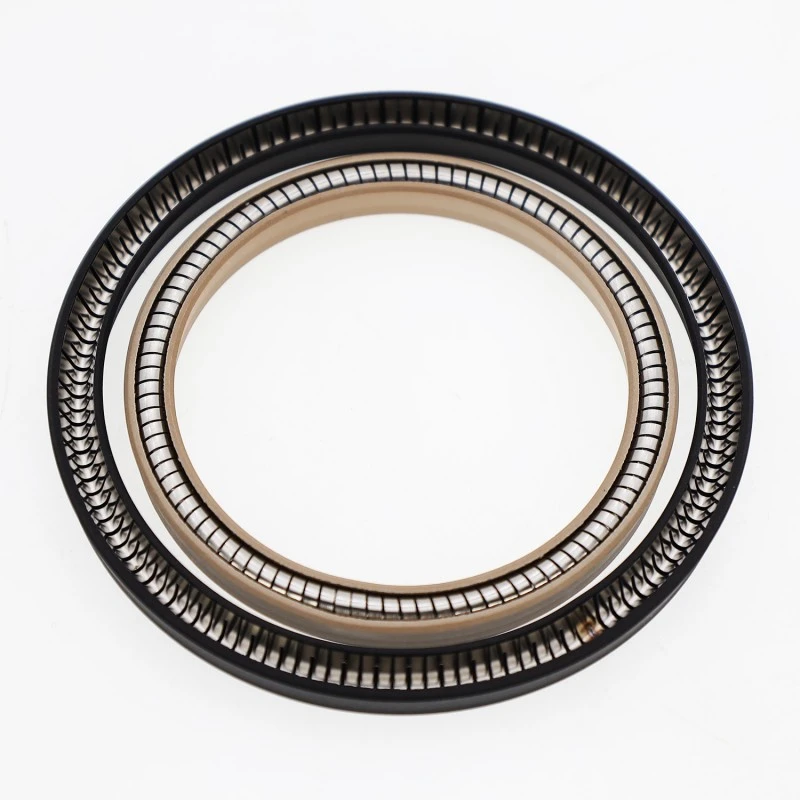

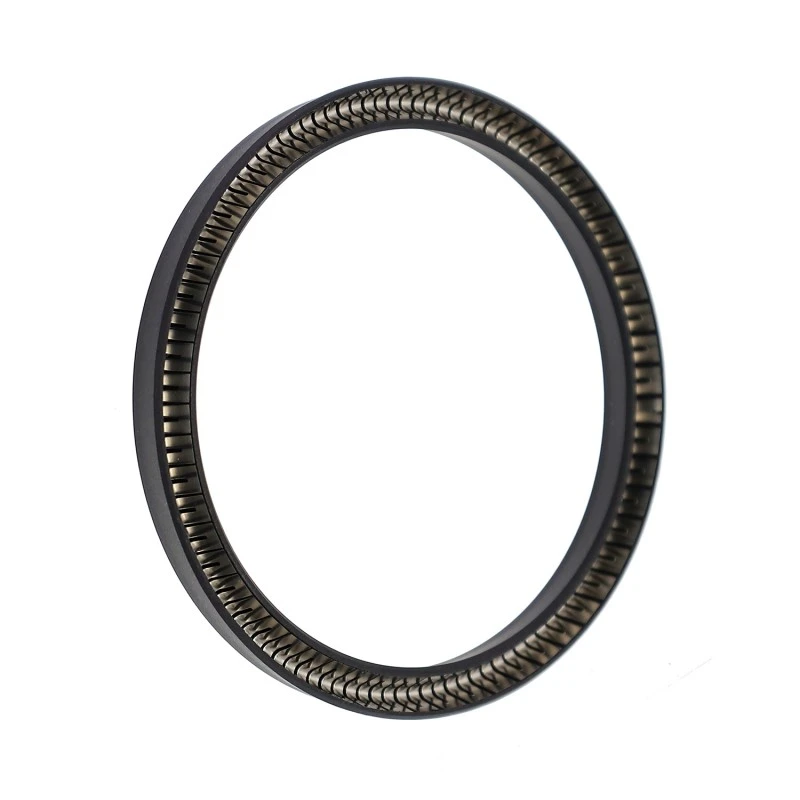

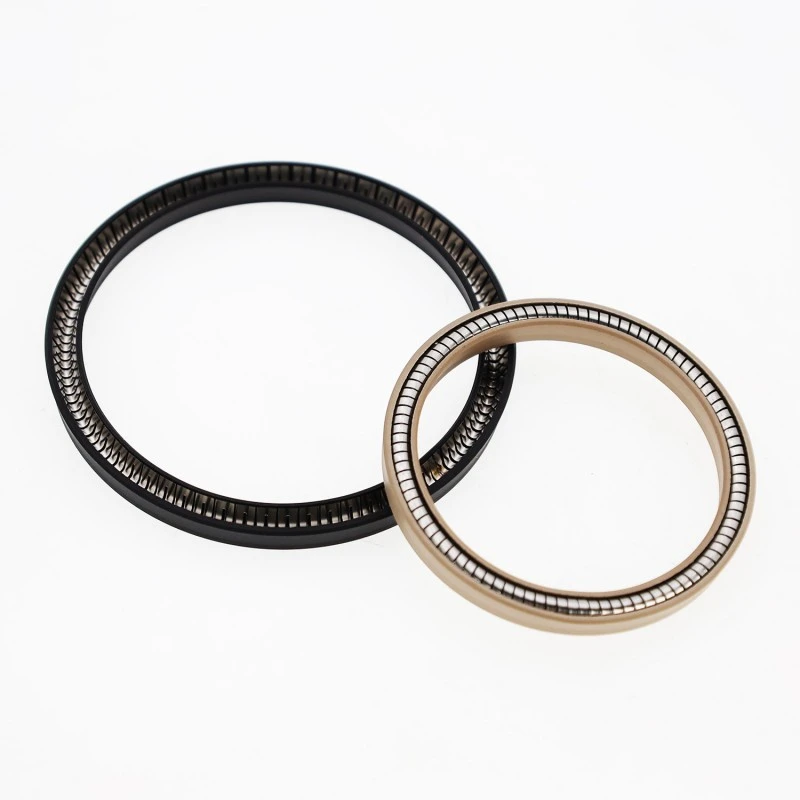

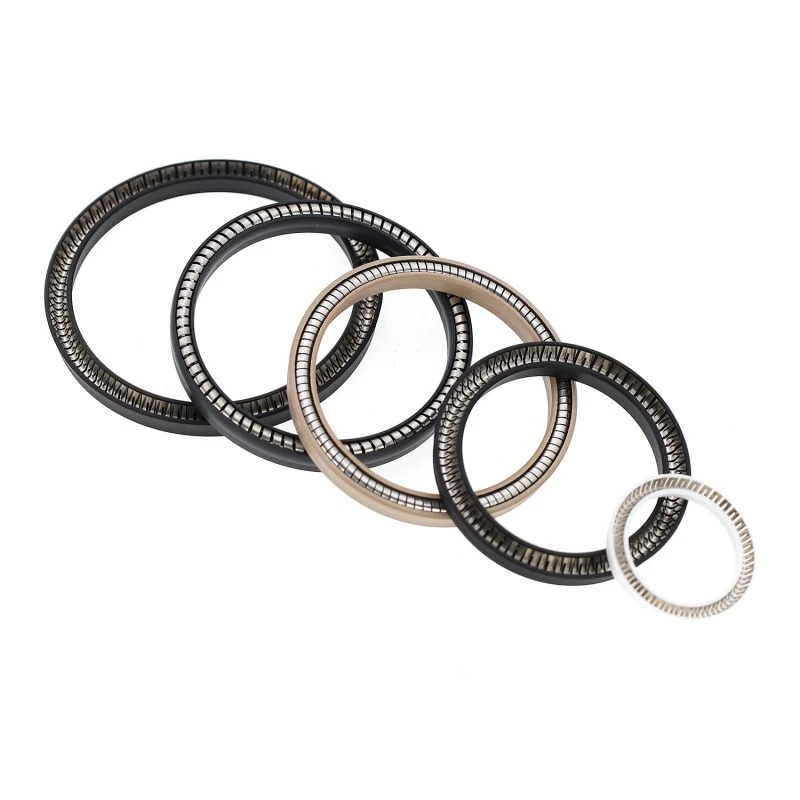

Tesnilo z vzmetjo RC16 je sestavljeno iz vzmeti iz nerjavečega jekla in visoko zmogljive plastike. Vzmet iz nerjavečega jekla je lahko v obliki črke V ali O. Pri uporabi RC16-B je treba izbrati ustrezen elastomerni material.
|
Tlak MPa |
Hitrost m/s |
Temperatura °C |
Srednje |
||
|
RC16<40 |
RC16-B<80 |
<10 |
RC16-200~+250 |
RC16-B-35~+250 |
Skoraj vsi mediji |
Izbira materiala
1. Material O-tesnila lahko izberete med: R01 Nitrilni kavčuk (NBR), R02 Fluorkavčuk (FKM) itd.
2. Materiali tesnilnih obročev vključujejo: PTFE1, PTFE2, PTFE3, PTFE4, UPE, PK1, PK2 itd.
3. Vzmeti iz nerjavečega jekla so lahko v obliki črke O ali V.
Primer naročila
RC16-40-PTFE4+V: premer gredi 40, material tesnilnega obroča je PTFE4, vzmet iz nerjavečega jekla je vzmet v obliki črke V.
RC16-B-40-PTFE4+R02: Premer gredi 40, material tesnilnega obroča je PTFE4, ustrezni O-obroč je izdelan iz fluorokavčuka.

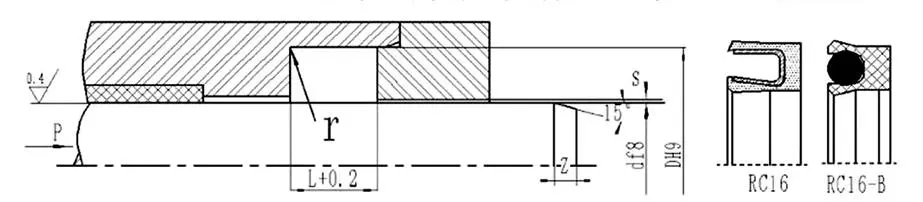

Specifikacije in tabela parametrov (na voljo je katera koli velikost v navedenem obsegu)
|
df8 |
DH9 |
L+0,2 |
Smax (<20 MPA) |
Smax (<40 MPA) |
Zmin |
rmaks |
|
4~9,9 |
d+2,9 |
2.4 |
0.08 |
0.05 |
0,8 L |
0.4 |
|
10~19.9 |
d+4,5 |
3.6 |
0.10 |
0.07 |
0.4 |
|
|
20~39,9 |
d+6,2 |
4.8 |
0.15 |
0.08 |
0.6 |
|
|
40~119,9 |
d+9,4 |
7.1 |
0.20 |
0.10 |
0.8 |
|
|
120~1000 |
d+12,2 |
9.5 |
0.25 |
0.12 |
0.8 |
Namestitev PTFE tesnila: Na splošno se uporabljajo odprti utori; za namestitev v zaprte utore glejte stran 160 navodil za namestitev PTFE tesnila.
Tabela specifikacij in mer (Če vaše zahtevane specifikacije niso navedene v tej tabeli, se obrnite na naše podjetje; dobavimo lahko izdelke do 1600 mm.)
|
d |
D |
L |
|
d |
D |
L |
|
d |
D |
L |
|
d |
D |
L |
|
d |
D |
L |
|
10 |
14.5 |
3.6 |
32 |
38.2 |
4.8 |
60 |
69.4 |
7.1 |
120 |
132.2 |
9.5 |
230 |
242.2 |
9.5 |
||||
|
12 |
16.5 |
3.6 |
35 |
41.2 |
4.8 |
63 |
72.4 |
7.1 |
130 |
142.2 |
9.5 |
240 |
252.2 |
9.5 |
||||
|
14 |
18.5 |
3.6 |
36 |
42.2 |
4.8 |
65 |
74.4 |
7.1 |
140 |
152.2 |
9.5 |
250 |
262.2 |
9.5 |
||||
|
15 |
19.5 |
3.6 |
40 |
49.4 |
7.1 |
70 |
79.4 |
7.1 |
150 |
162.2 |
9.5 |
280 |
292.2 |
9.5 |
||||
|
16 |
20.5 |
3.6 |
42 |
51.4 |
7.1 |
75 |
84.4 |
7.1 |
160 |
172.2 |
9.5 |
300 |
312.2 |
9.5 |
||||
|
18 |
22.5 |
3.6 |
45 |
54.4 |
7.1 |
80 |
89.4 |
7.1 |
170 |
182.2 |
9.5 |
320 |
332.2 |
9.5 |
||||
|
20 |
26.2 |
4.8 |
48 |
57.4 |
7.1 |
85 |
94.4 |
7.1 |
180 |
192.2 |
9.5 |
350 |
362.2 |
9.5 |
||||
|
22 |
28.2 |
4.8 |
50 |
59.4 |
7.1 |
90 |
99.4 |
7.1 |
190 |
202.2 |
9.5 |
360 |
372.2 |
9.5 |
||||
|
25 |
31.2 |
4.8 |
52 |
61.4 |
7.1 |
100 |
109.4 |
7.1 |
200 |
212.2 |
9.5 |
400 |
412.2 |
9.5 |
||||
|
28 |
34.2 |
4.8 |
55 |
64.4 |
7.1 |
110 |
119.4 |
7.1 |
210 |
222.2 |
9.5 |
500 |
512.2 |
9.5 |
||||
|
30 |
36.2 |
4.8 |
56 |
65.4 |
7.1 |
115 |
124.4 |
7.1 |
220 |
232.2 |
9.5 |
600 |
612.2 |
9.5 |
Ruichenove tesnilne rešitve so bile uspešno uporabljene v številnih ikoničnih projektih in kritični opremi po vsem svetu. Our high-pressure seals were selected by a renowned European wind turbine manufacturer for use in the hydraulic pitch control system of their offshore wind turbines. These seals have operated reliably for over five years in extreme salt spray, high humidity, and low-temperature environments, earning high praise from the client.
Meanwhile, our chemical-resistant sealing products have been successfully exported to a large petrochemical project in the Middle East, where they are used in demanding chemical transfer pumps. Njihova odpornost proti koroziji je stranki pomagala doseči varno neprekinjeno proizvodnjo brez puščanja.
Ti uspešni mednarodni primeri v celoti dokazujejo, da izdelki Ruichen izpolnjujejo najstrožje svetovne standarde kakovosti in uporabe.
