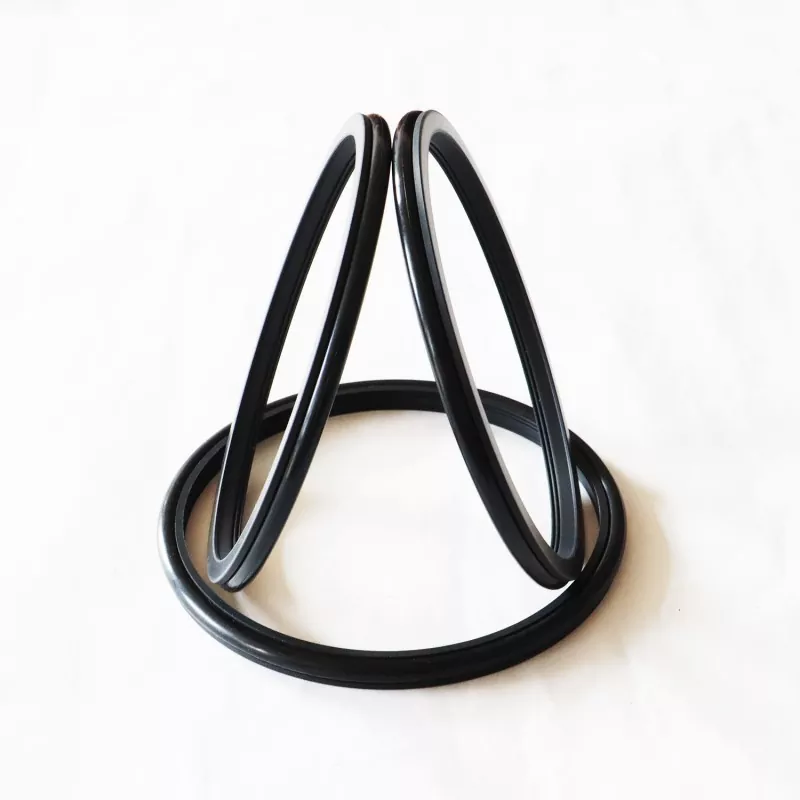

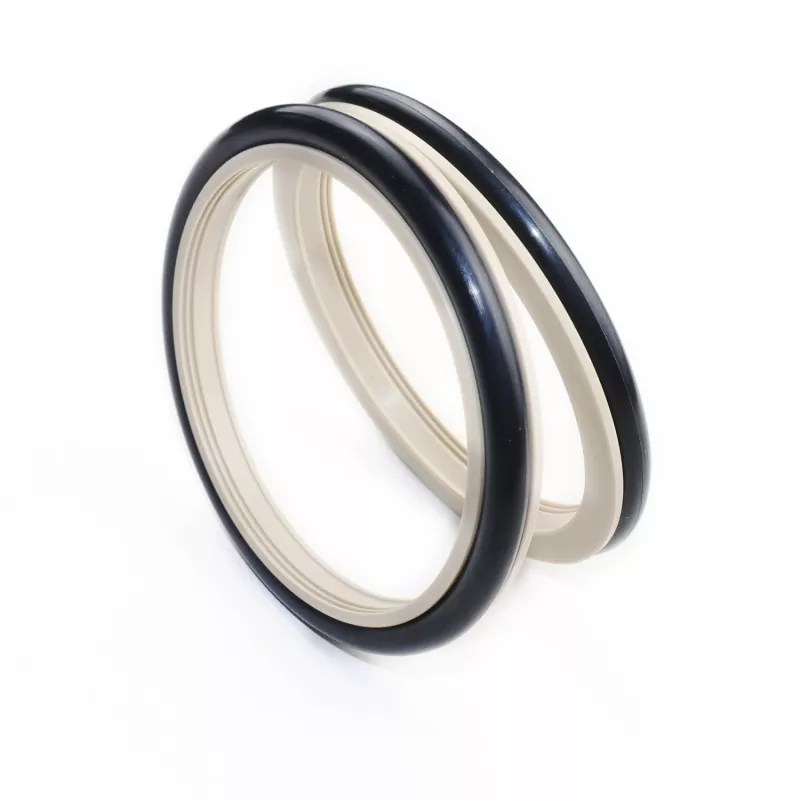

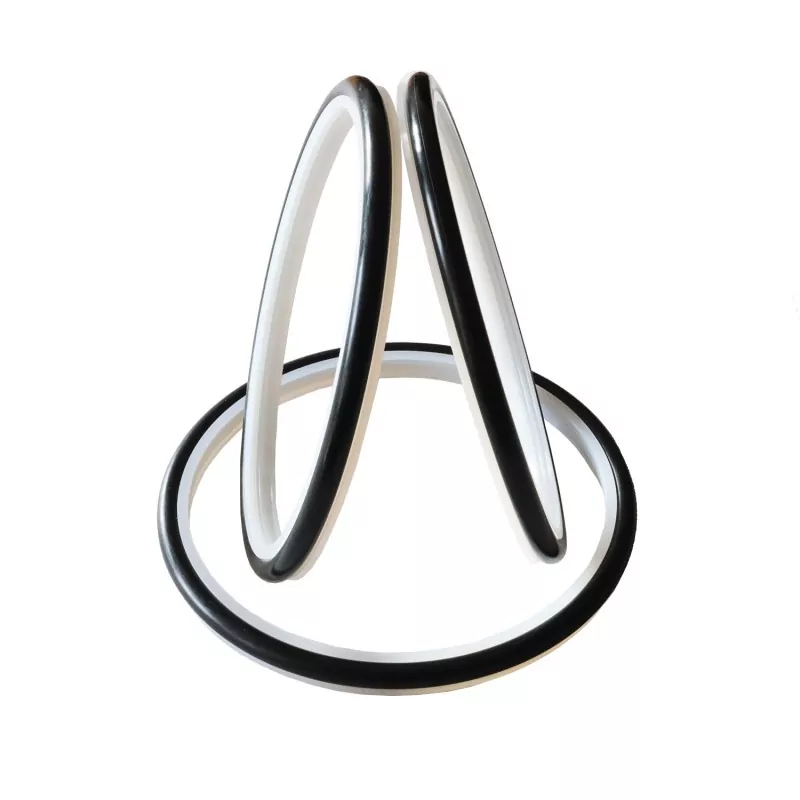

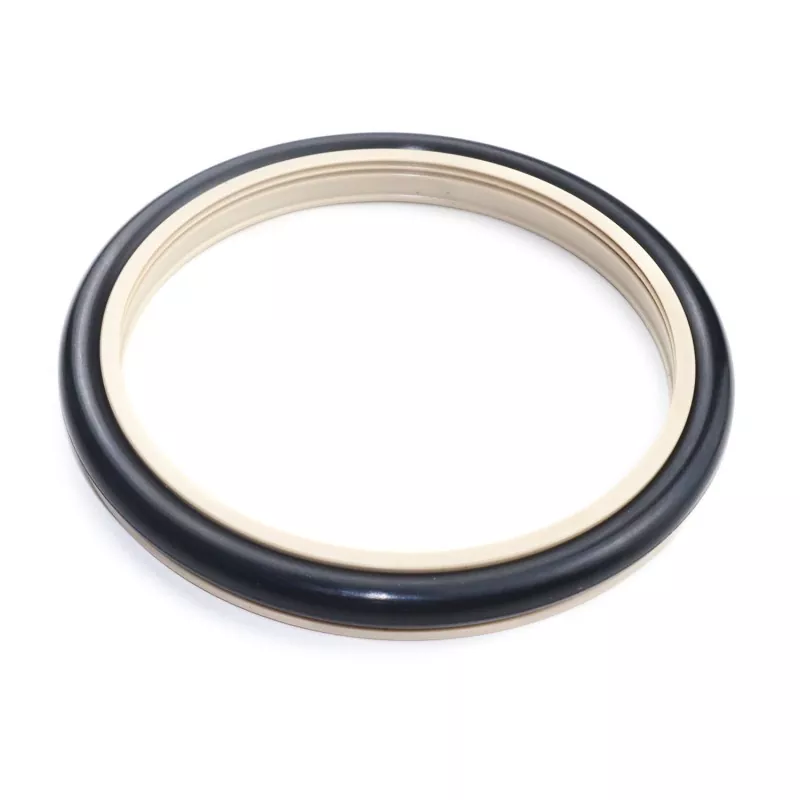

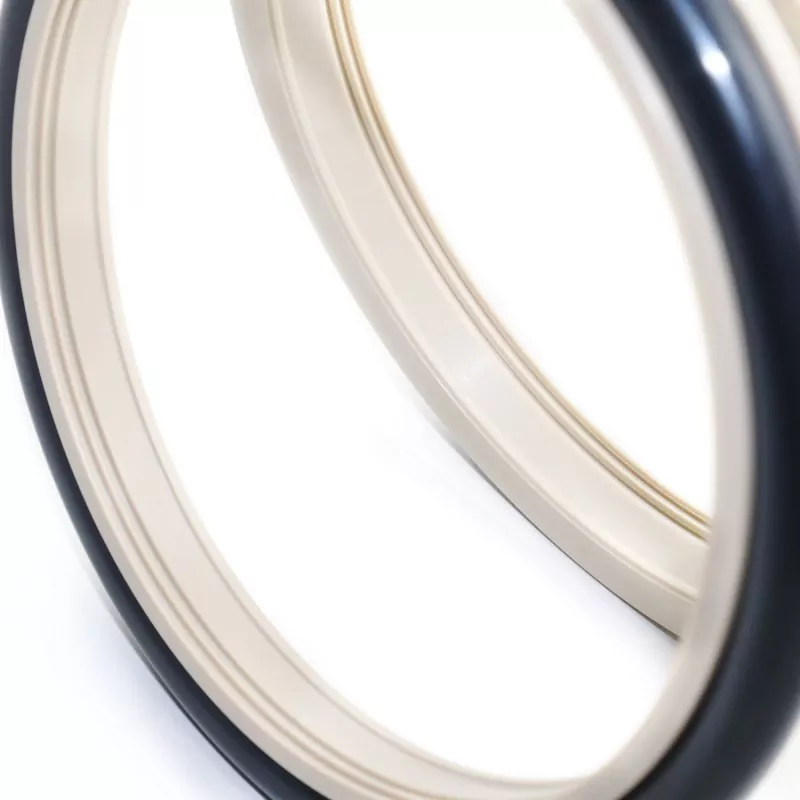

Ojačano nazobčano kompozitno tesnilo (tesnilo za cementno brozgo) za batnice (gredi) je sestavljeno iz posebej oblikovanega nazobčanega tesnilnega obroča iz visoko zmogljive inženirske plastike in gumijastega O-tesnila; primeren je za enosmerno tesnjenje v hidravličnih izmeničnih in rotacijskih aplikacijah. Uporablja se predvsem v batnih črpalkah, črpalkah za blato, orodjih za vijačno vrtanje, vrtalnih napravah, opremi za iskanje nafte, mešalnicah betona itd.
Ključne značilnosti vključujejo dolgo življenjsko dobo, nizko trenje, odlično tesnjenje, kompaktno zasnovo ter preprosto namestitev, uporabo in vzdrževanje. Optimizirana zasnova profila in debeline tesnilnega roba zagotavlja učinkovito tesnjenje tudi pri izpostavljenosti ostrim medijem, kot je cementna brozga.
Pri uporabi z mediji, podobnimi blatu, je priporočljivo vbrizgati mazalno mast med dvema (ali več) stopnjama tesnjenja.
Mejne vrednosti se ne smejo pojavljati hkrati.
|
Tlak (MPa) |
Temperatura (°C) |
Hitrost (m/s) |
Srednje |
|
|
Vzajemno gibanje |
Rotacijsko gibanje |
|||
|
≤100 |
-35 do +100 (z NBR O-tesnilom) |
≤6 |
≤2 |
Voda, blato, surova nafta, hidravlično olje, emulzija |
|
-20 do +200 (z O-tesnilom FKM) |
||||
1. Združljivi materiali O-tesnila vključujejo: R01 nitrilni kavčuk (NBR), R02 fluorov kavčuk (FKM) itd.
2. Material tesnilnega obroča: standardni material PTFE4; drugi razpoložljivi materiali vključujejo PTFE2, PTFE3, PTFE5, UPE, PK1, PK2 itd.
Model naročila: RC2061-80*91,7*7,6-PTFE4-R01 (model - premer gredi * premer utora * širina utora - koda materiala)
Na voljo so velikosti znotraj določenega obsega parametrov.
|

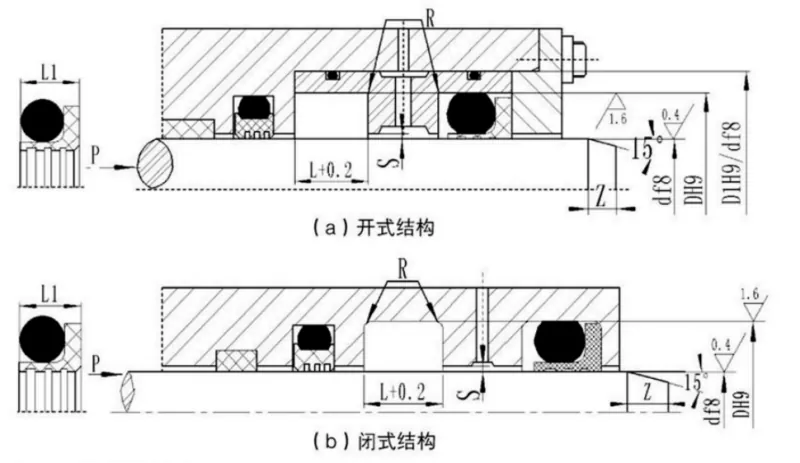

Razpon premera gredi Standardni tip d f8 RC2061 |
Razpon premera gredi Težka d f8 RC2061-Z |
Premer utora D H9 |
Širina utora L+0,2 |
Širina tesnila L1 |
Radij kota Rmaks |
Radialna zračnost Smax |
Posnemanje Zmin |
Premer preseka O-tesnila |
||
|
<10MPA |
<20MPA |
<40MPA |
||||||||
|
5~15.9 |
- |
d+6,3 |
4.0 |
3.65 |
0.4 |
0.4 |
0.25 |
0.15 |
4 |
2.65 |
|
16~38,9 |
5~15.9 |
d+8,2 |
5.2 |
4.55 |
0.4 |
0.4 |
0.25 |
0.2 |
5 |
3.55 |
|
39~107,9 |
16~38,9 |
d+11,7 |
7.6 |
6.80 |
0.5 |
0.5 |
0.3 |
0.2 |
7 |
5.30 |
|
108~670,9 |
39~107,9 |
d+15,5 |
9.6 |
8.50 |
0.6 |
0.6 |
0.35 |
0.25 |
8 |
7.00 |
|
671~1600 |
108~670,9 |
d+19,4 |
12.1 |
11.1 |
0.7 |
0.7 |
0.5 |
0.3 |
10 |
8.60 |
Opomba: 1. Za premer gredi ≤30 mm je priporočljiva zasnova z odprtim utorom.
2. Za aplikacije rotacijskega tesnjenja mora biti trdota površine vrtljive gredi HRC ≥58.
3. Za tlake, ki presegajo 30 MPa, je priporočljivo prileganje H8/f8 za ekstruzijsko režo.
