VA VS vodna tesnila

Vodna tesnila VA VS se uporabljajo za tesnjenje relativnih rotacijskih površin, preprečujejo, da bi voda, prah, maščoba in drugi zunanji onesnaževalci vstopili v ležišče ali tesnilni sistem, s čimer ščitijo tesnilni sistem. Uporabljajo se lahko v večini aplikacij ležajev in kot sekundarno tesnilo v težkih okoljih, kjer je primarno tesnilo nagnjeno k okvari. Za temperature nad 100 stopinj Celzija je treba uporabiti fluorokavčuk.

Pošlji povpraševanje

Opis izdelka

Lastnosti

1. Enostaven za namestitev, z elastičnostjo gume ga je mogoče normalno raztegniti in tesno držati na gredi.

2. Nizek kontaktni tlak na ustnici in dobra odpornost proti obrabi.

3. Omogoča določeno stopnjo ekscentričnosti gredi.

4. Učinkovito preprečuje vdor prahu, prahu, vode in njihovih mešanic.

a-podlaga b-tesnilni rob C-pas

Razdelek	Ime	Hitrost	Temperatura	Pritisk	Srednje	Razpoložljiv obseg
	VA	15m/s	35~+100(NBR) -20~+180(FKM)	0.03	Hidravlično olje, emulzije, voda, mast itd.	3 ~ 6000 mm
	VS	15m/s	35~+100(NBR) -20~+180(FKM)	0.03	Hidravlično olje, emulzije, voda, mast itd.	12~200 mm

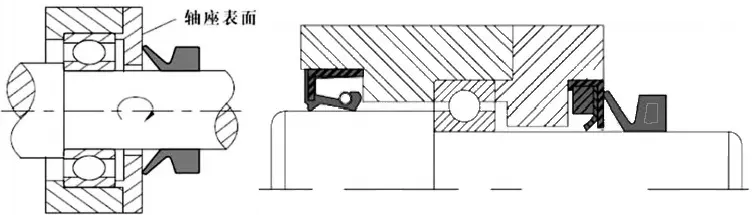

Shematski prikaz vodnega tesnila v obliki črke V

Priporočena površinska hrapavost za torne površine

Ra (μm)	Linearna hitrost (m/s)	Srednje
0,4-0,8	>10	Olje, voda
0,8-1,6	5-10	Poškropljeno olje, poškropljena voda, mast
1,6-2,0	1-5	Maščoba, prah, poškropljena voda
2,0-2,5	<1	Maščoba, prah

Opomba: kakovost površine ne sme preseči Ra 0,05 μm.

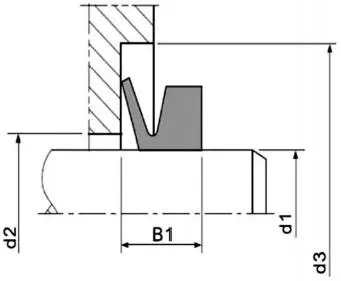

Specifikacije VA in tabela dimenzij utorov

Številka izdelka	dl	d2	d3	B1	d	C	B	A
Va3	2,7~3,5	d1+1	d1+4	2,5±0,3	2.5	1.5	3	2.1
Va4	3,5 ~ 4,5		d1+6	3±0,4	3.2	2	3.7	2.4
Va5	4,5~5,5				4
Va6	5,5 ~ 6,5				5
Va7	6,5~8				6
Va8	8~9,5				7
Va10	9,5~11,5		d1+9	4,5±0,6	9	3	5.5	3.4
Va12	11,5 ~ 12,5				10.5
Va14	13,5 ~ 15,5				12.5
Va16	15,5~17				14
Va18	17,5~19				16
Va20	19~21	d1+2	d1+12	6±0,8	18	4	7.5	4.7
Va22	21~24				20
Va25	24~27				22
Va28	27~29				25
Va30	29~31				27
Va32	31~33				29
Va35	33~36				31
Va38	36~38				34
Va40	38~43		d1+15	7±1	36	5	9	5.5
Va45	43~48				40
Va50	48~53				45
Va55	53~58				49
Va60	58~63				54
Va65	63~68				58
Va70	68~73	d1+3	dl+18	9±1,2	63	6	11	6.8
Va75	73~78				67
Va80	78~83				72
Va85	83~88				76
Va90	88~93				81
Va95	93~98				85
Va100	98~105				90

Številka izdelka	dl	d2	d3	BI	d	C	B	A
Val10	105~115	d1+4	d1+21	10,5±1,5	99	7	12.8	7.9
Va120	115~125				108
Va130	125~135				117
Va140	135~145				126
Va150	145~155				135
Va160	155~165		d1+24	12±1,8	144	8	14.5	9
Va170	165~175				153
Va180	175~185				162
Va190	185~195				171
Va200	190~210	d1+10	d1+45	20±4	180	15	25	14.3
Va220	210~235				198
Va250	235~265				225
Va275	265~290				247
Va300	290~310				270
Va325	310~335				292
Va350	335~365				315
Va375	365~390				337
Va400	390~430				360
Va450	430~480				405
Va500	480~530				450
Va550	530~580				495
Va600	580~630				540
Va650	630~665				600
Va700	665~705				630
Va725	705~745				670
Va750	745~785				705
Va800	785~830				745
Va850	830~875				785
Va900	875~920				825
Va950	920~965				865
Va1000	965~1015				910

Opomba: Na voljo so izdelki do dolžine 6000 mm.

Specifikacije VS in tabela dimenzij utorov

Številka izdelka	dl	d2	d3	B1	d	C	B	A
Vs12	11,5 ~ 13,5	dl+1	dl+9	6,7±0,6	10.5	3	7.7	5.6
Vs14	13,5 ~ 15,5				12.5
Vs16	15,5~17,5				14
Vs18	17,5~19				16
Vs20	19~21	dl+2	dl+12	9±0,8	18	4	10.5	7.9
Vs22	21~24				20
Vs25	24~27				22
Vs28	27~29				25
Vs30	29~31				27
Vs32	31~33				29
Vs35	33~36				31
Vs38	36~38				34
Vs40	38-43	d1+2	dl+15	11±1	36	5	13	9.5
Vs45	43~48				40
Vs50	48~53				45
Vs55	53~58				49
Vs60	58~63				54
Vs65	63~68				58
Vs70	68~73	dl+3	dl+18	13,5±1,2	63	6	15.5	11.3
Vs75	73~78				67
Vs80	78~83				72
Vs85	83~88				76
Vs90	88~93				81
Vs95	93~98				85
Vs100	98~105				90
Vs110	105~115	d1+4	d1+21	15,5±1,5	99	7	18	13.1
Vs120	115~125				108
Vs130	125~135				117
Vs140	135~145				126
Vs150	145~155				135
Vs160	155~165		d1+24	18±1,8	144	8	20.5	15
Vs170	165~175				153
Vs180	175~185				162
Vs190	185~195				171
Vs199	195~210				180

Opomba: Če zahtevane specifikacije niso navedene v tej tabeli, se obrnite na naše podjetje.
