Zmogljivost in aplikacije

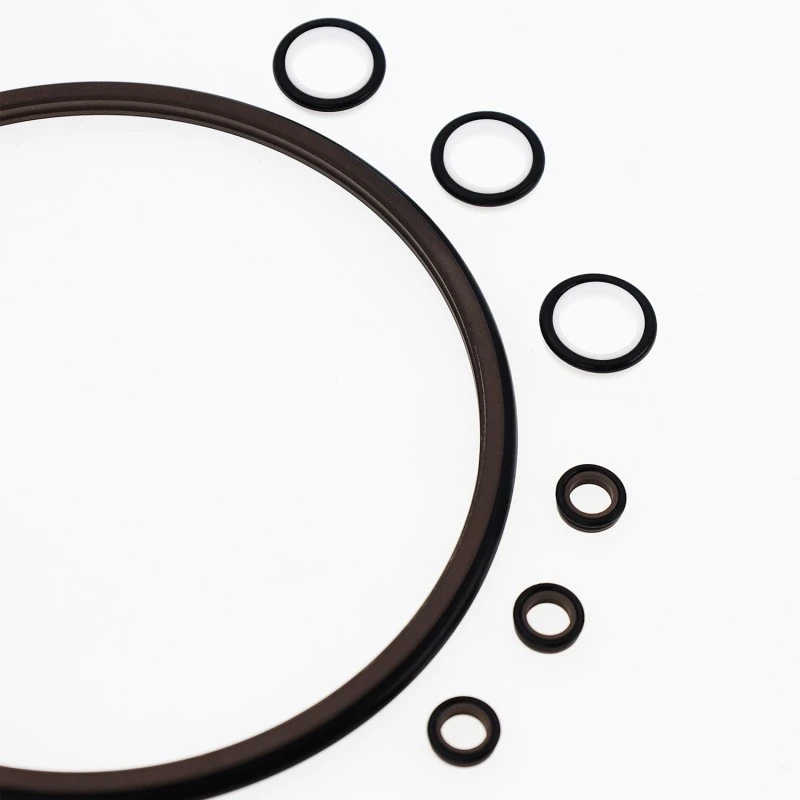

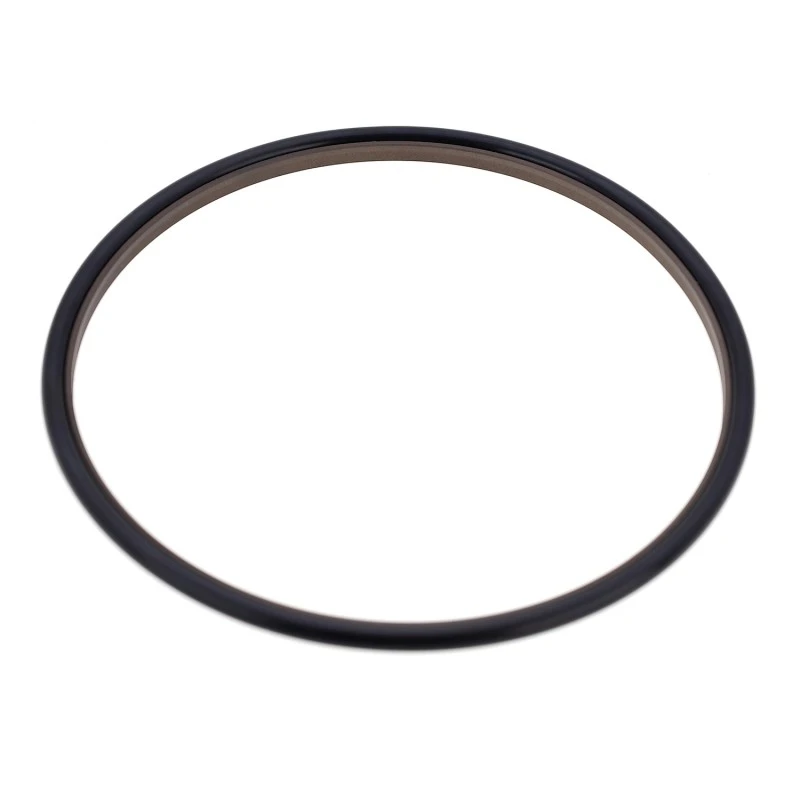

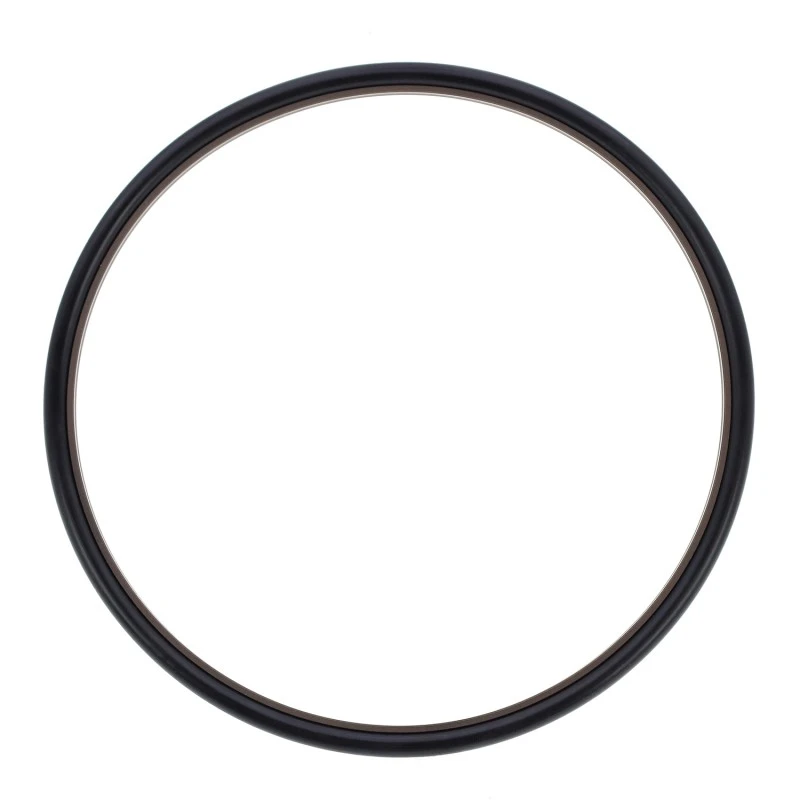

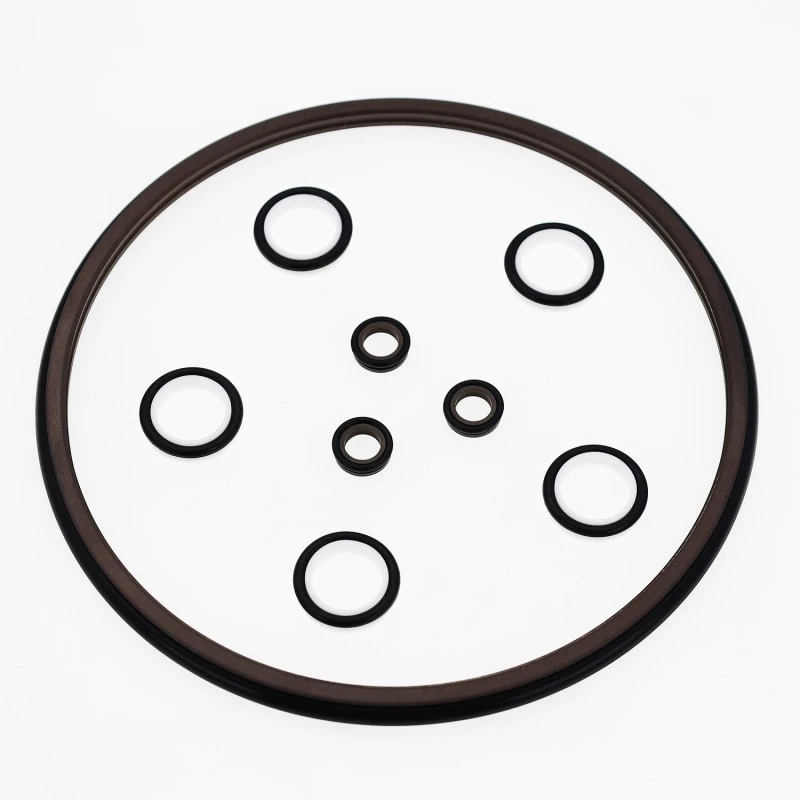

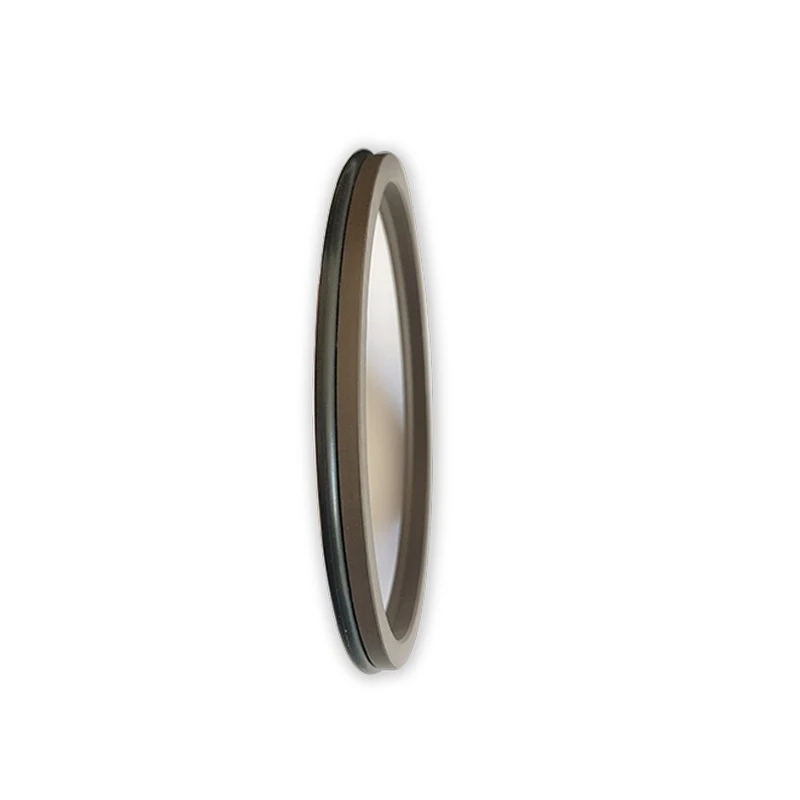

Kombinirano tesnilo za brisalce z dvojnimi ustnicami je dvosmerno tesnilo za brisalce, sestavljeno iz brisalnega obroča z dvojnimi ustnicami, napolnjenega s PTFE, in O-tesnila. O-tesnilo zagotavlja prednapetost in kompenzira obrabo PTFE obroča. Primeren je za povratna, nihajna ali spiralna gibanja.
Pogoji delovanja
|
Tlak Mpa |
Temperatura °C |
Hitrost m/s |
Srednje |
|
- |
-35~+100 (ustreza O-obroču NBR) |
6 |
Hidravlično olje, emulzija, voda itd. |
|
-20~+200 (ujemajoč O-tesnilo FKM) |
Primer naročanja
Model naročila RCF02-80-PTFE3-R01
RCF02 - Model 80 - Premer gredi PTFE3 - Modificiran PTFE za splošno uporabo RO1 - Ustrezna koda materiala gume
Nitril (NBR) - R01, fluoroogljikov (FKM) - RO2
Tabela specifikacijskih parametrov (lahko se zagotovijo izdelki poljubne velikosti znotraj obsega parametrov)
|
Razpon premera gredi d f8 |
Premer utora D H9 |
Širina utora L+0.2 |
Premer odprte luknje D1H11 |
Širina odprte luknje a≥ |
Zaobljeni vogali R≤ |
Premer žice O-tesnila d0 |
|
4~11 |
d+4,8 |
3.7 |
d+1,5 |
2 |
0.4 |
1.80 |
|
12~64 |
d+6,8 |
5.0 |
d+1,5 |
2 |
0.7 |
2.65 |
|
65~250 |
d+8,8 |
6.0 |
d+1,5 |
3 |
1.0 |
3.55 |
|
251~420 |
d+12,2 |
8.4 |
d+2,0 |
4 |
1.5 |
5.30 |
|
421~650 |
d+16,0 |
11.0 |
d+2,0 |
4 |
1.5 |
7.00 |
|
651~1500 |
d+20,0 |
14.0 |
d+2,5 |
5 |
2.0 |
8.60 |
