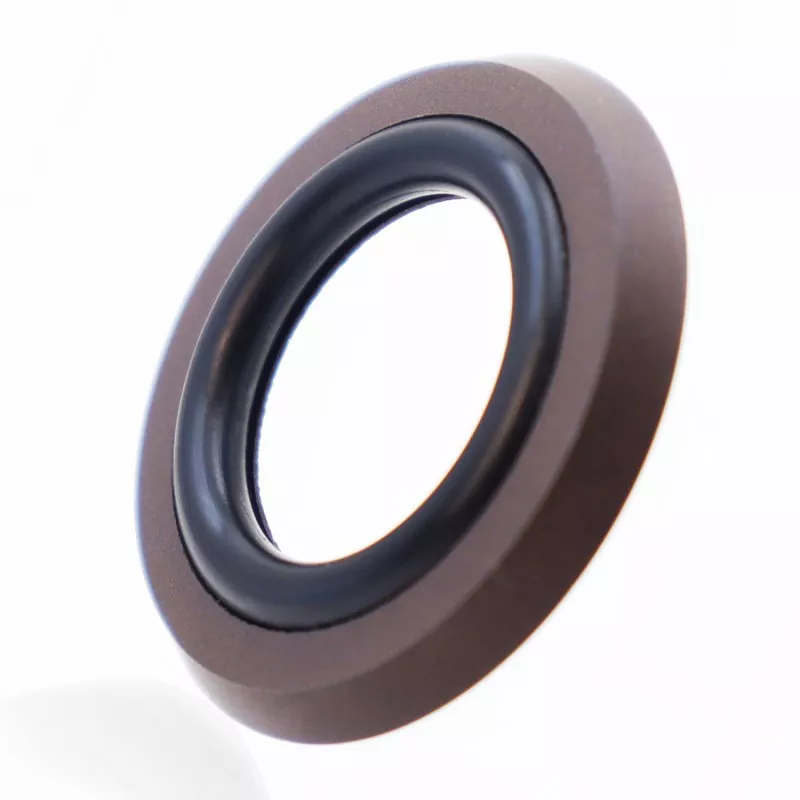

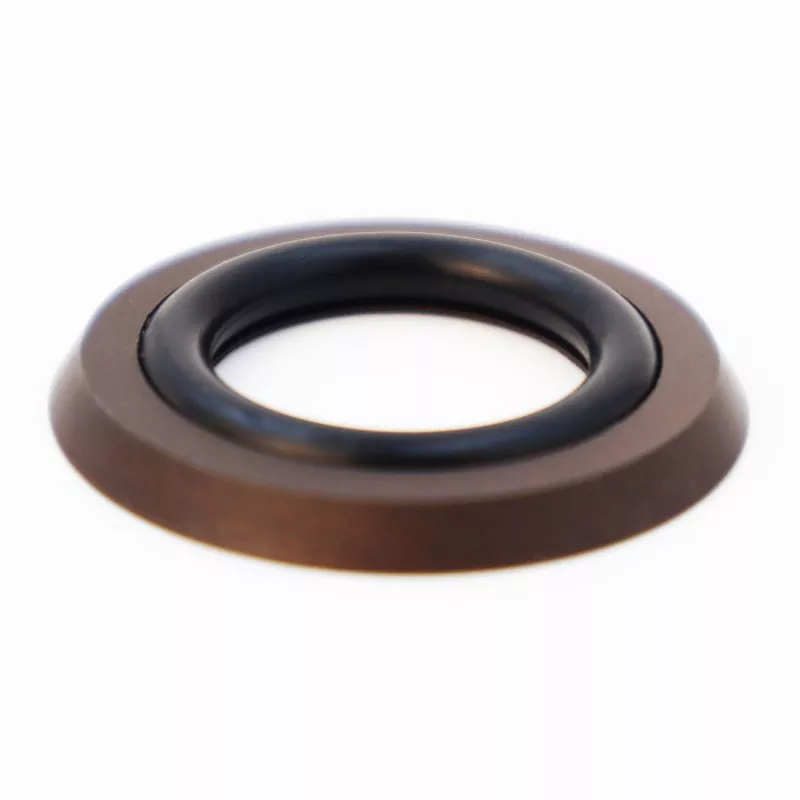

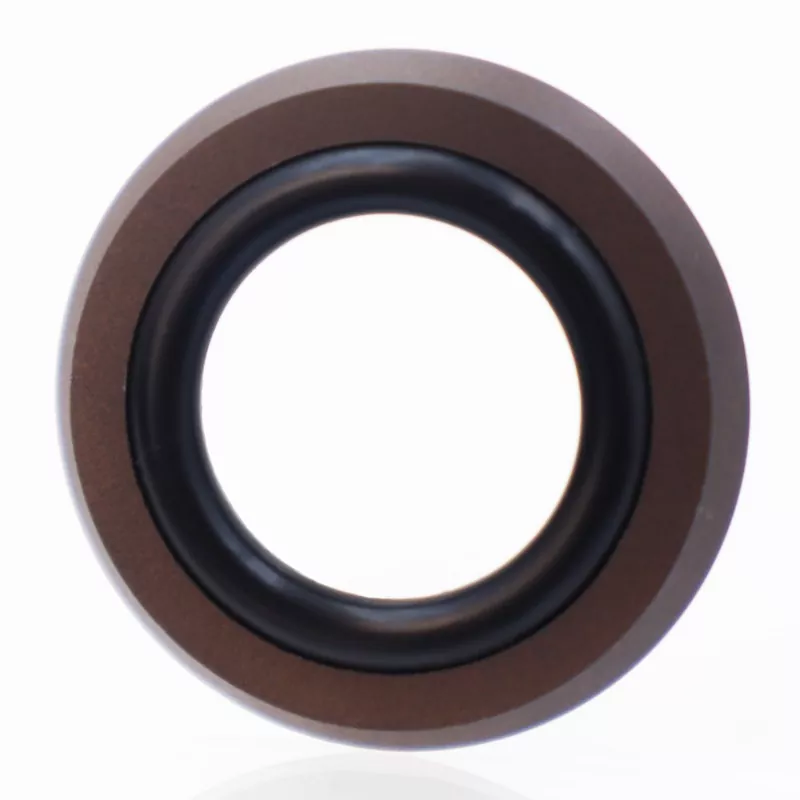

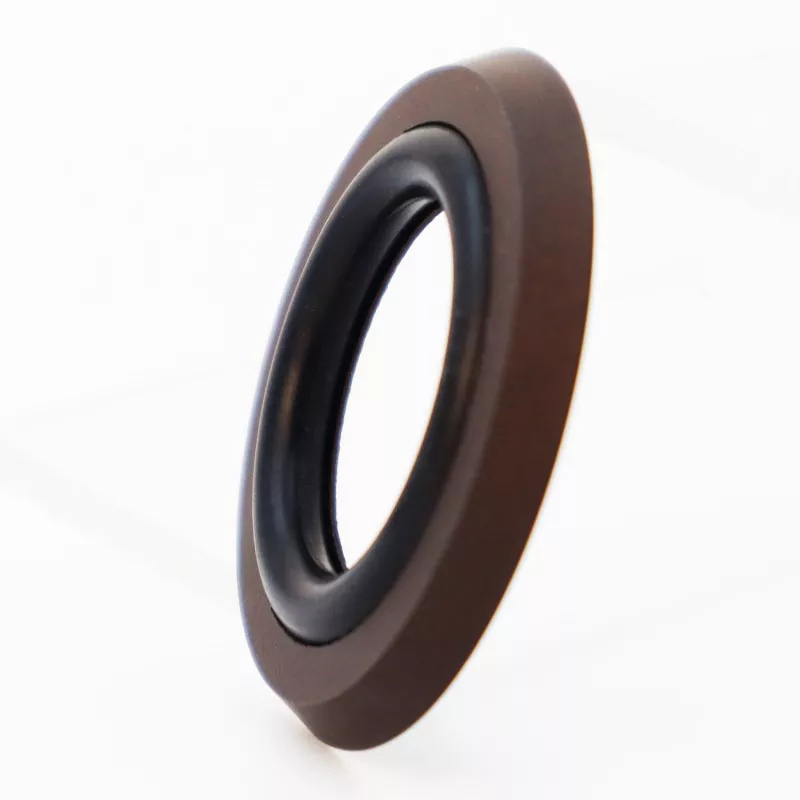

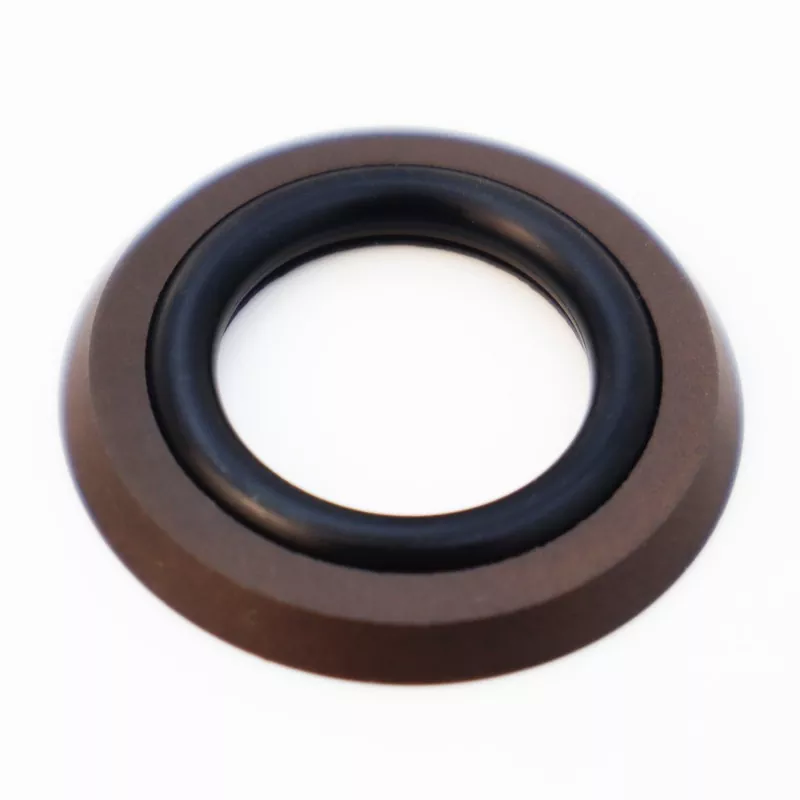

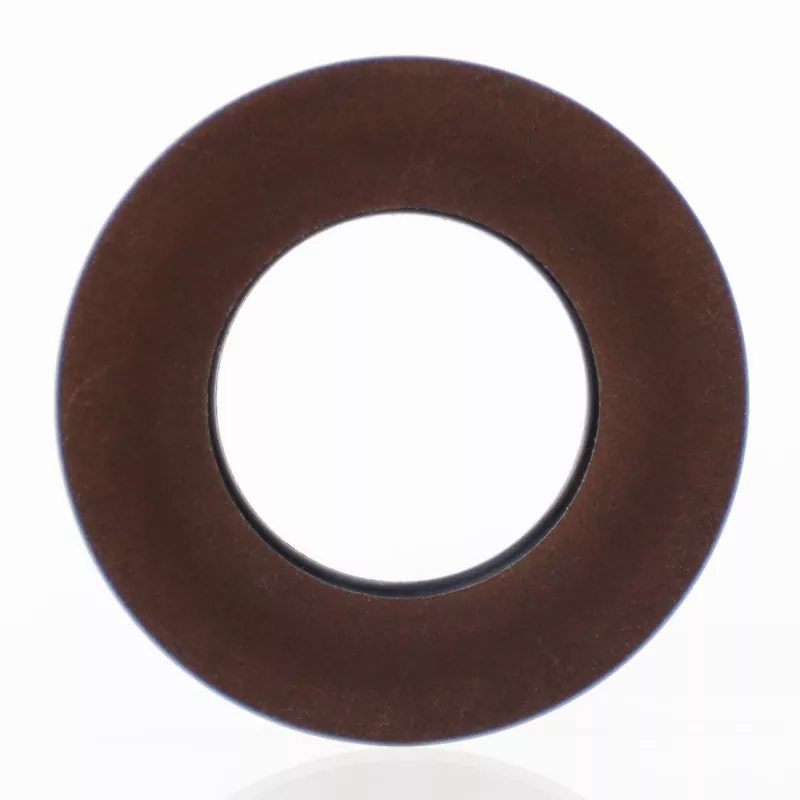

Kombinirano tesnilo tipa aksialne noge je sestavljeno iz tesnilnega obroča v obliki noge, izdelanega iz polnjenega PTFE in gumijastega O-tesnila. Zasnovan je za uporabo pri enosmernem statičnem tesnjenju, kot so aksialna (čelna) tesnila in tesnila prirobnic. Ključne značilnosti vključujejo dolgo življenjsko dobo, odlično tesnjenje, odpornost na visoke in ultra visoke pritiske ter kompaktno zasnovo, ki zahteva minimalen prostor za namestitev; primeren je tudi za hidravlično tesnjenje. Na voljo v dveh različicah: RC2875-A (za notranji tlak) in RC2875-B (za zunanji tlak).
Njegova kompaktna struktura se prilega ozkim namestitvenim utorom, kar znatno zmanjša tveganje puščanja opreme. Celoten nabor specifikacij je na voljo na zalogi in pozdravljamo povpraševanja in naročila vzorcev svetovnih kupcev.
|
Tlak (MPa) |
Temperatura (°C) |
Hitrost (m/s) |
Srednje |
|
≤60 |
-35 do +100 (z NBR O-tesnilom) |
≤6 |
Hidravlična olja na mineralni osnovi, ognjeodporne tekočine (HFA/HFB), voda itd. |
|
-20 do +200 (z O-tesnilom FKM) |
To tesnilo je sestavljeno iz modificiranega tesnilnega obroča iz PTFE s profilom v obliki noge in O-tesnila. Pod pritiskom se prijemalna sila tesnila poveča – kar pomeni, da višji kot je pritisk, boljša je učinkovitost tesnjenja. Zahvaljujoč zasnovi stranske prirobnice v obliki noge drsnega obroča je O-obroč preprečen pred ekstrudiranjem, kar omogoča, da tesnilo prenese visoke in ultravisoke pritiske.
Na voljo so vse specifikacije v območju parametrov.
|

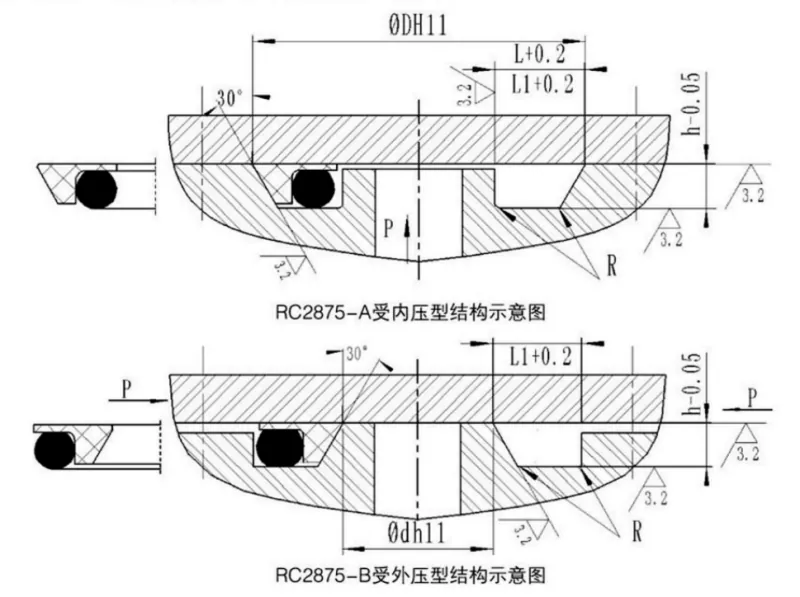

Razpon zunanjega premera D H11 |
Globina utora h-0,05 |
Širina utora L+0,2 |
Širina utora L1 + 0,2 Tlak > 100 MPa |
Radij kota Rmaks |
Premer žice O-tesnila narediti |
|
17~50 |
3.1 |
6.6 |
8.6 |
0.4 |
3.55 |
|
51~127 |
4.6 |
10.0 |
12.0 |
0.5 |
5.30 |
|
128~499 |
6.3 |
13.2 |
15.2 |
0.6 |
7.00 |
|
500~1600 |
7.5 |
15.8 |
17.8 |
0.7 |
8.60 |
Na voljo so vse specifikacije v območju parametrov.
|
Razpon notranjega premera dh11 |
Globina utora h-0,05 |
Širina utora L+0,2 |
Širina utora L1 + 0,2 Tlak > 100 MPa |
Radij kota Rmaks |
Premer žice O-tesnila narediti |
|
5~40 |
3.1 |
6.6 |
8.6 |
0.4 |
3.55 |
|
41~127 |
4.6 |
10.0 |
12.0 |
0.5 |
5.30 |
|
128~499 |
6.3 |
13.2 |
15.2 |
0.6 |
7.00 |
|
500~1600 |
7.5 |
15.8 |
17.8 |
0.7 |
8.60 |
