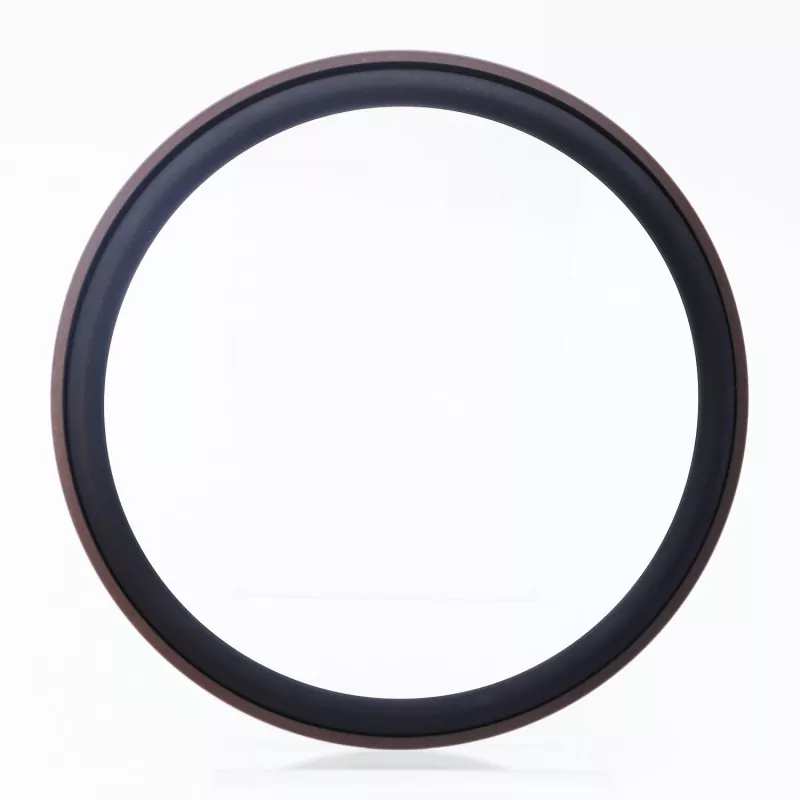

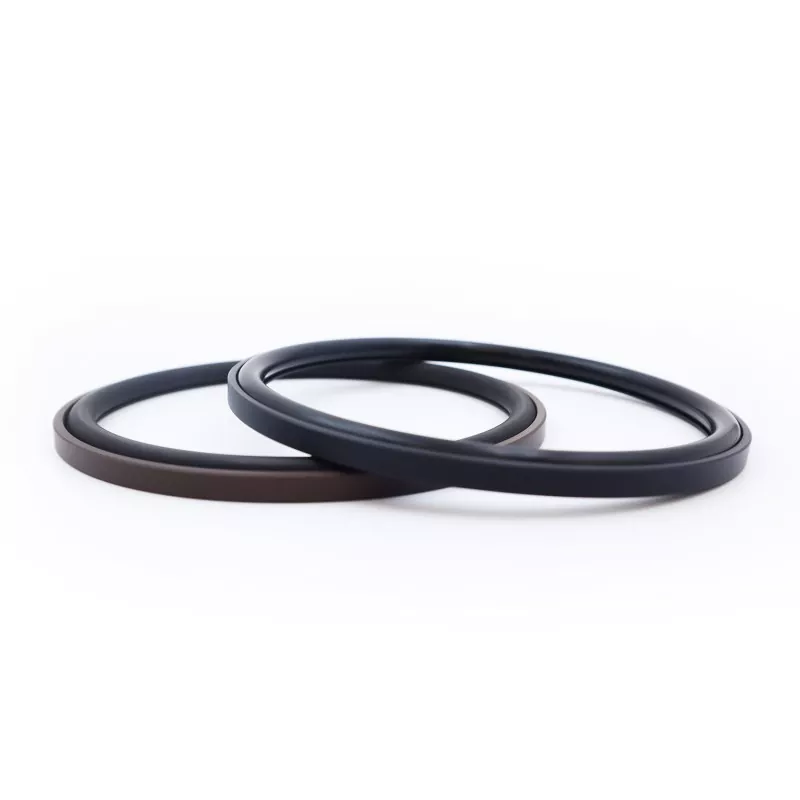

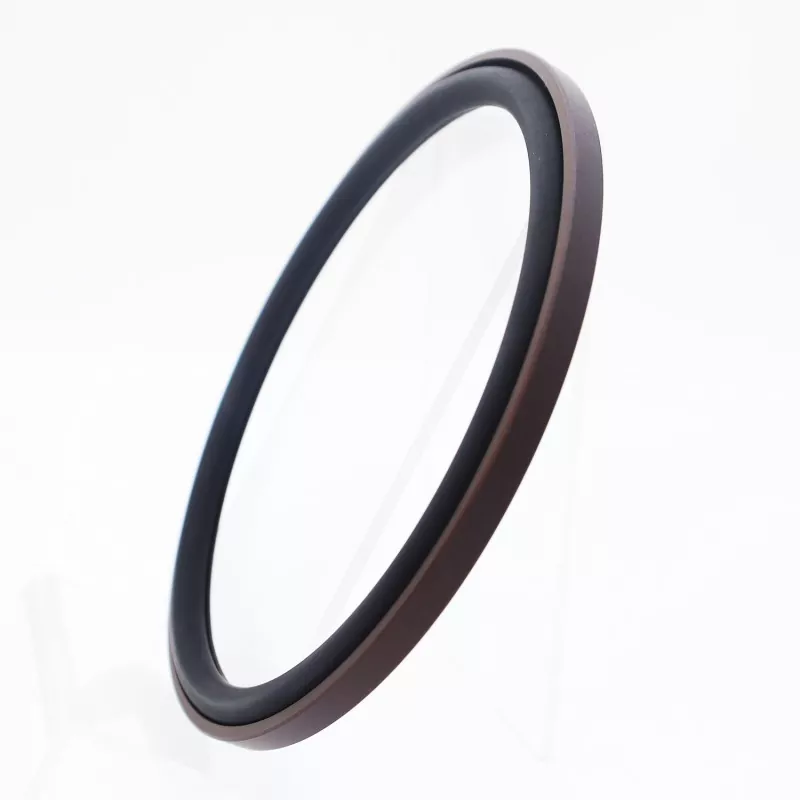

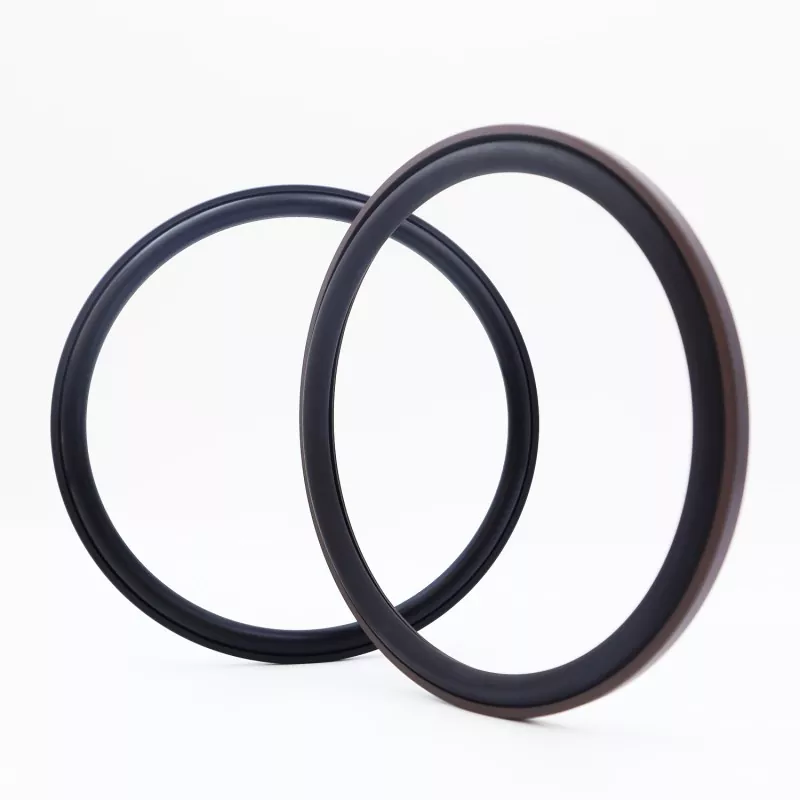

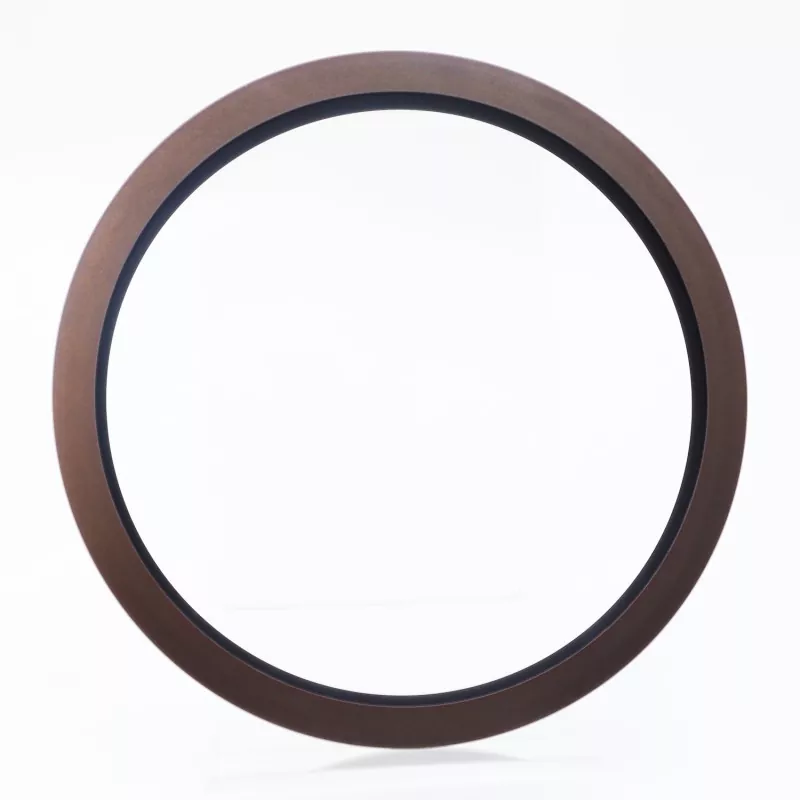

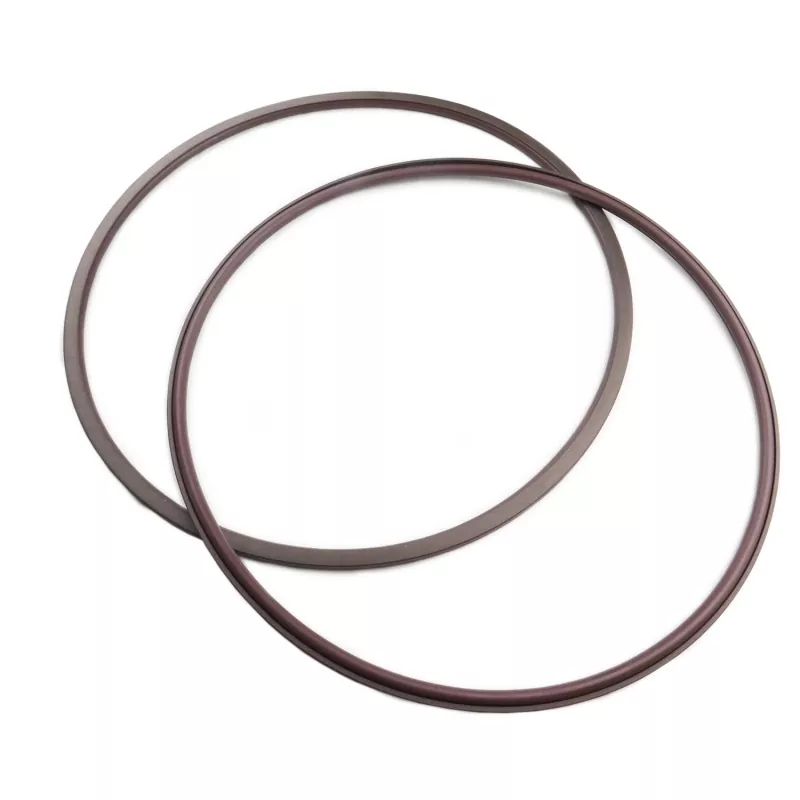

Aksialno stopenjsko kombinirano tesnilo je sestavljeno iz pravokotnega tesnilnega obroča iz polnjenega PTFE in gumijastega O-tesnila; zasnovan je za enosmerne statične tesnilne aplikacije, kot so aksialna (čelna) tesnila in tesnila prirobnic. Odlikuje ga dolga življenjska doba, odlično tesnjenje, odpornost na visoke in ultra visoke pritiske ter kompakten strukturni odtis; primeren je tudi za tesnjenje z vodnim pritiskom. Na voljo je v dveh različicah: RC2871-A (za notranji tlak) in RC2871-B (za zunanji tlak).
Učinkovito tesnjenje je doseženo z neprekinjeno prijemalno silo, ki nastane s predhodnim stiskanjem O-tesnila, kar zagotavlja tesnilni učinek samoenergizacije, kjer se učinkovitost tesnjenja izboljša, ko se srednji tlak poveča. Oblika s prirobnico na strani tesnilnega obroča učinkovito preprečuje ekstruzijo O-tesnila, kar mu omogoča enostavno obvladovanje pogojev visokega in ultravisokega tlaka, hkrati pa ostaja združljiv z okolji za tesnjenje pod vodnim pritiskom.
|
Tlak (MPa) |
Temperatura (°C) |
Hitrost (m/s) |
Srednje |
|
≤300 |
-35 do +100 (z NBR O-tesnilom) |
- |
Hidravlično olje, emulzija, voda itd. |
|
-20 do +200 (z O-tesnilom FKM) |
To tesnilo je sestavljeno iz pravokotnega PTFE tesnilnega obroča in O-tesnila; O-tesnilo zagotavlja predhodno stiskanje in ustvarja vpenjalno silo, potrebno za doseganje tesnila. Pod pritiskom se ta vpenjalna sila poveča – kar pomeni, da višji kot je tlak, boljše je tesnjenje. Zahvaljujoč oblikovanju stranske prirobnice drsnega obroča je O-obroč preprečen pred iztiskanjem, kar omogoča, da tesnilo prenese visoke pritiske.
Na voljo so vse specifikacije v območju parametrov.
|

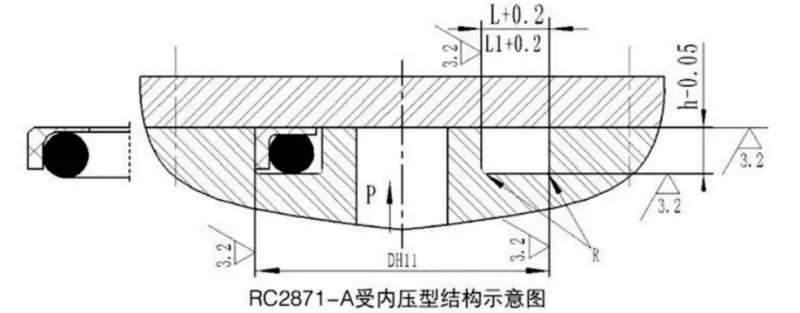

Razpon zunanjega premera D H11 |
Globina utora h-0,05 |
Širina utora L+0,2 |
Širina utora L1 + 0,2 Tlak > 80 MPa |
Radij kota Rmaks |
Premer žice O-tesnila narediti |
|
12~30 |
2.35 |
4.5 |
6.8 |
0.4 |
2.65 |
|
31~50 |
3.10 |
5.6 |
8.0 |
0.4 |
3.55 |
|
51~127 |
4.65 |
7.6 |
11.0 |
0.5 |
5.30 |
|
128~499 |
6.25 |
10.2 |
12.6 |
0.6 |
7.00 |
|
500~1600 |
7.5 |
12.5 |
15.0 |
0.7 |
8.60 |
Na voljo so vse specifikacije v območju parametrov.
|

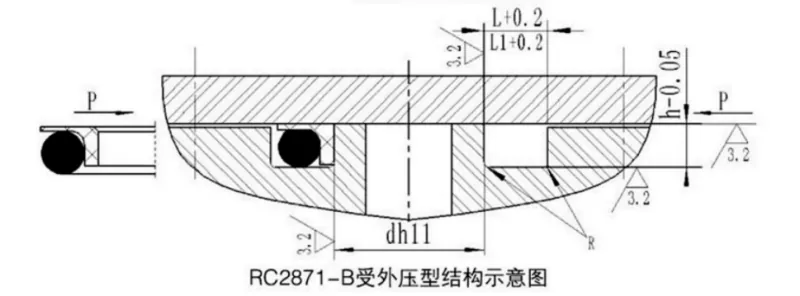

Razpon notranjega premera dh11 |
Globina utora h-0,05 |
Širina utora L+0,2 |
Širina utora L1 + 0,2 Tlak > 80 MPa |
Radij kota Rmaks |
Premer žice O-tesnila narediti |
|
5~30 |
2.35 |
4.5 |
6.8 |
0.4 |
2.65 |
|
31~50 |
3.10 |
5.6 |
8.0 |
0.4 |
3.55 |
|
51~127 |
4.65 |
7.6 |
11.0 |
0.5 |
5.30 |
|
128~499 |
6.25 |
10.2 |
12.6 |
0.6 |
7.00 |
|
500~1600 |
7.5 |
12.5 |
15.0 |
0.7 |
8.60 |
