Končna vzmetna prirobnica, ki smo jo sprožili, vključujejo različne modele, vsaka s svojimi pododdelki. Vsi so strogo razviti, proizvedeni in testirani.

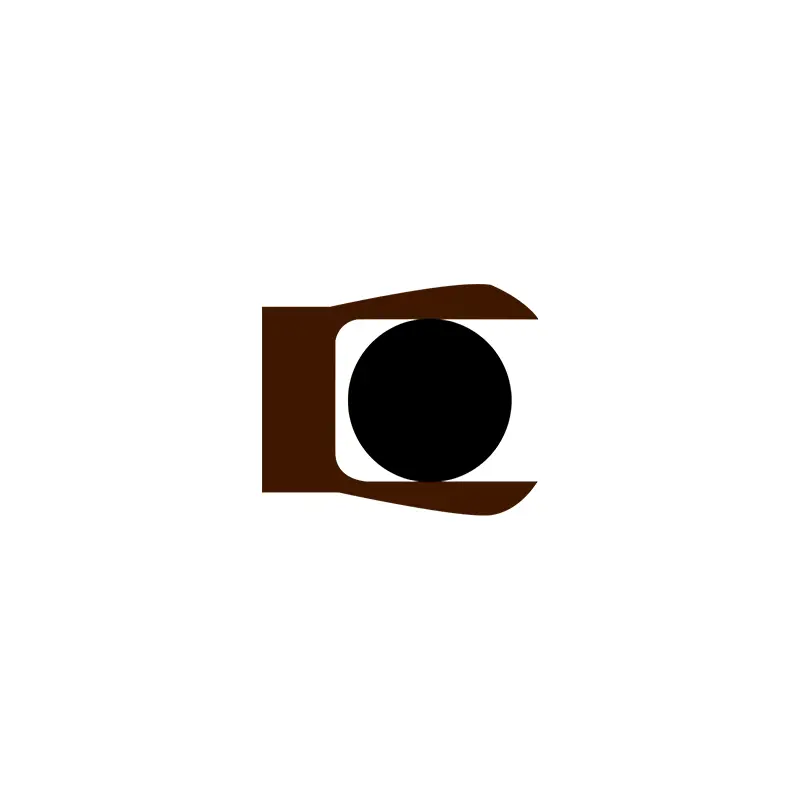

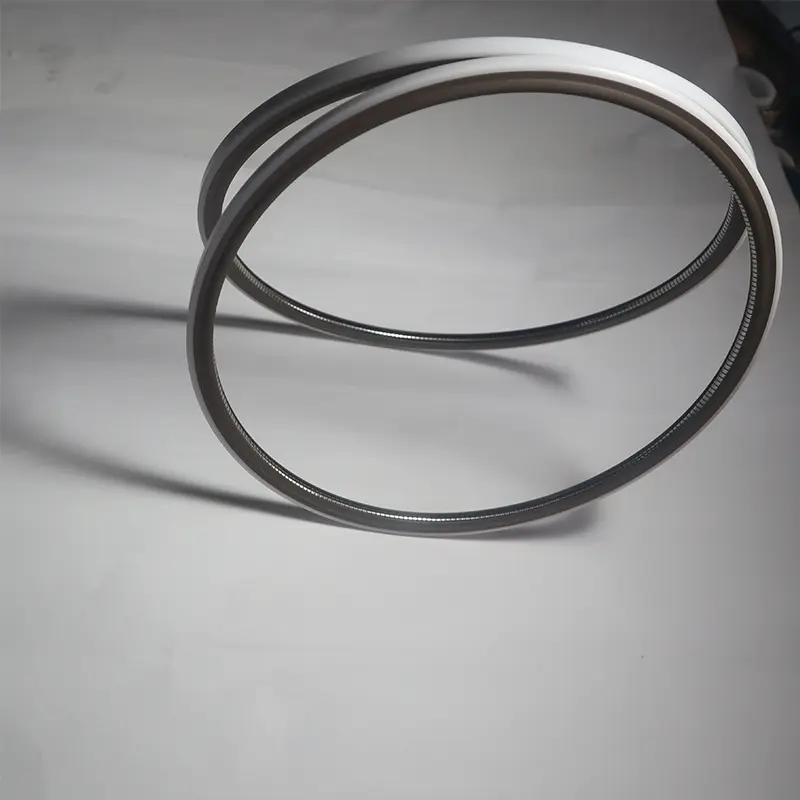

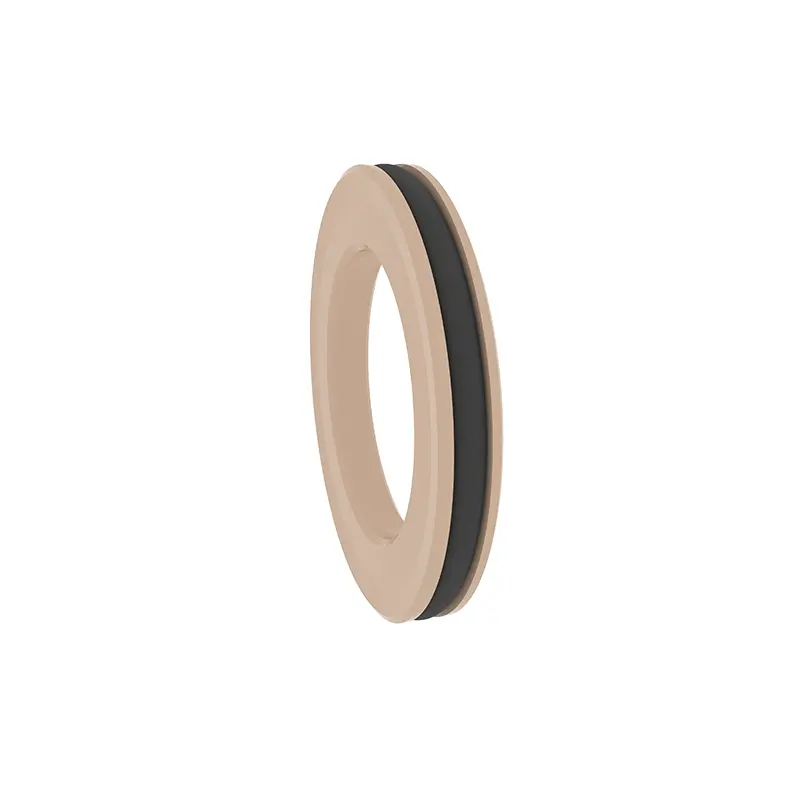

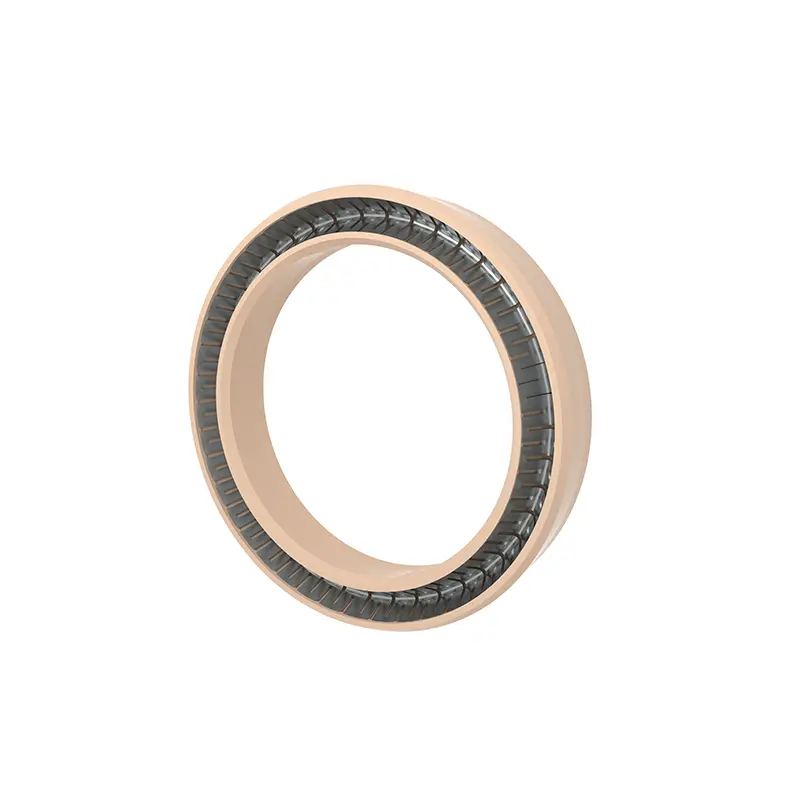

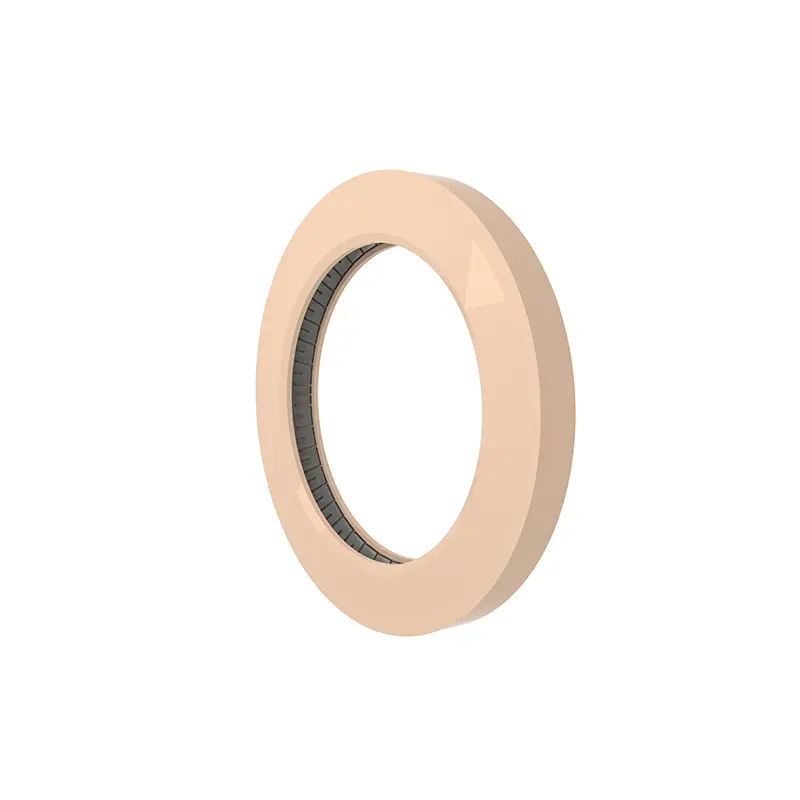

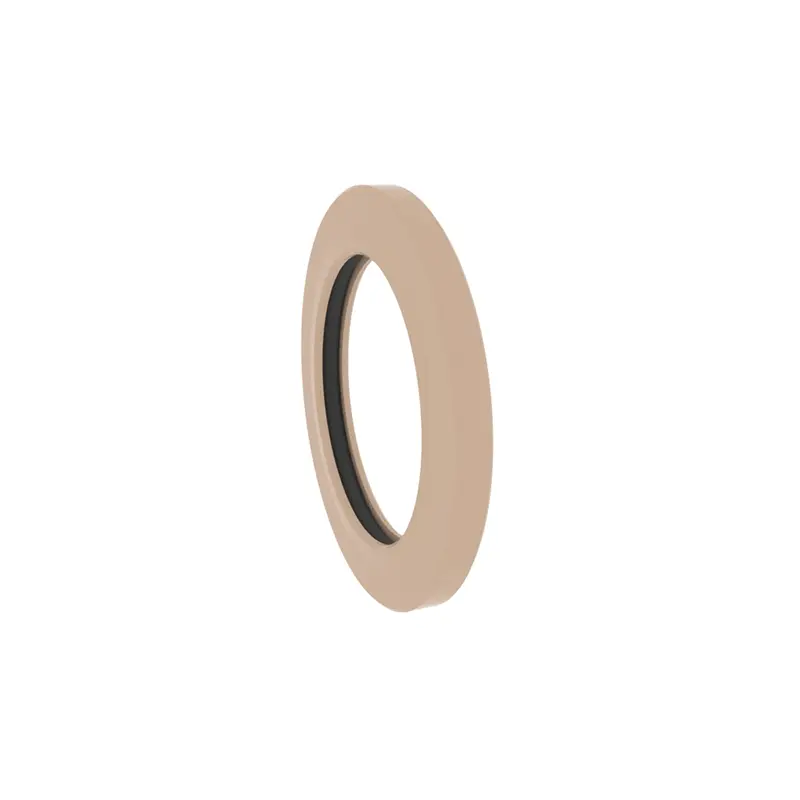

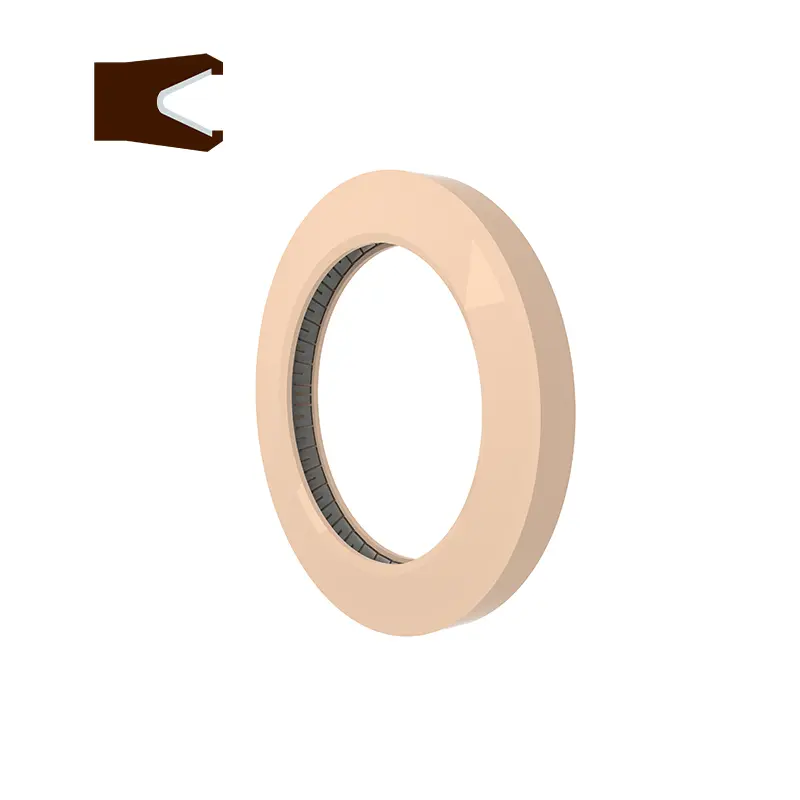

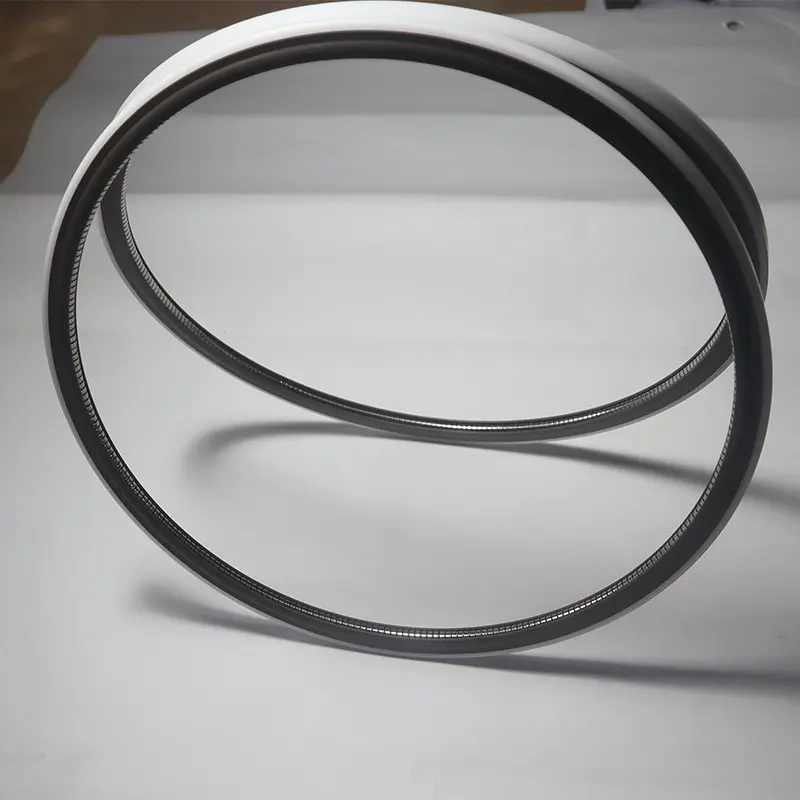

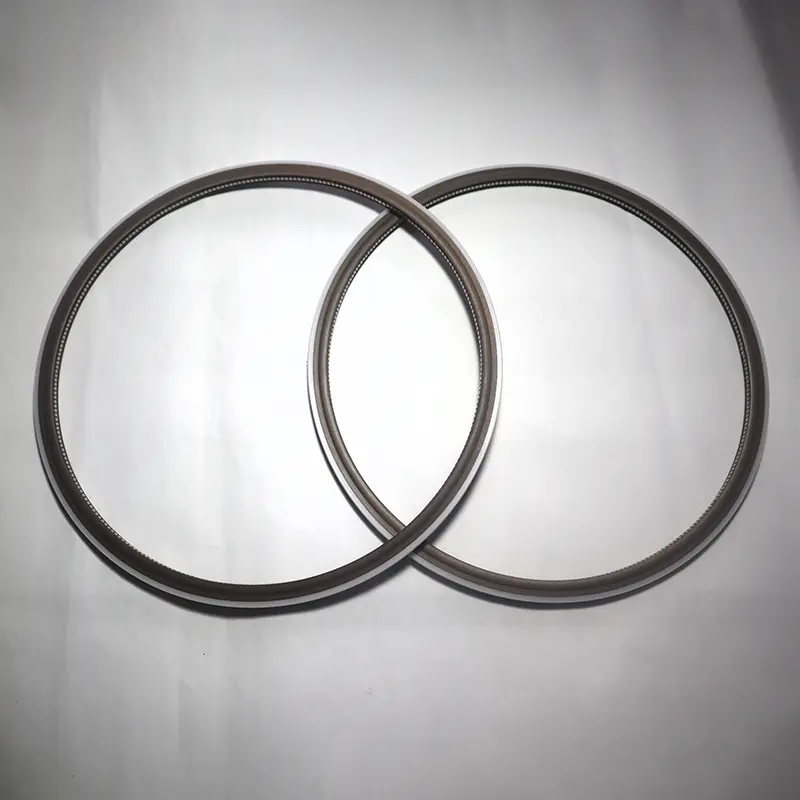

RC2876 in RC2877 sta PAN-SEALS, RC2876-B in RC2877-B pa sta kombinirana tesnila v obliki črke Y. Dve različni delitvi med vsakim modelom imata enak žleb in ga je mogoče izmenjati. Primerni so za osne (konec) in prirobnico enosmerna tlačna statična tesnila in jih je mogoče uporabiti na mestih, kjer hrapavost površine ni idealna. Dva pan-pela sta sestavljena iz vzmeti iz nerjavečega jekla in visokofunkcijskih plastike. Vzmeti iz nerjavečega jekla lahko izberete kot vzmeti v obliki črke V in vzmeti v obliki črke O. In pri uporabi RC2876-B in RC2877-B je treba razumno izbrati ujemajoče se materiale za elastomer.
Funkcije in aplikacije izdelka:

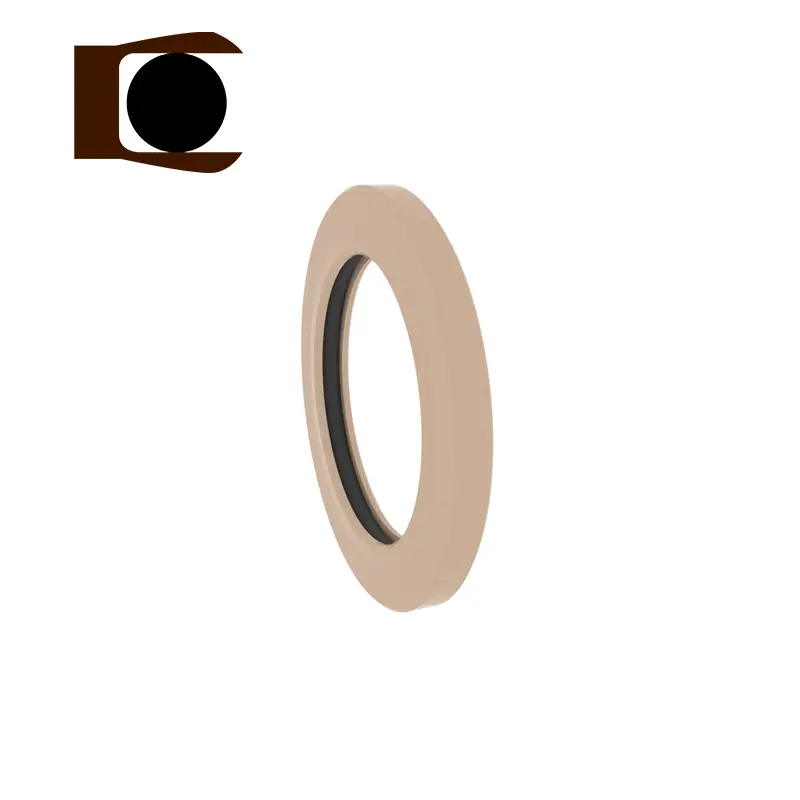

RC2876
Ustrezni delovni pogoji (omejitvene vrednosti se ne smejo pojavljati hkrati)
| Tlačni MPA | Hitrost m/s | Temperatura ℃ | Srednje | ||
| RC2876 | RC2876-B | - | RC2876 | RC2876-B | Vse tekočine, kemikalije, plini |
| <40 | <80 | -200 ~+250 | -35 ~+250 | ||
Izbira materiala
1. Ustrezni materiali O-obroča so lahko: R01 Nitrile guma (NBR), R02 FluoroRubber (FKM) itd.
2. Materiali za tesnjenje: PTFE1, PTFE2, PTFE3, PTFE4, UPE, PK1, PK2 itd.

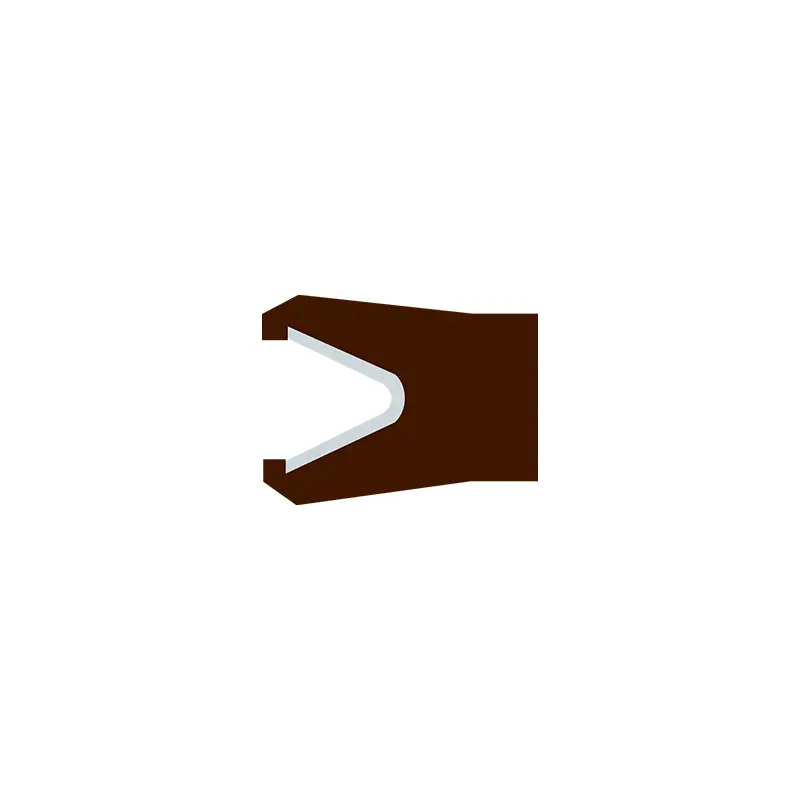

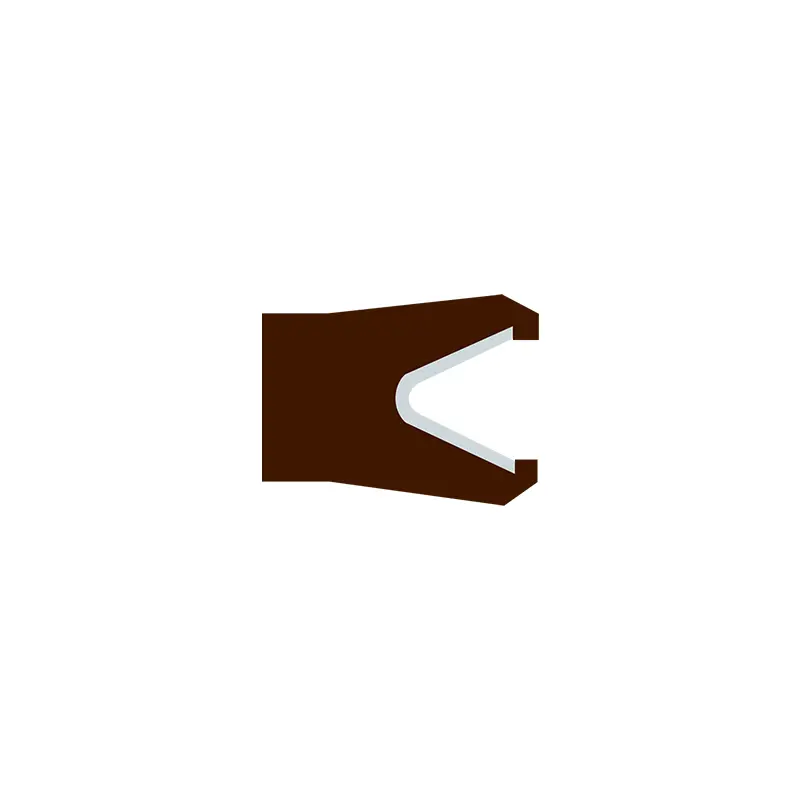

3. Vzmeti iz nerjavečega jekla je mogoče izbrati iz vzmeti v obliki črke O in vzmeti v obliki črke V.
Primer naročanja
RC2876-40-PTFE4+V Zunanji premer notranjega tlačnega žleba je 40, material za tesnilni obroč je PTFE4, vzmet je vzmet v obliki črke V
RC2876-B-40-PTFE4+R02 Zunanji premer utor notranjega tlaka je 40, material za tesnilni obroč PTFE4, ujemajoči se O-obroč
OPOMBA: Če izberete razširjeni razpon, uporabite številko serije.
| Serijska številka | Serijska številka | Standardni razpon DH11 | Podaljšani razpon DH11 | Groove globina h-0.05 | Širina žleba L+0.2 | Okrogli vogali RMAX |
| RC2876-0 | RC2876-B-0 | 10 ~ 13.9 | 10 ~ 40 | 1.45 | 2.4 | 0.4 |
| RC2876-1 | RC2876-B-1 | 14 ~ 24,9 | 13 ~ 200 | 2.25 | 3.6 | 0.4 |
| RC2876-2 | RC2876-B-2 | 25 ~ 45,9 | 18 ~ 400 | 3.1 | 4.8 | 0.6 |
| RC2876-3 | RC2876-B-3 | 46 ~ 124,9 | 28 ~ 700 | 4.7 | 7.1 | 0.8 |
| RC2876-4 | RC2876-B-4 | 125 ~ 999,9 | 45 ~ 1000 | 6.1 | 9.5 | 0.8 |
| RC2876-5 | RC2876-B-5 | ≥1000 | ≥110 | 9.5 | 15.0 | 0.8 |

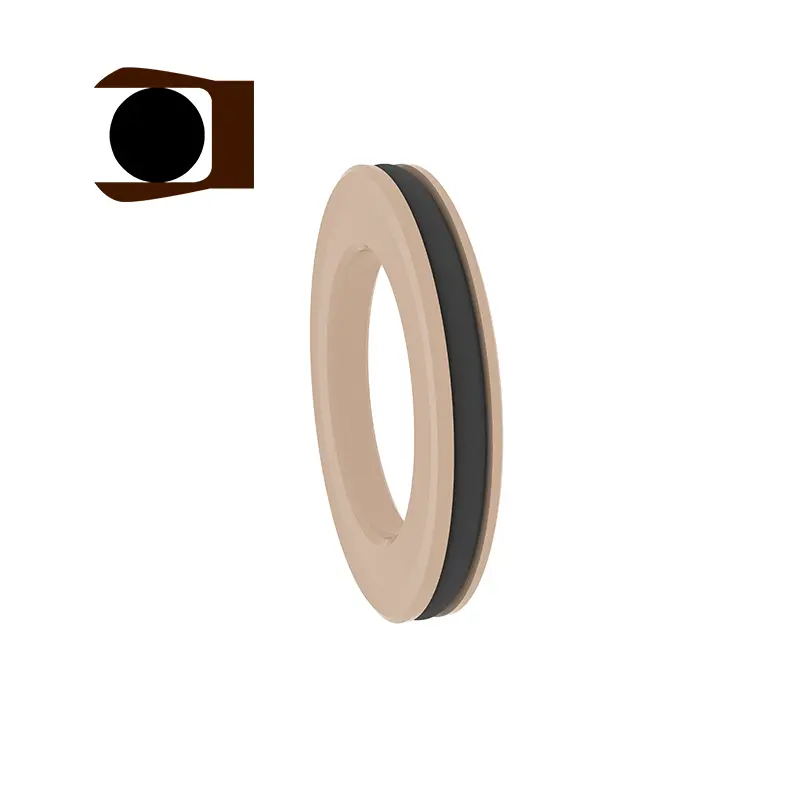

RC2877
Ustrezni delovni pogoji (omejitvene vrednosti se ne smejo pojavljati hkrati)
| Tlačni MPA | Hitrost m/s | Temperatura ℃ | Srednje | ||
| RC2877 | RC2877-B | - | RC2877 | RC2877-B | Vse tekočine, kemikalije, plini |
| <40 | <80 | -200 ~+250 | -35 ~+250 | ||
1. Ustrezni materiali O-obroča so lahko: R01 Nitrile guma (NBR), R02 FluoroRubber (FKM) itd.
2. Materiali za tesnjenje: PTFE1, PTFE2, PTFE3, PTFE4, UPE, PK1, PK2 itd.
3. Vzmeti iz nerjavečega jekla je mogoče izbrati iz vzmeti v obliki črke O in vzmeti v obliki črke V.
Primer naročanja
RC2877-40-PTFE4+V Notranji premer zunanjega tlačnega žleba je 40, material za tesnilni obroč je PTFE4, vzmet iz nerjavečega jekla
RC2877-B-40-PTFE4+R02 Notranji premer zunanjega tlačnega žleba je 40, material za tesnilni obroč je PTFE4, ujemajoči se O-obroč
OPOMBA: Če izberete razširjen obseg, uporabite številko serije.

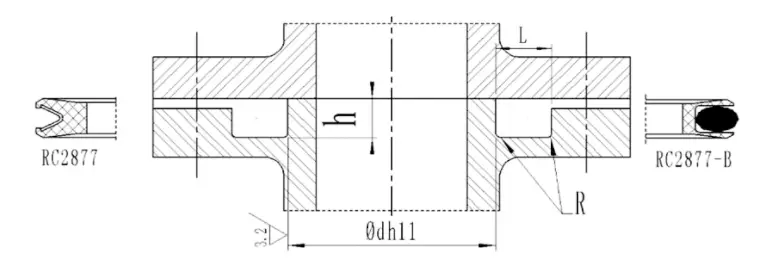

| Serijska številka | Serijska številka | Standardni razpon D H11 | Podaljšani razpon DH11 | Groove globina h-0.05 | Širina žleba L+0.2 | Okrogli vogali RMAX |
| RC2877-0 | RC2877-B-0 | 3 ~ 9.9 | 3 ~ 40 | 1.45 | 2.4 | 0.4 |
| RC2877-1 | RC2877-B-1 | 10 ~ 19.9 | 8 ~ 200 | 2.25 | 3.6 | 0.4 |
| RC2877-2 | RC2877-B-2 | 20 ~ 39,9 | 12 ~ 400 | 3.1 | 4.8 | 0.6 |
| RC2877-3 | RC2877-B-3 | 40 ~ 119,9 | 20 ~ 700 | 4.7 | 7.1 | 0.8 |
| RC2877-4 | RC2877-B-4 | 120 ~ 999,9 | 35 ~ 1000 | 6.1 | 9.5 | 0.8 |
| RC2877-5 | RC2877-B-5 | ≥1000 | ≥110 | 9.5 | 15.0 | 0.8 |
