Radialno vzmetno energijska tesnila

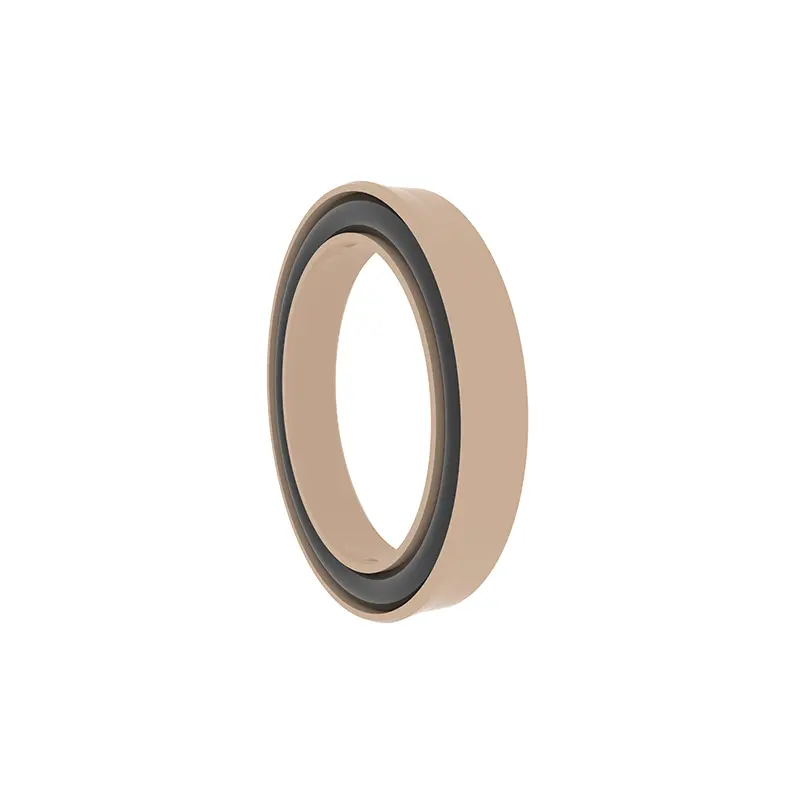

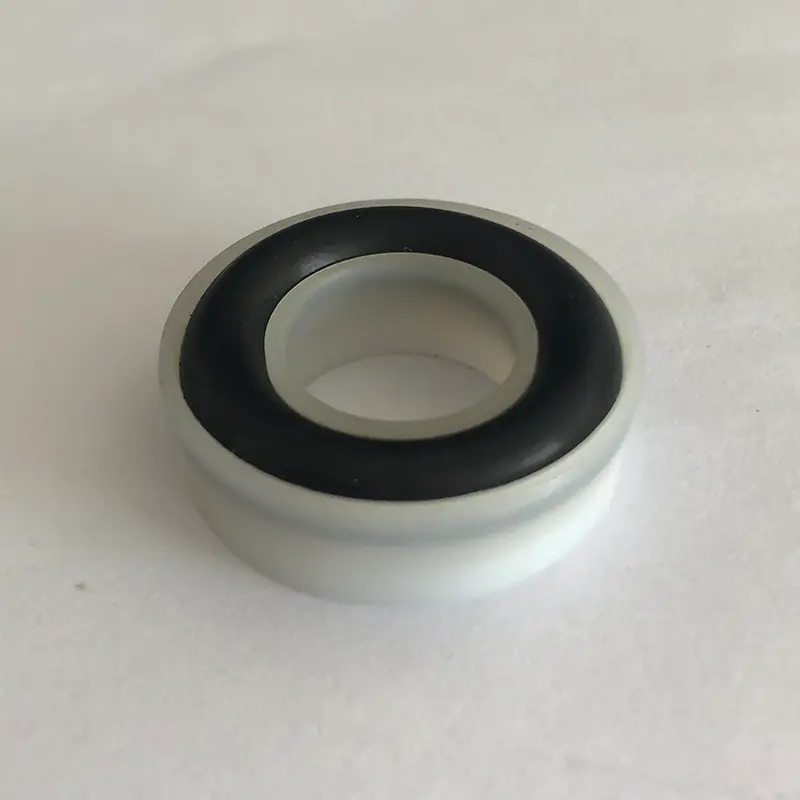

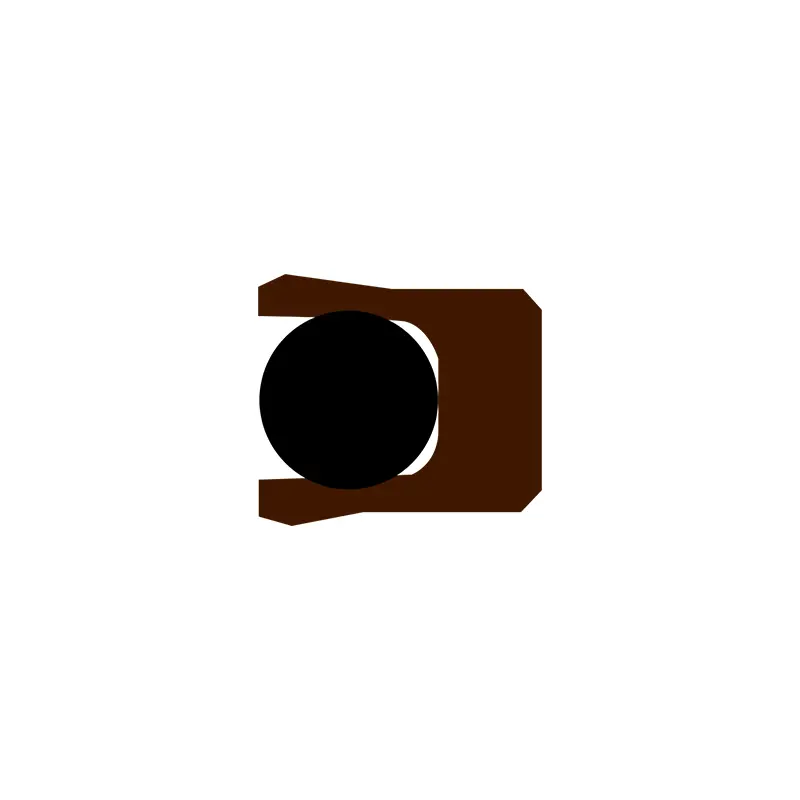

Naš RC16 je tesnilo za vtičnico, RC16-B pa kombinirano tesnilo v obliki črke Y. Utori obeh so enaki in jih je mogoče namestiti v utore, ki jih določata ML5514F in ISO3771.

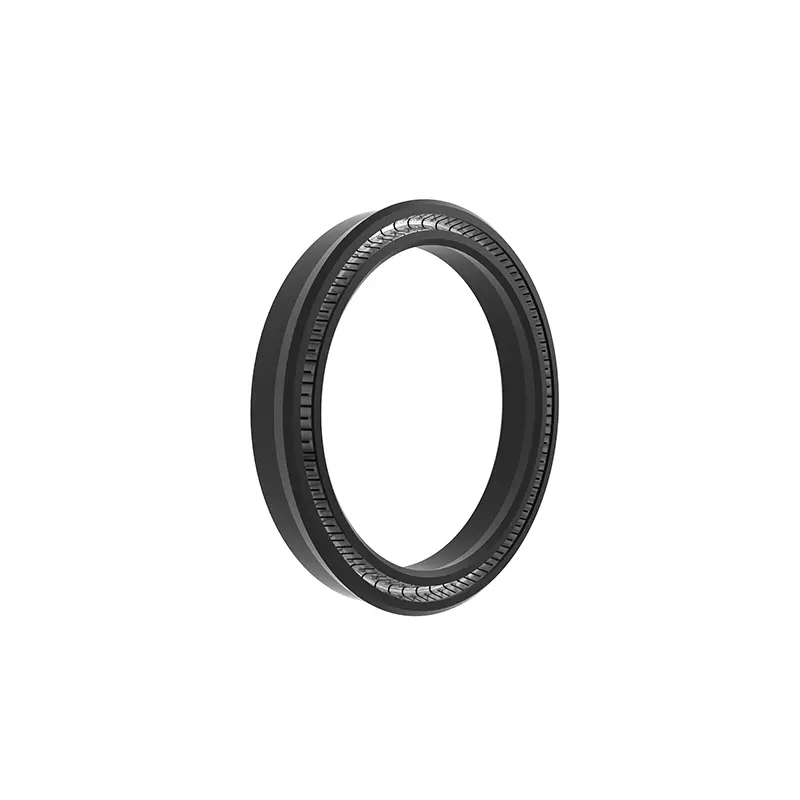

V drugem radialnem vzmetnem izdelku z energijskim tesnilom, serija RC65, je RC65 priklopno tesnilo, RC65-B pa kombinirano tesnilo v obliki črke Y. Imajo tudi isto zasnovo utora in jih je mogoče namestiti v utore, ki jih določata ML5514F in ISO3771.

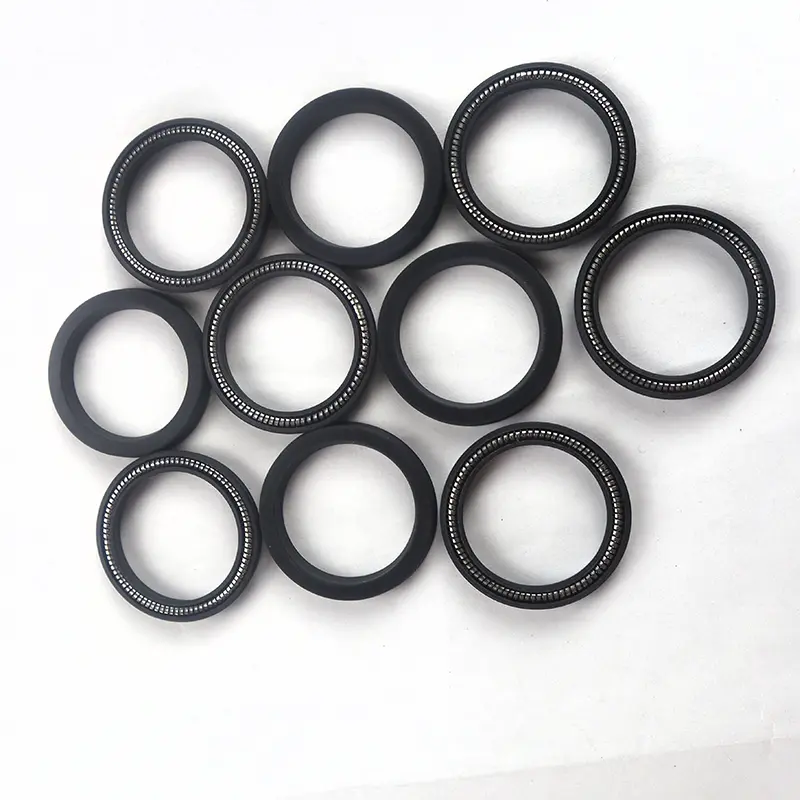

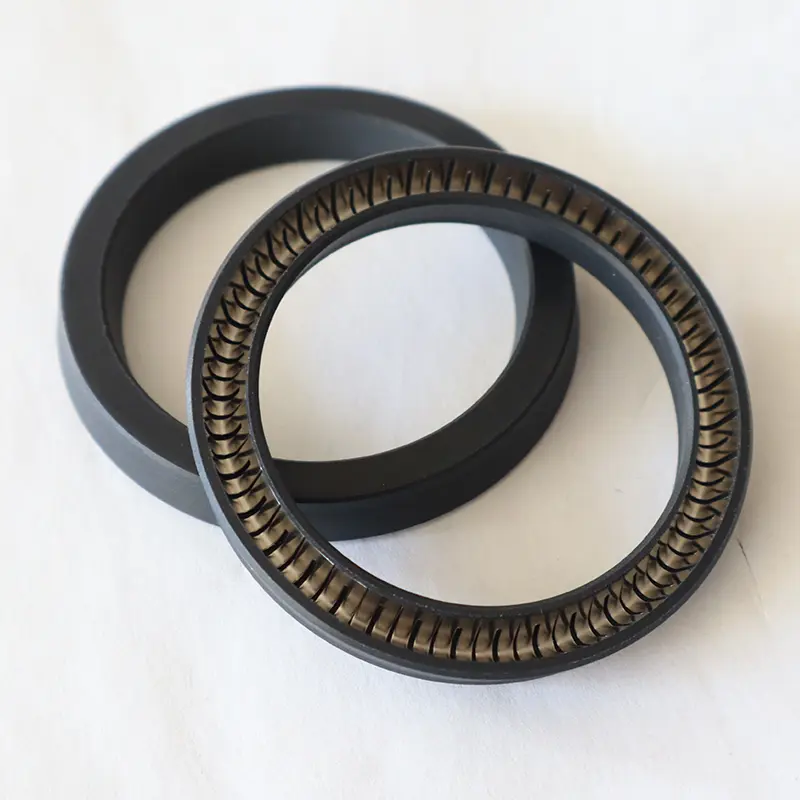

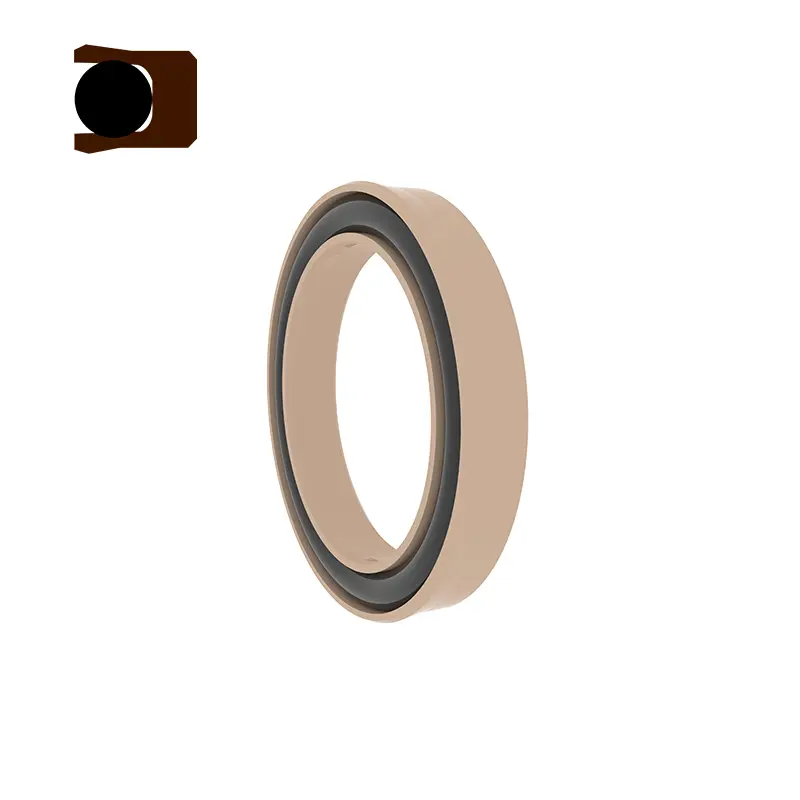

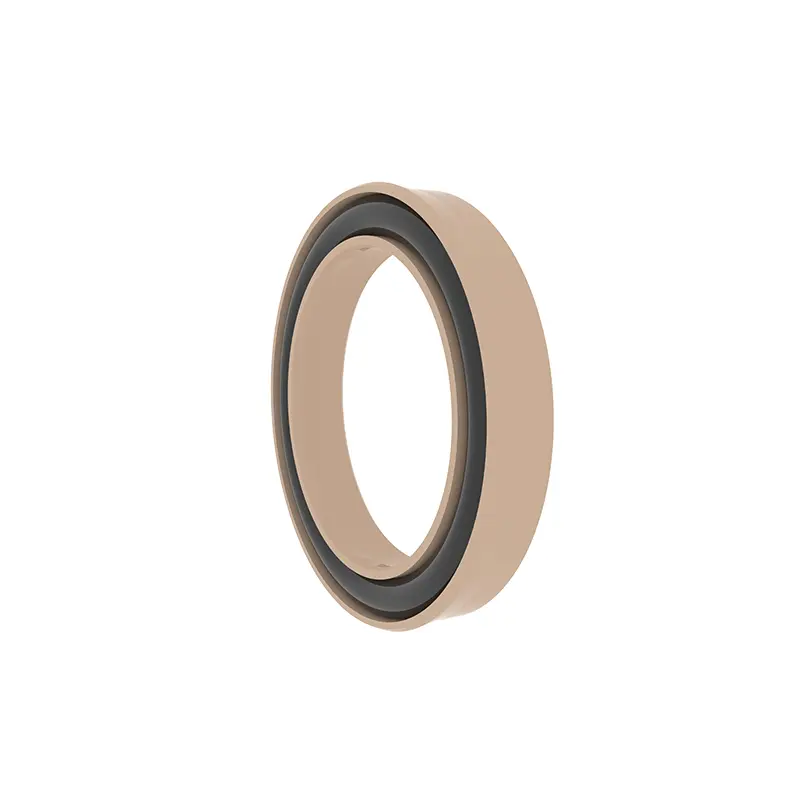

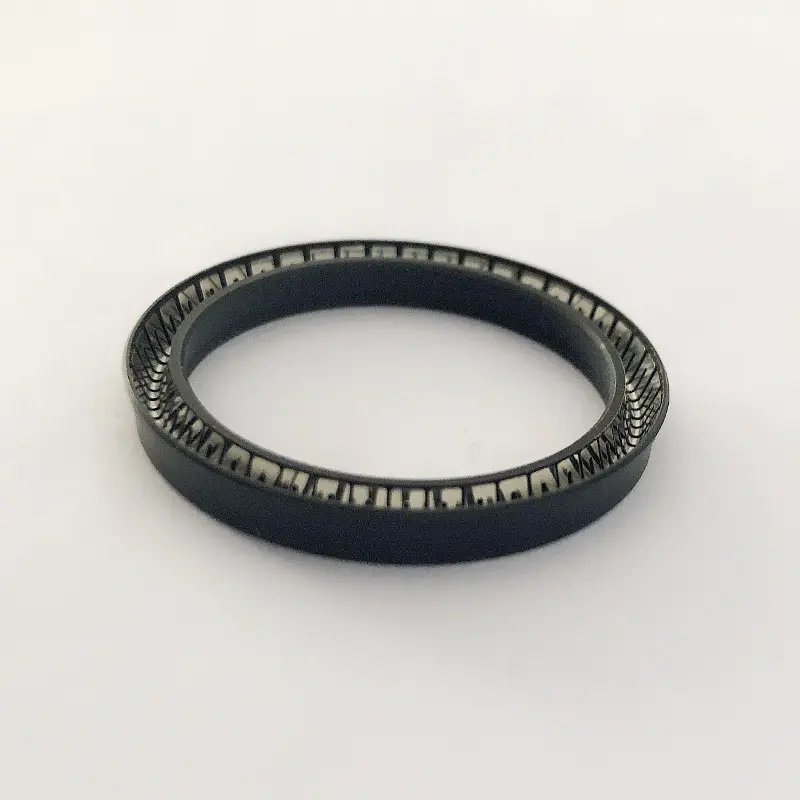

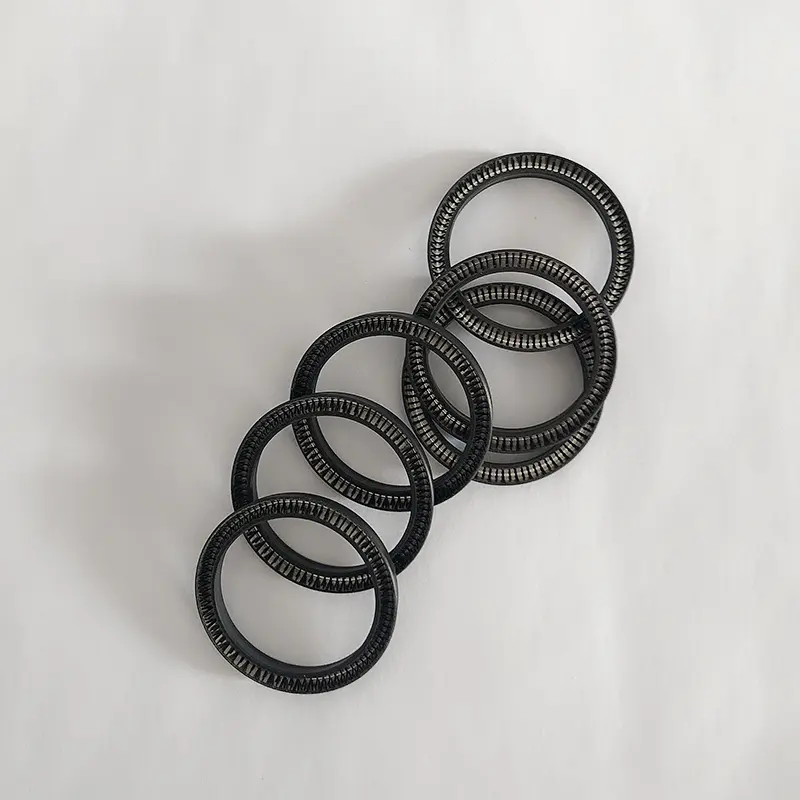

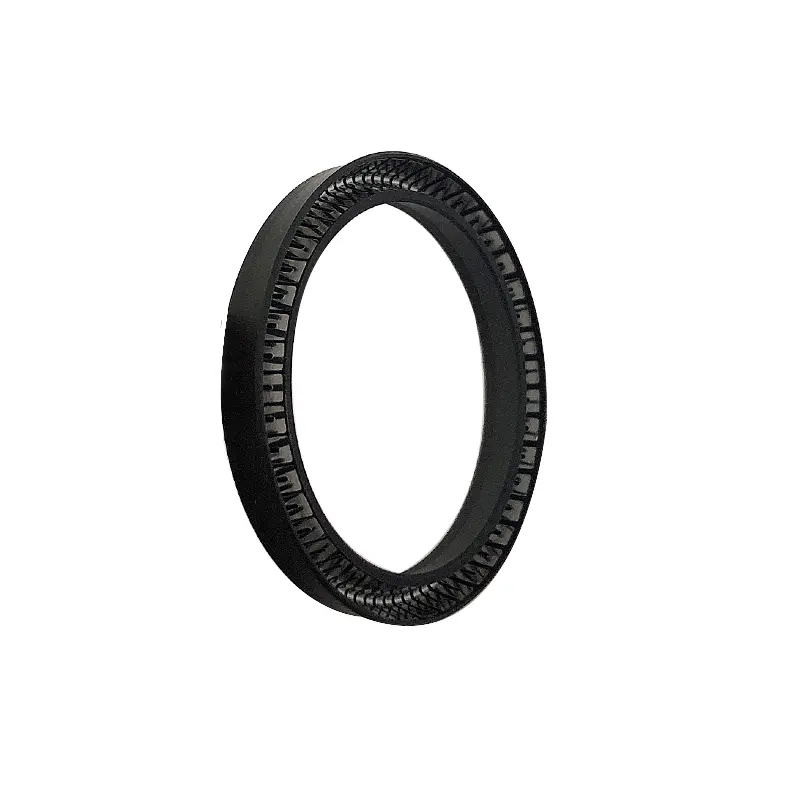

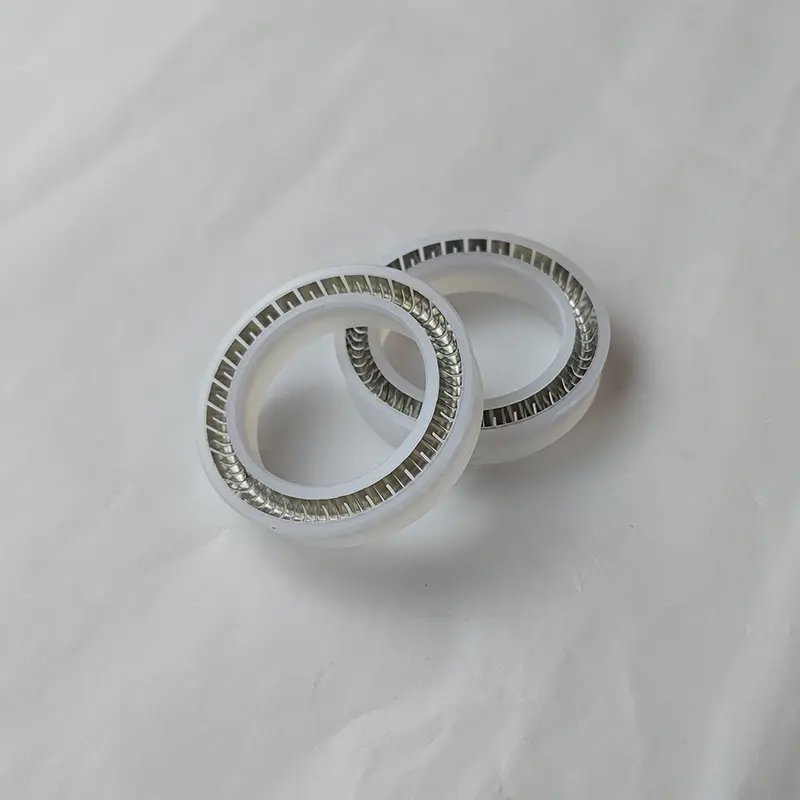

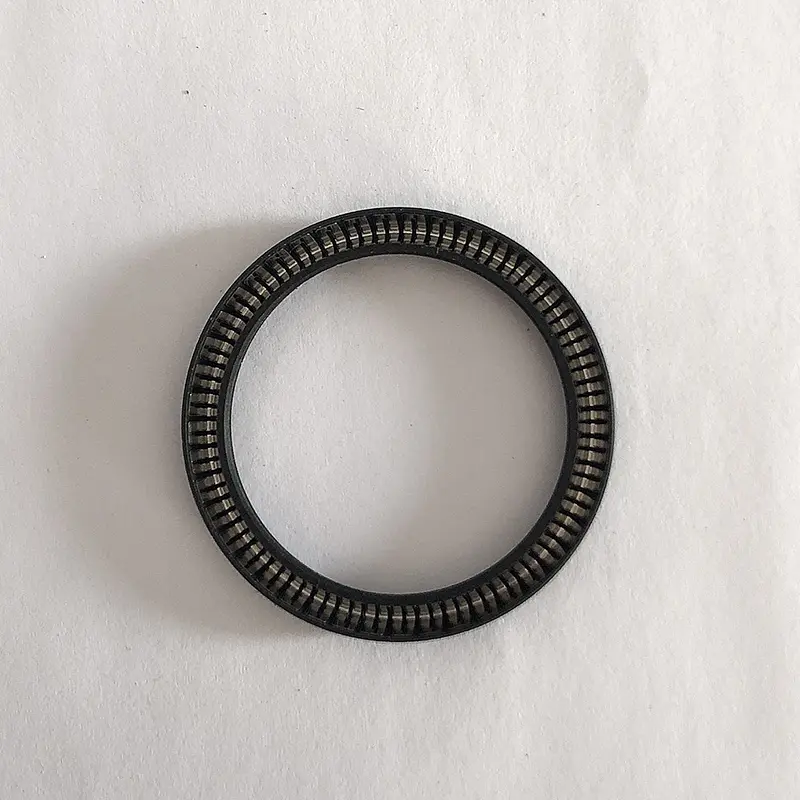

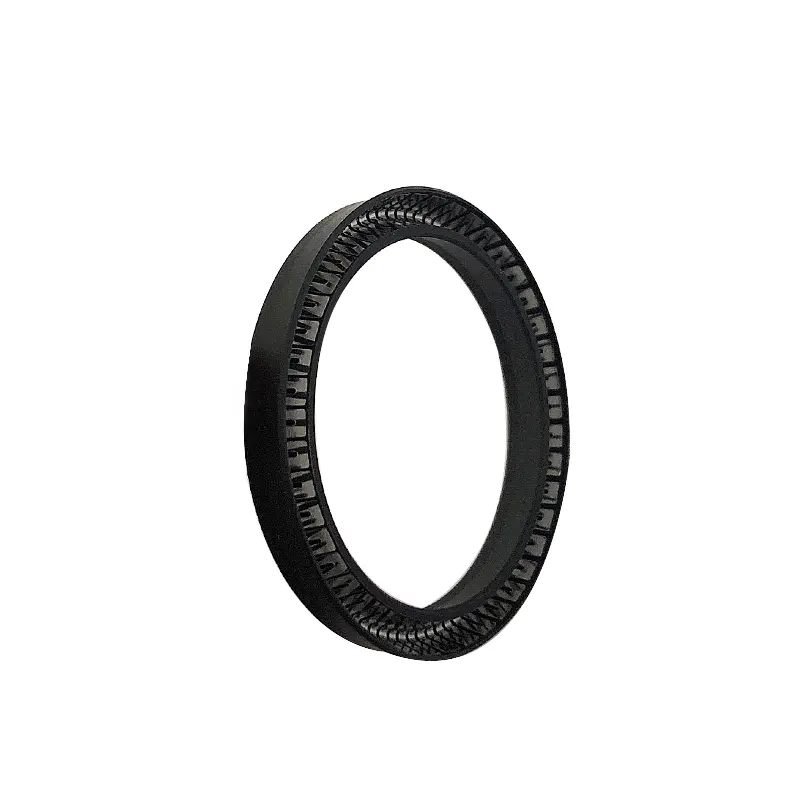

RC16 in RC65 Vtična tesnila so sestavljena iz vzmeti iz nerjavečega jekla in visokofunkcionalne plastike. Vzmeti iz nerjavečega jekla lahko izberejo vzmeti v obliki črke V in vzmeti v obliki črke O. Pri uporabi RC16-B in RC65-B je treba razumno izbrati ujemajoče se elastomerni material.

Oba modela radialnih vzmetnih energijskih tesnil imata visoko zmogljivost, zamenljivost in široko uporabnost. Primerni so za hidravlično in pnevmatsko tesnjenje opreme v ostrih delovnih pogojih in posebnih medijskih okoljih, kot so kemikalija, nafta, energija in druga polja. Vzmet iz nerjavečega jekla zagotavlja stabilno radialno silo za zagotavljanje dolgoročnega tesnjenega učinka, medtem ko je kombinacija visokozmogljivih plastičnih in elastomernih materialov primerna za visoke tlačne, visoke hitrosti in korozivni medij. Standardizirana zasnova utora poenostavlja namestitev in vzdrževanje ter zmanjša stroške uporabe.

Funkcije in aplikacije izdelka:

Skupne značilnosti radialnih vzmetnih energijskih tesnil:

1. Lahko se uporablja za vzajemno, vrteče se (nihanje) in statično tesnjenje;

2. Uporablja se za skoraj vse tekočine in kemične medije;

3. Odlična zmogljivost tesnjenja za visok in nizki tlak in vakuumsko tesnjenje;

4. nizko trenje, majhna začetna odpornost, gladko gibanje, brez plazenja;

5. Dolga življenjska doba se lahko uporablja za tesnila za mazanje brez olja;

6. Na voljo so različni materiali za prilagajanje hitrim spremembam temperature in različnih zapletenih delovnih pogojev;

7. Brez onesnaževanja do medija, ko je v stiku s prehrano in zdravilom;

8. Lahko se steriliziramo, skoraj ni omejitev obdobja skladiščenja.

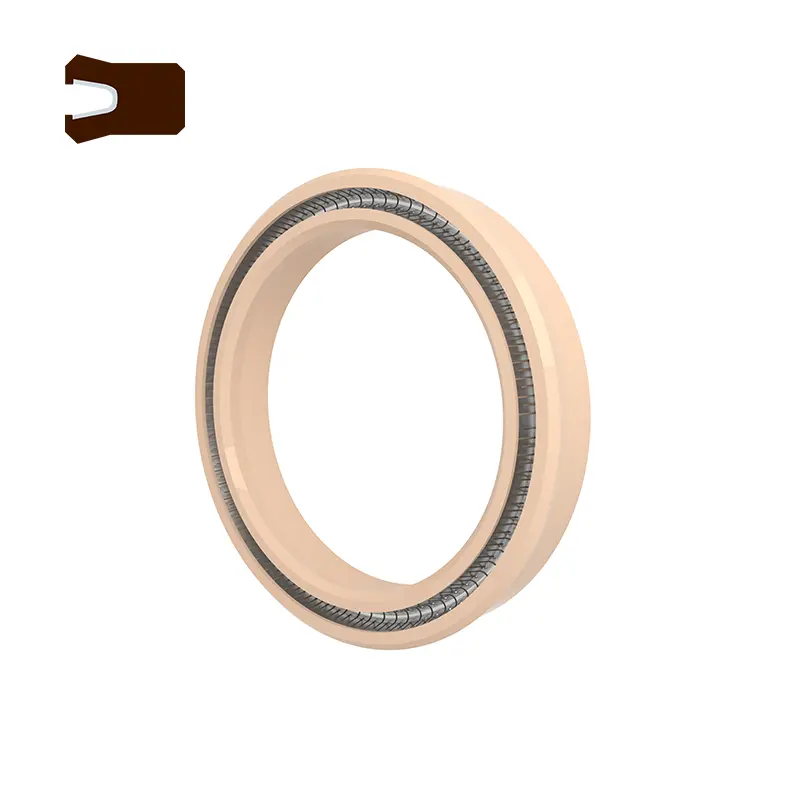

RC16

Veljavni delovni pogoji

Izbira materiala

1. Ustrezni materiali O-obroča so lahko: R01 Nitrile guma (NBR), R02 FluoroRubber (FKM) itd.

2. Materiali za tesnjenje: PTFE1, PTFE2, PTFE3, PTFE4, UPE, PK1, PK2 itd.

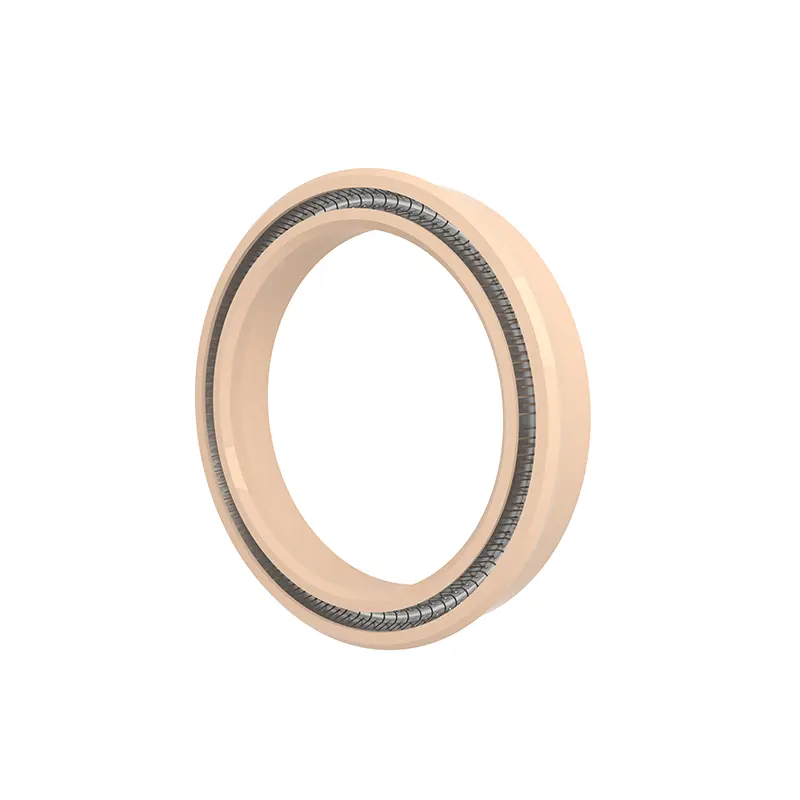

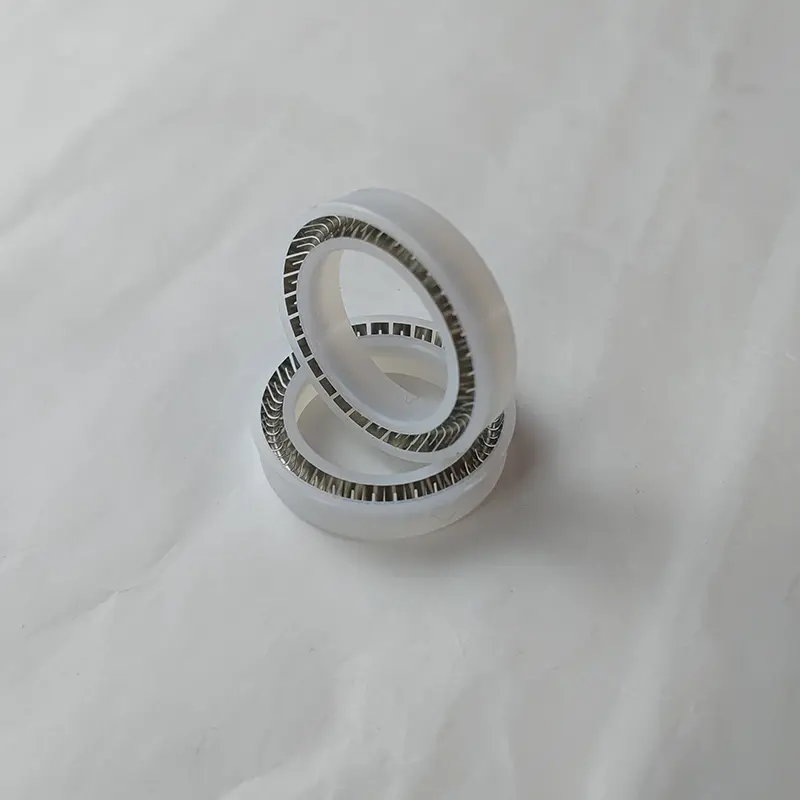

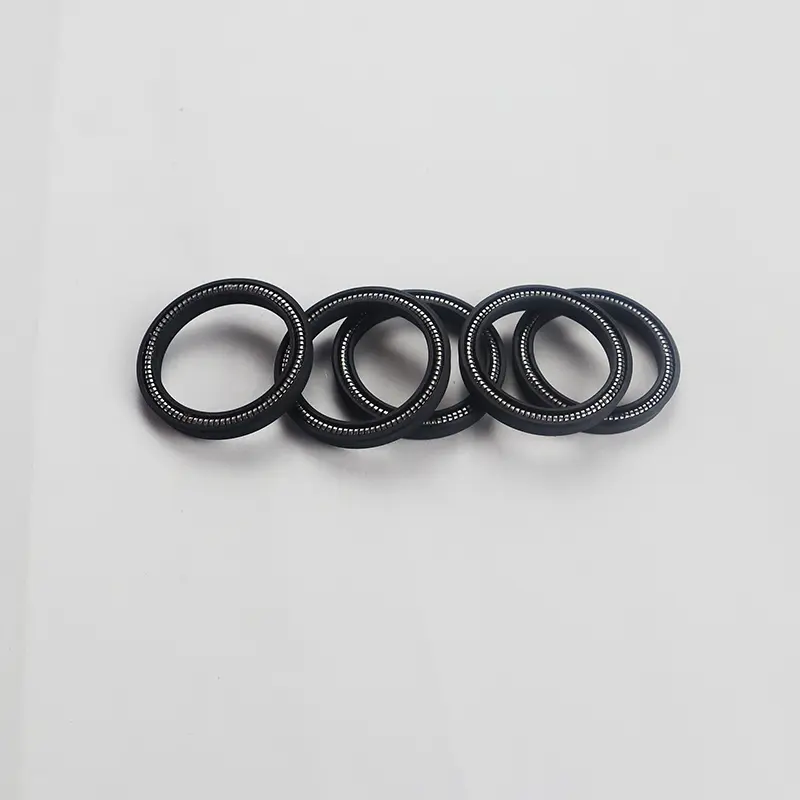

3. Vzmeti iz nerjavečega jekla je mogoče izbrati iz vzmeti v obliki črke O in vzmeti v obliki črke V.

Primer naročanja

RC16-40-PTFE4+V Premer gredi 40, tesnilni obroč Material je PTFE4, vzmet iz nerjavečega jekla je vzmet v obliki črke V

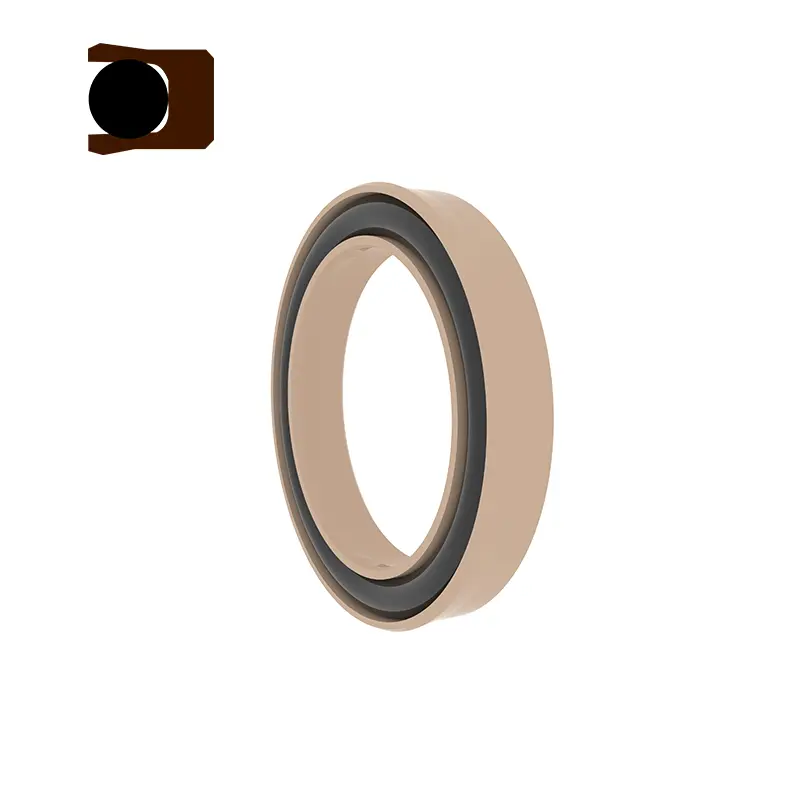

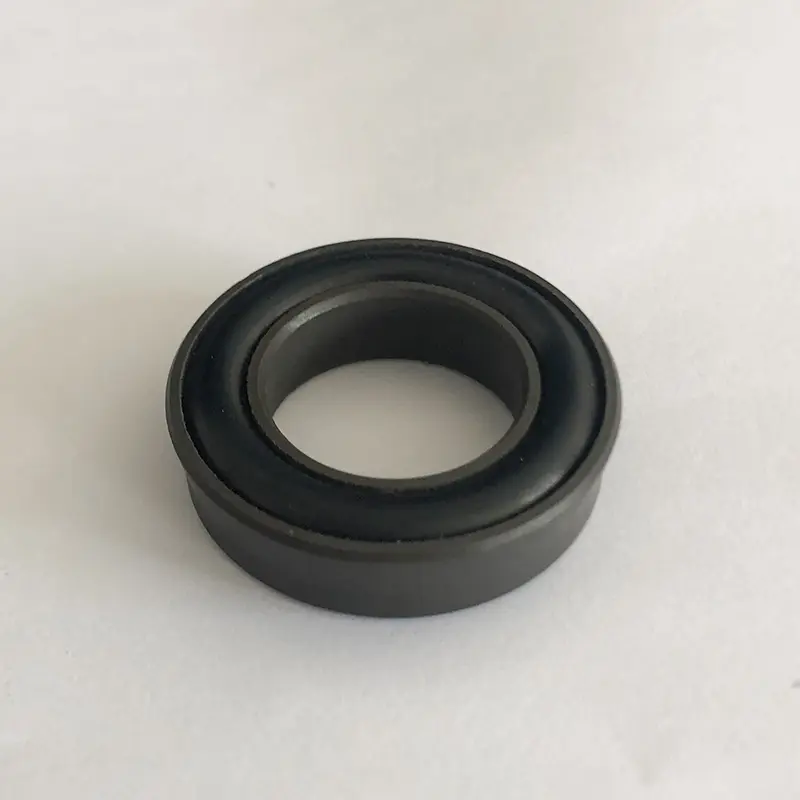

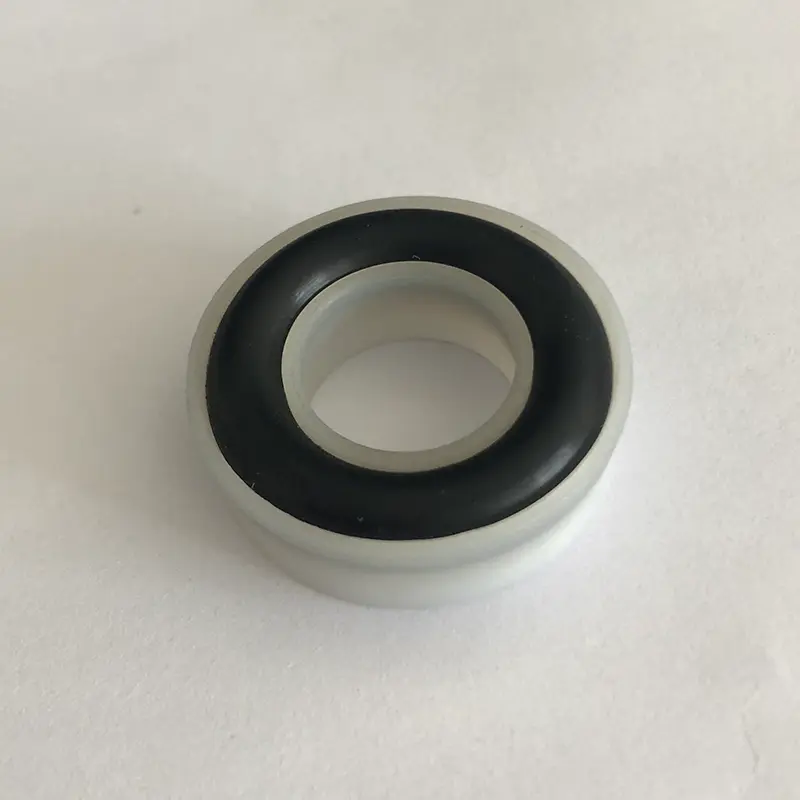

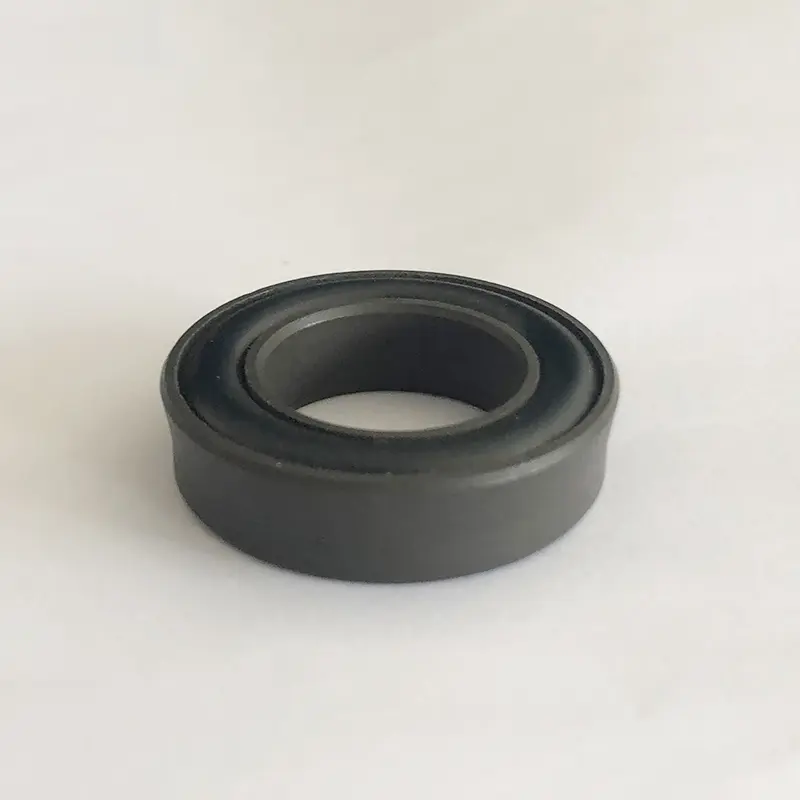

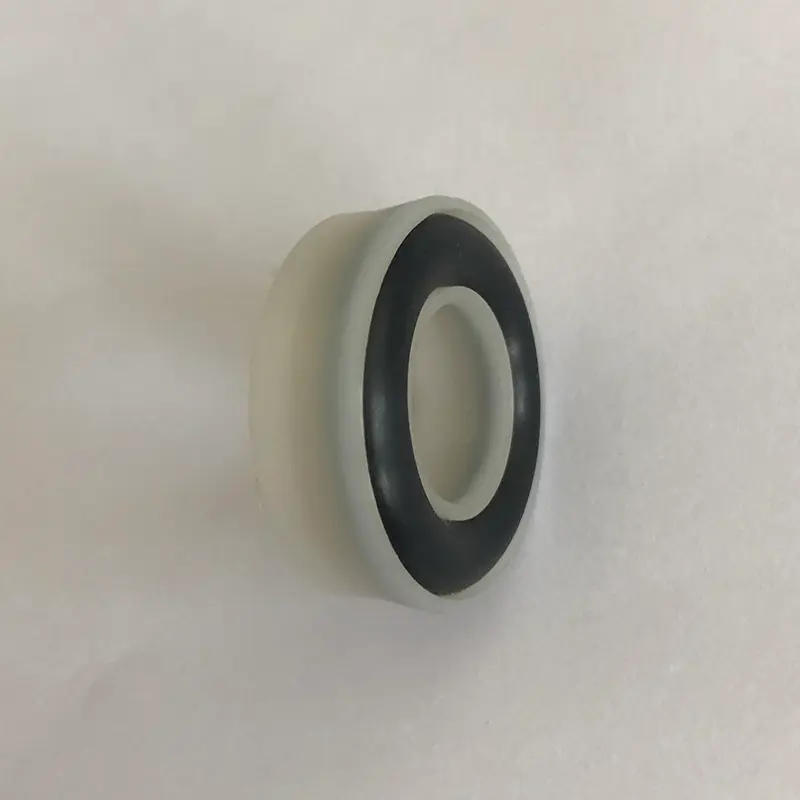

RC16-B-40-PTFE4+R02 Premer gredi je 40, tesnilni obroč Material je PTFE4, ujemajoč se O-obroč je fluororubber

Tabela parametra specifikacije (na voljo je poljubna velikost v območju parametrov)

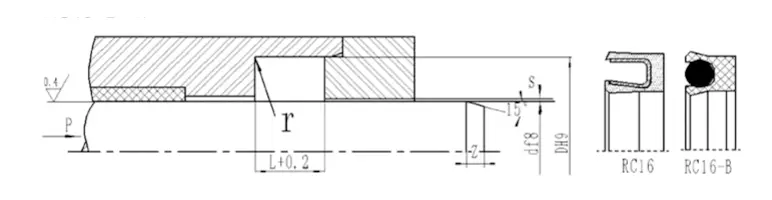

Namestitev tesnila PAN: Na splošno uporabite odprt utor in za namestitev zaprtega utora glejte namestitev tesnila za ponve.

Tabela velikosti specifikacije (zahtevane specifikacije niso v tej tabeli, obrnite se na naše podjetje, lahko dobavimo izdelke do 1600 mm.)

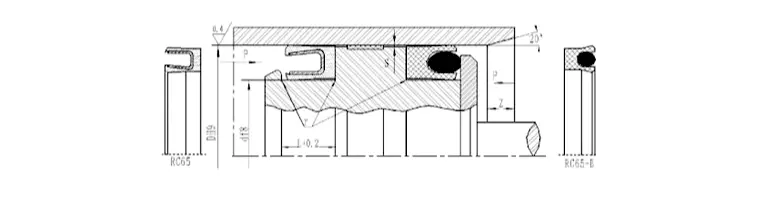

RC65

Veljavni delovni pogoji

1. Ustrezni materiali O-obroča so lahko: R01 Nitrile guma (NBR), R02 FluoroRubber (FKM) itd.

2. Materiali za tesnjenje: PTFE1, PTFE2, PTFE3, PTFE4, UPE, PK1, PK2 itd.

3. Vzmeti iz nerjavečega jekla je mogoče izbrati iz vzmeti v obliki črke O in vzmeti v obliki črke V.

Primer naročanja

RC65-40-PTFE4+V Premer cilindra 40, tesnilni obroč Material je PTFE4, vzmet iz nerjavečega jekla je vzmet v obliki črke V

RC65-B-40-PTFE4+R02 Premer valja je 40

Tabela parametra specifikacije (na voljo je poljubna velikost v območju parametrov)
