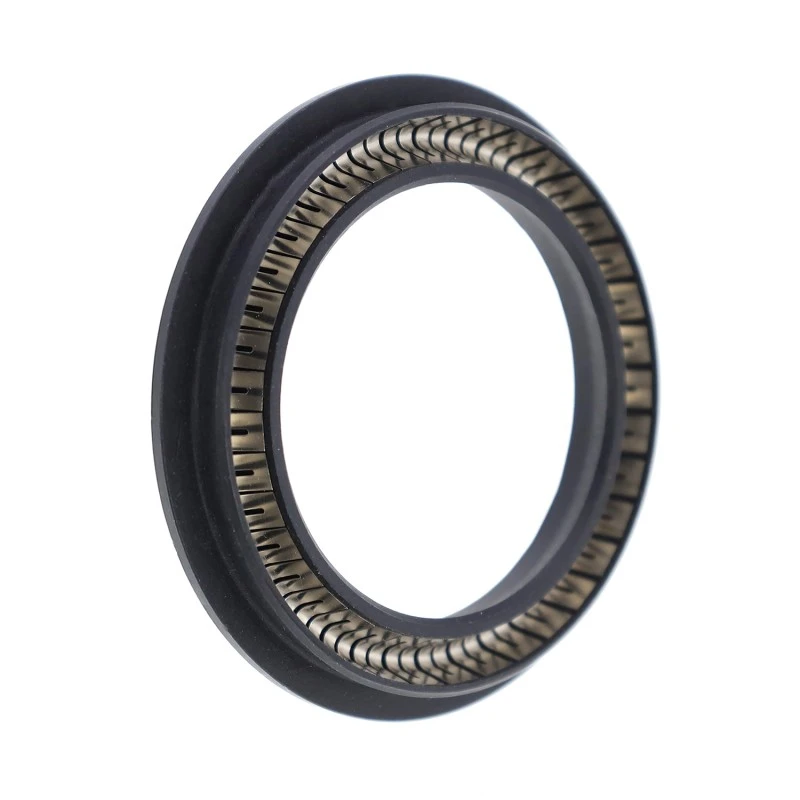

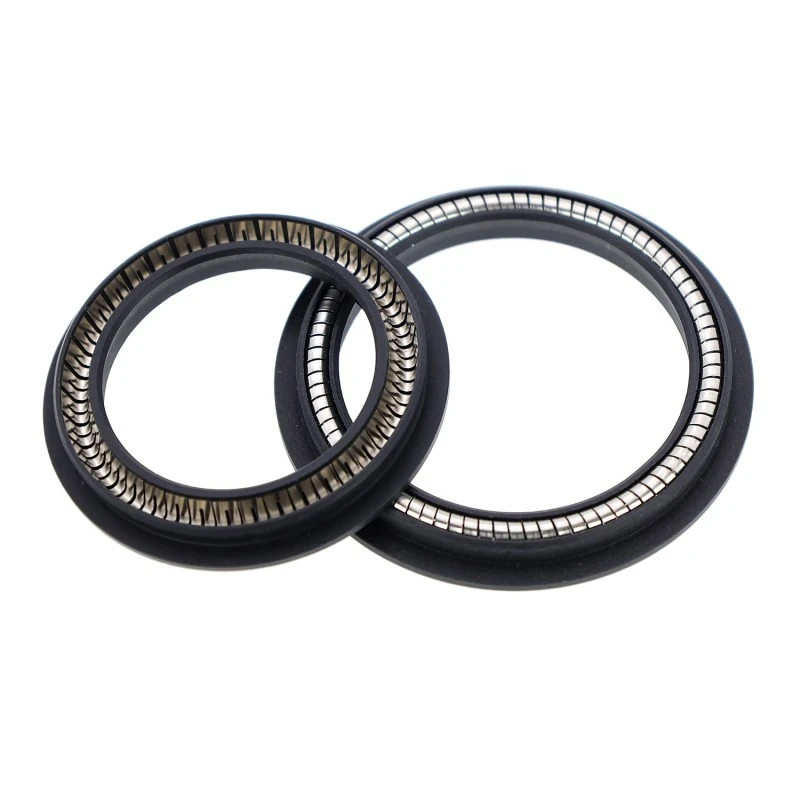

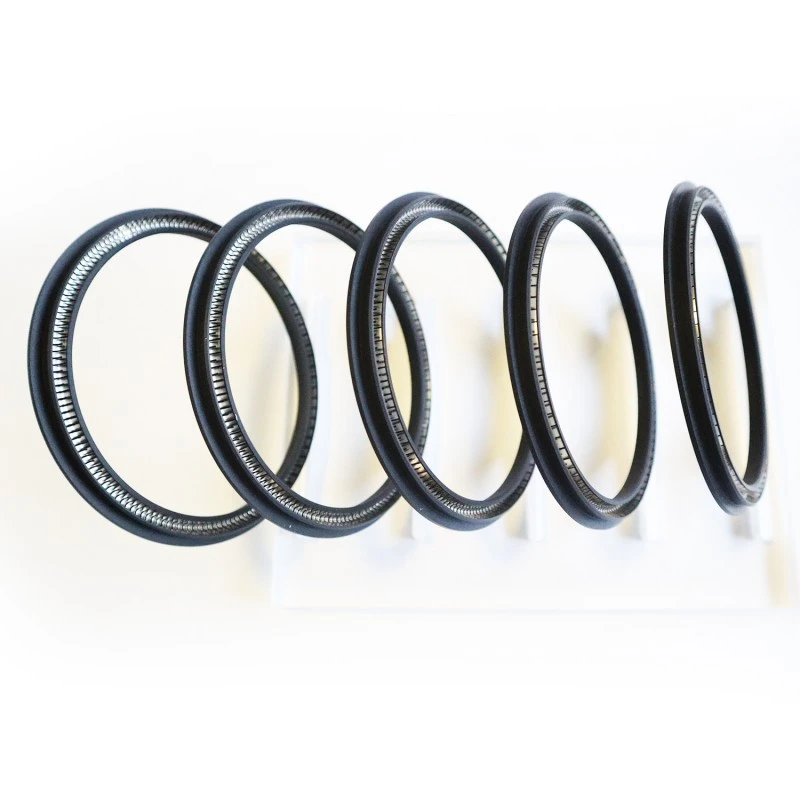

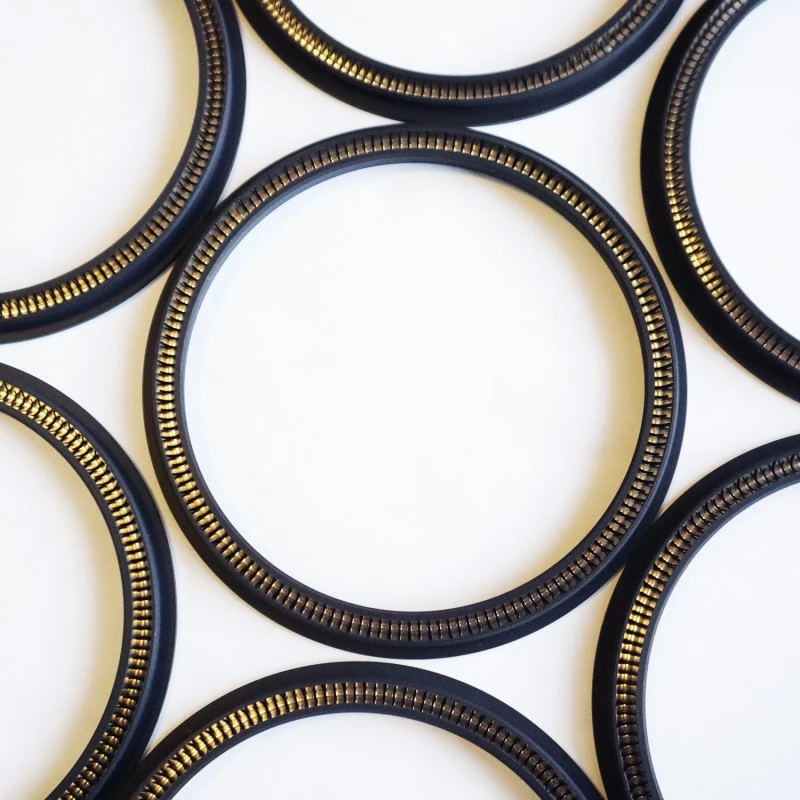

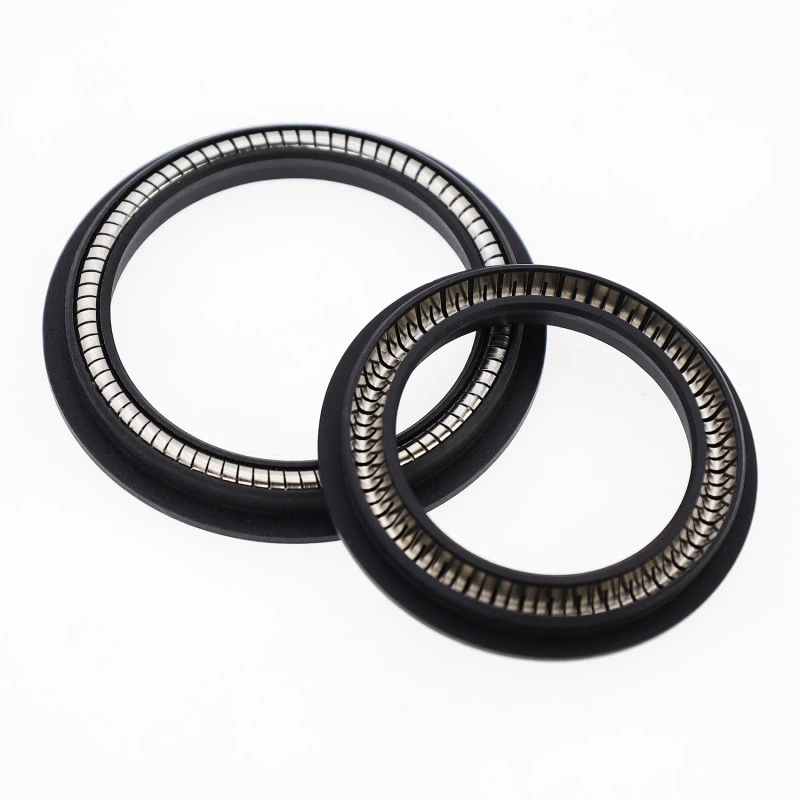

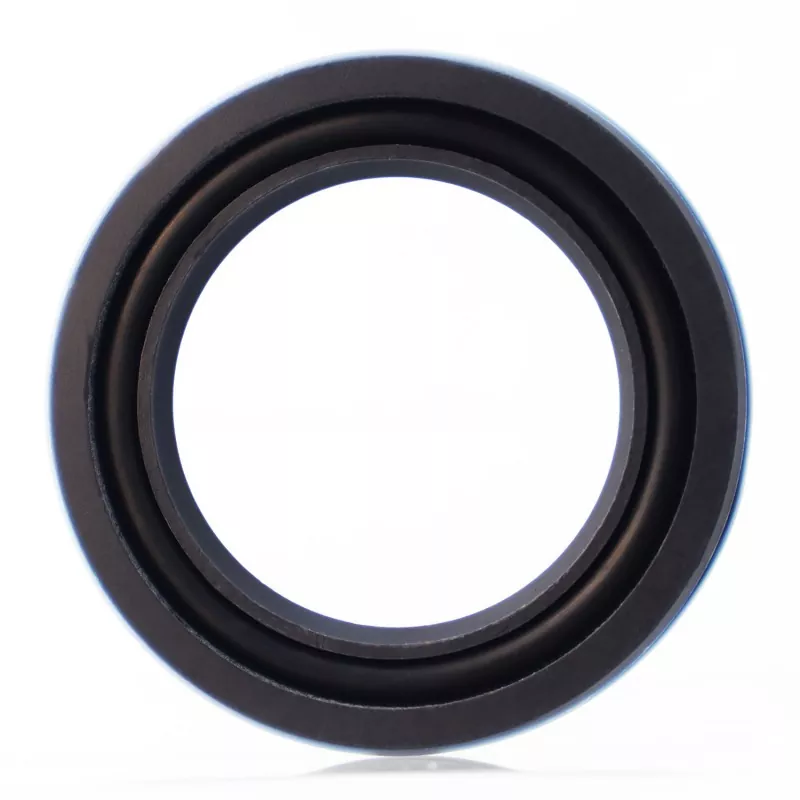

Tesnila z vzmetjo za rotacijske gredi so visoko zmogljiva, enosmerna tlačna tesnila, ki se uporabljajo v aplikacijah rotacijskih gredi. Rotacijsko tesnilo RC2055 je sestavljeno iz vzmeti iz nerjavečega jekla in visoko zmogljive plastike. Pri uporabi RC2055-B in RC2055-C je treba skrbno izbrati ustrezen elastomerni material.
Veljavni pogoji delovanja (ekstremne vrednosti se ne smejo pojaviti hkrati)
|
Tlak/MPa |
Temperatura / °C |
Hitrost / m/s |
Srednje |
|||
|
≤35 |
RC2055 |
RC2055-B/C |
RC2055 |
RC2055-B |
RC2055-C |
Skoraj vsi tekoči in plinasti mediji |
|
-200~+250 |
-35~+250 |
<2M/S |
<6M/S |
<2M/S |
||
Izbira materiala
1. Razpoložljivi materiali O-tesnila vključujejo: R01 Nitrilni kavčuk (NBR), R02 Fluorkavčuk (FKM) itd.
2. Materiali tesnilnih obročev: PTFE1, PTFE2, PTFE3, PTFE4, UPE, PK1, PK2 itd.
3. Vzmet iz nerjavečega jekla: vzmet v obliki črke V.
Nadzor proizvodnega procesa
Sodobna proizvodna baza RuiChen je opremljena z visoko natančnimi stroji za brizganje, avtomatskimi vakuumskimi vulkanizacijskimi stroji in CNC opremo za natančno obdelavo. Med proizvodnim procesom uporabljamo metode SPC (Statistical Process Control) za spremljanje ključnih procesnih parametrov, kot so temperatura, tlak in čas v realnem času, s čimer zagotavljamo, da ima vsak oblikovan izdelek visoko konsistenco in stabilnost.
Za kritične izdelke izvajamo 100-odstotni sistem inšpekcijskega nadzora namesto naključnega vzorčenja, da zagotovimo, da je vsak pečat, dostavljen našim strankam, kvalificiran.
Primer naročila
RC2055-40-PTFE4+V: premer gredi 40, material tesnilnega obroča PTFE4, vzmet iz nerjavečega jekla je v obliki črke V.
RC2055-B-40-PTFE4+R02: Premer gredi 40, material tesnilnega obroča PTFE4, ustrezni O-tesnilo je fluorokavčuk.
RC2055-C-40-PTFE4+R02: Premer gredi 40, material tesnilnega obroča PTFE4, ustrezni O-tesnilo je fluorokavčuk.

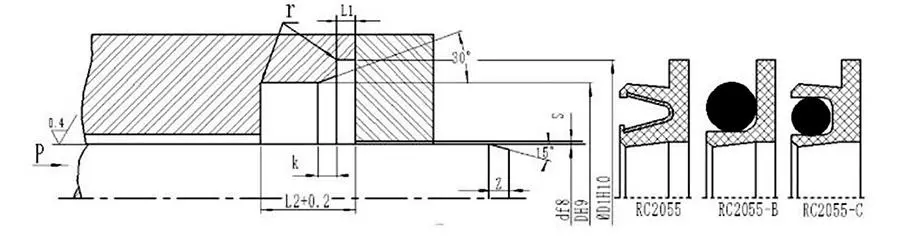

Tabela specifikacij (na voljo so vse specifikacije v območju parametrov)
|
Razpon premera palice d f8 |
Premer utora DH9 |
Premer utora D1H10 |
Globina roba L1 |
Širina utora L |
Uvozni rob k |
Radialna zračnost Smax |
Dolžina posnetja |
r maks |
|
|
10MPA |
20MPA |
||||||||
|
5~19.9 |
d+5 |
d+9 |
0,85-0,1 |
3.6 |
0.3 |
0.15 |
0.1 |
Zmin=0,8L |
0.8 |
|
20~39,9 |
d+7 |
d+12,5 |
1,35-0,15 |
4.8 |
0.4 |
0.20 |
0.15 |
1.1 |
|
|
40~400,9 |
d+10,5 |
d+17,5 |
1.8-02 |
7.1 |
0.5 |
0.25 |
0.20 |
1.4 |
|
|
401~1500 |
d+14 |
d+22 |
2.8-02 |
9.5 |
0.5 |
0.30 |
0.25 |
1.6 |
|
Opomba: Priporočljivo je, da je trdota površine vrtljive gredi HRC ≥ 58.
Tabela specifikacij in mer (ta tabela velja za RC2055-B in RC2055-C, ki imata enake specifikacije)
|
Model |
d |
D |
D1 |
L |
L1 |
|
Model |
d |
D |
D1 |
L |
L1 |
|
RC2055-5 |
5 |
10 |
14 |
3.6 |
0.85 |
RC2055-28 |
28 |
35 |
40.5 |
4.8 |
1.35 |
|
|
RC2055-6 |
6 |
11 |
15 |
3.6 |
0.85 |
RC2055-30 |
30 |
37 |
42.5 |
4.8 |
1.35 |
|
|
RC2055-8 |
8 |
13 |
17 |
3.6 |
0.85 |
RC2055-32 |
32 |
39 |
44.5 |
4.8 |
1.35 |
|
|
RC2055-10 |
10 |
15 |
19 |
3.6 |
0.85 |
RC2055-35 |
35 |
42 |
47.5 |
4.8 |
1.35 |
|
|
RC2055-12 |
12 |
17 |
21 |
3.6 |
0.85 |
RC2055-36 |
36 |
43 |
48.5 |
4.8 |
1.35 |
|
|
RC2055-15 |
15 |
20 |
24 |
3.6 |
0.85 |
RC2055-40 |
40 |
50.5 |
57.5 |
7.1 |
1.8 |
|
|
RC2055-18 |
18 |
23 |
27 |
3.6 |
0.85 |
RC2055-45 |
45 |
55.5 |
62.5 |
7.1 |
1.8 |
|
|
RC2055-20 |
20 |
27 |
32.5 |
4.8 |
1.35 |
RC2055-50 |
50 |
60.5 |
67.5 |
7.1 |
1.8 |
|
|
RC2055-22 |
22 |
29 |
34.5 |
4.8 |
1.35 |
RC2055-55 |
55 |
65.5 |
72.5 |
7.1 |
1.8 |
|
|
RC2055-25 |
25 |
32 |
37.5 |
4.8 |
1.35 |
RC2055-56 |
56 |
66.5 |
73.5 |
7.1 |
1.8 |
|
Model |
d |
D |
D1 |
L |
L1 |
|
Model |
d |
D |
D1 |
L |
L1 |
|
RC2055-60 |
60 |
70.5 |
77.5 |
7.1 |
1.8 |
RC2055-210 |
210 |
220.5 |
227.5 |
7.1 |
1.8 |
|
|
RC2055-63 |
63 |
73.5 |
80.5 |
7.1 |
1.8 |
RC2055-220 |
220 |
230.5 |
237.5 |
7.1 |
1.8 |
|
|
RC2055-65 |
65 |
75.5 |
82.5 |
7.1 |
1.8 |
RC2055-230 |
230 |
240.5 |
247.5 |
7.1 |
1.8 |
|
|
RC2055-70 |
70 |
80.5 |
87.5 |
7.1 |
1.8 |
RC2055-240 |
240 |
250.5 |
257.5 |
7.1 |
1.8 |
|
|
RC2055-80 |
80 |
90.5 |
97.5 |
7.1 |
1.8 |
RC2055-250 |
250 |
260.5 |
267.5 |
7.1 |
1.8 |
|
|
RC2055-90 |
90 |
100.5 |
107.5 |
7.1 |
1.8 |
RC2055-260 |
260 |
270.5 |
277.5 |
7.1 |
1.8 |
|
|
RC2055-100 |
100 |
110.5 |
117.5 |
7.1 |
1.8 |
RC2055-280 |
280 |
290.5 |
297.5 |
7.1 |
1.8 |
|
|
RC2055-110 |
110 |
120.5 |
127.5 |
7.1 |
1.8 |
RC2055-300 |
300 |
310.5 |
317.5 |
7.1 |
1.8 |
|
|
RC2055-115 |
115 |
125.5 |
132.5 |
7.1 |
1.8 |
RC2055-320 |
320 |
330.5 |
337.5 |
7.1 |
1.8 |
|
|
RC2055-120 |
120 |
130.5 |
137.5 |
7.1 |
1.8 |
RC2055-350 |
350 |
360.5 |
367.5 |
7.1 |
1.8 |
|
|
RC2055-125 |
125 |
135.5 |
142.5 |
7.1 |
1.8 |
RC2055-380 |
380 |
390.5 |
397.5 |
7.1 |
1.8 |
|
|
RC2055-130 |
130 |
140.5 |
147.5 |
7.1 |
1.8 |
RC2055-400 |
400 |
410.5 |
417.5 |
7.1 |
1.8 |
|
|
RC2055-140 |
140 |
150.5 |
157.5 |
7.1 |
1.8 |
RC2055-420 |
420 |
434 |
442 |
9.5 |
2.8 |
|
|
RC2055-150 |
150 |
160.5 |
167.5 |
7.1 |
1.8 |
RC2055-450 |
450 |
464 |
472 |
9.5 |
2.8 |
|
|
RC2055-160 |
160 |
170.5 |
177.5 |
7.1 |
1.8 |
RC2055-480 |
480 |
494 |
502 |
9.5 |
2.8 |
|
|
RC2055-170 |
170 |
180.5 |
187.5 |
7.1 |
1.8 |
RC2055-500 |
500 |
514 |
522 |
9.5 |
2.8 |
|
|
RC2055-180 |
180 |
190.5 |
197.5 |
7.1 |
1.8 |
RC2055-600 |
600 |
614 |
622 |
9.5 |
2.8 |
|
|
RC2055-190 |
190 |
200.5 |
207.5 |
7.1 |
1.8 |
RC2055-700 |
700 |
714 |
722 |
9.5 |
2.8 |
|
|
RC2055-200 |
200 |
210.5 |
217.5 |
7.1 |
1.8 |
RC2055-800 |
800 |
814 |
822 |
9.5 |
2.8 |
Opomba: Če zahtevane specifikacije niso navedene v tej tabeli, se obrnite na naše podjetje. Dobavimo lahko izdelke do velikosti 1600 mm.
