Namestitvena struktura in zahteve
1. Material gredi: običajno se uporabljata ogljikovo jeklo in nerjavno jeklo. Za visoke hitrosti se na površino nanese krom, HRC40-45.
2. Zasnova vrtljive gredi in utorov: površina gredi mora biti gladka in brez robov. Sledi spiralne obdelave lahko ustvarijo učinek črpanja, kar povzroči puščanje. Priporočljivo je, da se območje namestitve oljnega tesnila obrusi do površinske hrapavosti Ra0,1–0,5 µm, ki z naraščajočo hitrostjo postane bolj gladka. Za lažjo namestitev in demontažo morajo biti gred in utori zasnovani s posnetimi robovi ali zaobljenimi robovi. Glejte sliki 1 in 2.
|
Višina tesnjenja b |
b1(0,85xb) mm |
b2(b+0,3) mm |
r maks. |
|
7 |
5.95 |
7.3 |
0.5 |
|
8 |
6.80 |
8.3 |
0.5 |
|
10 |
8.50 |
10.3 |
0.5 |
|
12 |
10.30 |
12.3 |
0.7 |
|
15 |
12.75 |
15.3 |
0.7 |
|
20 |
17.00 |
20.3 |
0.7 |

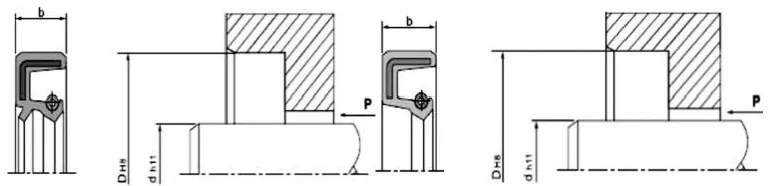

Slika 1. Zasnova posnetega utora
|
d |
d3 |
R |
|
<10 |
d-1,5 |
2 |
|
10~20 |
d-2,0 |
2 |
|
20~30 |
d-2,5 |
3 |
|
30~40 |
d-3,0 |
3 |
|
40~50 |
d-3,5 |
4 |
|
50~70 |
d-4,0 |
4 |
|
70~95 |
d-4,5 |
5 |
|
95~130 |
d-5,5 |
6 |
|
130~240 |
d-7,0 |
8 |
|
240~500 |
d-11,0 |
12 |
|
500~800 |
d-14,0 |
14 |
|
800~1250 |
d-18,0 |
16 |

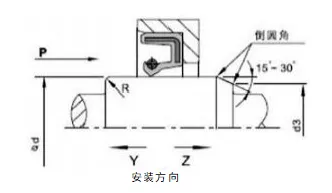

Slika 2 Zasnova posnetega roba vrtljive gredi
Dejavniki, ki vplivajo na delovanje ustnih tesnil rotacijske gredi

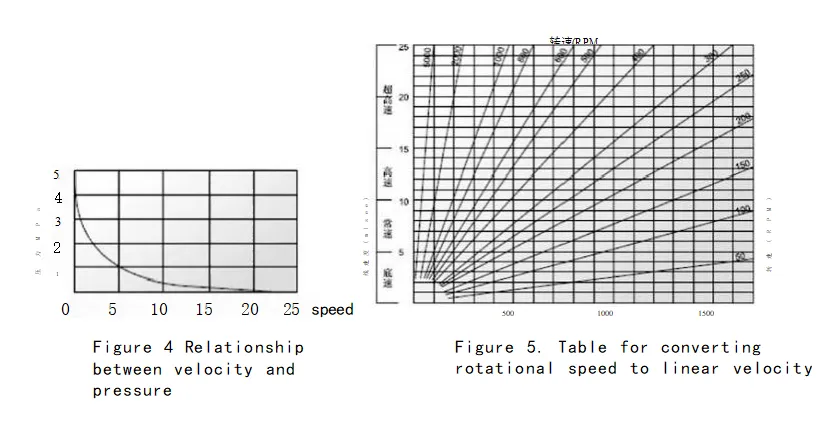

Obstaja več deset dejavnikov, ki vplivajo na učinek tesnjenja. Poleg samega oljnega tesnila, kot sta njegov material in struktura, tudi drugi dejavniki, kot so medij, temperatura, tlak, mazanje, hitrost in površinska hrapavost, neposredno vplivajo na učinek tesnjenja, ti dejavniki pa pogosto medsebojno delujejo. Naslednje tabele so samo za uporabnika.

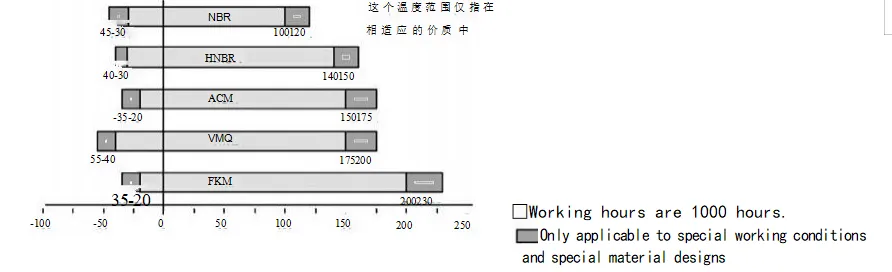

Slika 3. Vpliv temperature na oljno tesnilo
Montaža: Skrbna montaža je predpogoj za pravilno delovanje semeringov.
|
Diagram namestitve (vgradnja v votlino) |
||
|
Pravilen način namestitve |
Veljavni delovni pogoji |
Napačen način namestitve |
|
|
Ta metoda je uporabna samo, če sta čelna stran oljnega tesnila in čelna stran votline poravnana. Ko oprema za stiskanje deluje hitro, mora biti oljno tesnilo pravilno nameščeno; sicer lahko pride do neusklajenosti. |
|
|
|
Ta zasnova je primerna za situacije, ko je končna stran oljnega tesnila nižja od čelne strani votline. Tudi s hitrim stiskanjem lahko oljno tesnilo še vedno dobro namestite. Vendar pa tej vrsti vpenjala manjka radialno pozicioniranje, zato mora aksialna pravokotnost ravne plošče in tlačne gredi stiskalne naprave doseči določeno natančnost. |
|
|
|
Ta metoda je primerna za situacije, ko je končna ploskev oljnega tesnila nižja od čelne ploskve votline. Pri hitrem stiskanju opreme je ključnega pomena zagotoviti, da je oljno tesnilo pravilno nameščeno; sicer lahko pride do neusklajenosti. |
 |
|
|
Ta metoda je primerna samo za vzdrževanje ali preproste pogoje namestitve, kjer tlačna oprema ni na voljo. Ker med montažo ni mogoče doseči popolnoma enakomernega stiskanja, so neizogibne različne težave pri montaži. Zasnovan je predvsem za preprečevanje radialne neusklajenosti med namestitvijo, ki bi lahko deformirala oljno tesnilo, ali za preprečevanje poškodbe gume spojnega dela oljnega tesnila (zunanji krog) zaradi premorov med namestitvijo. Zato ta način namestitve na splošno ni priporočljiv. |
|

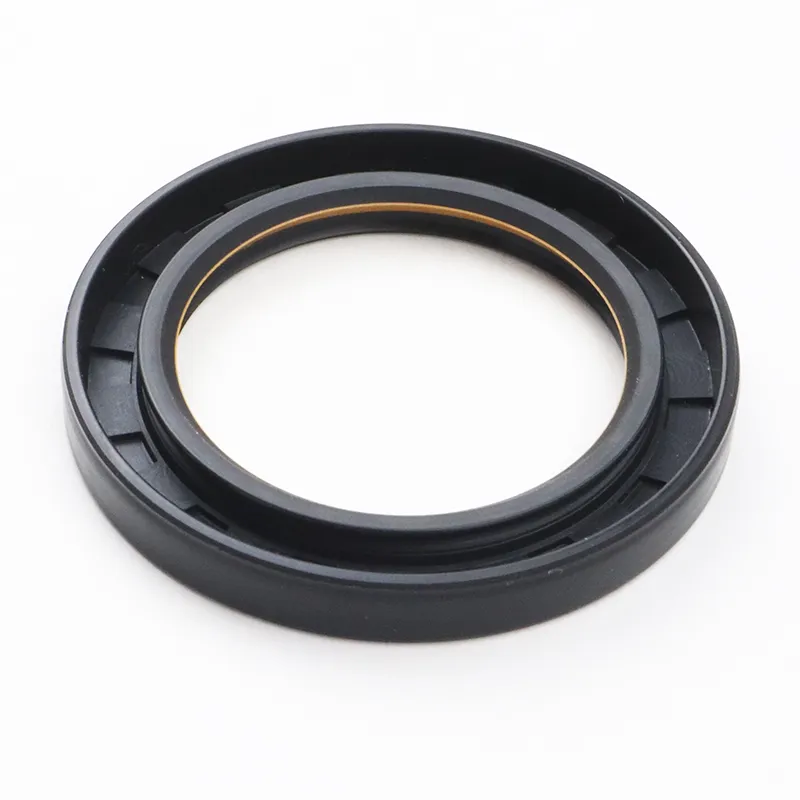

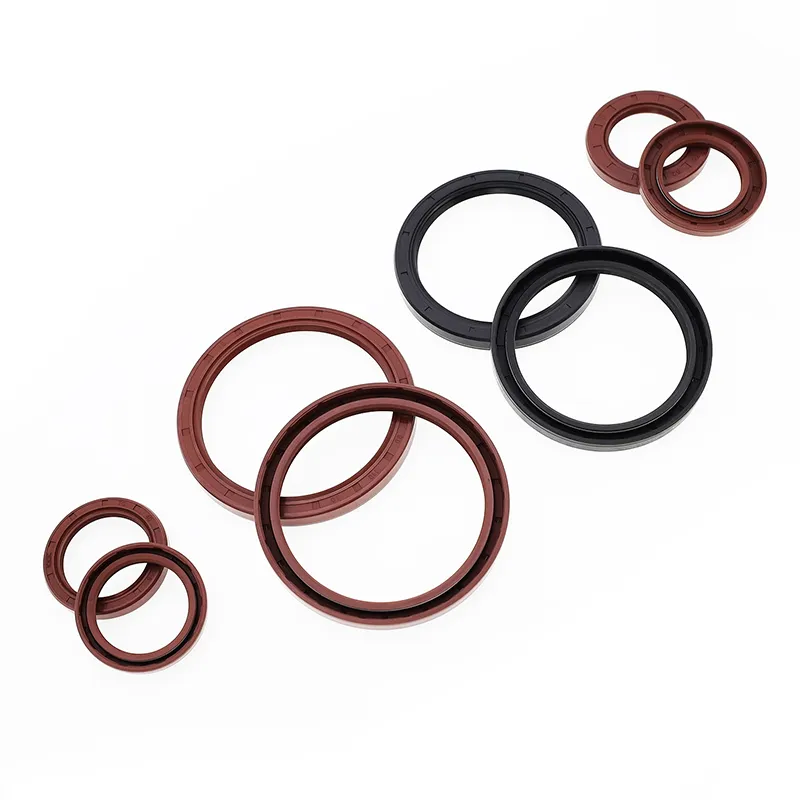

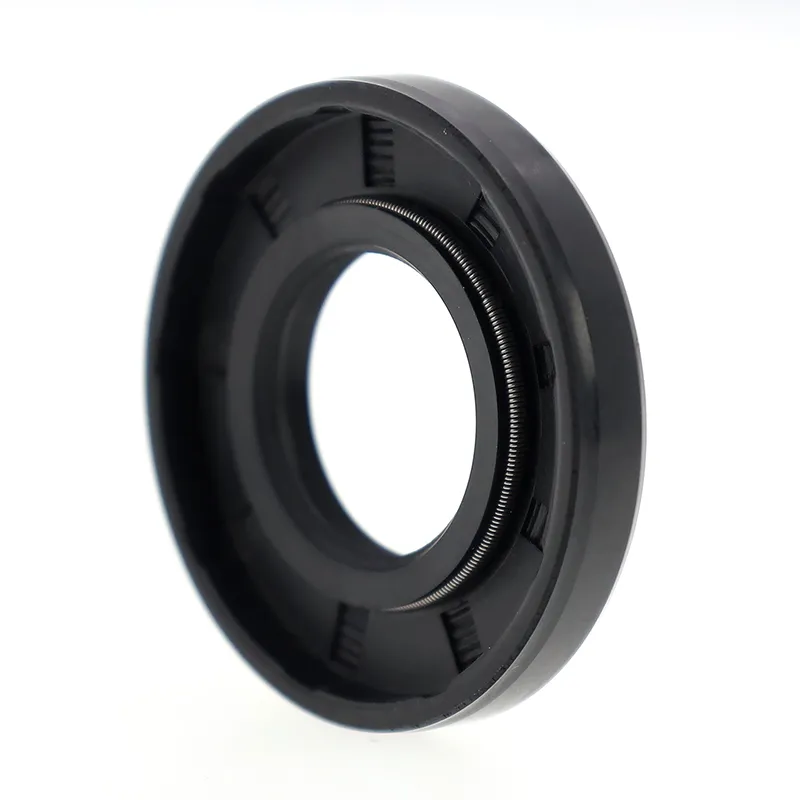

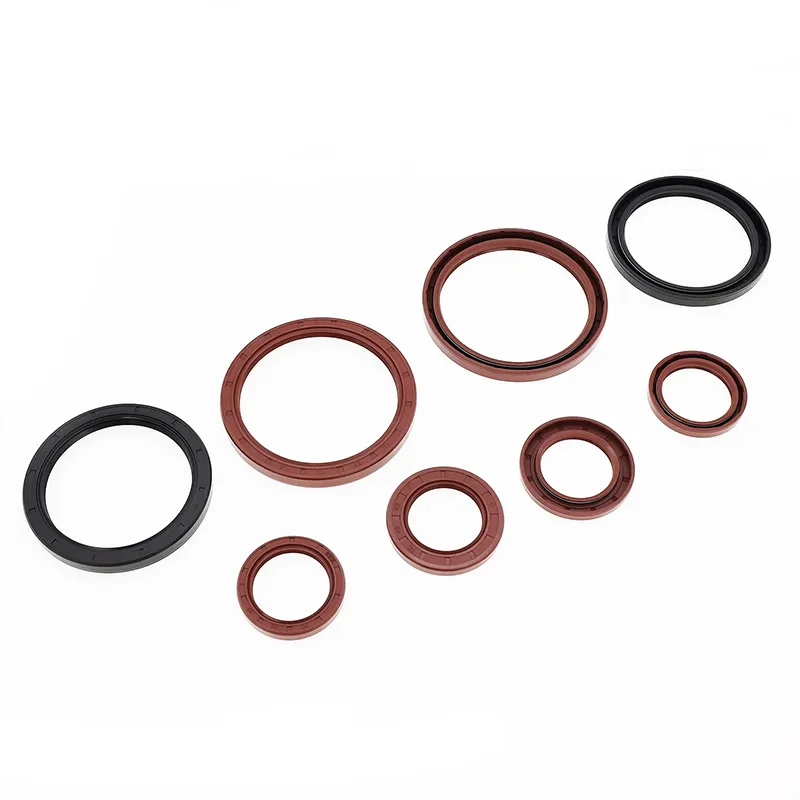

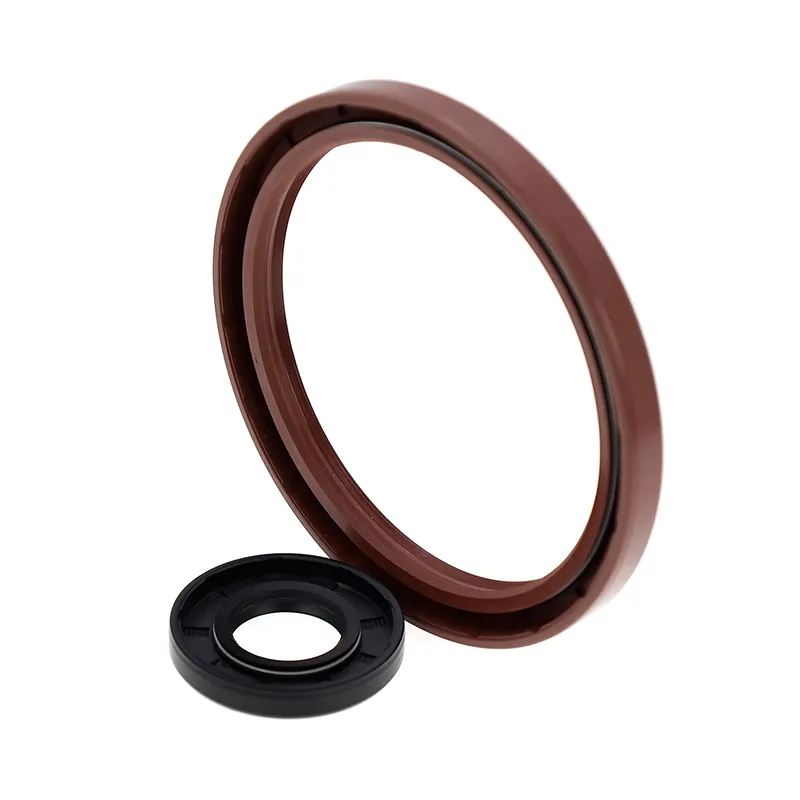

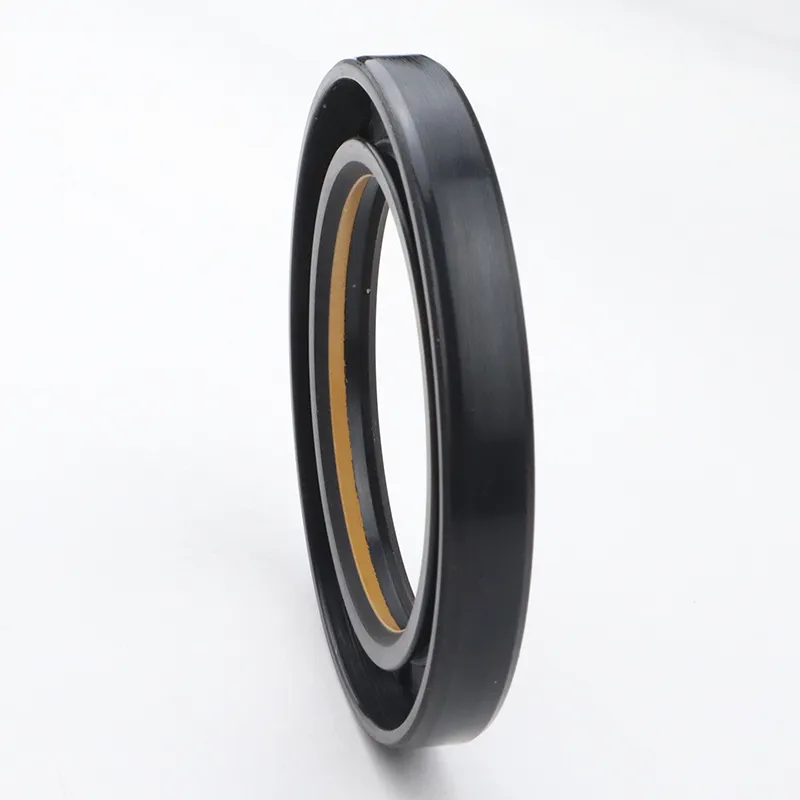

TC/SC/TB/SB oljna tesnila

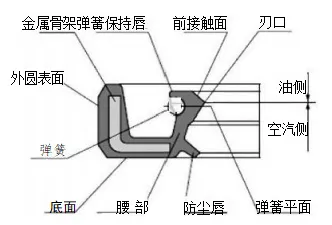

Oba sta sestavljena iz kovinskega okvirja, vzmeti in gumijastega telesa. Kovinski okvir zagotavlja podporo, vzmet pa deluje z radialno silo na tesnilni rob. Oba modela TC in TB imata protiprašno odporen pomožni rob, primeren za aplikacije, kjer je na eni strani tesnilni medij, na drugi pa prah. Modeli TB/SB imajo kovinski zunanji krog, zaradi česar je oljno tesnilo v votlini bolj varno in natančno. Vendar pa je sposobnost tesnjenja zunanjega kroga omejena za nizko viskozne in plinaste medije; zato je pri vgradnji in uporabi priporočljivo nanesti tesnilno maso na zunanji krog.
|
Oblika prečnega prereza |
Model |
Aplikacija |
Pritisk |
Temperatura |
Hitrost |
Srednje |
Material |
|
|
TC |
Tesnjenje, odporno na prah |
0,03 MPa |
-30~+160 |
20m/s |
Mazalno olje in mast |
NBR/FKM + ogljikovo jeklo |
|
|
SC |
Tesnjenje |
|||||
|
|
TB |
Tesnjenje, odporno na prah |
-30~+100 |
25m/s |
Voda, mazalno olje, mast |
NBR + ogljikovo jeklo |
|
|
|
SB |
Tesnjenje |
Naročite model TC-d*D*b
|
Specifikacija |
Specifikacija |
Specifikacija |
Specifikacija |
Specifikacija |
Specifikacija |
Specifikacija |
|
TC-6*17*3,5 |
TC-9*25*7 |
TC-10*30*7 |
TC-12*25*10 |
TC-13*25*7 |
TC-14*32*8 |
TC-15*30*7 |
|
TC-7*18*7 |
TC-10*18*7 |
TC-11*22*7 |
TC-12*26*7 |
TC-13*26*7 |
TC-14*32*10 |
TC-15*30*8 |
|
TC-8*18*7 |
TC-10*19*7 |
TC-I1*25*7 |
TC-12*28*7 |
TC-13*28*7 |
TC-14*35*7 |
TC-15*30*10 |
|
TC-8*20*7 |
TC-10*20*5 |
TC-11*30*10 |
TC-12*28*8 |
TC-13*30*8 |
TC-14*35*8 |
TC-15*32*7 |
|
TC-8*22*7 |
TC-10*20*7 |
TC-12*19*3 |
TC-12*30*7 |
TC-14*24*7 |
TC-14*40*7 |
TC-15*32*10 |
|
TC-8*22*8 |
TC-10*22*5 |
TC-12*20*7 |
TC-12*30*10 |
TC-14*25*7 |
TC-15*22*8 |
TC-15*35*7 |
|
TC-8*25*7 |
TC-10*22*7 |
TC-12*21*7 |
TC-12*32*7 |
TC-14*26*7 |
TC-15*24*7 |
TC-15*35*8 |
|
TC-8*25*8 |
TC-10*22*8 |
TC-12*22*5 |
TC-12*32*10 |
TC-14*27*7 |
TC-15*25*5 |
TC-15*35*10 |
|
TC-8*30*7 |
TC-10*22*10 |
TC-12*22,5*5,5 |
TC-12*35*7 |
TC-14*28*7 |
TC-15*25*7 |
TC-15*38*7 |
|
TC-9*16*5 |
TC-10*24*7 |
TC-12*22*7 |
TC-12*35*10 |
TC-14*28*8 |
TC-15*25*8 |
TC-15*38*8 |
|
TC-9*18*7 |
TC-10*25*5 |
TC-12*22*8 |
TC-12,7*22,22*5 |
TC-14*28*10 |
TC-15*26*7 |
TC-15*38*10 |
|
TC-9*19*7 |
TC-10*25*7 |
TC-12*24*6 |
TC-12,7*25,4*7 |
TC-14*29*7 |
TC-15*27*7 |
TC-15*40*8 |
|
TC-9*20*7 |
TC-10*25*10 |
TC-12*24*7 |
TC-12,7*26*8 |
TC-14*30*7 |
TC-15*27*8 |
TC-15*40*10 |
|
TC-9*22*7 |
TC-10*26*7 |
TC-12*25*7 |
TC-12,7*30*8 |
TC-14*30*10 |
TC-15*28*7 |
TC-15*42*7 |
|
TC-9*24*7 |
TC-10*28*7 |
TC-12*25*8 |
TC-13*23*7 |
TC-14*32*7 |
TC-15*28*10 |
TC-15*42*8 |
