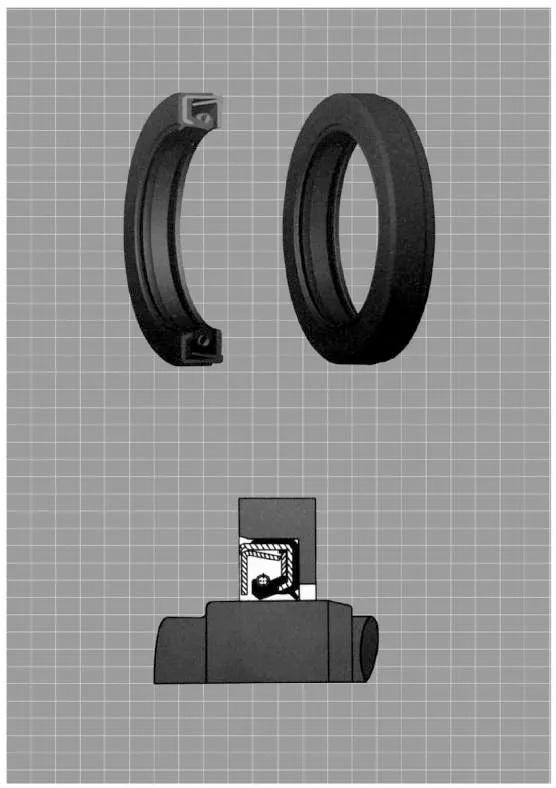

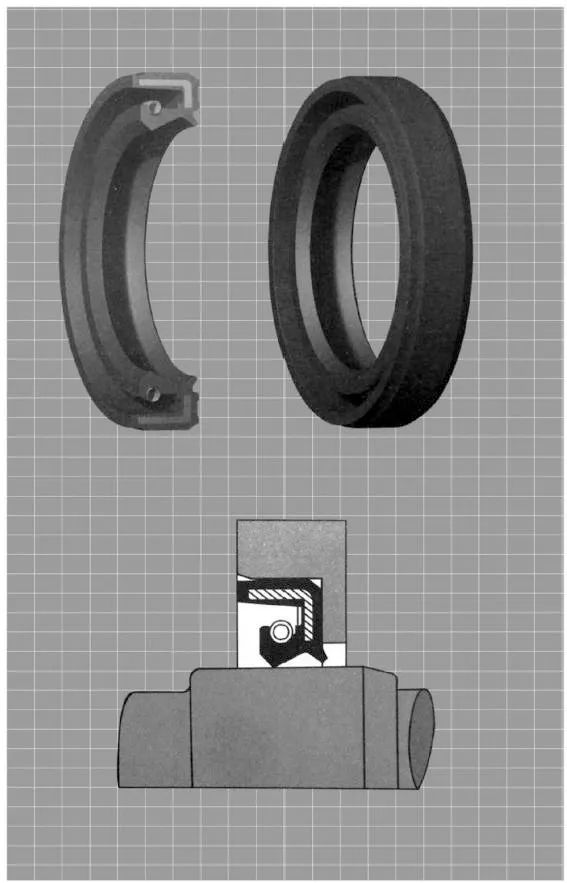

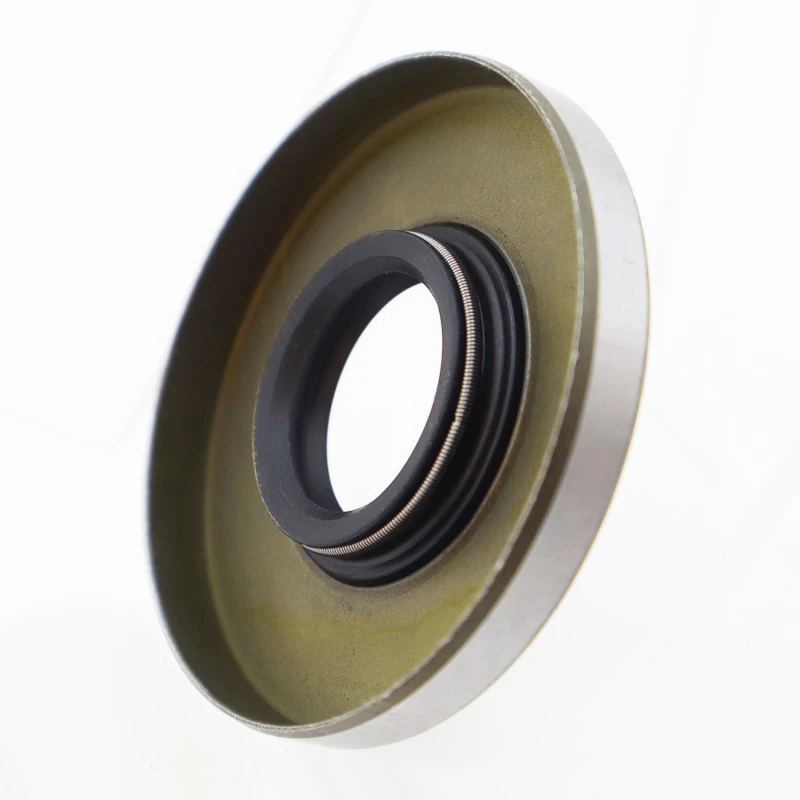

Ogrodje oljnega tesnila je sestavljeno iz treh delov: tesnilnega telesa, ojačitvenega skeleta in samozatezne vijačne vzmeti. Tesnilno telo je nadalje razdeljeno na dno, pas, rezalni rob in tesnilno ustnico, odvisno od lokacije. Običajno je v prostem stanju notranji premer oljnega tesnila okvirja manjši od premera gredi, kar kaže določeno "interferenčno prileganje".
Zato, ko je oljno tesnilo vstavljeno v sedež tesnila in gred, elastičnost rezalnega roba tesnila in kontrakcijska sila samozatezne vijačne vzmeti ustvarita radialno vpenjalno silo na gredi, kar povzroči optimalno tesnjenje.
Material
NBR (nitril butadien kavčuk)
Srednje
Hidravlično olje na osnovi
Delovna temperatura
-25°C do +100°C
Hitrost
-
Delovni tlak
0,3 MPa
Trdota materiala
-
|

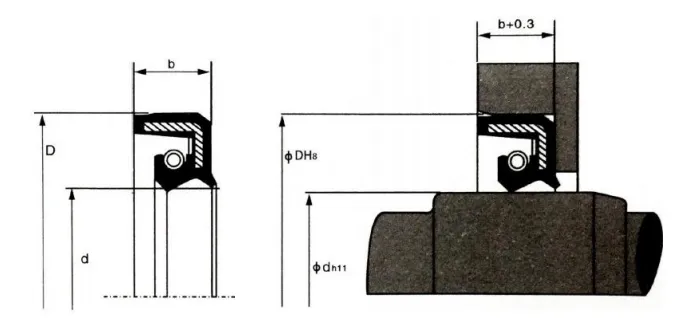

Model |
d |
D |
b |
Model naročila |
|
RCTCV |
7 |
20 |
7 |
RCTCV-7 |
|
RCTCV |
8 |
18 |
7 |
RCTCV-8 |
|
RCTCV |
8 |
22 |
7 |
RCTCV-8A |
|
RCTCV |
10 |
25 |
7 |
RCTCV-10 |
|
RCTCV |
12 |
25 |
7 |
RCTCV-12 |
|
RCTCV |
13 |
28 |
7 |
RCTCV-13 |
|
RCTCV |
14 |
28 |
7 |
RCTCV-14 |
|
RCTCV |
15 |
30 |
7 |
RCTCV-15 |
|
RCTCV |
16 |
30 |
7 |
RCTCV-16 |
|
RCTCV |
17 |
35 |
8 |
RCTCV-17 |
|
RCTCV |
18 |
35 |
8 |
RCTCV-18 |
|
RCTCV |
19 |
35 |
8 |
RCTCV-19 |
|
RCTCV |
20 |
32 |
8 |
RCTCV-20 |
|
RCTCV |
20 |
40 |
11 |
RCTCV-20A |
|
RCTCV |
22 |
35 |
8 |
RCTCV-22 |
|
RCTCV |
22 |
42 |
11 |
RCTCV-22A |
|
RCTCV |
23 |
42 |
11 |
RCTCV-23 |
|
RCTCV |
24 |
40 |
8 |
RCTCV-24 |
|
RCTCV |
25 |
40 |
8 |
RCTCV-25 |
|
RCTCV |
25 |
45 |
11 |
RCTCV-25A |
|
RCTCV |
26 |
42 |
8 |
RCTCV-26 |
|
RCTCV |
27 |
47 |
11 |
RCTCV-27 |
|
RCTCV |
28 |
48 |
11 |
RCTCV-28 |
|
RCTCV |
30 |
42 |
7 |
RCTCV-30 |
|
RCTCV |
30 |
50 |
11 |
RCTCV-30A |
|
RCTCV |
32 |
52 |
11 |
RCTCV-32 |
|
RCTCV |
34 |
54 |
11 |
RCTCV-34 |
|
RCTCV |
35 |
55 |
11 |
RCTCV-35 |
|
RCTCV |
38 |
58 |
11 |
RCTCV-38 |
|
RCTCV |
40 |
62 |
11 |
RCTCV-40 |
|
RCTCV |
42 |
65 |
12 |
RCTCV-42 |
|
RCTCV |
45 |
68 |
12 |
RCTCV-45 |
|
RCTCV |
48 |
70 |
12 |
RCTCV-48 |
|
RCTCV |
50 |
72 |
12 |
RCTCV-50 |
|
RCTCV |
52 |
75 |
12 |
RCTCV-52 |
|
RCTCV |
55 |
78 |
12 |
RCTCV-55 |
|
RCTCV |
58 |
80 |
12 |
RCTCV-58 |
|
RCTCV |
60 |
82 |
12 |
RCTCV-60 |
|
RCTCV |
62 |
85 |
12 |
RCTCV-62 |
RCTCN visokotlačno oljno tesnilo z dvojnimi ustnicami
Pregled: Celotna skeletna zasnova, odporna na pritisk, zmanjša deformacijo ustnic, zaradi česar je primerna za tesnjenje vrtljivih gredi v aplikacijah pod tlakom.
Materiali: NBR (nitril butadien kavčuk)
Mediji: hidravlično olje na osnovi nafte
Delovna temperatura (°C): -25 do +100
Hitrost: -
Delovni tlak: 1 MPa
Trdota materiala: -
Zakaj izbrati Ruichen?
Obsežen sistem testiranja: imamo obsežen laboratorij za testiranje materialov in izdelkov, vključno z:
● Testiranje mehanskih lastnosti materiala (stroj za natezno testiranje itd.).
● Namenska miza za preskušanje delovanja hidravličnih tesnil, življenjske dobe in rotacijskih tesnil.
● Specializirane zmogljivosti testiranja za visokotlačna tesnila, ki lahko izvajajo teste odpornosti proti zagonu, učinkovitosti in vzdržljivosti pri tlakih, ki presegajo 200 MPa.
Verodostojne kvalifikacije in priznanja: Smo nacionalno visokotehnološko podjetje in "Specializirano, izpopolnjeno in inovativno" podjetje na ravni province, ki ima več kot 40 nacionalnih patentov (vključno z več patenti za izume).
Prispevek industrije: Smo član kitajskega združenja industrije hidravličnih in pnevmatskih tesnil in sodelujemo pri pripravi osnutkov nacionalnih standardov ter služimo kot enota za zbiranje ponudb v industriji.
