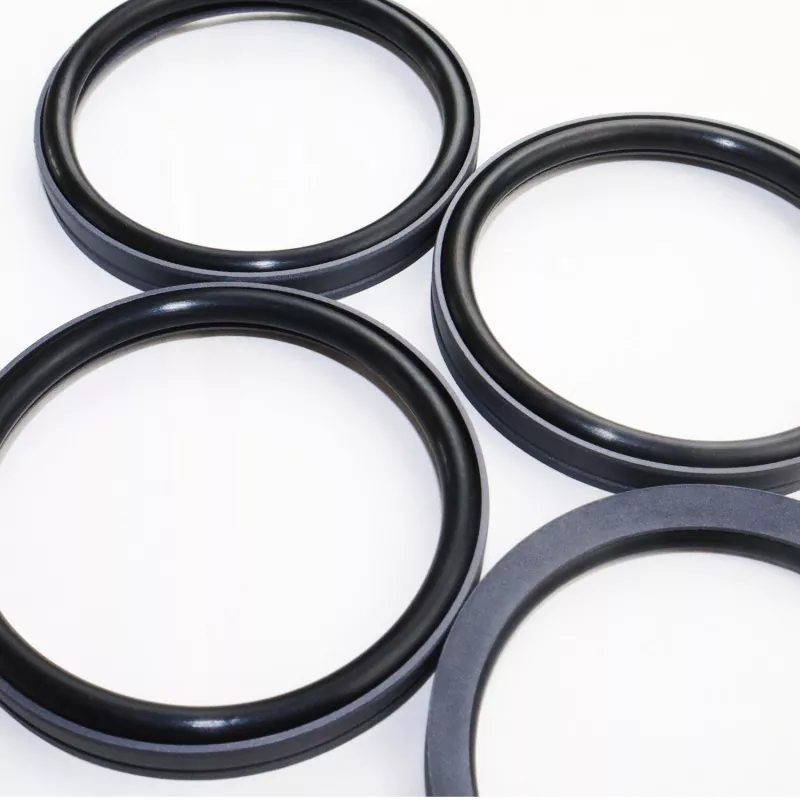

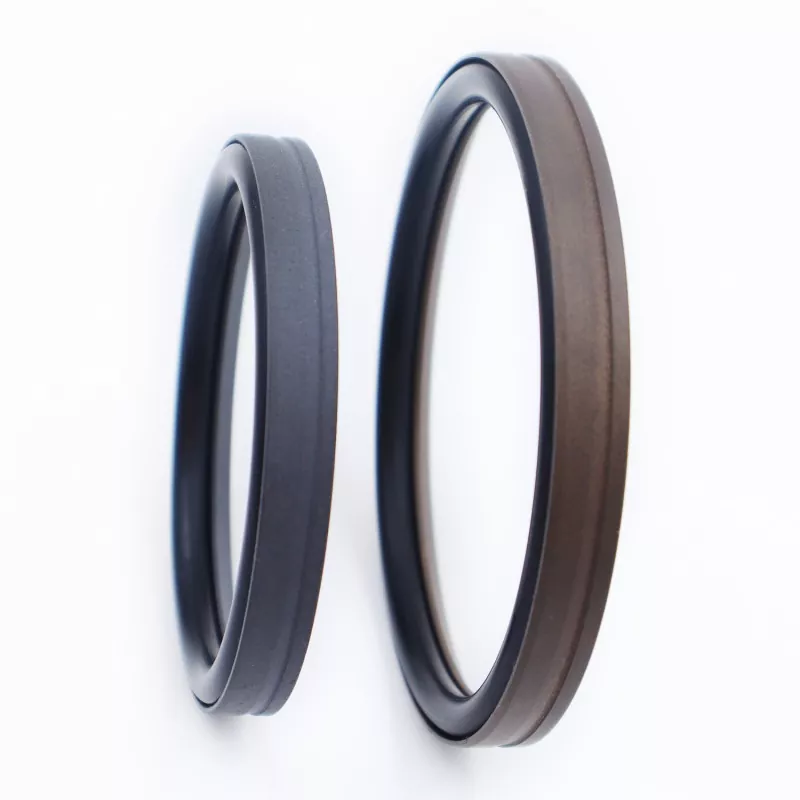

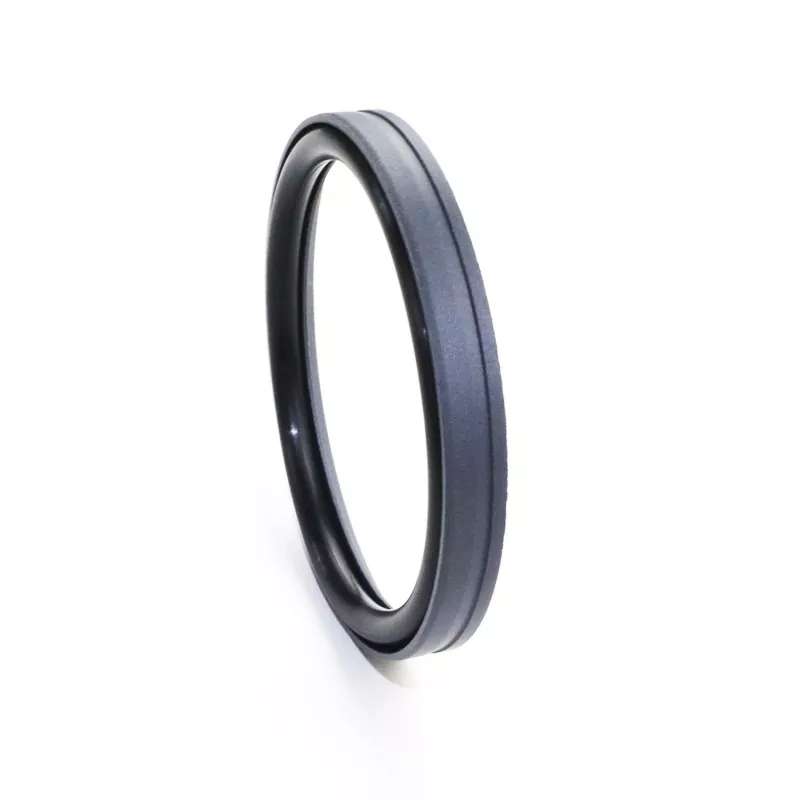

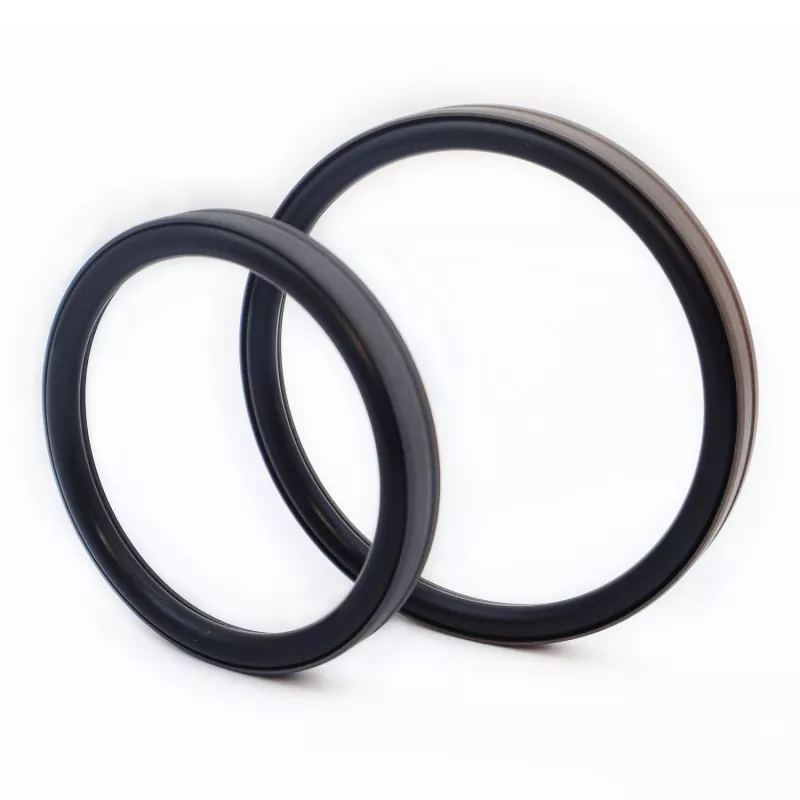

Kombinirano tesnilo tipa nožne izvrtine je sestavljeno iz tesnilnega obroča v obliki noge iz PTFE (ali PTFE kompozita) in gumijastega O-tesnila; zasnovan je za tesnjenje z enojnim delovanjem v hidravličnih in pnevmatskih izmeničnih aplikacijah. Razvrščen je v serijo RC53 in RC54 na podlagi ujemajočega O-tesnila (v skladu s standardom GB1235). Zahvaljujoč oblikovanju tesnilnega obroča s tankimi ustnicami ponuja odlično naknadno kompenzacijo in vrhunsko tesnjenje. Dobro se obnese v pogojih visokega in nizkega tlaka, deluje brez "zdrsa" (polzenja), podpira dolgoročno tesnjenje brez olja in se pogosto uporablja za bate visokotlačnih cilindrov.

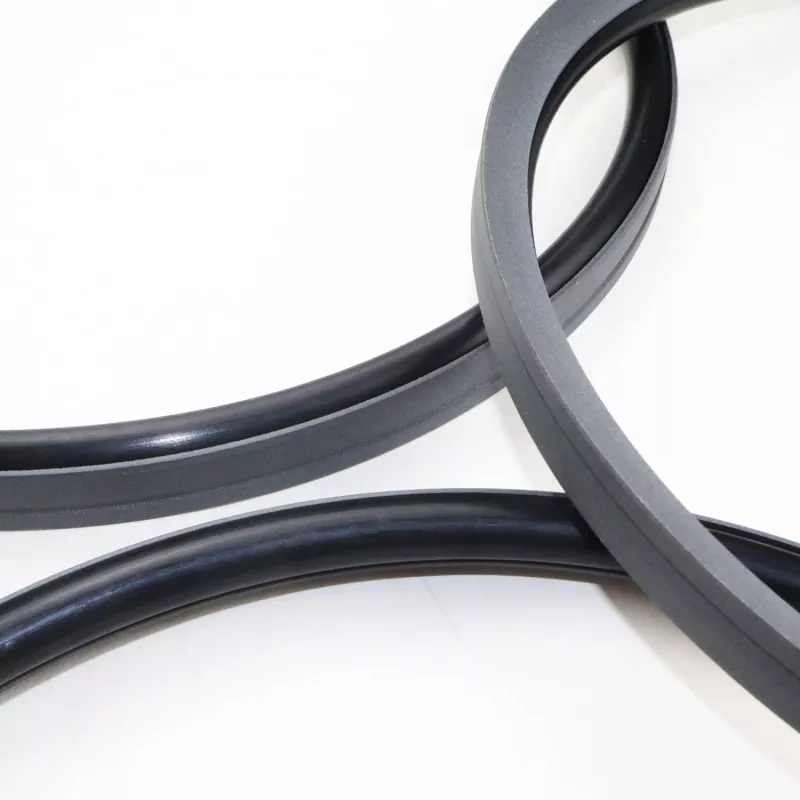

Klinasti utor na tesnilni površini v obliki stopala povečuje celovitost tesnjenja in odpornost proti kontaminaciji, hkrati pa zmanjšuje trenje. Strukturna zasnova tudi izboljša nosilnost tesnila na pritisk. Na splošno ni primeren za vgradnjo v zaprte utore.
1. Primerno za hidravlične in pnevmatske aplikacije;
2. Odlična zmogljivost tesnjenja v pogojih visokega in nizkega tlaka;
3. nizko trenje, minimalen upor proti odlomu, gladko gibanje, enako dinamično in statično trenje ter brez zdrsa;
4. Dolga življenjska doba; primeren za mazanje brez olja;
5. Primerno za visokotlačno in ultravisokotlačno tesnjenje;
Mejne vrednosti se ne smejo pojavljati hkrati.
|
Tlak (MPa) |
Temperatura (°C) |
Hitrost m/s |
Mediji |
|
≤100 |
-35 do +100 (z NBR O-tesnilom) |
≤6 |
Hidravlična olja na mineralni osnovi, ognjeodporne tekočine (HFA/HFB), plini itd. |
|
-20 do +180 (z O-tesnilom FKM) |
1. Združljivi materiali O-tesnila vključujejo: R01 nitrilni kavčuk (NBR), R02 fluoroelastomer (FKM) itd.
2. Material tesnilnega obroča: standardni material PTFE3; drugi razpoložljivi materiali vključujejo PTFE2, PTFE4 in drugo visoko zmogljivo plastiko.
Model naročila: RC53-80x69,6x9,8-PTFE3-R01
Premer izvrtine x premer utora x širina utora | PTFE3: Modificirana koda materiala PTFE | R01: koda materiala O-tesnila
Na voljo je katera koli velikost v območju parametrov
|
Razpon zaslonke D H9 |
Premer utora d h9 |
Širina utora L+0,2 |
Radialna zračnost Smax |
Posnemanje Zmin |
Premer žice O-tesnila narediti |
|
|
<40Mpa |
<60Mpa |
|||||
|
13~24 |
D-5.4 |
5.2 |
0.25 |
0.15 |
4 |
2.65 |
|
25~49 |
D-7.2 |
6.6 |
0.25 |
0.2 |
5 |
3.55 |
|
50~121 |
D-10.4 |
9.8 |
0.3 |
0.2 |
7 |
5.30 |
|
122~1500 |
D-13.6 |
12.8 |
0.35 |
0.25 |
10 |
7.00 |

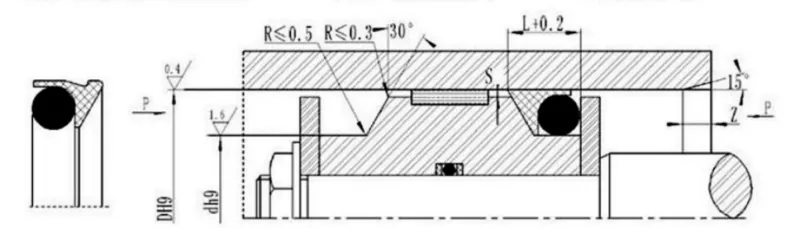

Združljivo z O-obročki GB1235; dobavljiva je lahko katera koli velikost znotraj določenega obsega.
|
Razpon zaslonke D H9 |
Premer utora d h9 |
Širina utora L+0,2 |
Radialna zračnost Smax |
Posnemanje Zmin |
Premer žice O-tesnila narediti |
|
|
<40Mpa |
<60Mpa |
|||||
|
12~49 |
D-7,0 |
6.6 |
0.25 |
0.2 |
5 |
3.5 |
|
50~169 |
D-11.0 |
10.5 |
0.3 |
0.2 |
7 |
5.7 |
|
170~1500 |
D-16.6 |
15.5 |
0.5 |
0.3 |
12 |
8.6 |
Opomba: Za tlake >60 MPa se uporablja toleranca prileganja H8/8 na območju podnožja tesnila, zračnost tesnila pri ultravisokem tlaku Smax pa je <0,05.
