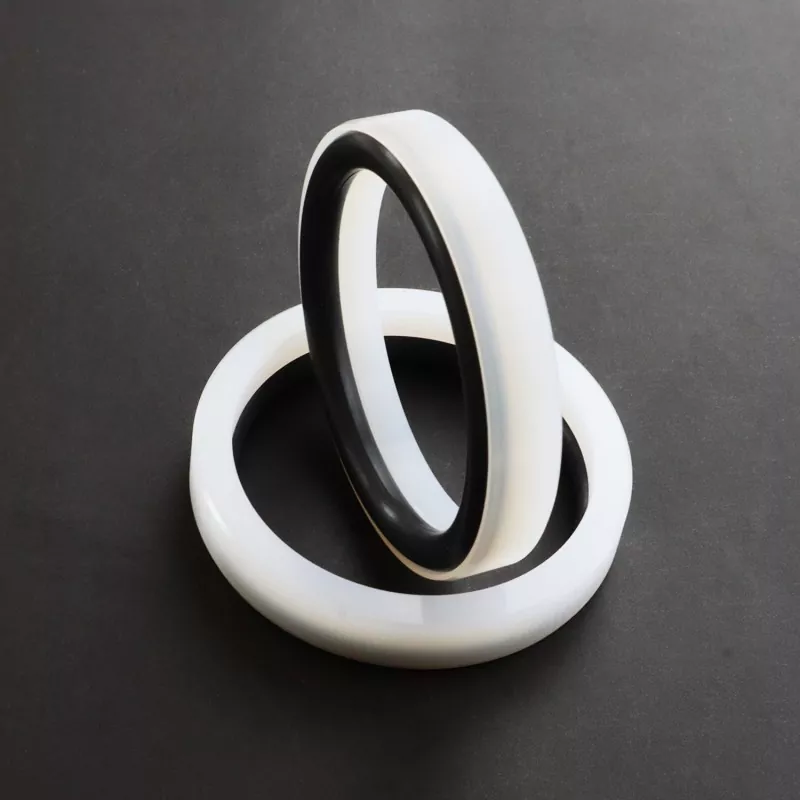

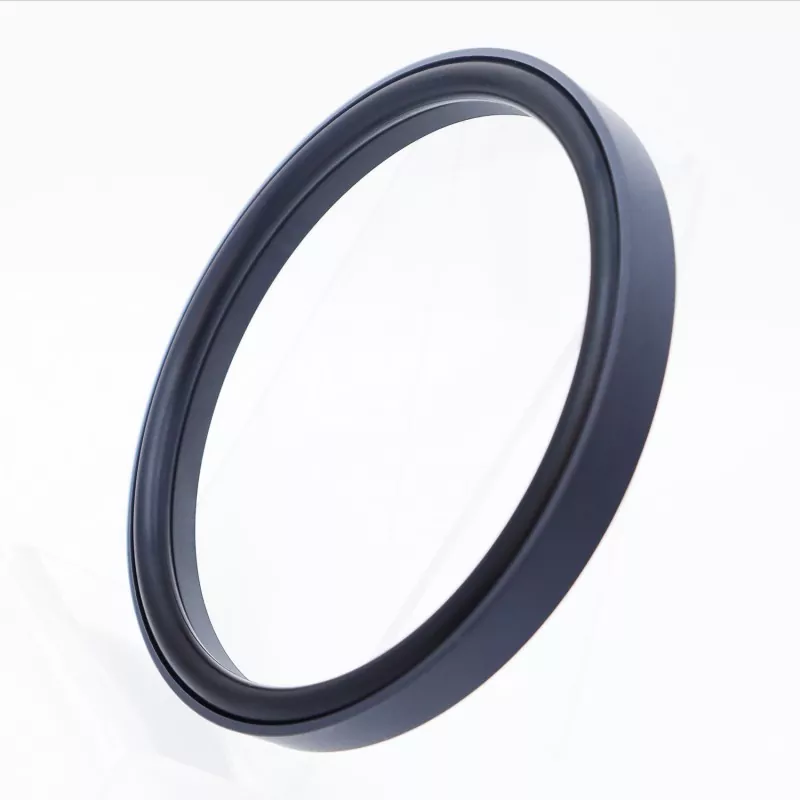

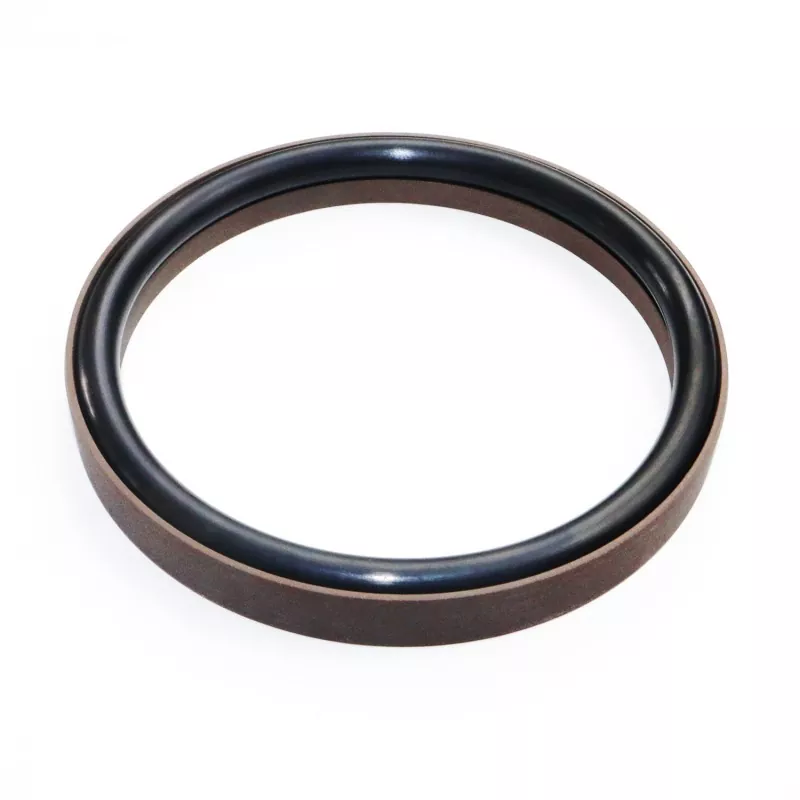

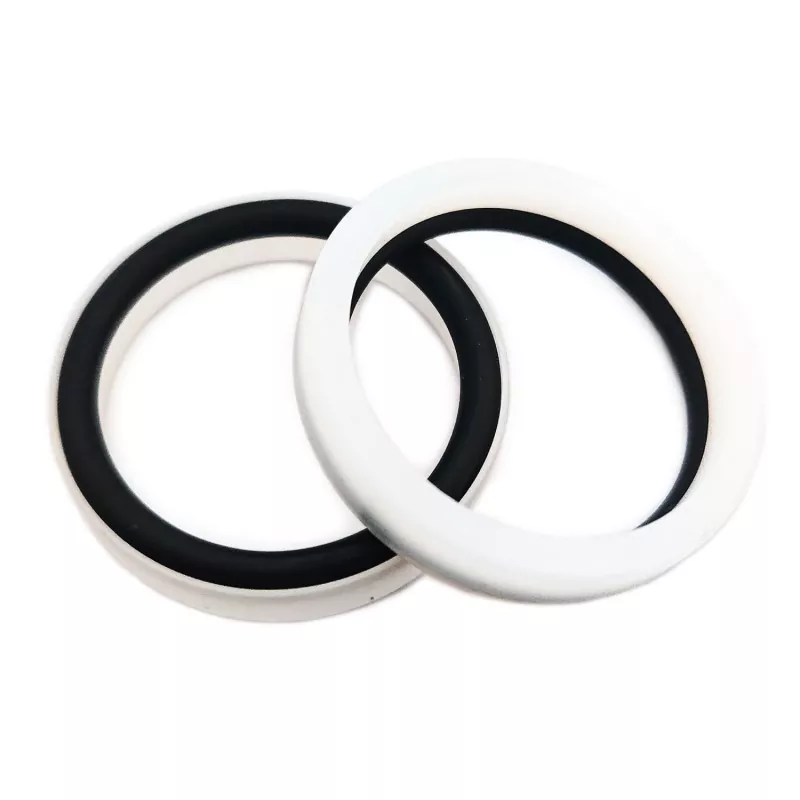

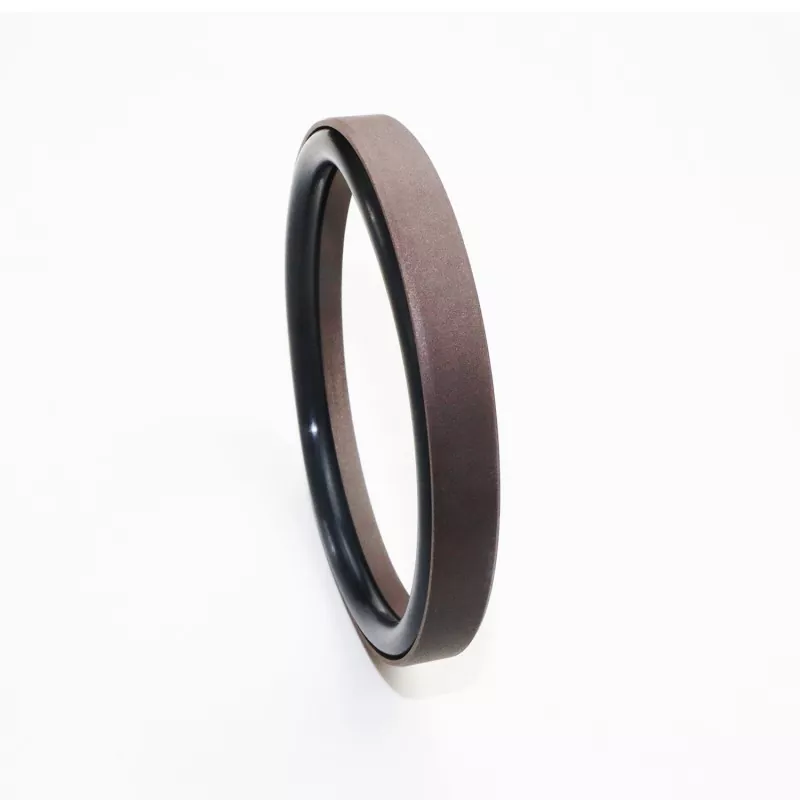

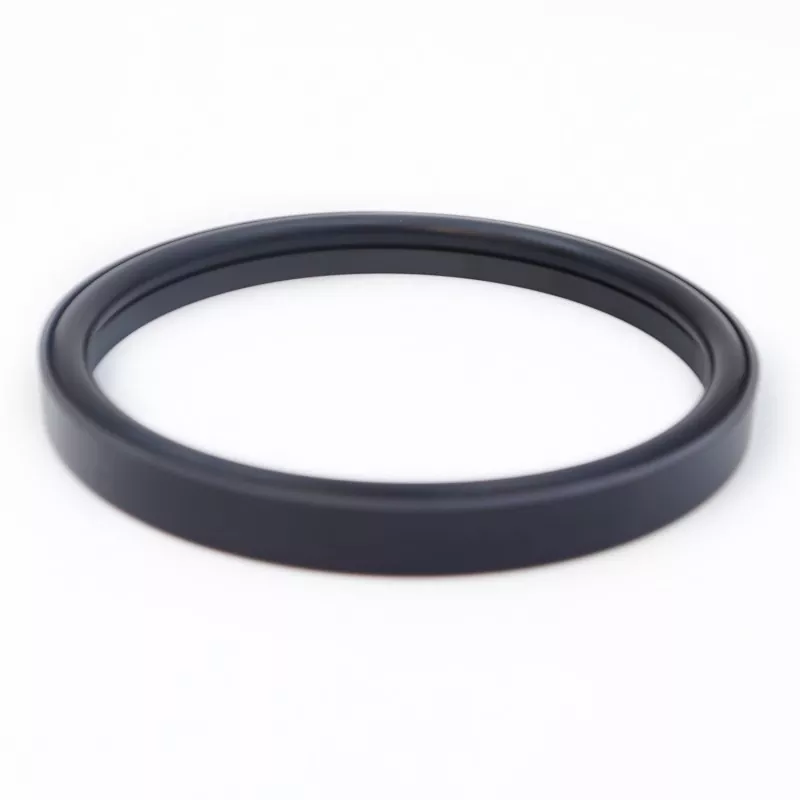

Kombinirano tesnilo z ojačanimi stopnicami za palico (zasnovano za uporabo pri ultravisokem tlaku in uporabi na vodni osnovi) je sestavljeno iz ojačanega pravokotnega tesnilnega obroča iz PTFE (ali PTFE kompozita) in gumijastega O-tesnila. Na voljo je v serijah RC58 in RC59, odvisno od specifičnega uporabljenega O-tesnila (v skladu s standardom GB1235). Ponuja zmogljivost z nizkim trenjem—zagotavlja ničelni upor ob zagonu in gladko povratno gibanje brez zdrsa—in je primeren za dolgotrajno delovanje v okoljih brez olja, s čimer se znatno zmanjša verjetnost okvare opreme in znižajo stroški vzdrževanja.
Zahvaljujoč optimizirani debelini tesnilnega obroča je tesnilo učinkovito tudi pri uporabi z vodo ali drugimi mediji z nizko viskoznostjo. Strukturna zasnova ojačanega tesnilnega obroča prav tako povečuje njegovo odpornost na visoke in ultra visoke pritiske. Na splošno tega tesnila ni mogoče namestiti v zaprt utor.
1. Nizko trenje: minimalen zagonski upor, gladko gibanje, enako dinamično in statično trenje ter brez zdrsa;
2. Dolga življenjska doba: primeren za mazanje brez olja;
3. Primerno za tesnjenje visokotlačnih in ultravisokotlačnih sistemov, kot tudi medijev z nizko viskoznostjo, kot je voda;
Mejne vrednosti se ne smejo pojavljati hkrati.
|
Tlak (MPa) |
Temperatura (°C) |
Hitrost m/s |
Mediji |
|
≤200 |
-35 do +100 (z NBR O-tesnilom) |
≤6 |
Hidravlična olja na mineralni osnovi, ognjeodporne tekočine (HFA/HFB), voda itd. |
|
-20 do +200 (z O-tesnilom FKM) |
1. Združljivi materiali O-tesnila vključujejo: RO1 nitrilni kavčuk (NBR), RO2 fluoroelastomer (FKM) itd.
2. Material tesnilnega obroča: standardni material PTFE3; alternativni materiali vključujejo PTFE2, PTFE4 in druge visoko zmogljive plastike.
Model naročila: RC58—80x69.2x10.5—PTFE3—R01
Model - premer izvrtine x premer utora x širina utora | PTFE3 – koda modificiranega PTFE materiala | R01 - Koda materiala O-tesnila
Na voljo so specifikacije v območju parametrov.
|

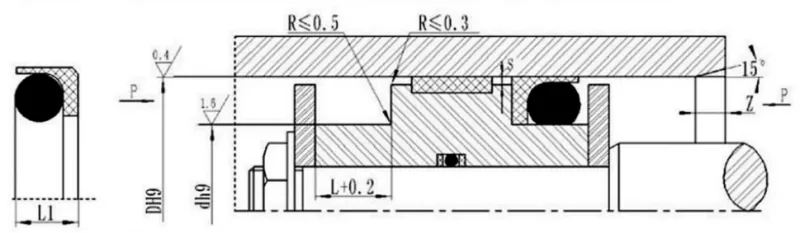

Standardni model DH9 RC58 |
Lahka obremenitev DH9 RC58-Q |
Težka DH9 RC58-Z |
Premer utora d h9 |
Širina utora L+0,2 |
Višina tesnila L1 |
Radij kota Rmaks |
Radialna zračnost Smax |
Posnemanje Zmin |
Premer žice O-tesnila narediti |
|
|
<20MPA |
<60MPA |
|||||||||
|
8~12.9 |
13~23.9 |
- |
D-3.7 |
4.7 |
4.2 |
0.3 |
0.2 |
0.15 |
3 |
1.8 |
|
13~23.9 |
24~49,9 |
9~12.9 |
D-5.4 |
6.1 |
5.5 |
0.4 |
0.25 |
0.15 |
4 |
2.65 |
|
24~49,9 |
50~121,9 |
13~23.9 |
D-7.1 |
7.6 |
6.8 |
0.4 |
0.25 |
0.2 |
5 |
3.55 |
|
50~121,9 |
122~690,9 |
24~49,9 |
D-10.8 |
10.5 |
9.6 |
0.5 |
0.3 |
0.2 |
7 |
5.30 |
|
122~690,9 |
691~999 |
50~121,9 |
D-14.3 |
13.6 |
12.4 |
0.6 |
0.35 |
0.25 |
10 |
7.00 |
|
691~999 |
1000~1599 |
122~690,9 |
D-17.2 |
15.5 |
14.1 |
0.7 |
0.5 |
0.3 |
12 |
8.6 |
|
1000~1599 |
> 1600 |
691~999 |
D-20 |
18.6 |
16.8 |
0.8 |
0.6 |
0.4 |
15 |
10.0 |
|
> 1600 |
- |
1000~1599 |
D-24 |
21.8 |
19.8 |
1 |
0.7 |
0.6 |
20 |
12.0 |
Opomba: za tlake >60 MPa se uporablja toleranca prileganja H8/f8 na območju dna tesnila; za ultravisokotlačno tesnjenje, Smax < 0,05.
Združljivo z O-obročki GB1235; dobavljiva je lahko katera koli velikost znotraj določenega obsega parametrov.
|
Razpon zaslonke D H9 |
Premer utora d h9 |
Širina utora L+0,2 |
Radialna zračnost Smax |
Radij kota Rmaks |
Posnemanje Zmin |
Premer žice O-tesnila narediti |
|
|
<20MPA |
<60MPA |
||||||
|
10~54 |
D-7.1 |
7.5 |
0.25 |
0.2 |
0.4 |
5 |
3.5 |
|
55~165 |
D-11.5 |
11.0 |
0.3 |
0.2 |
0.5 |
7 |
5.7 |
|
166~1500 |
D-17.2 |
15.5 |
0.5 |
0.3 |
0.7 |
12 |
8.6 |
