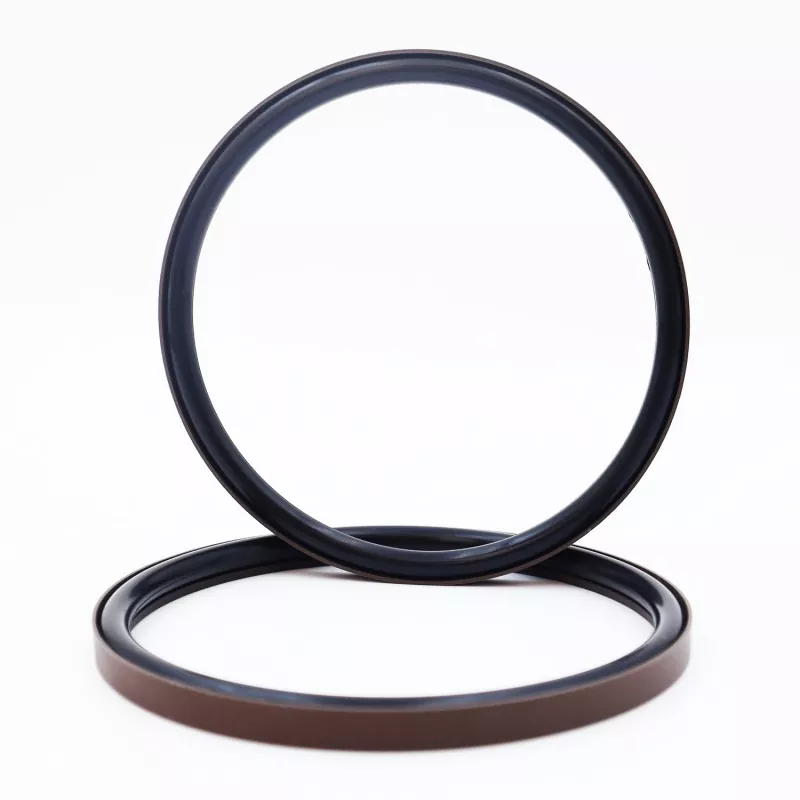

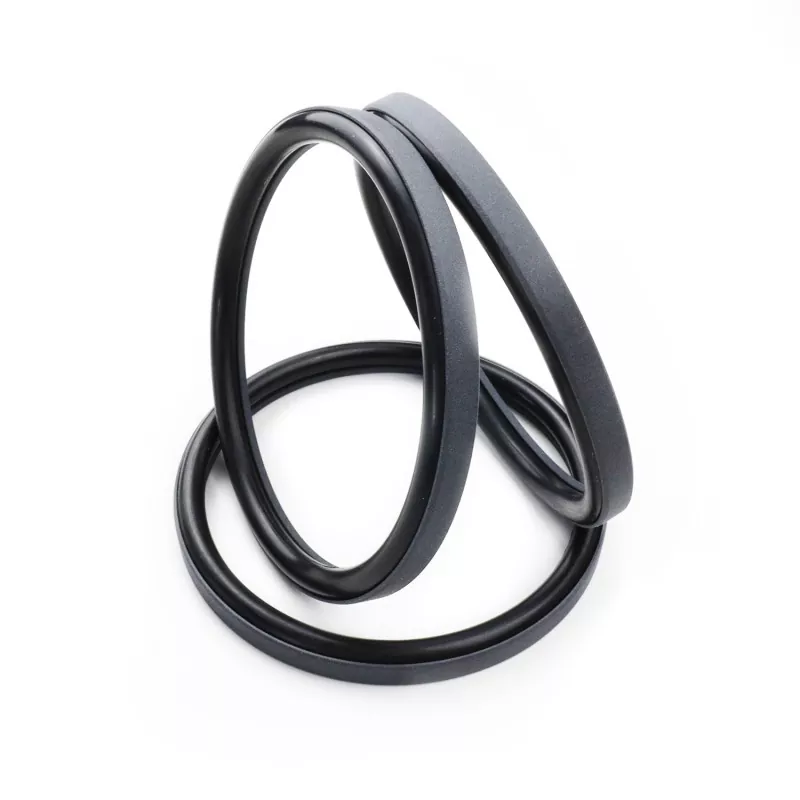

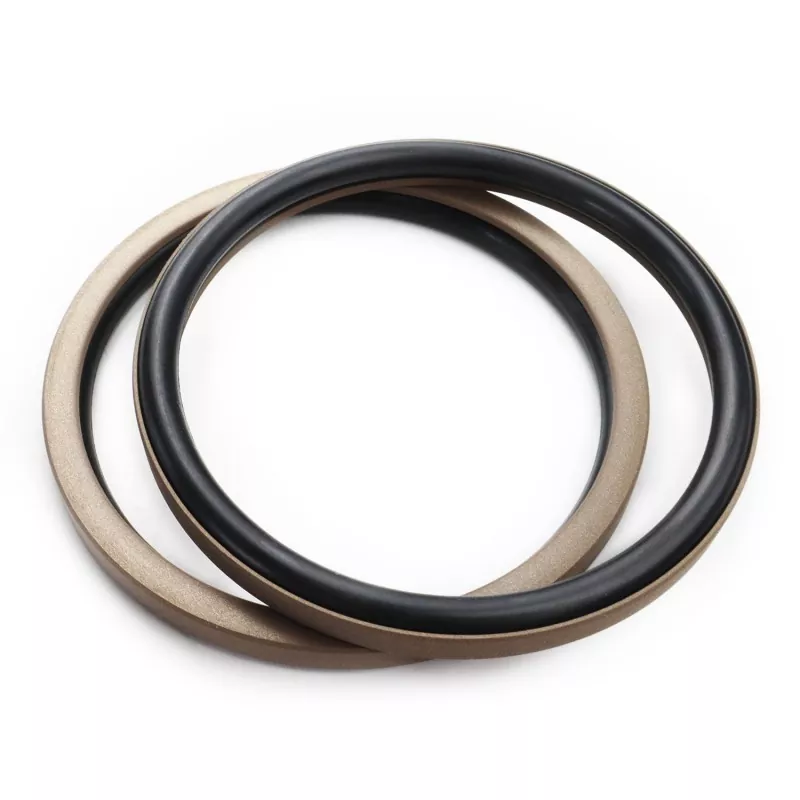

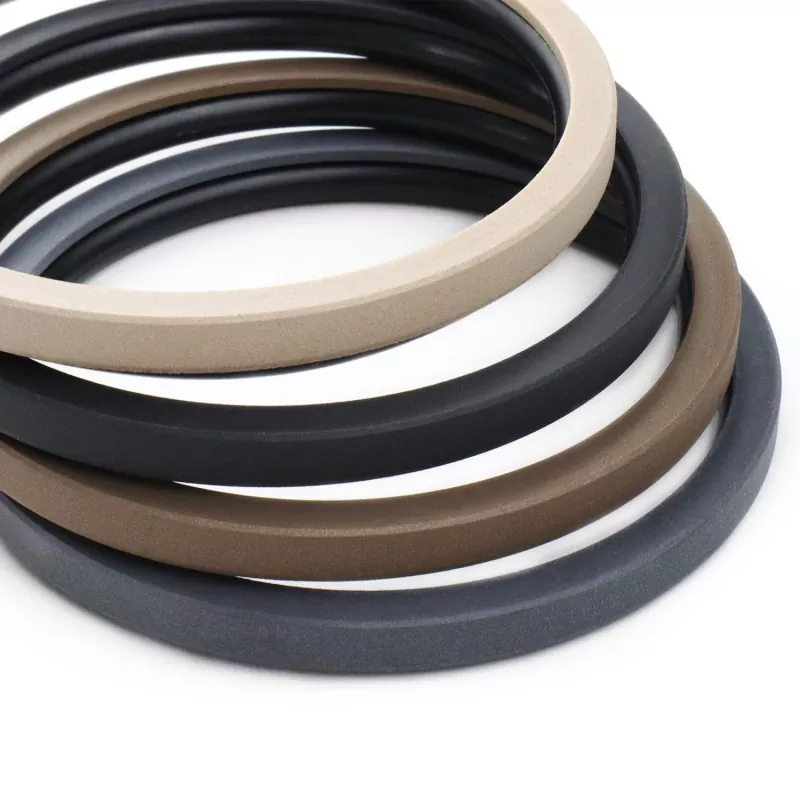

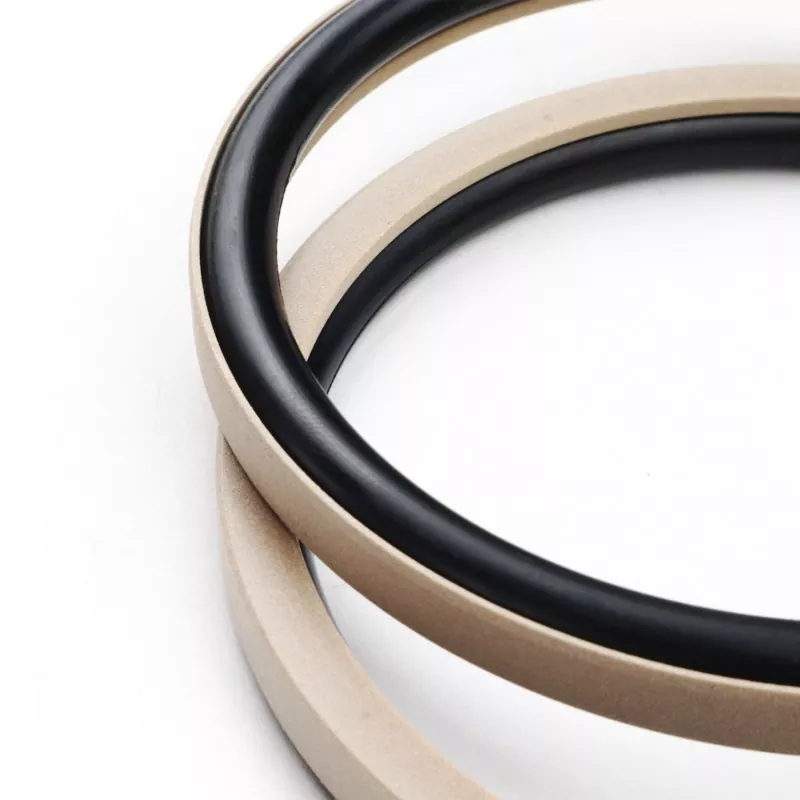

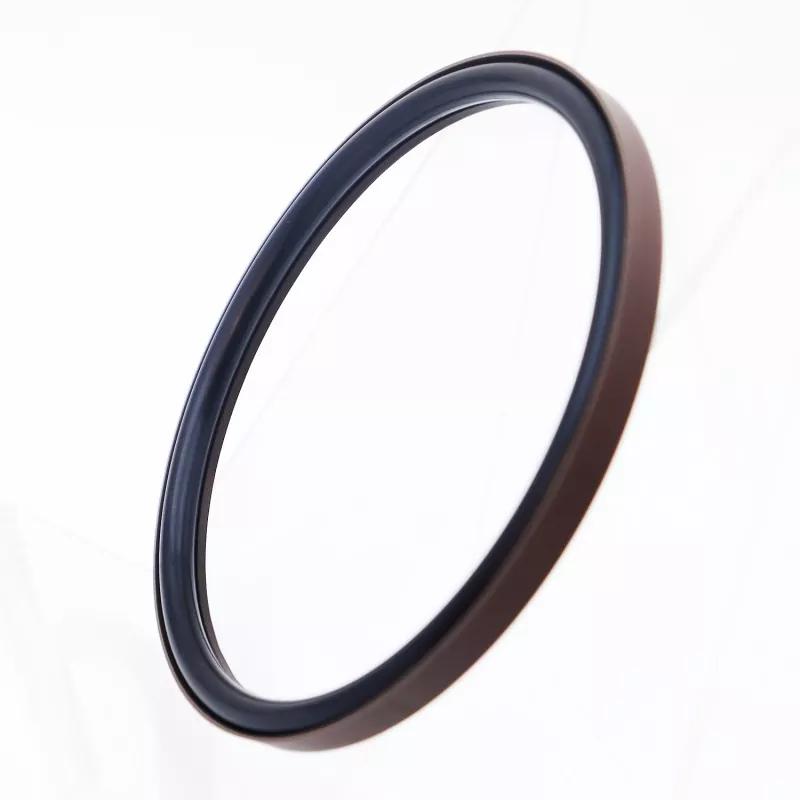

Pravokotno kombinirano tesnilo za bat je sestavljeno iz pravokotnega tesnilnega obroča iz PTFE (ali PTFE kompozita) in gumijastega O-tesnila; zasnovan je za tesnjenje z enojnim delovanjem v hidravličnih in pnevmatskih izmeničnih aplikacijah. Razvrščen je v serije RC51 in RC52 na podlagi ujemajočega se O-tesnila (v skladu s standardom GB1235). Pravokotni tesnilni obroč ima zasnovo s tankimi ustnicami, ki ponuja odlične zmožnosti naknadne kompenzacije, kar ima za posledico vrhunsko učinkovitost tesnjenja.
Izdelek nudi nizek koeficient trenja in minimalno trenje pri zlomu. Zagotavlja uravnoteženo dinamično in statično trenje, deluje gladko brez "stick-slip" (sunkovitega gibanja), podpira pogoje mazanja brez olja in se ponaša z dolgo življenjsko dobo.
Njegova kompaktna struktura se prilega standardnim utorom in omogoča enostavno namestitev in vzdrževanje, zaradi česar je idealna izbira tesnil za batne sklope različnih hidravličnih cilindrov.
1. Primerno za hidravlične in pnevmatske aplikacije;
2. Odlično tesnjenje v okoljih z visokim in nizkim tlakom;
3. Nizko trenje, minimalno trenje pri zlomu, gladko delovanje, uravnoteženo dinamično in statično trenje ter brez zdrsa;
4. Dolga življenjska doba; primeren za mazanje brez olja;
5. Kompaktna oblika; enostaven za namestitev in vzdrževanje;
Mejne vrednosti se ne smejo pojavljati hkrati.
|
Tlak (MPa) |
Temperatura (°C) |
Hitrost m/s |
Mediji |
|
≤70 |
-35 do +100 (z NBR O-tesnilom) |
≤6 |
Hidravlična olja na mineralni osnovi, ognjeodporne tekočine (HFA/HFB), plini itd. |
|
-20 do +180 (z O-tesnilom FKM) |
1. Materiali za priloženi O-tesnilo vključujejo: R01 nitrilni kavčuk (NBR), R02 fluoroelastomer (FKM) itd.
2. Material tesnilnega obroča: standardni material PTFE3; druge razpoložljive možnosti vključujejo PTFE2, PTFE4 in drugo visoko zmogljivo plastiko.
Model naročila: RC51—80x70x7.6—PTFE3—R01
Model - izvrtina cilindra x premer utora x širina utora | PTFE3: Modificirana koda materiala PTFE | R01: koda materiala O-tesnila
Na voljo so specifikacije znotraj navedenih razponov.
|

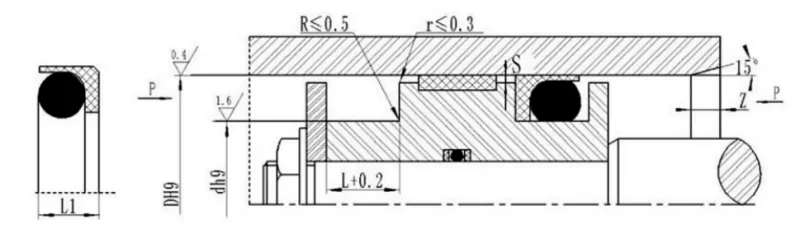

Standardni model DH9 RC51 |
Lahka obremenitev DH9 RC51-Q |
Težka DH9 RC51-Z |
Premer utora d h9 |
Širina utora L+0,2 |
Višina tesnila L1 |
Radialna zračnost Smax |
Posnemanje Zmin |
Premer žice O-tesnila do |
|
|
<20MPA |
<40MPA |
||||||||
|
8~12 |
12.9 ~ 23.9 |
- |
D-3,5 |
3.2 |
2.8 |
0.2 |
0.15 |
3 |
1.8 |
|
12.9 ~ 23.9 |
24~49,9 |
- |
D-5.3 |
4.2 |
3.8 |
0.25 |
0.15 |
4 |
2.65 |
|
24~49,9 |
50~121,9 |
12.9 ~ 23.9 |
D-6,8 |
5.2 |
4.7 |
0.25 |
0.2 |
5 |
3.55 |
|
50~121,9 |
122~690,9 |
24~49,9 |
D-10,0 |
7.6 |
7 |
0.3 |
0.2 |
7 |
5.30 |
|
122~690,9 |
691~999 |
50~121,9 |
D-13,0 |
9.6 |
8.8 |
0.35 |
0.25 |
10 |
7.00 |
|
691~999 |
1000~1599 |
122~690,9 |
D-15.9 |
11.6 |
10.5 |
0.5 |
0.3 |
12 |
8.6 |
|
1000~1599 |
≥1600 |
691~999 |
D-17.8 |
14.8 |
13.5 |
0.6 |
0.4 |
15 |
10.0 |
|
≥1600 |
- |
1000~1599 |
D-21.2 |
17.8 |
16.3 |
0.7 |
0.6 |
20 |
12.0 |
Opombe:1. Lahke serije je lažje namestiti v zaprte utore, širše od 30 mm.
2. Glede namestitve v zaprte utore se posvetujte s podjetjem.
3. Za tlake, ki presegajo 40 MPa, uporabite toleranco prileganja H8/f8 za osnovno območje tesnila.
