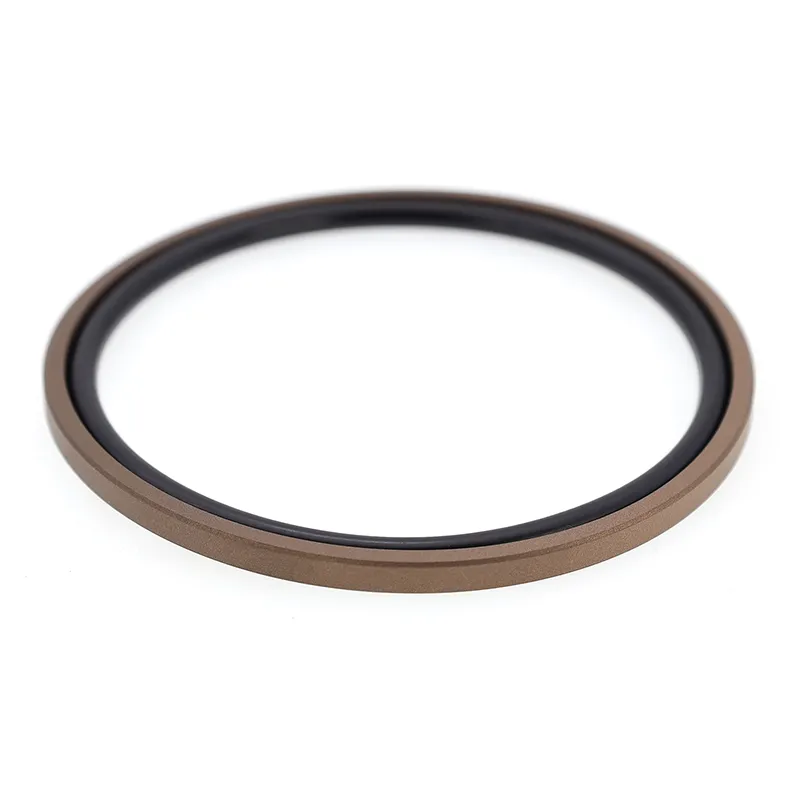

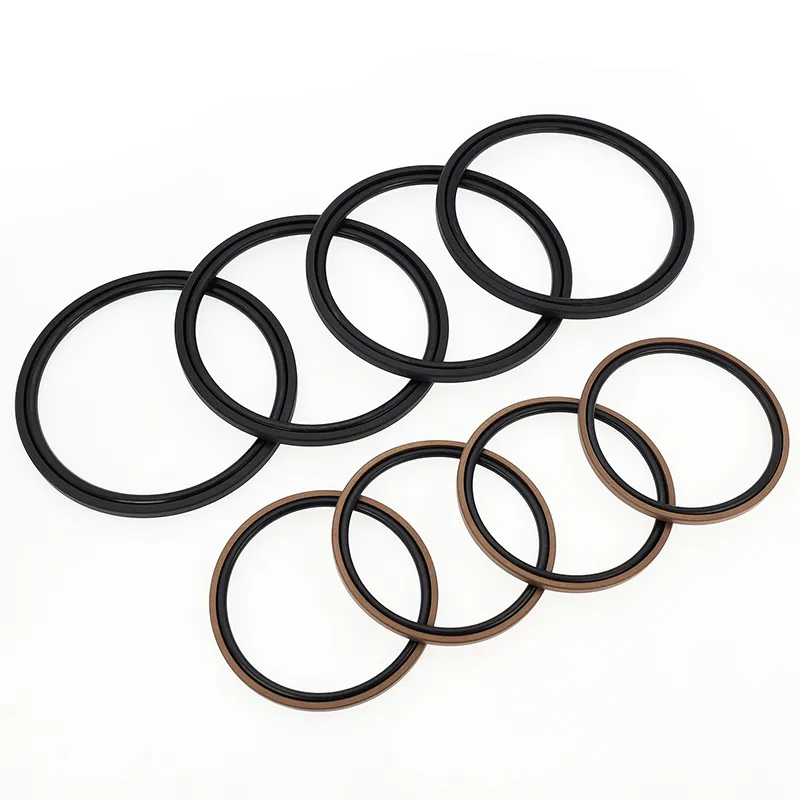

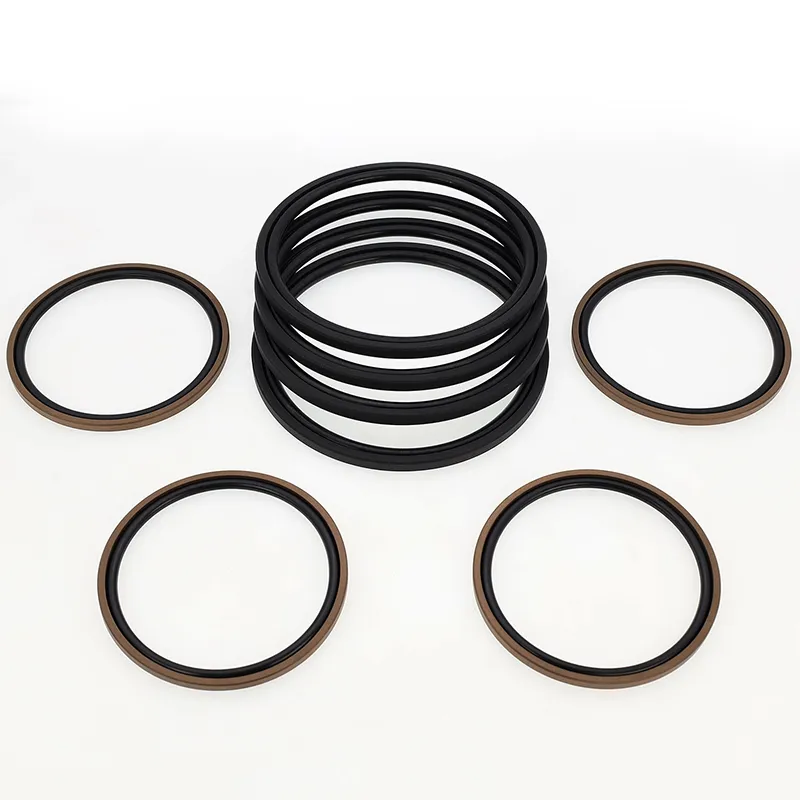

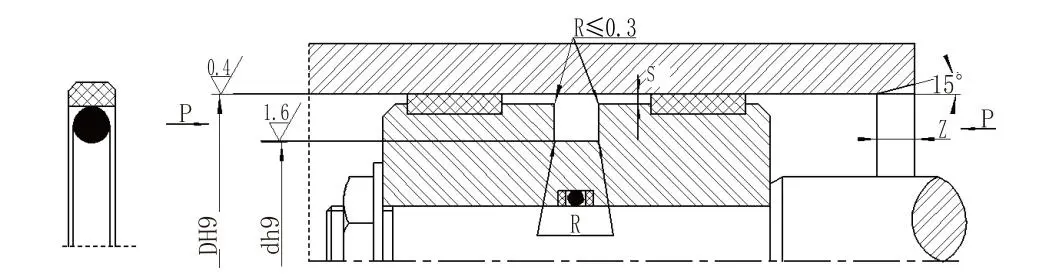

Kvadratno kombinirano tesnilo (Glyd Ring Seal) za bate (izvrtina) je sestavljeno iz pravokotnega tesnilnega obroča, polnjenega s PTFE, in O-tesnila. Primeren je za dvosmerno tlačno tesnjenje pri izmeničnem hidravličnem gibanju. O-obroč zagotavlja radialno silo in kompenzira obrabo tesnilnega obroča. Običajno se uporablja v povezavi z vodilnim obročem. Pri premerih valjev, manjših od 30 mm, je treba uporabiti zasnovo z deljenimi (odprtimi) utori.
1. nizko trenje, nizek začetni upor, gladko gibanje, enako dinamično in statično trenje ter brez lezenja;
2. Visokotlačna stabilnost pod pritiskom in težkimi pogoji;
3. Dolga življenjska doba, primerna za mazanje brez olja;
4. Primerno za tesnjenje medijev z nizko viskoznostjo, kot je voda.
|
Tlak Mpa |
Temperatura ℃ |
Hitrost m/s |
Srednje |
|
≤60 |
-35~+100 (O-obroč NBR) |
≤6 |
Hidravlično olje na mineralni osnovi, tekočina za zaviranje gorenja (HFA/HFB), voda itd. |
|
-20~+200 (O-tesnilo FKM) |
1. Razpoložljivi materiali O-tesnila: R01 Nitril-butadien kavčuk (NBR), R02 Fluorkavčuk (FKM) itd.

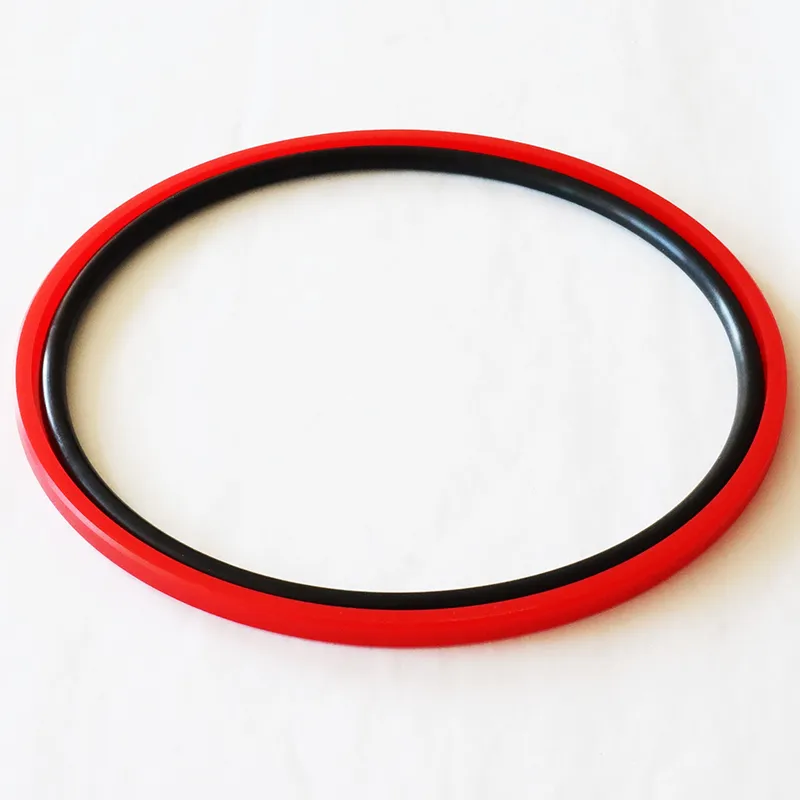

2. Material tesnilnega obroča: Standardni material: PTFE3; drugi razpoložljivi materiali vključujejo PTFE2, PTFE4 in PU.
Model za naročanje: RC61-40x29x4.2-PTFE3-R01; Model za naročanje: RC61-B-40x29x4.2-PTFE3-R02
RC61 - prstan Glyd; RC61-B - Tesnilo lukenj; DxdxL - Koda materiala
