Sestavljeno tesnilo TPM

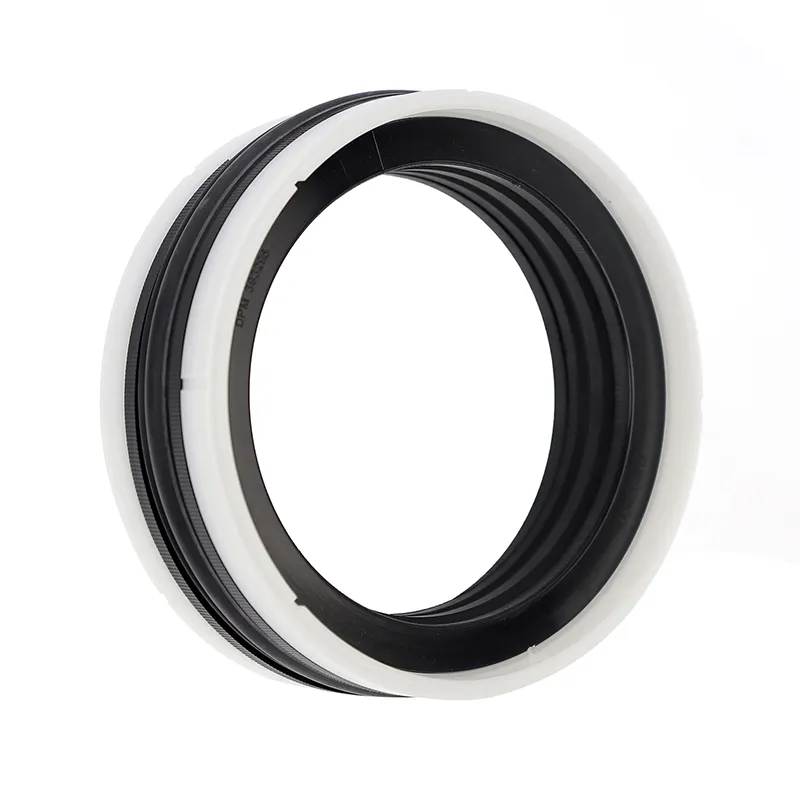

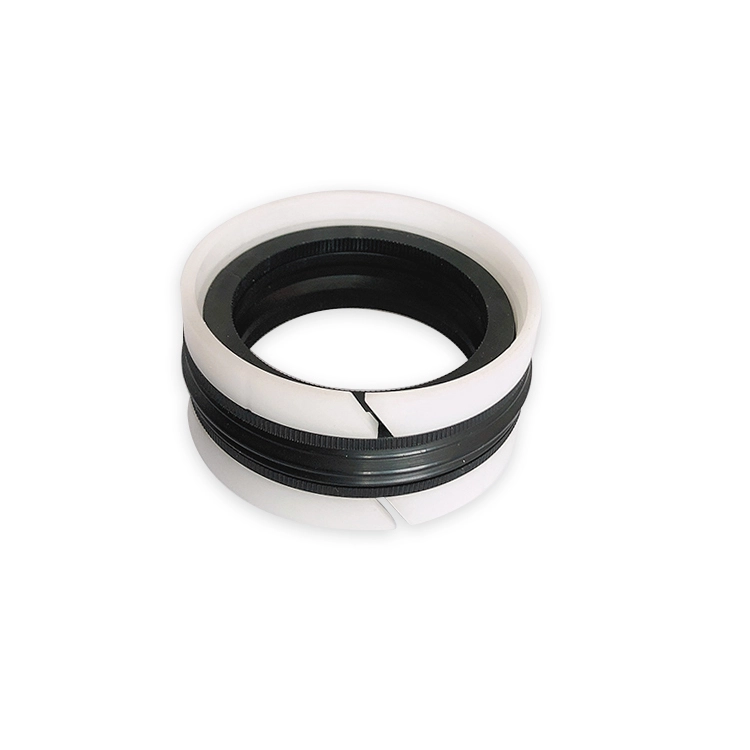

Kombinirano tesnilo bata (izvrtine) TPM je petkomponentni tesnilni sklop kompresijskega bata, sestavljen iz profiliranega gumijastega tesnilnega elementa, dveh zadrževalnih obročev in dveh vodilnih obročev. Njegova zasnova utora učinkovito preprečuje popačenje med montažo in je primerna za dvosmerno tesnjenje tlačnega bata.

Lastnosti:

1. Odlično tesnjenje, visoka zanesljivost in kompaktna struktura;

2. brez vdora v radialne razmake;

3. Enostavna namestitev, integrirana montaža bata;

4. Posebna geometrija NBR tesnilnega elementa preprečuje deformacijo znotraj utora med namestitvijo.

Veljavni delovni pogoji (mejne vrednosti se ne smejo pojaviti hkrati)

Izbira materiala

1. Material gumijastega obroča: R01 nitril

2. Material zadrževalnega obroča: najlon PA/polioksimetilen (POM)

3. Material vodilnega obroča: najlon PA/polioksimetilen (POM)/politetrafluoretilen (PTFE)

Primer naročanja

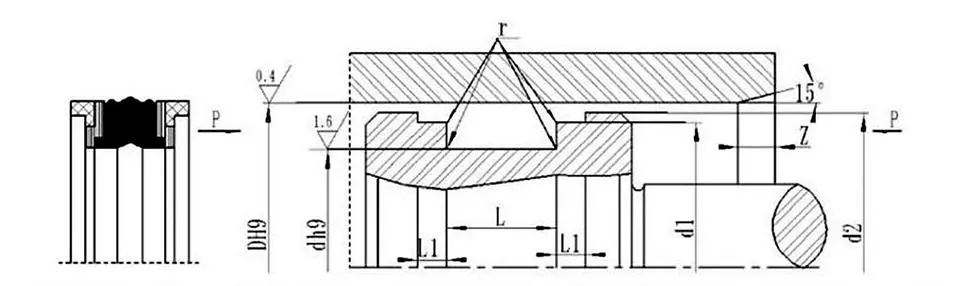

Model naročila TPM-80x60x22.4 Izvrtina valja x Premer utora x Širina utora (L)
