Vrteča se tesnila za ustnice gredi

Vrteče se tesnila za ustnice gredi, splošno znana kot oljna tesnila, so nameščena na vrtelnem ležajnem sedežu in proizvajajo relativno gibanje z vrtečo se gred. Kovinski okvir ima podporno vlogo, vzmet pa na tesnilni ustnici nanese radialno prednapetost, da prepreči puščanje mazalnega olja in vdor zunanje umazanije.

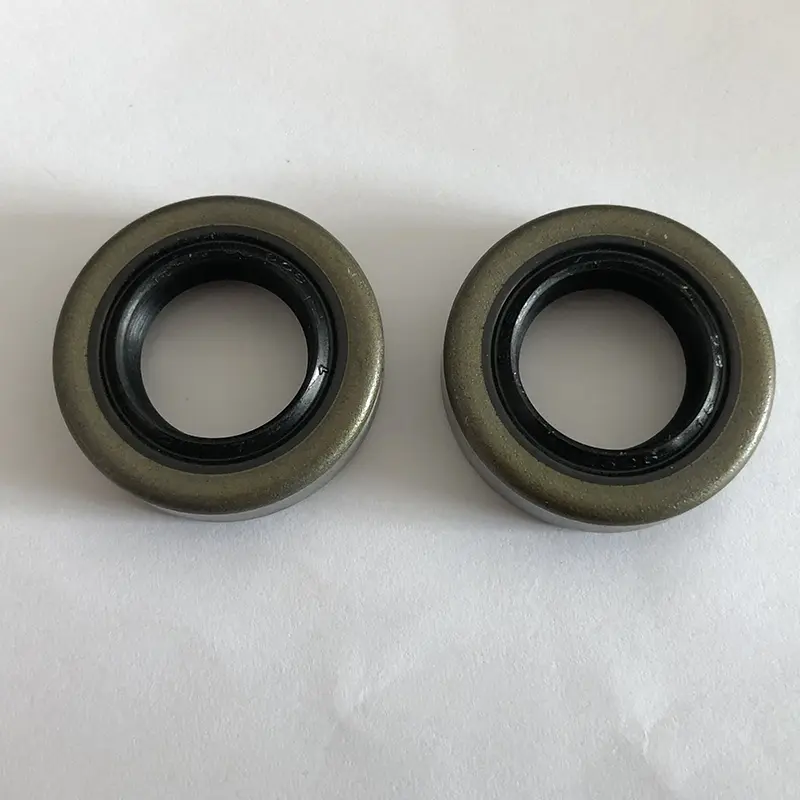

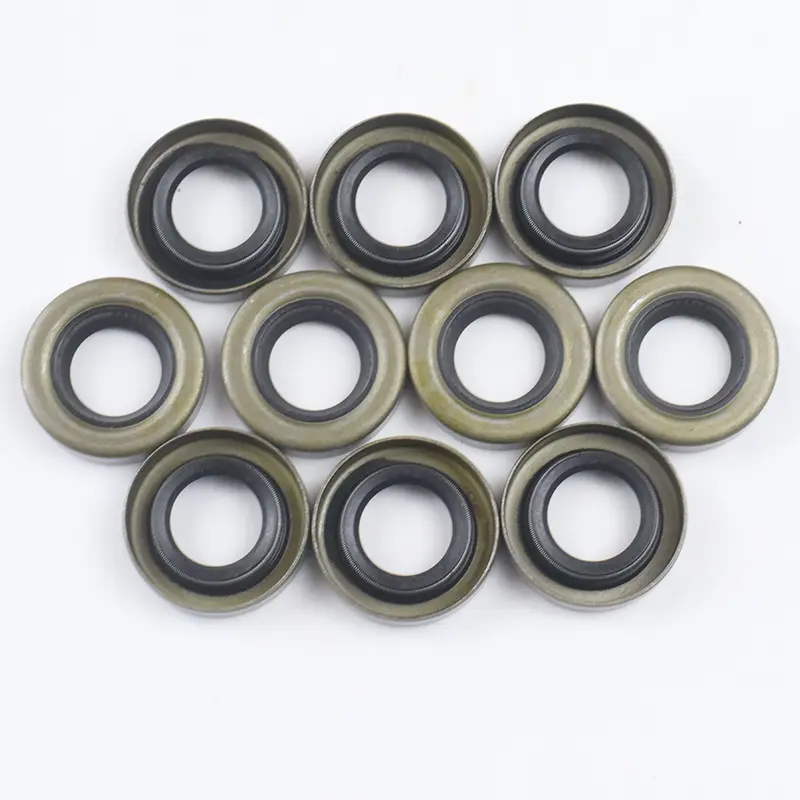

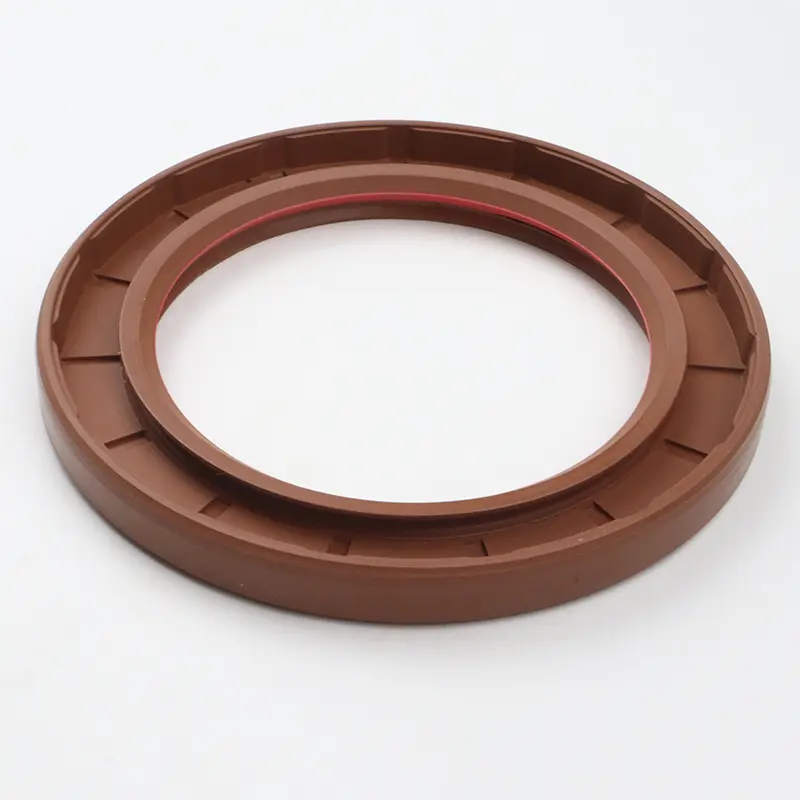

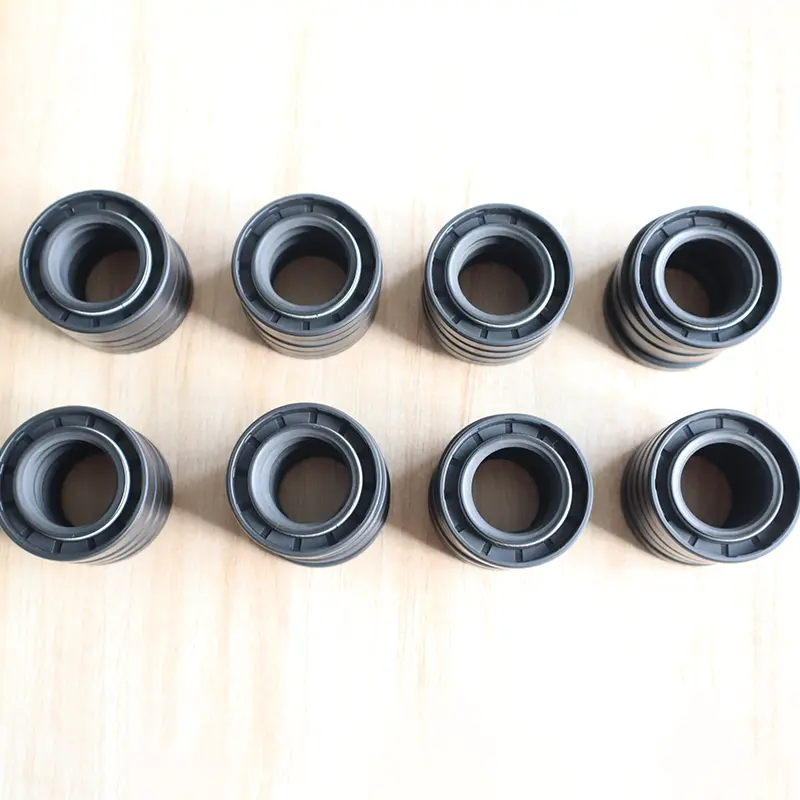

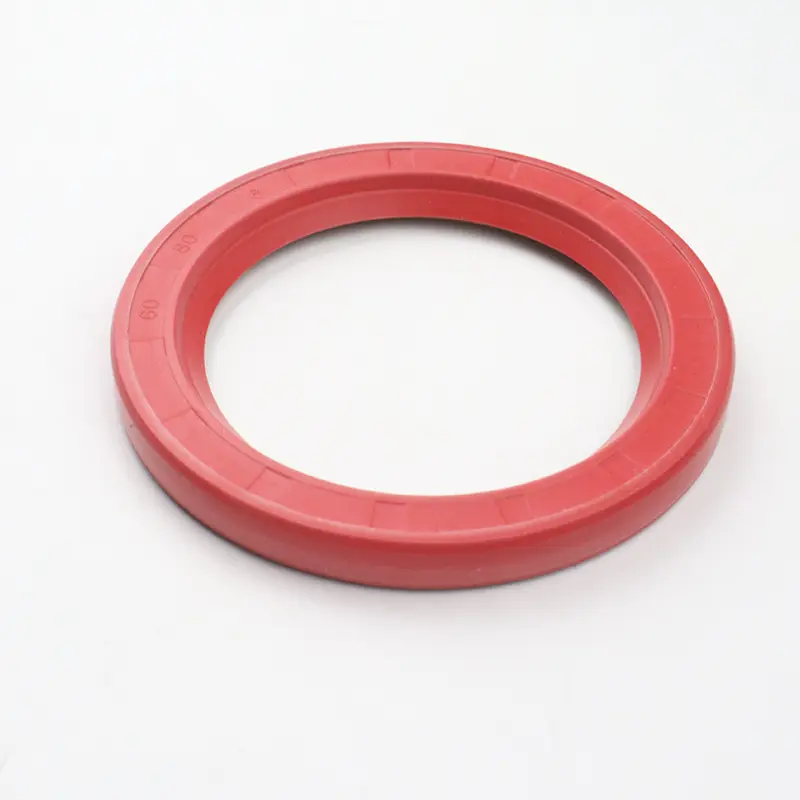

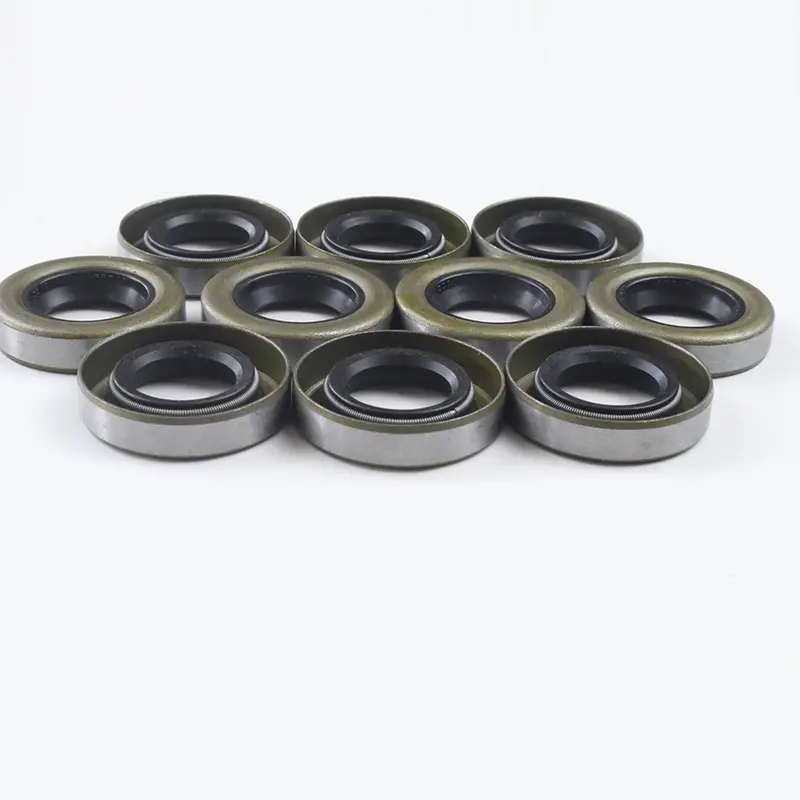

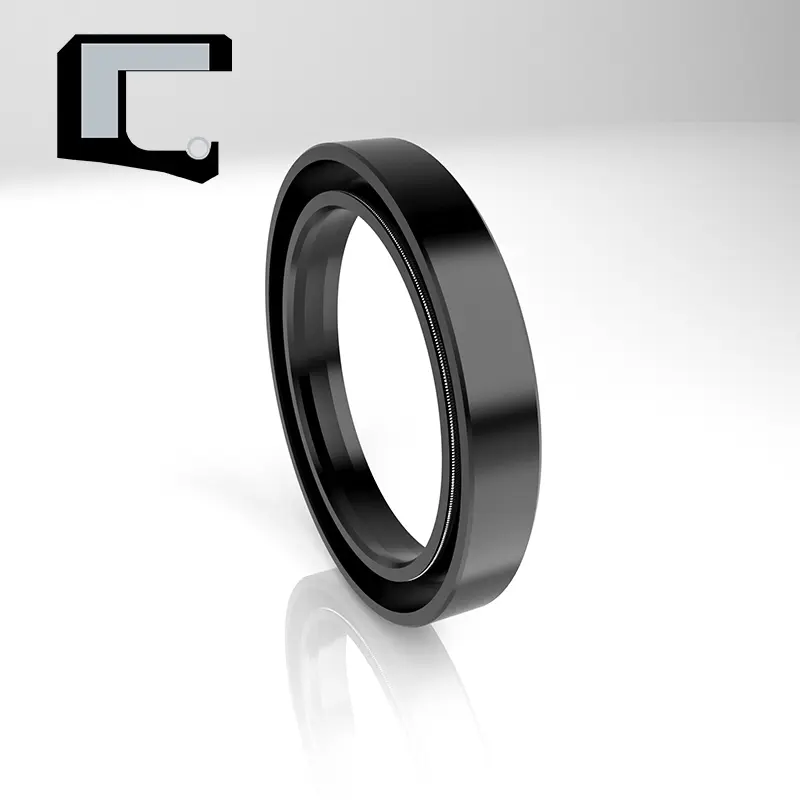

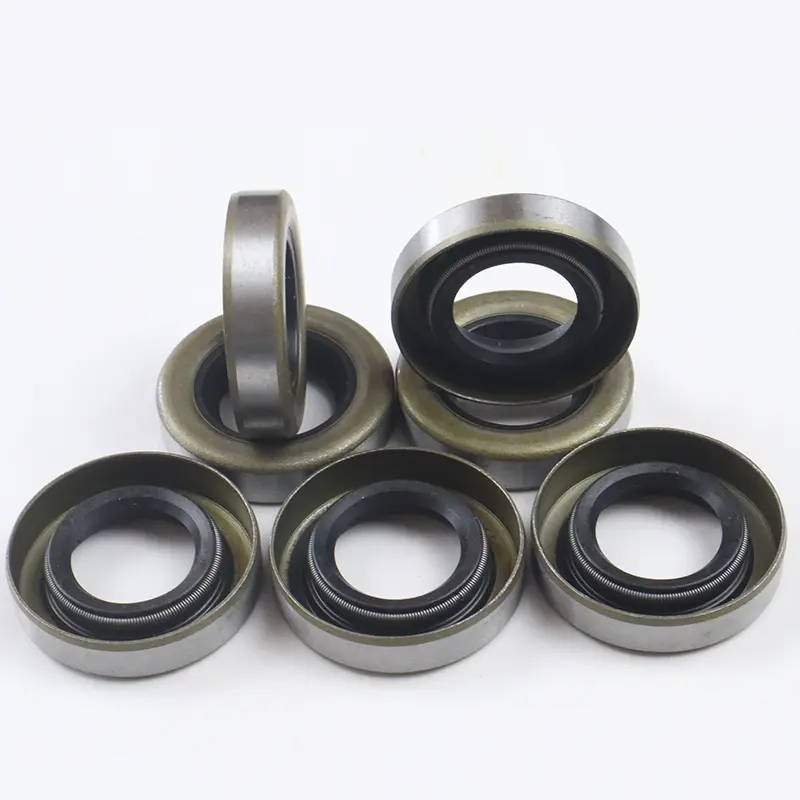

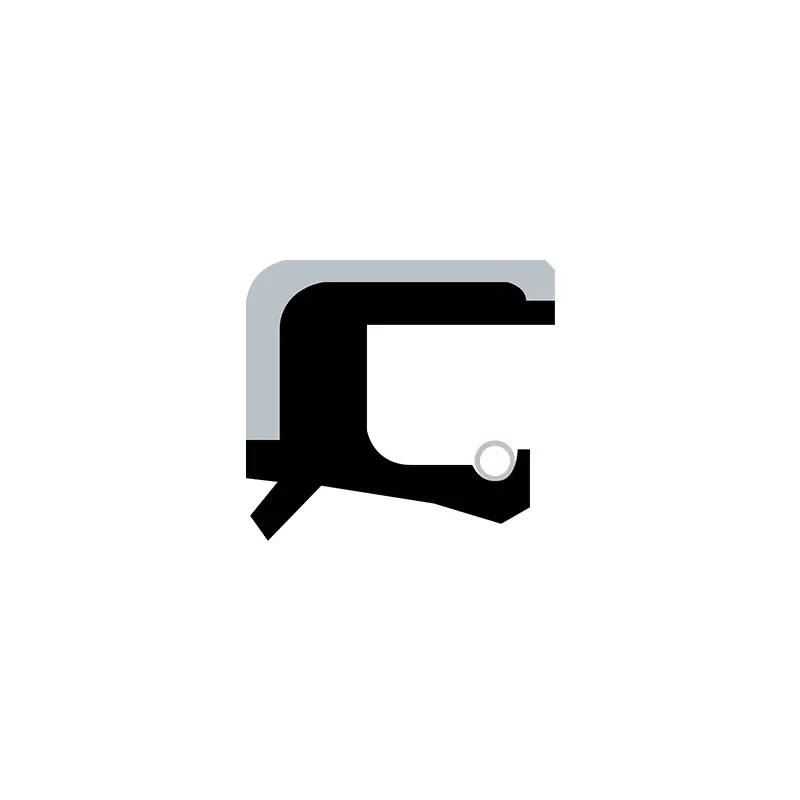

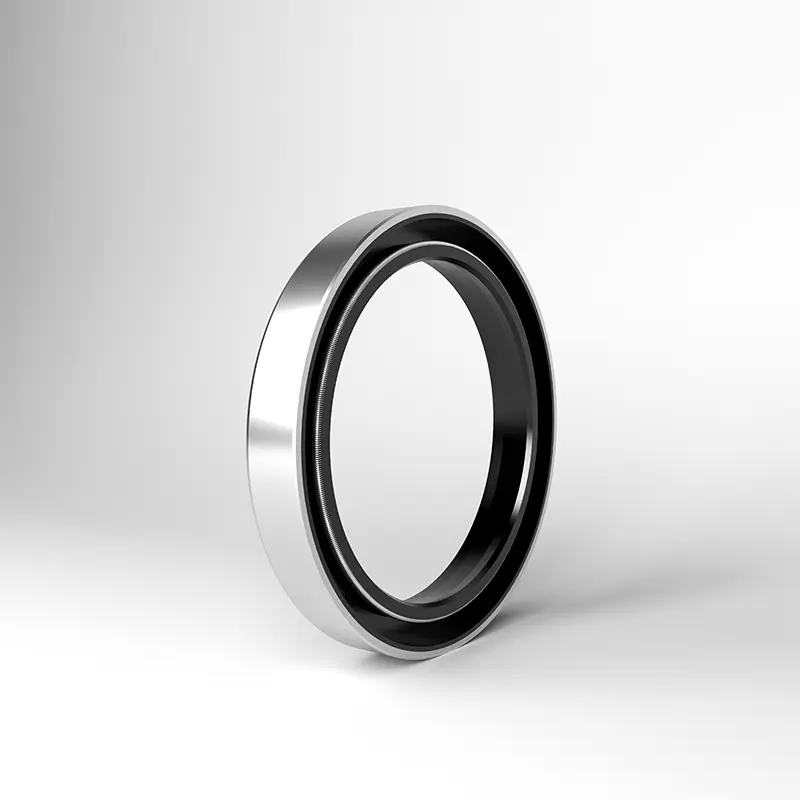

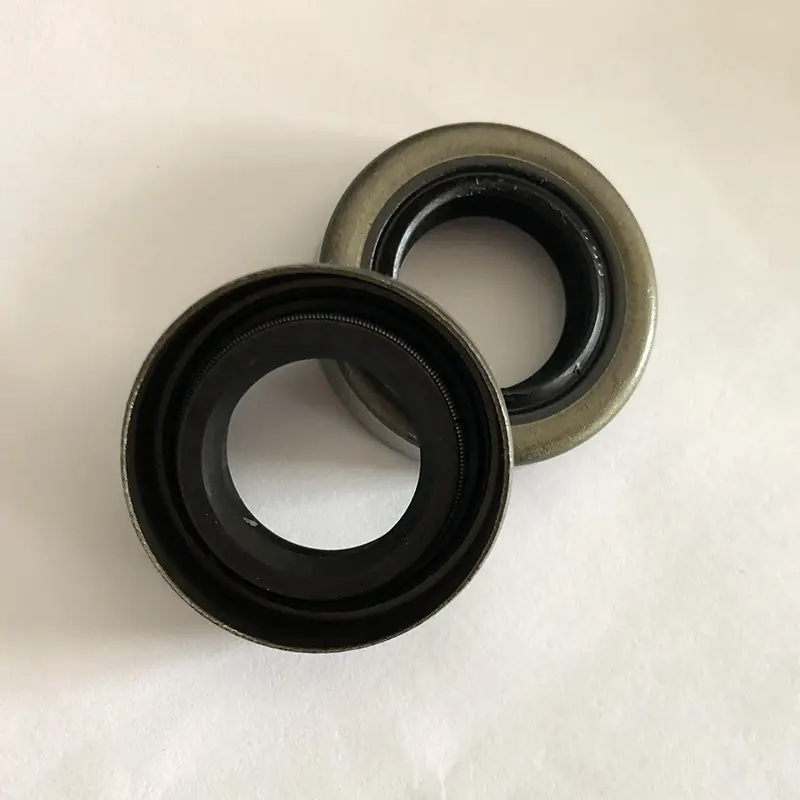

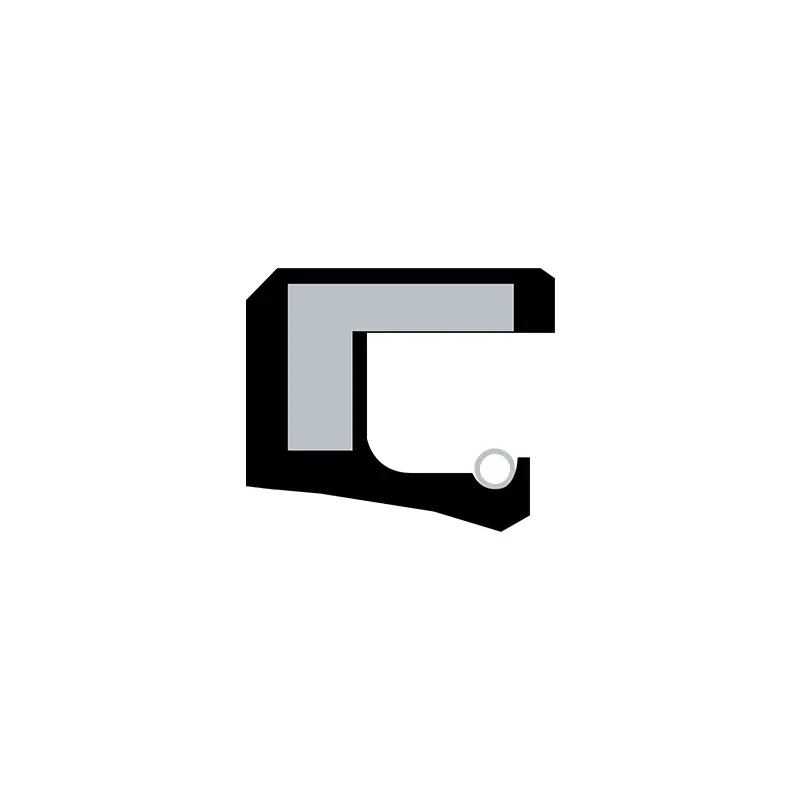

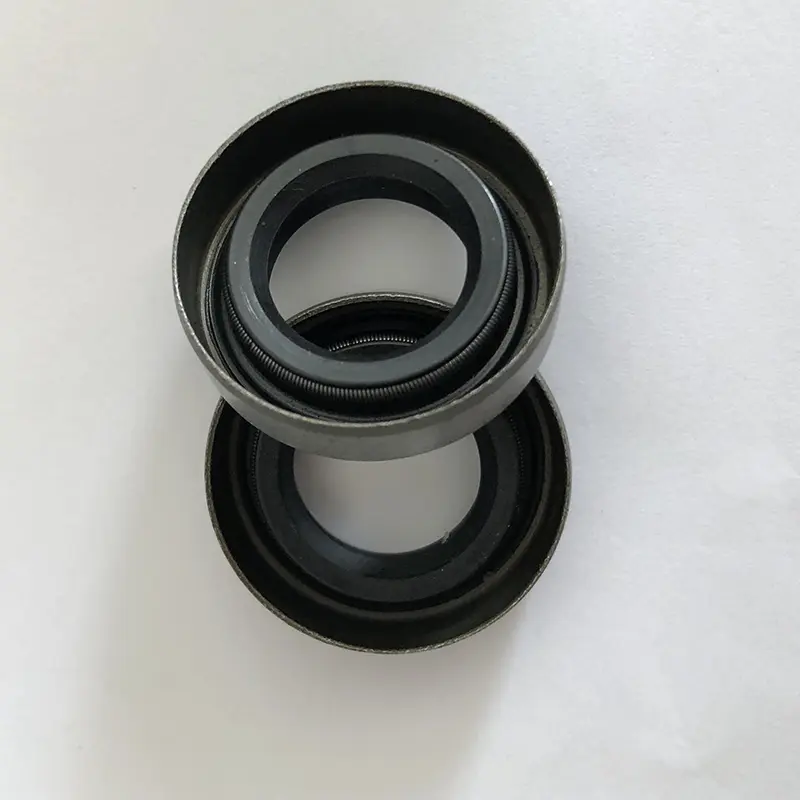

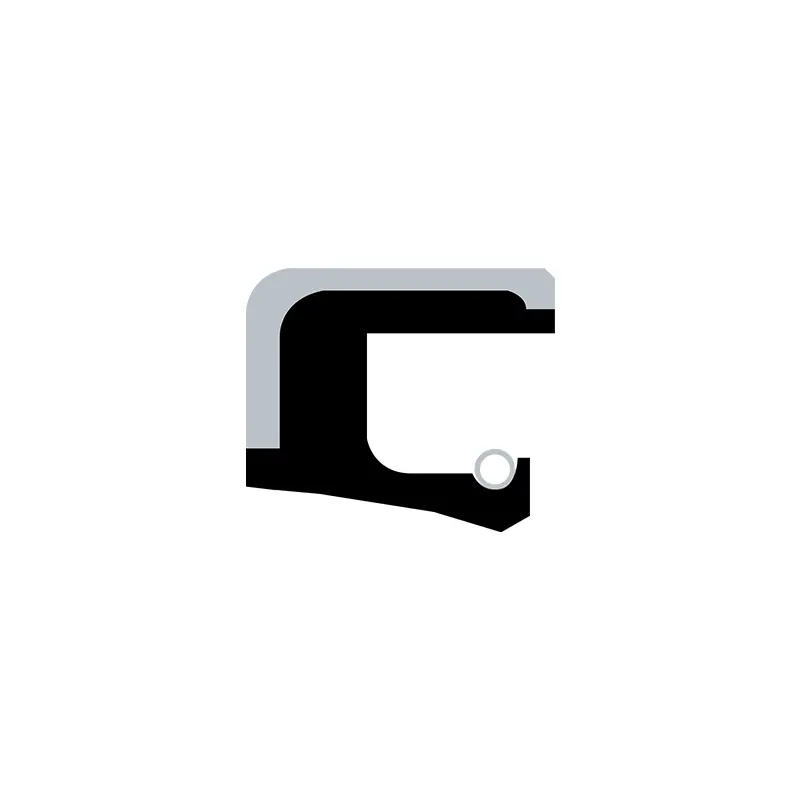

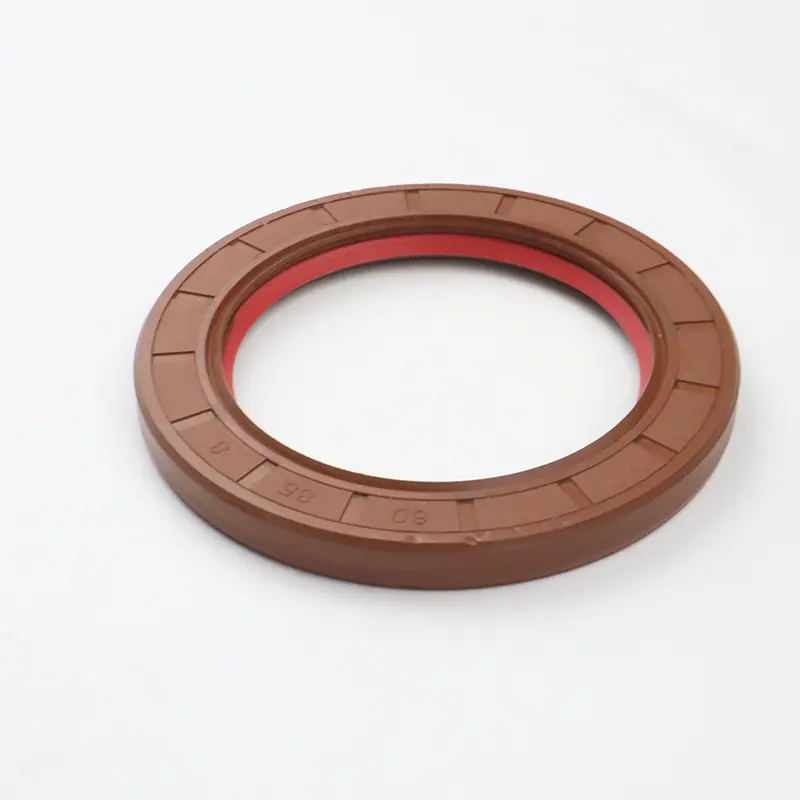

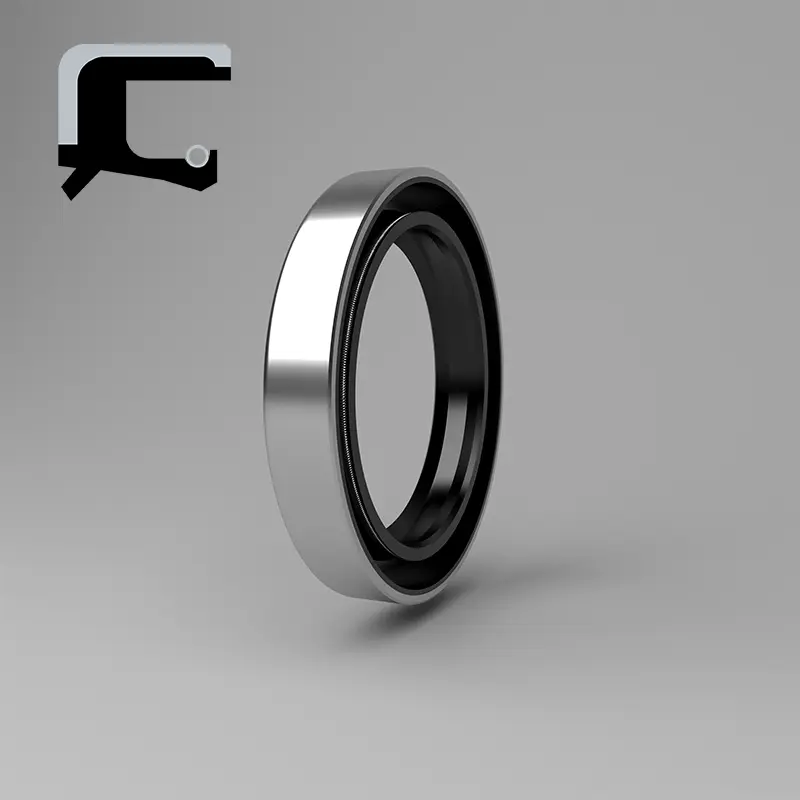

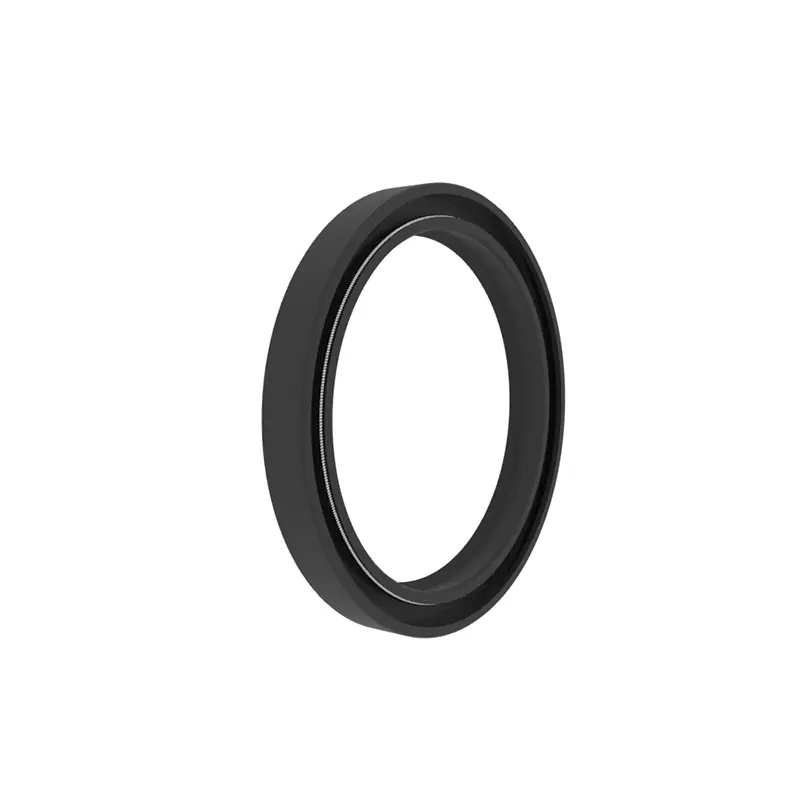

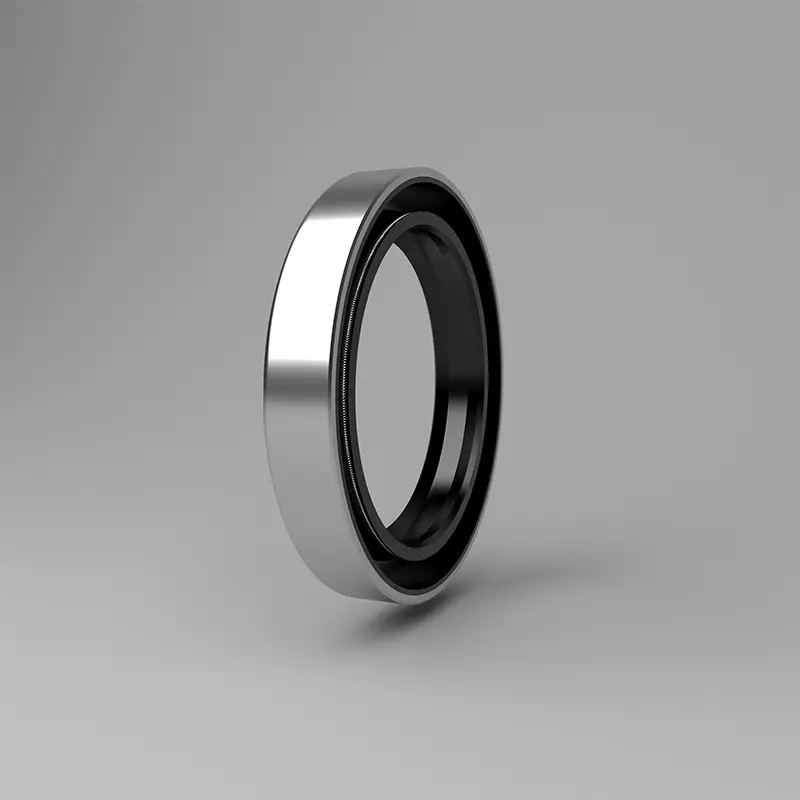

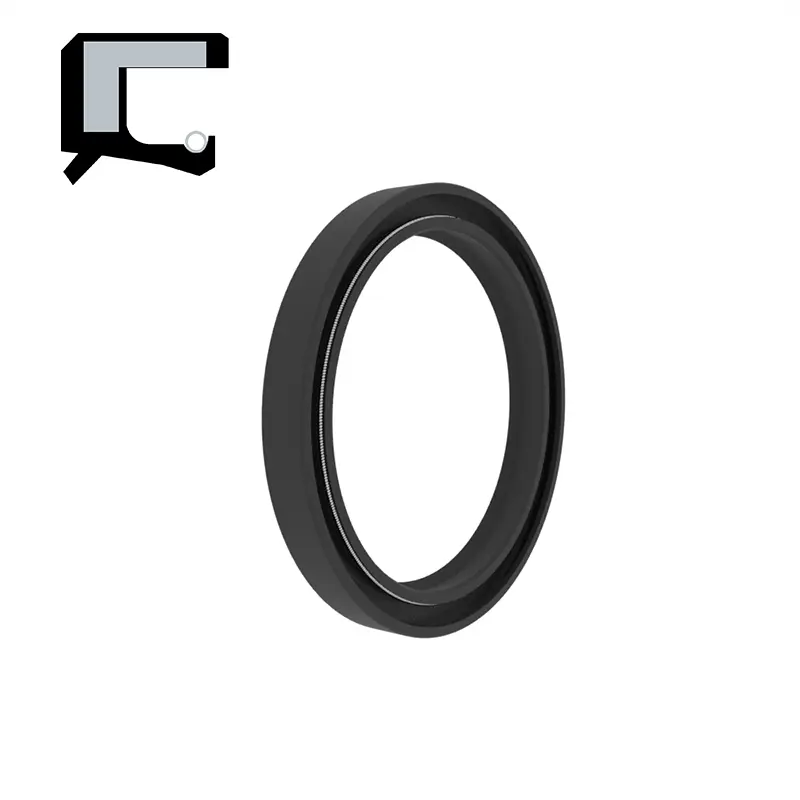

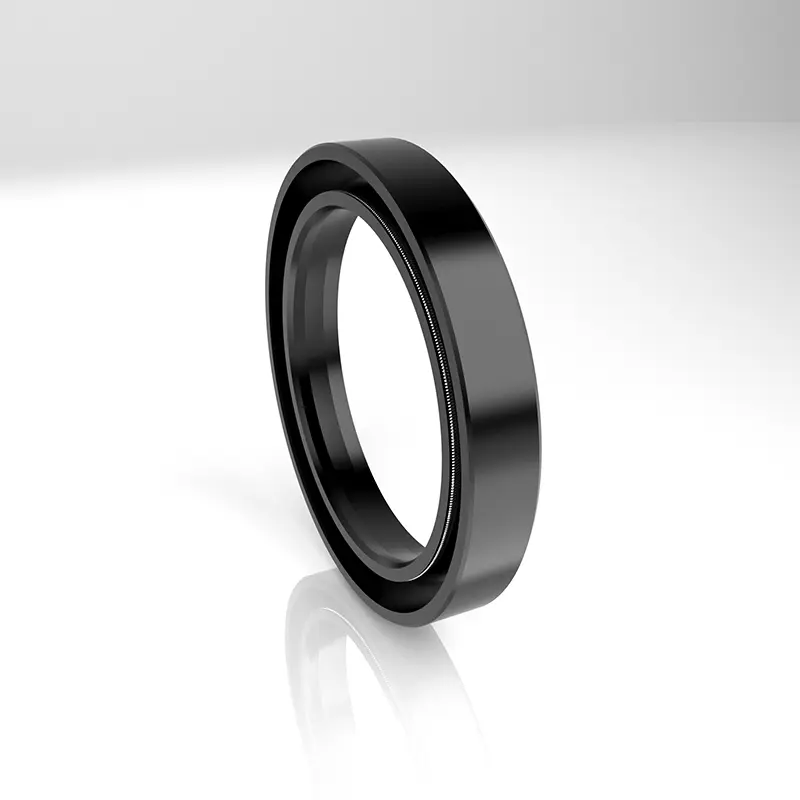

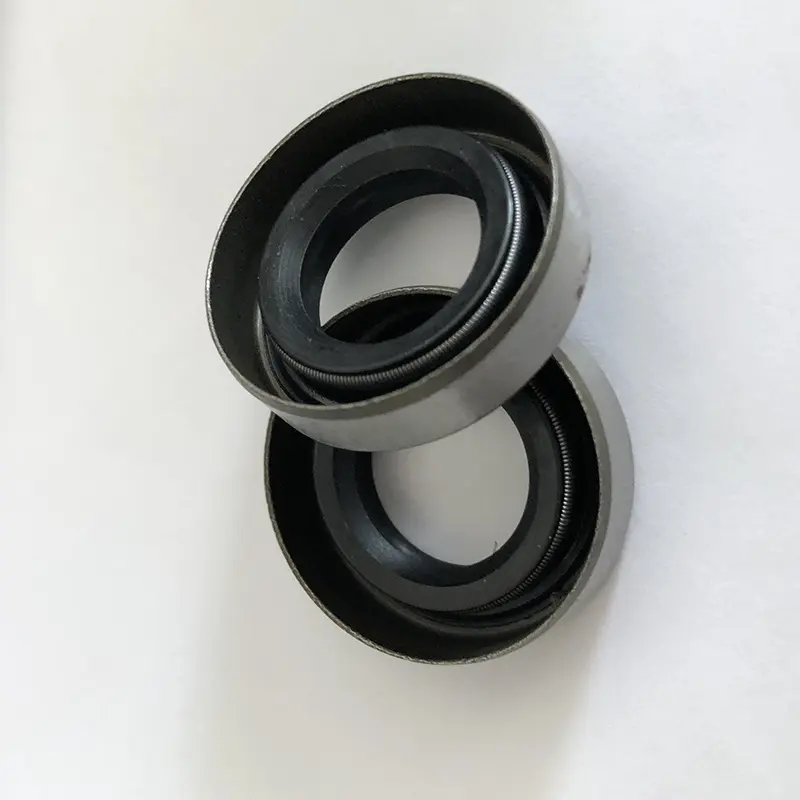

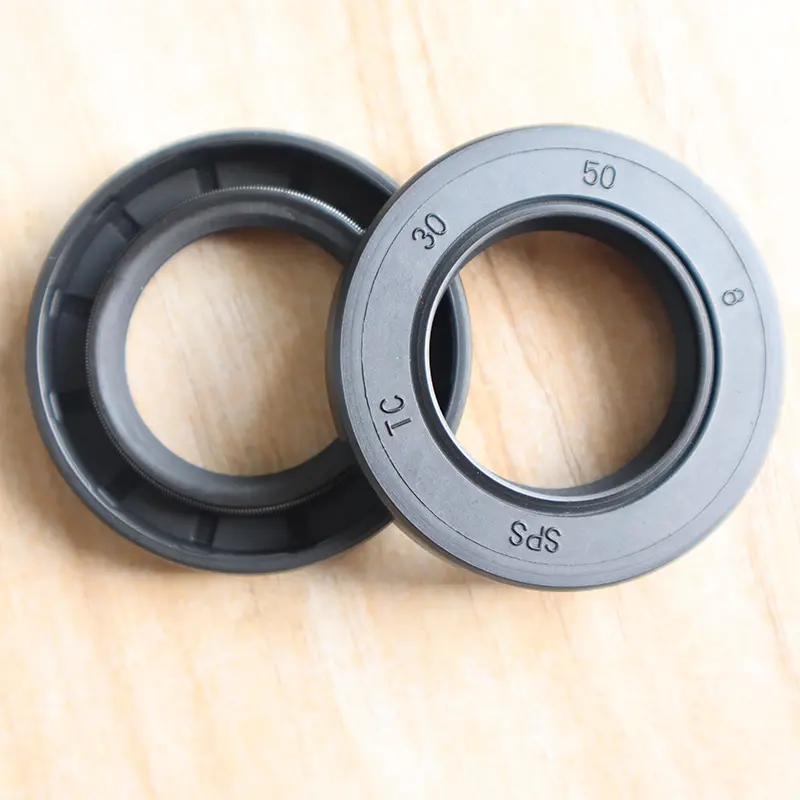

TC/SC/TB/SB oljna tesnila so sestavljena iz kovinskih okostja, vzmeti in gumijastih teles. Kovinsko okostje ima podporno vlogo, vzmet pa na tesnilni ustnici uporablja radialno silo. TC/TB so opremljeni s pomožnimi ustnicami, zaščitenimi proti prahu, ki so primerne za priložnosti, kjer je na eni strani tesnilni medij in prah na drugi strani. TB/SB je kovinski zunanji krog, zaradi česar je oljno tesnilo bolj trdno in natančno v votlini, vendar je sposobnost tesnjenja zunanjega kroga za nizko viskoznost in plinski medij omejena. Priporočljivo je, da med namestitvijo nanesete tesnilo na zunanji krog.

Funkcija RCTCV z dvojnim ustnicam z visokotlačnim okostnim oljnim tesnilom je na splošno, da izolirate dele, ki potrebujejo mazanje v menjalnih delih iz izhodnih delov, da se prepreči puščanje mazanja olja.

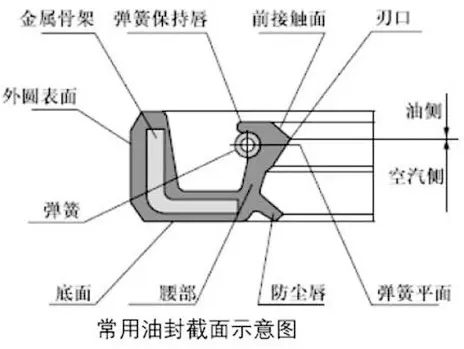

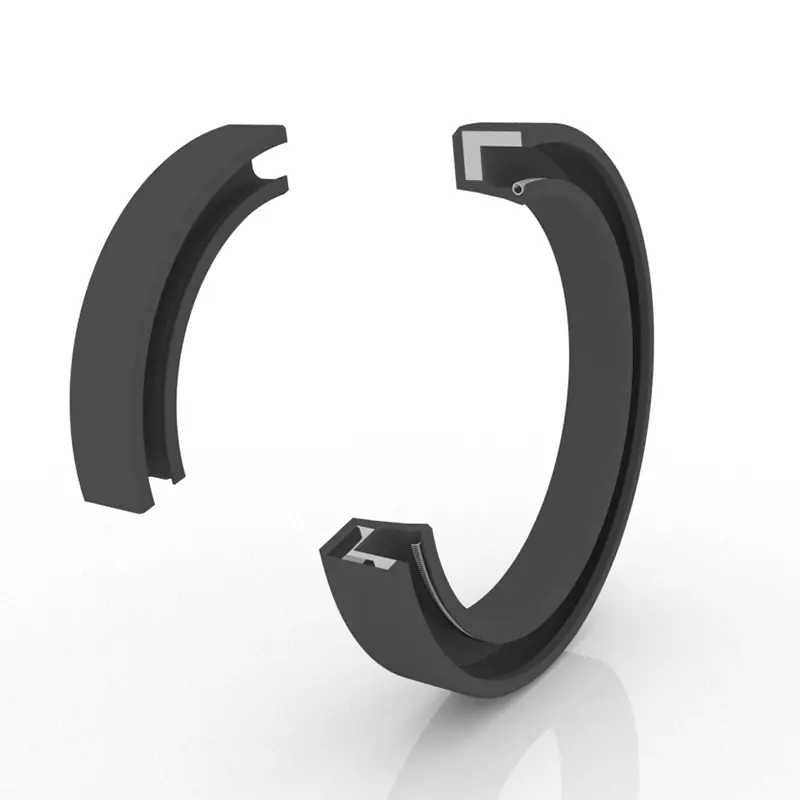

Struktura skeletnih oljnih tesnil je sestavljena iz treh delov: tesnjenje telesa, ojačitvenega okostja in samopredmetne vzmet tuljave. Tesnilno telo je razdeljeno na dno, pas, rezalno in tesnilno ustnico glede na različne dele. Običajno je notranji premer skeletnega oljnega tesnila v prostem stanju manjši od premera gredi in ima določeno "količino motenj". Zato, ko je oljno tesnilo vstavljeno v sedež za oljno tesnilo in gred, elastična sila roba oljnega tesnila in krčenje sile samopredmetne vzmetne tuljave ustvarijo radialno silo vpenjanja na gredi in s tem dosežete najboljši učinek tesnjenja.

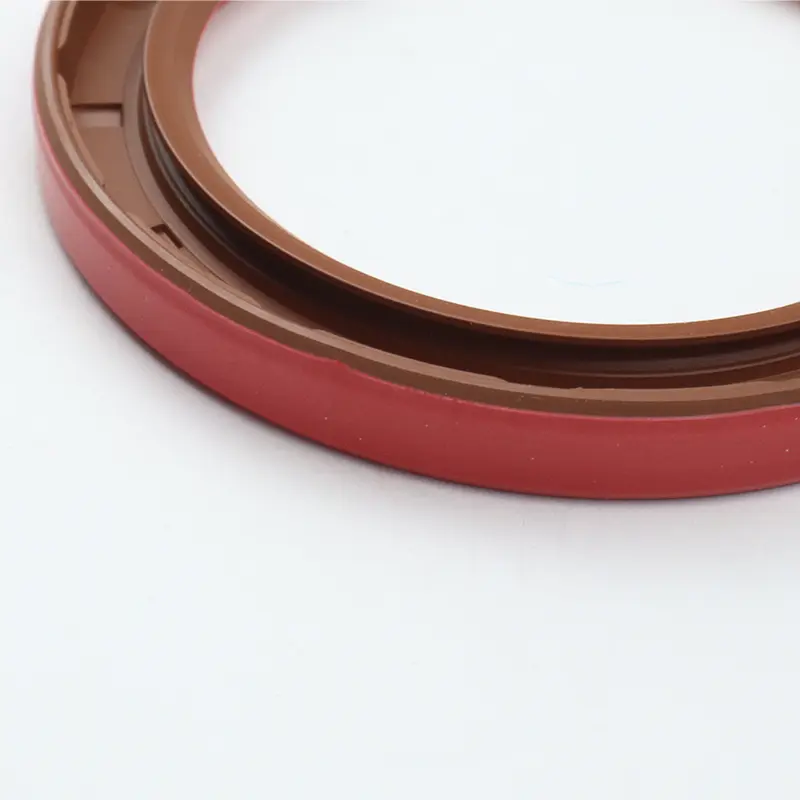

RCTCN z visokotlačnim oljnim tesnilom z dvojnimi ustnicami ima celotno zasnovo okostja, odpornega na tlaku, z majhno deformacijo ustnic in se uporablja za tesnjenje vrtljivih gredi v situacijah, ki so izpostavljene tlaku.

Funkcije in aplikacije izdelka:

Vrtelna struktura in zahteve za vrtenje tesnil za ustnice gredi

1. Material za gred: Običajno se uporabljajo ogljikovo in nerjavno jeklo. Kromirano oblogo se uporablja pri visoki hitrosti, HRC40-45.

2. Zasnova vrteče se gredi in utora: površina gredi je gladka in odvzame se. Spiralne obdelave bodo povzročile črpalni učinek in povzročile uhajanje. Priporočljivo je, da del namestitve oljnega tesnila zmeljete s površinsko hrapavostjo RA0.1-0.5um. In postane bolj gladko, ko se hitrost povečuje.

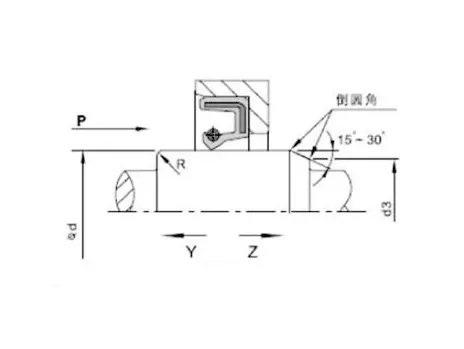

Za potrebe po namestitvi in ​​demontaži morata biti gred in utor zaokrožena ali zaobljena. Kot je prikazano na slikah 1 in 2.

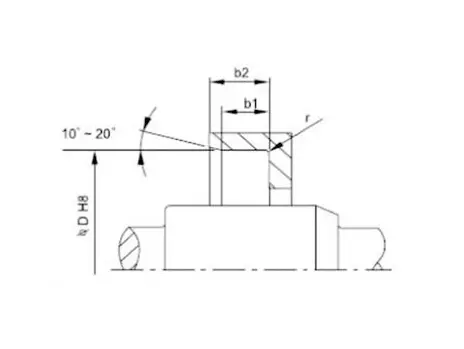

SLIKA 1 Groove Chamfer Design

Slika 2 Osnova vrteče se gredi

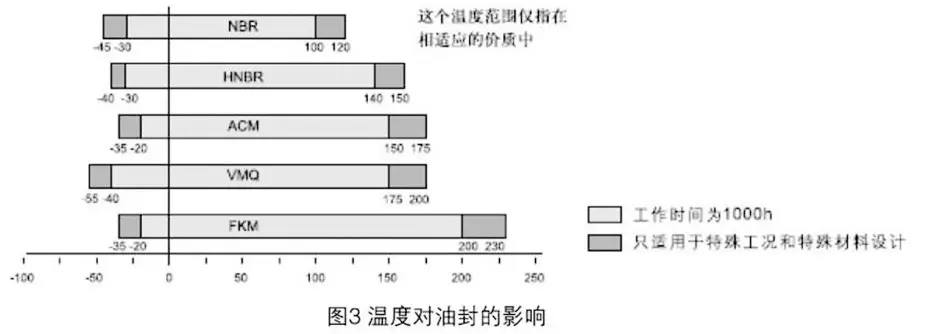

Obstaja na desetine dejavnikov, ki vplivajo na tesnilni učinek vrtečih se tesnil za ustnice. Poleg materiala in strukture samega oljnega tesnila tudi drugi dejavniki, kot so medij, temperatura, tlak, mazanje, hitrost, hrapavost itd., In tudi neposredno vplivajo na učinek tesnjenja in ti dejavniki pogosto medsebojno delujejo. Naslednji grafikon je samo za referenco uporabnikov.

Namestitev vrtljivih tesnil za ustnice gredi: Previdna namestitev je predpogoj, da oljno tesnilo dobro deluje.

Namestitveni diagram (namestitev votline)
Pravilna metoda namestitve	Veljavni delovni pogoji	Napačna metoda namestitve
	Uporabno je le, kadar se končni obraz oljnega tesnila spopada s končnim obrazom votline. Ko se stiskalna naprava hitro premakne, je treba oljno tesnilo namestiti naravnost, sicer ga lahko pritisnete.
	Za situacijo je primerno, da je končni obraz oljnega tesnila nižji od končne strani votline. Ko se stiskalna naprava premika hitreje, je lahko tudi oljno tesnilo dobro nameščen. Vendar ta vrsta strukturne napeljave nima radialnega položaja, zato morata osna vertikalnost ravne plošče in tlačna gred stiskalne naprave doseči določeno natančnost.
	Velja za situacijo, ko je končna stran oljnega tesnila nižja od končne strani votline. Ko se stiskalna naprava hitro premakne, je treba zagotoviti, da je oljno tesnilo pravilno nameščeno, sicer ga lahko pritisnete.
	Primerno je samo za vzdrževanje ali preproste pogoje namestitve brez tlačne opreme. Ker postopka namestitve ni mogoče popolnoma enakomerno pritisniti, se bodo neizogibno pojavile različne težave z namestitvijo. V glavnem je preprečiti radialno odstopanje med namestitvijo, ki lahko povzroči deformacijo oljnega tesnila ali gumijaste poškodbe oljnega parjenja oljnega tesnila (zunanji krog), ki ga povzročajo pavze med namestitvijo. Zato ta metoda namestitve na splošno ni priporočljiva.

TC/SC/TB/SB oljna tesnila:

Oblika preseka	Model	Aplikacija	Pritisk	Temperatura	Hitrost	Srednje	Material

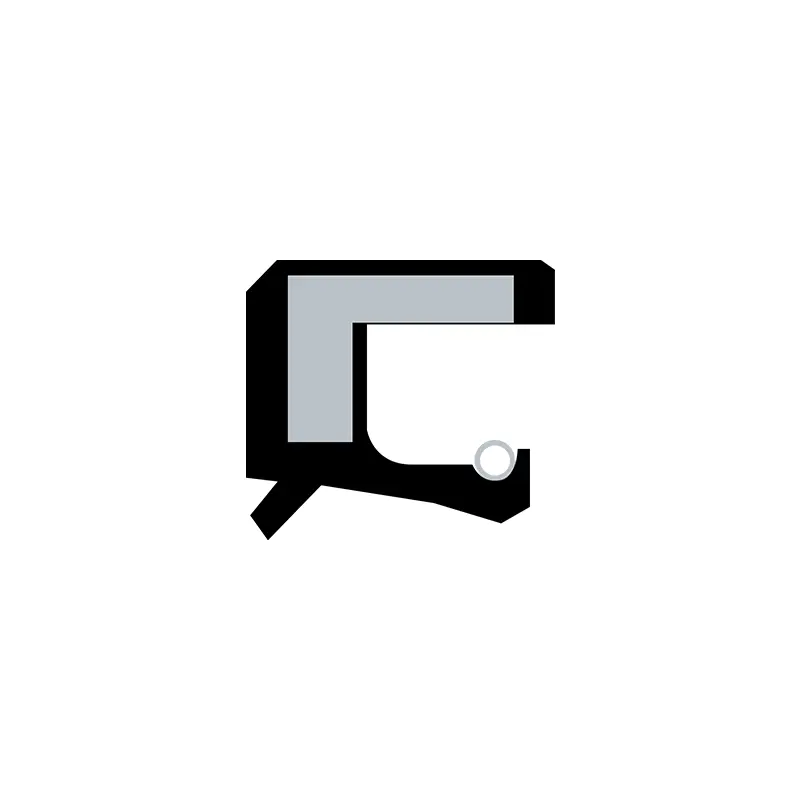

	TC	Tesnjenje, zaščito pred prahom	0,03MPA	-30 ~+160	20m/s	Mazalno olje, maščoba	NBR/FKM+ogljikovo jeklo
	Sc	Tesnjenje
	Tb	Tesnjenje, zaščito pred prahom		-30 ~+100	25m/s	Voda, olje, maščoba	NBR+ogljikovo jeklo
	Sb	Tesnjenje
