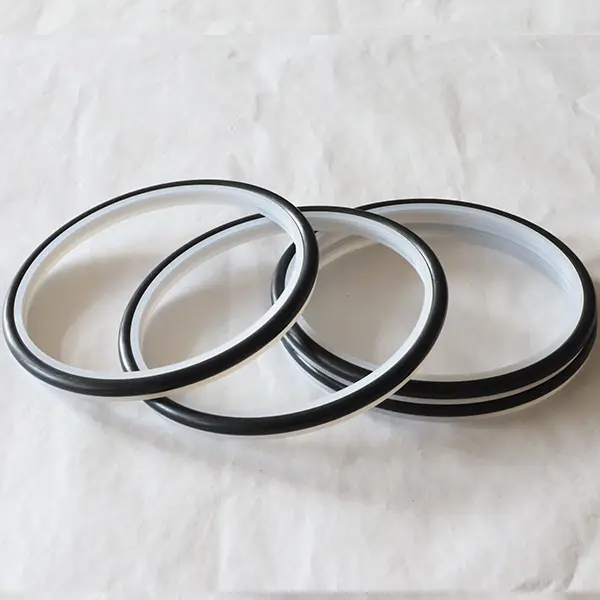

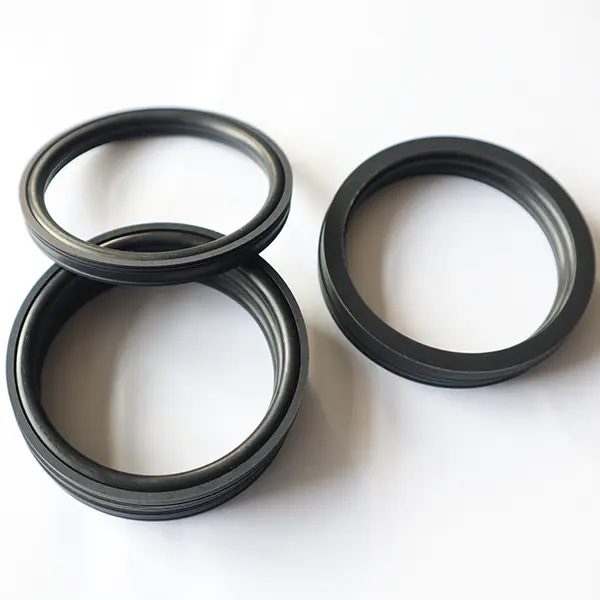

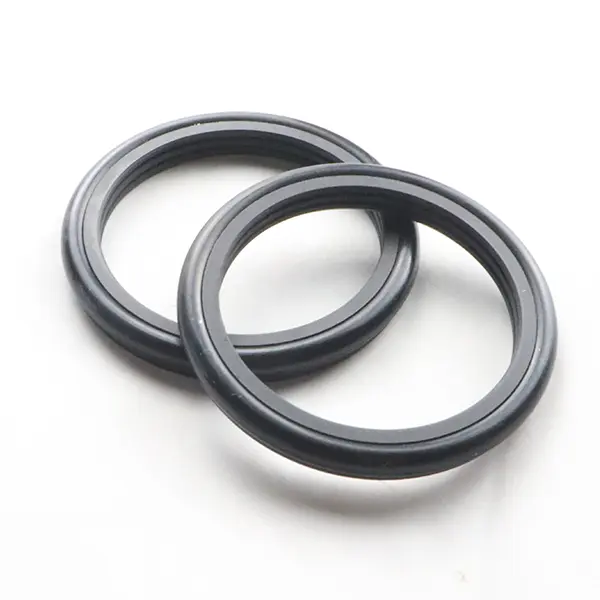

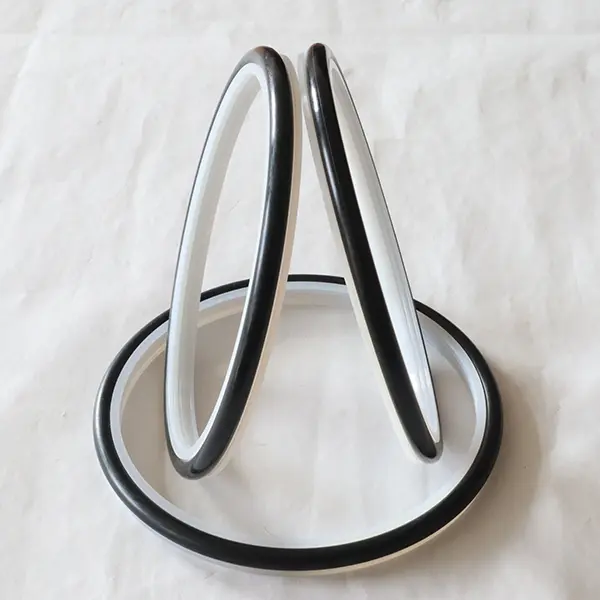

Rotacijska tesnila Ruichen Seal za cementno gnojenje so narejena iz visokozmogljivih inženirskih plastičnih zobnih obroči za zobe in gumijastih obročev v obliki črke O. Primerni so za ostre delovne pogoje, kot so bat črpalke, črpalke z blatom, vijačne vrtalnike, vrtalne ploščice, oprema za raziskovanje olja in betonske mešalne naprave. Razdeljeni so na dva modela: RC2061 in RC2062.
Tako RC2061 kot RC2062 sta primerna za enosmerno tesnjenje hidravličnih vrtinja in vrtljivih gibov. Imajo značilnosti dolge življenjske dobe, nizkega trenja, dobrega tesnjenja, majhnega konstrukcijskega prostora ter enostavne namestitve, uporabe in vzdrževanja. Posebna zasnova za optimizacijo ustnic in debeline za tesnjenje ima dober učinek tesnjenja tudi v malignih medijih, kot je cementna gnoja. Kadar se uporablja za tesnjenje gnojevke, priporočamo mazanje maščob med dvema (ali več) tesnili.
Funkcije in aplikacije izdelka:
Funkcije izdelka:
Dolgo življenje: Kombinacija visokofunkcijske inženirske plastike in gume, močna trajnost.
Nizko trenje: Optimizirana zasnova zmanjšuje tekaško odpornost in izboljša učinkovitost.
Odlično tesnjenje: posebna zasnova za tesnjenje ustnic, primerna za maligne medije, kot je cementna gnoja.
Kompaktna struktura: majhna zasnova prostora, enostavna namestitev in vzdrževanje.
Uporablja se za ostre delovne pogoje: zasnovan za medije, kot sta blato in cementno gnojenje, s stabilno zmogljivostjo.
Scenariji prijave:
Oprema za raziskovanje olja, kot so črpalke za bat, blatne črpalke, vijačne vrtalnike, vrtalne ploščice itd.
Gradbeni stroji in oprema, kot so betonske mešalne postaje.
Druga hidravlična vzajemna in vrtljiva tesnila, ki zahtevajo odpornost na obrabo in odpornost proti malignim medijem.
Tehnične prednosti:
Posebna zasnova optimizacije ustnic in debeline, da se prilagodi ekstremnim delovnim pogojem.
Enostavna namestitev, nizki stroški vzdrževanja in dolgo življenjsko dobo.
Uporablja se za ostra okolja z visoko obrabo in visoko onesnaženostjo.
Predlogi uporabe:
Če se uporablja za blatne medije, je priporočljivo, da se mazanje in mazanje med dvema (ali več) pečatma za podaljšanje življenjske dobe pečata.

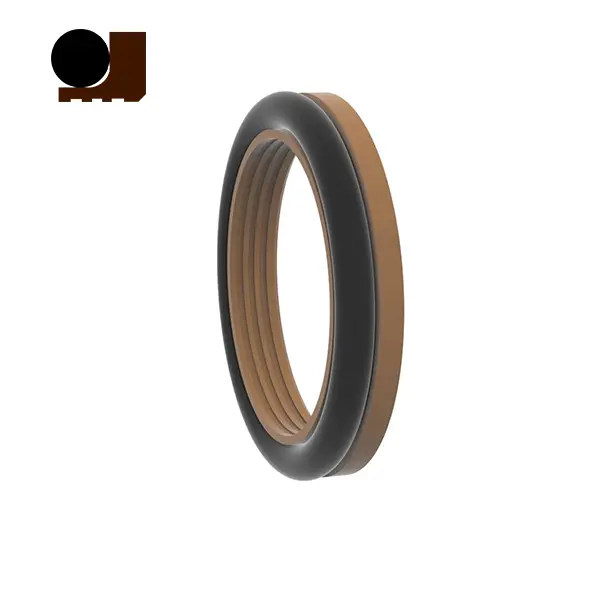

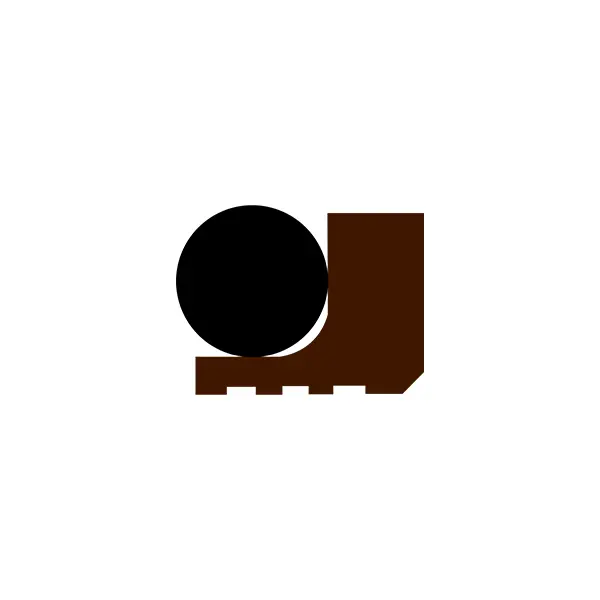

RC2061
Ustrezni delovni pogoji (omejitvene vrednosti se ne smejo pojavljati hkrati)
| Pritisk (MPA) | Temperatura (℃) | Hitrost (m/s) | Srednje | |
| Vzajemno gibanje | Rotacijsko gibanje | |||
| ≤100 | -35 ~+100 (ujemanje O-obroča NBR) | ≤6 | ≤2 | Hidravlično olje, emulzija, voda, blato, surovo nafto itd. |
| -20 ~+200 (ujemanje O-obroča FKM) | ||||
Izbira materiala
1. Izberete lahko ustrezne materiale O-obroča: R01 Nitrile guma (NBR), R02 FluoroRubber (FKM) itd.
2. Tesnilni material za tesnjenje: standardni material PTFE4, drugi neobvezni materiali PTFE2/PTFE3/PTFE5/UPE/PK1/PK2 itd.
Primer naročanja
Naročite model RC2061-80*91.7*7.6-PTFE4-R01 Premer modela-shaft*premer žleba*

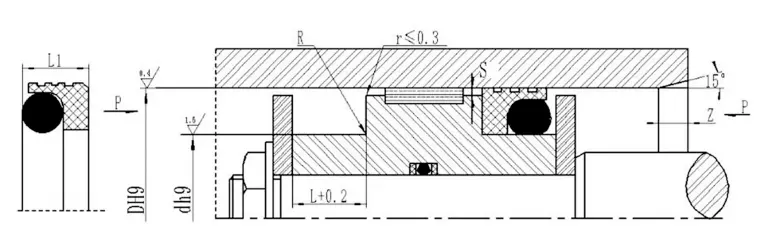

Specifikacije (na voljo je poljubna velikost v območju parametrov)

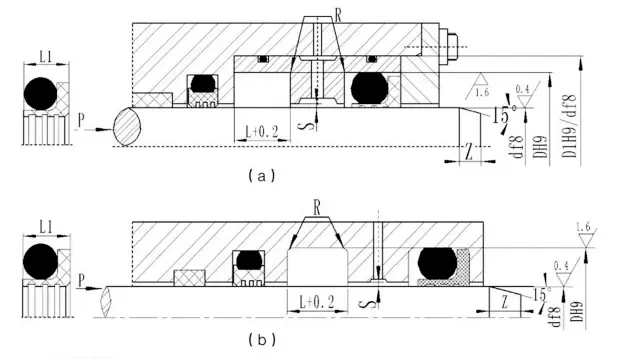

| Območje premera gredi Standardno d f8 RC2061 | Območje premera gredi Težek tip d f8 RC2061-Z | Premer žleba D H9 | Širina žleba L+0.2 | Širina tesnila L1 | Okrogli vogali RMAX | Radialni odmik SMAX | Chamfer Zmin | Premer žice O-obroč | ||
| <10MPA | <20MPA | <40MPA | ||||||||
| 5 ~ 15.9 | - | D+6.3 | 4.0 | 3.65 | 0.4 | 0.4 | 0.25 | 0.15 | 4 | 2.65 |
| 16 ~ 38,9 | 5 ~ 15.9 | D+8.2 | 5.2 | 4.55 | 0.4 | 0.4 | 0.25 | 0.2 | 5 | 3.55 |
| 39 ~ 107.9 | 16 ~ 38,9 | D+11.7 | 7.6 | 6.80 | 0.5 | 0.5 | 0.3 | 0.2 | 7 | 5.30 |
| 108 ~ 670. | 39 ~ 107.9 | D+15.5 | 9.6 | 8.50 | 0.6 | 0.6 | 0.35 | 0.25 | 8 | 7.00 |
| 671 ~ 1600 | 108 ~ 670,9 | D+19.4 | 12.1 | 11.1 | 0.7 | 0.7 | 0.5 | 0.3 | 10 | 8.60 |
Opomba: 1. Za premer gredi ≤30 mm priporočamo odprt utor.
2. Za vrtljivo tesnilo se priporoča površinska trdota vrtljive gredi HRC ≥58.
3. Za tlak, večji od 30MPa, priporočamo H8/F8 za vrzel v ekstruziji.

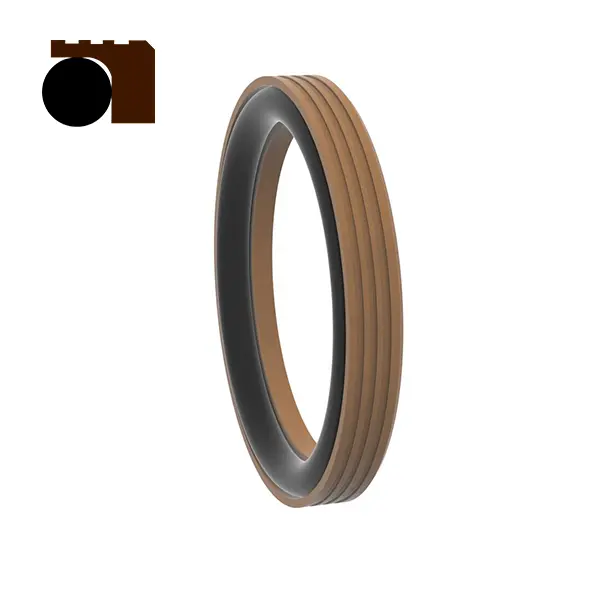

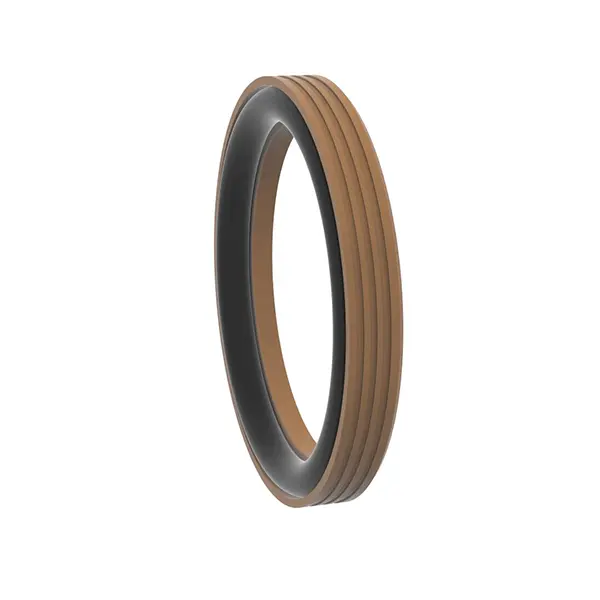

RC2062 Ustrezni delovni pogoji (omejitvene vrednosti se ne smejo pojavljati hkrati)
| Pritisk (MPA) | Temperatura (℃) | Hitrost (m/s) | Srednje | |
| Vzajemno gibanje | Rotacijsko gibanje | |||
| ≤100 | -35 ~+100 (ujemanje O-obroča NBR) | ≤6 | ≤2 | Hidravlično olje, emulzija, voda, blato, surovo nafto itd. |
| -20 ~+200 (ujemanje O-obroča FKM) | ||||
Izbira materiala
1. Izberete lahko ustrezne materiale O-obroča: R01 Nitrile guma (NBR), R02 FluoroRubber (FKM) itd.
2. Tesnilni material za tesnjenje: standardni material PTFE4, drugi neobvezni materiali PTFE2/PTFE3/PTFE5/UPE/PK1/PK2 itd.
Primer naročanja
Naročite model RC2062-80*68.3*7.6-PTFE4-R01 Model-cilinder premer*premer žleba*Groove širina-materialna koda
Specifikacije (na voljo je poljubna velikost v območju parametrov)
| Razpon zaslonke Standardni tip D H9 RC2062 | Razpon zaslonke Težek tip D H9 RC2062-Z | Premer žleba D H9 | Širina žleba L+0.2 | Širina tesnila L1 | Okrogli vogali rMax | Radialni odmik sMax | Chamfer Zmin | Premer žice O-obroč | ||
| <10MPA | <20MPA | <40MPA | ||||||||
| 8 ~ 12.9 | - | D-4.5 | 3.1 | 2.8 | 0.3 | 0.3 | 0.2 | 0.15 | 3 | 1.8 |
| 13 ~ 24.9 | 10 ~ 12.9 | D-6.3 | 4 | 3.65 | 0.4 | 0.4 | 0.25 | 0.15 | 4 | 2.65 |
| 25 ~ 51.9 | 13 ~ 24.9 | D-8.2 | 5.2 | 4.55 | 0.4 | 0.4 | 0.25 | 0.2 | 5 | 3.55 |
| 52 ~ 127,9 | 25 ~ 51.9 | D-11.7 | 7.6 | 6.80 | 0.5 | 0.5 | 0.3 | 0.2 | 7 | 5.30 |
| 128 ~ 500,9 | 52 ~ 127,9 | D-15.5 | 9.6 | 8.50 | 0.6 | 0.6 | 0.35 | 0.25 | 8 | 7.00 |
| 501 ~ 1500 | 128 ~ 500,9 | D-19.4 | 12.1 | 11.1 | 0.7 | 0.7 | 0.5 | 0.3 | 10 | 8.60 |
Opomba: 1. Za premer valja ≤ 30 mm je priporočljivo uporabiti odprti utor.
2. Za tlak, večji od 30MPa, priporočamo, da uporabite H8/F8 za ekstruzijsko vrzel.
