Naša serija visokotlačnih vrtljivih tesnil zajema različne visokozmogljive izdelke, vključno z RC2051, RC2052, RC2053, RC2054, RCX17, RCX18, RDI, RDA, RCS in RC2057, ki so zasnovani za okolje za hidraulično, pnevmatično in vodno gibanje.

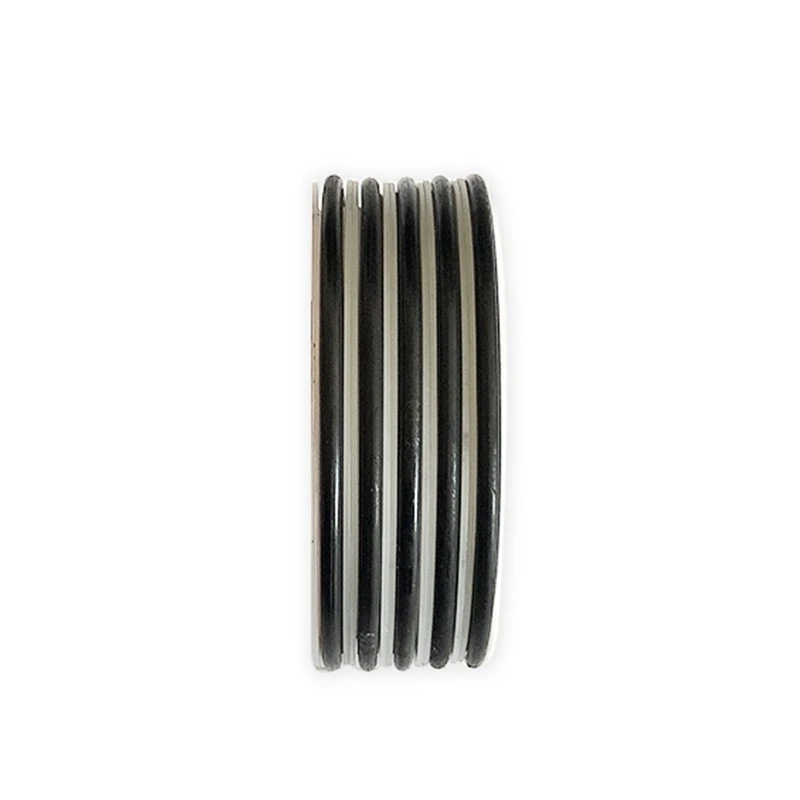

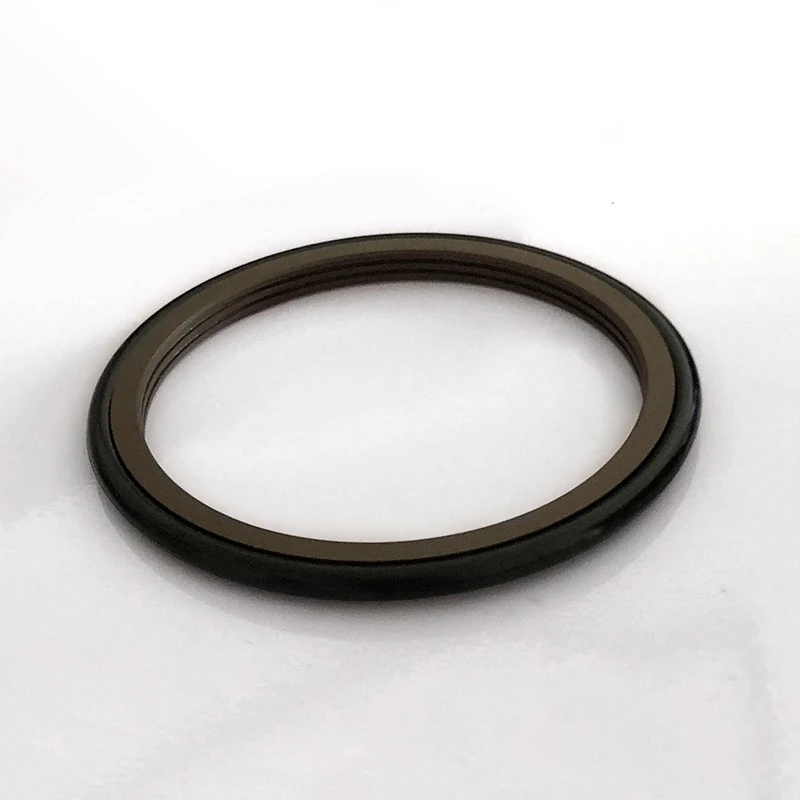

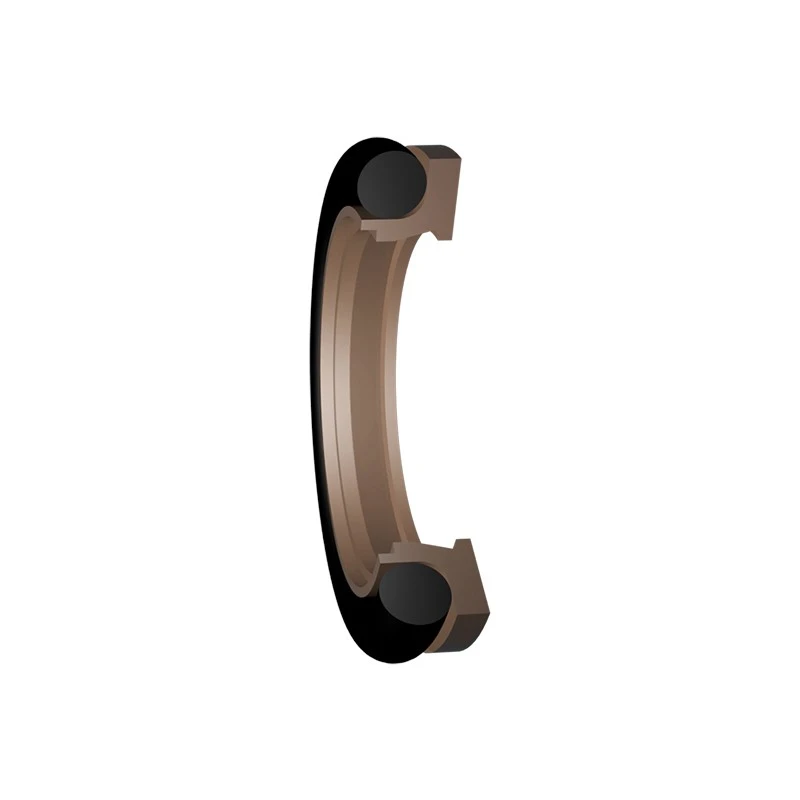

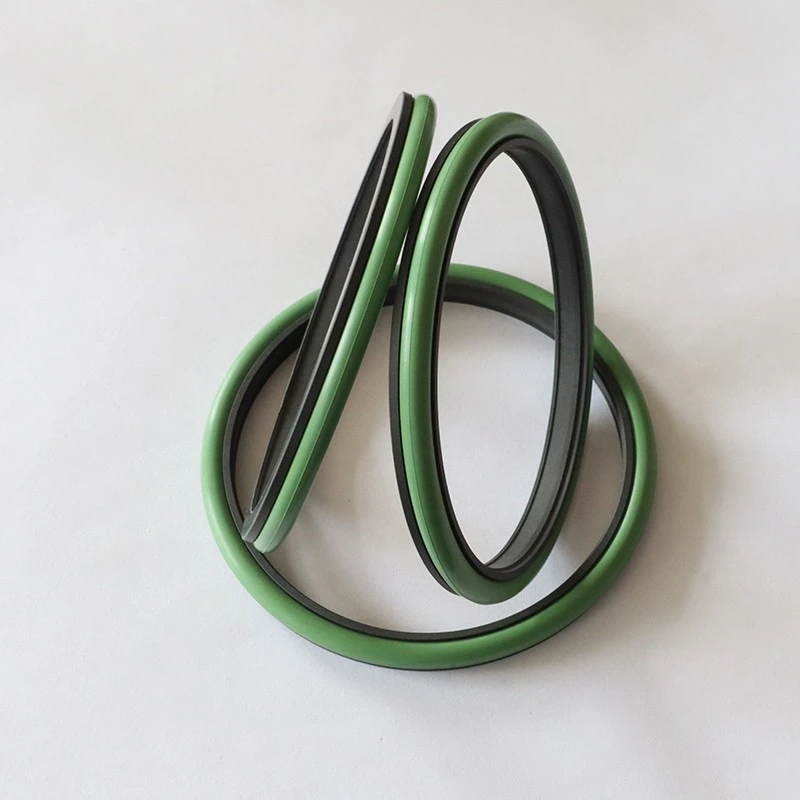

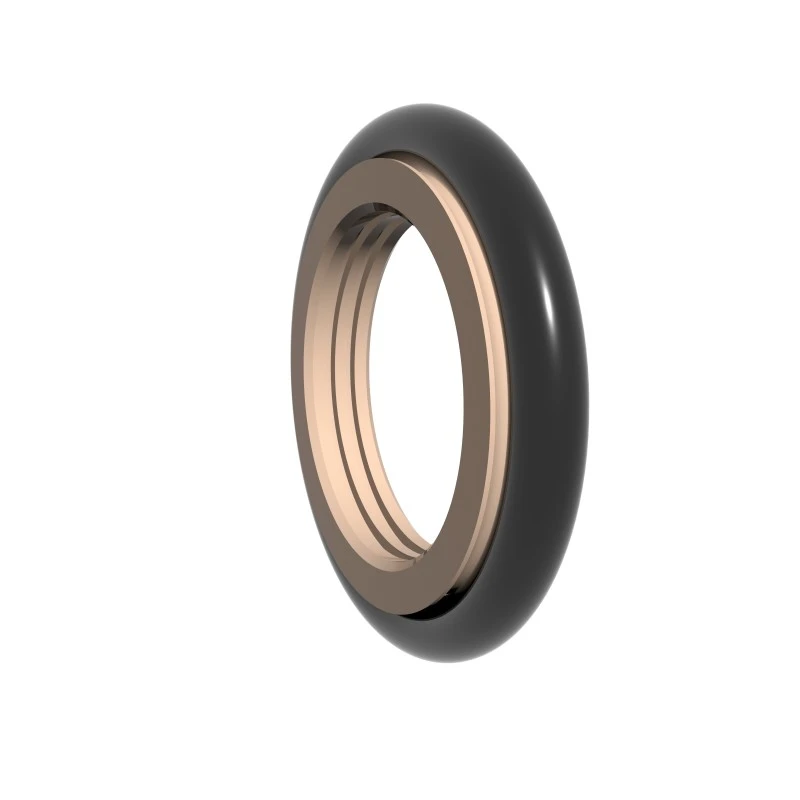

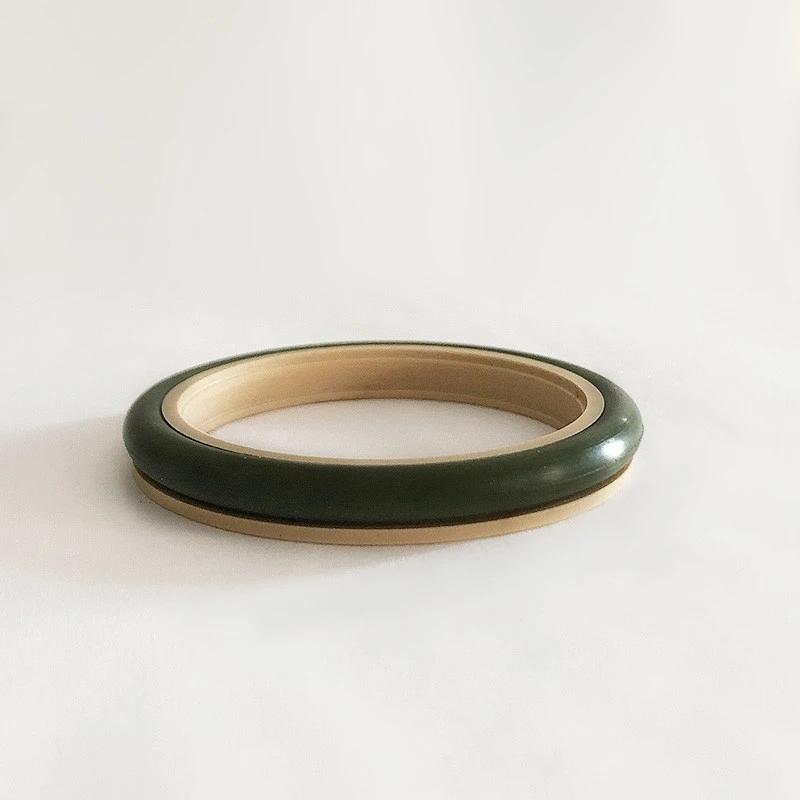

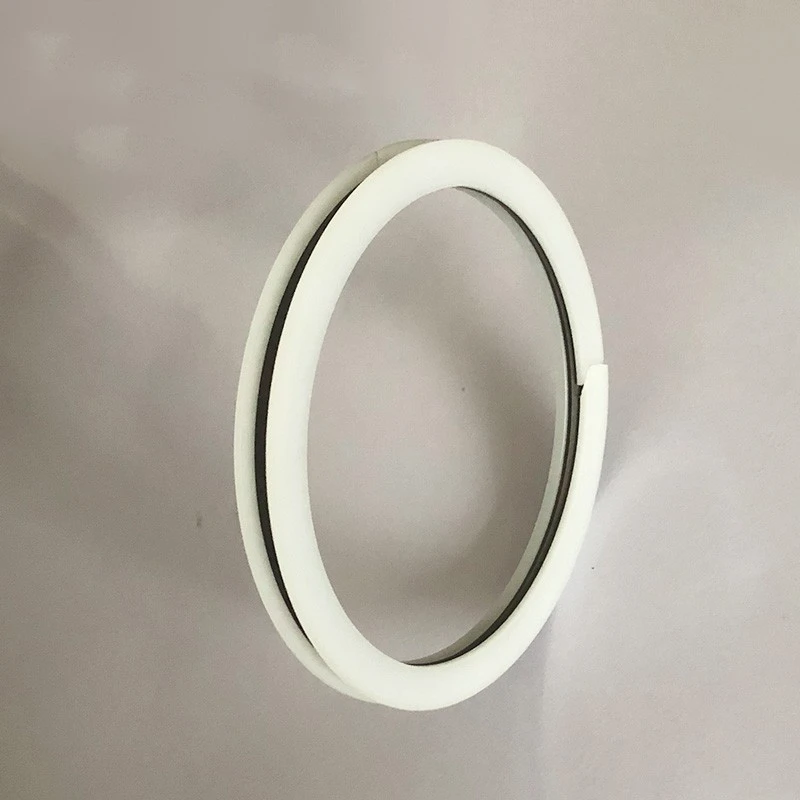

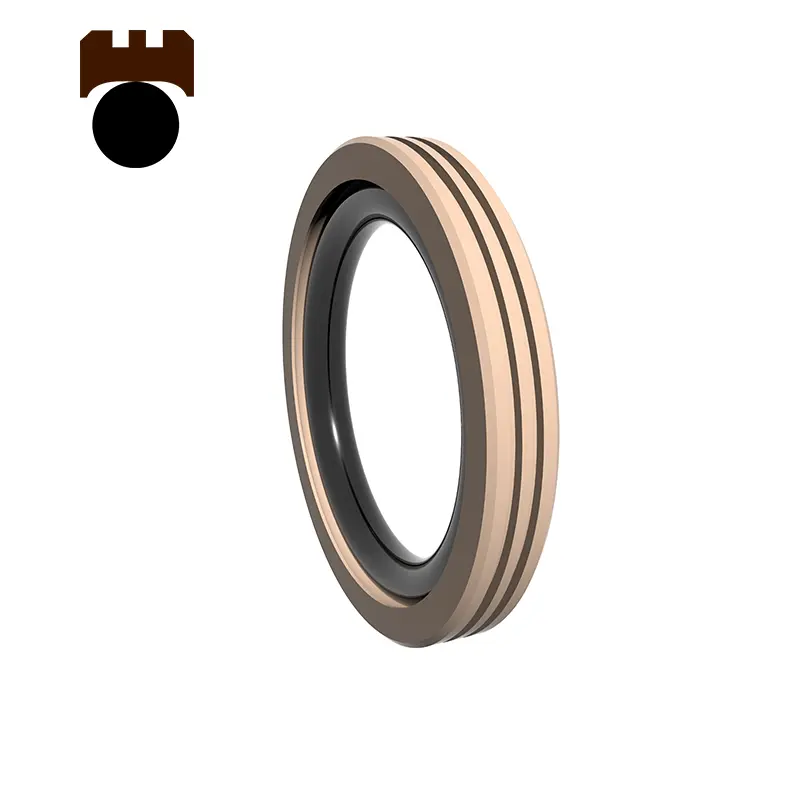

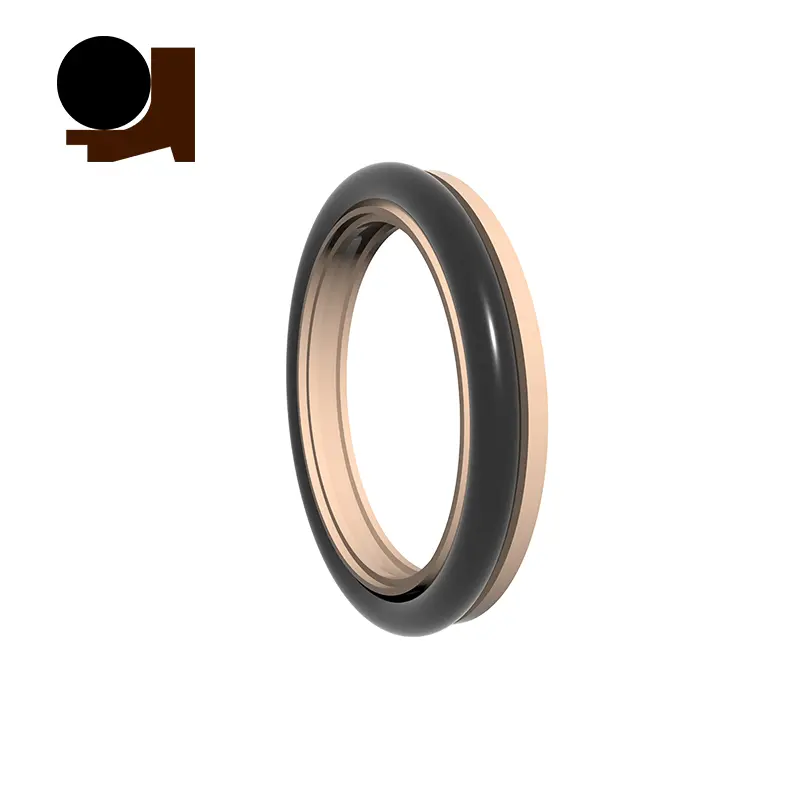

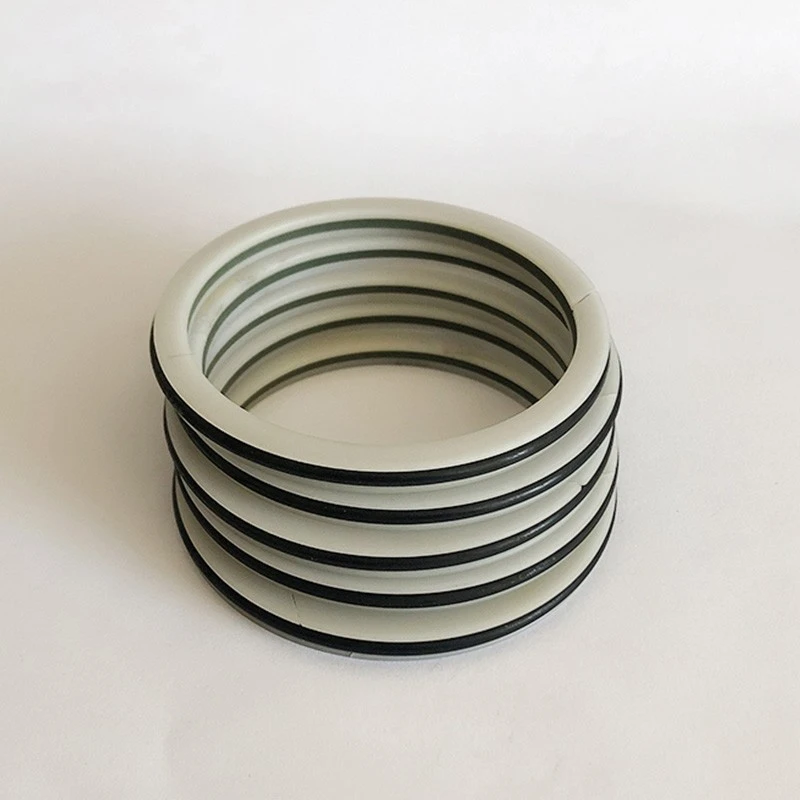

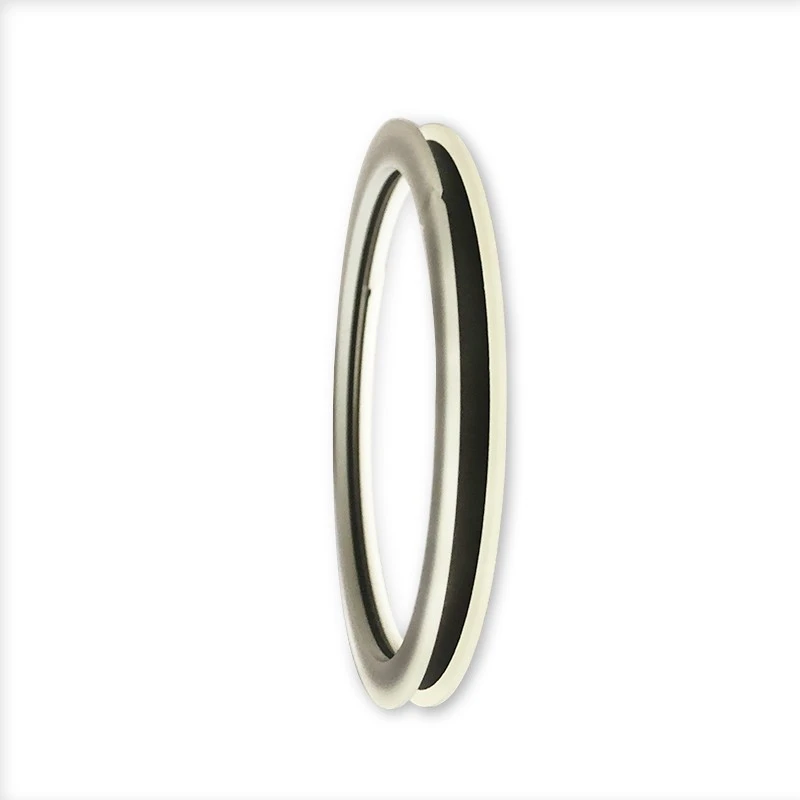

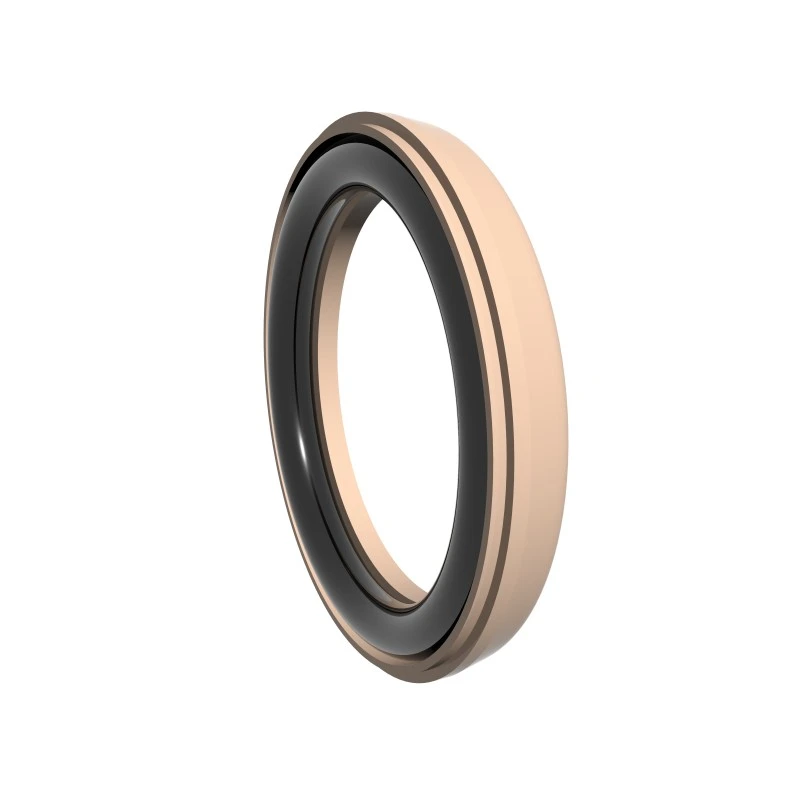

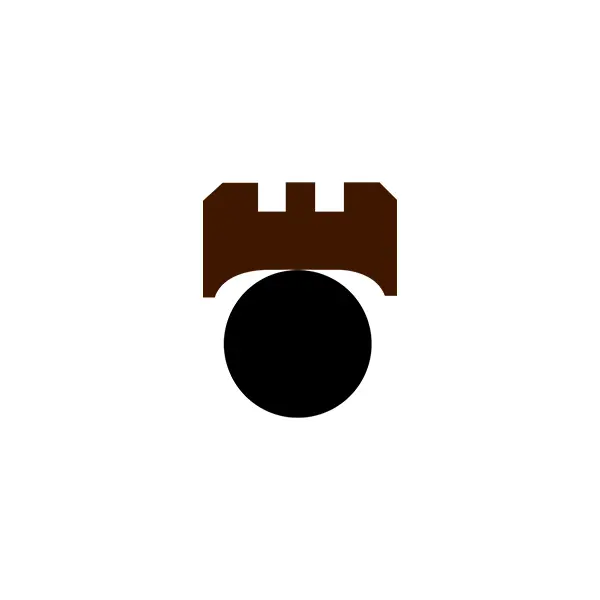

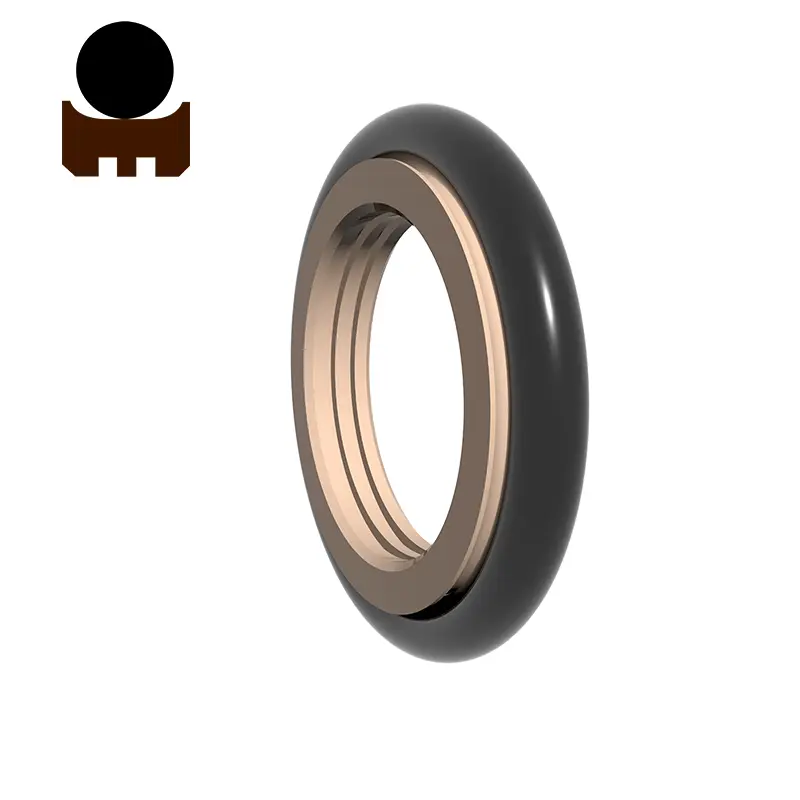

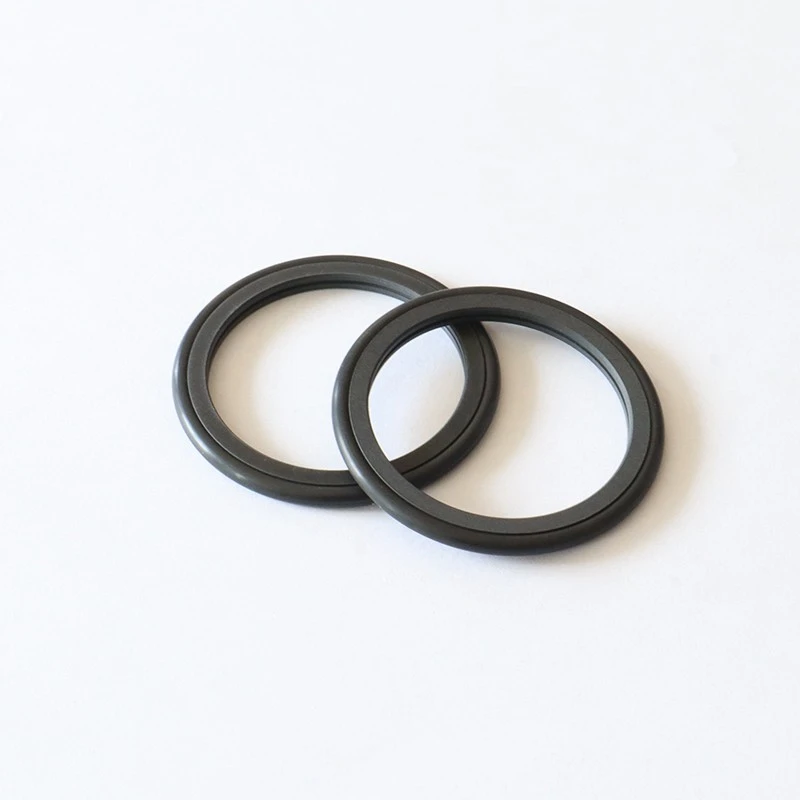

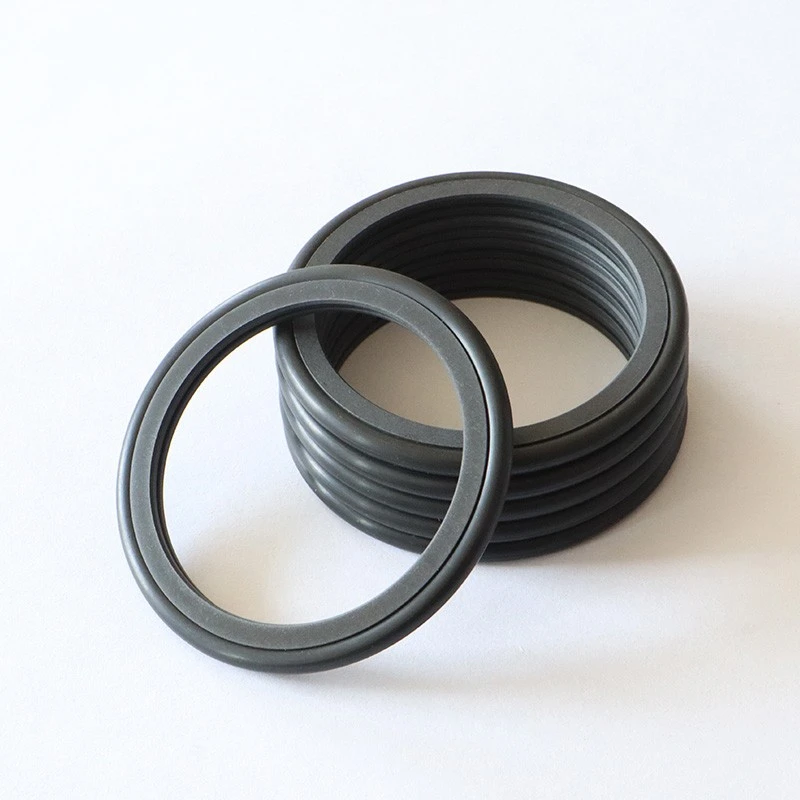

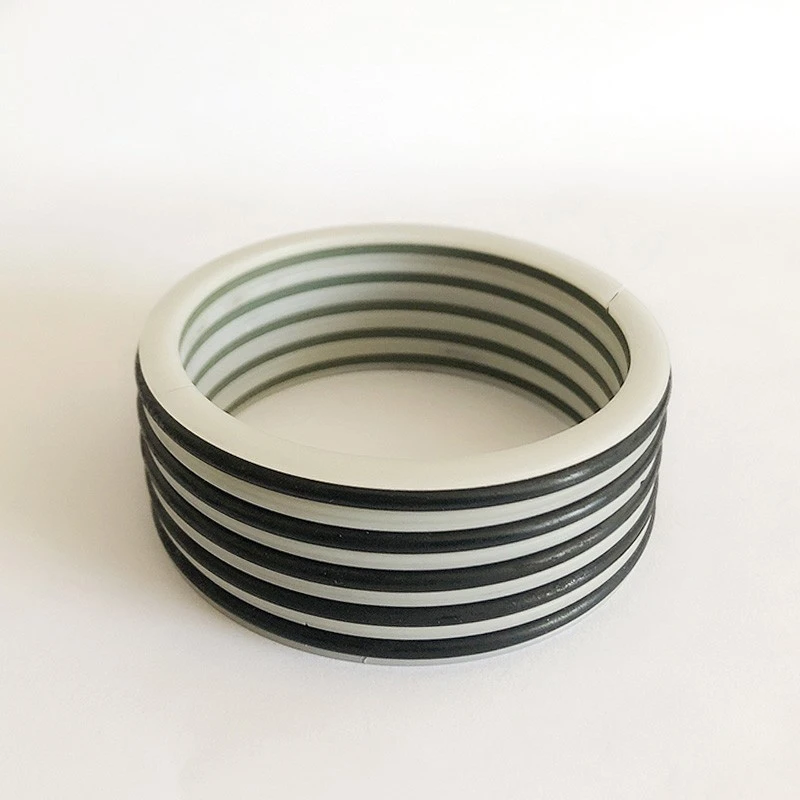

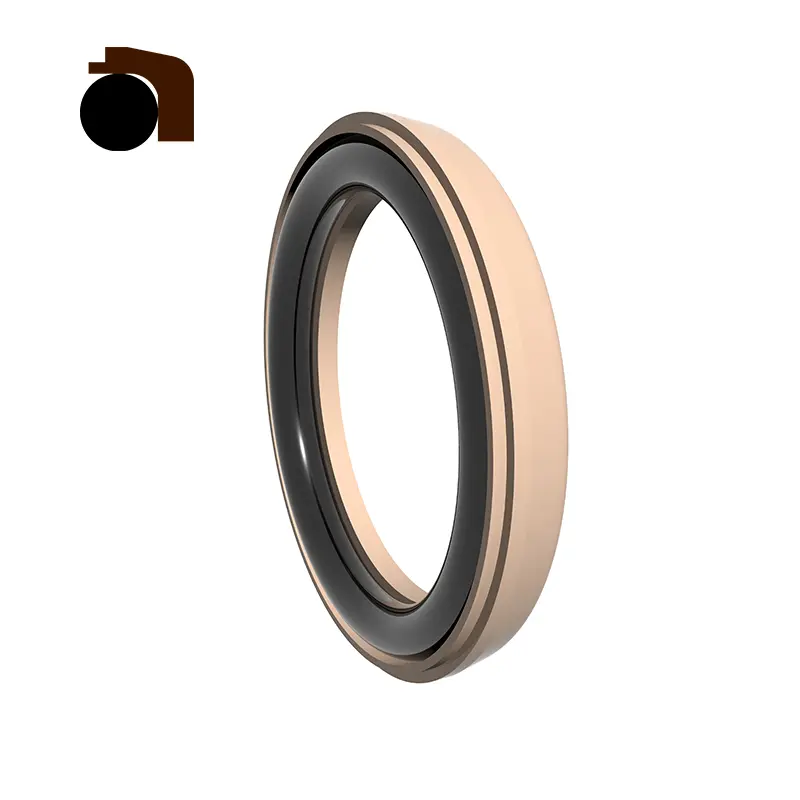

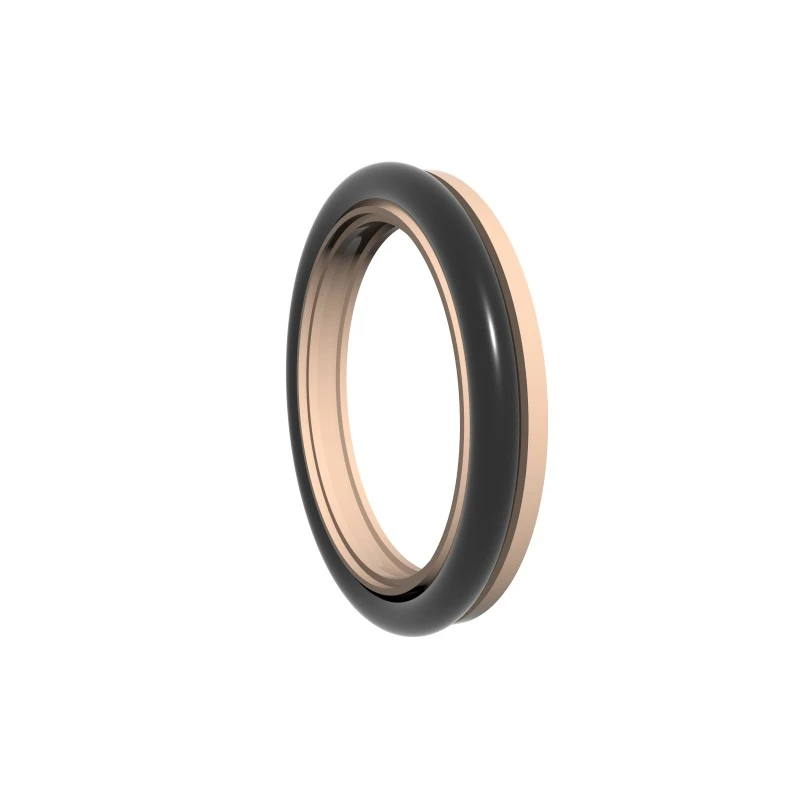

Serija RC2051 uporablja kombinacijo napolnjenih PTFE zobnih obročkov in O-obročev za enosmerno tesnjenje. Ima značilnosti nizkih trenja in visoke tesnjenja in je razdeljen na standardni tip (RC2051-B) in visoko hitrost (RC2051-G).

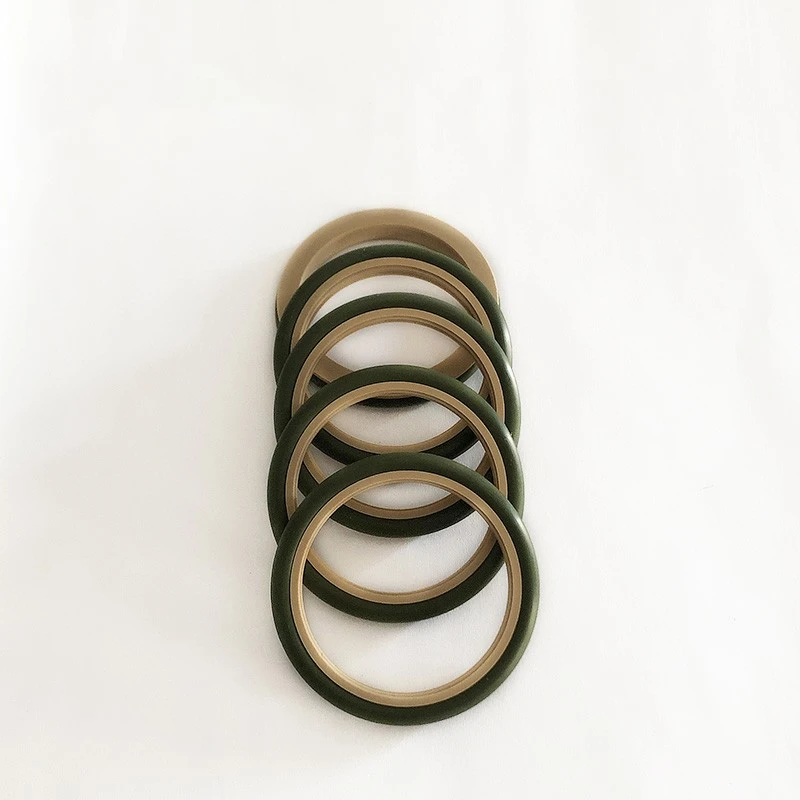

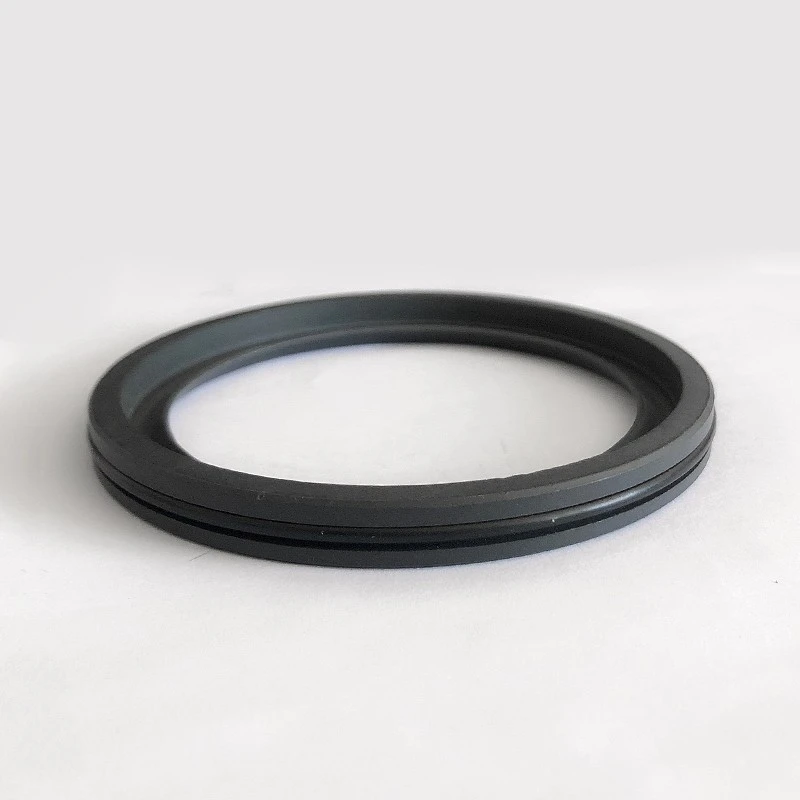

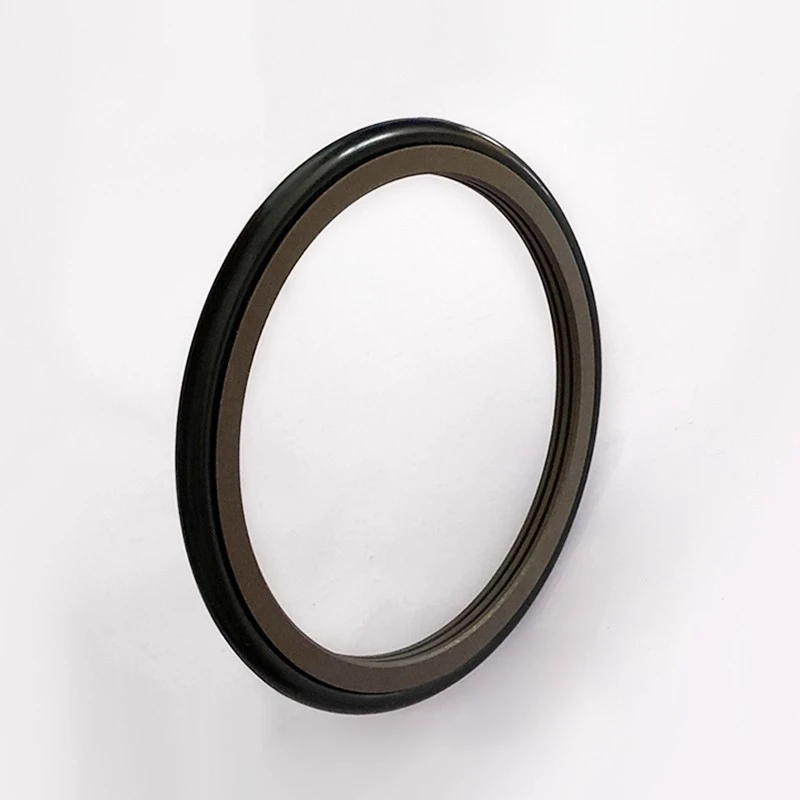

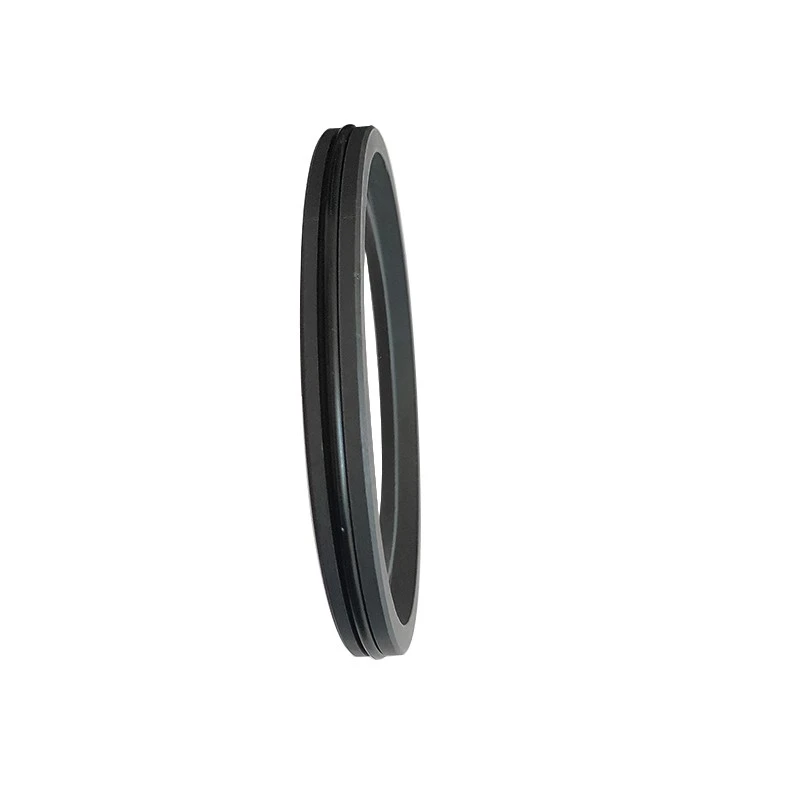

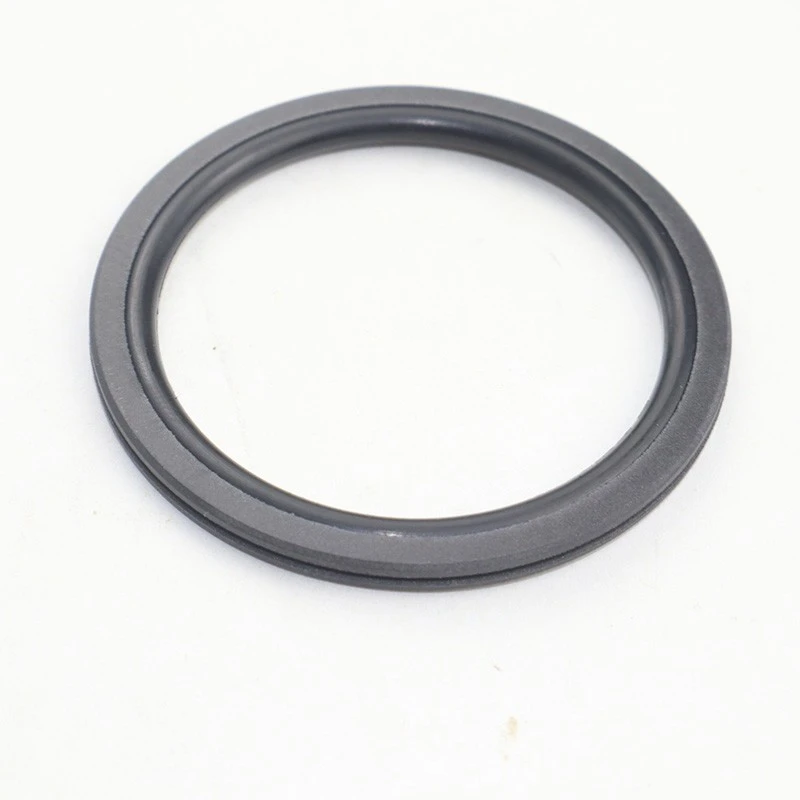

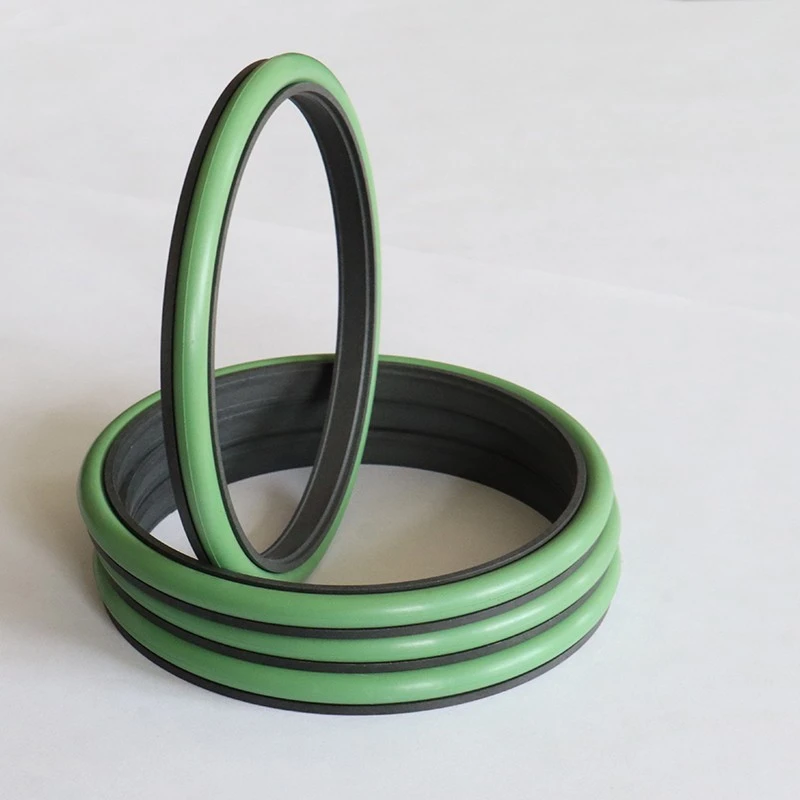

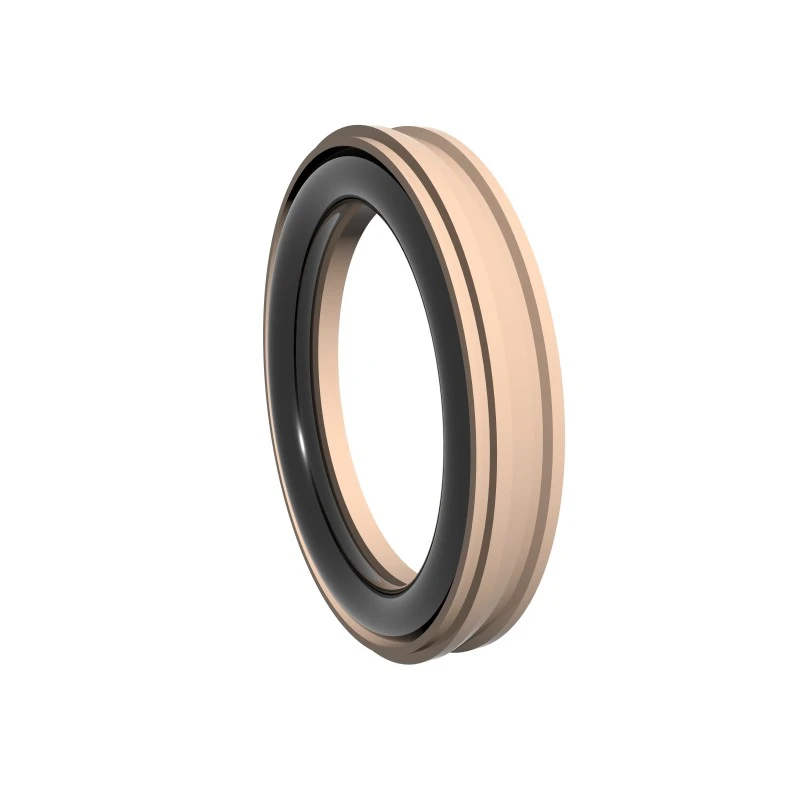

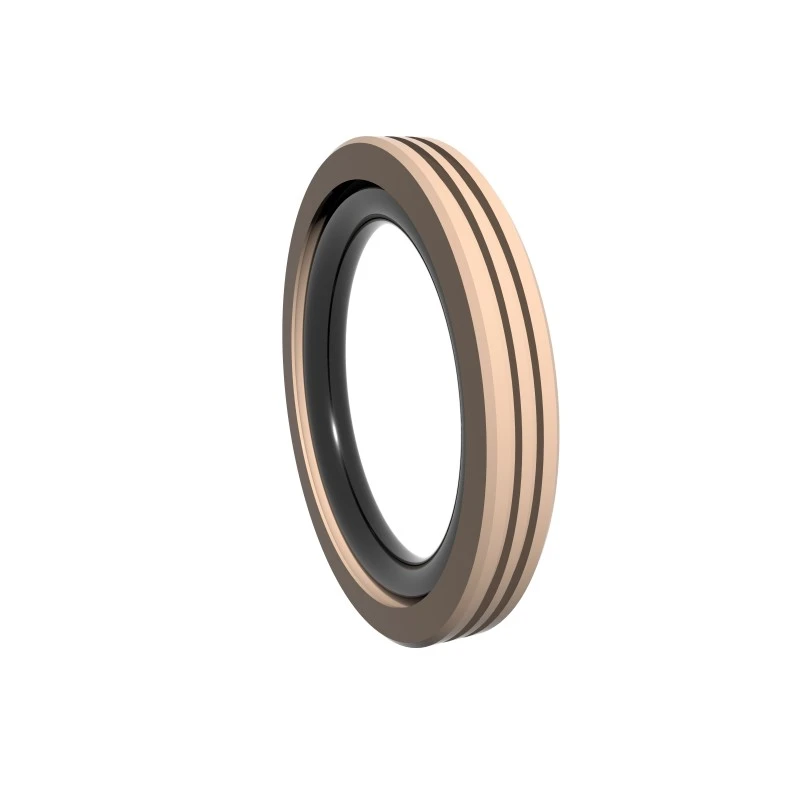

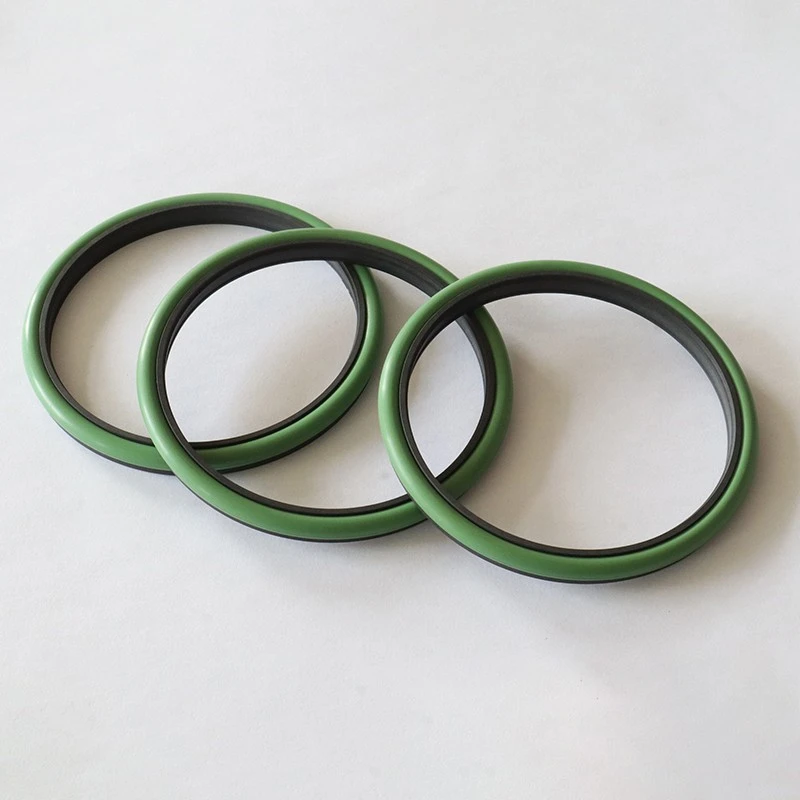

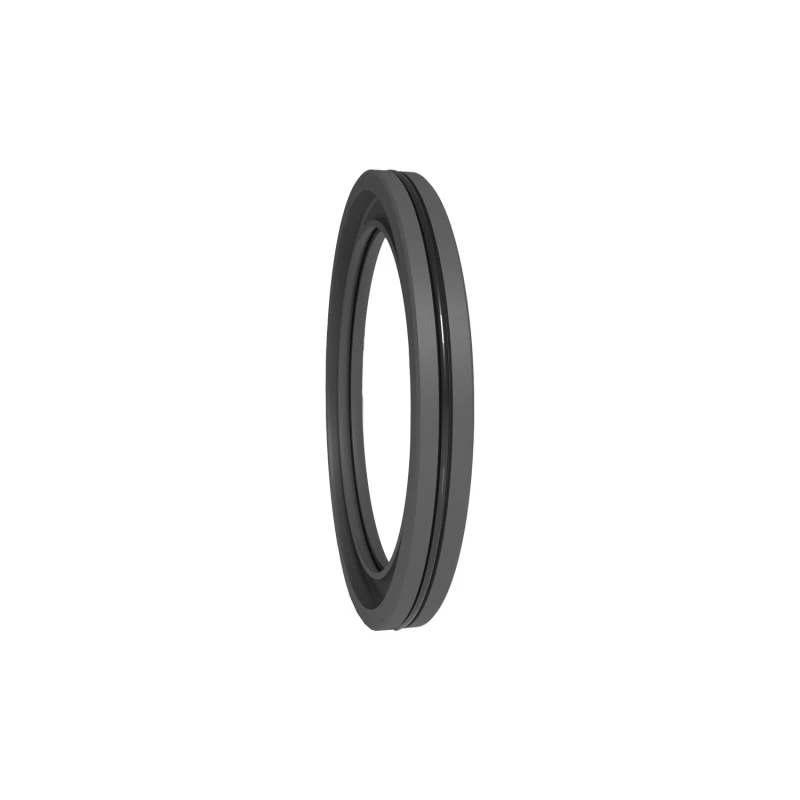

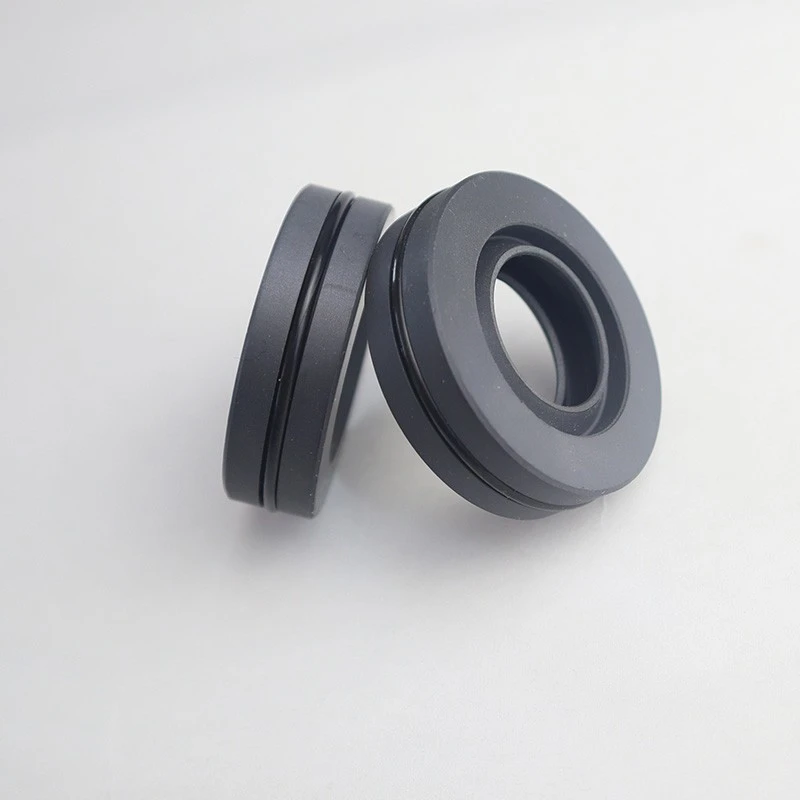

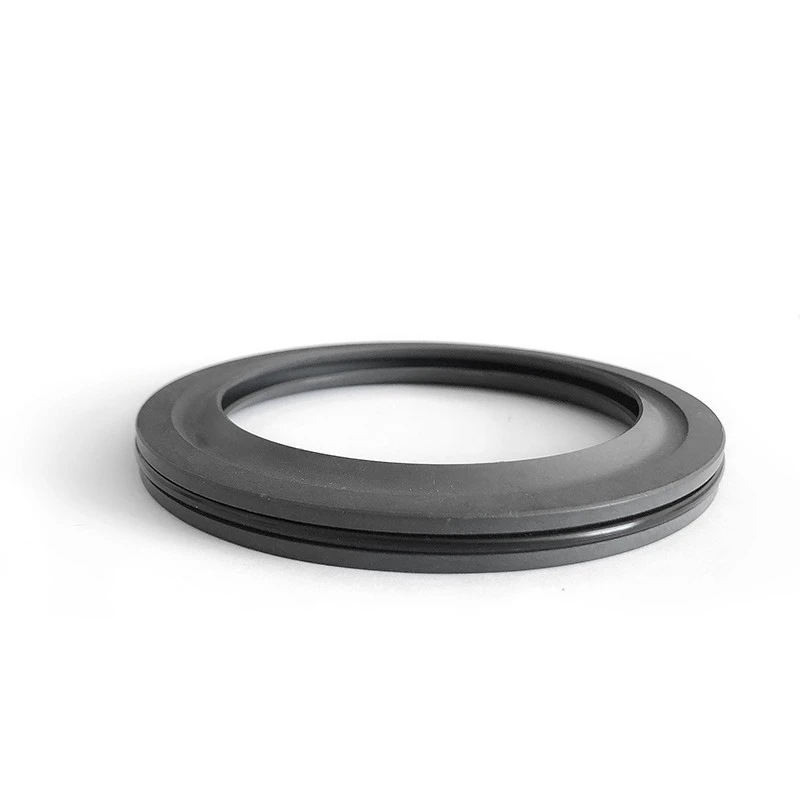

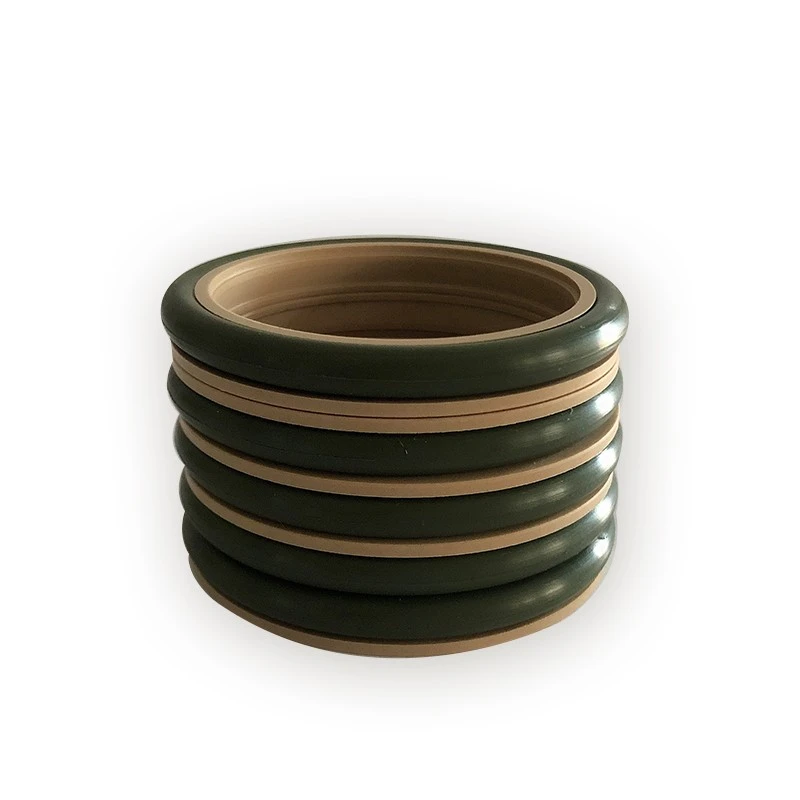

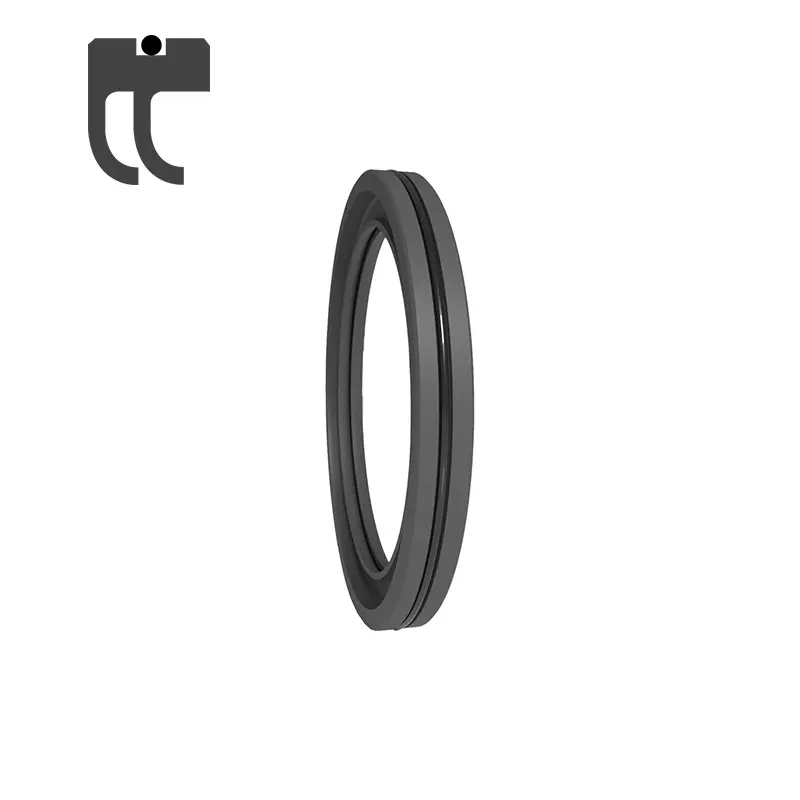

Serija RC2052 in RC2054 sta opremljena s kvadratnimi tesnilnimi obroči z žlebovi za shranjevanje olja, ki so primerna za hidravlično rotacijsko dvosmerno tesnjenje. Struktura je kompaktna in podpira vodni tlačni okolje.

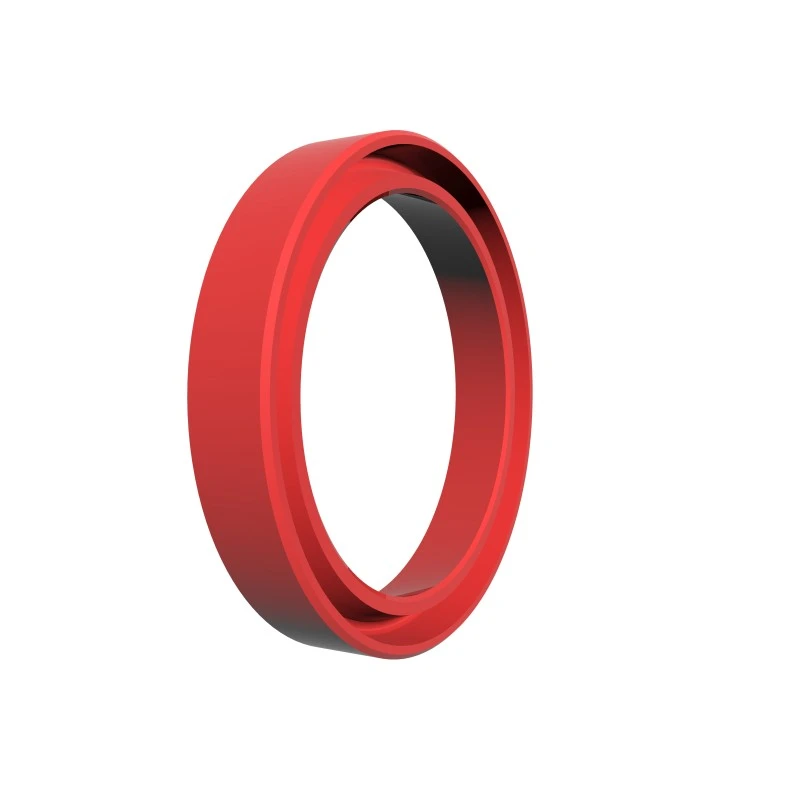

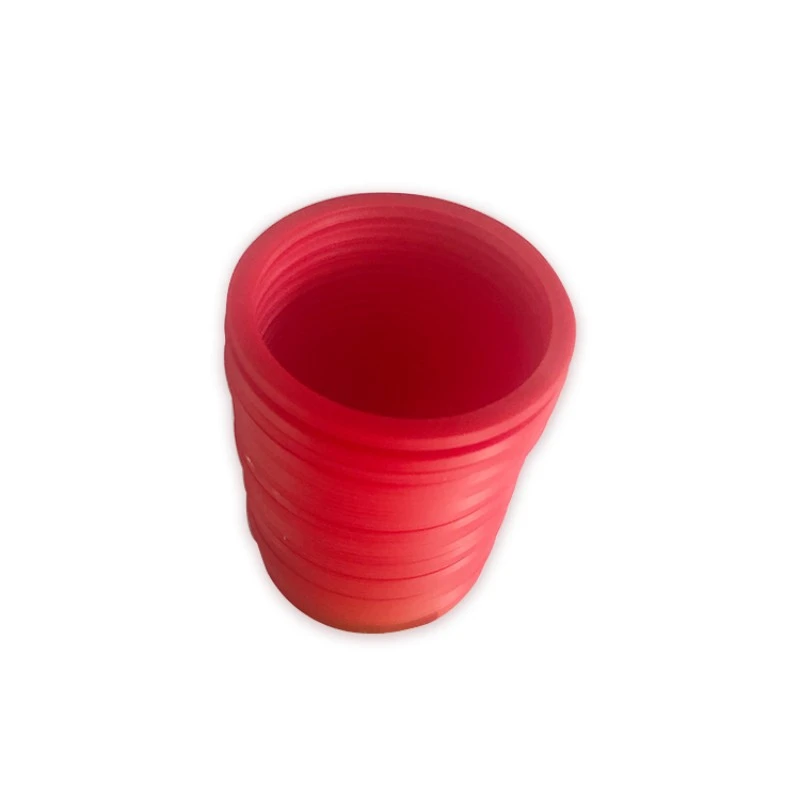

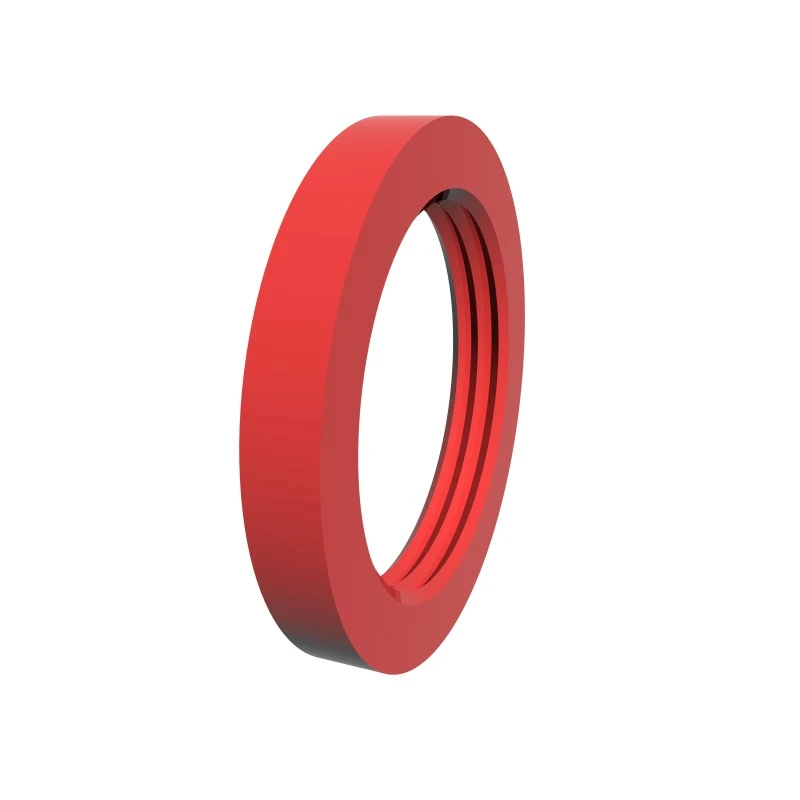

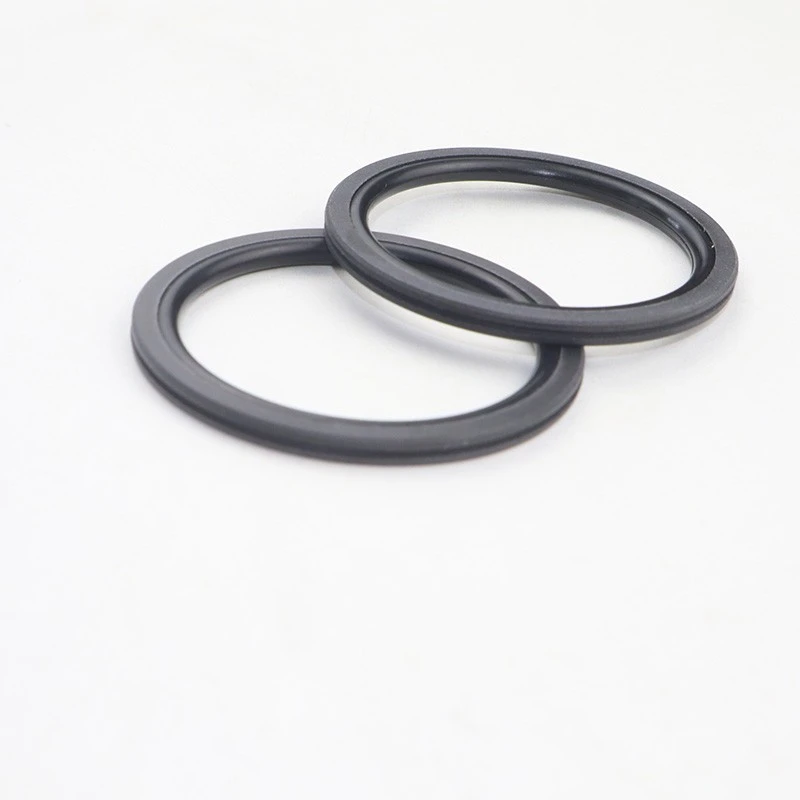

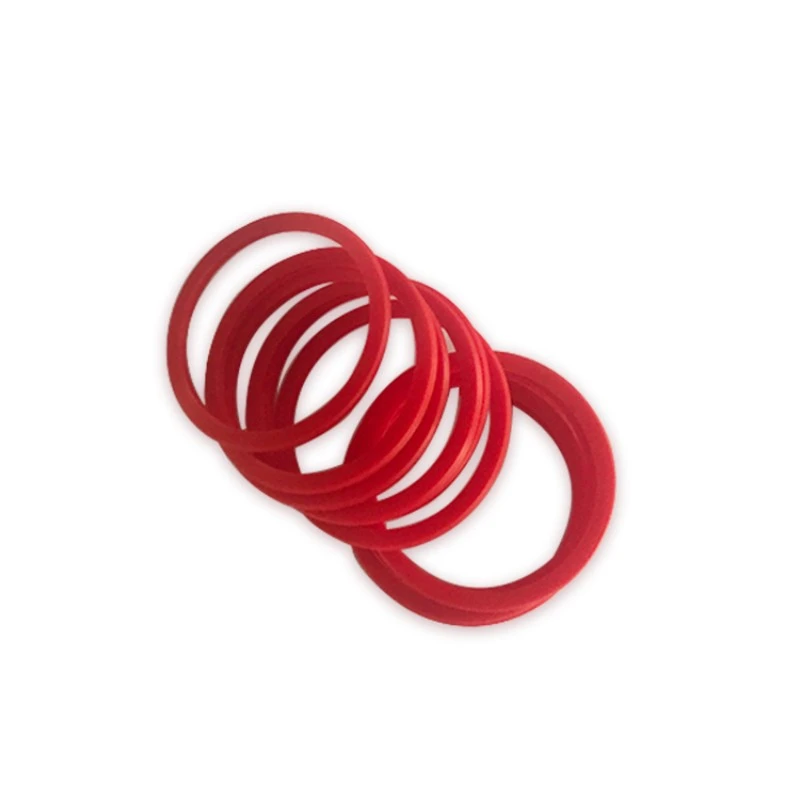

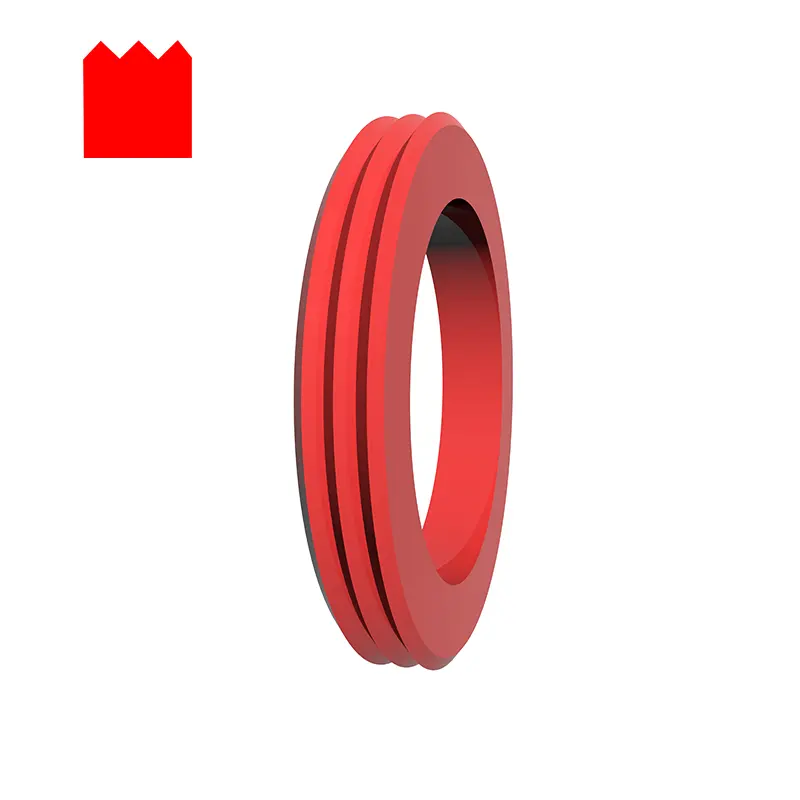

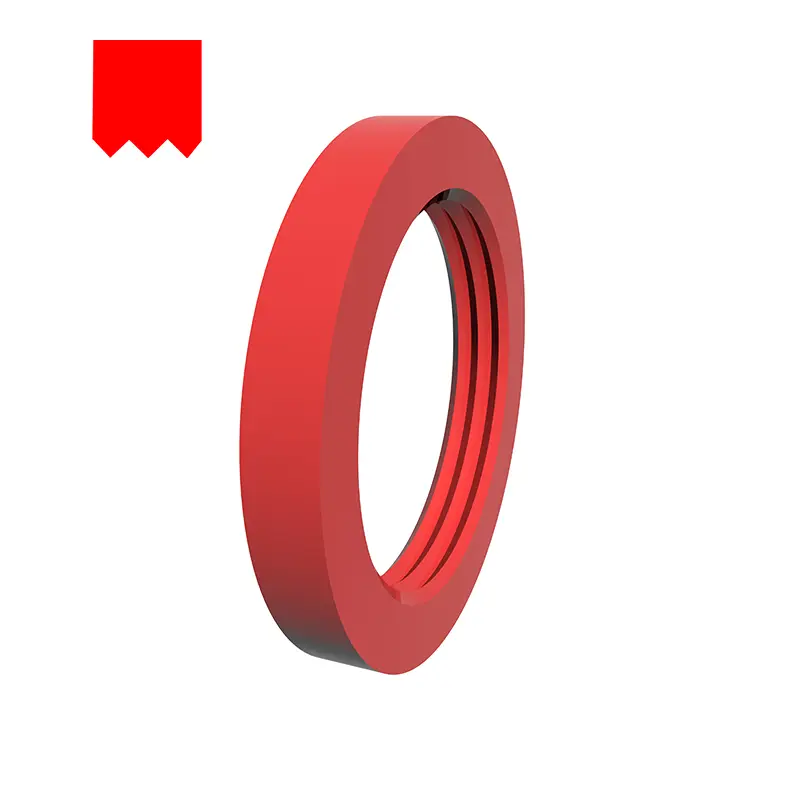

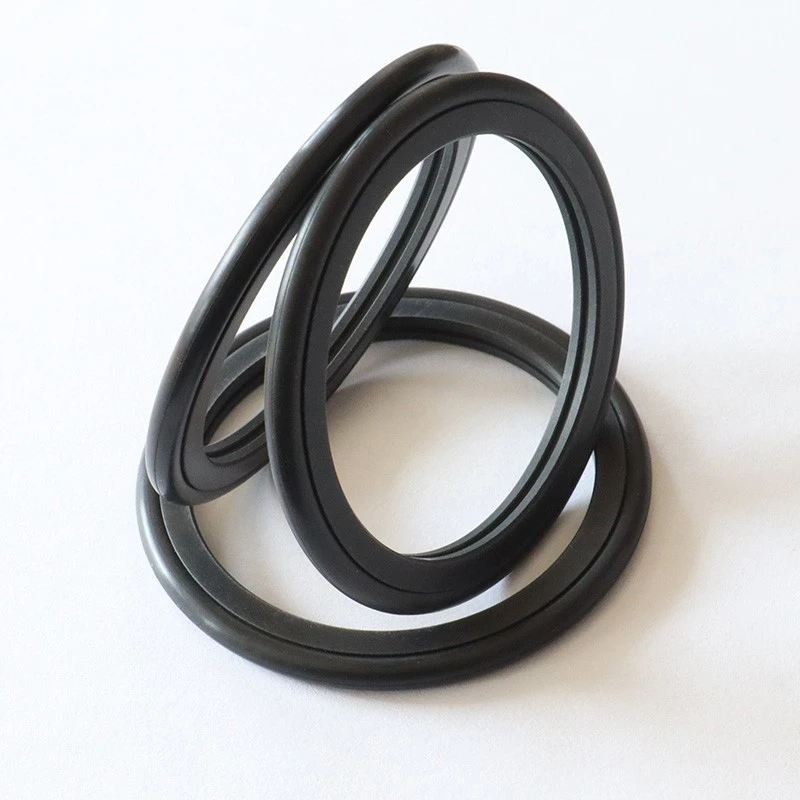

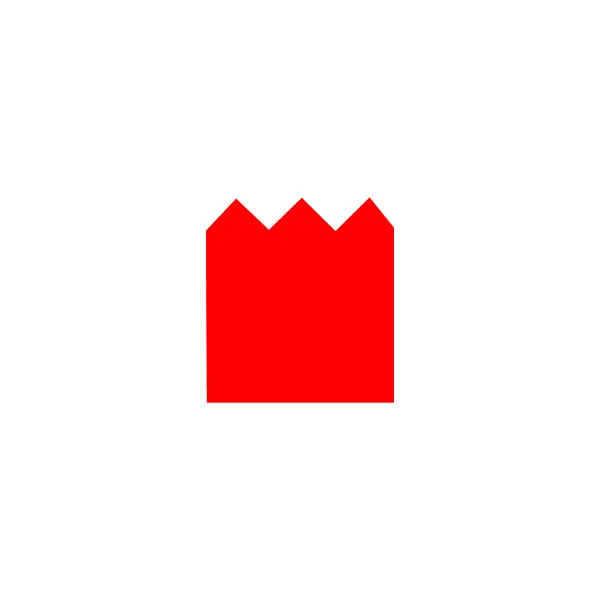

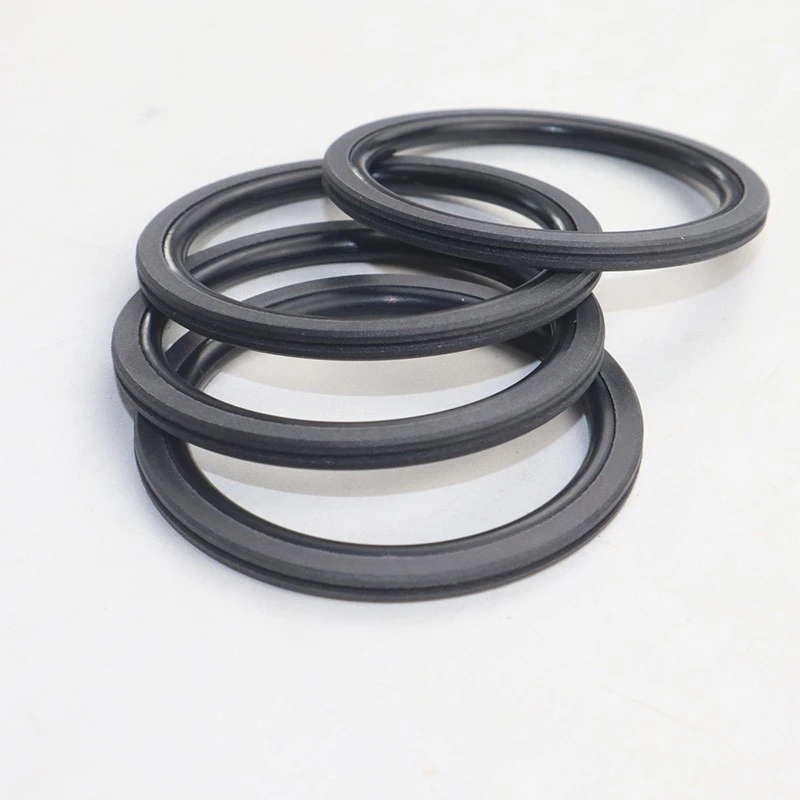

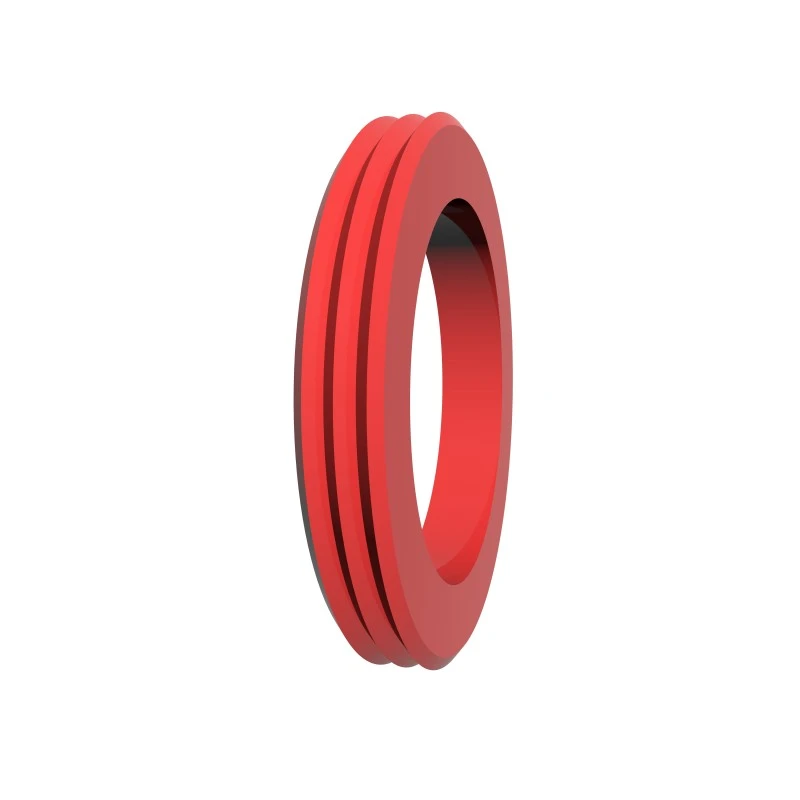

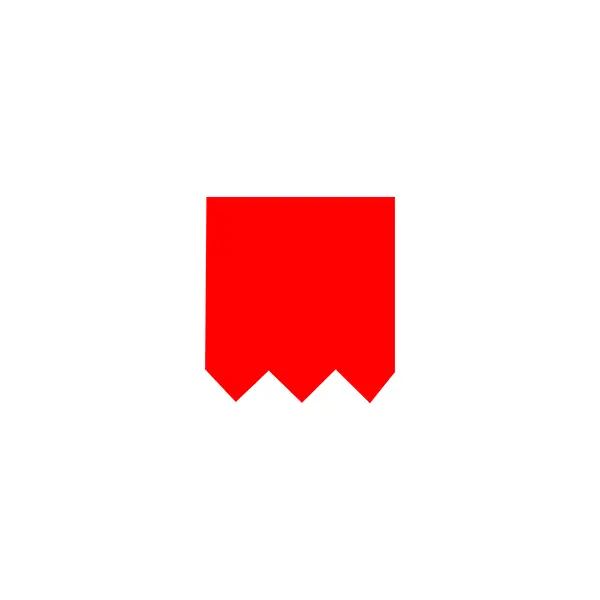

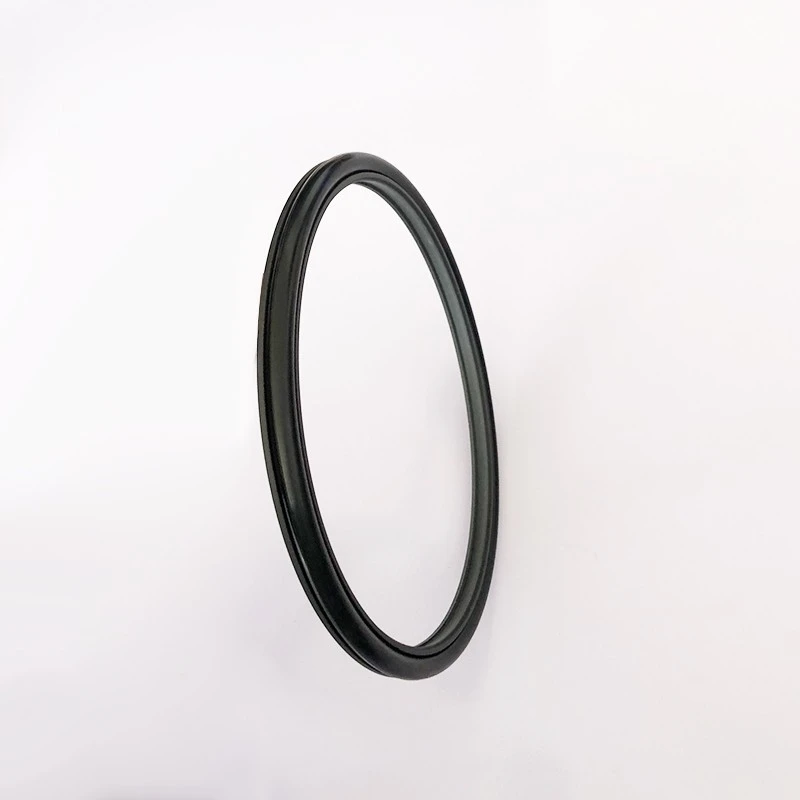

Serija RCX17 in RCX18 sta narejena iz visokozmogljivih PU materialov, z zobno zasnovo prereza za enostavno namestitev. Primerni so za rotacijsko gred in tesnjenje z vrtljivo luknjo, zasnova žleba pa je zamenljiva.

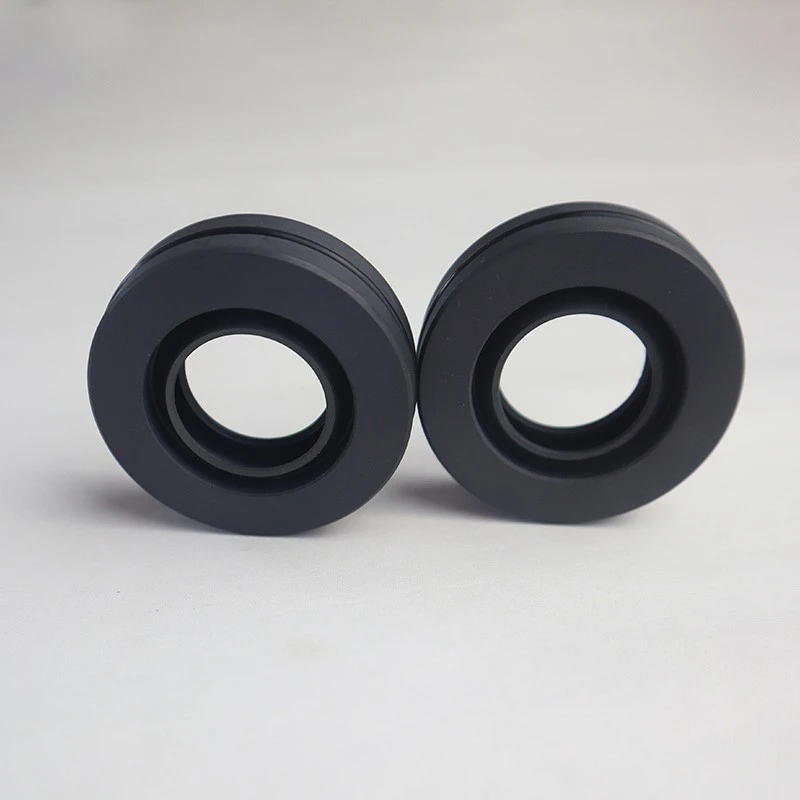

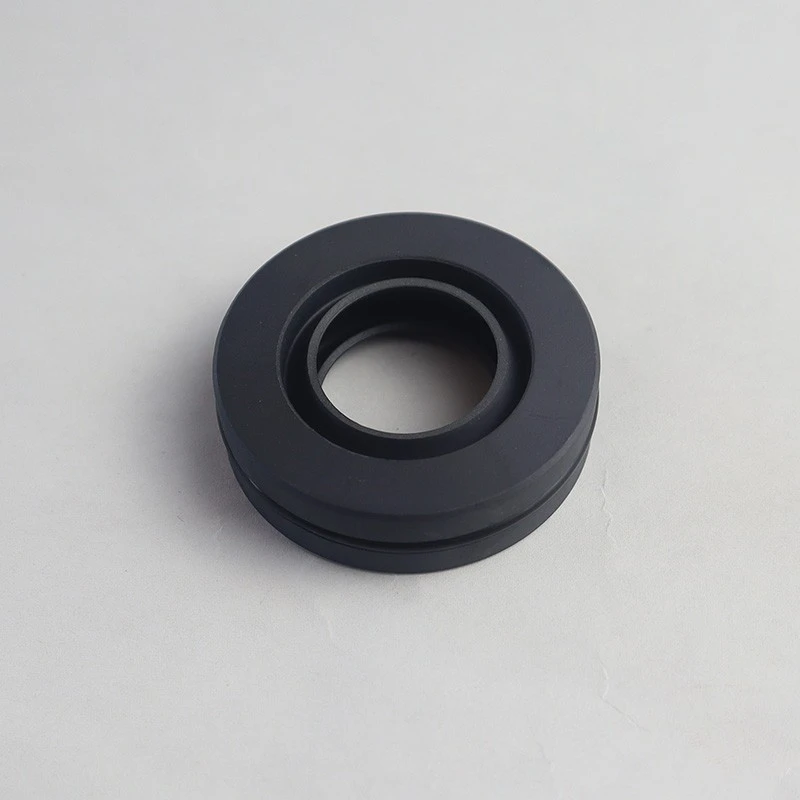

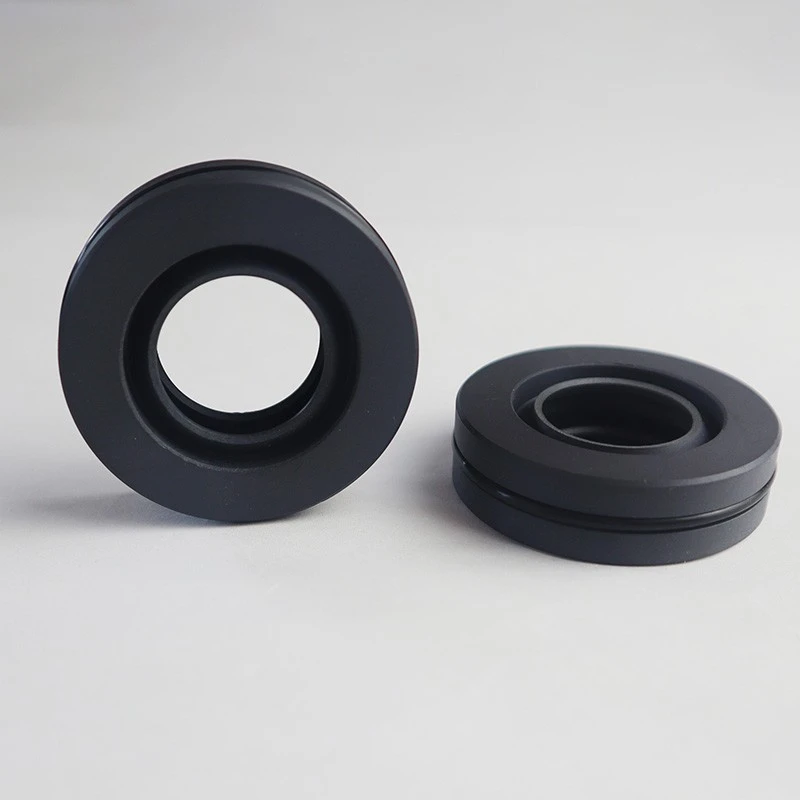

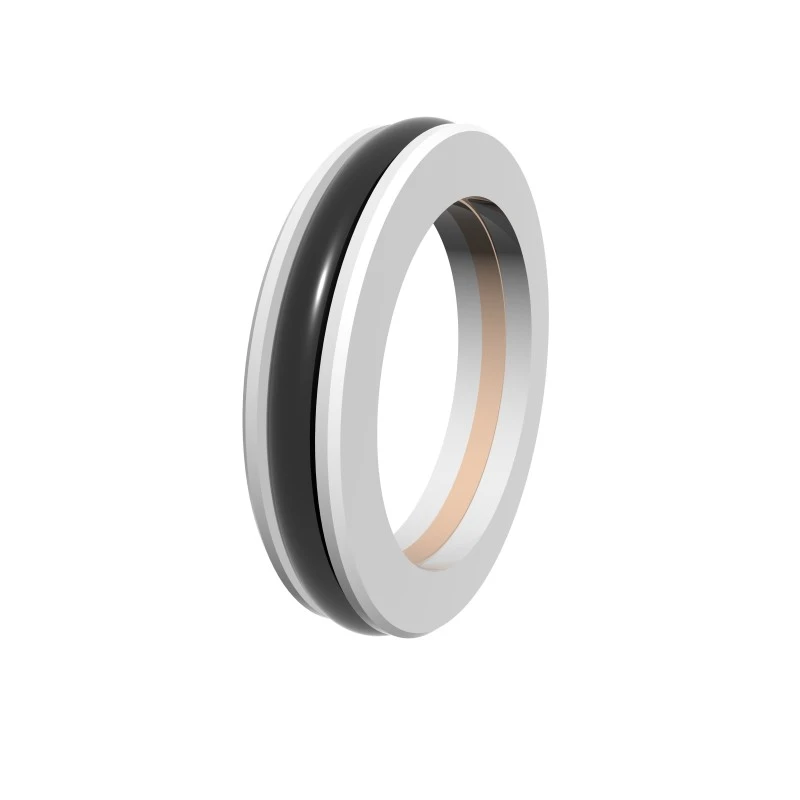

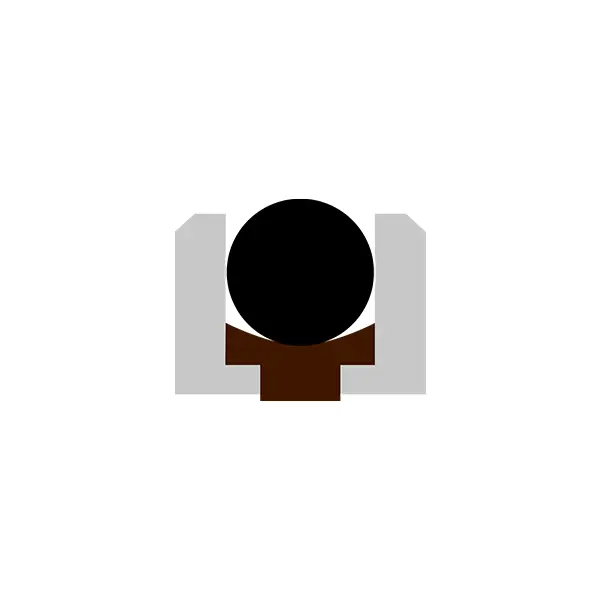

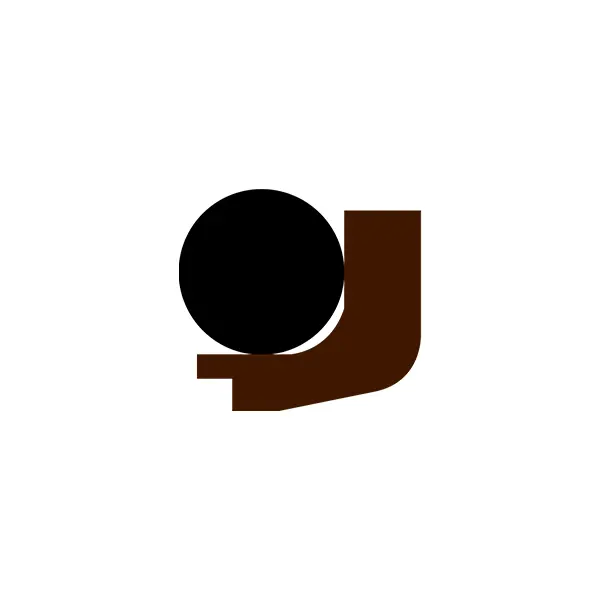

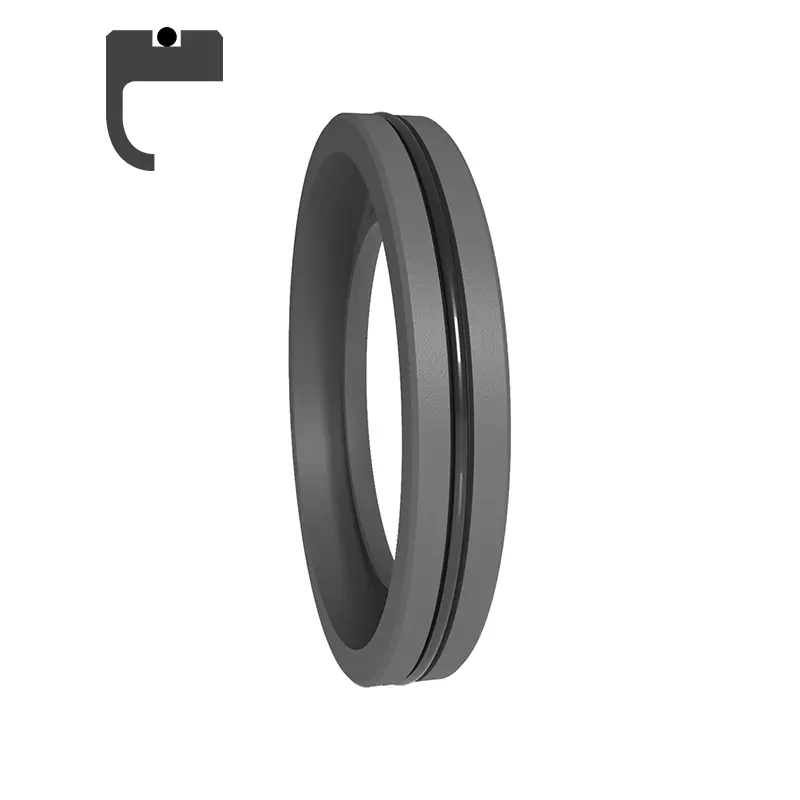

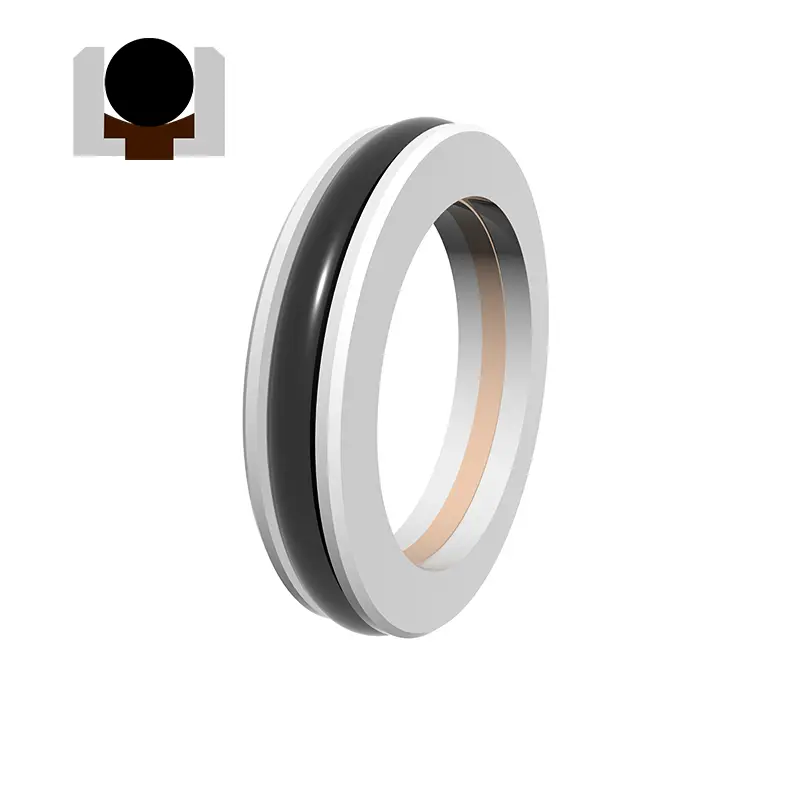

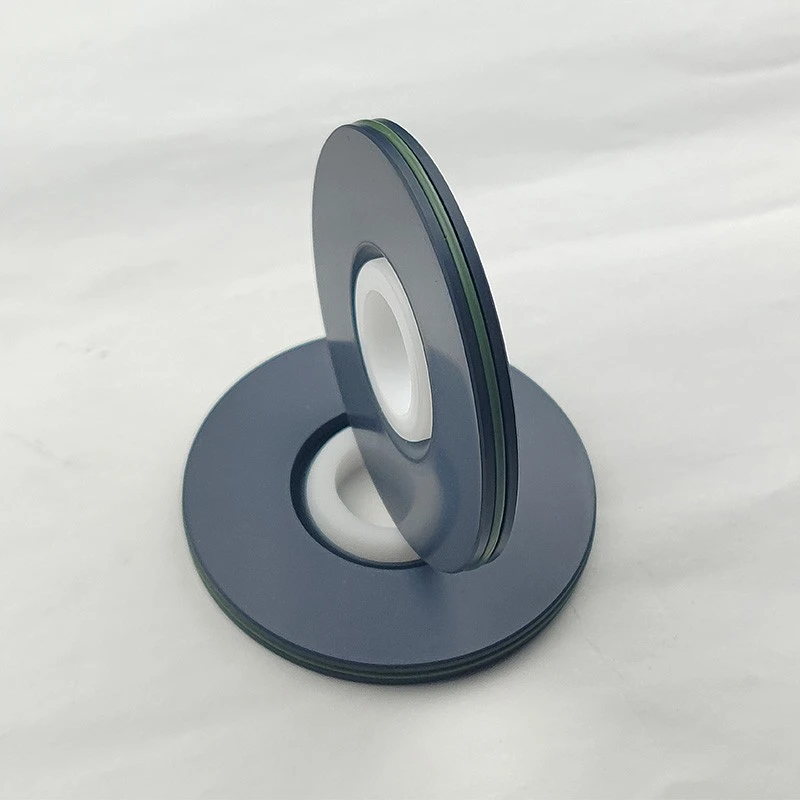

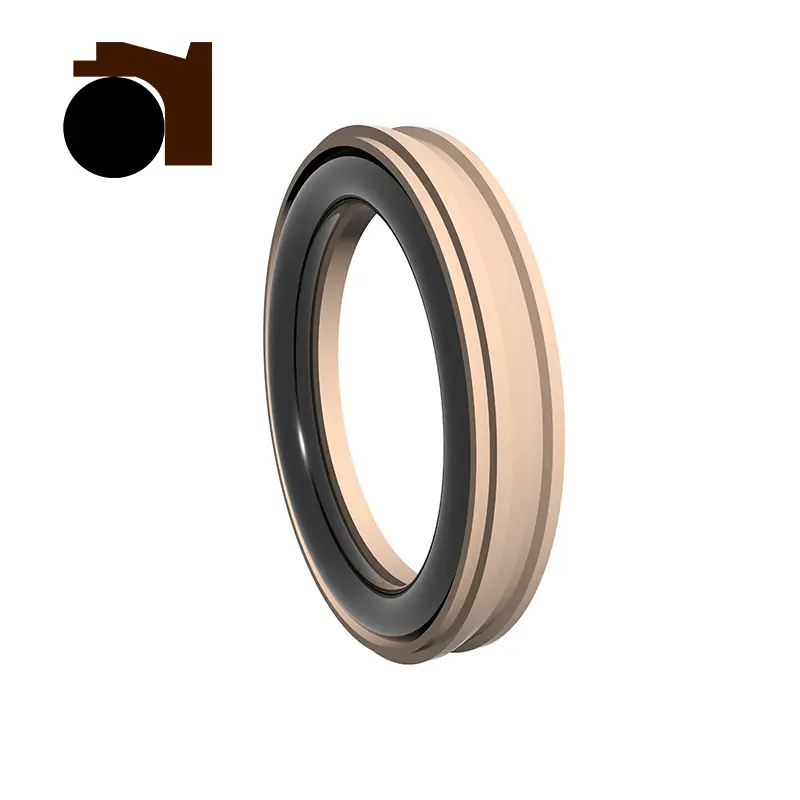

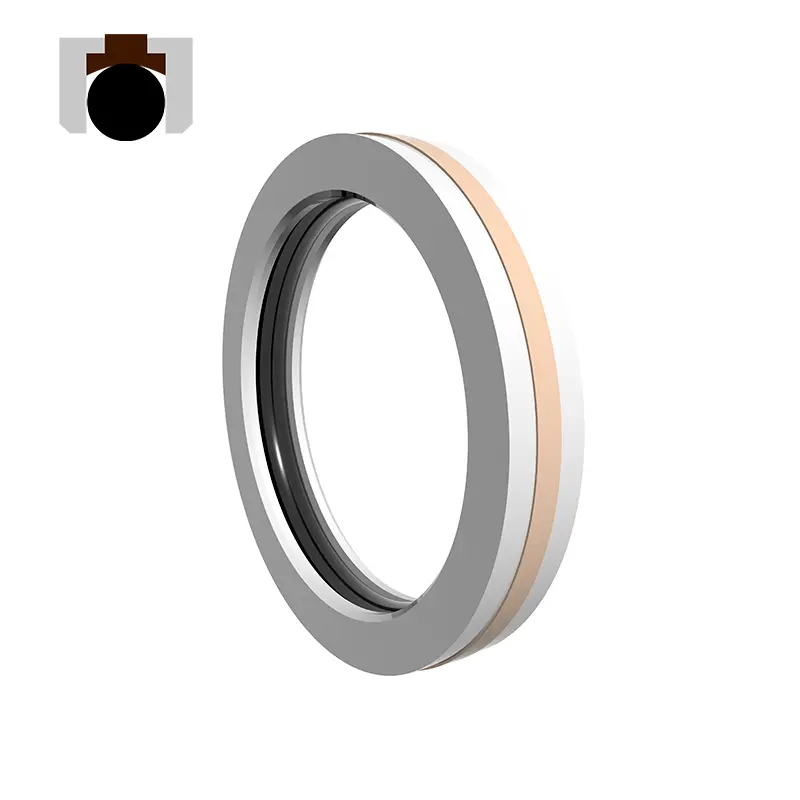

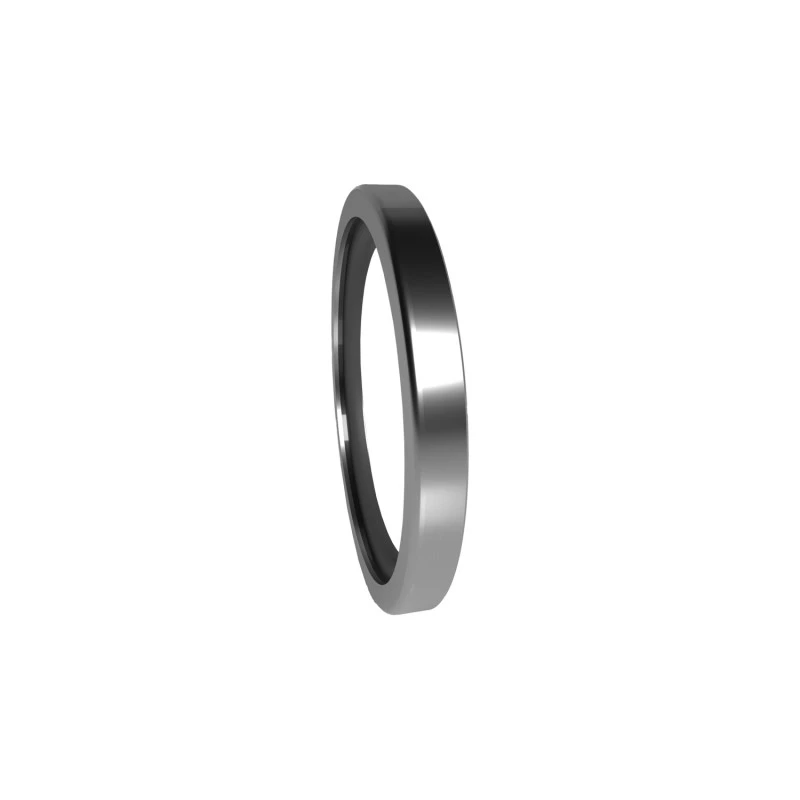

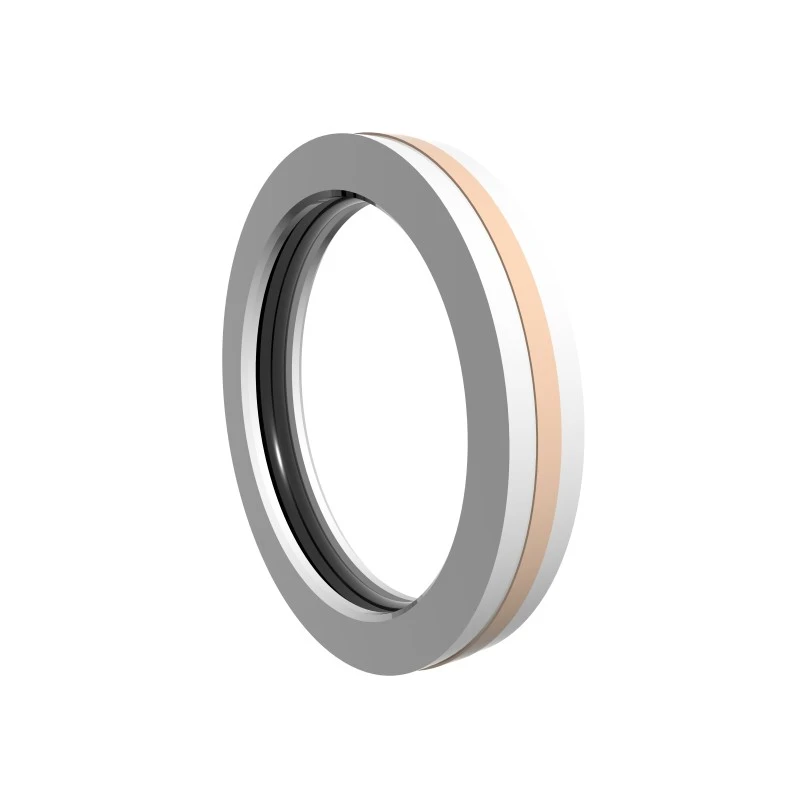

Serija RDI in RDA sta sestavljena iz tesnilnih obročev PTFE, plastičnih nosilcev v obliki črke L in O-obročev, ki so primerni za visokotlačno, nizko hitrost, vrteče se dvosmerno tesnjenje, odpornost na visoke tlake, nizko trenje in dolgo življenje.

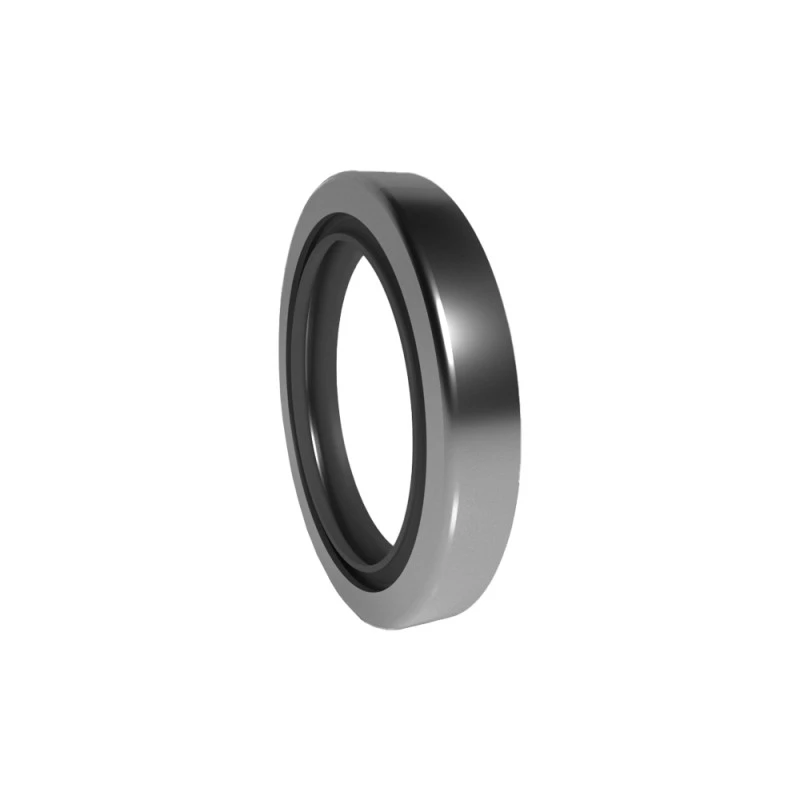

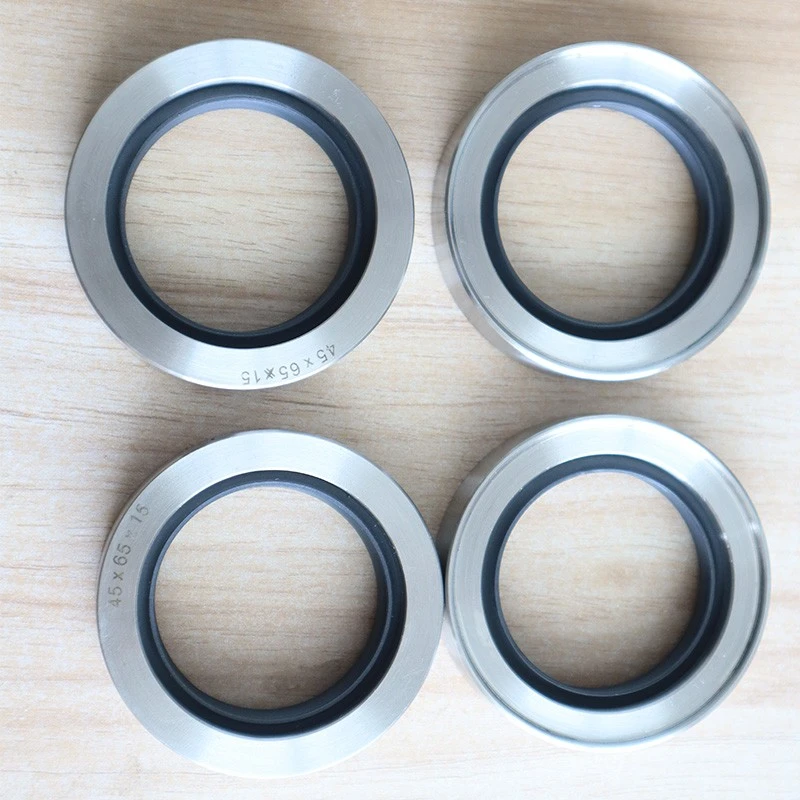

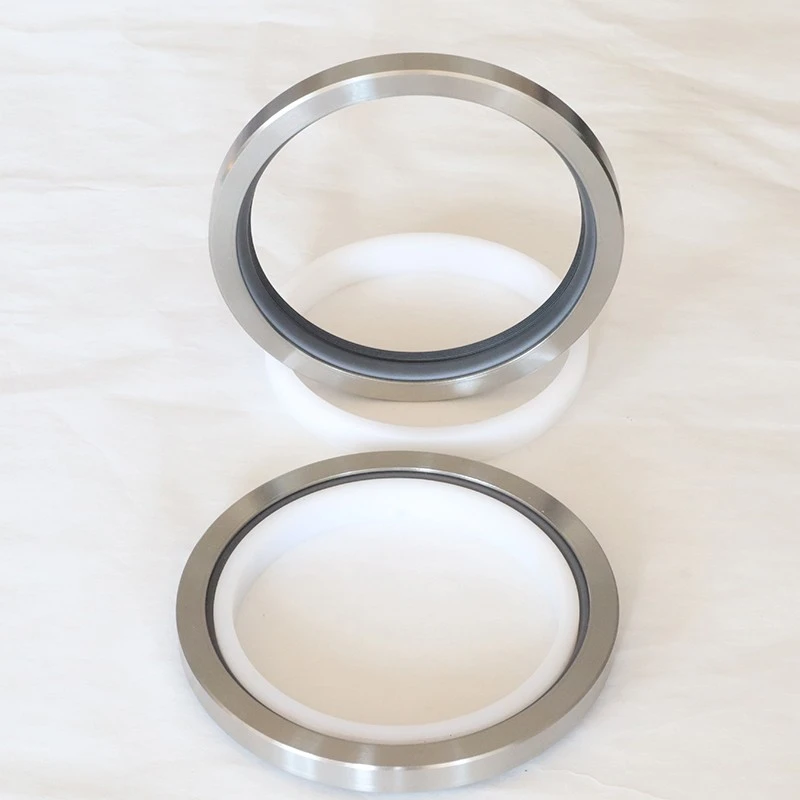

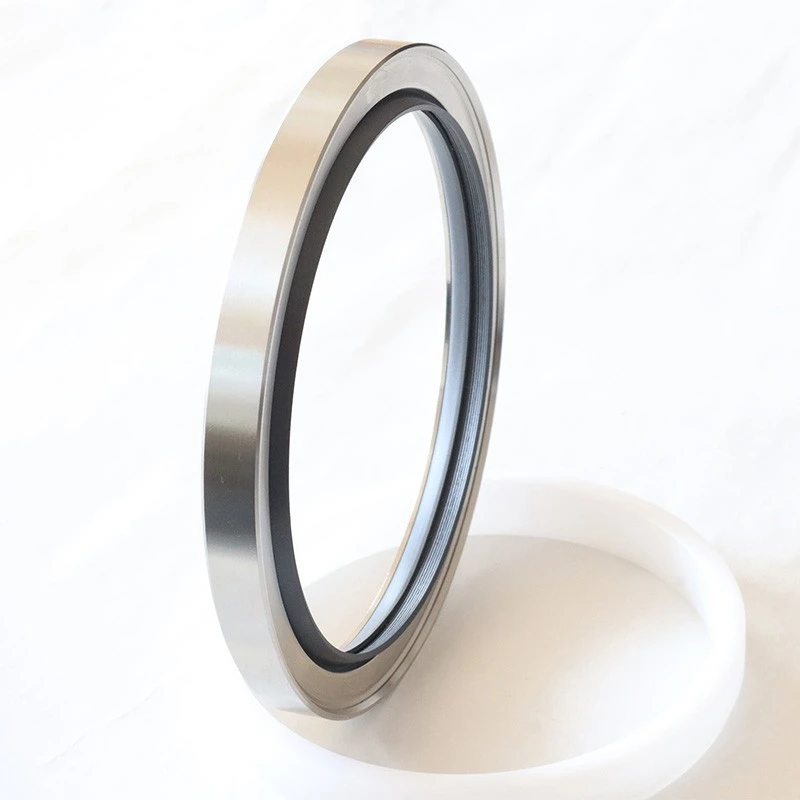

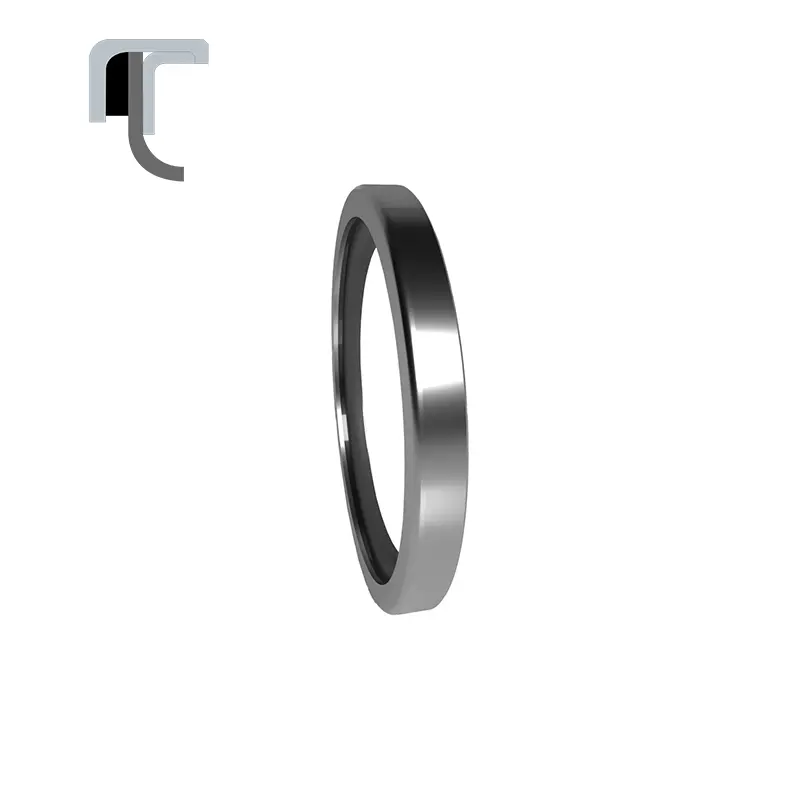

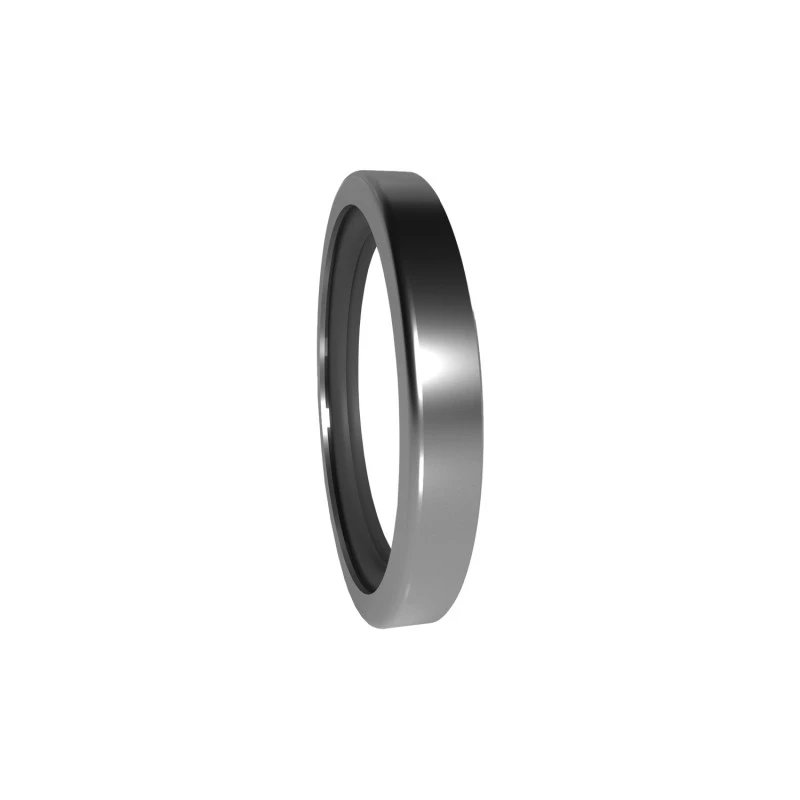

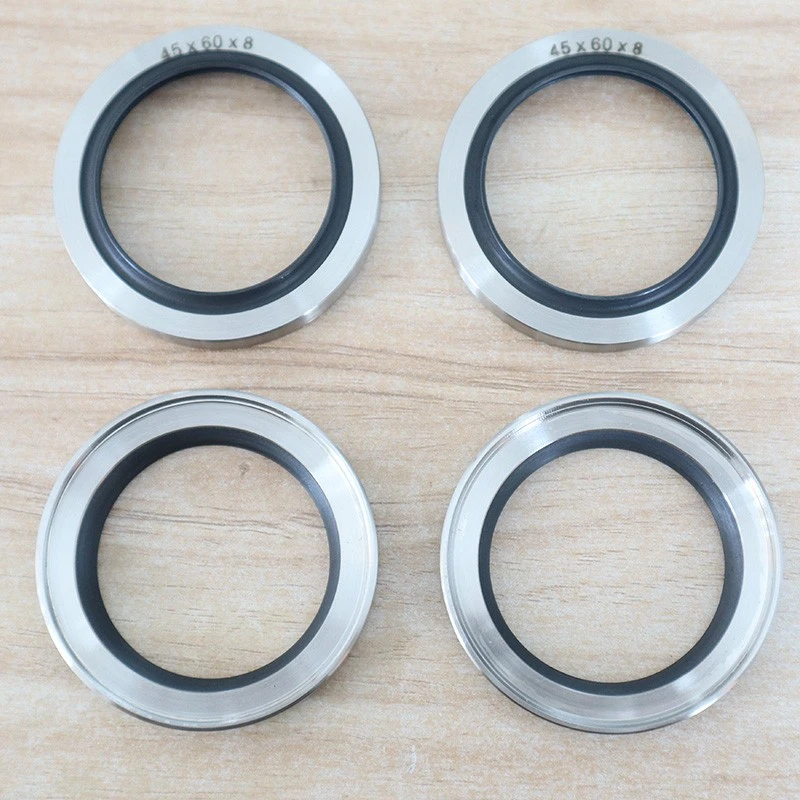

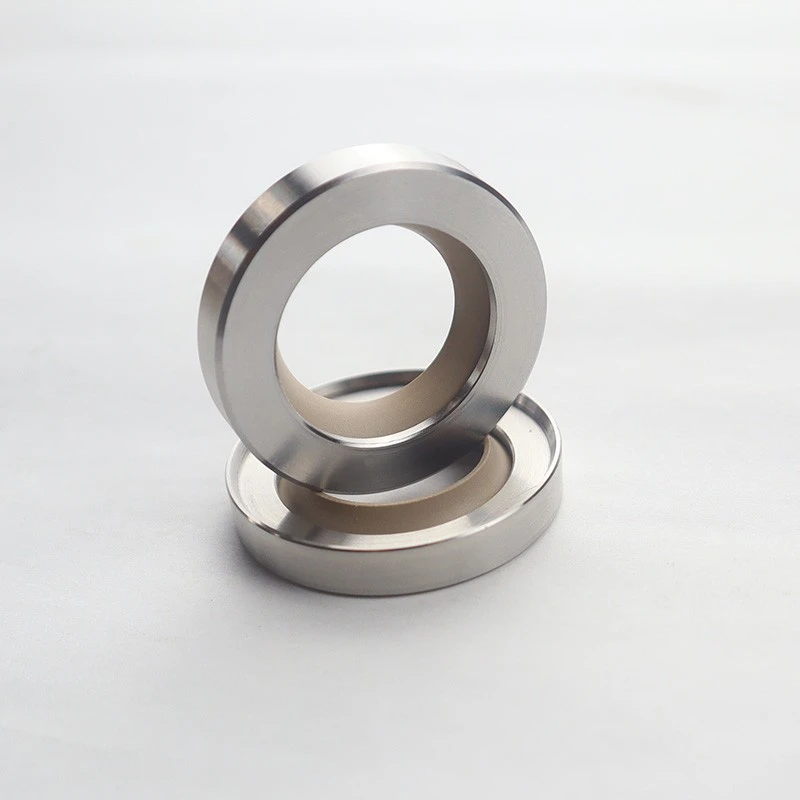

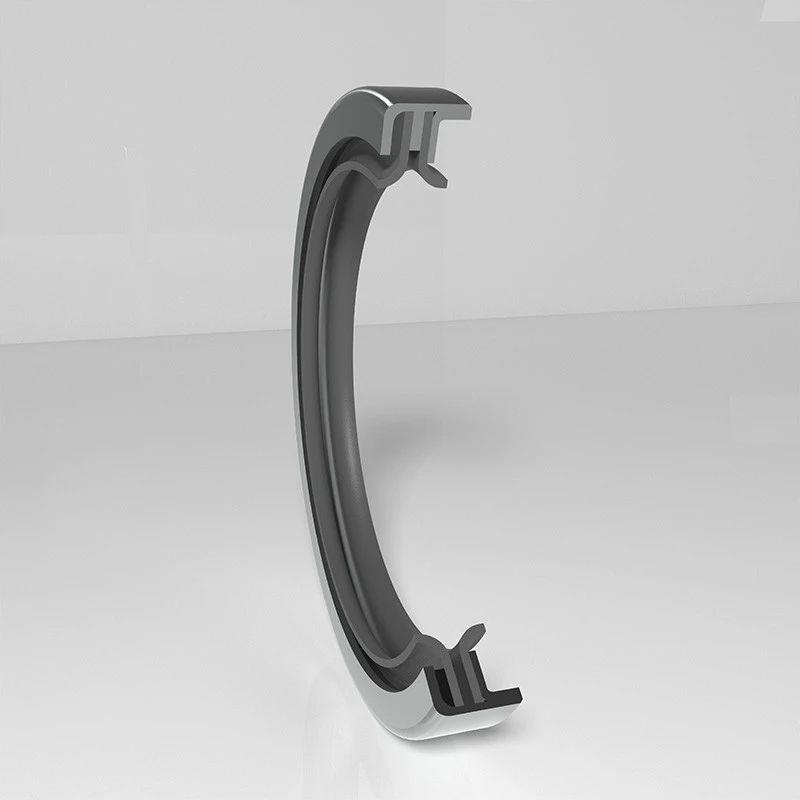

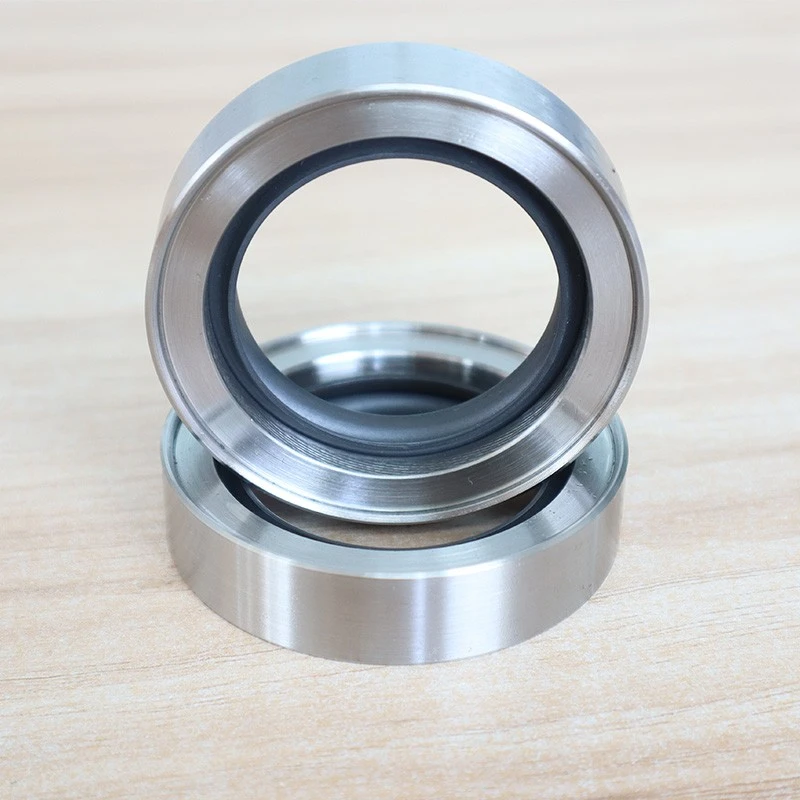

RCS Series PTFE Power Oil Seal vsebuje kovinsko okostje in PTFE tesnilno ustnico, ki je primerna za zapletene delovne pogoje.

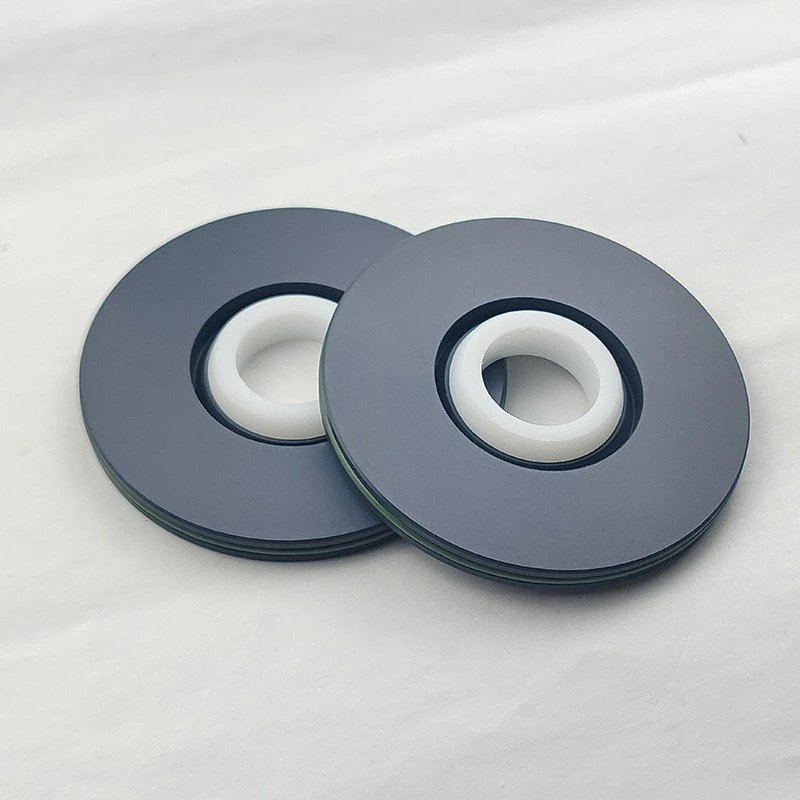

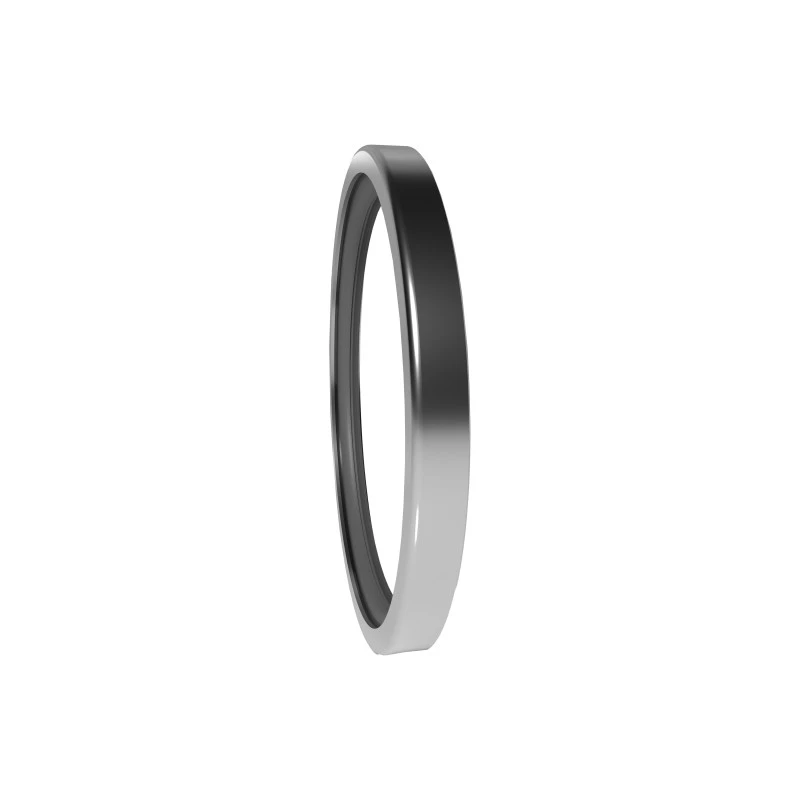

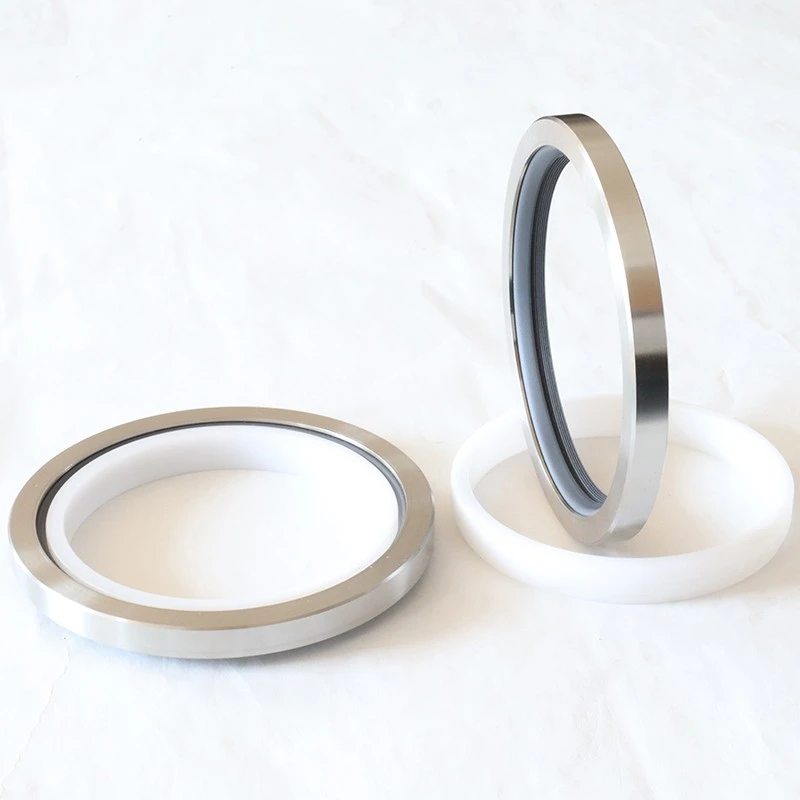

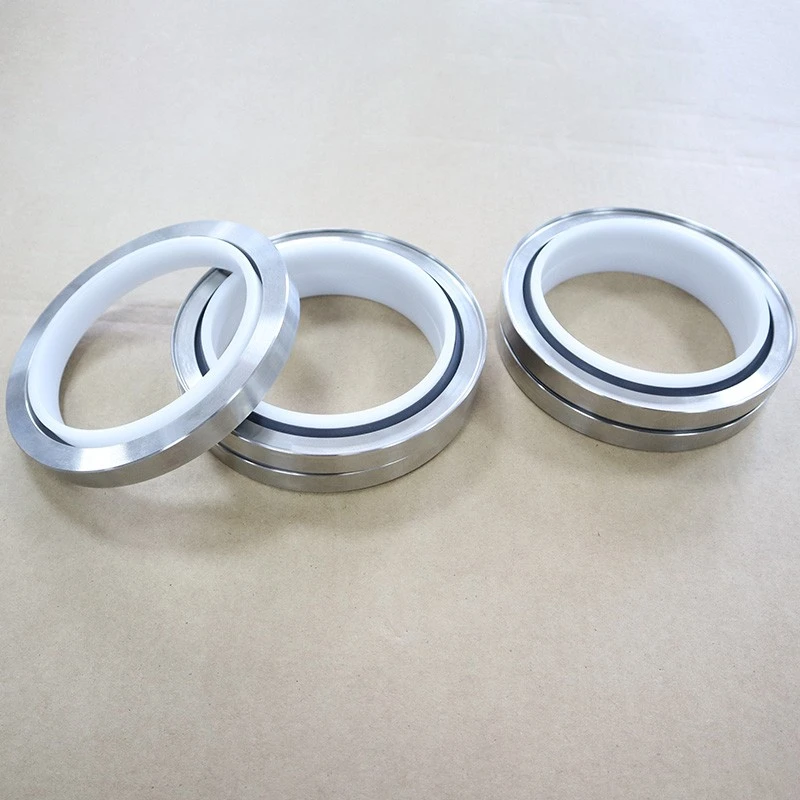

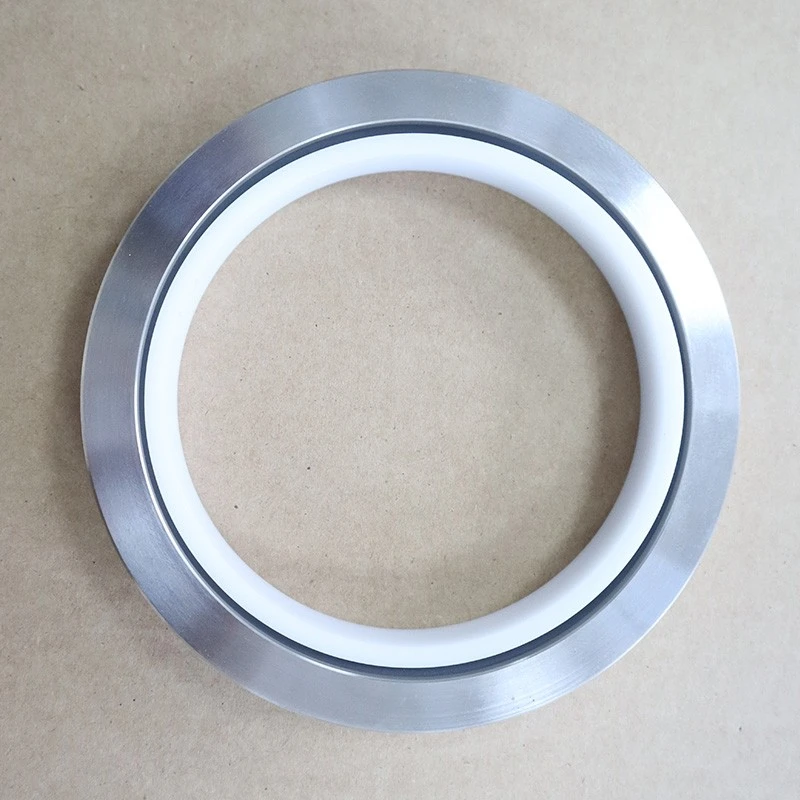

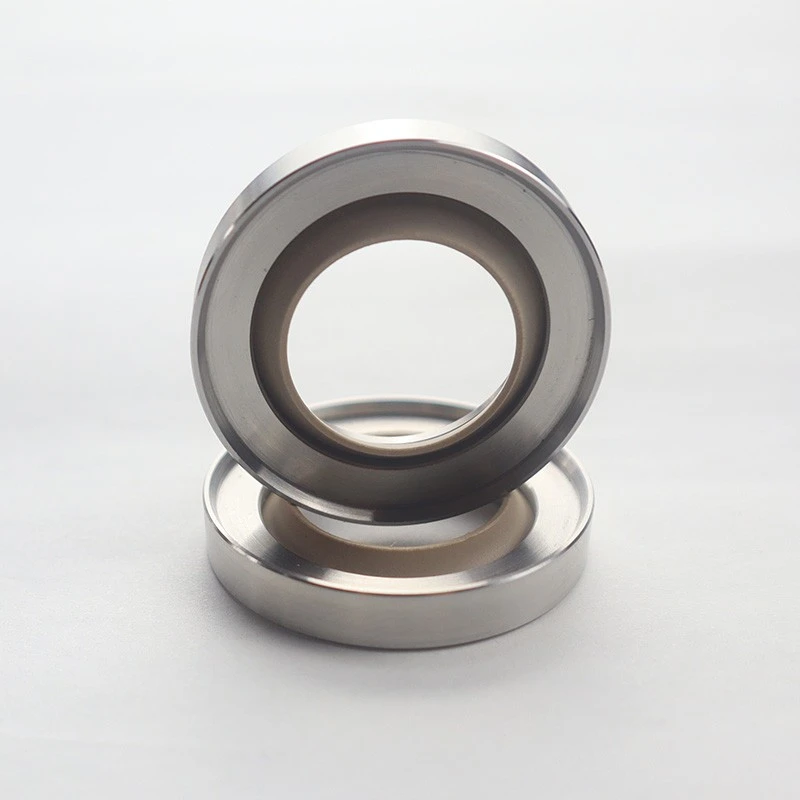

Popolno oljno tesnilo serije RC2057 je zasnovano za posebne priložnosti, ki jih tradicionalna oljna tesnila ne morejo izpolniti.

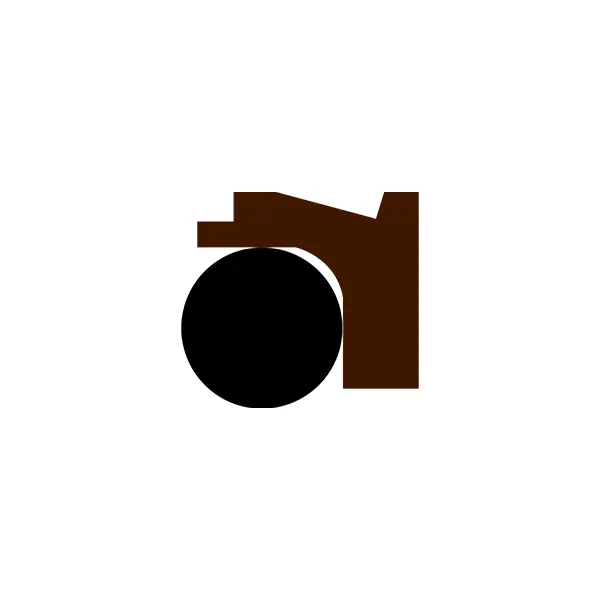

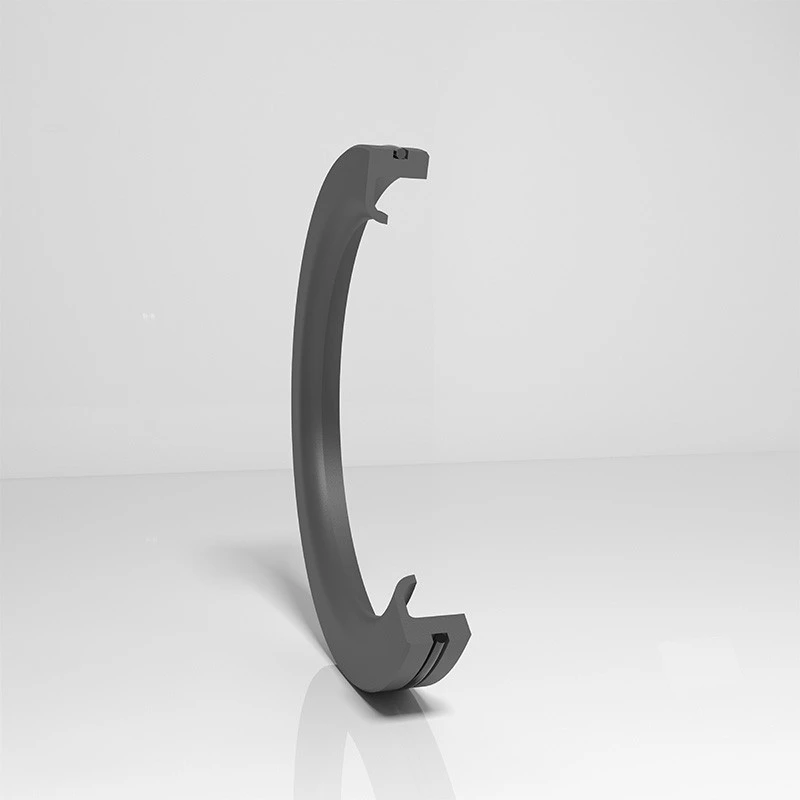

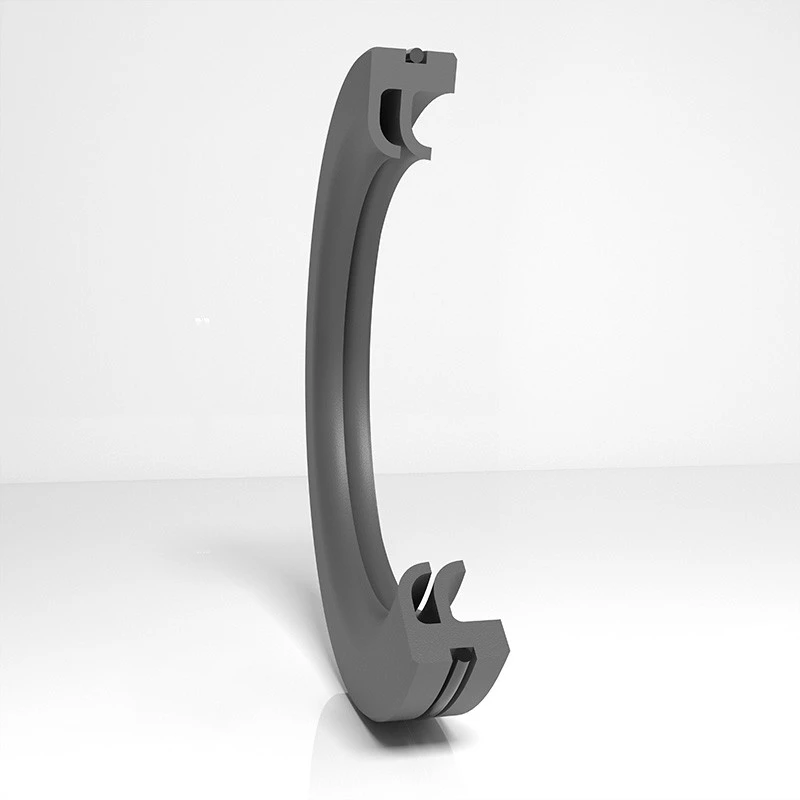

Serija RC2065 ponuja enosmerno tlačno tesnilo za vrteče se gredi, s preprosto strukturo in enostavno namestitvijo. Materiali so lahko nitrilna guma (NBR) ali fluororubber (FKM).
Različni tesnili Ruichen Seal imajo značilnosti visokega življenja, nizkega trenja, odlične tesnjenja in kompaktne strukture. Široko se uporabljajo v hidravličnih sistemih, pnevmatski opremi, opremi za vodo, vodnega tlaka, visokotlačnih vrtljivih strojih in industrijski opremi itd.
Funkcije in aplikacije izdelka:
Funkcije izdelka:
Dolgo življenje: visokokakovostni materiali in strukturni dizajn podaljšajo življenjsko dobo.
Nizko trenje: PTFE in PU materiali zmanjšujejo odpornost na tekočino in izboljšajo učinkovitost.
Dobro tesnjenje: posebna zasnova rezervoarja za shranjevanje ustnic in olja zagotavlja odlične zmogljivosti tesnjenja.
Kompaktna struktura: Majhna zasnova prostora, primerna za različna namestitvena okolja.
Široko uporabna: primerna za hidravlični, pnevmatski, vodni tlak in visok tlak, veliko hitrost, nizko hitrost in druge delovne pogoje.
Območja prijave:
Hidravlični sistem, pnevmatska oprema, oprema za tlak vode.
Visokotlačni vrtljivi stroji, oprema z nizko hitrostjo težke obremenitve.
Industrijska oprema, inženirski stroji, avtomobilski in vesoljski in drugi polji.
Izbira materiala:

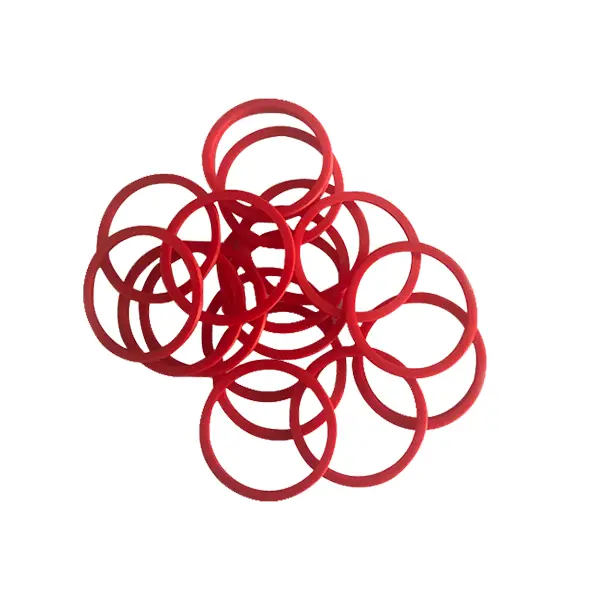

1. Izbran je mogoče ujemajoč material O-obroča: R01 Nitrile guma (NBR), R02 FluoroRubber (FKM) itd.
2. Tesnilni obroč Material: Standardni material PTFE4, drugi neobvezni materiali PTFE1, PTFE2, PTFE3, PTFE5.
RCX18 Material: HPU.

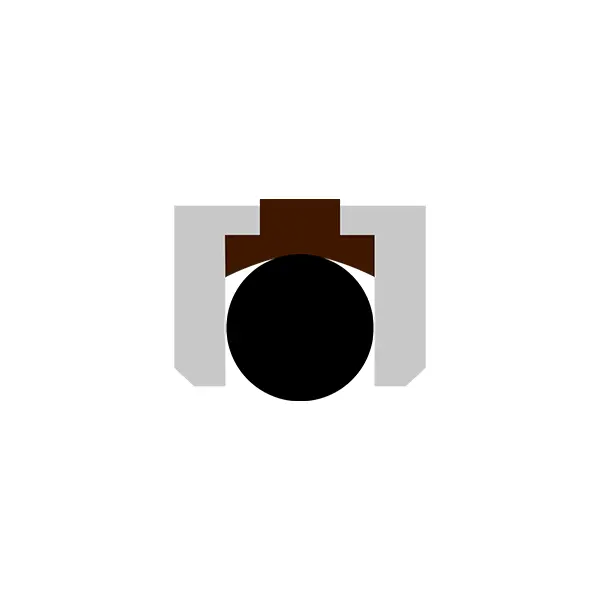

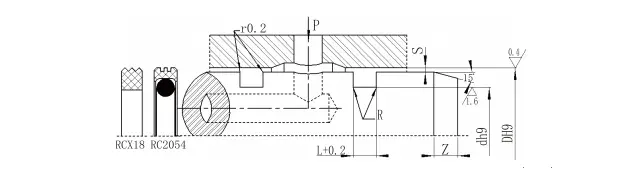

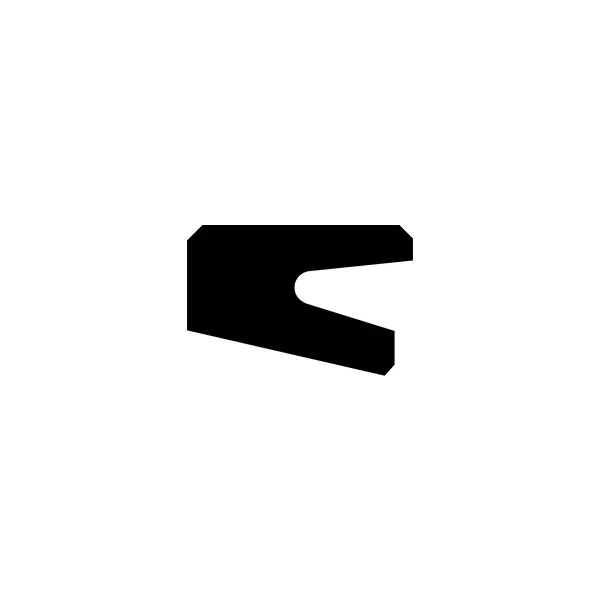

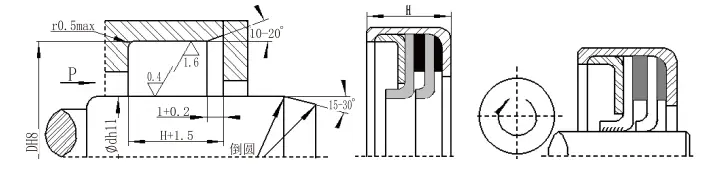

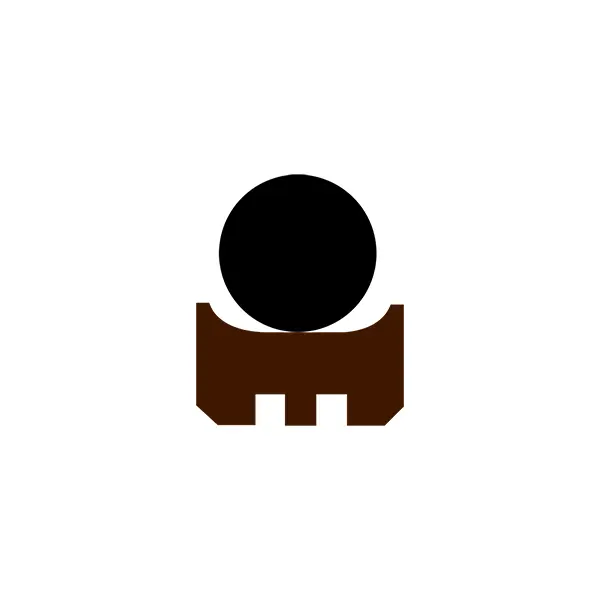

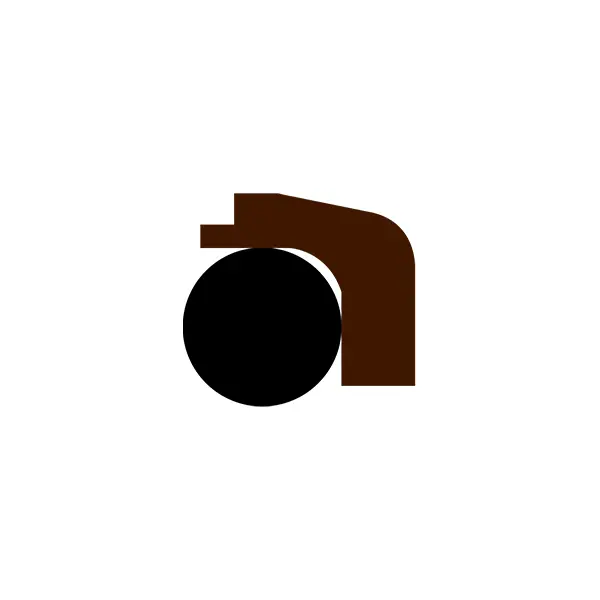

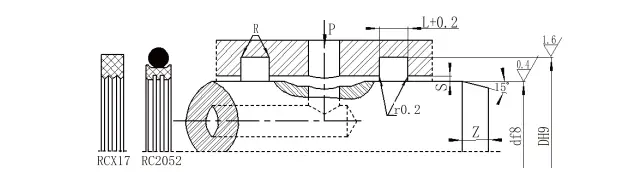

Strukturni diagram
Naročite model RC2052-80X91X4.2-PTFE3-RO1 Model-DXDXL-Material Code Model RCX17-80X91X4.2-HPU model-DXDXL-Material Code
Naročite model RC2054-80X69X4.2-PTFE3-RO1 Model-D*D*L-Materialni kodeks Naročilni model RCX18-80X69X4.2-HPU Model-D*D*L-Materiala koda

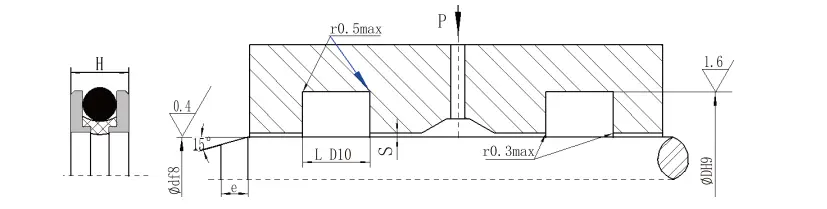

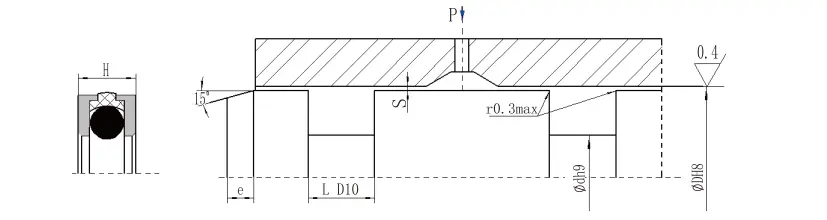

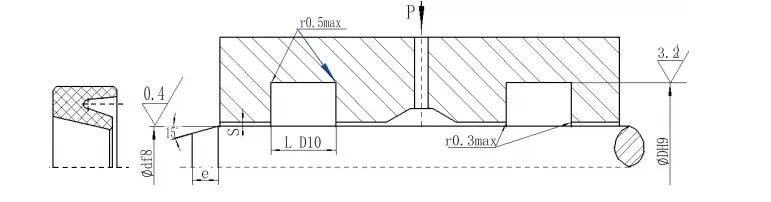

RDI namestitvene dimenzije
| df8 | Dh9 | L D10 | H | Vrzel s | |
| 0-10MPA | 10-36MPA | ||||
| 50-79 | D+10 | 5 | 4.5 | 0,4-0,3 | 0,3-0,25 |
| 80-109 | D+13.8 | 7.5 | 7 | 0,45-0,35 | 0,35-0,3 |
| 110-299 | D+20 | 10 | 9.5 | 0,55-0,45 | 0,45-0,35 |
| 300-600 | D+24 | 13 | 12.5 | 0,6-0,55 | 0,55-0,45 |
| > 600 | Prosimo, posvetujte se z našim podjetjem | ||||
Dolžina premera
| Območje premera palice | Dolžina premera E≥ |
| 50-56 | 6 |
| 57-100 | 7 |
| 101-290 | 10 |
| 291-600 | 15 |
RDA Namestitvene dimenzije
| Dh8 | Dh9 | L D10 | H | Vrzel s | |
| 0-10MPA | 10-36MPA | ||||
| 50-124 | D-16 | 8 | 7.5 | 0,45-0,35 | 0,35-0,3 |
| 125-199 | D-20 | 10 | 9.5 | 0,55-0,45 | 0,45-0,35 |
| 200-600 | D-26 | 13 | 12.5 | 0,6-0,55 | 0,55-0,45 |
Dolžina premera
| Območje premera palice | Dolžina premera E≥ |
| 50-95 | 7 |
| 96-190 | 10 |
| 191-300 | 12 |
| 301-600 | 15 |

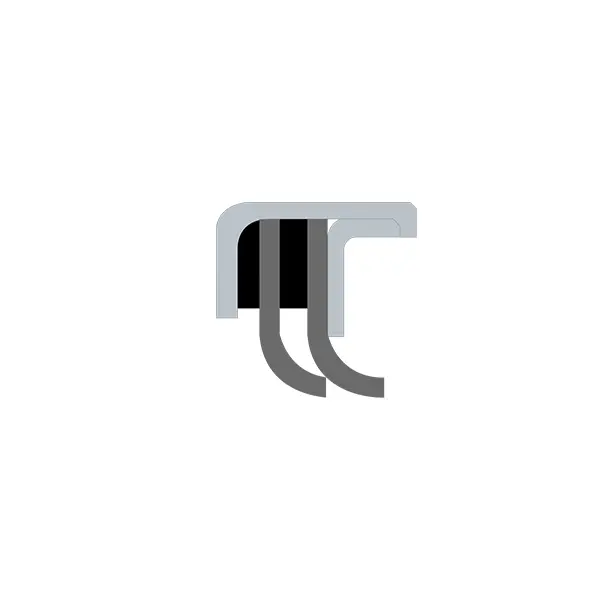

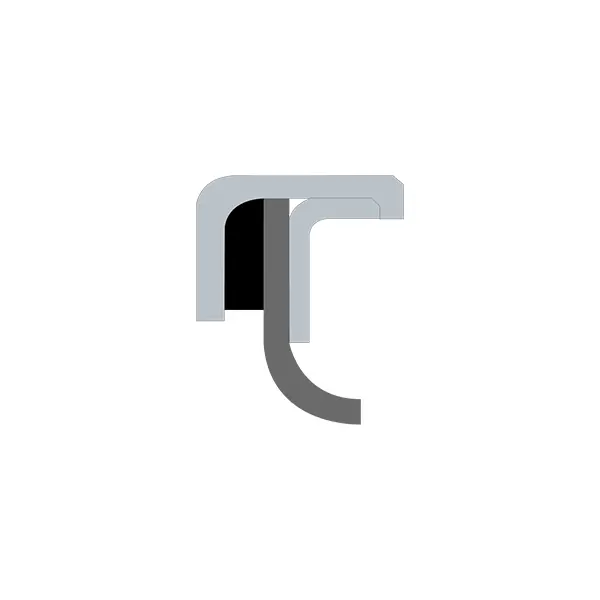

RCS Type Pt Fe Power Oil Teal (PTFE Oil Teal)

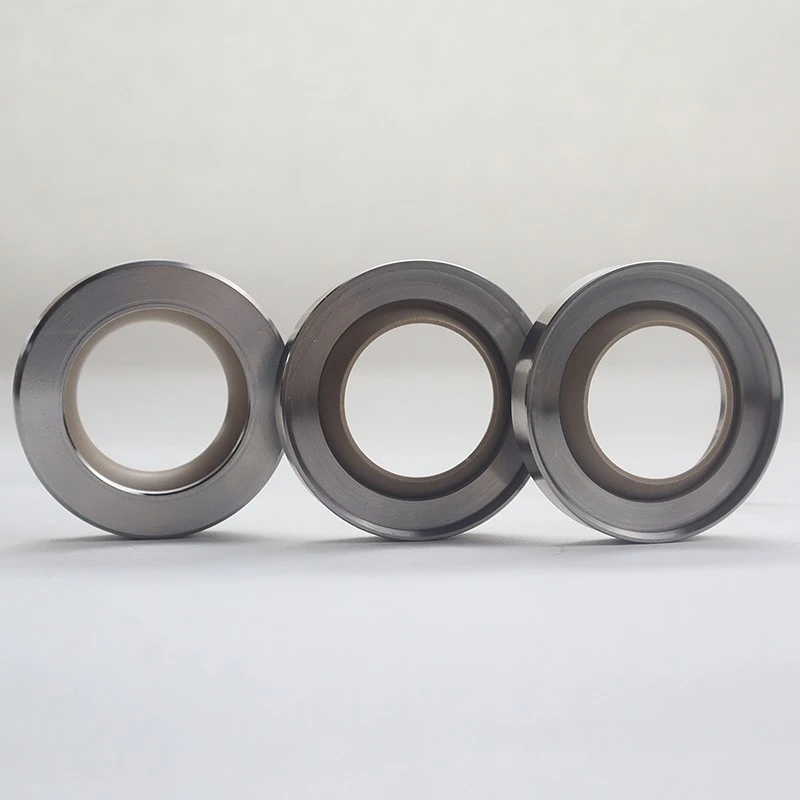

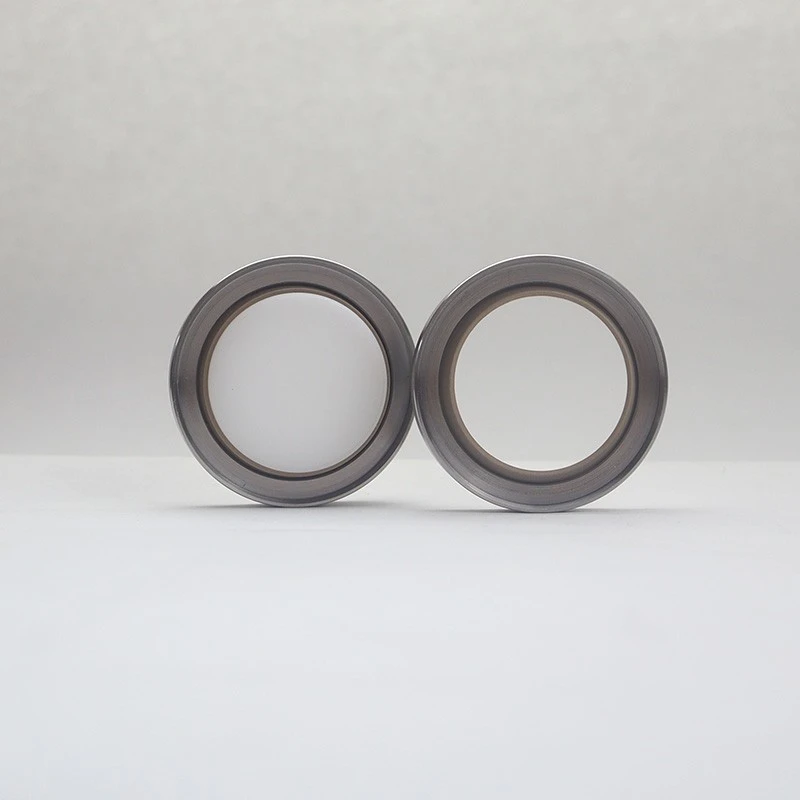

RC2057 Type Full Pt Fe Oil The Seal

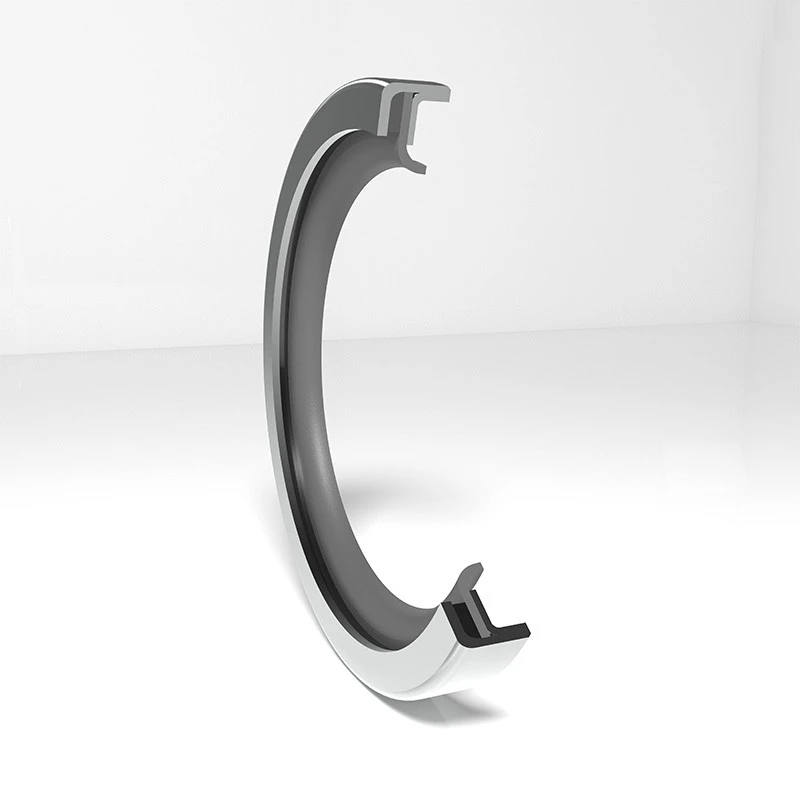

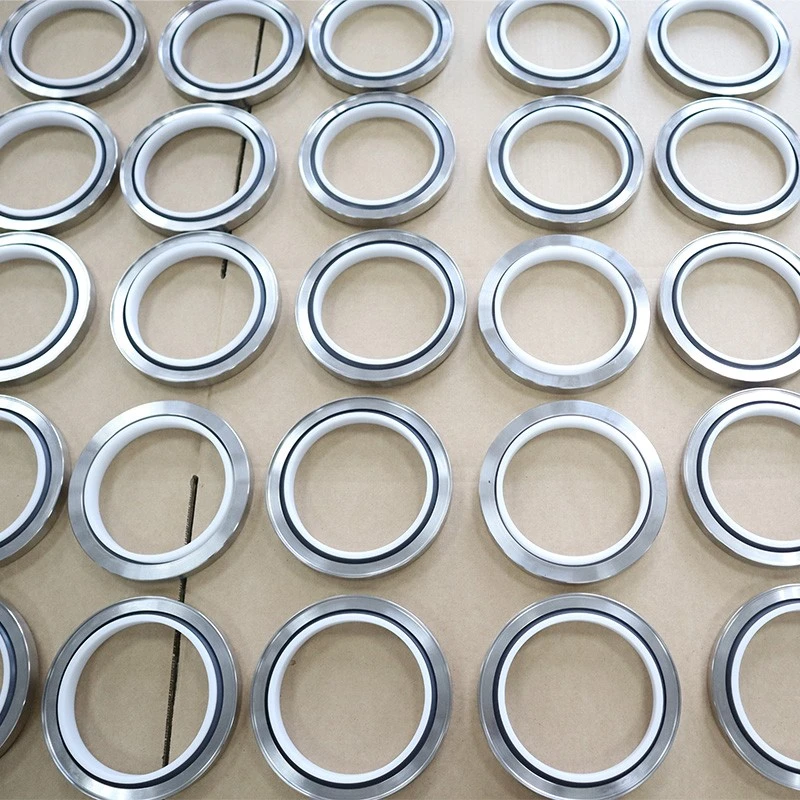

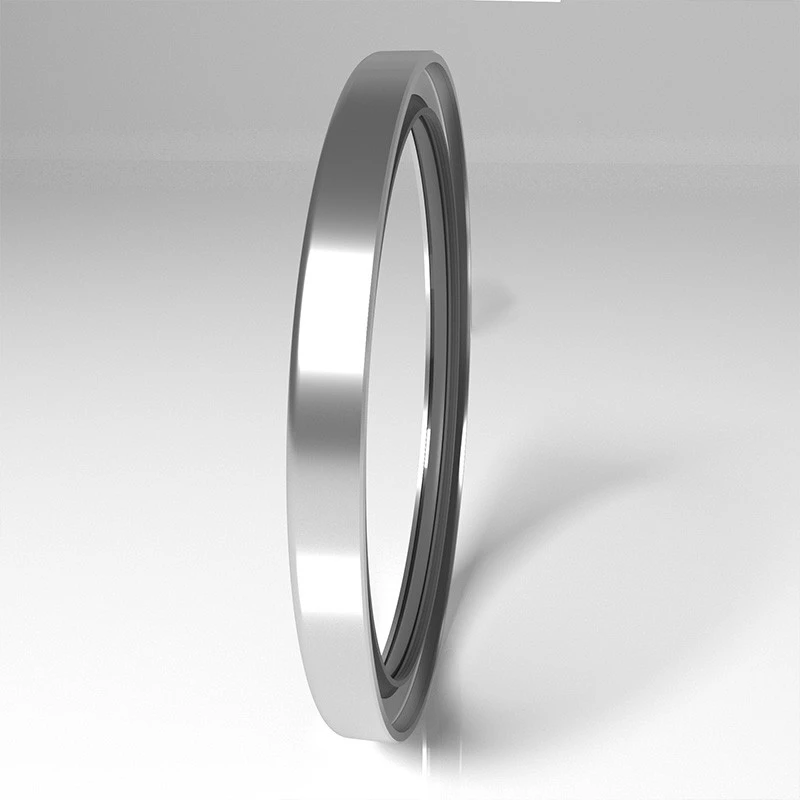

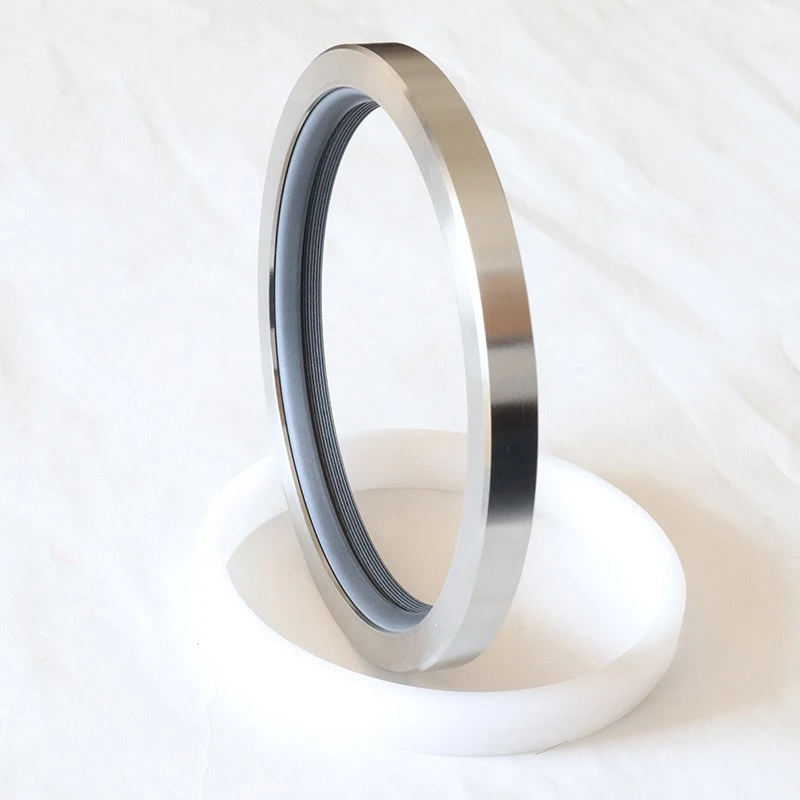

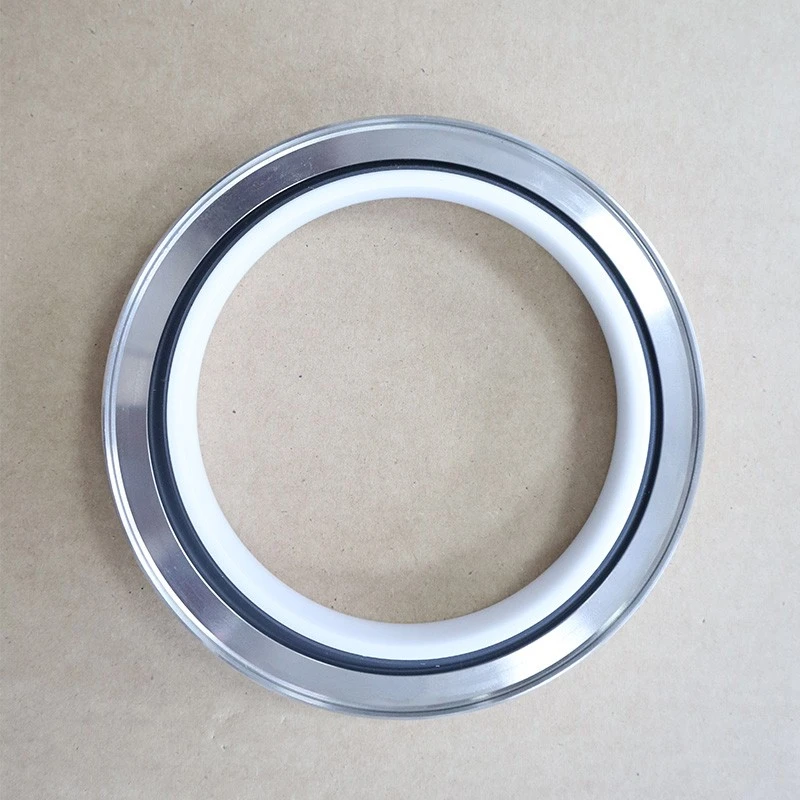

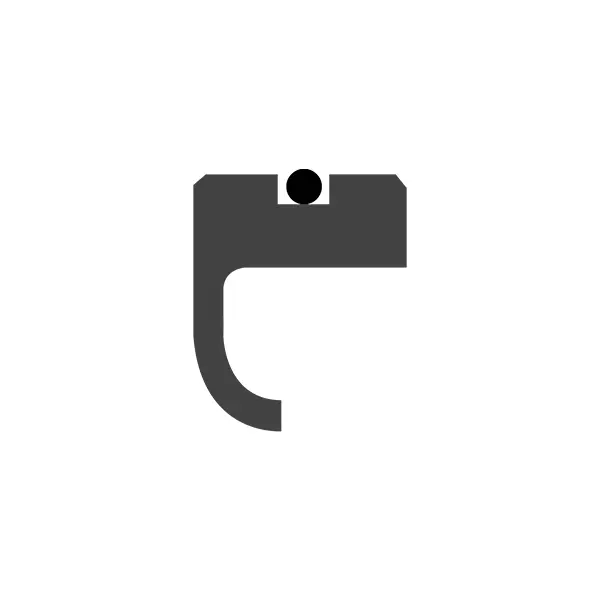

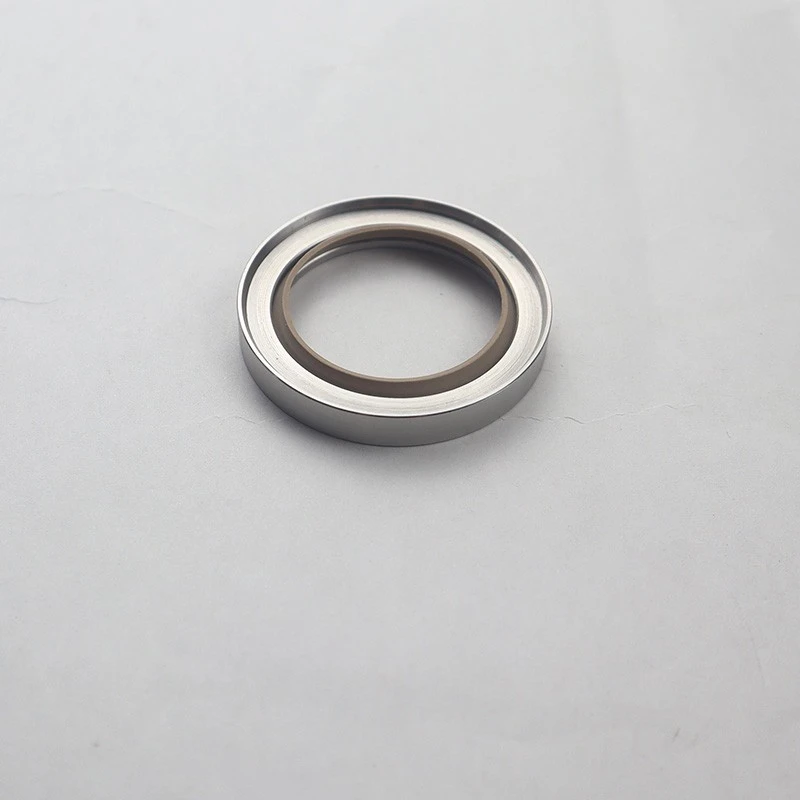

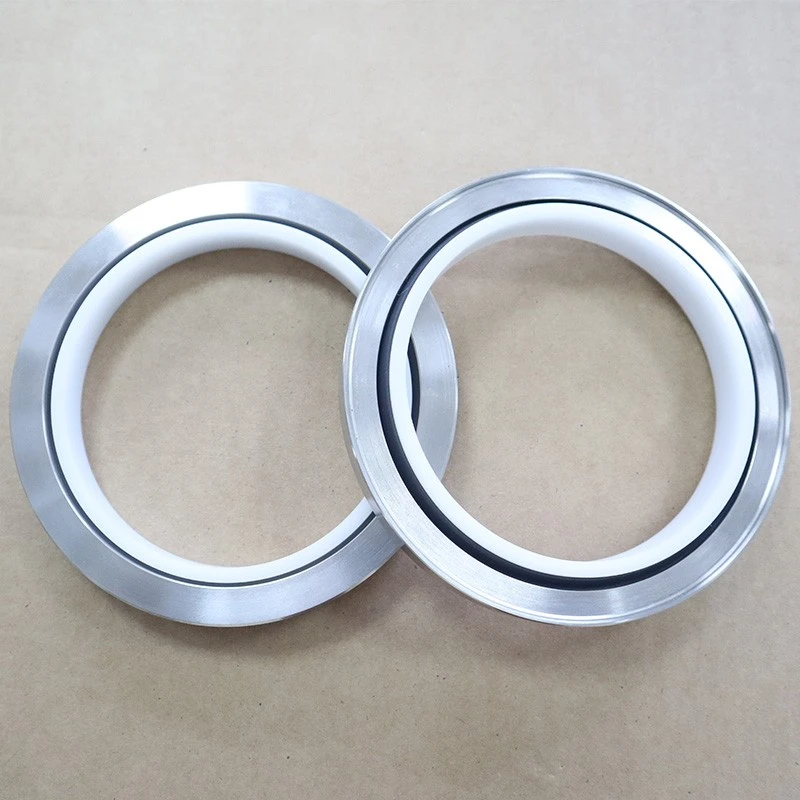

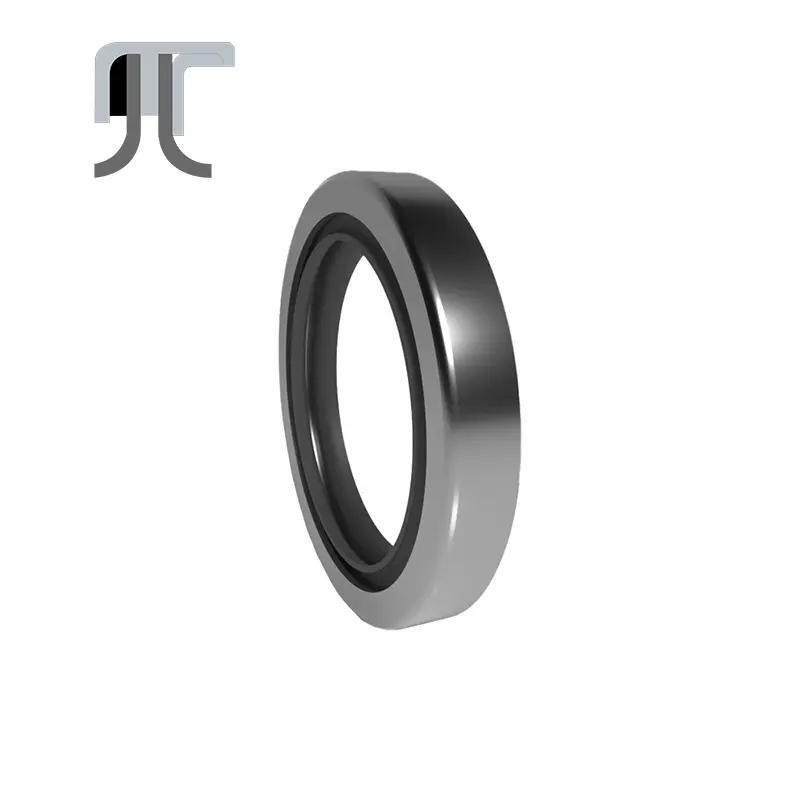

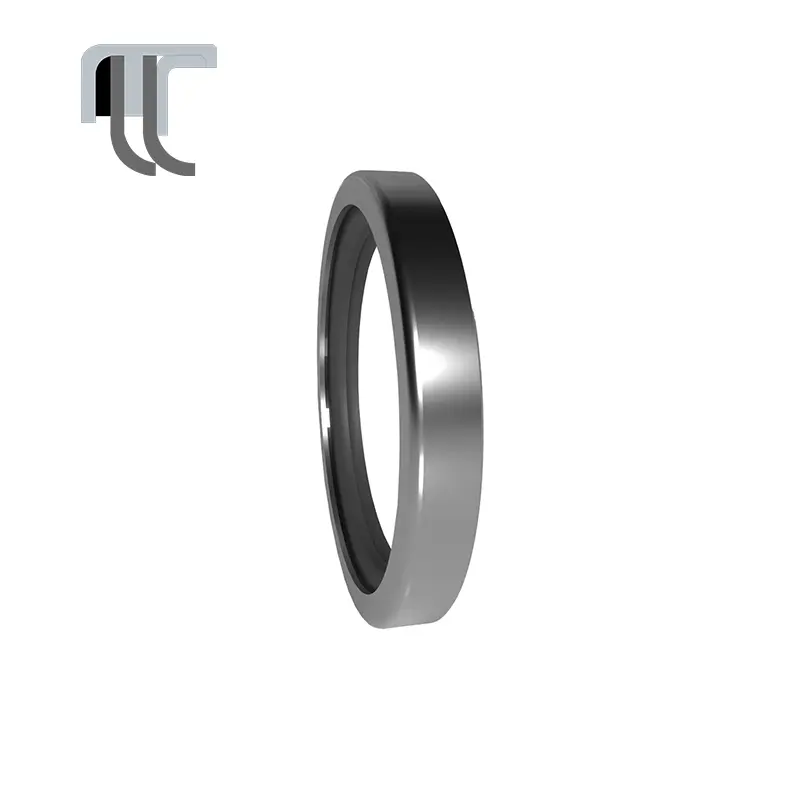

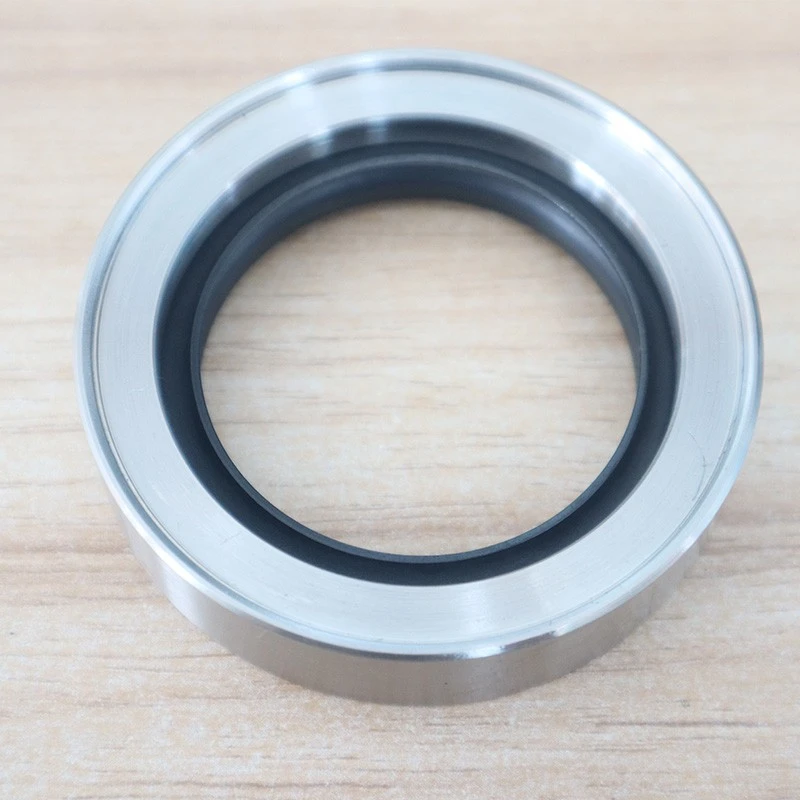

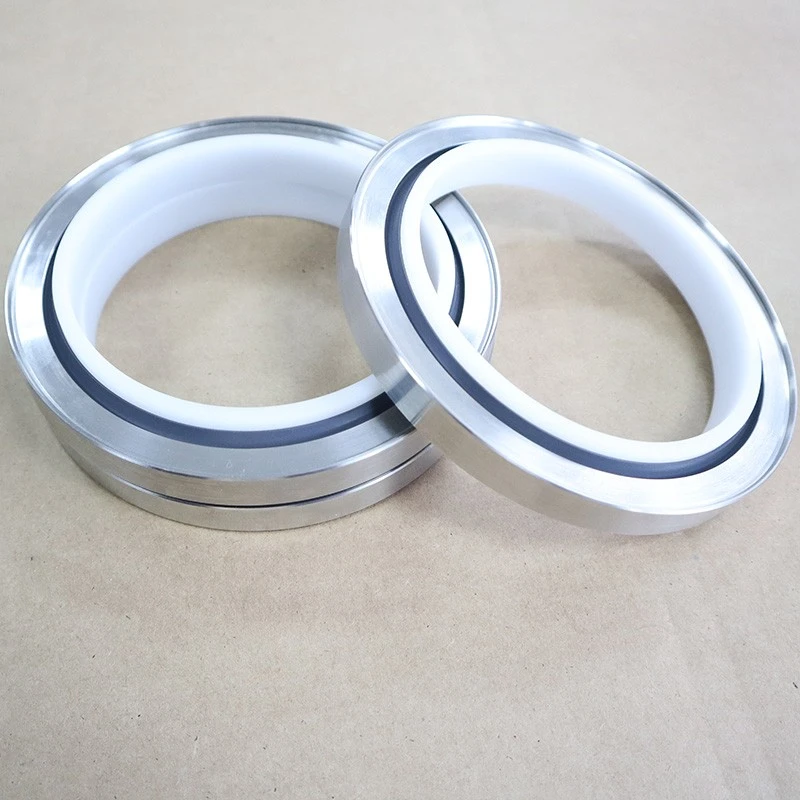

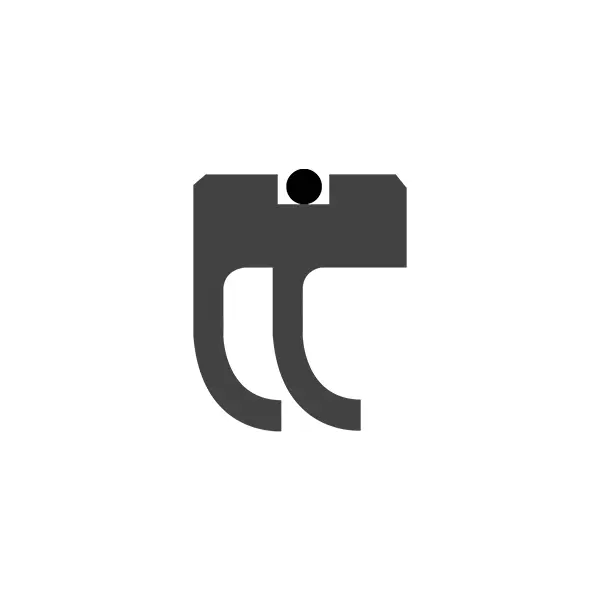

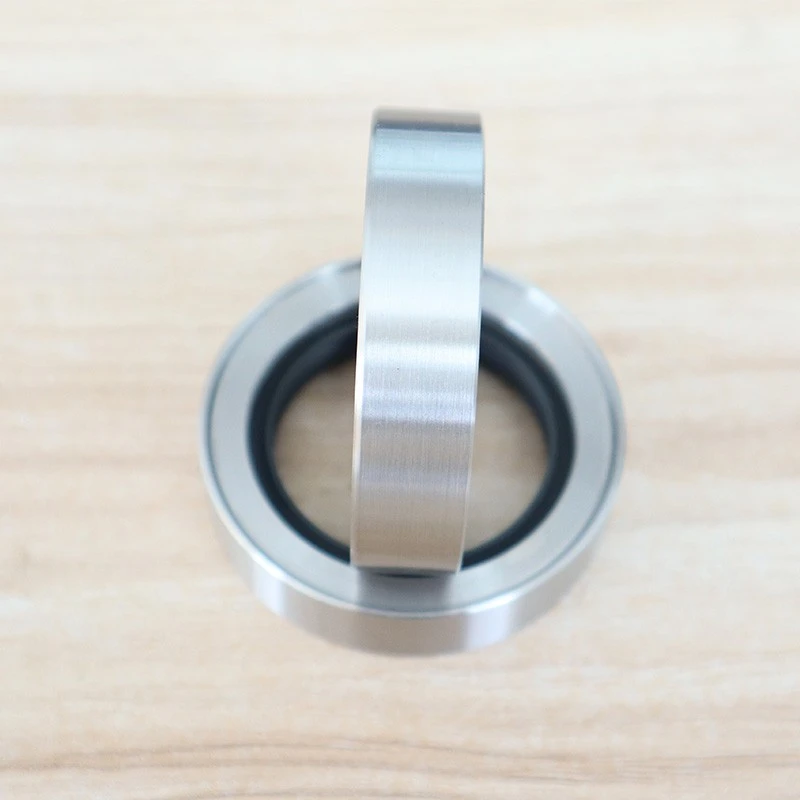

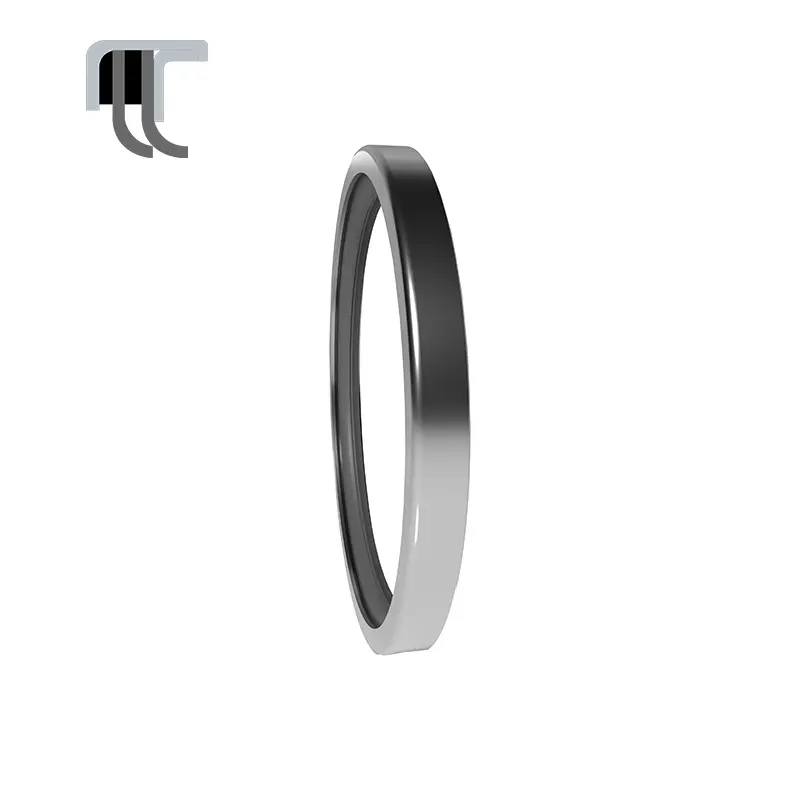

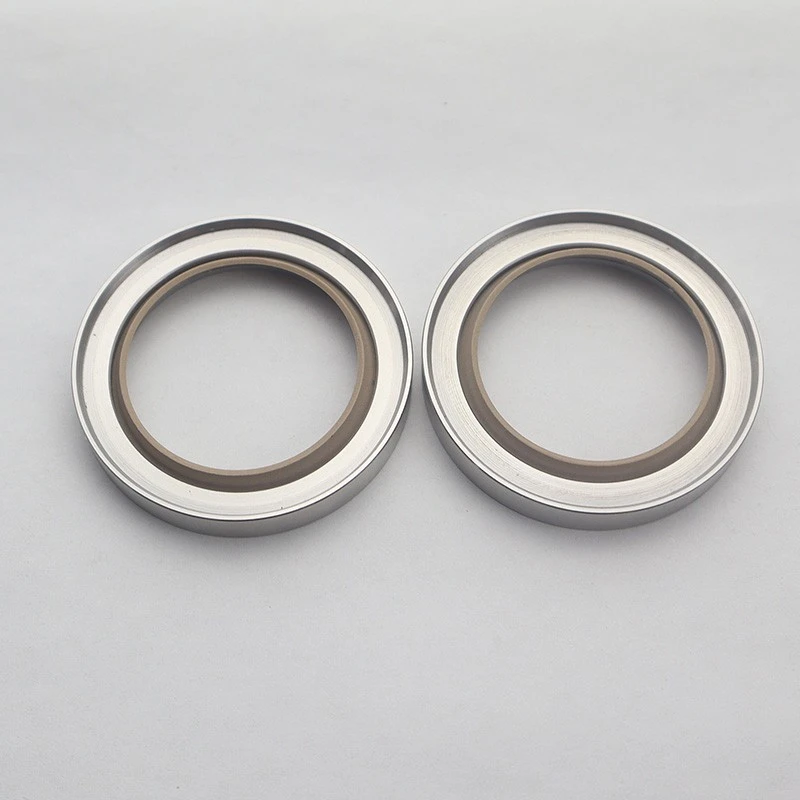

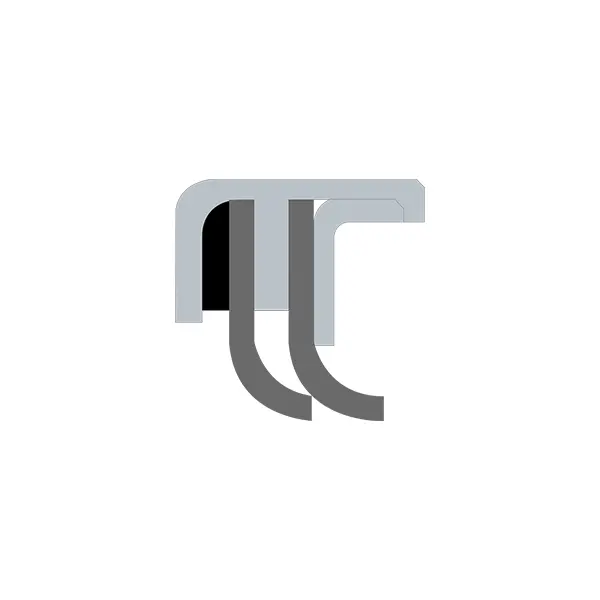

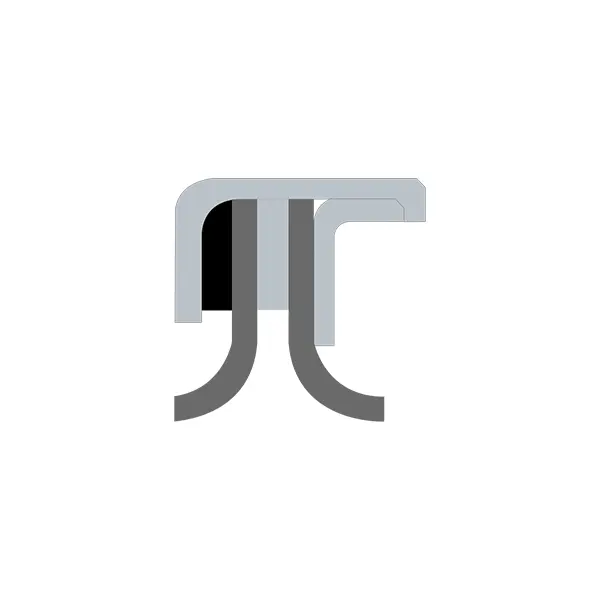

RCS tipa PTFE Power Oil Seal je sestavljen iz kovinskega okvirja, PTFE tesnilne ustnice in notranjega statičnega tesnila. Razdeljen je na tip, tip B, tip C, tip D itd. Popolno oljno tesnilo RC2057 je razdeljeno na vrsto in B, še posebej primerno za priložnosti, kjer tradicionalna oljna tesnila ne morejo izpolniti zahtev. Značilnosti:
1. Kemična korozijska odpornost
2. široko temperaturno območje
3. Primerno za mazanje z majhnim mazanjem in mazanjem brez olja
4. Nizko trenje za doseganje minimalne porabe energije
5. Primerno za hitrost visoke črte
6. Brez zatika, nizka odpornost proti zagonu po dolgoročnem zaustavitvi
7. Primerno za vrteče se gredi, ki niso bile utrjene (razumna izbira PTFE ustnice)
8. primerno za priložnosti z večjim pritiskom
Ⅰ. Tipične aplikacije:
Rotacijski kompresorji, vijačni kompresorji, menjalniki/menjalniki, puhali, motorji, črpalke obdelave, hidravlične motorje, centrifuge itd.
Ⅱ. Zahteve za trdoto za paritvene površine
Priporočena trdota: HRC ≥ 58. Zahtevana trdota je povezana s številnimi dejavniki. Mehke vrtljive gredi so uporabne tudi v situacijah z nizkim pritiskom in nizkimi hitrostmi. PTFE6 plošče za ustnice priporočamo za mehke kovine.
Ⅲ. Zahteve glede kakovosti za paritvene površine
Ra = 0,2-0,63 a rz = 1-3um rmax = 1-4um
| Oblika preseka | Model | Pritisk (MPA) | Temperatura (℃) | Hitrost (m/s) | Srednje |
|
RCS-A | 0.5 | -35 ~+200 | 40 | Olje, plin, voda itd. |
|
RCS-B | 2 | -35 ~+200 | 20 | Olje, plin, voda itd. |
|
RCS-C | 1 | -35 ~+200 | 20 | Olje, plin, voda itd. |
|
RCS-D | 2 | -35 ~+200 | 20 | Olje, plin, voda itd. |
|
RC2057-A | 0.5 | -35 ~+200 | 30 | Skoraj vsi mediji |
|
RC2057-B | 2 | -35 ~+200 | 20 | Skoraj vsi mediji |
Ⅳ. Vzorec spiralnega pretoka tekočine:

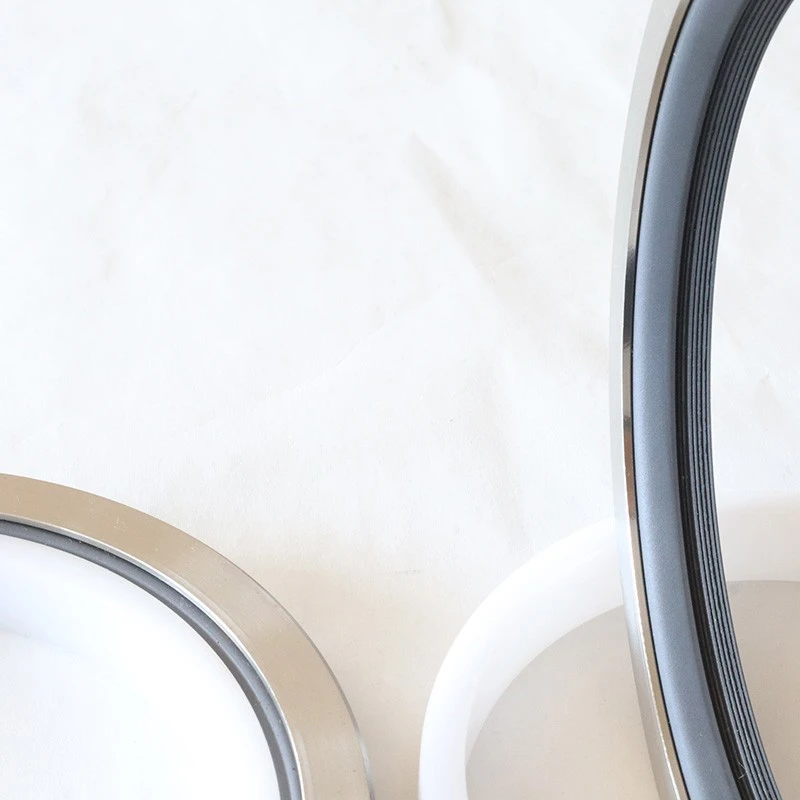

Vrsta RCS-D sprejme ploščo za ustnice s strukturo vzorca spiralnega pretoka, da izboljša sposobnost tesnjenja. Vrtelna gred se lahko vrti samo v eni smeri.
RC20658 Namestitvene dimenzije
| Model | df8 | Dh9 | L D10 | SMAX |
| RC2065A | 400-3000 | D+16.8 | 15.1 | 1.2 |
| RC2065 | 400-3000 | D+17.5 | ||
| > 3000 | Prosimo, posvetujte se z našim podjetjem | |||
Dolžina premera
| Območje premera palice | Dolžina premera E≥ |
| 400-1000 | 15 |
| 1001-2000 | 20 |
| 2001–3000 | 25 |

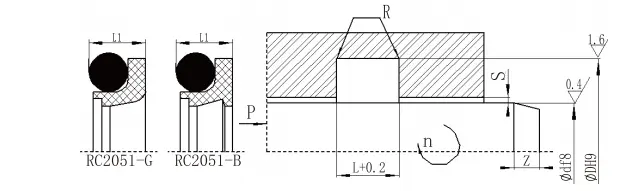

Specifikacije in dimenzije:
| d f8 Standardno RC2051 | d f8 Svetlobna obremenitev RC2051-Q | d f8 Težka obremenitev RC2051-Z | D H9 | L+0.2 | L1 | RMAX | SMax | Zmin | d0 | ||
| <10MPA | <20MPA | <40MPA | |||||||||
| - | 5 ~ 15.9 | - | D+4.5 | 3. 1 | 2.8 | 0.3 | 0.3 | 0.2 | 0. 15 | 3 | 1.8 |
| 5 ~ 15.9 | 16 ~ 38,9 | - | D+6.3 | 4.0 | 3.7 | 0.4 | 0.4 | 0.25 | 0. 15 | 4 | 2.65 |
| 16 ~ 38,9 | 39 ~ 107.9 | 5 ~ 15.9 | D+8.2 | 5.2 | 4.7 | 0.4 | 0.4 | 0.25 | 0.2 | 5 | 3.55 |
| 39 ~ 107.9 | 108 ~ 670,9 | 16 ~ 38,9 | D+11.7 | 7.6 | 7. 1 | 0.5 | 0.5 | 0.3 | 0.2 | 7 | 5.30 |
| 108 ~ 670,9 | 671 ～ 999 | 39 ~ 107.9 | D+15.5 | 9.6 | 8.9 | 0.6 | 0.6 | 0.35 | 0.25 | 10 | 7.00 |
| 671 ～ 999 | 1000 ~ 1599 | 108 ~ 670,9 | D+19.4 | 12. 1 | 11.3 | 0.7 | 0.7 | 0.5 | 0.3 | 12 | 8.60 |
| 1000 ~ 1599 | ≥1600 | 671 ～ 999 | D +22 | 14.8 | 13.5 | 0.8 | 0.8 | 0.6 | 0.4 | 15 | 10.0 |
| ≥1600 | - | 1000 ~ 1599 | D+26 | 17.8 | 16.3 | 1.0 | 1.0 | 0.7 | 0.6 | 20 | 12.0 |
Opomba: 1. Za premer gredi ≤ 30 mm je priporočljivo uporabiti odprti utor. Vrsta svetlobe je lažje namestiti v zaprti utor.
2. Priporočljivo je, da je površinska trdota vrteče se gred HRC> 58.

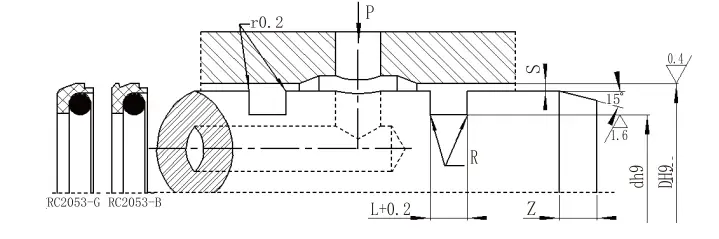

RC2053
| Razpon zaslonke D H9 | Premer žleba D H9 | Širina žleba L+0,2 | Višina tesnila L1 | Zaobljene vogale RMAX | Radialni odmik s | Chamfer Zmin | Premer žice O-obroč d0 | ||
| <10MPA | <20MPA | <40MPA | |||||||
| 8 ~ 12 | D-4.5 | 3.1 | 2.8 | 0.3 | 0.3 | 0.2 | 0.15 | 3 | 1.8 |
| 13 ~ 24 | D-6.3 | 4 | 3.7 | 0.4 | 0.4 | 0.25 | 0.15 | 4 | 2.65 |
| 25 ~ 51 | D-8.2 | 5.2 | 4.7 | 0.4 | 0.4 | 0.25 | 0.2 | 5 | 3.55 |
| 52 ~ 127 | D-11.7 | 7.6 | 7.1 | 0.5 | 0.5 | 0.3 | 0.2 | 7 | 5.30 |
| 128 ~ 500 | D-15.5 | 9.6 | 8.9 | 0.6 | 0.6 | 0.35 | 0.25 | 10 | 7.00 |
| 501 ~ 1600 | D-19.4 | 12.1 | 11.3 | 0.7 | 0.7 | 0.5 | 0.3 | 12 | 8.6 |
Opomba: 1. Za premer gredi ≤ 30 mm priporočamo odprt utor.
RC2052
| Območje premera gredi d f8 | Premer žleba D H9 | Širina žleba L+0.2 | Radialni odmik sMax | Zaobljene vogale RMax | Chamfer Zmin | |
| 0 ~ 10MPA | 10 ~ 20MPA | |||||
| 6 ~ 18 | D+4.9 | 2.2 | 0.15 | 0.1 | 0.4 | 2 |
| 19 ~ 37 | D+7,5 | 3.2 | 0.2 | 0.15 | 0.6 | 3 |
| 38 ~ 199 | D+11.0 | 4.2 | 0.25 | 0.2 | 1.0 | 4 |
| 200 ~ 255 | D+15.5 | 6.3 | 0.3 | 0.25 | 1.3 | 5 |
| 256 ~ 649 | D+21.0 | 8.1 | 0.3 | 0.25 | 1.8 | 7 |
| 650 ~ 1500 | D+28.0 | 9.5 | 0.45 | 0.3 | 2.0 | 8 |
Opomba: 1. Za premer gredi ≤ 30 mm priporočamo odprt utor.
2. Za tlake> 30 MPa območje korenine tesnila uporablja toleranco H8/F8.
RC2054| Razpon zaslonke D H9 | Premer žleba D H9 | Širina žleba L+0.2 | Radialni odmik sMax | Zaobljene vogale RMax | Chamfer Zmin | |
| 0 ~ 10MPA | 10 ~ 20MPA | |||||
| 8 ~ 39 | D-4.9 | 2.2 | 0.15 | 0.1 | 0.4 | 2 |
| 40 ~ 79 | D-7.5 | 3.2 | 0.2 | 0.15 | 0.6 | 3 |
| 80 ~ 132 | D-11.0 | 4.2 | 0.25 | 0.2 | 1.0 | 4 |
| 133 ~ 329 | D-15.5 | 6.3 | 0.3 | 0.25 | 1.3 | 5 |
| 330 ~ 669 | D-21.0 | 8.1 | 0.3 | 0.25 | 1.8 | 7 |
| 670 ~ 1500 | D-28.0 | 9.5 | 0.45 | 0.3 | 2.0 | 8 |
| Profil | Model | Pritisk (MPA) | Temperatura (℃) | Referenčna hitrost (m/s) |
Referenčna vrednost PV MPA.M/S. | Mediji |
|
RC2051-B | ≤70 (standard) | -35 ~+100 (ujemanje O-obroča NBR) | <2 | ≤5 | Hidravlično olje, emulzija, voda, plin itd. Hidravlično olje, emulzija, voda, plin itd. |
| ≤30 (velika hitrost) | -20 ~+200 (ujemanje O-obroča FKM) | <6 | ||||
|
RC051-G | ≤70 (standard) | -35 ~+100 (ujemanje O-obroča NBR) | <2 | ≤5 | Hidravlično olje, emulzija, voda, plin itd. Hidravlično olje, emulzija, voda, plin itd. |
| ≤30 (velika hitrost) | -20 ~+200 (ujemanje O-obroča FKM) | <6 | ||||
|
RC2053-B | ≤70 (standard) | -35 ~+100 (ujemanje O-obroča NBR) | <2 | ≤5 | Hidravlično olje, emulzija, voda, plin itd. Hidravlično olje, emulzija, voda, plin itd. |
| ≤30 (velika hitrost) | -20 ~+200 (ujemanje O-obroča FKM) | <6 | ||||
|
RC2053-G | ≤70 (standard) | -35 ~+100 (ujemanje O-obroča NBR) | <2 | ≤5 | Hidravlično olje, emulzija, voda, plin itd. Hidravlično olje, emulzija, voda, plin itd. |
| ≤30 (velika hitrost) | -20 ~+200 (ujemanje O-obroča FKM) | <6 | ||||
|
RC2052 | ≤40 | -35 ~+100 (ujemanje O-obroča NBR) | ≤2 | ≤2.5 | Hidravlično olje, emulzija, voda, plin itd. Hidravlično olje, emulzija, voda, plin itd. |
| -20 ~+200 (ujemanje O-obroča FKM) | ||||||
|
RCX17 | ≤20 | -35 ~+100 | ≤0.5 | - | Hidravlično olje, emulzija, voda, plin itd. |
|
RC2054 | ≤40 | -35 ~+100 (ujemanje O-obroča NBR) | ≤2 | - | Hidravlično olje, emulzija, voda, plin itd. Hidravlično olje, emulzija, voda, plin itd. |
| -20 ~+200 (ujemanje O-obroča FKM) | ||||||
|
RCX18 | ≤20 | -35 ~+100 | ≤0.5 | - | Hidravlično olje, emulzija, voda, plin itd. |
|
Rdi | <36 | -35 ~+100 | <0,5 | - | Hidravlično olje, emulzija, voda, plin itd. |
|
RDA | <36 | -35 ~+100 | <0,5 | - | Hidravlično olje, emulzija, voda, plin itd. |
|
RCS-A | 0.5 | -35 ~+200 | 40 | ≤6 | Olje, voda, plin itd. |
|
RCS-B | 2 | -35 ~+200 | 20 | ≤1 | Olje, voda, plin itd. |
|
RCS-C | 1 | -35 ~+200 | 20 | ≤6 | Olje, voda, plin itd. |
|
RCS-D | 2 | -35 ~+100 | 20 | ≤6 | Olje, voda, plin itd. |
|
RC2057-A | 0.5 | -35 ~+200 | 30 | ≤6 | Skoraj vsi mediji |
|
RC2057-B | 2 | -35 ~+200 | 20 | ≤6 | Skoraj vsi mediji |
|
RC2065 | 1 | -35 ~+200 | 6 | ≤1 | Hidravlično olje, emulzija, voda, mast itd. |
