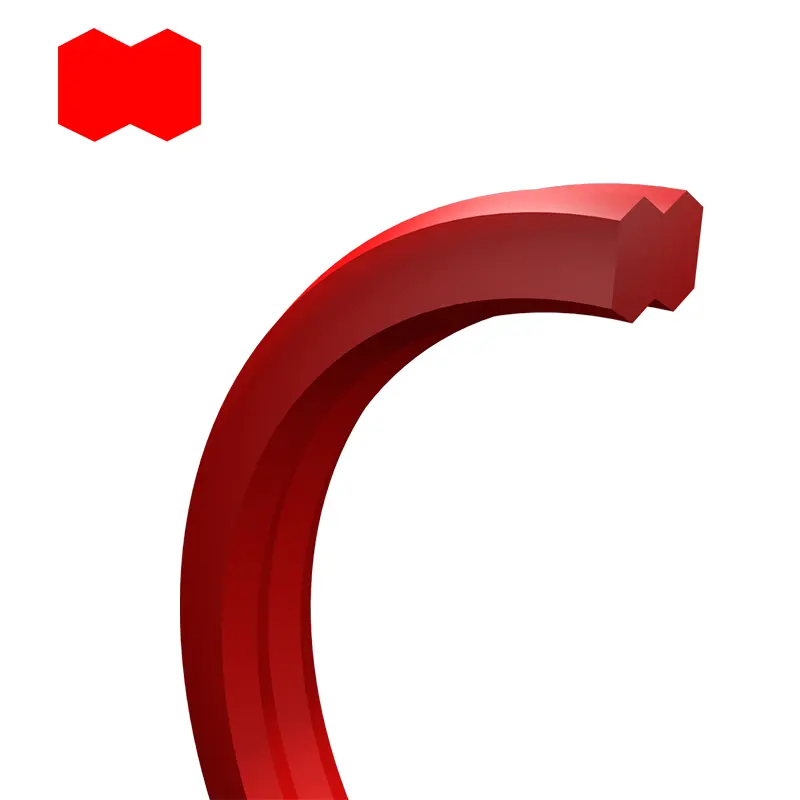

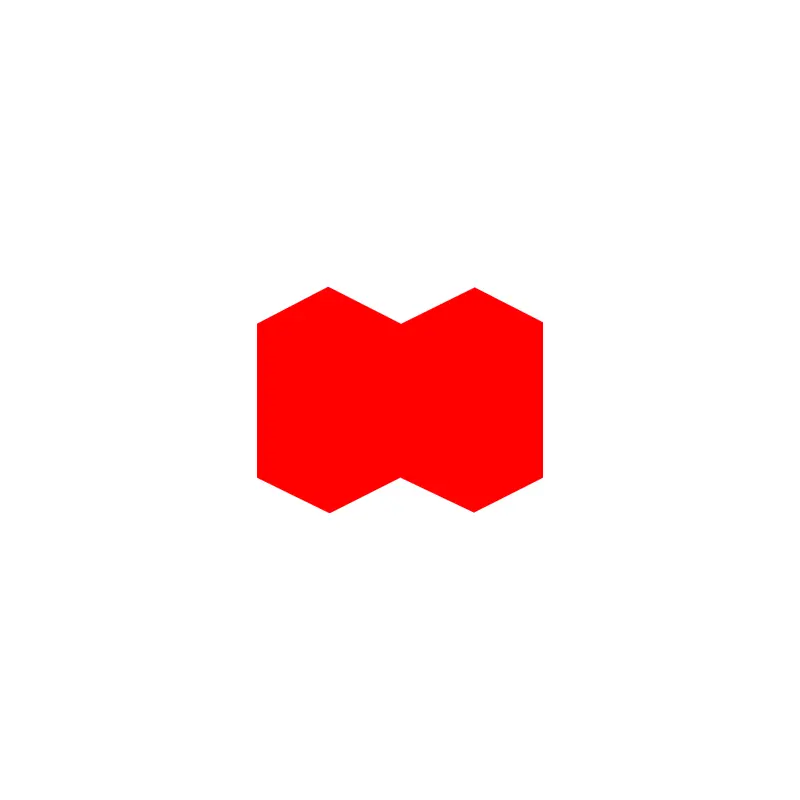

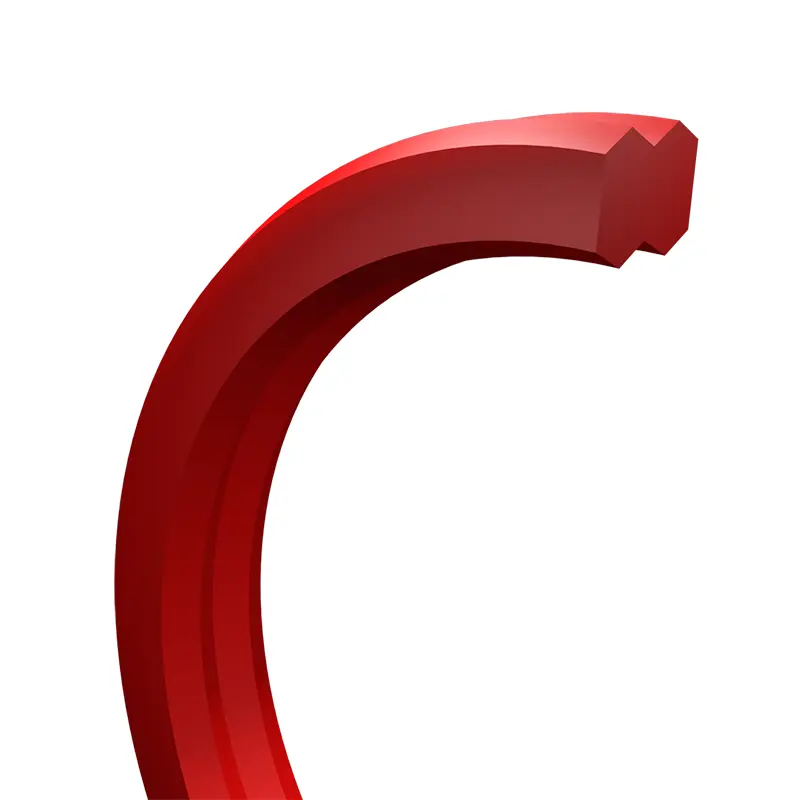

Tesnilni prstan v obliki dumbbell

Pri trenutni zasnovi hidravličnih valjev se kot statična tesnila uporabljajo predvsem kombinacija O-obročev ali O-obroča + zadrževalni obroč. Vendar ima ta tesnilna raztopina med montažo določena tveganja, ker se lahko obroč O-obroč zasuka in položaj zadrževalnega obroča morda ni optimalen. Ta rešitev kaže tudi slabosti v primeru tlačne pulzacije in vdora umazanije. V tem primeru se lahko tesnilni obroč v obliki dumbbelira kot idealen nadomestek kot statični hidravlični tesnilo enega samega izvirnika.

Funkcije in aplikacije izdelka:

Tehnični podatki

Pritisk: do 50MPa.

Temperatura: -35 ℃ ...+110 ℃.

Material: poliuretan.

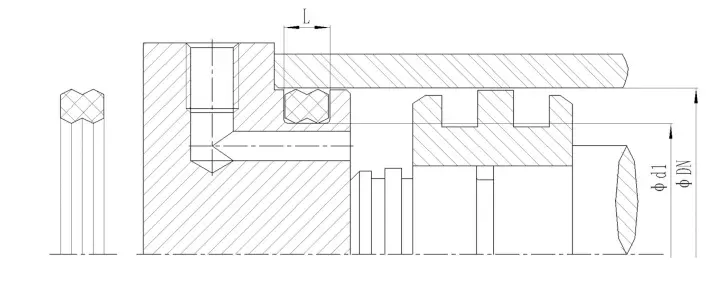

Zahteve za namestitev

(1) Namestitvena koš C je izbrana glede na vrednost globine utora W (mm)

Ko w <3; C≥3.

Ko w> 3; C≥5.

(2) Površinska zaključek

(3) Tesnilni obroč v obliki dumbbela nima puščanja v naslednjih preskusnih pogojih in je zelo odporen proti ekstrudiranju.

(4) Optimalna tesnilna vrzel:

Vlečina cilindra - H8

Vodnik za rokav - G6

Ker je tesnilo zelo odporen proti ekstrudiranju, je mogoče doseči radialno tesnjenje vrzeli 0,2 mm.

Pri nizki temperaturi se je treba izogibati odstopanjem od vodilnega rokava do izvrtine jeklenke in batne palice.

Priporočila za namestitev

Prednost

V primerjavi z O-obroči ali O-obroče + kombinacijami zadrževalnega obroča imajo tjulnje za dumbbell naslednje prednosti:

(1) Zelo odporen na zvijanje

(2) Enostavna namestitev

(3) Dolgo življenjsko dobo

(4) Visoka tlačna odpornost

Aplikacija

TEAL DUBBBELL se običajno uporabljajo v hidravličnih jeklenkah, kot so:

(1) Viličarji

(2) Hidravlika gradbenih strojev

(3) Industrijska hidravlika

(4) strojni stroji

(5) Stroji za oblikovanje vbrizgavanja

(6) Hidravlične stiskalnice

(7) ventili kartuše
