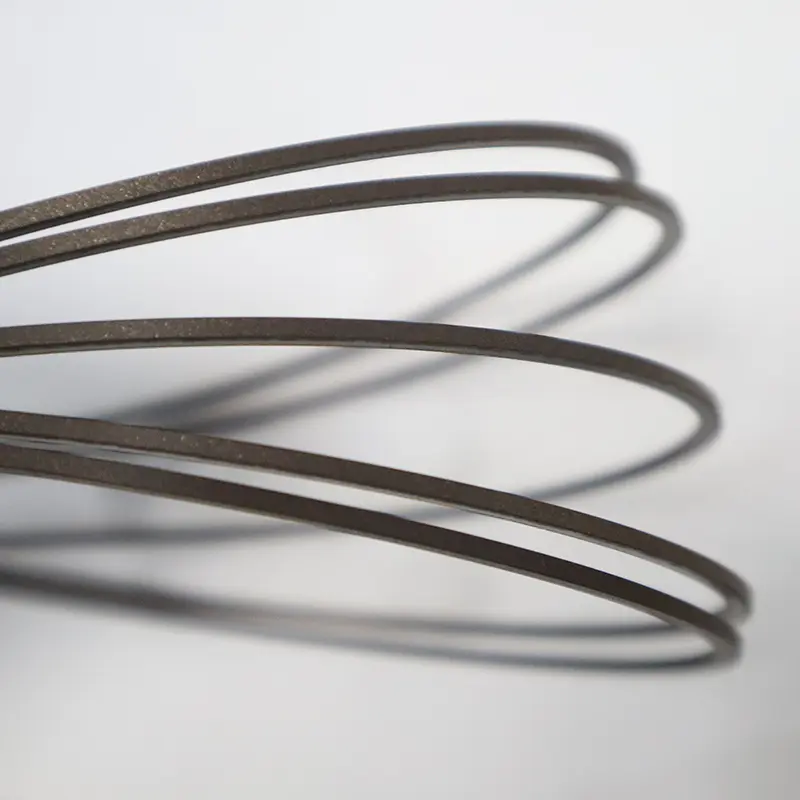

Zadrževalni prstan

Zadrževalni obroč se uporablja skupaj z obročem O-obroča ali zvezde, da se prepreči, da bi se tesnilni obroč zataknil v vrzel na strani nizkega tlaka pod delovanjem tlaka. Ko se tlak še naprej povečuje, se tesnilni obroč poškoduje z "ekstruzijo" in se na koncu ne zatesni. Če se uporablja zadrževalni obroč, lahko preprečimo "ekstruzijo" tesnilnega obroča. Zato je zadrževalni obroč dodatek k tesnilnemu obroču. Ni samo tesnilo, ampak poveča delovni tlak tesnilnega obroča.

Zadrževalni obroč se uporablja v povezavi z O-obročem, da se prepreči, da bi ga "ekstruzija" učinkovito zaščitila O-obroč, povečala življenjsko dobo storitve in omogočila večjo vrzel v tesnjenju in s tem zmanjšala stroške obdelave.

Funkcije in aplikacije izdelka:

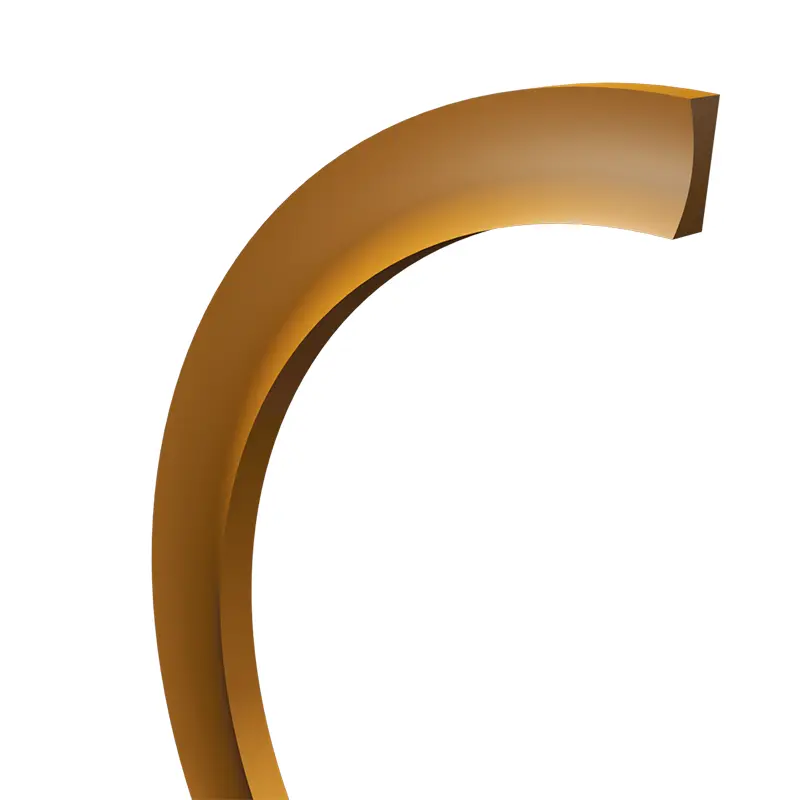

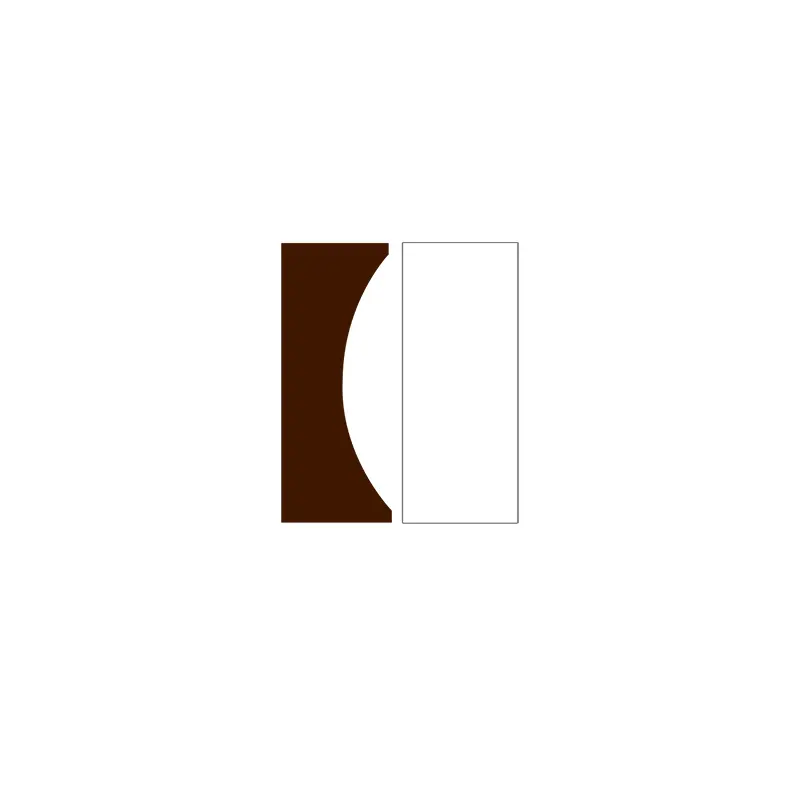

Zadrževalna oblika obroča in vrsta strukture

Tehnični podatki

Delovni tlak: Statični tesnilo lahko doseže približno 200MPa (odvisno od materiala in vrste tesnila zadrževalnega obroča), ki lahko vzvratno tesnilo doseže približno 40MPa. Rotacija za nihanje/počasna hitrost lahko doseže približno 15MPa.

Hitrost: vzajemnost in vrtenje lahko dosežeta približno 2m/s (odvisno od materiala).

Standarde naročanja

(1) Zadrževalni obroči serije T01 so sestavljeni iz notranjega premera D1, širine W in debeline T.

Primer: T01-00356 D1: 3,56*W: 1,35*T: 1,23

(2) Zadrževalni obroči serije T02 so sestavljeni iz notranjega premera D1, širine W in debeline A in T.

Primer: T02-027 D1: 33,78*W: 1,35*A: 1,14*T: 1.24
