Zvezdni tesnilni prstan v obliki zvezd

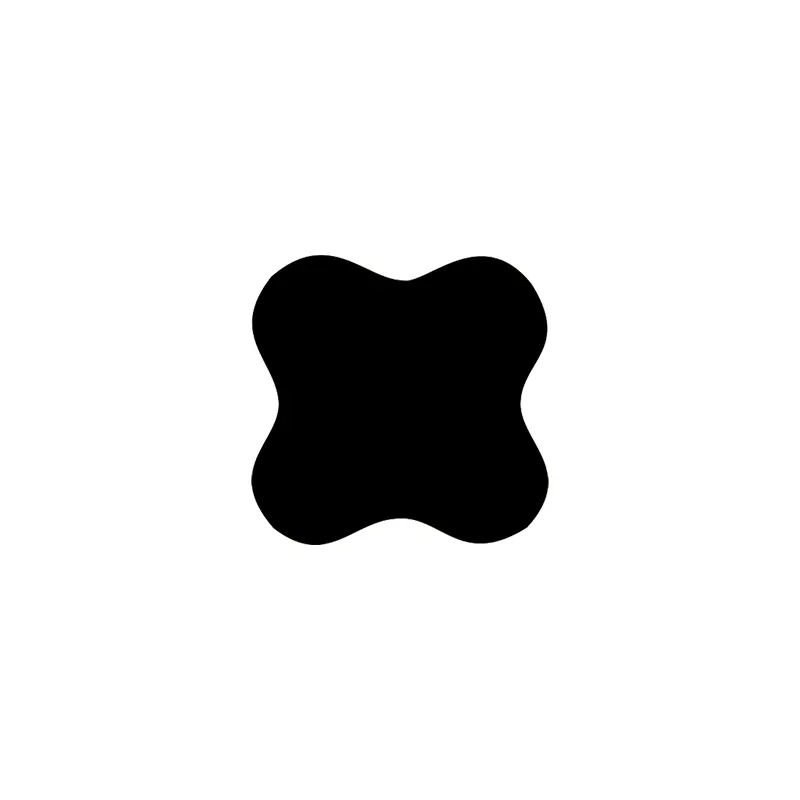

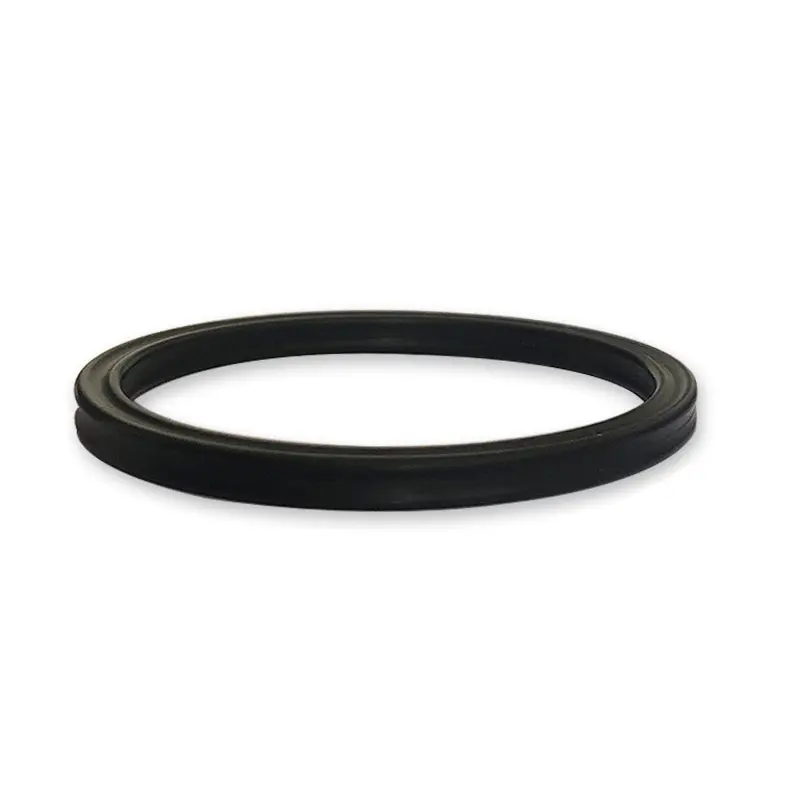

Zvezdni tesnilni obroč je štirinožni tesnilo z X podobno obliko, zato se imenuje tudi X-obroč. Gre za izboljšanje in izboljšanje na podlagi O-obroča. Njegove prerezne dimenzije so enake kot pri O-obroču ameriškega standarda AS568A in lahko v bistvu nadomestijo uporabo O-obroča.

V primerjavi z O-obročem zvezdni tesnilni obroč tvori mazalno votlino med tesnilnimi ustnicami, ki ima manjšo odpornost proti trenju in majhno začetno odpornost. Ker je njegov bliskovni rob nameščen v konkavnem delu preseka, je učinek tesnjenja boljši. Nekrobni presek se učinkovito izogne ​​valjanju med ponovnim gibanjem.

Območje uporabe zvezdnega tesnilnega obroča je zelo širok. Izberite ustrezen material glede na temperaturo, tlak in medij. Da bi se tesnilni obroč v obliki zvezd prilagodil dani aplikaciji, je treba upoštevati medsebojne omejitve med vsemi delovnimi parametri. Pri določanju območja uporabe je treba upoštevati najvišjo temperaturo, neprekinjeno delovno temperaturo in delovni cikel. V vrtljivih priložnostih je treba upoštevati tudi dvig temperature, ki jo povzroči toplota trenja.

Ta tesnilni obroč v obliki črke X je samopredmetni tesnilni element. Sila tesnjenja v začetnem stanju je odvisna od količine stiskanja in trdote materiala. Ko se sistemski tlak povečuje, se bo povečala stiskalna deformacija tesnilnega obroča, skupna sila tesnjenja pa se bo povečala, kar tvori zanesljivo tesnilo.

Funkcije in aplikacije izdelka:

Izbira tesnilnega prstana v obliki zvezd

Statično tesnjenje ali vzajemno linearno gibanje

(1) Tesnjenje luknje: Notranji premer tesnilnega obroča v obliki zvezde mora biti združljiv z žlebom ali manj kot približno 2% premera utora. Ker lahko sila pred kompresijo, ki jo ustvari pred kompresijo, učinkovito prepreči, da bi se tesnilni obroč zvijal in valjal.

(2) Tesnjenje gredi: Notranji premer tesnilnega obroča v obliki zvezde mora biti enak ali nekoliko večji od zunanjega premera gredi, ki ga je mogoče nadzorovati v 1%. Tesnilni obroč bo lažje namestiti in imeti daljšo življenjsko dobo.

Rotacijsko tesnjenje

Notranji premer zvezdnega obroča je približno 2 do 5% večji od premera gredi, ki jo tesni. Ker bo tesnilni obroč ustvaril trenje in toploto, ko se uporablja v vrtenju, in elastomer se bo po ogrevanju skrčil (učinek ogrevanja Joule). Da bi zagotovili mazanje in zanesljivo delovanje tesnilnega obroča, je treba izbrati zvezdni obroč z večjim notranjim premerom, kot je premer gredi. Na splošno lahko tesnilni obroč z manjšim prerezom ustreza potrebam statičnega tesnjenja, za izpolnjevanje zahtev dinamičnega tesnjenja pa je treba uporabiti tesnilni obroč z večjim prerezom. V primeru visokega tlaka ali velike ekstruzijske vrzeli je treba izbrati gumijasti material z večjo trdoto. Najboljši način je, da dodate PTFE zadnji obroč, da preprečite poškodbe zaradi ekstrudiranja visokega tlaka.

Material

Material je na splošno Shaw A70 Nitrile guma NBR. Drugi materiali se lahko nanašajo na materiale, ki se uporabljajo za O-obroče.

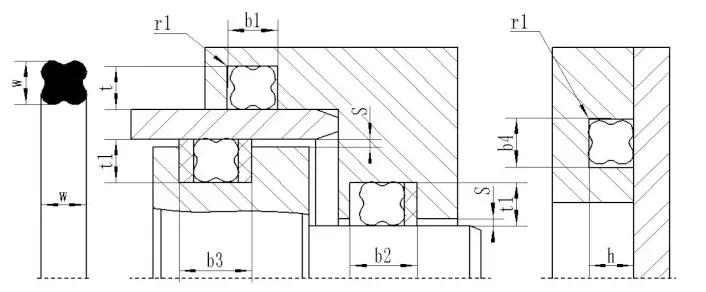

Zvezdni obroč priporočljiv Groove Design

Zvezdni tesnilni obroč-X-Ring (ameriški standard AS568A)

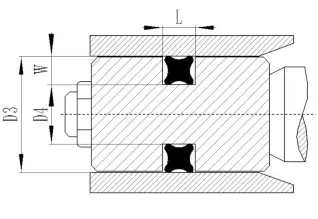

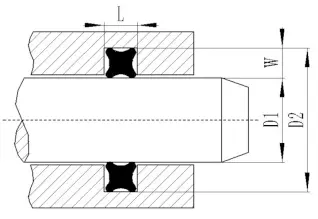

Tesnilo batne palice (za gred)					Tesnilo bata (luknja)
Model izdelka	Specifikacije in dimenzije		Palice za tesnila			Batno tesnilo		Širina reže
	Notranji premer DN	Premer prereza cs	D1	D2		D3	D4	L	W
AS001 AS002 AS003	0.74 1.07 1.42	1.02 1.27 1.52
AS004 AS005 AS006	1.78 2.57 2.9	1.78 1.78 1.78	3	6.1		6	2.9	2	1.55
AS007 AS008 AS009	3.68 4.47 5.28	1.78 1.78 1.78	3.5 4.5 5	6.6 7.6 8.1		7 8 9	3.9 4.9 5.9	2 2 2	1.55 1.55 1.55
AS010 AS011 AS012	6.07 7.65 9.25	1.78 1.78 1.78	6 8 9	9.1 11.1 12.1		10 11 13	6.9 7.9 9.9	2 2 2	1.55 1.55 1.55
AS013 AS014 AS015	10.82 12.42 14	1.78 1.78 1.78	11 13 14	14.1 16.1 17.1		15 17 18	11.9 13.9 14.9	2 2 2	1.55 1.55 1.55
AS016 AS017 AS018	15.6 17.17 18.77	1.78 1.78 1.78	16 17 19	19.1 20.1 22.1		20 21 23	16.9 17.9 19.9	2 2 2	1.55 1.55 1.55
AS019 AS020 AS021	20.35 21.95 23.52	1.78 1.78 1.78	21 22 24	24.1 25.1 27.1		25 26 28	21.9 22.9 24.9	2 2 2	1.55 1.55 1.55
AS022 AS023 AS024	25.12 26.7 28.3	1.78 1.78 1.78	26 27 29	29.1 30.1 32.1		30 31 33	26.9 27.9 29.9	2 2 2	1.55 1.55 1.55
