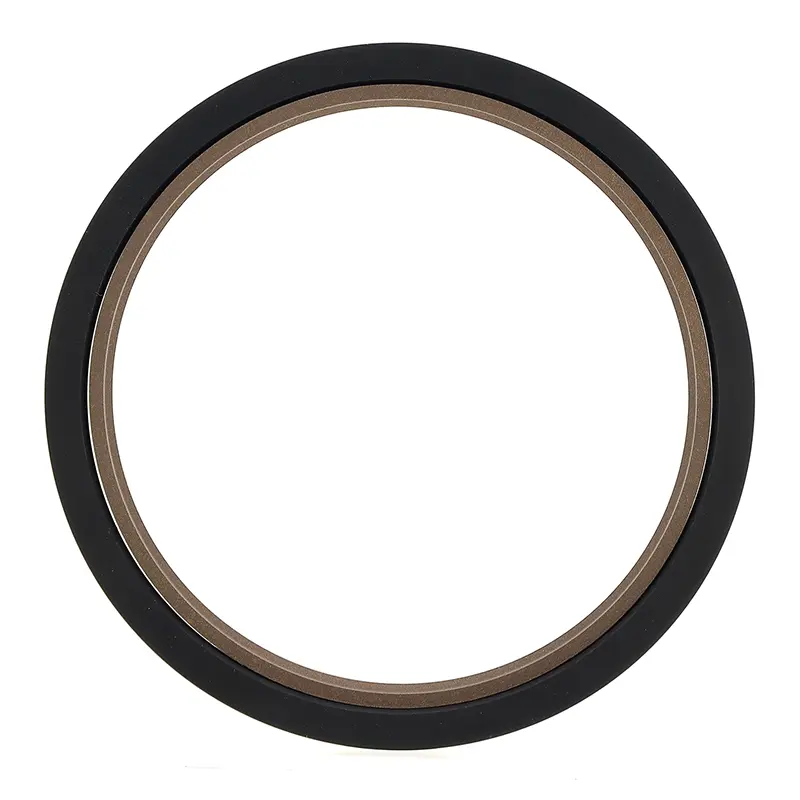

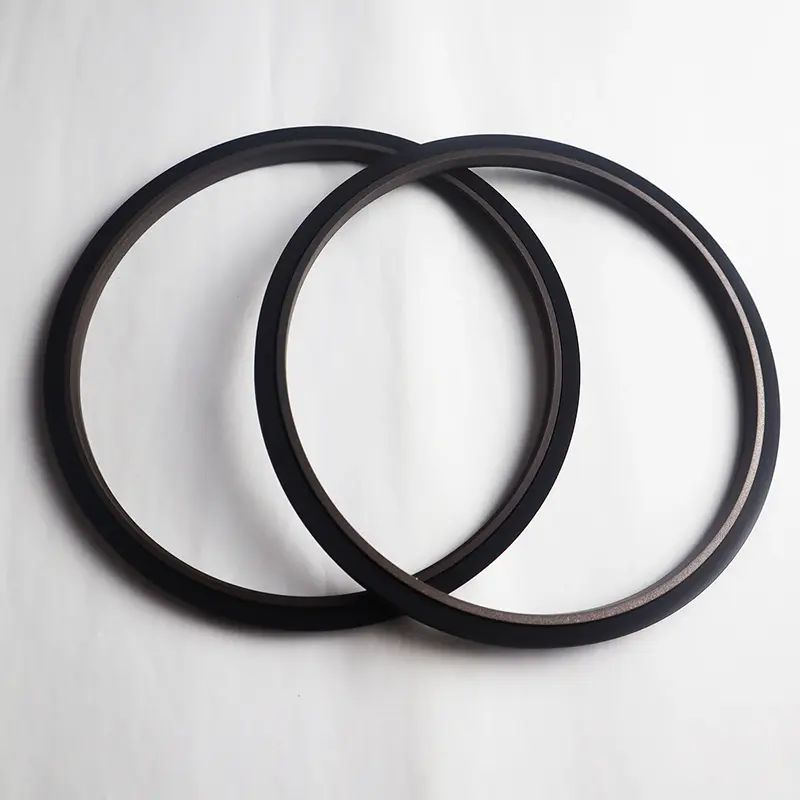

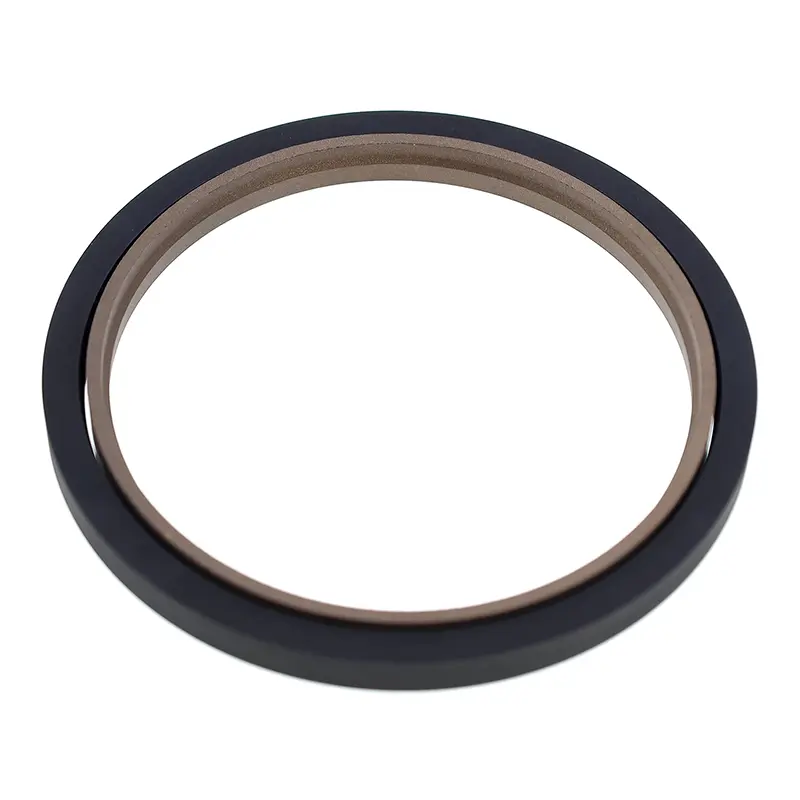

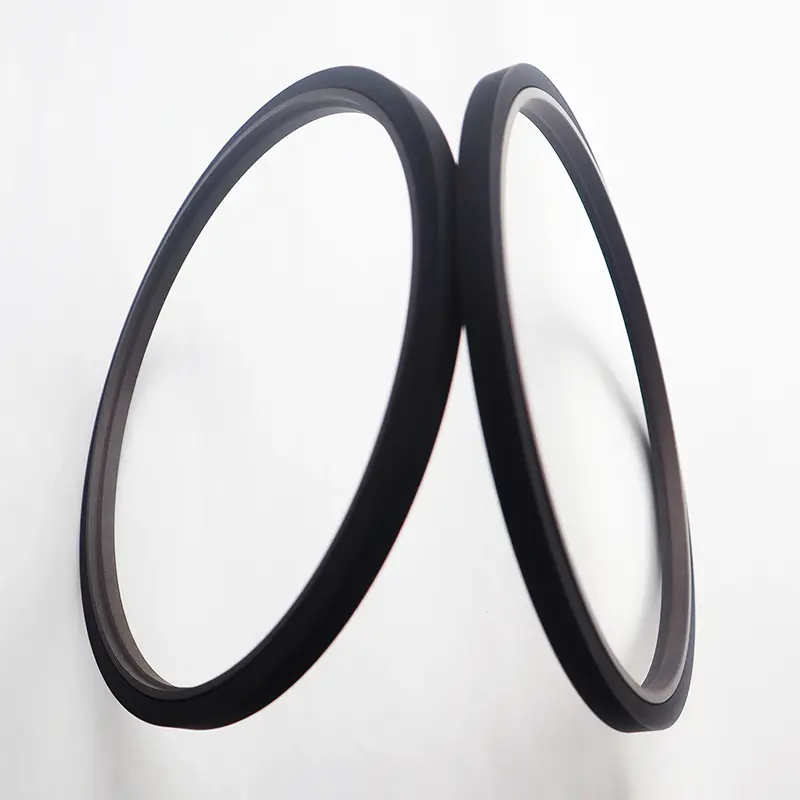

Stopničasta tesnila batnice za težka dela (Step Seals) so sestavljena iz stopničastega tesnilnega obroča, polnjenega s PTFE, in pravokotnega gumijastega obroča. Primerni so za enosmerno tlačno tesnjenje v izmeničnih hidravličnih aplikacijah. Pravokotni obroč zagotavlja radialno silo in kompenzira obrabo tesnilnega obroča. Običajno se uporabljajo v povezavi z vodilnim obročem. Razcepljene (odprte) utore je treba uporabiti za premere palic manj kot 30 mm. Običajno se uporabljajo v težki hidravlični opremi.
Lastnosti:
1. nizko trenje, nizek začetni upor, gladko gibanje, enako dinamično in statično trenje ter brez lezenja;
2. Visokotlačna stabilnost pod pritiskom in težkimi pogoji;
3. Dolga življenjska doba, primerna za tesnila brez olja;
4. Primerno za tesnjenje medijev z nizko viskoznostjo, kot je voda.
Veljavni pogoji delovanja (ekstremne vrednosti se ne smejo prikazati hkrati)
|
Tlak Mpa |
Temperatura ℃ |
Hitrost m/s |
Srednje |
|
≤60 |
-35~+100 (ustreza O-obroču NBR) |
≤6 |
Hidravlično olje na mineralni osnovi, tekočina za zaviranje gorenja (HFA/HFB), voda itd. |
|
-20~+200 (ujemajoč O-tesnilo FKM) |
Izbira materiala
1. Razpoložljivi materiali pravokotnega obroča: R01 nitrilni kavčuk (NBR), R02 fluorokavčuk (FKM) itd.
2. Materiali tesnilnih obročev: PTFE2, PTFE3, PTFE4, PU itd. (Glejte opis materiala).
Primer naročanja
Model naročila: RC12 - 40 x 55 x 7,5 mm - PTFE3 - model RO1 - premer palice x premer utora x širina utora; PTFE3 - Modificirana koda materiala PTFE; R01 - Šifra materiala pravokotnega obroča
