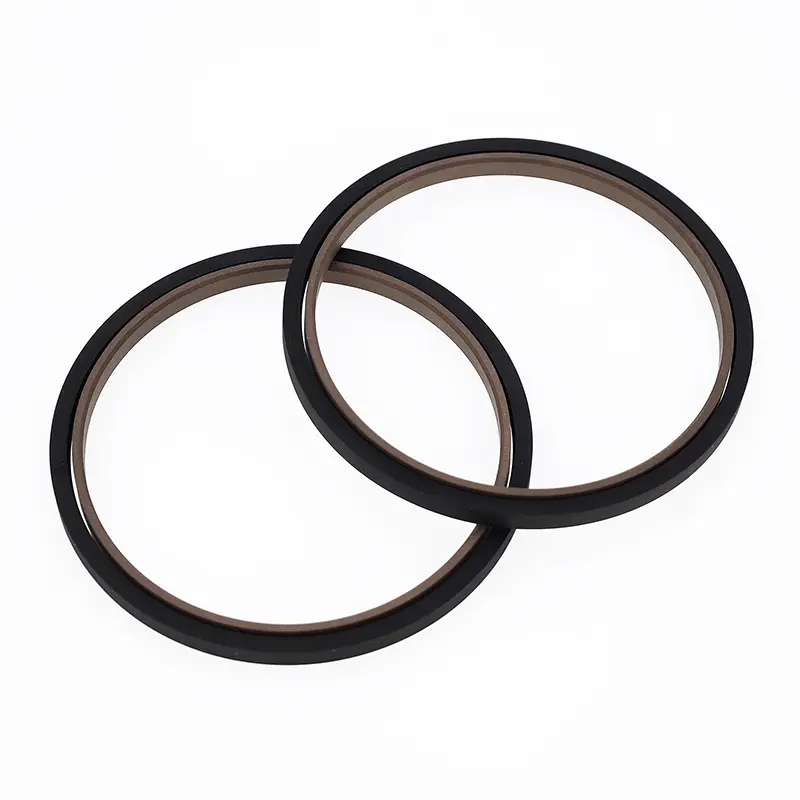

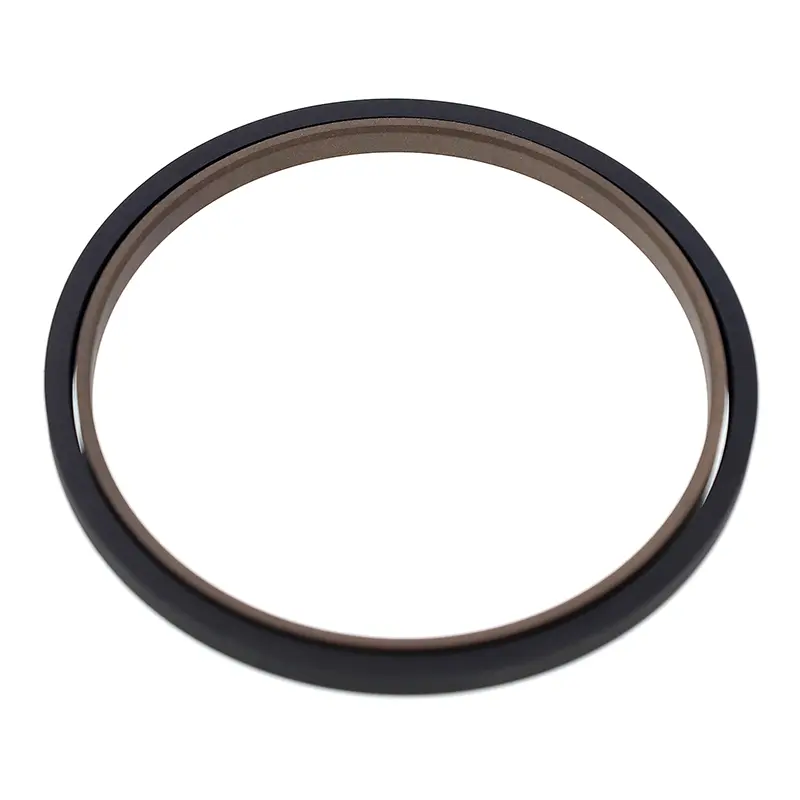

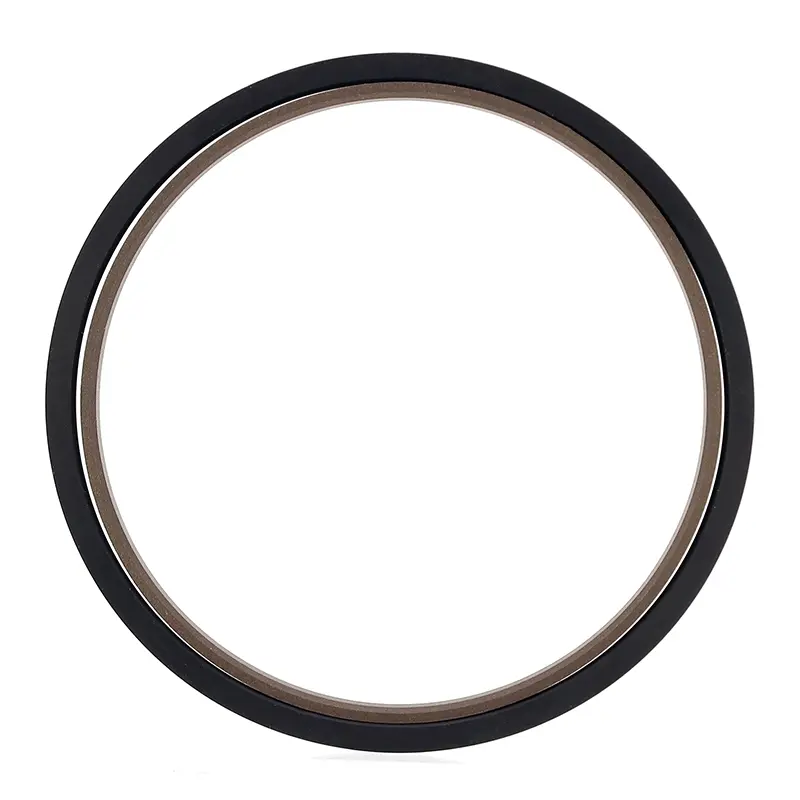

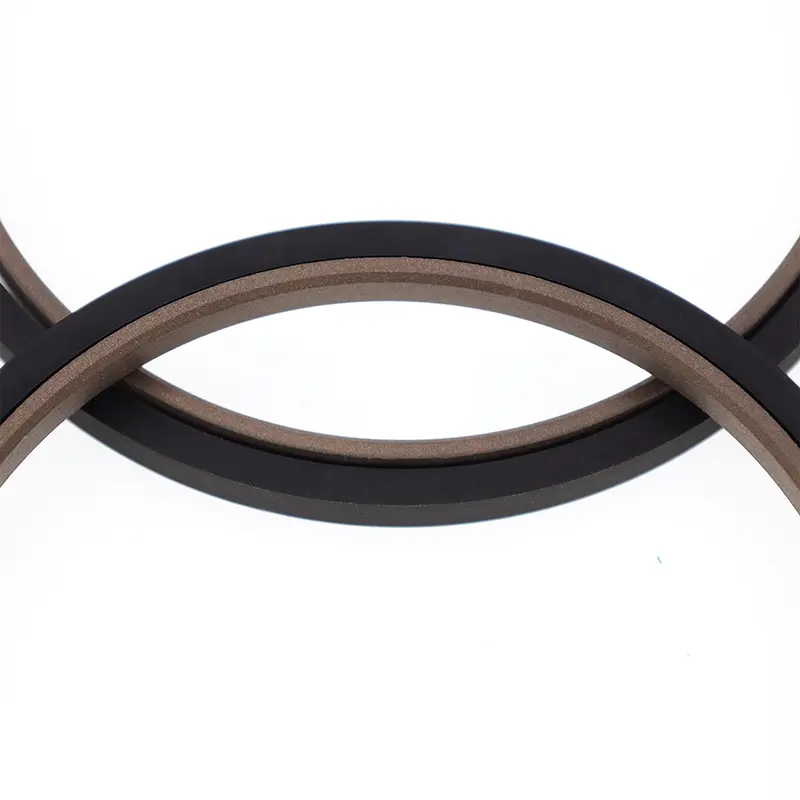

Pravokotno kombinirano tesnilo za batnice je sestavljeno iz pravokotnega tesnilnega obroča, polnjenega s PTFE, in pravokotnega gumijastega obroča. Primeren je za dvosmerno tlačno tesnjenje v izmeničnih hidravličnih in pnevmatskih aplikacijah. Pravokotni obroč zagotavlja radialno silo in kompenzira obrabo tesnilnega obroča. Pri premerih palic, manjših od 30 mm, je treba uporabiti zasnovo z deljenimi (odprtimi) utori.
Lastnosti:
1. nizko trenje, nizek začetni upor, gladko gibanje, enako dinamično in statično trenje ter brez lezenja;
2. Dvonamensko tesnilo za hidravlične in pnevmatske aplikacije, primerno za dvosmerno tlačno tesnjenje;
3. Dolga življenjska doba, primerna za mazanje brez olja;
4. Kompaktna oblika za enostavno namestitev in vzdrževanje.
Veljavni pogoji delovanja (ekstremne vrednosti se ne smejo prikazati hkrati)
|
Tlak Mpa |
Temperatura ℃ |
Hitrost m/s |
Srednje |
Ekstruzijska reža Smaks |
|
≤40 |
-35~+100 (ujemajoč se pravokotni obroč NBR) |
≤4 |
Hidravlično olje na mineralni osnovi, tekočina, ki zavira gorenje (HFA/HFB), voda, plin itd. |
0,4 (<25 MPA) |
|
-20~+200 (ujemajoč se pravokotni obroč FKM) |
0,2 (<40 MPA) |
Izbira materiala
1. Razpoložljivi pravokotni materiali: R01 nitrilni kavčuk (NBR), RO2 fluorokavčuk (FKM) itd.
2. Materiali tesnilnega obroča: PTFE2, PTFE3, PTFE4 (glejte opis materiala).
Primer naročanja

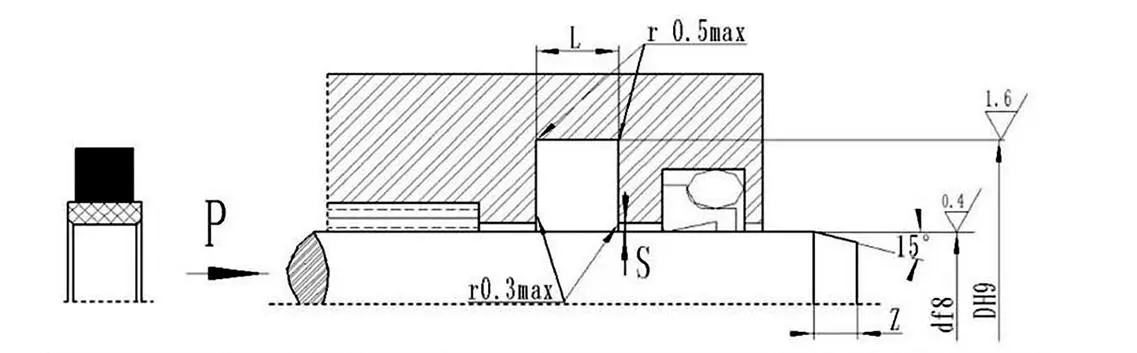

Model naročila SPN-d*DL-PTFE3-R01: Premer palice*Spodnji premer utora*Širina utora
Model SPN PTFE3 – koda modificiranega PTFE materiala R01 – koda materiala pravokotnega obroča
