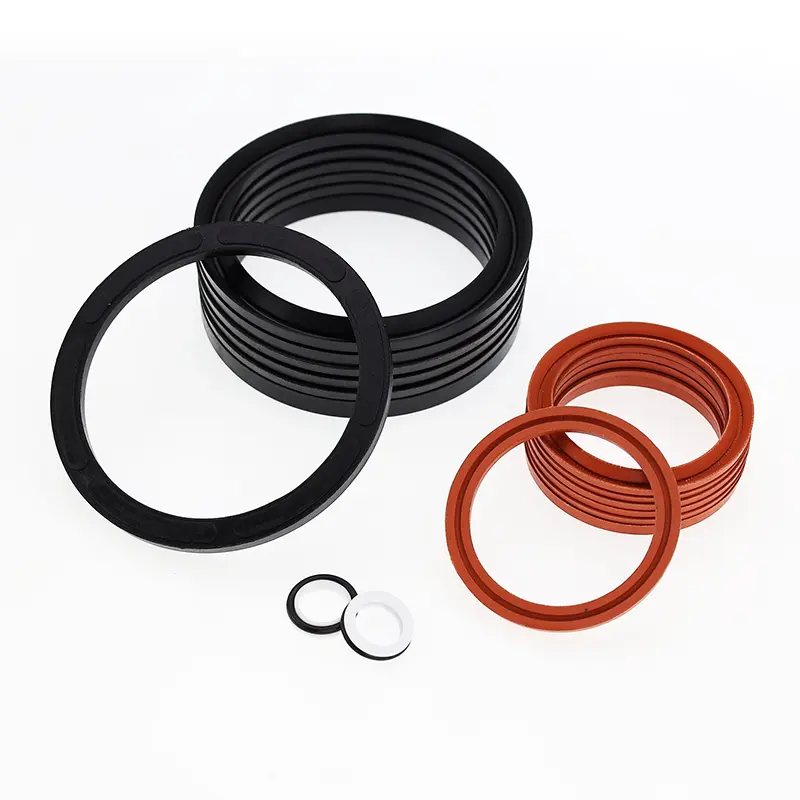

Chevron Seal

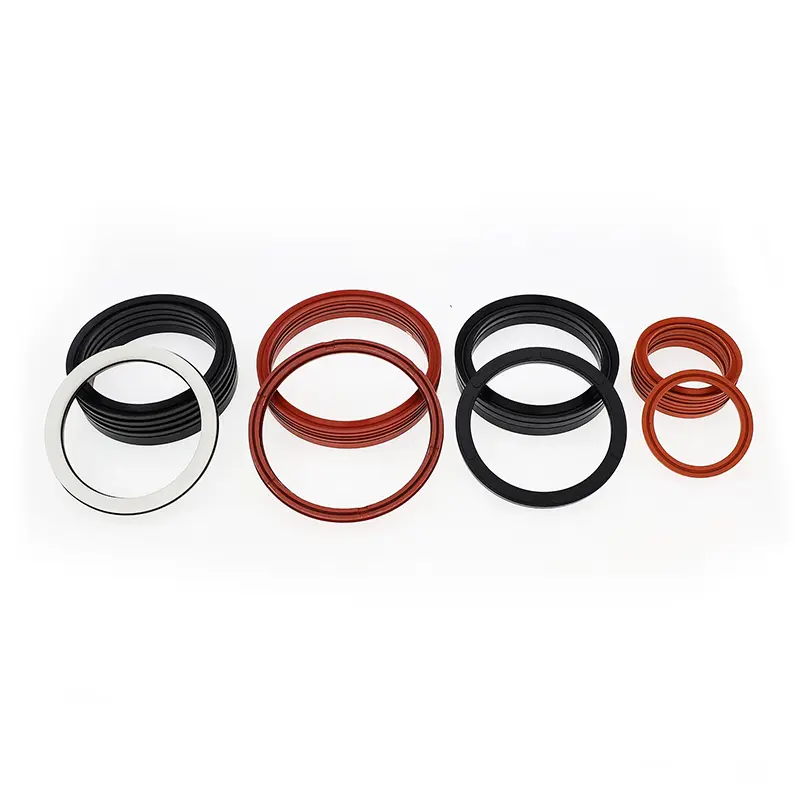

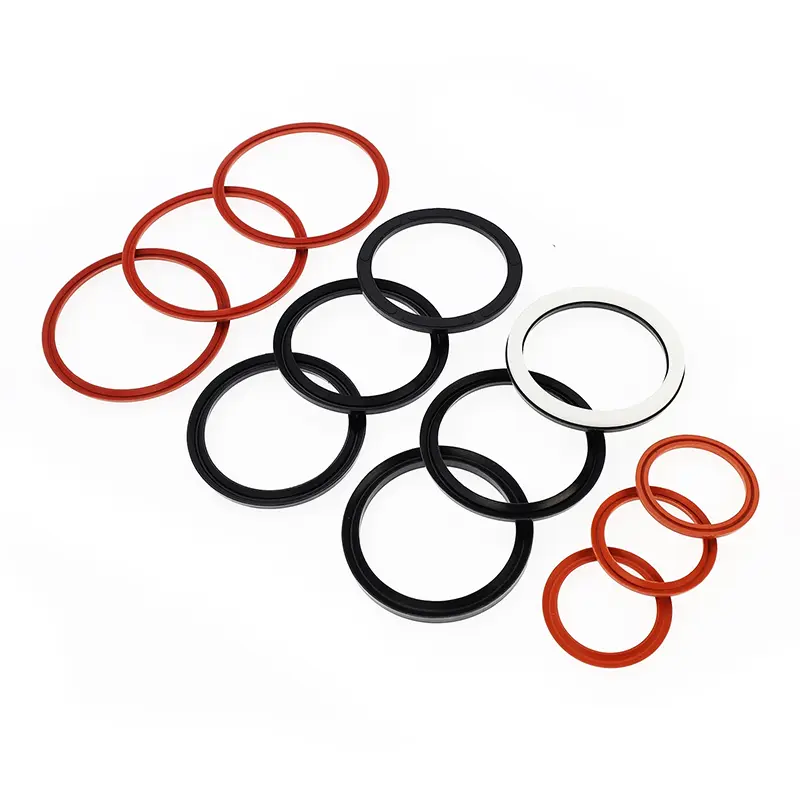

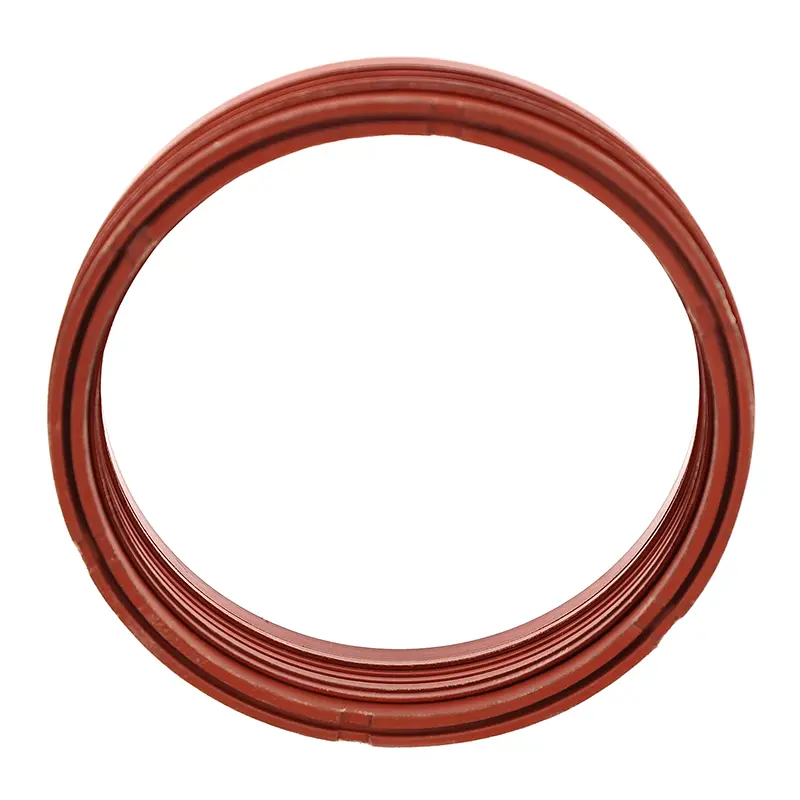

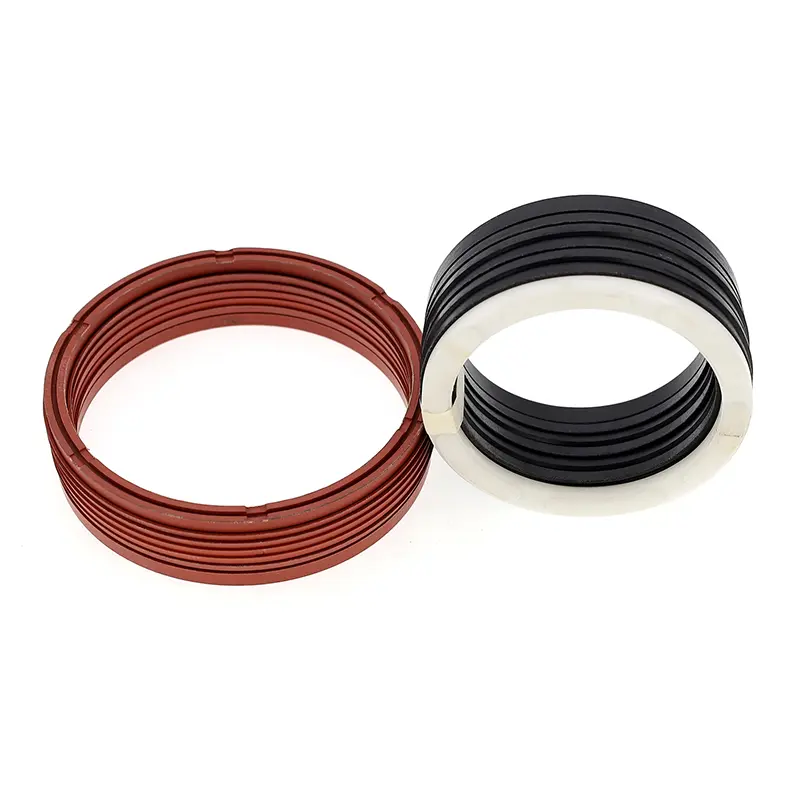

Kombinirano tesnilo v obliki črke V za batnice je sestavljeno iz sklopa (vsaj treh) tesnilnih obročev v obliki črke V, kompresijskega obroča in podpornega obroča. Primeren je za enosmerno tlačno tesnjenje v izmeničnih hidravličnih aplikacijah. Med namestitvijo je treba uporabiti mast, ki je združljiva s tesnilnim materialom. Ni ga mogoče namestiti v monolitni (zaprti) utor.

Lastnosti:

1. Na voljo je širok izbor materialov, ki omogočajo optimalno prilagajanje različnim aplikacijam.

2. Primeren za uporabo v težkih delovnih pogojih, prilagajanje skoraj vsem medijem in zahtevnim pogojem.

3. Dolga življenjska doba, primerna za mazalna tesnila brez olja (z ustrezno izbiro materiala).

4. Nastavljivo tesnjenje in trenje je mogoče doseči s prilagoditvijo tesnila, osno dimenzijo pa lahko prilagodite z dodajanjem ali odstranjevanjem tesnilnih obročev v obliki črke V.

5. Učinkovit tudi pri slabi kakovosti tesnilne površine.

Veljavni pogoji delovanja (ekstremne vrednosti se ne smejo prikazati hkrati)

Materiali

1. Materiali tlačnega obroča: PTFE, tkanina iz nitril-butadienskega kavčuka (NBR), tkanina iz fluoro-butadienskega kavčuka, najlon, polioksimetilen

2. Materiali obroča V: PTFE, tkanina iz nitril-butadienskega kavčuka (NBR), fluorokavčuk, tkanina iz fluorokavčuka in butadienskega kavčuka, poliuretan

3. Materiali podpornega obroča: nitril-butadienska gumijasta tkanina, fluorokavčuk-butadienska gumijasta tkanina, najlon, polioksimetilen, PTFE

Primer naročanja

Predpisi o namestitvi posnemanja

Tesnila v obliki črke V je mogoče nastaviti v aksialni dimenziji z nastavitvijo tesnila, da dosežete optimalno tesnjenje in trenje. Začetno obrabo po dolgotrajnem delovanju lahko podaljšate s prilagoditvijo osne mere. Priporočena oblika za nastavljivo aksialno dimenzijo tesnilne votline je 1,025 L, z območjem nastavitve 7,5 % L.
