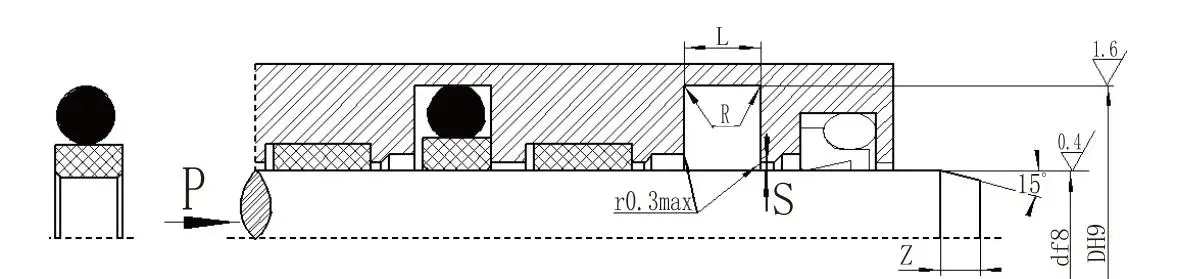

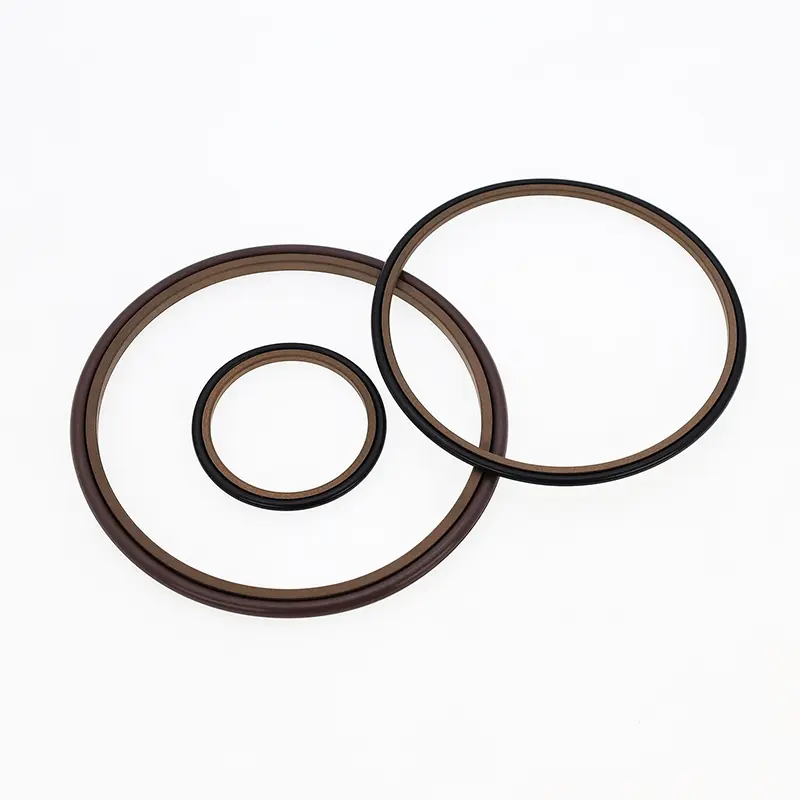

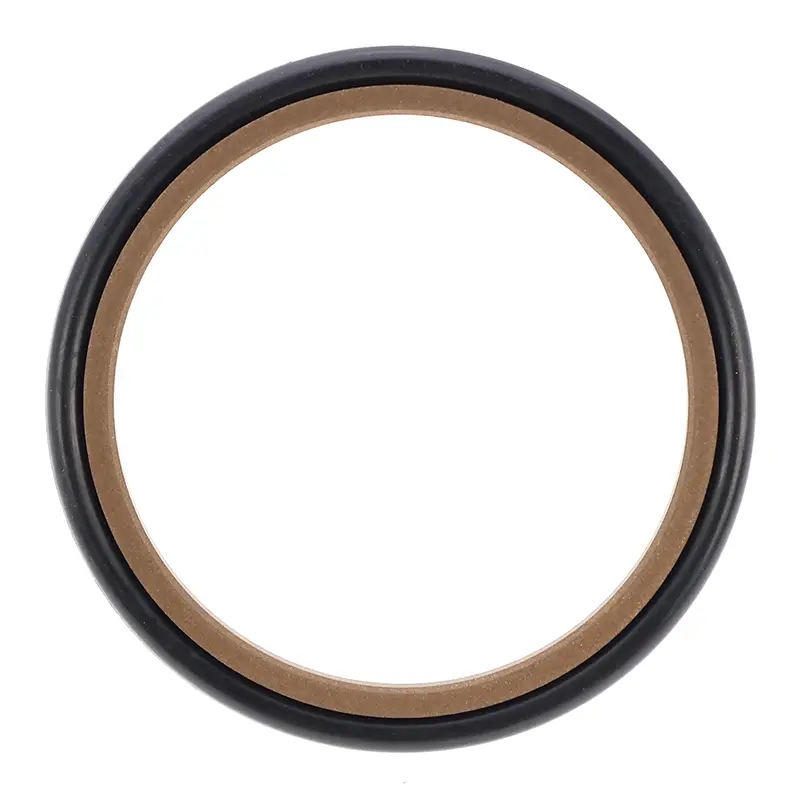

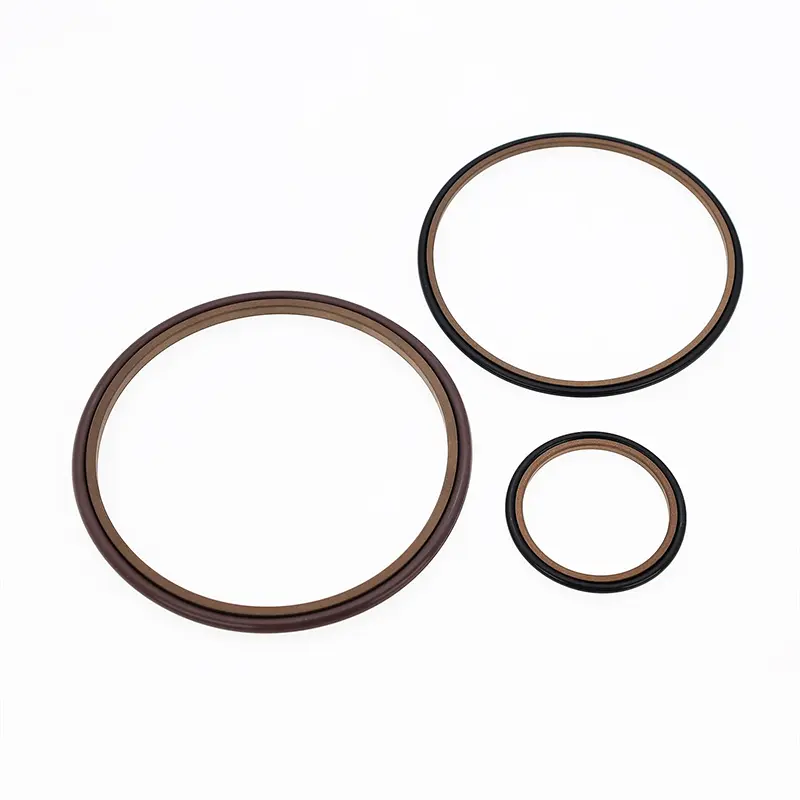

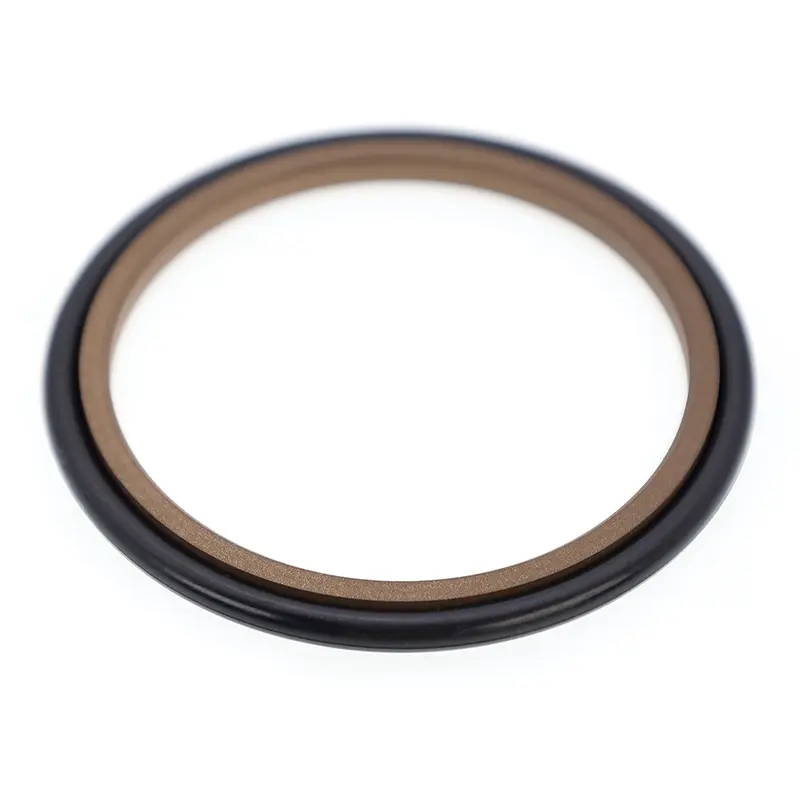

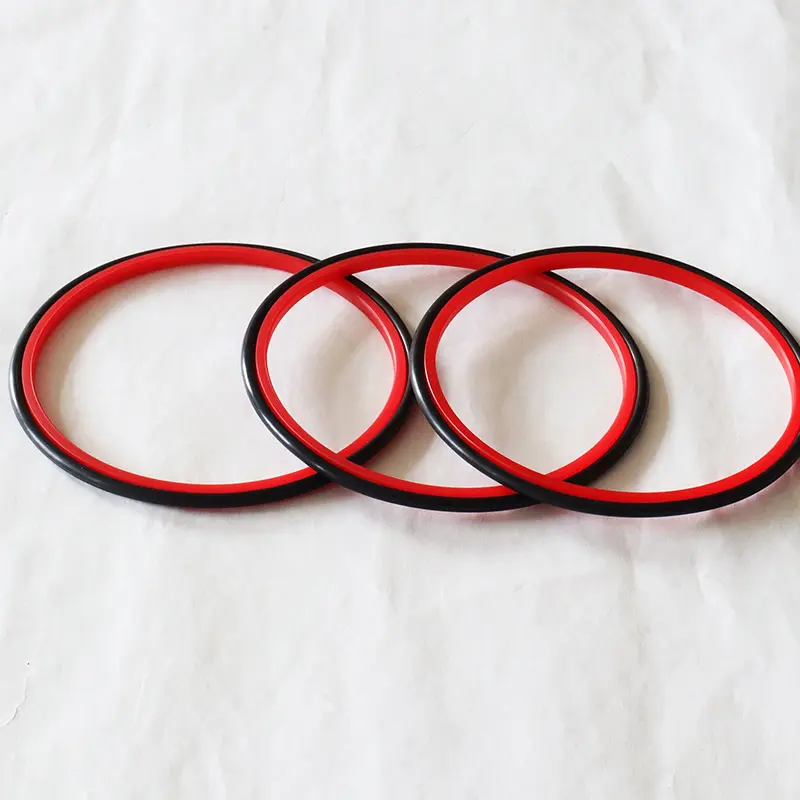

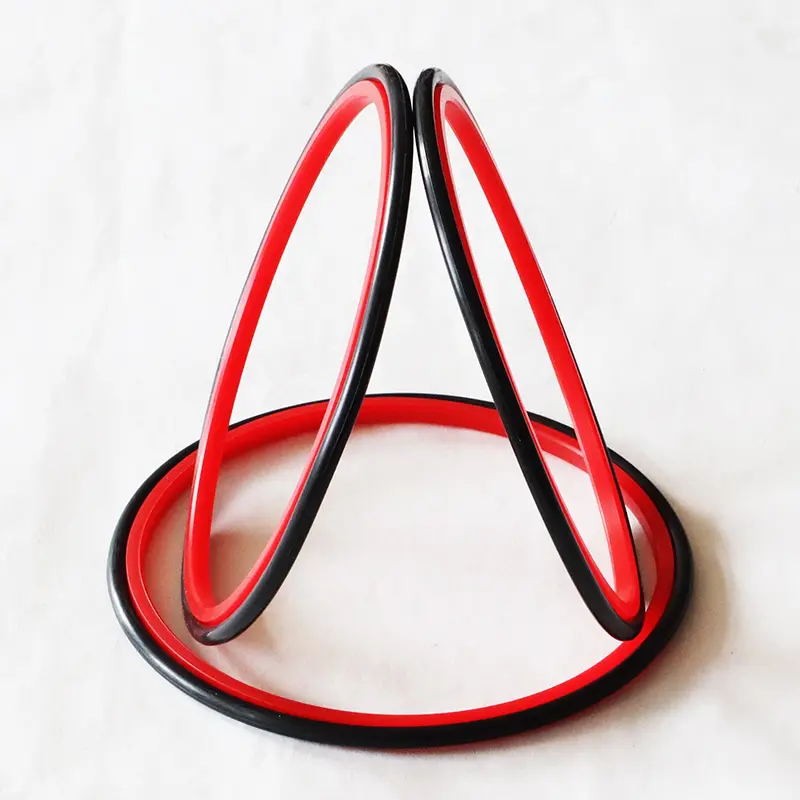

Glyd obroči za gredi so sestavljeni iz pravokotnega tesnilnega obroča, polnjenega s PTFE, in O-tesnila, primernega za dvosmerno tlačno tesnjenje v izmeničnih hidravličnih aplikacijah. O-obroč zagotavlja radialno silo in kompenzira obrabo tesnilnega obroča. Običajno se uporabljajo v povezavi z vodilnim obročem. Razcepljene (odprte) utore je treba uporabiti za premere palic manj kot 30 mm.
Lastnosti:
1. nizko trenje, nizek začetni upor, gladko gibanje, enako dinamično in statično trenje ter brez lezenja;
2. Visoko stabilen tlak pod pritiskom in težkimi pogoji;
3. Dolga življenjska doba, primerna za tesnjenje brez olja;
4. Primerno za tesnjenje medijev z nizko viskoznostjo, kot je voda;
Veljavni delovni pogoji (mejne vrednosti se ne smejo pojaviti hkrati)
|
Tlak Mpa |
Temperatura ℃ |
Hitrost m/s |
Srednje |
|
≤60 |
-35~+100 (ustreza O-obroču NBR) |
≤6 |
Hidravlično olje na mineralni osnovi, tekočina za zaviranje gorenja (HFA/HFB), voda itd. |
|
-20~+200 (ujemajoč O-tesnilo FKM) |
Izbira materiala
1. Razpoložljivi materiali za O-ring: R01 Nitril-butadien kavčuk (NBR), RO2 Fluorkavčuk (FKM) itd.
2. Materiali tesnilnih obročev: PTFE2, PTFE3, PTFE4, PU itd.
Primer naročanja
Model naročila: RC11-40x55,1x6,3-PTFE3-R01
Model naročila: RC11-B-40x55.1x6.3-PTFE3-RO2 Model: Premer droga x Premer utora x Širina utora PTFE3 (modificiran PTFE) Koda materiala: R01, R02 - O-obroč Koda materiala
