Osnovna hidravlična tesnila

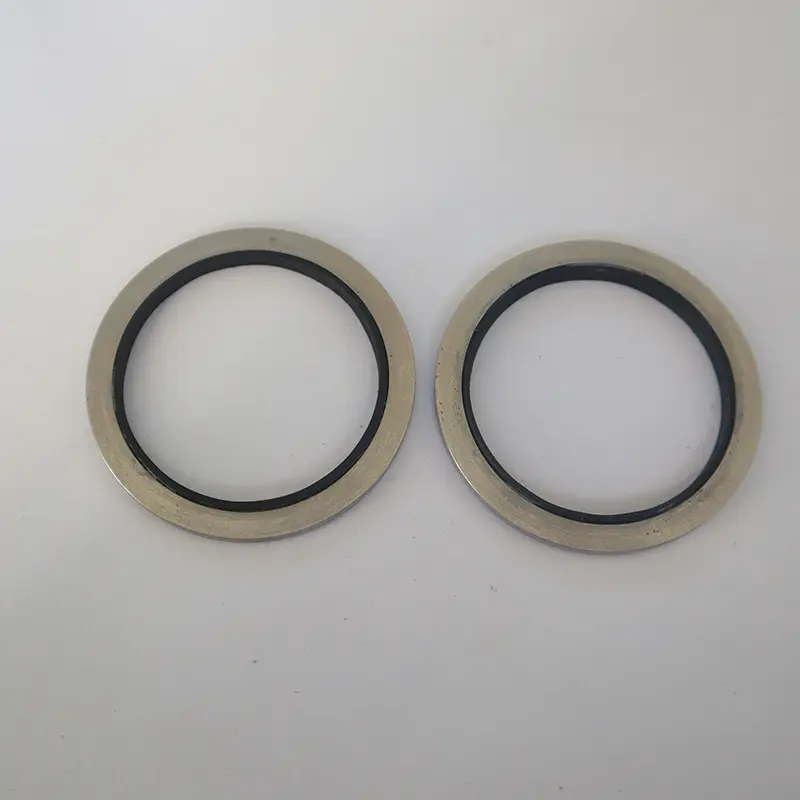

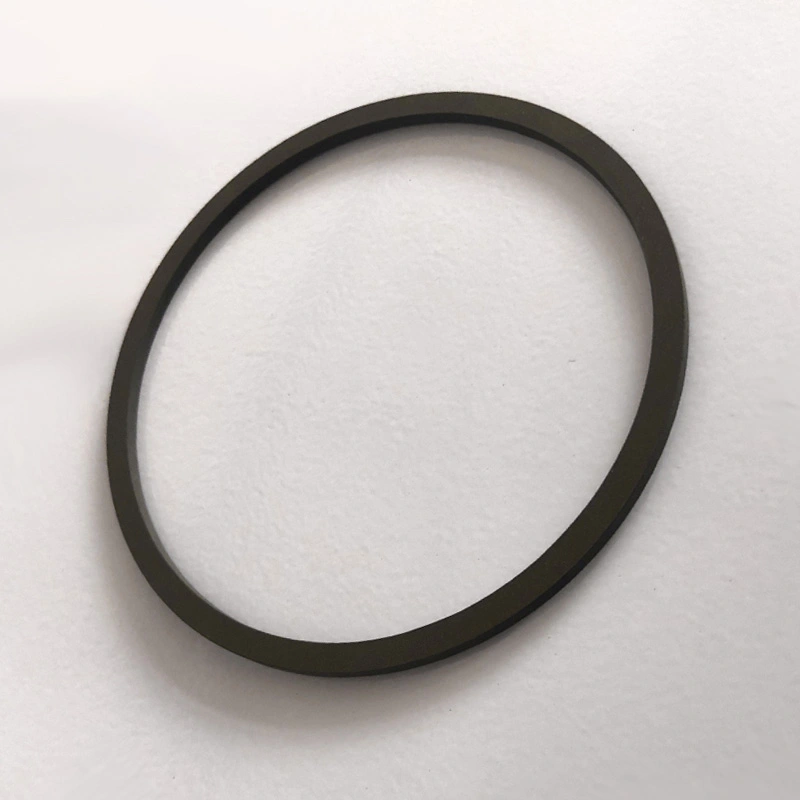

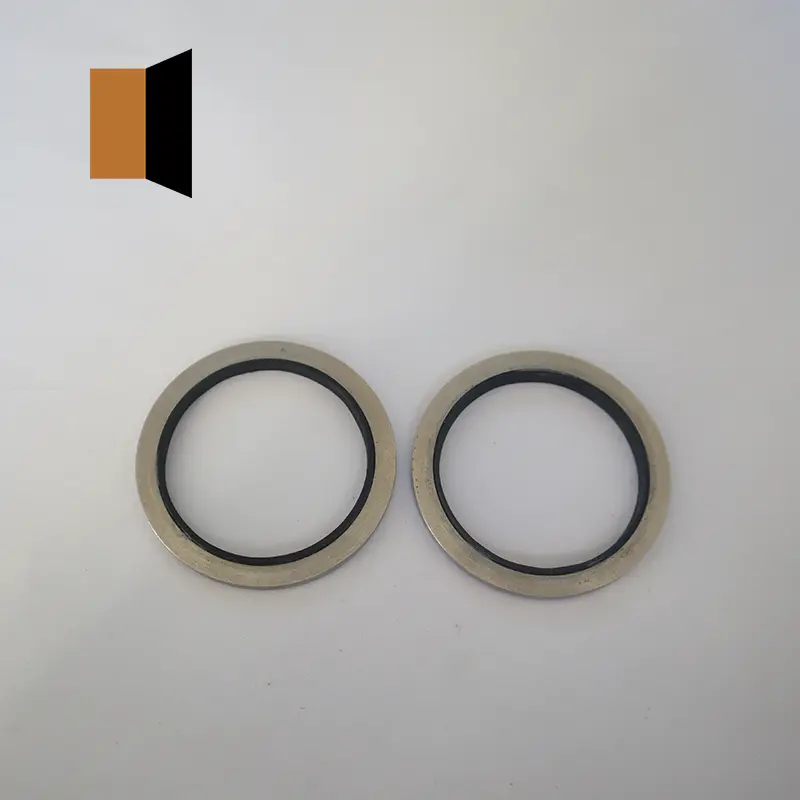

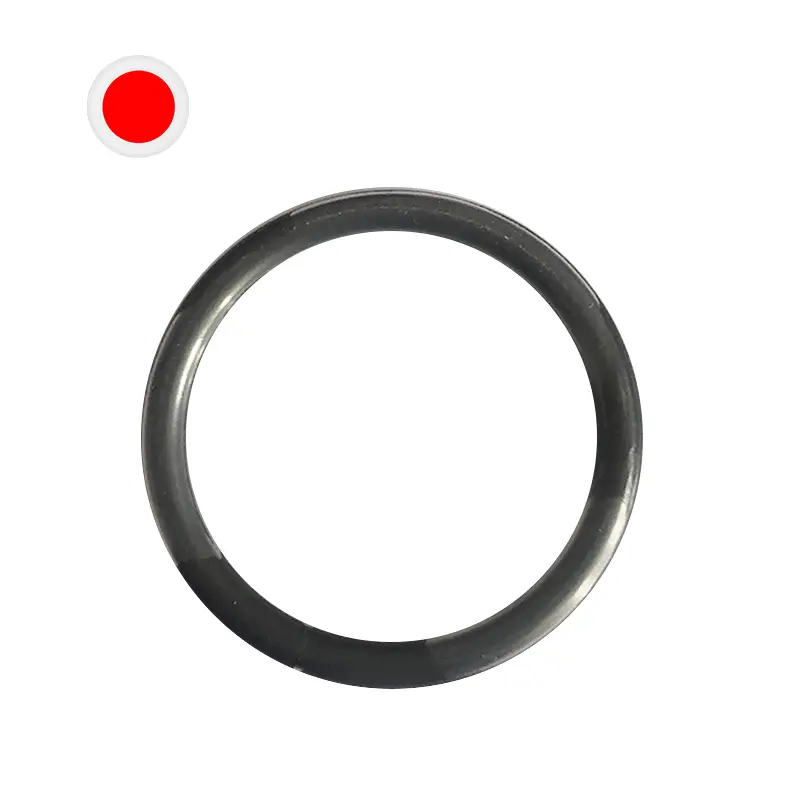

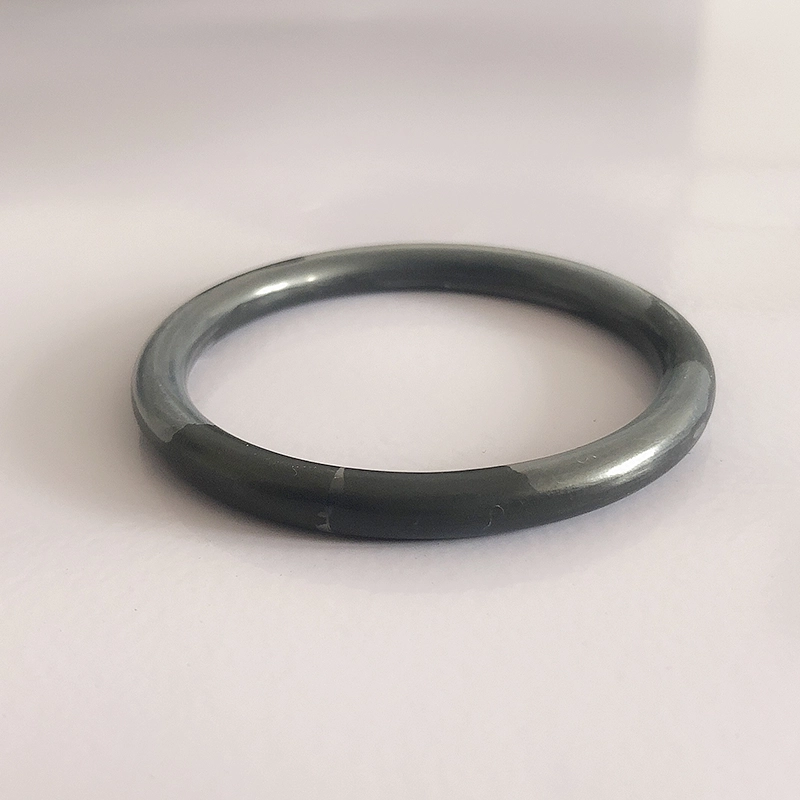

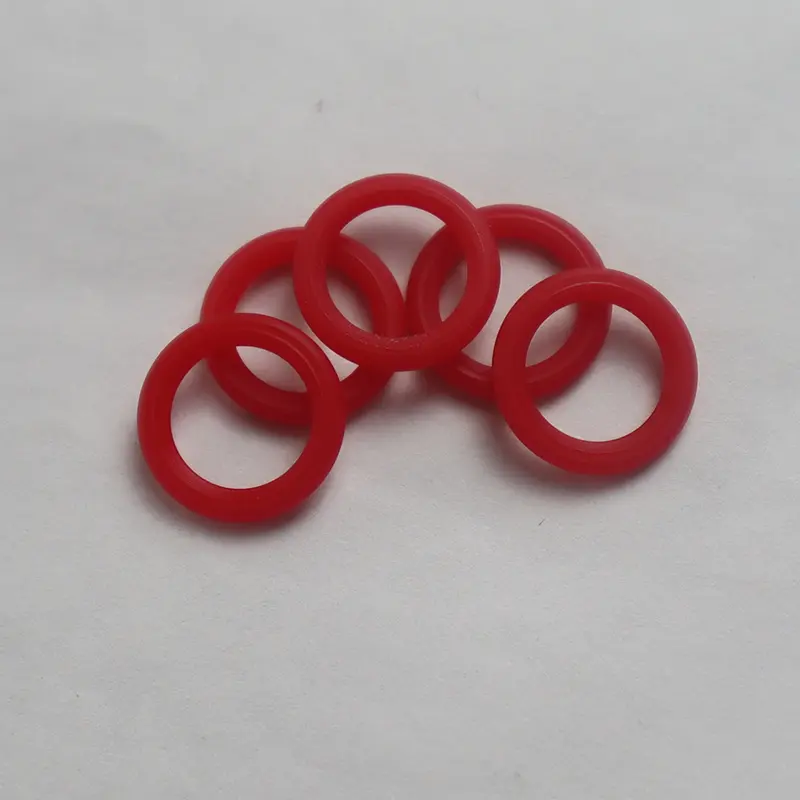

Osnovna hidravlična tesnila Ruichen Seals vključujejo predvsem več vrst tesnil, vsaka s svojimi prednosti. O-obroči se zaradi nizkih stroškov proizvodnje in priročne uporabe pogosto uporabljajo v različnih dinamičnih in statičnih tesnjenju. Večina držav je oblikovala vrsto proizvodnih standardov za O-Rings, med katerimi so pogostejši ameriški standard (AS568), japonski standard (JISB2401) in mednarodni standard (ISO 3601/1). Nacionalni standardi sta GB3452.1 in GB1235.

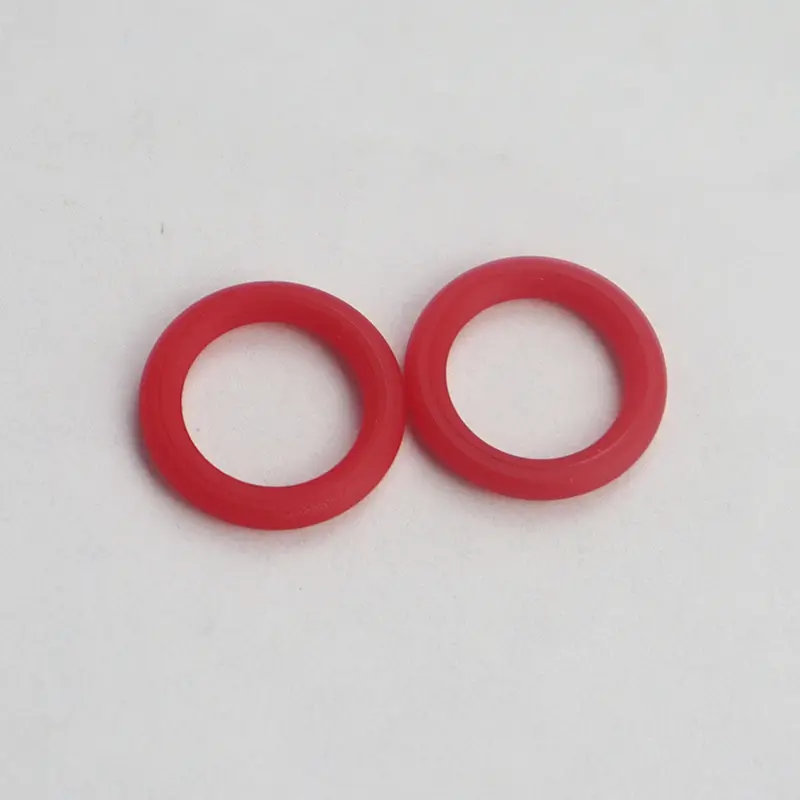

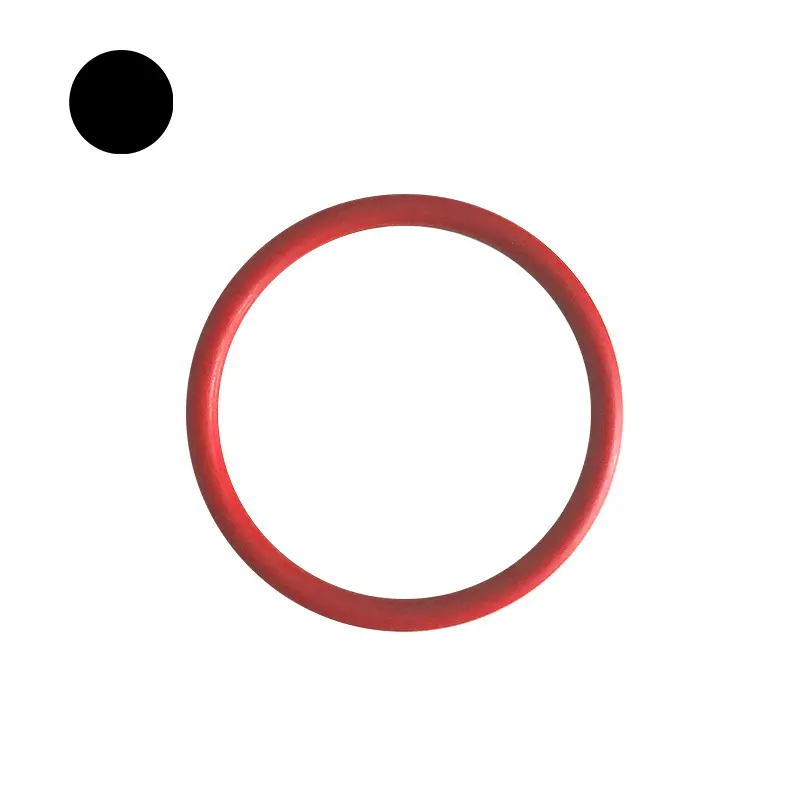

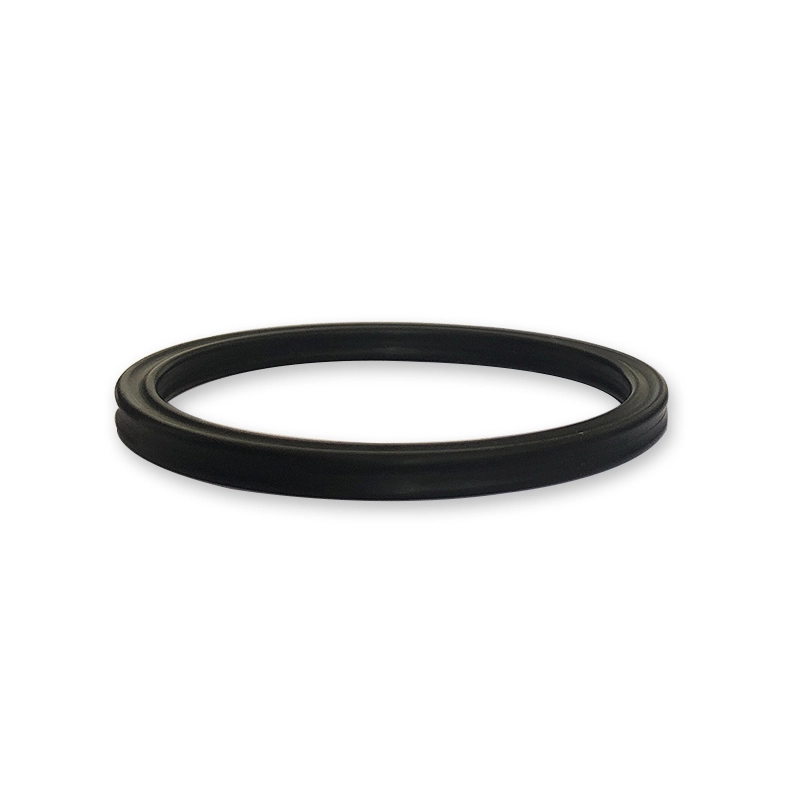

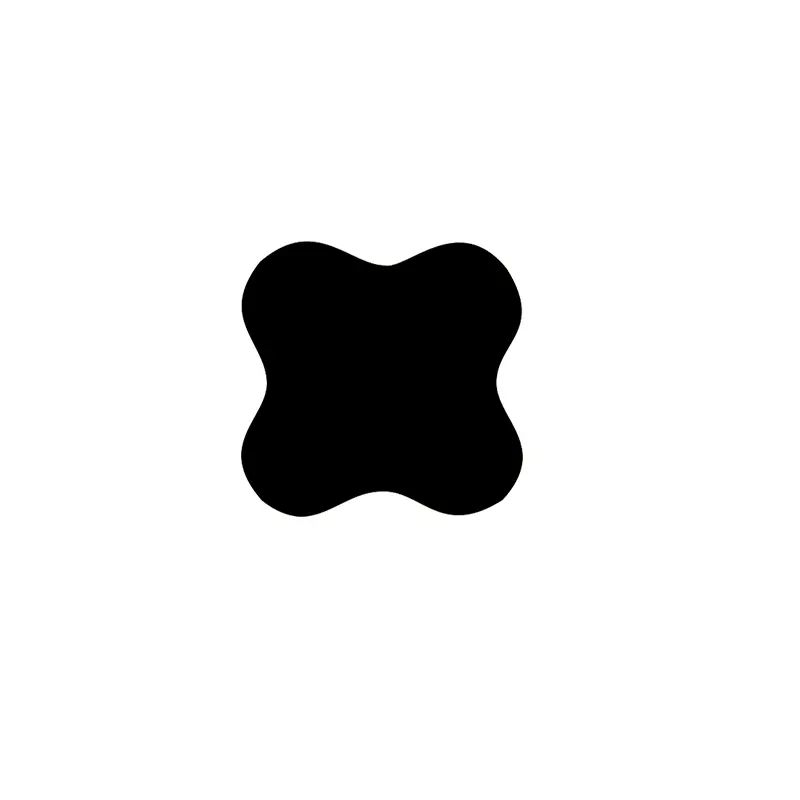

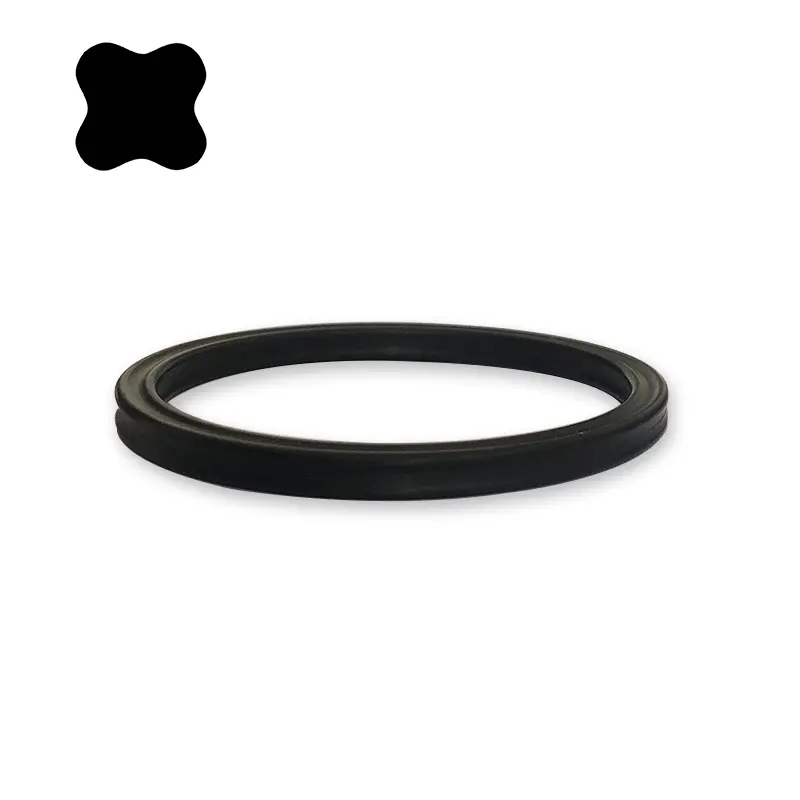

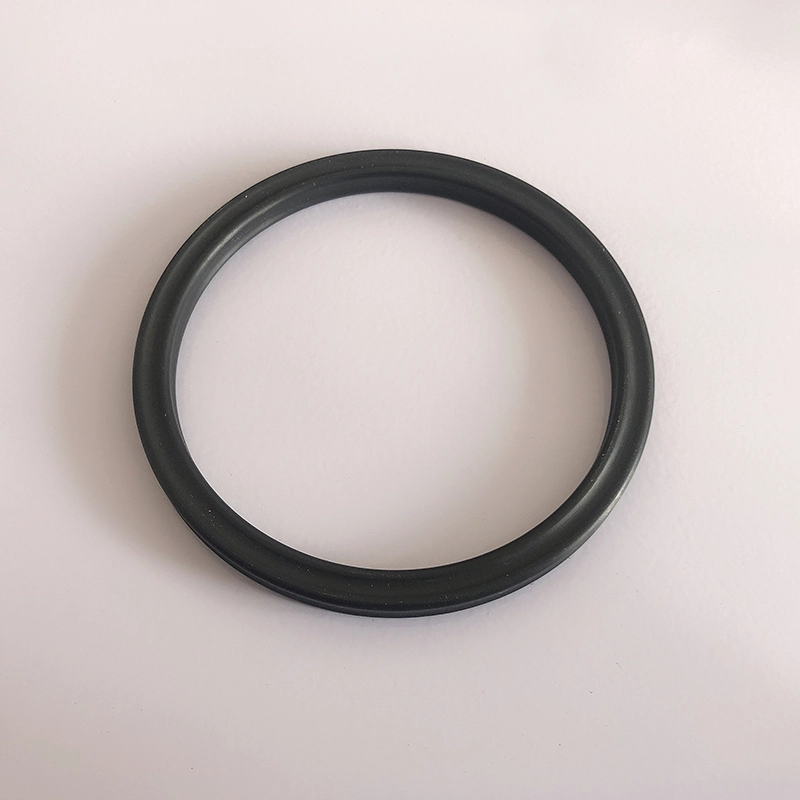

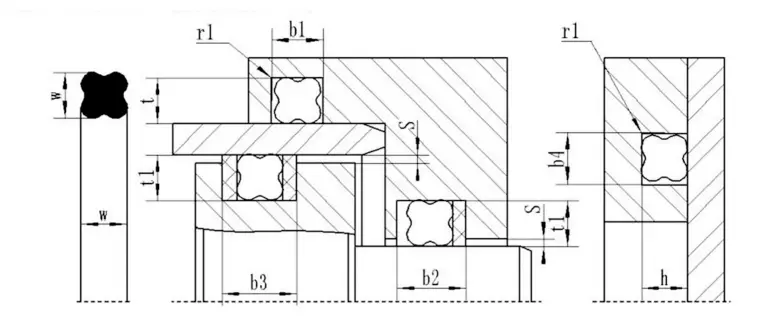

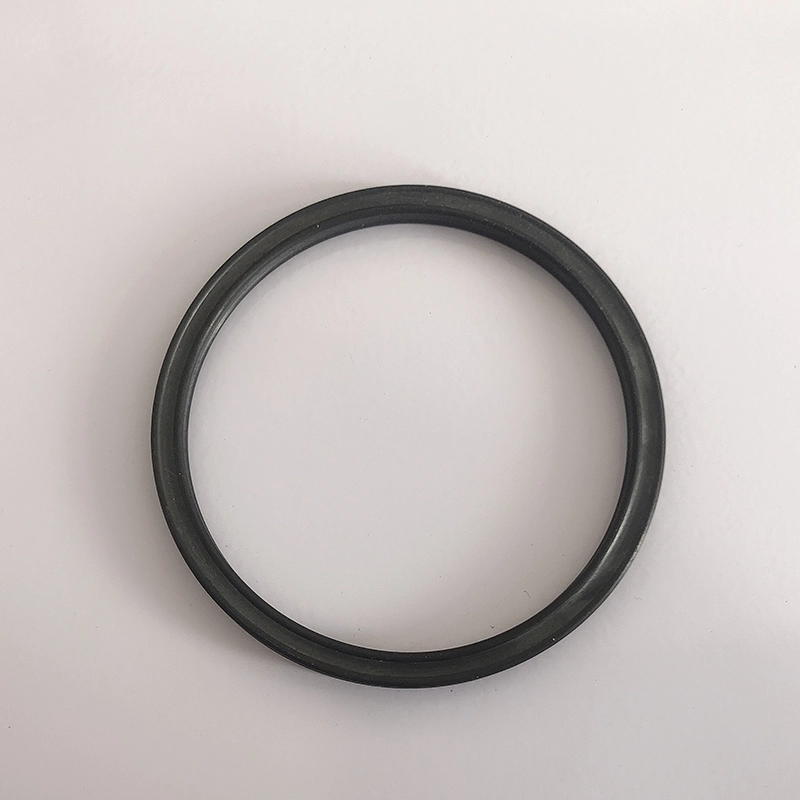

Zvezdni tesnilni obroč je štirinožni tesnilo z obliko v obliki x, zato se imenuje tudi obroč v obliki črke x. Gre za izboljšanje in izboljšanje, ki temelji na O-obroču. Njegove dimenzije preseka so enake kot O-obroč ZDA kot 568A standard in lahko v bistvu nadomesti uporabo O-obroča.

Prednosti zvezdnih obročev

V primerjavi z O-obroči imajo zvezdni obroči manj odpornosti proti trenju in manj začetne odpornosti, ker tvorijo mazalno votlino med tesnilnimi ustnicami. Ker je njegov bliskovni rob nameščen v konkavnem delu preseka, je učinek tesnjenja boljši. Nekrobni presek se učinkovito izogne ​​valjanju med ponovnim gibanjem.

Mehanizem delovanja zvezdnega obroča

Zvezdni obroč je samopredmetni dvojni delovni tesnilni element. Radialne in osne sile so odvisne od tlaka sistema. Ko se tlak dvigne, se bo povečala kompresijska deformacija zvezdnega obroča, skupna sila tesnil pa se bo povečala, s čimer bo tvorila zanesljivo tesnilo.

Kako izbrati zvezdniški prstan v obliki zvezd

Če je znan premer gredi in luknje, izberite ustrezen tesnilni obroč v obliki zvezd v skladu z naslednjimi merili:

1. Statično tesnjenje ali vzajemno linearno gibanje: (1) Tesnjenje luknje: Notranji premer obroča v obliki zvezde mora biti združljiv z žlebom ali manj kot približno 2% premera utora. Ker lahko sila pred kompresijo, ki jo ustvari pred kompresijo, učinkovito prepreči, da bi se tesnilni obroč v obliki zvezd v obliki zvijanja in valjanja. (2) Tesnjenje gredi: Notranji premer obroča v obliki zvezde mora biti enak ali ustrezno večji od zunanjega premera gredi za približno 0,2 ~ 0,3 mm ali pa je lahko približno 1% večji od zunanjega premera gredi. Kot rezultat, bo tesnilni obroč lažje namestiti in imeti daljšo življenjsko dobo.

2. Rotacijsko tesnjenje: Notranji premer zvezdnega obroča mora biti približno 2 ~ 5% večji od premera gredi, ki jo tesnjuje. Ker bo tesnilni obroč ustvaril trenje in toploto, ko se bo uporabljal v vrtljivem gibanju, guma pa se bo ob segrevanju skrčila (učinek Joule). Zato je za zagotovitev, da je mogoče tesnilni obroč mazati in zanesljivo delovati, je treba izbrati zvezdni obroč z notranjim premerom, večjim od premera gredi. Običajno lahko tesnilni obroč z manjšim prerezom ustreza potrebam statičnega tesnjenja. Nasprotno, za izpolnjevanje dinamičnega tesnila je treba izbrati tesnilni obroč z večjim prerezom. V primeru visokega tlaka ali velikih vrzeli je treba izbrati gumijasti material z večjo trdoto. Najboljši način je, da dodate zadrževalni obroč PTFE, da se prepreči poškodbe visokega tlaka.

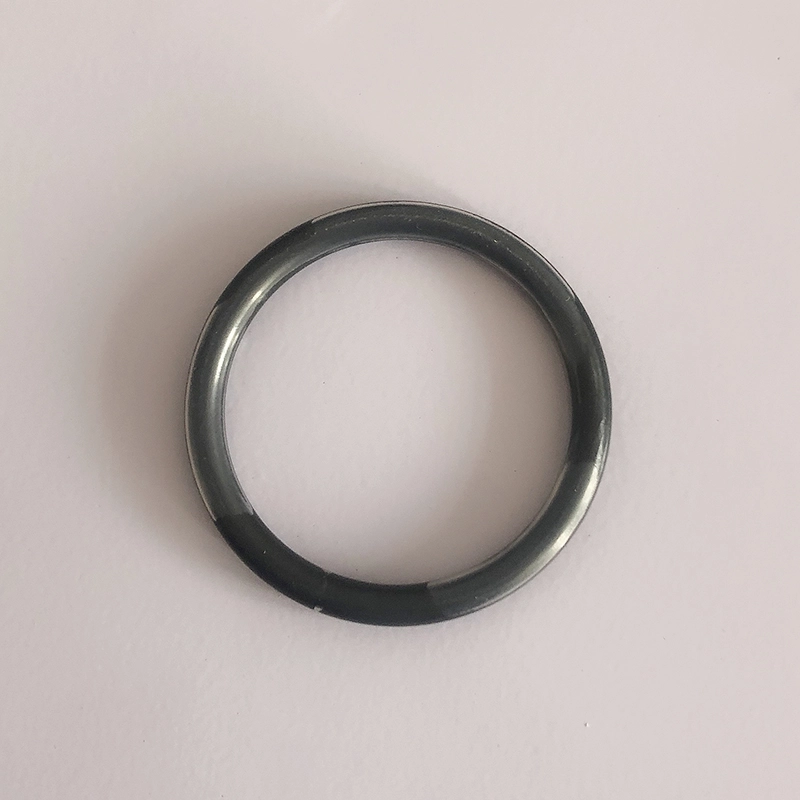

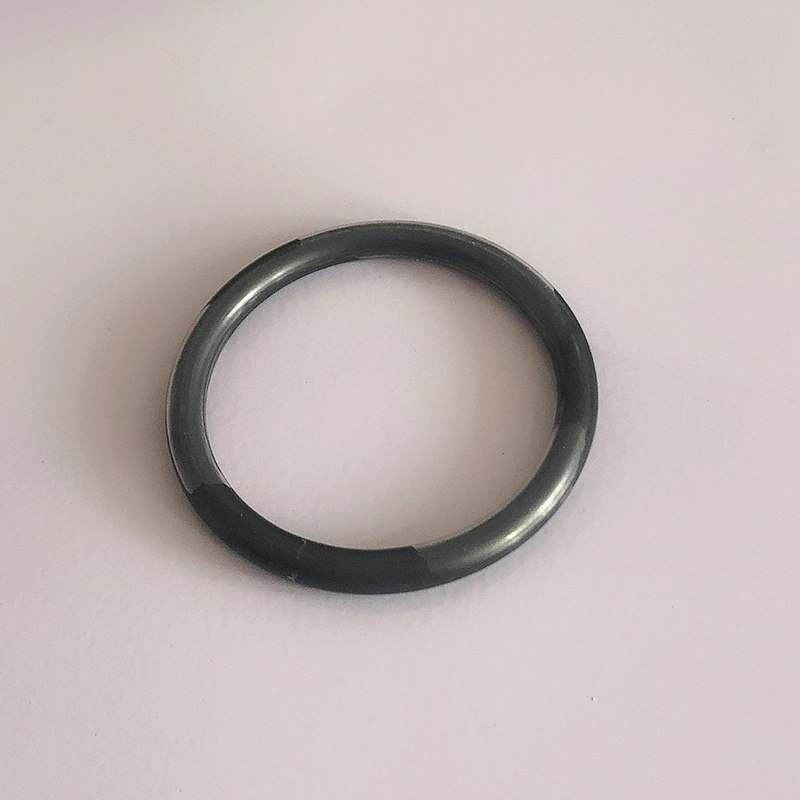

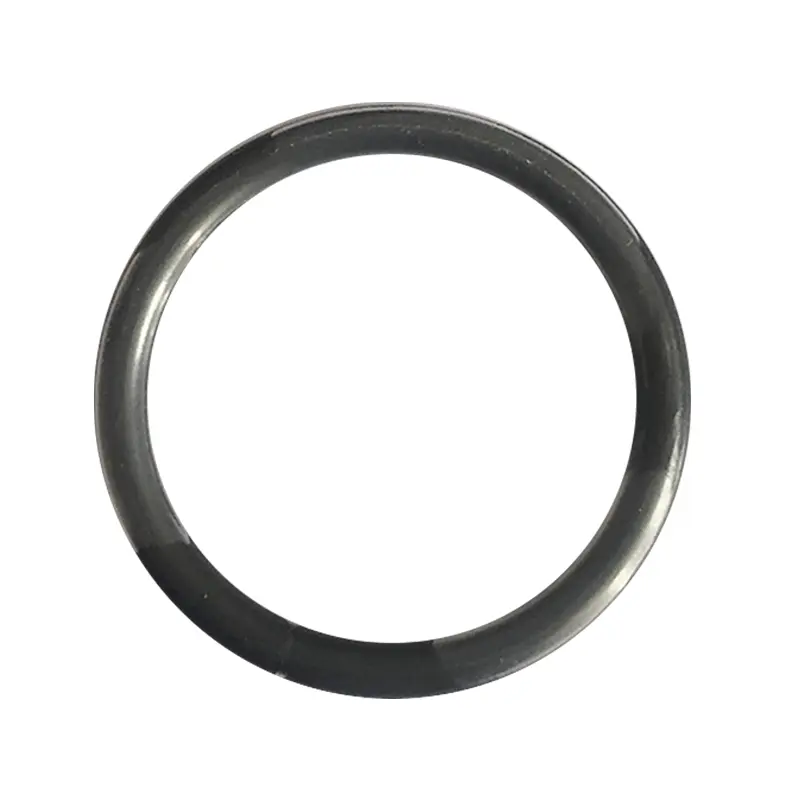

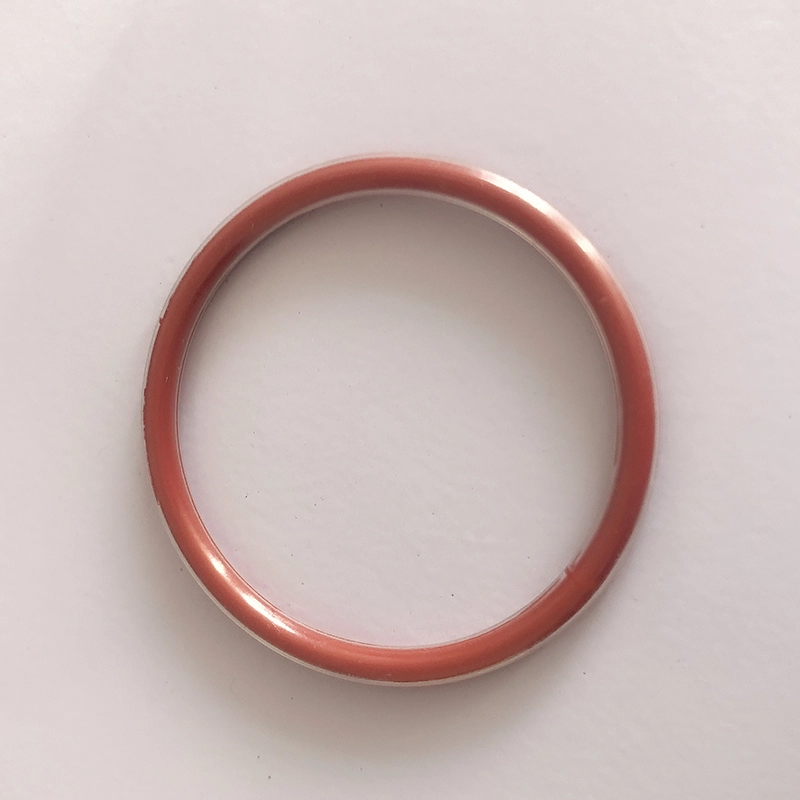

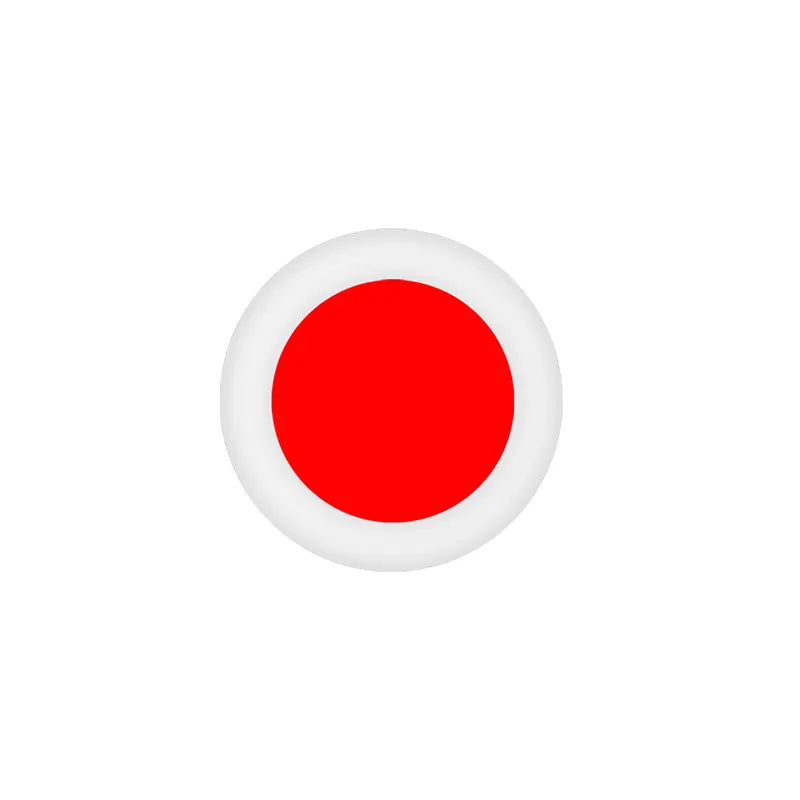

Obloženi O-obroč organsko združuje elastičnost in tesnjenje gume s kemično odpornostjo teflona. Sestavljen je iz notranjega jedra iz silikona ali fluororubberja ter zunanjega premaza teflona ali teflona PFA.

Material: Teflon FEP in Teflon PFA sta v bistvu podobna, vendar ima teflon PFA boljšo visoko temperaturno odpornost kot teflon FEP. Uporabno temperaturno območje Teflon FEP Shell: -60 ℃ ~ 205 ℃ lahko uporabljate pri 260 ℃ za kratek čas Teflon PFA Shell: -60 ℃ ~ 260 ℃ lahko uporabite pri 300 ℃ za kratke prednosti:

1. izjemna kemična odpornost, primerna za skoraj vse kemične medije

2. široko temperaturno območje

3. Dobra kompresijska odpornost

4. proti trenju

5. dobro proti spreminjanju

6. Visoka tlačna odpornost

7. Odlična trajnost tesnjenja in dolgo življenjsko dobo

Uporaba: črpalke in ventili, reakcijske posode, mehanska tesnila, filtri, tlačna posoda, toplotni izmenjevalniki, kotli, prirobnice cevovoda, plinski kompresorji itd.

Application Industries: Kemična industrija, proizvodnja zrakoplovov, farmacevtska industrija, prevoz nafte in kemikalije in rafiniranje, filmska industrija, hladilni inženiring, industrija predelave hrane, industrija izdelave paperjev, proizvodnja barvil, brizganje barv itd.

Navodila za namestitev za tesnjenje obročev

1. Deli, kjer so nameščeni ali prehajajo tesnilni obroči, morajo biti gladki, brez zakopa, utorov in ostrih vogalov. Hrapavost notranje luknje naj bi dosegla 1,6 μ, hrapavost gredi pa 0,8um.

2. Nanesite čisto svetlo olje ali maščobo, da mazate površino tesnilnega obroča in ustrezne dele v stiku.

3. Če je težko namestiti tesnilni obroč na gred, ga nekaj minut potopite v vročo vodo, da ga razširite. Ta zmehčani in razširjen O-obroč je lažje namestiti. Namestite O-obroč, ko je vroče, njegova velikost pa se bo po ohlajanju vrnila v prvotno velikost.

4. Ne upognite O-obroča preveč silovito, sicer bo povzročil gube v teflonu in vplival na njegovo uporabo.

Priporočeno stiskanje prevlečenega O-obroča je naslednje:

Statično tesnilno stanje: 15%-20%

Dinamično stanje tesnjenja: 10%-12%

Pnevmatično stanje: 7%-8%

Dejansko stiskanje bi moralo upoštevati delovne pogoje, zlasti delovni tlak za tesnjenje in druge dejavnike.

Funkcije in aplikacije izdelka:

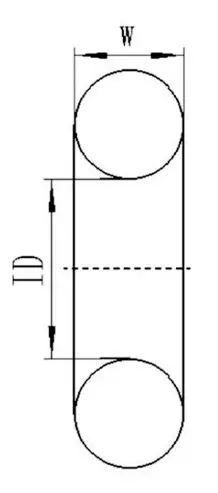

Standardno	Premer prereza O-obroča W
Ameriški standard kot 568 Britanski standard BS 1516	1.78	2.62	3.52	5.33	6.99	-
Japonski standard IT B2401	1.9	2.4	3.1	3.5	5.7	8.4
Mednarodni standard ISO 3601/1 Nemški standard DIN 3771/1 Kitajski standard CB 3452.1	1.8	2.65	3.55	5.30	7.00	-
Prednostne metrične velikosti	1.0	1.5	2.0	2.5	3.0	3.5
	4.0	4.5	5.0	5.5	6.0	7.0
	8.0	10.0	12.0
Ameriški standard kot 568 (Serija 900)	1.02	1.42	1.63	1.83	1.98	2.08
	2.21	2.46	2.95	3.00

Zvezdni material:

Material je na splošno Shaw A70 Nitrile guma NBR.

Prevlečen O-obroč:

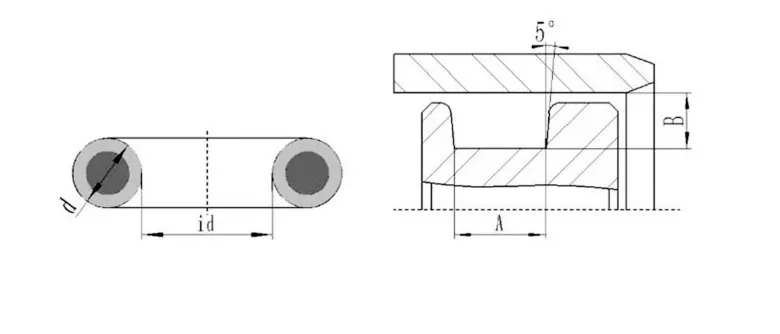

Shematski diagram utora inkapsuliranega O-obroča

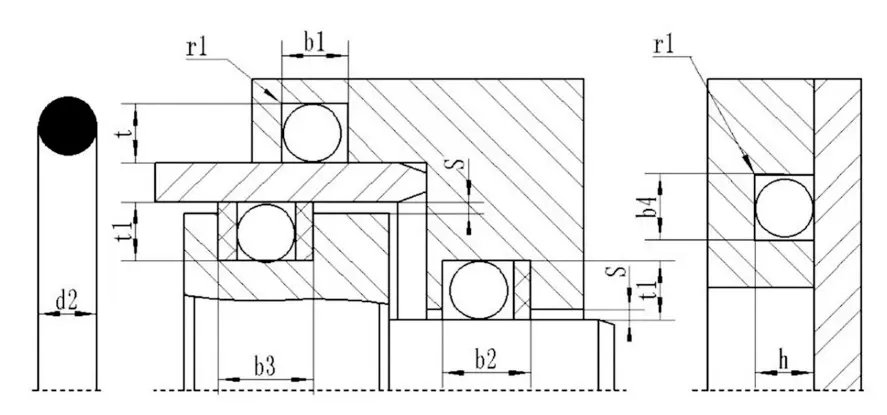

Dimenzijska tabela utora inkapsuliranega O-obroča (priporočeno)

Vodnik za namestitev tesnila Ruichen Seal PTFE

Ⅰ. Navodila za namestitev

1. Tesnilo mora biti nameščeno na predhodno naloženi strani, obrnjeno proti smeri tlaka.

2. Telo in batno palico je treba izdelati s potisnimi pregradi, ki ustrezajo zahtevam vzorcev našega podjetja.

3. Ostri robovi morajo biti brez bučk in zaobljenih ali premera.

4. Navoji, vodilni utori obroča itd., Ki jih je treba pokriti, ker tesnila ni mogoče potisniti skozi utore, izvrtane luknje ali grobe površine.

5. Morebitne prah, naplavine ali druge tuje delce je treba skrbno odstraniti.

6. Orodja z ostrimi robovi ne smete uporabljati.

7. PTFE tesnilne obroče je lažje razširiti v ogrevanem olju ali vodi (približno 80 ~ 120 stopinj) in jih je enostavno obnoviti v prvotno obliko.

8. Če mora ustnica tesnila preiti skozi luknjo za tlak olja, je treba uporabiti plastično palico, da nežno potisnete ustnico, da preprečimo, da bi bila luknja poškodovana za tesnjenje. Luknjenje jeklenke je treba prebiti. (Slika 3)

Ⅱ. Način namestitve

Odprte (razcepljene) utore je mogoče namestiti brez orodij.

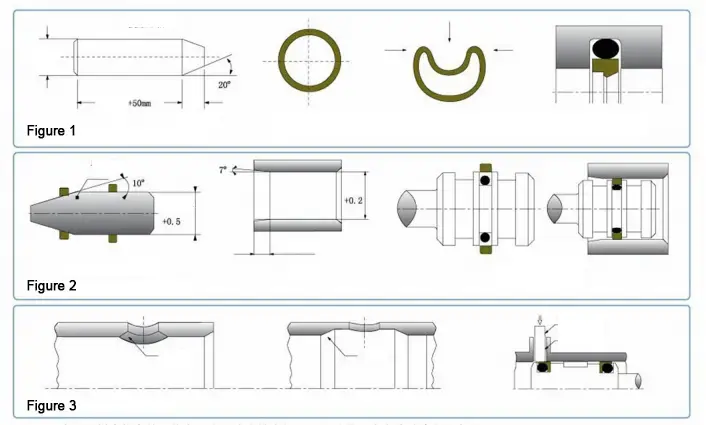

Namestitev tesnil za zaprti žleb za batno palico (slika 1)

1. Očistite in oljete vse podlagate za tesnjenje, tesnila in namestitvena orodja.

2. gumijast obroč postavite v utor (pazite, da ga ne zasukate).

3. Obročite obroč s tesnilom PTFE v obliko ledvic, ne da bi nastali koničasti ovinek, v utor položite stisnjen obroč s tesnilom PTFE in ga nežno poravnajte z roko.

4. Potisnite okrevalno trg na pečat in nežno obrnite trg. Pustite ga 1 minuto in odstranite trg. Namestitev je končana.

Namestitev batnih tesnil v zaprtih utorov (slika 2)

1. Očistite in oljete vse podlagate za tesnjenje, tesnila in namestitvena orodja.

2. gumijast obroč postavite v utor (pazite, da ga ne zasukate).

3. Potisnite tesnilni obroč PTFE na vodni rokav in iztegnite tesnilni obroč.

4. Potisnite raztegnjen tesnilni obroč v utor bata.

5. Potrdite korekcijski rokav na tesnilni obroč in hkrati zavrtite korekcijski rokav. Ko ga pustite 1 minuto, odstranite korekcijski rokav in namestitev je končana.

OPOMBA: 1. se posvetujte z našim podjetjem, če izdelka, določenega v vzorcu našega podjetja, ni mogoče namestiti v zaprtem žlebu, vendar ni primeren za odprt utor.

2. Zgornja namestitev PTFE tesnil ni uporabna za vsa tesnila PTFE. Po potrebi se posvetujte z našim podjetjem.
