Hidravlična tesnila za bate in batne palice

Hidravlična tesnila za bate in batne palice so ena izmed hidravličnih tesnilnih serij, ki vam jih lahko nudijo ruichen tesnila. Naše zmogljivosti za raziskave in razvoj ter proizvodnje so bile preizkušene s časom in praktičnimi aplikacijami. Razdeljeni modeli v seriji izdelkov so bogati in raznoliki, ki zagotavljajo bolj ciljne rešitve za različne delovne pogoje in scenarije.

Pošlji povpraševanje

Opis izdelka

Hidravlična tesnila za bate in batne palice je enotno ime za razred hidravličnih tesnil, v resnici pa smo razdelili veliko različnih modelov, značilnosti in osredotočenost različnih modelov pa bodo tudi različni. Kot profesionalni proizvajalec vas z veseljem predstavimo. Seveda, če imate druge prilagojene potrebe, nas lahko kontaktirate tudi za globlje razumevanje.

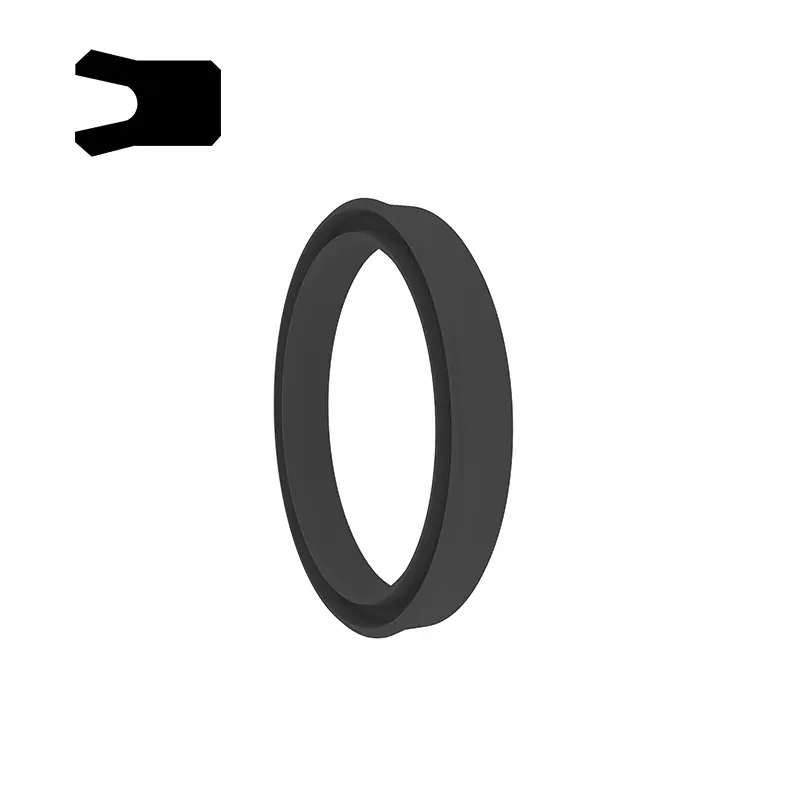

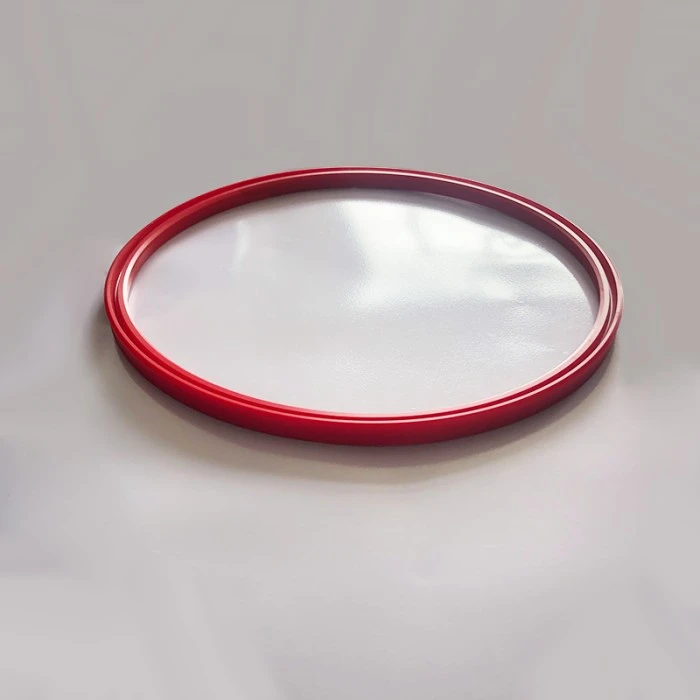

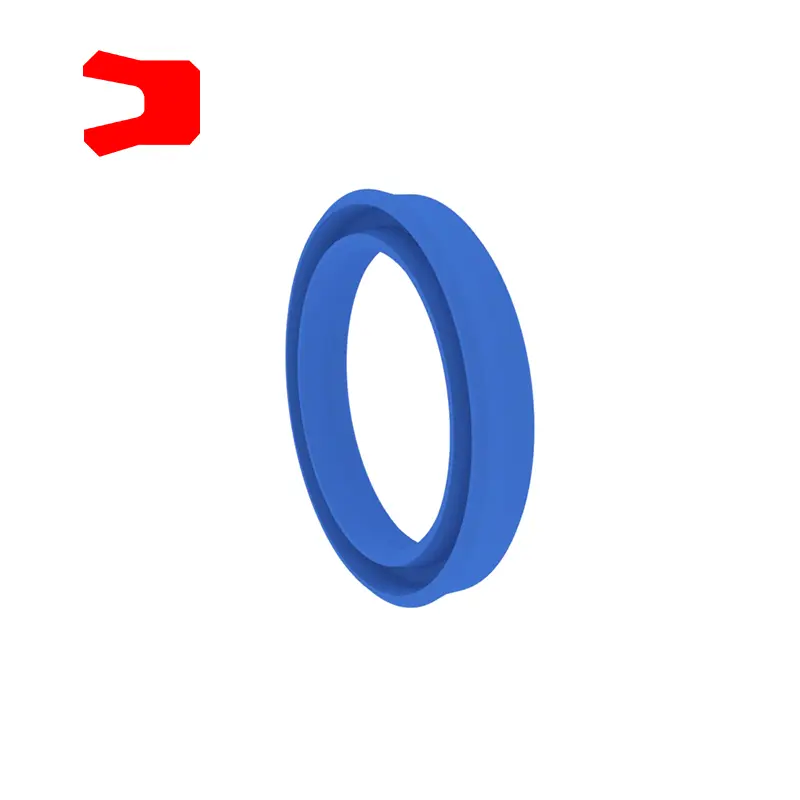

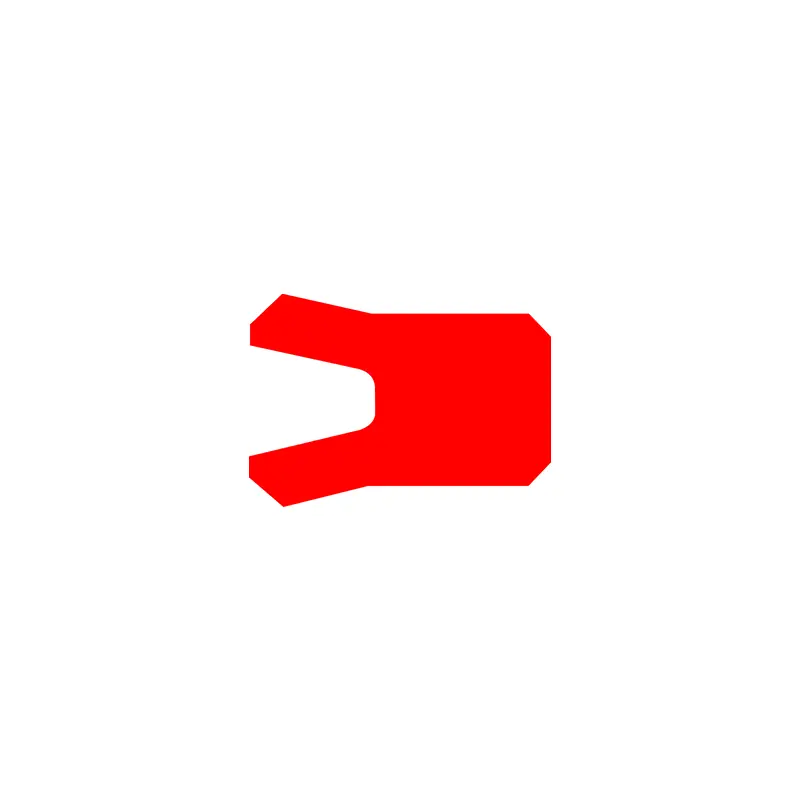

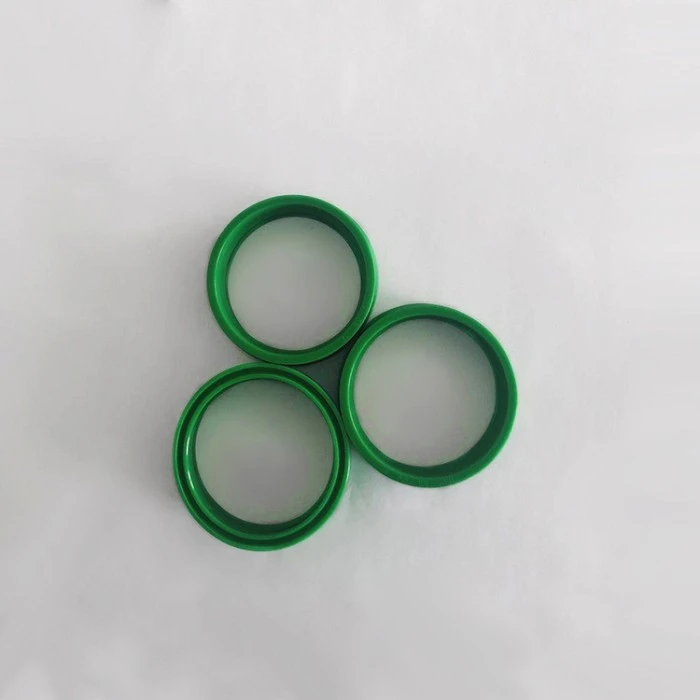

Tesnilo Un-Type je simetrično tesnilo, ki se uporablja posebej na batnih ali batnih palicah, ki se uporablja v sprehajalnih strojih, lahkih industrijskih strojih, kmetijskih strojih, žerjavih, avtomobilih, gozdarskih strojih, rudarskih strojih, etc.

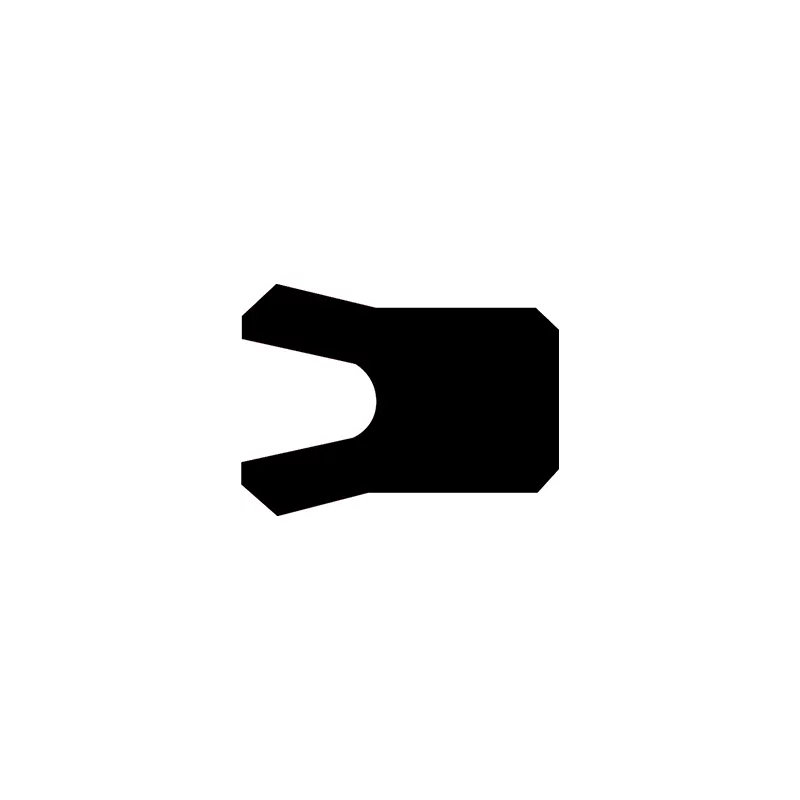

UHS-tip tesnilo je simetrično tesnilo tako za luknje kot za gredi, z manjšim prerezom, ki ga je mogoče namestiti v integralni žleb. Pri uporabi pod 16 ~ 32MPA je potreben zadrževalni obroč.

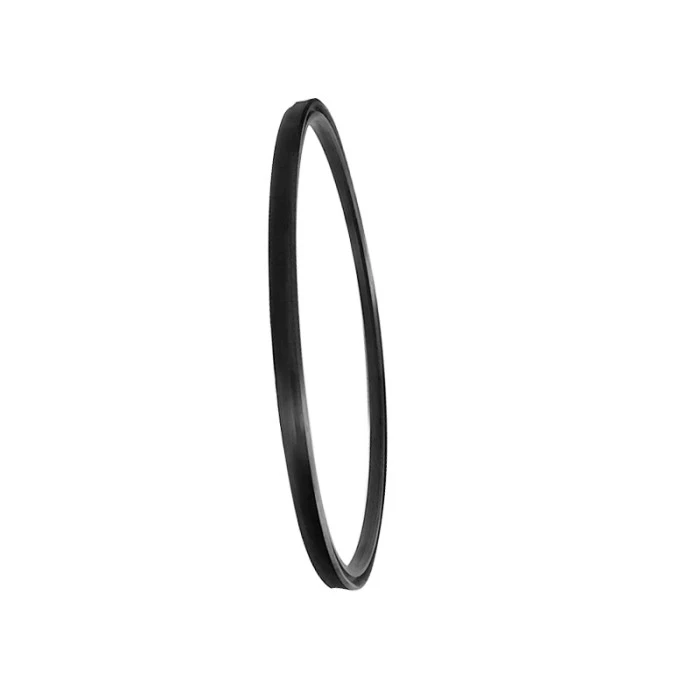

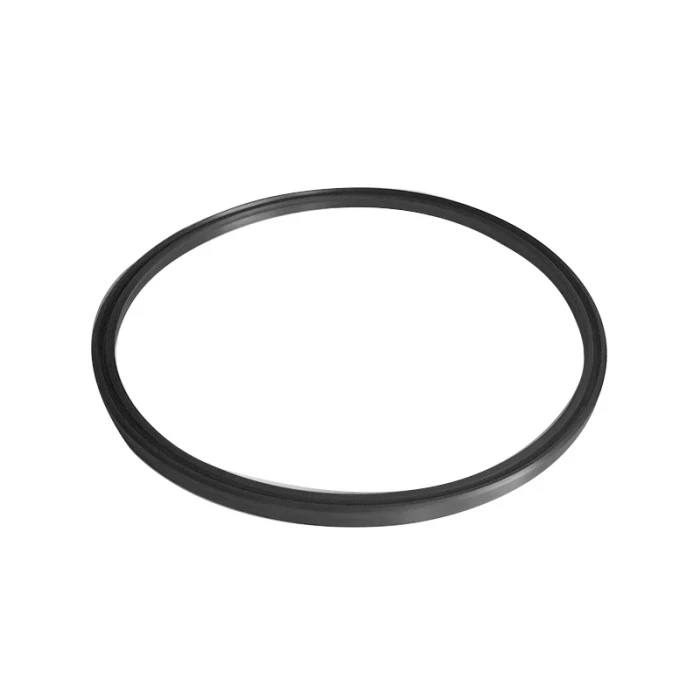

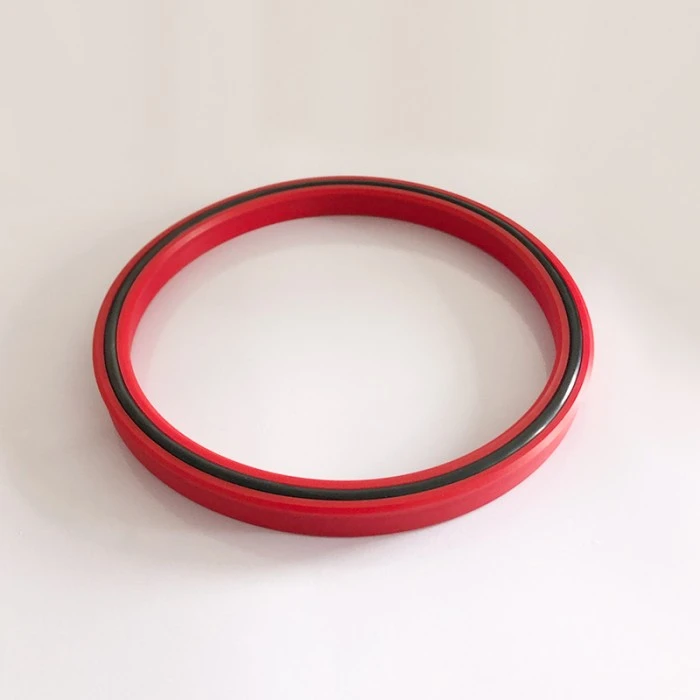

RCBKY-jev tesnilo je simetrično tesnilo tako za luknje kot za gredi, z dobrimi dinamičnimi in statičnimi tesnilnimi zmogljivostmi. Uporablja se predvsem za tesnjenje velikega premera, material pa je nitrilna guma (NBR).

BA-tip tesnilo je simetrično tesnilo za luknje in gredi, ki se uporablja predvsem za tesnjenje ploščic, batnih palic, kovanjskih strojev in hidravlične opreme za sprehajalno opremo. Značilnosti:

1. Neobčutljivo na vibracijske obremenitve in vrhove tlaka

2. dobra sposobnost proti ekstruziji

3. Boljše tesnjenje pod tovorom in nizko temperaturo

Primerno za ostre delovne pogoje

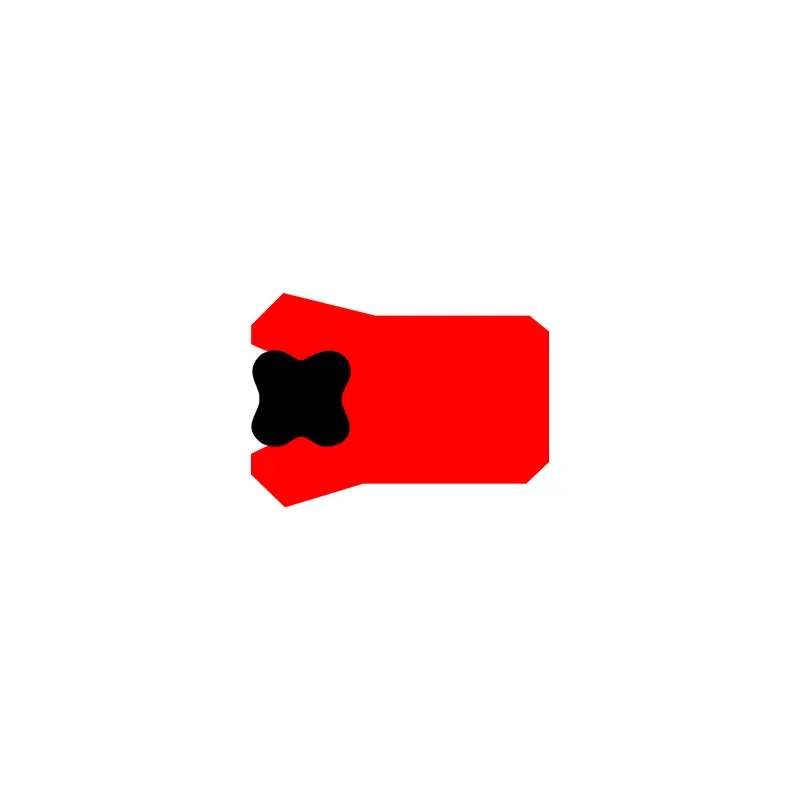

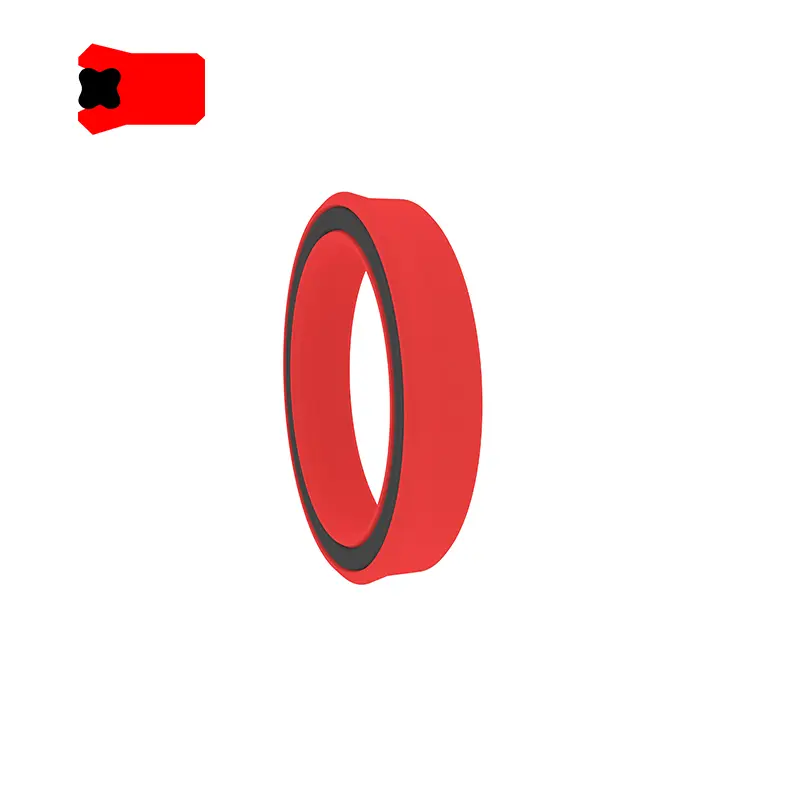

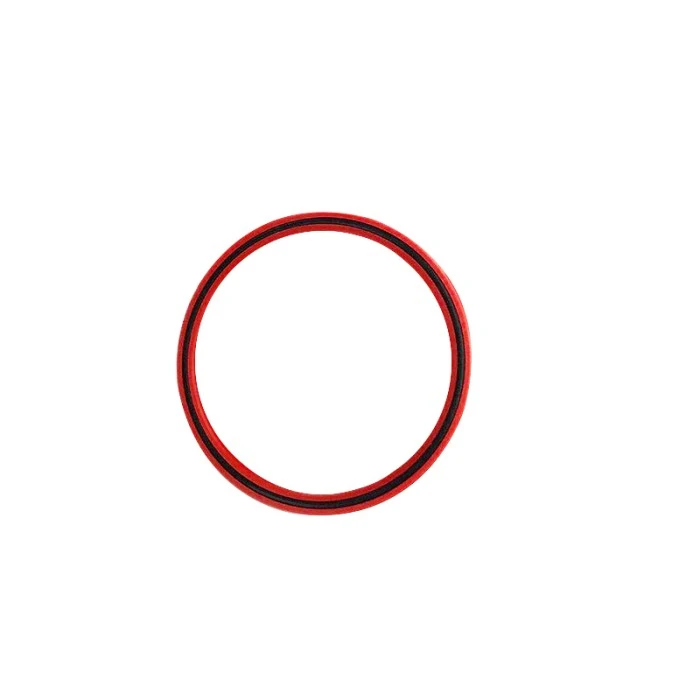

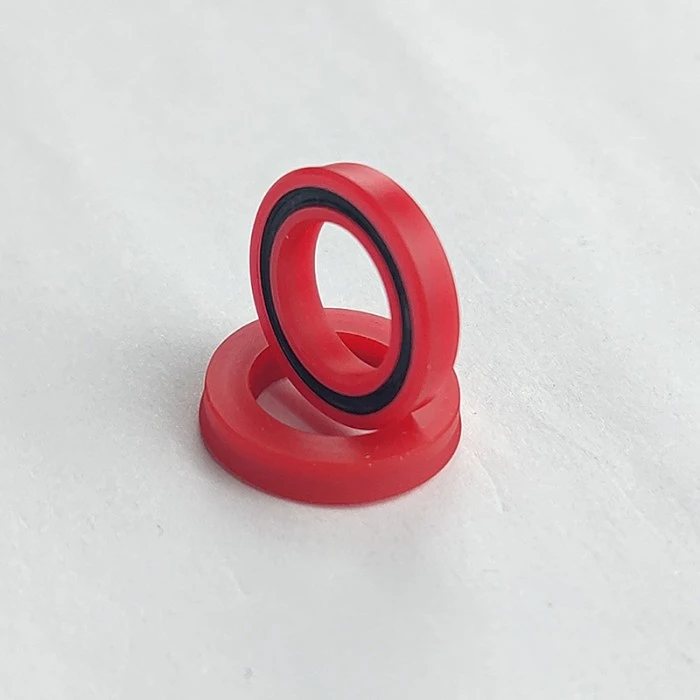

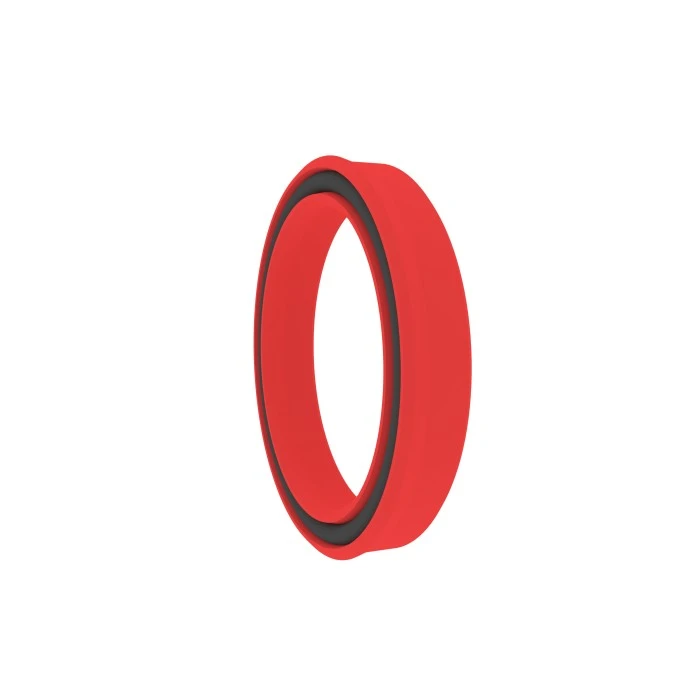

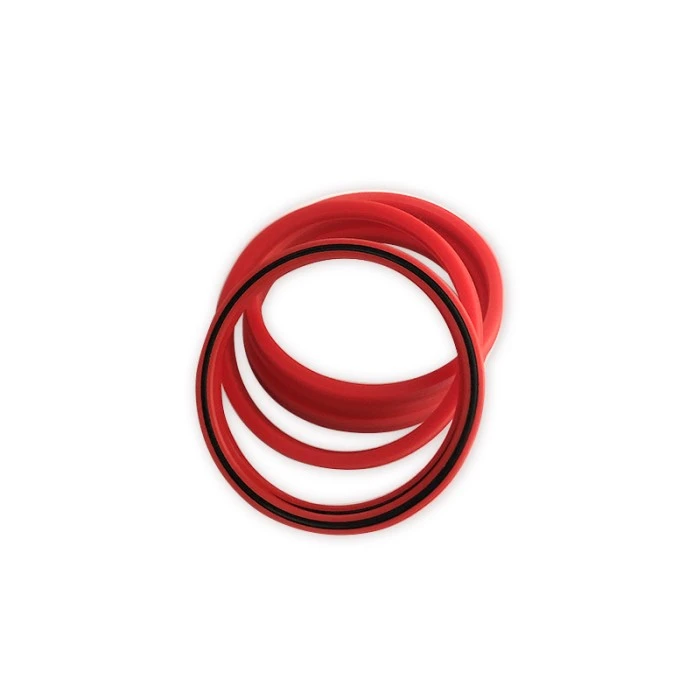

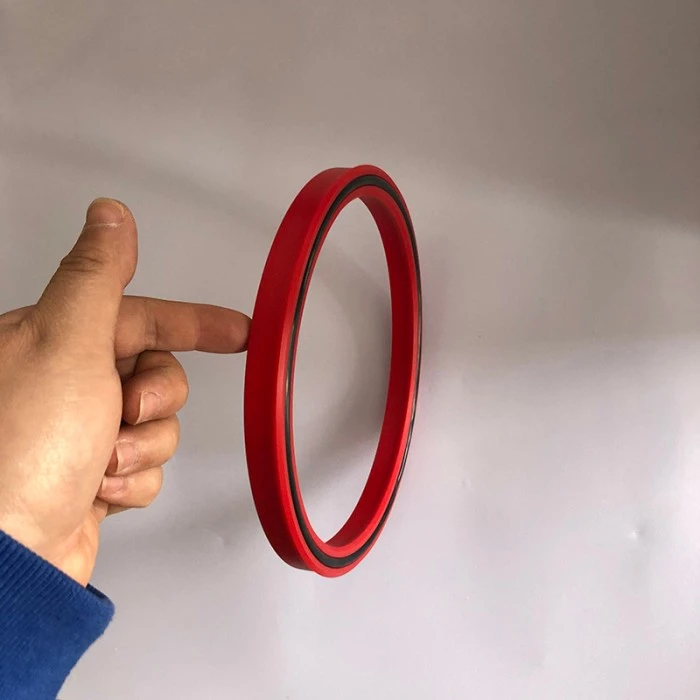

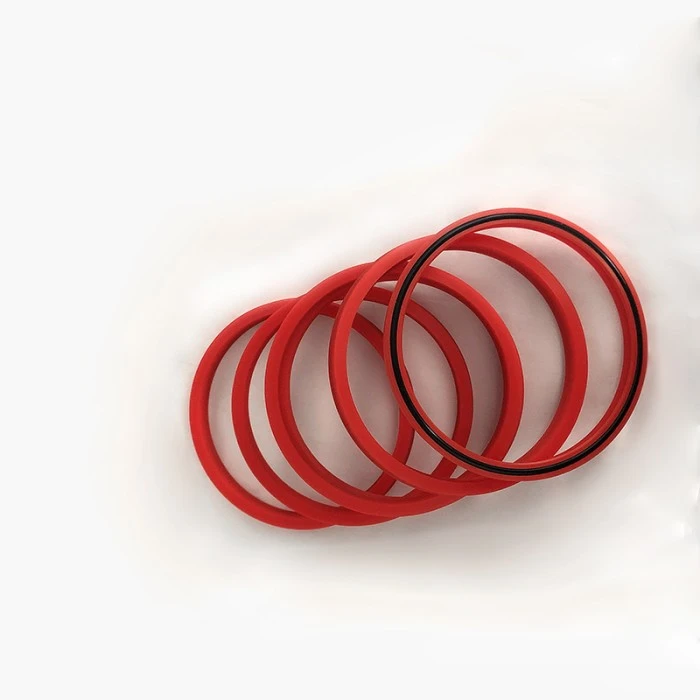

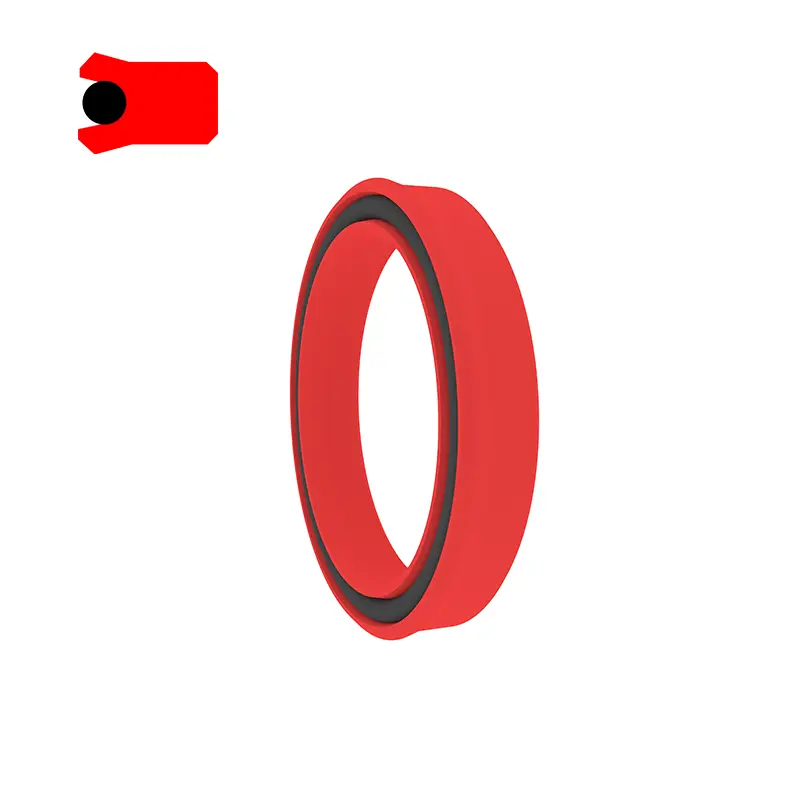

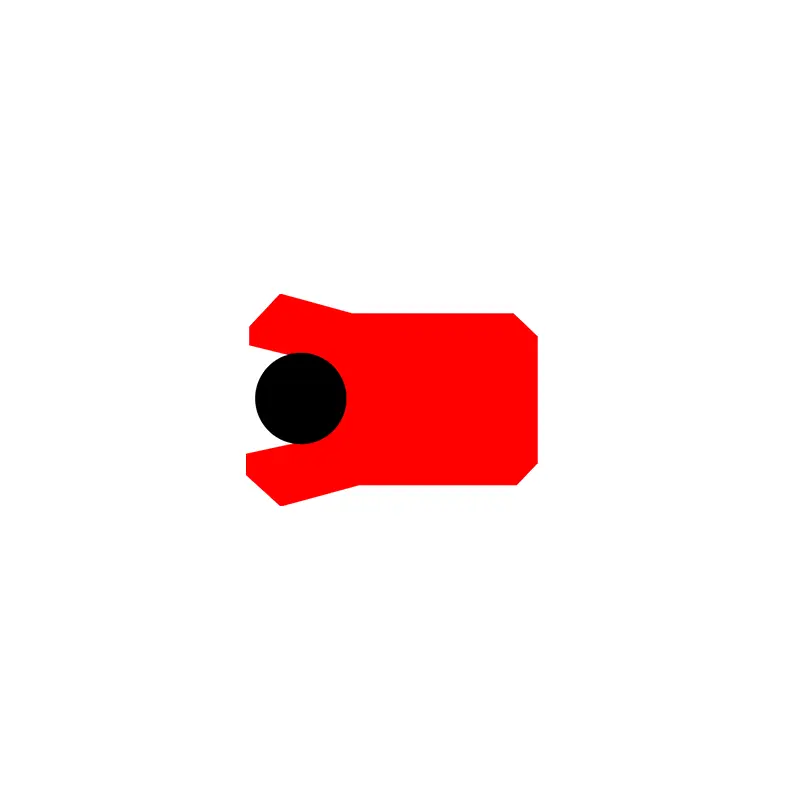

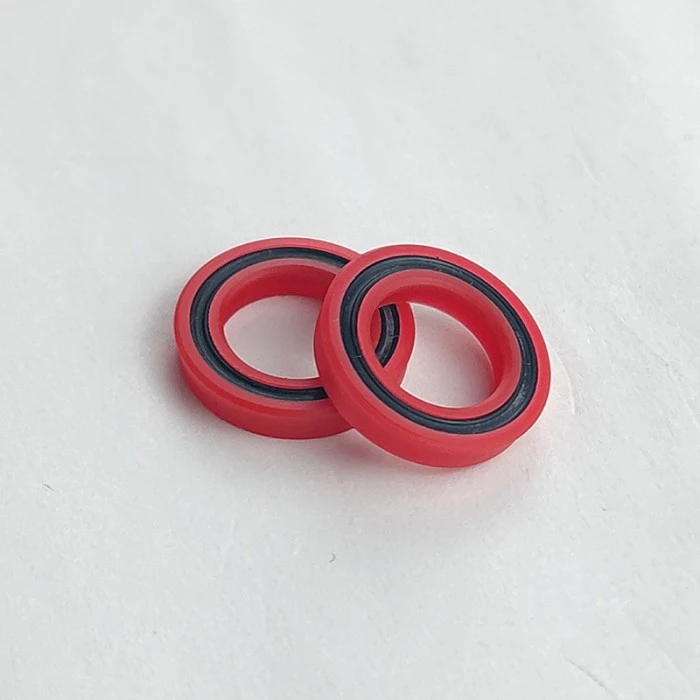

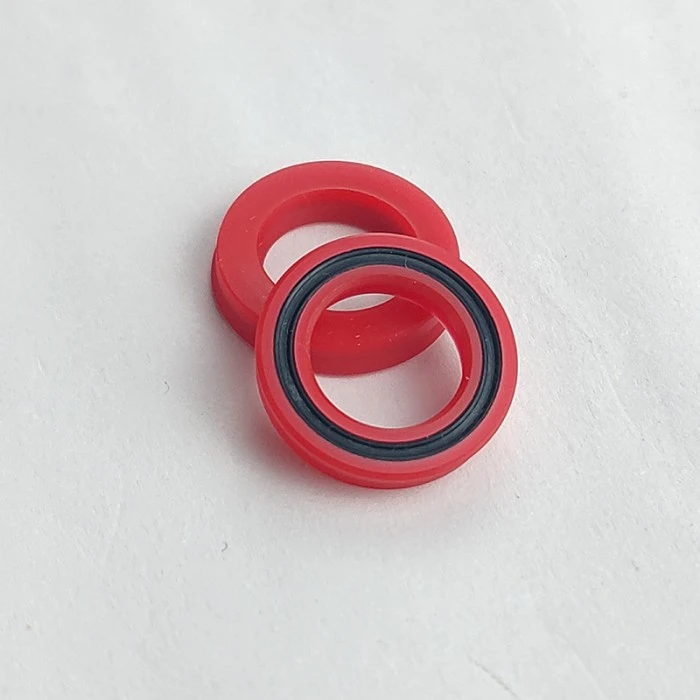

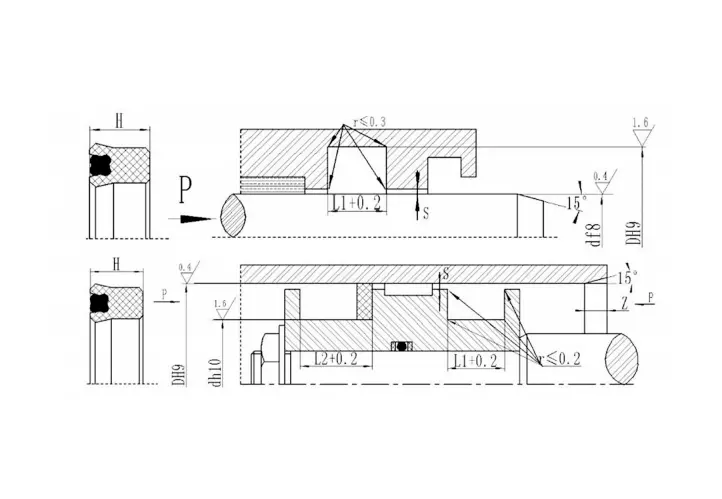

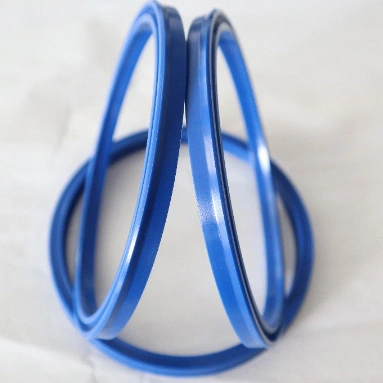

Vad Seal je simetrično tesnilo tako za luknjo kot za gred. Je rezultat nadaljnjega razvoja pečata za ustnice. Zvezdni obroč ima radialno vlogo in kompenzira obrabo tesnilne ustnice. Sistemski tlak se prenaša na tesnilno ustnico skozi stisnjen in deformiran zvezdni obroč, tako da je zmogljivost visokega in nizkega tlaka odlična. Uporablja se predvsem za tesnjenje stolpcev, batnih palic, kovačev in hidravlične opreme za sprehajalno opremo. Material je: poliuretanski material (PU) + nitrilna guma (NBR), značilnosti:

1. Neobčutljiv na vibracijsko obremenitev in vrh tlaka

2. dobra sposobnost proti ekstruziji

3. Boljše tesnjenje pod tovorom in nizko temperaturo

4. Primerno za ostre delovne pogoje

5. Dolgo življenje.

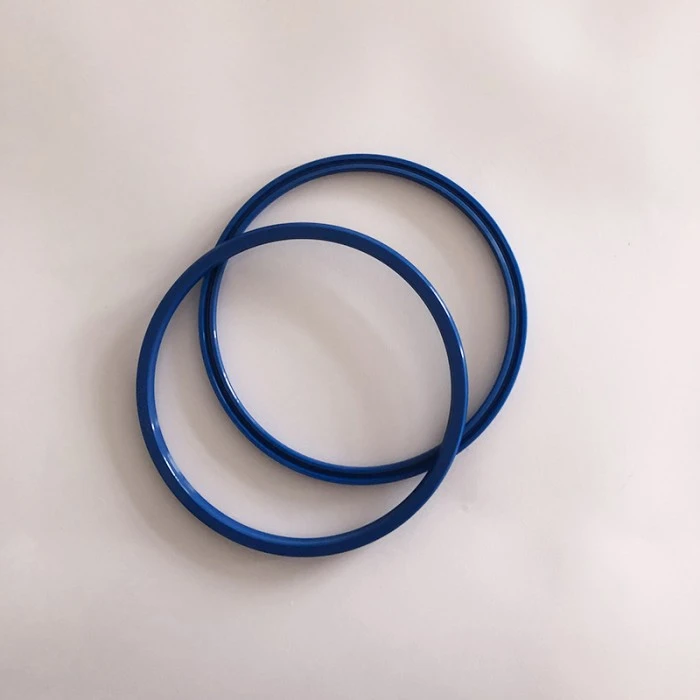

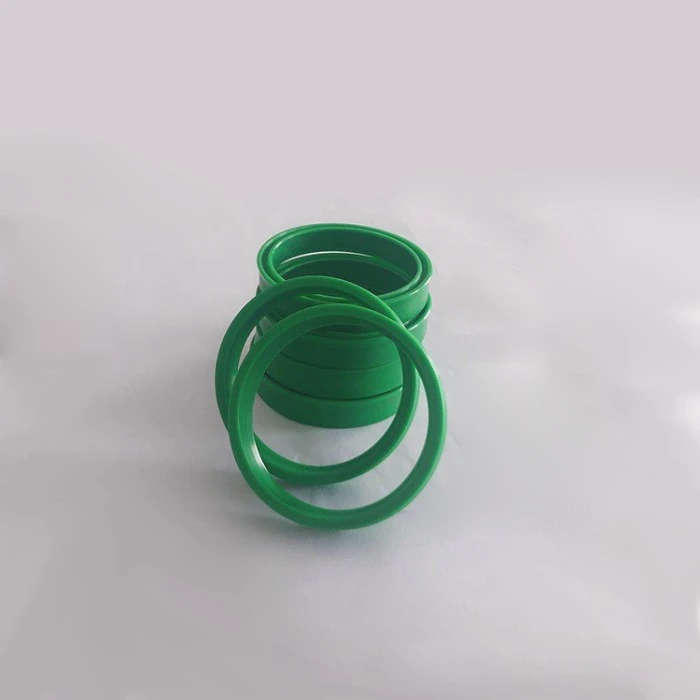

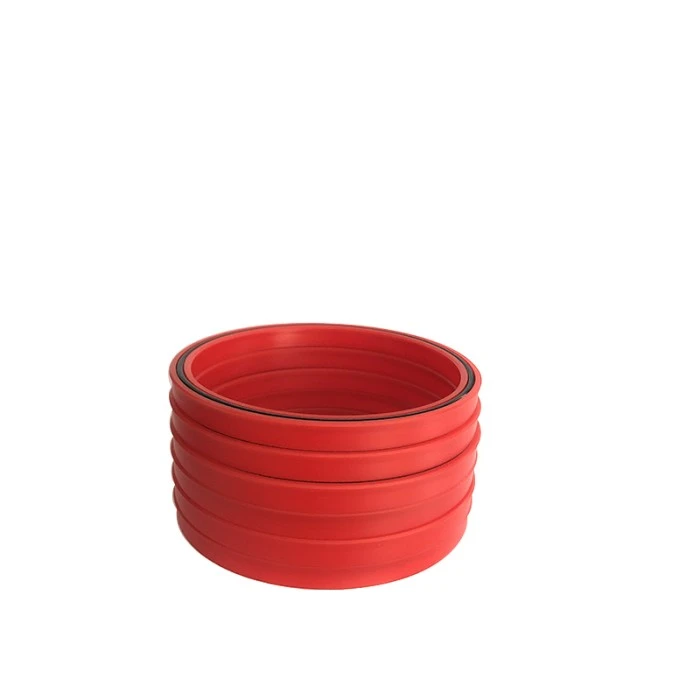

KI-A Type Seal je simetrično tesnilo za luknjo in gred, ki se uporablja predvsem v inženirskih strojih, industrijskih vozilih, tovornjakih, kmetijskih strojih, žerjavih, vbrizgalnih strojih, teleskopskih cilindrov, volanskih hidravličnih cilindrov itd. Material je poliuretan (PU), značilnosti: PU).

1. odlična dinamična in statična zmogljivost tesnjenja

2. Kompaktna struktura, ozemljitev z žlebom omogoča večjo hrapavost površine

3. Zasnova za omejen prostor za radialno dimenzijo votline

Funkcije in aplikacije izdelka:

Izbira materiala:

Standardni material: poliuretanski material PU Drugi izbirni materiali: nitrila guma R01, Fluororubber R02 (prosimo, posvetujte se z našim podjetjem)

Uhs

Standardni material: Nitrile guma R01 Drugi izbirni materiali: poliuretanski material PU, Fluororubber R02

Poliuretanski material PU + nitril guma R01

Primer naročanja:

Primer naročanja: Univerzalni tesnilo Srednje luknje UN50 × 65 × 10PU (DXDXH) + Materialna koda

Primer naročanja: Univerzalni tesnilo UHS50 × 60x6 R01 (DXD × H) + materialna koda

Rcbky

Primer naročanja: BA50 × 60 × 10 (d × d × h)

Kaj

Do-a

Specifikacije in dimenzije:

Uhs

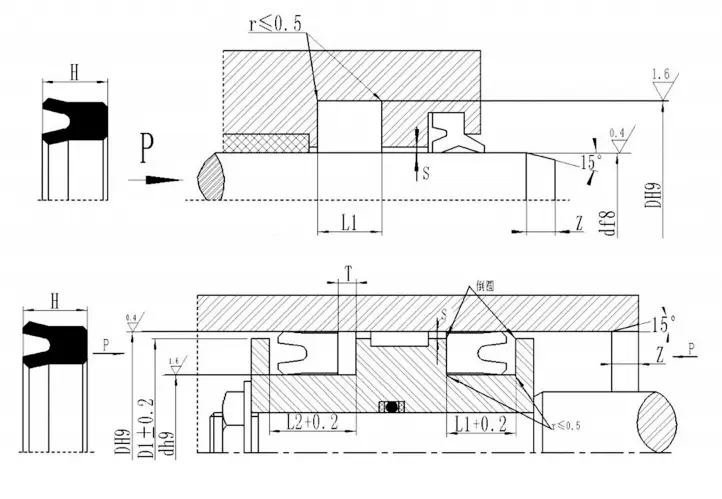

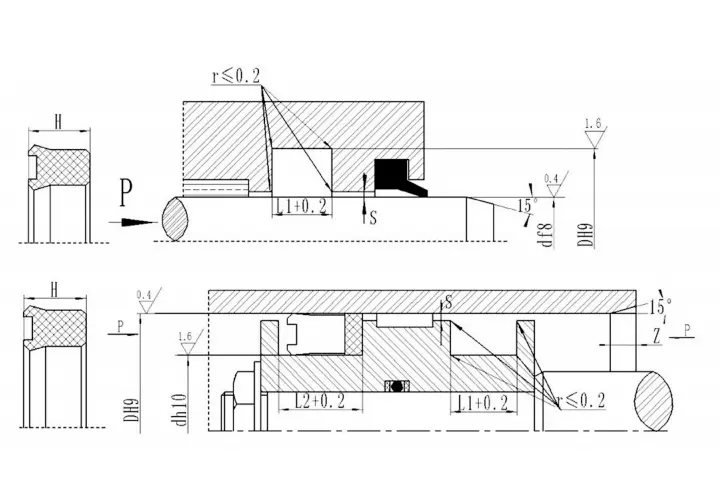

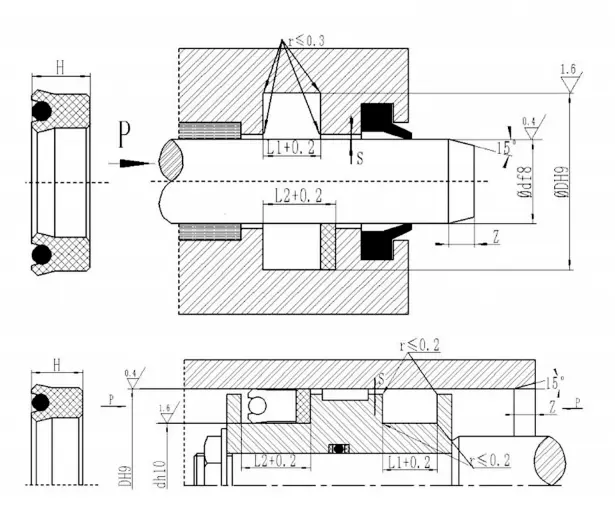

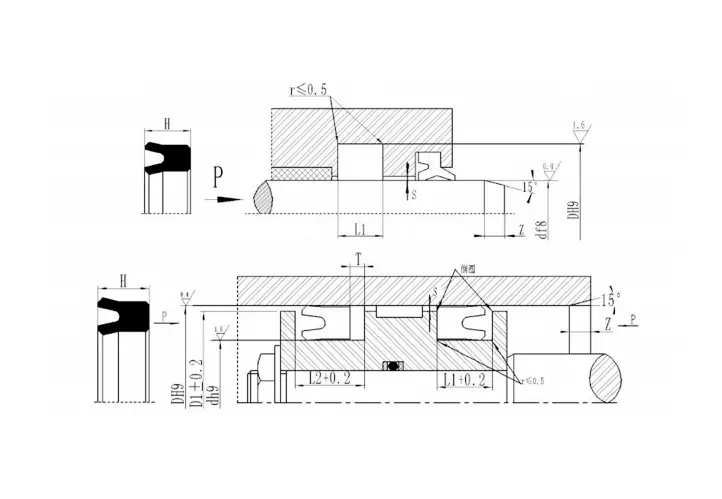

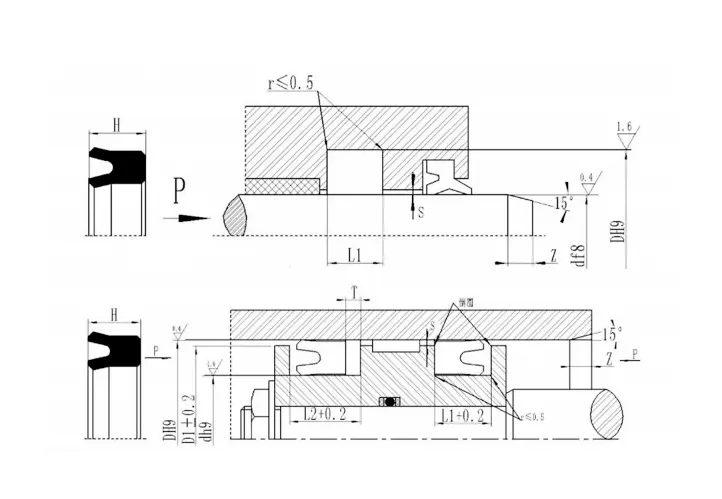

Specifikacije in dimenzije utora
Številka izdelka	d	D	H	L1	L2	T	Številka izdelka	d	D	H	L1	L2	T
UHS-6125	6	12	5	5.7	7.2	2	UHS-30406	30	40	6	7	9	3
UHS-11.219.25	11.2	19.2	5	5.7	7.2	2	UHS-31.541.56	31.5	41.5	6	7	9	3
UHS-12.520.55	12.5	20.5	5	5.7	7.2	2	UHS-32426	32	42	6	7	9	3
UHS-14225	14	22	5	5.7	7.2	2	UHS-35456	35	45	6	7	9	3
UHS-15235	15	23	5	5.7	7.2	2	UHS-35457	35	45	7	8	10	3
UHS-16245	16	24	5	5.7	7.2	2	UHS-35.5456	35.5	45	6	7	9	3
UHS-18265	18	26	5	5.7	7.2	2	UHS-38486	38	48	6	7	9	3
UHS-20285	20	28	5	5.7	7.2	2	UHS-40506	40	50	6	7	9	3
UHS-22.4305	22.4	30	5	5.7	7.2	2	UHS-45556	45	55	6	7	9	3
UHS-23.531.55	23.5	31.5	5	5.7	7.2	2	UHS-45567	45	56	7	8	10	3
UHS-25335	25	33	5	5.7	7.2	2	UHS-47576	47	57	6	7	9	3
UHS-27355	27	35	5	5.7	7.2	2	UHS-50606	50	60	6	7	9	3
UHS-2835,55	28	35.5	5	5.7	7.2	2	UHS-53636	53	63	6	7	9	3

Rcbky

Primer naročanja standardne velikosti: RCBY 800 × 770 × 18 (d × d × h)
Številka izdelka	D	d	H	Od	L1	L2	Zmin
Rcbky25022516	250	225	16	247	18	21.5	10
Rcbky25523016	255	230	16	252	18	21.5	10
Rcbky26524016	265	240	16	262	18	21.5	10
Rcbky27525016	275	250	16	272	18	21.5	10
RCBKY28025516	280	255	16	277	18	21.5	10
Rcbky30027516	300	275	16	297	18	21.5	10
Rcbky30528016	305	280	16	302	18	21.5	10
Rcbky32029516	320	295	16	317	18	21.5	10
RCBKY32530016	325	300	16	322	18	21.5	10
Rcbky34031516	340	315	16	337	18	21.5	10
Rcbky34532016	345	320	16	342	18	21.5	10
Rcbky35032516	350	325	16	347	18	21.5	10
RCBKY35533016	355	330	16	352	18	21.5	10

Tabela standardne velikosti
d	D	H	L1	d	D	H	L1	d	D	H	L1	d	D	H	L1
3	8.5	4	4.4	15	23	5.7	6.3	20	28	5.7	6.3	24	32	7	7.7
6	14	5.7	6.3	16	24	5.7	6.3	20	28	6.5	7.2	24	35	5.7	6.3
8	16	5.7	6.3	16	26	7.3	8	20	30	7.3	8	25	33	5.7	6.3
10	18	5.7	6.3	18	24	5	5.5	22	30	5.7	6.3	25	35	7	7.7
10	20	7.3	8	18	26	5.7	6.3	22	32	7.3	8	25	35	7.3	8
12	20	5.7	6.3	18	28	7.3	8	22	35	10	11	25	40	10	11
12	22	7.3	8	20	28	5.5	6	24	30	5	5.5	25	40	11	12.1

Kaj

Primer naročanja standardne velikosti: VAD 65 × 75 × 8 (d × d × h)
d	D	H	L1	d	D	H	L1	d	D	H	L1	d	D	H	L1
20	28	5	6	55	70	9	10	80	90	8	9	110	130	10	11
25	33	5	6	63	75	8.7	10	80	100	12	13	110	130	15	16
28	36	5	6	65	75	8	9	85	100	10	11	110	130	16	17
30	40	6	7	65	85	12	13	90	105	12	13	112	125	10	11
32	42	6	7	65	75	7	8	90	110	10	11	115	135	12	13
32	40	8	9	70	83	10	11	90	110	12	13	115	135	16	17
35	45	6	7	70	85	9	10	90	100	7	8	115	130	10	11
38	48	6	7	70	85	10	11	90	105	11.4	12	120	140	10	11
40	50	6	7	70	90	12	13	95	120	12	13	120	140	12	13
40	50	7.3	8	70	80	6	7	100	120	12	13	130	150	12	13
45	55	7	8	70	80	7	8	105	120	9	10	140	160	13	14
45a	55	6	7	75	90	10	11	105	120	10	11	145	160	10	11
50	65	9	10	75	95	12	13	105	125	12	13	180	200	13	14
50	60	7.3	8	75	90	6	7	110	125	9	10
55	65	9	10	80	90	11.4	12	110	125	10	11
Opomba: obrnjena tesnila niso omejena s to tabelo in jih je mogoče dobaviti v poljubni velikosti.

Do-a

Primer naročanja specifikacij: Ki-A 50 × 60 × 7 (d × d × h)
d	D	H	L1	d	D	H	L1	d	D	H	L1	d	D	H	L1	d	D	H	L1
10	18	5.5	6.3	24	32	6	7	40	48	6	7	60	70	7.5	8.5	85	93	6.5	7.5
12	20	5.5	6.3	25	33	6	7	40	48	8	9	63	71	8	9	85	94	15	16
14	22	5.5	6.3	25	33	8	9	42	50	6	7	65	73	8	9	85	97	9	10
16	24	6	7	28	36	6	7	45	53	8	9	65	73	11.5	12.5	90	98	8	9
18	25	5	5.8	28	36	8	9	45	55	7	8	65	75	12	13	90	102	9	10
18	26	6	7	30	38	6	7	50	58	8	9	65	77	9	10	100	108	8	9
20	26	5	5.8	30	38	8	9	50	60	7	8	70	78	8	9	105	113	6.5	7.5
20	28	6	7	32	40	6	7	52	60	5.5	6.3	70	82	9	10	115	124	15	16
22	28	4.5	5.3	32	40	8	9	55	63	8	9	75	83	8	9	118	126	13	14
22	29	5	5.8	32	42	8	9	55	65	7.5	8.5	75	87	9	10	125	133	6.5	7.5
22	30	6	7	35	43	6	7	55	65	10	11	78	86	8	9	145	153	6.5	7.5
22	30	7	8	36	44	6	7	55	65	12	13	80	88	8	9
22	32	8	9	36	44	8	9	60	68	8	9	80	90	10	11
24	30	8	9	38	45	6	7	60	68	13	14	80	92	9	10
