Hidravlični vodilni element tesnila

Hidravlični vodilni element tesnila, tako kot naši drugi hidravlični izdelki za tesnjenje, ima posebne modele pododdelkov. Ruichen Seals je vedno ohranjal razvoj izdelkov in nadzor kakovosti. Vsak model ima različne značilnosti oblikovanja in proizvodnje ter ima svoje bolj usmerjene delovne pogoje in aplikacije.

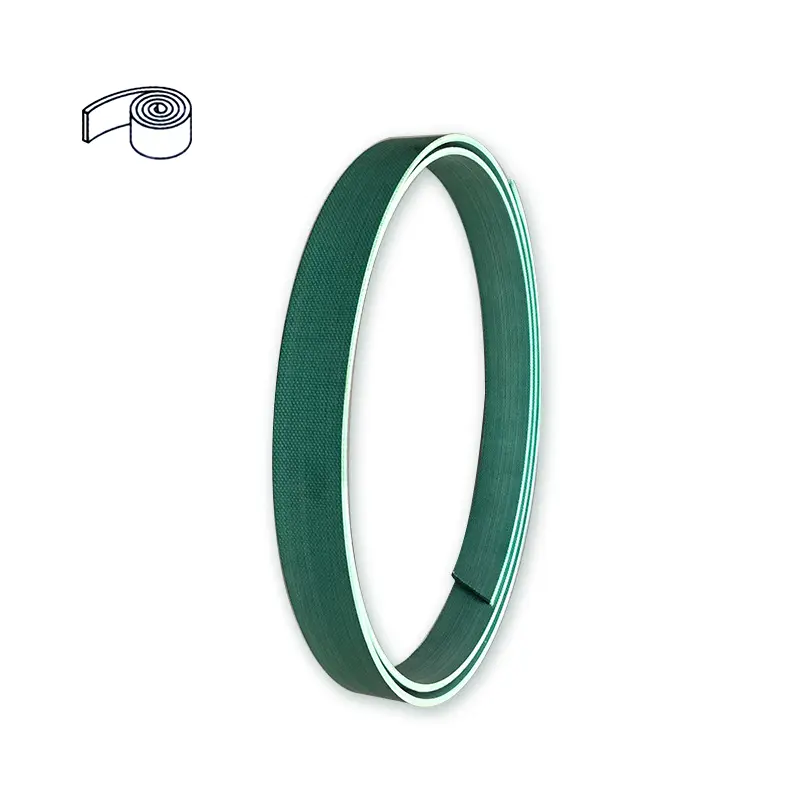

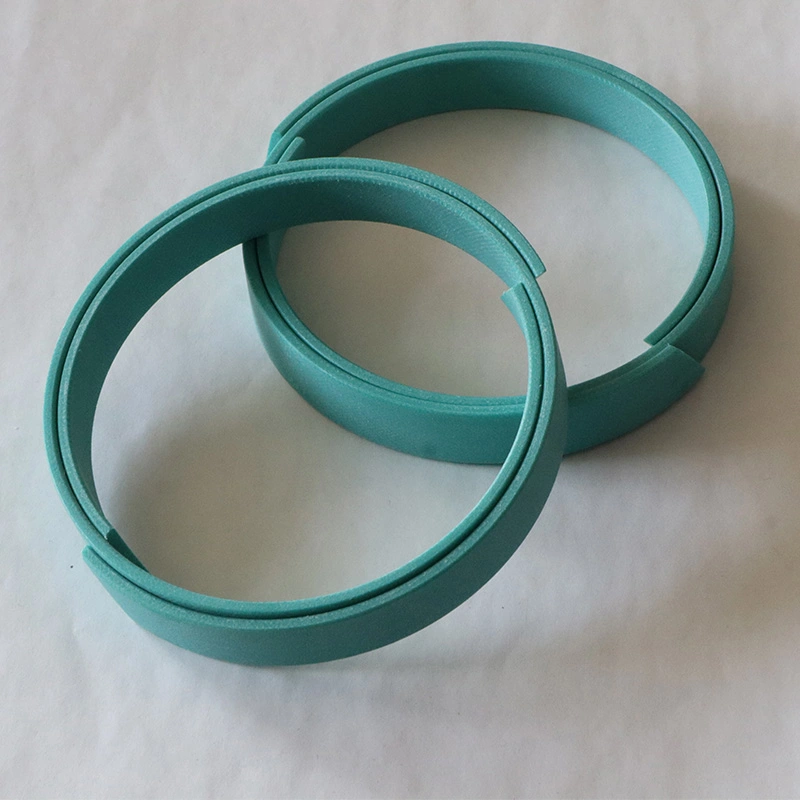

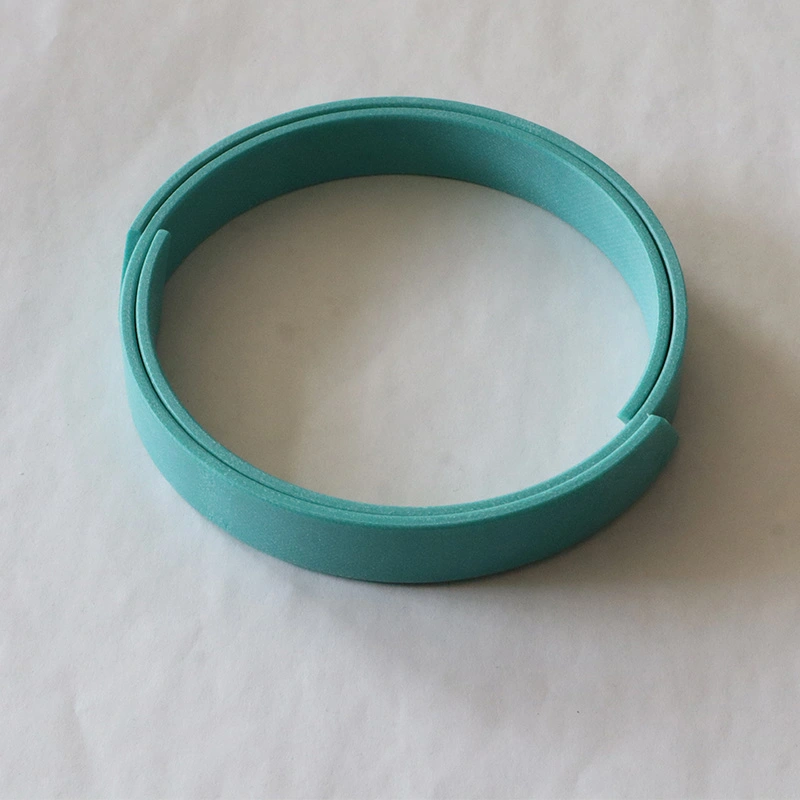

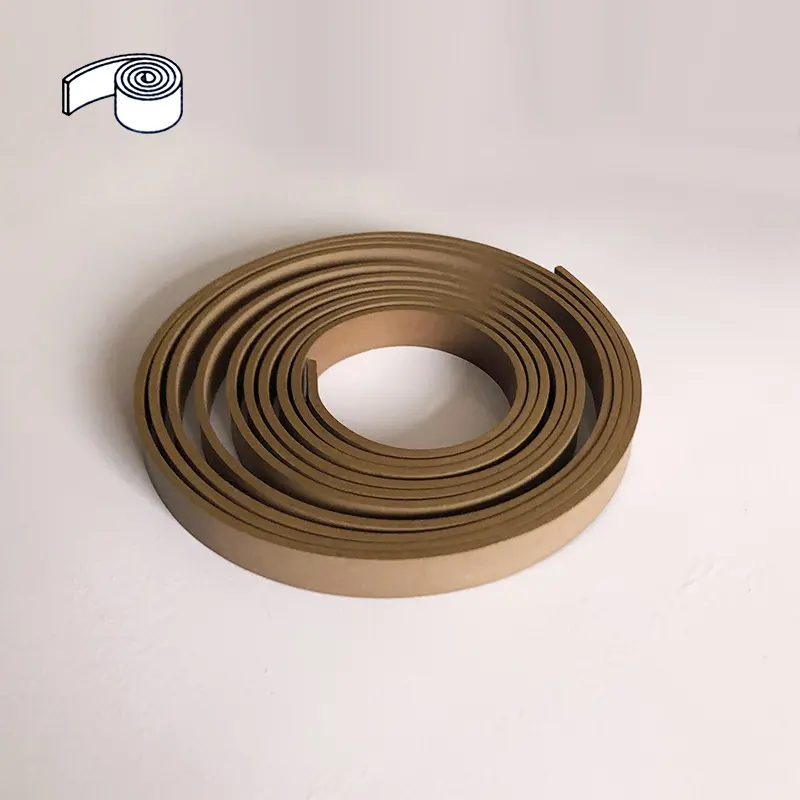

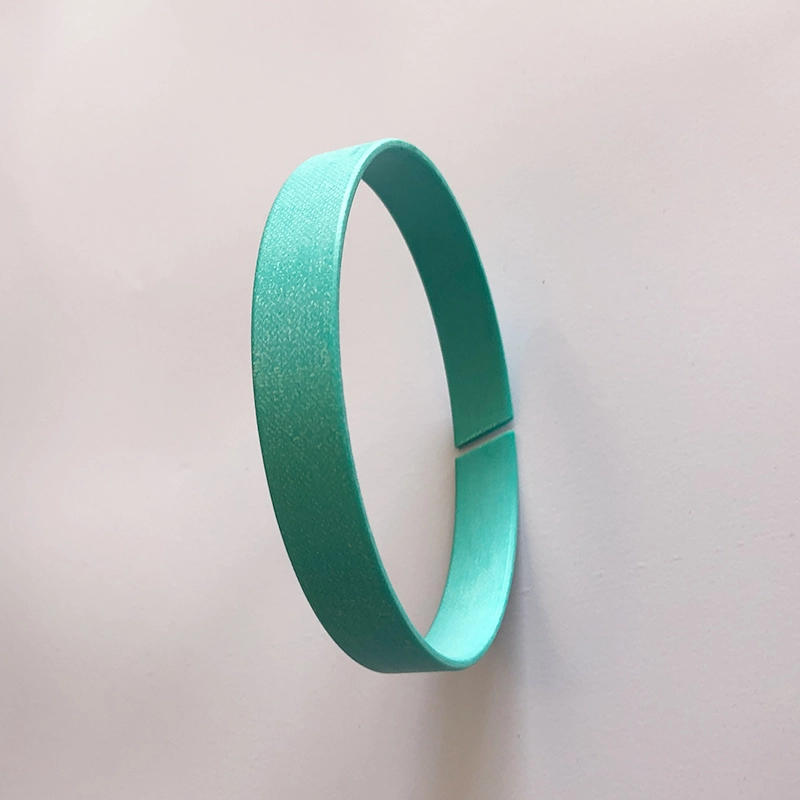

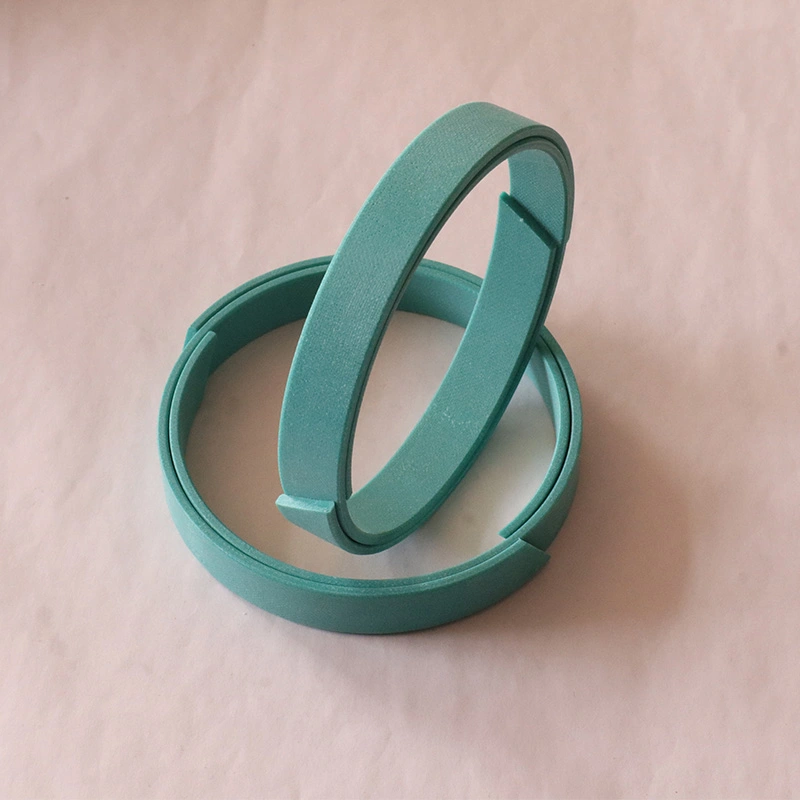

RC1081 Ojačen politetraetilenski vodilni pas ima značilnosti velike obremenitve, nizke obrabe, nizkega trenja in brez plazenja zaradi dodajanja bronastega prahu in drugih materialov v PTFE material. RC1082 Fenolni vodilni pas, okrepljen s krpo, ima večjo radialno obremenitev kot PTFE vodilni pas zaradi uporabe fenolnega tkaninskega materiala. Oba vodilna pasova sta na voljo v zvitkih, ki jih lahko uporabniki razrežejo za enostavno namestitev in se izognejo kovinskemu stiku na drsni površini.

Podporni obroč je pomemben osnovni sestavni del hidravličnega jeklenke. Da bi se prilagodili razvoju drsnih obročev kombiniranih tesnil in mehkih ležajnih konstrukcij na svetu, je naše podjetje uspešno razvilo fenolne podporne obroče (pasovi). Leta dejanske uporabe so pokazala, da je ta izdelek dosegel ali presegel raven kakovosti podobnih tujih izdelkov in jih uporabniki na splošno pohvalijo. Tabela uspešnosti podpornih obročev (pasov), ki jo je ustvarilo naše podjetje, se lahko uporabi kot referenca. Bata in bata palice vzajemnega hidravličnega valja igrajo podporno in vodilno vlogo.

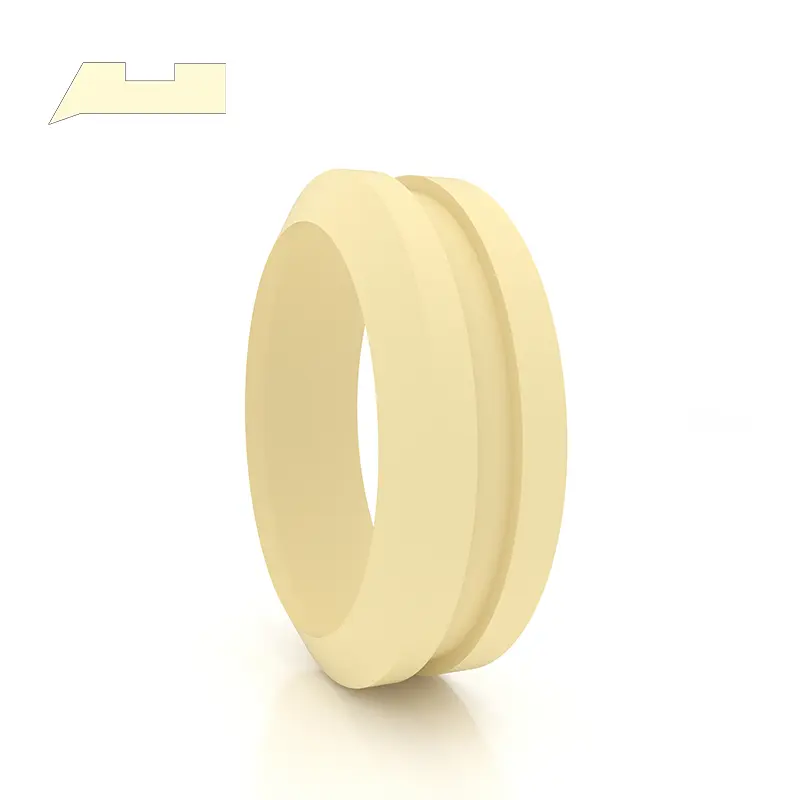

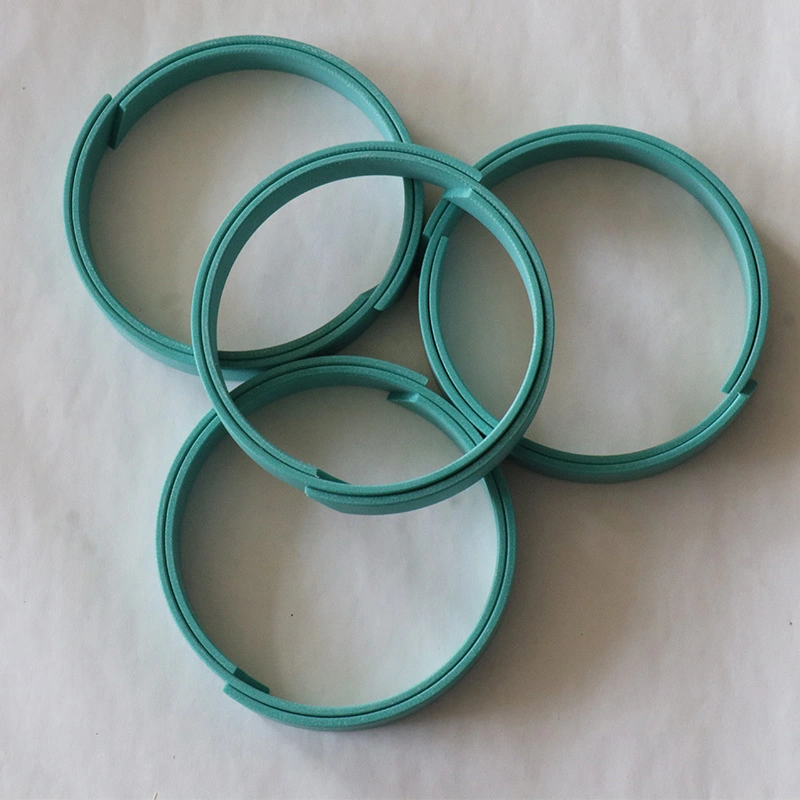

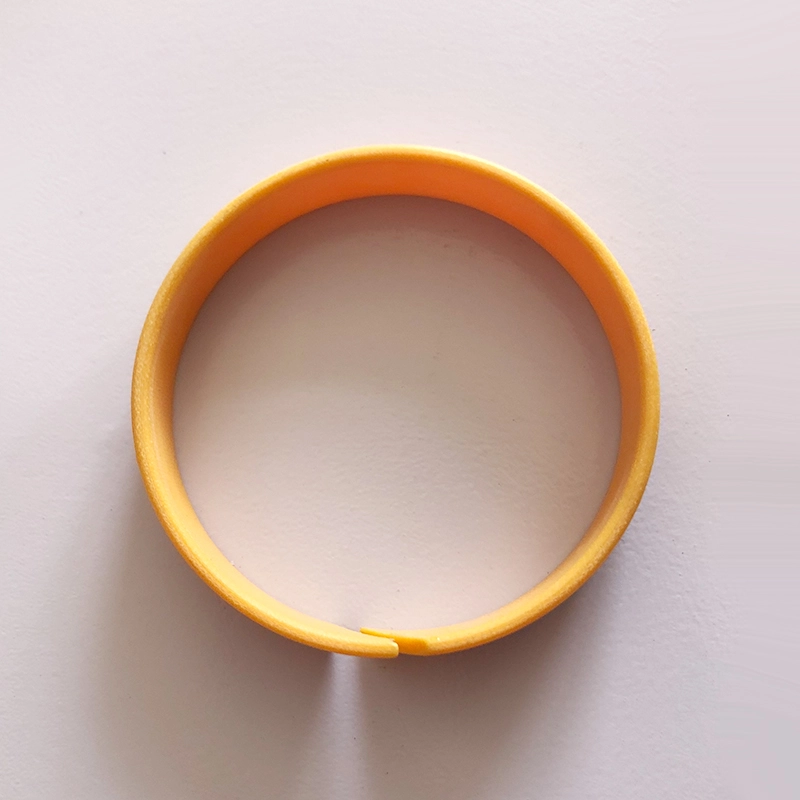

RCS Nededalični vodilni obroč za batno palico RCT Ne-kovinski vodilni obroč za bat

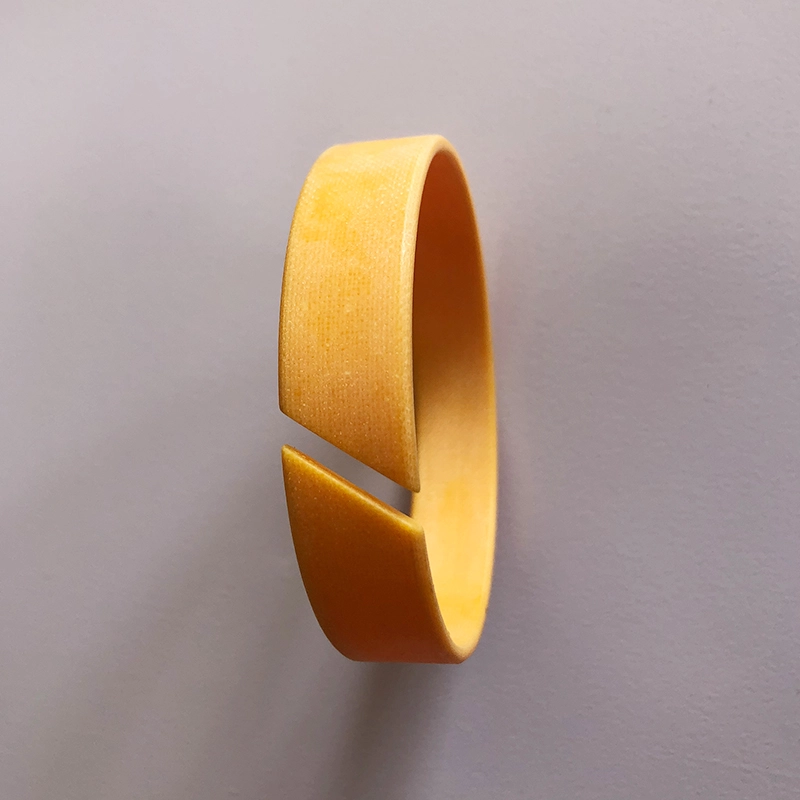

Za batno ali batno palico, ki deluje v hidravličnem valju, ima obrabni obroč natančen vodilni učinek in lahko absorbira radialne sile. Hkrati lahko obrabni obroč prepreči kovinski stik drsnih delov v hidravličnem valju. V primerjavi s kovinskimi obročki imajo nededalični obročki veliko prednosti. Med njimi so na voljo v rezanju in pripravljenih za uporabo na voljo tkanine, ojačane s fenolnimi in PTFE.

1. Dobra odpornost proti obrabi

2. Izogibajte se kovinskemu stiku

3. Lahko zapre mehanske vibracije

4. Zaradi centralnega učinka obrabnega obroča je dovoljen večji radialni odmik

5. preprost utor in enostaven za namestitev

Nizki stroški vzdrževanja na podlagi zgornjih prednosti se pogosto uporabljajo

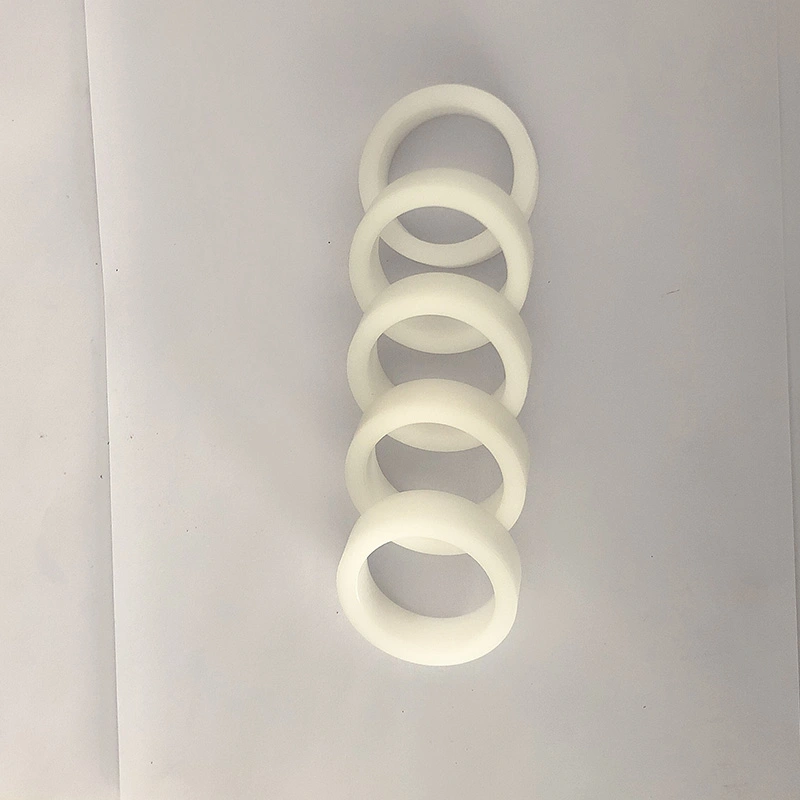

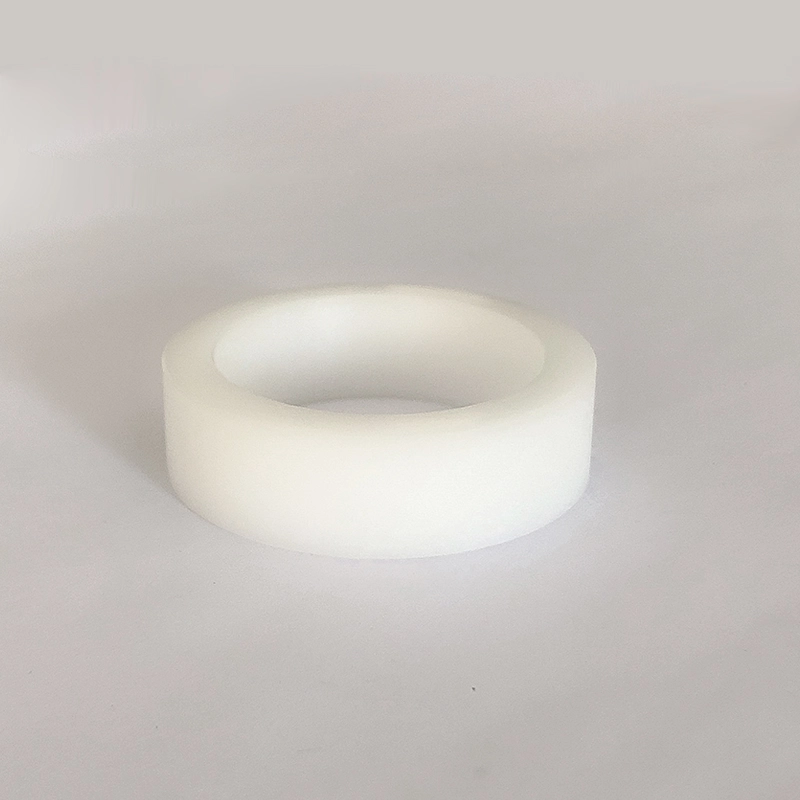

Vodnik za rokav

GFAI je vodilni rokav za batno palico, ki podpira in vodi batno palico in ima tudi funkcijo, odporno proti prahu. Vodilni rokavi GFI in GFA sta vodniki za batno palico, ki podpira in vodi batno palico.

Vodnik RCSF-1 je izdelan iz jeklene plošče, kot podlago, bronasti prah, sintrani na sredini, in mešanica politetrafluoroetilena in vlaken, valjanih na površini. Značilnosti: 1. Mešanica PTFE in vlaken je 0,01-0,03 mm, ki tvori transferski film za zaščito dvojne površine in ima lastnosti samoumevnosti; 2. plast bakrenega prahu je 0,2-0,3 mm, z dobro nosilno nosilnostjo in odpornostjo na obrabo, dobro toplotno prevodnostjo; 3. Jeklo z nizkim ogljikom, ki zagotavlja dobro nosilnost in toplotno prevodnost.

Bronasti obroč tipa RCFB je izdelan iz bronastega Cusn8 kot osnovnega materiala in je ekonomična puša z visoko nosilnostjo in dobro odpornostjo. Delovna površina izdelka RCFB090 je pokrita z običajnimi diamantnimi oljnimi luknjami, delovna površina izdelka RCFB092 pa je pokrita z običajnimi luknjami za olje, ki igrajo vlogo shranjevanja olja. Na začetku gibanja je lažje oblikovati oljni film in s tem zmanjšati začetno odpornost proti trenju.

Funkcije in aplikacije izdelka:

Primer naročanja:

Primer naročanja traku PTFE RC1081—9.7x2.5

Primer naročanja trakov fenolne krpe RC1082—9.7x2.5

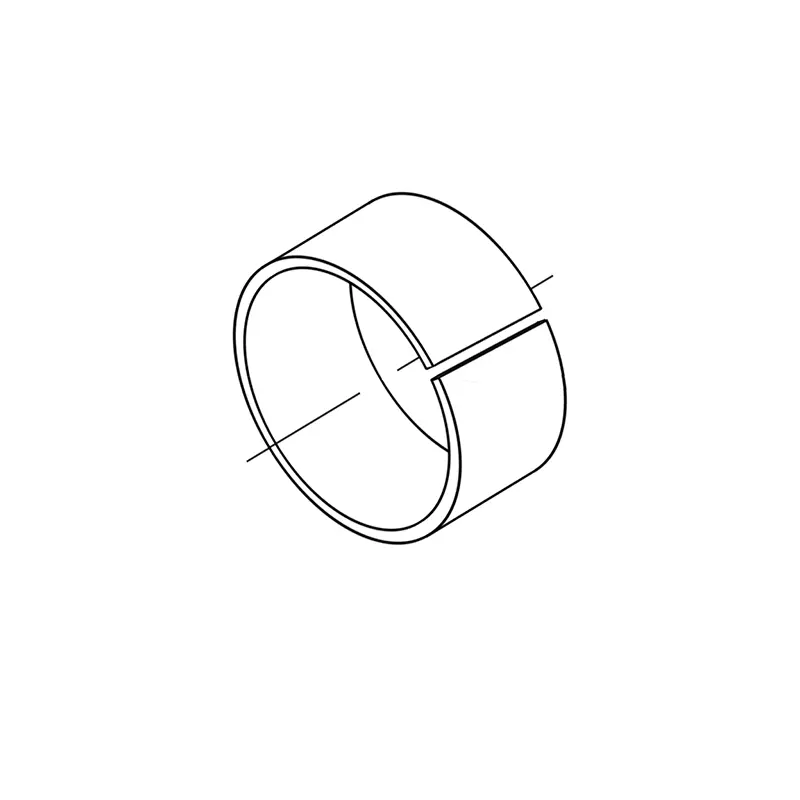

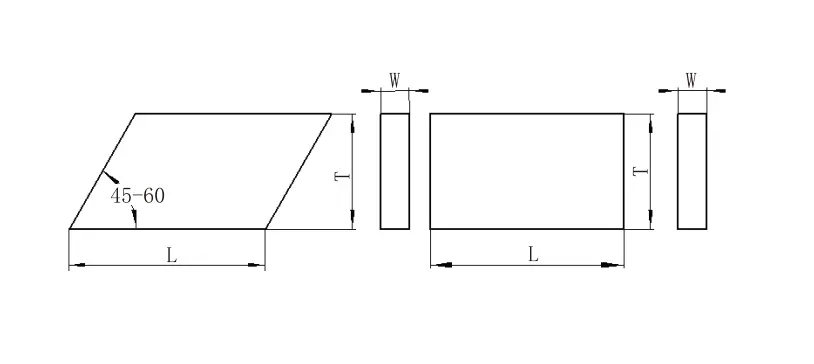

Izračun rezanja dolžine

Za gred: l = 3.1 (d+w) za luknjo: l = 3.1 (d-w)

L --- Dolžina obroča D --- Premer gredi D --- Premer luknje W --- debelina obroča Z --- Odklopni odmik

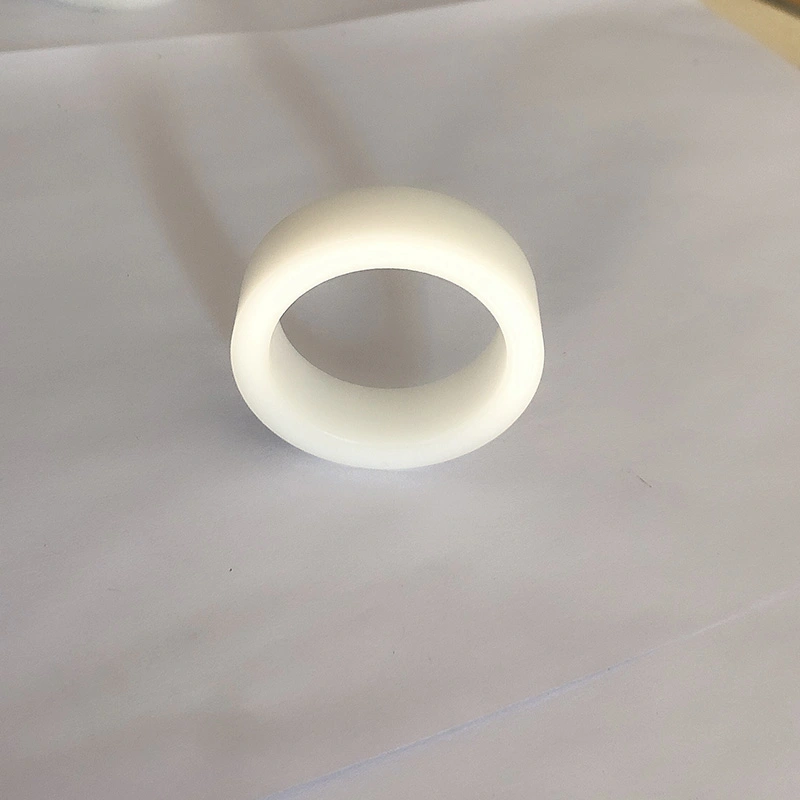

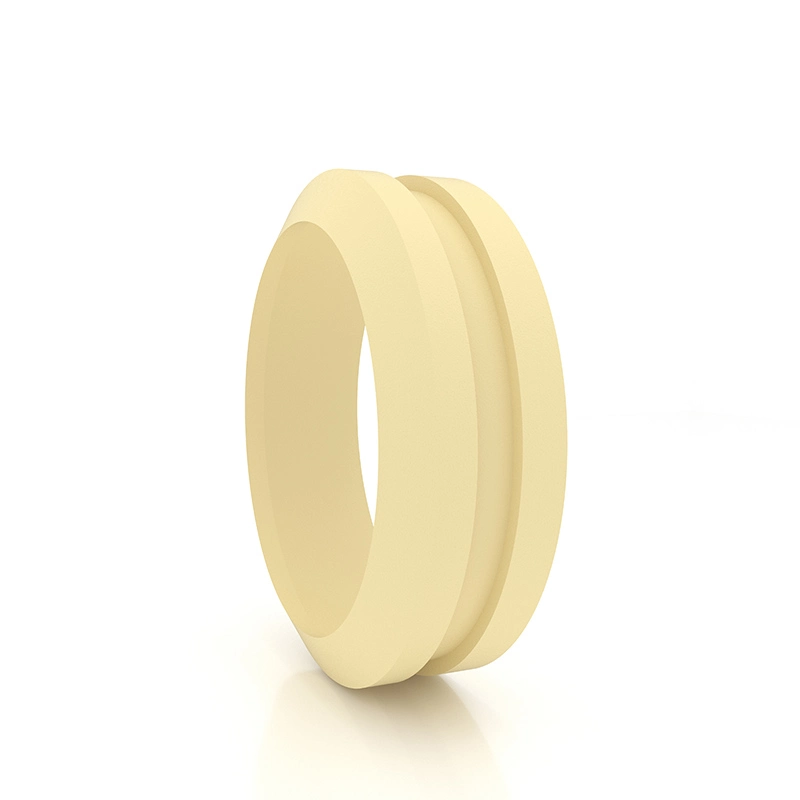

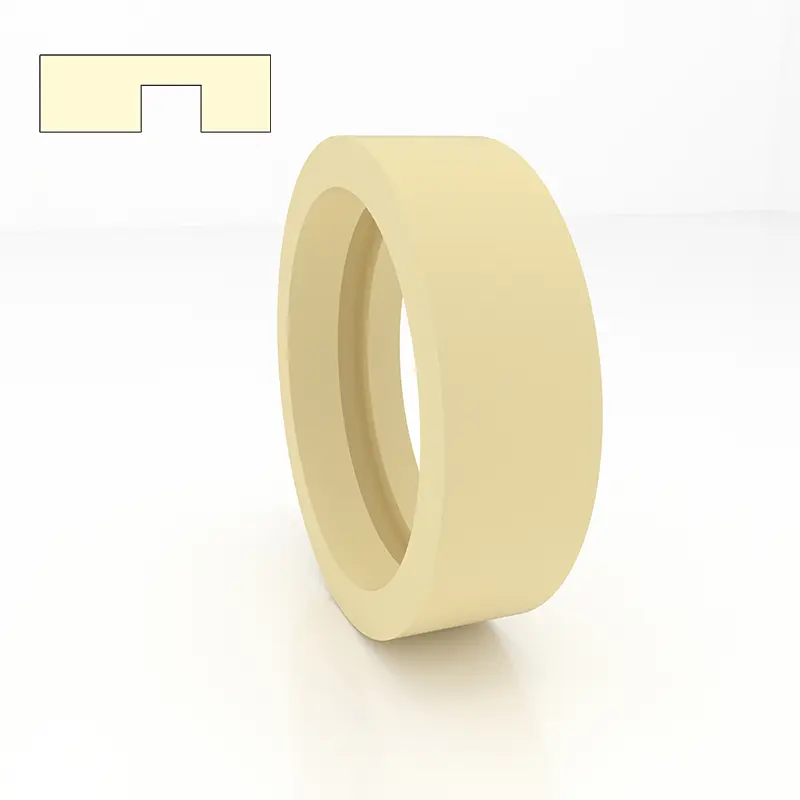

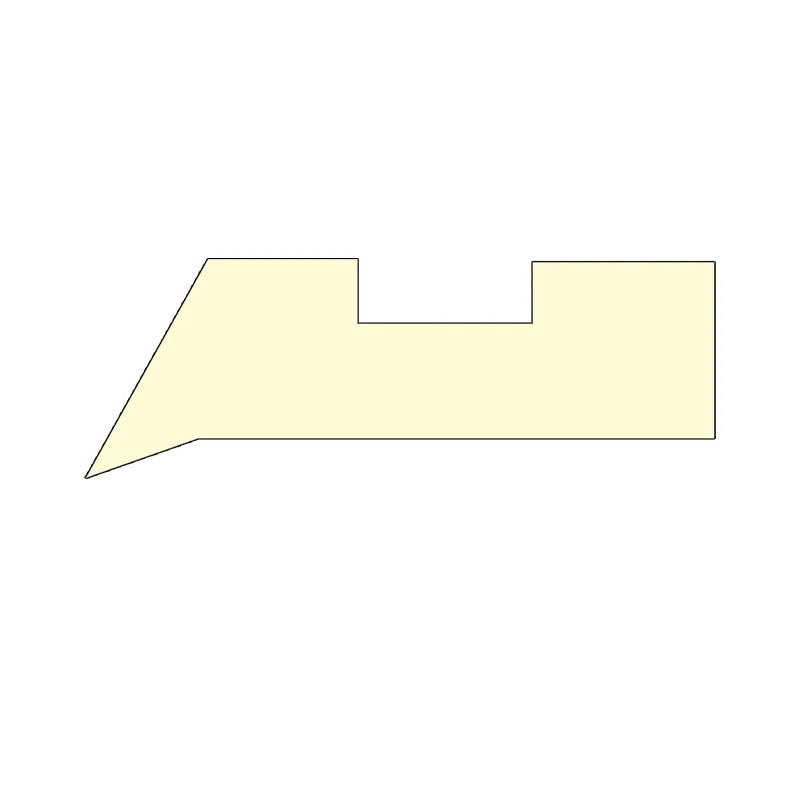

Vodnik rokave gfai

1. zmogljivost in uporaba: Guide Sleeve GFAI je vodilni rokav za batno palico, ki podpira in vodi batno palico in ima funkcijo zaščitenja prahu.

2. Material: najlon PA, polioksimetilen pom in politetrafluoroetilen ptfe.

3. Delovni pogoji: delovna temperatura: -55 ～+225 ° C (PTFE se uporablja nad 120 °).

4. Standard oblikovanja: Pri oblikovanju in izbiri glejte serijo FAI podjetja lakote.

5. Način označevanja in naročanja: Guide Sleeve GFAI je označen s številko naročila, primer: GFAI-0600 PTFE

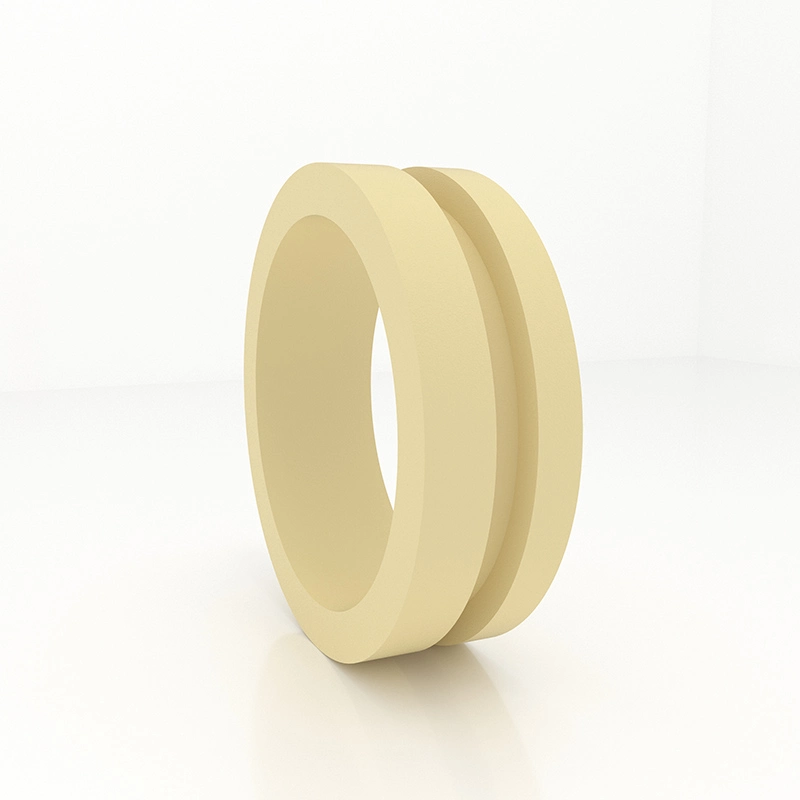

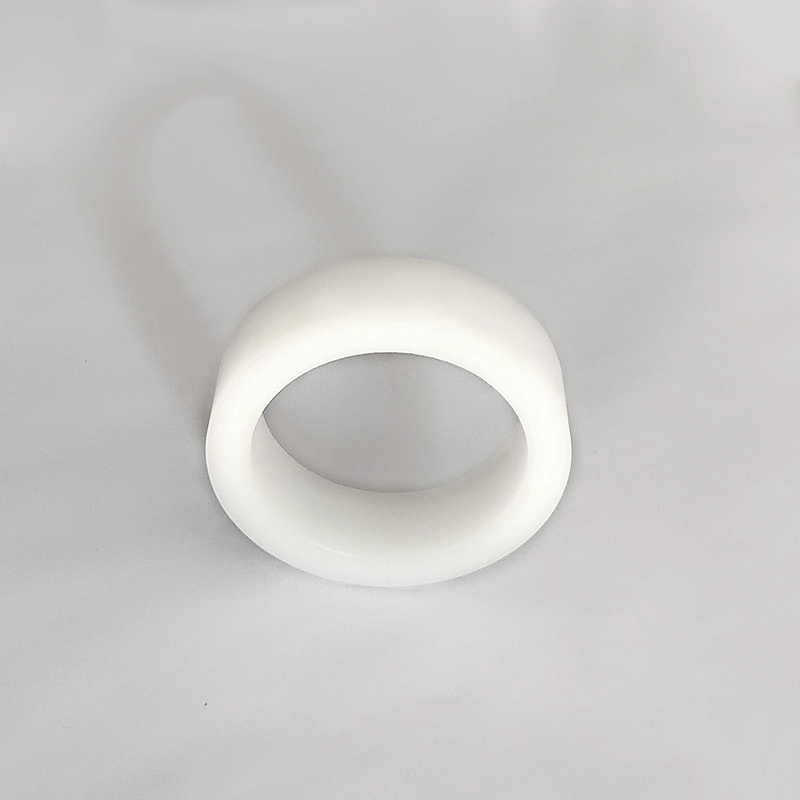

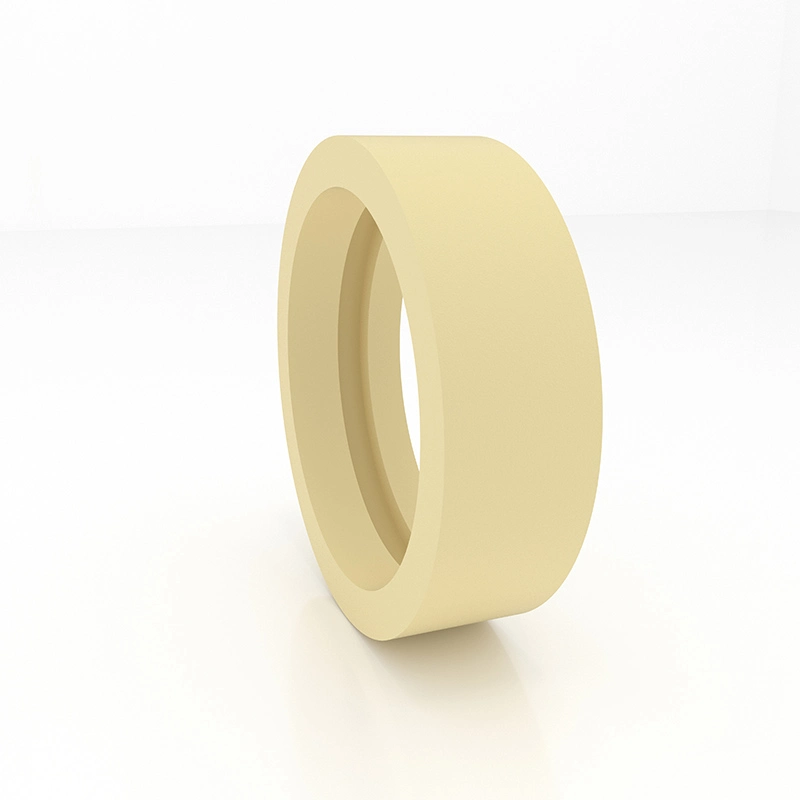

Vodnik za rokav GFI

1. zmogljivost in uporaba: Guide Sleeve GFI je vodilni rokav za batno palico, ki podpira in vodi batno palico.

2. Material: najlon PA, polioksimetilen pom in politetrafluoroetilen ptfe.

3. Delovni pogoji: delovna temperatura: -55 ~+255 ° C (PTFE se uporablja nad 120 ° C)

4. Standard oblikovanja: Pri oblikovanju in izbiri glejte serijo Hungerjeve FI.

5. Način označevanja in naročanja: Guide Sleeve GFI je označen s številko naročila, primer: Gfi-0360 Pa

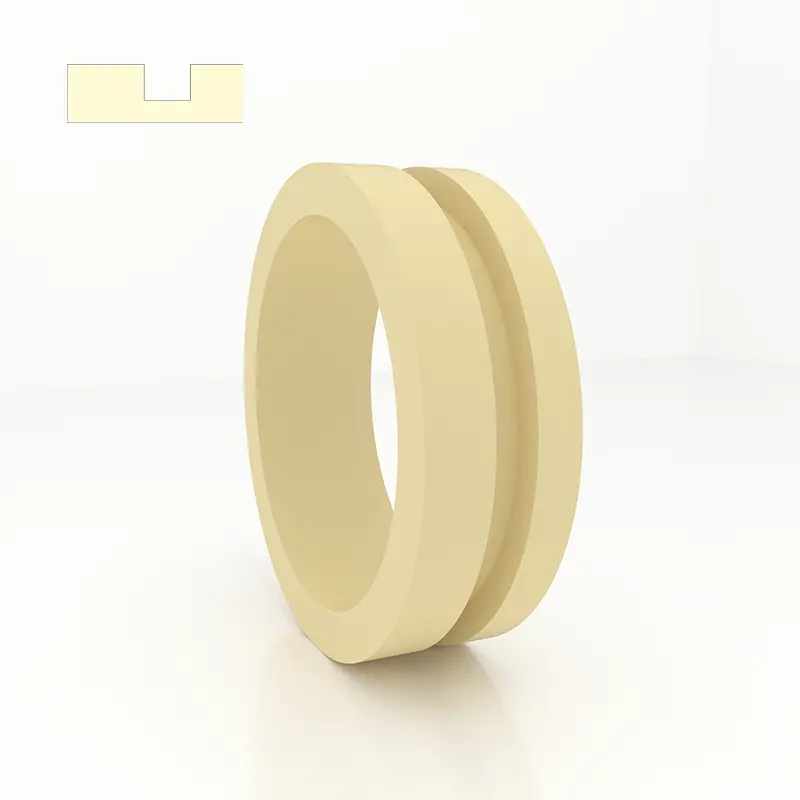

Vodnik za rokav GFA

1. zmogljivost in uporaba: Guide Sleeve GFA je vodilni rokav za bat, ki podpira in vodi bat.

2. Material: najlon PA, polioksimetilen pom in politetrafluoroetilen ptfe.

3. Delovni pogoji: delovna temperatura: -55 ~+255 ° C (PTFE se uporablja nad 120C)

4. Standard oblikovanja: Pri načrtovanju in izbiri glejte serijo Hunger's FA.

5. Način označevanja in naročanja: Guide Sleeve GFA je označen s številko naročila, primer: GFA-0560 PA

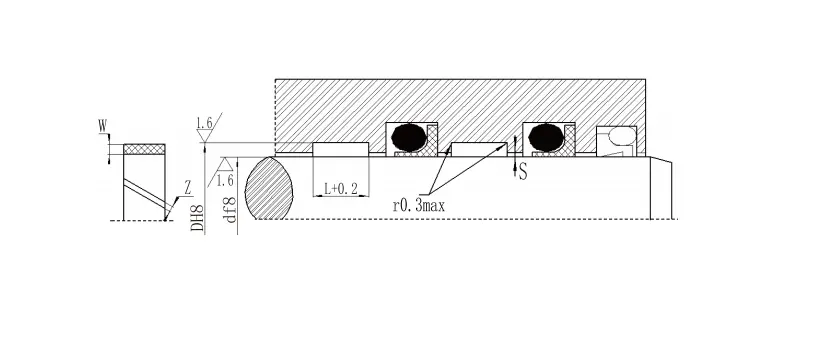

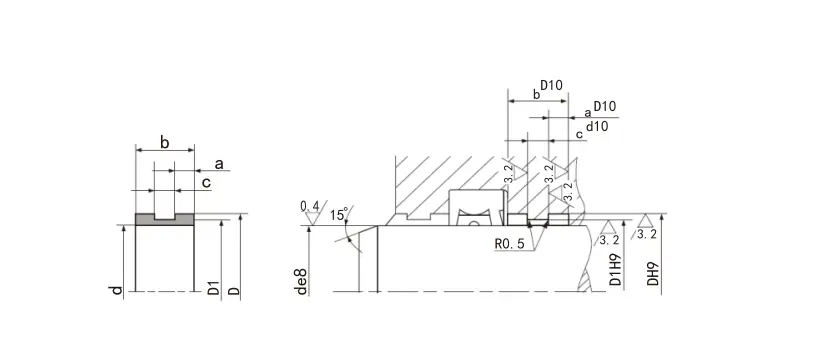

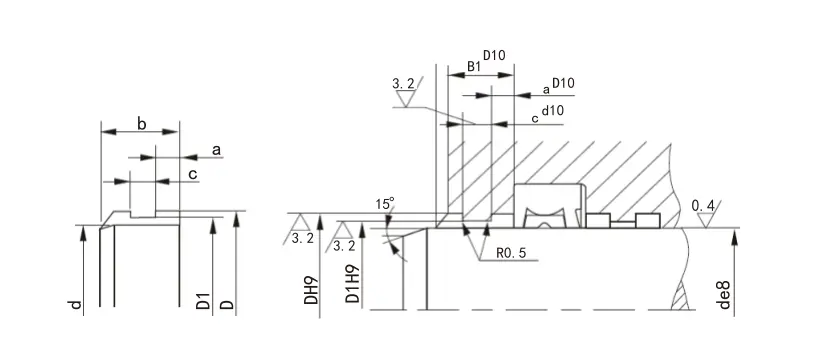

6. Strukturna naprava:

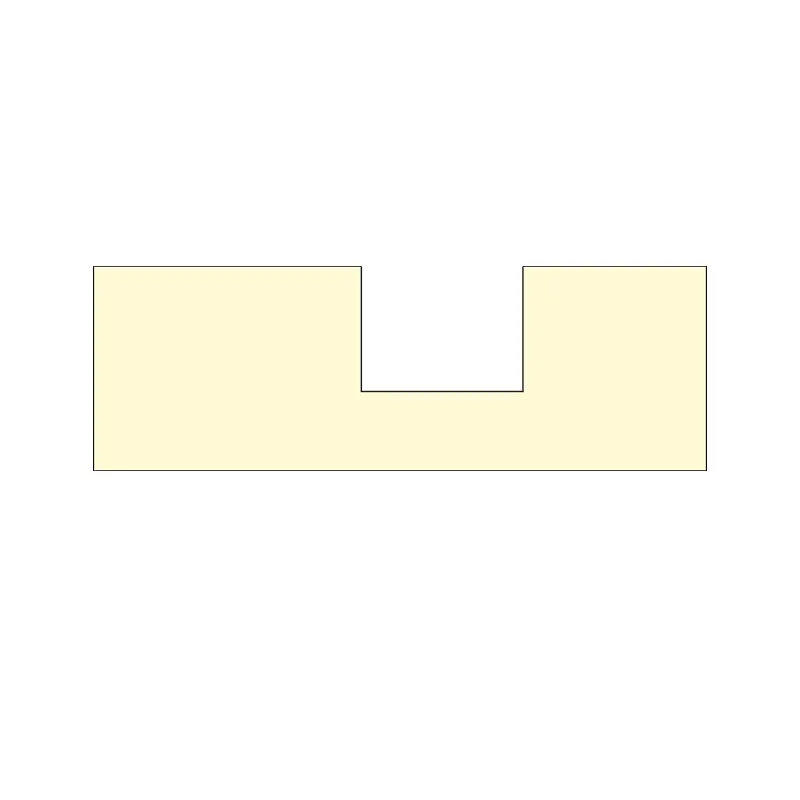

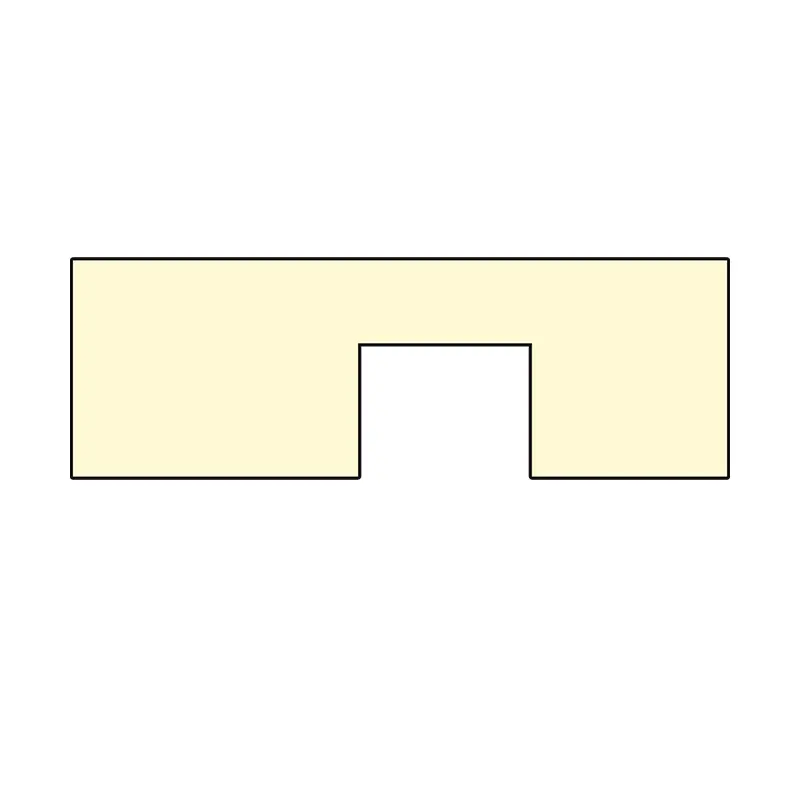

Specifikacije:

Model	Širina žleba H+0,2	Debelina T-0.05	Debelina t T-0.05	Debelina T-0.05	Debelina T-0.05	Debelina T-0.05
RC1081/1082-4.2	4.2	1	1.55	2	2.5	-
RC1081/1082-5.6	5.6	1.55	2	2.5	-	-
RC1081/1082-6.3	6.3	1.55	2	2.5	-	-
RC1081/1082-8.1	8.1	1.55	2	2.5	-	-
RC1081/1082-9.7	9.7	2	2.5	3	3.5	4
RC1081/1082-12.7	12.7	2	2.5	3	3.5	4
RC1081/1082-15	15	2	2.5	3	3.5	4
RC1081/1082-20	20	2	2.5	3	3.5	4
RC1081/1082-25	25	2	2.5	3	3.5	4
RC1081/1082-30	30	2	2.5	3	3.5	4
RC1081/1082-35	35	2	2.5	3	3.5	4
Opomba: Serija Boldface so pogosto uporabljena serija. Če potrebnega izdelka ni v tej tabeli, nas kontaktirajte.

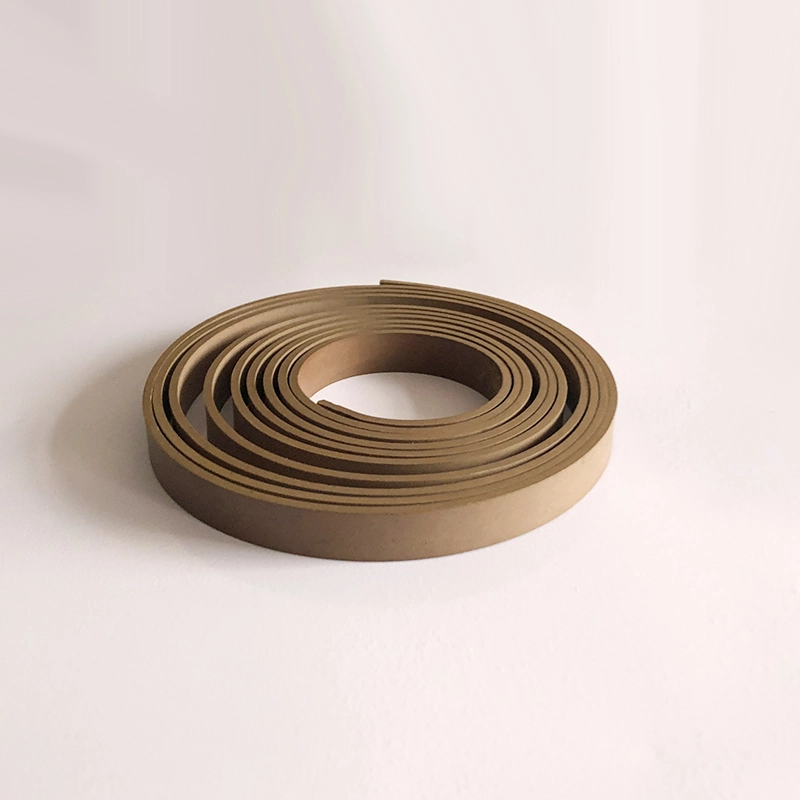

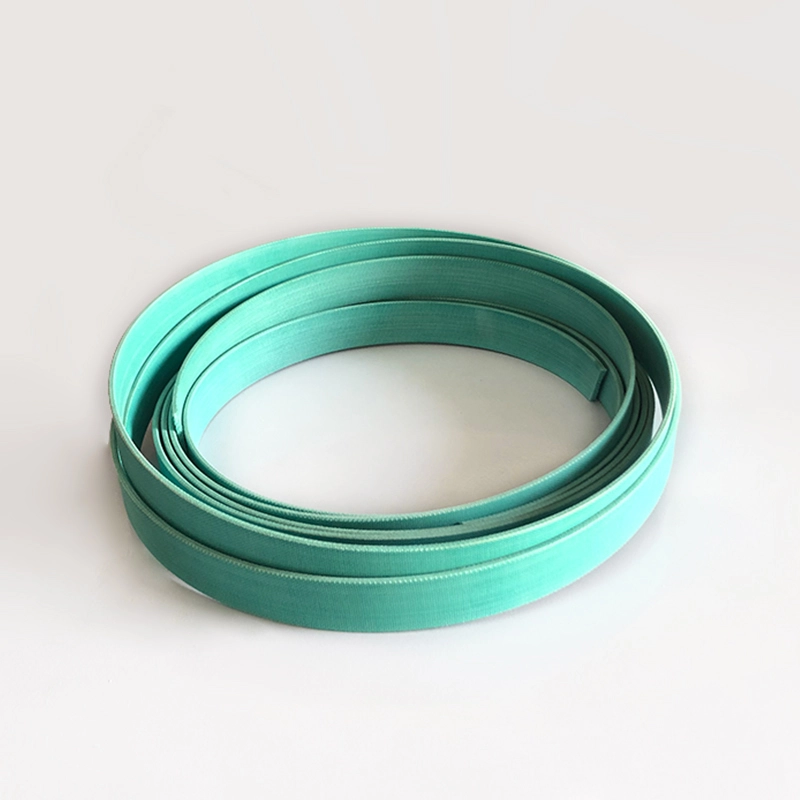

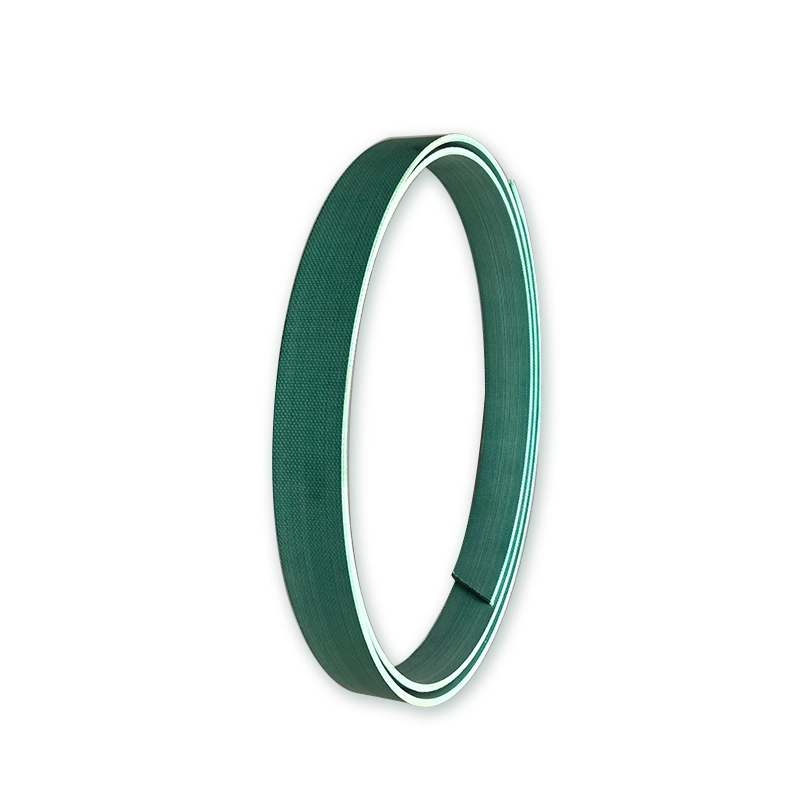

Krpo-okrepljen fenolni podporni obroč (pas)
Podporni obroči so pomembne osnovne sestavine hidravličnih jeklenk. Da bi se prilagodili razvoju drsnih obročev kombiniranih tesnil in mehkih ležajnih konstrukcij na svetu, je naše podjetje uspešno razvilo fenolne podporne obroče (pasovi). Leta dejanske uporabe so pokazala, da je ta izdelek dosegel ali presegel raven kakovosti podobnih tujih izdelkov in jih uporabniki na splošno pohvalijo. Tabele 1 do 4 so tabele uspešnosti podpornih obročev (pasovi), ki jih proizvaja naše podjetje.

Tabela 1 Primerjava fizikalnih lastnosti našega podpornega obroča in izdelkov Busak+Shamba

Vir vzorca	Debelina nosilca podpornega obroča (mm)	Stiskalna trdnost (MPA)	Hidravlično olje za odpornost na olje (70 ± 2 ℃*24h）	Prelomna moč (MPA)	Medplastični oprijem (KN/M)
Moda+Shamba	2.48	338.9	2.83	35.6	1.2
Naši izdelki	2.48	425	0.90	37.0	2.9
	2.48 (z grafitom)	390	0.63	36.4	2.08

Tabela 2 indeks zmogljivosti hidravličnega podpornega obroča

Vzorčna sorta	Naši izdelki		Orhot Lahko ①	Duratec900 ①	Turcite47 ②	MT64/5B	Nokwr (Japonca)	POM spremenjen Polioksimetilen	Mačka (ZDA)
	Izmerjena vrednost	Zahtevani kazalniki
Stiskalna trdnost (MPA)	≥350	≥330	≥350	≥280	≥50	≥270	≥150	≥80	≥217

Opomba: ①Busak+Shamba Company ②merkel Company Tabela 3 indeks trdnosti

Vzorčna sorta	Naši izdelki		Orhot Lahko ①	Duratec900 ①	Turcite47 ②	MT64/5B	Nokwr (Japonca)	POM spremenjen Polioksimetilen	Mačka (ZDA)
	Izmerjena vrednost	Zahtevani kazalniki
Stiskalna trdnost (MPA)	≥350	≥330	≥350	≥280	≥50	≥270	-	≥80	≥217

Opomba: ①Busak+Shamba Company ②merkel Company Tabela 4 koeficient trenja naših izdelkov in Orkot TLG v pogojih suhega trenja in olja

Obremenitev na enoto kontaktne dolžine W (n/mm)	Kontaktni rele Hertz (N/MM2)	Koeficient trenja
		Stanje suhega trenja		Stanje mazanja olja
		Naši izdelki	Orhot tlg	Naši izdelki	Orhot tlg
5.9	22.0	0.054	0.066	0.057	0.079
29.0	48.7	0.052	0.067	0.056	0.081
44.4	60.3	0.045	0.071	0.055	0.088
59.8	69.8	0.021	0.073	0.053	0.087
75.2	78.3	0.020	0.075	0.052	0.085

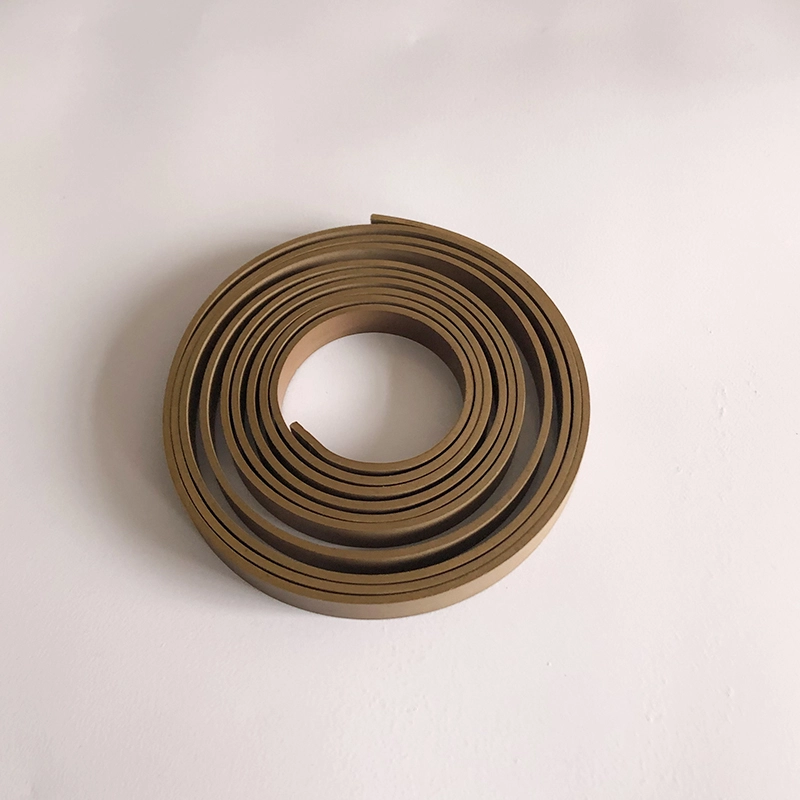

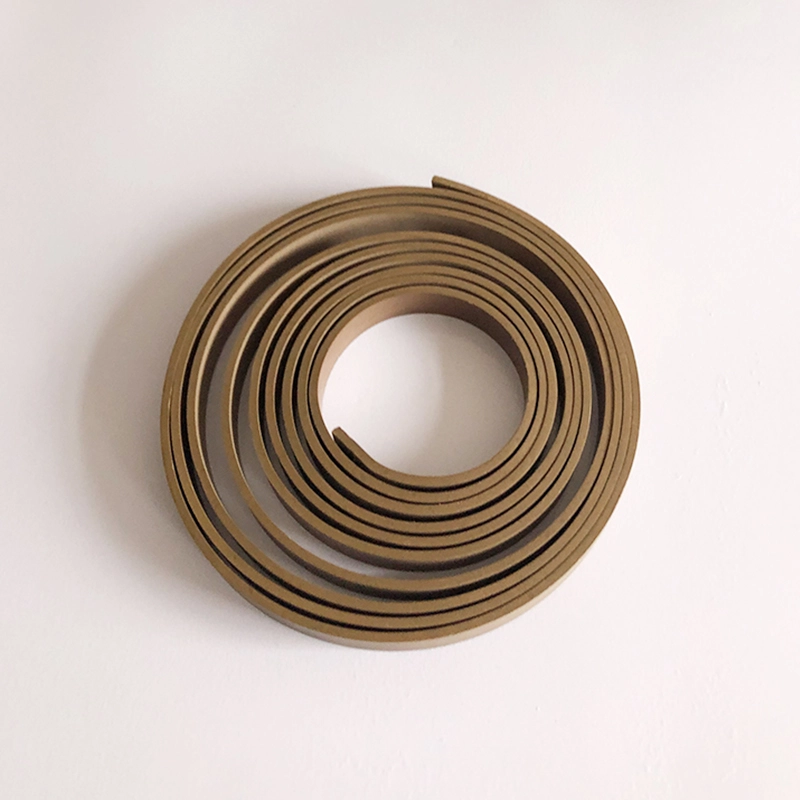

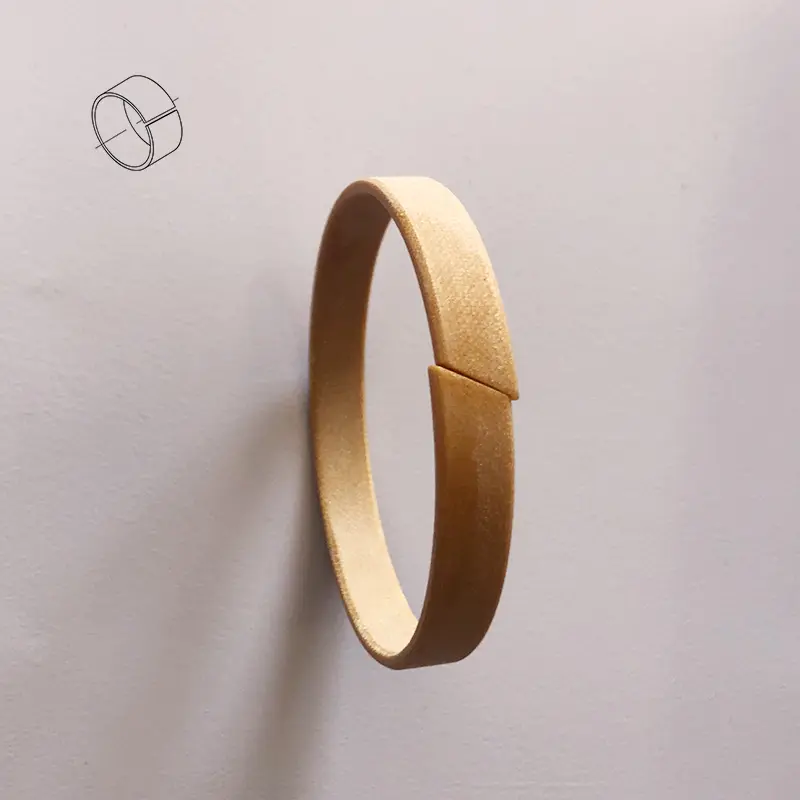

PTFE obrabni pas (prstan)
Material	PTFE+bron

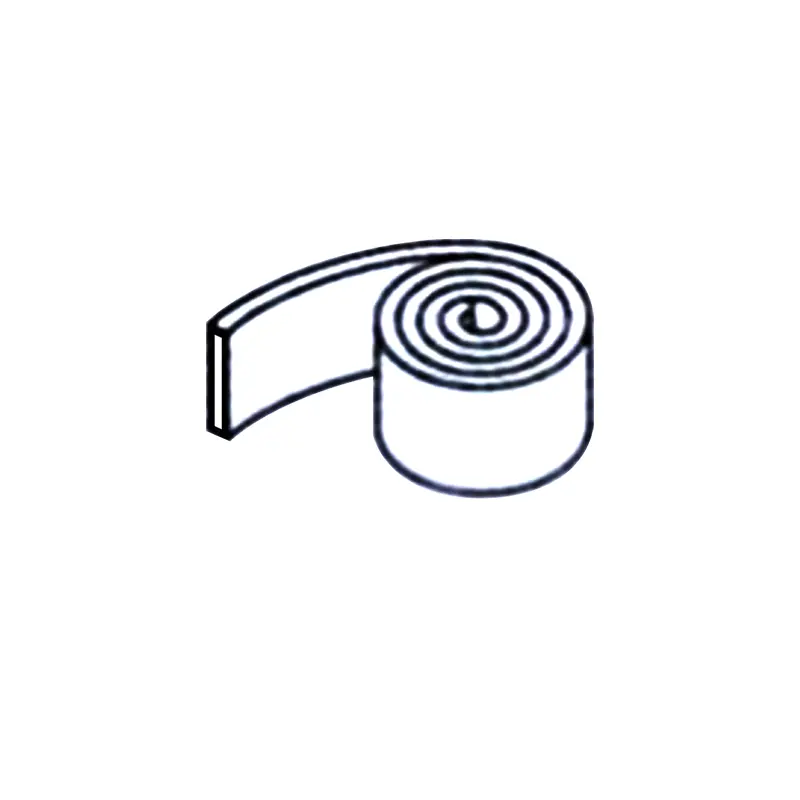

Oskrba	Zvitek (običajno približno 20 metrov/zvit) ali razrezan na zahtevano dolžino
Prednosti	1. Nizko trenje, brez plazenja in grizenja;
	2. Lahko dobro deluje brez zadostnega mazanja;
	3. Odporen na različne medije, odlična kemična stabilnost;
	4. lahko sprejme trde predmete, vgrajene v obroč, odporen proti obrabi, in zmanjšuje trde predmete, ki praskajo valj in tesnila, zato v situacijah s težkimi obremenitvami uporabite več obrambnih obročev;
	5. ima tudi dobro odpornost na obrabo v situacijah z visoko hitrostjo in svetlobno obremenitvijo, zato je najbolj razširjen obroč, odporen proti obrabi;
	6. V situacijah velikega premera ni mogoče uporabiti omejitev velikosti.
Temperatura	-60 ~+200 ℃
Največja hitrost	15m/s
Največja moč ekstruzije	15N/mm2 (20 °)
	7,5n/mm2 (80 °)
	5n/mm2 (120 °)

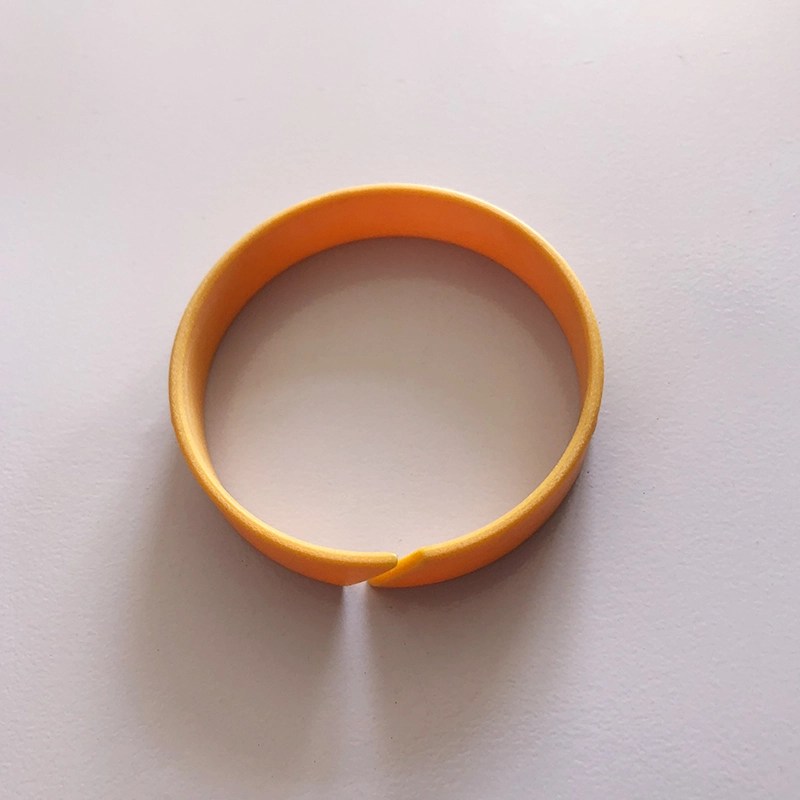

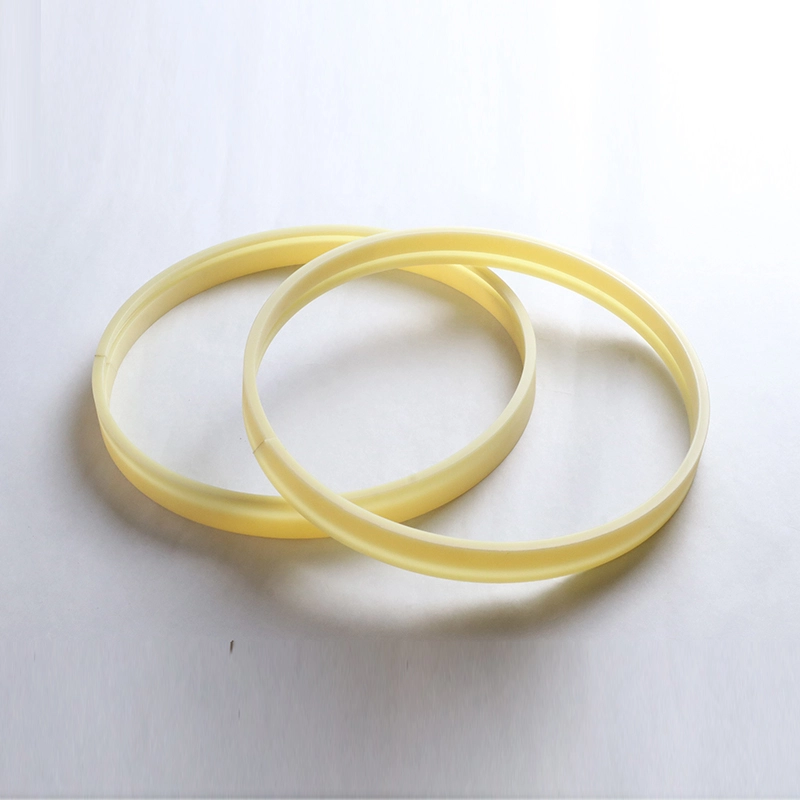

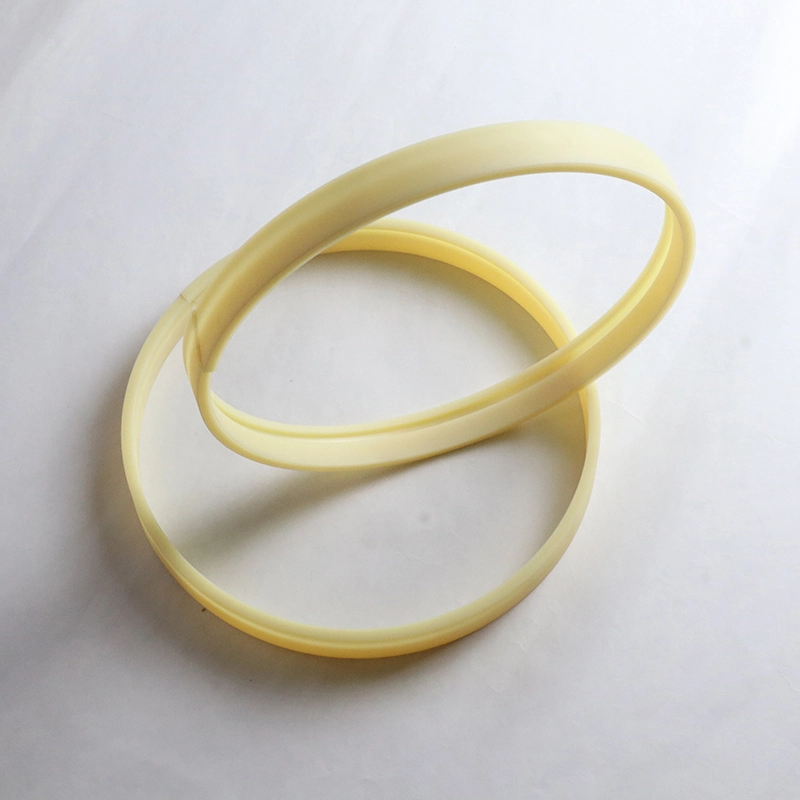

Nedetalni vodilni obroč za batno palico RCS

Nedetalni vodilni obroč za RCT bat

Za batno ali batno palico, ki deluje v hidravličnem valju, ima obrabni obroč natančen vodilni učinek in lahko absorbira radialne sile. Hkrati lahko obrabni obroč prepreči kovinski stik drsnih delov v hidravličnem valju. V primerjavi s kovinskimi obročki imajo nededalični obročki veliko prednosti. Med njimi so fenolični in PTFE vodniki, ojačani s krpo, na voljo v vrsti rezanja na kraju samem in pripravljenem za uporabo.

1. Dobra odpornost proti obrabi

2. Izogibajte se stiku s kovino in kovino

3. Lahko zapre mehanske vibracije

4. Zaradi centralnega učinka obrabe je dovoljen velik radialni odmik

5. Preprost utor, enostaven za namestitev

6. nizki stroški vzdrževanja glede na zgornje prednosti se pogosto uporablja

Materiali:

1. politetrafluoroetilen PTFE3 (splošni material), PTFE4 (primeren za medije z nizko viskoznostjo, kot je voda), PTFE1 (potrebe po trenju, kot je pnevmatika)

2. polioksimetilen pom ali najlon PA in njegovi spremenjeni materiali

3. Formaldehidna smola + ojačana vlakna

Primerjalna tabela zmogljivosti obremenitve različnih materialov (referenca)

Materiali	MAX RABACICA MAX (N/MM2)
PTFE napolnjen bakreni prah	15 (20 ° C); 7,5 (80 ° C); 5 (120 ° C)
Fenol s krpo	90 (60 ° C); 40 (80 ° C)
Polioksimetilen ali najlon	25 (60 ° C); 15 (80 ° C)
Polioksimetilen ali najlon napolnjen	40 (60 ° C); 30 (80 ° C)

Kakovost površine

Gladkost	RTMAX (μm)	Ra (μm)
Drsna površina	≤2.5	0,05-0,3
Utor dno	≤10	≤2
Groove stran	≤15	≤3

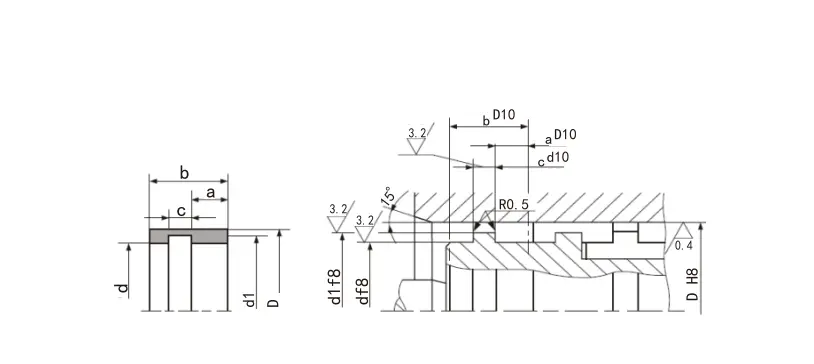

Serija specifikacij obročev batne palice

Premer palice	Spodnji premer	Širina žleba	Debelina	Vrzel		Premer palice	Spodnji premer	Širina žleba	Debelina	Vrzel
D F8/H9	D H8	L+0.2	W	Z		D F8/H9	D H8	L+0.2	W	Z
8-20	D+3.1	2.5	1.55	1-2		200-999.9	D+5	25	2.5	8-33
10-50	D+3.1	4	1.55	1-3		1000-4200	D+5	25	2.5	33-134
15-140	D+5	5.6	2.5	2-5		280-999.9	D+8	25	4	10-33
20-220	D+5	9.7	2.5	2-9		1000-2200	D+8	25	4	33-70
80-400	D+5	15	2.5	4-15

RCSF-1 samo-malenkost vodilni parametri obroča
Parametri			RCSF-1		RCSF-1D	RCSF-1B	RCSF-1S
			Puše brez svinca		Hidravlični posebni rokav	Bronasta osnovna puša	Nerjaveče korozijsko odporno rokavo
Največji ležalni tlak (dinamičen)			140N/mm²		140N/mm²	140N/mm²	140N/mm²
Največji ležajni tlak (statični)			250N/mm²		250N/mm²	250N/mm²	250N/mm²
Nihajno gibanje			60n/mm²		60n/mm²	60n/mm²	60n/mm²
Največja hitrost drsenja (mazanje olja)			<2m/s		<2m/s	<2m/s	<2m/s
Trenje koeficienta μ	Suho trenje		0,04 ~ 0,2		0,04 ~ 0,18	0,03 ~ 0,18	0,04 ~ 0,2
	Mazanje nafte		0,02 ~ 0,08		0,02 ~ 0,08	0,02 ~ 0,08	0,02 ~ 0,08
Največja vrednost PV (suha)			3.6N/mm².M/s		3.8n/mm².m/s	4.3N/mm².M/s	3.6N/mm².M/s
Največja vrednost PV (olje)			30N/mm².M/s		30N/mm².M/s	30N/mm².M/s	30N/mm².M/s
Delovna temperatura			-195 ℃ ~+280 ℃		-195 ℃ ~+280 ℃	-195 ℃ ~+280 ℃	-195 ℃ ~+280 ℃
Toplotna prevodnost			42W/M.K		42W/M.K	42W/M.K	42W/M.K
Linearni koeficient širitve			11*10-6/k		11*10-6/k	18*10-6/k	15*10-6/k
Tabela parametra obroča RCFB tipa RCFB
Parameter		RCFB090		RCFB092		RCFB09G
Gostota		8,9g/cm³		8,9g/cm³		8,9g/cm³
Tlačna trdnost		470N/mm²		470N/mm²		470N/mm²
Toplotna prevodnost		60W/M.K		60W/M.K		58W/M.K
Linearni koeficient širitve		18,5*10-6/k		18,5*10-6/k		18,5*10-6/k
Trdota		90 ~ 120Hb		90 ~ 120Hb		90 ~ 120Hb
Raztezanje		55%		55%		55%
Ime materiala		Cusn8p		Cusn8p		Cusn8p
Drugi neobvezni materiali		Cusn6.5p		Cusn6.5p		Cusn6.5p
