Hidravlična tesnila bata

Ruichen Seals ima bogate izkušnje pri proizvodnji in razvoju tesnil in tesnjenih materialov. Naša tesnila hidravličnih batnih palic vključujejo različne modele. Na podlagi spodnjih podrobnih informacij se lahko odločite za primerno izbiro ali nas kontaktirajte, da pridobite primernejšo in prilagojeno rešitev za tesnjenje.

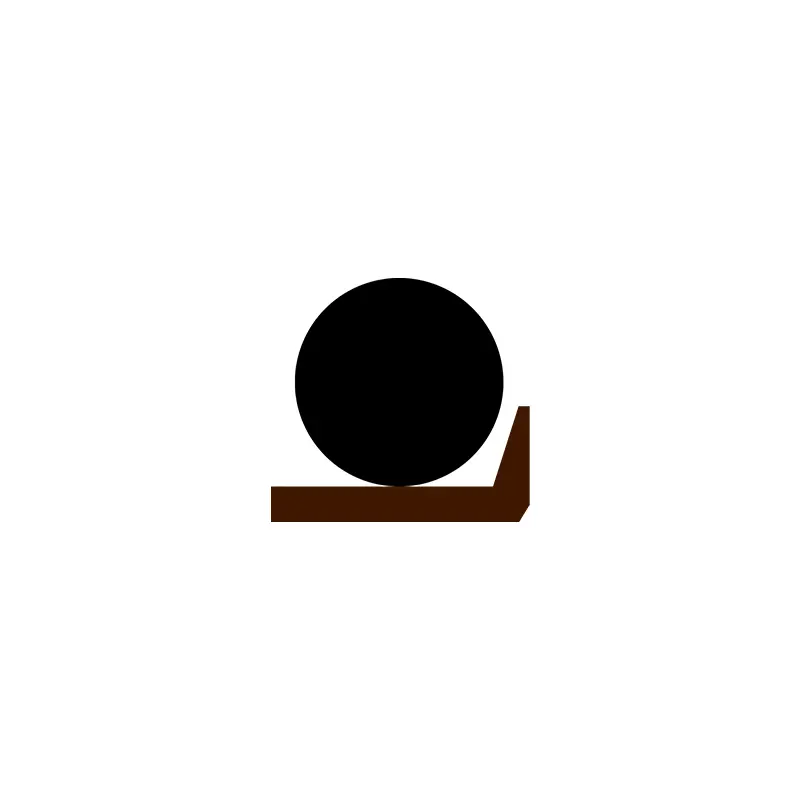

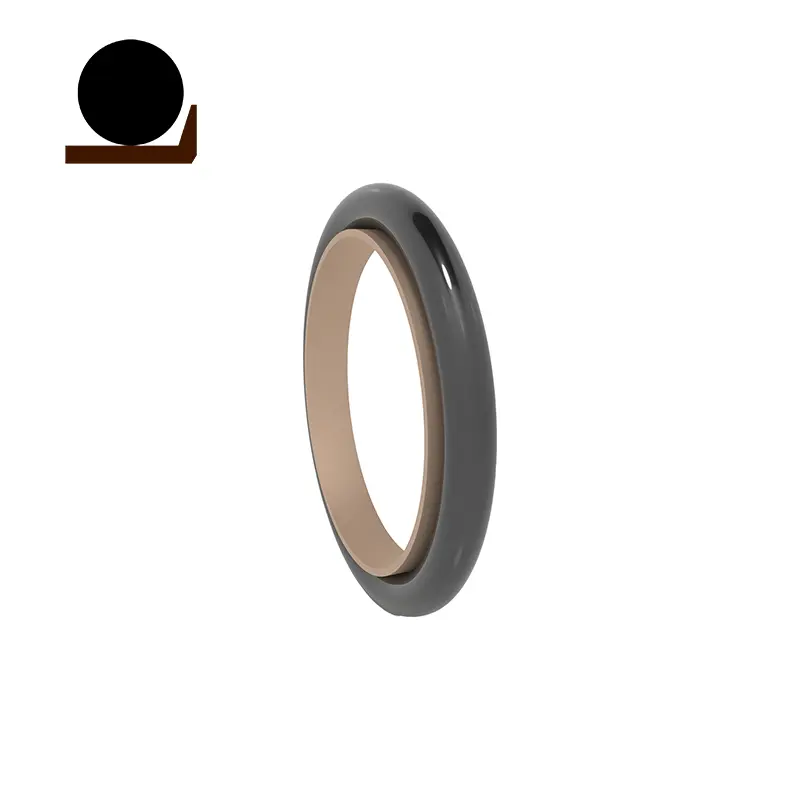

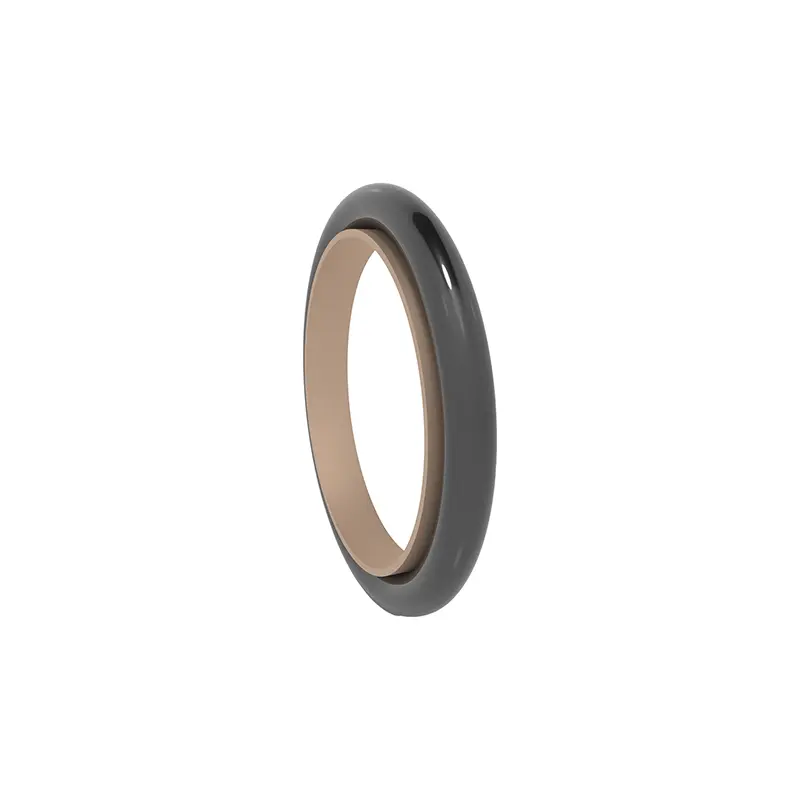

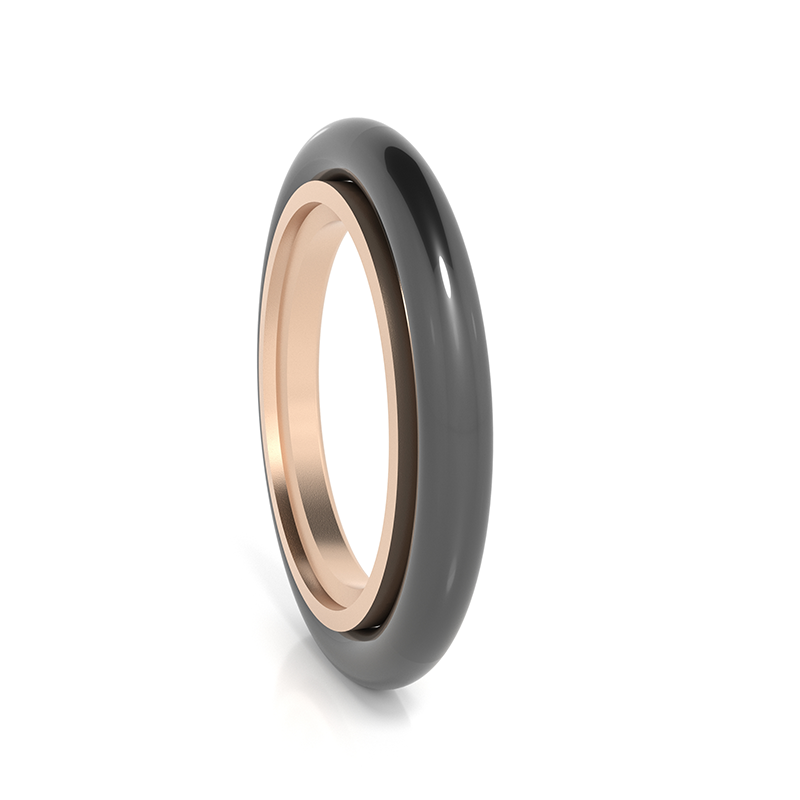

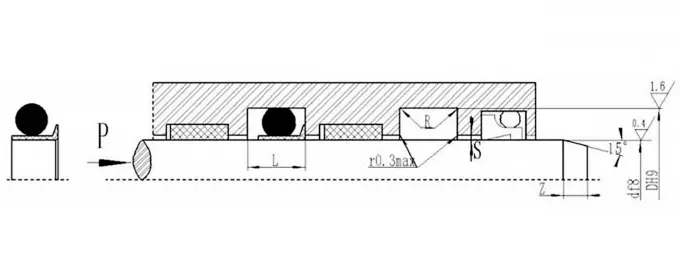

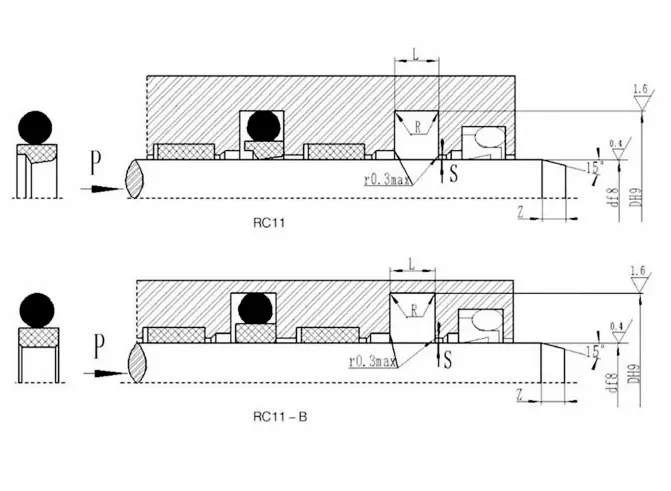

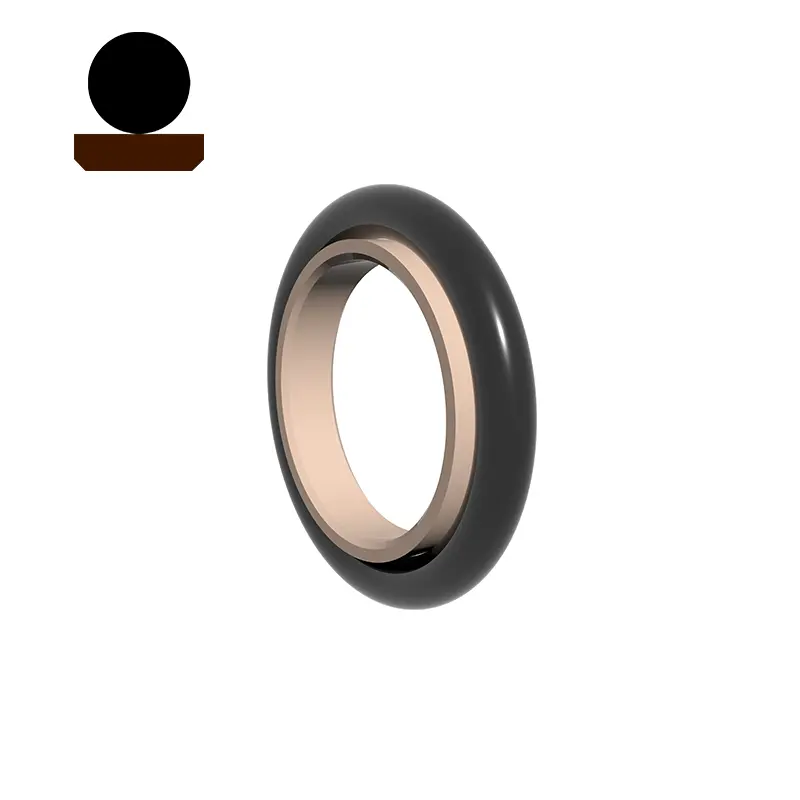

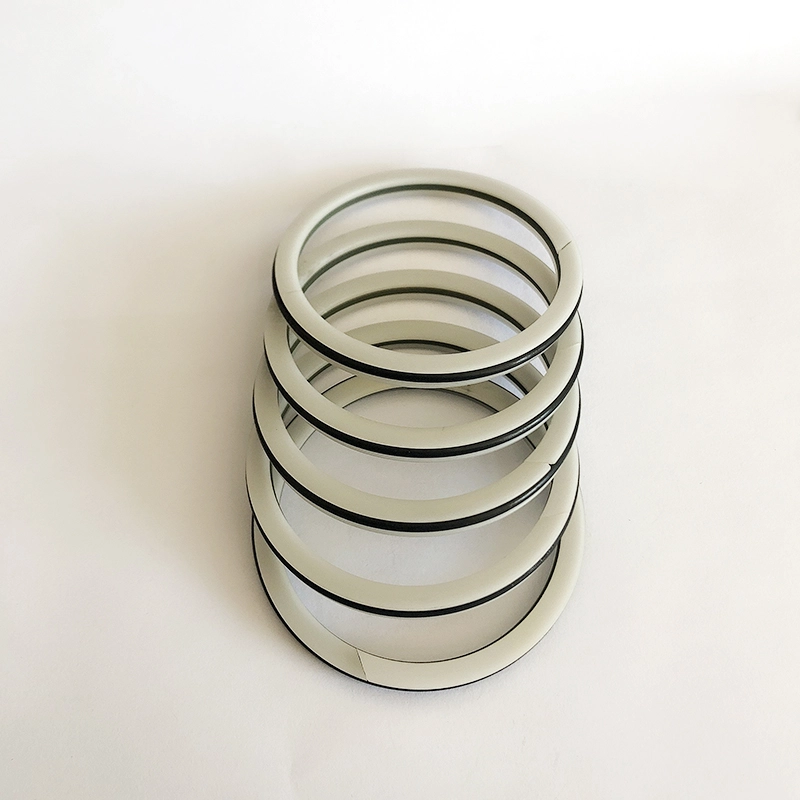

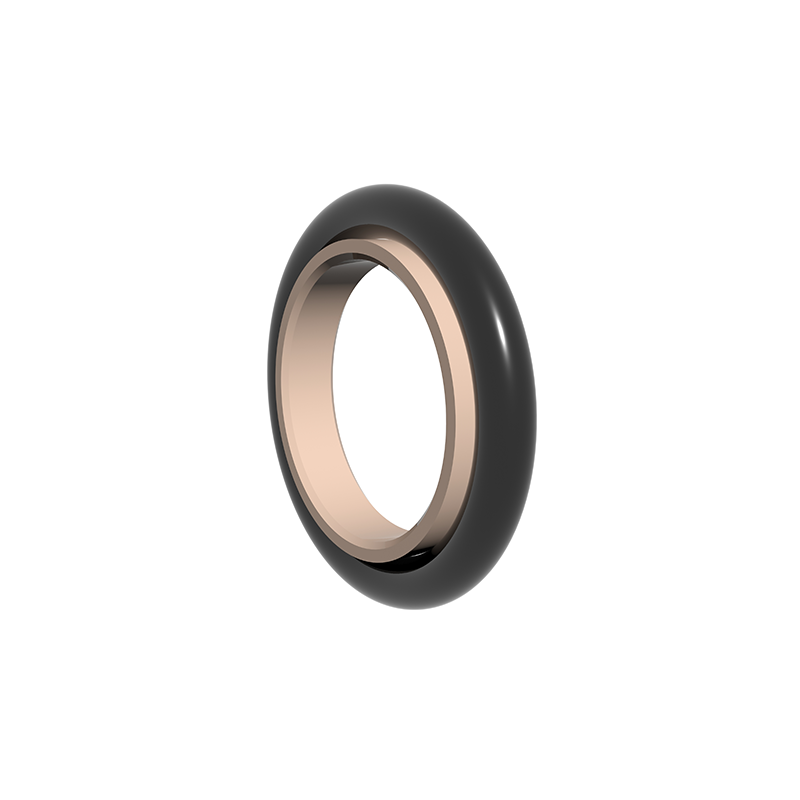

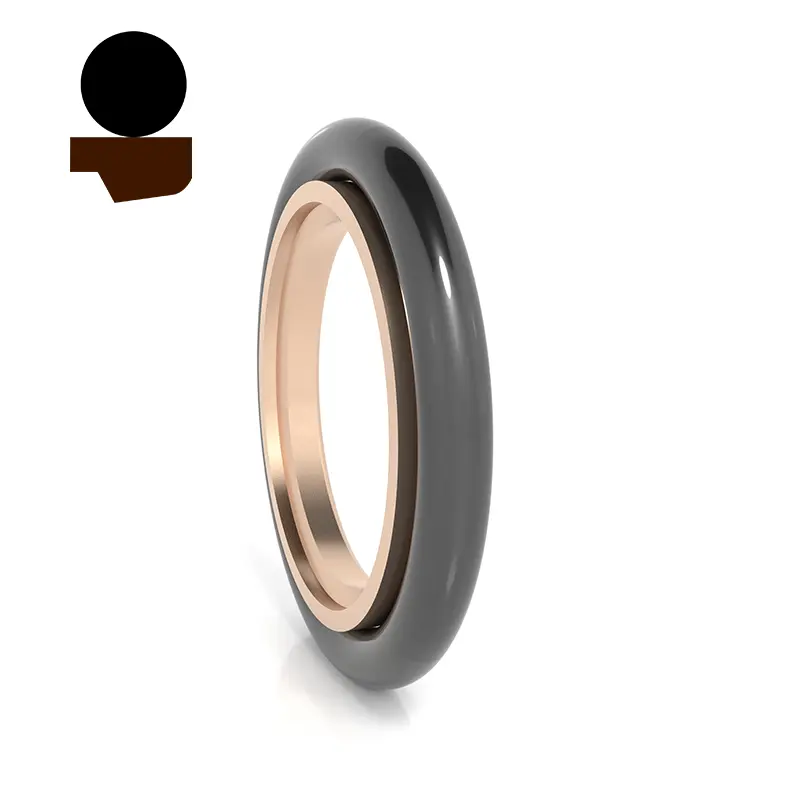

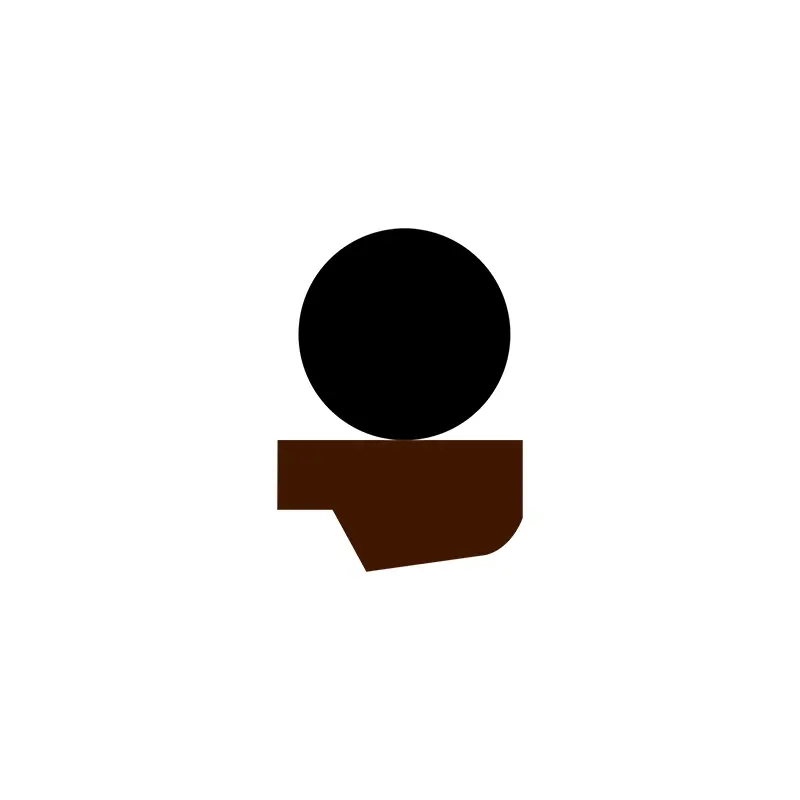

RC11 je sestavljen iz napolnjenega tesnilnega obroča PTFE in gumijastega obroča v obliki črke O, primeren za hidravlično vzajemno gibanje enosmernega tlačnega tesnjenja.

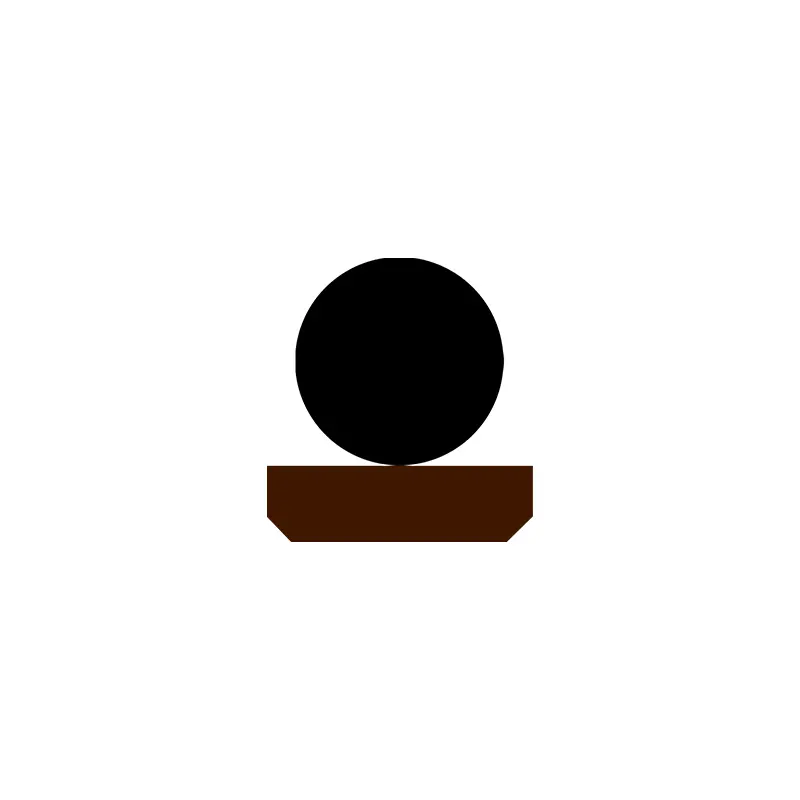

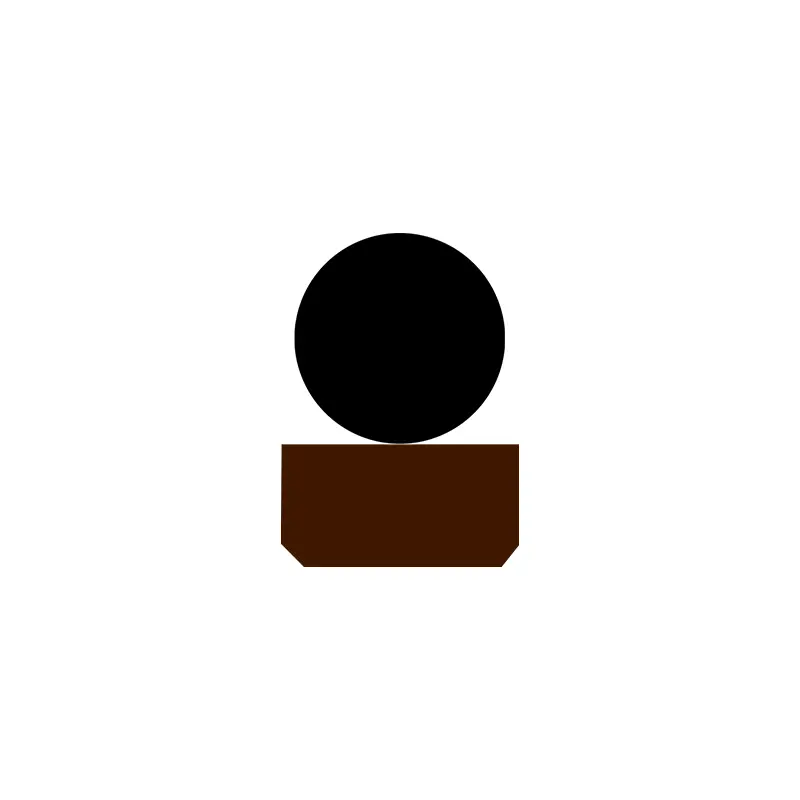

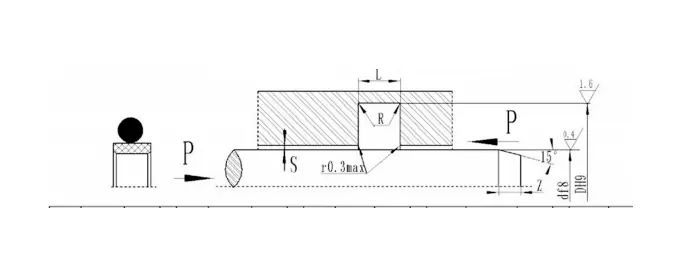

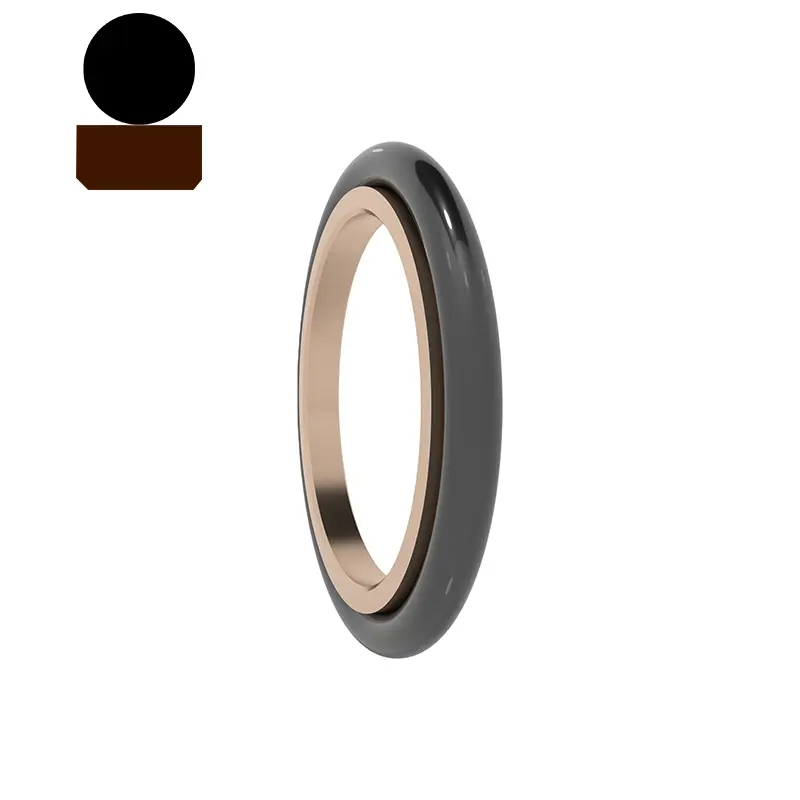

RC11-B je sestavljen iz napolnjenega pravokotnega tesnilnega obroča PTFE in gumijastega prstana v obliki črke O, primeren za hidravlično vzajemno gibanje dvosmernega tlačnega tesnjenja. O-obroč zagotavlja radialno silo in kompenzira obrabo tesnilnega obroča. Na splošno se uporablja skupaj z vodilnim obročem. Razdeljene (odprte) utore je treba uporabiti za premer palice, manjši od 30 mm. Značilnosti:

1. Nizko trenje, majhna začetna odpornost, gladko gibanje, enako dinamično in statično trenje, brez plazenja;

2. zelo visoka tlačna stabilnost pod pritiskom in ostrimi pogoji;

3. Visoko življenje se lahko uporablja za mazalne tesnila brez olja;

4. Lahko se uporablja za tesnjenje medijev z nizko viskoznostjo, kot je voda;

RC12 je sestavljen iz napolnjenega tesnilnega obroča PTFE in pravokotnega gumijastega obroča, primeren za hidravlično vzajemno gibanje enosmernega tesnjenja tlaka. Pravokotni obroč zagotavlja radialno silo in kompenzira obrabo tesnilnega obroča. Na splošno se uporablja skupaj z vodilnim obročem. Razdeljene (odprte) utore je treba uporabiti za premer palice, manjši od 30 mm. Večinoma se uporablja v težki hidravlični opremi.

Značilnosti:

1. Nizko trenje, majhna začetna odpornost, gladko gibanje, enako dinamično in statično trenje, brez plazenja;

2. zelo visoka tlačna stabilnost pod pritiskom in ostrimi pogoji;

3. Visoko življenje se lahko uporablja za mazalne tesnila brez olja;

4. Lahko se uporablja za tesnjenje medijev z nizko viskoznostjo, kot je voda;

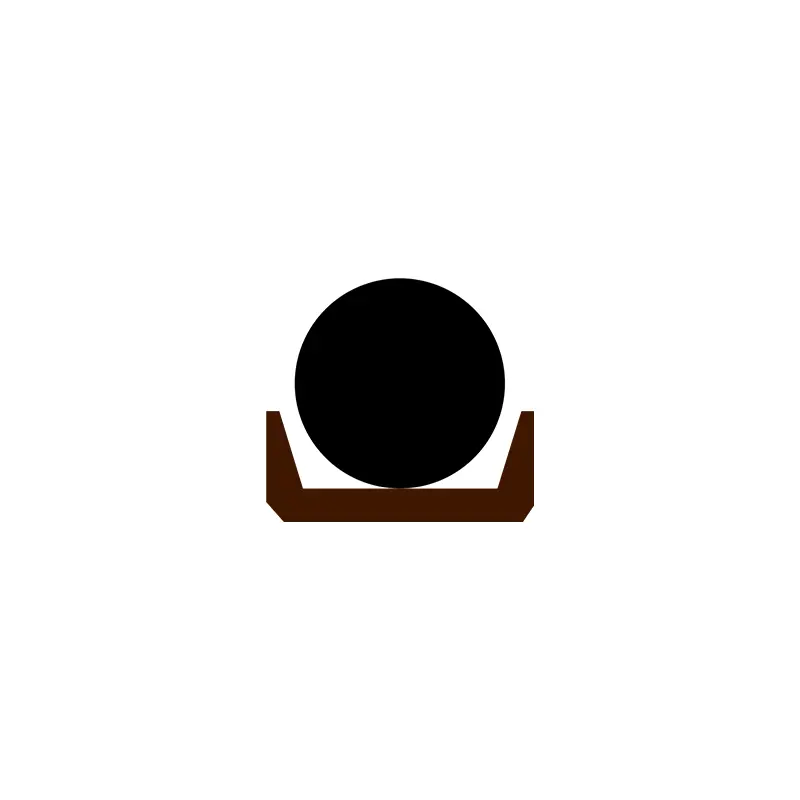

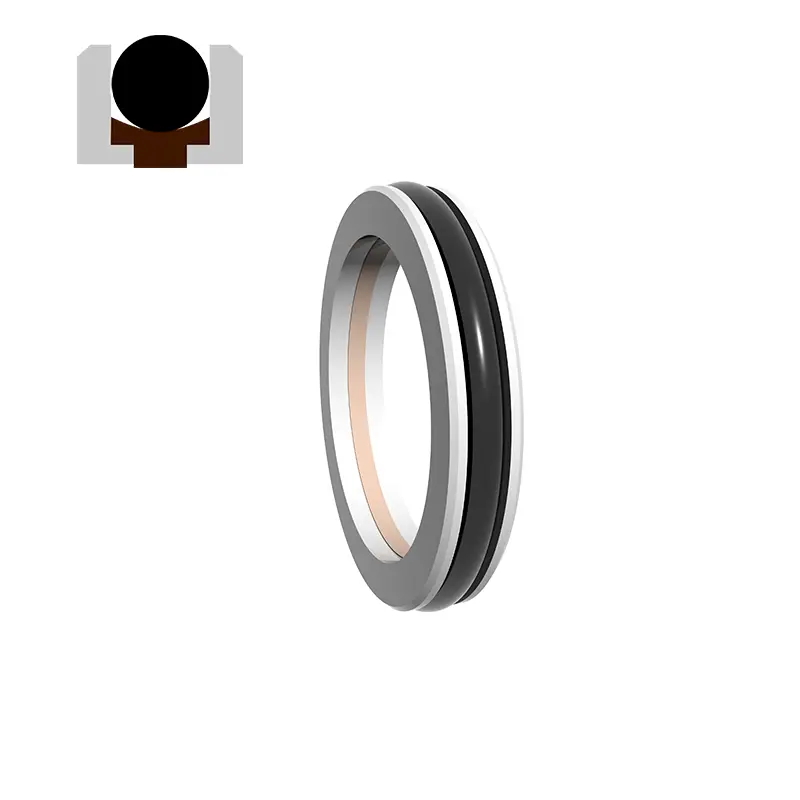

SPNC/RC13 je sestavljen iz tesnilnega obroča v obliki pokrovčka PTFE in gumijastega obroča v obliki črke O, ki je primeren za hidravlično in pnevmatsko vzajemno gibanje dvosmernega tesnjenja tlaka. Obroč v obliki črke O zagotavlja radialno silo in kompenzira obrabo tesnilnega obroča. Tesnilni prstan sprejme tanko zasnovo ustnic, ki ima dobro sposobnost nadaljnjega nadomestila, tako da je zmogljivost tesnjenja dobra in ga je mogoče namestiti v utor obroča GB12350. Razdeljene (odprte) utore je treba uporabiti za premer palice, manjši od 30 mm. Značilnosti:

1. Uporablja se lahko za hidravlično in pnevmatsko in se lahko uporablja za dvosmerno tesnjenje tlaka;

2. Nizko trenje, majhno začetno odpornost, gladko gibanje, enako dinamično in statično trenje in brez plazenja;

3. Dolga življenjska doba se lahko uporablja za mazalne tesnila brez olja;

4. majhen konstrukcijski prostor, enostavna namestitev in vzdrževanje;

RC14 je sestavljen iz trikotnega tesnilnega obroča PTFE in gumijastega obroča v obliki črke O, ki je primeren za hidravlično in pnevmatsko vzajemno gibanje enosmernega tlačnega tesnjenja. O-obroč zagotavlja radialno silo in kompenzira obrabo tesnilnega obroča. Ker tesnilni obroč sprejema tanko zasnovo ustnic, je sposobnost nadaljnjega kompenzacije boljša, zato je zmogljivost tesnjenja dobra. Split (Open) utor je treba uporabiti za premer palice manj kot 30 mm. Značilnosti:

1. Uporablja se lahko za hidravlično in pnevmatsko;

2 nizka trenja, majhna začetna odpornost, gladko gibanje, enako dinamično in statično trenje, brez plazenja;

3. Dolga življenjska doba se lahko uporablja za mazalne tesnila brez olja;

4. majhen konstrukcijski prostor, enostavna namestitev in vzdrževanje;

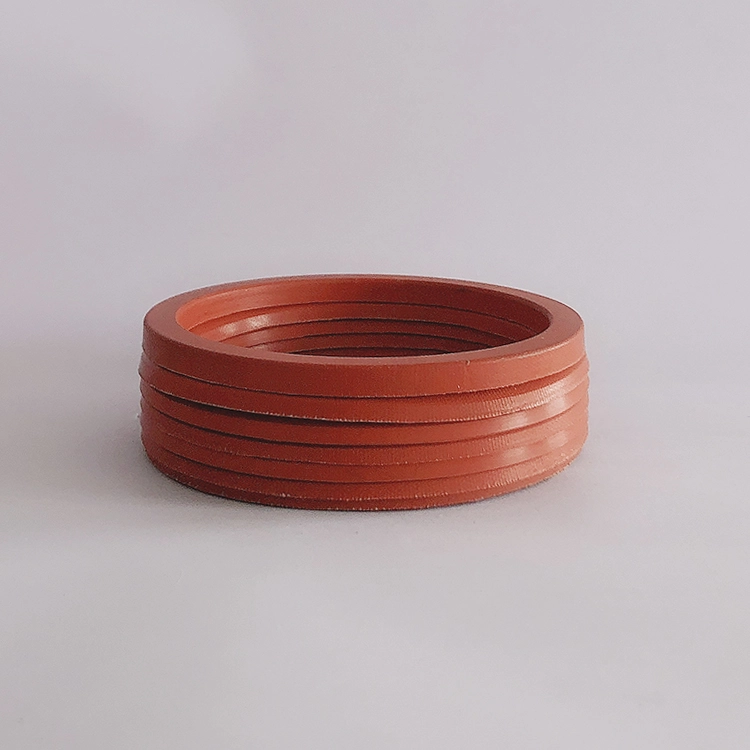

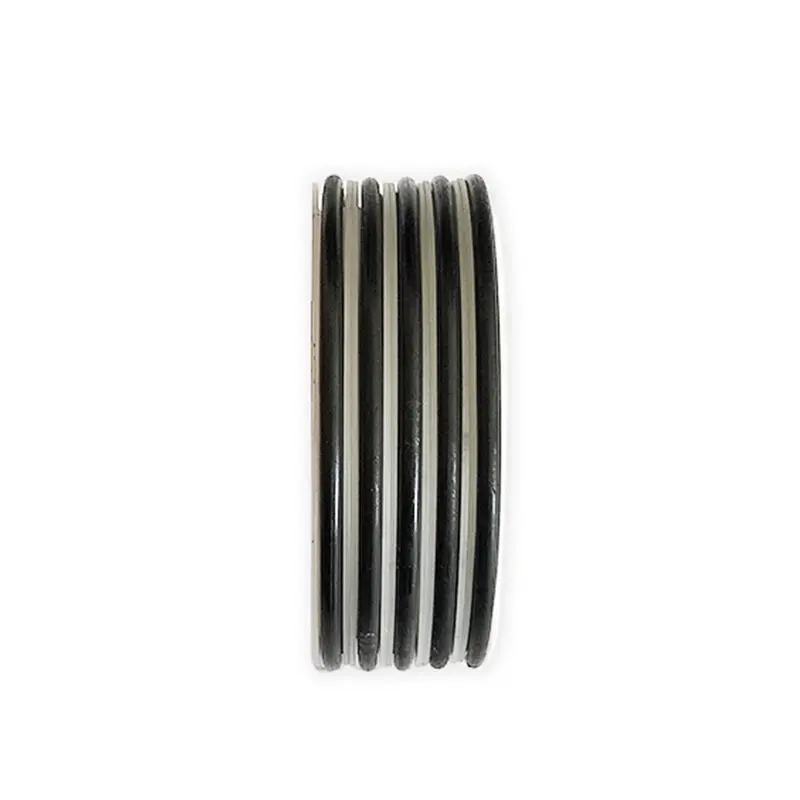

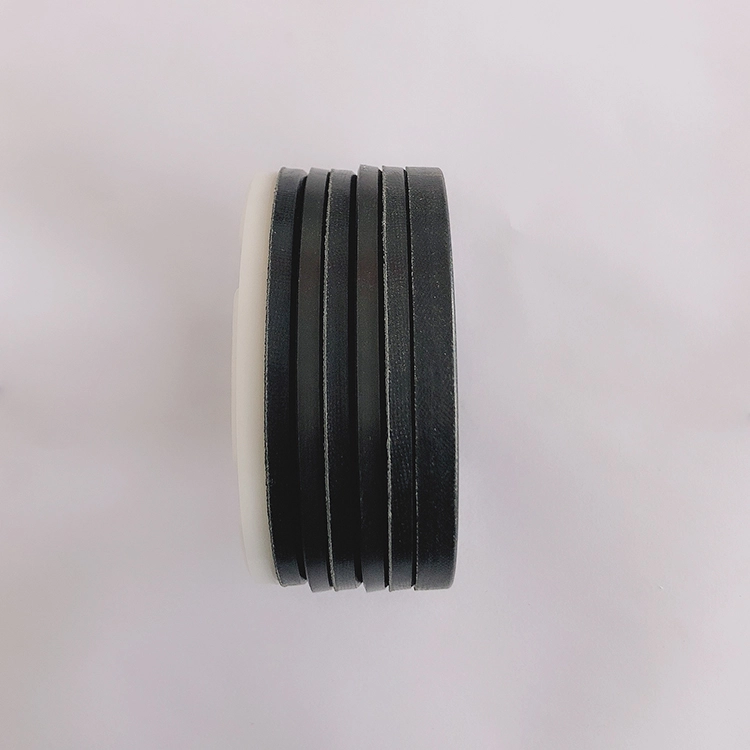

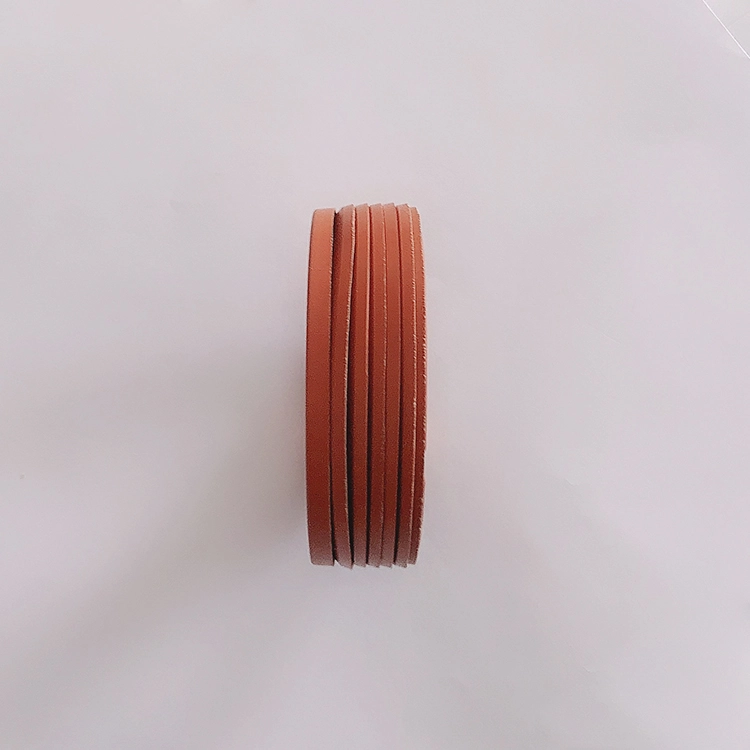

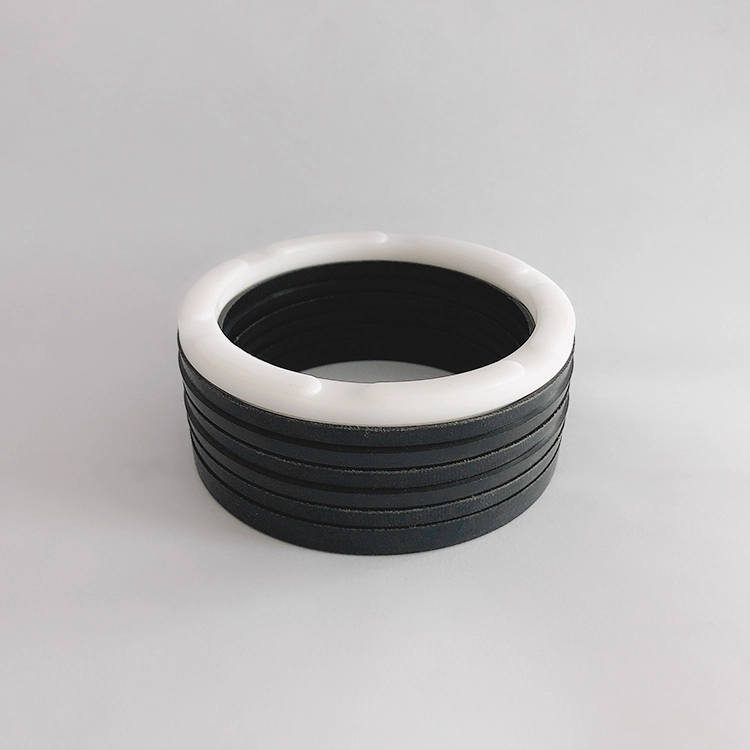

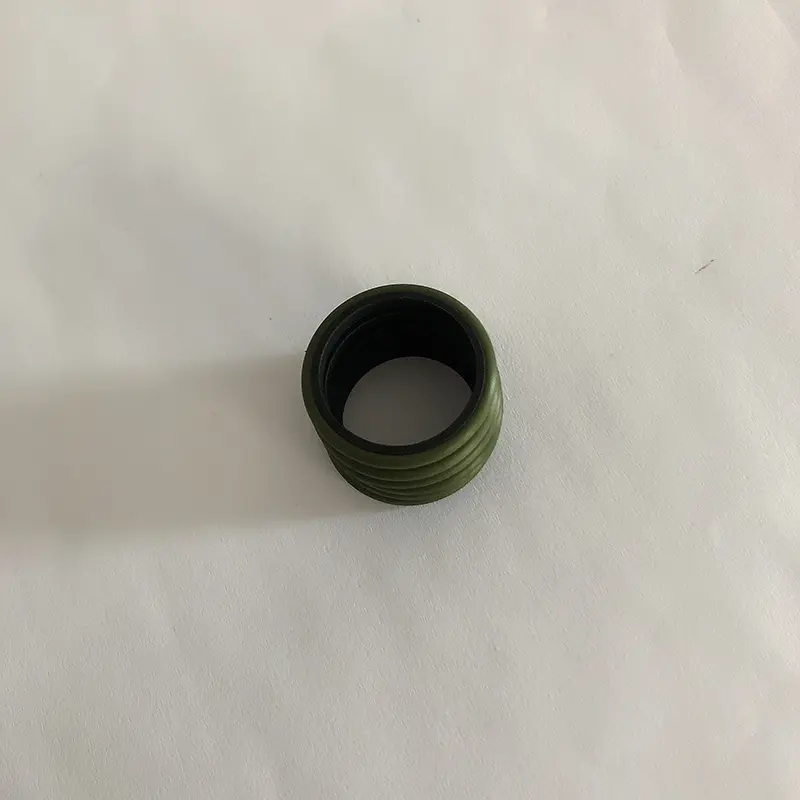

RC15 je sestavljen iz kompleta (več kot 3) tesnilnih obročev v obliki črke V, tlačnega obroča in podpornega obroča ter je primeren za hidravlično vzajemno gibanje enosmernega tlaka. Med namestitvijo je treba uporabiti maščobo, združljivo s tesnilnim materialom. Ni ga mogoče namestiti v integralni (zaprti) utor. Značilnosti:

1. Na voljo so različni materiali, ki jih je mogoče optimalno prilagoditi tako, da ustrezajo različnim namenom;

2. Uporablja se lahko v ostrih delovnih pogojih in je primeren za skoraj vse medije in ostre razmere;

3. Ima dolgo življenjsko dobo in se lahko uporablja za mazalna tesnila brez olja (razumna izbira materiala);

4. Tesnjenje in trenje je mogoče prilagoditi s prilagajanjem tesnila, osna velikost pa lahko nastavite z dodajanjem ali odstranjevanjem tesnilnega obroča v obliki črke V;

5. Učinkovito lahko deluje, tudi če je kakovost tesnilne površine slaba.

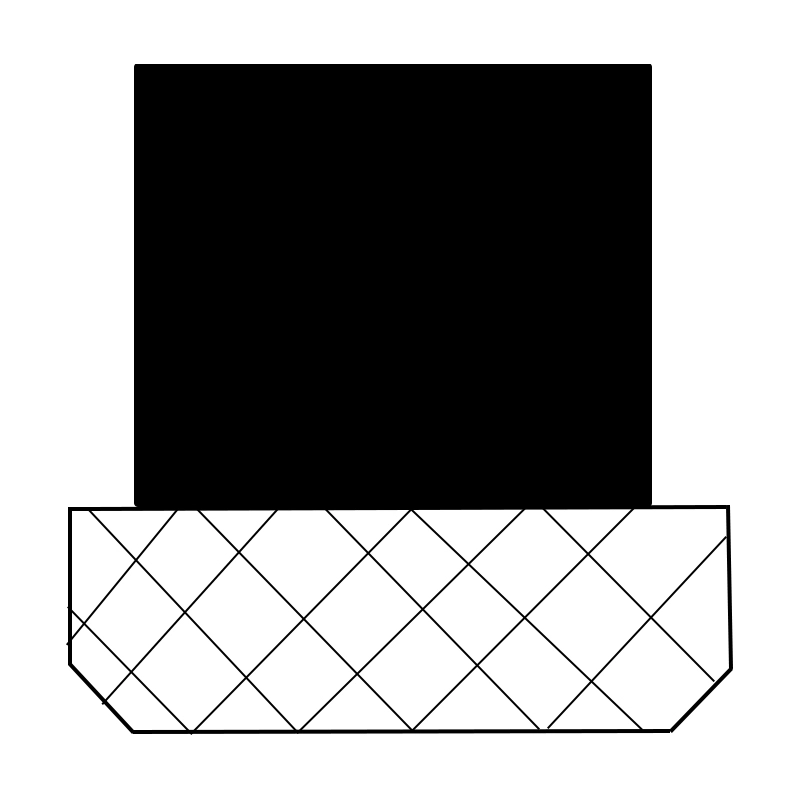

SPN je sestavljen iz napolnjenega pravokotnega tesnilnega obroča PTFE in pravokotnega gumijastega obroča, ki je primeren za hidravlično in pnevmatsko vzajemno gibanje dvosmernega tesnjenja tlaka. Pravokotni obroč zagotavlja radialno silo in kompenzira obrabo tesnilnega obroča. Razdeljene (odprte) utore je treba uporabiti za premer palice, manjši od 30 mm.

Značilnosti:

1. Nizko trenje, majhna začetna odpornost, gladko gibanje, enako dinamično in statično trenje, brez plazenja;

2. hidravlična in pnevmatska tesnila z dvojno uporabo se lahko uporabljajo za tesnjenje dvosmernega tlaka;

3. Visoko življenje se lahko uporablja za mazalne tesnila brez olja;

4. majhen konstrukcijski prostor, enostavna namestitev in vzdrževanje;

RC17 je primeren za hidravlično in pnevmatsko vzajemno tesnjenje dvosmernega tlaka. O-obroč zagotavlja radialno silo in kompenzira obrabo tesnilnega obroča. Razdeljene (odprte) utore je treba uporabiti za premer palice, manjši od 30 mm. Značilnosti:

1. Nizko trenje, majhna začetna odpornost, gladko gibanje, enako dinamično in statično trenje, brez plazenja;

2. hidravlična in pnevmatska tesnila z dvojno uporabo se lahko uporabljajo za tesnjenje dvosmernega tlaka;

3. Dolga življenjska doba se lahko uporablja za mazalne tesnila brez olja;

4. Majhen konstrukcijski prostor, enostavna namestitev in vzdrževanje:

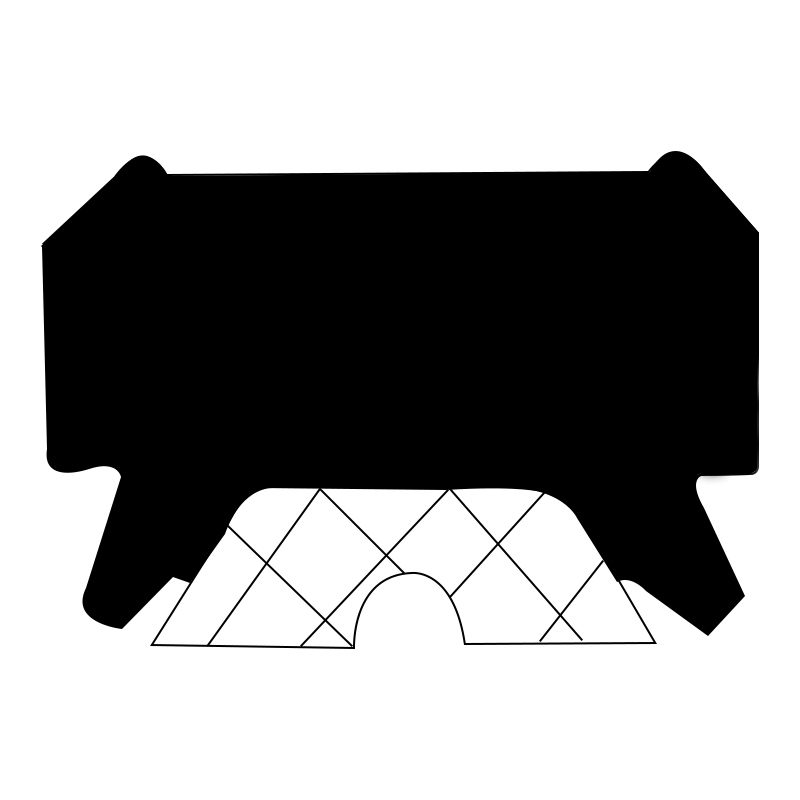

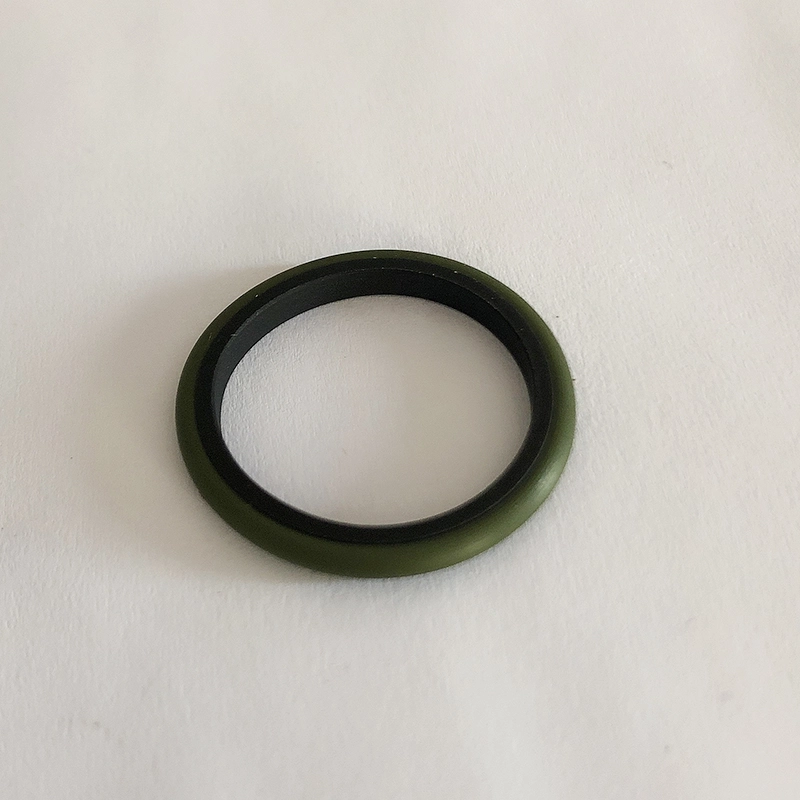

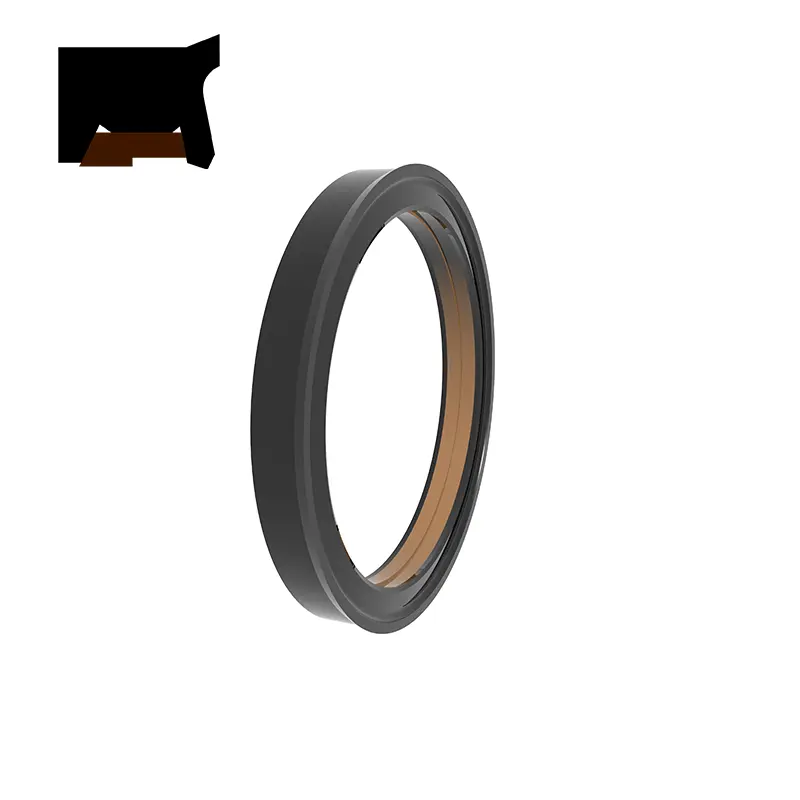

GTDI je sestavljen iz posebne oblike gume (ali poliuretana) elastomera in spremenjenega tesnilnega obroča PTFE, ima značilnosti dobrega tesnjenja, dolgega življenja, nizkega trenja itd. TDMI je sestavljen iz posebne oblike gume (ali ima dobro tesnjenje in spremenjeno PTFE in spremenjeno PTFE za tesnjenje in spremenjeno PTFE za tesnjenje in spremenjeno PTFE za tesnjenje in spremenjeno PTFE za tesnjenje in spremenjeno PTFE za tesnjenje in spremenjeno PTFE za tesnjenje in spremenjeno PTFE za tesnjenje in spremenjeno PTFE za tesnjenje in spremenjeno PTFE za tesnjenje in spremenjeno PTFE za tesnjenje in spremenjeno PTFE za tesnjenje in spremenjeno PTFE za tesnjenje in spremenjeno PTFE za tesnjenje in spremenjeno PTFE za tesnjenje in spremenjeno PTFE tesnilno obroč plazenje itd. GGDI je sestavljen iz tesnilnega obroča, napolnjenega s PTFE, dveh plastičnih podpornih obročev v obliki črke L in elastične sile O-obroč ter ima značilnosti dobrega tesnjenja, dolge življenjske dobe, nizkega trenja, brez plazenja itd.

Tesnilni obroč BD tipa je tesnilo batne palice, ki se uporablja predvsem za tesnjenje ploščic, batnih palic, kovačev in hidravlične opreme za sprehajalno opremo. Značilnosti:

1. Neobčutljivo na vibracijske obremenitve in vrhove tlaka

2. dobra sposobnost proti ekstruziji

3. Boljše tesnjenje pod tovorom in nizko temperaturo

4. Primerno za ostre delovne pogoje

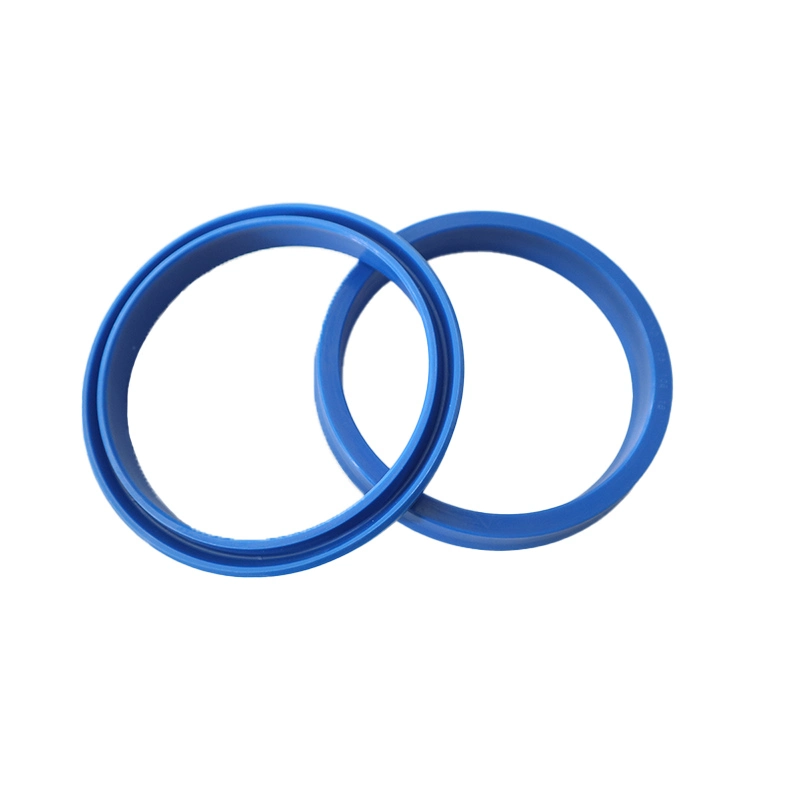

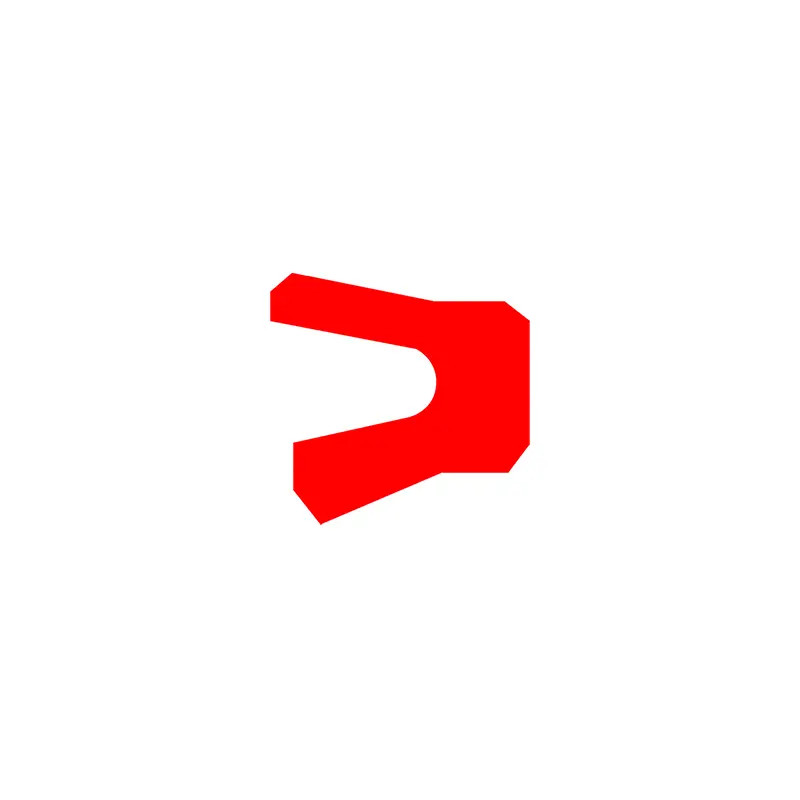

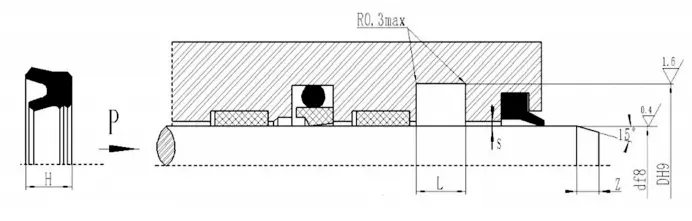

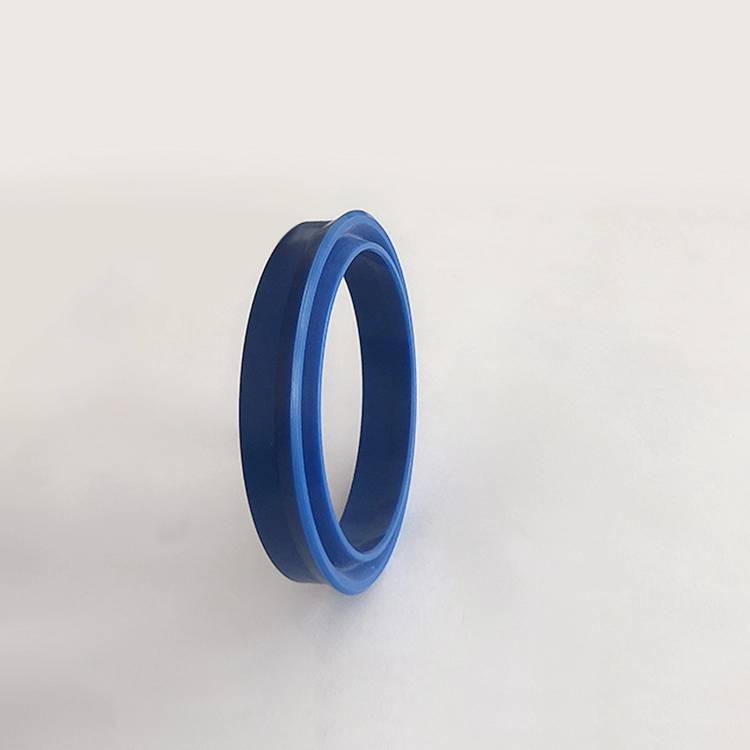

Tesnilni obroč tipa YXD za gred je asimetrično tesnilo, ki se uporablja posebej na batni palici. Primerno je za enosmerno tesnjenje hidravličnega vzajemnega gibanja in ima dobro tesnjenje. Ko se uporablja pod 12 ~ 32MPA, je pri peti potreben zadrževalni obroč. Utor je v skladu s standardom JB/ZQ4265-97. Njegove značilnosti:

1. Uporablja se za svetlobne in srednje obremenitve;

2. Dobra zmogljivost tesnjenja tako za visokotlačni kot za tesnila z nizkim pritiskom;

3. Na voljo so različni materiali, zmogljivost srednje odpornosti pa je obsežnejša;

4. preprosta struktura in enostavna namestitev in vzdrževanje.

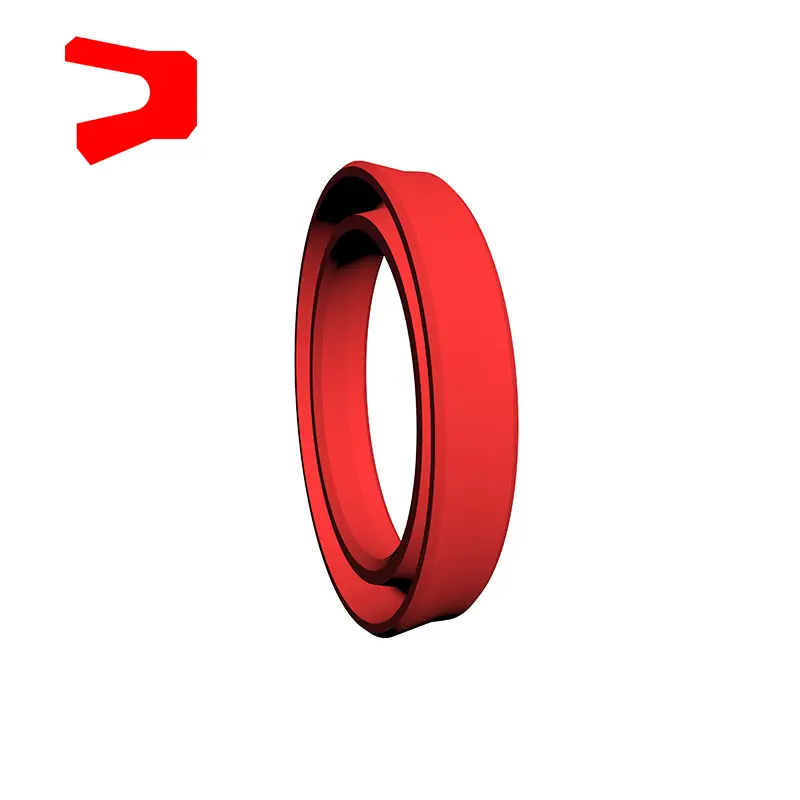

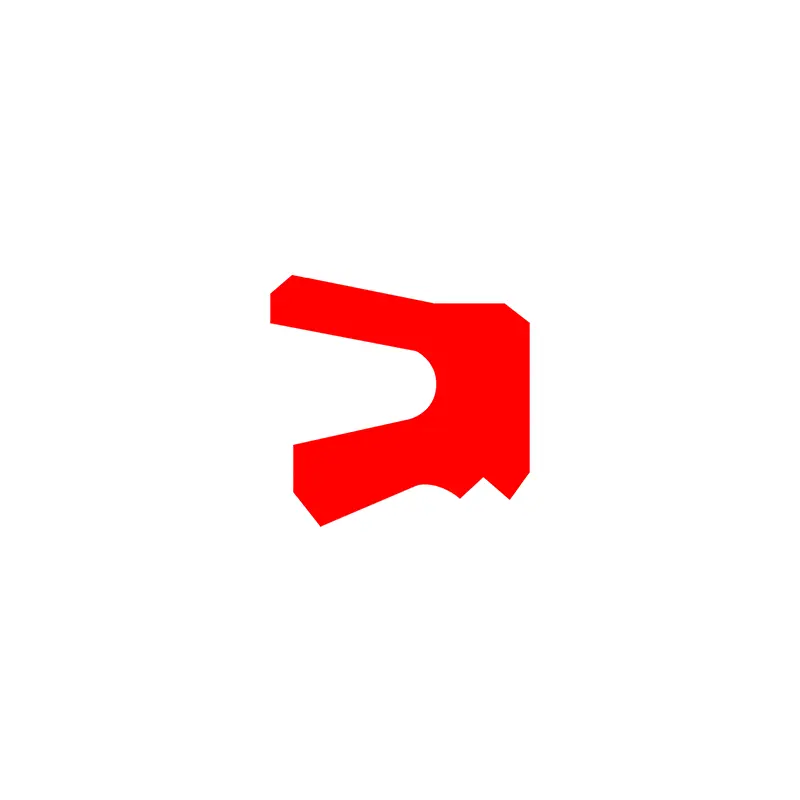

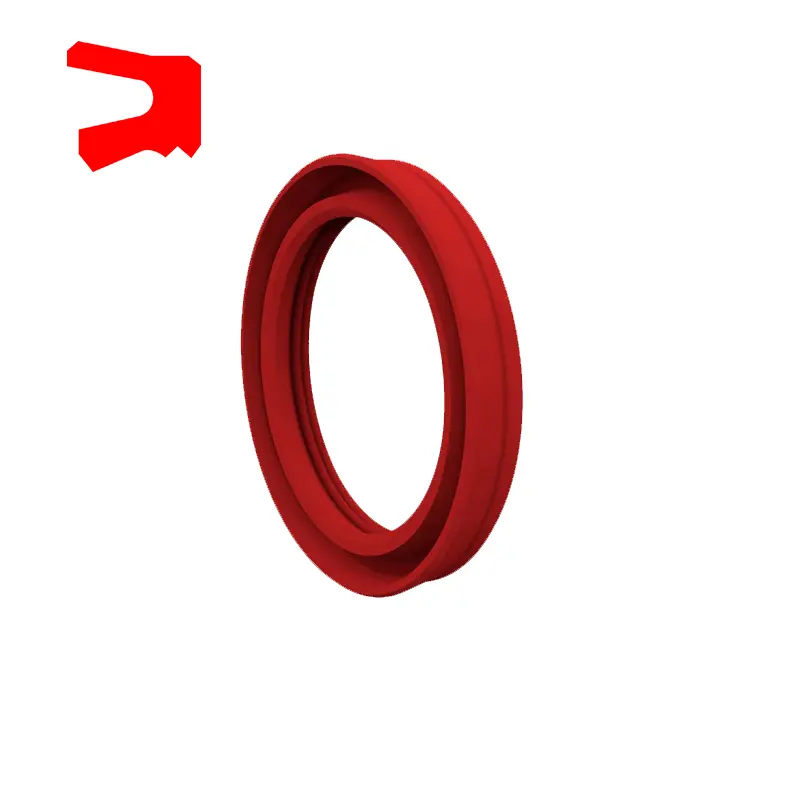

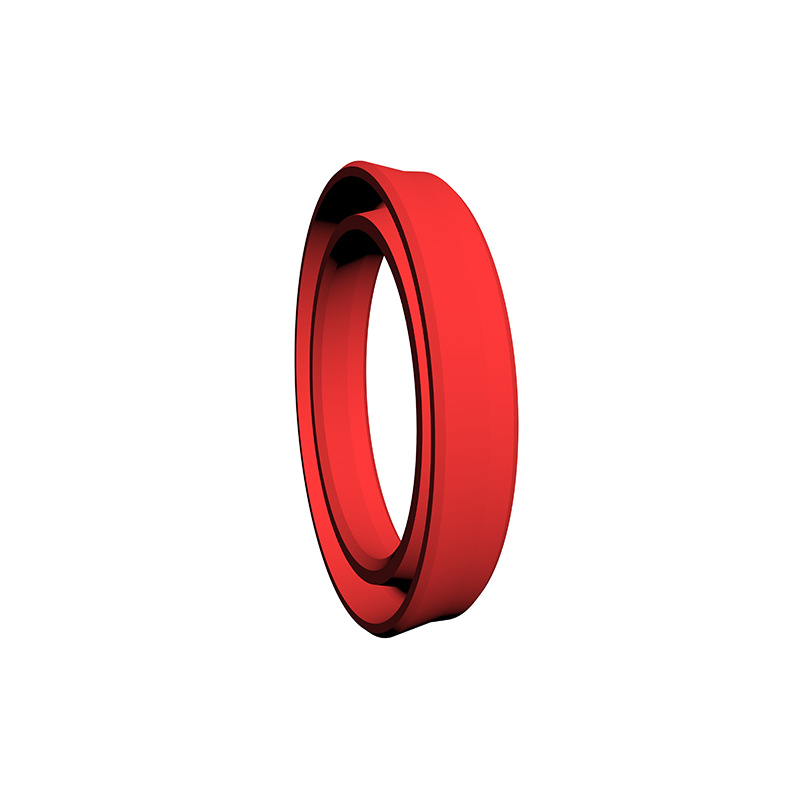

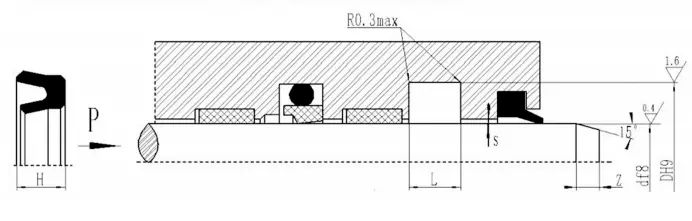

RCUR tesnilni obroč je asimetrično tesnilo, ki se uporablja posebej na batni palici, primerno za enosmerno tesnjenje hidravličnega vzajemnega gibanja, z dobro zmogljivostjo tesnjenja. Utor je v skladu s standardom ISO5597. Uporablja se kot pomožno tesnilo v tesnilnem sistemu. Njegove značilnosti:

1. Dobra statična in dinamična zmogljivost tesnjenja;

2. Močna sposobnost preostalega preostalega olja v dinamičnih pogojih;

3. Preprosta struktura in enostavna namestitev in vzdrževanje.

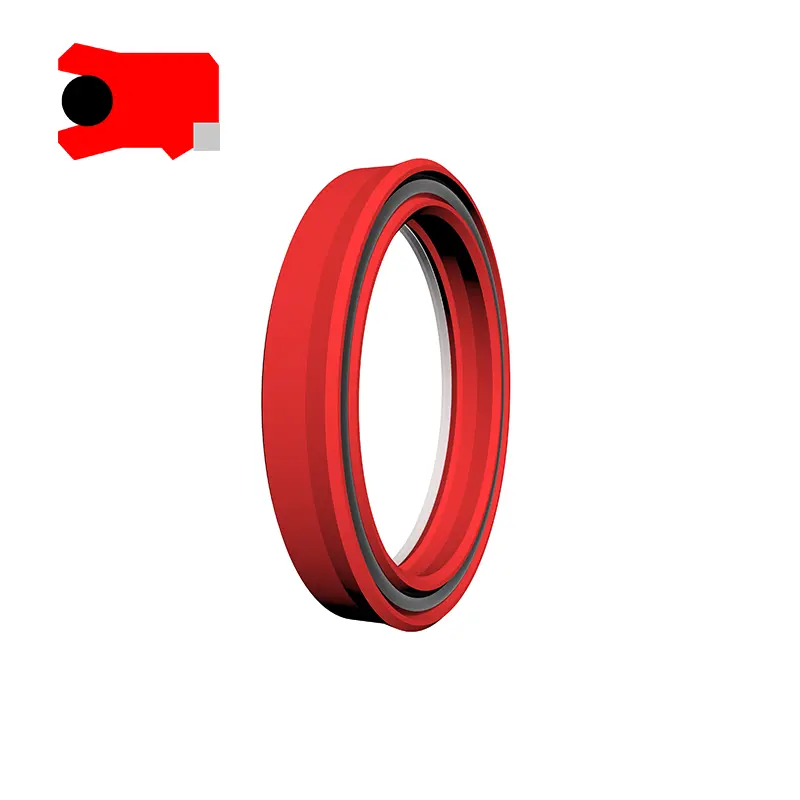

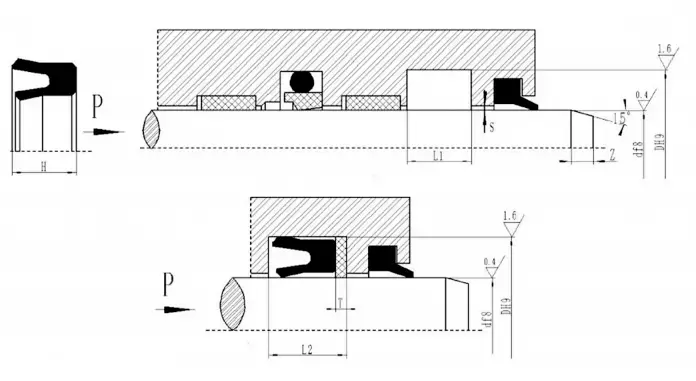

RCUSR tesnilni obroč je asimetrično tesnilo, ki se uporablja posebej na batni palici, s pomožno ustnico na notranji strani tesnilnega obroča. Primerno je za enosmerno tesnjenje hidravličnega vzajemnega gibanja in ima dobro tesnjenje. Utor je v skladu s standardom ISO5597. Uporablja se lahko sam ali kot pomožno tesnilo v tesnilnem sistemu. Njegove značilnosti:

1. Dobra statična in dinamična zmogljivost tesnjenja;

2. Nizko trenje, gladko gibanje, močna sposobnost preostalega olja v dinamičnih pogojih;

3. Preprosta struktura in enostavna namestitev in vzdrževanje.

Funkcije in aplikacije izdelka:

Izbira materiala

1. Izberete lahko podporne materiale O-obroča: R01 Nitrile guma (NBR), RO2 FluoroRubber (FKM), ETC.

2. Materiali za tesnjenje obroča: PTFE2, PTFE3, PTFE4, PU itd.

Izbira materiala RC15

1. Tlačni obroč Material: politetrafluoroetilen, nitrilna krpa, fluororubber tkanina, najlon, polioksimetilen

2. V-obroč Material: politetrafluoroetilen, nitrilna guma, nitrilna krpa, fluororubber, fluororubber tkanina, poliuretan

3. Podporni obročni material: tkanina nitrila, fluororubber tkanina, najlon, polioksimetilen, politetrafluoroetilen

RCUR -izbirna materiala poliuretan (PU)

Primer naročanja:

Naročni model RC11-40X55.1x6.3-PTFE3-R01

Naročni model RC11-B-40X55.1X6.3-PTFE3-R02

Model-Rod Diameter X Groove Diameter X Groove Širina PTFE3-modificirana koda materiala PTFE R01, R02-O-obroč materialne kode

Naročite model RC12-40x55x7.5 —PTFE3-R01

Model-Rod Diameter x Groove Premer x Širina žleba PTFE3-modificirana tetrafluoroetilenska koda materiala R01-RECTANGULAR

Naročite model RC13-80-PTFE3-R01 ali SPNC-80-PTFE3-R01

RC13/SPNC-Model 80-Shaft Sheme D PTFE3-PTFE Materialna koda R01-O-obroče koda materialne kode

Naročite model RC14-80-PTFE3-R01

RC14-model premer 80-shaft D PTFE3-PTFE materialna koda R01-O-obroč koda materiala

RC15

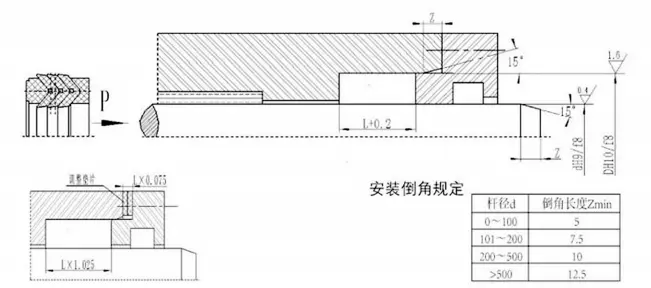

Primer naročanja RC15-A-40X55X22.5RC15-A-model DXDXL Predpisi o namestitvi

Kombinirano tesnilo v obliki črke V doseže najboljše stanje tesnjenja in trenja s prilagoditvijo osne velikosti tesnila. Začetna obraba po dolgoročnem delovanju se lahko razširi s prilagajanjem osne velikosti. Priporočljivo je, da je nastavljiva osna velikost tesnilne votline zasnovana tako, da je 1,025L, količina nastavitve pa 7,5%L.

Spn

Naročite model SPN-D*D*L-PTFE3-R01 Premer palice*Premer utora*

SPN model PTFE3-modificiran PTFE koda materiala R01-RECTANGULAR RUG

RC17

Naročite model RC17-D*D*L-PTFE3-R01 Premer palice*premer utora*

GTD

TDMI

Ggdi

Bd

Naročite model BD40*55*11.4 Premer palice × premer žleba × višina tesnila

Yxd

Naročite model YXD63X75X14 -R01 Premer palice × premer žleba × višina tesnila - koda materiala

RCUR

Naročite model RCUR63X73 × 10 palic Premer × premer žleba × višina tesnila

Naročite model RCUSR63X73X6 Premer palice × premer žleba × višina tesnila
