Hidravlična tesnila za luknje bata

Za samozavest lahko kupite hidravlične tesnila za luknje iz kitajskega proizvajalca Ruichen SEALS. Naše bogate izkušnje v industriji in stranko usmerjena filozofija omogočajo, da ima ta vrsta izdelka različne materialne in strukturne kombinacije, ki pokrivajo različne delovne pogoje, ki zahtevajo tesnila, nizko trenje, visoko življenjsko dobo, dobro tesnjenje, nekatere pa lahko tudi rešijo težave z namestitvijo.

Pošlji povpraševanje

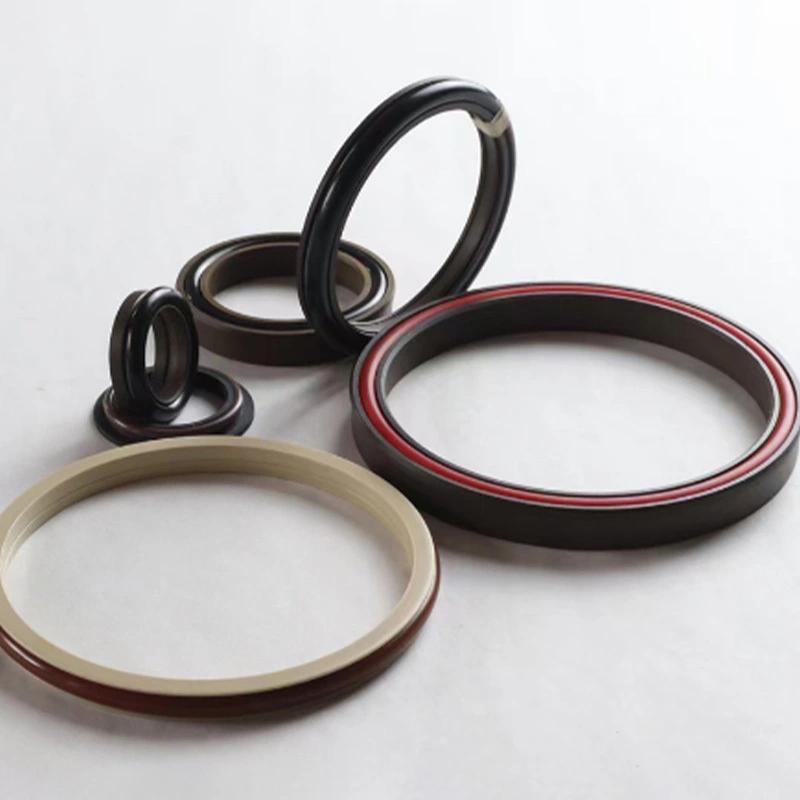

Opis izdelka

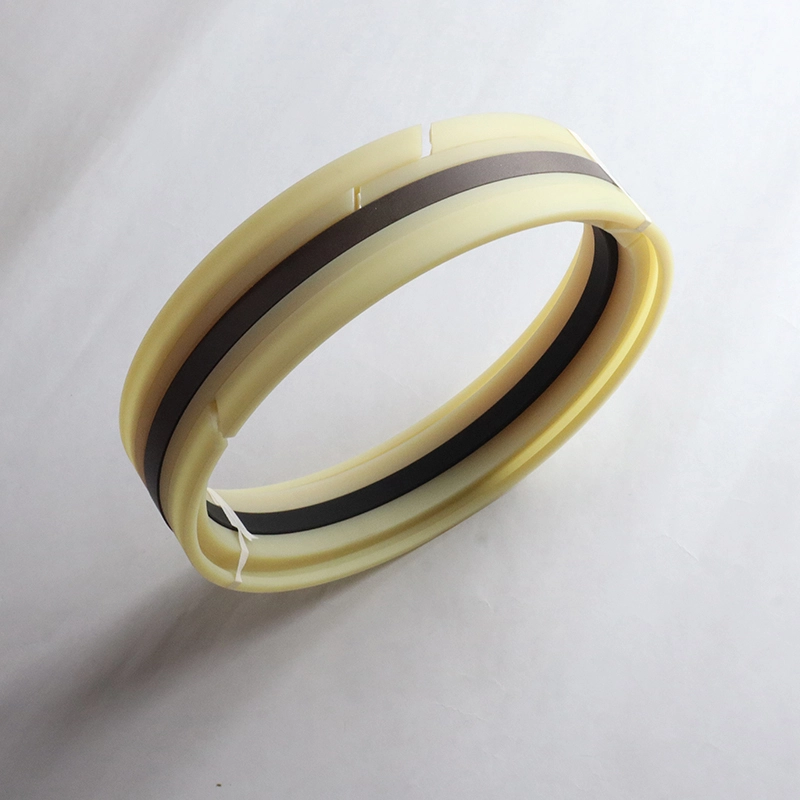

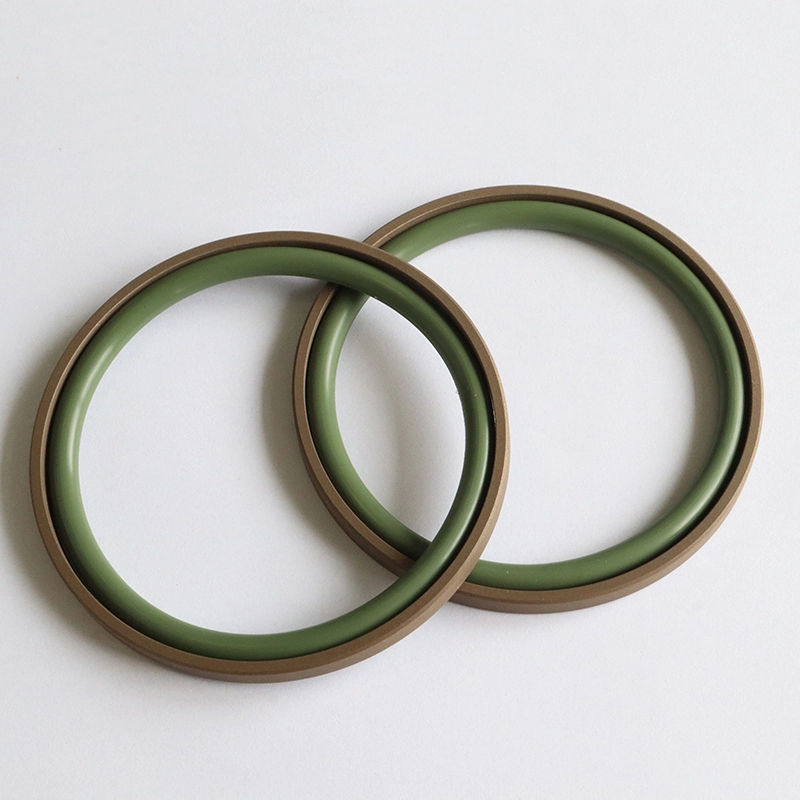

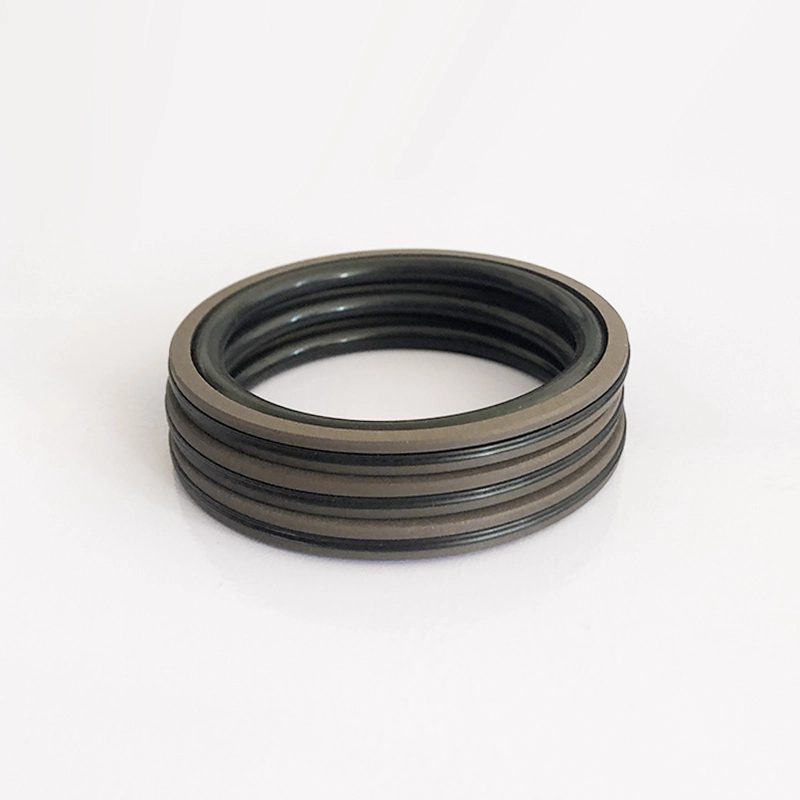

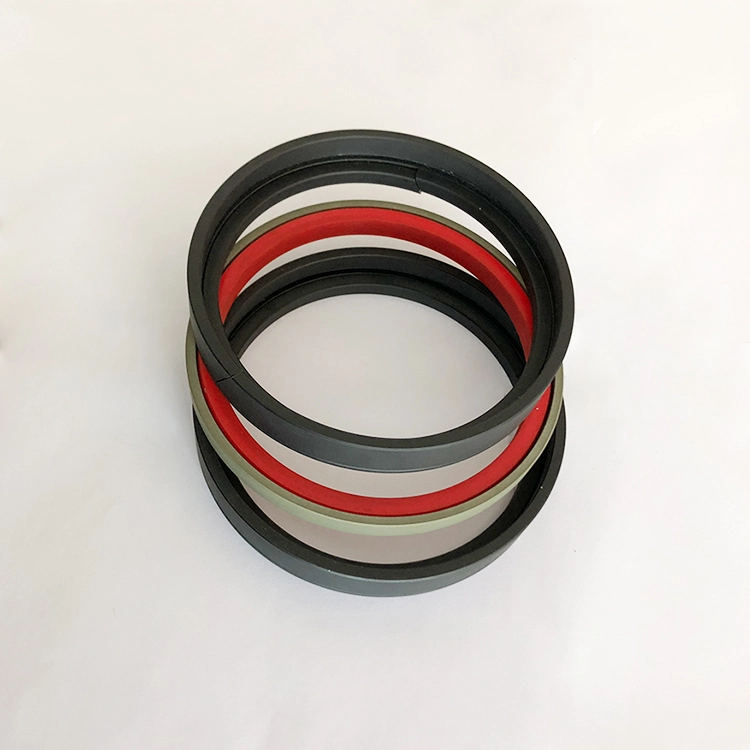

Hidravlična tesnila za luknje bata, v našem tovarniškem in raziskavah in razvoju, obstajajo razdeljeni modeli in tipi, vsak s svojimi lastnostmi, vendar smo dosegli strog nadzor kakovosti.

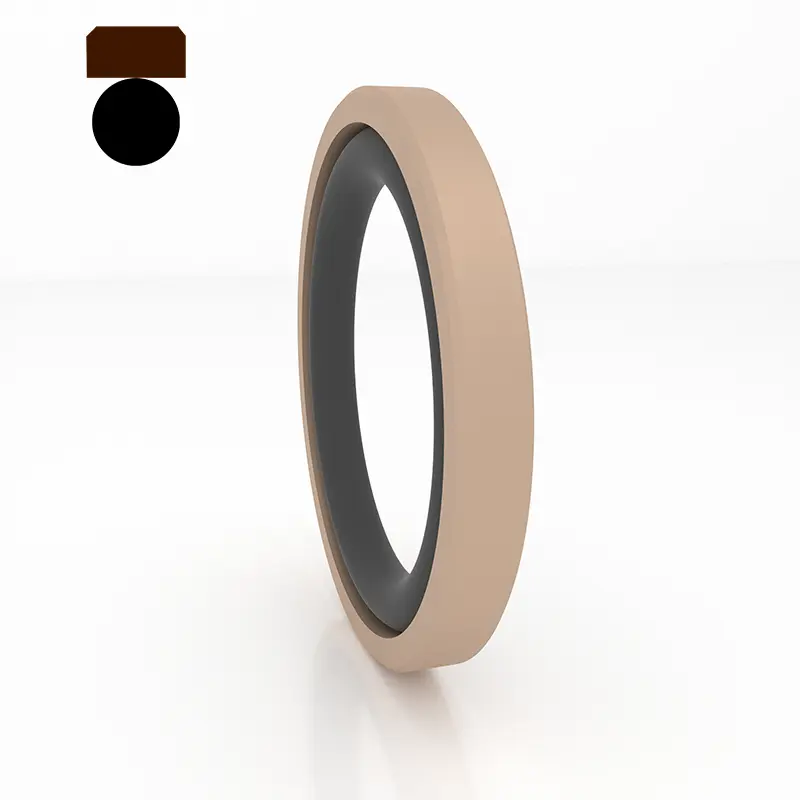

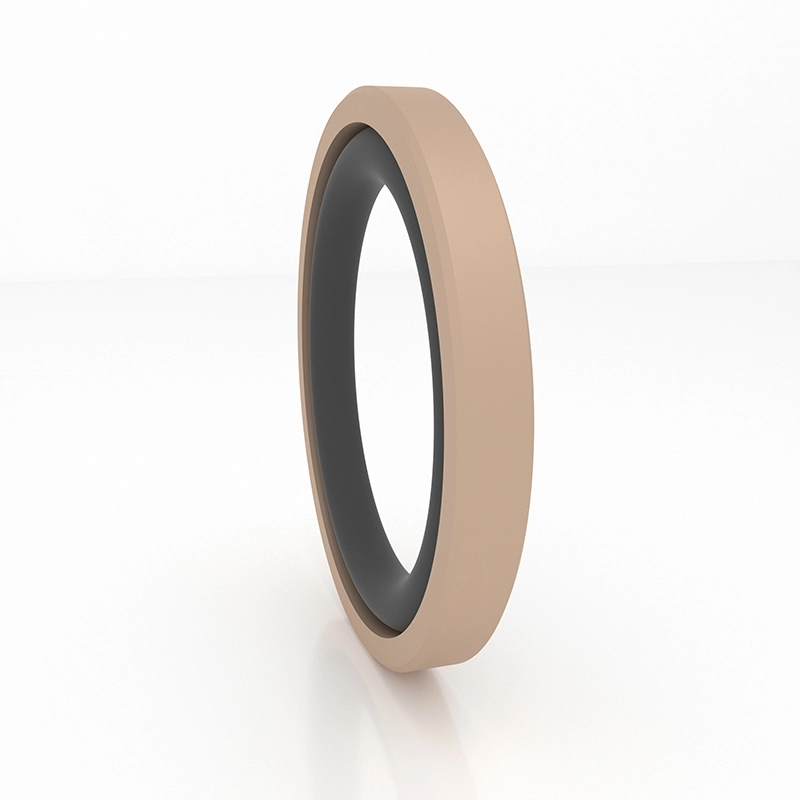

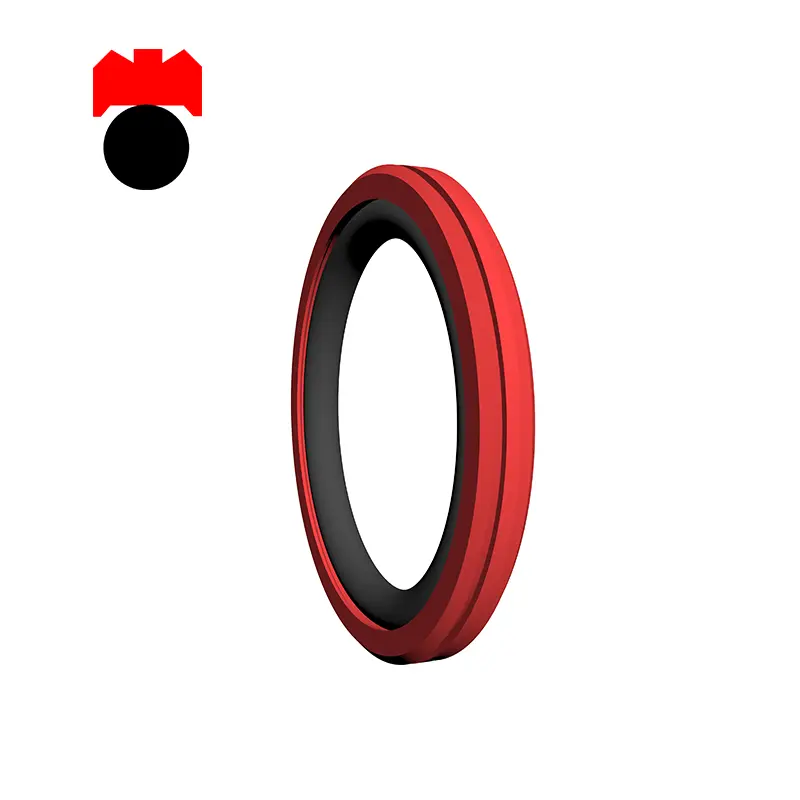

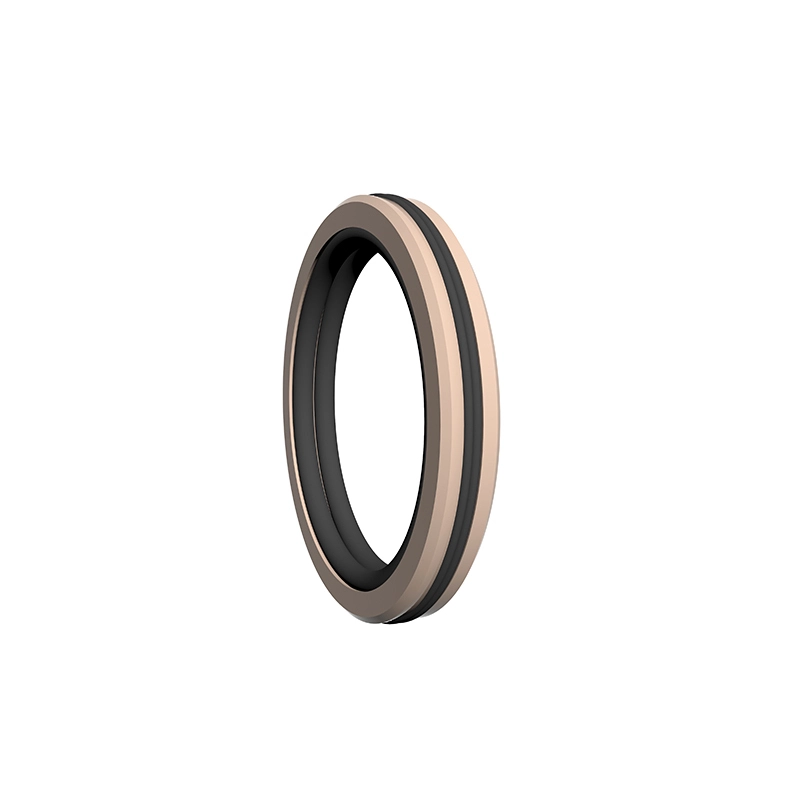

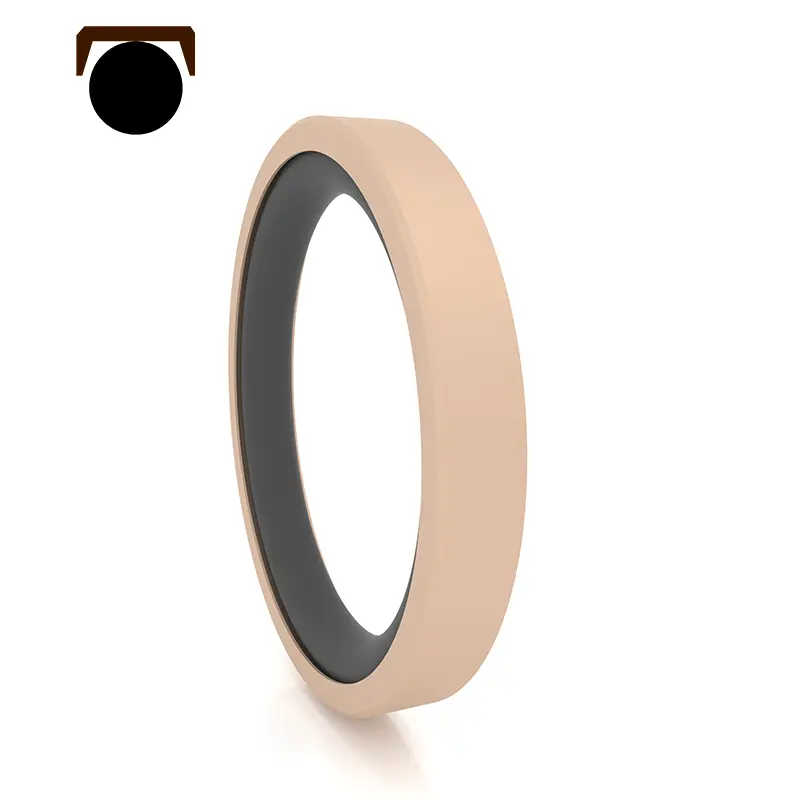

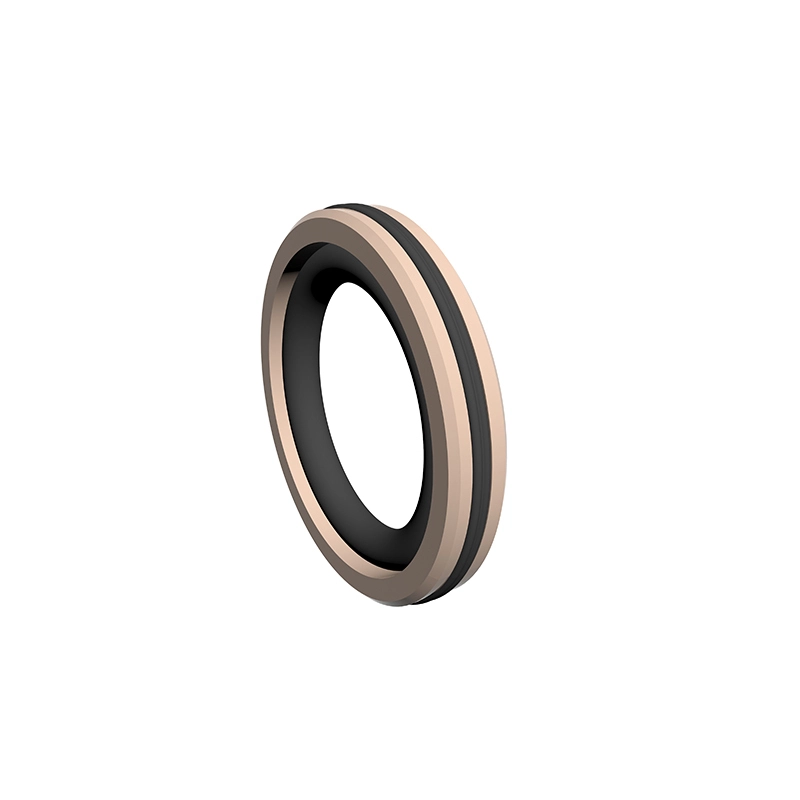

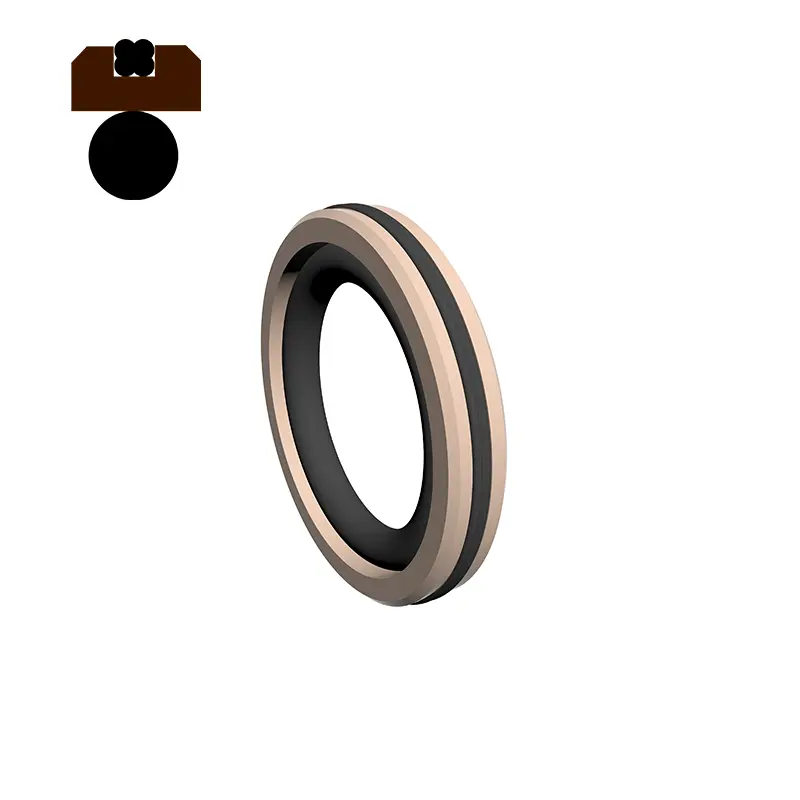

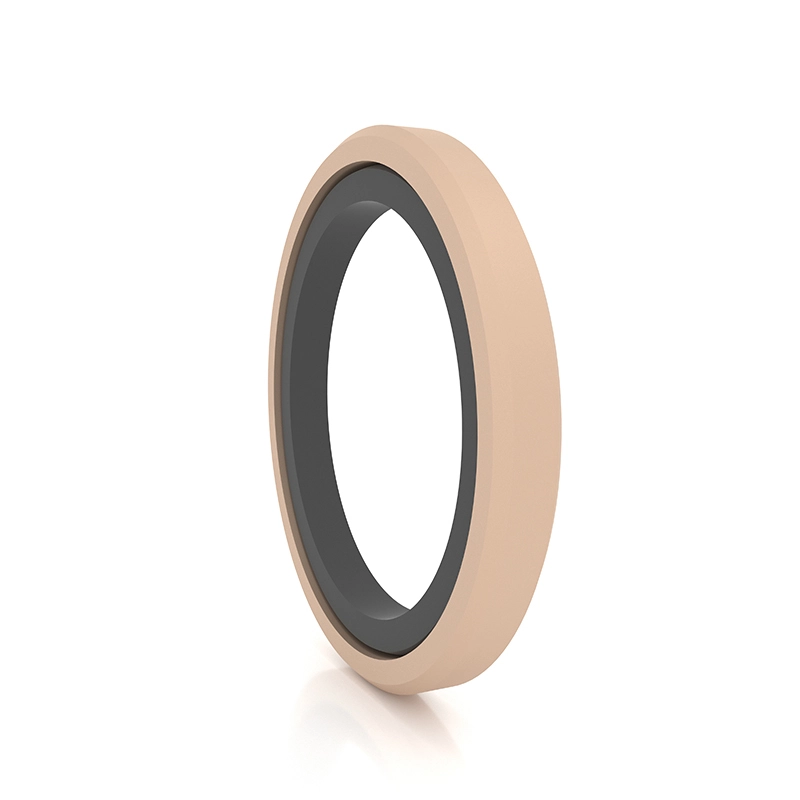

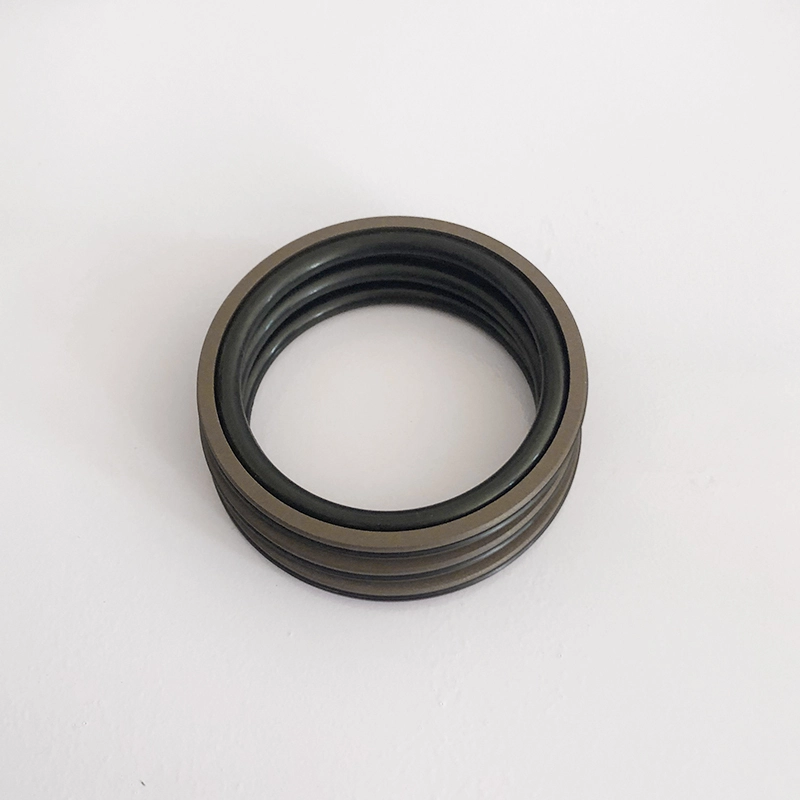

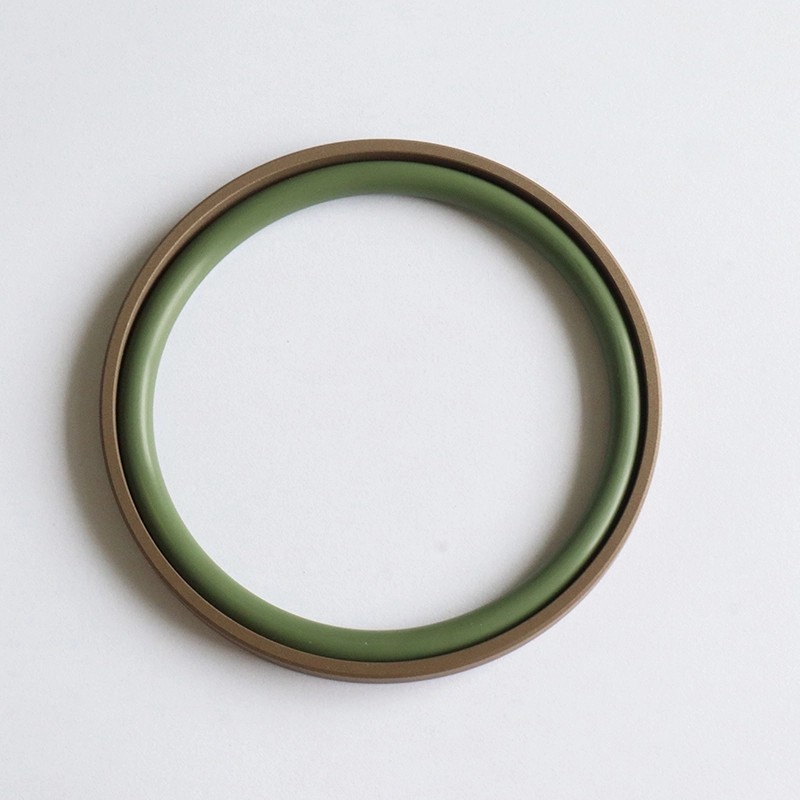

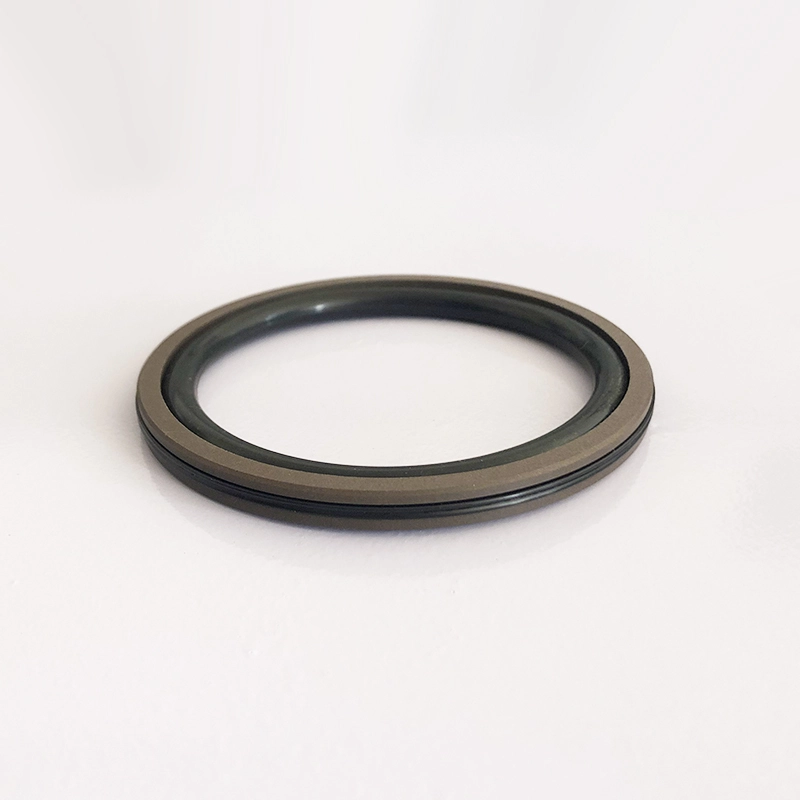

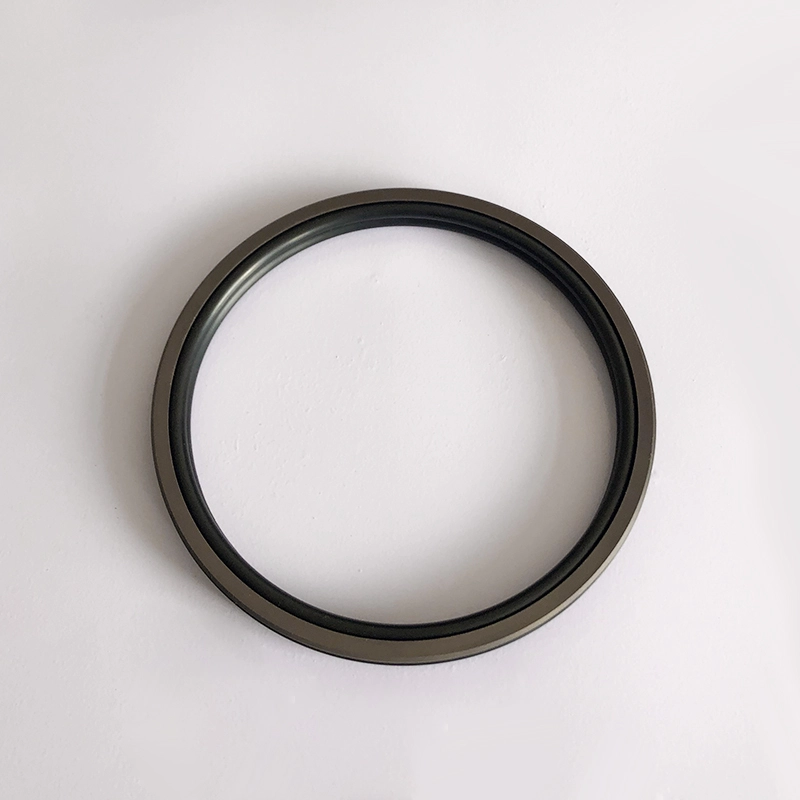

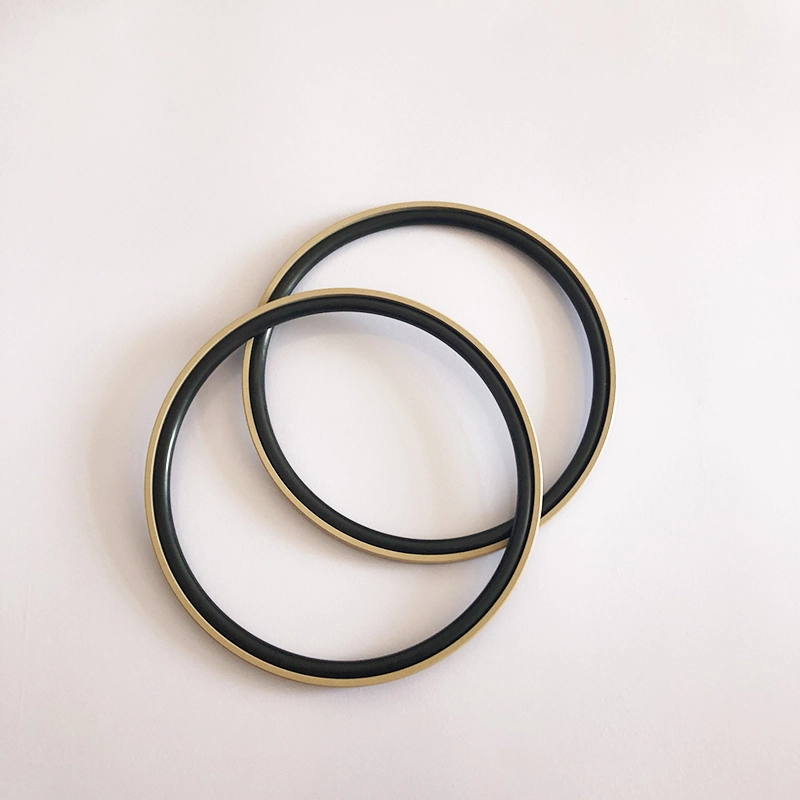

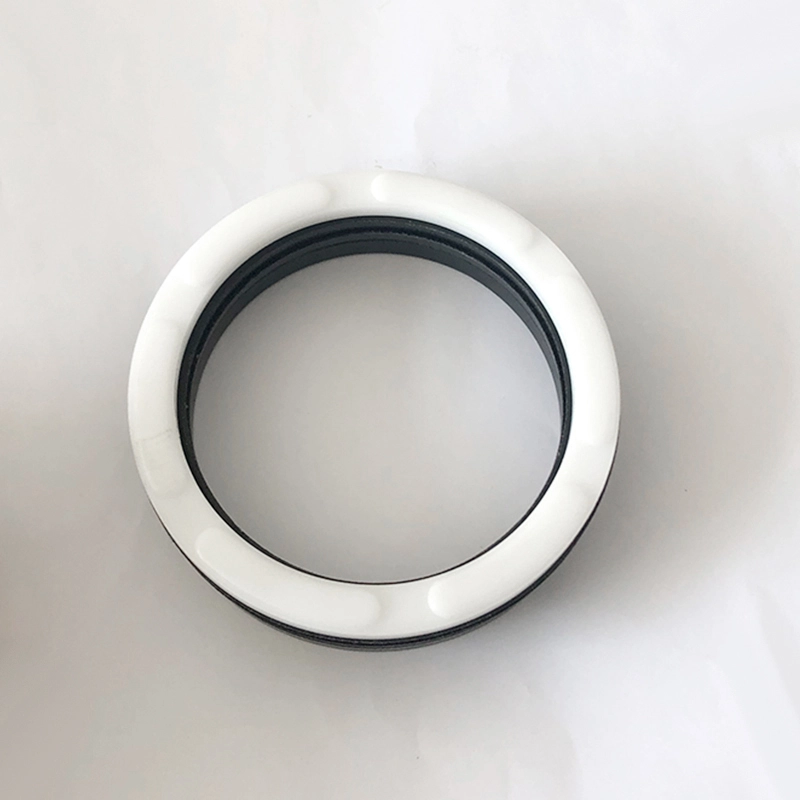

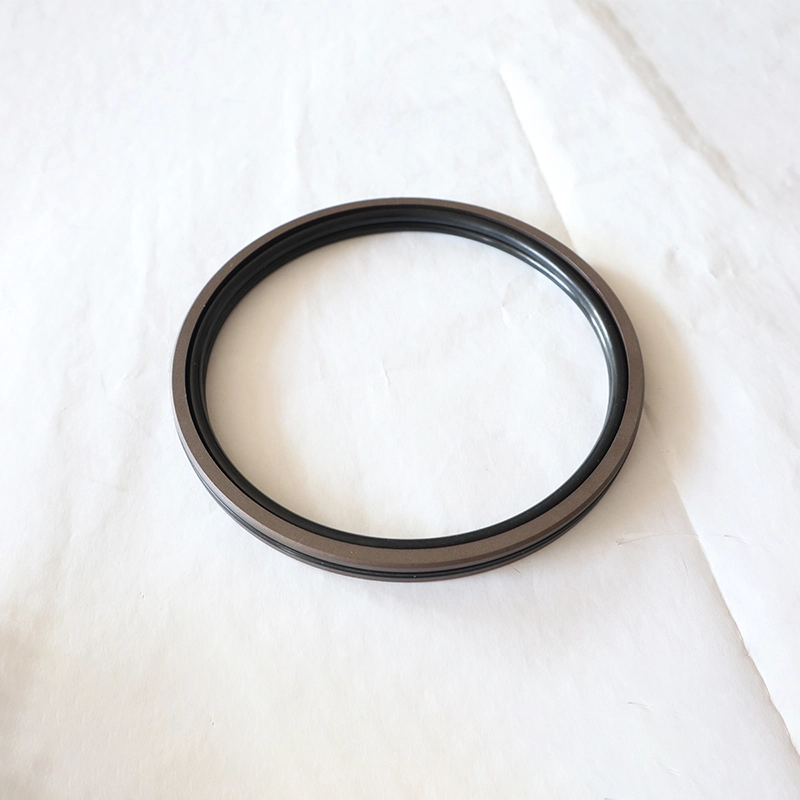

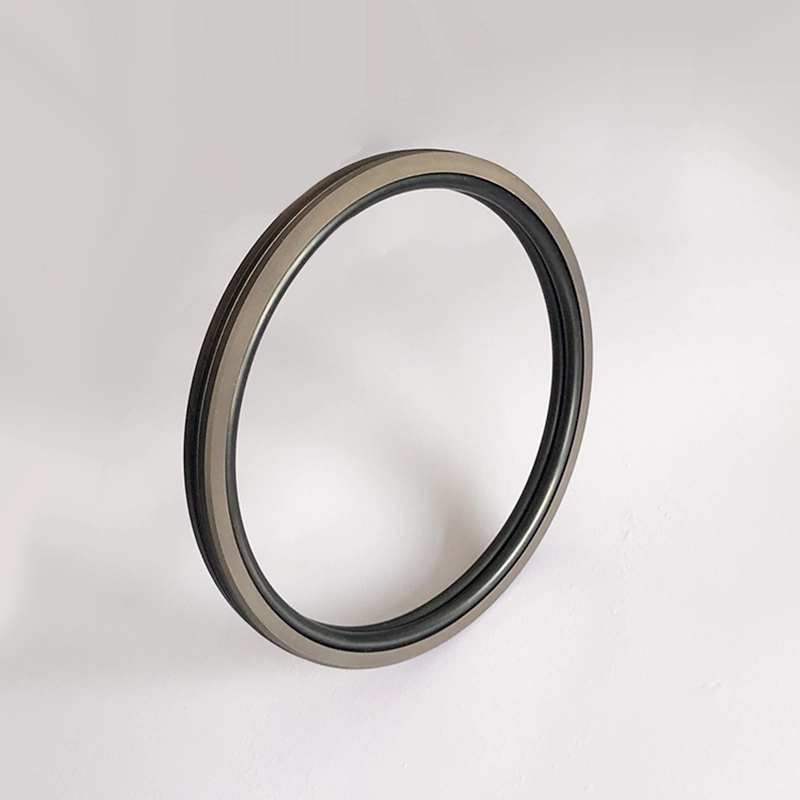

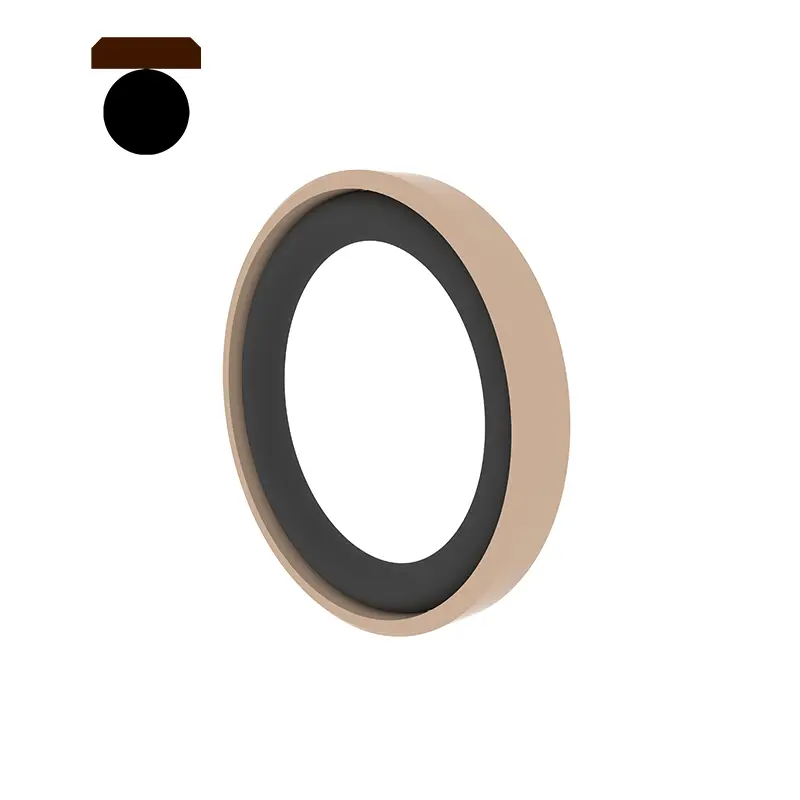

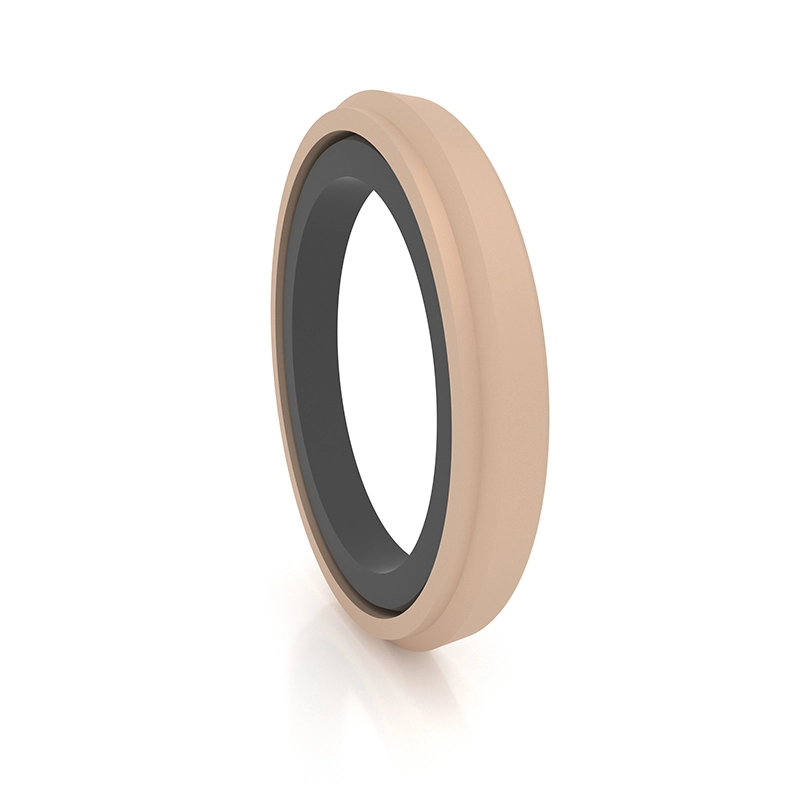

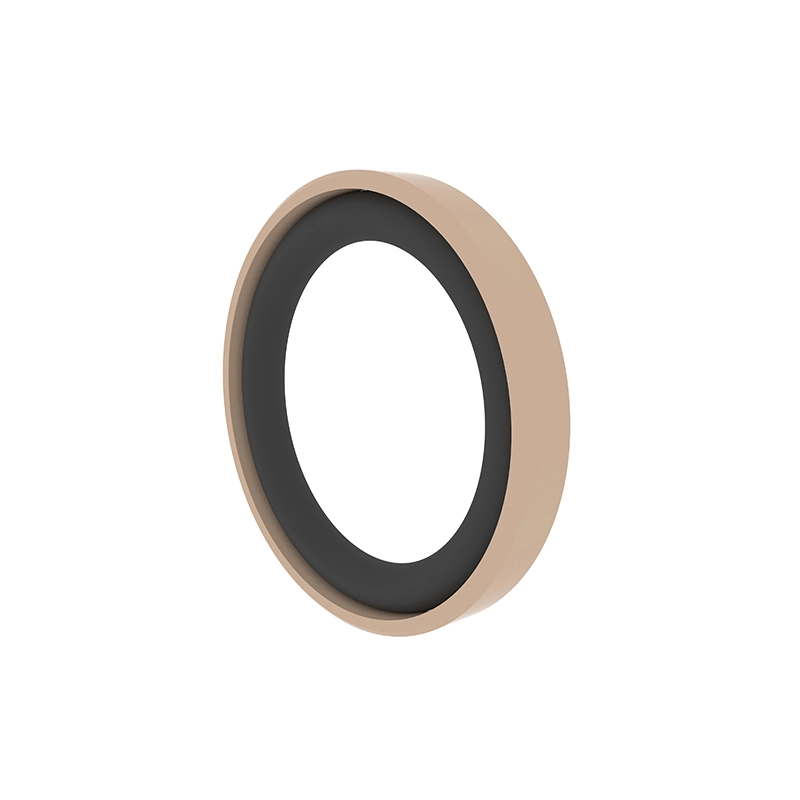

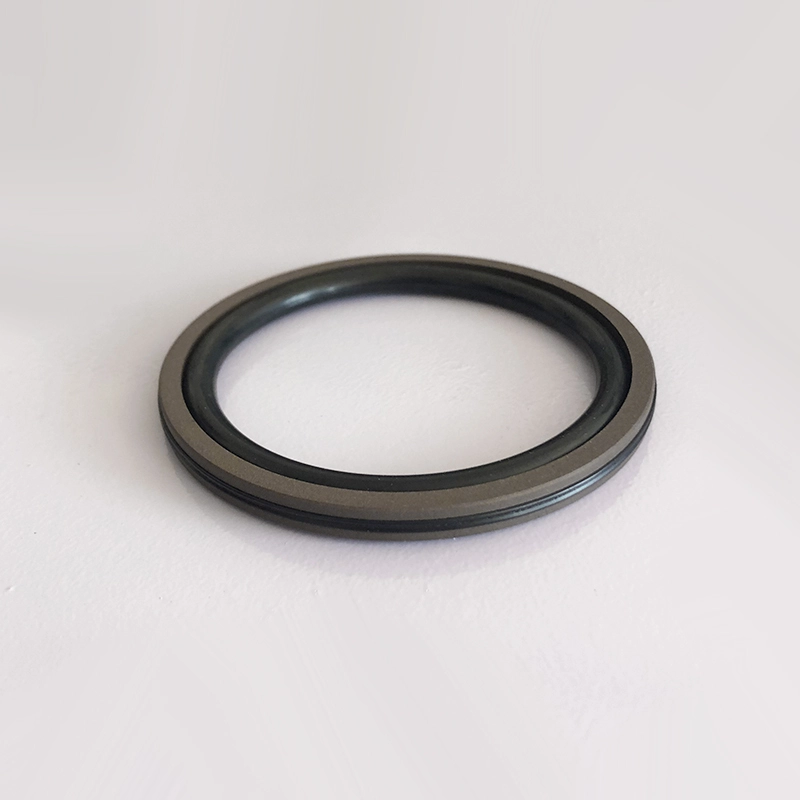

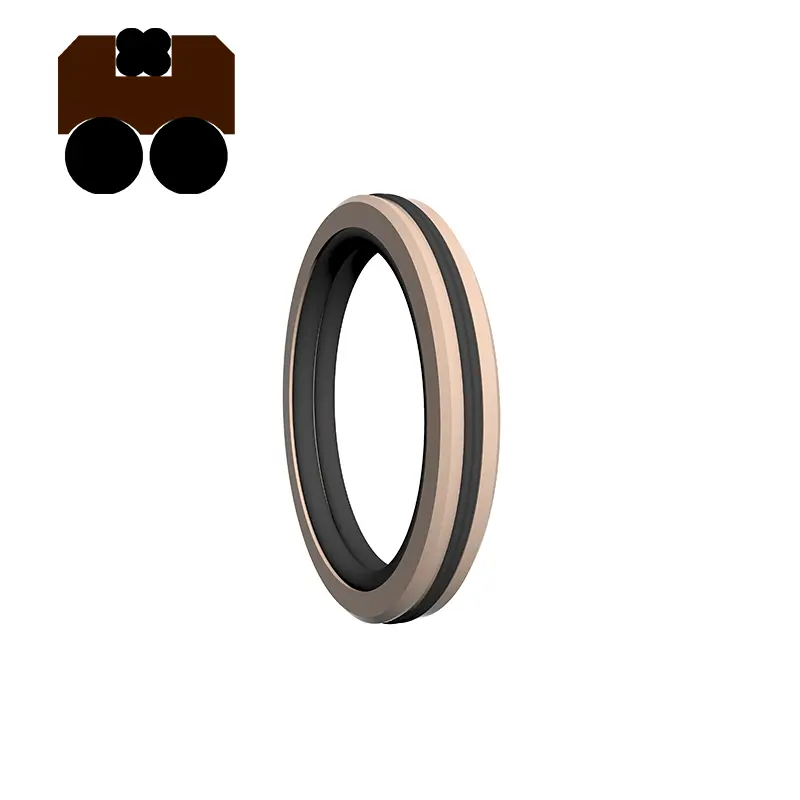

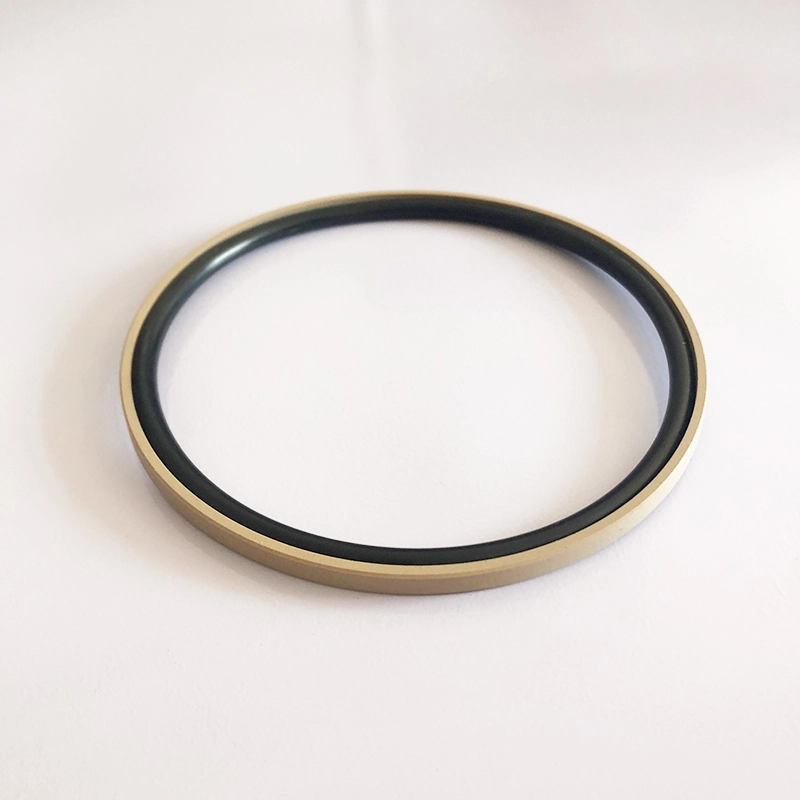

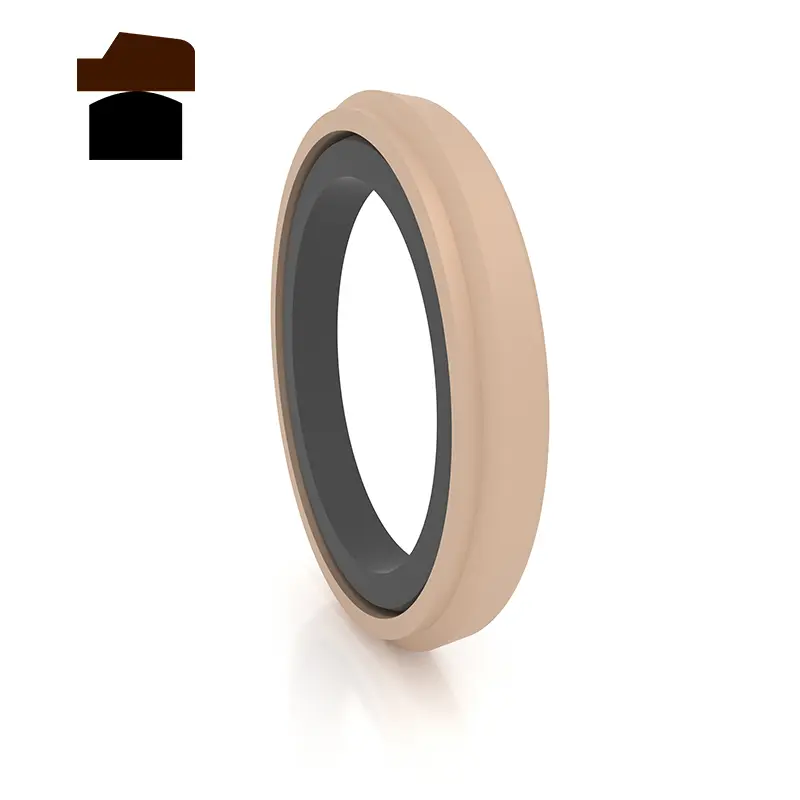

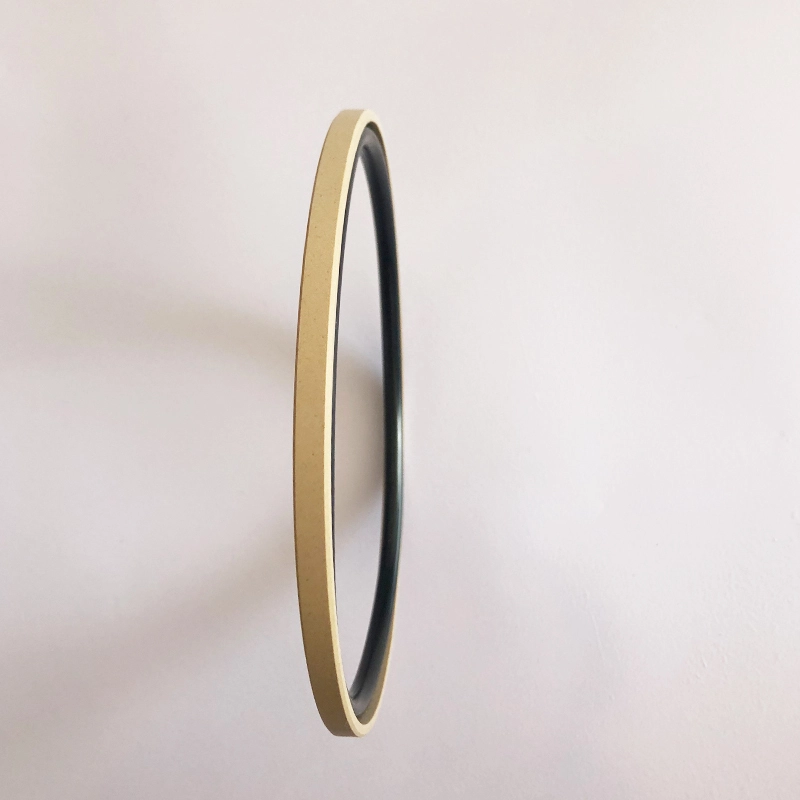

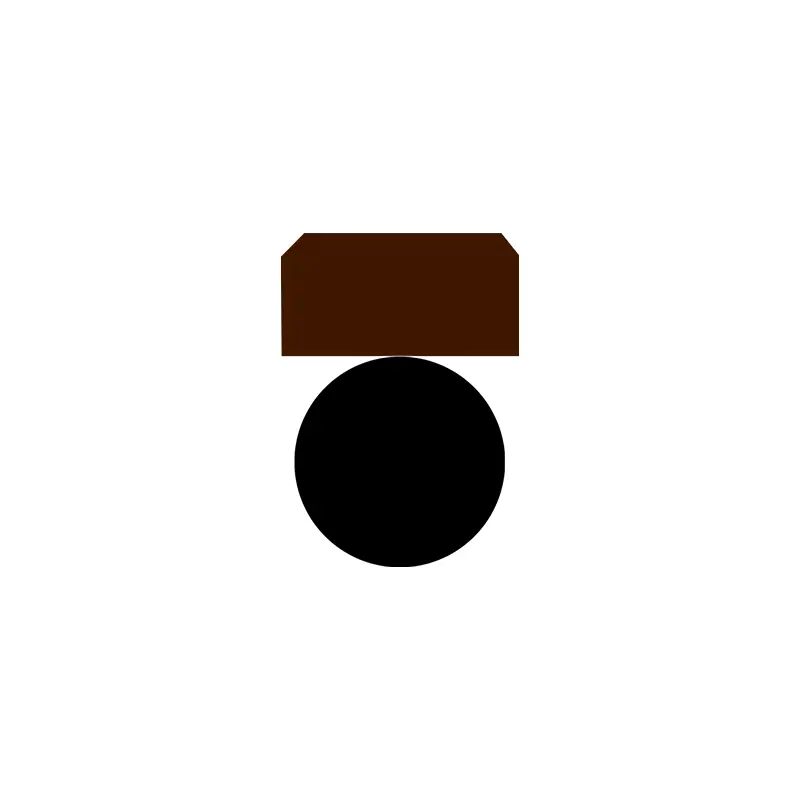

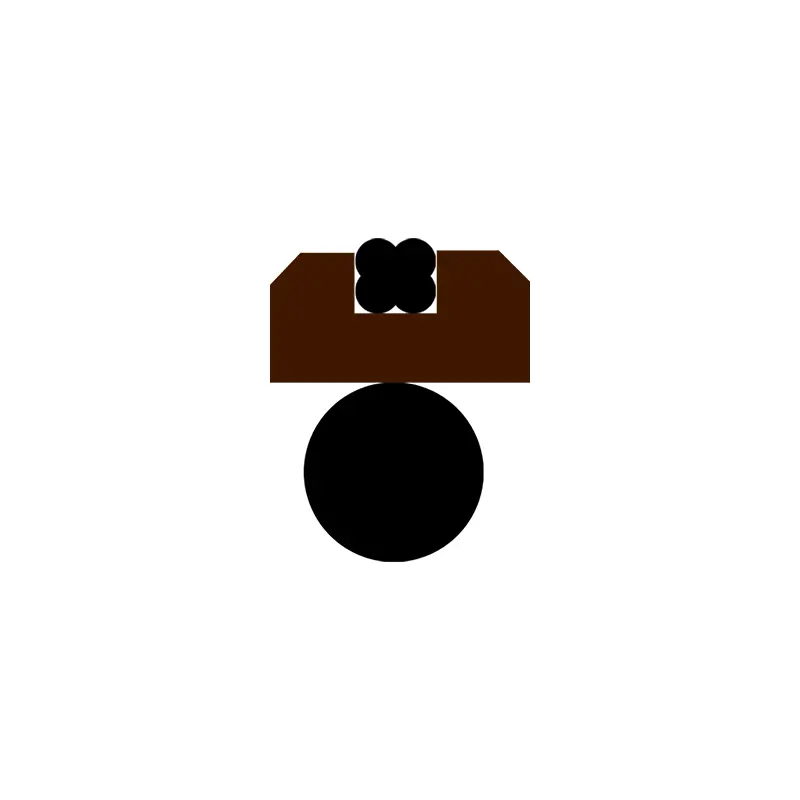

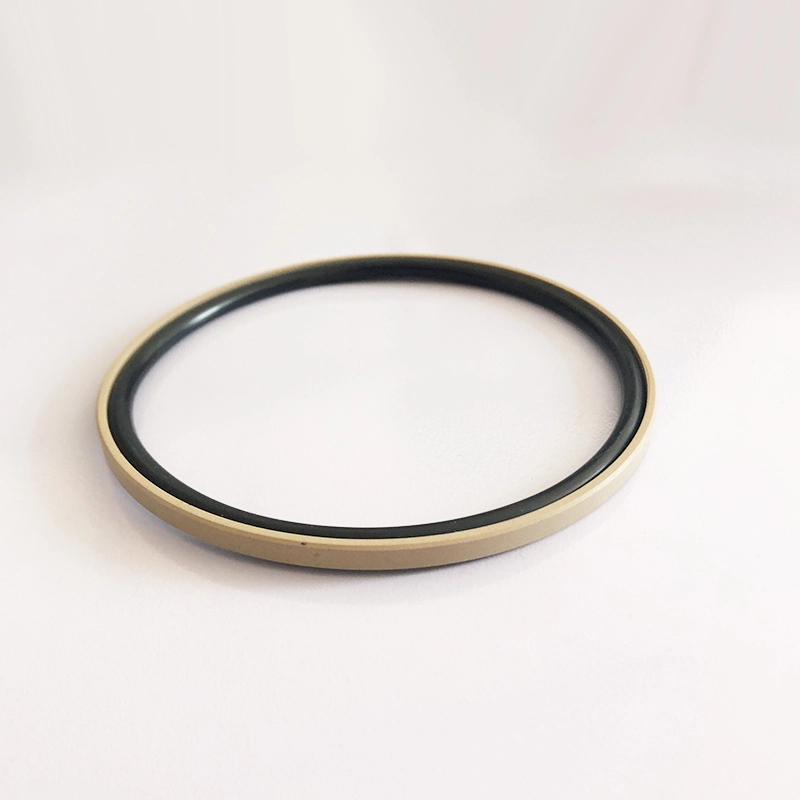

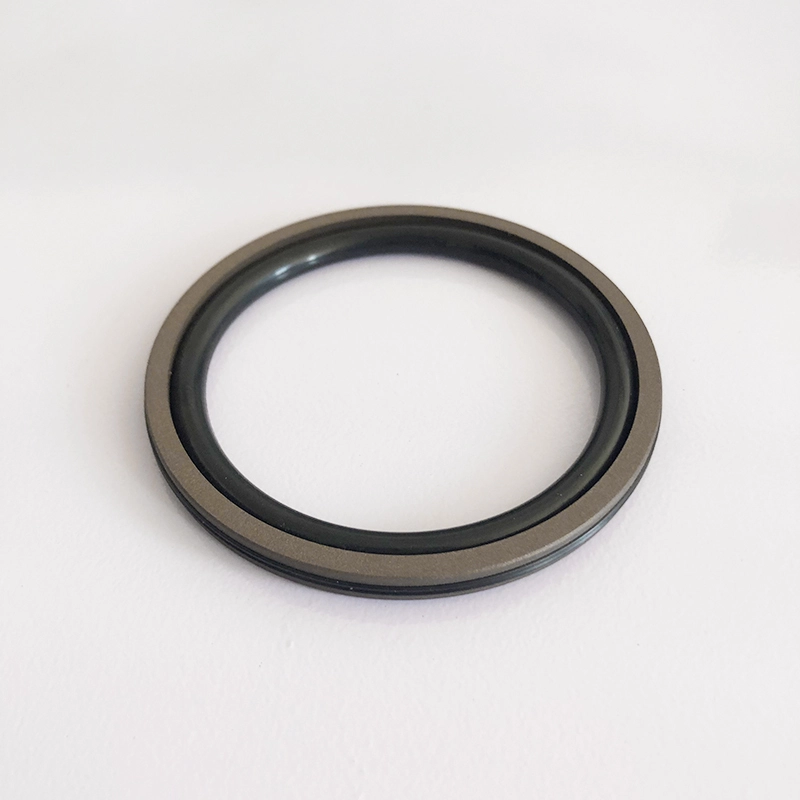

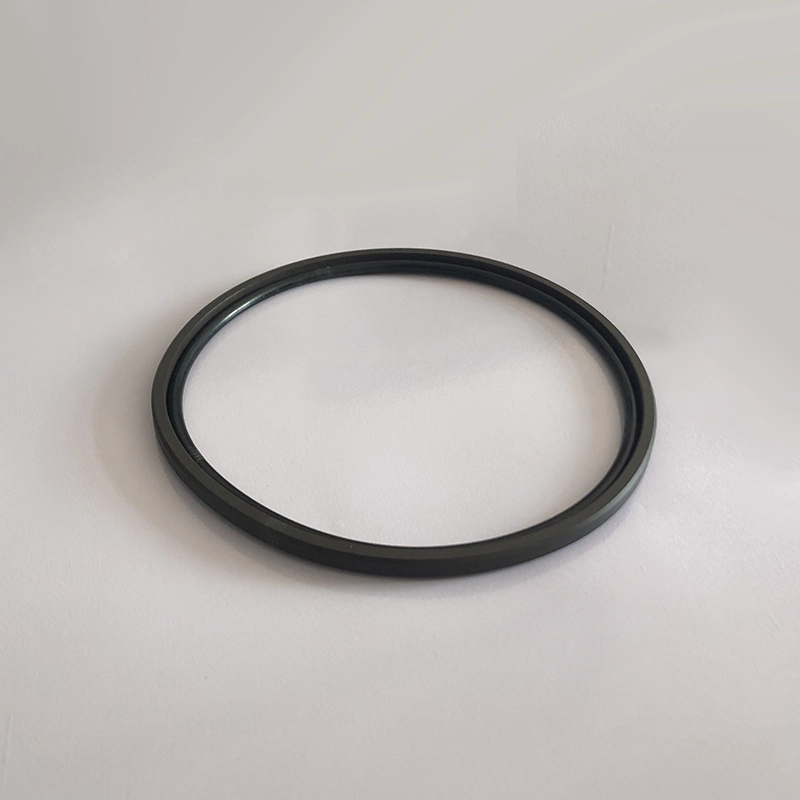

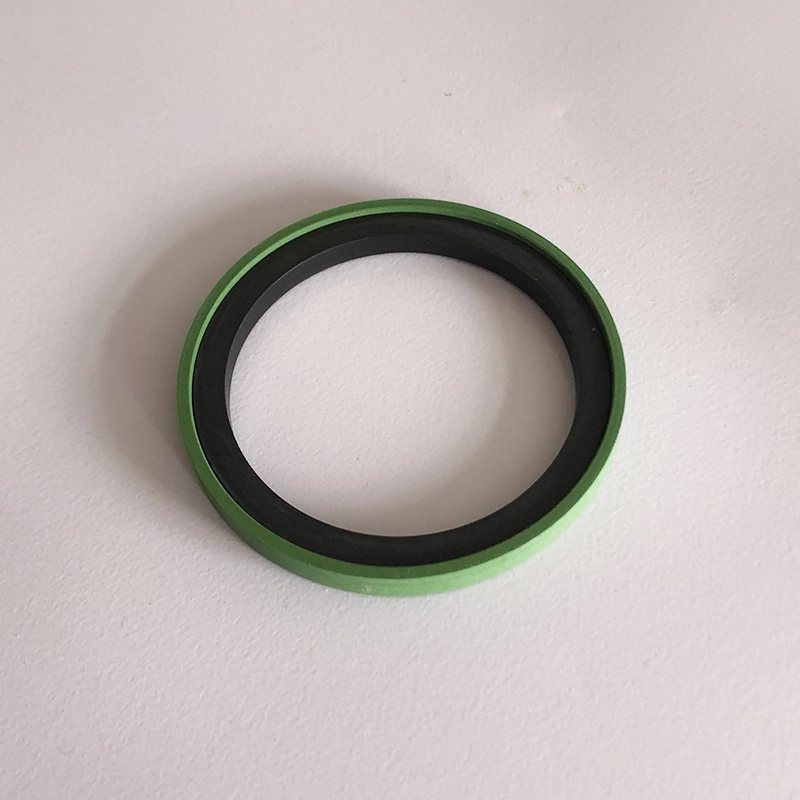

RC61 in RC62 sta sestavljena iz napolnjenega PTFE pravokotnega tesnilnega obroča in gumijastega obroča v obliki črke O, primeren za hidravlično vzajemno gibanje dvosmernega tesnjenja tlaka. RC61-B je sestavljen iz napolnjenega tesnilnega obroča PTFE in ribnega obroča v obliki črke O, primeren za hidravlično vzajemno gibanje enosmernega tesnjenja tlaka. RC62-B je tesnilni tesnilni korak s težkim dežurstvom, primerno za tesnjenje enosmernega tesnjenja tlaka. O-obroč zagotavlja radialno silo in kompenzira obrabo tesnilnega obroča. Na splošno se uporablja skupaj z vodilnim obročem za težko hidravlično opremo. Razcepljene (odprte) utore je treba uporabiti za jeklenke s premerom, manjšim od 30 mm. Značilnosti:

1. Nizko trenje, majhna začetna odpornost, gladko gibanje, enako dinamično in statično trenje, brez plazenja;

2. zelo visoka tlačna stabilnost pod pritiskom in ostrimi pogoji;

3. Dolga življenjska doba se lahko uporablja za mazalne tesnila brez olja;

4. Lahko se uporablja za tesnjenje medijev z nizko viskoznostjo, kot je voda;

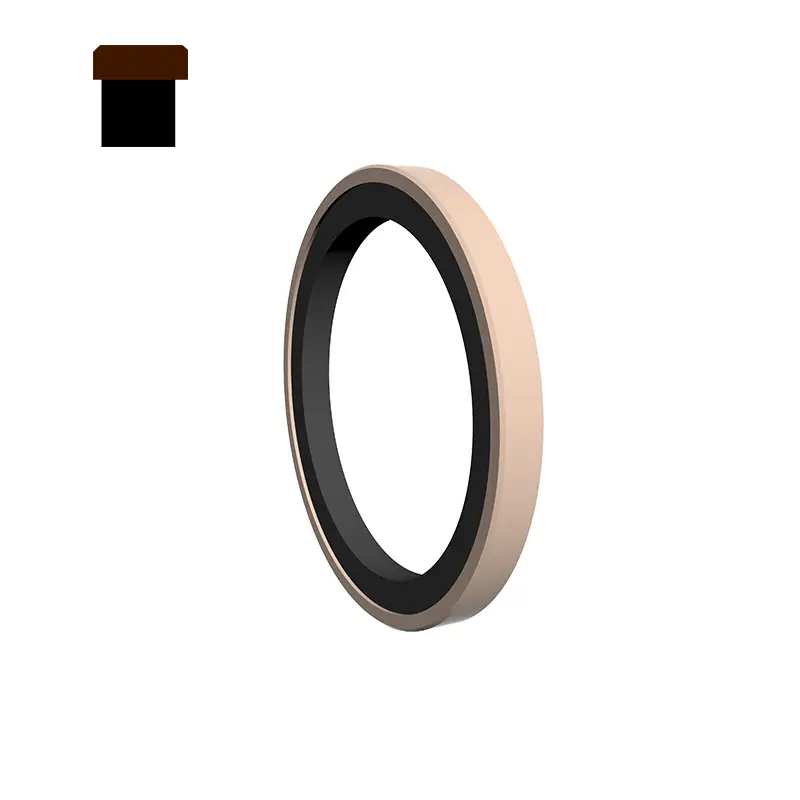

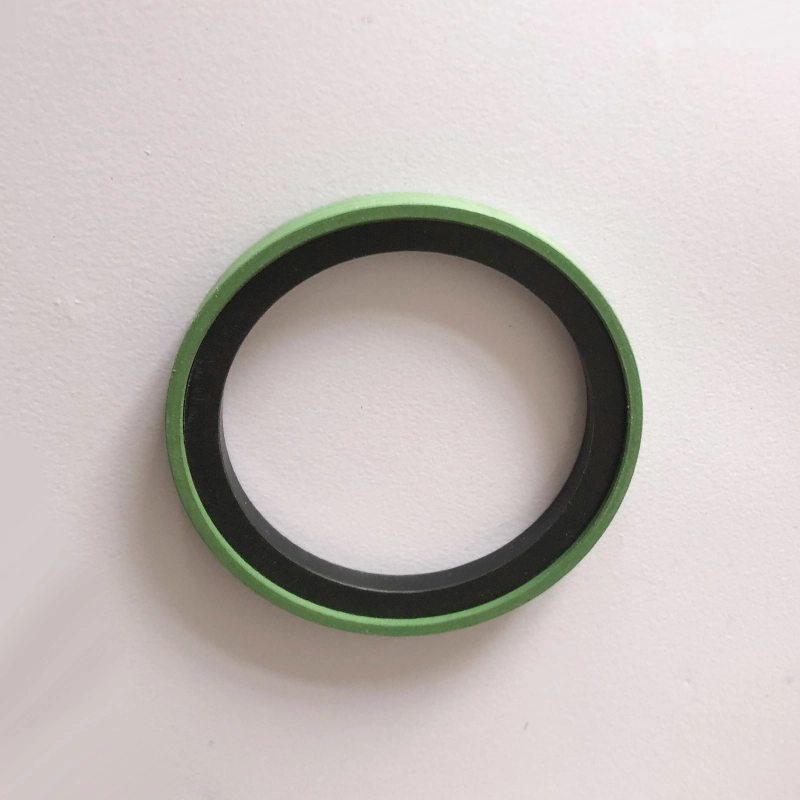

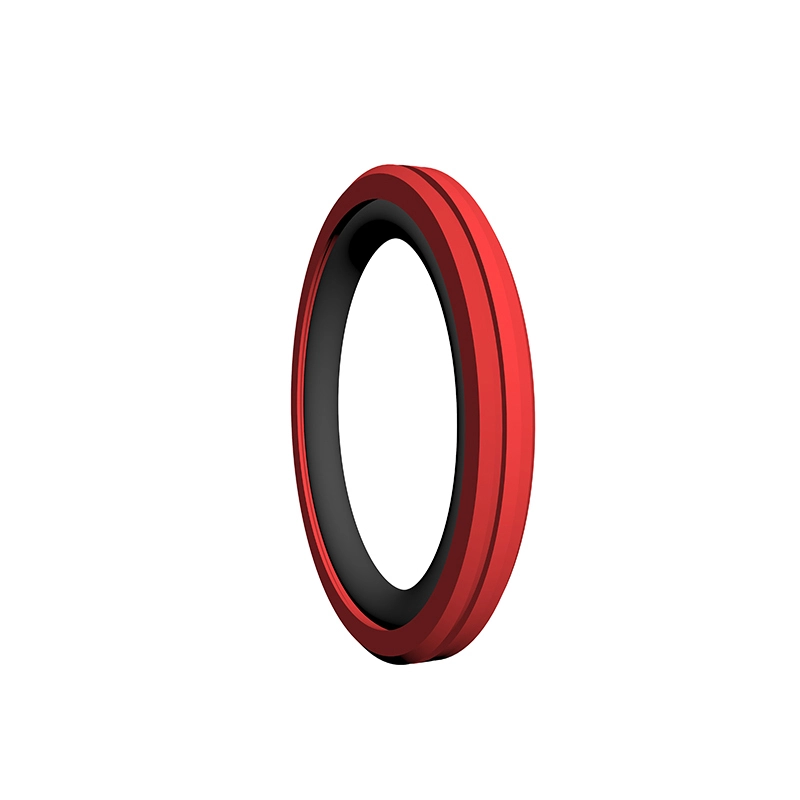

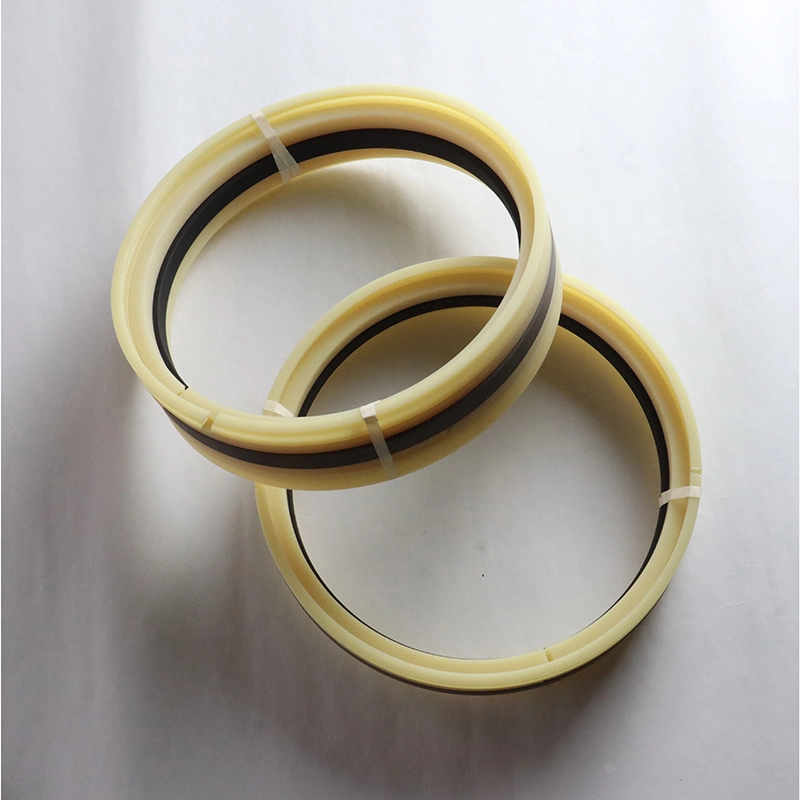

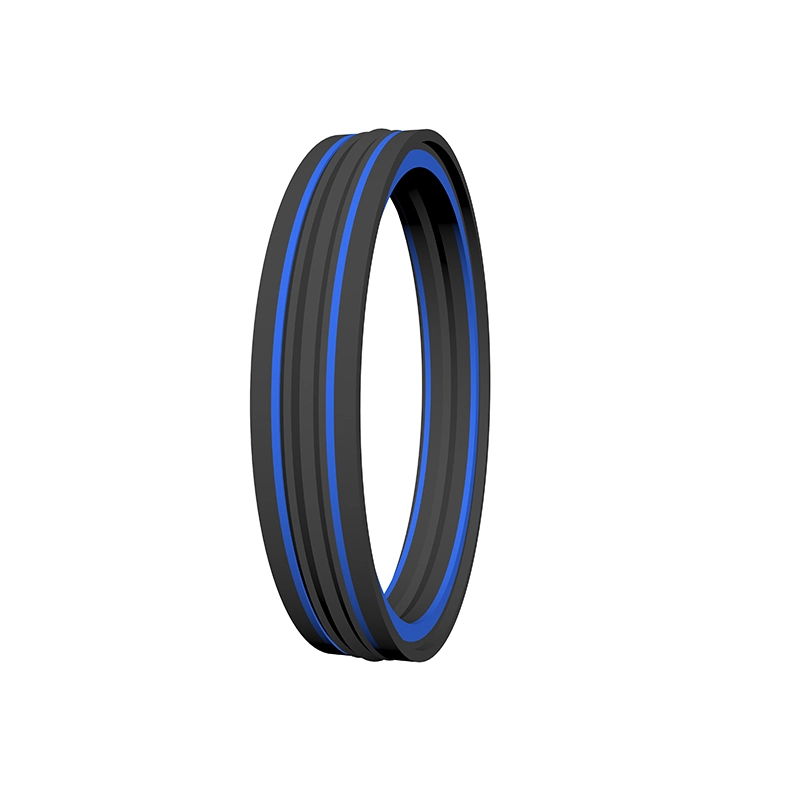

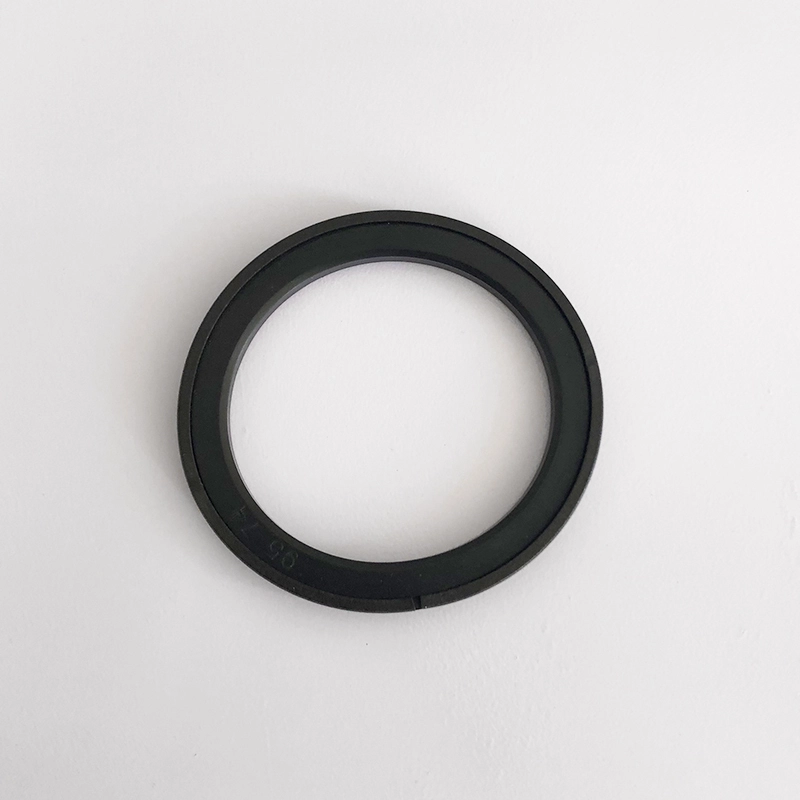

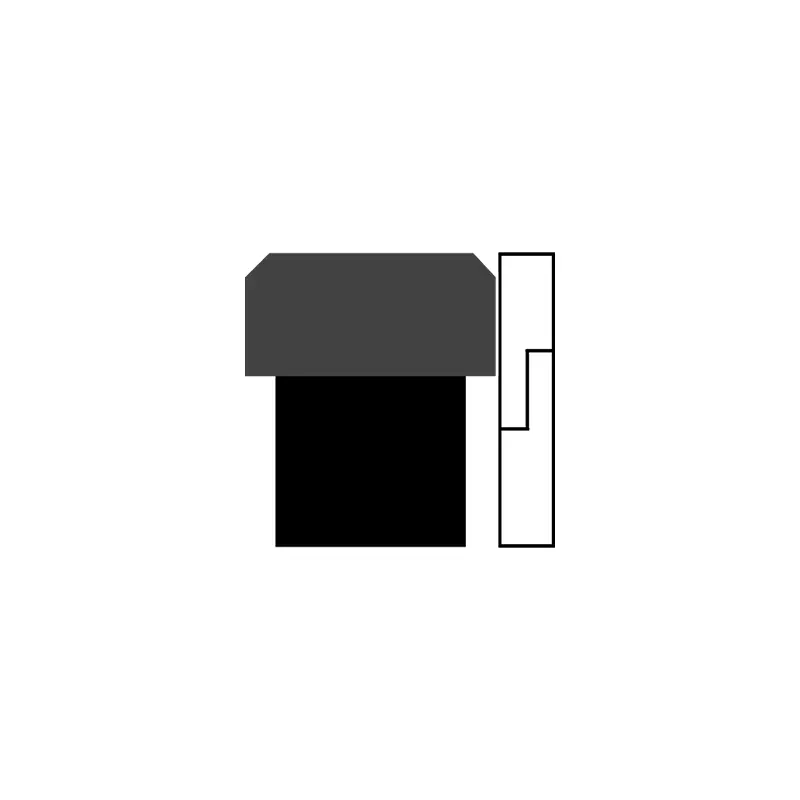

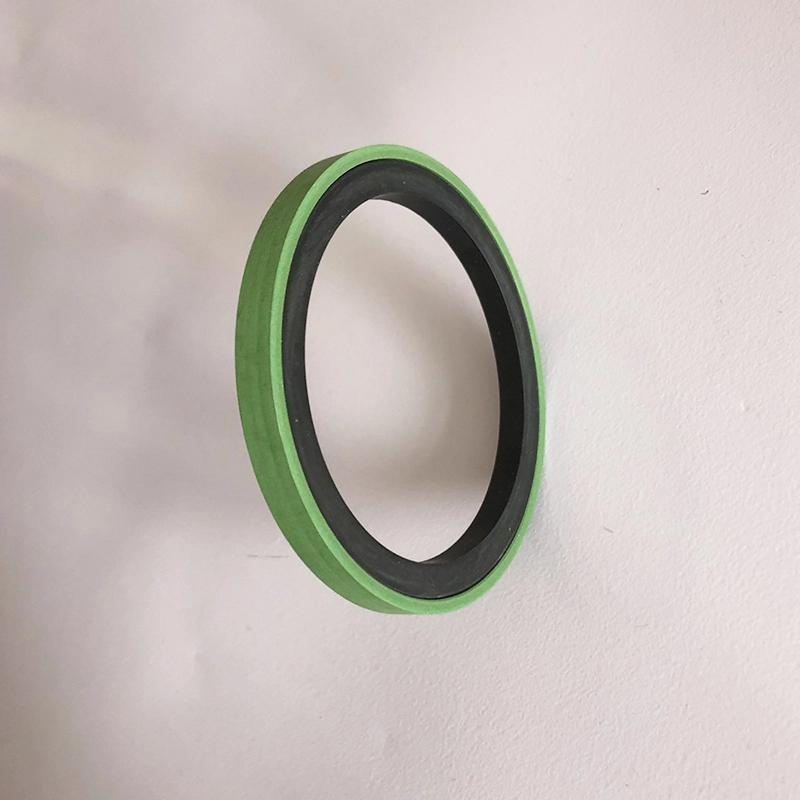

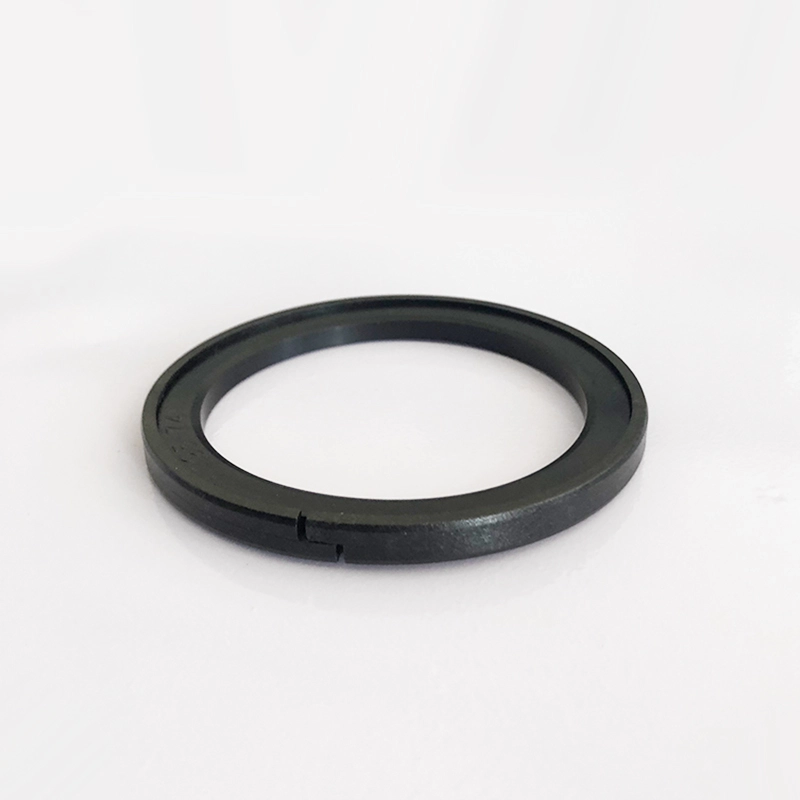

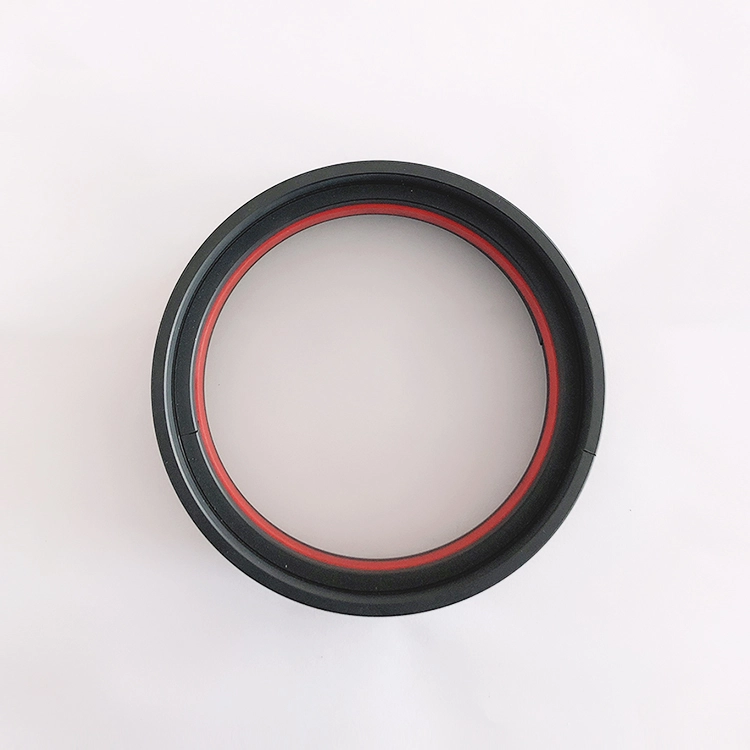

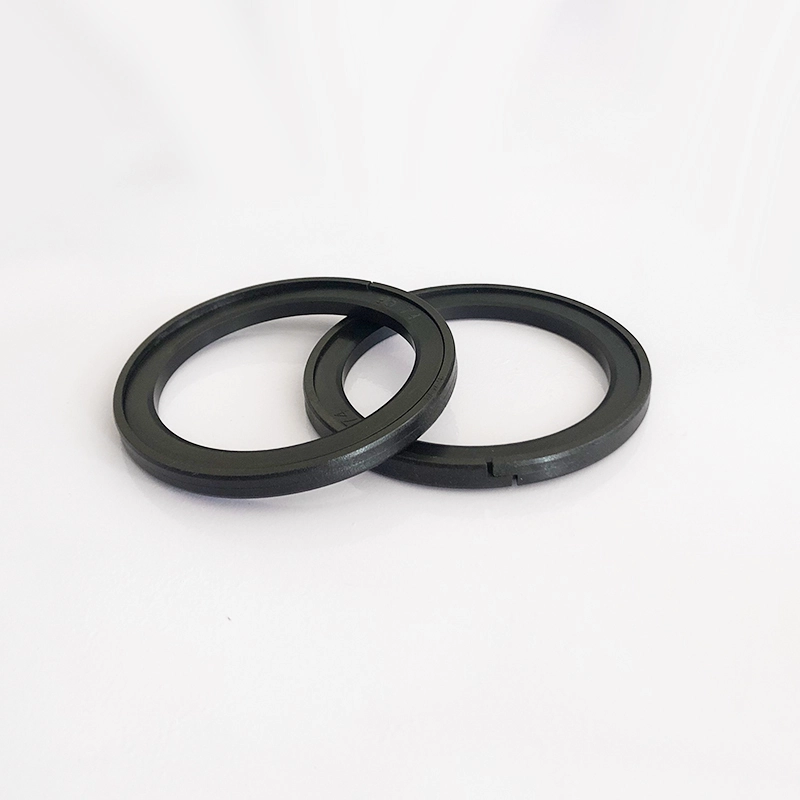

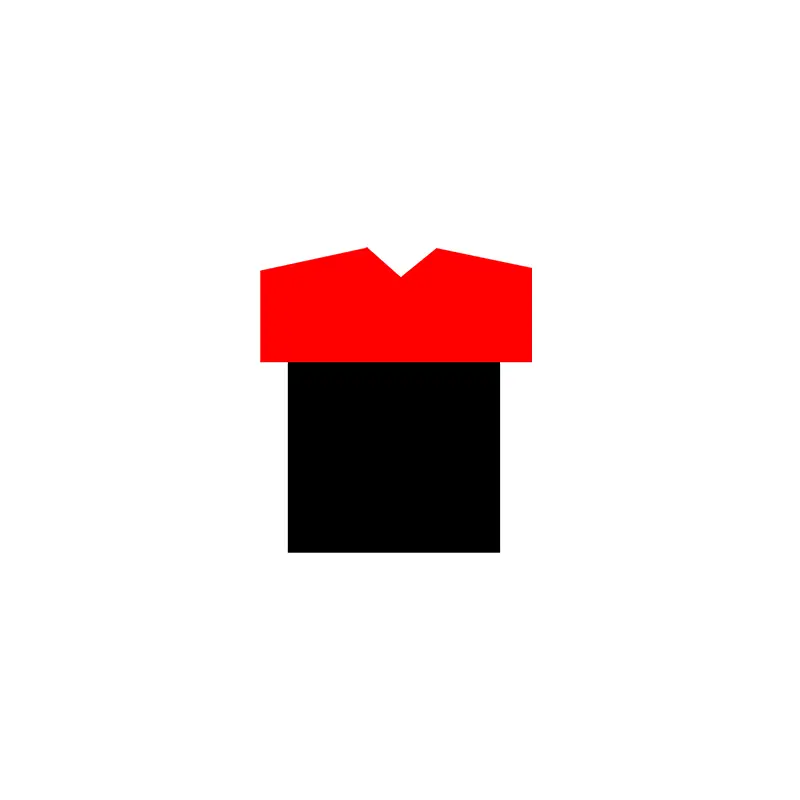

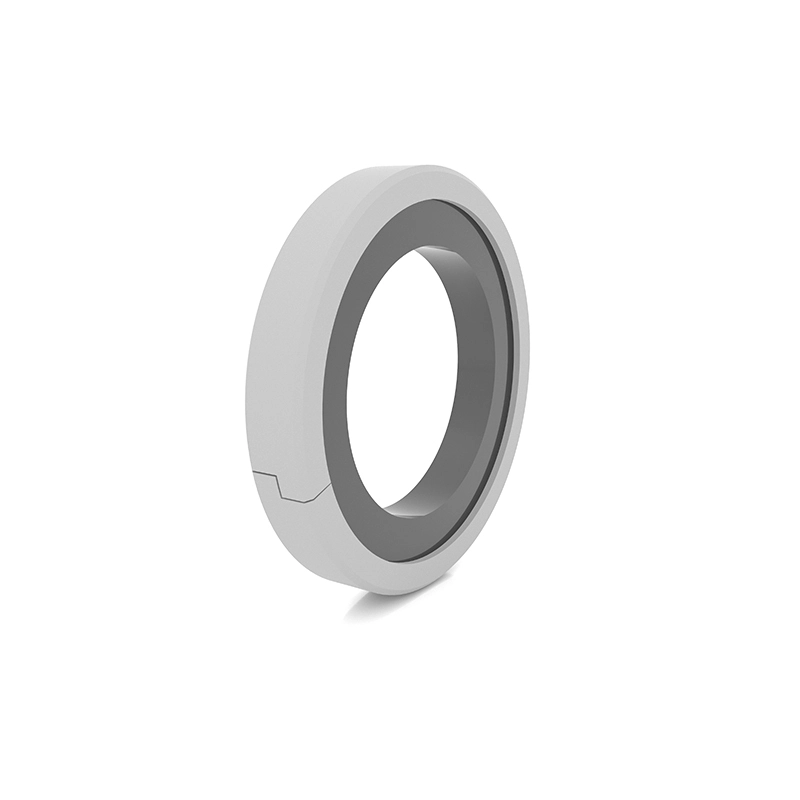

OK je sestavljen iz termoplastičnega odprtega tesnilnega obroča, narejenega iz posebnega materiala in pravokotnega gumijastega obroča, ki je primeren za hidravlično vzajemno gibanje dvosmernega tesnjenja tlaka. Gumijasti obroč zagotavlja radialno silo in kompenzira obrabo tesnilnega obroča. Ker tesnilni obroč sprejme odprto strukturo, je težava, ki jo Glyd Ring potrebuje posebna orodja, ki jih je treba namestiti. Značilnosti:

1. Nizko trenje, majhna začetna odpornost, gladko gibanje, brez plazenja;

2. zelo visoka tlačna stabilnost pod pritiskom in ostrimi pogoji;

3. Preprosta in priročna namestitev, orodja za sestavljanje ni potrebna;

4. Lahko se uporablja za tesnjenje medijev z nizko viskoznostjo, kot je voda;

5. Dobra proti-ekstruzijska zmogljivost, kar omogoča večjo vrzel v ekstruziji.

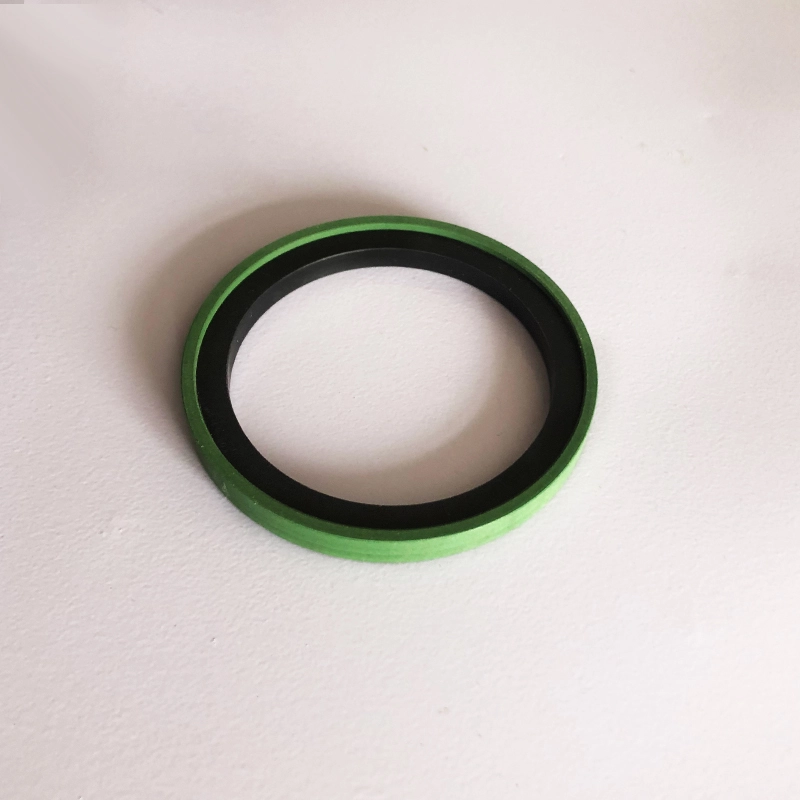

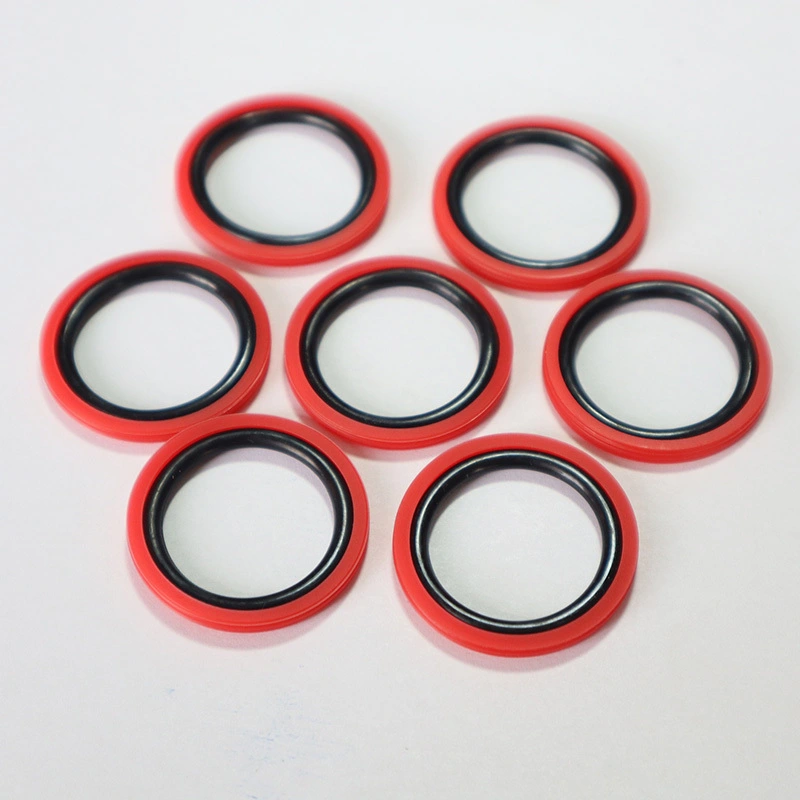

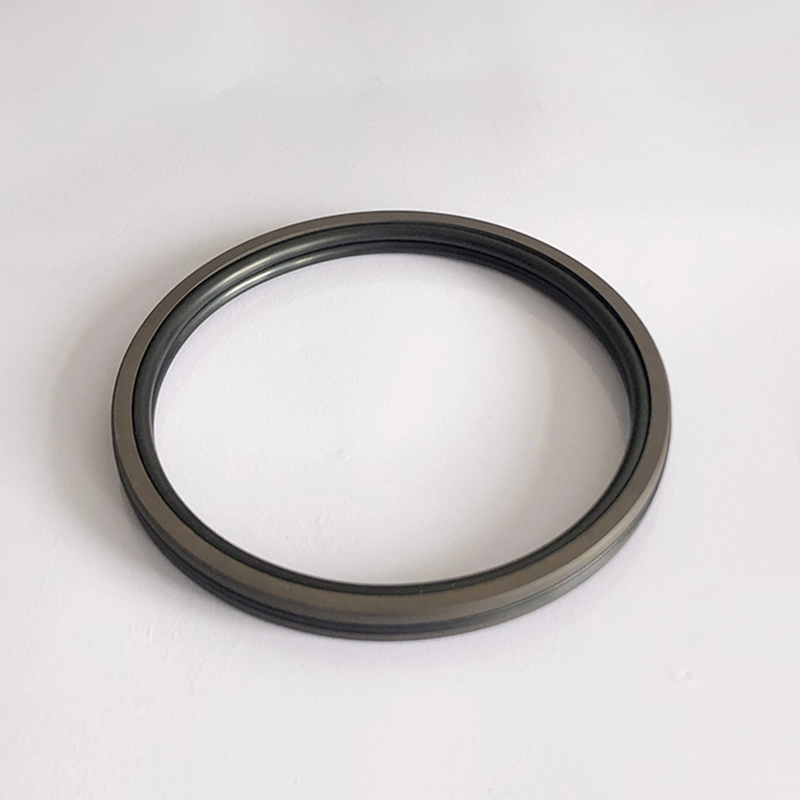

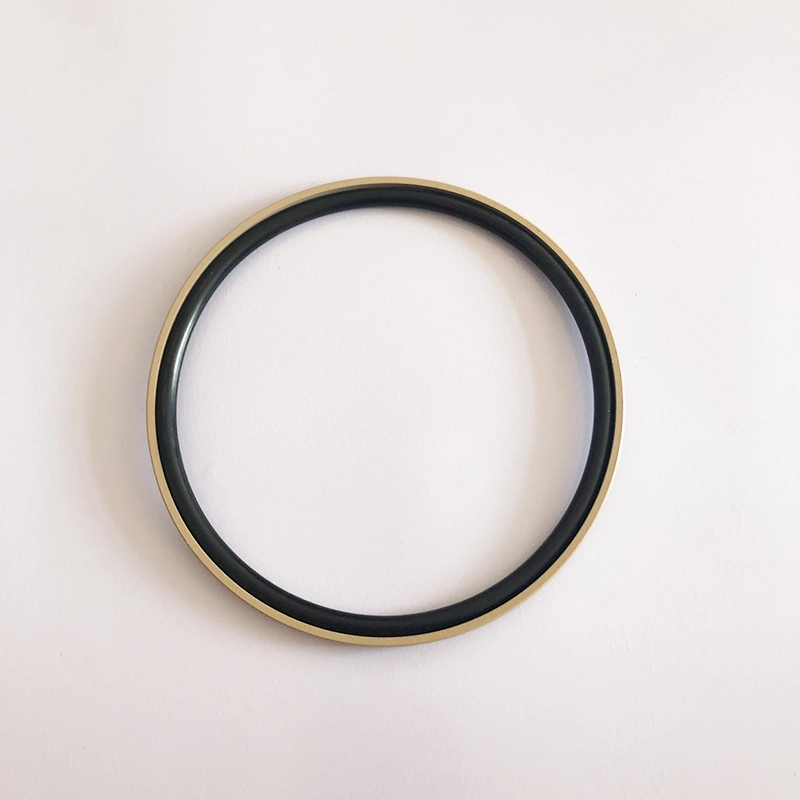

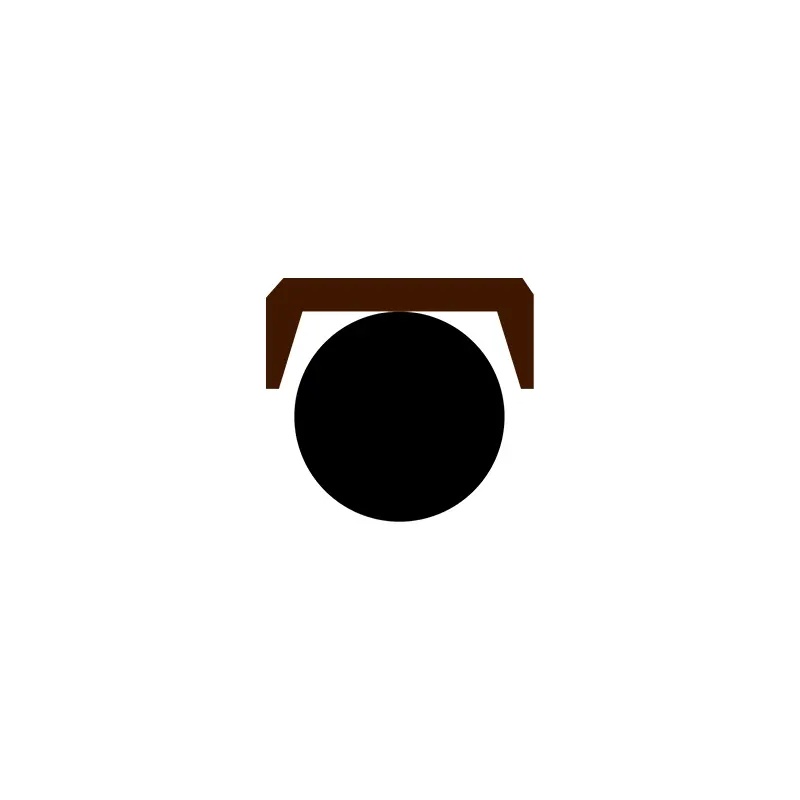

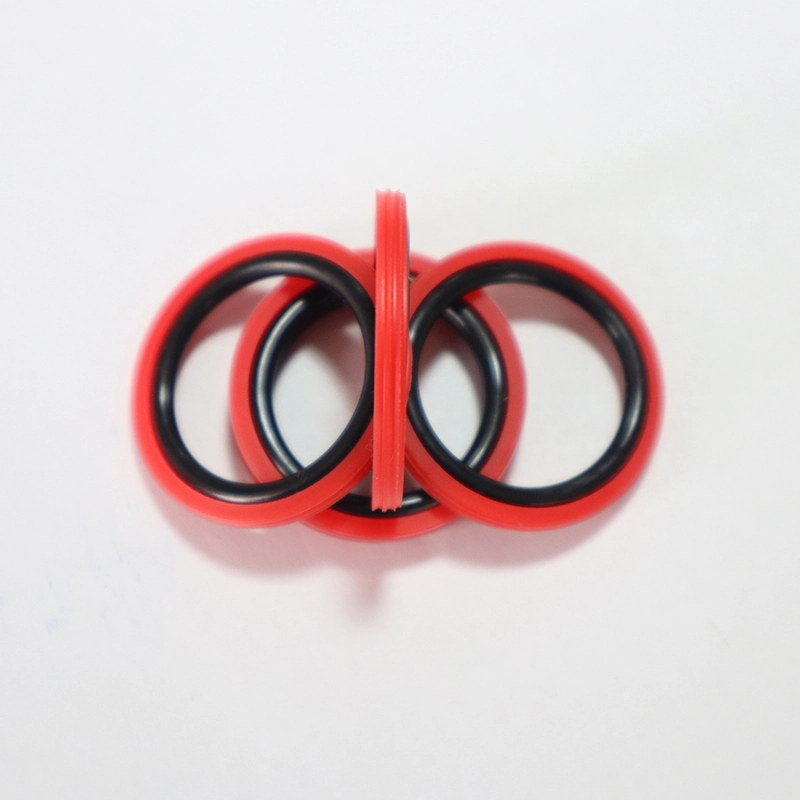

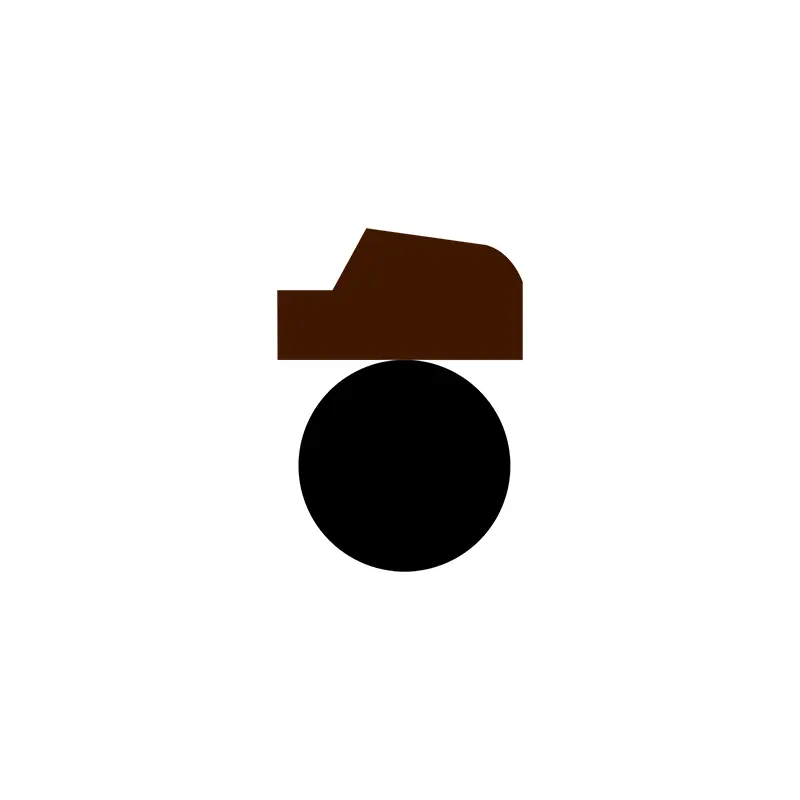

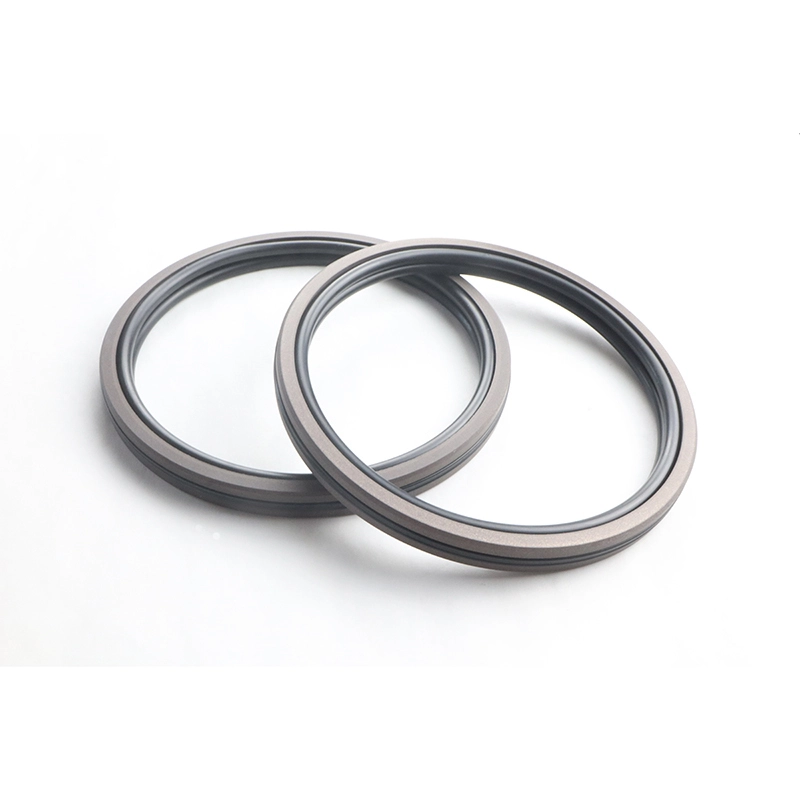

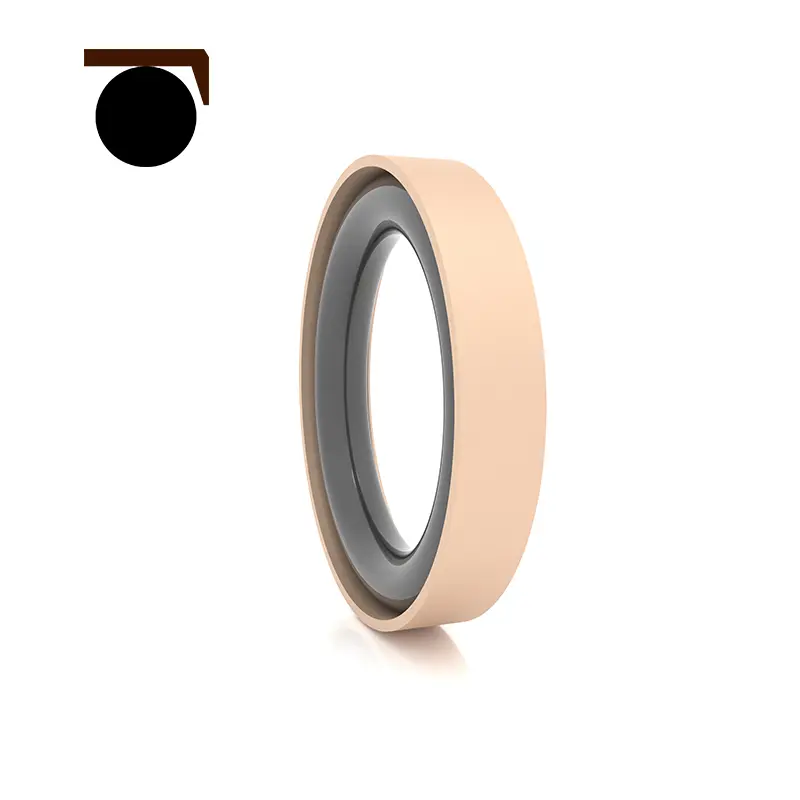

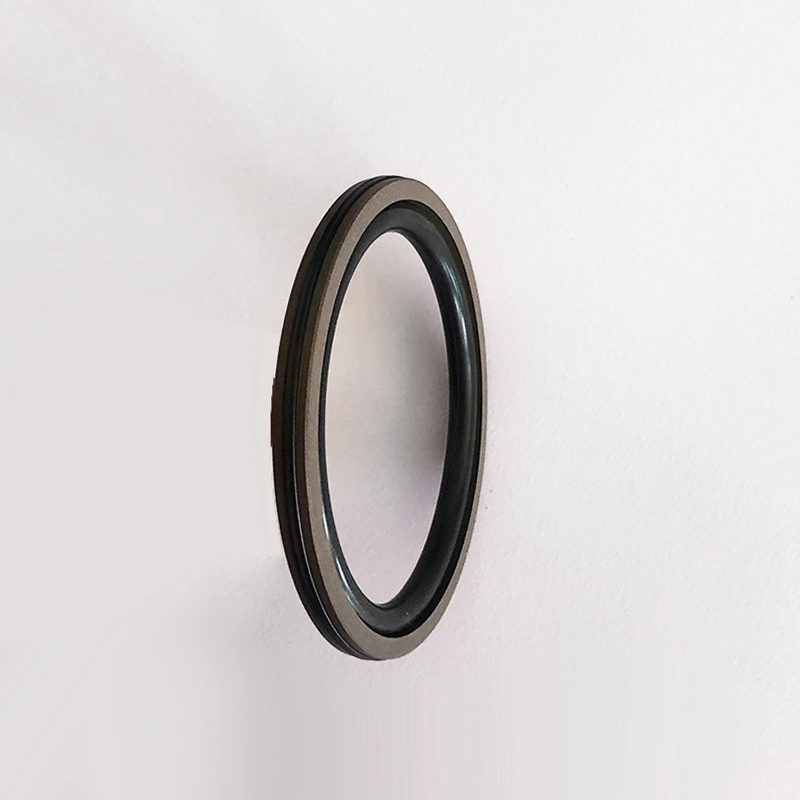

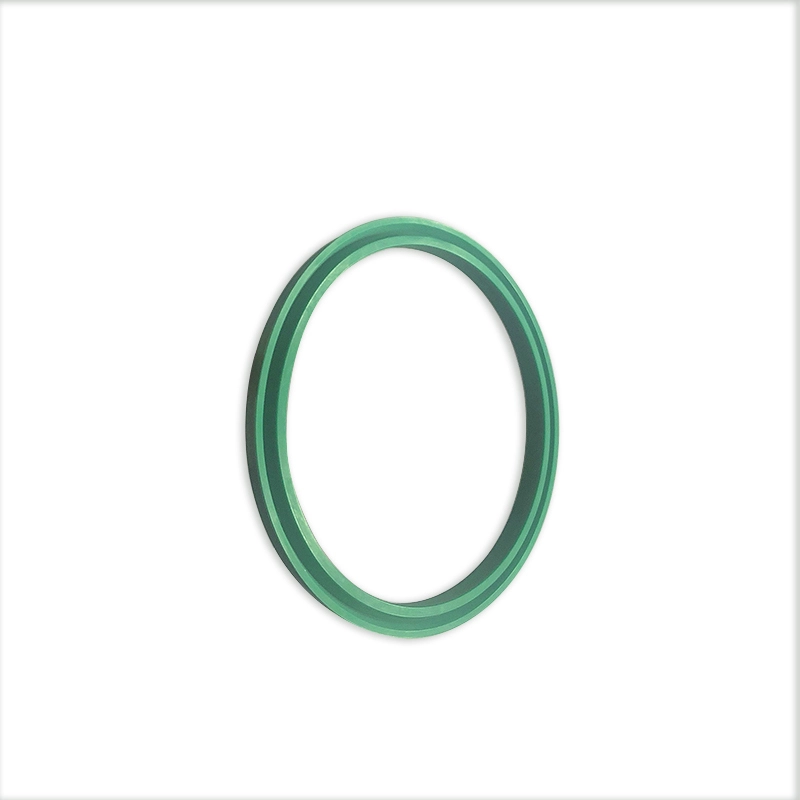

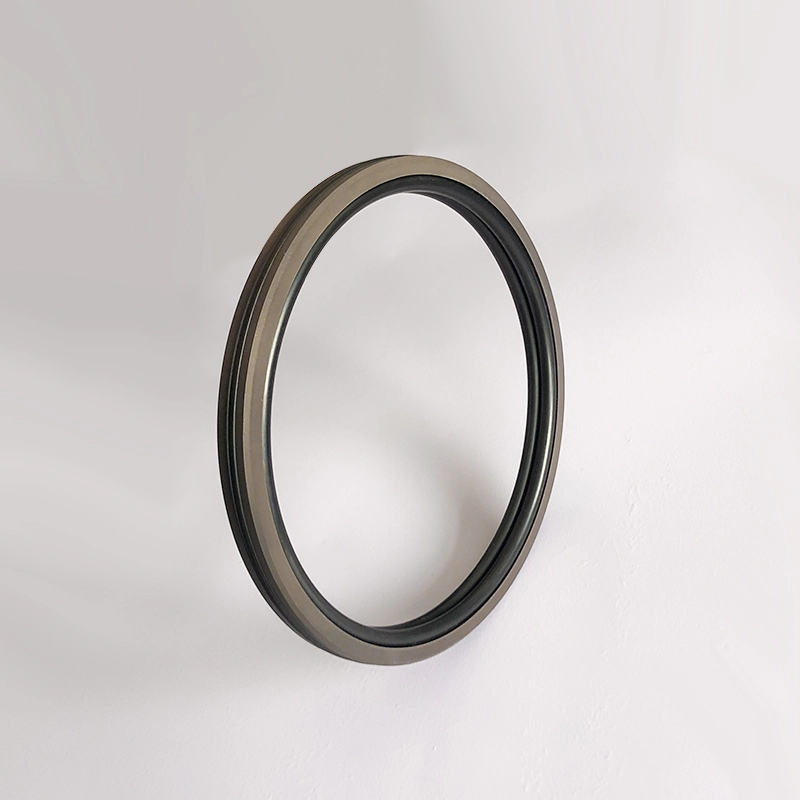

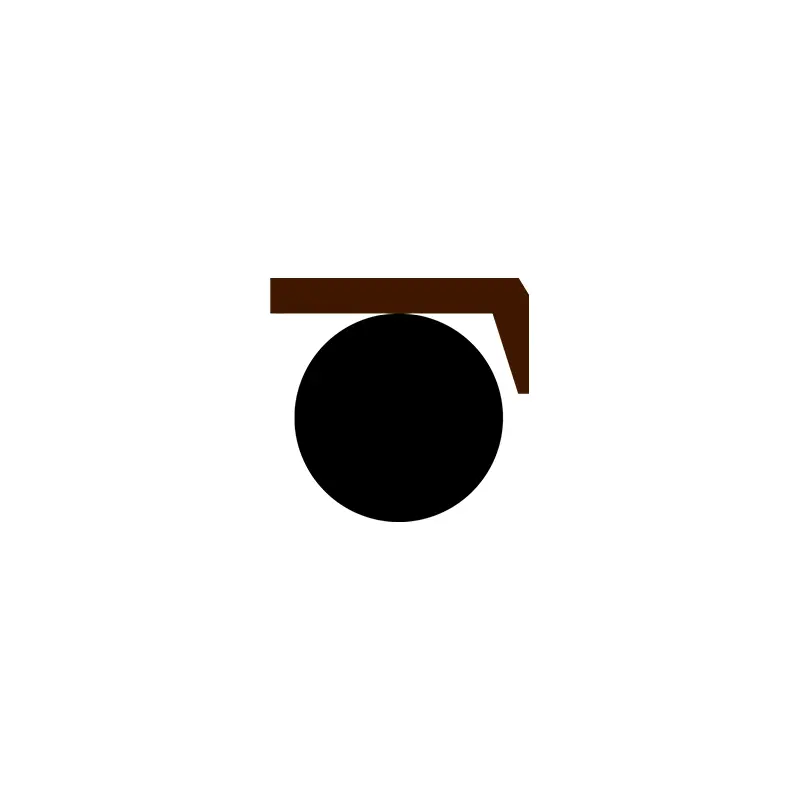

RC63 je sestavljen iz tesnilnega obroča v obliki črke PTFE in gumijastega obroča v obliki črke O, ki je primeren za hidravlično in pnevmatsko vzajemno gibanje dvosmernega tesnjenja tlaka. Obroč v obliki črke O zagotavlja radialno silo in kompenzira obrabo tesnilnega obroča. Ker tesnilni prstan sprejme tanko zasnovo ustnic, je sposobnost nadaljnjega kompenzacije dobra, zato je zmogljivost tesnjenja dobra in ga je mogoče namestiti v utoru obročev GB12350. Razcepljene (odprte) utore je treba uporabiti za premere cilindra manj kot 30 mm. Značilnosti:

1. Uporablja se lahko za hidravlično in pnevmatsko in se lahko uporablja za dvosmerno tesnjenje tlaka;

2. Nizko trenje, majhno začetno odpornost, gladko gibanje, enako dinamično in statično trenje, brez plazenja;

3. Dolga življenjska doba se lahko uporablja za mazalne tesnila brez olja;

Majhen konstrukcijski prostor, enostavna namestitev in vzdrževanje;

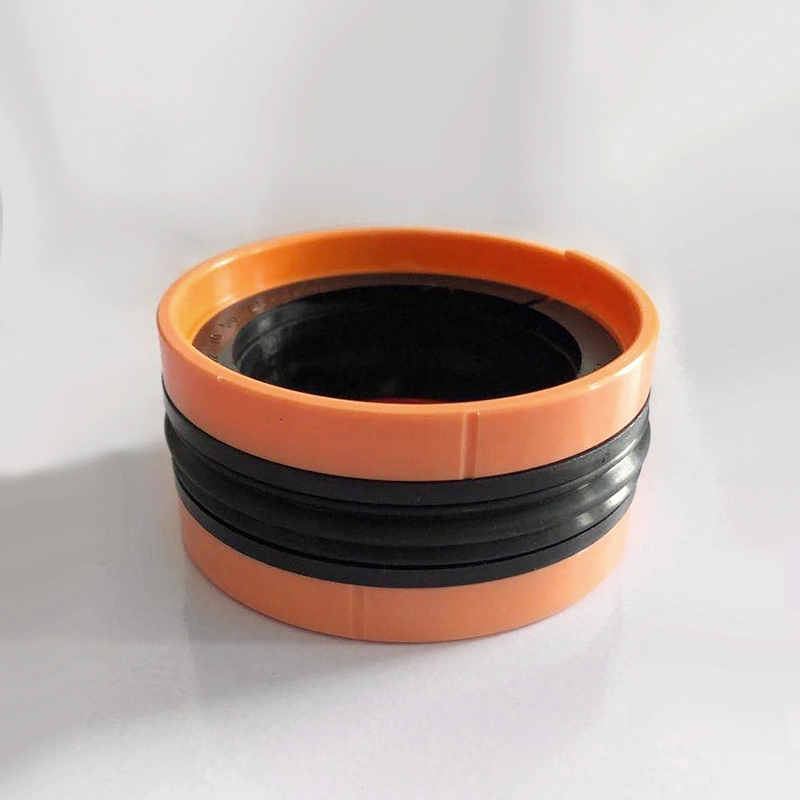

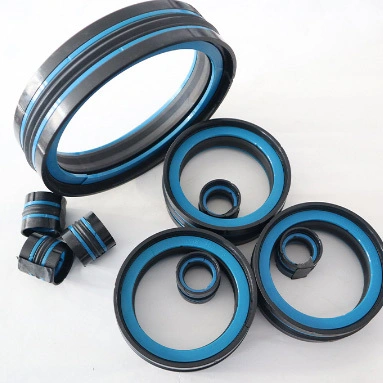

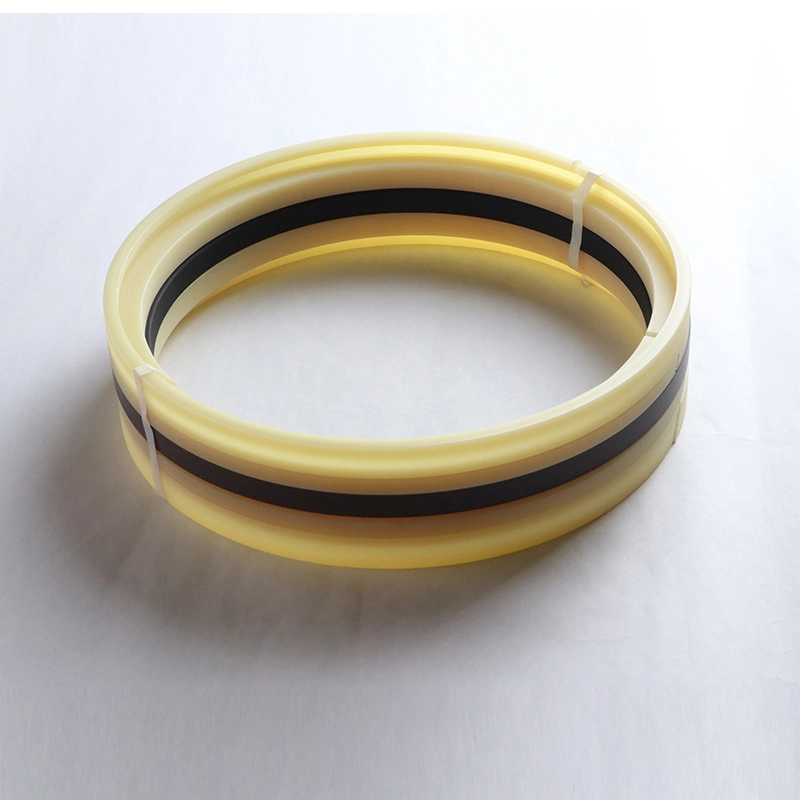

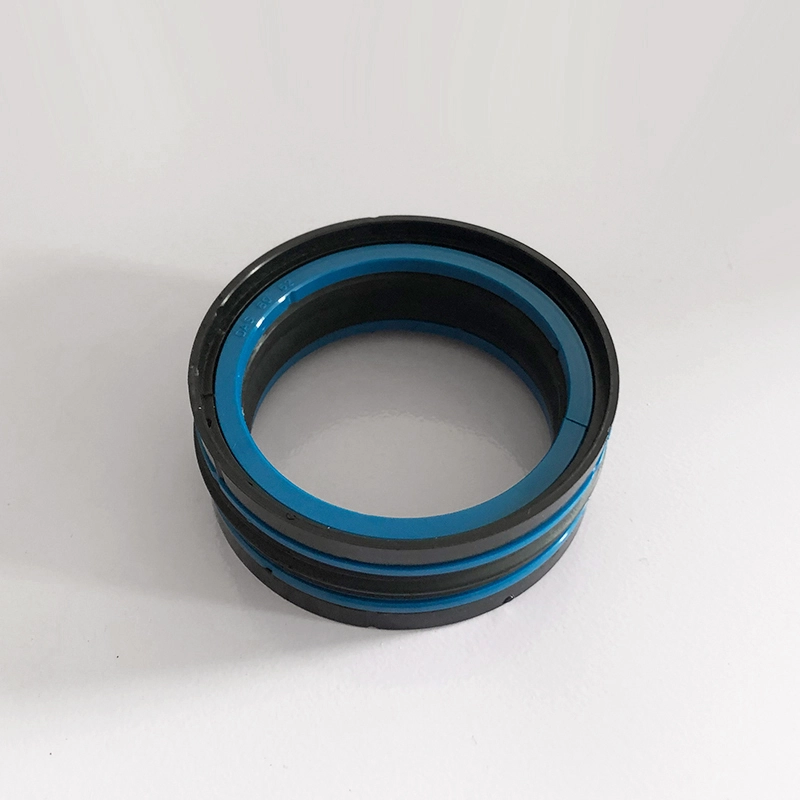

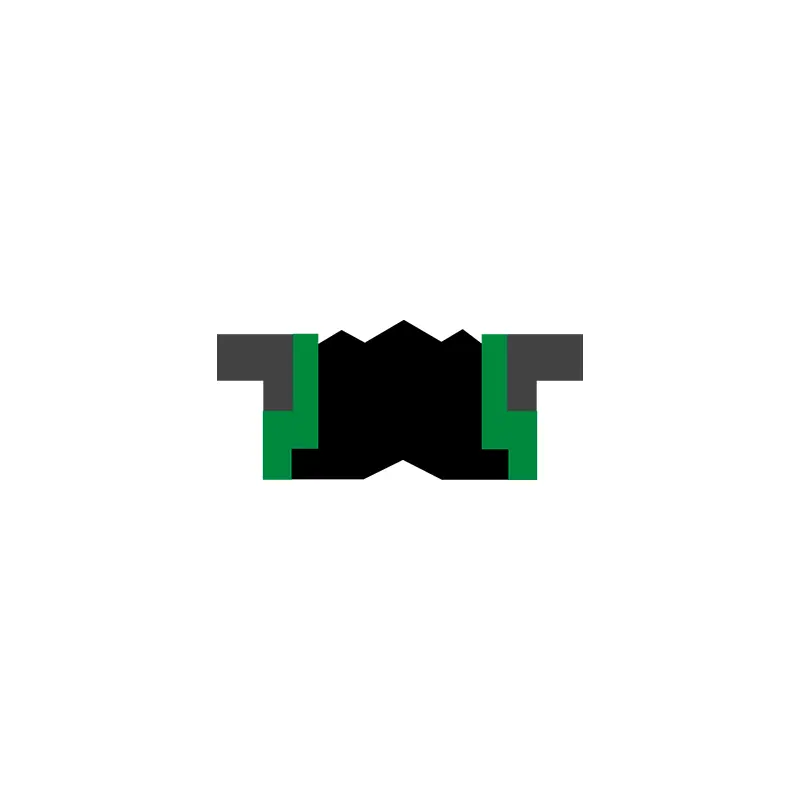

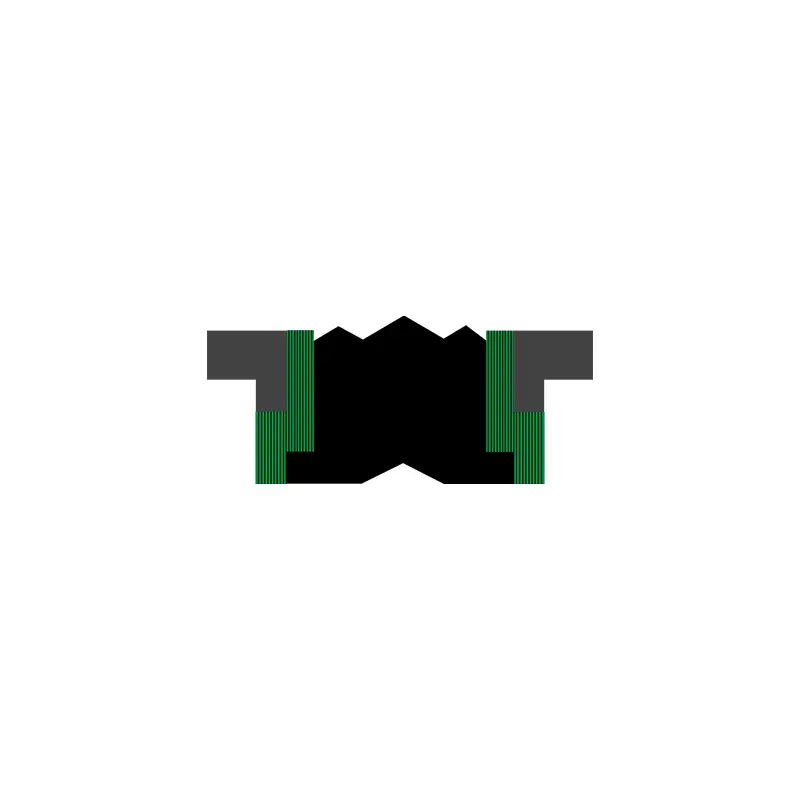

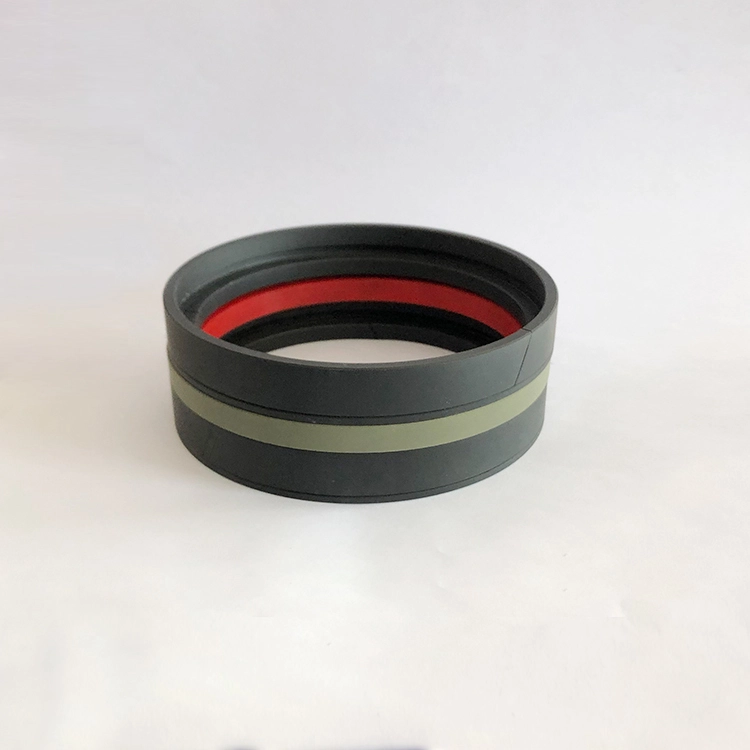

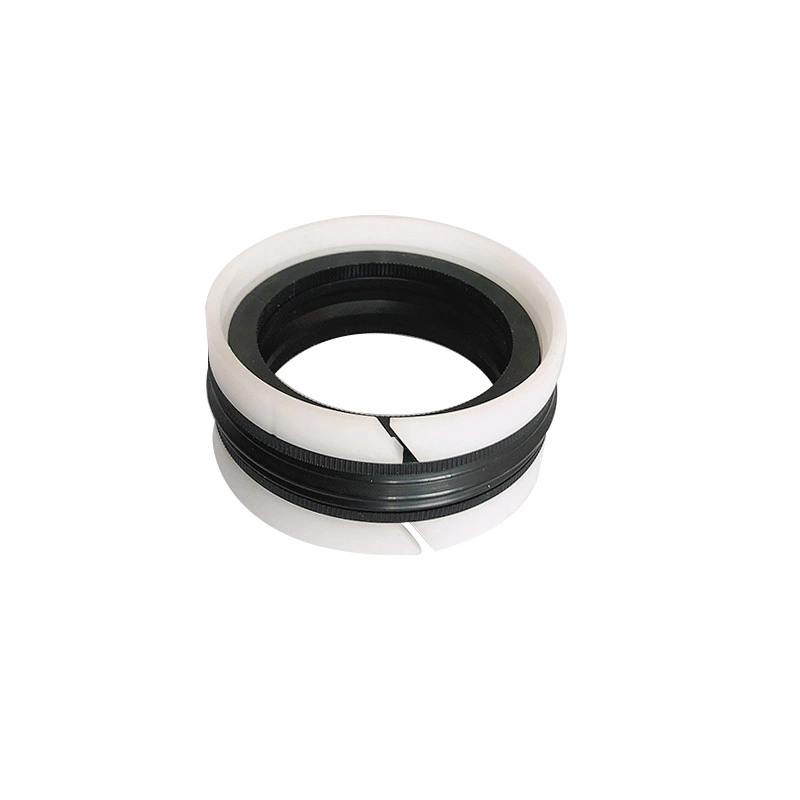

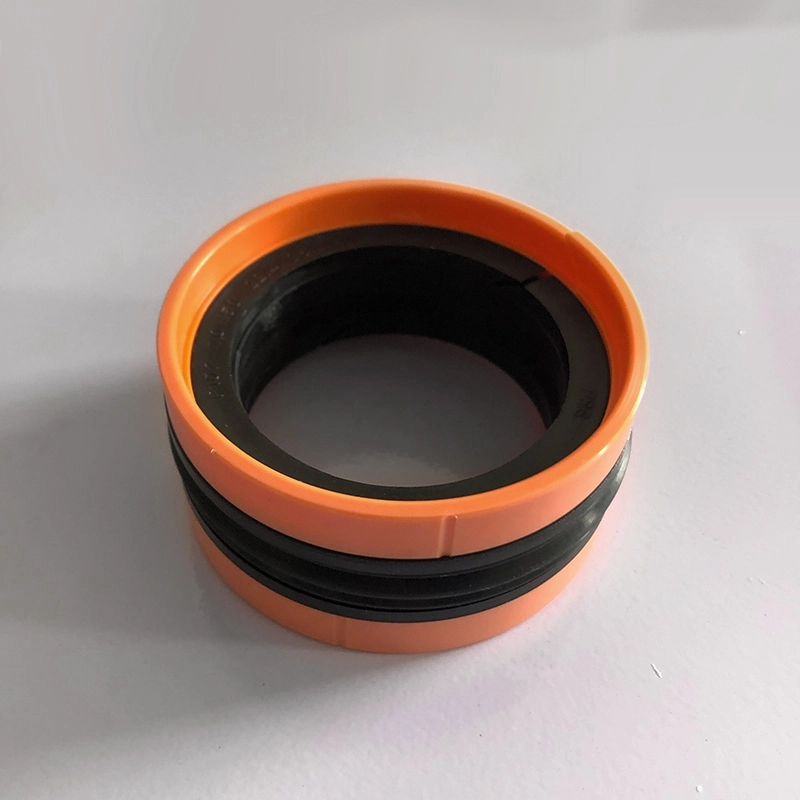

KDAS, TPM (posebna oblika) je pet-kombinacijski sklop kompresijskega bata, sestavljen iz gumijastega tesnilnega elementa, dveh zadrževalnih obročev in dveh vodilnih obročev. Primerno za dvosmerno tesnjenje tlaka. Značilnosti:

1. dobro tesnjenje, visoka zanesljivost, kompaktna struktura;

2. ne bomo stisnili v radialno vrzel;

3. Enostavna namestitev, integralna namestitev bata;

Posebna geometrijska oblika tesnilnega elementa NBR preprečuje, da bi se med namestitvijo zasukal v utoru.

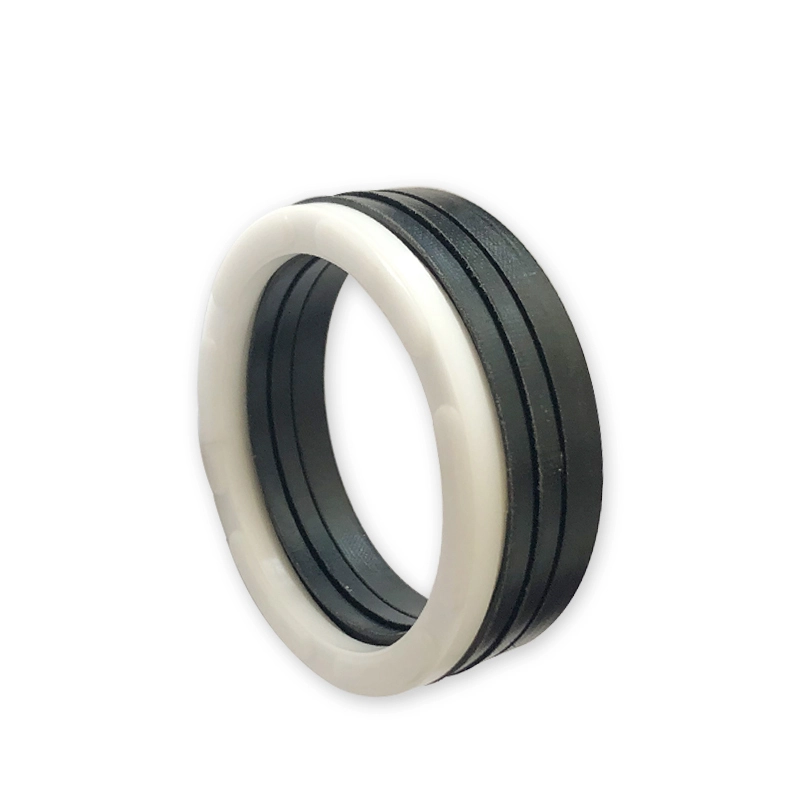

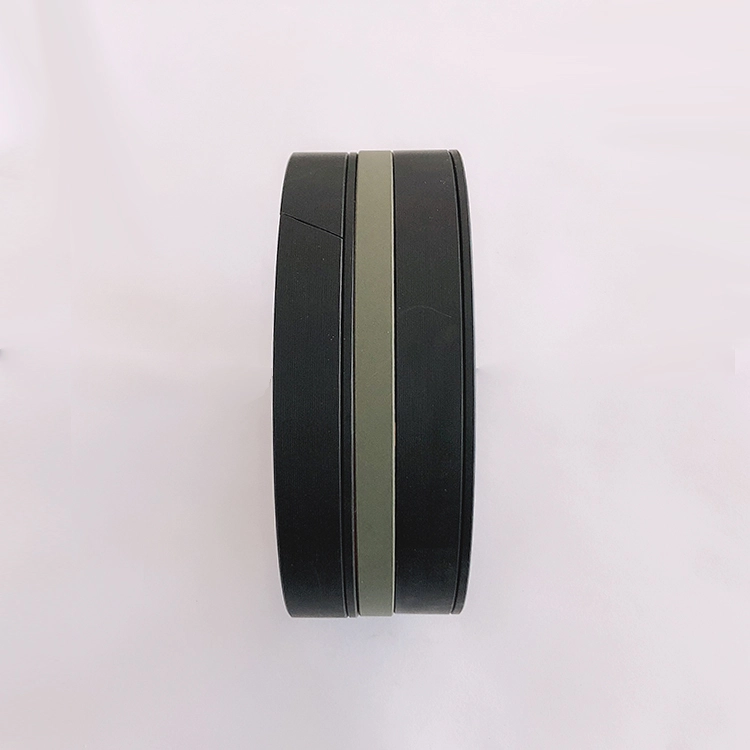

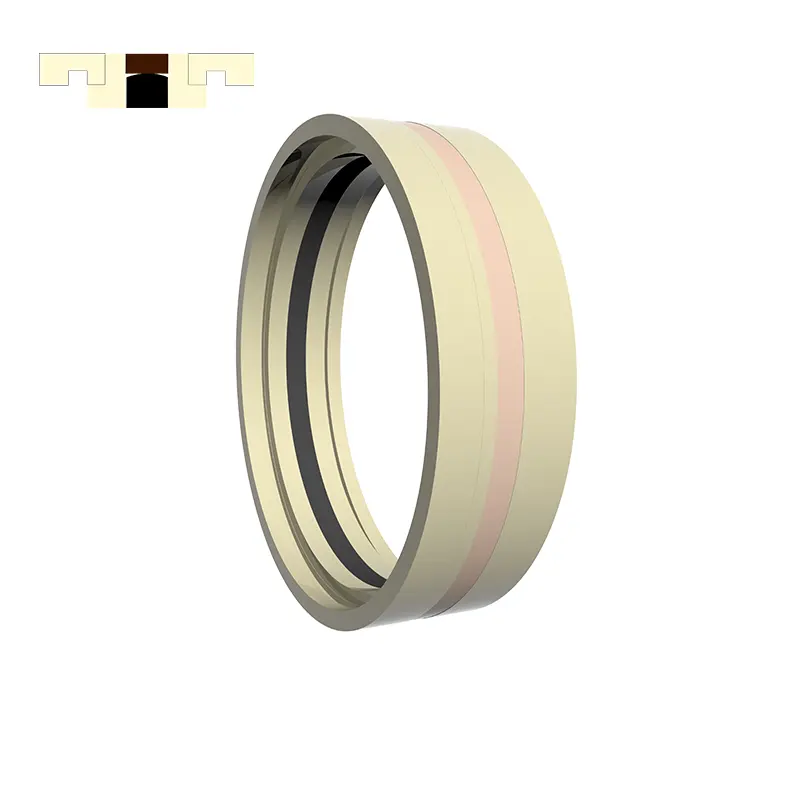

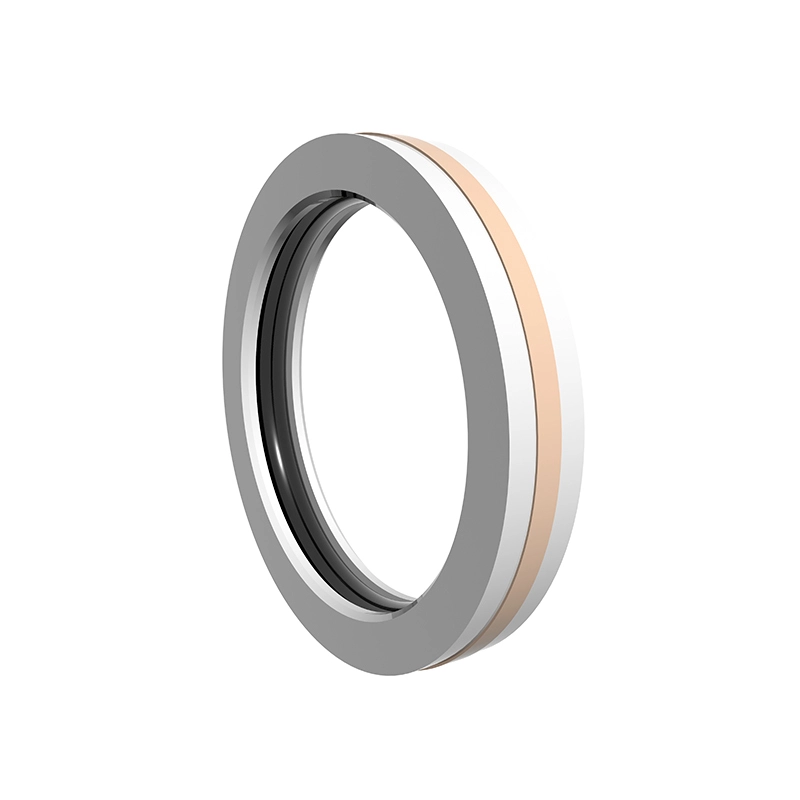

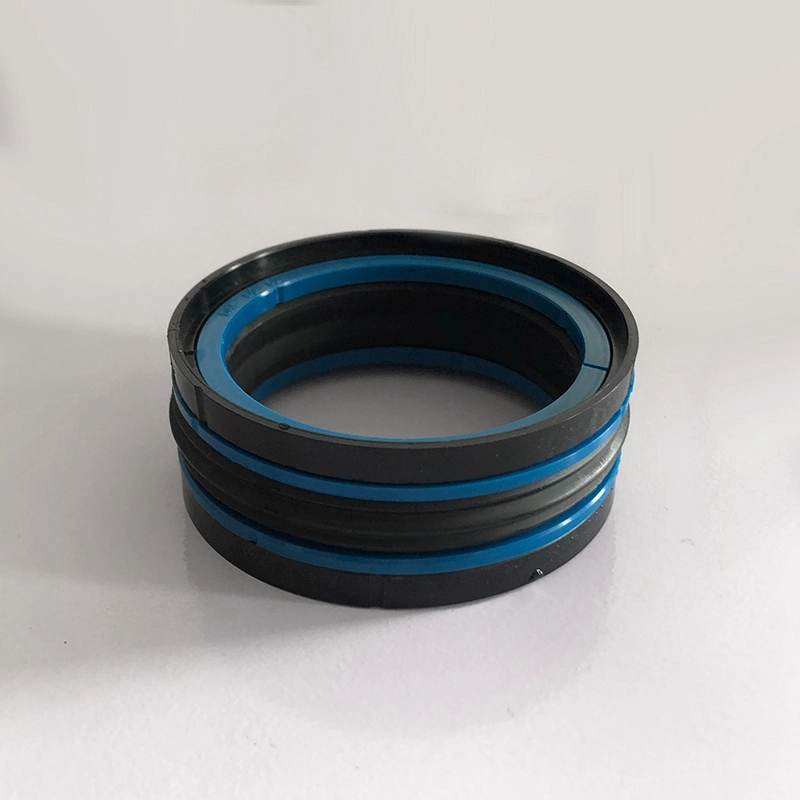

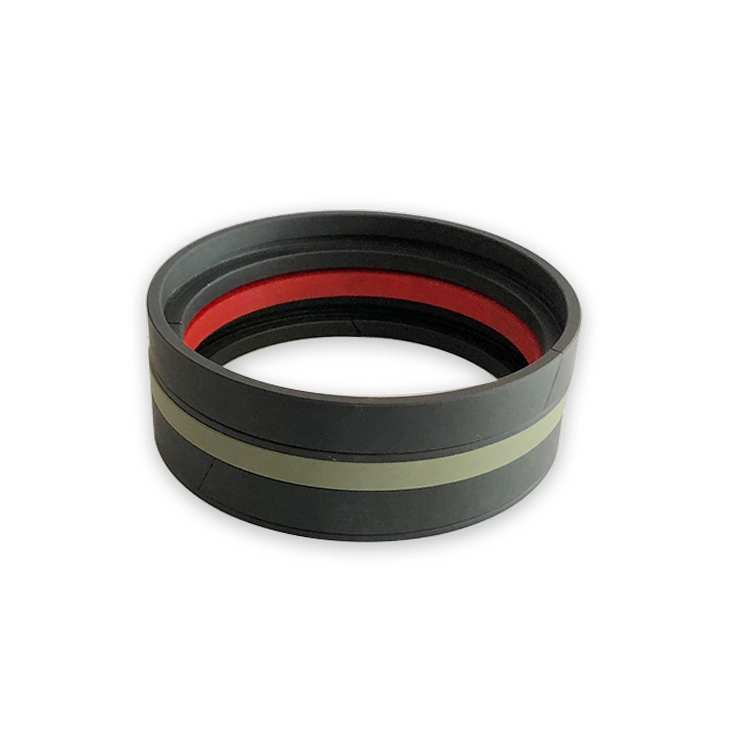

GDKK je sestavljen iz dveh vodilnih obročev, dveh zadrževalnih obročev, elastičnega gumijastega obroča in tesnilnega obroča. Vodilni obroč igra pozicioniranje in vodilno vlogo. Zadrževalni obroč ima podporno in pozicioniranje, elastični gumijast obroč zagotavlja elastično silo in kompenzira izgubo tesnilnega obroča. Tesnilni obroč sodeluje z notranjo luknjo oljnega valja, da ustvari tesnilni učinek, ki je primeren za dvosmerno tesnjenje tlaka bata oljnega valja. Dober učinek tesnjenja ima tudi v ostrih delovnih pogojih. Značilnosti:

1. Nizko trenje, majhna začetna odpornost, gladko gibanje, enako dinamično in statično trenje, brez plazenja;

2. zelo visoka tlačna stabilnost pod pritiskom in ostrimi pogoji;

3. Visoko življenje se lahko uporablja za tesnjenje v slabih mazanju;

4. Lahko se uporablja za tesnjenje medijev z nizko viskoznostjo, kot je voda;

Odlične zmogljivosti za tesnjenje z visokim in nizkim tlakom.

RC64 je sestavljen iz trikotnega tesnilnega obroča PTFE in gumijastega obroča O-obroča, primeren za hidravlično in pnevmatsko vzajemno gibanje enosmernega tlačnega tesnjenja. O-obroč zagotavlja radialno silo in kompenzira obrabo tesnilnega obroča. Ker tesnilni obroč sprejema tanko zasnovo ustnic, je sposobnost nadaljnjega kompenzacije boljša, zato je zmogljivost tesnjenja dobra. Split (Open) utor je treba uporabiti za premere cilindra manj kot 30 mm. Značilnosti:

1. Uporablja se lahko za hidravlično in pnevmatsko;

2. Nizko trenje, majhno začetno odpornost, gladko gibanje, enako dinamično in statično trenje, brez plazenja;

3. Dolga življenjska doba se lahko uporablja za mazalne tesnila brez olja;

Majhen konstrukcijski prostor, enostavna namestitev in vzdrževanje;

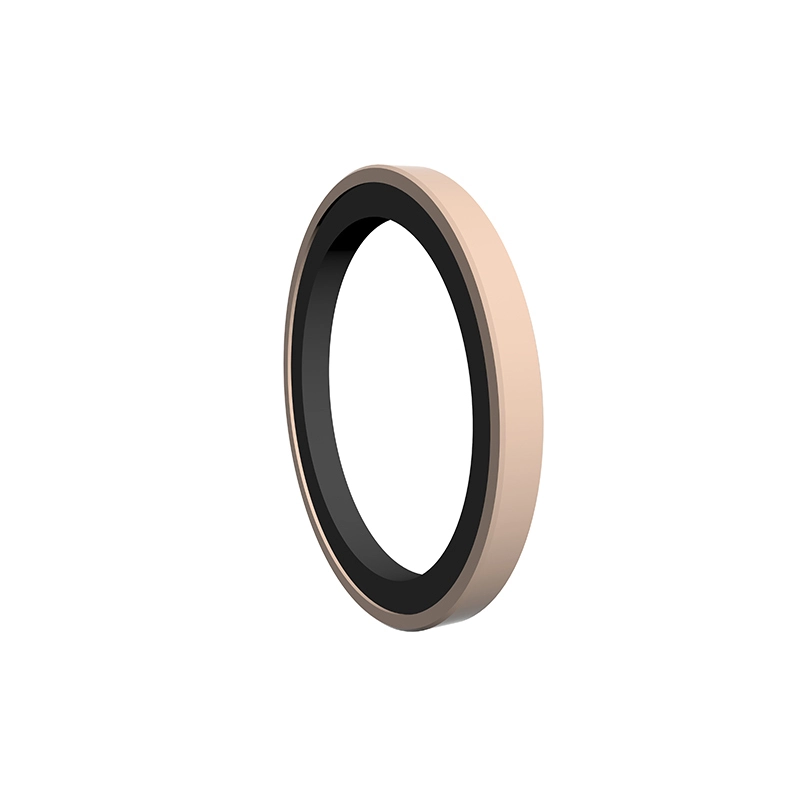

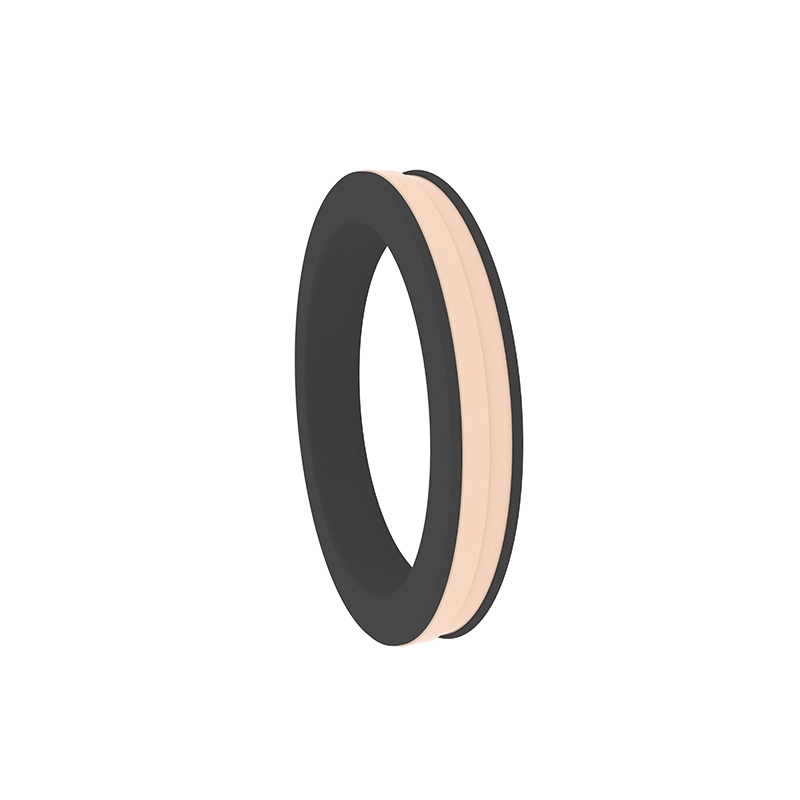

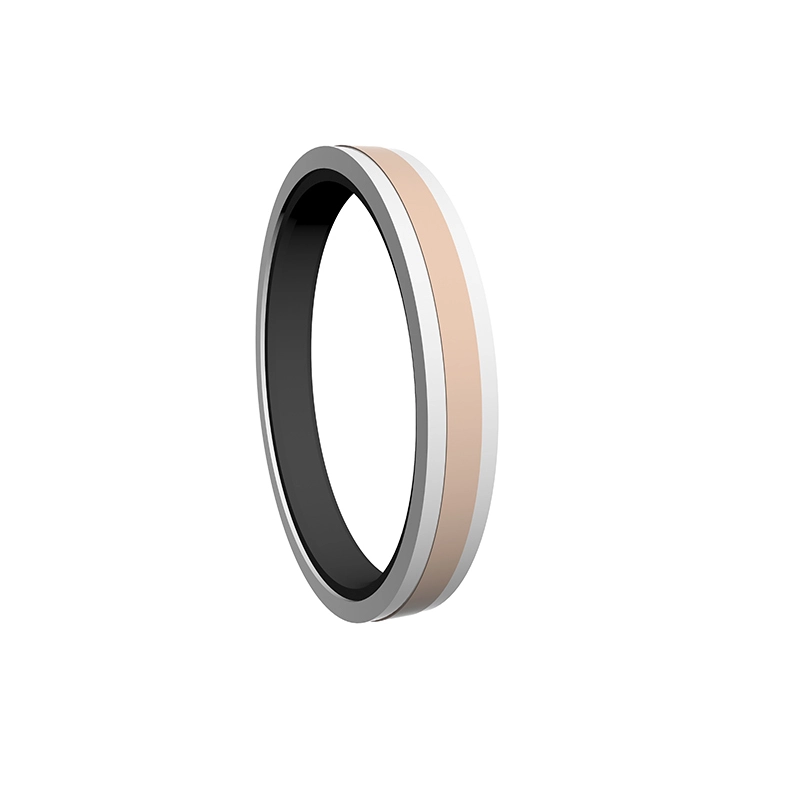

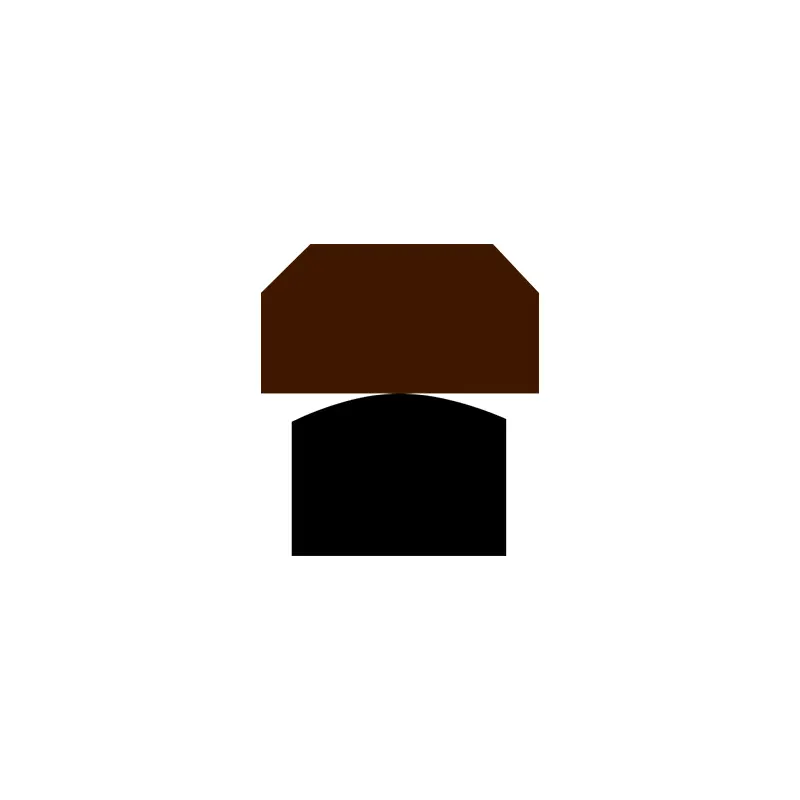

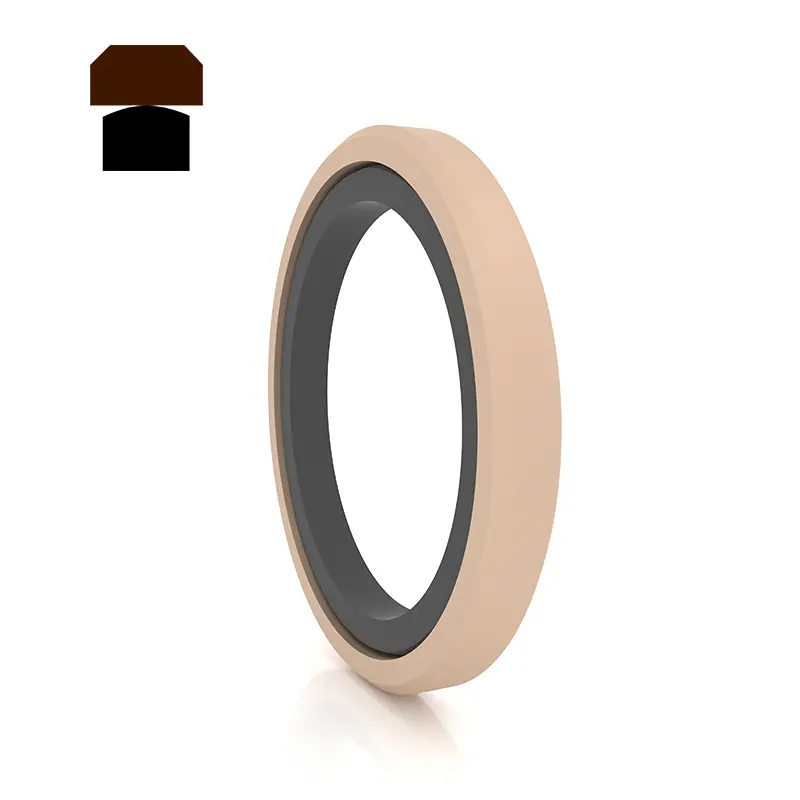

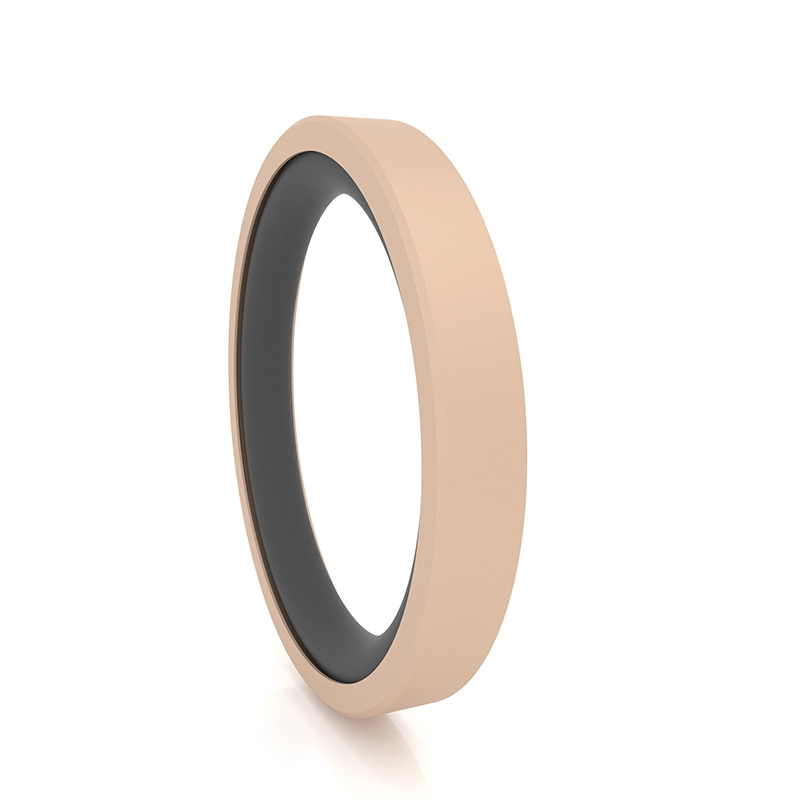

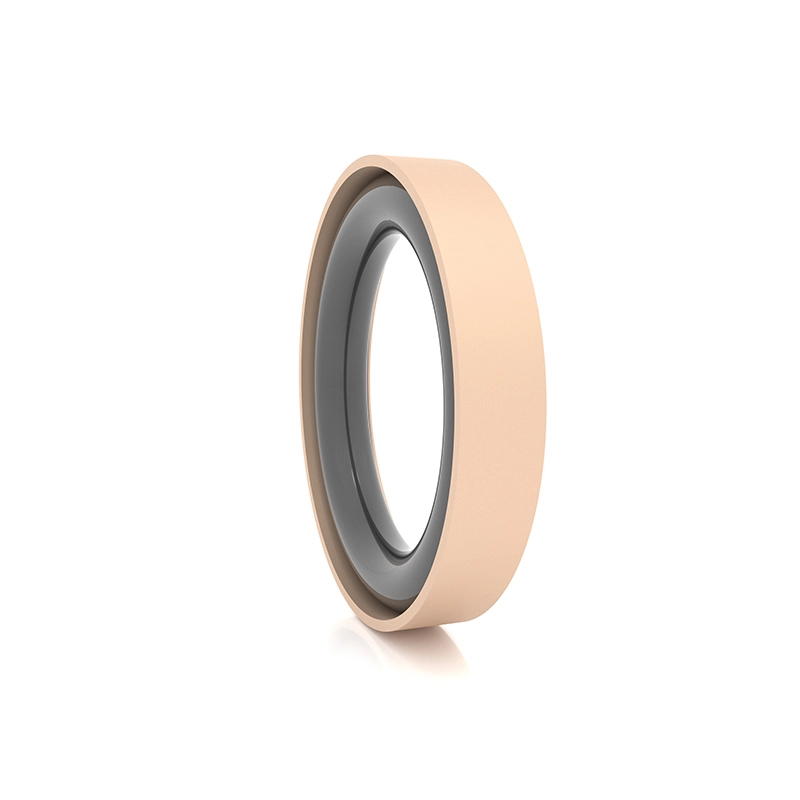

SPG je kombinacija pravokotnega spremenjenega tesnilnega obroča PTFE in pravokotnega gumijastega obroča kot elementa prednapetosti. Ima značilnosti dobrega tesnjenja, nizkega trenja in majhnega strukturnega prostora.

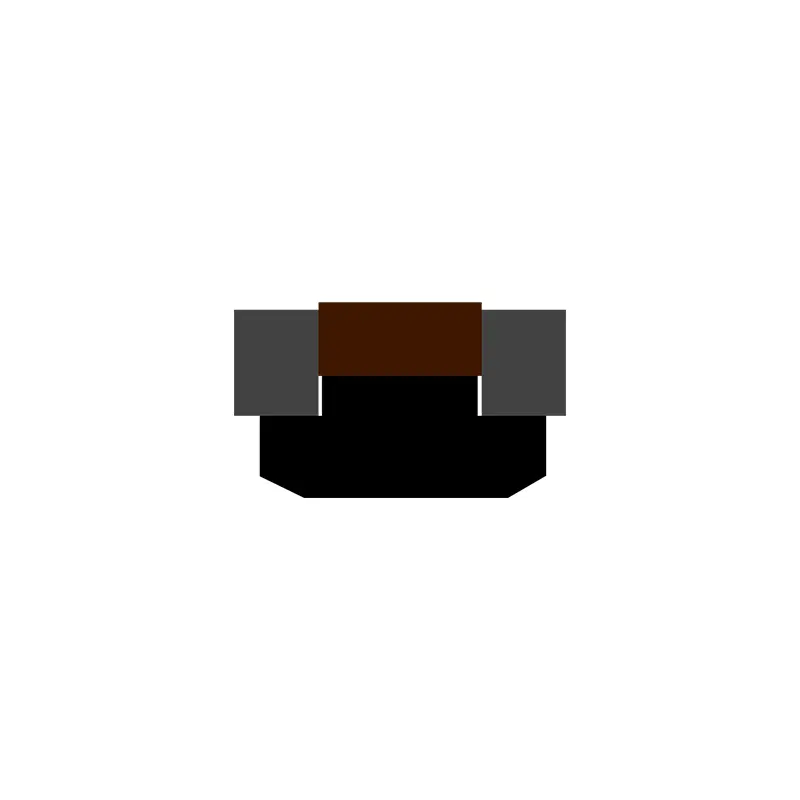

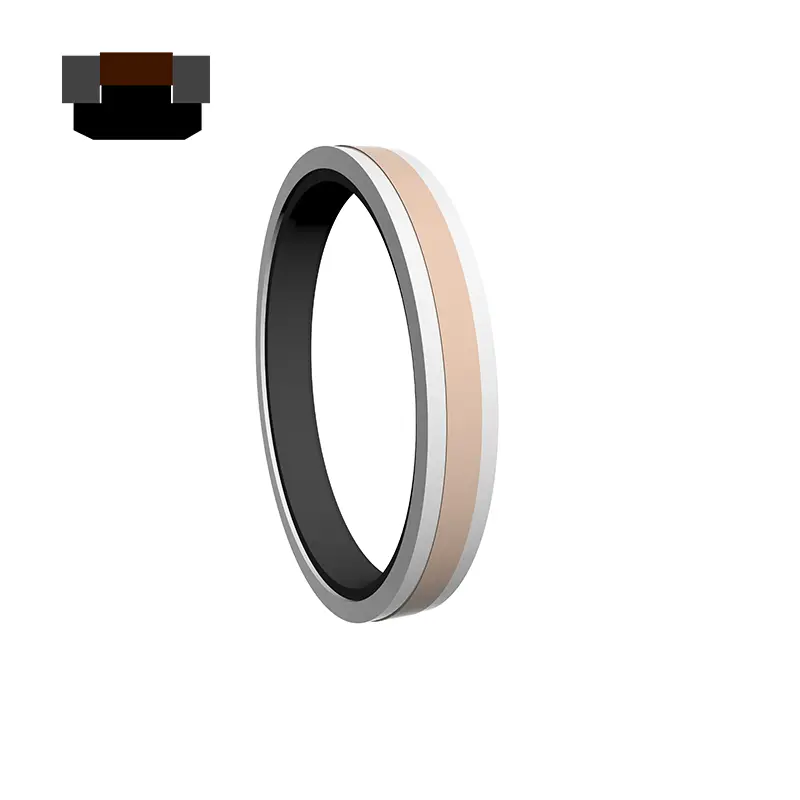

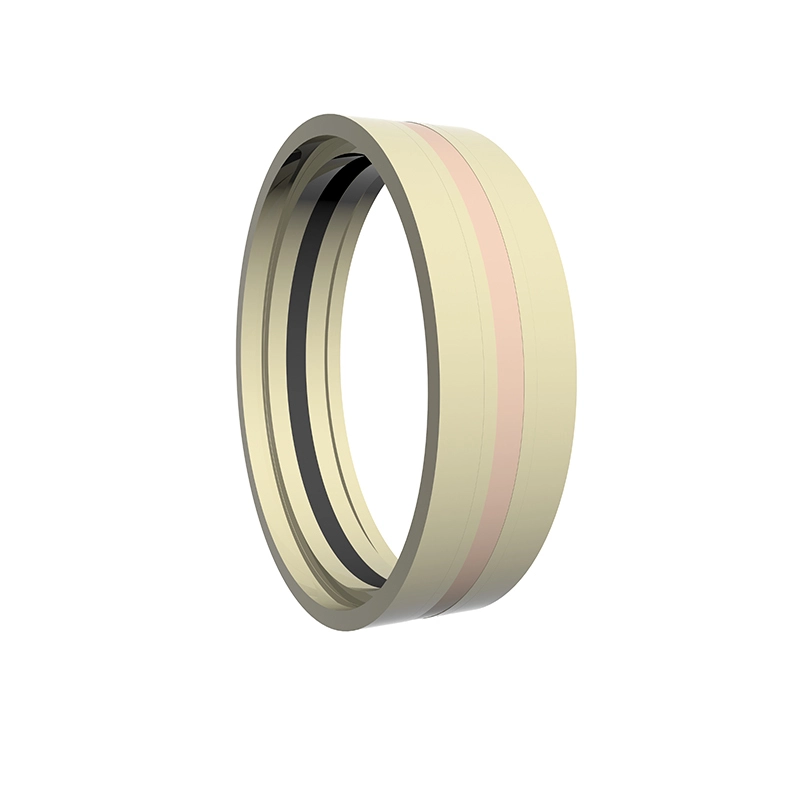

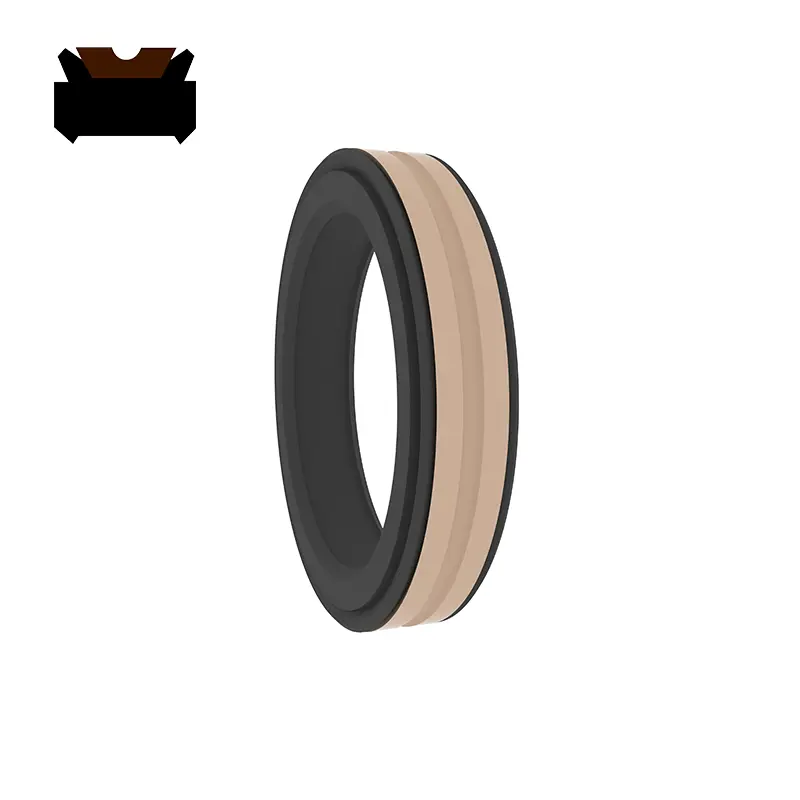

RC66 je kombinacija pravokotnega spremenjenega PTFE tesnilnega obroča in O-obroča kot elementa prednapetosti. Ima značilnosti dobrega tesnjenja, nizkega trenja in majhnega strukturnega prostora. Primerno je za hitre oljne jeklenke ali jeklenke. RC67 je sestavljen iz napolnjenega pravokotnega tesnilnega obroča PTFE, dveh zadrževalnih obročev in heterogenega elastomera, ki je primeren za hidravlično odmično gibanje dvosmernega tesnjenja tlaka. Elastomer zagotavlja radialno silo in kompenzira obrabo tesnilnega obroča. Zadrževalni obroč ščiti tesnilni obroč in ima dober tesnilni učinek tudi v ostrih delovnih pogojih. Značilnosti:

1. Nizko trenje, majhna začetna odpornost, gladko gibanje, enako dinamično in statično trenje, brez plazenja;

2. zelo visoka tlačna stabilnost pod pritiskom in ostrimi pogoji;

3. Visoko življenje se lahko uporablja za mazalne tesnila brez olja;

4. Lahko se uporablja za tesnjenje medijev z nizko viskoznostjo, kot je voda;

5. Odlične zmogljivosti za tesnjenje z visokim in nizkim tlakom.

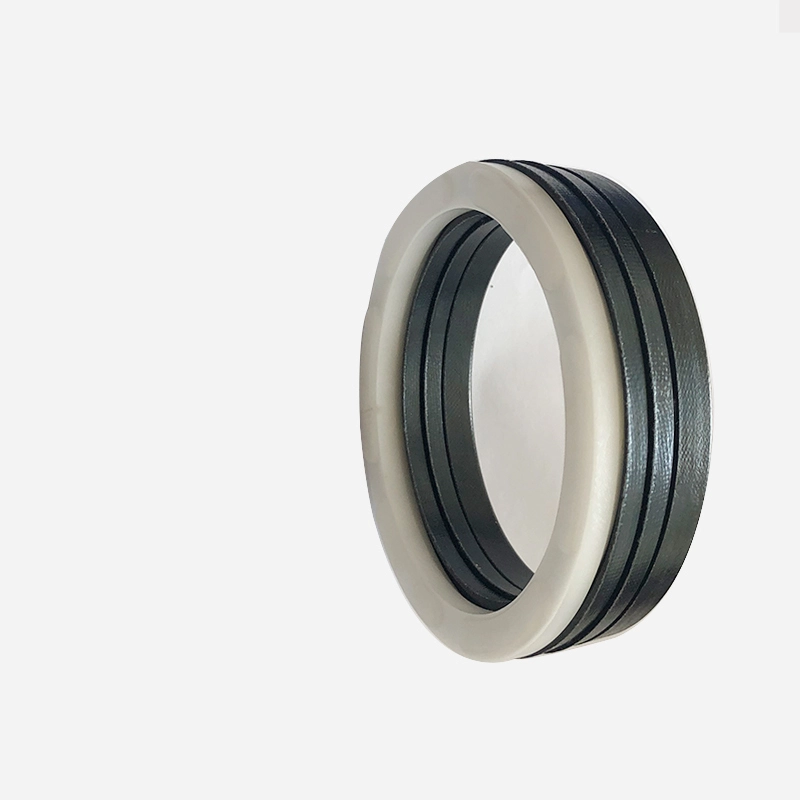

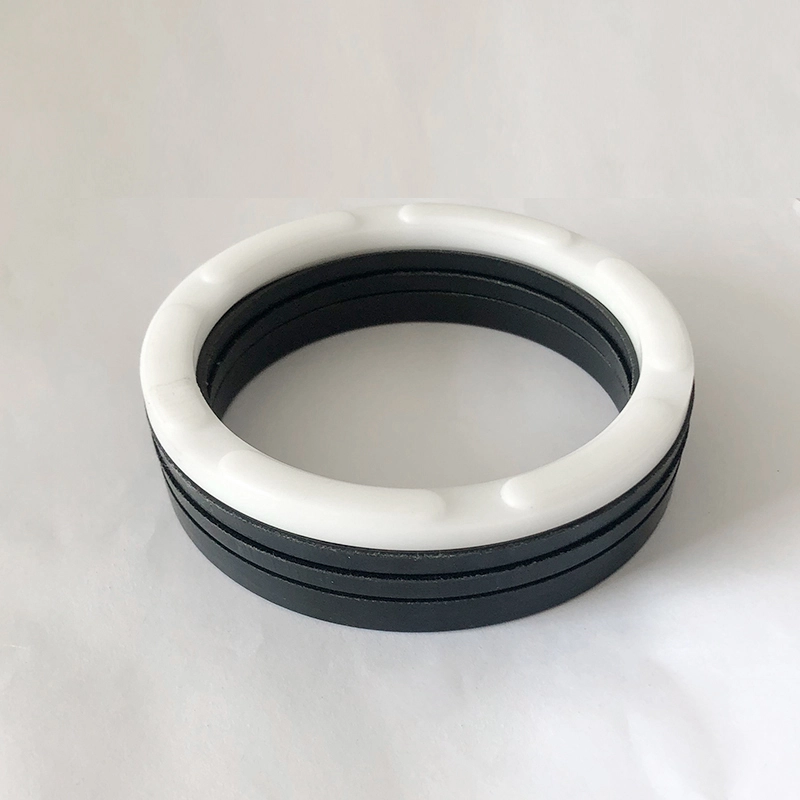

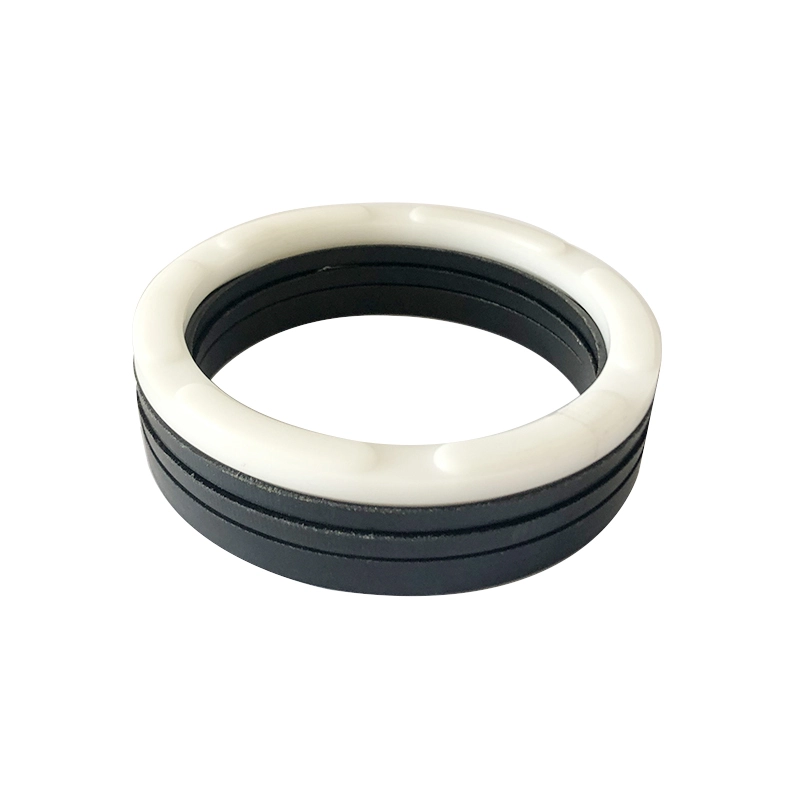

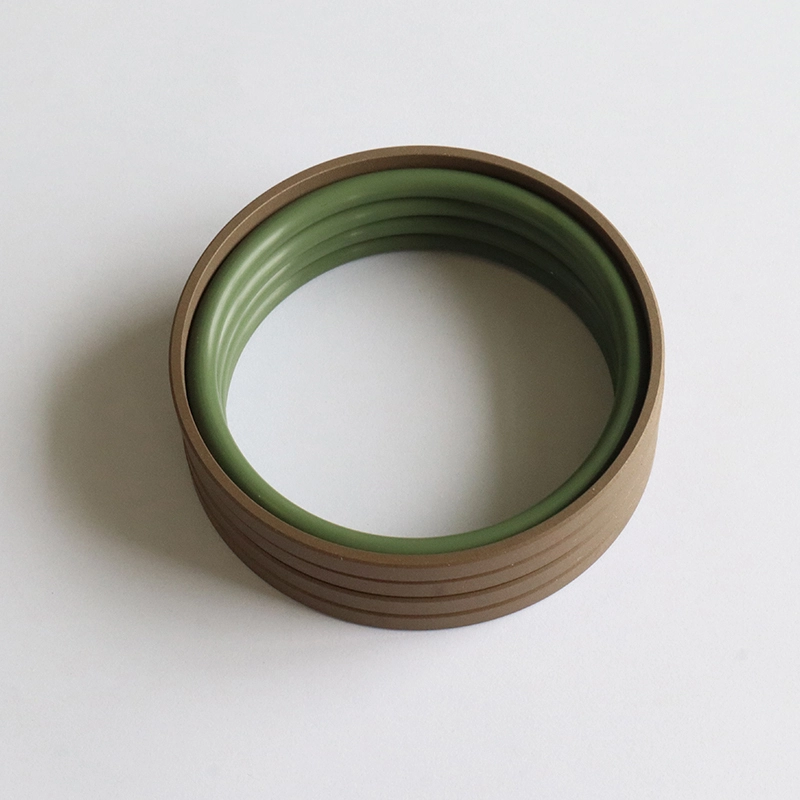

RCEK je sestavljen iz nabora tesnilnih obročev v obliki črke V, tlačnega obroča in nosilca, ki je primeren za hidravlično vzajemno gibanje enosmernega tlačnega tesnjenja. Med namestitvijo je treba uporabiti maščobo, združljivo s tesnilnim materialom. Ni ga mogoče namestiti v integralni (zaprti) utor. Uporablja se za batne tesnila v srednjih in težkih obremenitvah. Značilnosti:

1. Na voljo so različni materiali, ki jih je mogoče optimalno prilagoditi tako, da ustrezajo različnim namenom;

2. Uporablja se lahko v ostrih delovnih pogojih in je primeren za skoraj vse medije in ostre razmere;

3. Ima dolgo življenjsko dobo in se lahko uporablja za tesnila za mazanje brez olja (razumna izbira materiala);

4. Učinkovitost tesnjenja lahko prilagodite in osna velikost nastavite z dodajanjem ali odstranjevanjem tesnilnih obročev v obliki črke V;

Lahko deluje učinkovito, tudi če je kakovost tesnilne površine slaba.

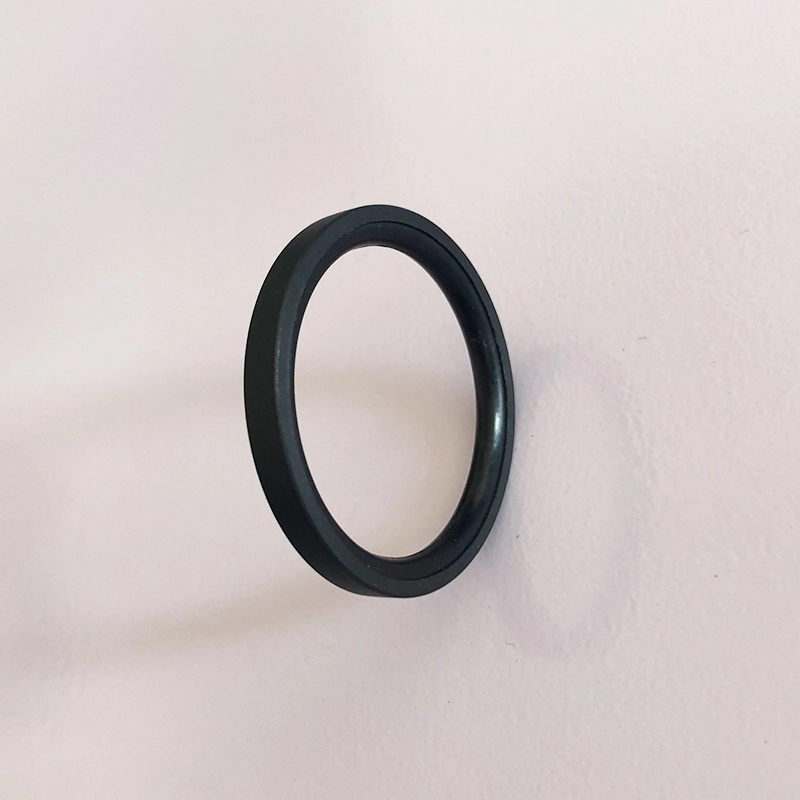

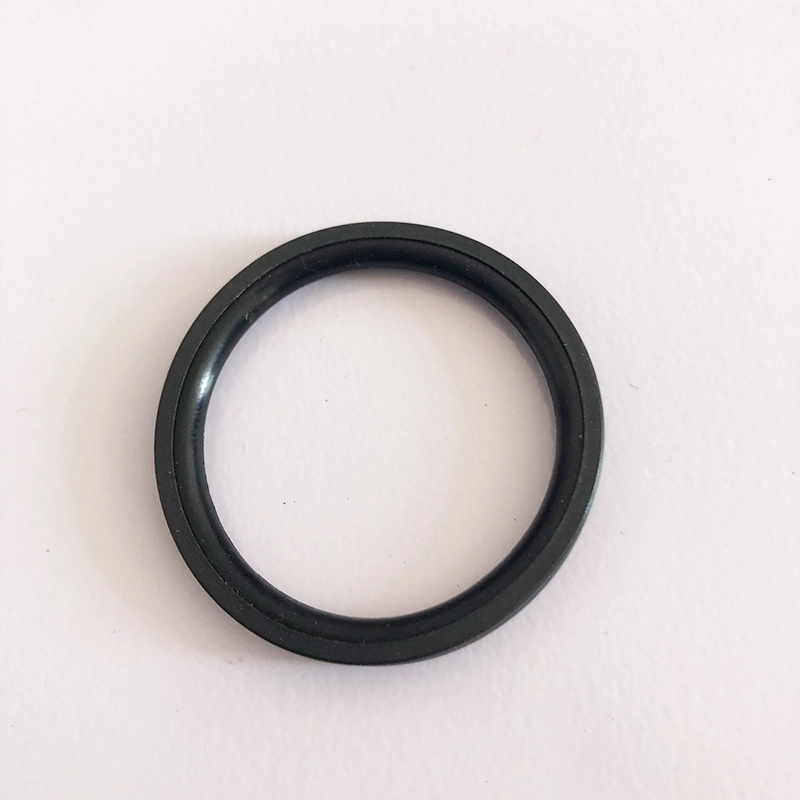

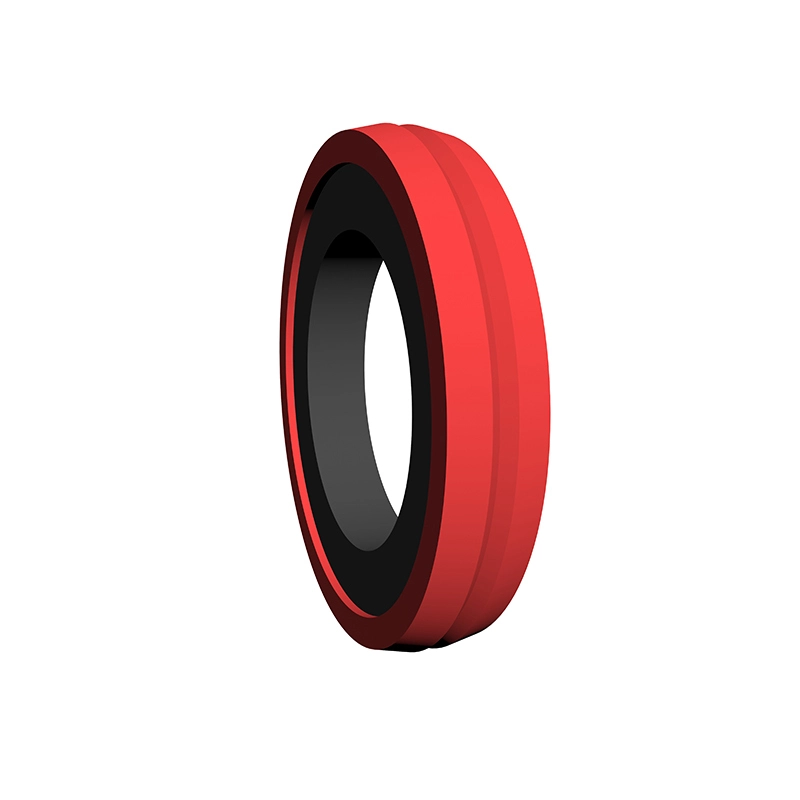

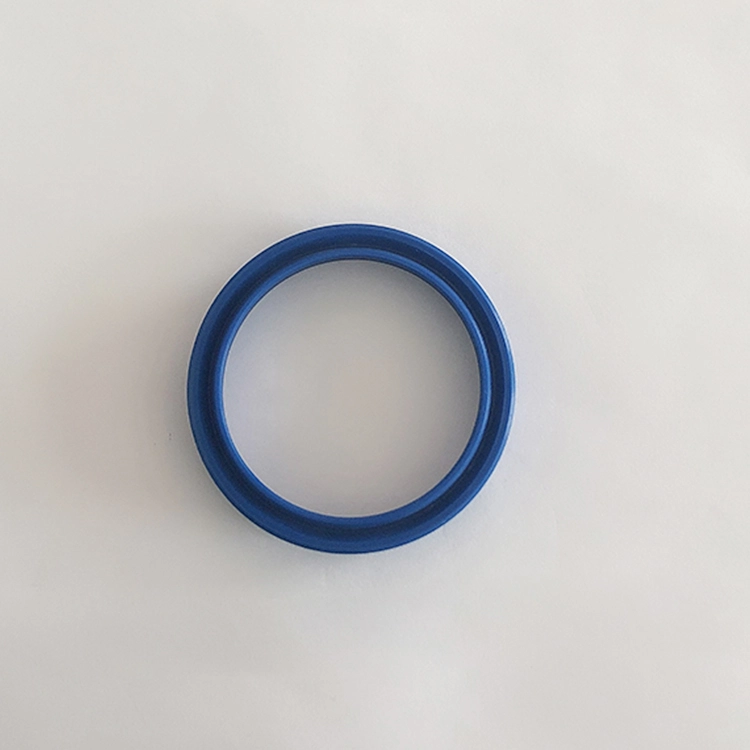

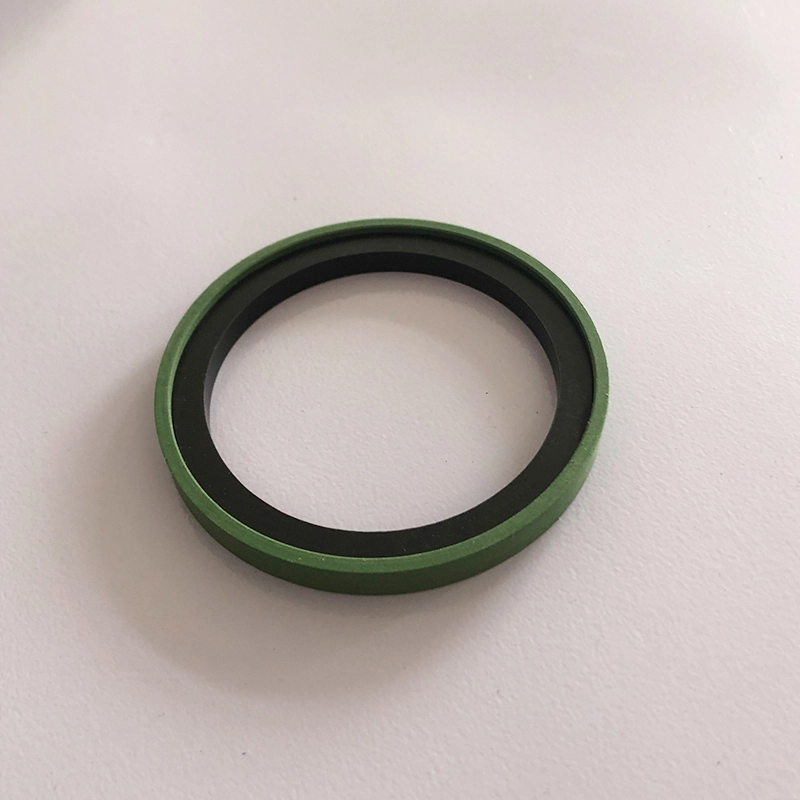

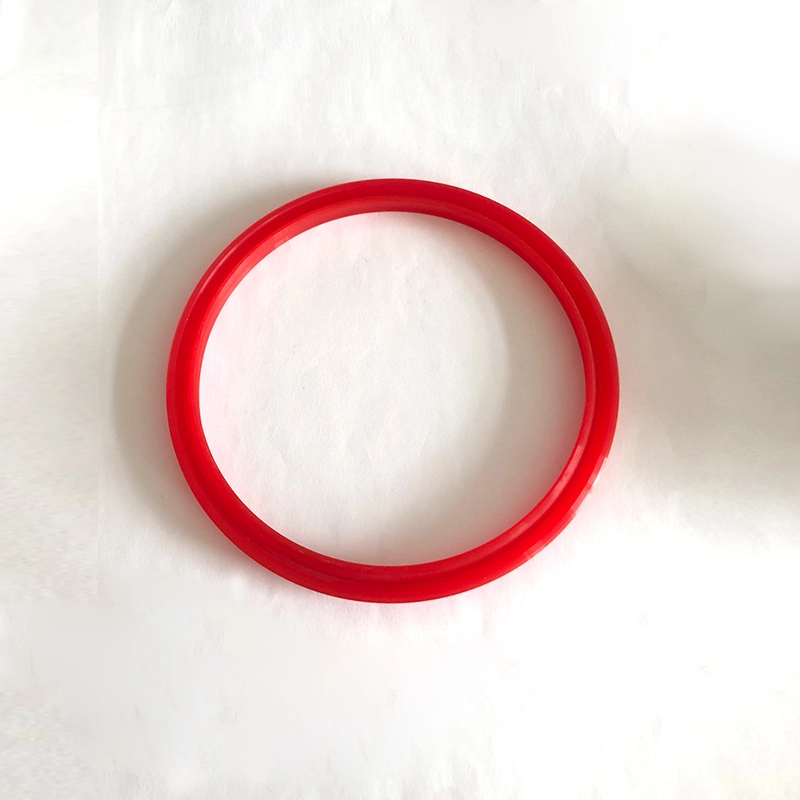

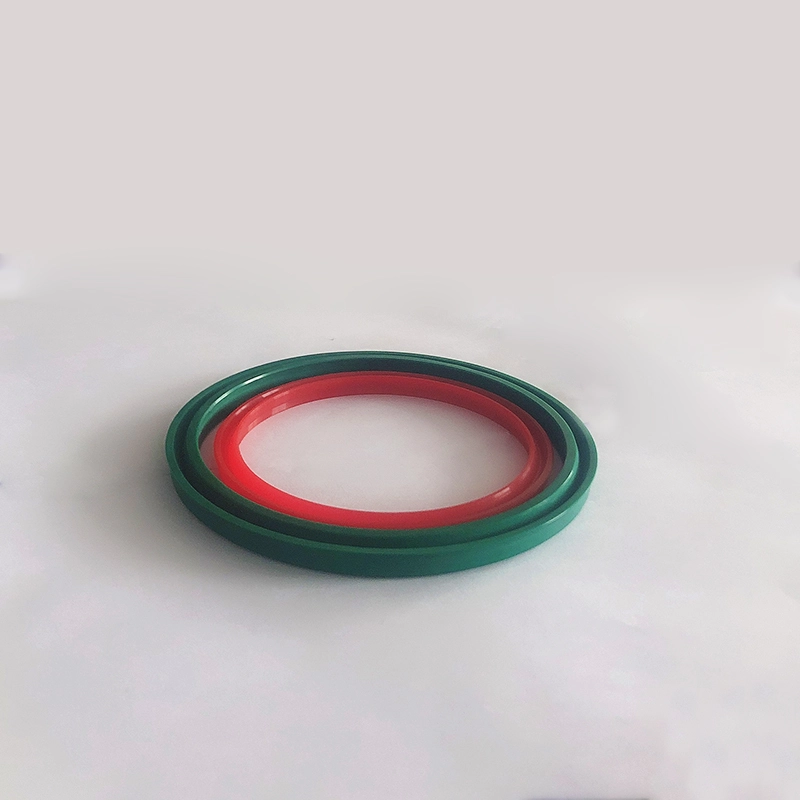

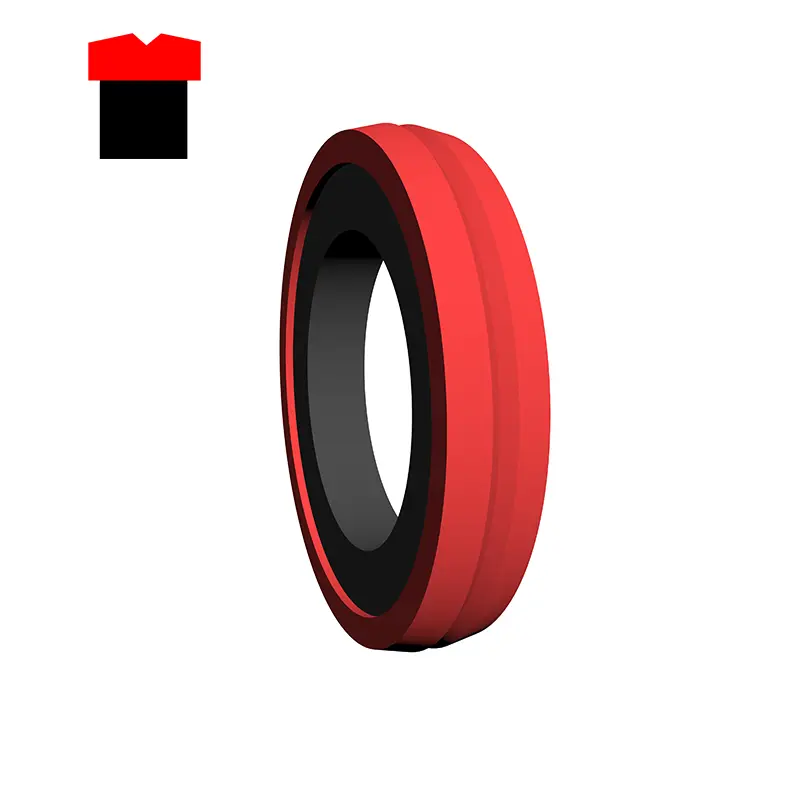

RCKR je sestavljen iz PU tesnilnega obroča in pravokotnega gumijastega obroča, ki je primeren za hidravlično vzajemno gibanje dvosmernega tesnjenja. Gre za komplementarni izdelek izdelkov Glyd Ring, z boljšo sposobnostjo tesnjenja in vzdrževanja tlaka kot Glyd Ring in ga je mogoče namestiti brez pomoči orodij za namestitev. Njegove lastnosti:

1. dobra dinamična in statična zmogljivost tesnila;

2. Boljša zmogljivost tesnjenja z nizkim tlakom kot Glyd obroč in ga je mogoče namestiti brez namestitvenih orodij;

3. Nizko trenje, majhna začetna odpornost in gladko gibanje;

4. Dolga življenjska doba se lahko uporablja za tesnilo za mazanje brez olja;

5. Lahko se uporablja za dvosmerno tesnjenje tlaka;

Namestitveni utor je v skladu s standardom ISO7425/1.

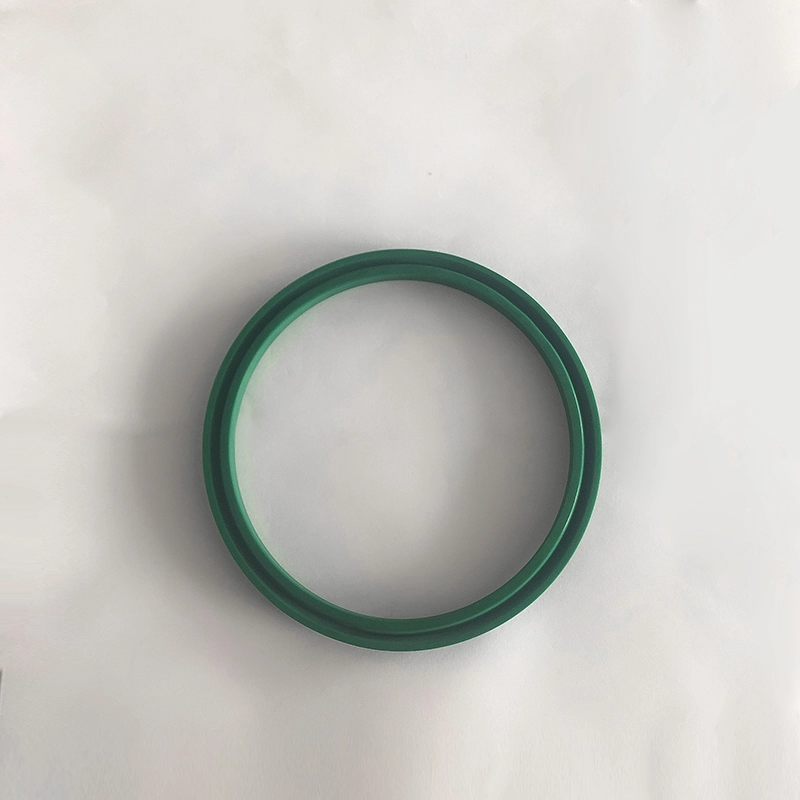

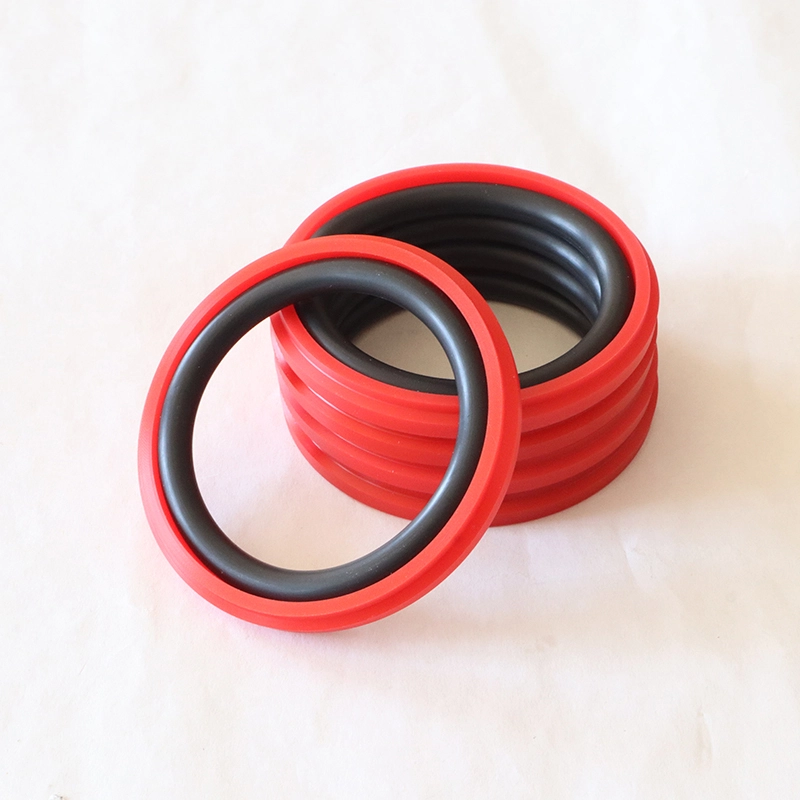

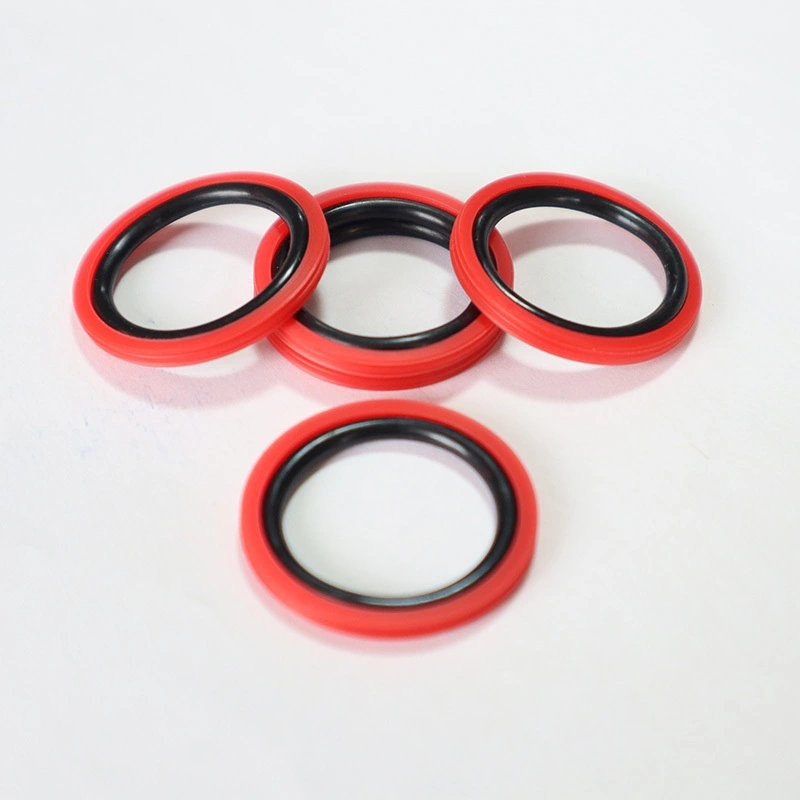

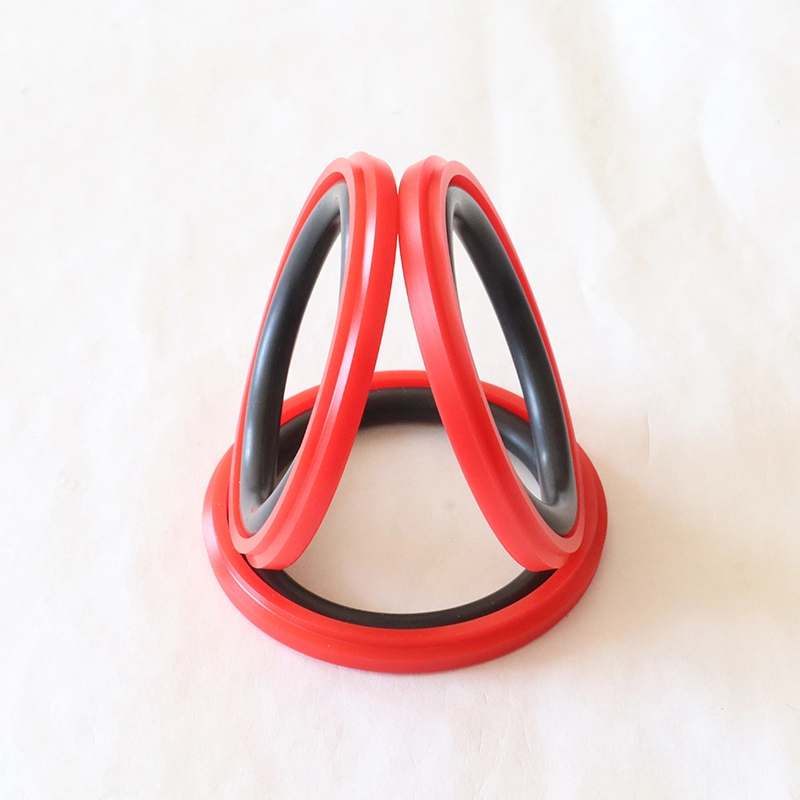

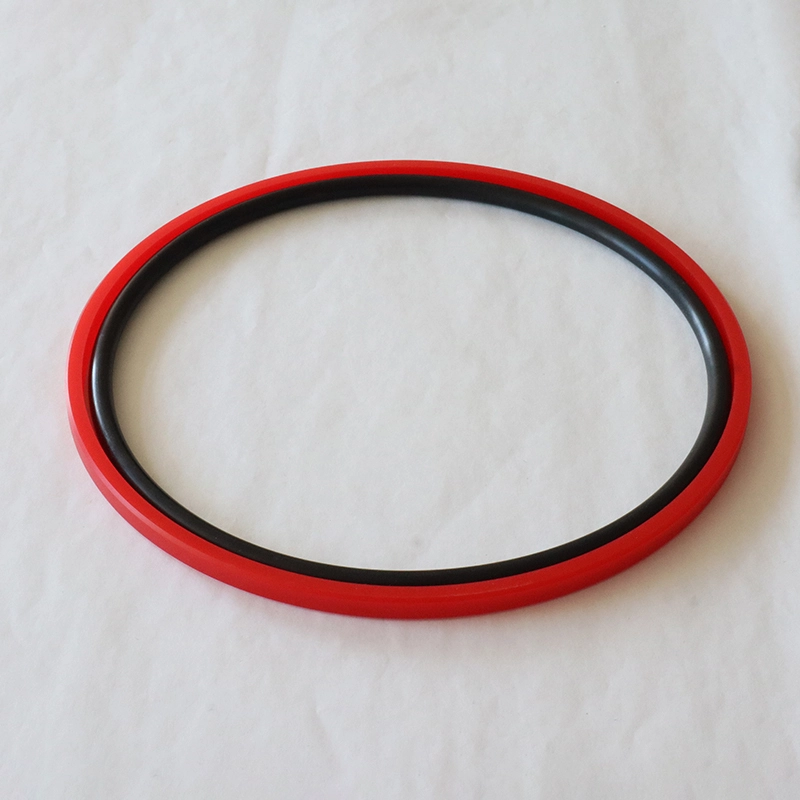

RPW je sestavljen iz posebne oblike PU tesnilnega obroča in gumijastega obroča v obliki črke O, primeren za hidravlično vzajemno gibanje dvosmernega tesnjenja tlaka. O-obroč zagotavlja radialno silo in kompenzira obrabo tesnilnega obroča. Na splošno se uporablja skupaj z vodilnim obročem. Značilnosti:

1. Nizko trenje, majhna začetna odpornost, gladko gibanje, brez plazenja;

2. zelo visoka tlačna stabilnost pod pritiskom in ostrimi pogoji;

3. Dobra zmogljivost tesnjenja tako pri visokih kot pri nizkih tlakih;

Za namestitev niso potrebna nobena namestitvena orodja.

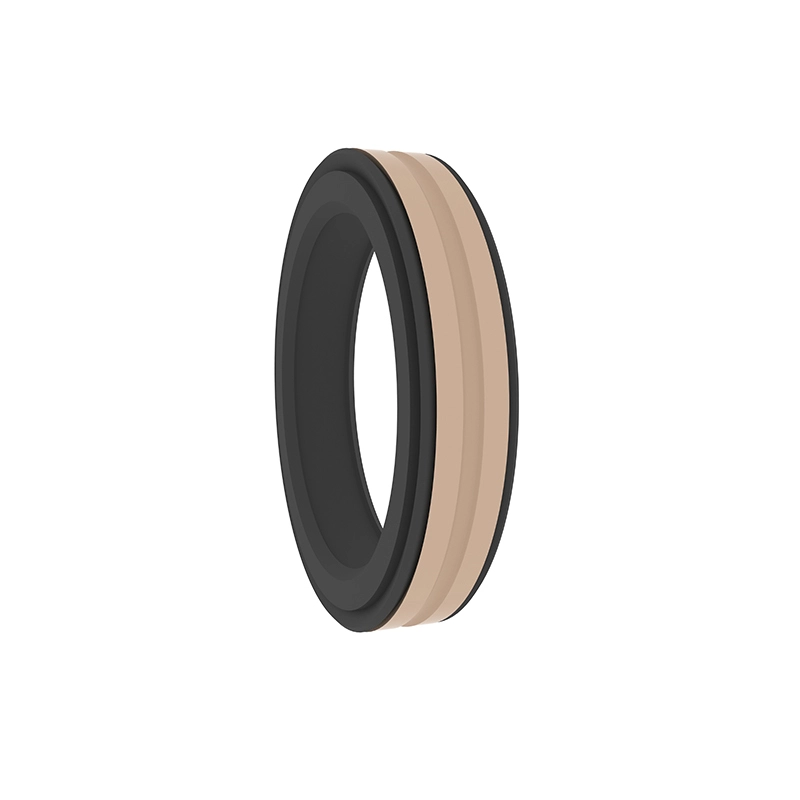

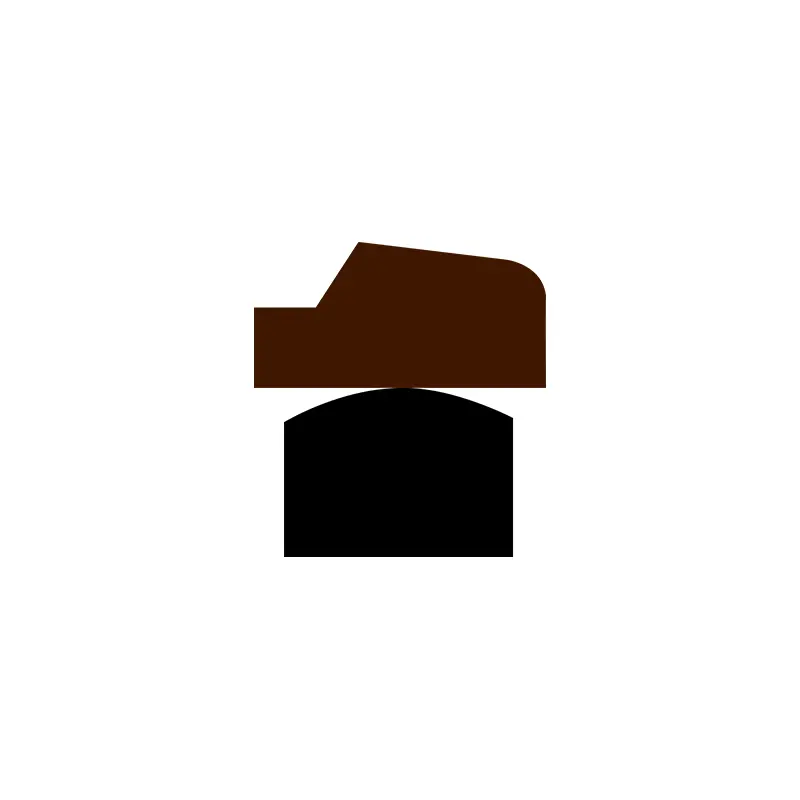

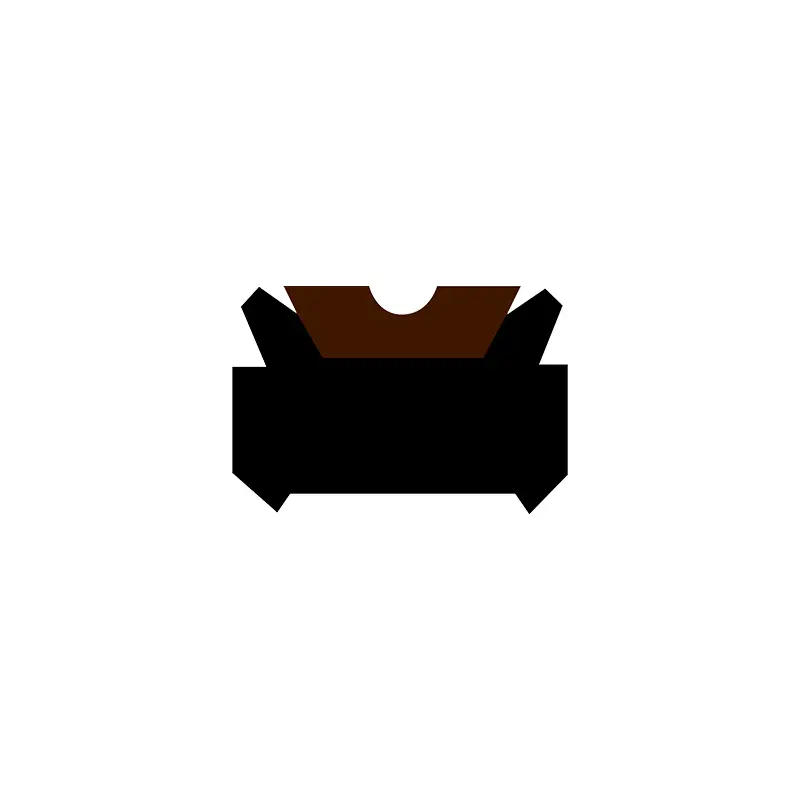

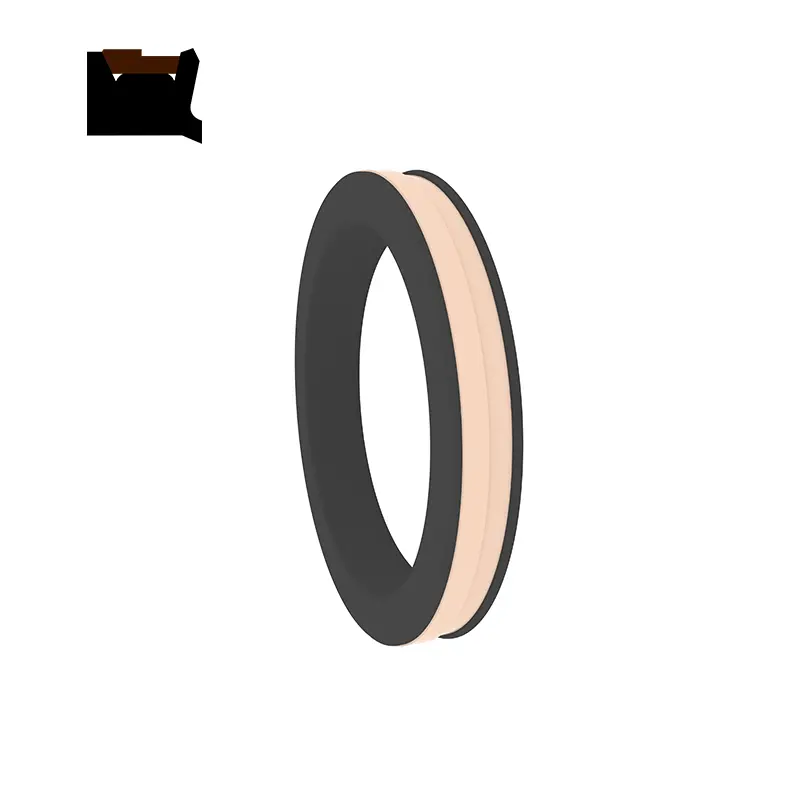

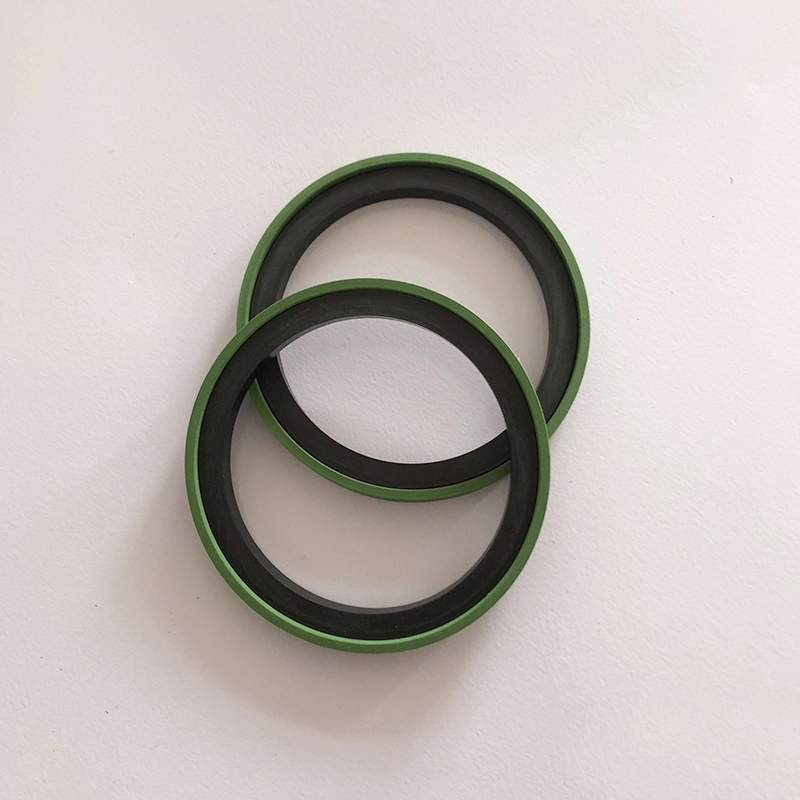

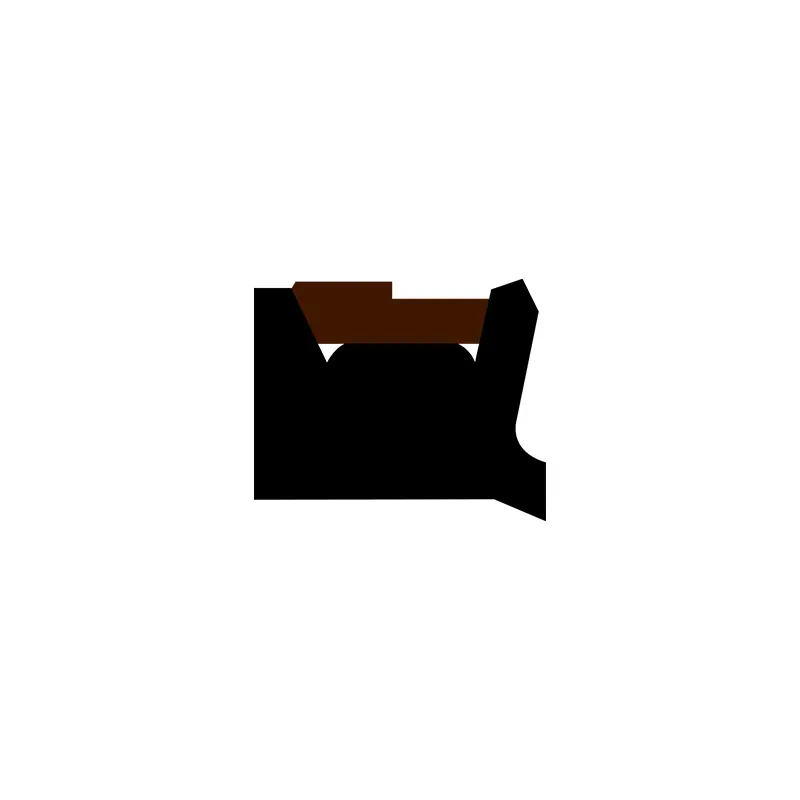

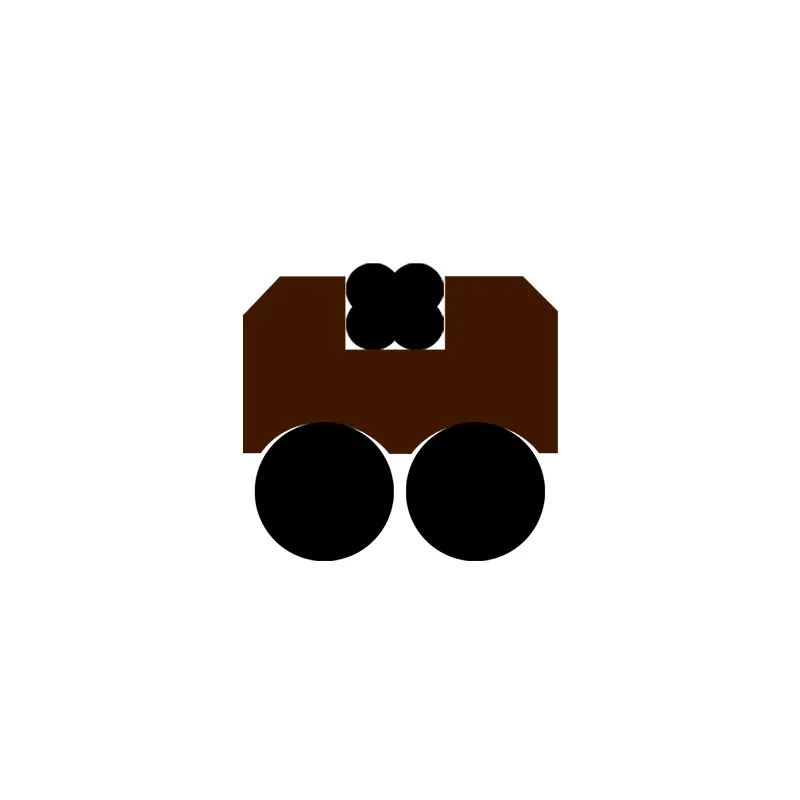

TDA in TDMA sta sestavljena iz posebne oblike gume (ali poliuretana) elastomera in spremenjenega tesnilnega obroča PTFE ter imata značilnosti dobrega tesnjenja, dolge življenjske dobe, nizkega trenja, brez plazenja itd. TDA je primerna za enosmerno tesnjenje tlaka bat. TDMA je primeren za dvosmerno tesnjenje tlaka batov.

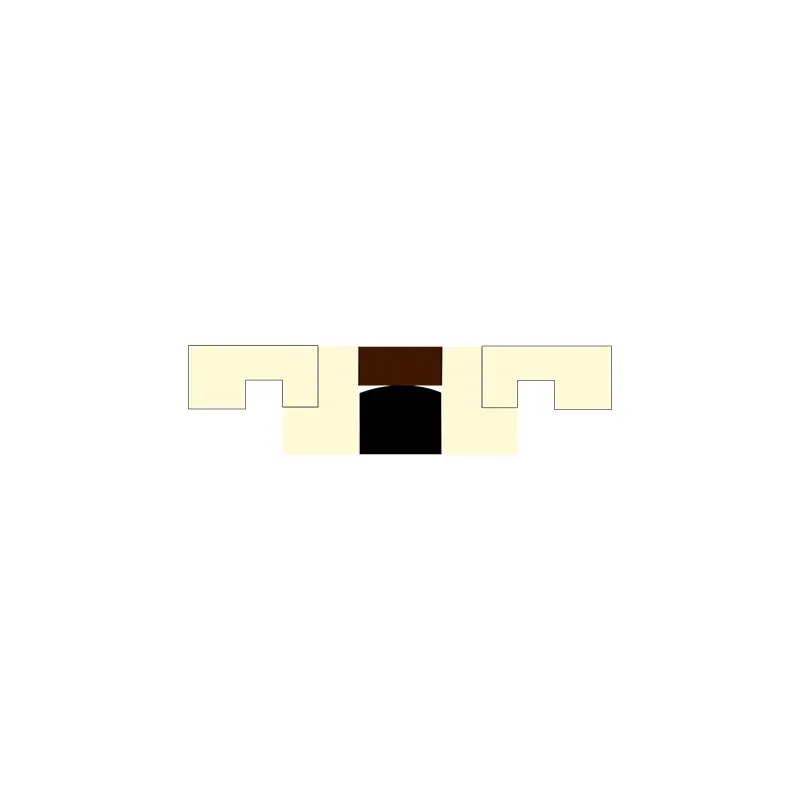

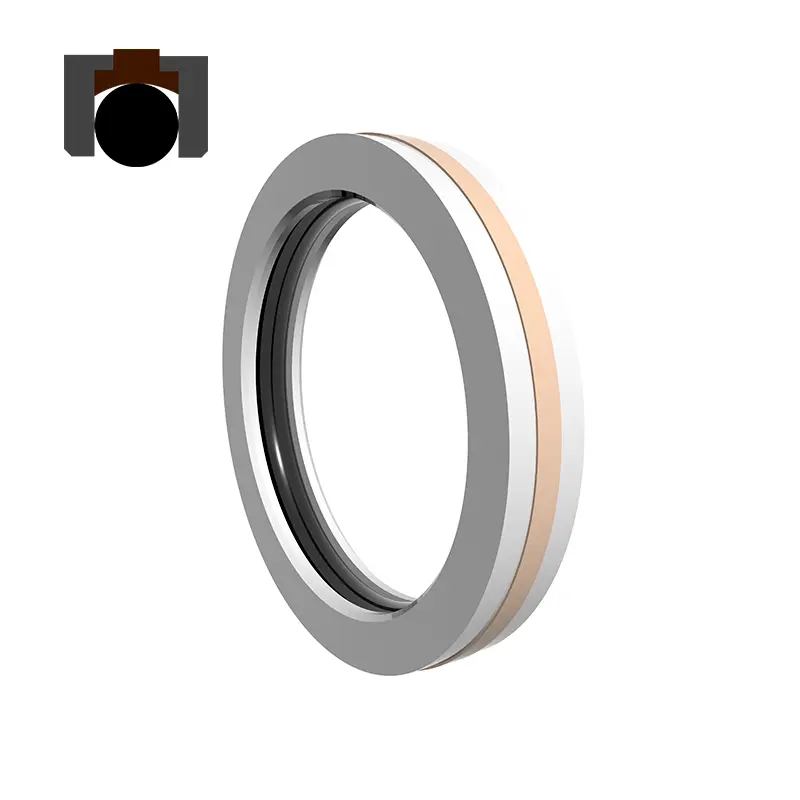

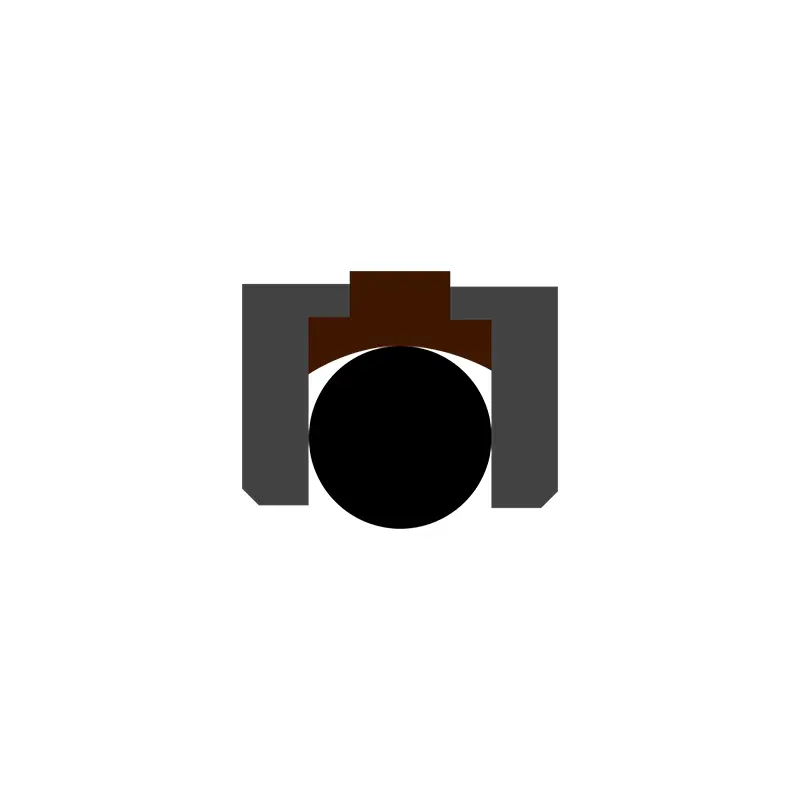

GGDA je sestavljen iz tesnilnega obroča, napolnjenega s PTFE, dveh plastičnih nosilcev v obliki črke L in elastične sile O-obroča, z dobrim tesnjenjem, dolgim življenjem, nizkim trenjem, brez plazenja in drugih lastnosti. Primerno za dvosmerno tesnjenje tlaka bata.

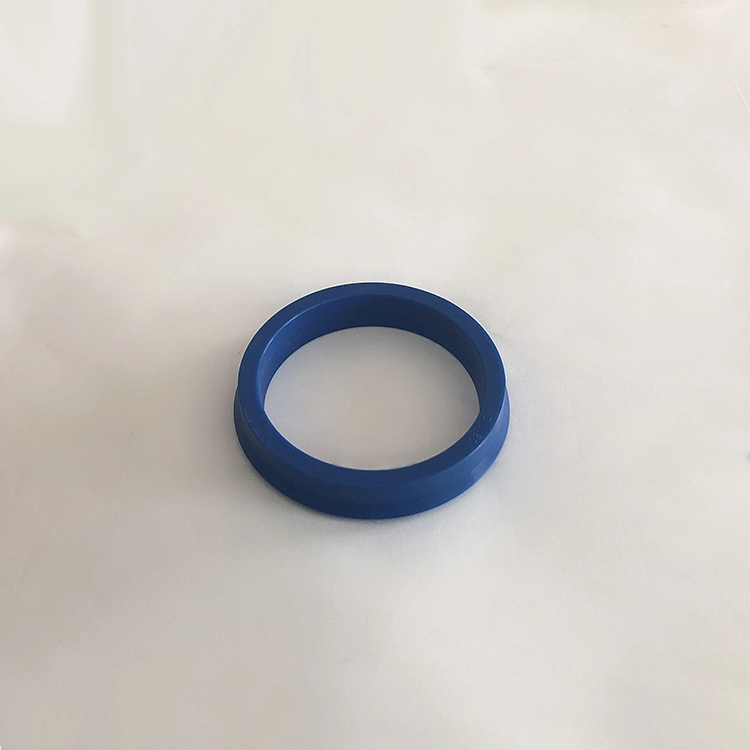

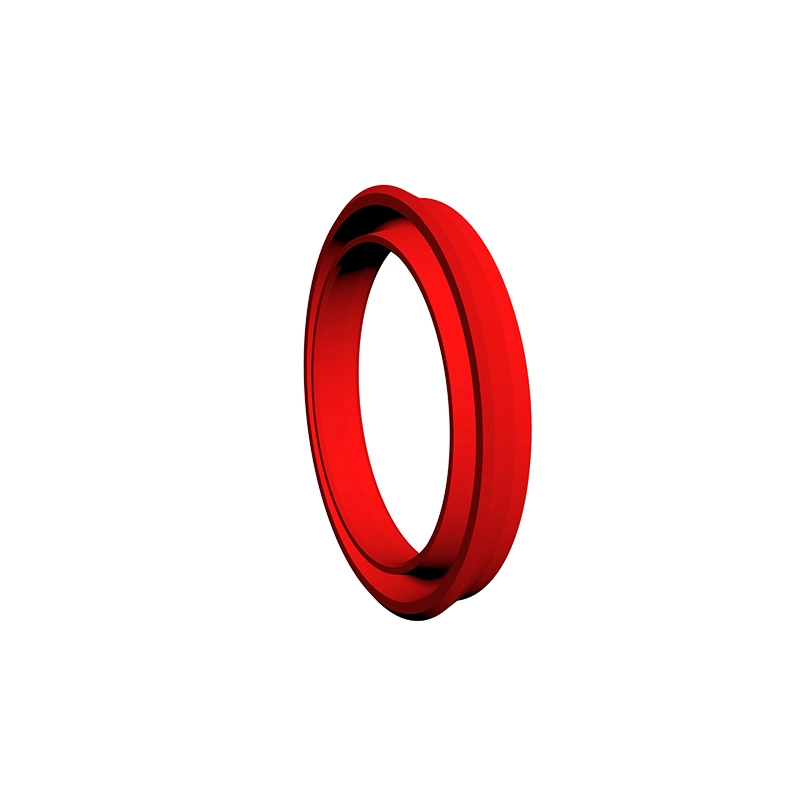

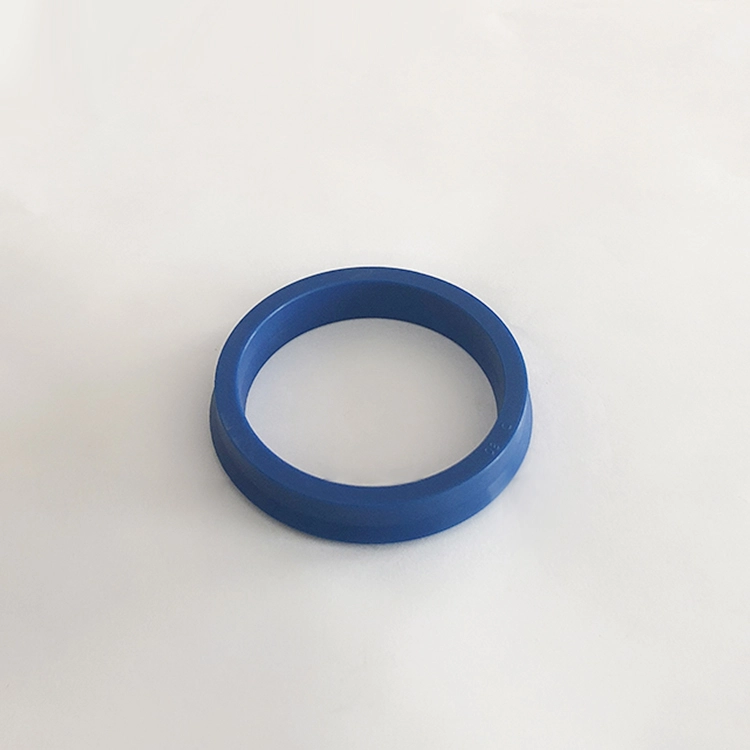

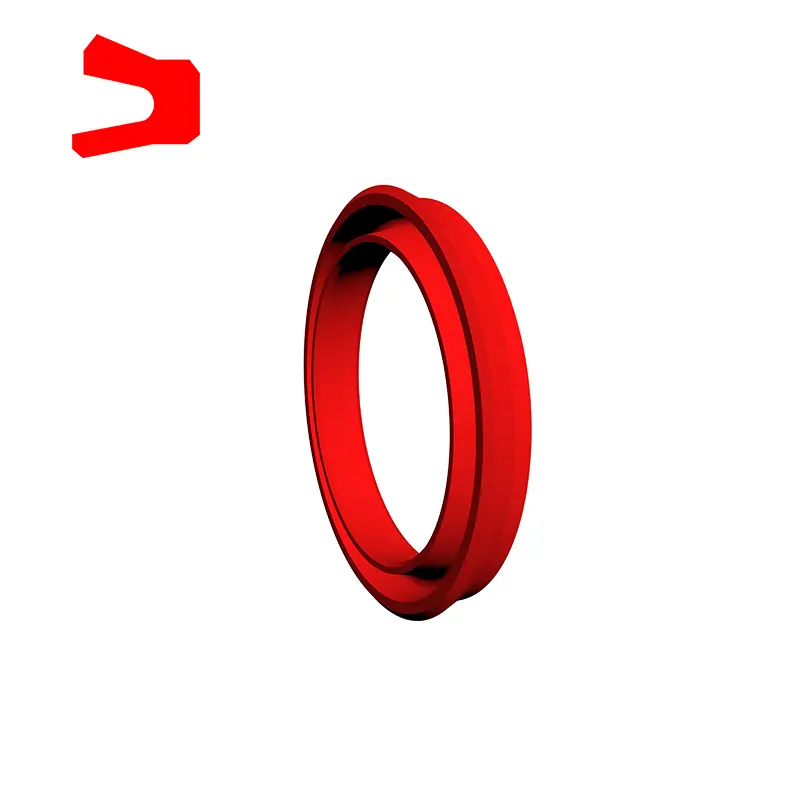

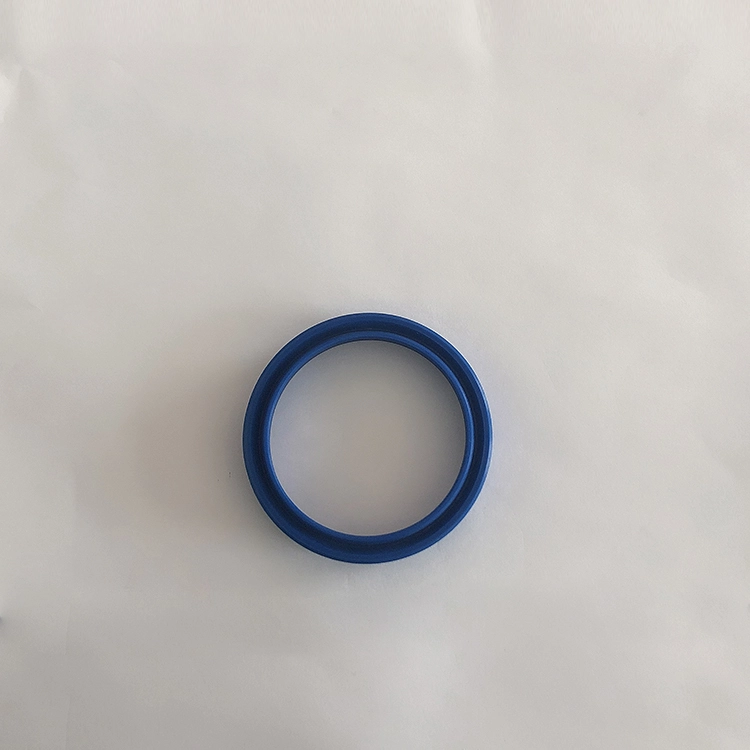

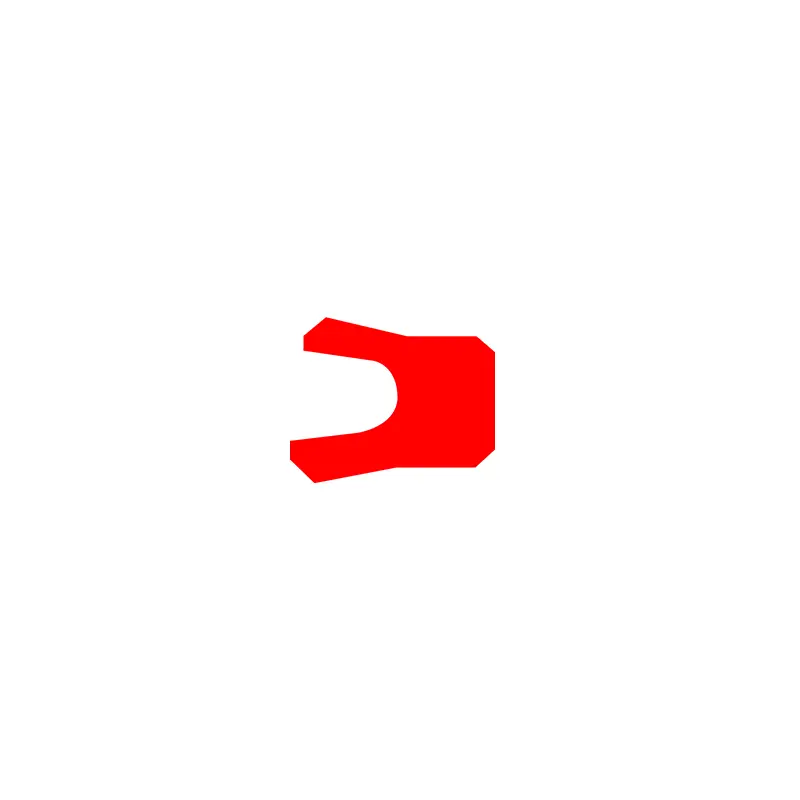

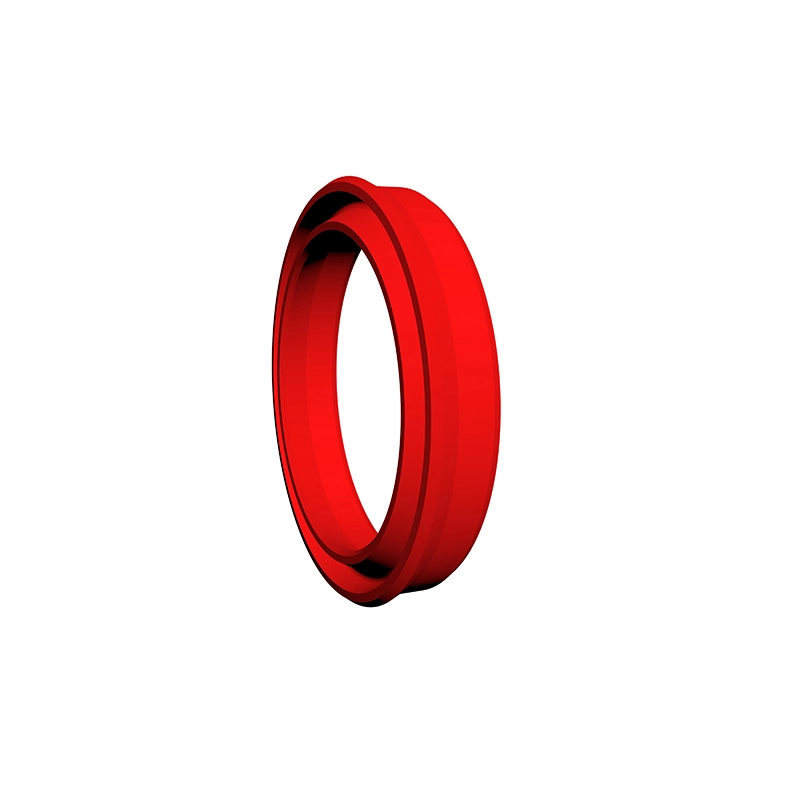

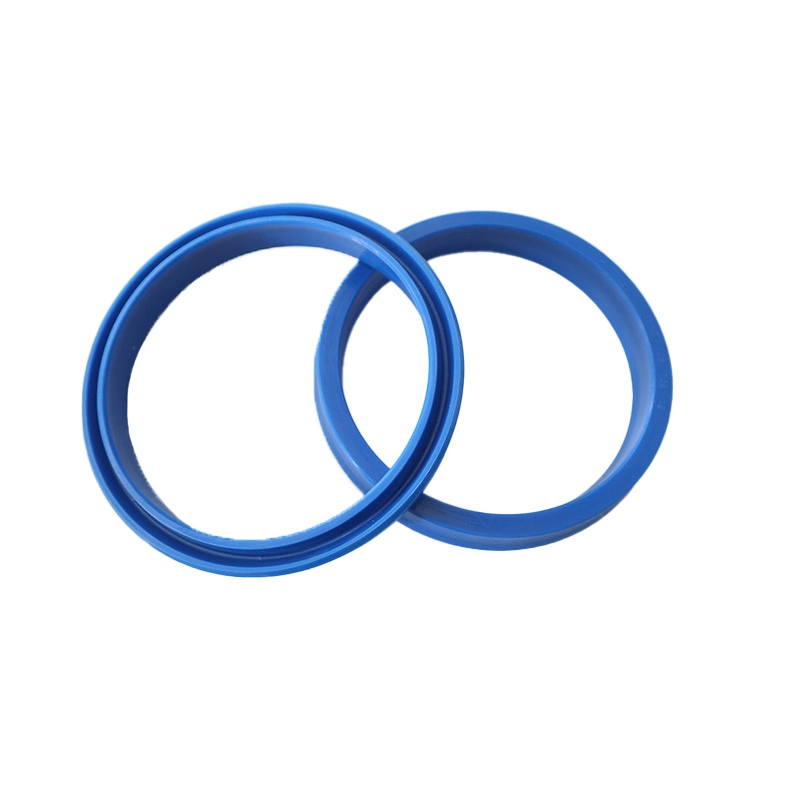

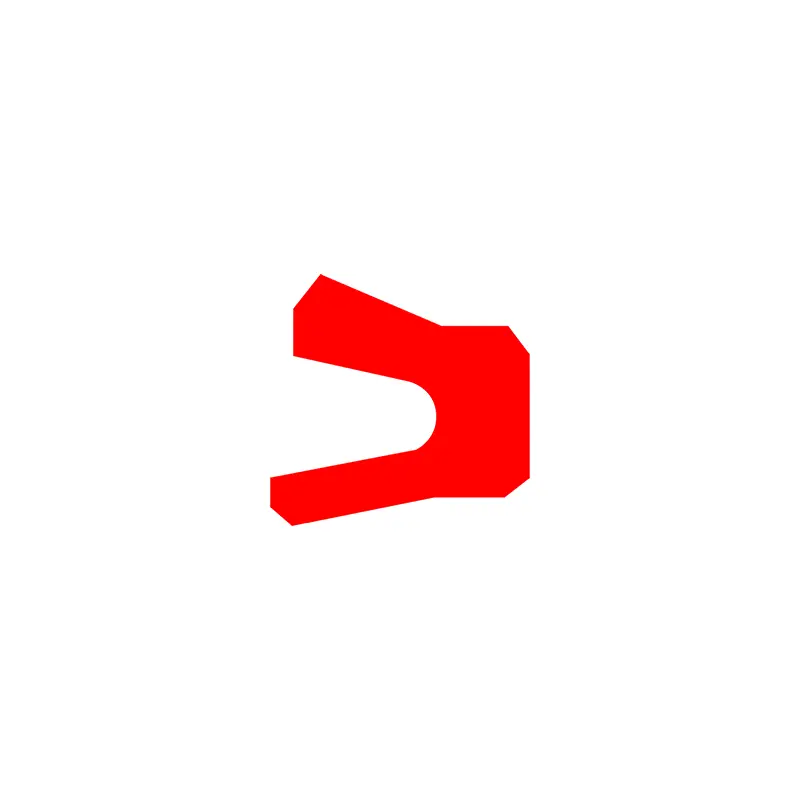

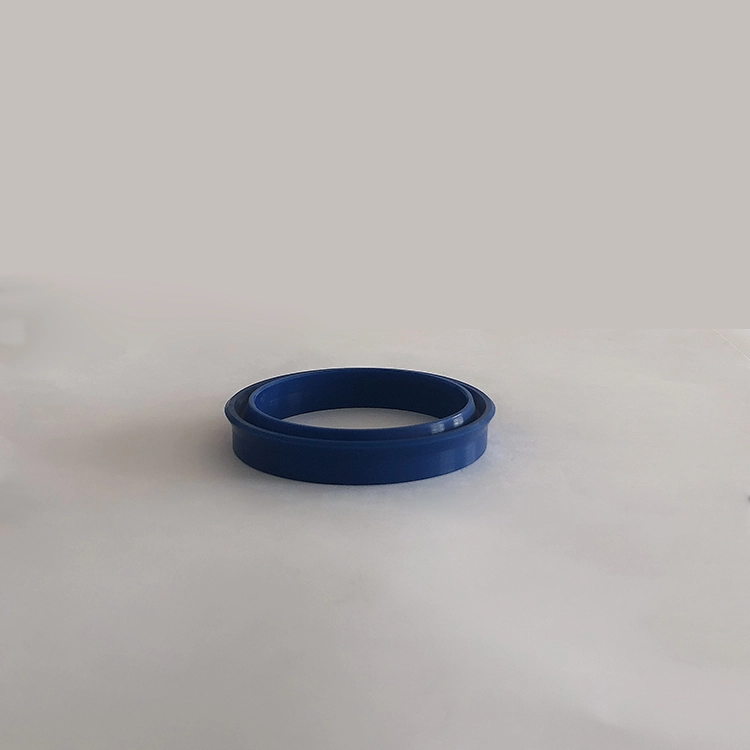

RCUP tesnilni obroč je asimetrično tesnilo, ki se uporablja posebej na batu, primerno za hidravlično vzajemno gibanje enosmerno tesnjenje, z dobrim tesnjenjem. Utor je v skladu s standardom ISO5597. Tesnilni obroč tipa YXD za gred je asimetrično tesnilo, ki se uporablja posebej na batu, primerno za hidravlično enosmerno tesnjenje gibanja z dobrim tesnjenjem. Ko se uporablja pod 12 ~ 32MPA, je pri peti potreben zadrževalni obroč. Utor je v skladu s standardom JB/ZQ4265-97. Značilnosti:

1. Uporablja se za svetlobne in srednje obremenitve;

2. Dobra zmogljivost tesnjenja tako za visokotlačno in nizkotlačno tesnjenje;

3. Na voljo so različni materiali, s širšim razponom medijske odpornosti;

4. preprosta struktura in enostavna namestitev in vzdrževanje.

Funkcije in aplikacije izdelka:

Izbira materiala:

RC61, RC62

1. Materiali O-obročev so lahko: R01 Nitrile guma (NBR), R02 FluoroRubber (FKM) itd.

2. Tesnilni materiali za tesnjenje: standardni material PTFE3, drugi neobvezni materiali PTFE2, PTFE4, PU itd.

1. Material ujemajočega se pravokotnega obroča: R01 Nitrile guma

2. Material tesnilnega obroča: kompozitni termoplastični material.

RC63, RC64, SPG, RC66, AQ, AQF

1. Materiali O-obročev so lahko: R01 Nitrile guma (NBR), R02 FluoroRubber (FKM) itd.

2. Tesnilni materiali za tesnjenje: standardni material PTFE3, drugi neobvezni materiali PTFE1, PTFE2, PTFE4.

Kdas, tpm

1. Ujemajoč se gumijasti obroč Material: R01 Nitrile guma

2. Zadrževalni obroč Material: najlon PA/polioksimetilen pom

3. Vodilni obroč: najlon PA/polioksimetilen pom/politetrafluoroetilen ptfe

GDKK, RC67

1. Na voljo elastomerni materiali: R01 Nitrile guma (NBR), R02 FluoroRubber (FKM) itd.

2. Tesnilni material za tesnjenje: standardni material PTFE3, drugi neobvezni materiali PTFE2, PTFE4.

3. Zadrževalni obroč Material: POM/PA/PTFE, PTFE material se uporablja, kadar temperatura presega 100 stopinj.

RCEK

1. TISK RIGN MATERIAL: politetrafluoroetilen, krpo z nitrilom, fluororubber tkanina, najlon, polioksimetilen

2. V-obroč Material: politetrafluoroetilen, nitrilna guma, nitrila

3. Podporni obročni material: tkanina nitrila, fluororubber tkanina, najlon, polioksimetilen, politetrafluoroetilen

RCKR, RPW

1. Ujemajoč pravokotni obroč Material: Ro1 Nitrile guma (NBR)

2. Tesnilni obroč material: PU

Yxd

Neobvezna nitrilna guma (R01), Fluororubber (R02), poliuretan (PU) itd.

Primer naročanja:

Naročni model RC61-40X29X4.2-PTFE3-R01ORDERING MODEL RC61-B-40X29X4.2-PTFE3-R02

RC61-GLYD Ring RC61-B-luknjice tesnila DXDX L-Material koda

RC62-80X60X10-PTFE3-R01 RC62-MODEL DXDXL PTFE3, koda materiala R01

Naročite model OK-80x59x8 Premer cilindra x premer x

Naročni model RC63-80-PTFE3-R01 ali SPGC-80-PTFE3-R01

RC63/SPGC-model 80-cilindra Premer D PTFE3-PTFE Materialna koda R01-O-obroča koda materialne kode

Naročite model KDAS-80x60x22.4 Premer cilindra x premer utora x širina žleba (l)

Naročite model TPM-80x60x22.4 Premer cilindra x premer žleba x širina žleba (l)

Primer naročanja: GDKK-80*62*43*22.5-R01

Naročite model RC64-80-PTFE3-R01

RC64-model 80-valjni premer D PTFE3-PTFE koda materiala R01-O-obroč koda materiala

Primer naročanja: spg-d*d*l-ptfe3-r01 (zunanji premer*notranji premer*širina žleba) PTFE3, koda R01-Material

RC66

Naročite model RC67-100X85X12.5-PTFE3-R01 ali SPGW-100X85X12.5-PTFE3 -R01

Model-cilinder Premer x Groove Bottom Premer x Groove Širina PTFE3-modificirane PTFE koda materiala R01 Elastomer Materialna koda

RCEK

model	Materiali	Veljaven obseg	Tesnjenje
RCEK-A	V-RING: NBR krpa, tlačni obroč, podpornik obroč: NBR THLOW/PA/POM/PTFE	Normalna temperatura, visok tlak	Dobro
RCEK-B	V-RING: FKM krpo, tlačni obroč, podpornik: FKM krpo/PTFE	Visoka temperatura, visok tlak	Dobro
RCEK-C	V-RING: NBR, tlačni obroč, podpornik obroč: NBR THLOW/PA/POM/PTFE	Normalna temperatura, srednji in nizki tlak	Odlično
RCEK-D	V-RING: FKM, tlačni obroč, podpornik: FKM krpo/PTFE	Visoka temperatura, srednji in nizki tlak	Odlično
RCEK-E	V-RING: NBR in NBR Krpo kombinacija, tlačni obroč, podpornik obroč: NBR krpo/PA/POM/PTFE	Normalna temperatura, srednji in visok tlak	Odlično
RCEK-F	V-RING: FKM in FKM tkaninska kombinacija, tlačni obroč, podpornik obroč: FKM Krpa/PTFE	Visoka temperatura, srednji in visok tlak	Pošteno
RCEK-G	V-obroč, tlačni obroč, podpornik: PTFE1/PTFE2/PTFE3/PTFE4	Visoko temperaturo in korozivni mediji z visokim tlakom	Odlično
RCEK-H	V-RING: PU, tlačni obroč, podpornik: PU/PA/POM/PTFE	Normalna temperatura, srednji in visok tlak	Tesnjenje
Naročite model RCEK-A-120 × 95x25.3 Model-cilindra Premer x Groove Bottom Premer x Groove Širina

Aqf

RCKR

RPW

TDA

Dolžina premera

Območje premera valja	Dolžina premera E≥
40-89	6
90-144	7
145-320	10
321-670	15

TDMA

GGDA

RCUP

Primer naročanja: Naročite model RCUP D63 × 48 × 10 premer valja × premer žleba × višina tesnila

Yxd

Naročite model YXD63 × 51 × 14-R01 Premer cilindra × premer žleba × koda materiala za višino tesnila

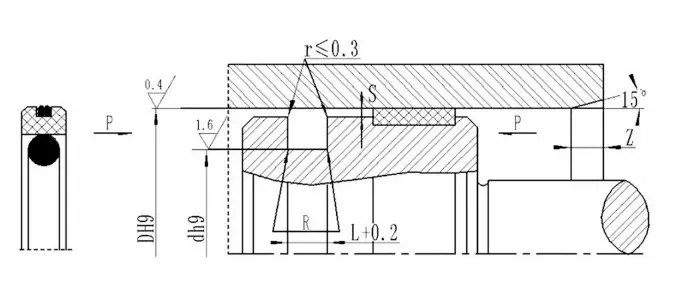

Specifikacije:

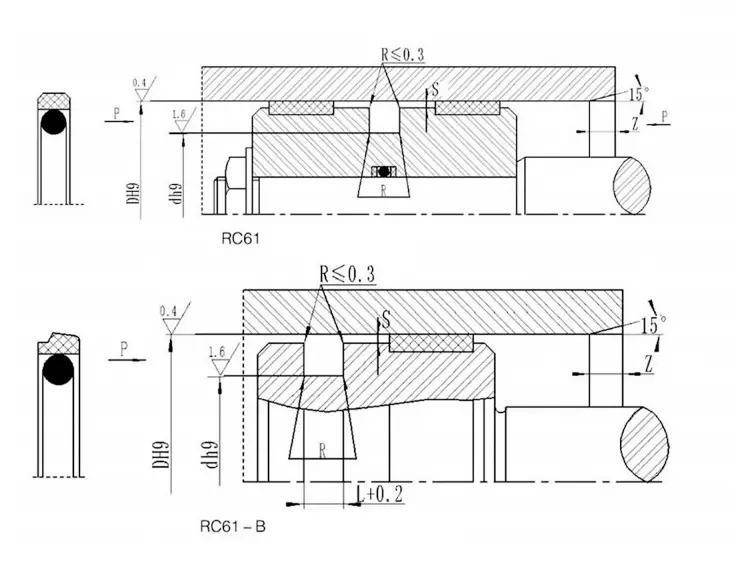

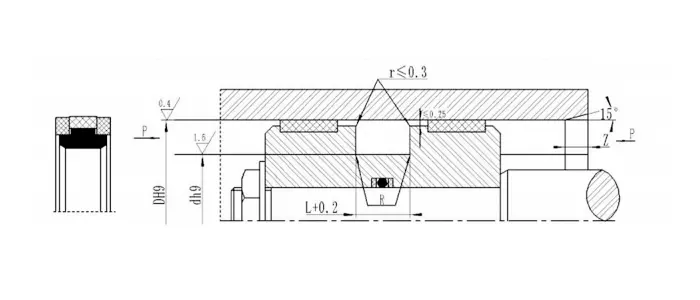

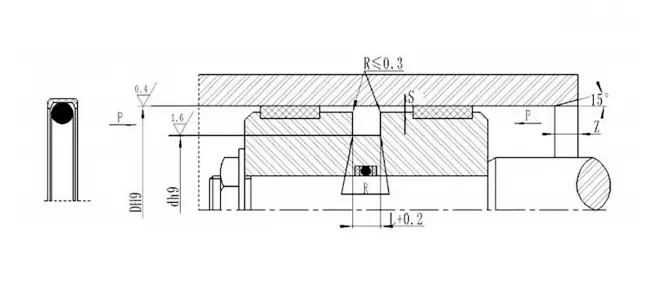

RC61

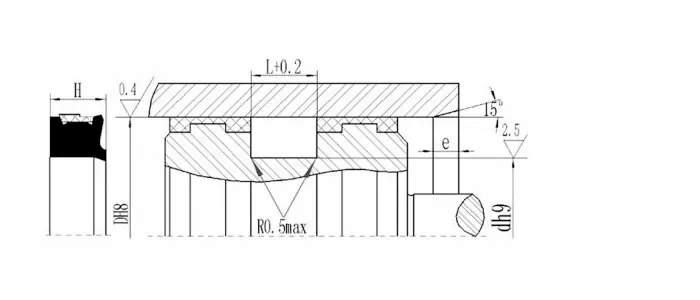

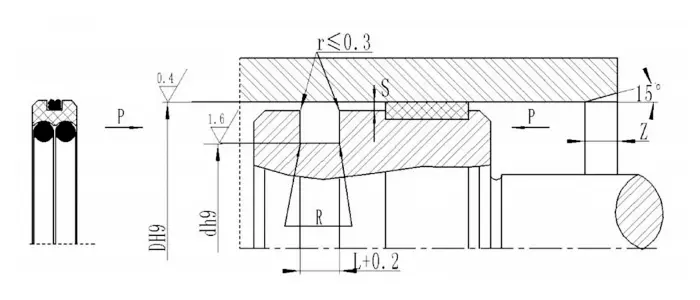

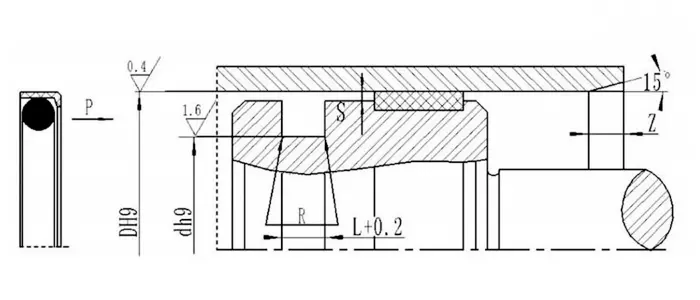

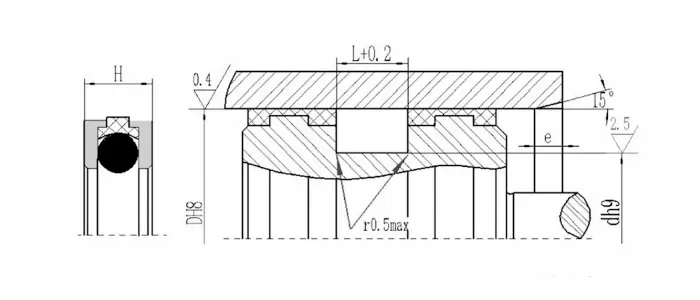

Razpon zaslonke D H9			Premer žleba D H9	Širina žleba L^+0.2	Radialni odmik SMAX		Zaobljene vogale RMAX	Chamfer Zmin	Premer žice O-obroč
Standardni tip	Svetlobna obremenitev	Težka obremenitev	Premer žleba D H9	Širina žleba L^+0.2	0 ~ 20MPA	20 ~ 40MPA	Zaobljene vogale RMAX	Chamfer Zmin	Premer žice O-obroč
8 ~ 14.9	15 ~ 39,9	-	D-4.9	2.2	0.20	0.15	0.4	2	1.80
15 ~ 39,9	40 ~ 79,9	-	D-7.5	3.2	0.25	0.15	0.6	3	2.65
40 ~ 79,9	80 ~ 132.9	15 ~ 39,9	D-11.0	4.2	0.25	0.20	1.0	4	3.55
80 ~ 132.9	133 ~ 329,9	40 ~ 79,9	D-15.5	6.3	0.30	0.20	1.3	5	5.30
133 ~ 329,9	330-669.9	80 ~ 132.9	D-21.0	8.1	0.35	0.25	1.8	7	7.00
330 ~ 669,9	670 ~ 999,9	133 ~ 329,9	D-24.5	8.1	0.35	0.25	1.8	7	7.00
670 ~ 999,9	-	330 ~ 669,9	D-28.0	9.5	0.5	0.30	2.5	8	8.60
> 1000			D-38	13.8	0.7	0.60	3	10	12.0
Opomba: 1. Za premer luknje ≤ 30 mm je priporočljivo uporabiti odprti utor.
2. Za tlak> 40MPa koreninska površina tesnila uporablja S max H8/F8 prileganje tolerance

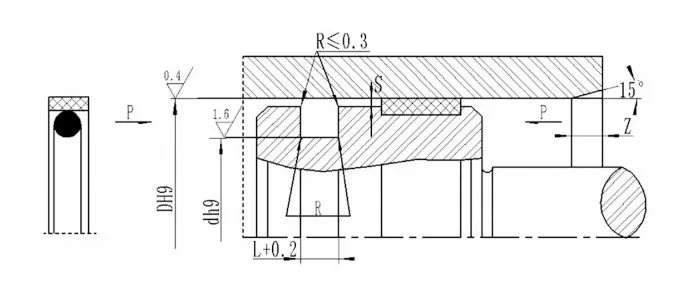

RC62

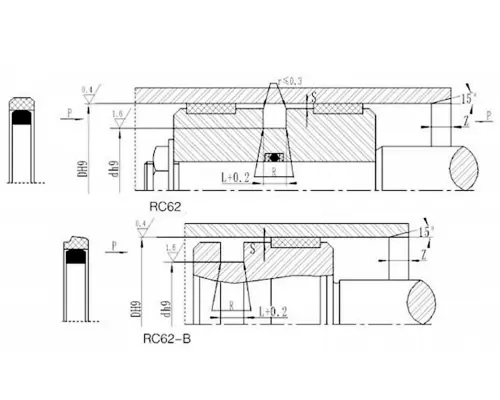

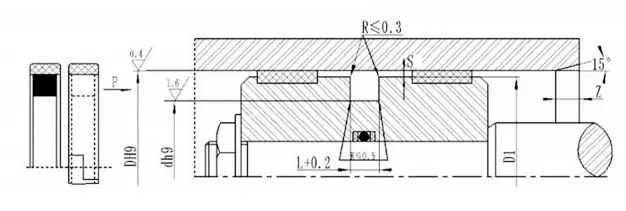

Razpon zaslonke D H9	Premer žleba D H9	Širina žleba L⁺⁰^.²	Radialni odmik SMAX		Zaobljene vogale RMAX	Chamfer Zmin
Razpon zaslonke D H9	Premer žleba D H9	Širina žleba L⁺⁰^.²	0-20MPA	20 ~ 40MPA	Zaobljene vogale RMAX	Chamfer Zmin
20 ~ 49,9	D-10	5	0.40	0.30	0.3	4
50 ~ 59,9	D-15	7.5	0.40	0.30	0.4	5
60 ~ 149,9	D-20	10	0.50	0.40	0.4	6
150 ~ 244,9	D-25	12.5	0.60	0.50	0.4	8.5
245 ~ 519.9	D-30	15	0.70	0.60	0.8	10
520 ~ 769.9	D-35	17.5	0.80	0.70	1.2	13
770 ~ 1500	D-40	20	0.80	0.70	1.2	15
Opomba: 1. Za premer luknje ≤ 30 mm je priporočljivo uporabiti odprti utor.
2. Za tlak> 40MPa koreninsko območje tesnila uporablja S max H8/F8 prileganje tolerance.

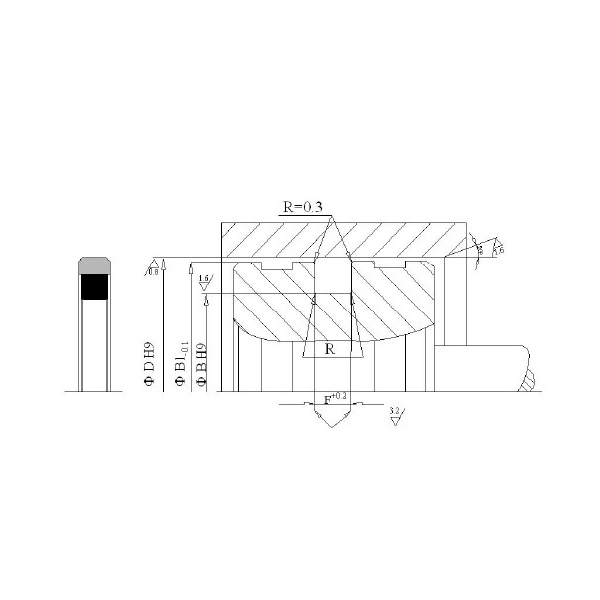

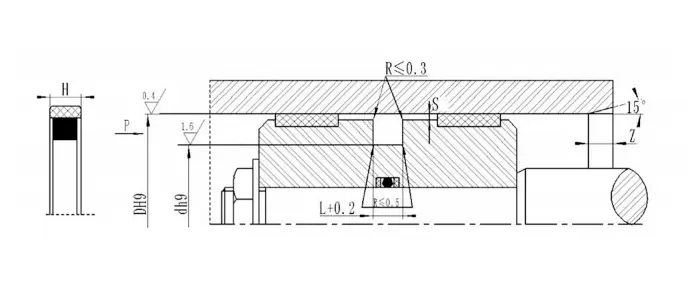

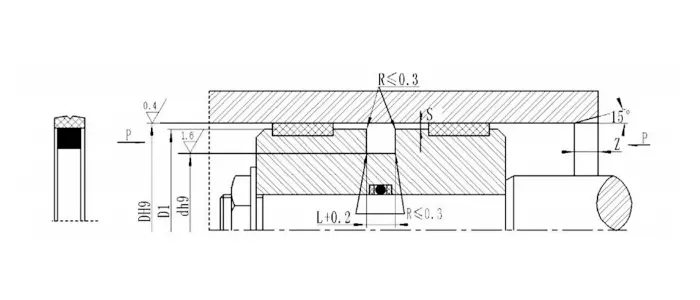

model	Dh9	Dh9	L^+0.2	D1	model	Dh9	Dh9	L^+0.2	D1	model	Dh9	Dh9	L^+0.2	D1
OK-25164.2	25	16	4.2	24.3	OK-9074,56.3	90	74.5	6.3	89.0	OK-1601398.0	160	139	8.0	158.8
OK-32214.2	32	21	4.2	31.3	OK-95748.0	95	74	8.0	94.0	OK-1701498.0	170	149	8.0	168.8
OK-4026.35.8	40	26.3	5.8	39.2	OK-100798.0	100	79	8.0	99.0	OK-1801598.0	180	159	8.0	178.8
OK-40294.2	40	29	4.2	39.3	OK-10084,56.3	100	84.5	6.3	99.0	OK-1901698.0	190	169	8.0	188.8
OK-5034,56.3	50	34.5	6.3	49.0	OK-105848.0	105	84	8.0	103.8	OK-2001798.0	200	179	8.0	198.8
OK-50394.2	50	39	4.2	49.3	OK-110898.0	110	89	8.0	108.8	OK-2101898.0	210	189	8.0	208.4
OK-6041.77	60	41.7	7.0	59.2	OK-11094.56.3	110	94.5	6.3	109.0	OK-2201998.0	220	199	8.0	218.4
OK-60494.2	60	49	4.2	59.3	OK-115948.0	115	94	8.0	113.8	OK-2302098.0	230	209	8.0	228.4
OK-6344.77.0	63	44.7	7.0	62.2	OK-120998.0	120	99	8.0	118.3	OK-2402198.0	240	219	8.0	238.4
OK-6347.56.3	63	47.5	6.3	62.0	OK-1251048.0	125	104	8.0	123.8	OK-2502298.0	250	229	8.0	248.4
OK-7051.77.0	70	51.7	7.0	69.2	OK-125109.56.3	125	109.5	6.3	124.0	OK-280225.58.0	280	255.5	8.0	278.4
OK-70594.2	70	59	4.2	69.3	OK-1301098.0	130	109	8.0	128.8	OK-3002729.5	300	272	9.5	297.8
OK-75548.0	75	54	8.0	74.2	OK-130114,56.3	130	114.5	6.3	129.0	OK-3202929.5	320	292	9.5	317.8
OK-7559.56.3	75	59.5	6.3	74.0	OK-1351148.0	135	114	8.0	133.5	OK-3303029.5	330	302	9.5	327.8
OK-80598.0	80	59	8.0	79.0	OK-135119.56.3	135	119.5	6.3	134.0	OK-3503229.5	350	322	9.5	347.8
OK-8064,56.3	80	64.5	6.3	79.0	OK-1401198.0	140	119	8.0	138.8	OK-3703429.5	370	342	9.5	367.8
OK-85648.0	85	64	8.0	84.0	OK-1451248.0	145	124	8.0	143.8	OK-4203929.5	420	392	9.5	417.8
OK-90698.0	90	69	8.0	89.0	OK-1501298.0	150	129	8.0	148.8

RC63

Razpon zaslonke D H9	Premer žleba d h9		Širina žleba L⁺⁰^.²	Radialni odmik S_ma_x	Okrogli vogali RMAX	Chamfer Z_min	Premer žice O-obroč d_O
Razpon zaslonke D H9	Hidravlična	Pnevmatično in hidravlično nizko trenje	Širina žleba L⁺⁰^.²	Radialni odmik S_ma_x	Okrogli vogali RMAX	Chamfer Z_min	Premer žice O-obroč d_O
6 ~ 13	D-3	D-3.5	2.5	0.2	0.4	3	1.9
14 ~ 26	D-4	D-4.6	3.2	0.3	0.6	4	2.4
27 ~ 56	D-6	D-6.6	4.7	0.3	1	5	3.5
57 ~ 169	D-10	D-10.6	7.5	0.35	1	6	5.7
170 ~ 1500	D-15	D-15.6	11.0	0.4	2.5	8	8.6

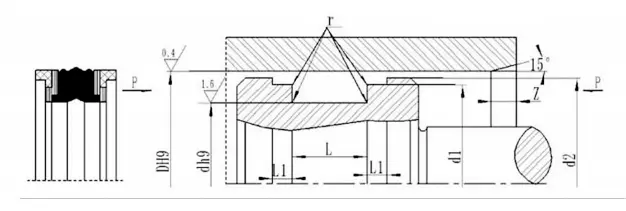

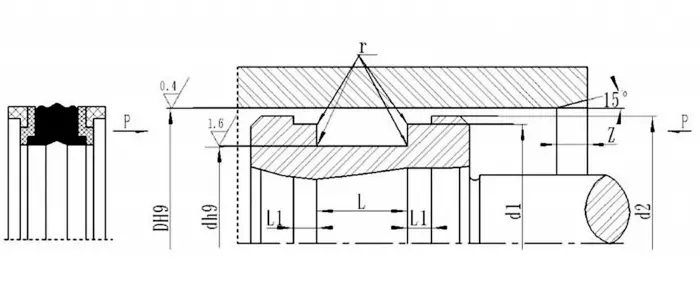

Kdas

model	velikost						model	velikost
model	D	d	d1	D2	L	L1	model	D	d	d1	D2	L	L1
KDAS-20	20	11	17	19	13.5	2.1	KDAS-25/2	25	16	22	24	13.5	2.1
KDAS-22	22	13	19	21	13.5	2.1	KDAS-28	28	19	25	27	13.5	2.1
KDAS-25/1	25	15	22	24	12.5	4	KDAS-30	30	21	27	29	13.5	2.1

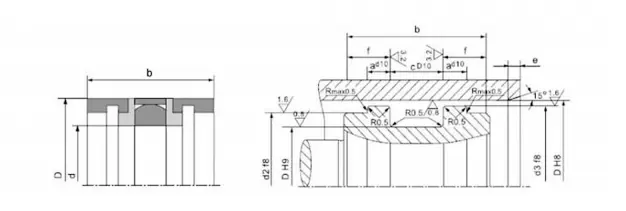

Gdkk

Številka izdelka	D	d	b	d₂	d₃	a	c	f	e
GDKK-40	40	26	32	32	36	3	15.5	8.25	7
Gdkk-45	45	31	32	37	41		15.5	8.25
Gdkk-50	50	34	39	42	46		20.5	9.25
GDKK-56	56	40		48	52
GDKK-63	63	47		55	59
GDKK-65	65	49		57	61
GDKK-70	70	54		62	66
GDKK-75	75	59		67	71
GDKK-80	80	62	43	72	76		22.5	10.25
GDKK-85	85	67		77	81
Gdkk-90	90	72		82	86
Gdkk-95	95	77		87	91
GDKK-100	100	82		92	96				10
Gdkk-110	110	92		102	106
GDKK-115	115	97		107	111
Gdkk-120	120	102		112	116

RC64

Razpon zaslonke D H9	Premer žleba Dh9	Širina žleba L⁺^0.²	Zaobljene vogale RMAX	Radialni odmik SMAX	Chamfer Zmin	Premer žice O-obroč d_O
14 ~ 22.9	D-5.2	3.8	0.6	0.25	3	2.65
23 ~ 49,9	D-6.6	4.8	1	0.3	4	3.55
50 ~ 119,9	D-10.0	7.3	1.3	0.35	6	5.30
120 ~ 1500	D-13.0	9.5	1.8	0.4	8	7.00
Opomba: Pri premeru cilindra ≤30 mm priporočamo odprt utor.

Spg

D	d	H	L⁺⁰^.²	D	d	H	L⁺⁰^.²	D	d	H	L⁺⁰^.²	D	d	H	L⁺⁰^.²
30	20.5	4.3	4.5	95	80	7.3	7.5	224	202	10.8	11	800	785	12.7	13
31.5	22	4.3	4.5	100	85	7.3	7.5	225	203	10.8	11	900	870	24.5	25
32	22.5	4.3	4.5	108	92	7.3	7.5	230	208	10.8	11	930	890	19	20
35	25.5	4.3	4.5	110	94	7.3	7.5	240	218	10.8	11	935	920	12.7	13
35.5	26	4.3	4.5	112	96	7.3	7.5	250	228	10.8	11	950	925	17.7	18
40	30	4.3	4.5	120	104	7.3	7.5	260	236	11.7	12	1000	960	19.7	20
45	35	4.3	4.5	125	109	7.3	7.5	270	246	11.7	12	1060	1020	19.7	20
50	40	4.3	4.5	130	114	7.3	7.5	280	256	11.7	12	1120	1080	19.7	20
55	45	4.3	4.5	140	124	7.3	7.5	290	266	11.7	12	1150	1110	19.7	20
56	46	4.3	4.5	145	129	7.3	7.5	300	276	11.7	12	1180	1130	19.7	20
60	50	4.3	4.5	150	134	7.3	7.5	310	286	11.7	12	1210	1170	19.7	20
63	48	7.3	7.5	155	139	7.3	7.5	320	296	11.7	12	1250	1210	19	20
65	50	7.3	7.5	160	144	7.3	7.5	330	308	9.75	10	1260	1220	19.7	20
69	54	7.3	7.5	170	148	10.8	11	360	336	11.7	12	1400	1350	19.7	20
70	55	7.3	7.5	180	158	10.8	11	485	455	14.8	15	1500	1460	19.7	20
71	56	7.3	7.5	190	168	10.8	11	500	470	14.8	15	1650	1600	24	25
75	60	7.3	7.5	200	178	10.8	11	550	515	17.2	17.5
80	65	7.3	7.5	204	182	10.8	11	600	570	14.8	15
85	70	7.3	7.5	210	188	10.8	11	650	620	14.8	15
90	75	7.3	7.5	220	198	10.8	11	720	690	14.8	15

RC66

Primer naročanja: RC66-DDL-PTFE3-R01 (zunanji premernotranji premerširina žleba) PTFE3, R01- Koda materiala
D	d	L	D	d	L	D	d	L	D	d	L	D	d	L
15	10	2	32	24.8	4	55	45	5	80	66	6.5	125	111.2	7.5
16	11	2	35	26.5	4	55	46.5	4	80	66.2	7.5	125	114	4
18	13	2	35	27.5	3	56	46	5	80	70	4	130	116	6.5
20	12.8	4	35	27.8	4	56	47.5	4	90	76	6.5	140	126	6.5
20	14	3	36	28.5	3	60	50	4	90	76.2	7.5	140	126.2	7.5
20	15	2	36	28.8	4	60	50	5	90	80	4	160	146	6.5
25	17.8	4	40	30	5	60	51.5	4	100	86	6.5	180	160	10
25	19	3	40	31.5	4	63	49	6.5	100	86.2	7.5	180	165	6
25	20	2	40	32.5	3	63	53	4	100	89	4	200	180	10
28	20.5	3	45	35	5	63	53	5	110	96	6.5	200	185	6
28	20.8	4	45	36.5	4	65	51	6.5	110	96.2	7.5	250	230	10
30	21.5	4	45	37.5	3	65	55	4	110	99	4	280	260	10
30	22.5	3	50	40	4	65	55	5	120	106	6.5	320	300	10
30	22.8	4	50	40	5	70	56	6.5	120	106.2	7.5
32	23.5	4	50	41.5	4	70	60	4	120	109	4
32	24.5	3	55	45	4	70	60	5	125	111	6.5
Opomba: Dimenzije niso navedene v tej tabeli, kontaktirajte nas.

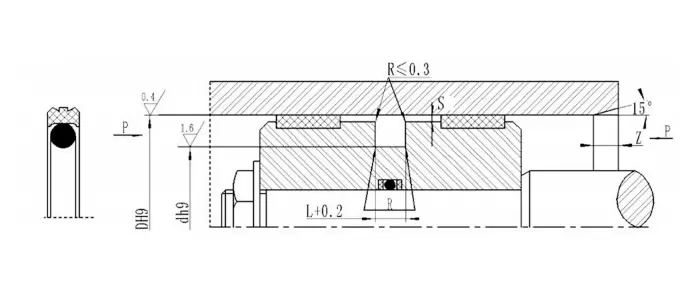

RC67

Dh9	D H9	L⁺⁰^.²	Z	R	Dh9	D H9	L⁺⁰^.²	Z	R
50.0	36.0	9.0	5.0	0.3	115.0	100.0	12.5	5.0	0.5
55.0	41.0	9.0	5.0	0.3	120.0	105.0	12.5	5.0	0.5
60.0	46.0	9.0	5.0	0.3	125.0	102.0	16.0	6.5	0.6
63.0	48.0	11.0	5.0	0.5	130.0	107.0	16.0	6.5	0.6
65.0	50.0	11.0	5.0	0.5	135.0	112.0	16.0	6.5	0.6
70.0	55.0	11.0	5.0	0.5	140.0	117.0	16.0	6.5	0.6
75.0	60.0	11.0	5.0	0.5	145.0	122.0	16.0	6.5	0.6
80.0	65.0	11.0	5.0	0.5	150.0	127.0	16.0	6.5	0.6
85.0	70.0	11.0	5.0	0.5	155.0	132.0	16.0	6.5	0.6
90.0	75.0	11.0	5.0	0.5	160.0	137.0	16.0	6.5	0.6
95.0	80.0	12.5	5.0	0.5	165.0	142.0	16.0	6.5	0.6
100.0	85.0	12.5	5.0	0.5	170.0	147.0	16.0	6.5	0.6
105.0	90.0	12.5	5.0	0.5	180.0	157.0	16.0	6.5	0.6
110.0	95.0	12.5	5.0	0.5

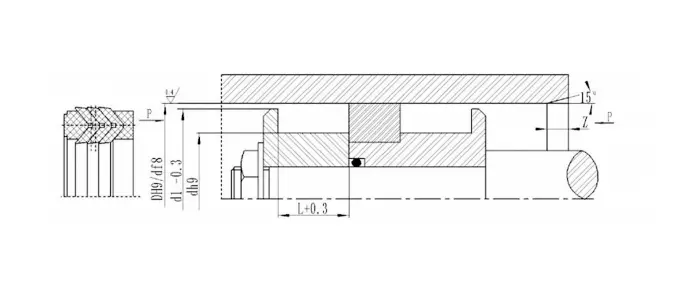

RCEK

Specifikacije in dimenzije
Premer valja	Spodnji premer	Osnovni premer	Širina	Vodnik min	Premer valja	Spodnji premer	Osnovni premer	Širina	Vodnik min
Dh9	D H9	d 1	L	Z	Dh9	D H9	d 1	L	Z
100	80	99	21.2	6	150	120	148.5	29	7.5
110	90	109	21.2	6	160	130	158.5	29	7.5
120	95	119	25.3	7.5	180	150	178.5	31.5	7.5
140	115	139	25.8	7.5	200	170	198.5	33.5	7.5

Primer naročanja AQ0800 80 × 64,5 × 6,3 (d × d × L) PTFE3-R01 PTFE3 R01-Material koda
Številka izdelka	D	d	L⁺⁰^.²	R_Ma_x	Številka izdelka	D	d	L⁺⁰^.²	R_Ma_x	Številka izdelka	D	d	L⁺⁰^.²	R_Ma_x
AQ0160	16	5	4.2	0.8	AQ0800L	80	64.5	6.3	1.2	AQ1500	150	129	8.1	1.6
Add0180	18	7	42	0.8	AQ0800	80	59	8.1	1.6	AQ1600	160	139	8.1	1.6
AQ0200	20	9	4.2	0.8	AQ0850L	85	69.5	6.3	1.2	AQ1700	170	149	8.1	1.6
AQ0220	22	11	4.2	0.8	AQ0850	85	64	8.1	1.6	AQ1800	180	159	8.1	1.6
AQ0250	25	14	4.2	0.8	AW0900L	90	74.5	6.3	1.2	AQ1900	190	169	8.1	1.6
AQ0280	28	17	4.2	0.8	AQ0900	90	69	8.1	1.6	AQ2000	200	179	8.1	1.6
AQ0300	30	19	4.2	0.8	AQ0950L	95	79.5	6.3	1.2	AQ2100	210	189	8.1	1.6
AQ0320	32	21	4.2	0.8	AQ0950	95	74	8.1	1.6	AQ2200	220	199	8.1	1.6
AQ0350	35	24	4.2	0.8	AQ1000L	100	84.5	6.3	1.2	AQ2300	230	209	8.1	1.6
AQ0400	40	29	4.2	0.8	AQ1000	100	79	8.1	1.6	AQ2400	240	219	8.1	1.6

Aqf

Primer naročila AQF0800 80 × 67 × 8,3 (D × D × L) PTFE3-R01 Materialna koda
Številka izdelka	D H9	d H9	L⁺⁰^.²	R_Ma_x	Številka izdelka	D H9	d H9	L⁺⁰^.²	R_Ma_x	Številka izdelka	D H9	d H9	L⁺⁰^.²	R_Ma_x
AQF0400	40	30	6.3	1.2	AQF01150	115	102	8.3	1.6	AQF3200	320	302	12.3	3
AQF0420	42	32	6.3	1.2	AQF01200	120	107	8.3	1.6	AQF3500	350	332	12.3	3
AQF0450	45	35	6.3	1.2	AQF01250	125	112	8.3	1.6	AQF4000	400	382	12.3	3
AQF0480	48	38	6.3	1.2	AQF01300	130	117	8.3	1.6	AQF4200	420	402	12.3	3
AQF0500	50	40	6.3	1.2	AQF1350	135	117	12.3	3	AQF4500	450	432	12.3	3
AQF0520	52	42	6.3	1.2	AQF1400	140	122	12.3	3	AQF4800	480	449	16.3	3
AQF0550	55	45	6.3	1.2	AQF1500	150	132	12.3	3	AQF5000	500	469	16.3	3
AQF0600	60	50	6.3	1.2	AQF1600	160	142	12.3	3	AQF6000	600	569	16.3	3
AQF0630	63	53	6.3	1.2	AQF1700	170	152	12.3	3	AQF7000	700	669	16.3	3

RCKR

D	d	L	D1	D	d	L	D1	D	d	L	D1
20	12.5	3.2	19.7	63	50	6.3	62.6	100	79	8.1	99.5
25	17.5	3.2	24.7	65	52	6.3	64.6	105	84.5	6.3	104.6
25	14	4.2	24.7	70	59	4.2	69.7	105	89.5	6.3	104.6
32	24.5	3.2	31.7	70	54.5	6.3	69.6	110	89	8.1	109.5
32	21	4.2	31.7	70	57	6.3	69.6	115	94	8.1	114.5
40	32.5	3.2	39.7	75	59.5	6.3	74.6	120	99	8.1	119.5
40	29	4.2	39.7	75	62	6.3	74.6	125	109.5	6.3	124.6
45	34	4.2	44.7	80	69	4.2	79.7	125	104	8.1	124.5
45	32	6.3	44.6	80	64.5	6.3	79.6	140	119	8.1	139.5
50	39	4.2	49.7	85	71.5	6.3	84.6	160	139	8.1	159.5
50	34.5	6.3	49.6	90	74.5	6.3	89.6	200	179	8.1	199.5

RPW

Razpon zaslonke D H9			Premer žleba D H9	Širina žleba L⁺⁰^.²	Radialni odmik SMAX		Zaobljene vogale RMAX	Chamfer Z	Premer žice O-obroč
Standardni tip RPW	Svetlobna obremenitev Rpw-q	Težka obremenitev RPW-Z	Premer žleba D H9	Širina žleba L⁺⁰^.²	0 ~ 20MPA	20-40MPA	Zaobljene vogale RMAX	Chamfer Z	Premer žice O-obroč
8 ~ 14.9	15 ~ 39,9	-	D-4.9	2.2	0.20	0.15	0.4	2	1.80
15 ~ 39,9	40 ~ 79,9	-	D-7.5	3.2	0.25	0.15	0.6	3	2.65
40 ~ 79,9	80 ~ 132.9	15 ~ 39,9	D-11.0	4.2	0.25	0.20	1.0	4	3.55
80 ~ 132.9	133 ~ 329,9	40 ~ 79,9	D-15.5	6.3	0.30	0.20	1.3	5	5.30
133 ~ 329,9	330 ~ 669,9	80 ~ 132.9	D-21.0	8.1	0.35	0.25	1.8	7	7.00
330-669.9	670 ~ 999,9	133 ~ 329,9	D-24.5	8.1	0.35	0.25	1.8	7	7.00
670 ~ 999,9	-	330 ~ 669,9	D-28.0	9.5	0.5	0.30	2.5	8	8.60
> 1000			D-38	13.8	0.7	0.60	3	10	12.0
Opomba: 1. Za premer luknje ≤ 30 mm je priporočljivo uporabiti odprti utor.
2. Za tlak> 40MPa koreninsko območje tesnila uporablja toleranco H8/F8.

TDA


Številka naročila	Dh8	Dh9	L+0,2	Številka naročila	Dh8	Dh9	L+0,2	Številka naročila	Dh8	Dh9	L+0,2
TDA0400	40	32	7.5	TDA1150	115	100	13	TDA2800	280	260	17
TDA0450	45	37	7.5	TDA1200	120	105	13	TDA3000	300	280	17
TDA0500	50	42	7.5	TDA1250	125	110	13	TDA3200	320	300	17
TDA0550	55	45	7.5	TDA1300	130	115	13	TDA3500	350	320	21
TDA0600	60	45	13	TDA1400	140	120	13	TDA3700	370	345	17
TDA0630	63	53	8.5	TDA1450	145	125	13	TDA3800	380	350	21
TDA0630A	63	48	13	TDA1500	150	130	13	TDA3900	390	360	21
TDA0650	65	50	8.5	TDA1600	160	140	13	TDA4100	410	380	21
TDA0650A	65	50	13	TDA1600A	160	140	17	TDA4300	430	400	21
TDA0700	70	55	13	TDA1700	170	150	17	TDA4500	450	420	21
TDA0750	75	60	13	TDA1800	180	160	17	TDA4800	480	450	21
TDA0800	80	65	13	TDA1900	190	170	17	TDA5000	500	475	17
TDA0850	85	70	13	TDA2000	200	180	17	TDA5100	510	480	21
TDA0900	90	75	13	TDA2100	210	190	17	TDA5900	590	560	21
TDA0950	95	80	13	TDA2200	220	200	17	TDA6000	600	570	21
TDA1000	100	85	13	TDA2250	225	205	17	TDA6700	670	640	21
TDA1100	110	95	13	TDA2500	250	230	17
Opomba: Če zahtevane specifikacije niso v tej tabeli, nas kontaktirajte.

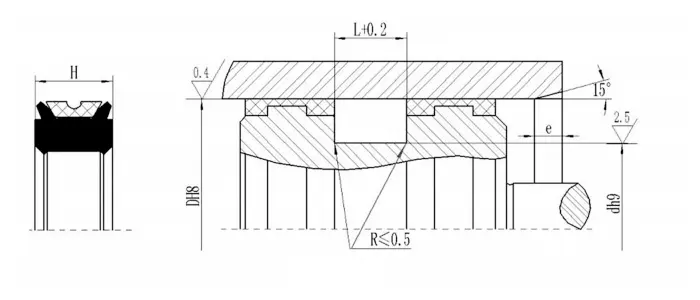

TDMA

Namestitvene dimenzije										Dolžina premera
Premer cilindradh8	Utor spodnji premerdh9		Širina reže L+0,2		Višina tesnila H				Območje premera valja		Dolžina premera e≥
40-120	D-10		16		15				40-124		7
121-300	D-12		16		15				125-299		10
301-380	D-14		16		15				300-630		15
> 380	D-16		16		15

Številka naročila	Dh8	Dh9		L^+0.2	Številka naročila	Dh8	Dh9	L^+0.2		Številka naročila		Dh8	Dh9	L^+0.2
TDMA0400	40	30		16	TDMA1150	115	105	16		TDMA2500		250	238	16
TDMA0450	45	35		16	TDMA1200	120	110	16		TDMA2800		280	268	16
TDMA0500	50	40		16	TDMA1250	125	113	16		TDMA3000		300	288	16
TDMA0550	55	45		16	TDMA1300	130	118	16		TDMA3200		320	306	16
TDMA0560	56	46		16	TDMA1350	135	123	16		TDMA3500		350	336	16
TDMA0600	60	50		16	TDMA1400	140	128	16		TDMA3800		380	366	16
TDMA0630	63	53		16	TDMA1500	150	138	16		TDMA4000		400	384	16
TDMA0650	65	55		16	TDMA1600	160	148	16		TDMA4200		420	404	16
TDMA0700	70	60		16	TDMA1700	170	158	16		TDMA4500		450	434	16
TDMA0750	75	65		16	TDMA1800	180	168	16		TDMA4800		480	464	16
TDMA0800	80	70		16	TDMA1900	190	178	16		TDMA5000		500	484	16
TDMA0850	85	75		16	TDMA2000	200	188	16		TDMA5600		560	544	16
TDMA0900	90	80		16	TDMA2100	210	198	16		TDMA6000		600	584	16
TDMA1000	100	90		16	TDMA2200	220	208	16		TDMA6300		630	614	16
TDMA1100	110	100		16	TDMA2250	225	213	16
Opomba: V tej tabeli niso potrebne specifikacije, vendar jih je mogoče tudi izdelati. Prosimo, kontaktirajte nas.

GGDA

Namestitvene dimenzije											Dolžina premera
Namestitvene dimenzije									Območje premera valja		Dolžina premera e≥
									<99		7
Premer valja Dh8	Premer spodnjega utora dh9			Širina reže L⁺⁰^.²	Višina tesnila H				100-199		10
<96	D-16.8			8	7.5				100-199		10
96-190	D-20			10	9.5				200-309		12
191-380	D-28			13	12.5				310-559		15
> 380	D-36			20	19.5				> 599		18

Številka naročila	D H8	D H9	L^+0.2		Številka naročila	D H8	D H9	L^+0.2		Številka naročila	D H8	D H9	L^+0.2
GGDA0400	40	23.2	8		GGDA1050	105	85	10		GGDA2500	250	222	13
GGDA0450	45	28.2	8		GGDA1100	110	90	10		GGDA2800	280	252	13
GGDA0500	50	33.2	8		GGDA1150	115	95	10		GGDA3000	300	272	13
GGDA0550	55	38.2	8		GGDA1200	120	100	10		GGDA3200	320	292	13
GGDA0560	56	39.2	8		GGDA1250	125	105	10		GGDA3500	350	322	13
GGDA0600	60	43.2	8		GGDA1300	130	110	10		GGDA3800	380	352	13
GGDA0630	63	46.2	8		GGDA1350	135	115	10		GGDA4000	400	364	20
GGDA0650	65	48.2	8		GGDA1400	140	120	10		GGDA4200	420	384	20
GGDA0700	70	53.2	8		GGDA1500	150	130	10		GGDA4500	450	414	20
GGDA0750	75	58.2	8		GGDA1600	160	140	10		GGDA4800	480	444	20
GGDA0800	80	63.2	8		GGDA1700	170	150	10		GGDA5000	500	464	20
GGDA0850	85	68.2	8		GGDA1800	180	160	10		GGDA5600	560	524	20
GGDA0900	90	73.2	8		GGDA1900	190	170	10		GGDA6000	600	564	20
GGDA0950	95	78.2	8		GGDA2000	200	172	13		GGDA6300	630	594	20
GGDA1000	100	80	10		GGDA2200	220	192	13
Opomba: V tej tabeli niso potrebne specifikacije, vendar jih je mogoče tudi izdelati. Prosimo, kontaktirajte nas. Največji razpoložljivi izdelek je 1600 mm.

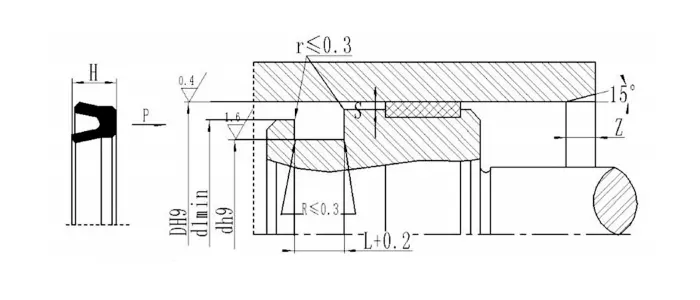

RCUP

Ekstruzijska vrzel
Tlačni MPA	Ekstruzijska vrzel Smax
Tlačni MPA	Premer valja d≤60 mm						Premer valja d> 60 mm
≤5	0.4						0.5
≤10	0.3						0.5
≤20	0.2						0.3
≤30	0.15						0.2
≤40	0.1						0.15
Velikost velikosti
Številka izdelka		D	d	H	L	d1		Številka izdelka	D	d	H	L	d1
RCUP30159.5		30	15	9.5	10.5	18		RCUP40325.5	40	32	5.5	6.5	35
RCUP301510		30	15	10	11	19		RCUP40328	40	32	8	9	35
RCUP30208		30	20	8	9	24		RCUP40338	40	33	8	9	36
RCUP30226.5		30	22	6.5	7	25		RCUP453010	45	30	10	11	35
RCUP352010		35	20	10	11	25		RCUP503012	50	30	12	13	35
RCUP35258		35	25	8	9	29		RCUP503210	50	32	10	11	35
RCUP352710		35	27	10	11	30		RCUP50358.5	50	35	8.5	9.5	40
RCUP402510		40	25	10	11	30		RCUP503510	50	35	10	11	40
RCUP40306.5		40	30	6.5	7.5	34		RCUP50405	50	40	5	5.5	44
RCUP403010		40	30	10	11	34		RCUP50408	50	40	8	9	43

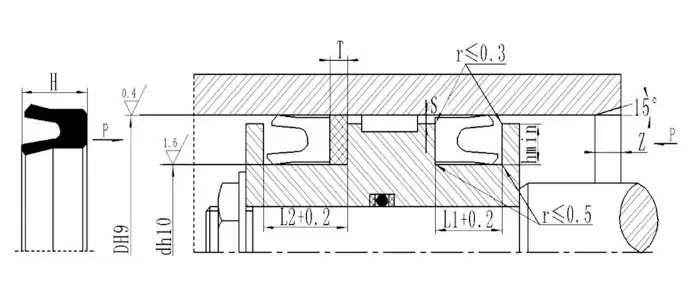

Yxd

Številka izdelka	D	d	H	L1	L2	T	Številka izdelka	D	d	H	L1	L2	T
Yxd1158	11	5	8	9	10.5	1.5	Yxd554710	55	47	10	12	13.5	1.5
Yxd1268	12	6	8	9	10.5	1.5	Yxd56 * 48 * 10	56	48	10	12	13.5	1.5
Yxd1488	14	8	8	9	10.5	1.5	Yxd60 * 48 * 14	60	48	14	16	18	2
Yxd16108	16	10	8	9	10.5	1.5	Yxd635114	63	51	14	16	18	2
Yxd18128	18	12	8	9	10.5	1.5	Yxd65 * 53 * 14	65	53	14	16	18	2
Yxd20148	20	14	8	9	10.5	1.5	Yxd705814	70	58	14	16	18	2
Yxd22168	22	16	8	9	10.5	1.5	Yxd756314	75	63	14	16	18	2
Yxd24188	24	18	8	9	10.5	1.5	Yxd786614	78	66	14	16	18	2
Yxd25198	25	19	8	9	10.5	1.5	Yxd80 * 68 * 14	80	68	14	16	18	2
Yxd28228	28	22	8	9	10.5	1.5	Yxd85 * 73 * 14	85	73	14	16	18	2
Yxd302210	30	22	10	12	13.5	1.5	Yxd907814	90	78	14	16	18	2
Yxd322410	32	24	10	12	13.5	1.5	YXD958314	95	83	14	16	18	2
Yxd352710	35	27	10	12	13.5	1.5	YXD1008814	100	88	14	16	18	2

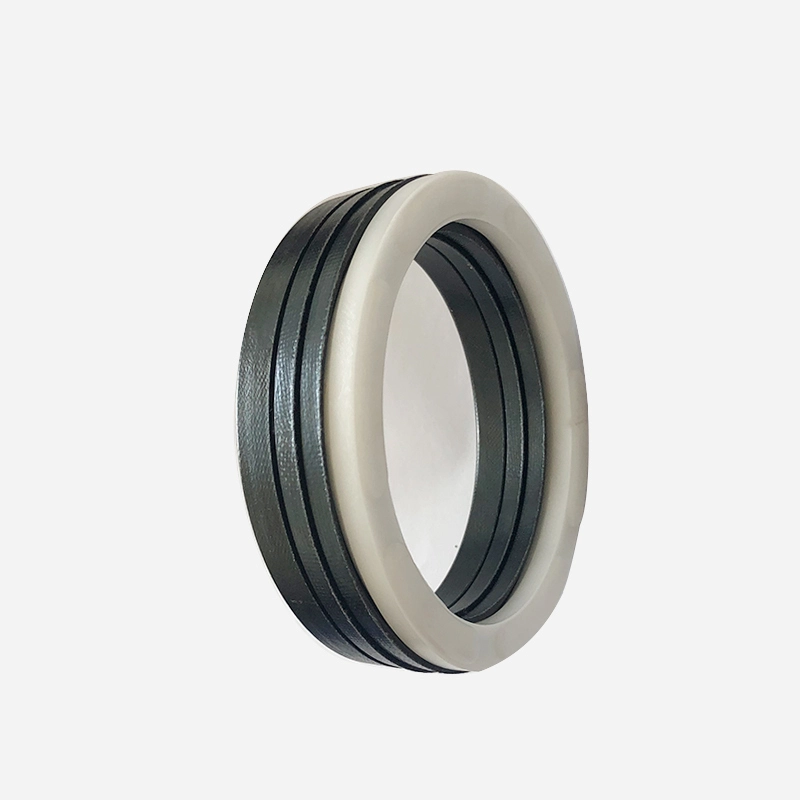

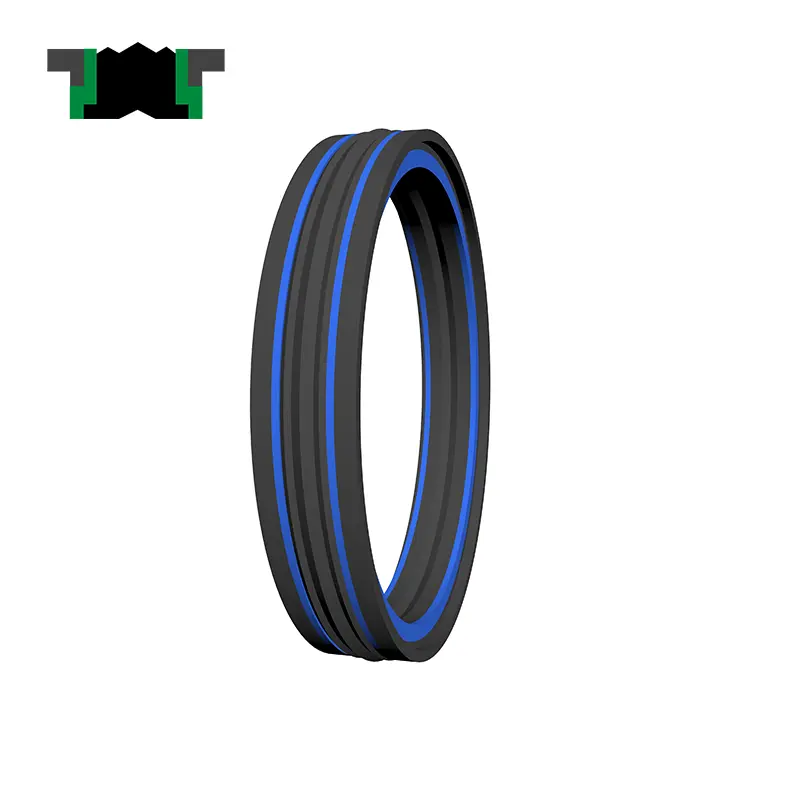

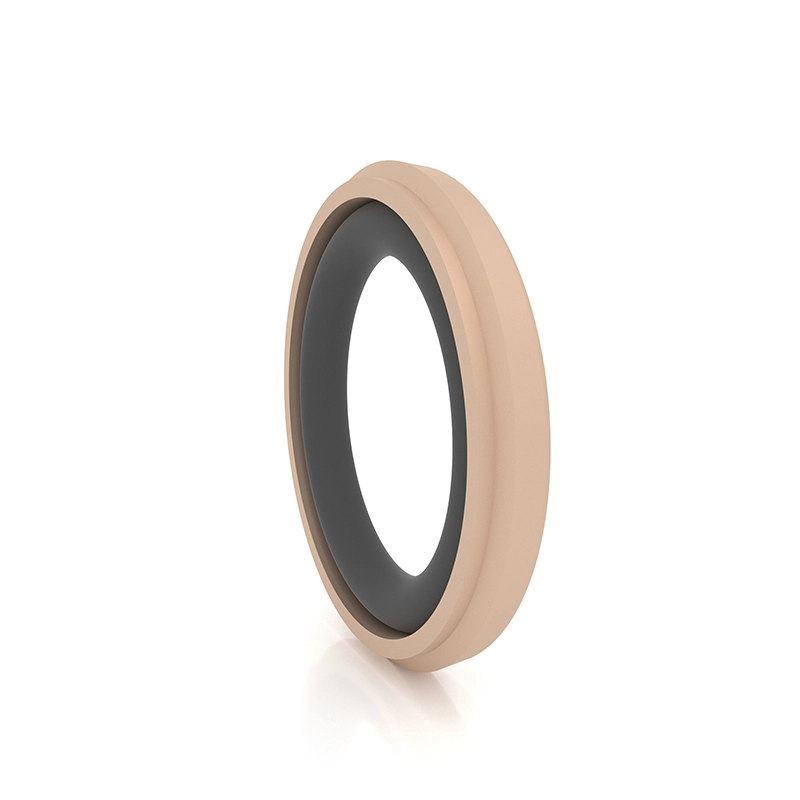

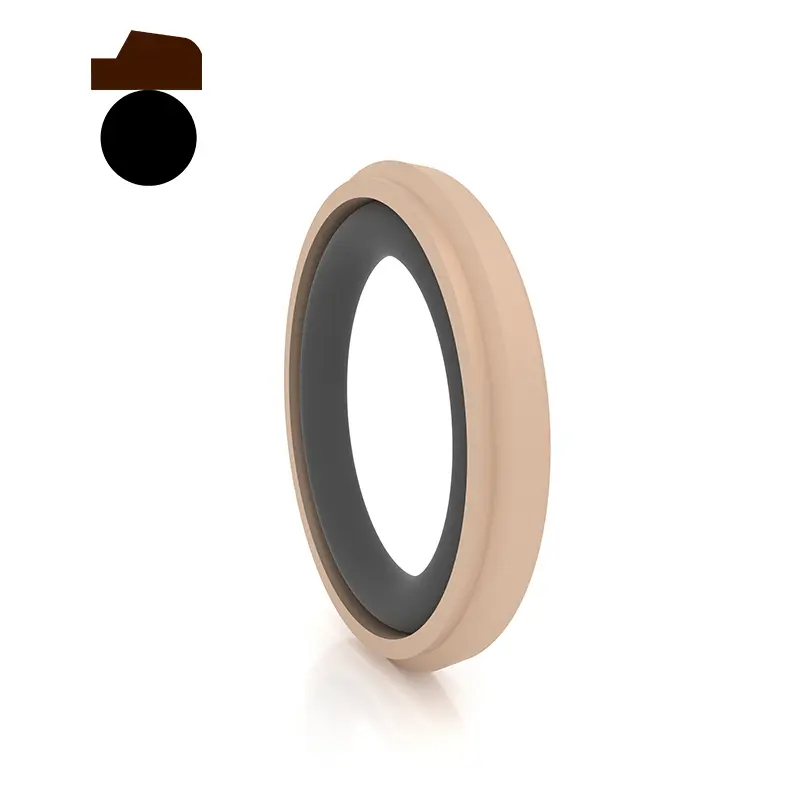

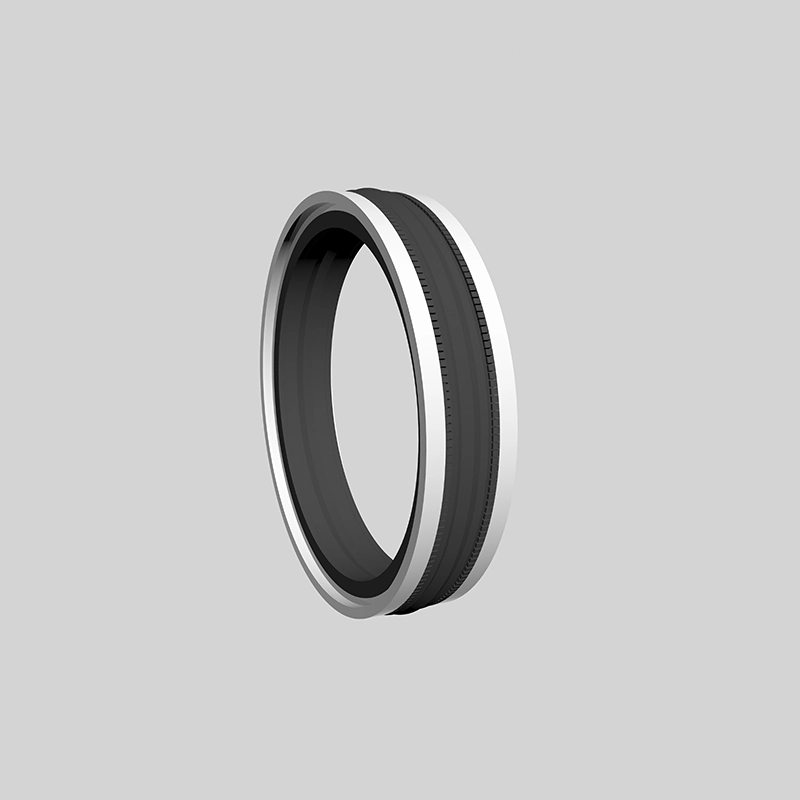

Hydraulic Seals For Piston Holes

Hot Tags: Hidravlična tesnila za luknje bata

Povezana kategorija

Pošlji povpraševanje

Kontaktne informacije



Naslov

Št. 1 Ruichen Road, Dongliuting Industrial Park, okrožje Chengyang, mesto Qingdao, provinca Shandong, Kitajska


Tel

+86-532-82809839


E-naslov

info.sealing@ruichenseal.com

Pridobite konkurenčne cene, tehnično podporo in hitre odzive. Pošljite svoje specifikacije Ruichen za prilagojene rešitve za tesnjenje. Brezplačni vzorci na voljo.
