Kot dobavitelj profesionalnih rešitev za tesnjenje je serija RCA serija tesnilnih tesnil, ki se obračajo s tesnilom Ruichen, raznolike zasnove in ciljne funkcije, ki v celoti pokrivajo temeljne potrebe industrijskega polja za preprečevanje prahu, odpornost na tlak in prilagoditev okolja.
Kar zadeva tehnično zasnovo, so izdelki serije za obračanje tesnila za prah osredotočeni na prilagodljivost. Obstajajo splošna tesnila (na primer RCA101/104/105), ki so nameščena z ekstrudiranimi zunanjimi premeri, ki so združljivi s standardnimi utori ISO 6195-A in primerni za kompaktne vesoljske scenarije; Obstajajo tudi modeli z integriranimi proti-ekstruzijskimi okostji (na primer RCA103/106), ki povečujejo konstrukcijsko stabilnost pod dinamičnimi obremenitvami z zasnovo Axial Open Groove (ISO 6195-B). Za posebne delovne pogoje RCA107 podpira 30 ° nagnjeno namestitev žleba in je združljiv s cesarsko in metrično opremo, medtem ko RCA108 poenostavi postopek vzdrževanja starih jeklenk z oblikovanjem prirobnic, kar znatno zmanjša stroške transformacije.
Glede na optimizacijo zmogljivosti za tesnjenje izboljšujemo zanesljivost z inovativnimi strukturami: zasnova RCA101 oljne reokete olja spodbuja refluks nafte in zmanjšuje kopičenje onesnaževal; dvojna ali pomožna konstrukcija ustnic (RCA109/111/112 itd.) Je kombinirana s kombiniranim tesnilom tetrafluoroetilena, da se doseže prah z dvojnim delovanjem in oljno pregrado; in kompozitna zasnova materiala PTFE (politetrafluoroetilen) in O-obroča (RCA115 ~ 119) nadalje uravnoteži porazdelitev tlaka, je odporna na visoke temperature 250 ° C in je odporna na kemična korozija, primerna za čista okolja, hrana in zdravila. Za ekstremne delovne pogoje se RCA213 uporablja v kombinaciji s serijo DA, pri čemer se uporablja z visoko trdoživo materiali, da se upirajo lepljivim onesnaževalcem, kot sta blato in katran, in zaščiti notranje tesnilo pred erozijo.
Glede na uporabo je serija RCA široko prilagojena inženirskim strojem, rudarski opremi, hidravlični in pnevmatski sistemi ter natančnosti industrijskih polj. Na primer, RCA111/211 lahko zdrži 1,6MPA visok tlak, kar zagotavlja dvojno zaščito hidravličnih jeklenk; RCA115 ~ 119 je postala prva izbira za preprečevanje prahu natančne opreme zaradi svojih značilnosti, ki ne plavajo in nizke trenja; RCA108 ponuja hitro rešitev za vzdrževanje stare opreme, ne da bi bilo treba spremeniti utor. Glede na gradivo vztrajamo, da dajemo enak pomen varstvu okolja in uspešnosti. Tehnologija spreminjanja PTFE upošteva tako samovšečnost kot odpornost proti obrabi. O-obročni elastomeri (na primer NBR) zagotavljajo stabilnost tesnjenja. Nekateri modeli (na primer RCA119) uporabljajo formulo brez silikonov za izpolnjevanje strogih zahtev čistih delavnic. Ruichen Seals že vrsto let vedno cilja na "natančno prilagajanje in dolgoročno zaščito". S serijo RCA pomaga strankam pri soočanju z izzivi, kot so vdor prahu, uhajanje olja in visoko temperaturna korozija, kar zagotavlja zanesljiva jamstva za učinkovito delovanje opreme.
Funkcije in aplikacije izdelka:
Glavna uporaba: standardna zaščita pred prahom za oljno jeklenko
Prednosti: Tesnila za obračanje prahu je enostavno namestiti, z odličnimi učinki proti trenju in prahom. Ne bodo se premikali v nasprotni smeri v votlini in med tesnilnim obročem in obročem proti prahu ne bo odpiranja.
Material: poliuretan, guma
Posebna področja uporabe:
Splošno zaščito pred prahom (RCA101 ~ 105/113/114): široko se uporablja v inženirskih strojih in avtomatizacijski opremi, da se upira vdoru prahu.
Težki in vzdrževalni scenariji (RCA103/106/108): Podpora za okostje in pritrditev prirobnic sta primerna za scenarije z visoko obremenitvijo, kot sta rudarski stroji in stara transformacija valja.
Natančnost in ostro okolje (RCA115 ~ 119): polprevodnik, hrana in medicina ter druge panoge, izpolnjujejo zahteve brez plazenja, nizkega trenja in korozijske odpornosti.
Večstandardna združljivost: RCA107 podpira britansko opremo, serija RCA pa v celoti zajema standardne utore ISO 6195 za poenostavitev izbirnega postopka.

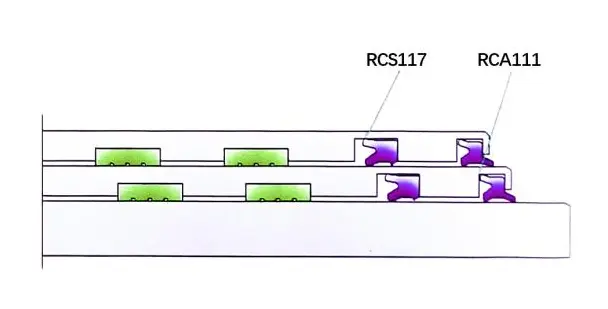

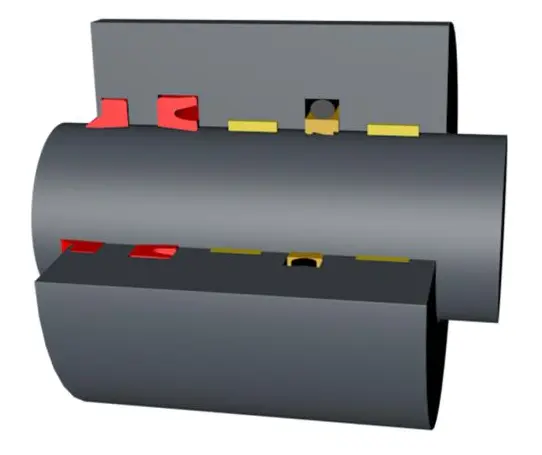

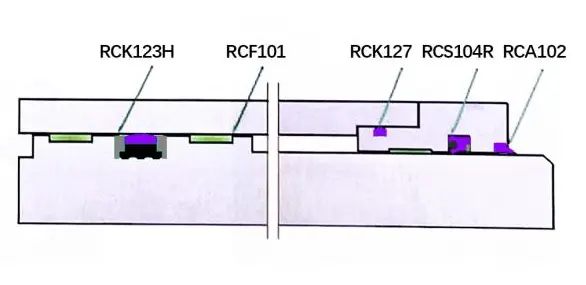

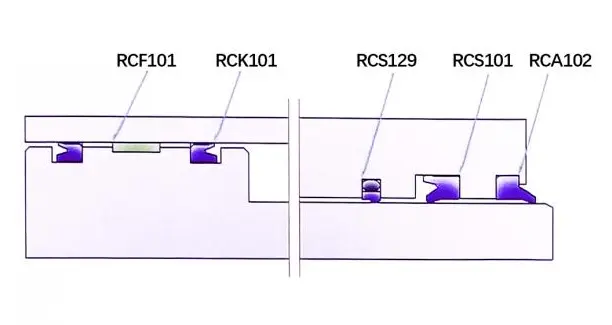

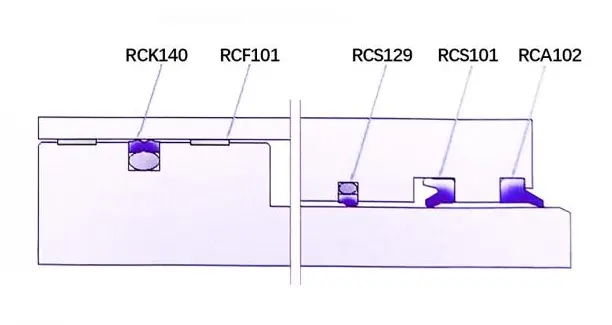

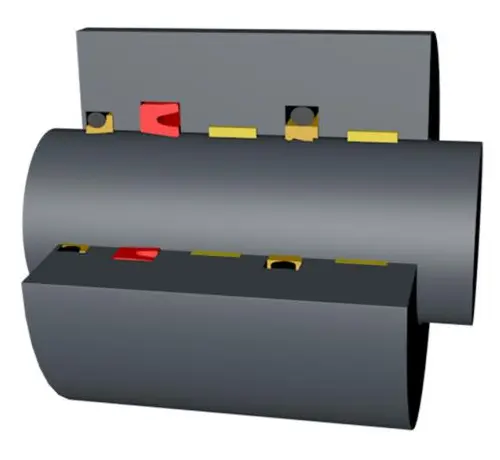

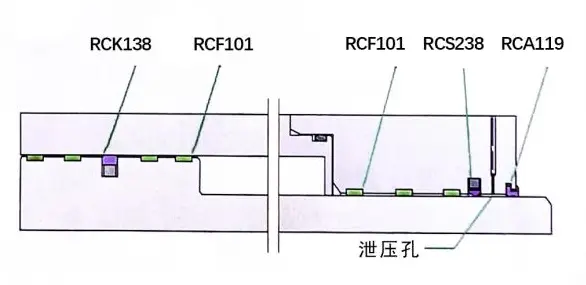

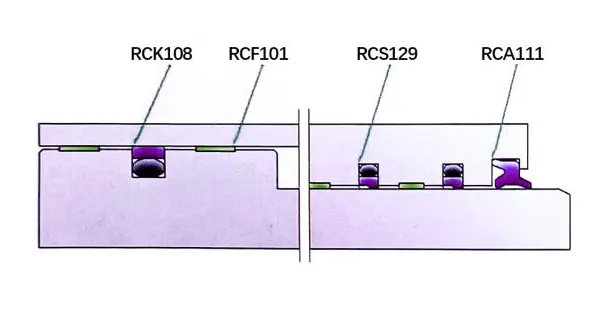

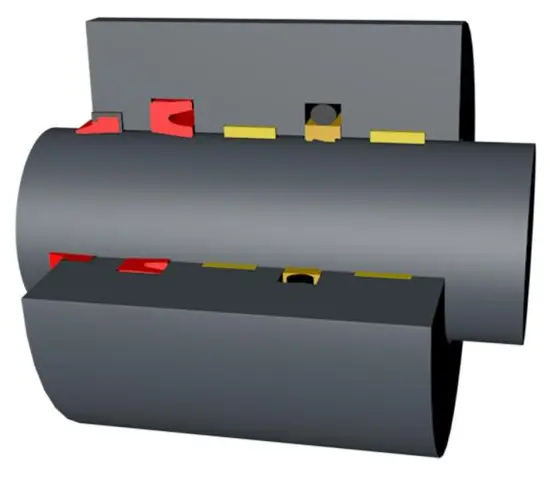

Zasnova tesnjenja in cilindra
Težka industrija: Primeri industrije: težka obdelovalna stroja (kovača stroji, hidravlični stiskalnici, upogibni stroji itd.), Metalurgija (valjanje mlinov, AGC jeklenke itd.), Rudarstvo (hidravlični nosilci, rudarska oprema itd.), Težki gradbeni stroji (Cranes, Ed.)

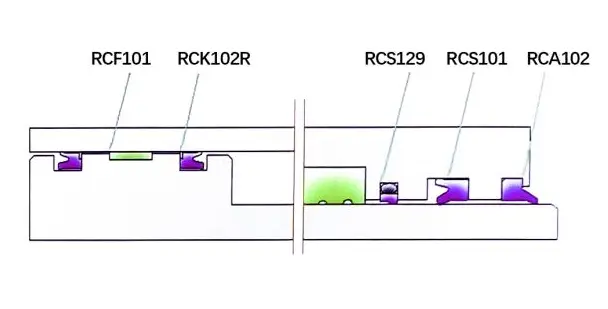

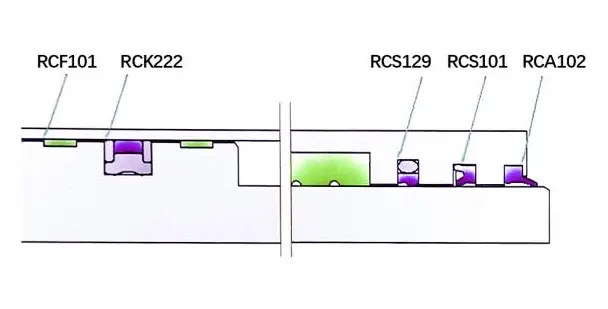

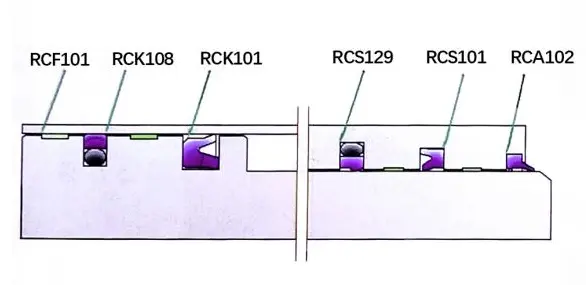

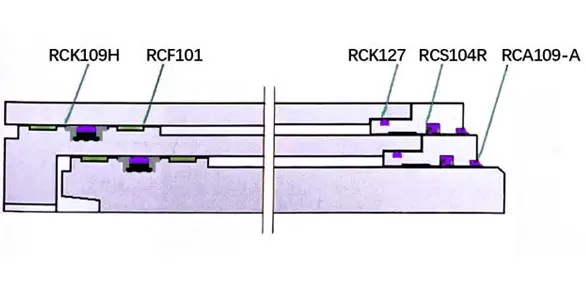

Priporočen tesnilni dizajn:
Težek kovanjski stroj
Metalurgija AGC
Cilinder stolpca hidravličnega podpore
Jack Hydravlični varovalec podpore
Valj za dvigovanje žerjavov
Žerjav, ki je luftal, jeklenka
Srednja industrija: Primeri industrije: dvigalna oprema, kmetijski stroji, orodja za promet, dvižne platforme, obdelovalne stroje (stroji za upogibanje, stroji za oblikovanje vbrizgavanja, rezkalni stroji itd.)

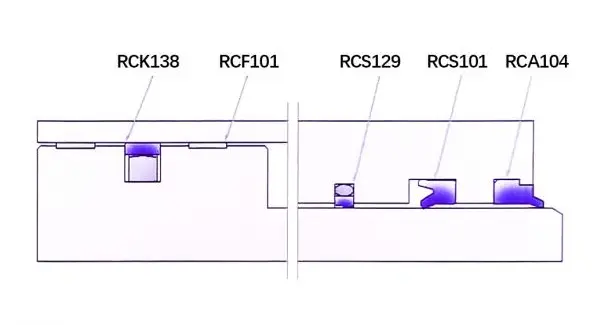

Priporočen tesnilni dizajn:
Upogibni stroj
Naprava za dviganje tovornjakov
Kmetijski stroji
Dvižna platforma
Svetlobna industrija: Primeri industrije: obdelovalni stroji, viličarji, stroji za oblikovanje vbrizgavanja, kmetijski stroji, balirji

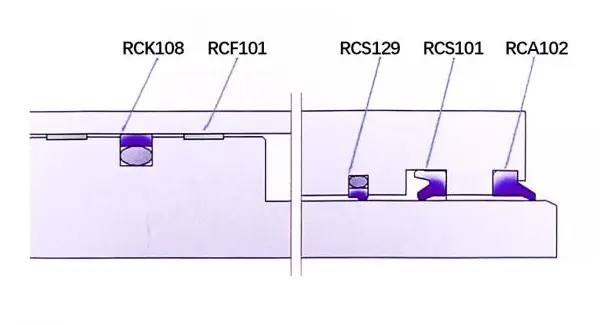

Priporočen tesnilni dizajn:
Majhen viličar
Stroj za oblikovanje vbrizgavanja

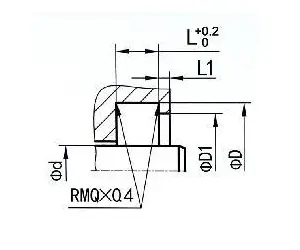

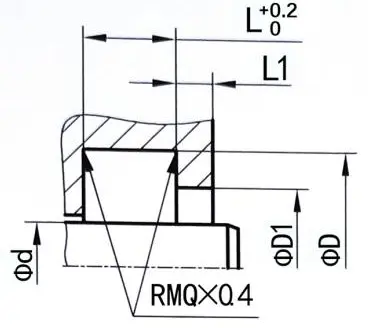

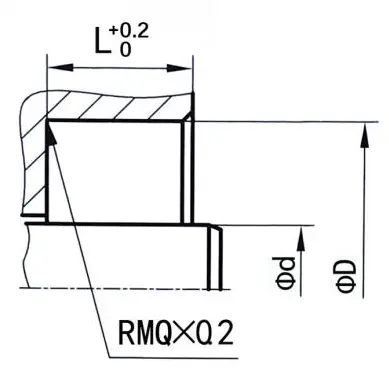

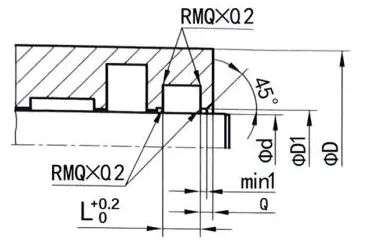

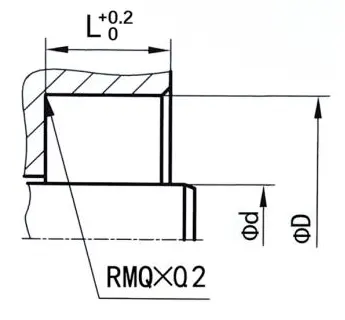

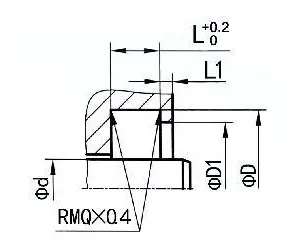

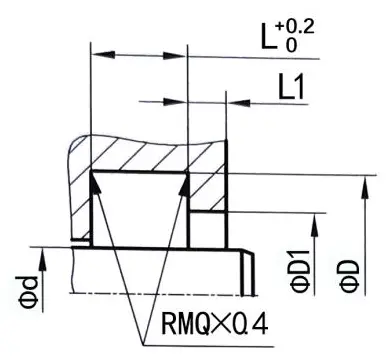

Utor prahu

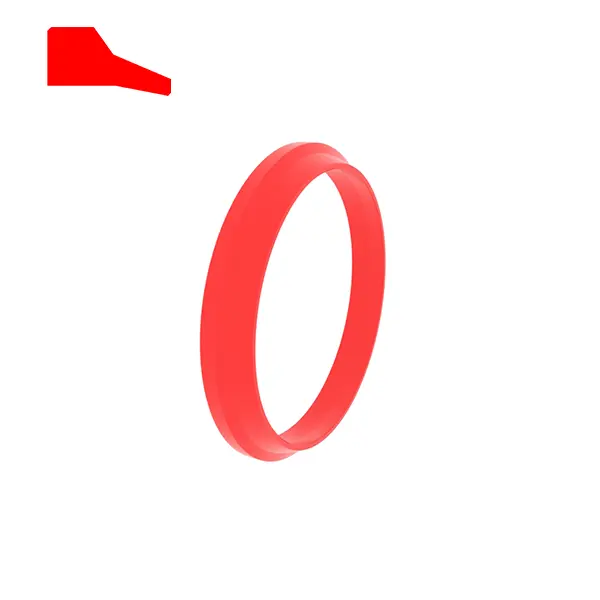

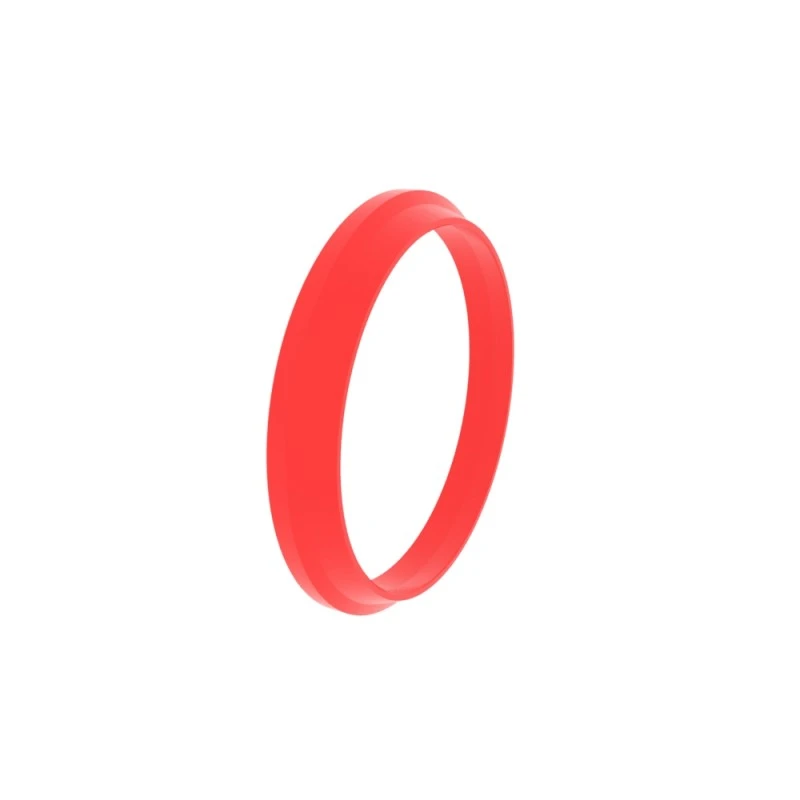

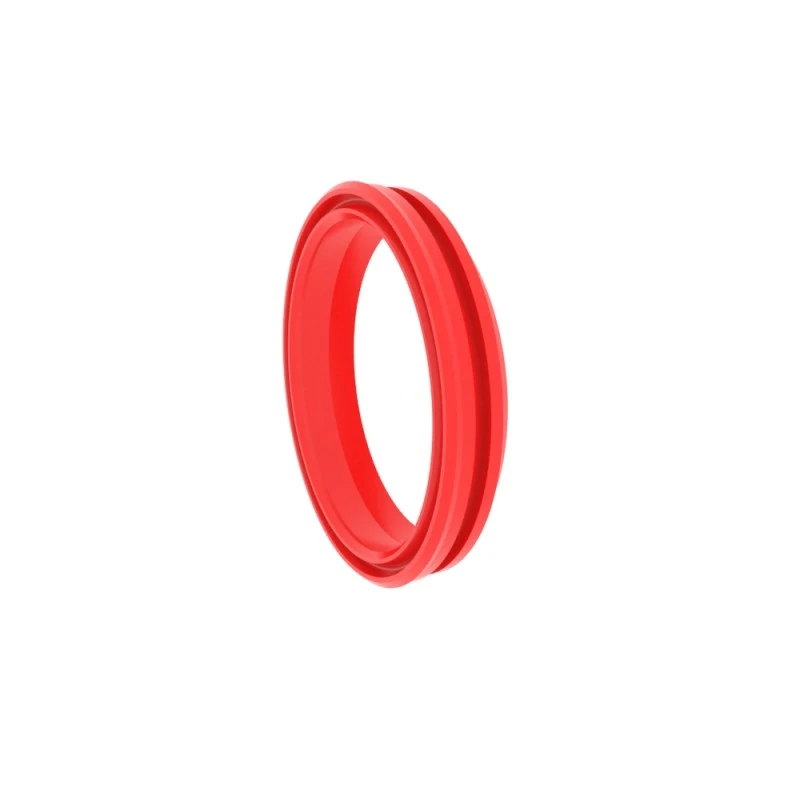

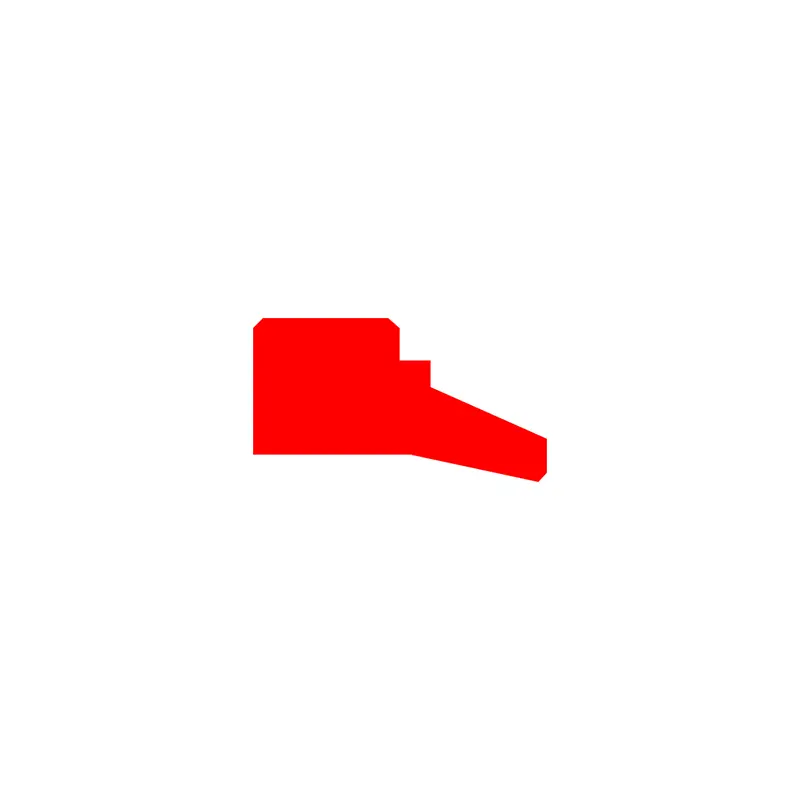

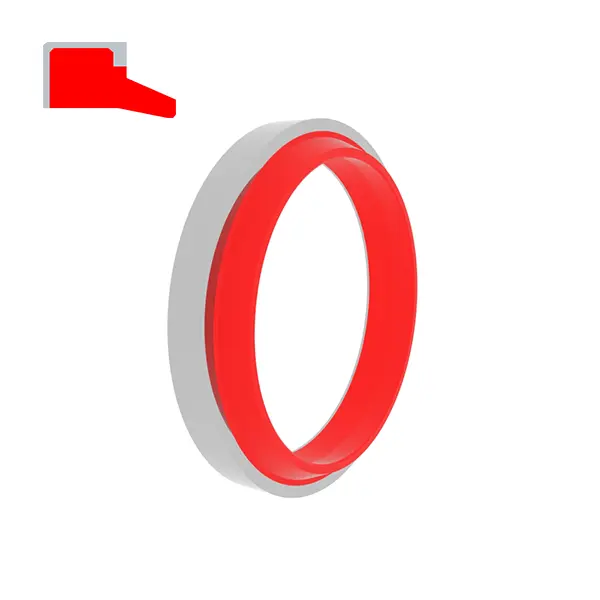

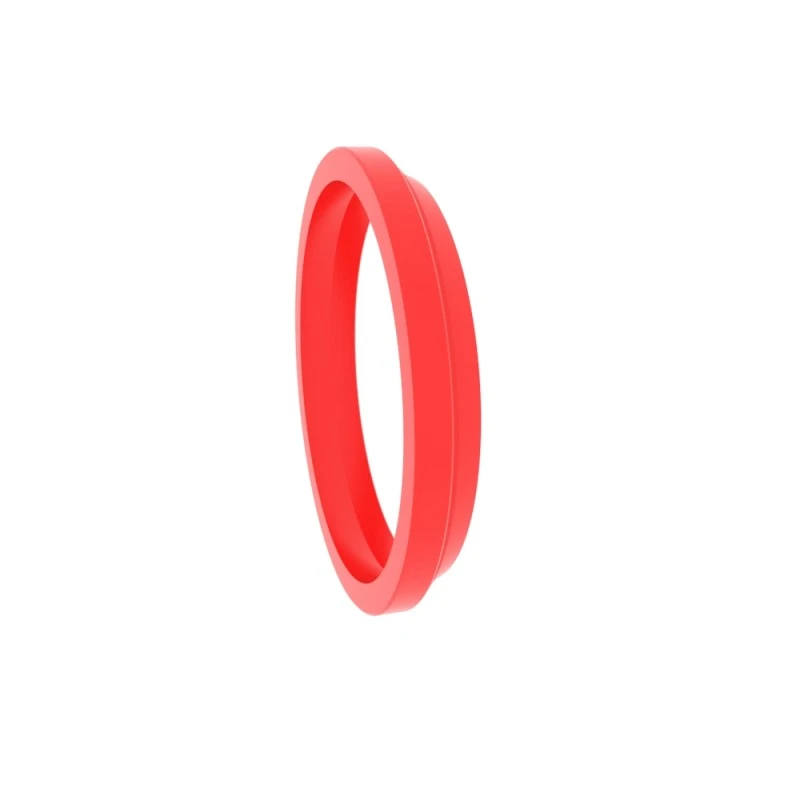

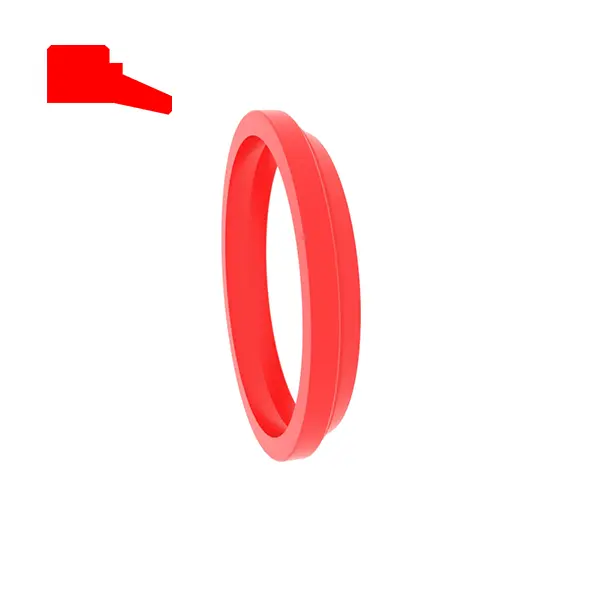

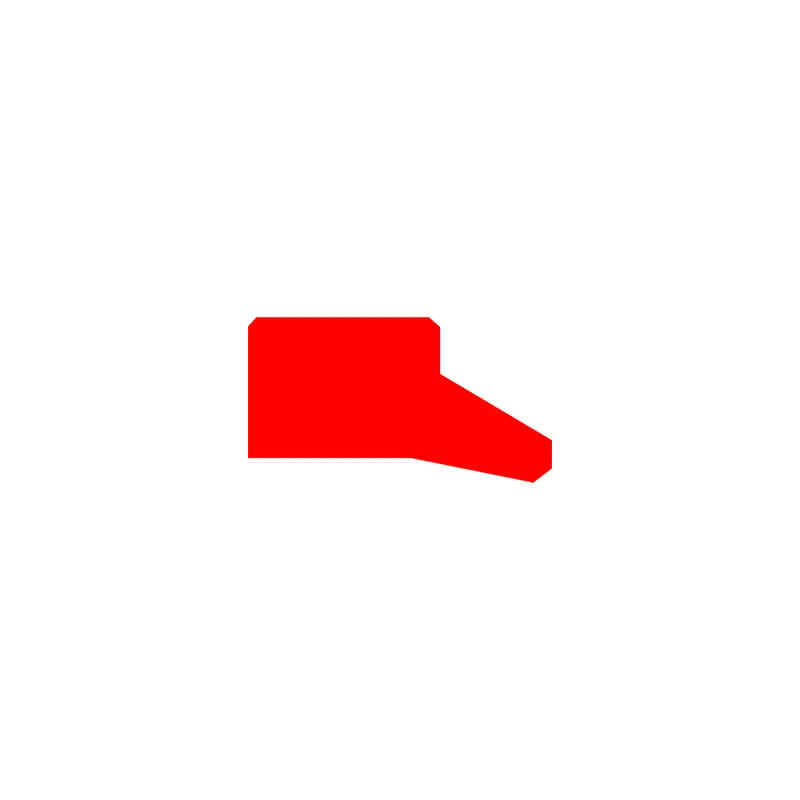

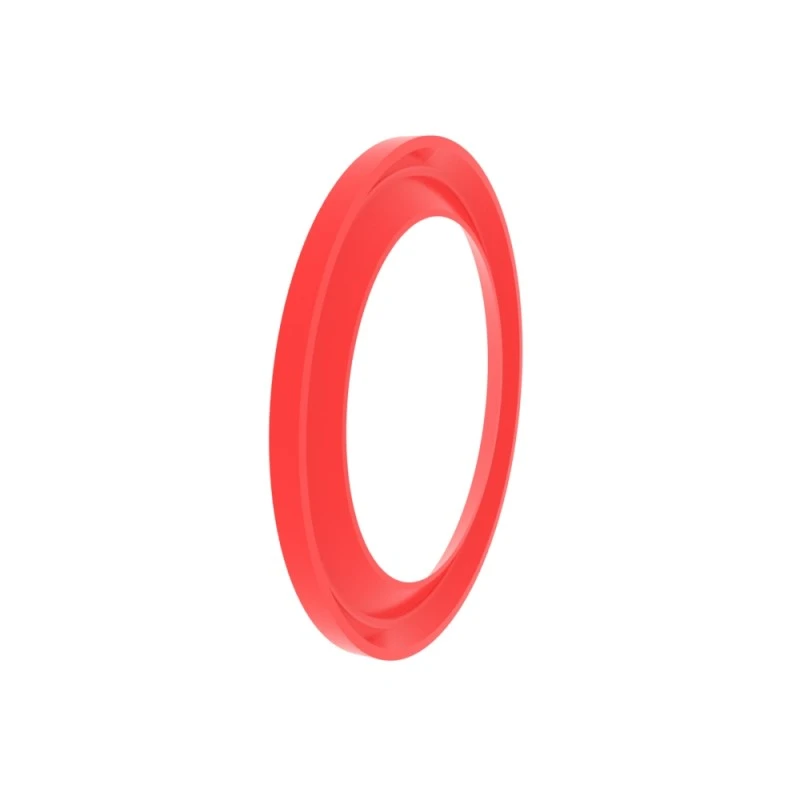

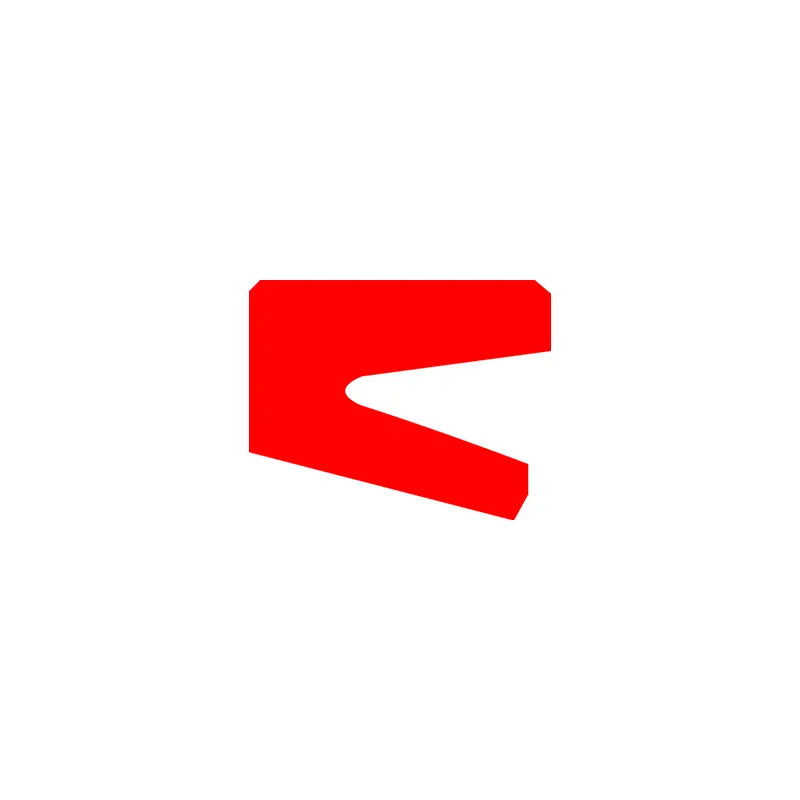

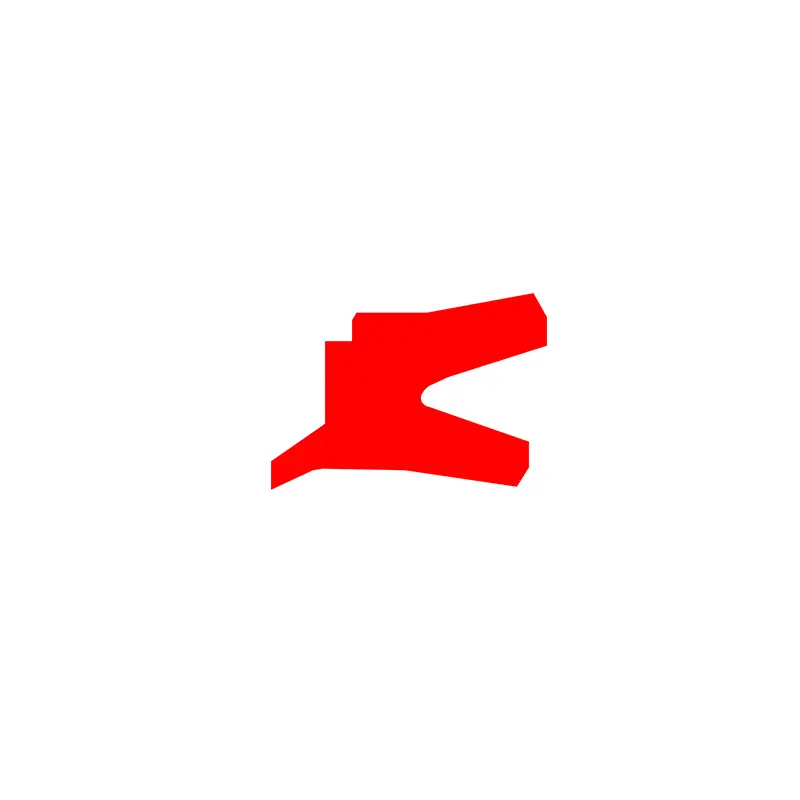

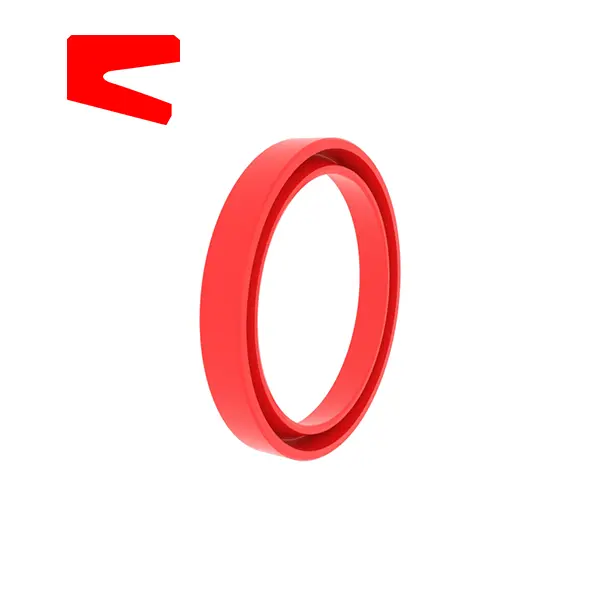

RCA101
Velikost naročila
Φd ...... Zunanji premer
Φd ...... notranji premer
L ...... Groove širina
H ...... Skupna višina prahu
| Površinski zaključek | R tmax (μm) | Ra (μm) |
| Drsna površina, ki ustreza gumijastim/poliuretanskim tesnilom Drsna površina, ki ustreza PTFE tesnilom | ≤2.5 ≤2 | ≤0.1-0.5 ≤0.05-0.3 |
| Utor dno Groove stran | ≤6.3 ≤15 | ≤1.6 ≤3 |
| Razmerje dolžine podpornega profila TP | 50%-95% |
|
| Toleranca | |
| Φd1 H11 | L <10 mm +0,2 |
| ΦD H11 | L ＞ 10 mm +0,3 |
Primer naročanja

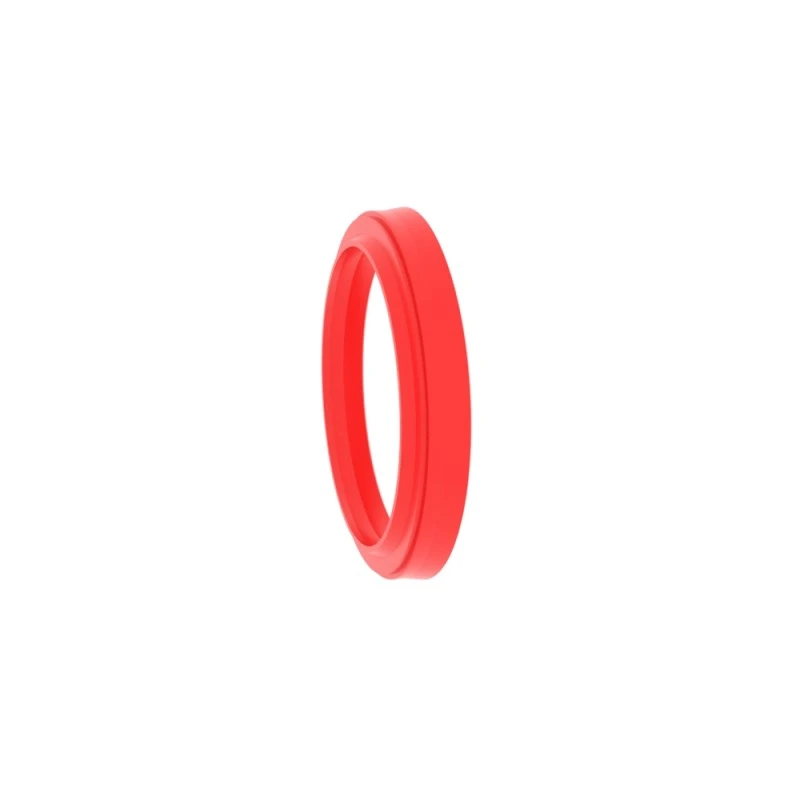

Model: RCA101
Velikost utora: 100x108x4/7
Material: RC-Pu-H
Vrsta tesnila: RCA101, RCA104
Glavna uporaba: Standardna zaščita prahu za oljne jeklenke
Prednosti: Enostavna namestitev, odličen učinek proti trenju in proti prahu, brez povratnega ovije v votlini, med tesnilnim obročem in prašnim obročem ni odpiranja tlaka.
Material: poliuretan, guma
| Primeri za tesnilo | Sledijo standardne dimenzije utora (prah poljubne velikosti v območju velikosti lahko ustvarite) | |||||||
 |
RCA101
|
Φd | Φd | Fd1 | L | L1 | H | |
| 6-100 | ΦD+8 | ΦD+6 | 4 | 1 | 7 | |||
|
RCA104
|
100.1-149.9 | ΦD+12 | ΦD+9 | 5.5 | 1.5 | 10 | ||
| ≥150 | ΦD+15 | Φd11 | 6.5 | 2 | 13 | |||

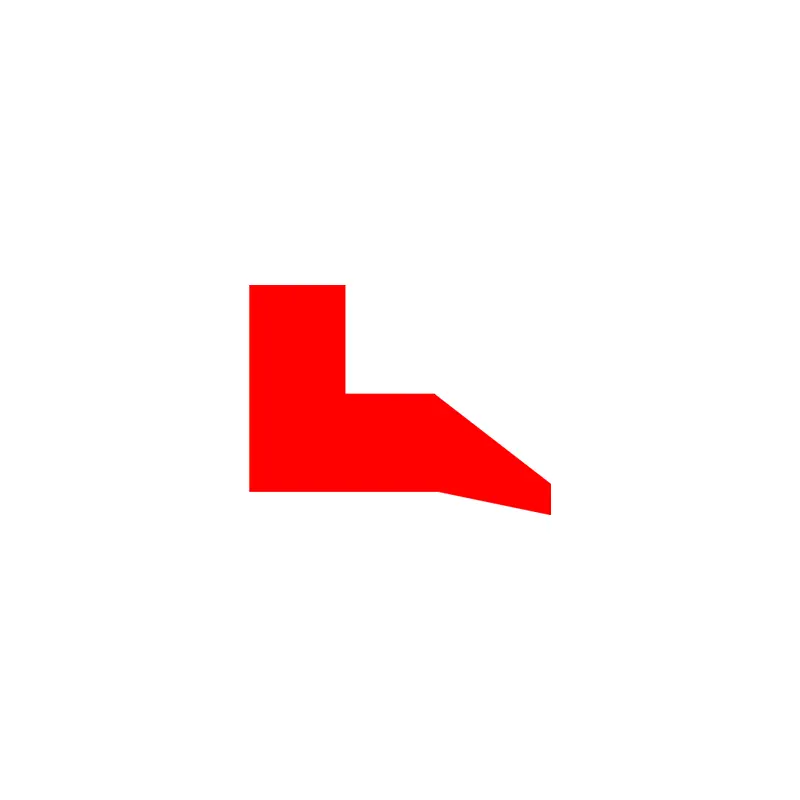

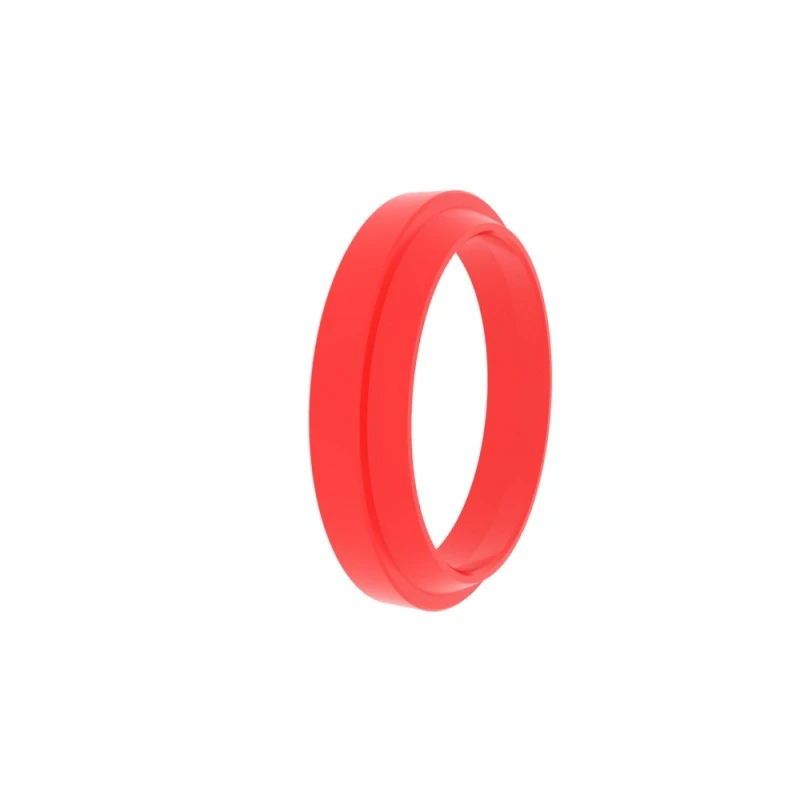

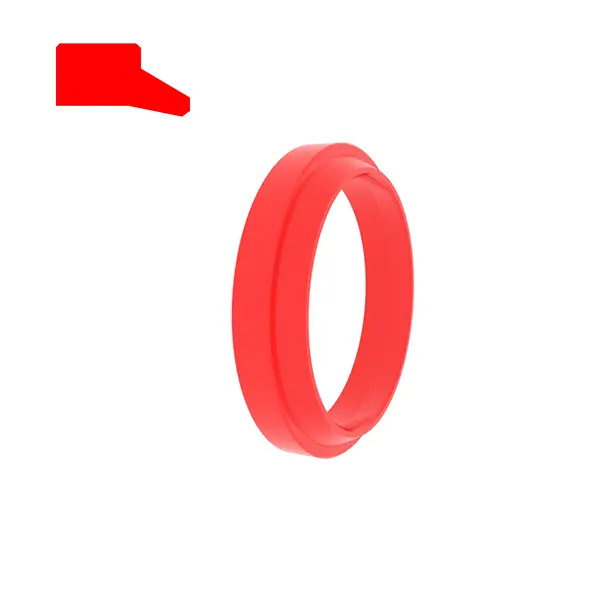

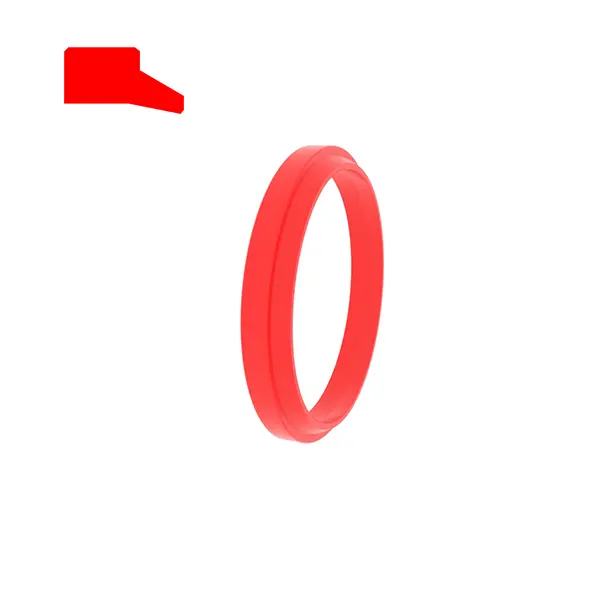

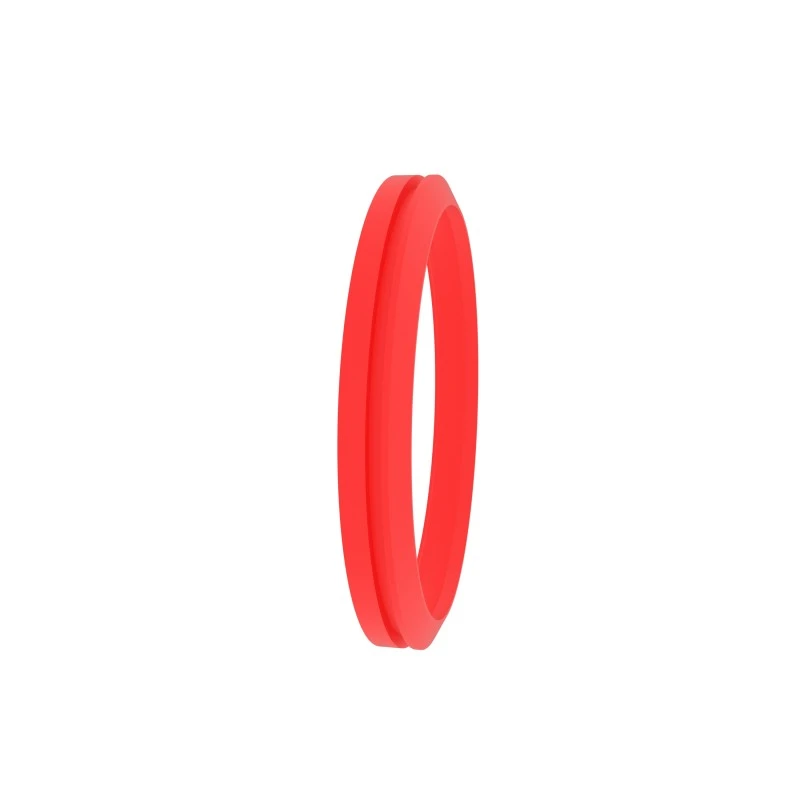

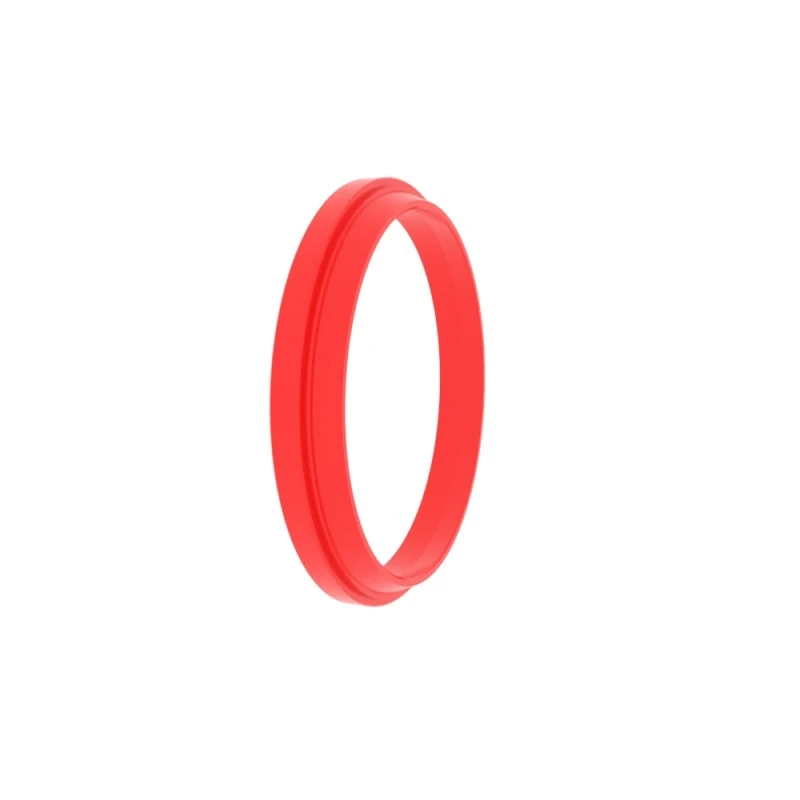

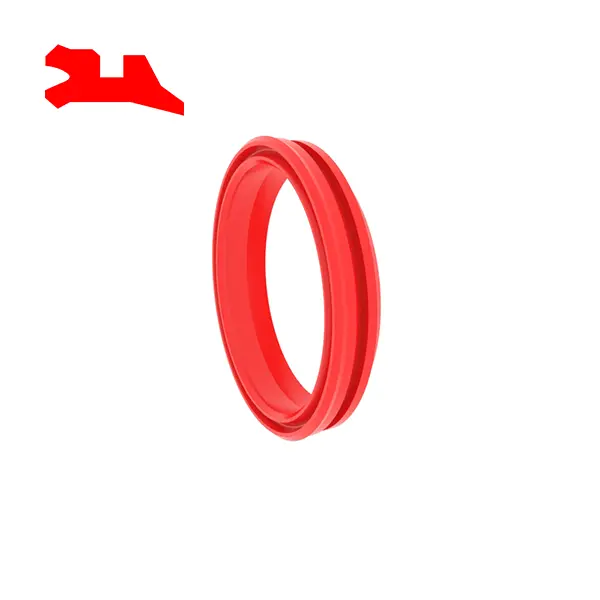

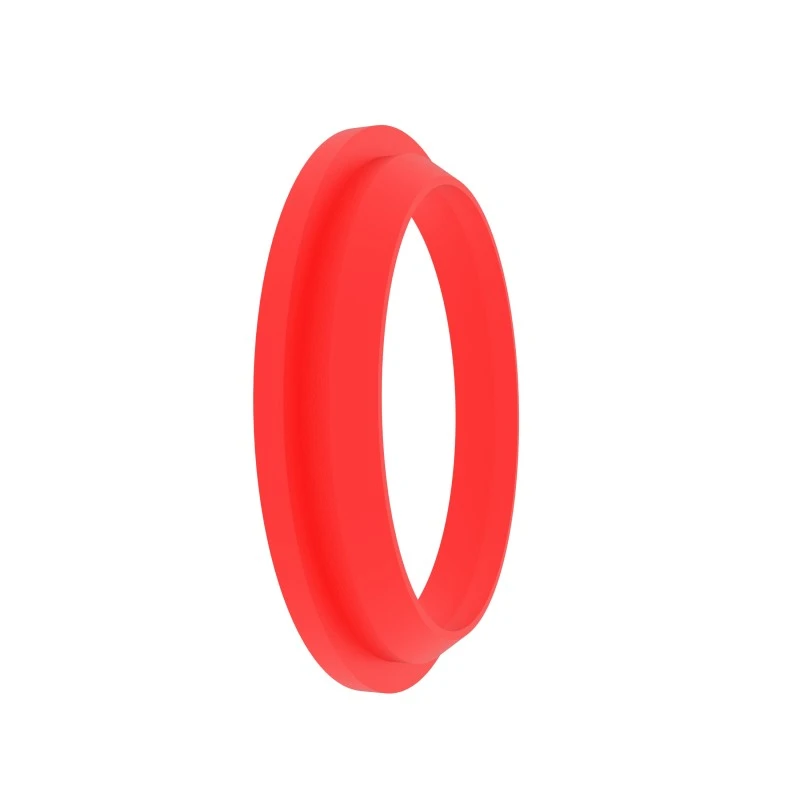

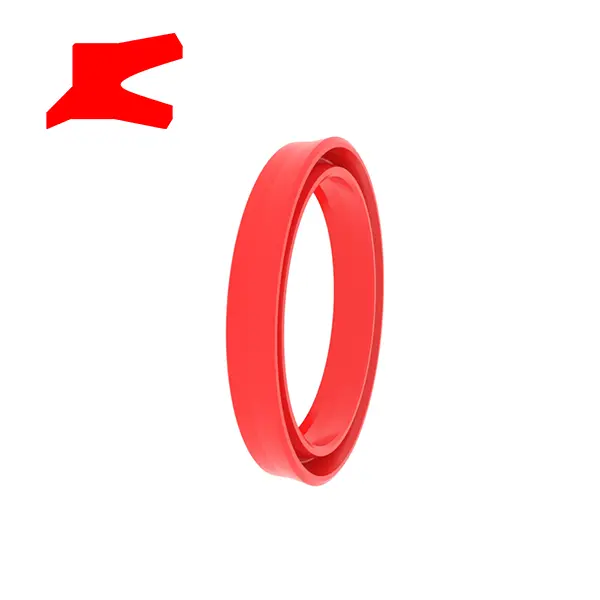

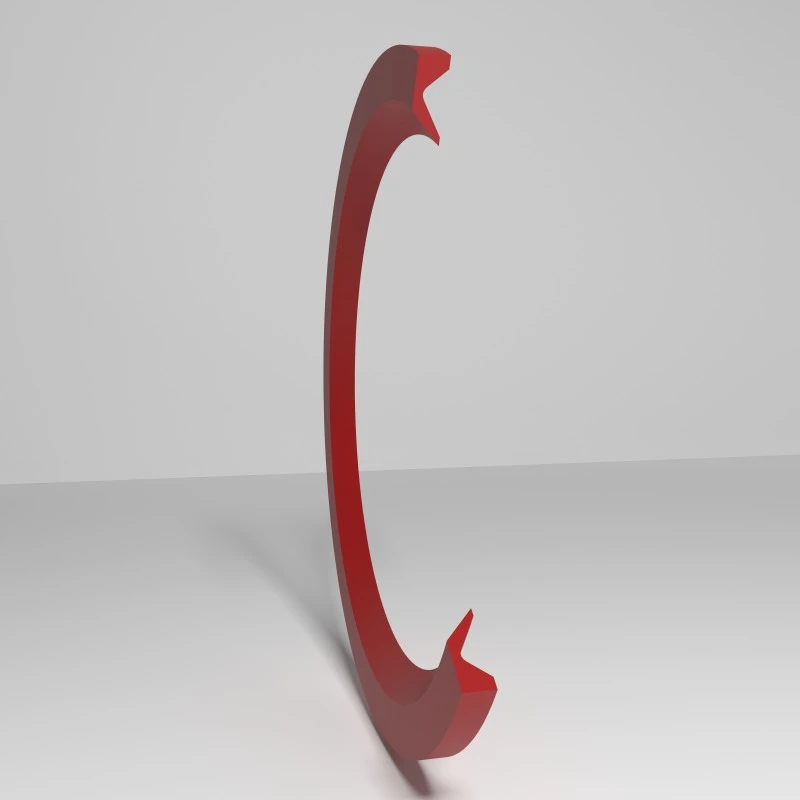

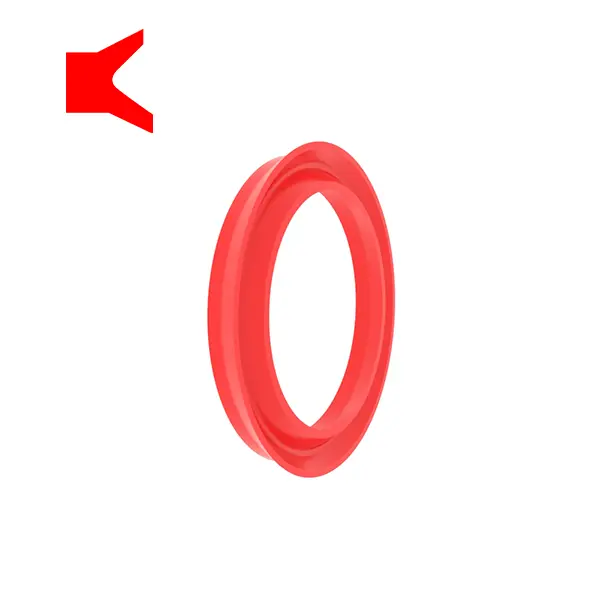

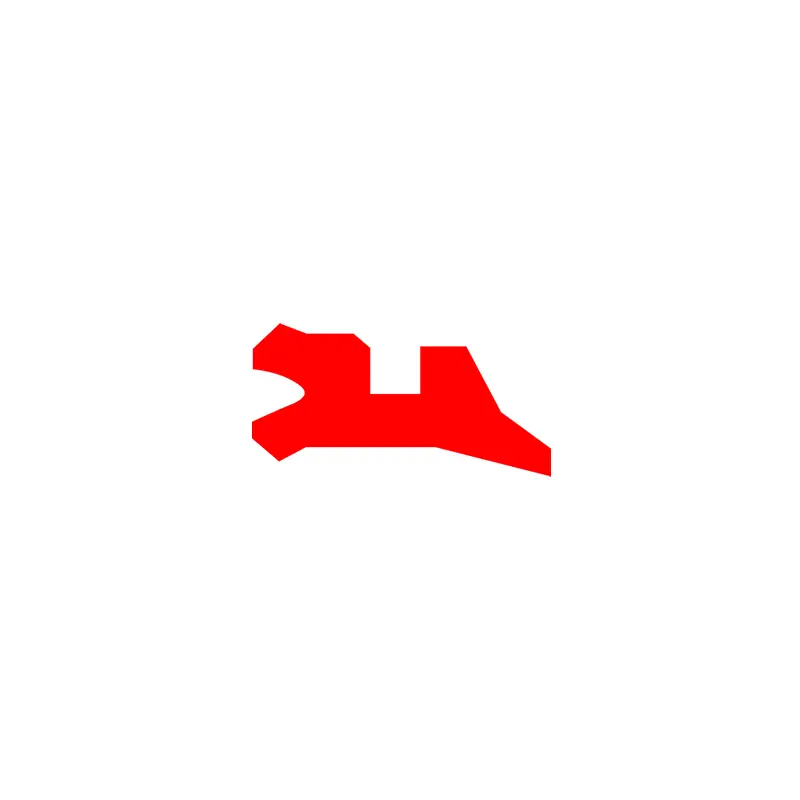

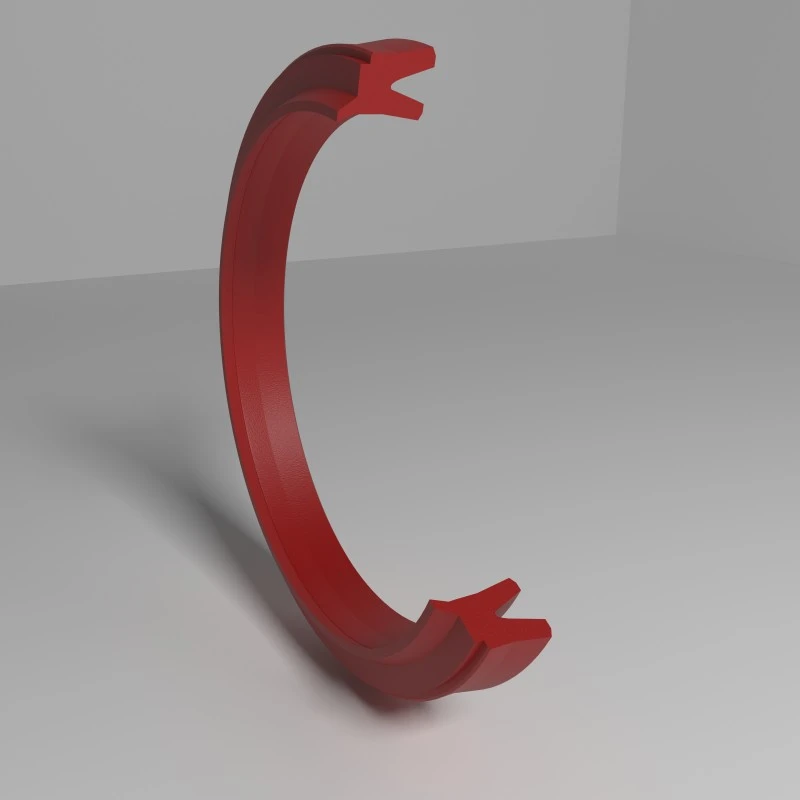

RCA102
Velikost naročila
Φd ...... Zunanji premer
Φd ...... notranji premer
L ...... Groove širina
H ...... Skupna višina prahu
| Površinski zaključek | R tmax (μm) | Ra (μm) |
| Drsna površina, ki ustreza gumijastim/poliuretanskim tesnilom Drsna površina, ki ustreza PTFE tesnilom | ≤2.5 ≤2 | ≤0.1-0.5 ≤0.05-0.3 |
| Utor dno Groove stran | ≤6.3 ≤15 | ≤1.6 ≤3 |
| Razmerje dolžine podpornega profila TP | 50%-95% |
|
| Toleranca | |
| Φd1 H11 | L <10 mm +0,2 |
| ΦD H11 | L ＞ 10 mm +0,3 |
Primer naročanja

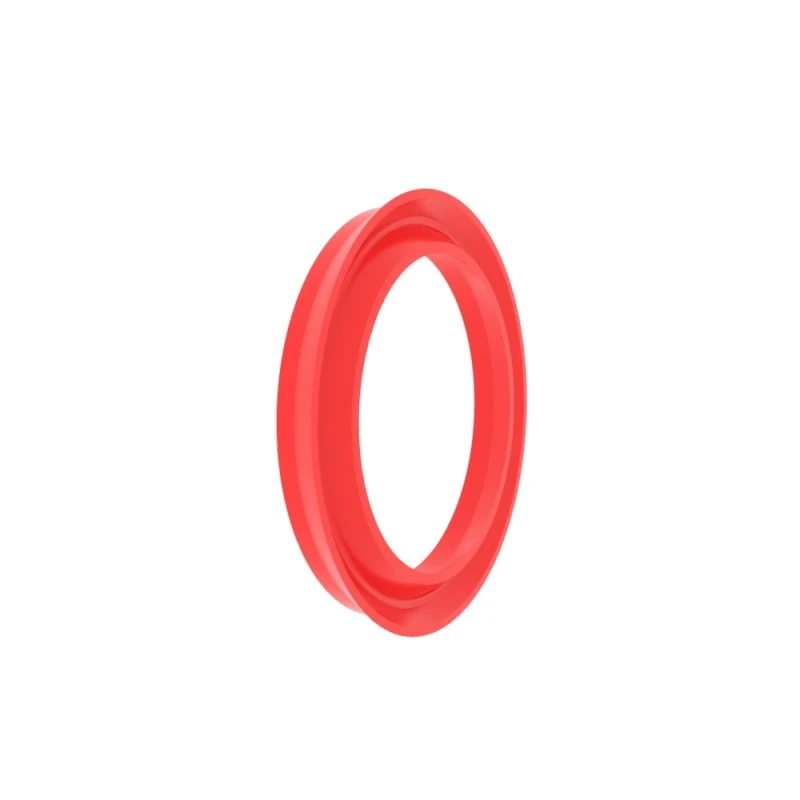

Model: RCA102
Velikost žleba/Skupna višina tesnila za prah: 100x115x8.5
Material: RC-Pu-H
Vrsta tesnila: RCA102, RCA105, RCA211
Glavna aplikacija: V glavnem se uporablja z drsnimi kombiniranimi tesnili
Prednosti: dobra uspešnost trenja, RCA211 dvosmerni pečat
Material: (ultra visoka trdota) poliuretan, guma
| Primeri za tesnilo | Sledijo standardne dimenzije utora (prah poljubne velikosti v območju velikosti lahko ustvarite) | |||||||
 |
RCA102
|
Φd | Φd | Fd1 | L | L1 | H | |
|
RCA105
|
6-49.9 | ΦD+8 | ΦD+4 | 5 | ≥2 | 6 | ||
|
RCA211
|
50-99.9 | ΦD+10 | ΦD+5 | 6 | ≥2 | 7 | ||
| ＞ 100 | ΦD+15 | Φd+7,5 | 8.5 | ≥2 | 11.5 | |||

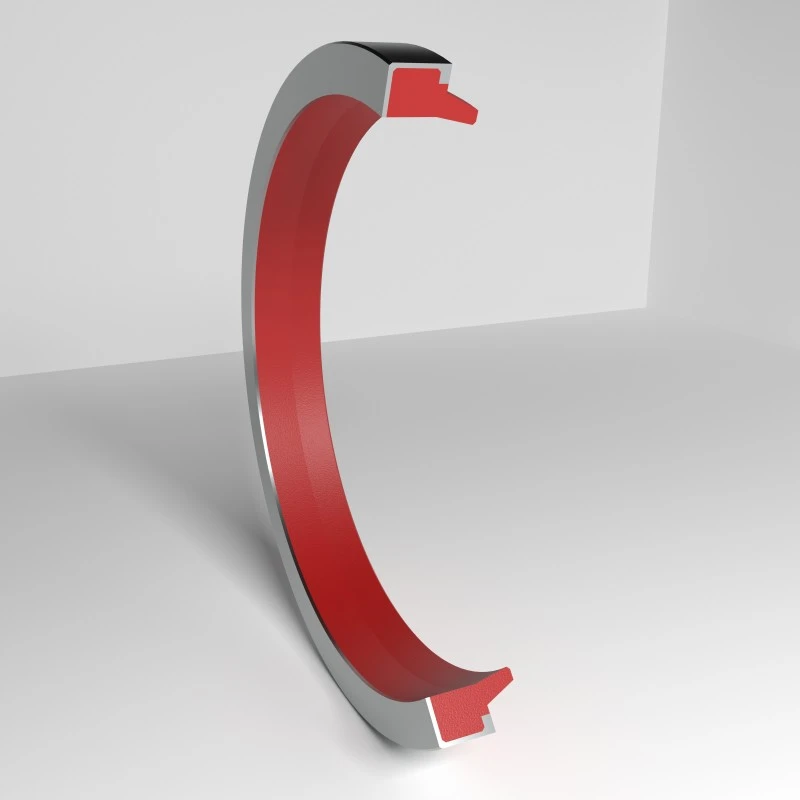

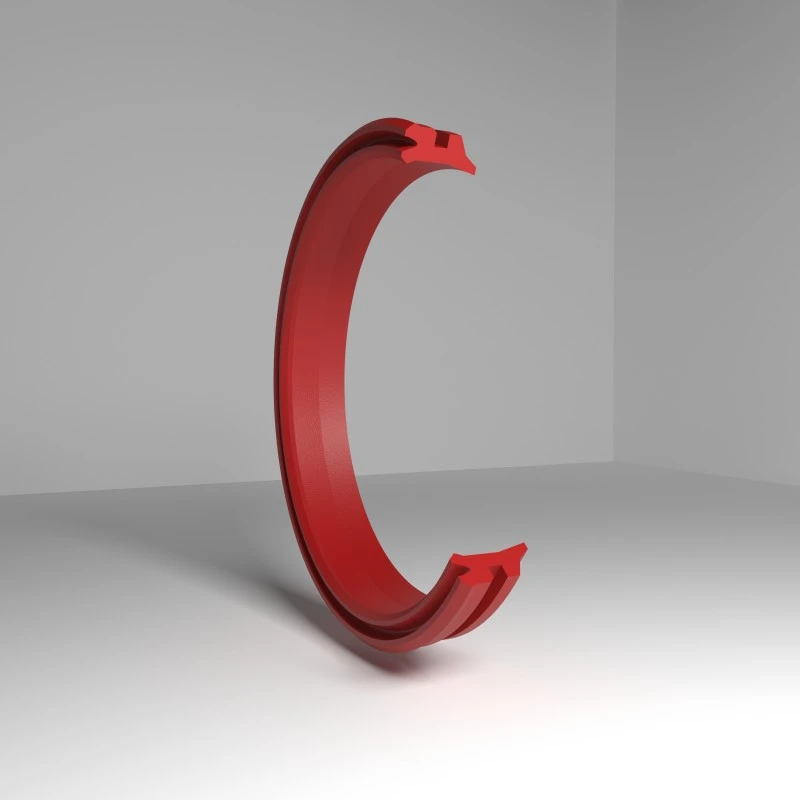

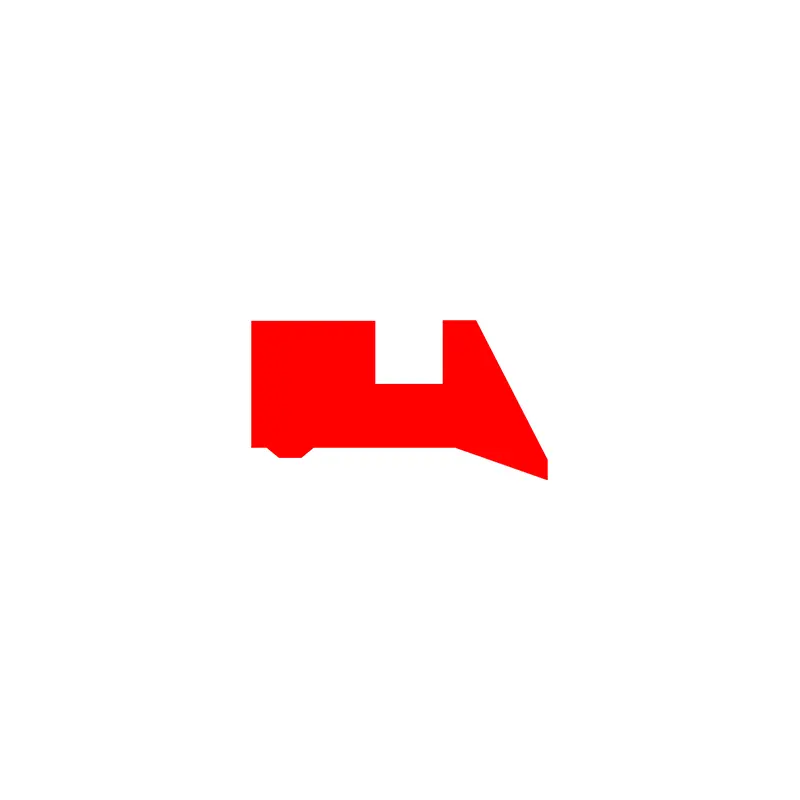

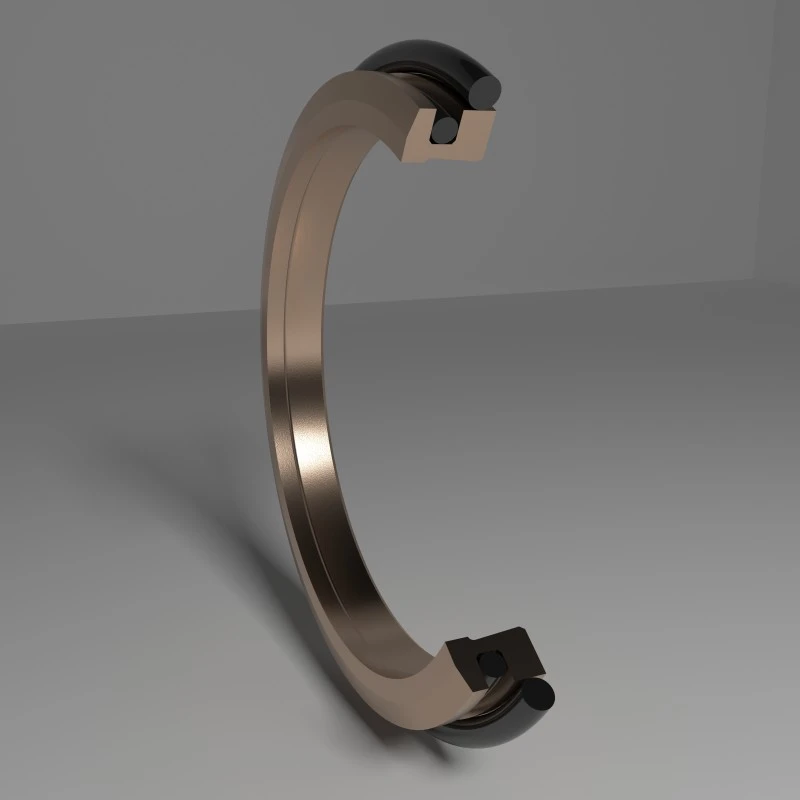

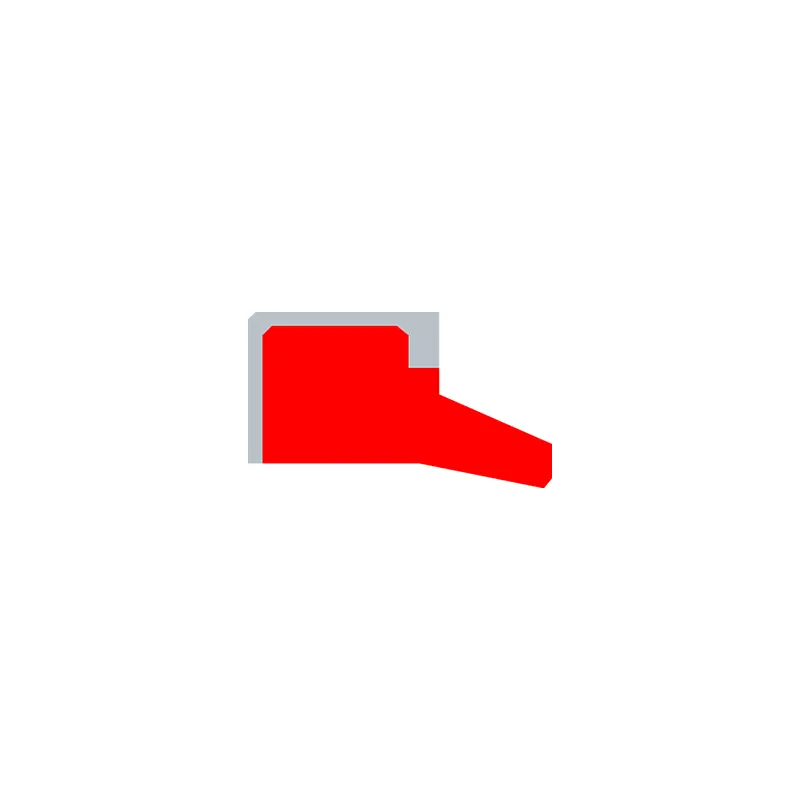

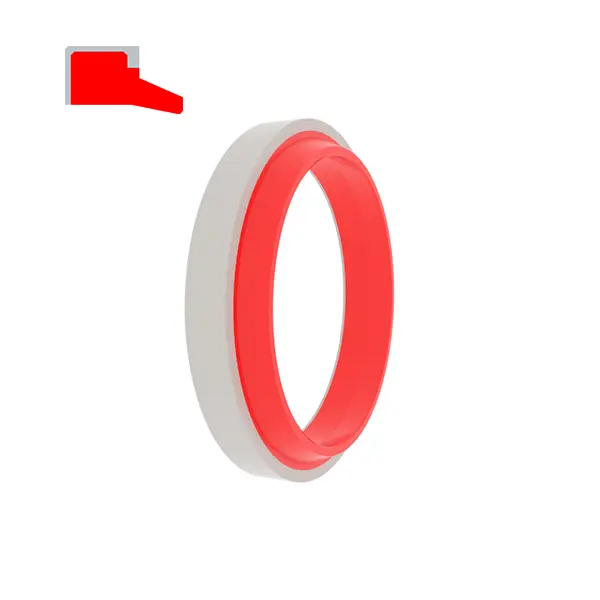

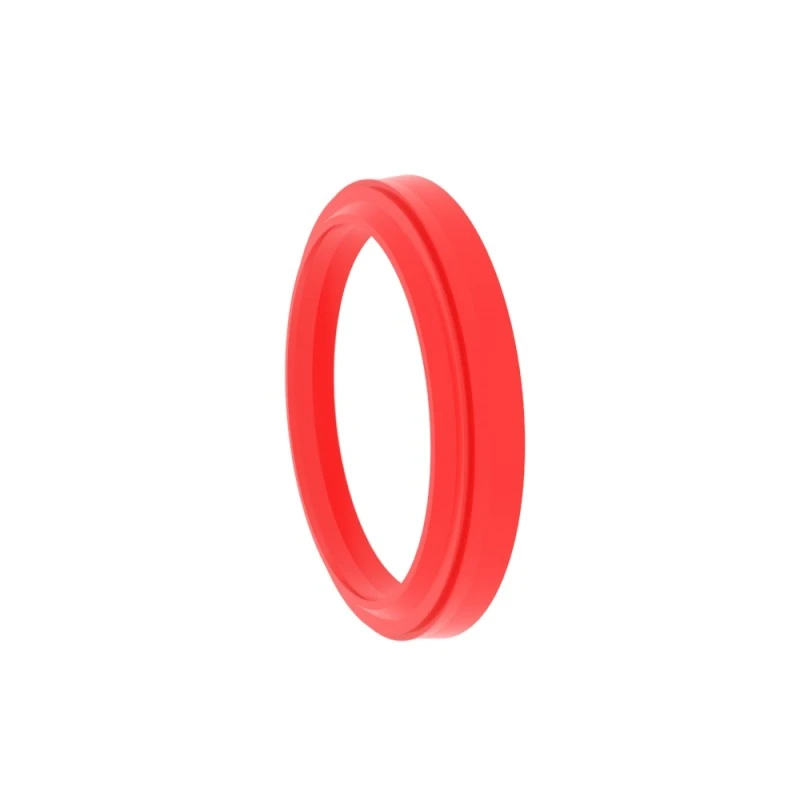

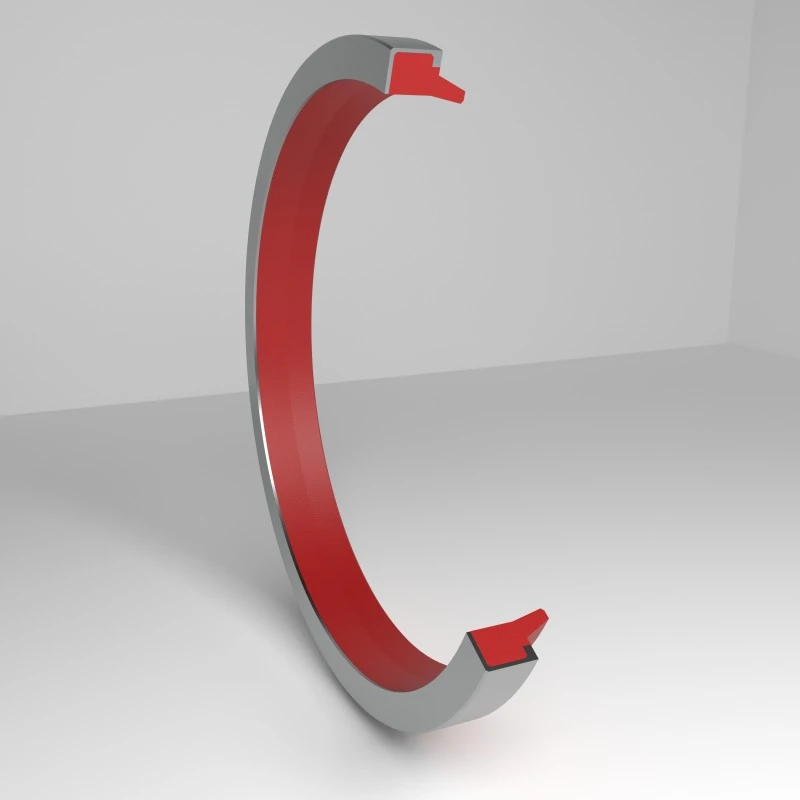

RCA103
Velikost naročila
Φd ...... Zunanji premer
Φd ...... notranji premer
L ...... Groove širina
H ...... Skupna višina prahu
| Površinski zaključek | R tmax (μm) | Ra (μm) |
| Drsna površina, ki ustreza gumijastim/poliuretanskim tesnilom Drsna površina, ki ustreza PTFE tesnilom | ≤2.5 ≤2 | ≤0.1-0.5 ≤0.05-0.3 |
| Utor dno Groove stran | ≤6.3 ≤15 | ≤1.6 ≤3 |
| Razmerje dolžine podpornega profila TP | 50%-95% |
|
| Toleranca | |
| Φd1 H11 | L <10 mm +0,2 |
| ΦD H11 | L ＞ 10 mm +0,3 |
Primer naročanja
Model: RCA103
Velikost žleba/Skupna višina tesnila za prah: 100x115x9/12
Material: RC-Pu-H+POM
Vrsta tesnila: RCA103, RCA106
Glavna aplikacija: standardni jeklenki in za odprte utore
Prednosti: Učinkovitost proti trenju je dobra, podpornik pa preprečuje, da bi se oksidacija pojavila med žlebom in tesnilom, pozicioniranje in prileganje v votlino pa sta trdna.
Material: (ultra visoka trdota) poliuretan + polioksimetilen, guma + polioksimetilen
| Primeri za tesnilo | Sledijo standardne dimenzije utora (prah poljubne velikosti v območju velikosti lahko ustvarite) | |||||
 |
RCA103
|
Φd | Φd | L | H | |
| 6-9.9 |
ΦD+8 | 5 | 8 | |||
|
RCA106
|
10-99.9 | ΦD+10 | 7 | 10 | ||
| 100-200 | ΦD+15 | 9 | 12 | |||
| ＞ 200 | ΦD+20 | 12 | 16 | |||

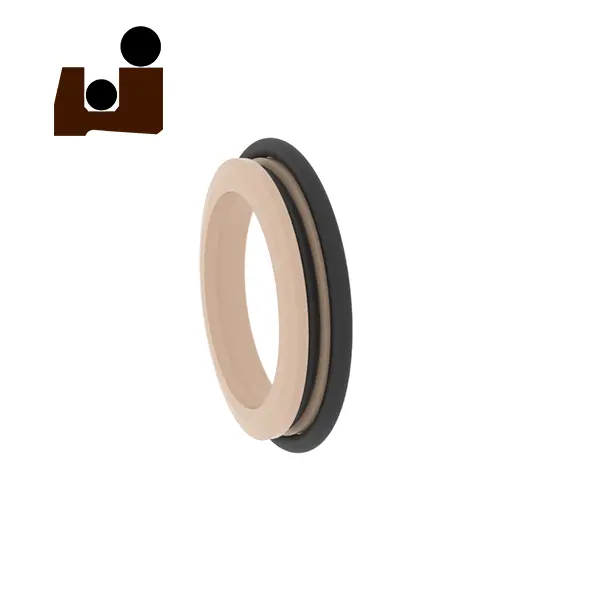

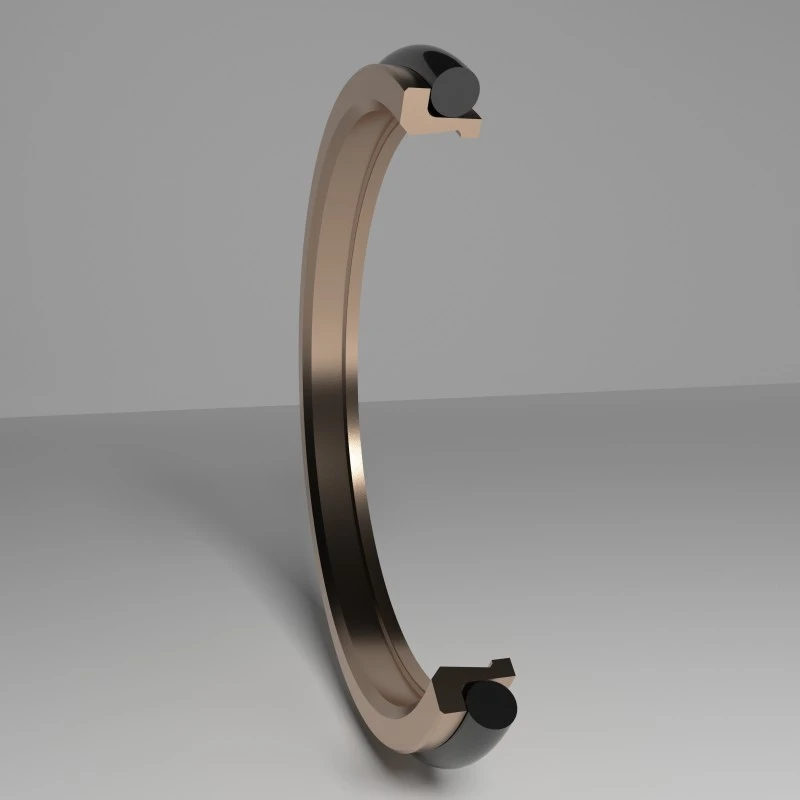

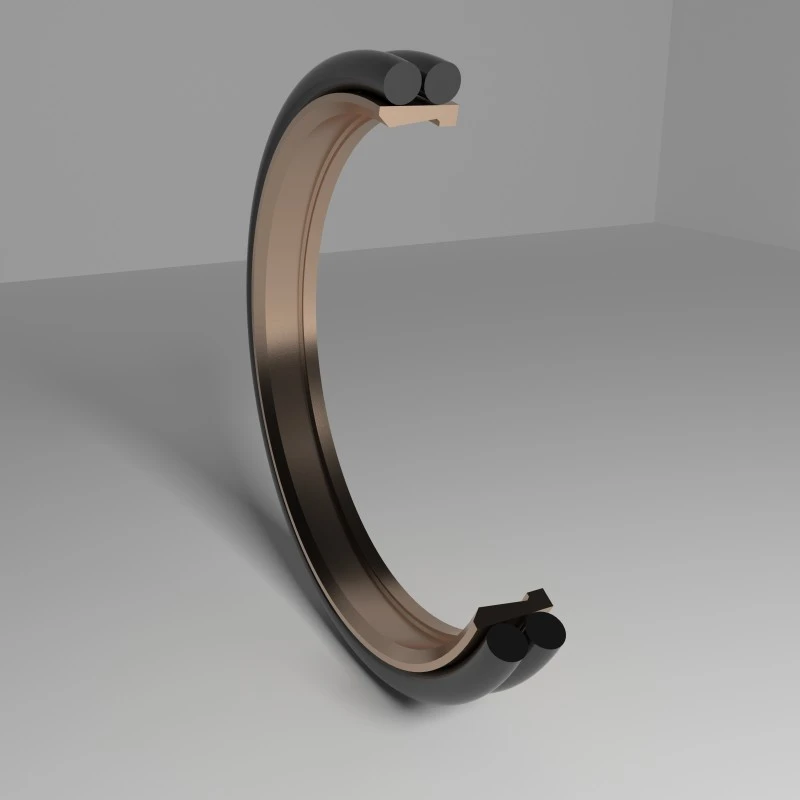

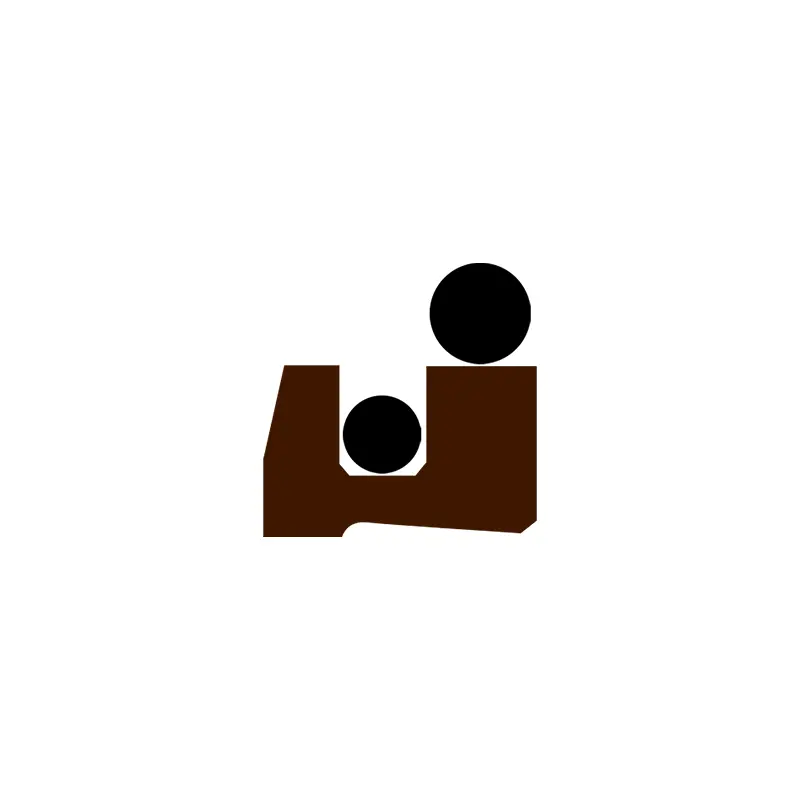

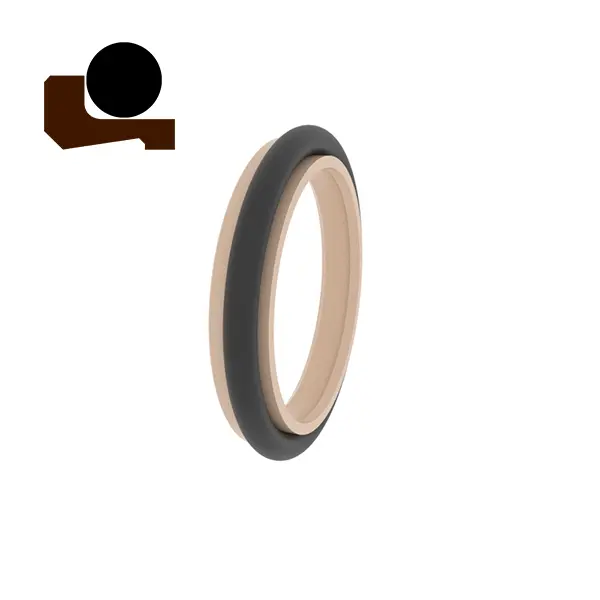

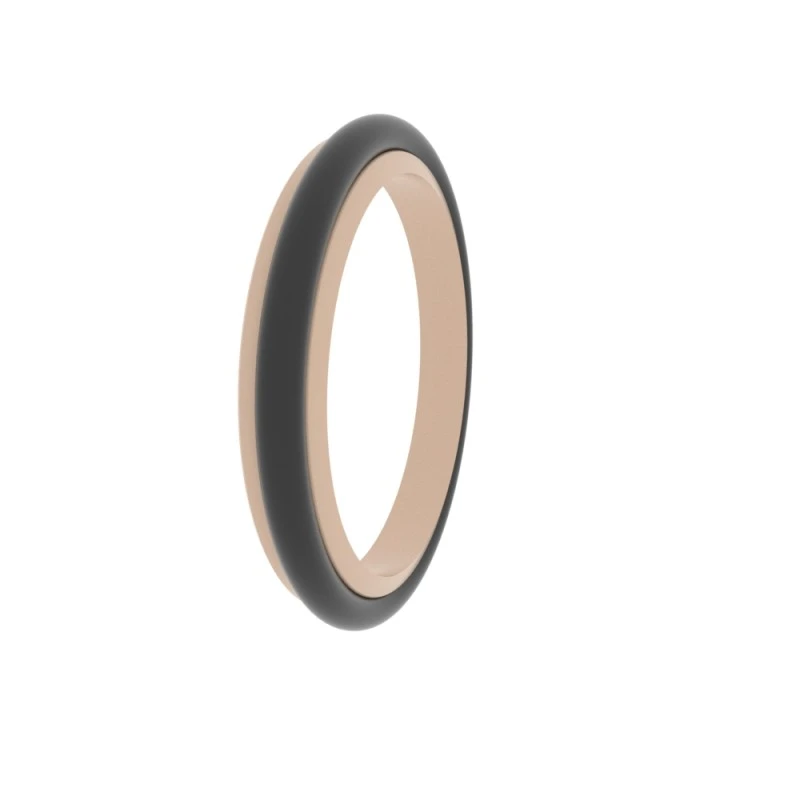

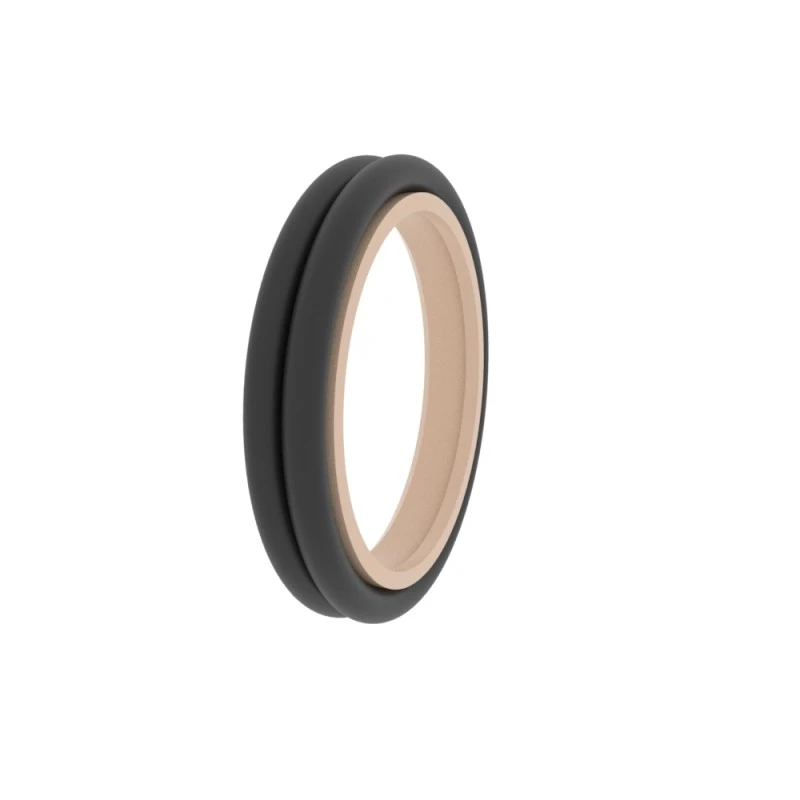

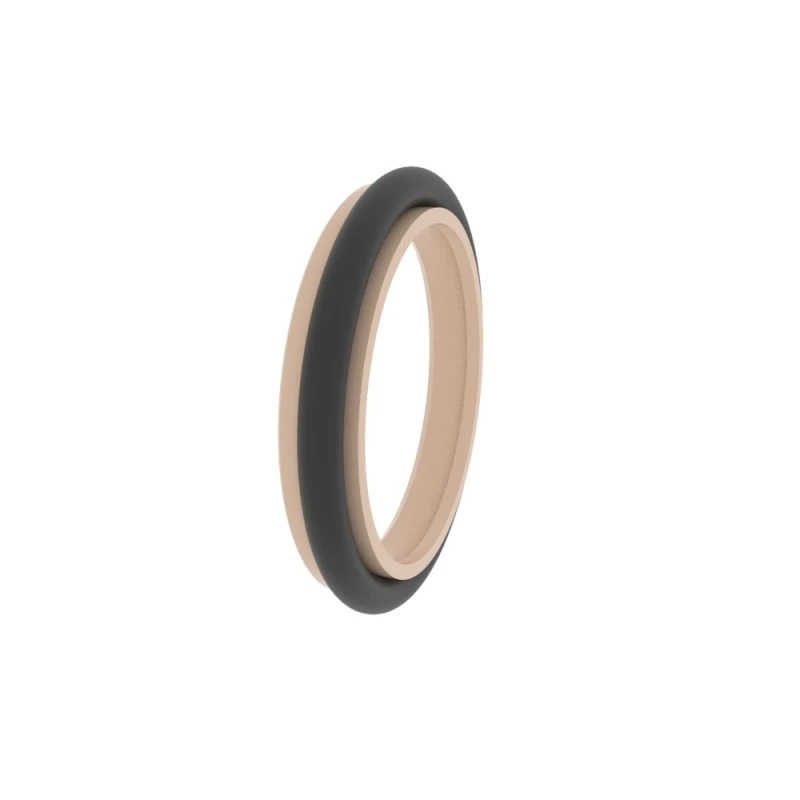

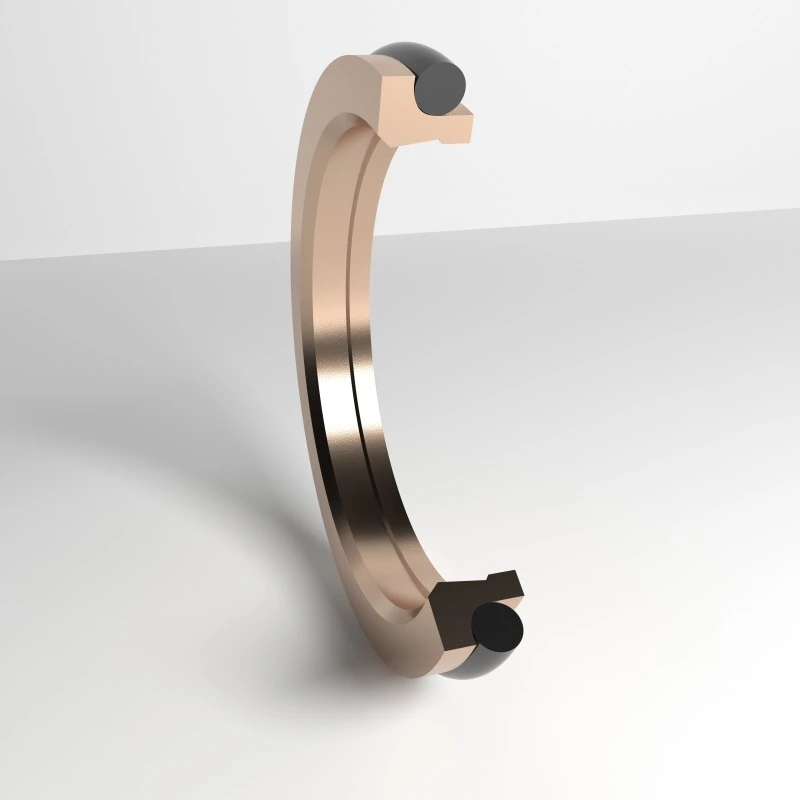

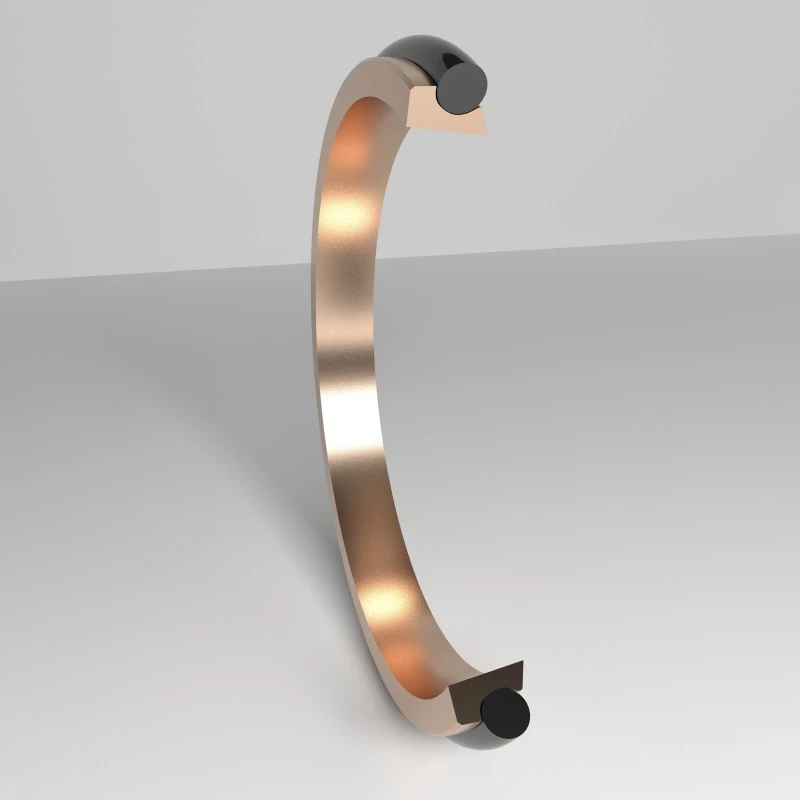

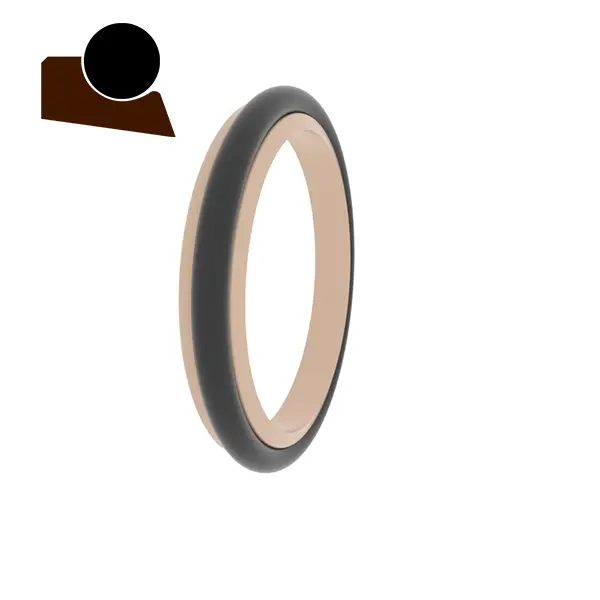

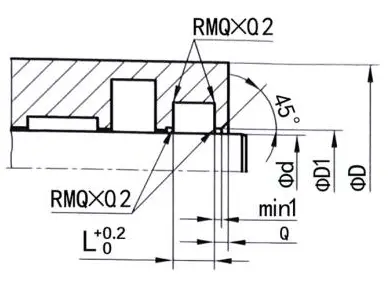

RCA115
Velikost naročila
Φd ...... Zunanji premer
Φd1 ...... Zunanji premer
Φd ...... notranji premer
L ...... Groove širina
| Površinski zaključek | R tmax (μm) | Ra (μm) |
| Drsna površina, ki ustreza gumijastim/poliuretanskim tesnilom Drsna površina, ki ustreza PTFE tesnilom | ≤2.5 ≤2 | ≤0.1-0.5 ≤0.05-0.3 |
| Utor dno Groove stran | ≤6.3 ≤15 | ≤1.6 ≤3 |
| Razmerje dolžine podpornega profila TP | 50%-95% |
|
| Toleranca | |
| Φd1 H11 | L <10 mm +0,2 |
| ΦD H11 | L ＞ 10 mm +0,3 |
Primer naročanja

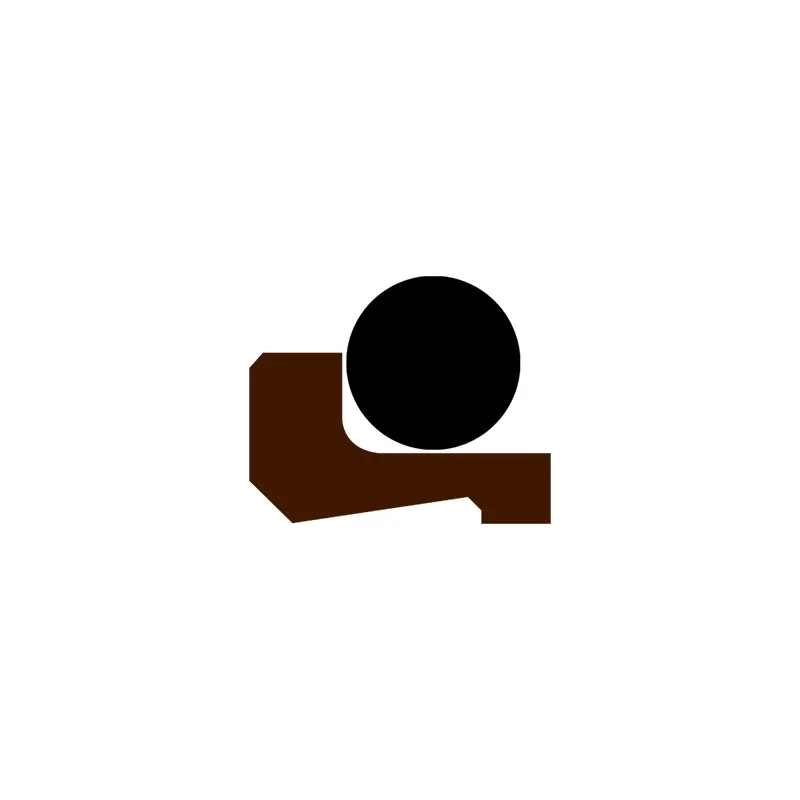

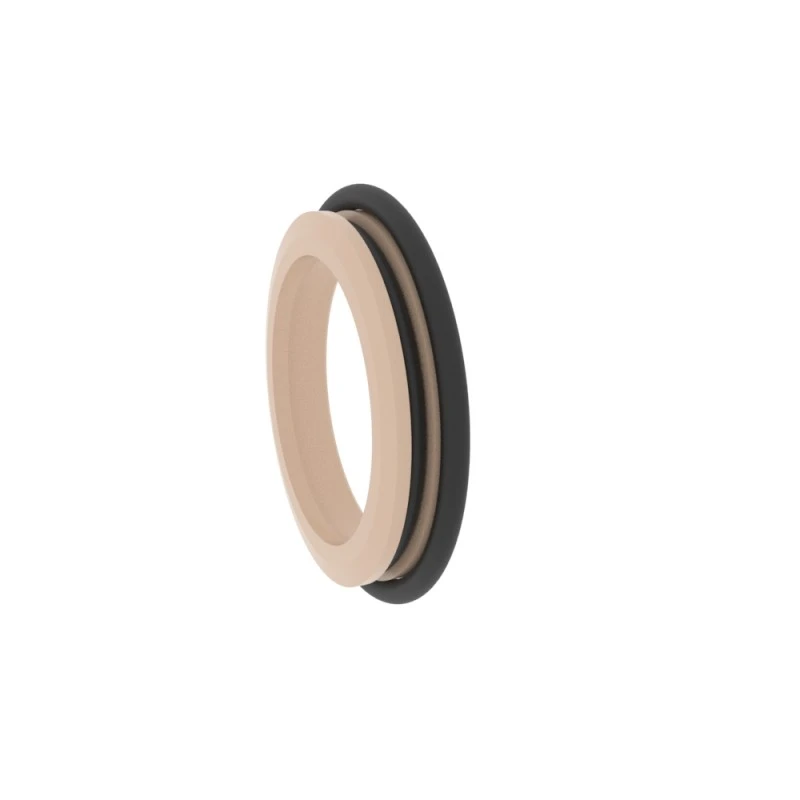

Model: RCA115
Velikost žleba/Skupna višina tesnila za prah: 100x108.8x6
Material: PTFE3+NBR

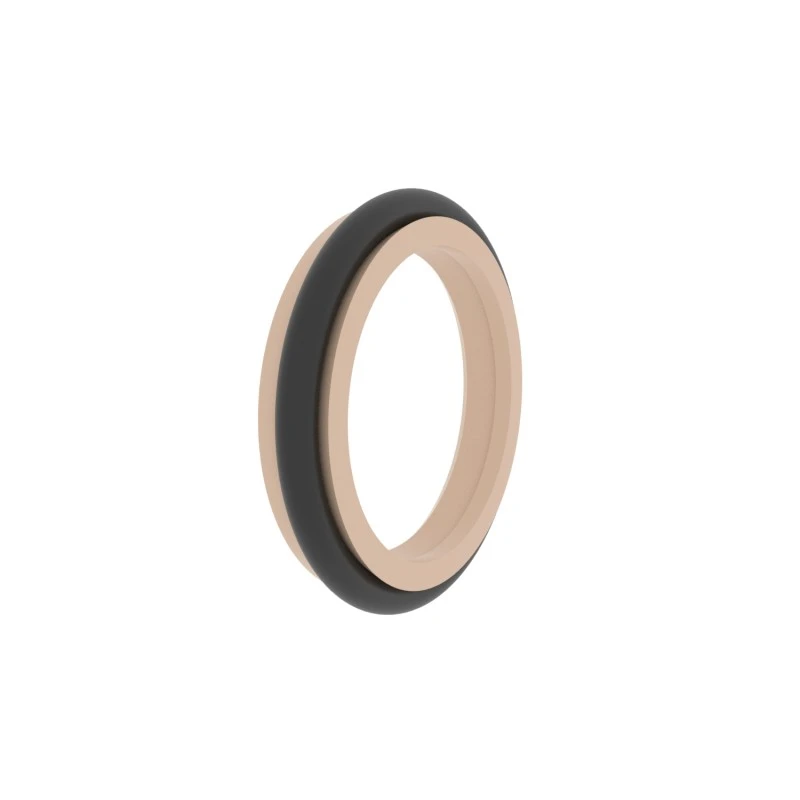

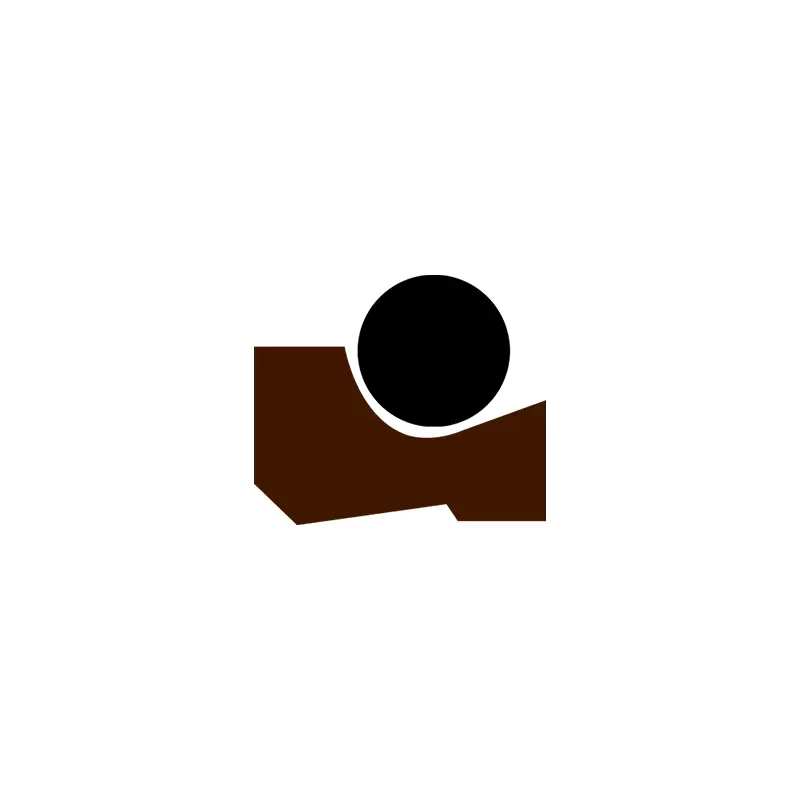

Vrsta tesnila: RCA115, RCA118
Glavna uporaba: Kemična industrija, živilska industrija in servo ventili
Prednosti: Koeficient z nizkim trenjem, brez plazenja, majhen namestitveni prostor, življenjska doba dolgega obrabe ter odlične zmogljivosti za nastavitev in pozicioniranje med delom.
Material: tetrafluoroetilen, nitrilna guma ali fluor guma
| Primeri za tesnilo | Sledijo standardne dimenzije utora (prah poljubne velikosti v območju velikosti lahko ustvarite) | |||||||
 |
RCA115
|
Φd | Φd | L | D1 | a | O-obroč | |
| 6-11.9 |
ΦD+4.8 | 3.7 | D+1,5 | 2 | 1.78 | |||
| 12-64.9 |
ΦD+6.8 | 5.0 | D+1,5 | 2 | 2.62 | |||
|
RCA116
|
65-250.9 | ΦD+8.8 | 6.0 | D+1,5 | 3 | 3.53 | ||
| 251-420.9 | ΦD+12.2 | 8.4 | D+2 | 3 | 5.33 | |||
| 421-650.9 | ΦD+16.0 | 11.0 | D+2 | 4 | 7.00 | |||
| ≥150 | ΦD+20.0 | 12.0 | D+2,5 | 5 | 8.40 | |||
