Naš vodilni obroč za obračanje tesnila se pogosto uporablja v hidravličnih jeklenkah, pnevmatskih sistemih, industrijskih strojih in drugih poljih. Ponujamo lahko prilagojene rešitve glede na potrebe strank, da izboljšajo učinkovitost obratovanja opreme in zanesljivost tesnjenja. Glede na različne značilnosti smo razdelili vodnik za pretvorbo na različne modelne serije.

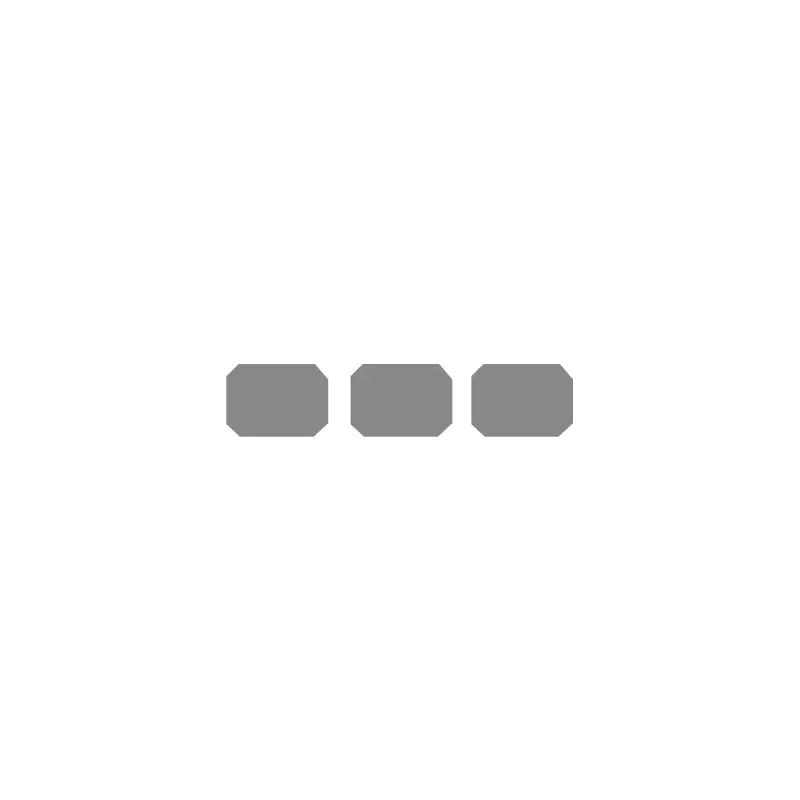

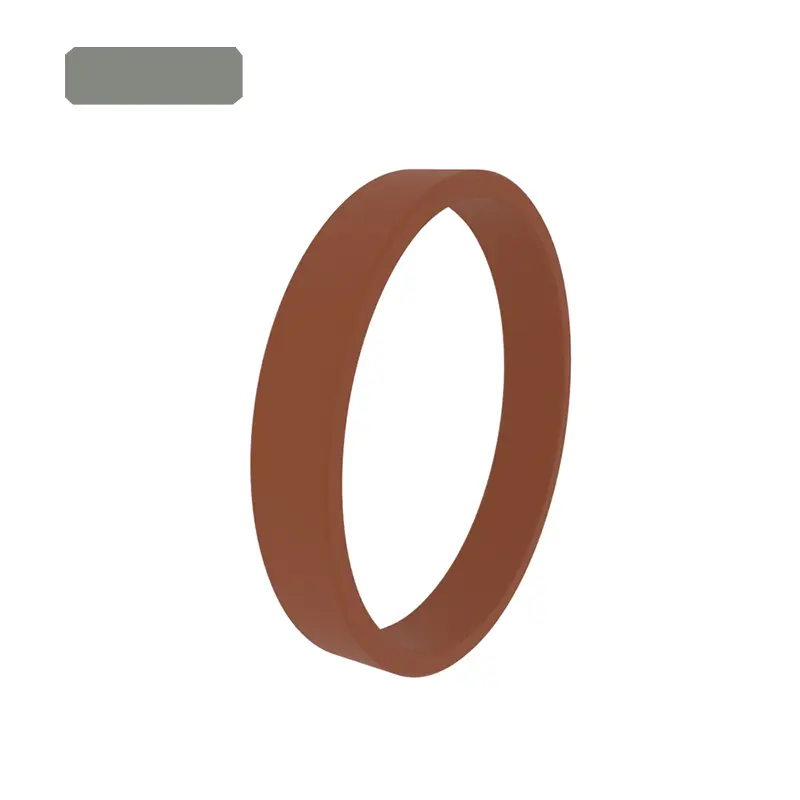

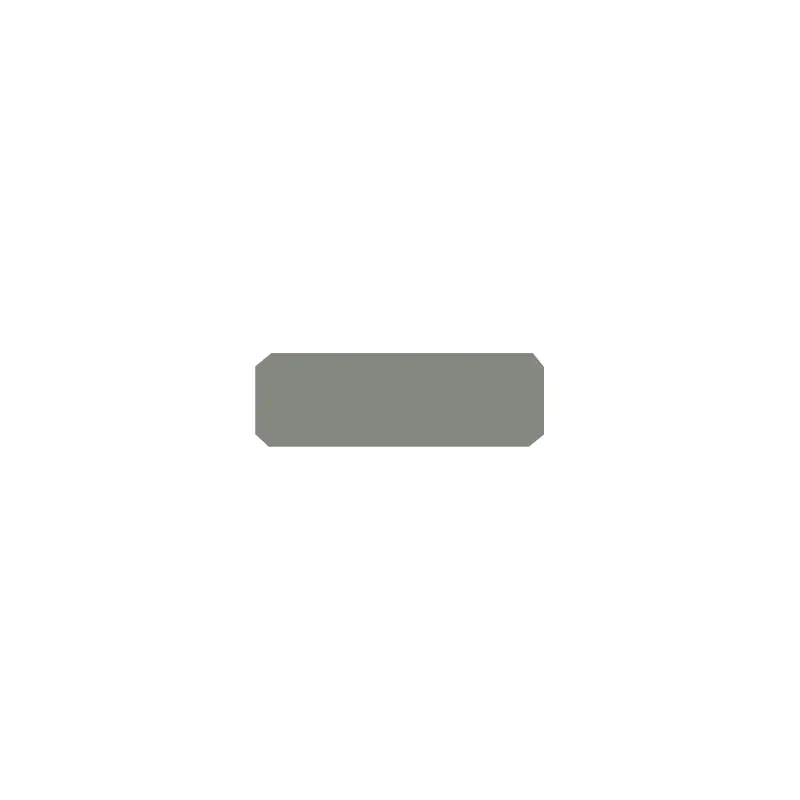

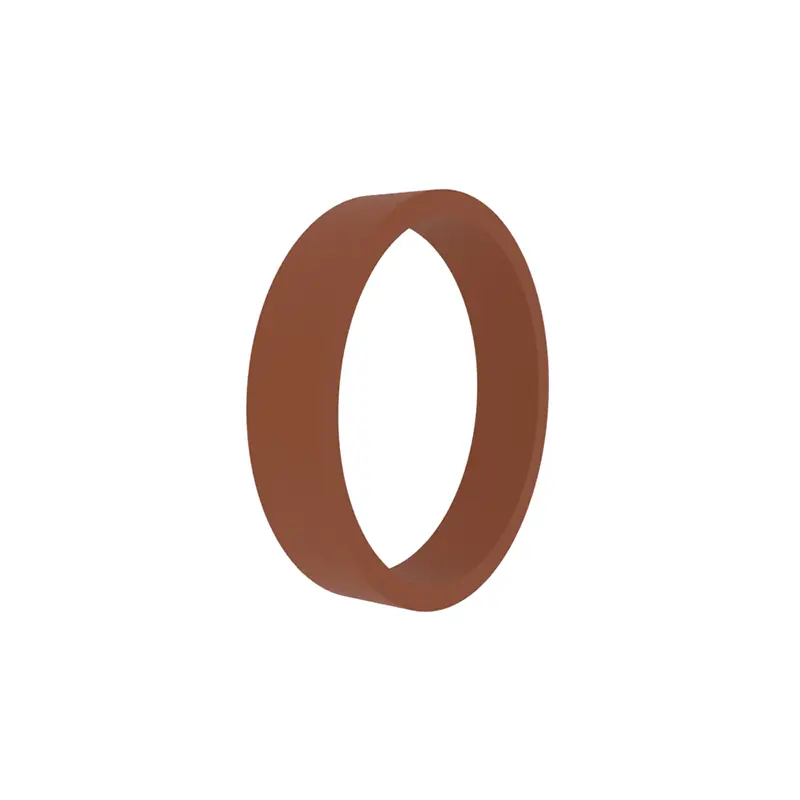

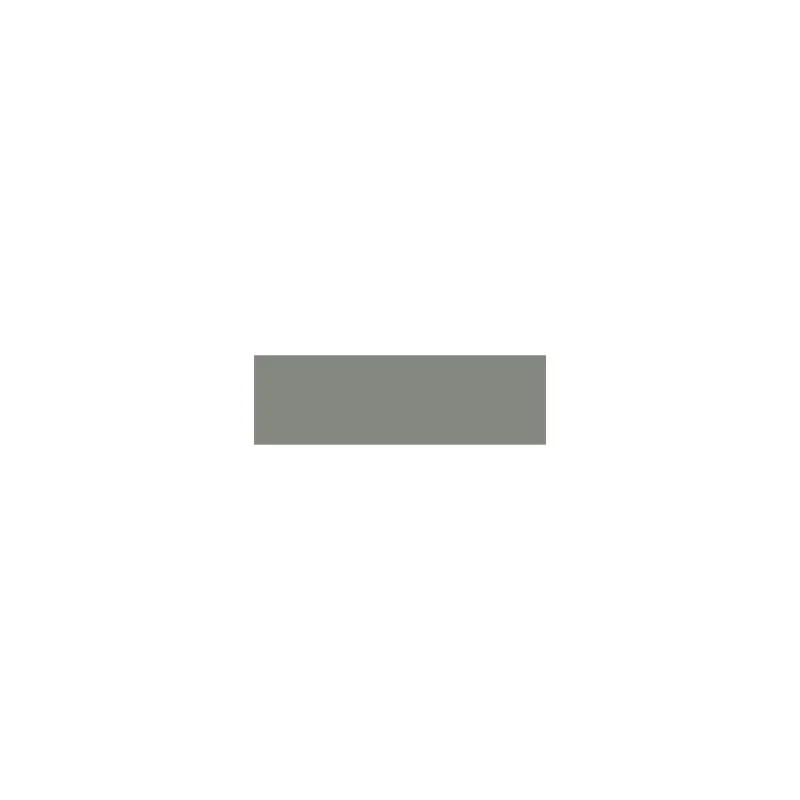

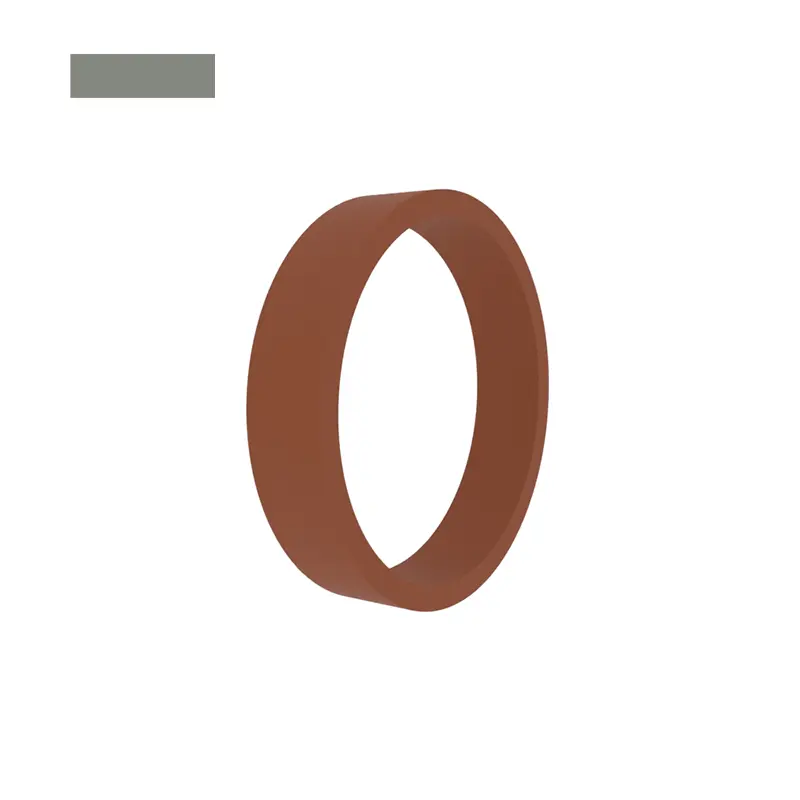

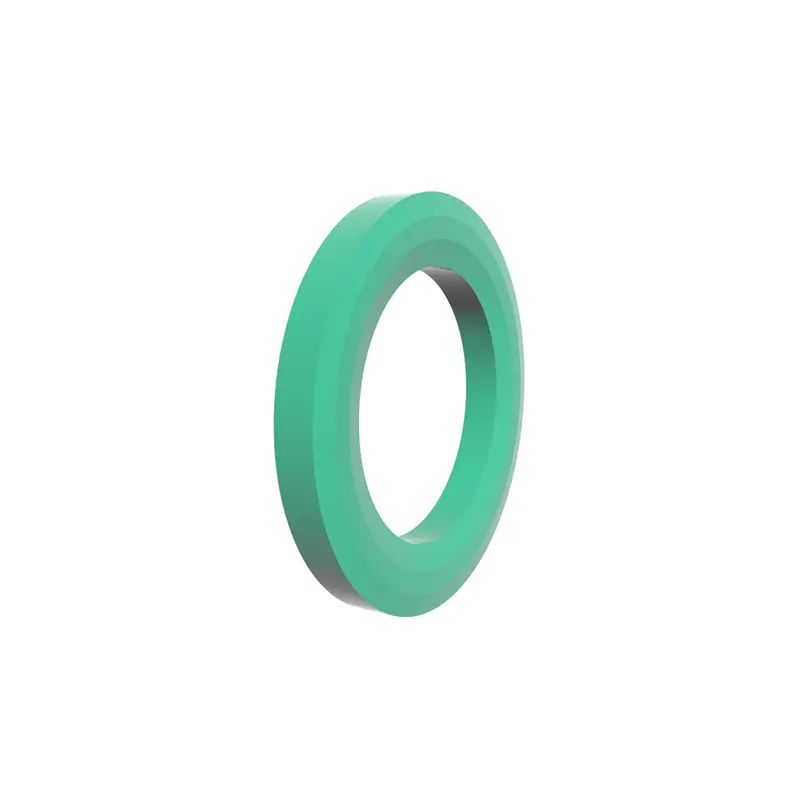

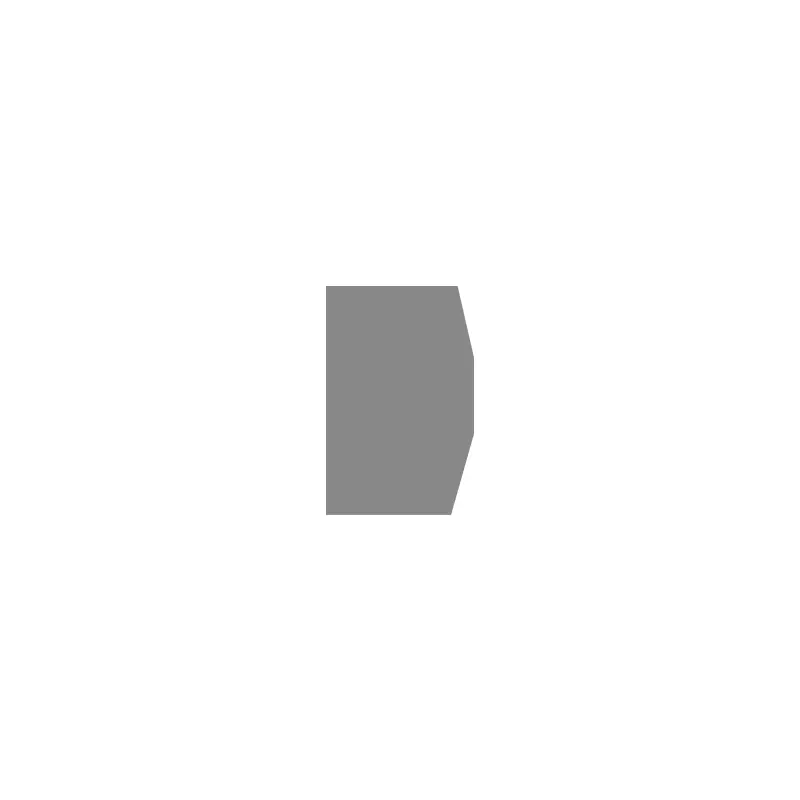

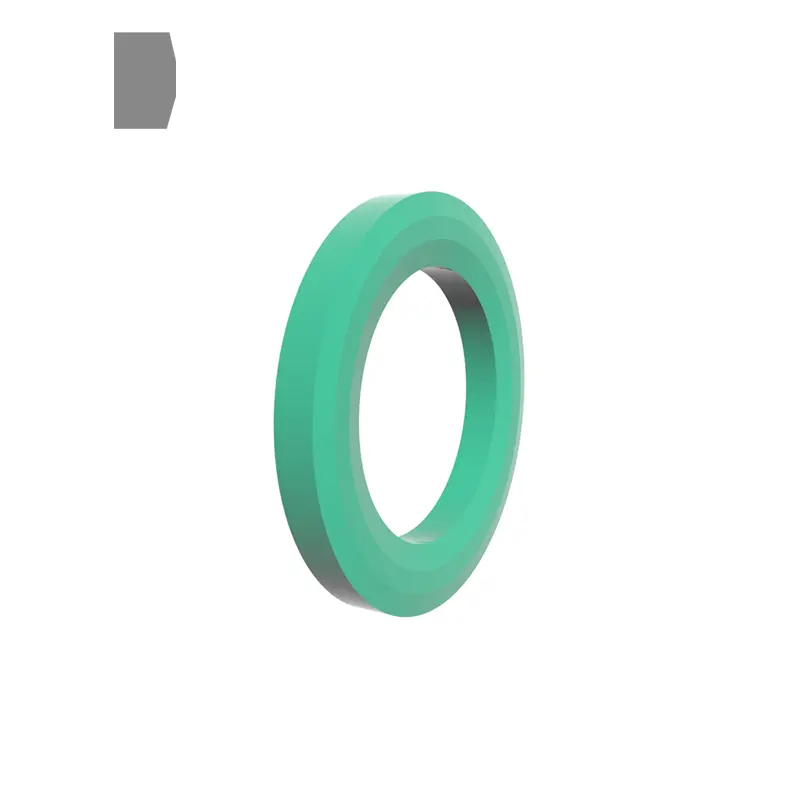

RCF101, RCF102, RCFB102 Standardni vodilni obroči so primerni za vodnike batnih in batnih palic. Večino jih je treba odpreti in namestiti v zaprte utore ali pa so lahko odprte.

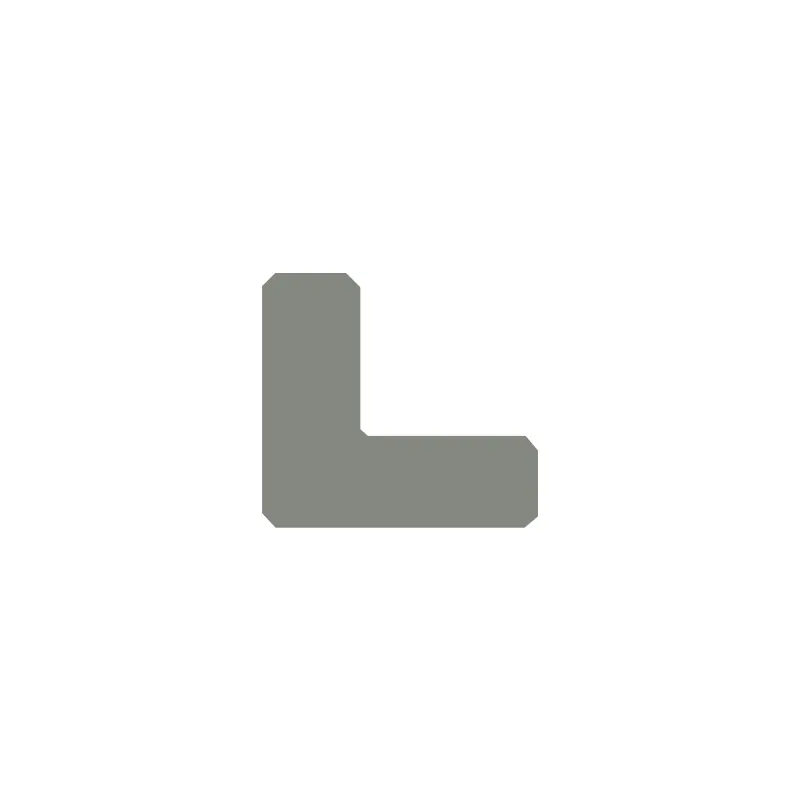

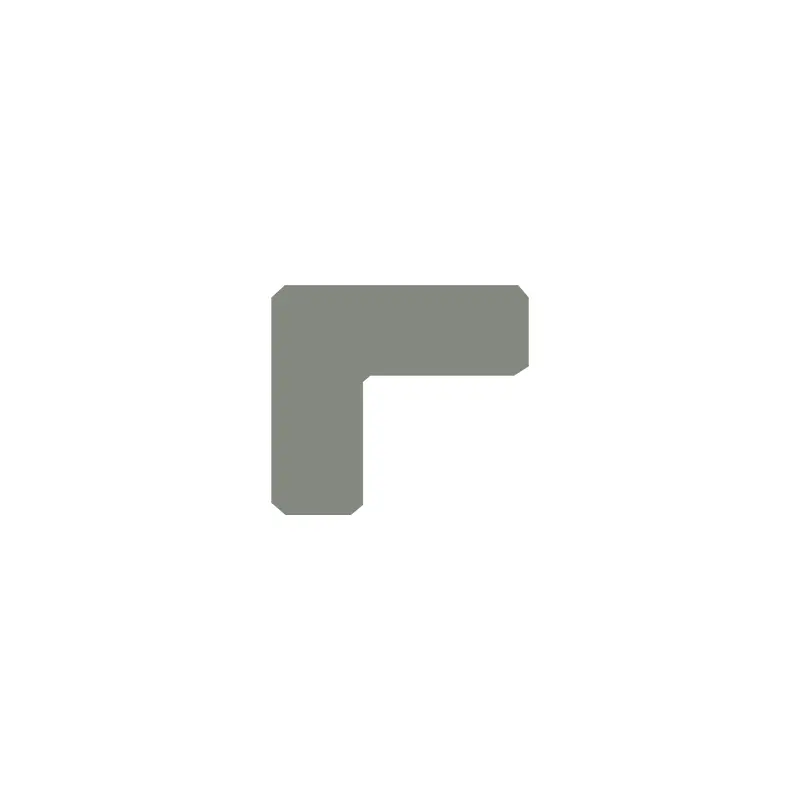

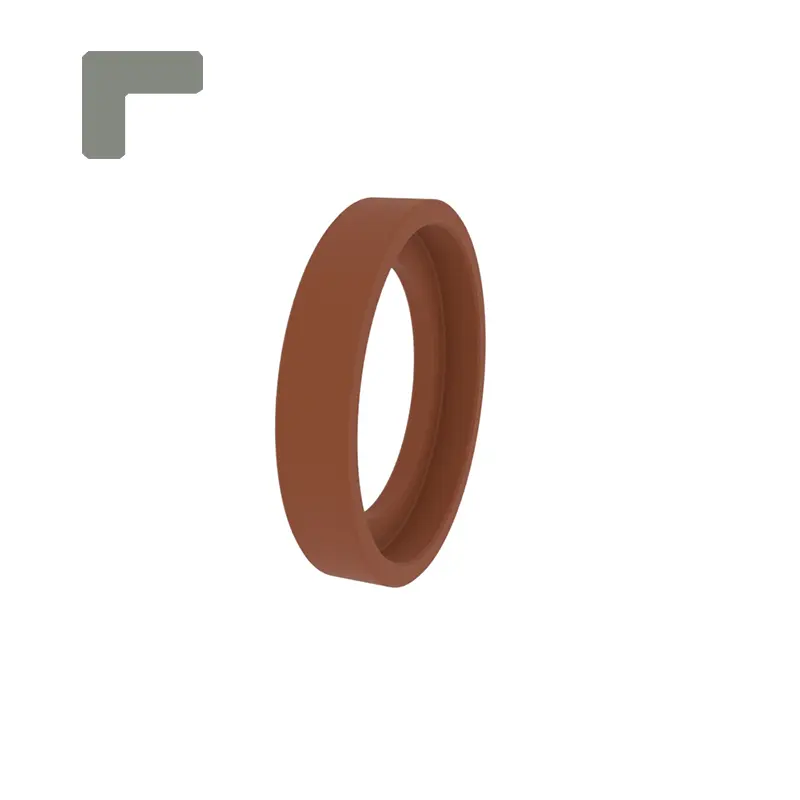

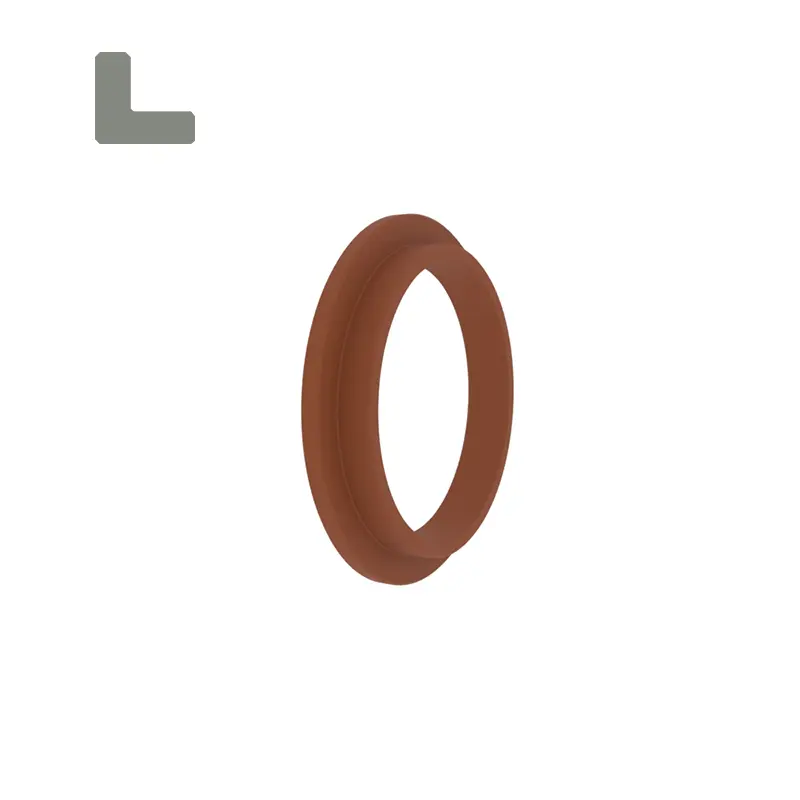

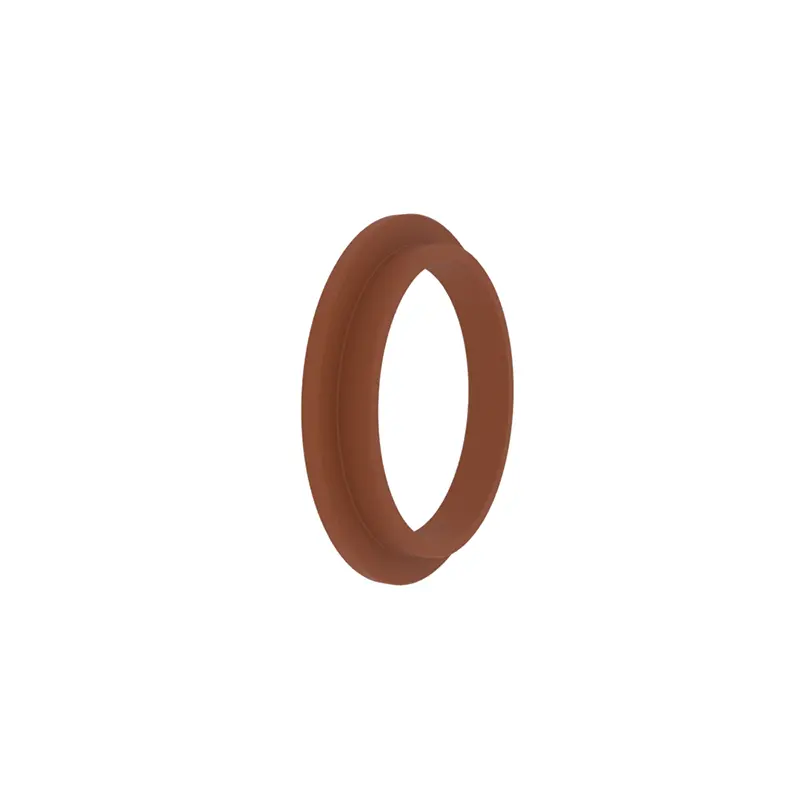

RCF103, RCF104 Standardni vodilni obroči so primerni za vodnike bata. Zasnova z vogali ima funkcije vodilnih obročev in zadrževalnih obročev. Lahko je odprto ali ne.

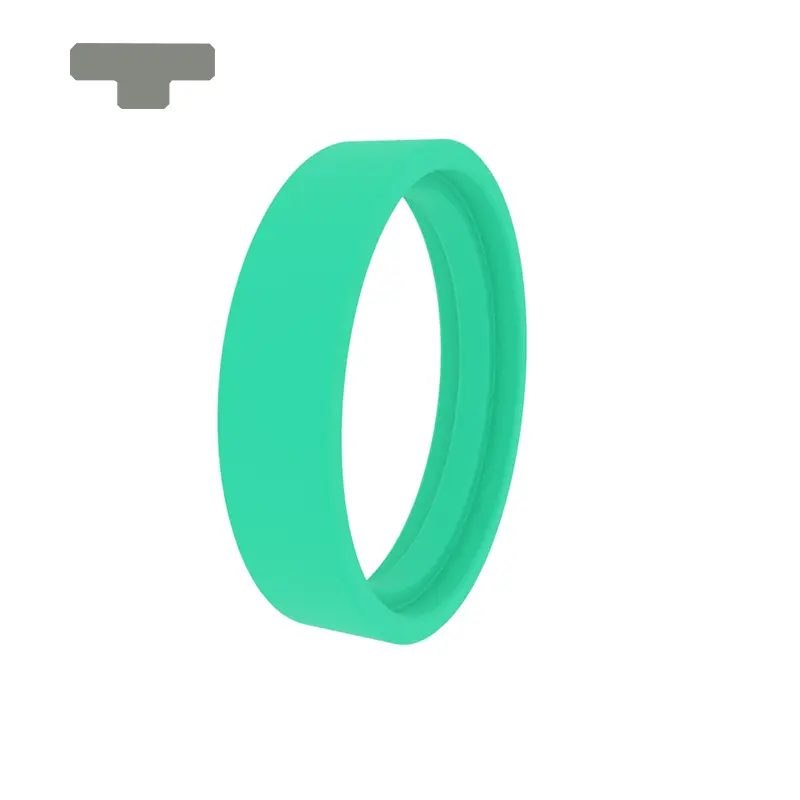

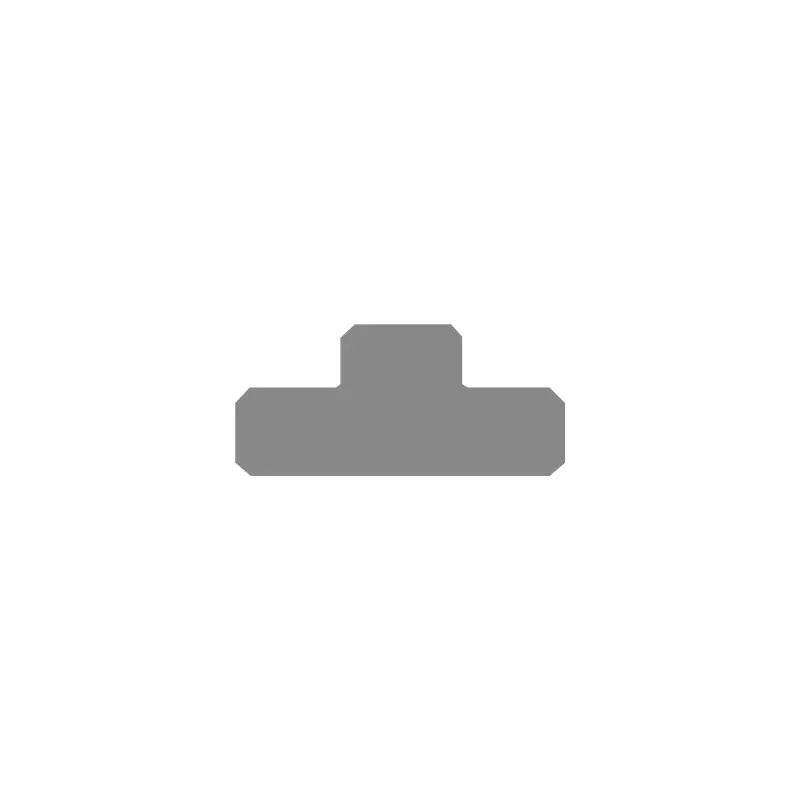

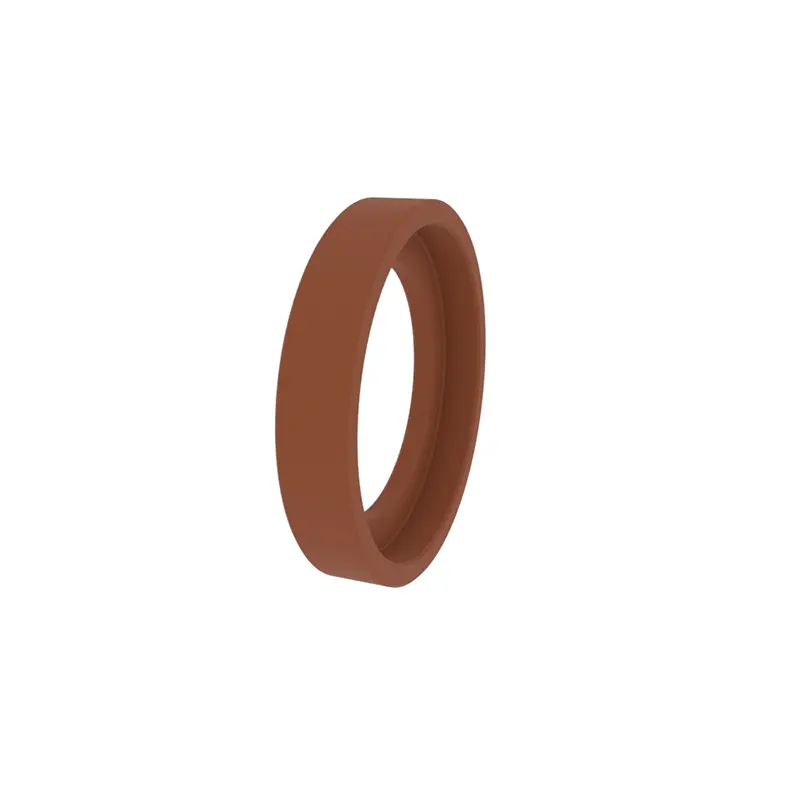

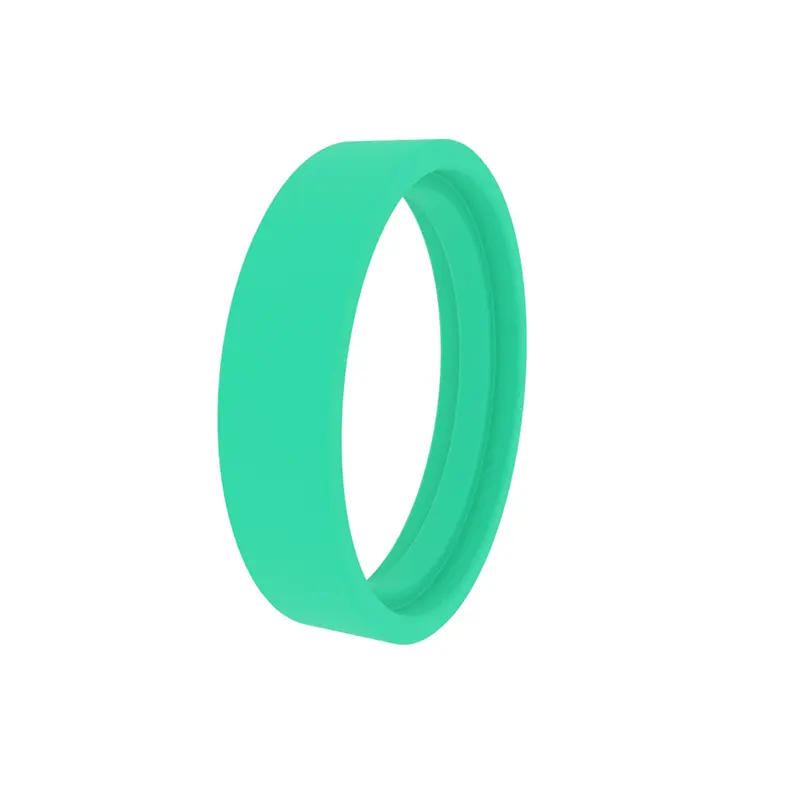

RCF105 Standardni vodilni obroč je primeren za vodnike za batne. Na notranjem premeru ima konveksni obroč. Lahko je odprto ali ne.

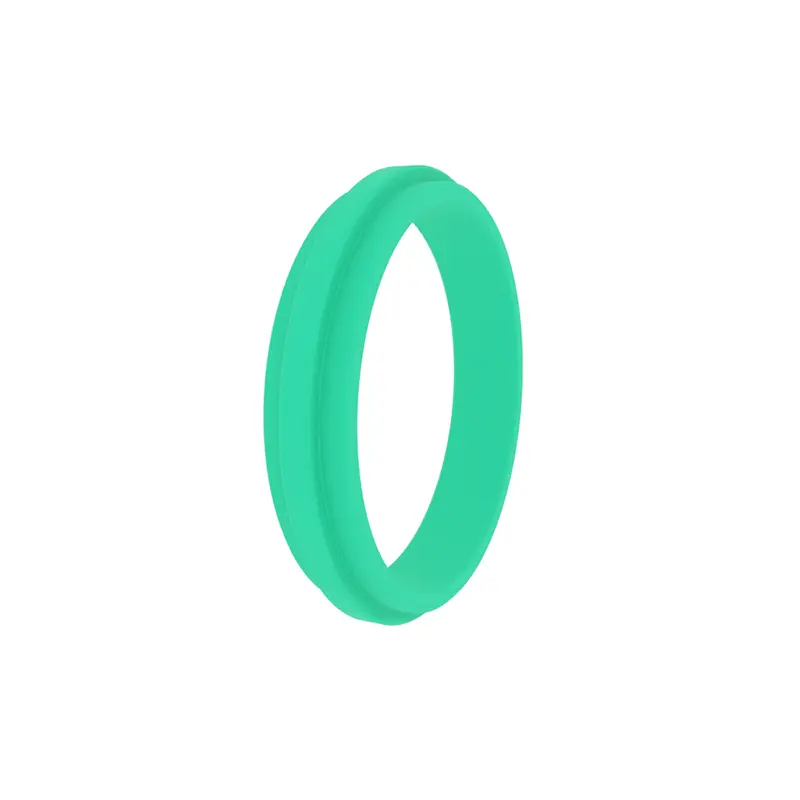

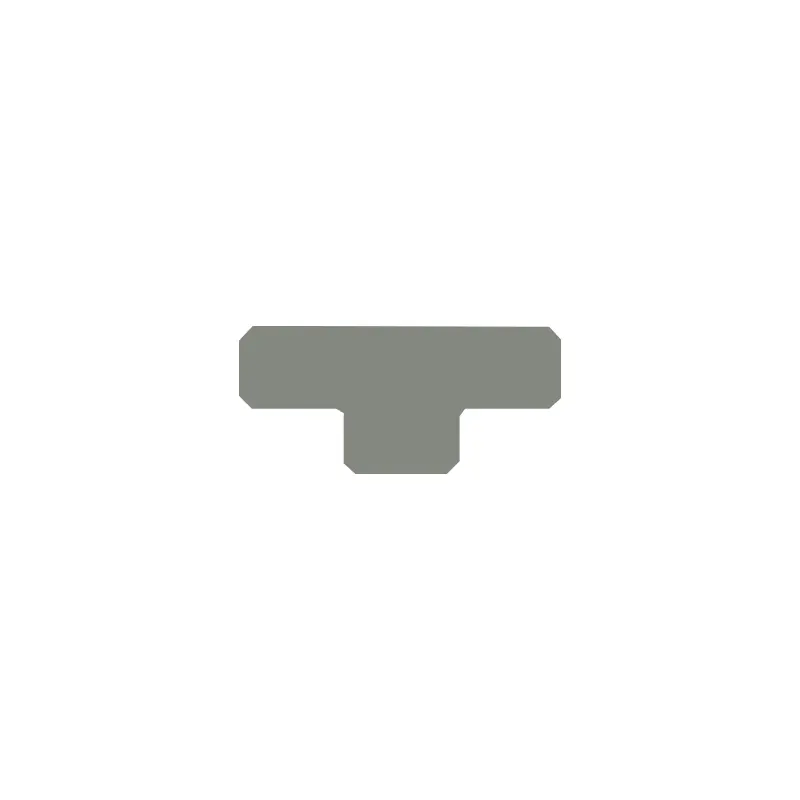

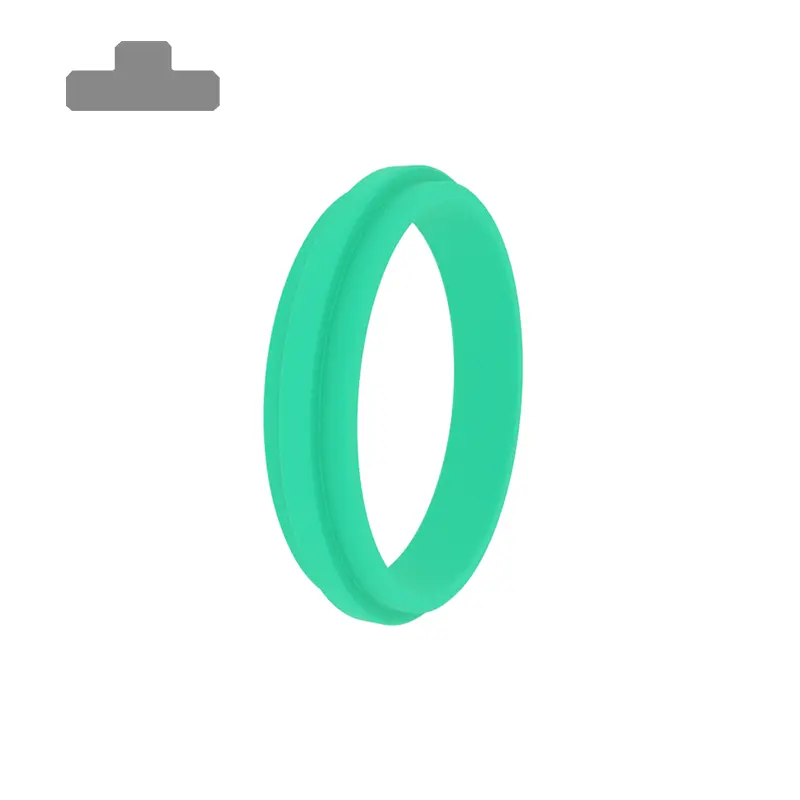

RCF106 Standardni vodilni obroč je primeren za vodnike batnih palic. Na zunanjem premeru ima konveksni obroč. Lahko je odprto ali ne.

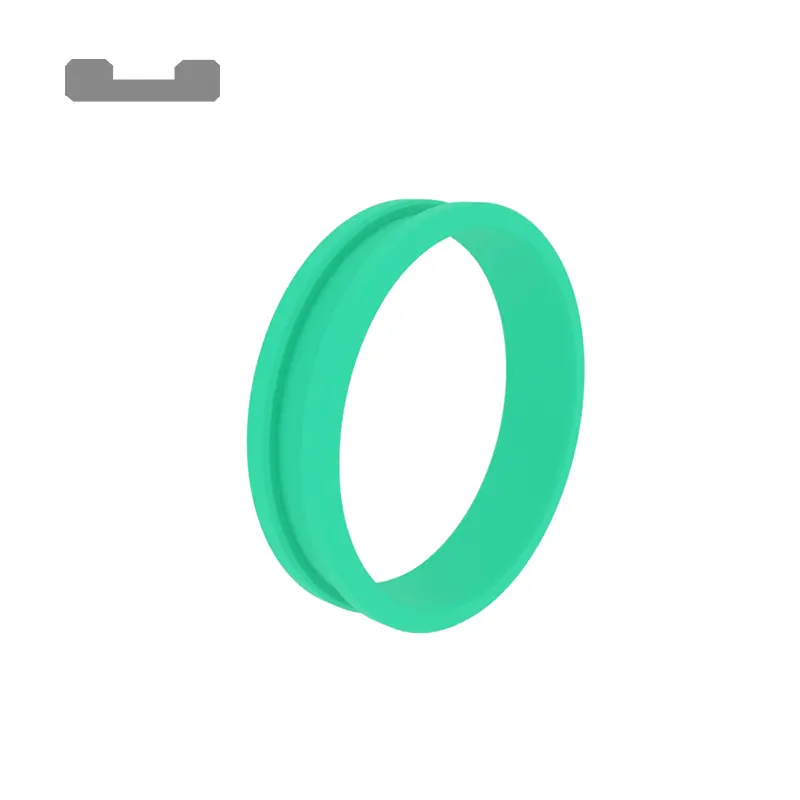

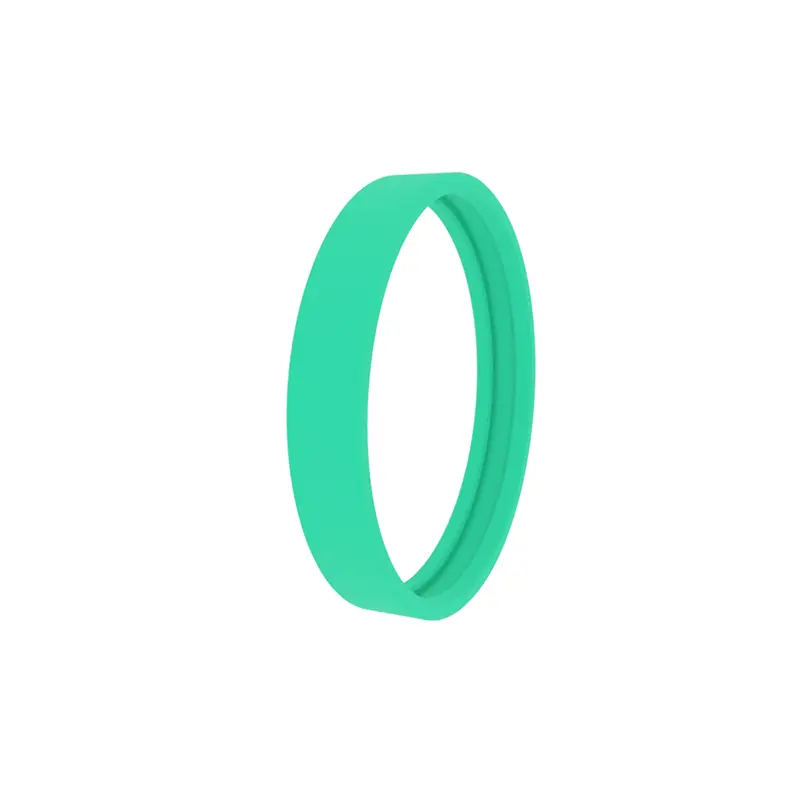

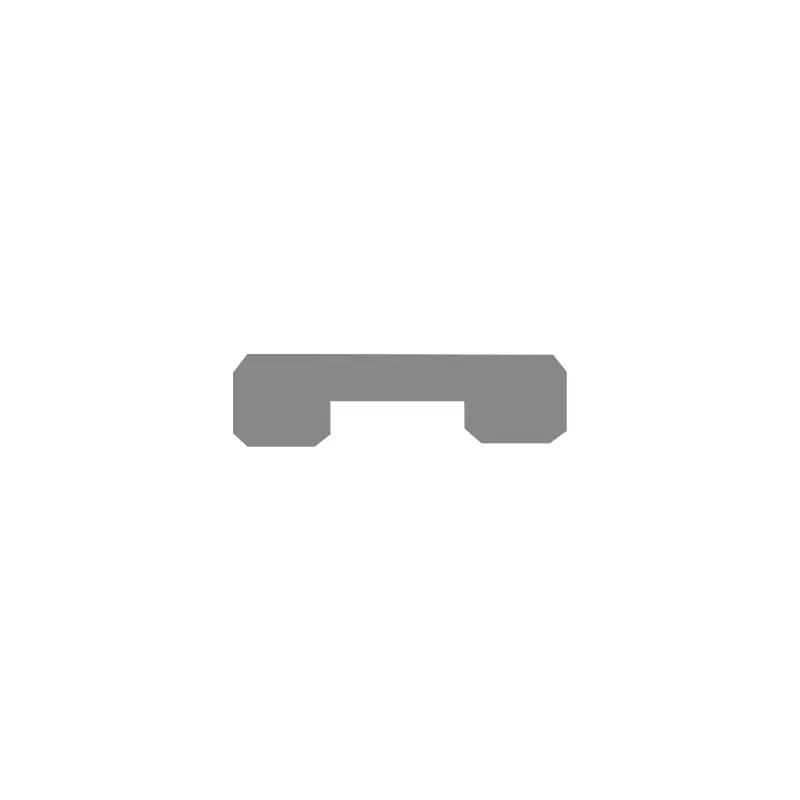

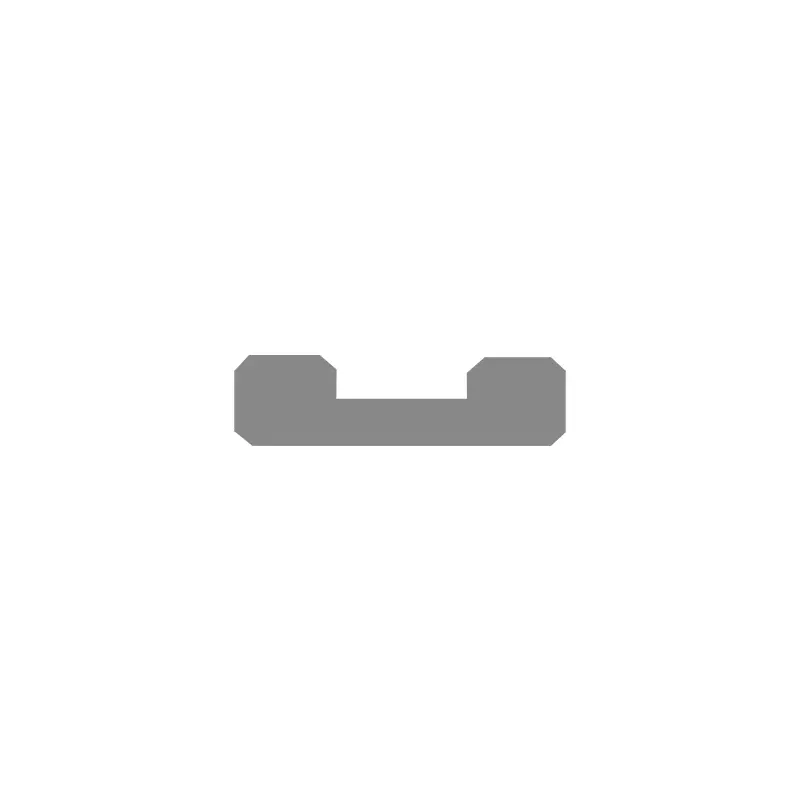

RCF107 Standardni vodilni obroč je primeren za vodnike za batne. Na notranjem premeru ima žleb. Lahko je odprto ali ne.

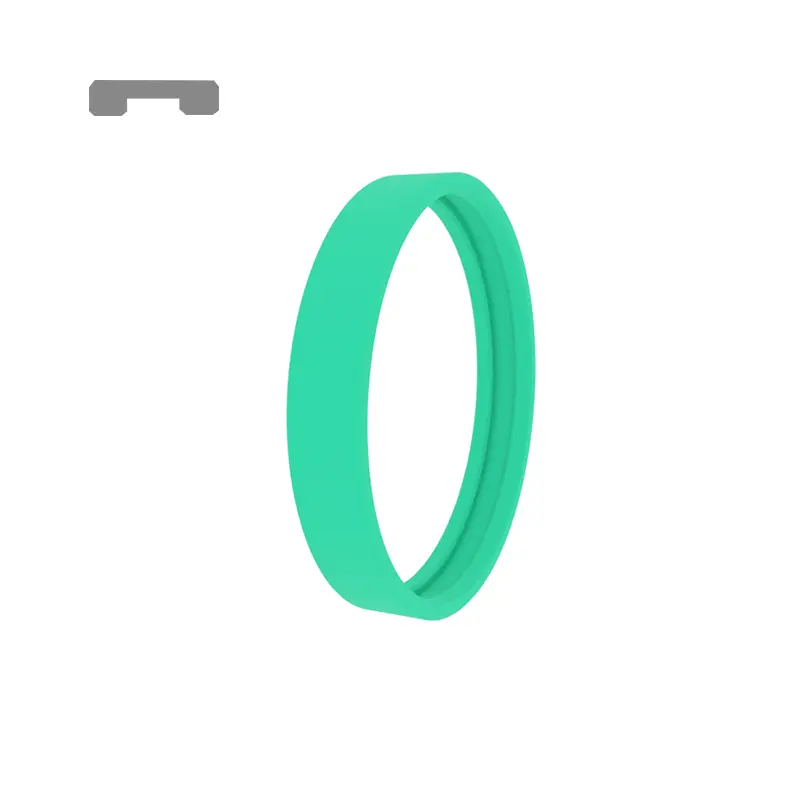

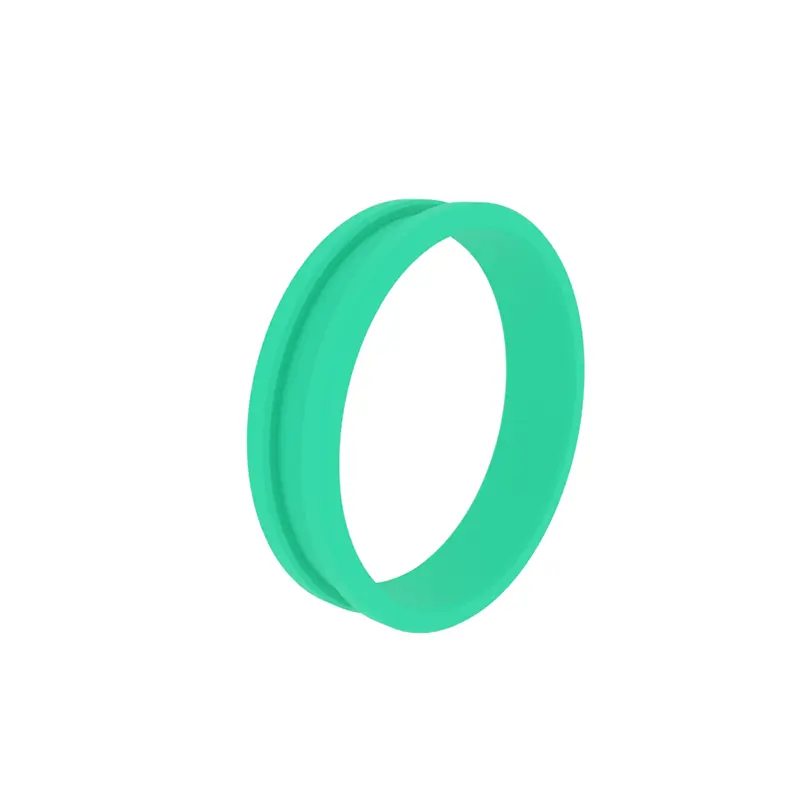

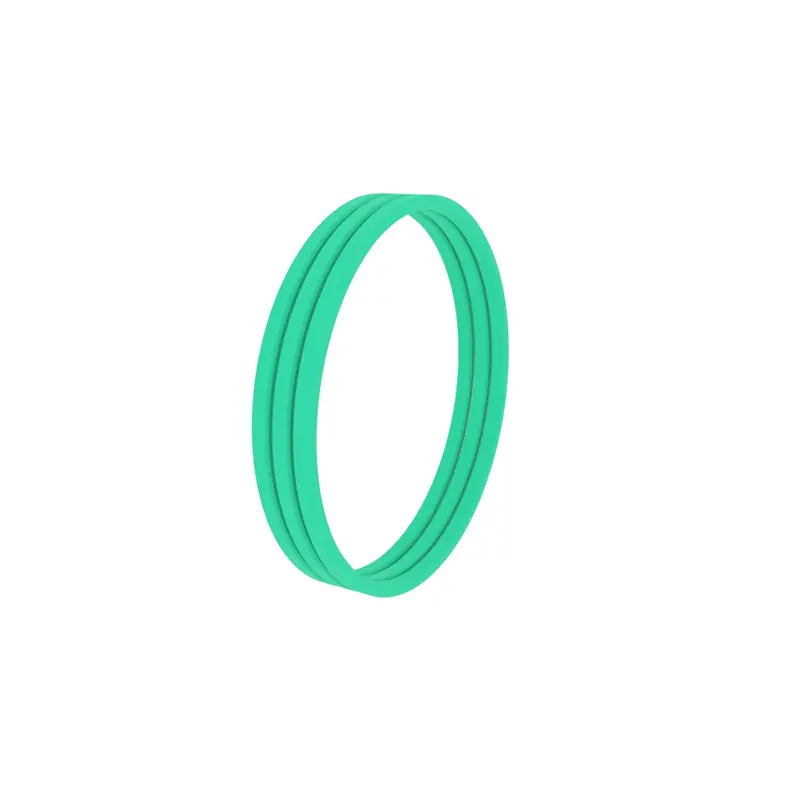

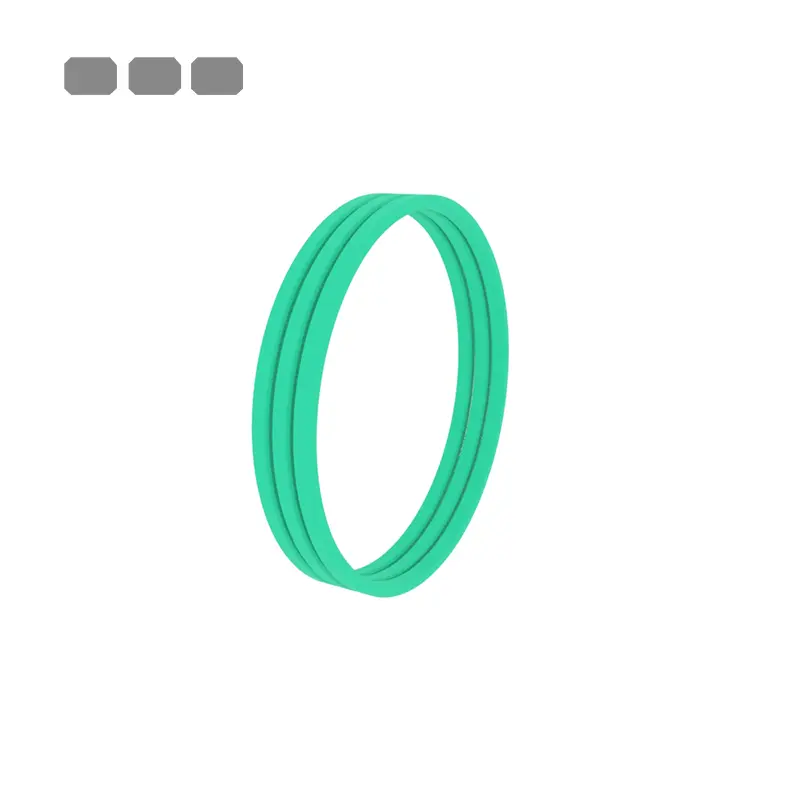

RCF108 Standardni vodilni obroč, primeren za vodenje batnih palic, z utori na zunanjem premeru, na voljo z ali brez odpiranja.
Funkcije in aplikacije izdelka:
Funkcije izdelka
Obrni za vodilni obroč za tesnilo, primeren za standardni utor v votlini ISO10766, kovinsko-plastično ujemanje, lahko prepreči "blokiranje" in "napad", močno nosilno zmogljivost in še vedno elastično, preden doseže krhko temperaturo. Robovi vodilnega obroča so prekrivani, da preprečijo, da bi se robovi stisnili v vrzel, ki jo ustvari polkrožna košnica utora v votlini.
Glavne aplikacije
Inženirski stroji, kmetijski stroji, stroji za oblikovanje vbrizgavanja, platforme za nakladanje in razkladanje, podporne jeklenke, industrijska vozila, stiskalnice, metalurške jeklenke.

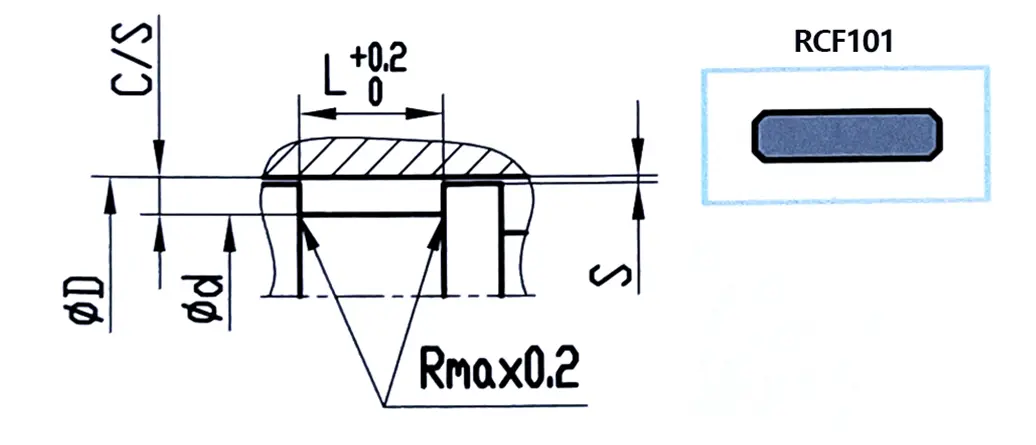

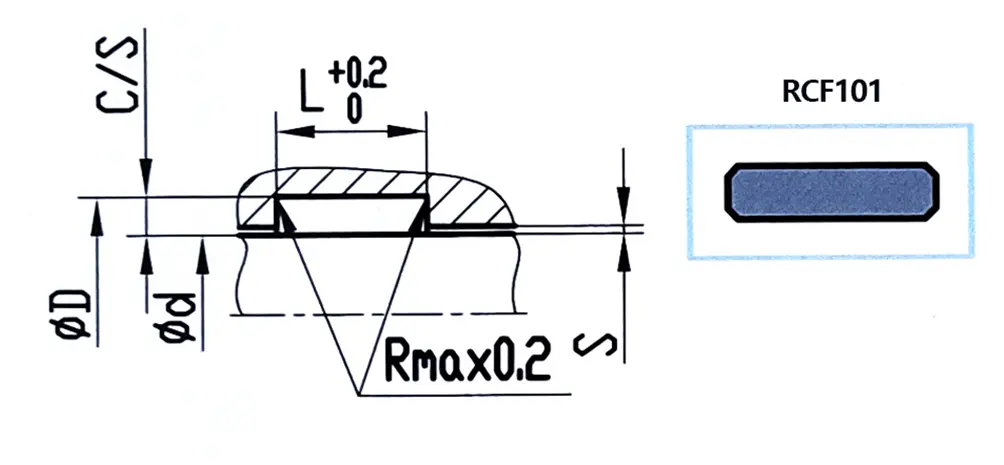

Primer 1 Guide Rugn Groove za batno palico
| Φd f8 | ΦD H8 | L+0,2 | c/s | Radialni odmik s |
| 6-29.9 | ΦD+3 | 4 | 1.5 | 0,20-0,3 |
| 30-49.9 | ΦD+3 | 5.6 | 1.5 | 0,25-0,4 |
| 50-99.9 | ΦD+5 | 9.7 | 2.5 | 0,30-0,6 |
| 100-799.9 | ΦD+5 | 15 | 2.5 | 0,40-0,8 |
| 800-1000 | ΦD+5 | 25 | 2.5 | 0,50-1,1 |
| > 1000 | ΦD+8 | 25 | 4 | 0,60-1,2 |
PRIMER 2 utora za vodni obroč za bat
| ΦD H8 | Φd f8 | L+0,2 | c/s | Radialni odmik s |
| 6-29.9 | Φd-3 | 4 | 1.5 | 0,20-0,3 |
| 30-49.9 | Φd-3 | 5.6 | 1.5 | 0,25-0,4 |
| 50-99.9 | Φd-5 | 9.7 | 2.5 | 0,30-0,6 |
| 100-799.9 | Φd-5 | 15 | 2.5 | 0,40-0,8 |
| 800-1000 | Φd-5 | 25 | 2.5 | 0,50-1,1 |
| > 1000 | Φd-8 | 25 | 4 | 0,60-1,2 |
Materiali
1. ptfe (za srednje in lahke obremenitve);
2. pom ali PA (za svetlobne obremenitve);

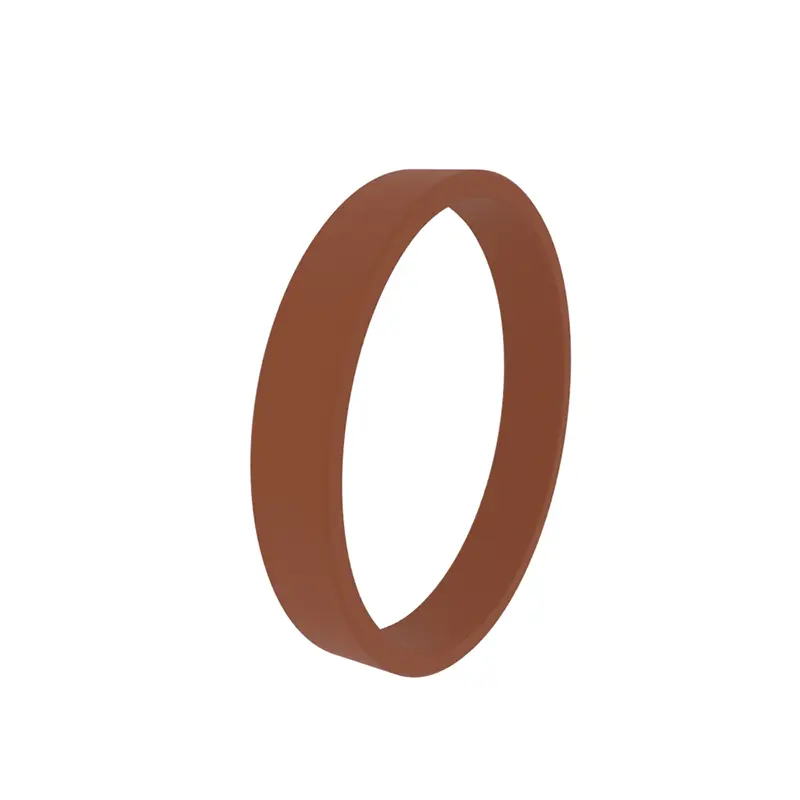

3. Fenolna smola + tkanina (za težke obremenitve)
Izbira širine in številke vodnika
Formulo lahko uporabite za predhodno določitev t = (f*f) / (d*pr)
T: Širina vodilnega obroča (mm), F: največja radialna obremenitev (n), F: varnostna faktor, PR: največja dovoljena radialna obremenitev (N/mm²), d: Premer bata ali batne palice (mm)
Primer: D = 60mm, F = 40KN, PR = 90N/mm², f = 2, t = 40000*2/60*90 = 14,8 mm
Izračunana možnost je, da izberete en vodilni obroč s širino t = 15 mm ali dveh vodilnih obročev s širino 9,7 mm. Če sta izbrana dva vodilna obroča s širino 9,7 mm, se lahko varnostni faktor poveča na 2,6. Na splošno je priporočeni varnostni faktor f = 2

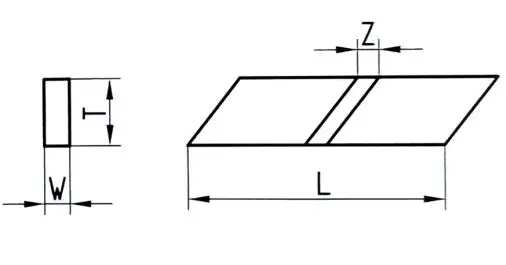

Določitev dolžine rezanja
L = 3,14* (d -w) -K za bat
L = 3,14* (d+w) -K za batno palico
K je temperaturna konstanta, 0,8 je izbrana, kadar je temperatura pod 120 stopinj, 2,0 pa je izbrana, ko je temperatura nad 120 stopinj.

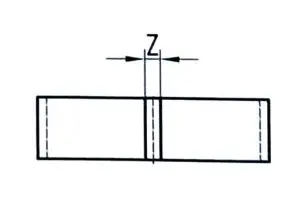

Izračun rezanja vrzeli z
|
|
Fenolna smola/pom | PTFE |
| Za batno palico | 0,050 (φD+W) | 0,042 (φD+W) |
| Za bat | 0,050 (φD-W) | 0,042 (φD-W) |
Vrsta zareza

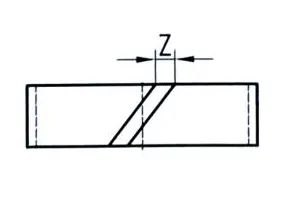

30 ° Ponovno rezanje
Ravni rez (v glavnem se uporablja za vrtenje ali nihanje in nestandardne utore)

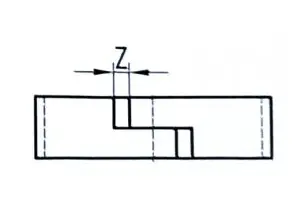

Rez v obliki črke (ima tudi funkcijo tesnila)
