Osredotočamo se na raznolike potrebe na področju batnih tesnil in zagotavljamo visokozmogljive rešitve, ki pokrivajo vse scenarije hidravlike in pnevmatike. Naša linija izdelkov je razdeljena na enoprostorsko in dvojno delovanje kot jedro, združuje materialne inovacije in strukturno optimizacijo, da se spopada z izzivi za tesnjenje od običajne industrije do skrajnih delovnih pogojev:
1. Poudarki serije za obračanje tesnil za batne tesnila:
Visok tlak in proti ekstruziji: serija RCK102/102R/104 sta zasnovana za visok tlak, podporna struktura pa se okrepi tako, da se prilagodi velikim vrzeli in ozkim utorom. RCK109H/120/122 in druga kombinirana tesnila integrirajo vodilne obroče in elastomere, da se prebijejo skozi mejo visokega tlaka 35MPa+, zlasti primerna za rudarjenje in težke stroje.
Dinamična prilagodljivost: RCK108/125/138 uporablja tetrafluoroetilenski material za doseganje stabilnega tesnjenja od izjemno nizke hitrosti do visoke hitrosti (0,01 ~ 5m/s), značilnosti nizke trenja pa so primerne za hojo hidravlike in opremo za oblikovanje natančnosti.
Ekstremna toleranca za okolje: RCK119/139 je opremljen z Mander Spring in PTFE materialom, ki je odporen proti koroziji in odporen na suho. Širok temperaturni območje -40 ℃ ~ 200 ℃ zajema kemične, farmacevtske visokotemperaturne reaktorje in aseptične proizvodne linije.
2. Po meri in industrijsko prilagojeno zasnovo:
Vzdrževanje in spreminjanje: RCK116/216 poenostavi postopek namestitve in se prilagaja potrebam popravila starega valja in hitro zamenjavo opreme za polnjenje hrane.
Dvojna srednja izolacija: RCK144/145 ima originalno strukturo dvojnih ustnic, ki lahko hkrati zapre olje/vodo ali mešani medij za plin/tekočino, primerna za zapletene delovne pogoje.
Kratka optimizacija poteze: RCK103/143 poveča stabilnost vdelave skozi prednapetost O-obroča, da se izognete tveganju puščanja v kratkoročnih hidravličnih jeklenkah.
3. Prednosti temeljnih tehnologij:
Znanost materialov: Poliuretanska ustnica (RCK205) Zasnova shranjevanja olja podaljša življenjsko dobo pnevmatike brez mazanja, tetrafluoroetilen (RCK108) pa upošteva tako odpornost na obrabo kot kemično odpornost.
Strukturne inovacije: vodniki za povratne obroče (RCK101), podporni obroč anti-Twist (RCK120) in drugi modeli zagotavljajo vzdržljivost tesnil pod vibracijami in ekscentričnimi obremenitvami.
Zavezani smo, da bomo zagotovili integrirane rešitve, ki so odporni na "tesnilo", za 20+ panog, kot so rudarska stroja, oprema za oblikovanje injiciranja in medicinski pripomočki, stroški in zmogljivost s standardiziranimi moduli in prilagojenimi storitvami, s čimer pomagajo strankam zmanjšati stroške vzdrževanja in izboljšati zanesljivost opreme.
Funkcije in aplikacije izdelka:
Tesnila za vrtenje batnih tesnil so primerna za hidravlične jeklenke in jeklenke, standardne hidravlične jeklenke in sprehajalne hidravlične stroje. Glavne aplikacije vključujejo gradbene stroje, kmetijske stroje, žerjave in standardne jeklenke.
Kadar se uporablja v kemični industriji, se običajno uporablja za hitre jeklenke in stroje za pozicioniranje. Uporablja se lahko tudi v živilski industriji, farmacevtski industriji in akumulatorjih.
Prednosti
Zavijanje tesnil za batne tesnila so stabilno vgrajene v žleb, z dobrimi dinamičnimi in statičnimi zmogljivostmi tesnjenja, ni potrebe po dodatnih vodilnih obročih, nizkem trenju, pojavu hidravličnega lezenja, visoke odpornosti na obrabo, dobrim delovanjem proti ekstruziranju, dobrim toplotnim prevodnim prevodnim območjem in močnimi rezidualnimi oljnimi sposobnostmi.

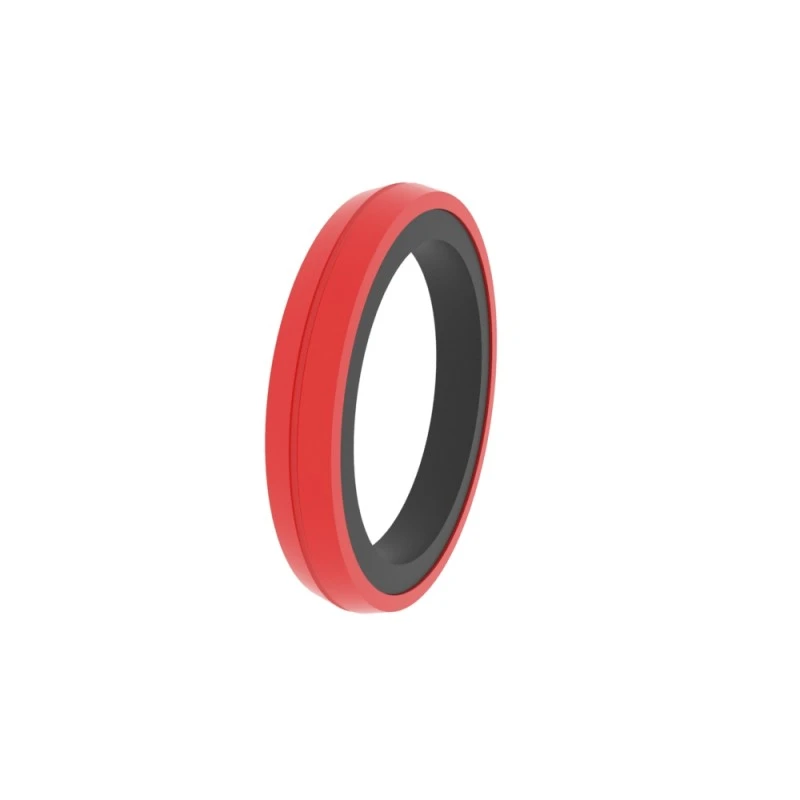

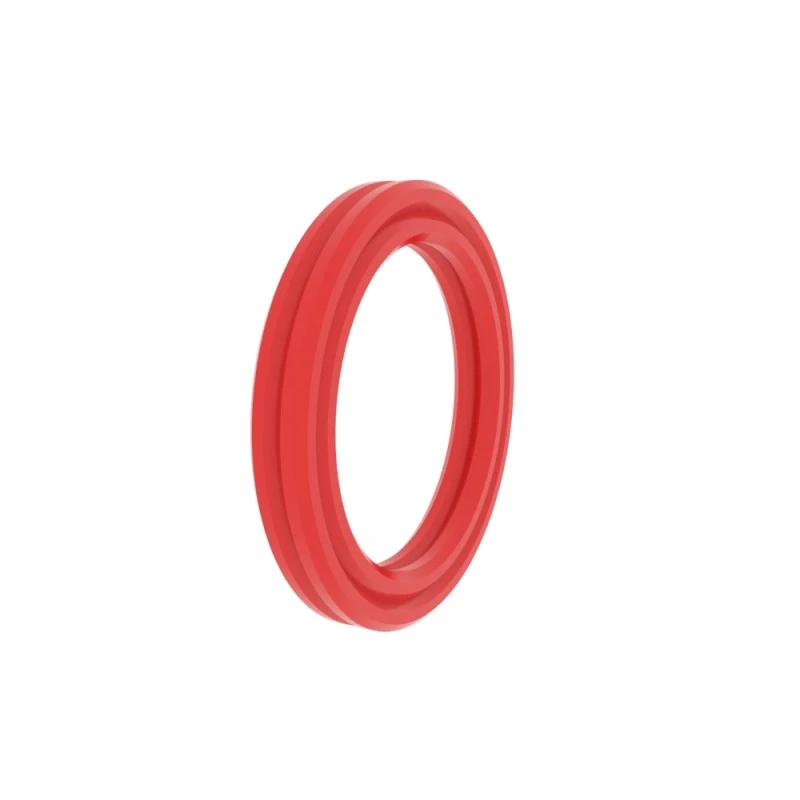

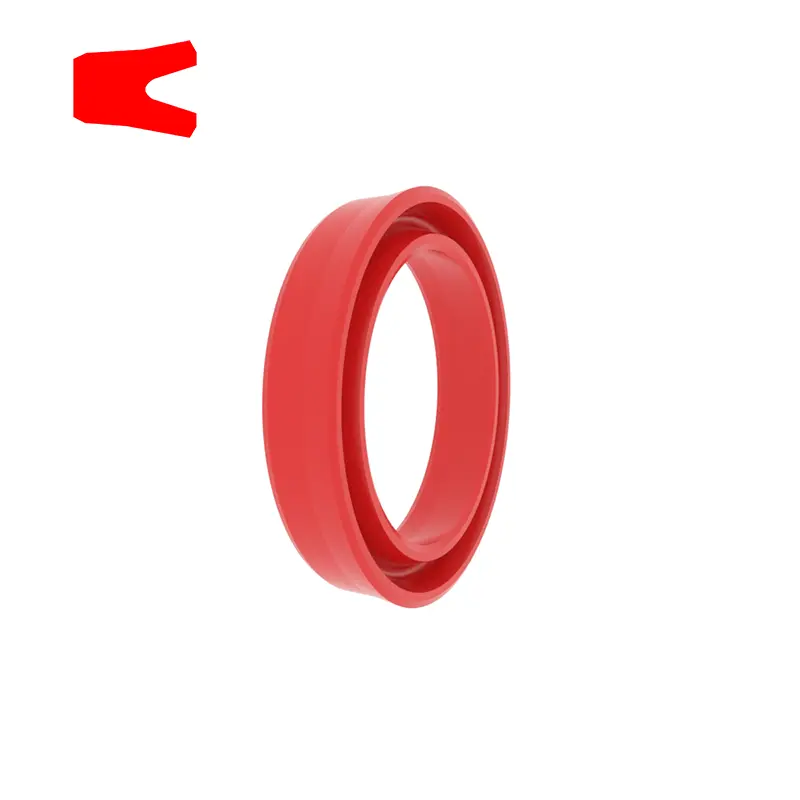

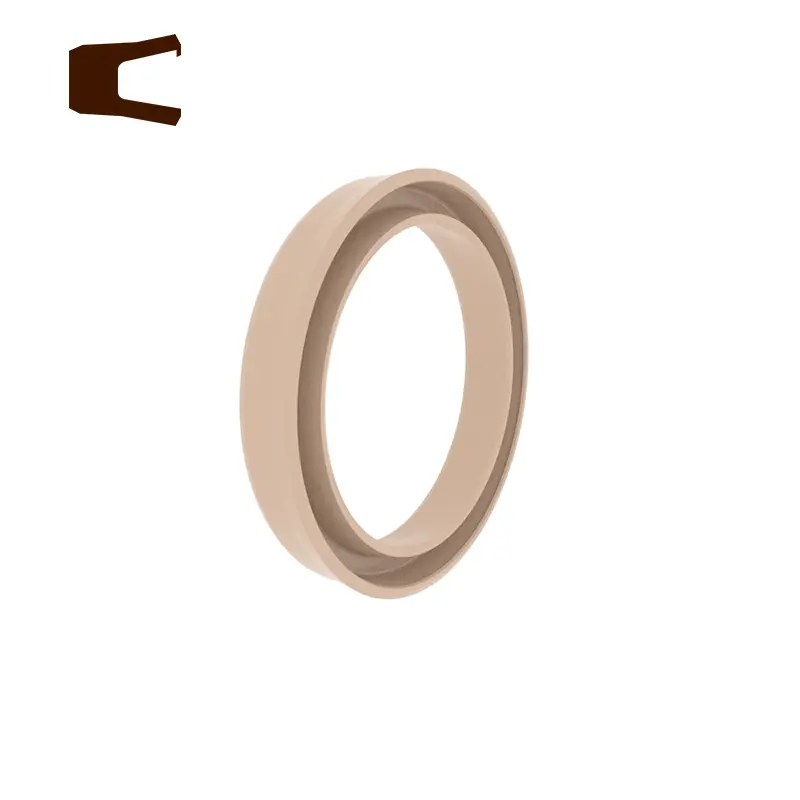

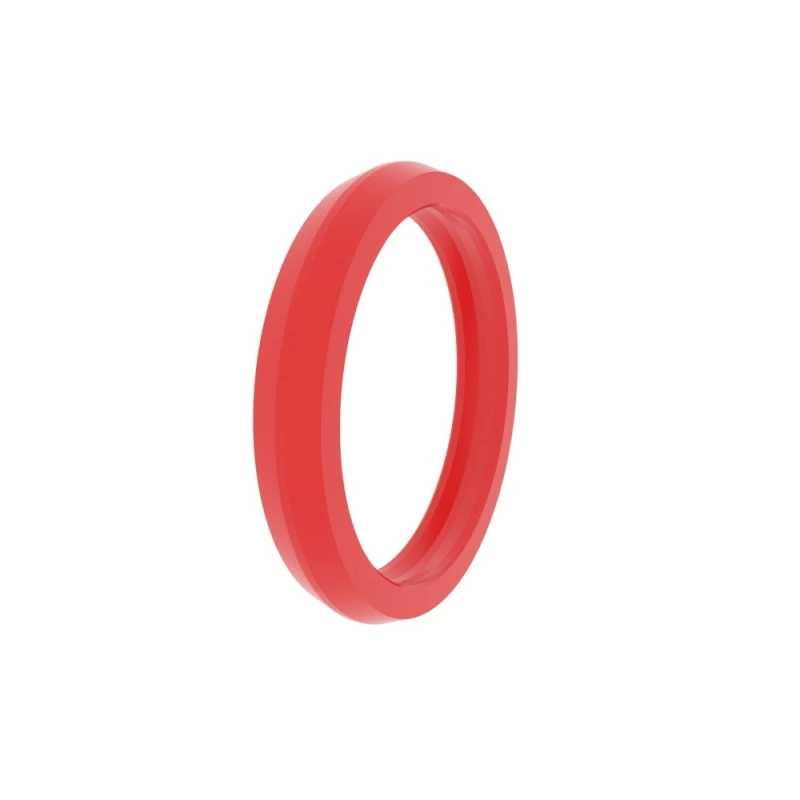

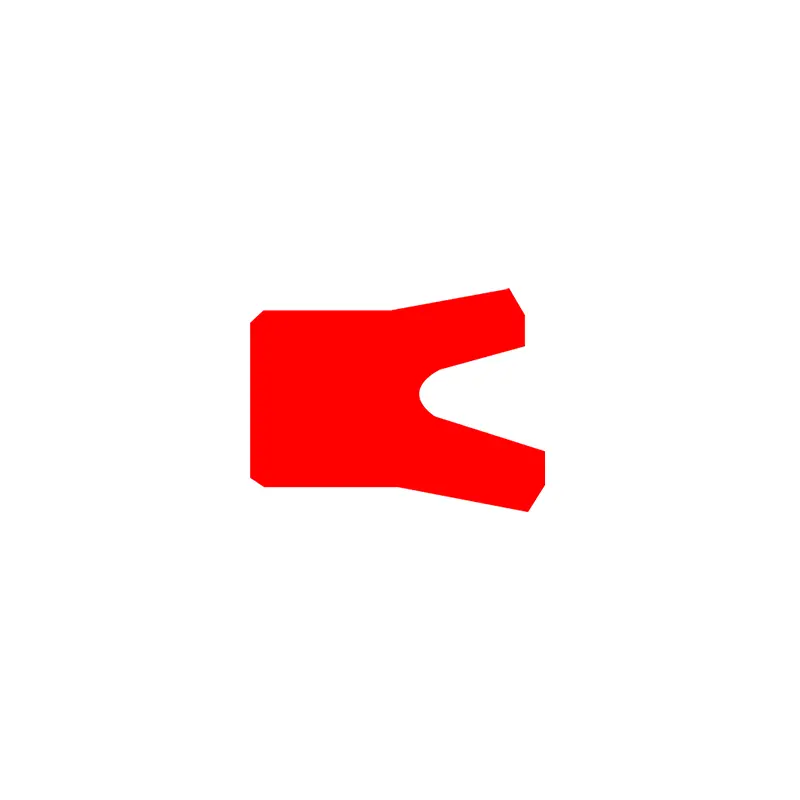

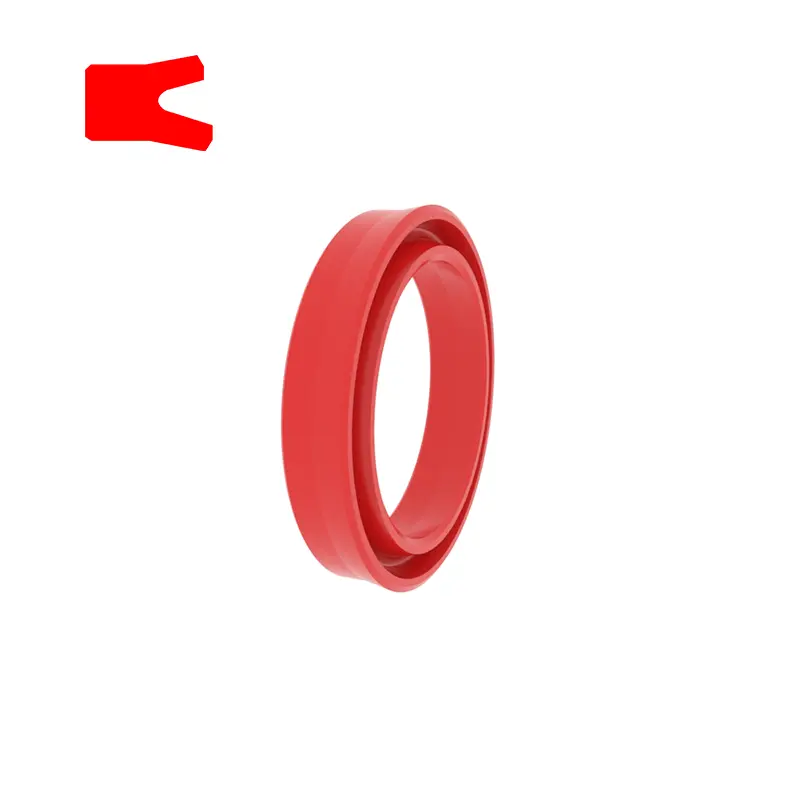

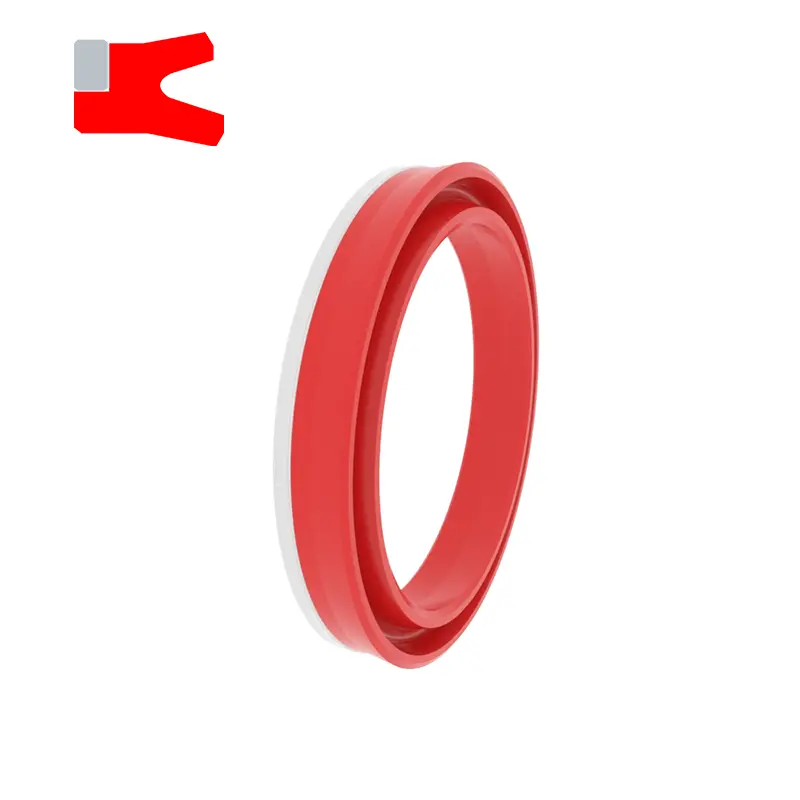

RCK101

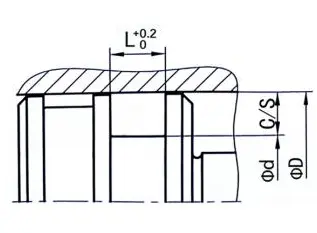

Velikost naročila
Φd ...... Zunanji premer
Φd ...... notranji premer
L ...... Groove širina
|
Površinski zaključek |
R tmax (μm) |
Ra (μm) |
|
Drsna površina, ki ustreza gumijastim/poliuretanskim tesnilom Drsna površina, ki ustreza PTFE tesnilom |
≤2.5
≤2 |
≤0.1-0.5
≤0.05-0.3 |
|
Dno utor Groove stran |
≤6.3 ≤15 |
≤1.6 ≤3 |
|
Razmerje dolžine podpornega profila TP |
50%-95% |
|
|
Toleranca |
|
|
Φd |
H10 |
|
Φd |
H9 |
Primer naročanja
Model: RCK101
Velikost utora: 100x84x10
Material: RC-Pu-H
Vrsta tesnila: RCK101, RCK102, RCK103, RCK104, RCK105, RCK205, RCK106, RCK107, RCK108, RCK118, RCK127
Glavna uporaba: Primerno za hidravlične in pnevmatske cilindre
Prednosti: Stabilna je, če je vgrajena v žleb, ima odlične dinamične in statične zmogljivosti za tesnjenje, velja za široko temperaturno območje in ima v dinamičnih pogojih močno preostalo sposobnost vračanja olja.
Material: poliuretan, guma
|
Primeri za tesnilo |
Sledijo standardne dimenzije utora (prah poljubne velikosti v območju velikosti lahko ustvarite) |
||||||||
|
|
|
Φd |
Φd |
L |
c/s |
Največja ekstruzijska vrzel |
|||
|
100Bar |
250Bar |
400Bar |
|||||||
|
5-24.9 |
Φd-8 |
6 |
4 |
0.5 |
0.35 |
0.25 |
|||
|
25-49.9 |
Φd-10 |
7 |
5 |
0.5 |
0.35 |
0.25 |
|||
|
50-74.9 |
Φd-12 |
8 |
6 |
0.5 |
0.35 |
0.25 |
|||
|
75-149.9 |
Φd-16 |
10 |
8 |
0.5 |
0.35 |
0.25 |
|||
|
150-299.9 |
Φd-20 |
12 |
10 |
0.5 |
0.35 |
0.25 |
|||
|
300-500 |
Φd-24 |
18 |
12 |
0.5 |
0.35 |
0.25 |
|||
|
500-750 |
ΦD-30 |
20 |
15 |
0.6 |
0.40 |
0.30 |
|||
|
＞ 750 |
Φd-40 |
26 |
20 |
0.7 |
0.45 |
0.35 |
|||

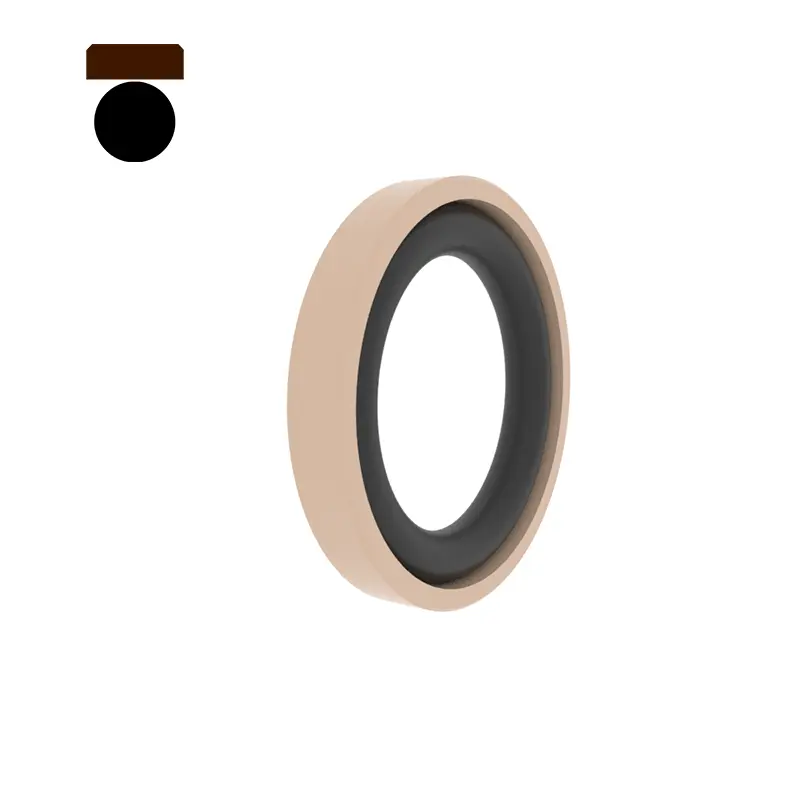

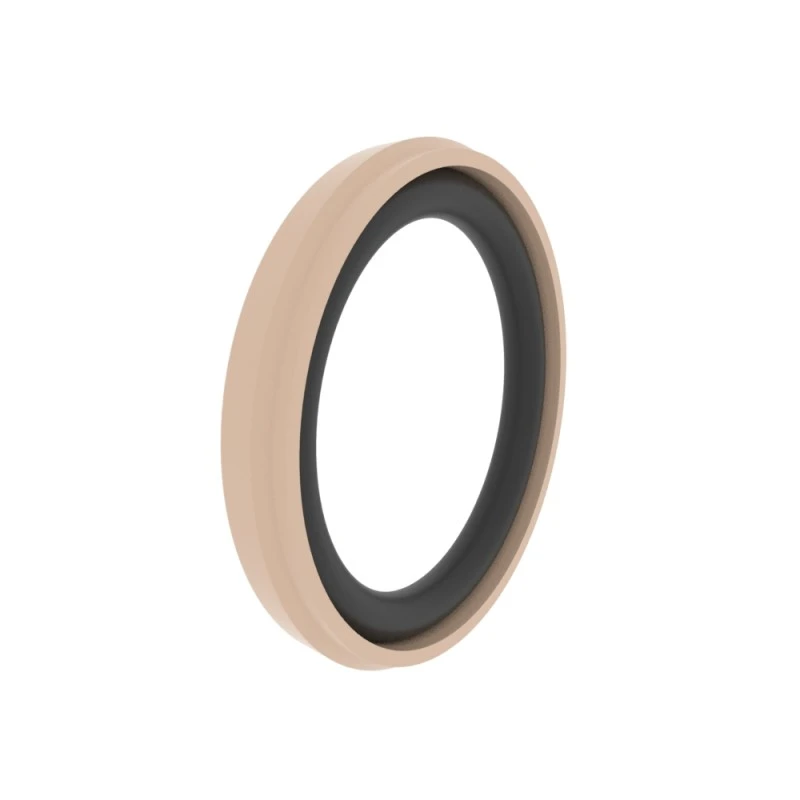

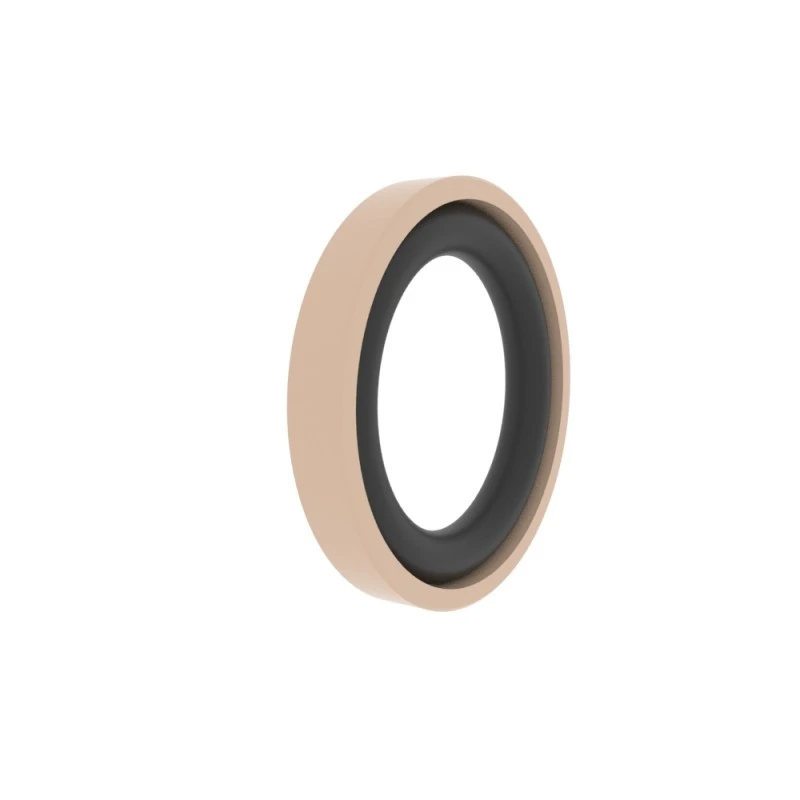

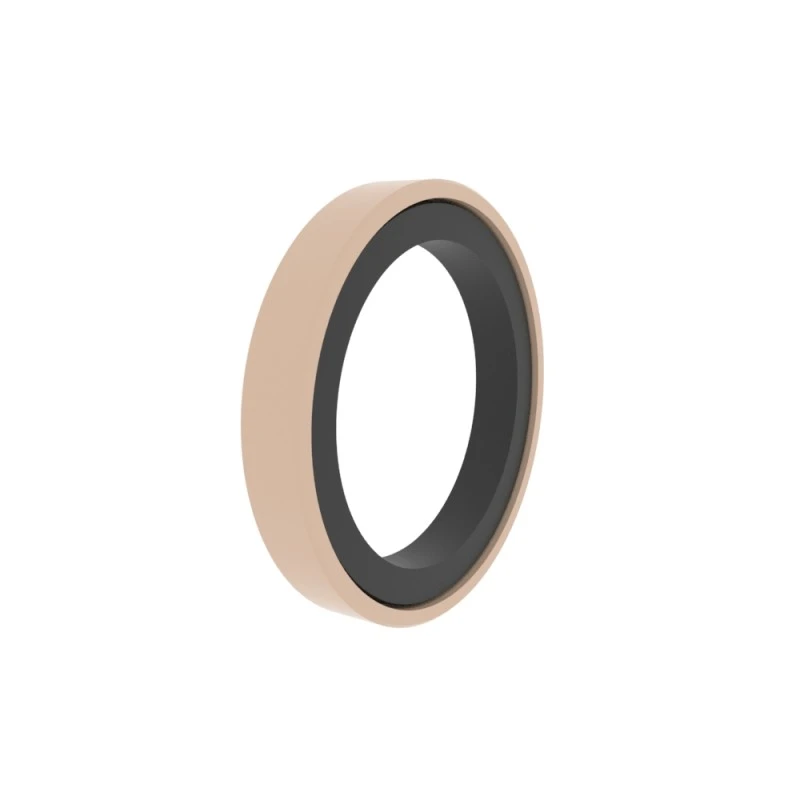

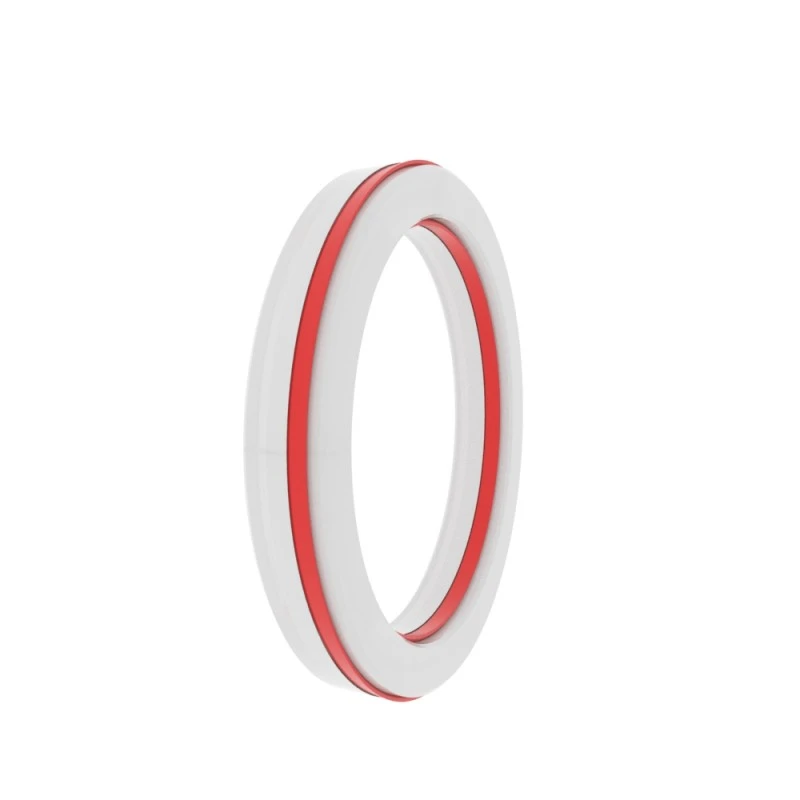

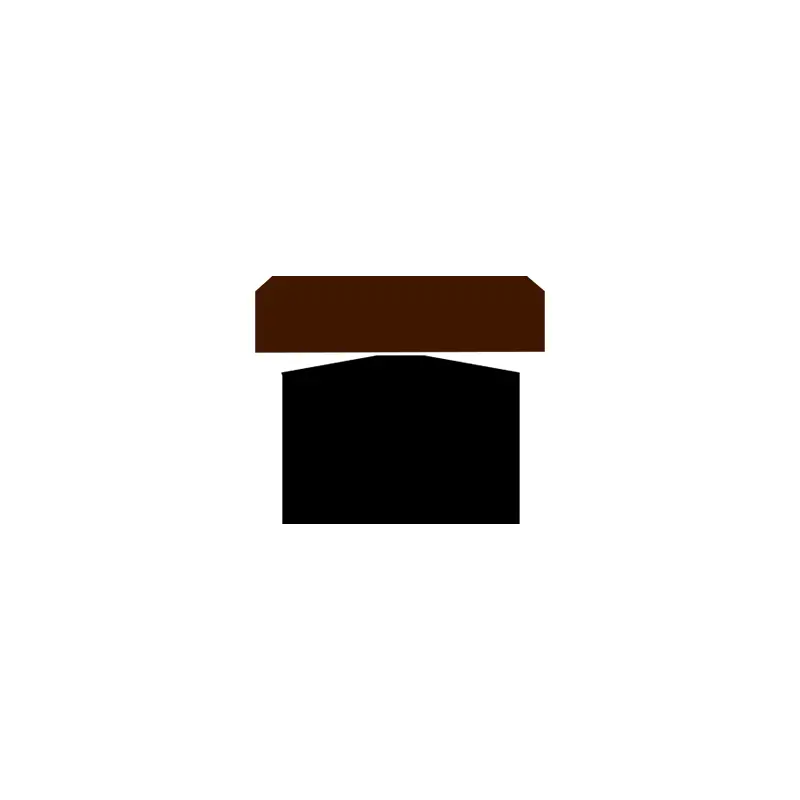

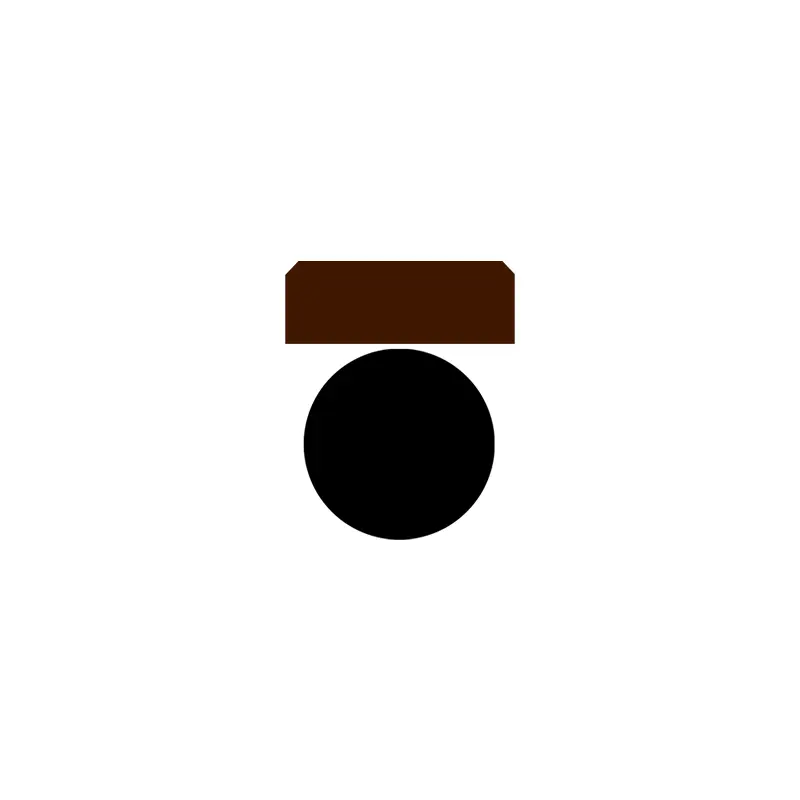

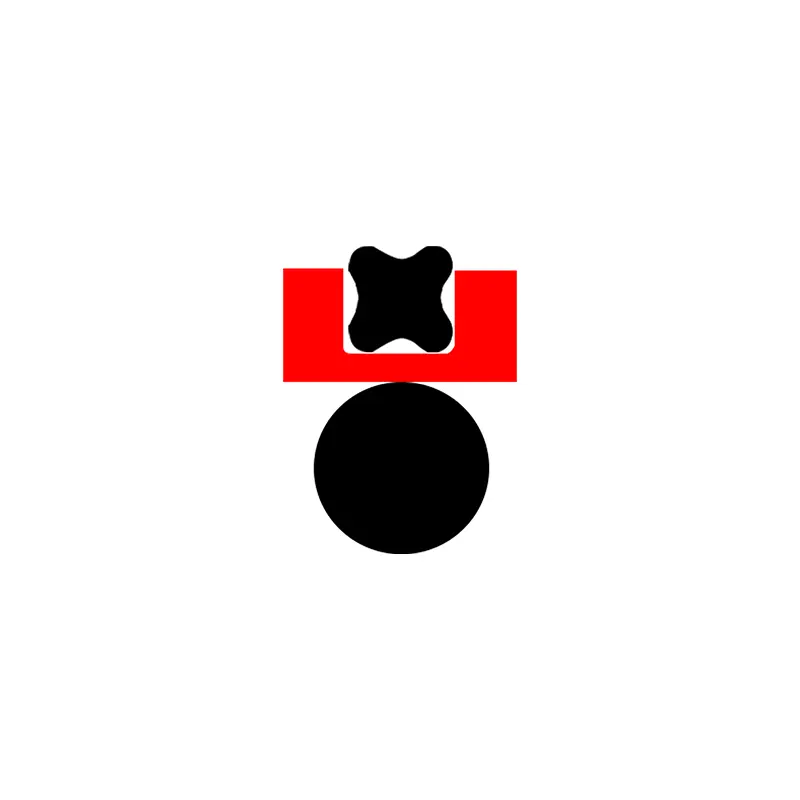

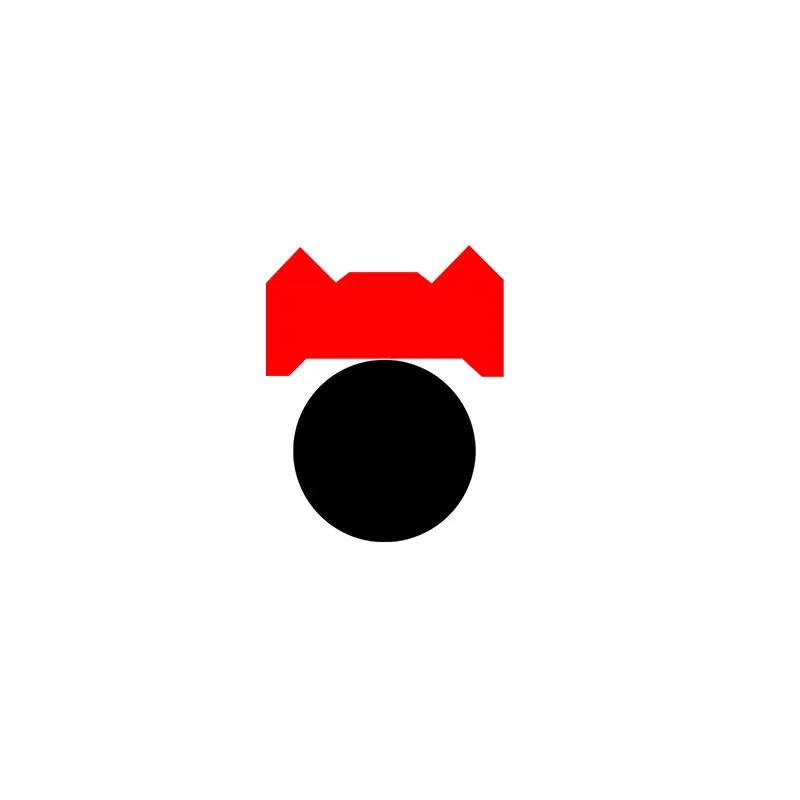

RCK108
Velikost naročila
Φd ...... Zunanji premer
Φd ...... notranji premer
L ...... Groove širina
|
Površinski zaključek |
R tmax (μm) |
Ra (μm) |
|
Drsna površina, ki ustreza gumijastim/poliuretanskim tesnilom Drsna površina, ki ustreza PTFE tesnilom |
≤2.5
≤2 |
≤0.1-0.5
≤0.05-0.3 |
|
Dno utor Groove stran |
≤6.3 ≤15 |
≤1.6 ≤3 |
|
Razmerje dolžine podpornega profila TP |
50%-95% |
|
|
Toleranca |
|
|
Φd |
H10 |
|
Φd |
H9 |
Primer naročanja
Model: RCK108
Velikost utora: 100x84.5x6.3
Material: PTFE3+NBR
Vrsta tesnila: RCK108, RCK125, RCK140, RCK238, RCK138
Glavna uporaba: standardni hidravlični cilindri in mobilni hidravlični stroji
Prednosti: Nizko trenje, brez hidravličnega lezenja, visoka odpornost na obrabo, dobra proti-ekstruzijska zmogljivost, dobra toplotna prevodnost, stabilni vgrajeni utor, širok temperaturni razpon.
Material: tetrafluoroetilen + nitrilna guma ali fluorira
|
Primeri za tesnilo |
Sledijo standardne dimenzije utora (prah poljubne velikosti v območju velikosti lahko ustvarite) |
||||||||
|
|
|
Φd |
Φd |
L |
c/s |
Največja ekstruzijska vrzel |
|||
|
100Bar |
250Bar |
400Bar |
|||||||
|
8-14.9 |
ΦD-4.9 |
2.2 |
2.45 |
0.30 |
0.20 |
0.15 |
|||
|
15-39.9 |
ΦD-7.5 |
3.2 |
3.75 |
0.40 |
0.25 |
0.15 |
|||
|
40-79.9 |
Φd-11 |
4.2 |
5.5 |
0.40 |
0.25 |
0.20 |
|||
|
80-132.9 |
ΦD-15.5 |
6.3 |
7.75 |
0.50 |
0.30 |
0.20 |
|||
|
133-329.9 |
ΦD-21 |
8.1 |
10.5 |
0.60 |
0.35 |
0.25 |
|||
|
330-669.9 |
ΦD-24.5 |
8.1 |
12.25 |
0.60 |
0.35 |
0.25 |
|||
|
670-1000 |
Φd-28 |
9.5 |
14 |
0.70 |
0.50 |
0.30 |
|||
|
＞ 1000 |
Φd-38 |
13.8 |
19 |
1.00 |
0.70 |
0.60 |
|||

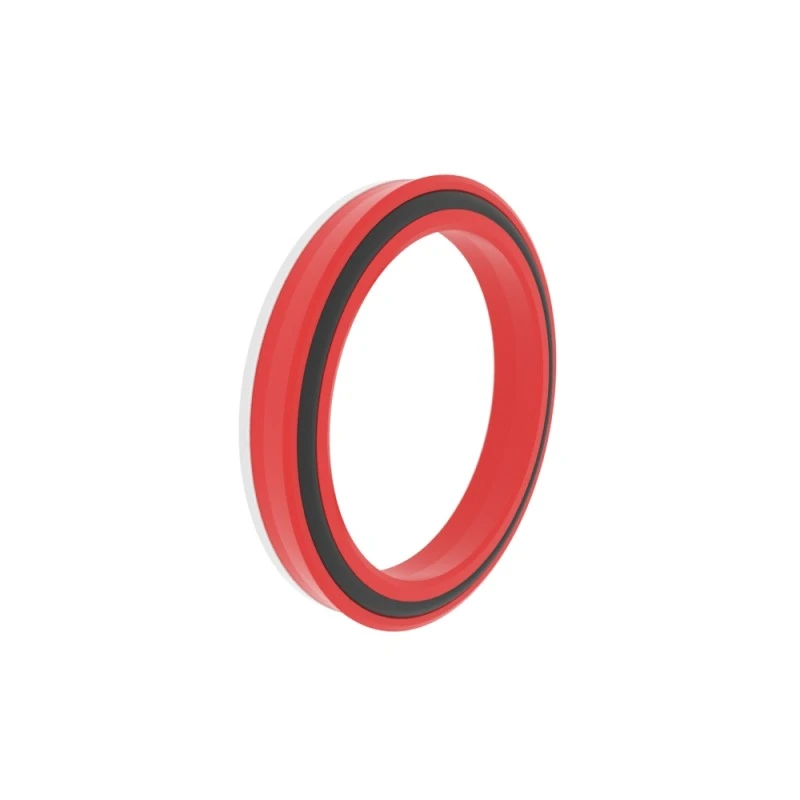

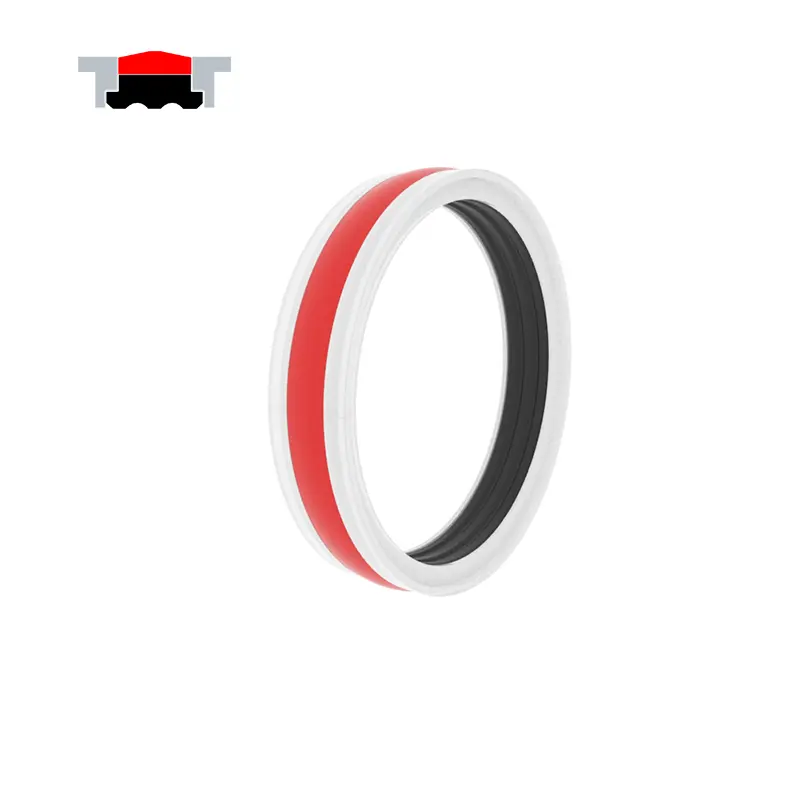

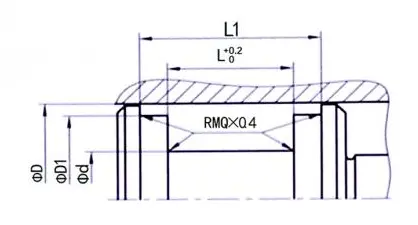

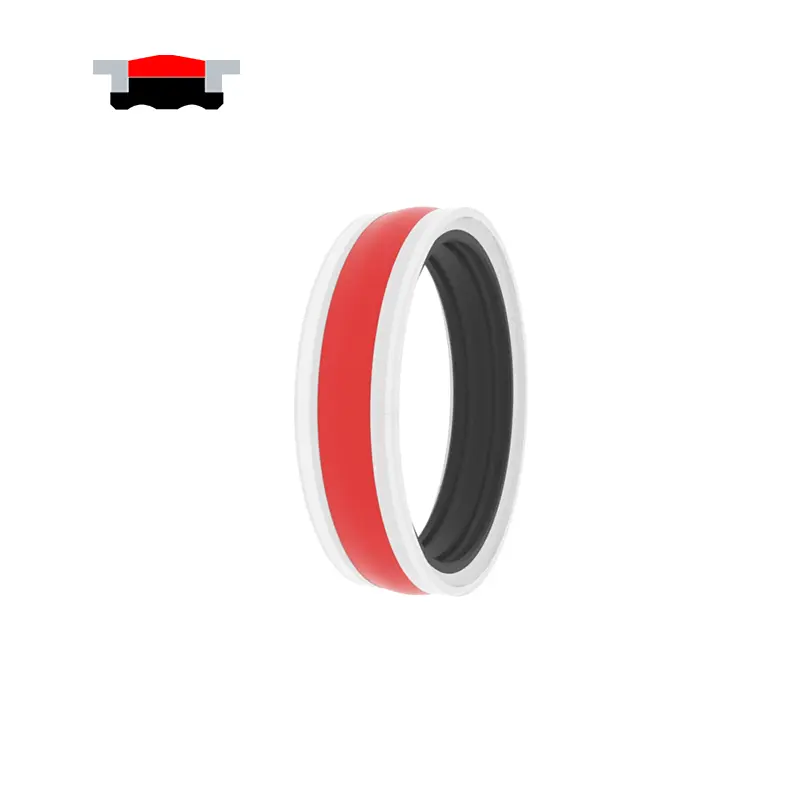

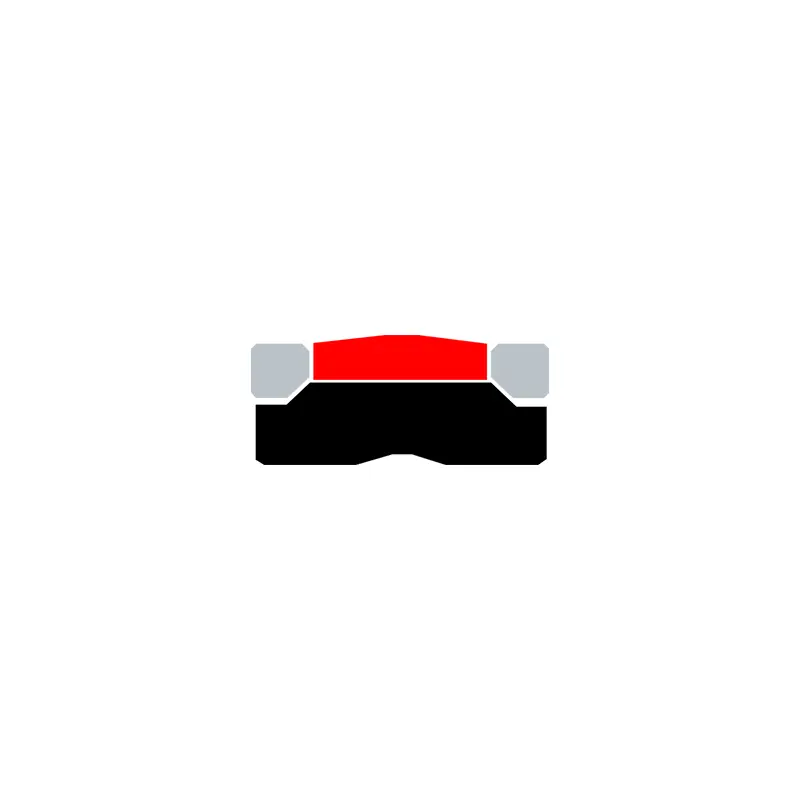

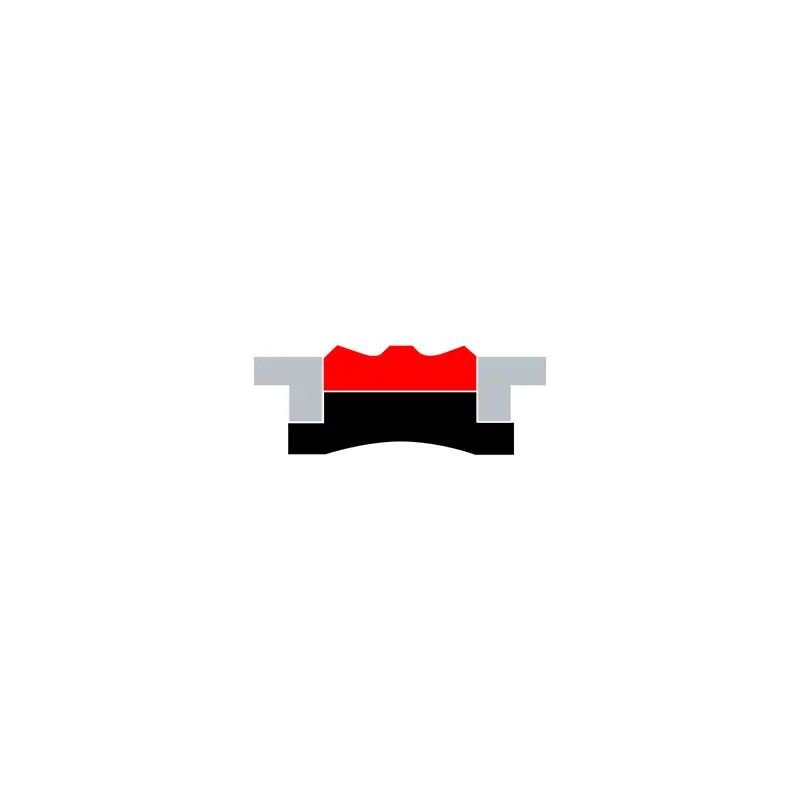

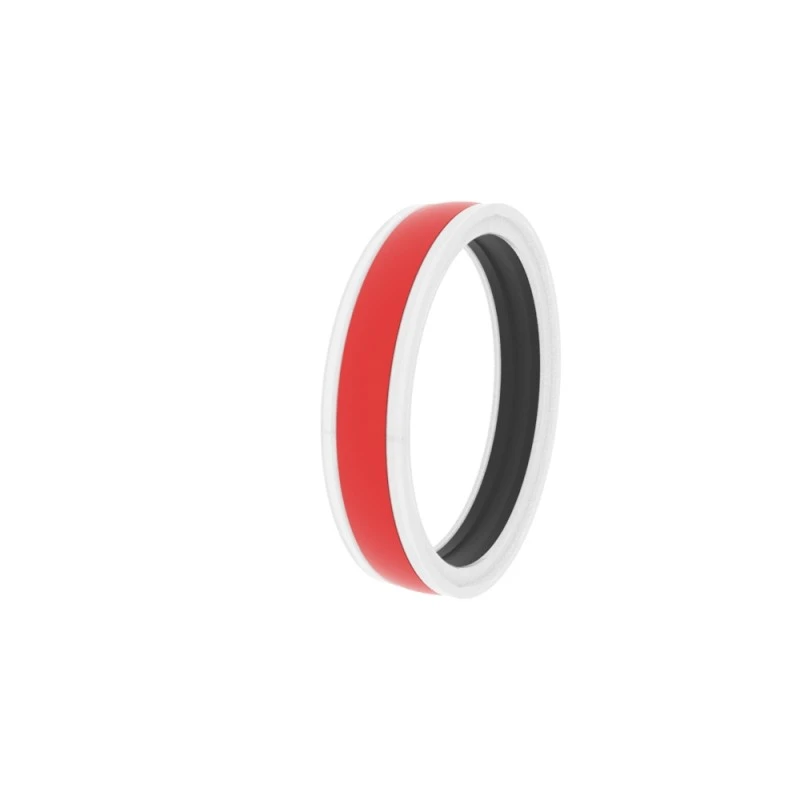

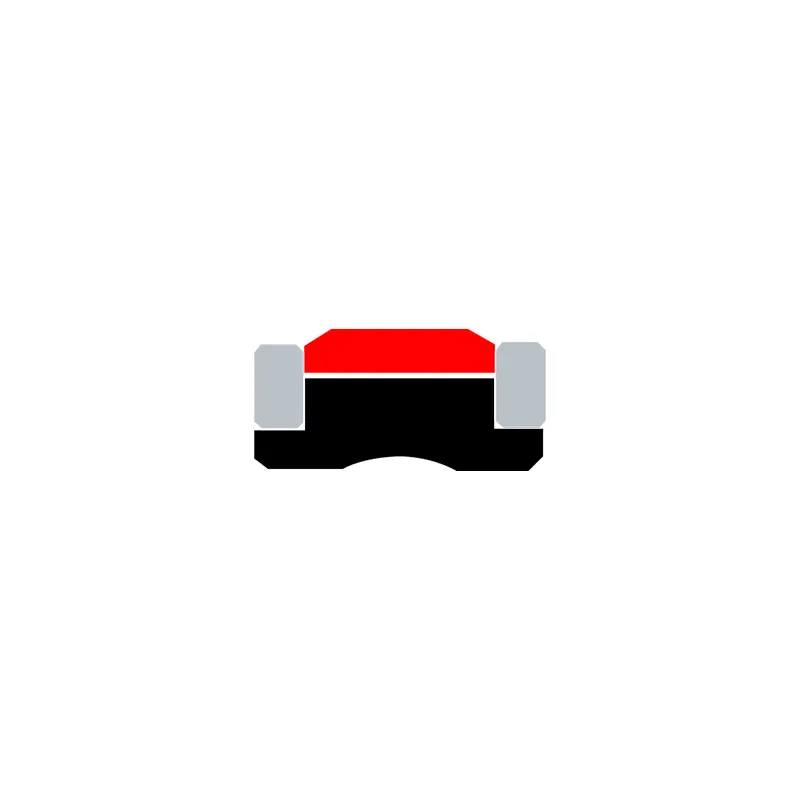

RCK109N
Velikost naročila
Φd ...... Zunanji premer
Φd ...... notranji premer
Φd1 ...... notranji premer
L ...... Groove širina
L1 ...... Groove širina
|
Površinski zaključek |
R tmax (μm) |
Ra (μm) |
|
Drsna površina, ki ustreza gumijastim/poliuretanskim tesnilom Drsna površina, ki ustreza PTFE tesnilom |
≤2.5
≤2 |
≤0.1-0.5
≤0.05-0.3 |
|
Dno utor Groove stran |
≤6.3 ≤15 |
≤1.6 ≤3 |
|
Razmerje dolžine podpornega profila TP |
50%-95% |
|
|
Toleranca |
|
|
Φd |
H10 |
|
Φd |
H9 |
Primer naročanja
Model: RCK109N
Velikost utora: 100x80x95x25/36
Material: RC-Pu-H+NBR+POM
Vrsta tesnila: RCK109, RCK117
Glavna uporaba: gradbeni stroji, kmetijski stroji, žerjavi, standardni jeklenki
Prednosti: Odlično statično in dinamično tesnjenje, ni potrebe po dodatnih vodilnih obročih, proti-ekstruziji, strukturi proti distorciji, primerne za delovne pogoje s hitrimi spremembami tlaka.
Material: poliuretan, guma, poliuretan, tetrafluoroetilen
|
Primeri za tesnilo |
Sledijo standardne dimenzije utora (prah poljubne velikosti v območju velikosti lahko ustvarite) |
||||||
|
|
|
Φd |
Φd |
Fd1 |
L |
L1 |
|
|
20-44.9 |
Φd-10 |
Φd-3 |
12.5 |
20.5 |
|||
|
50-79.9 |
Φd-15 |
Φd-4 |
20 |
28 |
|||
|
80-144.9 |
Φd-20 |
Φd-5 |
25 |
36 |
|||
|
150-399.9 |
Φd-25 |
Φd-6 |
32 |
46 |
|||
|
400-750 |
ΦD-30 |
Φd-8 |
36 |
50 |
|||
|
＞ 750 |
Φd-40 |
Φd-8 |
40 |
54 |
|||

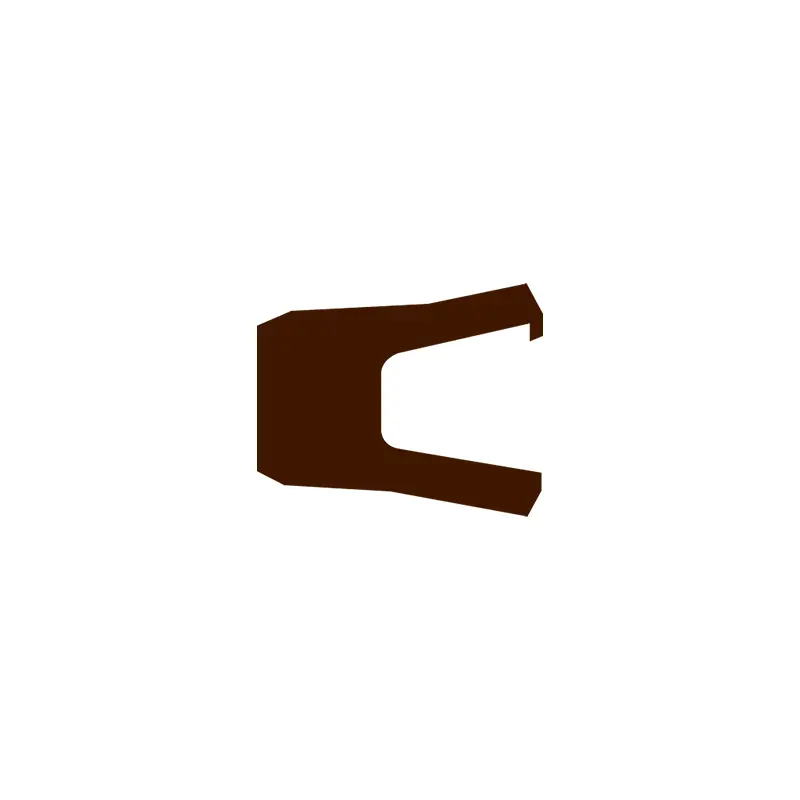

RCK119

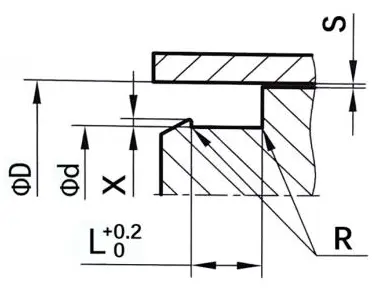

Velikost naročila
Φd ...... Zunanji premer
Φd ...... notranji premer
L ...... Groove širina
|
Površinski zaključek |
R tmax (μm) |
Ra (μm) |
|
Drsna površina, ki ustreza gumijastim/poliuretanskim tesnilom Drsna površina, ki ustreza PTFE tesnilom |
≤2.5
≤2 |
≤0.1-0.5
≤0.05-0.3 |
|
Dno utor Groove stran |
≤6.3 ≤15 |
≤1.6 ≤3 |
|
Razmerje dolžine podpornega profila TP |
50%-95% |
|
|
Toleranca |
|
|
Φd |
H10 |
|
Φd |
H9 |
Primer naročanja
Model: RCK119
Velikost utora: 100x90.6x7.1
Material: ptfe4 + v
Vrsta tesnila: RCK119
Glavna uporaba: Kemična industrija, hitri cilindri in stroji za pozicioniranje, živilska industrija, farmacevtska industrija, akumulatorji.
Prednosti: odporne na visoke temperature in različne kemične medije, nizko koeficient trenja, brez lezenja, dobre lastnosti suhega trenja, nizke statične in dinamične vrednosti trenja.
Material: PTFE+listna vzmet
|

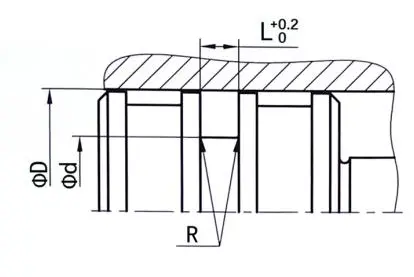

Primeri za tesnilo |
Sledijo standardne dimenzije utora (prah poljubne velikosti v območju velikosti lahko ustvarite) |
|||||||||
|
|
|

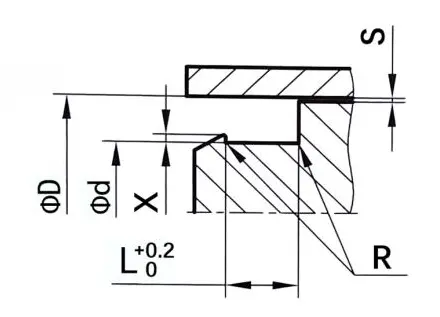

Φd |
Φd |
L |
R |
X |
Največja ekstruzijska vrzel S |
|||
|
100Bar |
250Bar |
400Bar |
||||||||
|
14-24.9 |
D-4.5 |
3.6 |
0.4 |
0.6 |
0.15 |
0.10 |
0.07 |
|||
|
25-45.9 |
D-6.2 |
4.8 |
0.6 |
0.7 |
0.20 |
0.15 |
0.08 |
|||
|
46-124.9 |
D-9.4 |
7.1 |
0.8 |
0.8 |
0.25 |
0.25 |
0.10 |
|||
|
125-1000 |
D-12.2 |
9.5 |
0.8 |
0.9 |
0.30 |
0.30 |
0.12 |
|||
|
＞ 1000 |
D-19.0 |
15 |
0.8 |
0.9 |
0.50 |
0.50 |
0.20 |
|||
