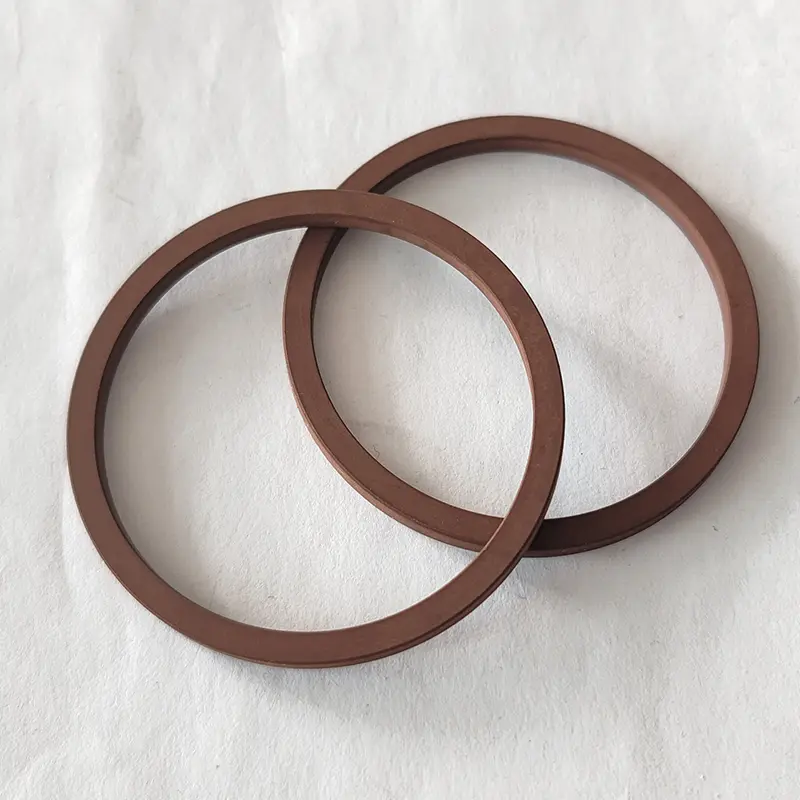

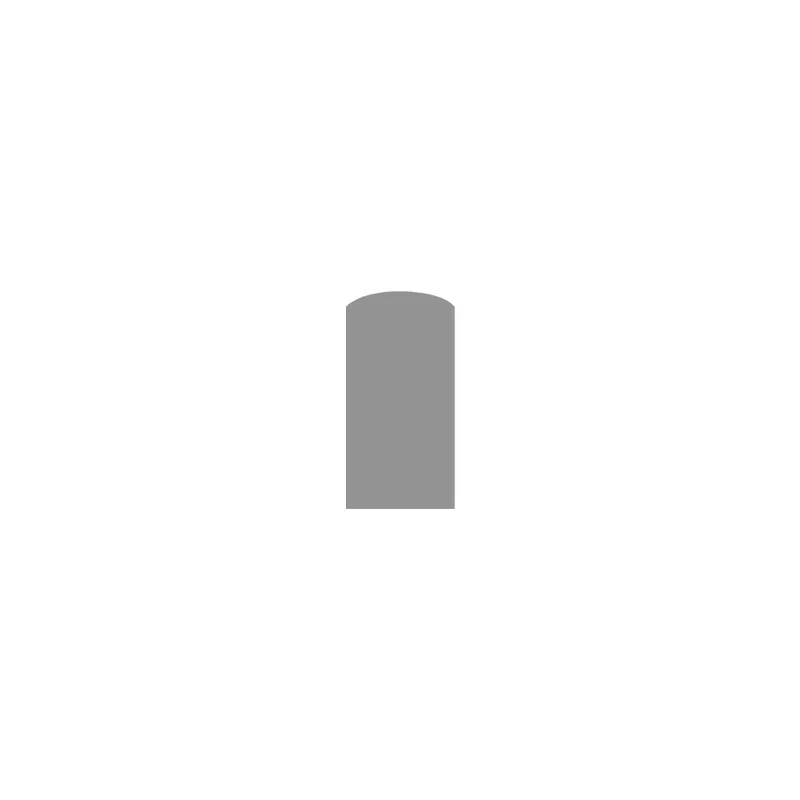

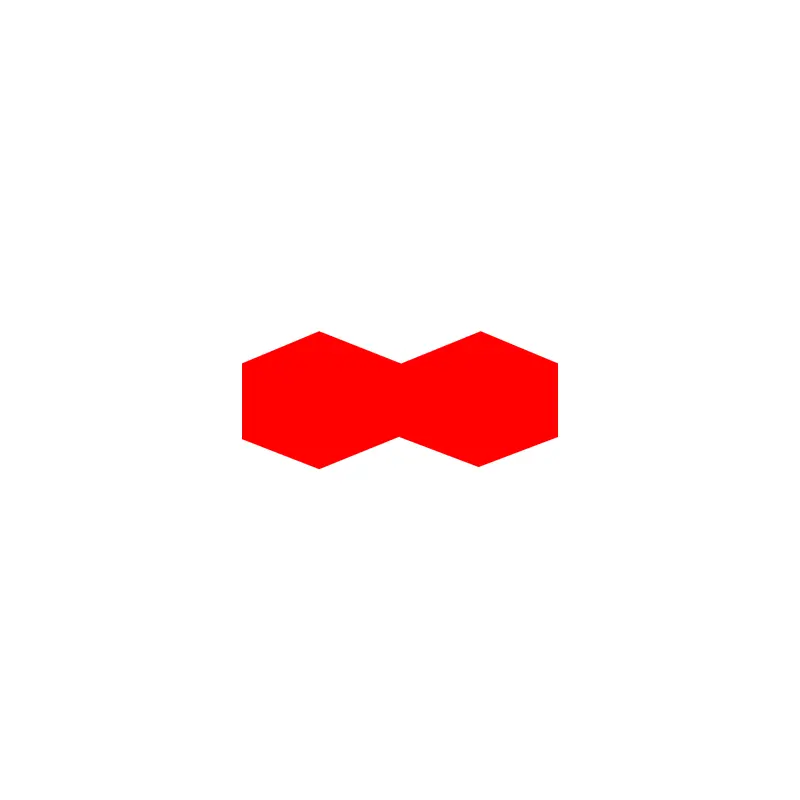

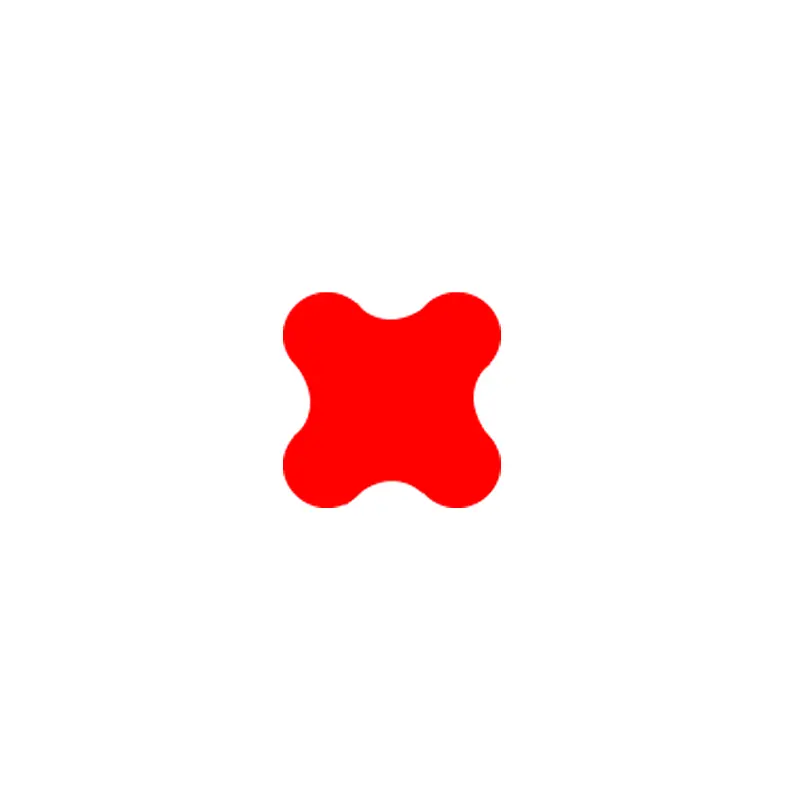

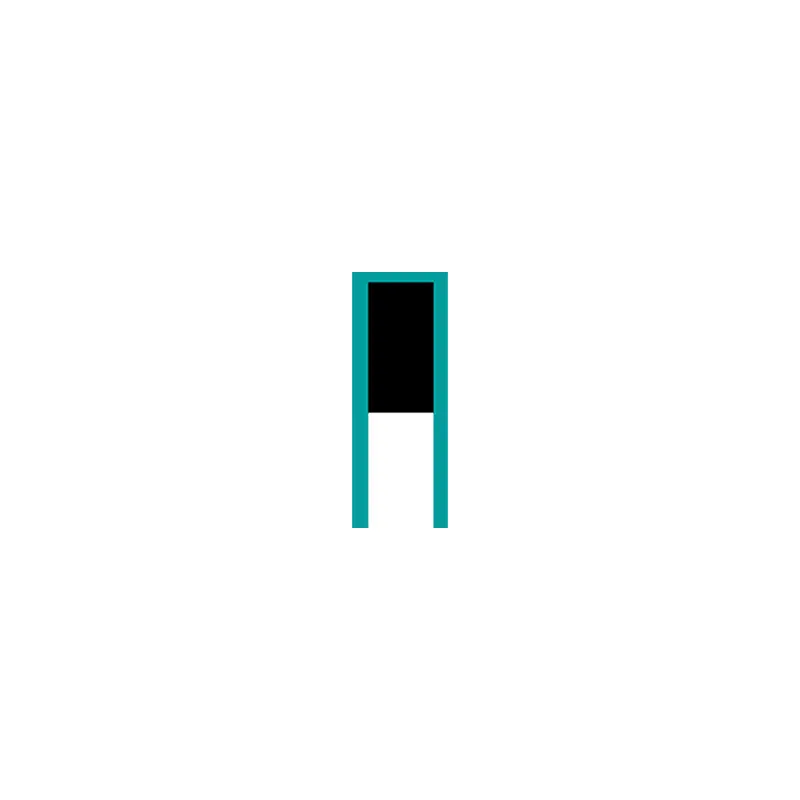

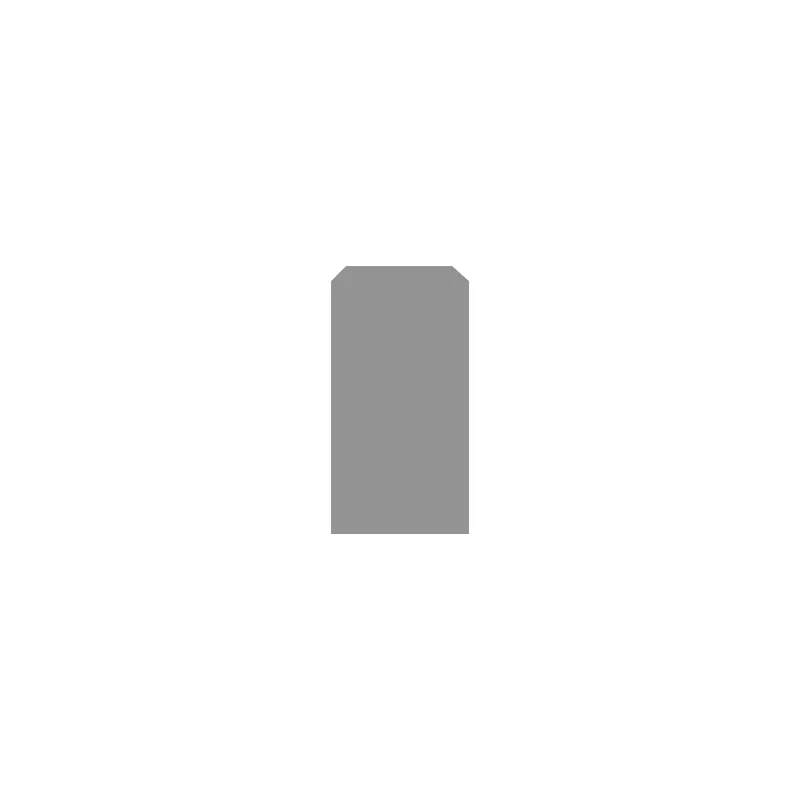

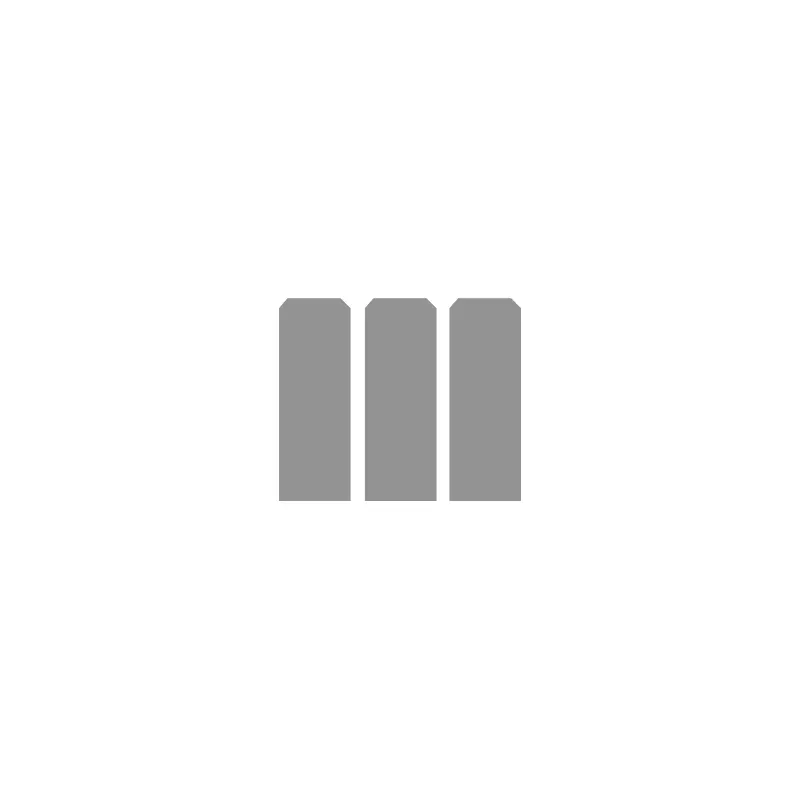

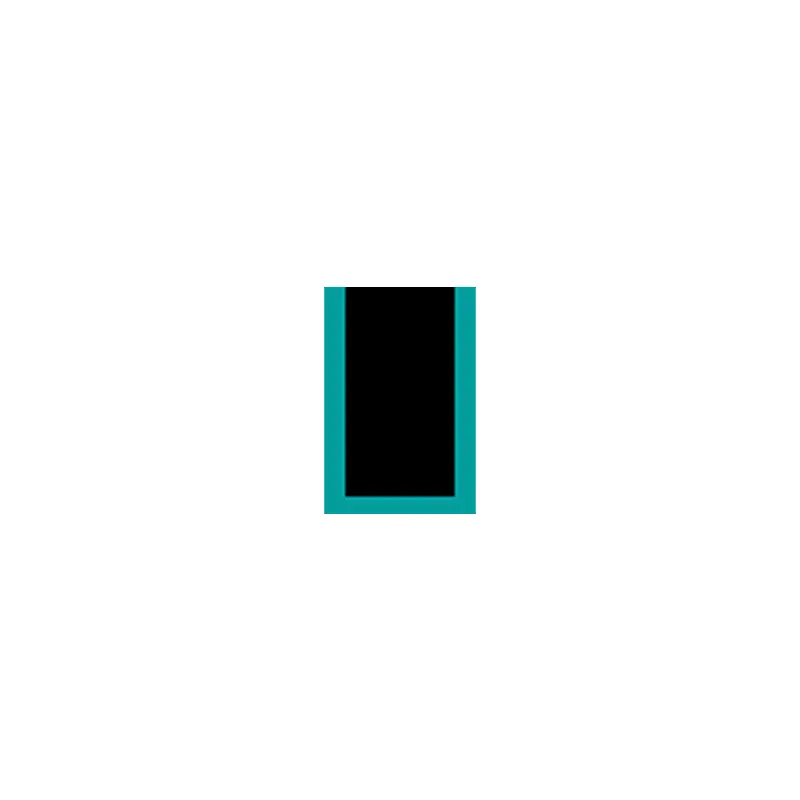

Ponujamo celotno paleto rešitev za statične tesnila, ki pokrivajo standardne posebne izdelke s splošnim namenom in visokim pritiskom. RCFL106/102 in RCK126 sta osnovna modela s preprosto strukturo in široko uporabo; RCS130/131 in RCFL108 sprejmejo ekstruzijsko zasnovo zunanjega premera, da se zagotovi stabilnost vdelave utora; RCK120/127 in drugi podobni serijski izdelki dosegajo enako zanesljivost z ekstruzijsko namestitvijo notranjega premera.
Kot odgovor na potrebe tesnjenja prirobnic lahko RCF110 in RCR118 nosita tlak v obe smeri, pri naročilu pa mora biti smeri tlaka označena. Linija izdelkov v celoti zajema nizkotlačni do visokotlačnih delovnih pogojev, material pa je odporen proti obrabi in proti koroziji, ki se pogosto uporablja v hidravličnih sistemih, priključkih cevovodov in tesnjenju industrijske opreme.
Funkcije in aplikacije izdelka:
Uporaba: Splošni namen, tesnilo ID, OD tesnilo, aksialno tesnilo

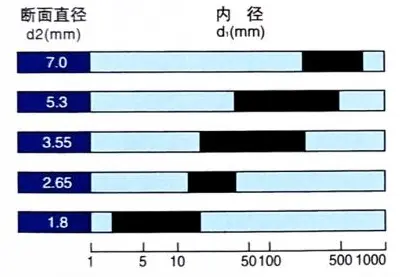

O-obroče specifikacije in utori
Velikost naročila
Φd1 ...... notranji premer
Φd2 ...... premer odseka
Primer naročanja
Model: RCFL106
Premer odseka notranjega premera: 14x1.8
Material: NBR
Aplikacija
Tlak od znotraj: O-obroč je stisnjen iz zunanjega premera
Tlak od zunaj: O-obroč je stisnjen iz notranjega premera
O-obroči imajo natančne proizvodne tolerance. Dovoljena toleranca so bila standardizirana v skladu z DIN3771 in ISO3601/1 (premer prereza do 7 mm, notranji premer do 670 mm). Ustrezne tolerance so prikazane v naslednji tabeli.
| Toleranca oddelka | ||||||||
| Oddelek | 1.80 | 2.65 | 3.55 | 5.30 | 7.00 | 8.4 | 10.00 | 12.00 |
| Toleranca | ± 0,08 | ± 0,09 | ± 0,10 | ± 0,13 | ± 0,15 | ± 0,18 | ± 0,21 | ± 0,25 |
| Toleranca notranjega premera | ||||||||||
| Notranji premer | 1,80 ~ 6.30 | 6,70 ~ 11.20 | 11.8 ~ 21.2 | 22.4 ~ 40.0 | 41.2 ~ 80,0 | 82,5 ~ 160 | 165 ~ 300 | 300 ~ 650 | 670 ~ 910 | 910 ~ 1180 |
| Toleranca | ± 0,13 | ± 0,16 | ± 0,19 | ± 0,95 | ± 0,86 | ± 0,78 | ± 0,74 | ± 0,67 | ± 0,60 | ± 0,65 |
| Ustrezni odstotek premera % | ||||||||||

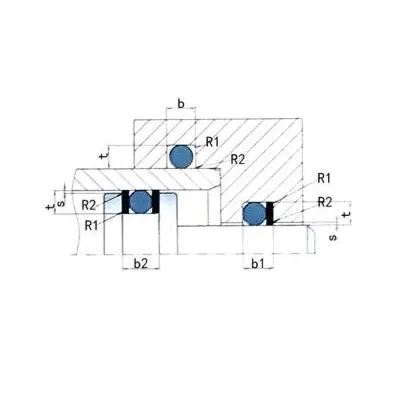

Velikost žleba
 |
||||||||||
| Oddelek D2 | Groove globina t | Groove širinska enota: mm (+0,20) | Polmer R1 mm | |||||||
| mm | Statična | Dinamična (hidravlična) | Dinamična (pnevmatska) | b Brez zadrževalnega obroča | b1 1 zadrževalni obroč | b2 2 zadrževalni obroči | ||||
| 1.00 | 0.65 | ± 0,05 | 0.75 | ± 0,02 | 0.80 | ± 0,02 | 1.4 | 2.4 | 3.4 | 0,2-0,4 |
| 1.50 | 1.05 | 1.20 | 1.25 | 2.0 | 3.0 | 4.0 | 0,2-0,4 | |||
| 1.80 | 1.30 | 1.45 | 1.55 | 2.4 | 3.4 | 4.4 | 0,2-0,4 | |||
| 2.00 | 1.50 | 1.65 | 1.75 | 2.7 | 3.7 | 4.7 | 0,2-0,4 | |||
| 2.50 | 1.95 | 2.10 | 2.20 | 3.4 | 4.9 | 6.4 | 0,2-0,4 | |||
| 2.65 | 2.05 | 2.25 | 2.35 | 3.6 | 5.1 | 6.6 | 0,2-0,4 | |||
| 3.00 | 2.40 | 2.55 | 2.70 | 4.2 | 5.7 | 7.2 | 0,2-0,4 | |||
| 3.50 | 2.80 | ± 0,07 | 3.05 | ± 0,05 | 3.20 | ± 0,05 | 4.8 | 5.3 | 7.8 | 0,3-0,6 |
| 3.55 | 2.85 | 3.10 | 3.25 | 4.8 | 6.3 | 7.8 | 0,3-0,6 | |||
| 4.00 | 3.25 | 3.50 | 3.65 | 5.4 | 6.9 | 8.4 | 0,3-0,6 | |||
| 5.00 | 4.15 | ± 0,10 | 4.45 | 4.65 | 6.8 | 8.8 | 10.8 | 0,3-0,6 | ||
| 5.30 | 4.40 | 4.70 | 4.90 | 7.2 | 9.3 | 11.2 | 0,6-1,0 | |||
| 7.00 | 5.85 | 6.25 | 6.55 | 9.6 | 12.1 | 14.6 | 0,6-1,0 | |||
| 8.40 | 7.10 | 7.50 | 7.90 | 12.9 | 13.4 | 15.6 | 0,6-1,0 | |||
