Zavezani smo, da bomo za vsak scenarij, ki zahteva obračanje vrtljivih tesnil, zagotoviti "odpornost proti zaščiti" Trinity-jev za vsak scenarij. Skozi 200+ materialnih formul in strukturnih patentov pomagamo strankam zmanjšati stopnjo okvare in doseči optimizacijo TCO. Celotna serija modelov izdelkov je zelo raznolika. Izberete lahko v skladu z dejanskimi potrebami ali prilagodite vrtljive tesnila za obračanje od nas.

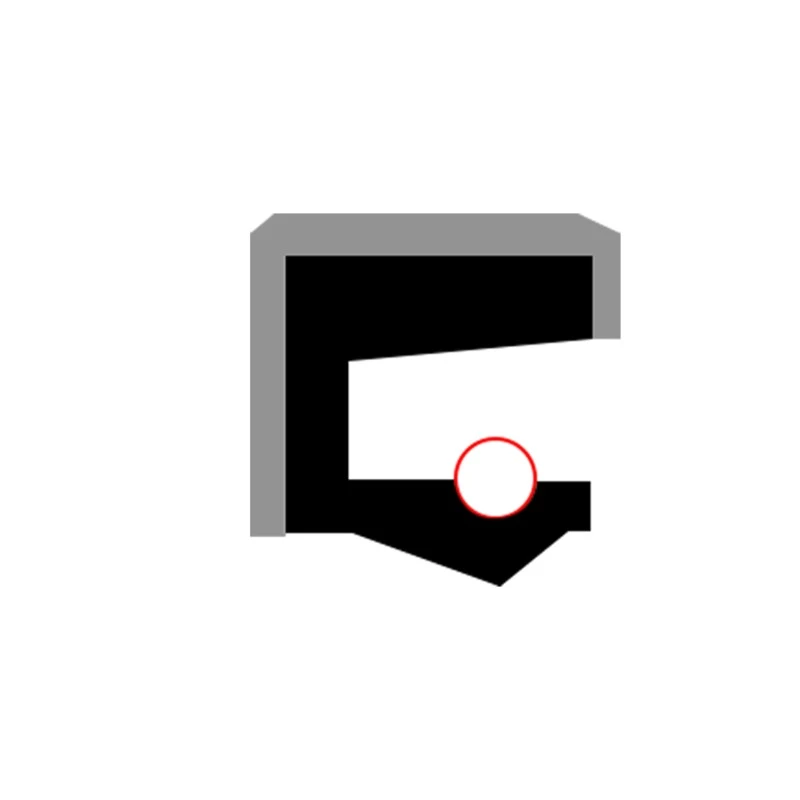

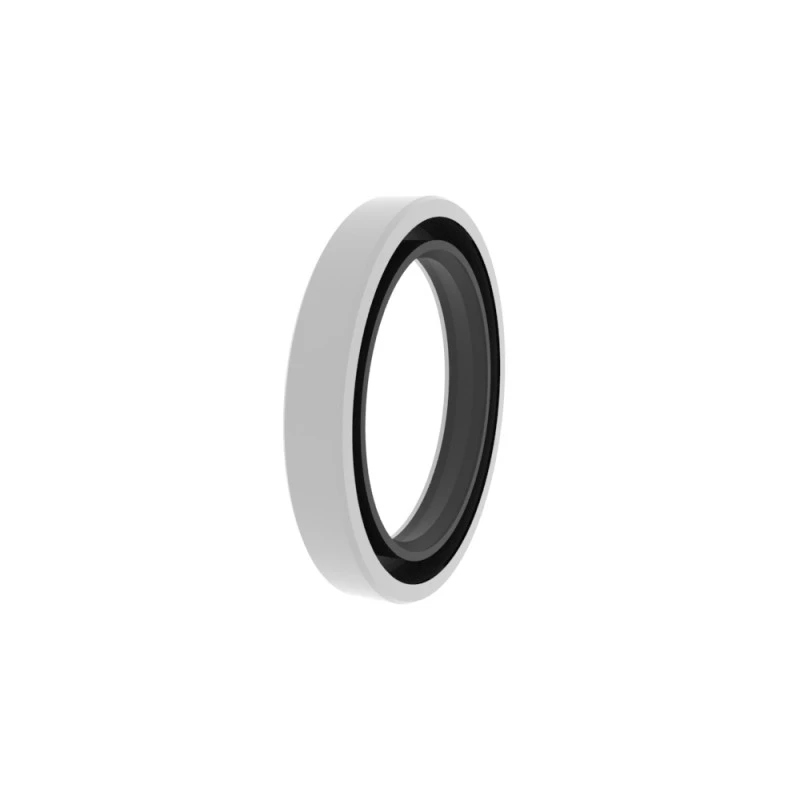

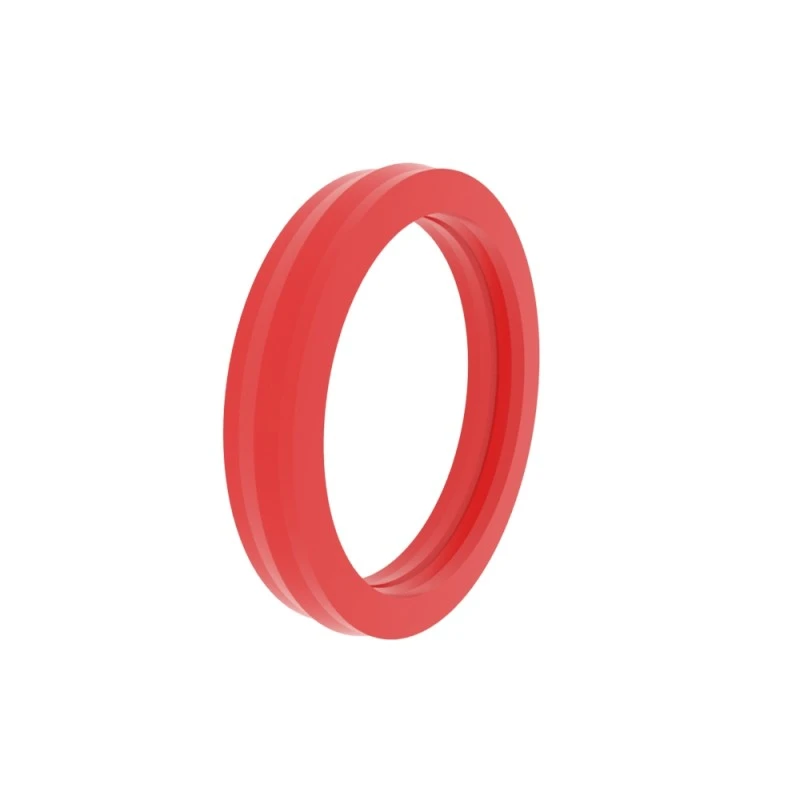

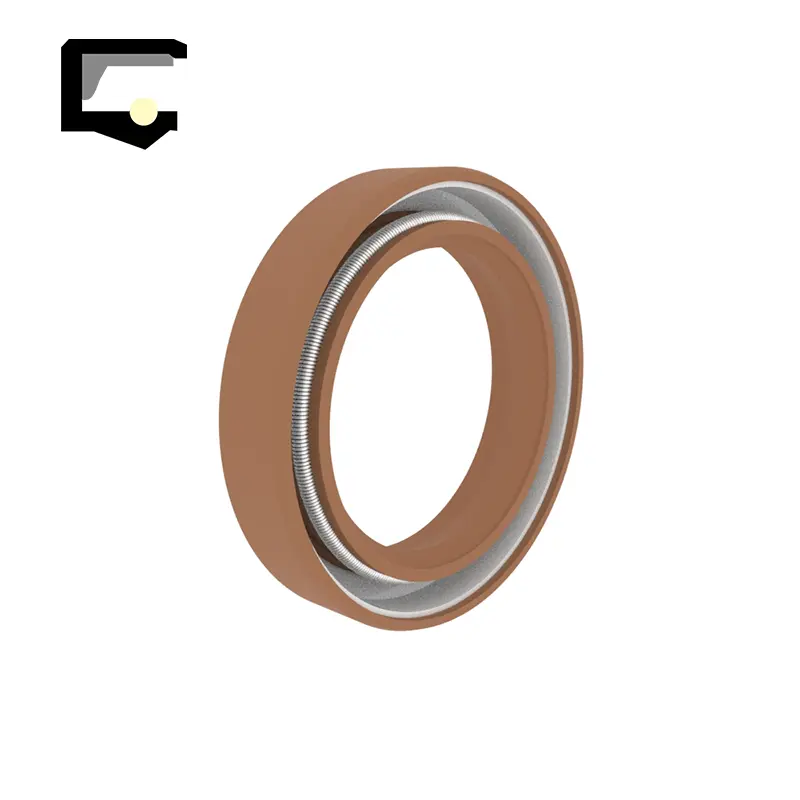

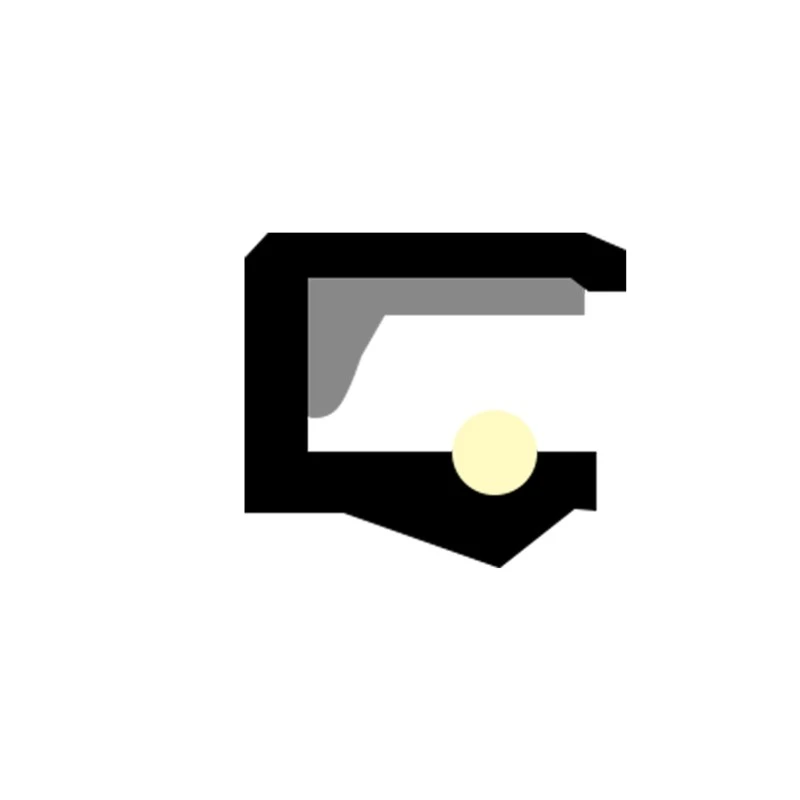

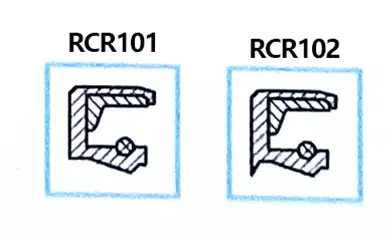

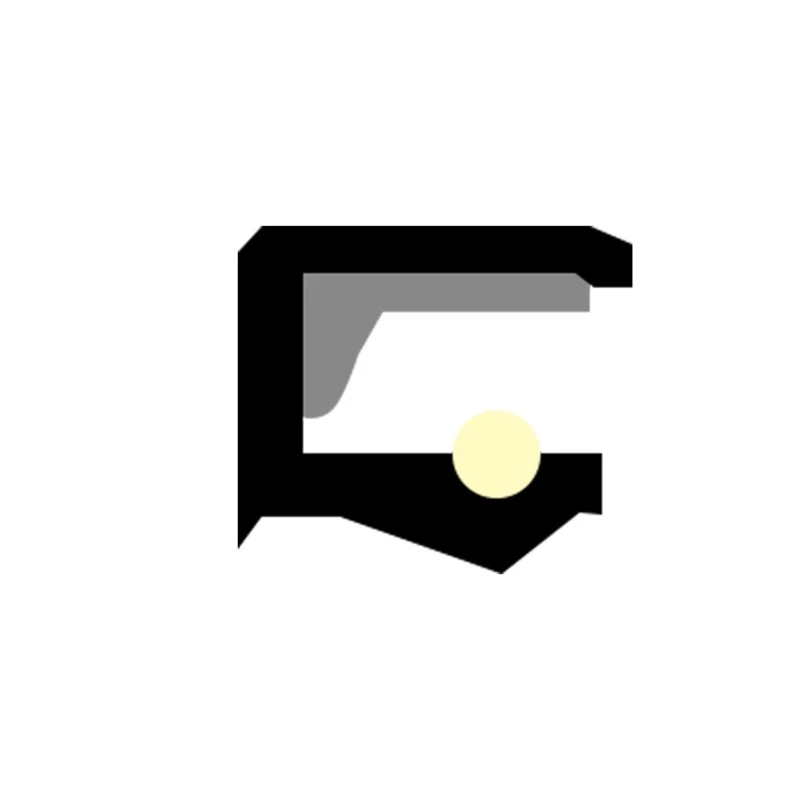

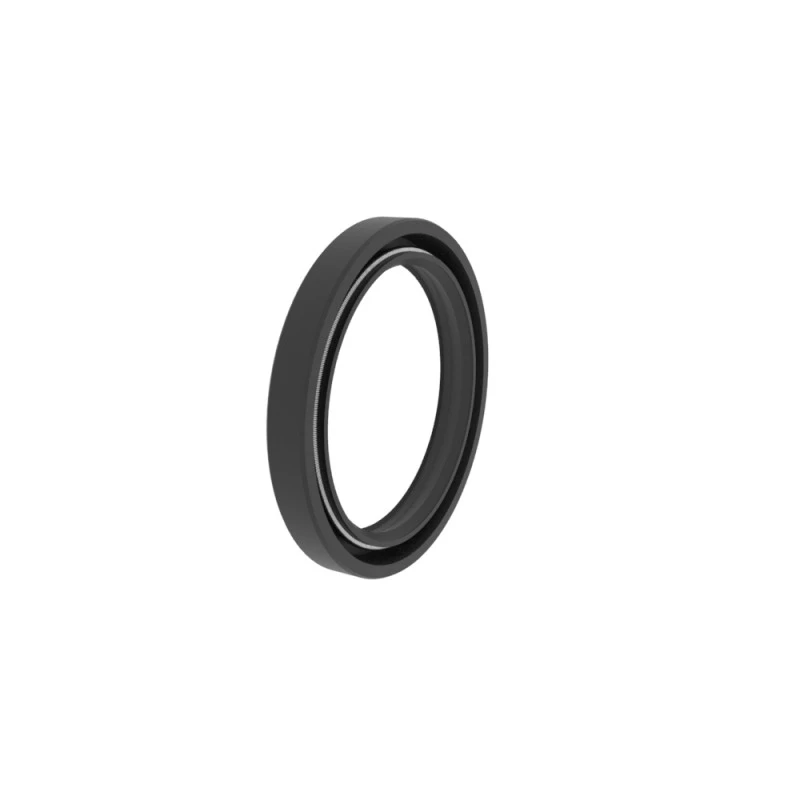

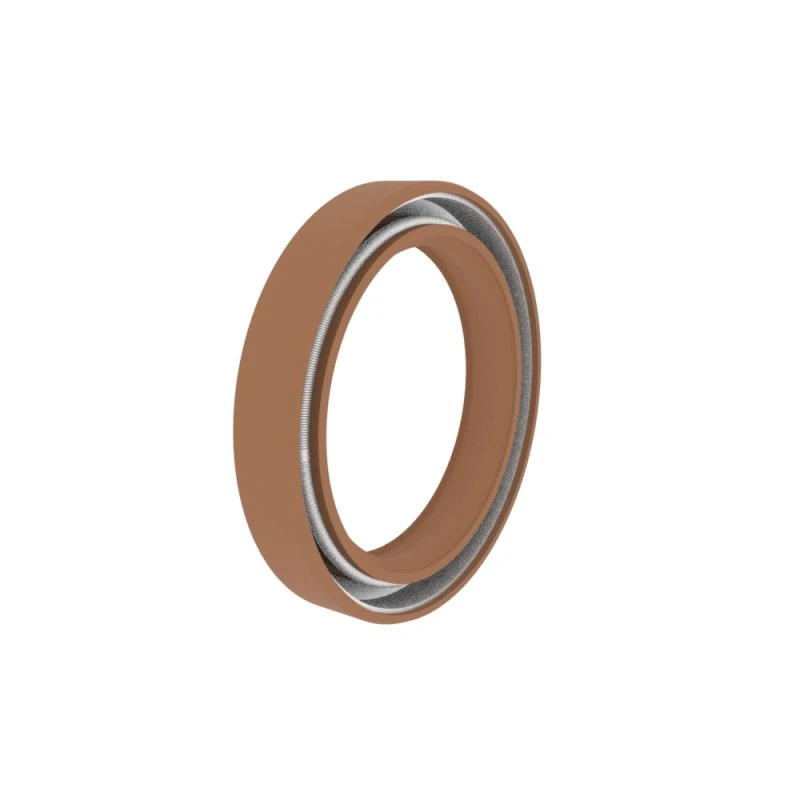

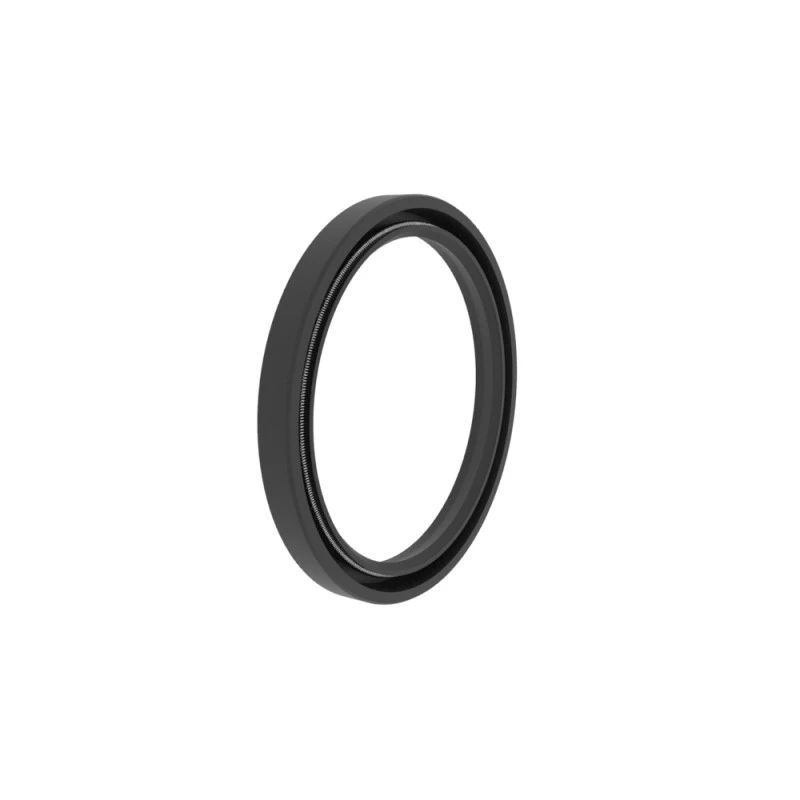

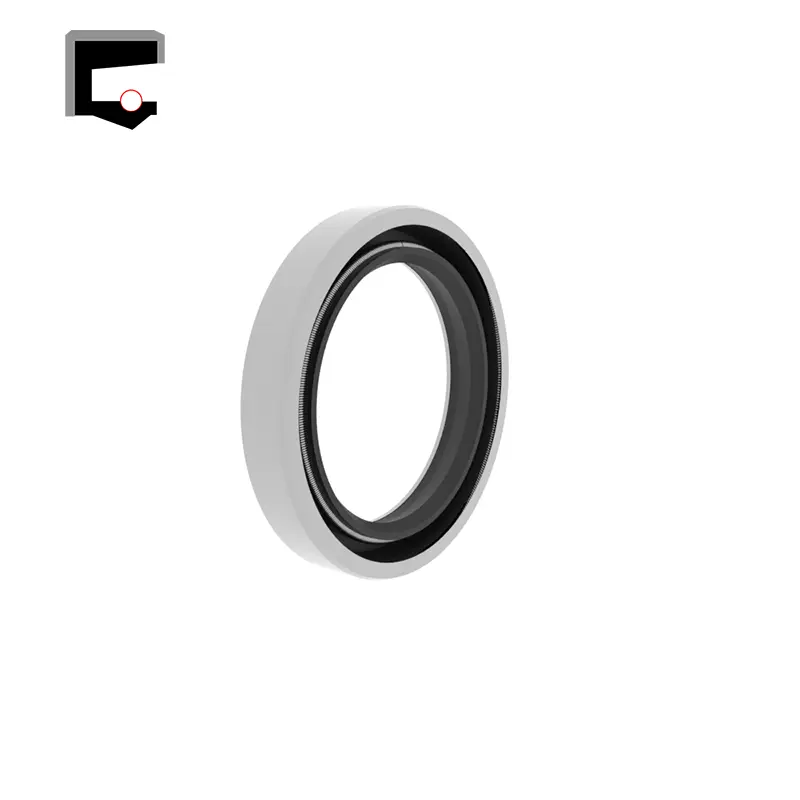

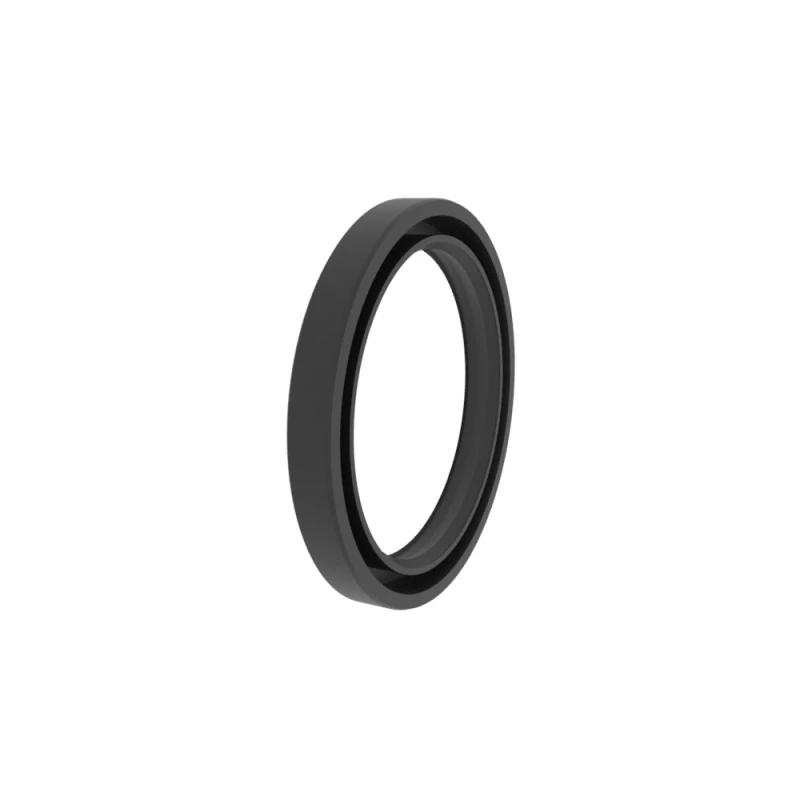

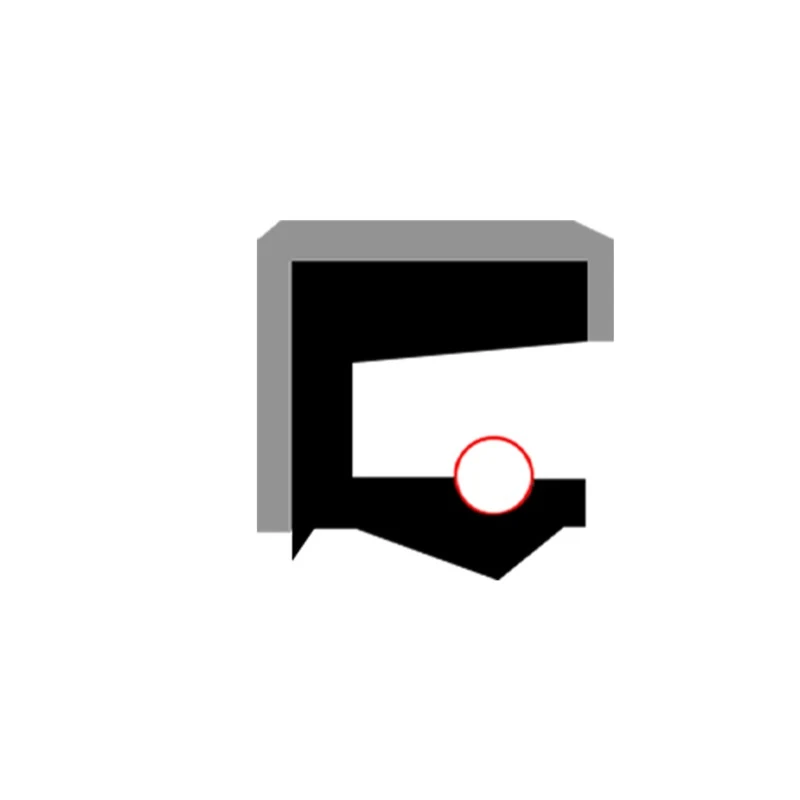

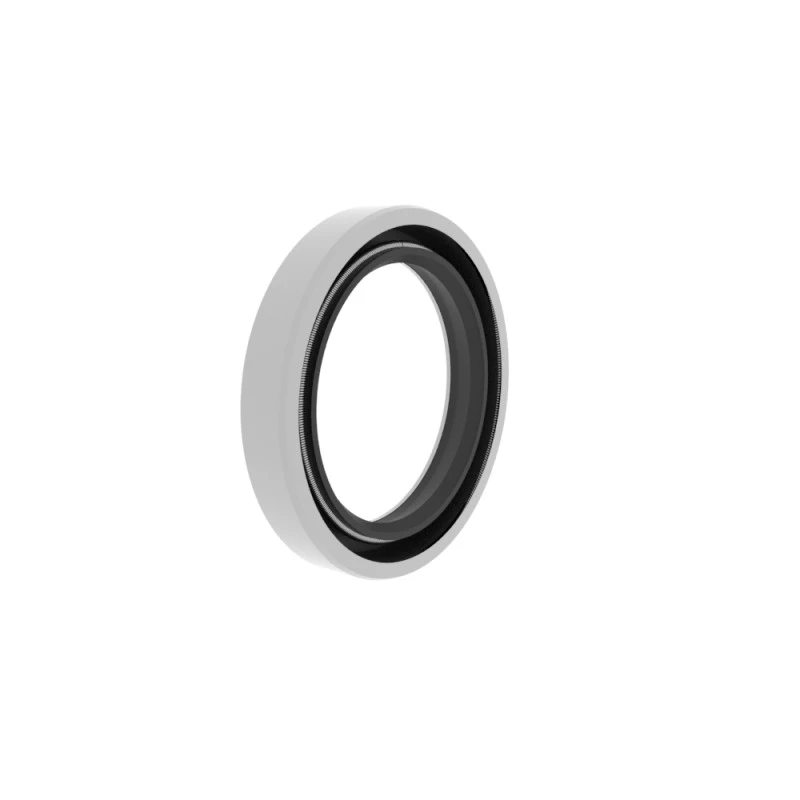

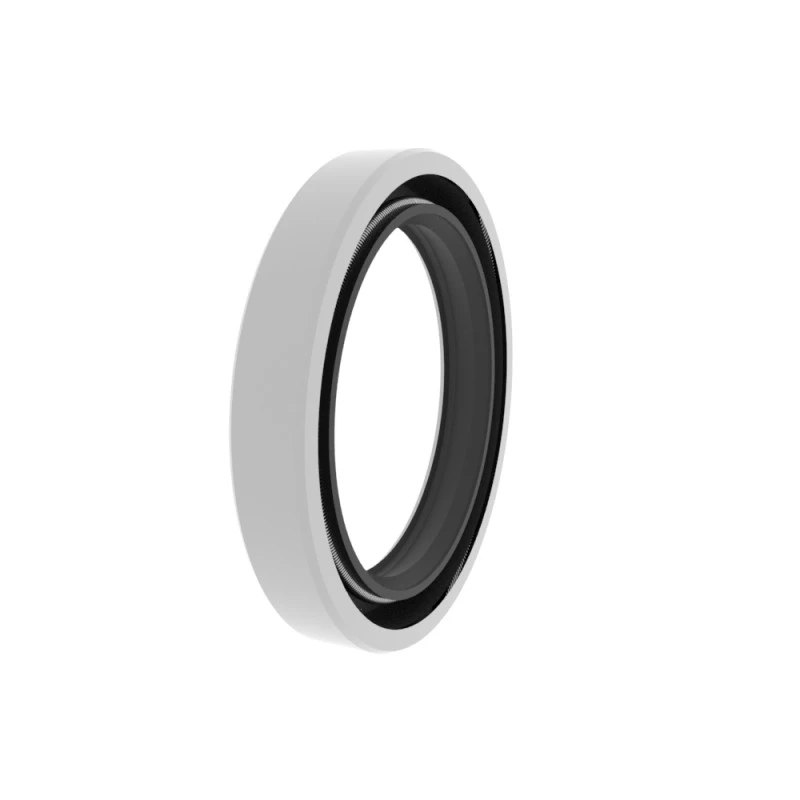

RCR101 Rotacijsko skeletno enotno tesnilo za ustnice, enojna igra, aksialna namestitev odprtega žleba, široko uporabljena, večinoma uporabljena kot zaščitni element za ležaje.

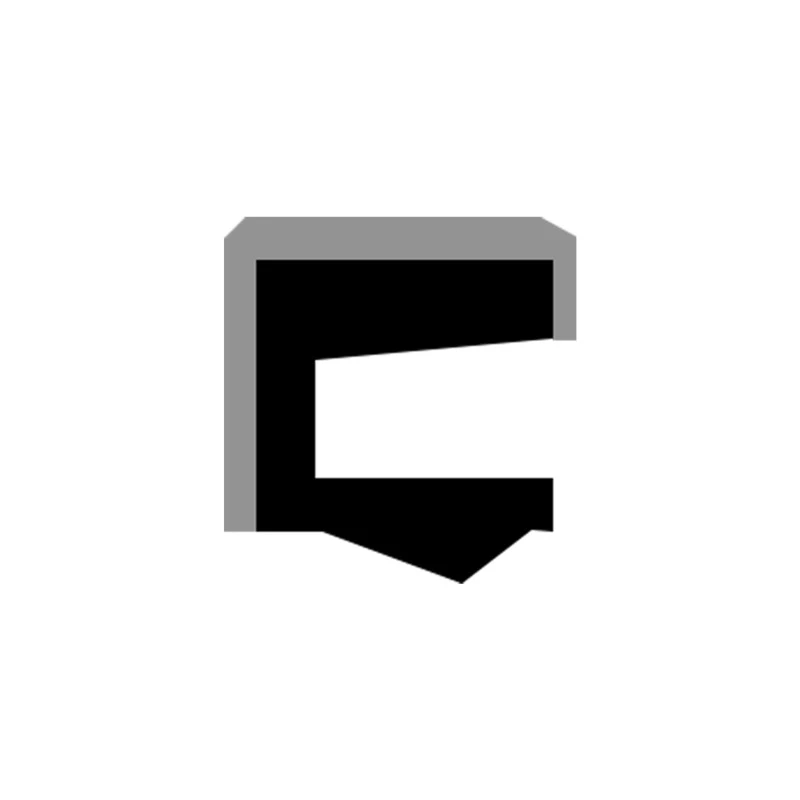

RCR102 Rotacijsko skeletno tesnilo z dvojnim ustnicam, enojna igra, s pomočjo pomožne ustnice, zaščitena s prahom, aksialnim odprtim utorjem, ki se široko uporablja, večinoma se uporablja kot zaščitni element za ležaje.

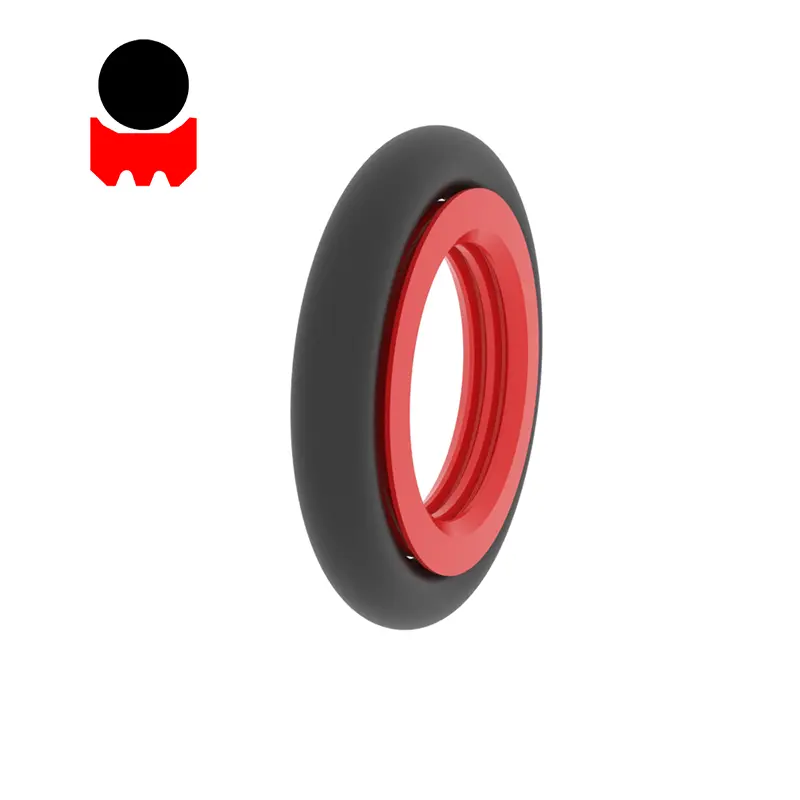

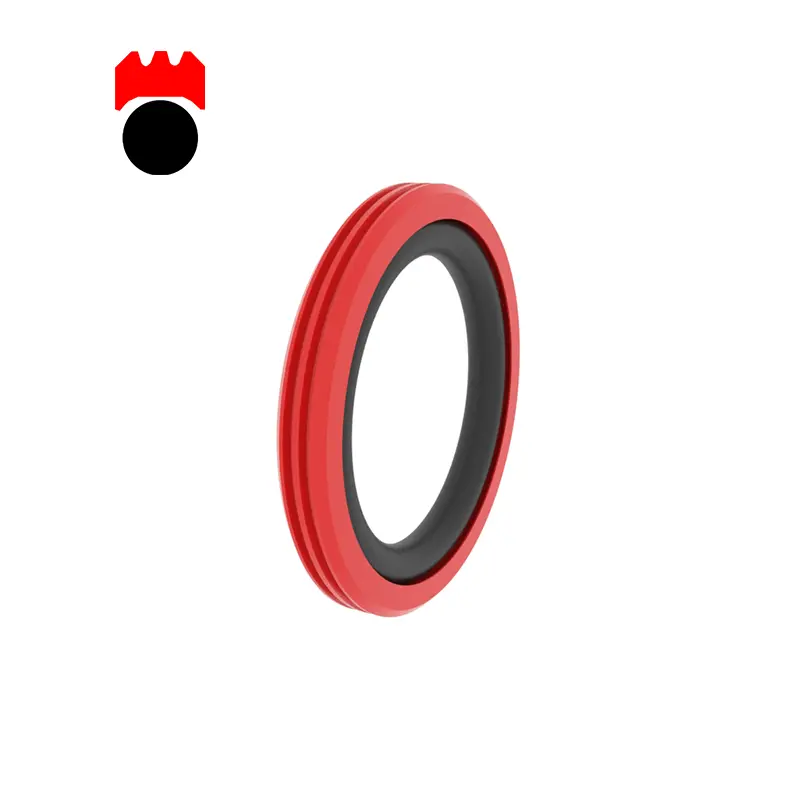

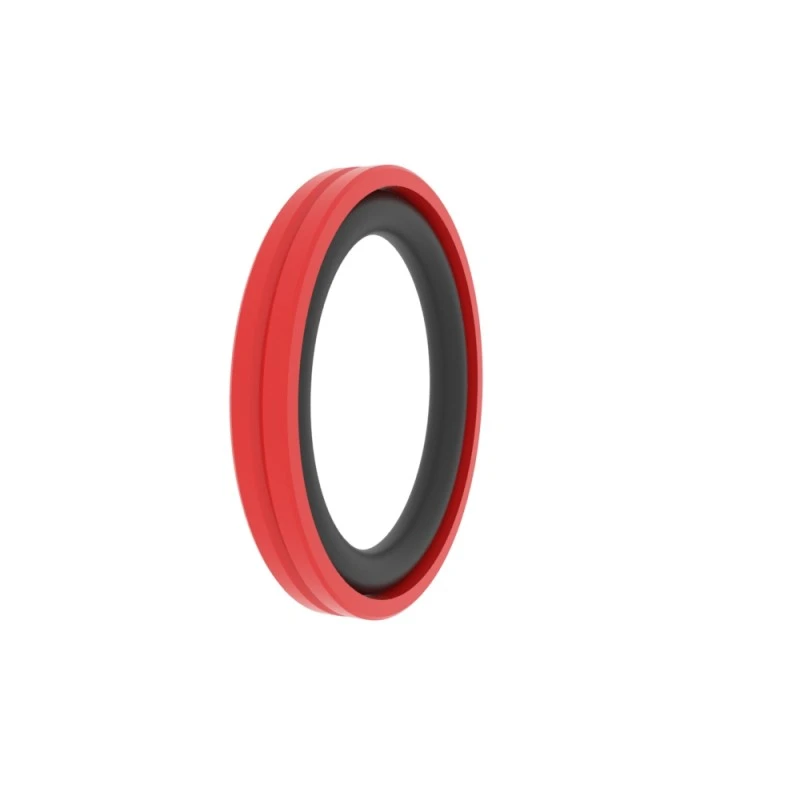

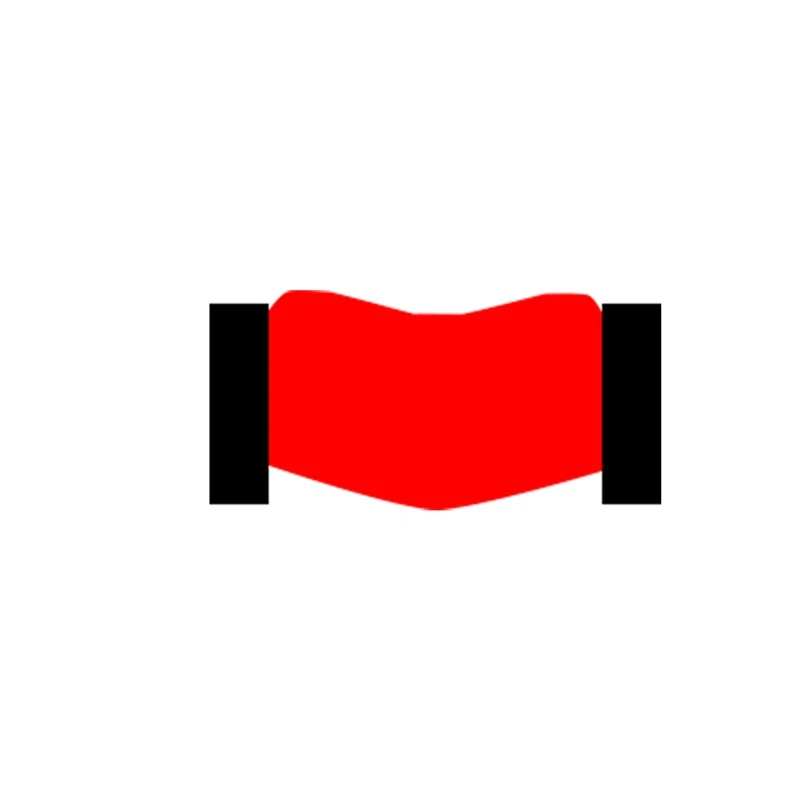

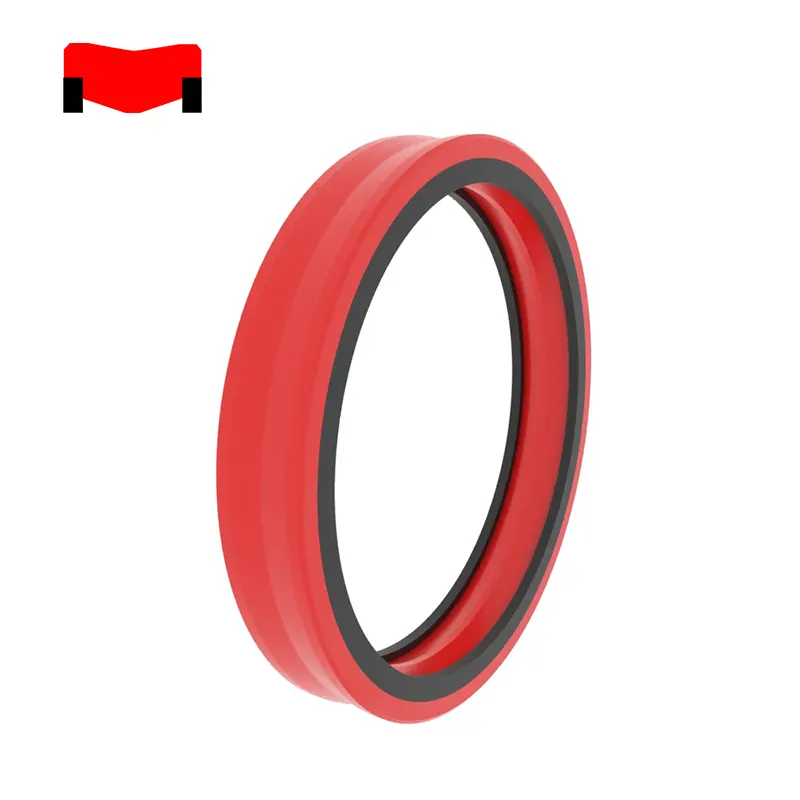

RCR103 Vrtatino tesnilo, dvojno delovanje, s podpornim obročem, boljši učinek tesnjenja pod visokim tlačnim rotacijskim tesnilnim pogojem.

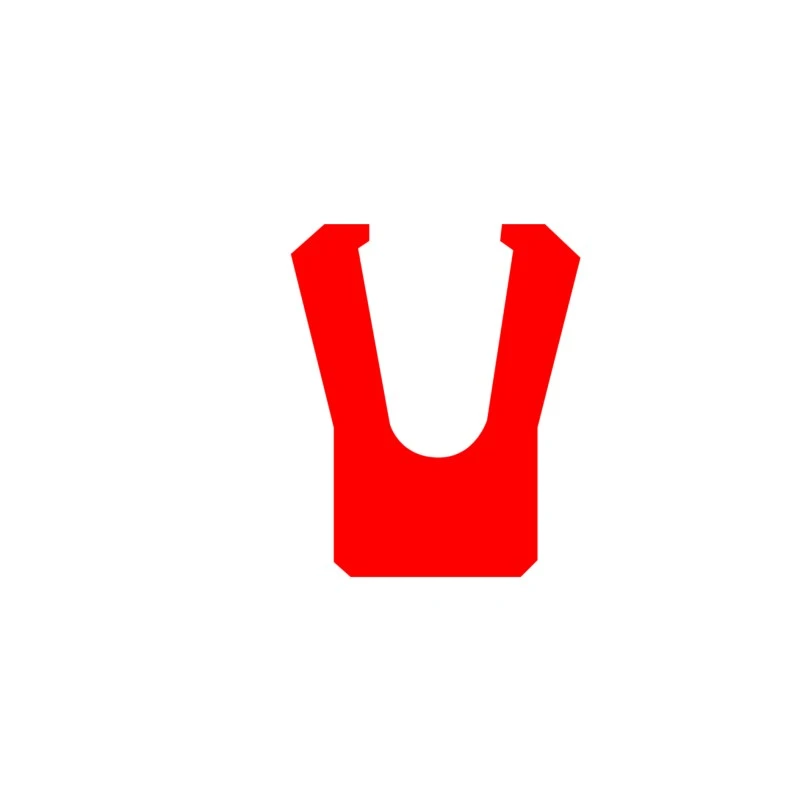

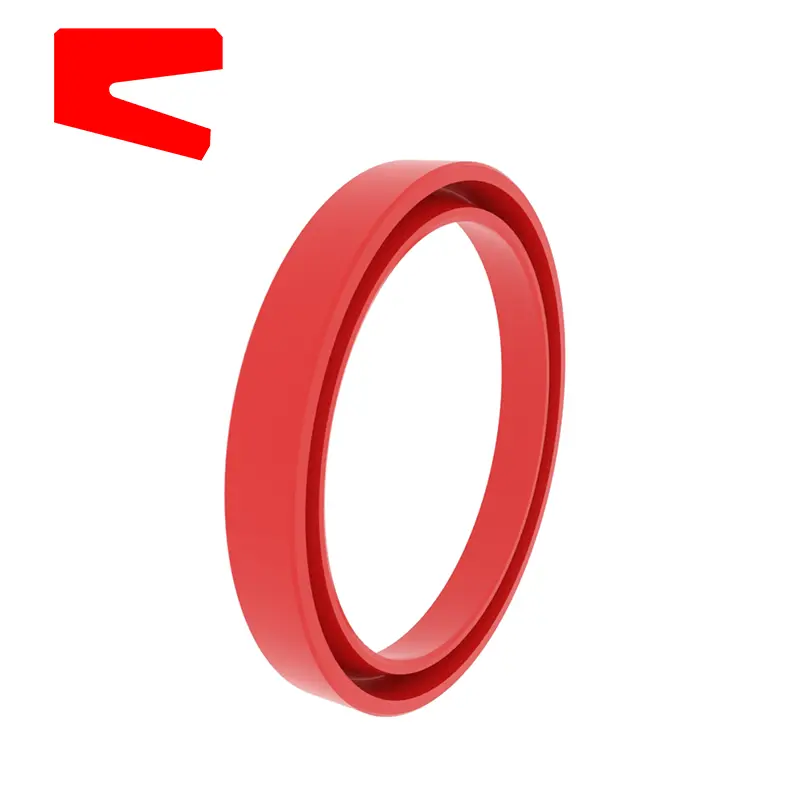

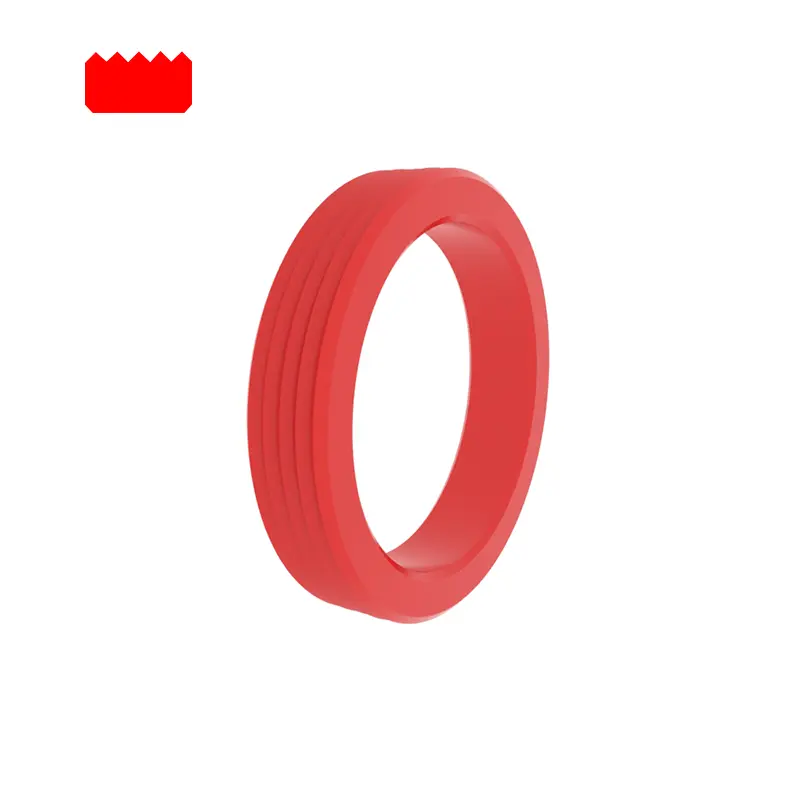

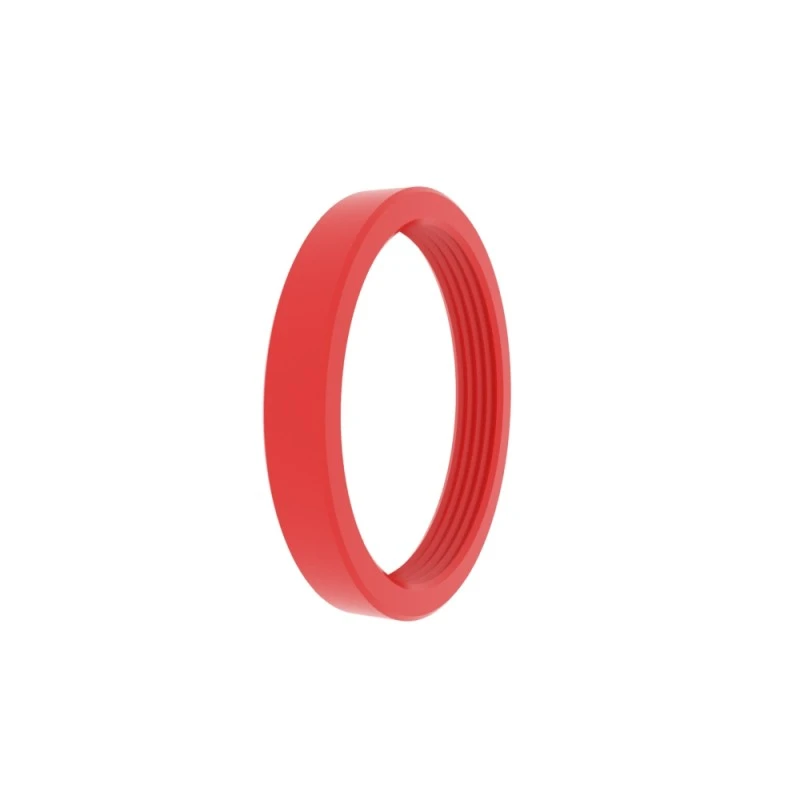

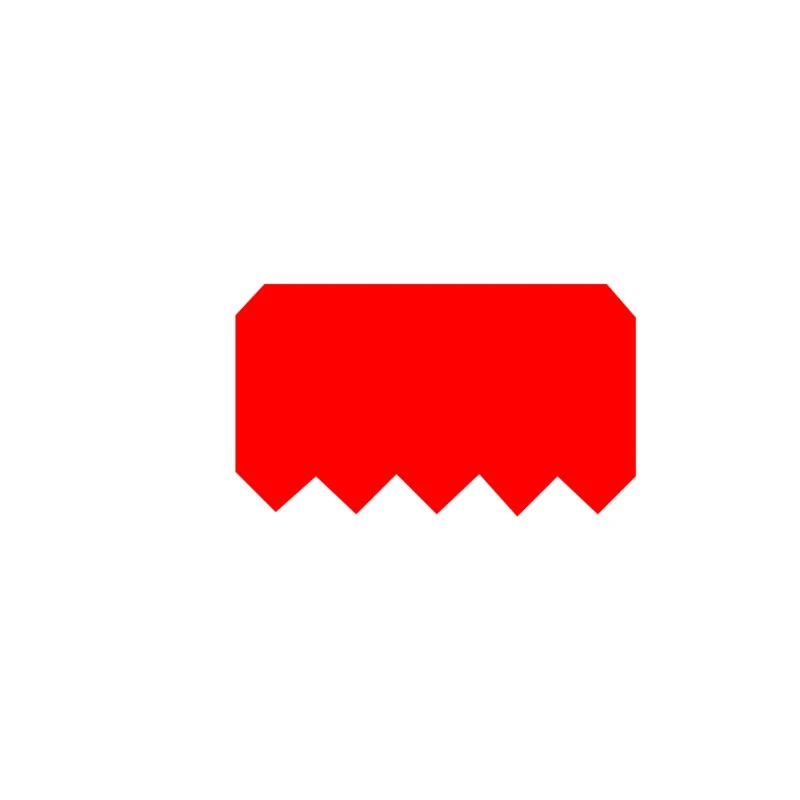

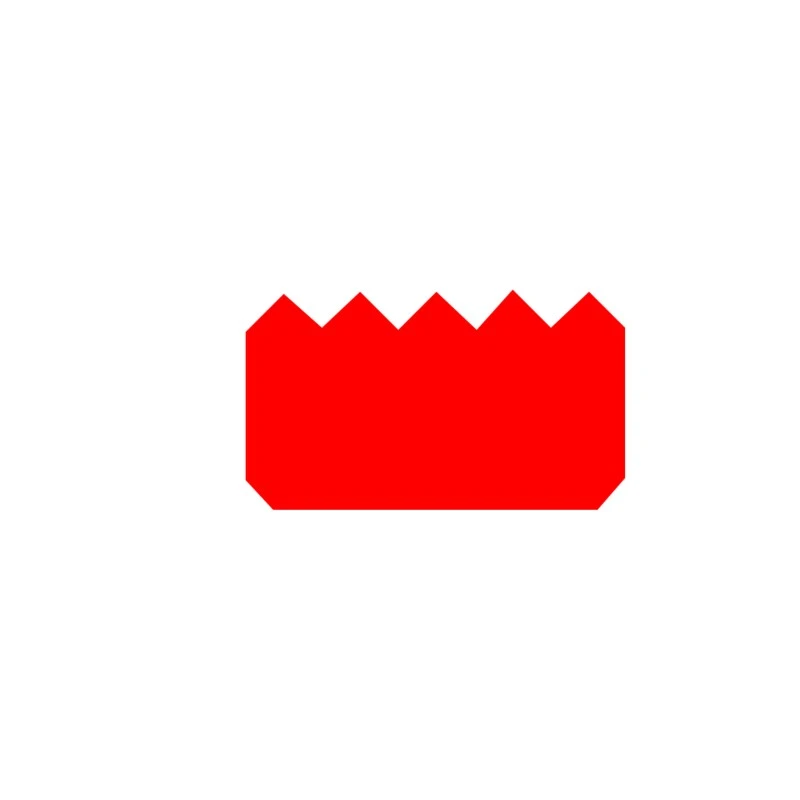

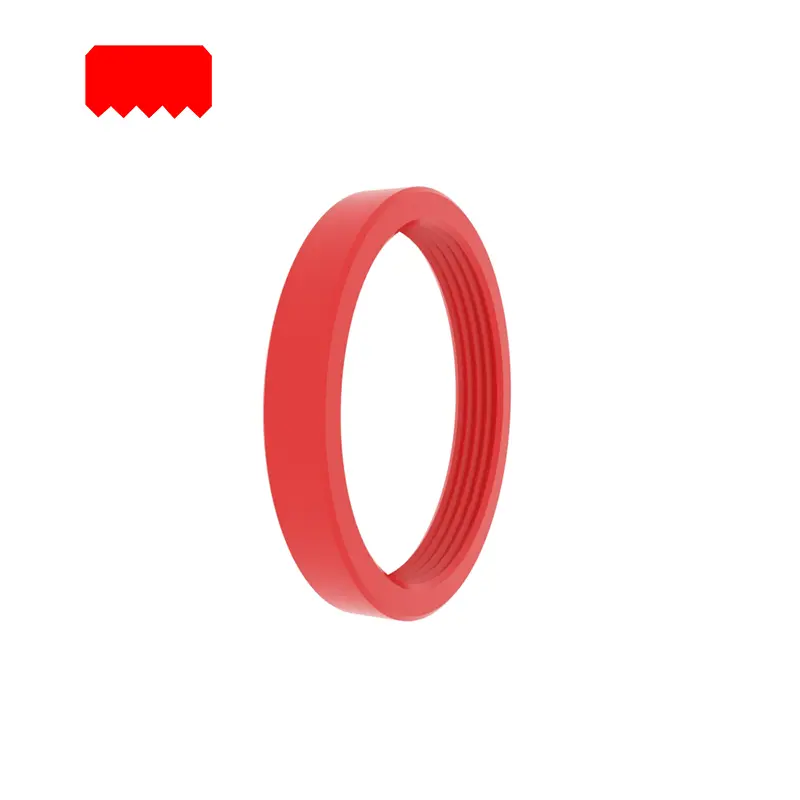

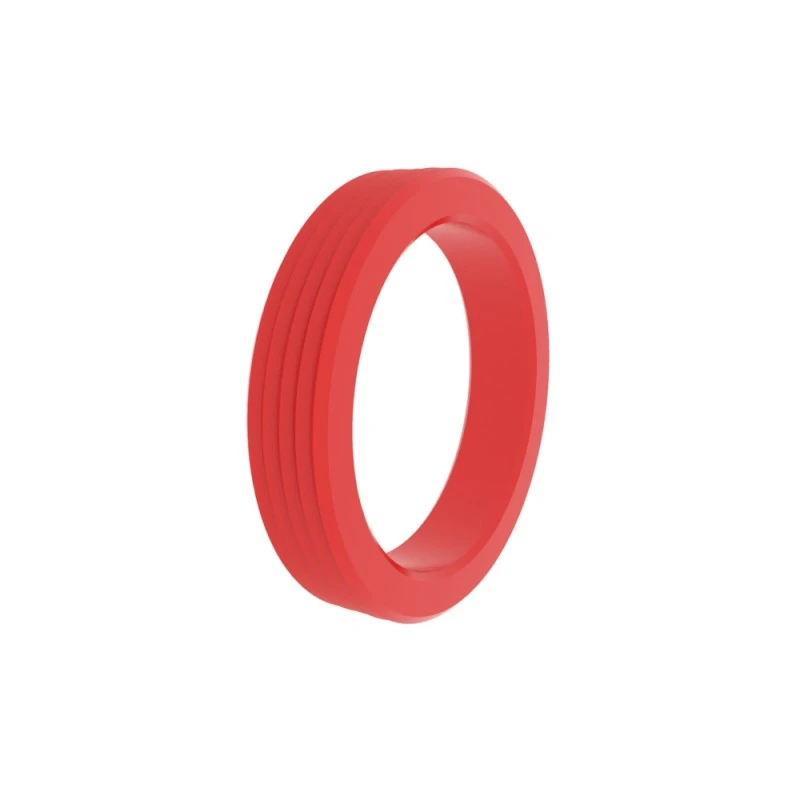

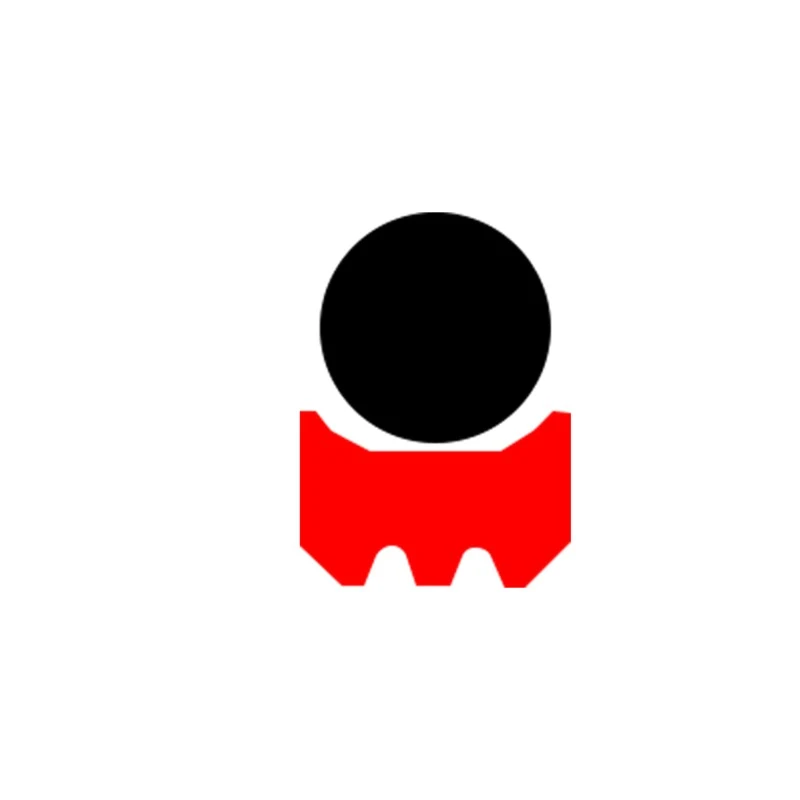

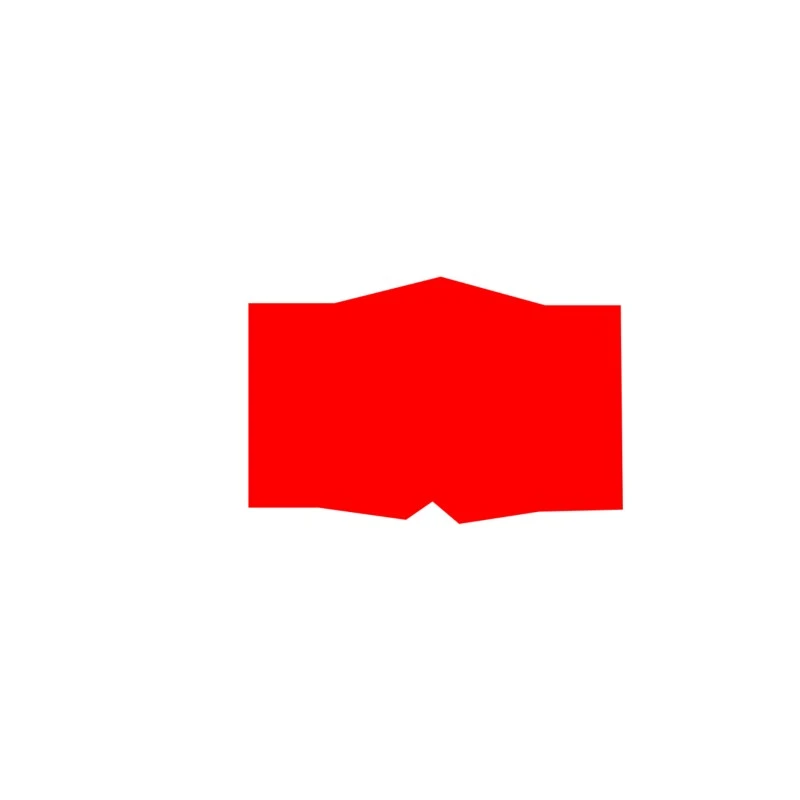

RCR104, RCR105 vrtljivo tesnilo, dvojno igranje, ozek utor, vgradnjo stabilnega utora in zobasti tesnilni površina.

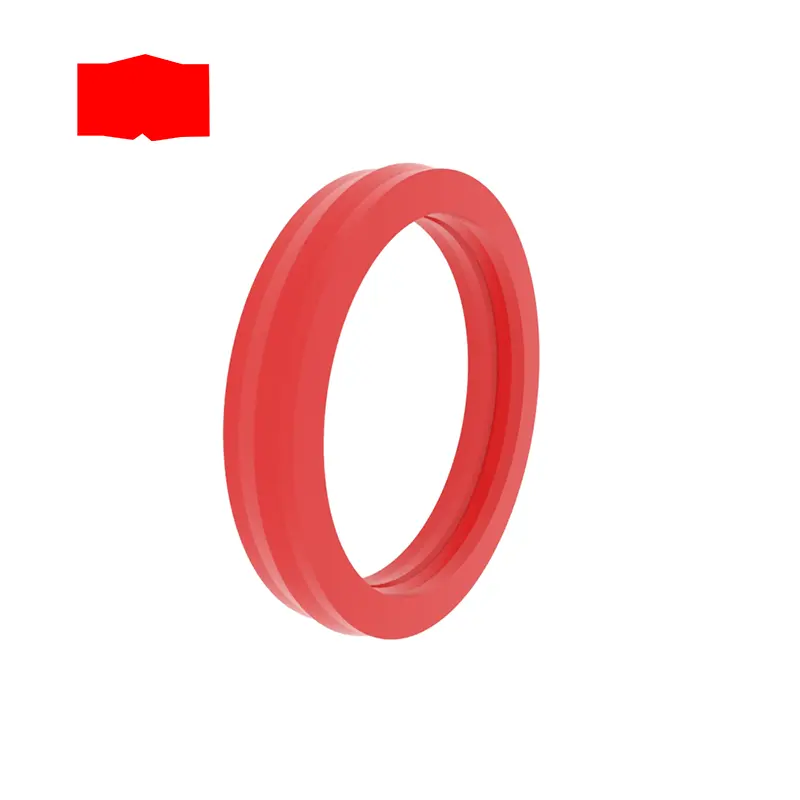

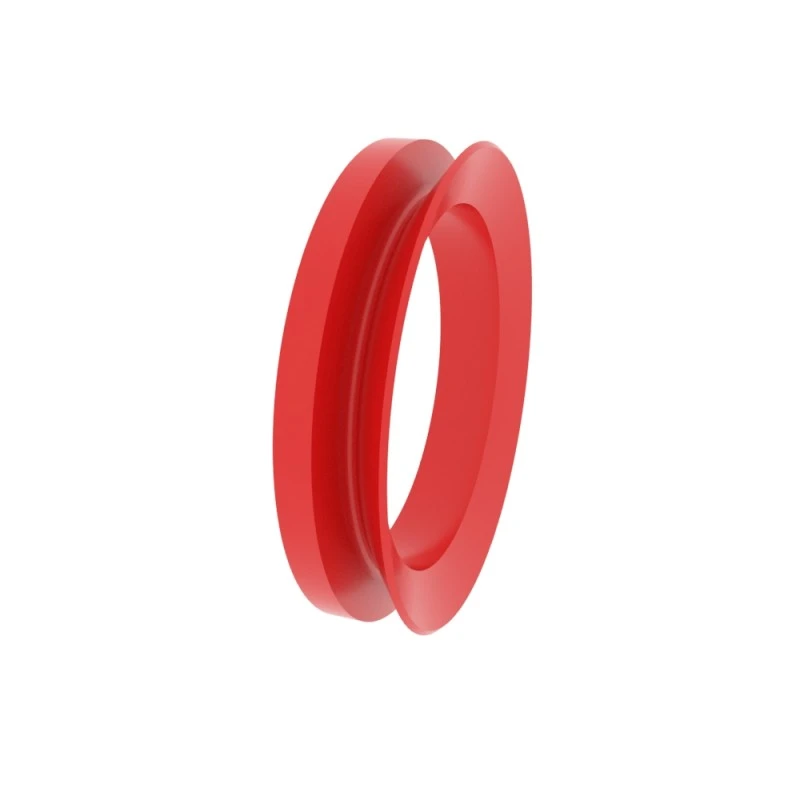

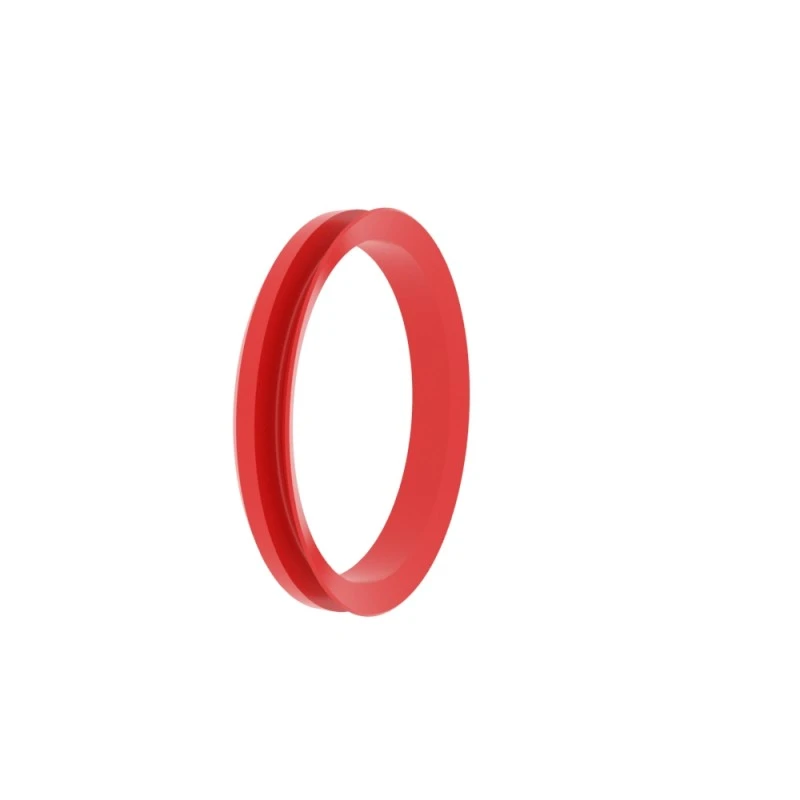

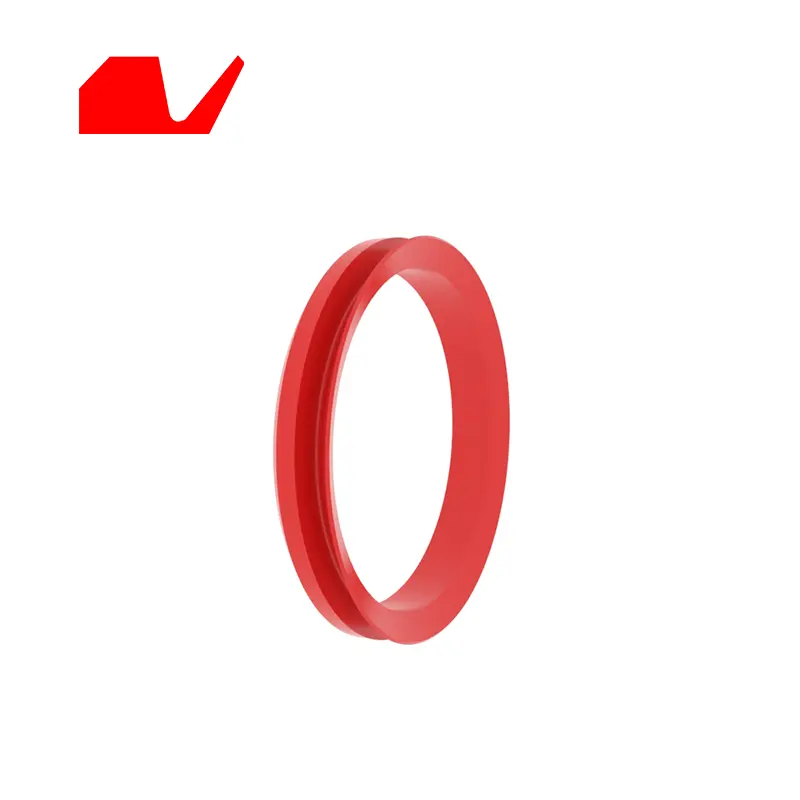

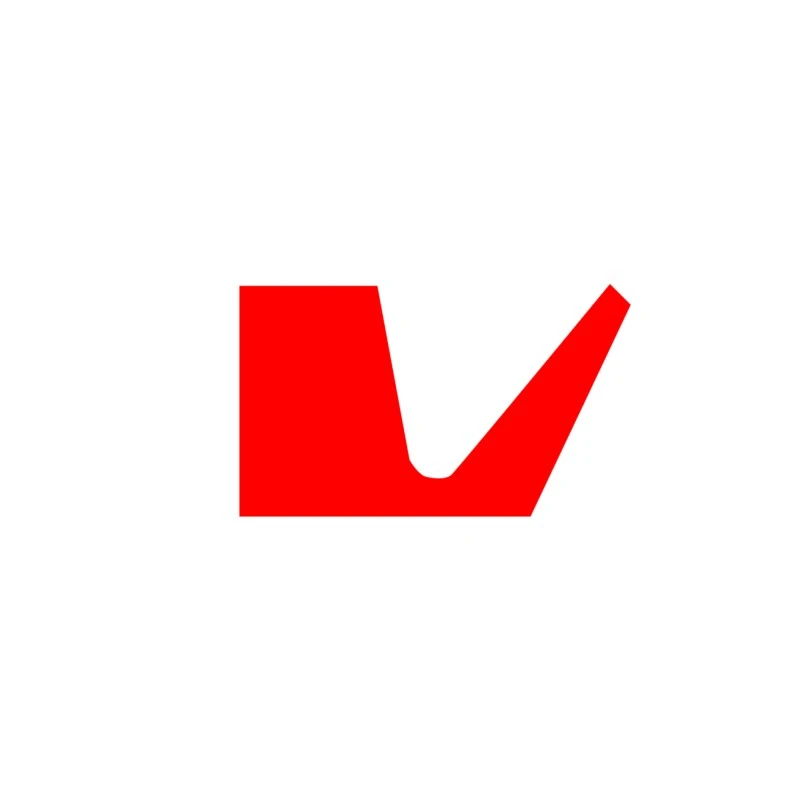

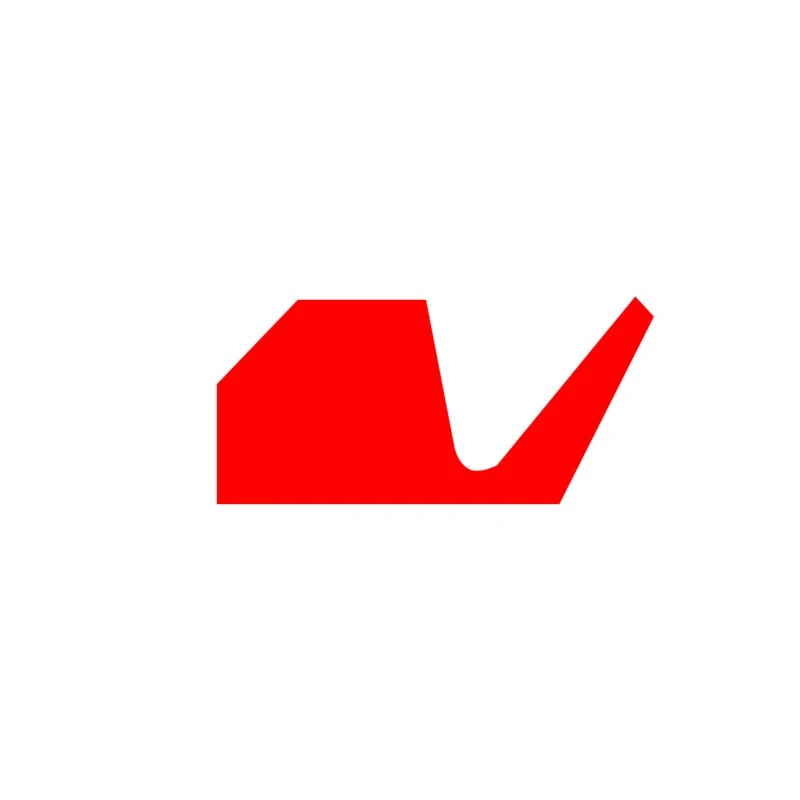

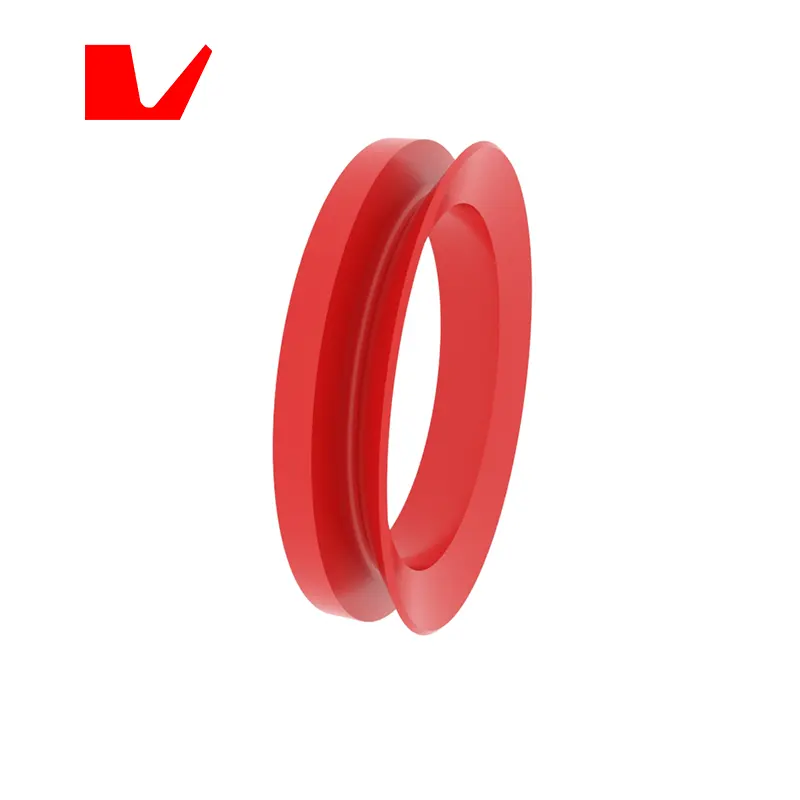

RCR106, RCR107 V rotacijsko tesnilo v obliki črke, aksialno gibanje, velik elastični modul, odpornost na trenje, prah, onesnaževala, brizganje vode, pljusk olja itd.

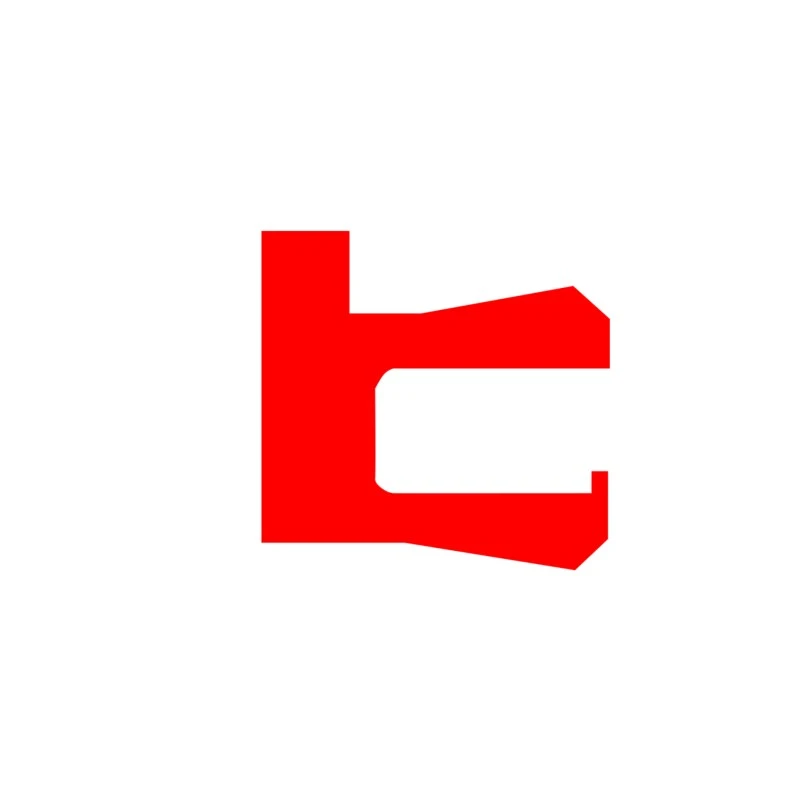

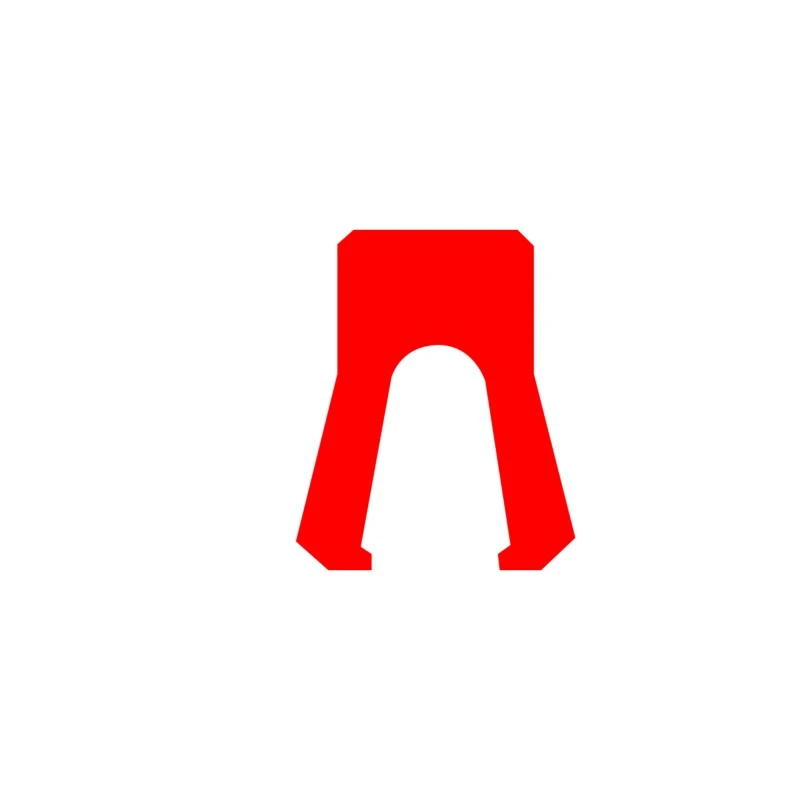

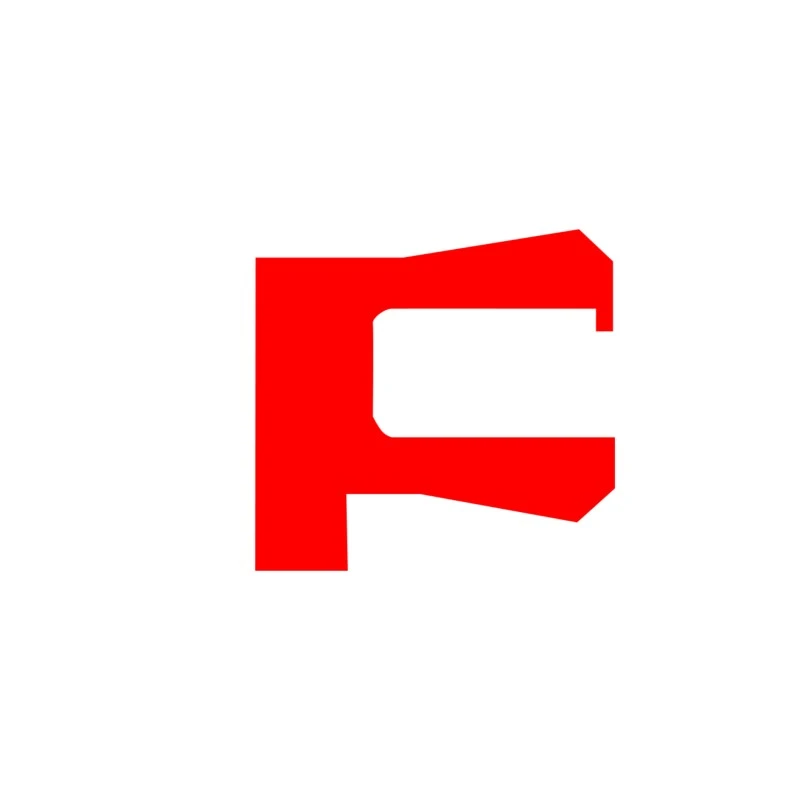

RCR108 Vrtalno tesnilo, enojna igra, brez vzmeti, motenj notranjih in zunanjih ustnic se določi v skladu z različnimi delovnimi pogoji.

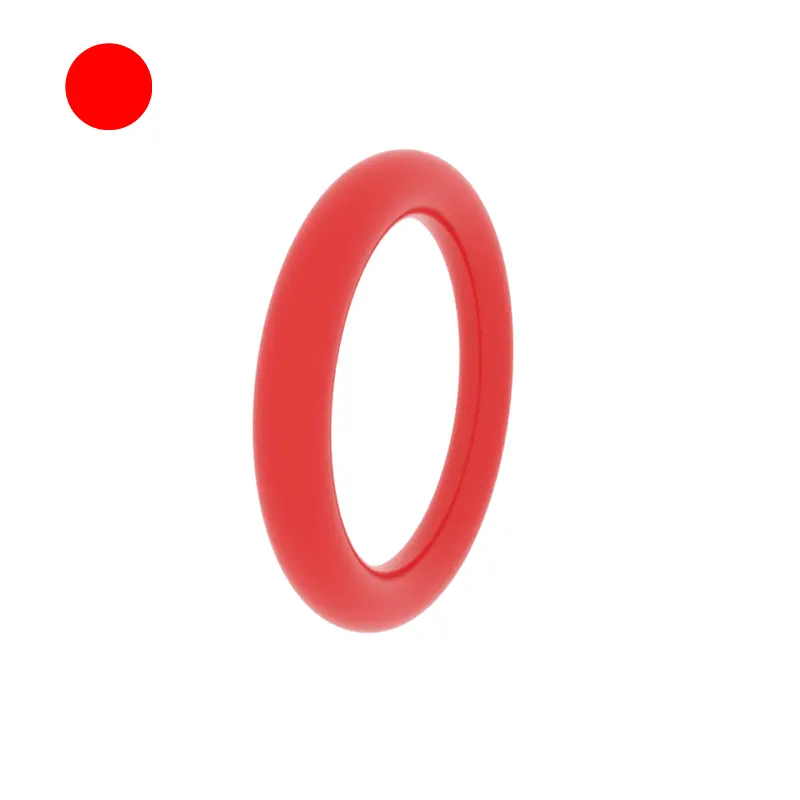

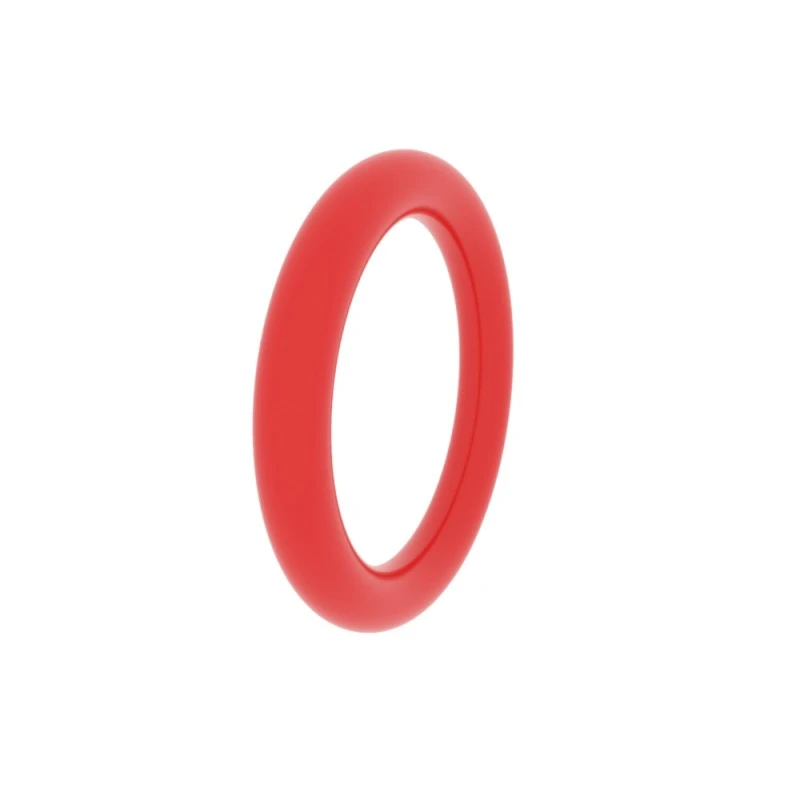

RCR109 O-obroč, elastični obroč, ki se večinoma uporablja za statično tesnjenje ali dinamično tesnjenje, fleksibilno temperaturno izbiro medija. Za podrobne utore glejte vzorec O-obroča.
RCR110 Rotacijsko tetrafluoroetilensko tesnilo za gred, dvojno igranje, primerno za ozke utore.
RCR111 Rotacijsko tetrafluoroetilensko tesnilo za luknjo, dvojno igranje, primerno za ozke utore.

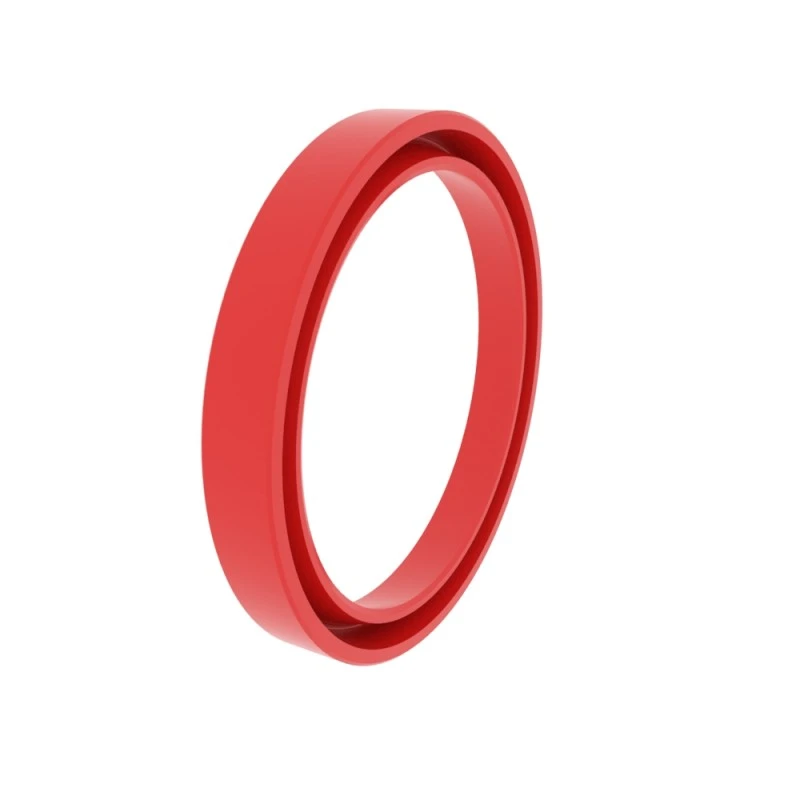

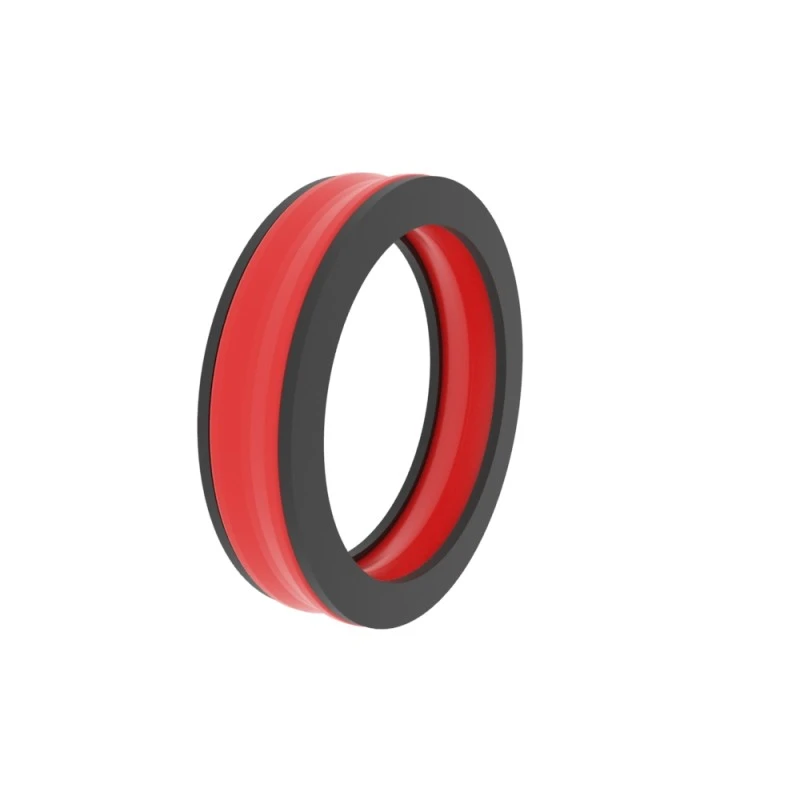

RCR112 Rotary Seal, dvojni igranje, ozek utor, primeren za mazane delovne pogoje.

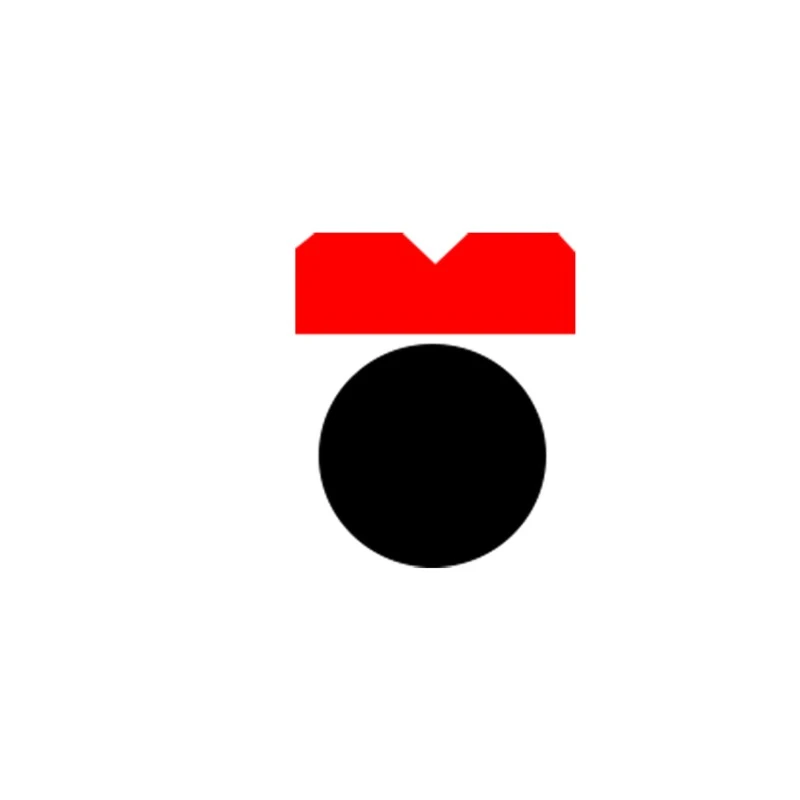

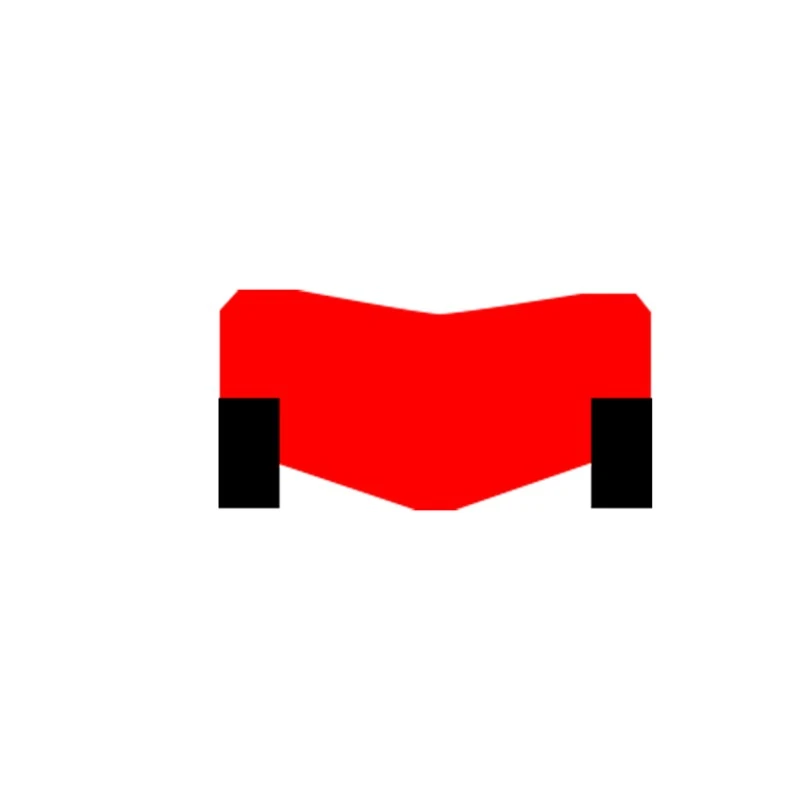

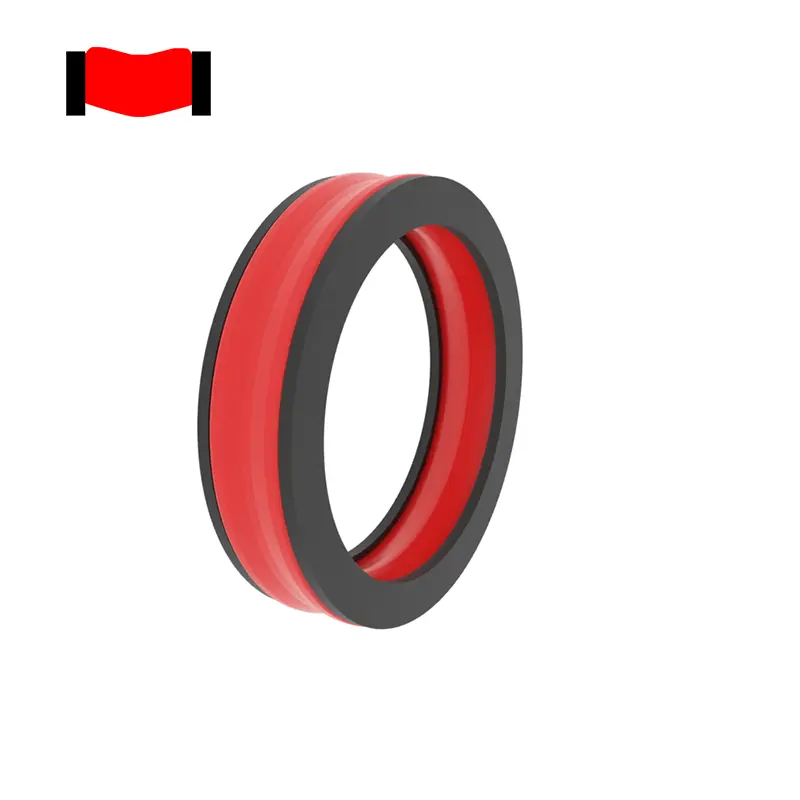

RCR113 Vrtatino tesnilo, dvojno delovanje, s podpornim obročem, vgradnjo stabilnega utora, kar omogoča večjo ekstruzijsko vrzel in tlak, ki se večinoma uporablja na vrtljivi gredi izkopne opreme.

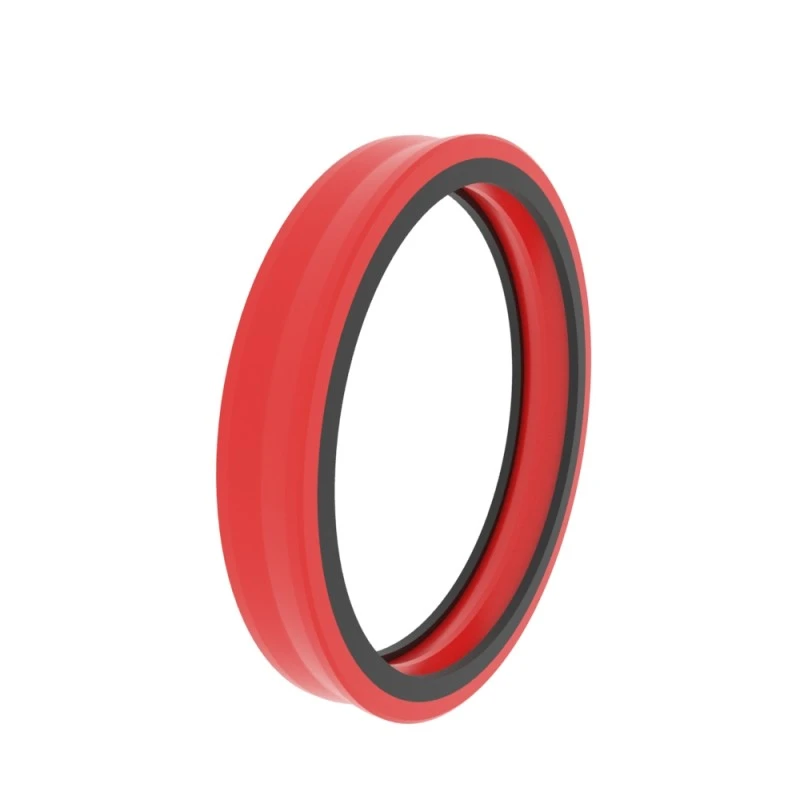

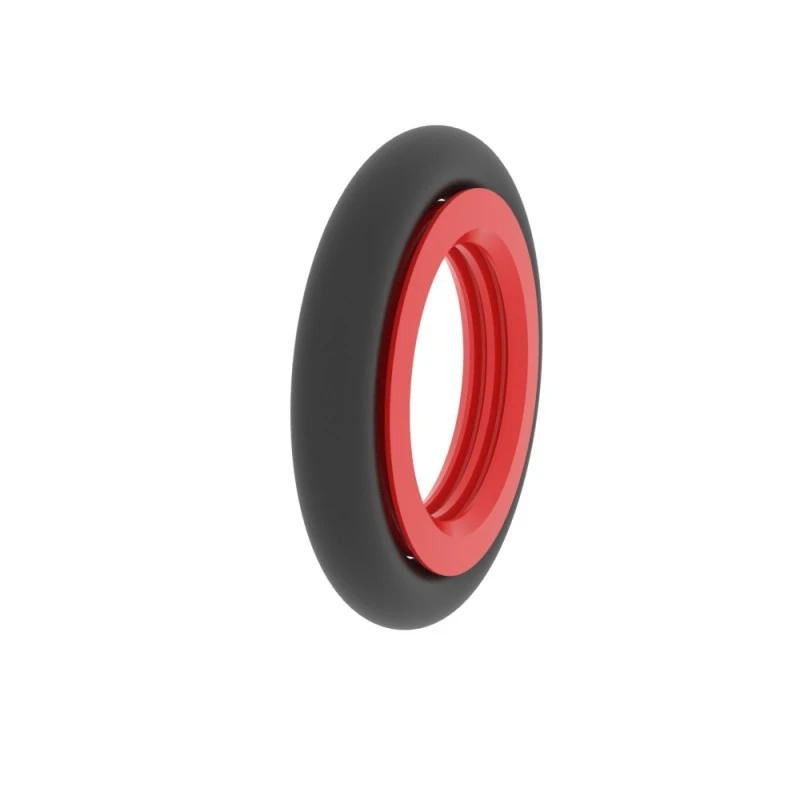

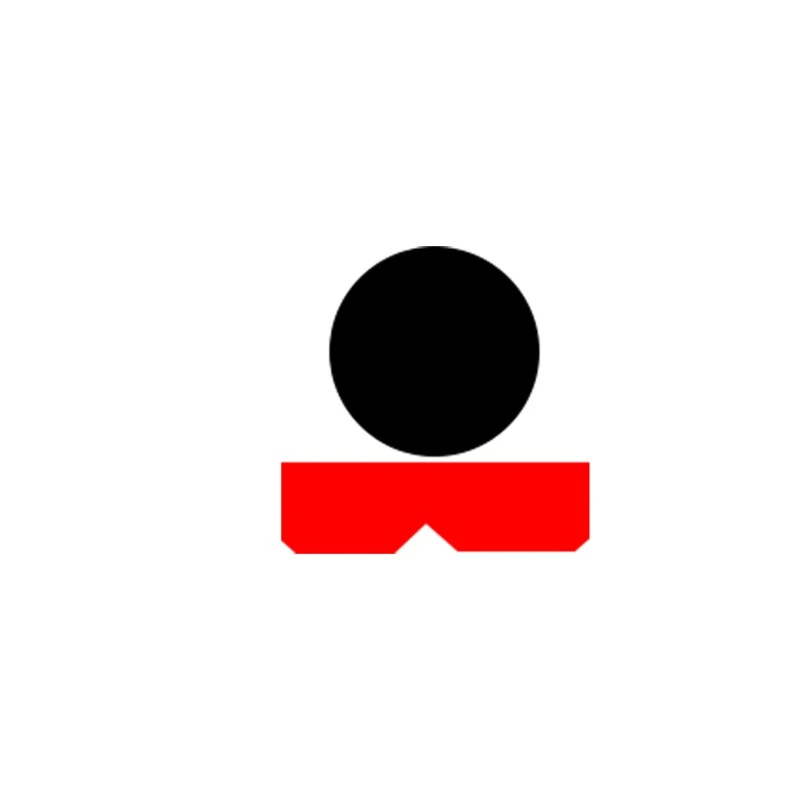

RCR115 Rotacijsko tetrafluoroetilensko tesnilo za gred, dvojno delovanje, nizko trenje, visok tlak proti strani, proti visoki temperaturni koroziji.

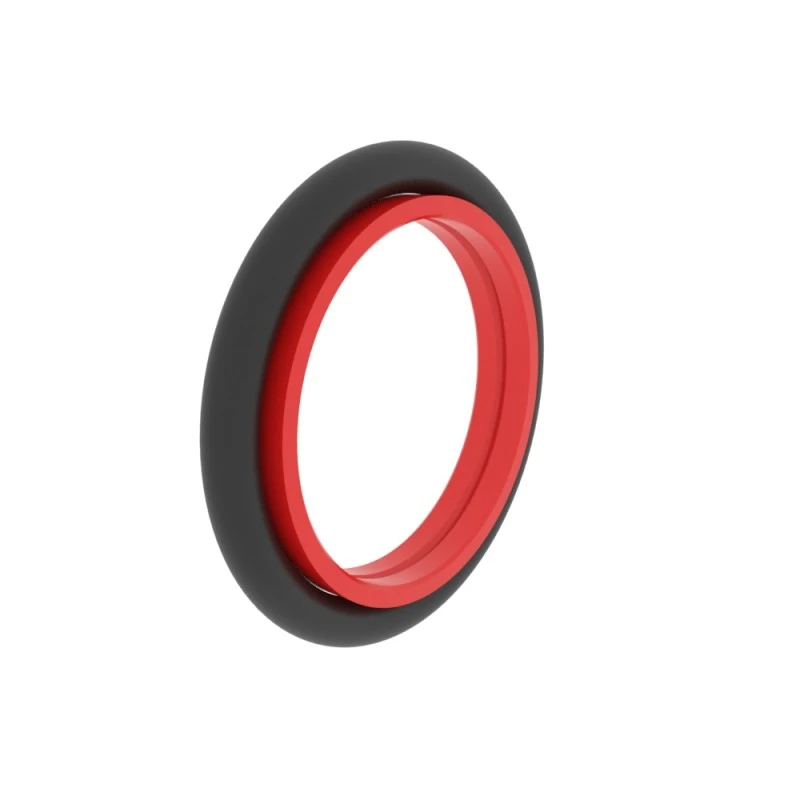

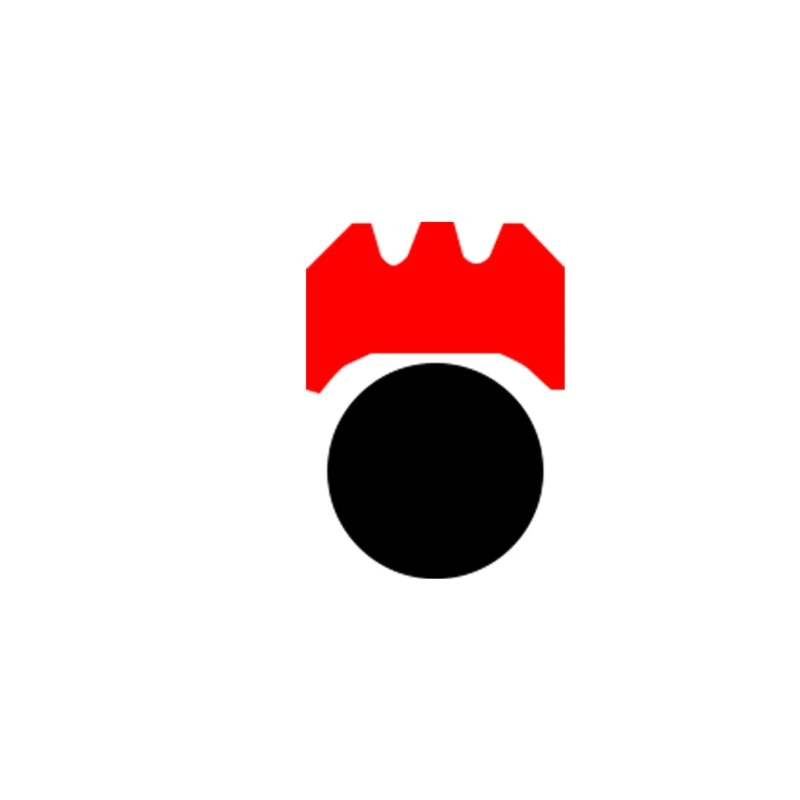

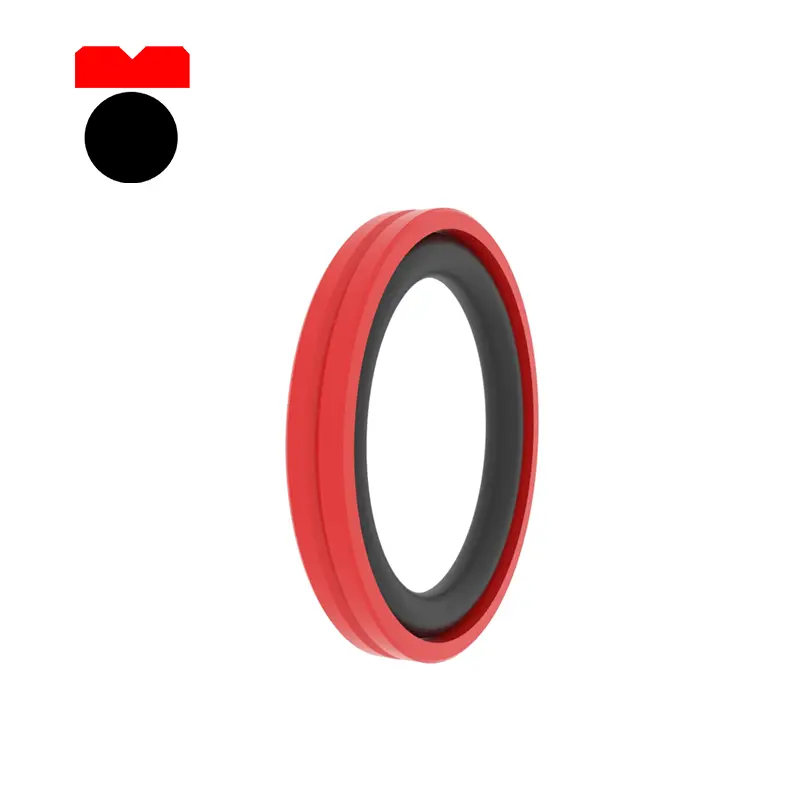

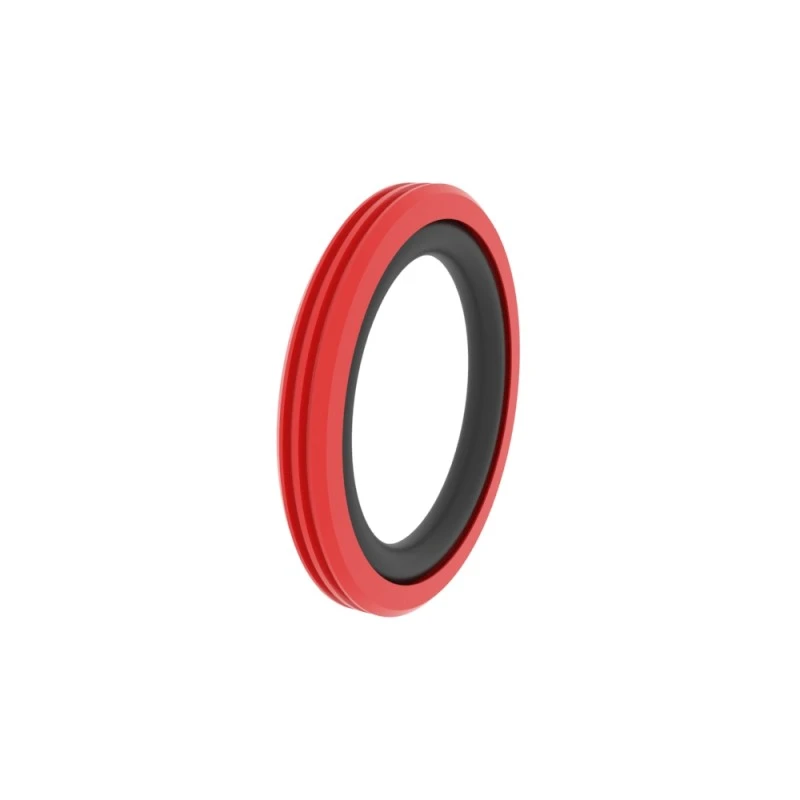

RCR116 rotacijsko tetrafluoroetilensko tesnilo za luknjo, dvojno delovanje, nizko trenje, protiviški visok tlak, proti visoki temperaturni koroziji.

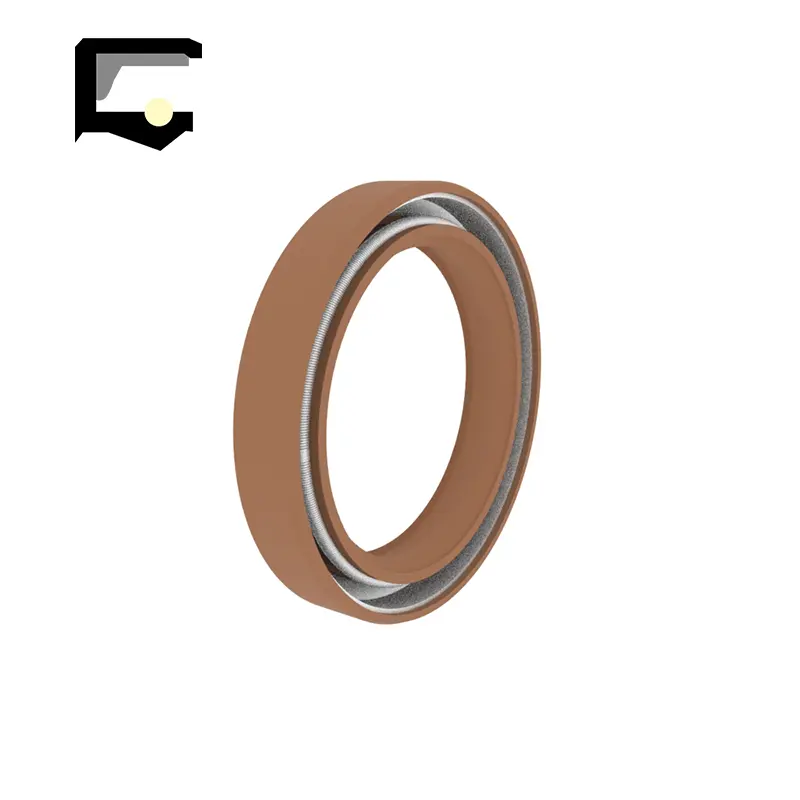

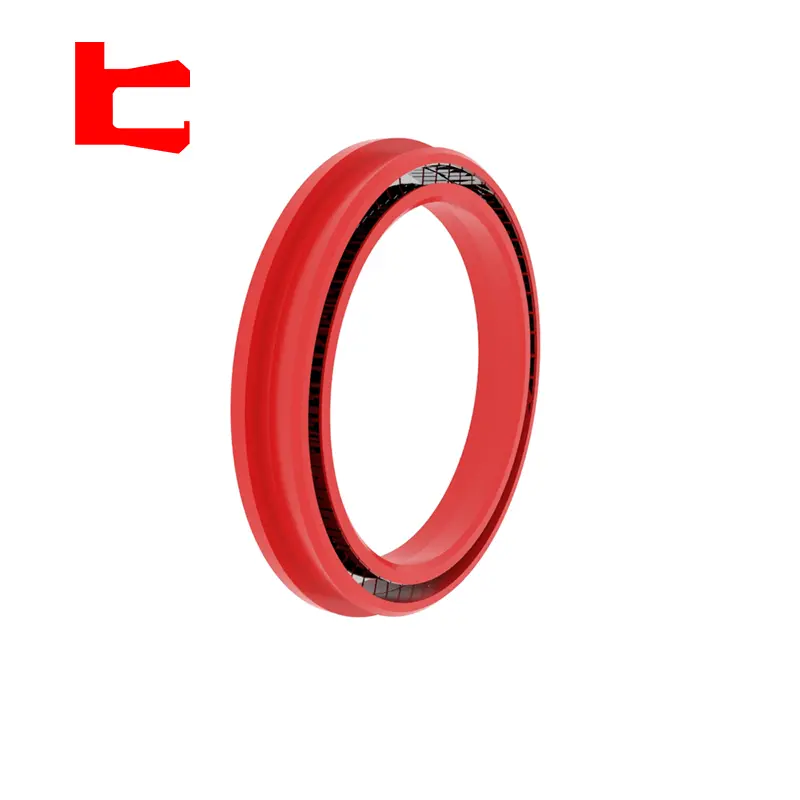

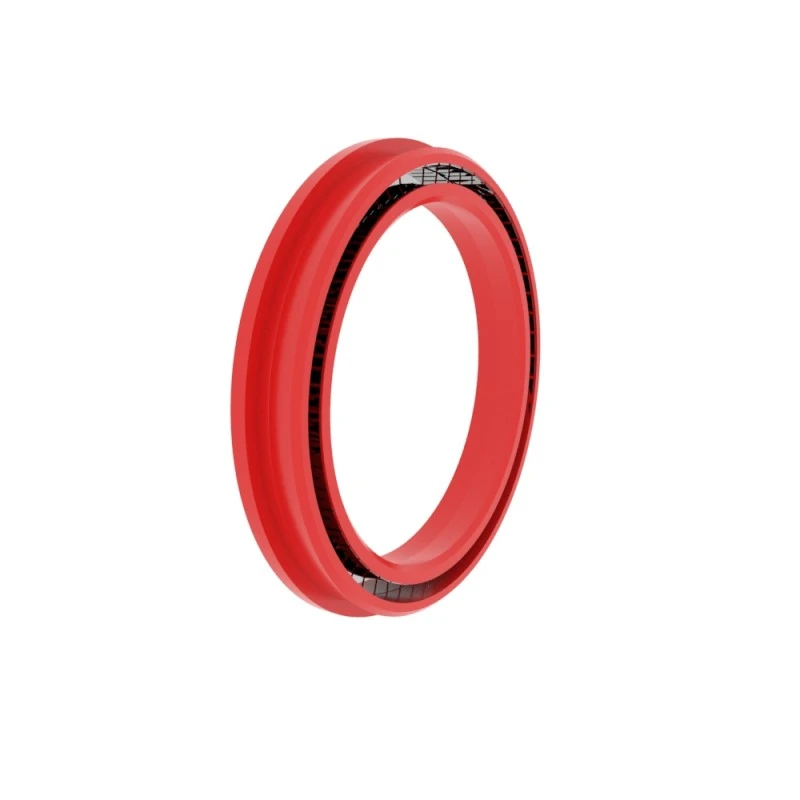

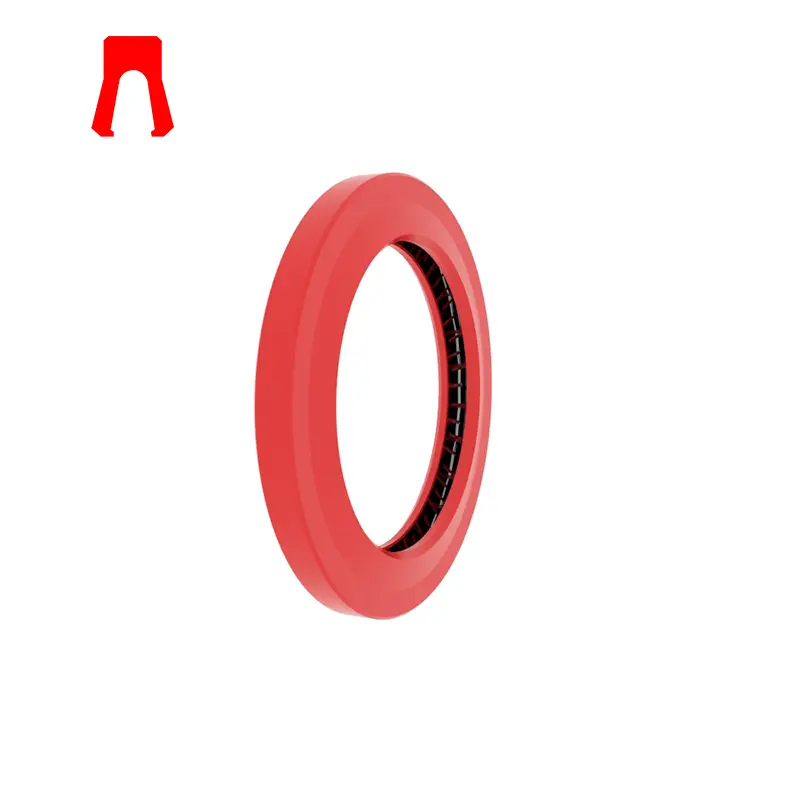

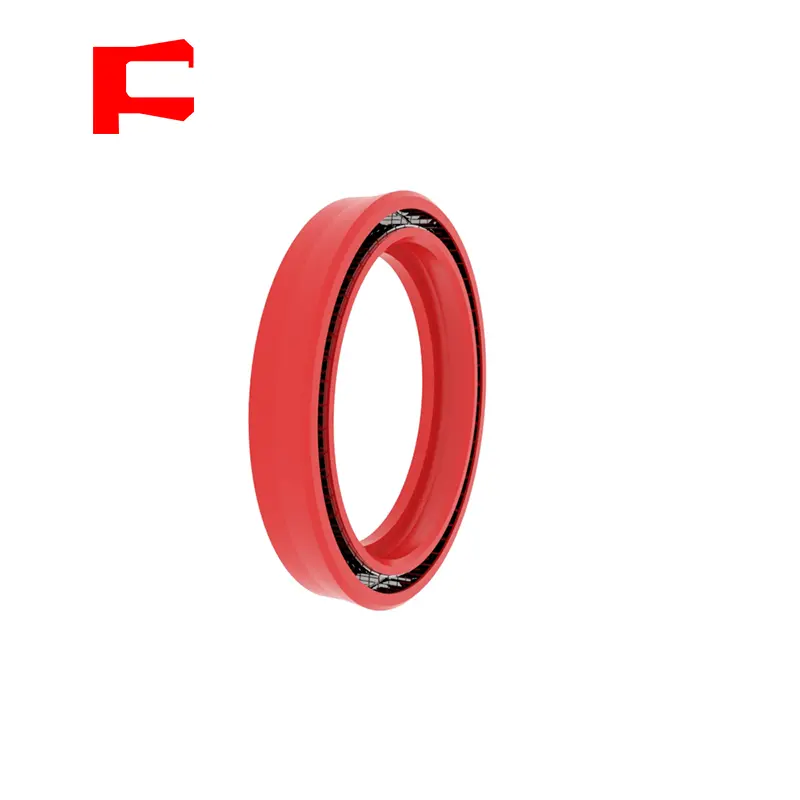

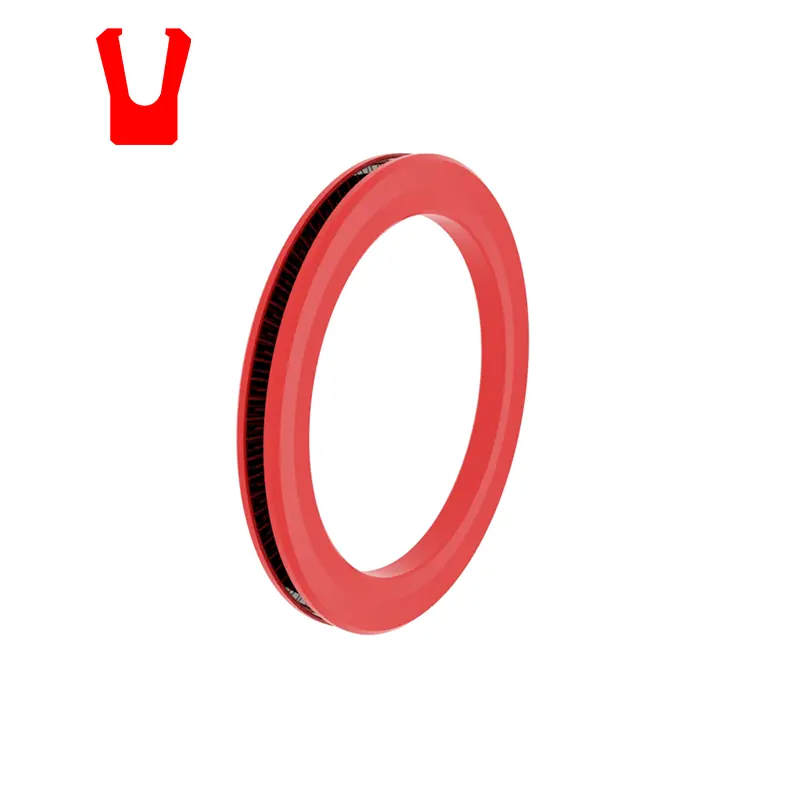

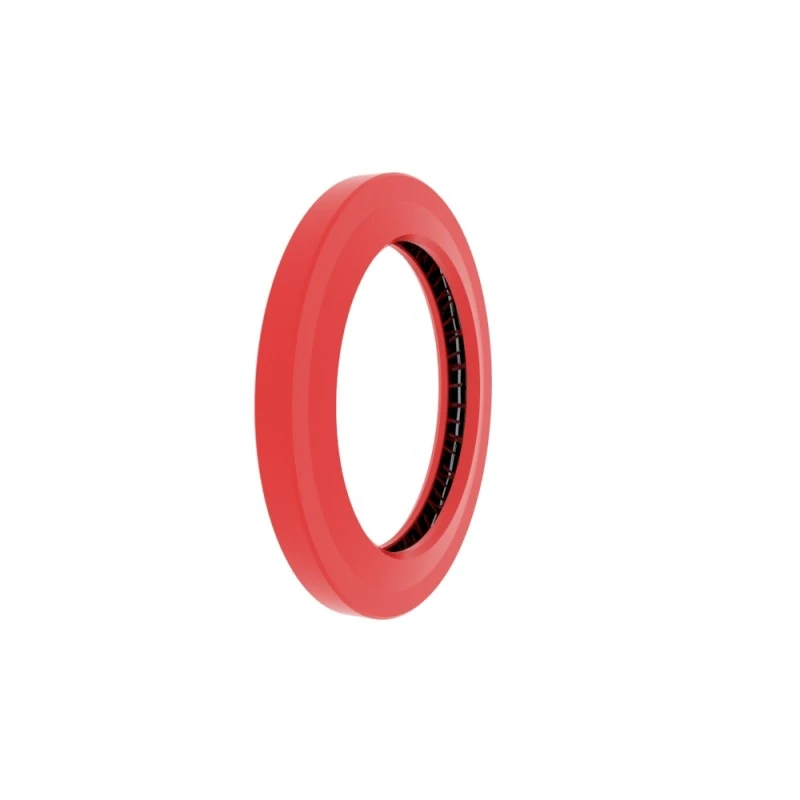

RCR117, RCR121 Rotary PTFE tesnilo, z Mander Springom, enojnim delovanjem, visoko temperaturno korozijsko odpornostjo, primerno za razmeroma veliko hitrost in visok tlak.

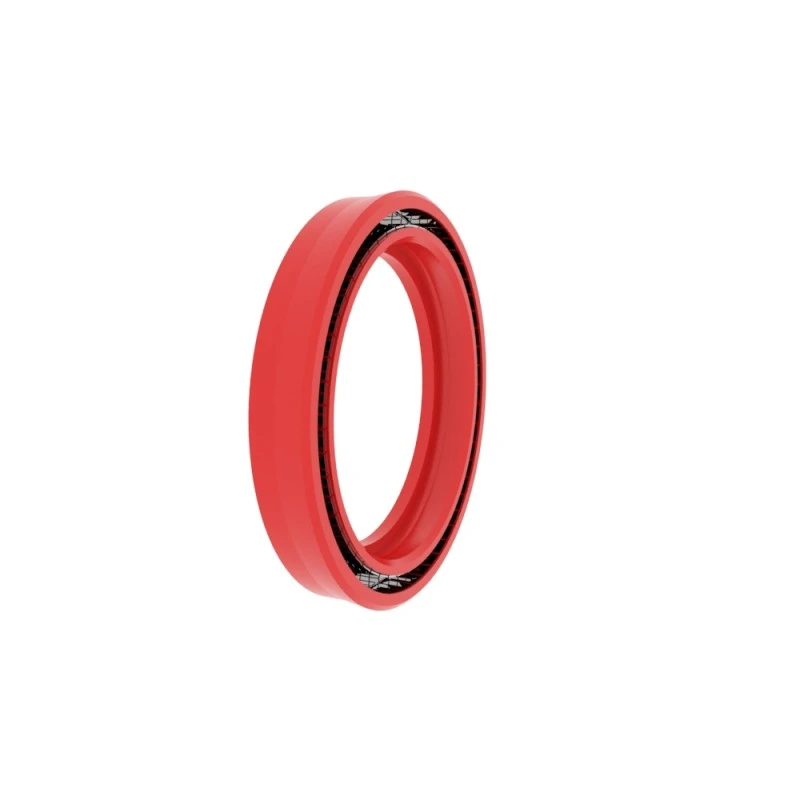

RCR118 END PTFE vrtljivo tesnilo, z Mander Spring, enojno igranje, visoko temperaturno korozijsko odpornost, ki se večinoma uporablja v kemični industriji.

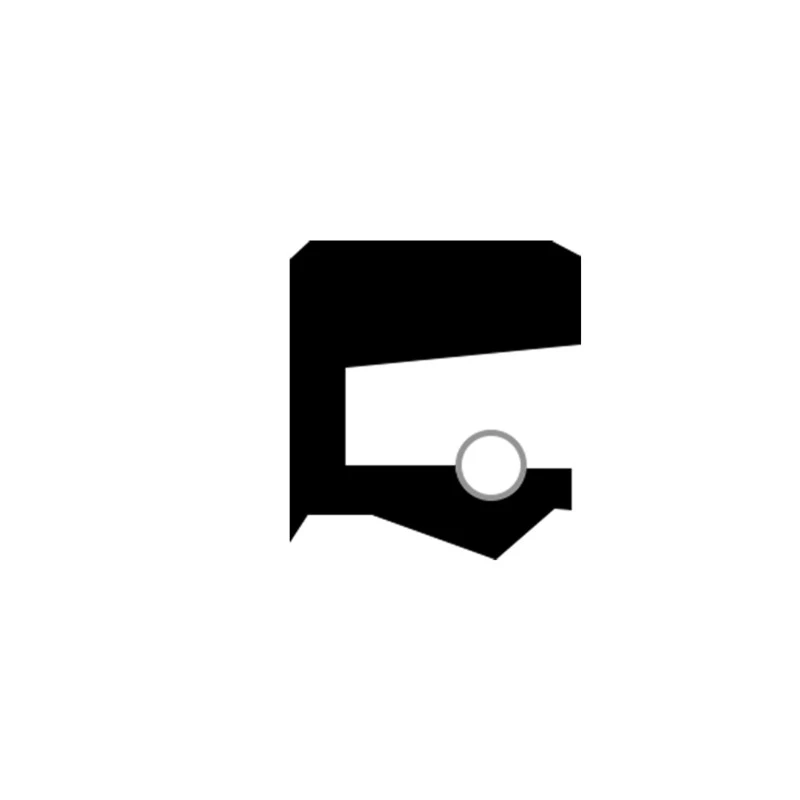

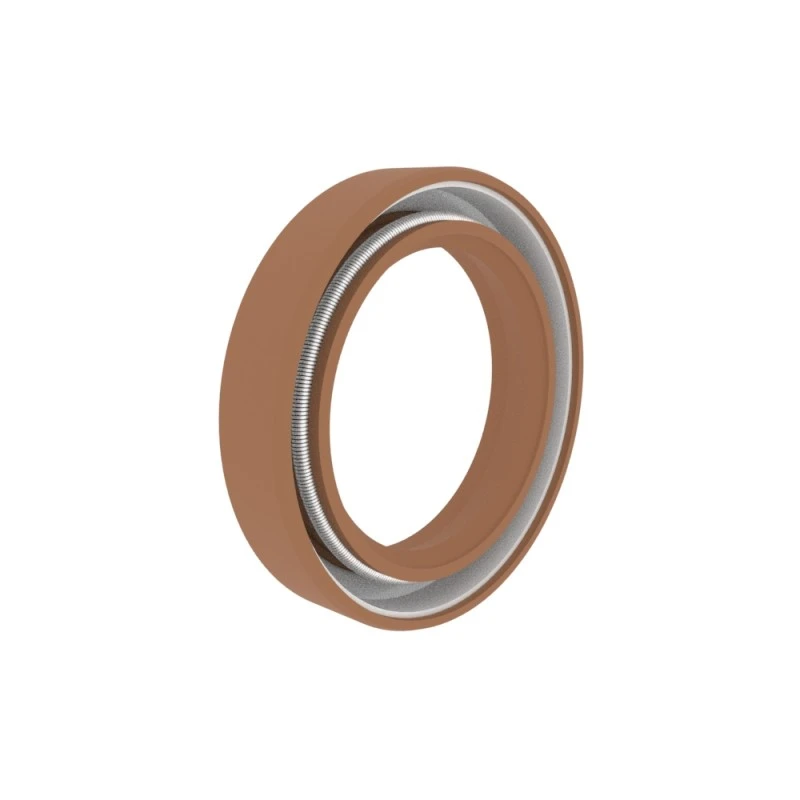

RCR119 Rotacijsko skeletno enotno tesnilo za ustnice, enojna igra, aksialna namestitev odprtega žleba, široko uporabljena, večinoma uporabljena kot zaščitni element za ležaje.
RCR201, RCR202 Rotary Skeleton dvojna pečat za ustnice, enojna igra, s pomočjo prahu, odporna na prah, aksialnim odprtim utorjem, ki se široko uporablja, večinoma uporabljena kot zaščitni element za ležaje.

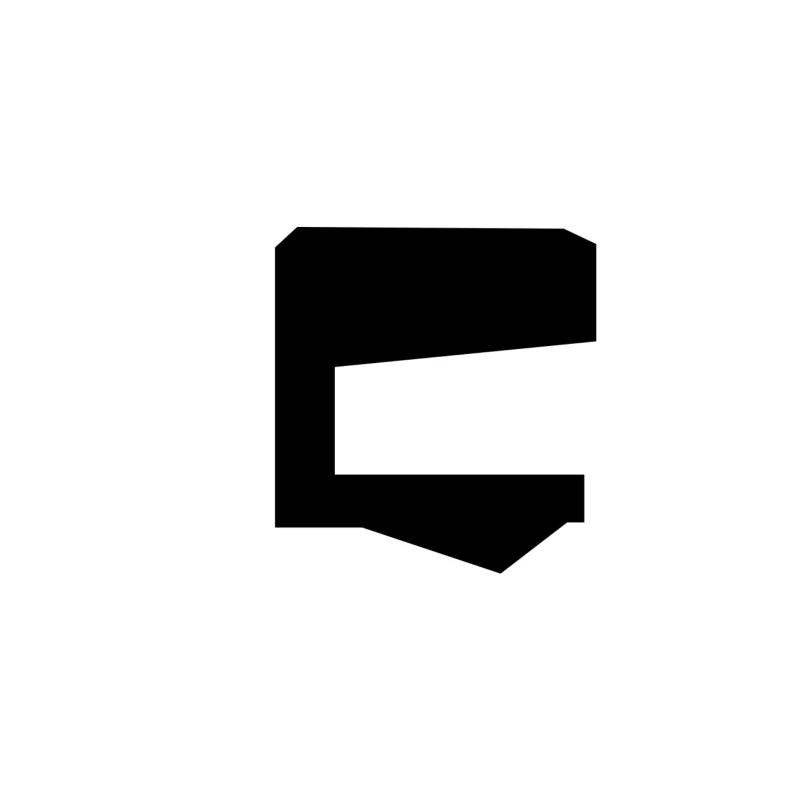

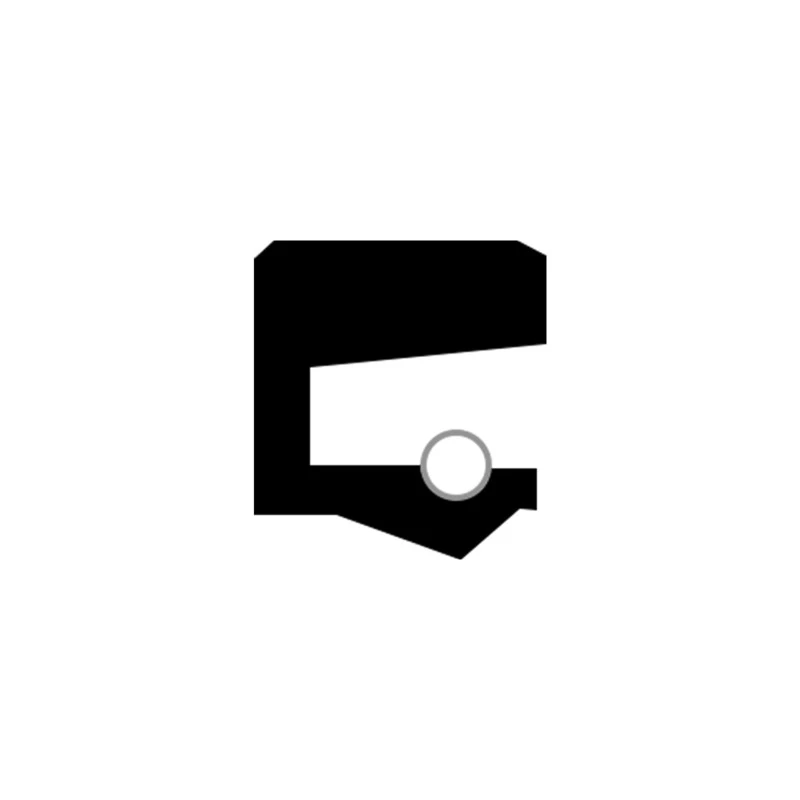

RCR203, RCR204 Rotacijsko okoljsko pečat brez ustnic, enojna igra, osna odprt utor fiksne namestitve, ki se večinoma uporablja v težkih panogah, kot sta metalurgija in ladjedelništvo.
RCR205 Cut-off Rotary Skeleton Enly Lip SEAL, enojna igra, osna odprta utorska pritrdilna namestitev, ki se večinoma uporablja v težkih panogah, kot sta metalurgija in ladjedelništvo.

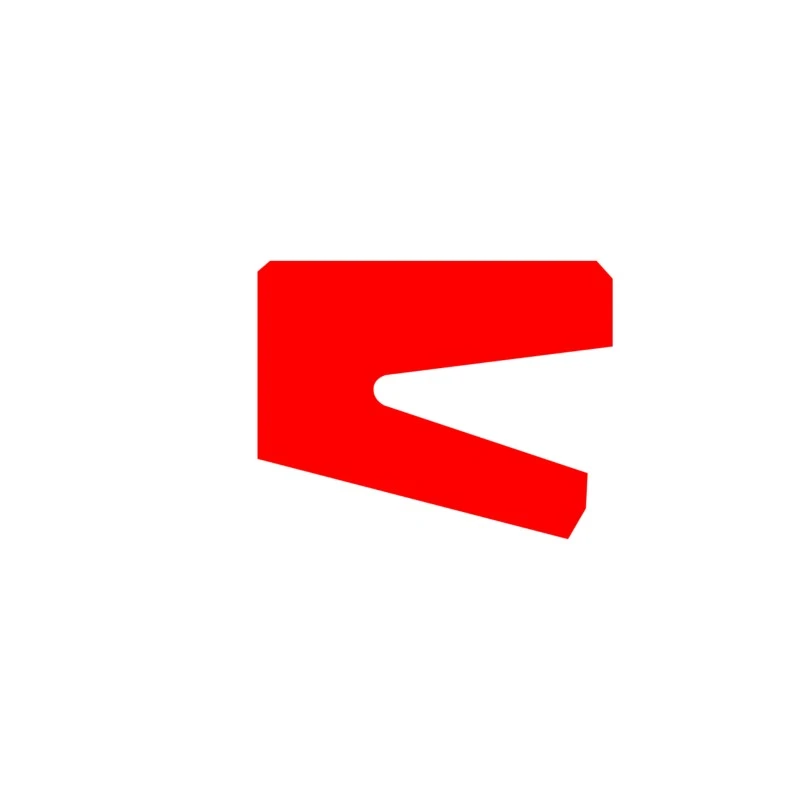

RCR206, RCR207 Cut-Off Rotary Frayless Enojna ustnica, enojna igralska, osna odprta pritrdilna namestitev, ki se večinoma uporablja v težkih panogah, kot sta metalurgija in ladjedelništvo. Primerno za tesnjenje z nizko hitrostjo, tesnilni medij je mast na osnovi litija.
Funkcije in aplikacije izdelka:
Glavne aplikacije
Vrtenje vrtljivih tesnil so primerne za vrteče se tesnjenje konca gredi, vrteče se tesnjenje gredi, bagerji, grabilniki, vrtljivi sklepi, vrtljivi distributerji, ta vrsta tesnila pa se pogosto uporablja v naftni in kemični industriji
Prednosti
Vrtilna vrtljiva tesnila imajo širok razpon prilagodljivih medijskih in temperaturnih razponov, dober učinek tesnjenja, visoko tlačno odpornost, majhna velikost preseka, hidravlično odpornost na olje, nizko trenje in pojav brez palice.
RCR101
Velikost naročila
Φd ...... Zunanji premer
Φd ...... notranji premer
L ...... Groove širina
|
Površinski zaključek |
R tmax (μm) |
Ra (μm) |
|
Drsna površina, ki ustreza gumijastim/poliuretanskim tesnilom Drsna površina, ki ustreza PTFE tesnilom |
≤2.5
≤2 |
≤0.1-0.5
≤0.05-0.3 |
|
Utor dno Groove stran |
≤6.3 ≤15 |
≤1.6 ≤3 |
|
Razmerje dolžine podpornega profila TP |
50%-95% |
|
|
Toleranca |
|
|
Φd |
f8 |
|
Φd |
H8 |
Primer naročanja
Model: RCR101
Velikost utora: 100x115x8
Material: NBR/POM
Vrsta tesnila: RCR101, RCR102
Glavna uporaba: Primerno za vrtenje tesnjenja konca gredi
Prednosti: Primerna za širok razpon medijev, široko temperaturno območje in dober tesnjeni učinek
Material: poliuretan, guma/polioksimetilen
|

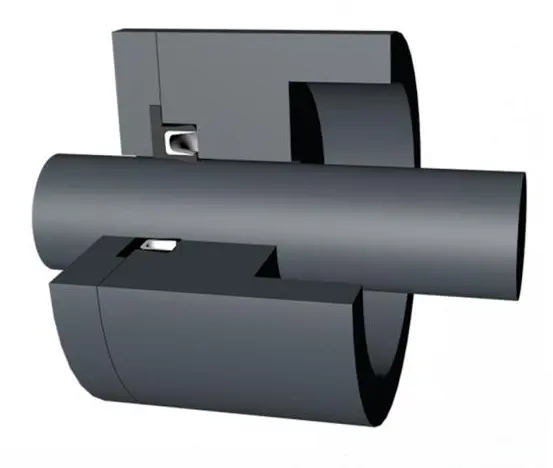

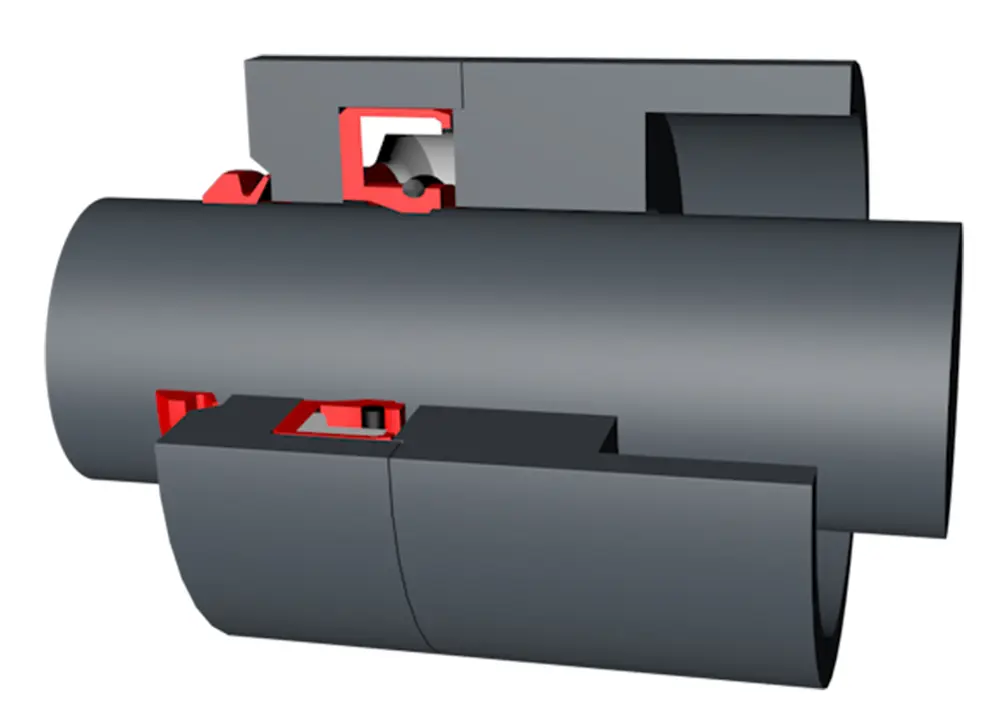

Primeri za tesnilo |

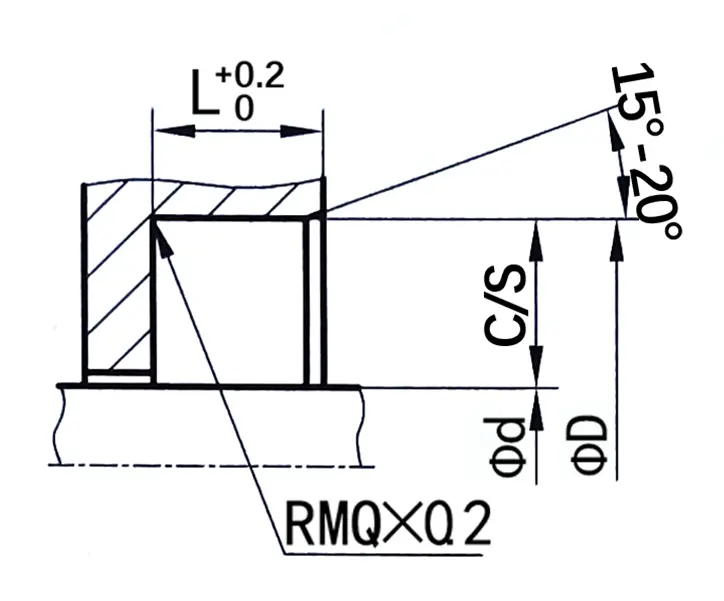

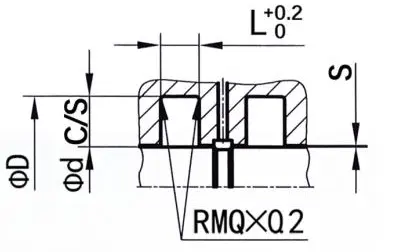

Sledijo standardne dimenzije utora (vrtljiva tesnila poljubne velikosti v območju velikosti lahko ustvarite) |
|||||
|
|
|
Φd |
Φd |
L |
c/s |
|
|
6-59.9 |
ΦD+12 |
7 |
6 |
|||
|
60-139.9 |
ΦD+15 |
8 |
7.5 |
|||
|
140-299.9 |
ΦD+20 |
10 |
10 |
|||
|
300-499,9 |
ΦD+30 |
12 |
15 |
|||
|
500-800 |
ΦD+40 |
20 |
20 |
|||
|
＞ 800 |
ΦD+50 |
22 |
25 |
|||
RCR115
Velikost naročila
Φd ...... Zunanji premer
Φd ...... notranji premer
L ...... Groove širina
|
Površinski zaključek |
R tmax (μm) |
Ra (μm) |
|
Drsna površina, ki ustreza gumijastim/poliuretanskim tesnilom Drsna površina, ki ustreza PTFE tesnilom |
≤2.5
≤2 |
≤0.1-0.5
≤0.05-0.3 |
|
Utor dno Groove stran |
≤6.3 ≤15 |
≤1.6 ≤3 |
|
Razmerje dolžine podpornega profila TP |
50%-95% |
|
|
Toleranca |
|
|
Φd |
f8 |
|
Φd |
H8 |
Primer naročanja
Model: RCR115
Velikost utora: 100x111x4.2
Material: PTFE4+NBR
Vrsta tesnila: RCR115
Glavna uporaba: Primerno za tesnila vrtljive gredi, bagerji, grabilniki, vrtljivi sklepi.
Prednosti: Lahko se upira visokemu tlaku, ima majhno velikost preseka, je odporen proti hidravličnemu olju, ima nizko trenje in ni pojava palic.
Material: tetrafluoroetilen + nitrilna guma ali fluororubber
|

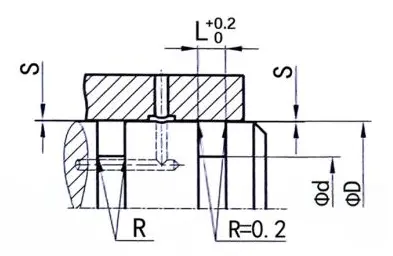

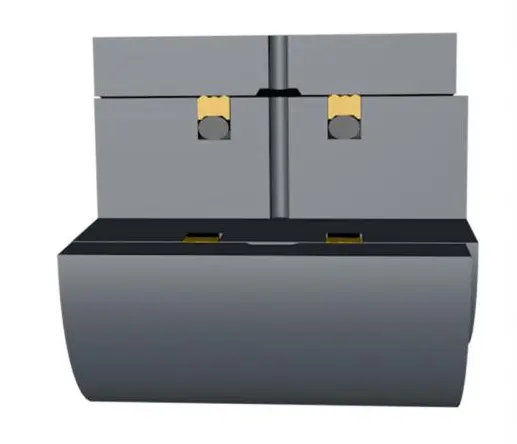

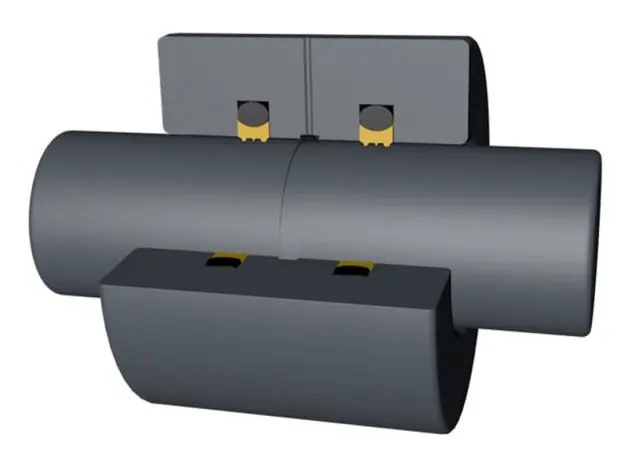

Primeri za tesnilo |

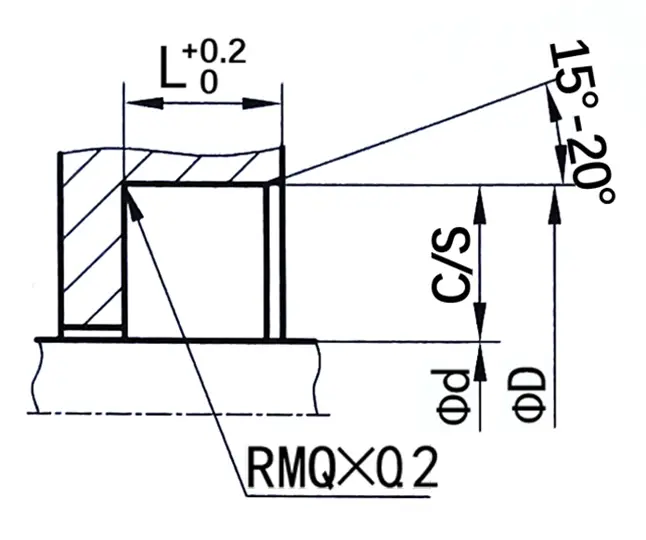

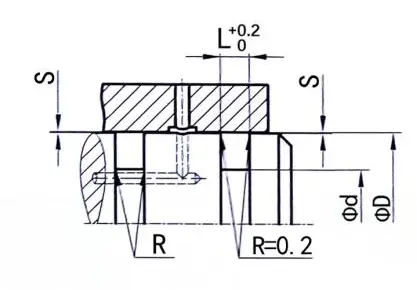

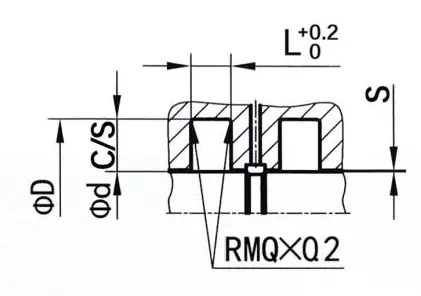

Sledijo standardne dimenzije utora (vrtljiva tesnila poljubne velikosti v območju velikosti lahko ustvarite) |
||||||||
|
|
|
Φd |
Φd |
L |
R |
X |
Največja ekstruzijska vrzel S |
||
|
100Bar |
200Bar |
||||||||
|
6-18.9 |
ΦD+4.9 |
2.2 |
0.4 |
1.78 |
0.15 |
0.10 |
|||
|
19-37.9 |
Φd+7,5 |
3.2 |
0.6 |
2.62 |
0.20 |
0.15 |
|||
|
38-199.9 |
ΦD+11 |
4.2 |
1.0 |
3.53 |
0.25 |
0.20 |
|||
|
200-255.9 |
ΦD+15.5 |
6.3 |
1.3 |
5.33 |
0.30 |
0.25 |
|||
|
256-649.9 |
ΦD+21 |
8.1 |
1.8 |
7.00 |
0.30 |
0.25 |
|||
|
＞ 650 |
ΦD+28 |
9.5 |
2.5 |
8.40 |
0.45 |
0.30 |
|||
RCR116
Velikost naročila
Φd ...... Zunanji premer
Φd ...... notranji premer
L ...... Groove širina
|
Površinski zaključek |
R tmax (μm) |
Ra (μm) |
|
Drsna površina, ki ustreza gumijastim/poliuretanskim tesnilom Drsna površina, ki ustreza PTFE tesnilom |
≤2.5
≤2 |
≤0.1-0.5
≤0.05-0.3 |
|
Utor dno Groove stran |
≤6.3 ≤15 |
≤1.6 ≤3 |
|
Razmerje dolžine podpornega profila TP |
50%-95% |
|
|
Toleranca |
|
|
Φd |
f8 |
|
Φd |
H8 |
Primer naročanja
Model: RCR116
Velikost utora: 100x89x4.2
Material: PTFE4+NBR
Vrsta tesnila: RCR116
Glavna uporaba: Primerno za končna tesnila vrtljive gredi, bagerji, grabilniki, vrtljivi sklepi, rotacijski distributerji.
Prednosti: Primerna je za širok razpon medijev in temperature, ima dober tesnjeni učinek, majhno velikost preseka, močno odpornost na hidravlično olje, nizko trenje in pojav brez palice.
Material: tetrafluoroetilen + nitrilna guma ali fluororubber
|
Primeri za tesnilo |
Sledijo standardne dimenzije utora (vrtljiva tesnila poljubne velikosti v območju velikosti lahko ustvarite) |
||||||||
|
|
|
Φd |
Φd |
L |
R |
O-obroč |
Največja ekstruzijska vrzel S |
||
|
100Bar |
200Bar |
||||||||
|
8-39.9 |
ΦD-4.9 |
2.2 |
0.4 |
1.78 |
0.15 |
0.10 |
|||
|
40-79.9 |
ΦD-7.5 |
3.2 |
0.6 |
2.62 |
0.20 |
0.15 |
|||
|
80-132.9 |
Φd-11.0 |
4.2 |
1.0 |
3.53 |
0.25 |
0.20 |
|||
|
133-329.9 |
ΦD-15.5 |
6.3 |
1.3 |
5.33 |
0.30 |
0.25 |
|||
|
330-669.9 |
ΦD-21.0 |
8.1 |
1.8 |
7.00 |
0.30 |
0.25 |
|||
|
＞ 670 |
ΦD-28.0 |
9.5 |
2.5 |
8.40 |
0.45 |
0.30 |
|||

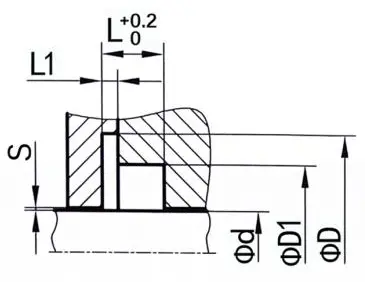

RCR117
Velikost naročila
Φd ...... Zunanji premer
Φd1 ...... Zunanji premer
Φd ...... notranji premer
L ...... Groove širina
L1 ...... Groove širina
|
Površinski zaključek |
R tmax (μm) |
Ra (μm) |
|
Drsna površina, ki ustreza gumijastim/poliuretanskim tesnilom Drsna površina, ki ustreza PTFE tesnilom |
≤2.5
≤2 |
≤0.1-0.5
≤0.05-0.3 |
|
Utor dno Groove stran |
≤6.3 ≤15 |
≤1.6 ≤3 |
|
Razmerje dolžine podpornega profila TP |
50%-95% |
|
|
Toleranca |
|
|
Φd |
f8 |
|
Φd |
H8 |
Primer naročanja
Model: RCR117
Velikost utora: 100x117.5x110.5x7.1x1.8
Material: PTFE4+V.
Vrsta tesnila: RCR117
Glavna uporaba: Primerno za vrtenje končnega tesnjenja gredi se ta vrsta tesnila pogosto uporablja v naftni in kemični industriji
Prednosti: nizko trenje, korozijska odpornost, visoka temperaturna odpornost, primerna za veliko hitrost
Material: PTFE, vzmet iz nerjavečega jekla
|
Primeri za tesnilo |

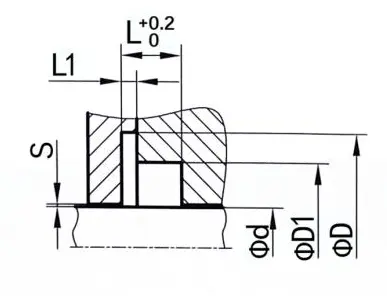

Sledijo standardne dimenzije utora (vrtljiva tesnila poljubne velikosti v območju velikosti lahko ustvarite) |
|||||||||
|
|
|
Φd |
Φd |
Fd1 |
L |
L1 |
Največja ekstruzijska vrzel S |
|||
|
20Bar |
100Bar |
200Bar |
||||||||
|
5-19.9 |
ΦD+9 |
ΦD+5 |
3.6 |
0.85 |
0.25 |
0.15 |
0.10 |
|||
|
20-39.9 |
ΦD+12.5 |
ΦD+7 |
4.8 |
1.35 |
0.35 |
0.20 |
0.15 |
|||
|
40-399.9 |
ΦD+17.5 |
ΦD+10.5 |
7.1 |
1.8 |
0.50 |
0.25 |
0.20 |
|||
|
≥400 |
ΦD+22 |
ΦD+14 |
9.5 |
2.8 |
0.60 |
0.30 |
0.25 |
|||
