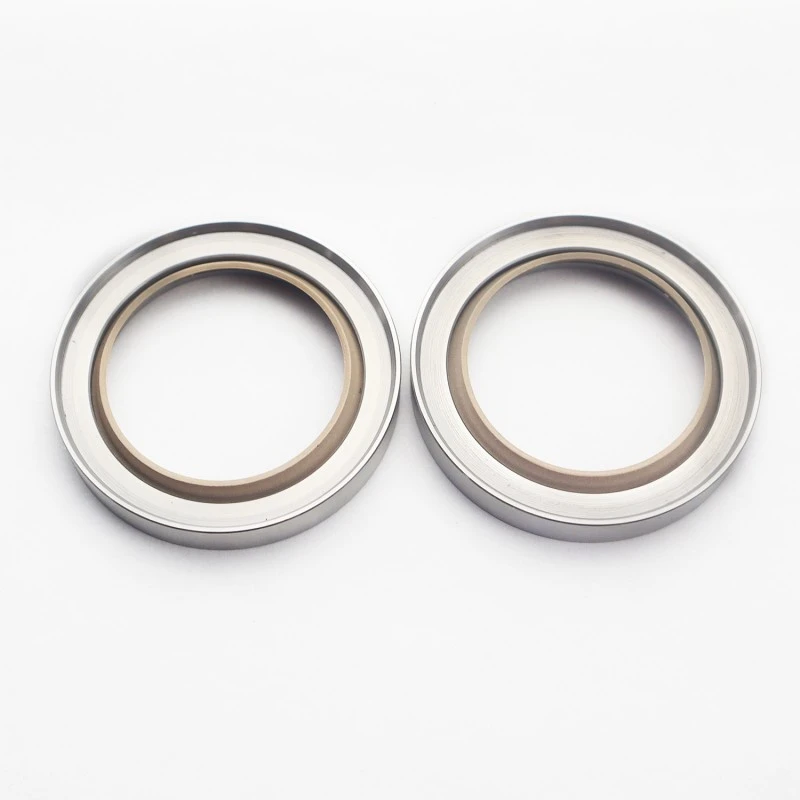

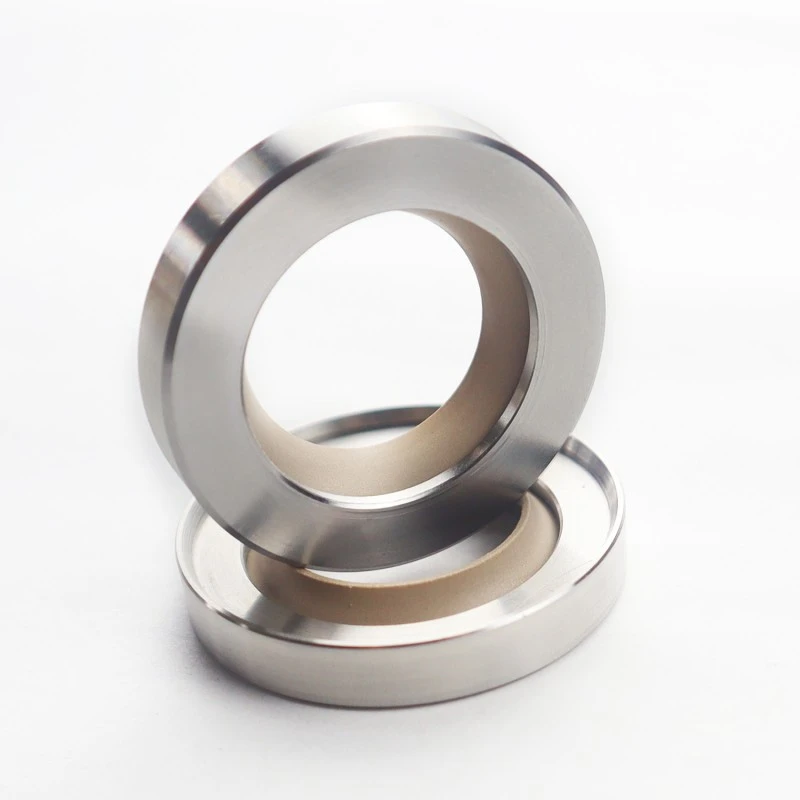

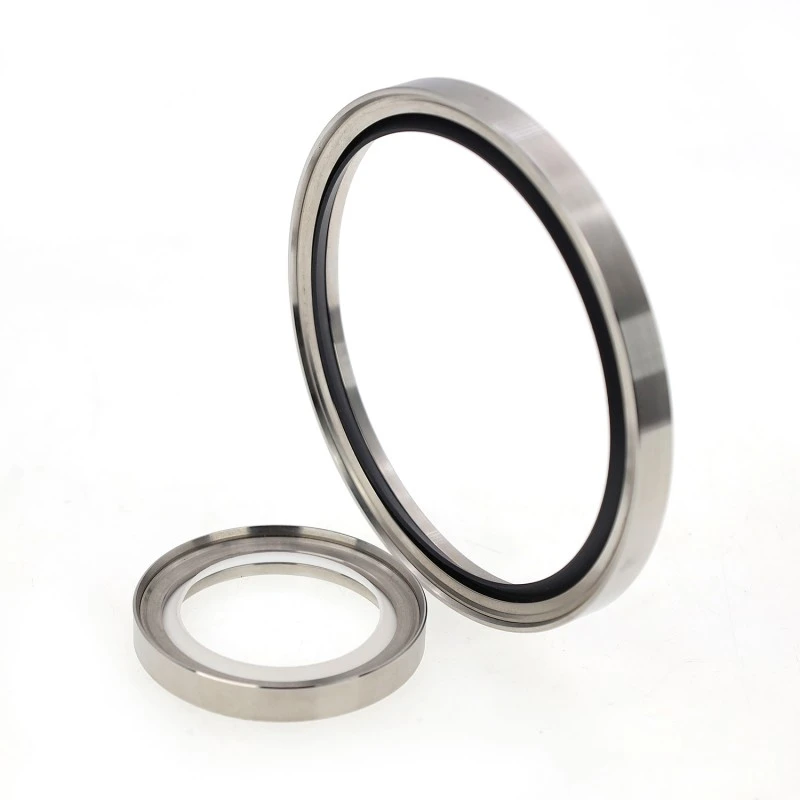

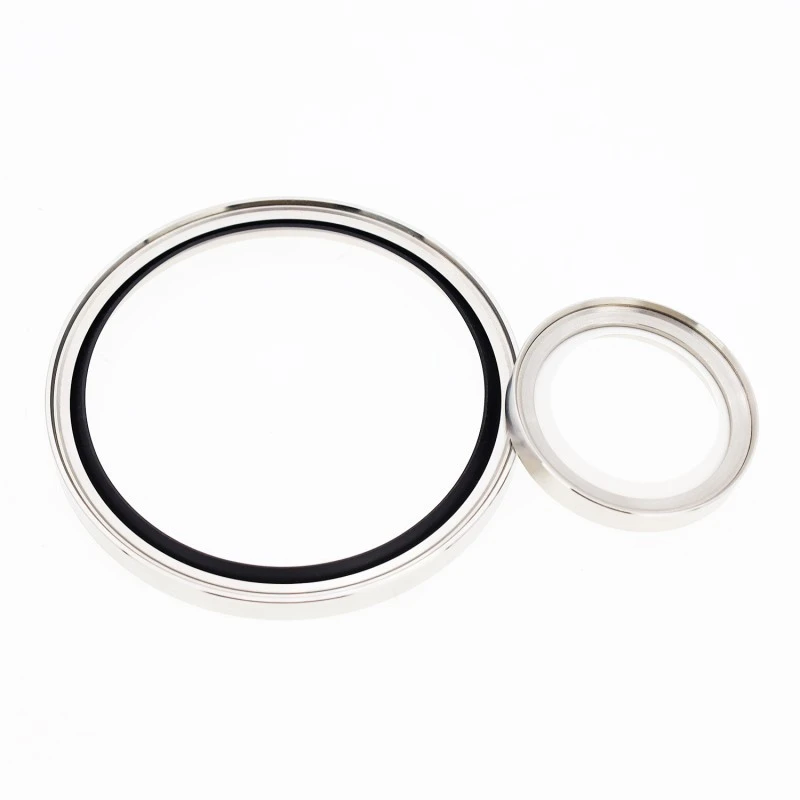

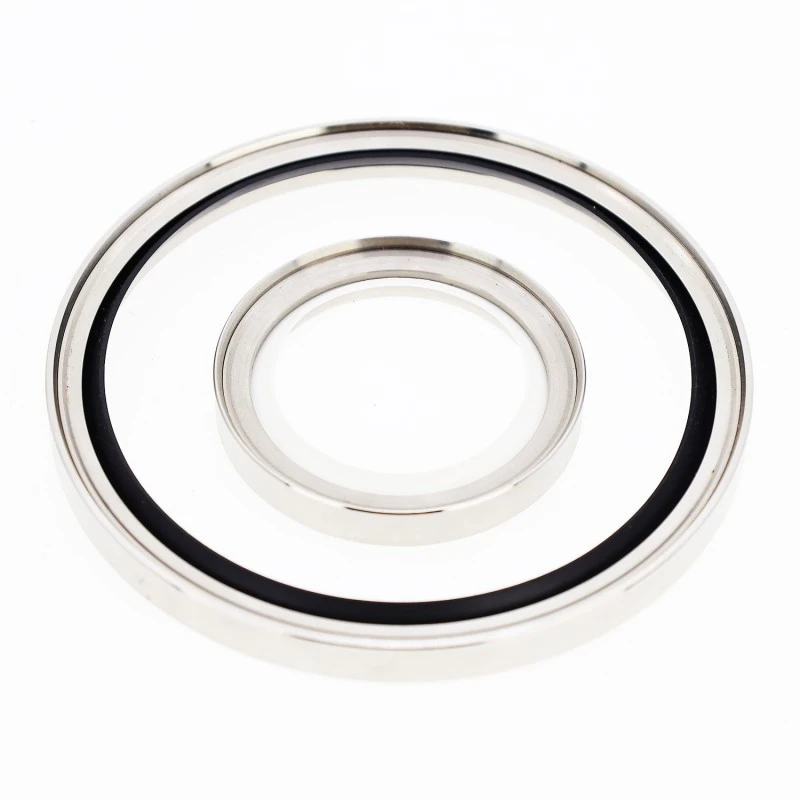

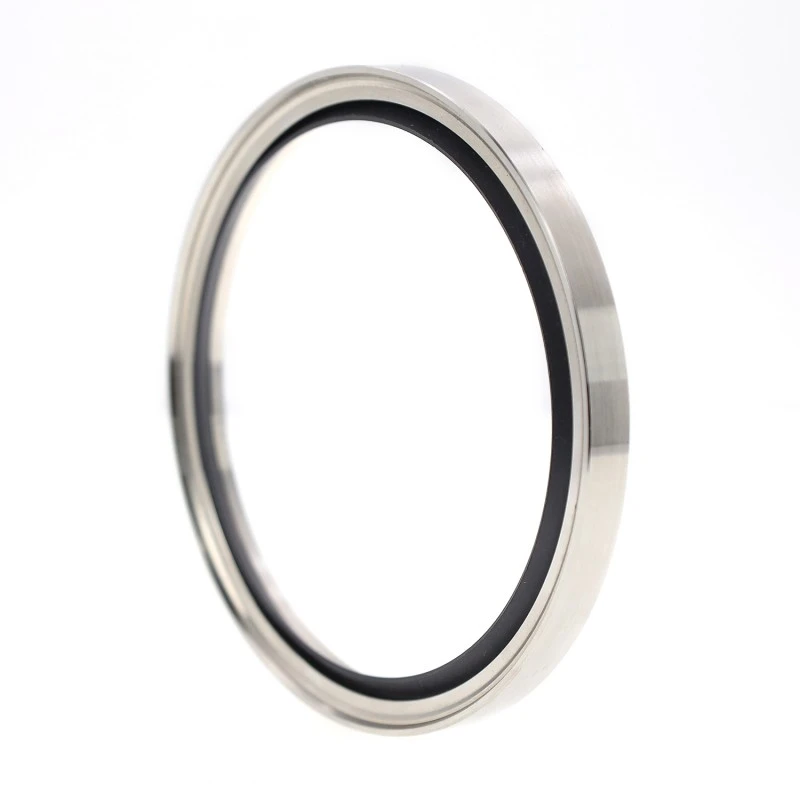

1. Odlična kemična odpornost
2. Širok razpon delovne temperature
3. Primerno za mazanje z malo mazanja in mazanje brez olja
4. Nizko trenje za minimalno porabo energije
5. Primerno za visoke linearne hitrosti
6. Brez učinka zdrsa, nizek upor pri zagonu po daljšem odmoru
7. Primerno za nekaljene vrtljive gredi (z ustrezno izbiro PTFE tesnil na ustnicah)
8. Primerno za visokotlačne aplikacije
Tipične uporabe vključujejo: rotacijske kompresorje, vijačne kompresorje, menjalnike/menjalnike, puhala, motorje, strojna orodja, črpalke, hidravlične motorje, centrifuge itd.
Zahteve glede trdote za spojne površine
Priporočena trdota: HRC ≥ 58. Zahtevana trdota je odvisna od številnih dejavnikov; za aplikacije z nizkim tlakom in nizko hitrostjo so primerne tudi mehkejše vrtljive gredi. Za mehke kovine so priporočljiva tesnila PTFE6.
Zahteve glede kakovosti za spojne površine Ra=0,2-0,63 um Rz=1-3um Rmax=1-4um
|
Oblika prečnega prereza |
Model |
Pritisk |
Temperatura |
Hitrost |
Srednje |
|
|
RCS-A |
0.5 |
-35~+200 |
40 |
Nafta, plin, voda itd. |
|
|
RCS-B |
2 |
-35~+200 |
20 |
Nafta, plin, voda itd. |
|
|
RCS-C |
1 |
-35~+200 |
20 |
Nafta, plin, voda itd. |
|
|
RCS-D |
2 |
-35~+200 |
20 |
Nafta, plin, voda itd. |
Fluid Dynamic spiralno recirkulacijsko tesnilo: tip RCS-D uporablja tesnilo na ustnicah s spiralnim krožnim vzorcem, kar izboljša učinkovitost tesnjenja. Vrtljiva gred se sme vrteti samo v eno smer.
Zahteve za lokacijo namestitve
Primer naročanja: RCS-A-65×85×10 Model - d×G×V
|
d*D*H |
d*D*H |
d*D*H |
d*D*H |
d*D*H |
d*D*H |
d*D*H |
d*D*H |
|
7*20*6 |
18*30*6 |
25*40*10 |
35*50*7 |
50*68*8 |
70*85*10 |
100*120*10 |
150*180*12 |
|
7*20*7 |
18*30*7 |
25*42*6 |
35*50*8 |
50*70*10 |
70*90*7 |
100*125*12 |
150*180*14 |
|
8*18*7 |
18*32*6 |
25*42*10 |
35*52*6 |
50*72*7 |
70*90*10 |
100*125*13 |
160*185*8,5 |
|
8*20*6 |
18*32*8 |
25*45*11 |
35*54*6 |
50*72*12 |
70*95*13 |
105*130*7,5 |
160*185*12 |
|
8*22*6 |
18*35*6 |
25*47*6 |
35*55*11 |
52*68*10 |
75*95*7 |
105*130*12 |
160*190*15 |
|
8*22*7 |
18*35*8 |
26*40*6 |
38*50*6 |
52*70*10 |
75*95*10 |
105*135*14 |
160*200*10 |
|
10*22*6 |
19*35*6 |
26*42*8 |
38*52*8 |
52*75*12 |
75*100*11 |
110*135*12 |
170*195*12 |
|
10*22*7 |
19*35*8 |
27*47*11 |
38*58*11 |
55*70*7 |
75*100*13 |
110*140*14 |
170*200*12 |
|
10*25*7 |
20*30*7 |
28*40*6 |
40*52*7 |
55*72*7 |
80*95*10 |
110*150*8 |
170*200*14 |
|
12*22*6 |
20*32*7 |
28*40*7 |
40*52*8 |
55*72*8 |
80*100*7 |
115*145*14 |
170*200*16 |
|
12*22*7 |
20*32*8 |
28*40*8 |
40*55*6 |
55*75*7 |
80*100*10 |
120*140*7,5 |
180*205*12 |
|
12*24*6 |
20*35*6 |
28*40*9 |
40*55*7 |
55*75*10 |
80*105*7,5 |
120*140*10 |
180*210*8,5 |
|
12*25*8 |
20*35*8 |
28*45*8 |
40*55*8 |
55*78*12 |
80*105*13 |
120*145*12 |
190*215*12 |
|
12*32*7 |
20*40*7 |
28*48*11 |
40*58*8 |
55*83*7 |
85*105*7,5 |
120*150*10 |
190*225*16 |
|
14*26*6 |
20*40*7 |
30*42*6 |
40*62*6 |
58*80*12 |
85*105*10 |
120*150*12 |
200*225*12 |
|
14*28*7 |
20*40*10 |
30*42*7 |
40*62*8 |
60*72*7 |
85*110*8 |
120*150*14 |
200*230*13 |
|
14*30*8 |
20*40*11 |
30*42*8 |
40*62*12 |
60*75*8 |
85*110*12 |
125*150*12 |
240*265*12 |
|
15*25*6 |
22*32*6 |
30*45*8 |
42*62*7 |
60*75*10 |
85*110*13 |
125*155*14 |
240*270*8,5 |
|
15*30*7 |
22*35*6 |
30*50*11 |
42*65*12 |
60*80*7 |
85*120*8 |
130*150*7,5 |
260*280*10 |
|
15*30*7 |
22*35*8 |
30*52*7 |
45*58*7 |
60*80*10 |
90*110*7,5 |
130*155*12 |
260*285*12 |
|
15*32*7 |
22*38*8 |
32*44*8 |
45*62*10 |
60*82*12 |
90*110*10 |
130*160*14 |
300*330*15 |
|
15*32*8 |
22*42*11 |
32*47*6 |
45*65*7 |
60*85*8 |
90*110*12 |
135*160*12 |
300*340*20 |
|
15*35*6 |
24*40*6 |
32*47*8 |
45*65*8 |
60*85*10 |
90*115*10 |
135*165*14 |
|
|
16*26*7 |
24*40*7 |
32*48*7 |
45*65*10 |
62*85*7 |
90*115*12 |
140*160*10 |
|
|
16*30*7 |
24*40*8 |
32*50*8 |
47*62*7 |
62*85*10 |
90*115*13 |
140*160*12 |
|
|
16*35*8 |
25*35*6 |
32*52*6 |
48*65*10 |
62*85*12 |
90*120*10 |
140*165*12 |
|
|
16*40*10 |
25*37*6 |
32*52*11 |
48*70*12 |
65*85*10 |
95*115*10 |
140*170*14 |
|
|
17*30*6 |
25*38*8 |
34*54*11 |
50*65*7 |
65*90*7 |
95*120*12 |
140*170*15 |
|
|
17*35*7 |
25*40*7 |
35*47*6 |
50*65*8 |
65*90*12 |
95*120*13 |
140*180*12 |
|
|
17*35*8 |
25*40*8 |
35*47*8 |
50*68*7 |
65*95*13 |
100*120*7,5 |
150*180*8,5 |
|
Obrnite se na naše podjetje; model RC2057 ponuja izdelke z največjo dolžino 1600 mm.
Navodila za namestitev oljnega tesnila PTFE
1. Očistite in namažite oljno tesnilo in vse namestitvene dele;
2. Pred namestitvijo je treba oljno tesnilo namestiti na gladko gred z enakim premerom kot gred, da preprečite prekomerno zategovanje in napako pri namestitvi ter da preprečite pregrevanje med začetnim delovanjem;
3. Pred namestitvijo nanesite tesnilno maso (kot je Loctite 601 ali 641) na zunanji obod in čelno stran oljnega tesnila, da preprečite puščanje na zunanjem premeru;
4. Pri nameščanju PTFE oljnega tesnilnega roba na gred je treba PTFE oljni tesnilni rob zaščititi, da preprečite poškodbe tesnilnega roba zaradi navojev, utorov itd.;
5. Za namestitev oljnega tesnila iz PTFE je treba uporabiti vodilni tulec, da zaščitite ustnico pred poškodbami. Vodilni tulec ima na vodilnem koncu 15-stopinjski kot stožca, notranja luknja na drugem koncu pa je drsno prileganje na gred. Zunanji premer vodilne tulke je premer gredi + 1 mm, z gladko površino in zaobljenimi robovi. Glejte sliko 1 za namestitev PTFE oljnega tesnila;
6. Priporočljivo je, da je material vodilnega tulca trda plastika;
7. Ko je oljno tesnilo nameščeno, ga je treba pritrditi z vpenjalno napravo in zatesniti s tesnilno maso na zunanjem obodu in čelni strani. Glejte sliko 2 za pritrditev PTFE oljnega tesnila.

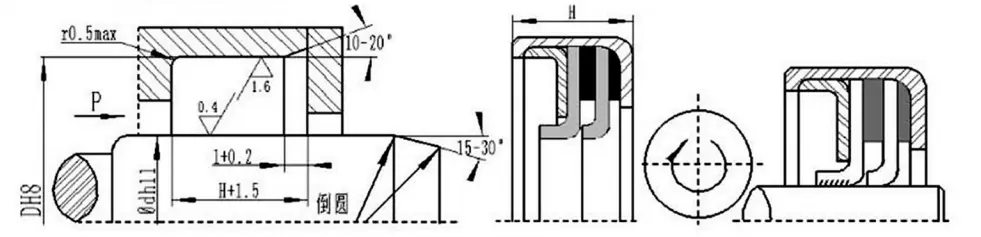

Slika 1. Namestitev PTFE oljnega tesnila.

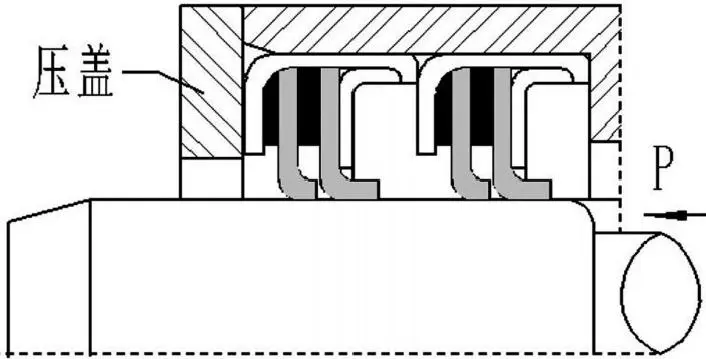

Slika 2. Pritrditev PTFE oljnega tesnila.
