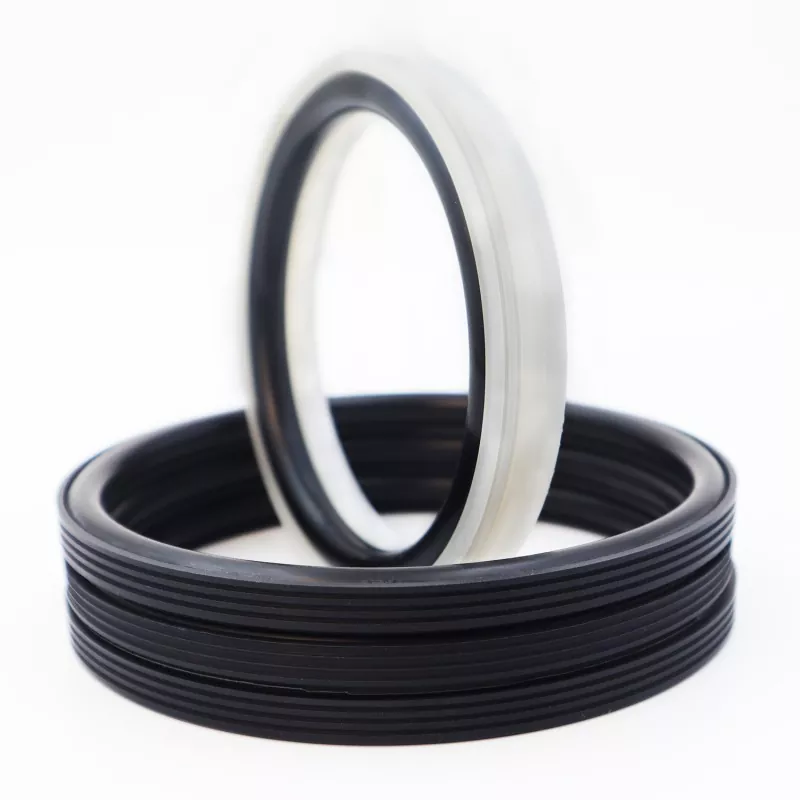

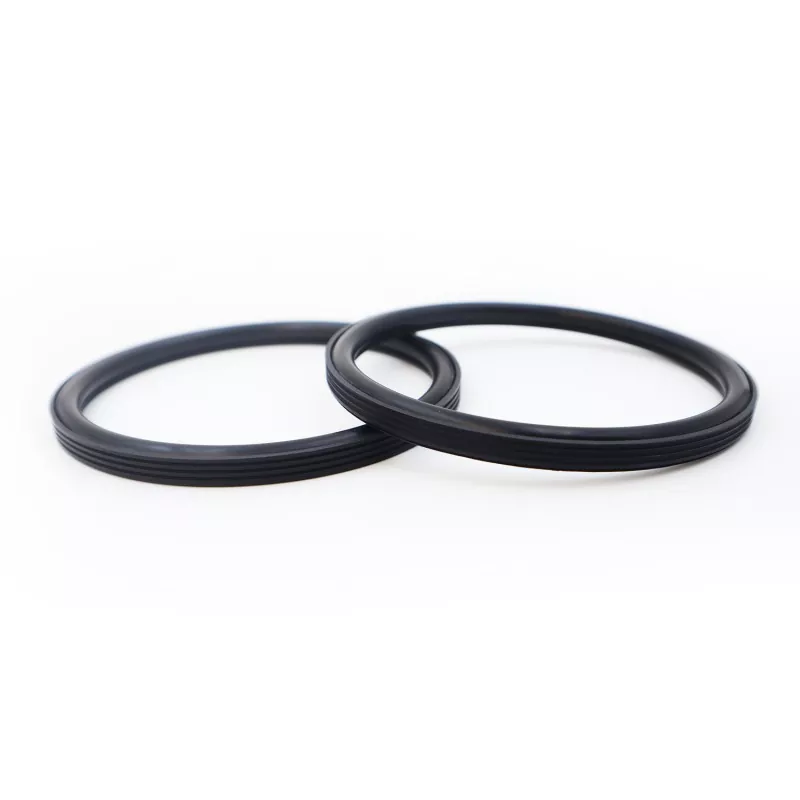

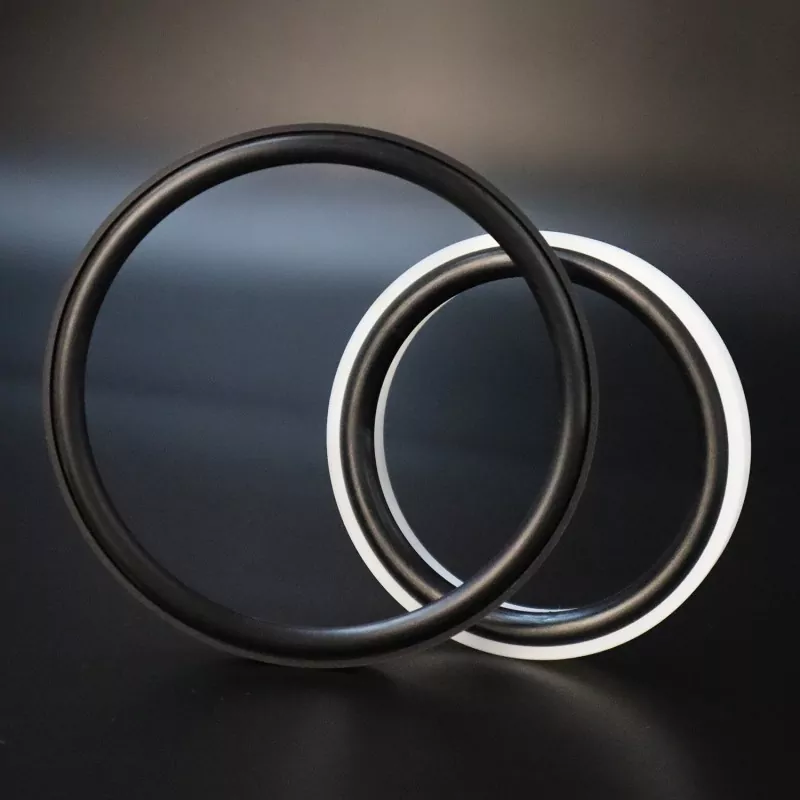

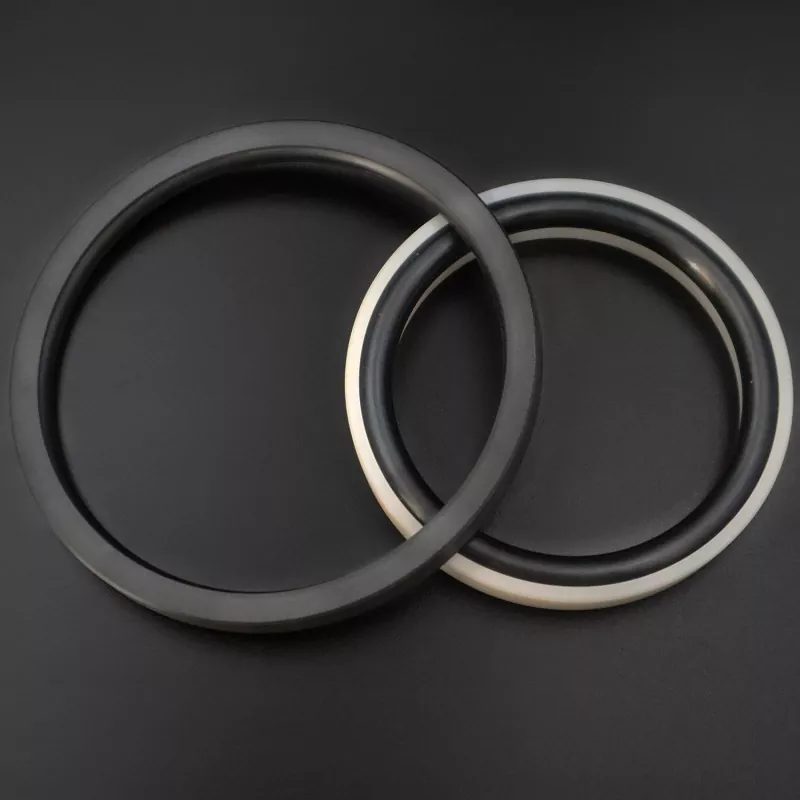

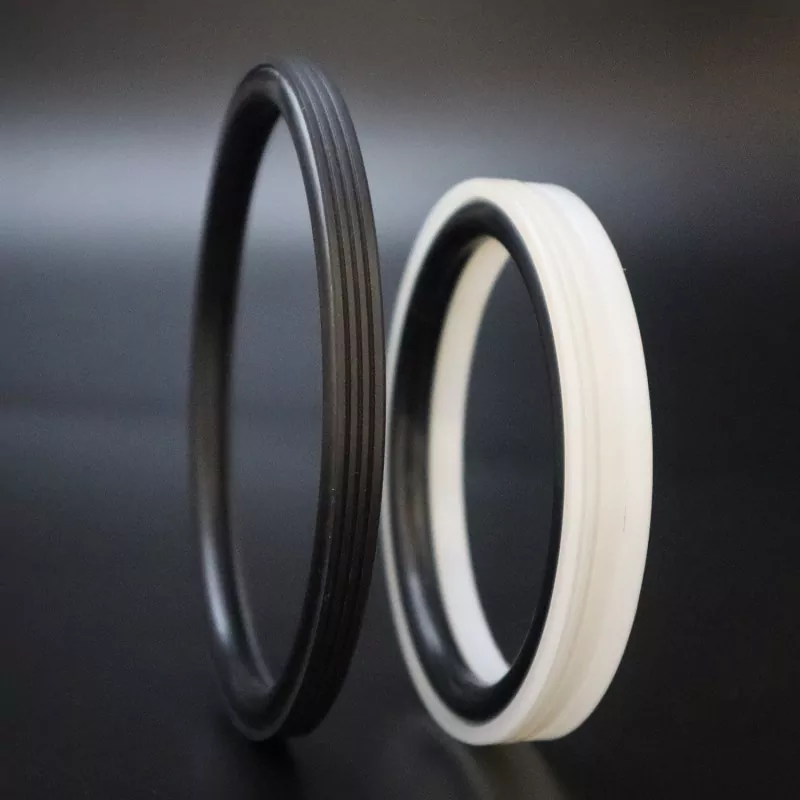

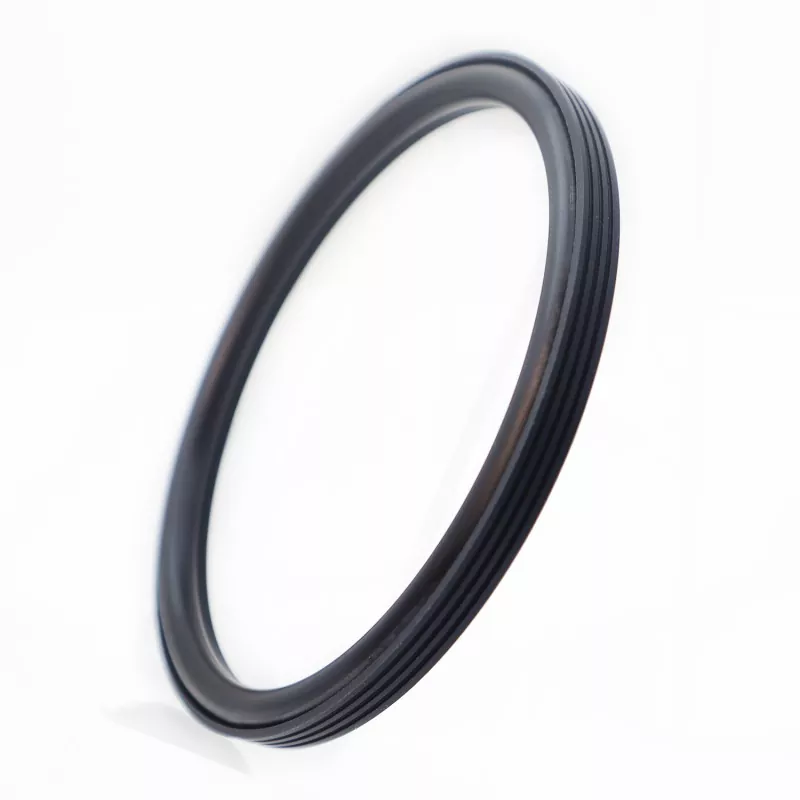

Ojačano nazobčano batno tesnilo RC2062 je sestavljeno iz posebej oblikovanega nazobčanega tesnilnega obroča iz visoko zmogljive inženirske plastike in gumijastega O-tesnila; primeren je za enosmerno tesnjenje v hidravličnih izmeničnih in rotacijskih aplikacijah.
Odlikuje ga dolga življenjska doba, nizko trenje, odlično tesnjenje, kompakten odtis ter enostavna namestitev in vzdrževanje. Optimizirana zasnova tesnilnega roba in debelina zagotavljata učinkovito tesnjenje tudi pri izpostavljenosti ostrim medijem, kot je cementna brozga.
S svojo kompaktno celotno strukturo zmanjšuje zahteve glede prostora za namestitev in omogoča priročno montažo na mestu in naknadno vzdrževanje. Služi kot zanesljiva tesnilna rešitev za batne komore v aplikacijah za ravnanje z gnojevko. Proizvajalce industrijske opreme vabimo, da ocenijo, primerjajo in oddajo množična naročila za ta izdelek.
Mejne vrednosti se ne smejo pojavljati hkrati.
|
Tlak (MPa) |
Temperatura (°C)
|
Hitrost (m/s) |
Srednje |
|
|
Vzajemno gibanje |
Rotacijsko gibanje |
|||
|
≤100 |
-35 do +100 (z NBR O-tesnilom) |
≤6 |
≤2 |
Voda, blato, surova nafta, hidravlično olje, emulzija |
|
-20 do +200 (z O-tesnilom FKM) |
||||
1. Združljivi materiali O-tesnila vključujejo: RO1 nitrilni kavčuk (NBR), RO2 fluoroelastomer (FKM) itd.
2. Material tesnilnega obroča: standardni material PTFE4; drugi razpoložljivi materiali vključujejo PTFE2, PTFE3, PTFE5, UPE, PK1, PK2 itd.
Model naročila: RC2062-80*68.3*7.6-PTFE4-R01
Model - Premer izvrtine * Premer utora * Širina utora - Koda materiala
Na voljo je poljubna velikost znotraj parametrov
|

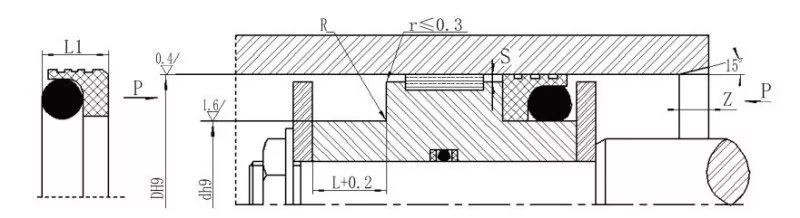

Razpon velikosti izvrtine Standardni tip D H9 RC2062 |
Razpon izvrtine Težka D H9 RC2062-Z |
Premer utora d h9 |
Širina utora L+0,2 |
Širina tesnila L1 |
Radij kota Rmax |
Radialna zračnost Smax |
Posnemanje Zmin |
Premer preseka O-tesnila |
||
|
<10MPA |
<20MPA |
<40MPA |
||||||||
|
8~12.9 |
- |
D-4,5 |
3.1 |
2.8 |
0.3 |
0.3 |
0.2 |
0.15 |
3 |
1.8 |
|
13~24.9 |
10~12.9 |
D-6.3 |
4 |
3.65 |
0.4 |
0.4 |
0.25 |
0.15 |
4 |
2.65 |
|
25~51,9 |
13~24.9 |
D-8.2 |
5.2 |
4.55 |
0.4 |
0.4 |
0.25 |
0.2 |
5 |
3.55 |
|
52~127,9 |
25~51,9 |
D-11.7 |
7.6 |
6.80 |
0.5 |
0.5 |
0.3 |
0.2 |
7 |
5.30 |
|
128~500,9 |
52~127,9 |
D-15.5 |
9.6 |
8.50 |
0.6 |
0.6 |
0.35 |
0.25 |
8 |
7.00 |
|
501~1500 |
128~500,9 |
D-19.4 |
12.1 |
11.1 |
0.7 |
0.7 |
0.5 |
0.3 |
10 |
8.60 |
Opomba: 1. Za premere izvrtin ≤30 mm je priporočljiva zasnova z odprtim utorom.
2. Za tlake, ki presegajo 30 MPa, je priporočljivo prileganje H8/f8 za ekstruzijsko režo.
