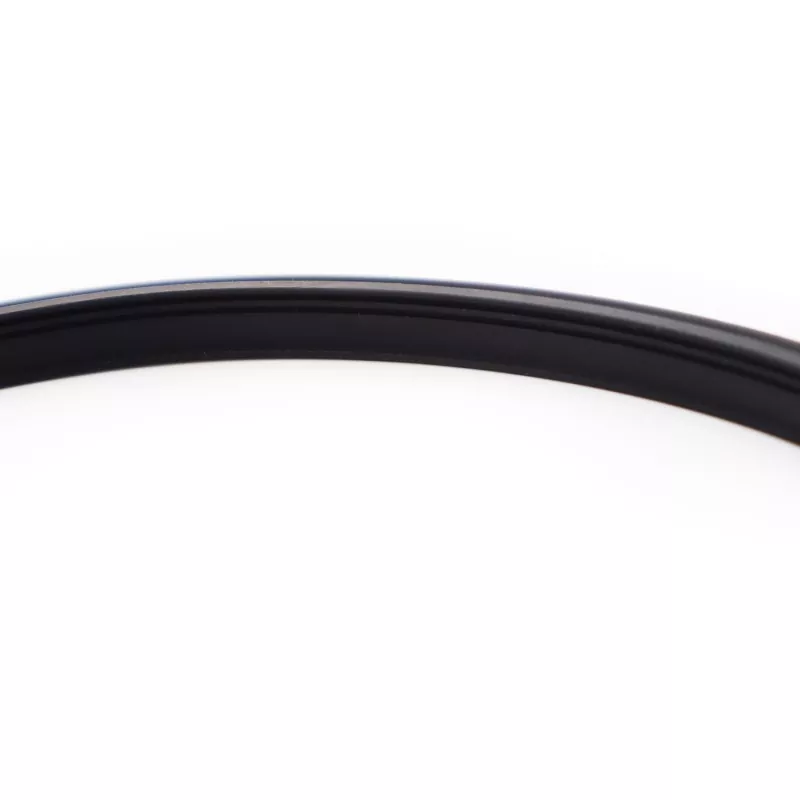

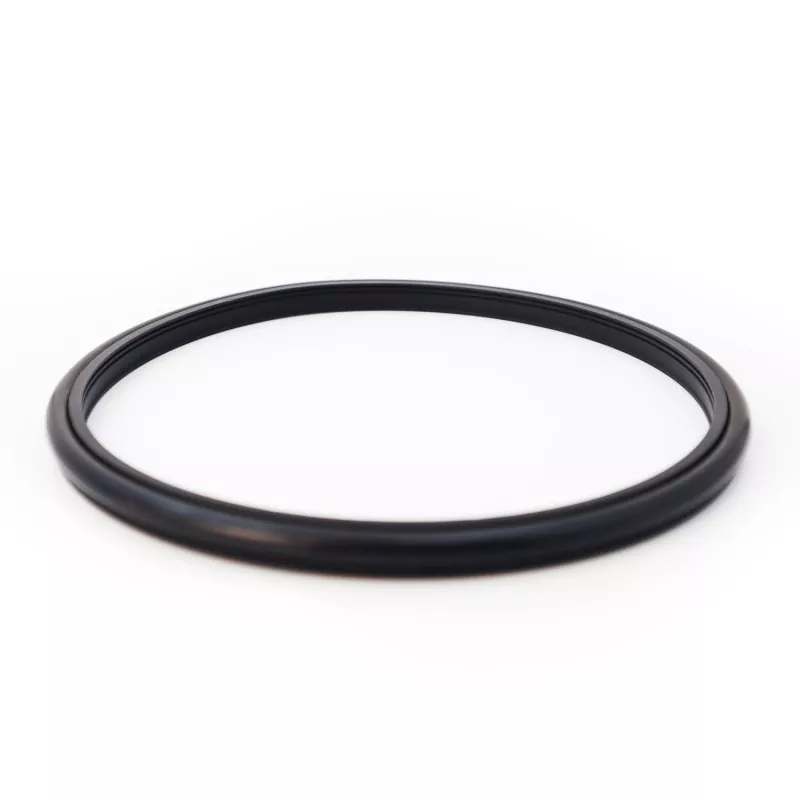

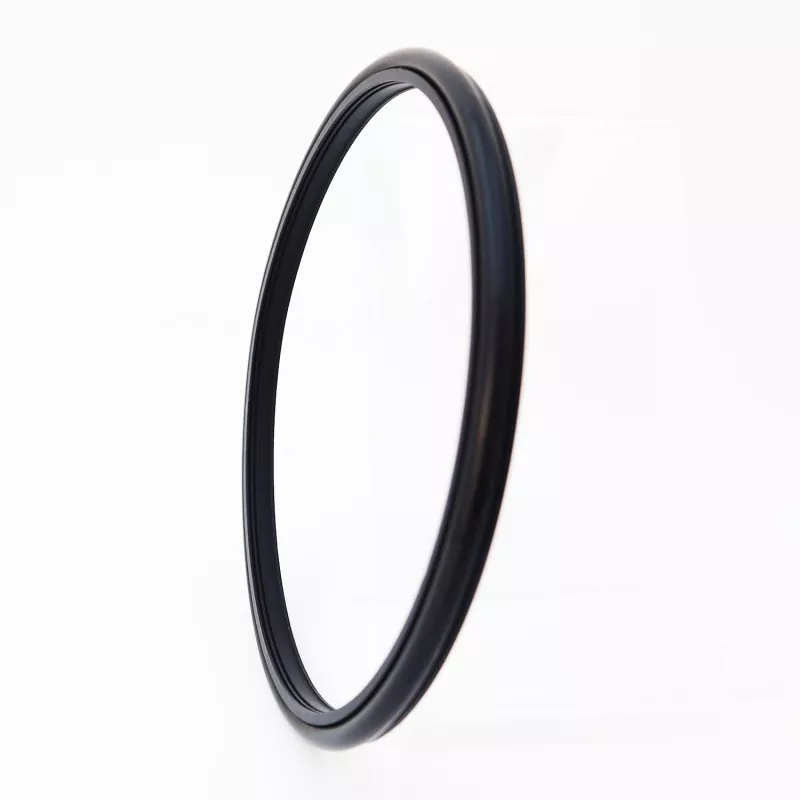

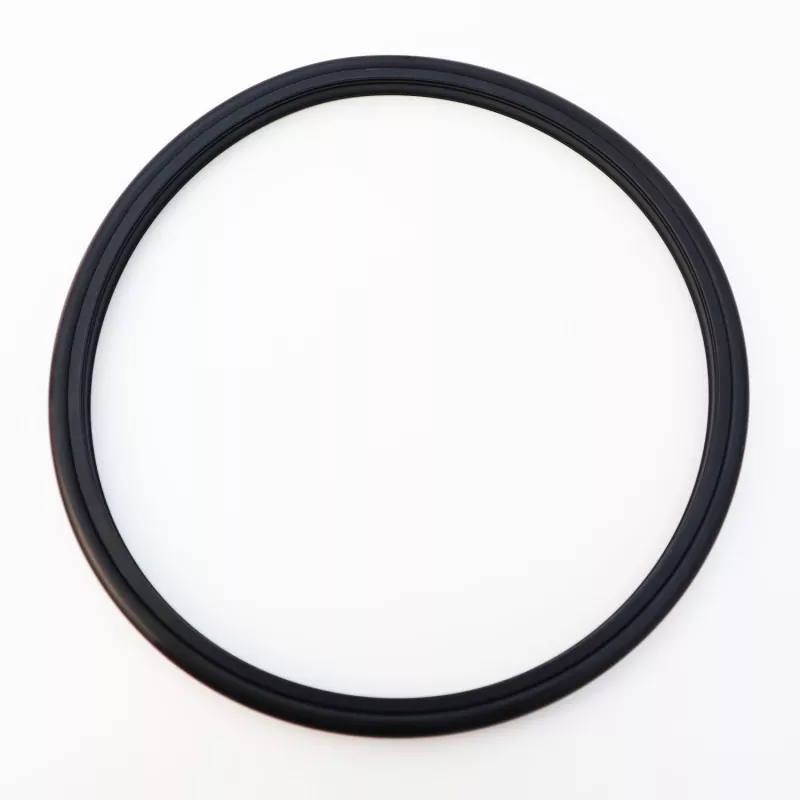

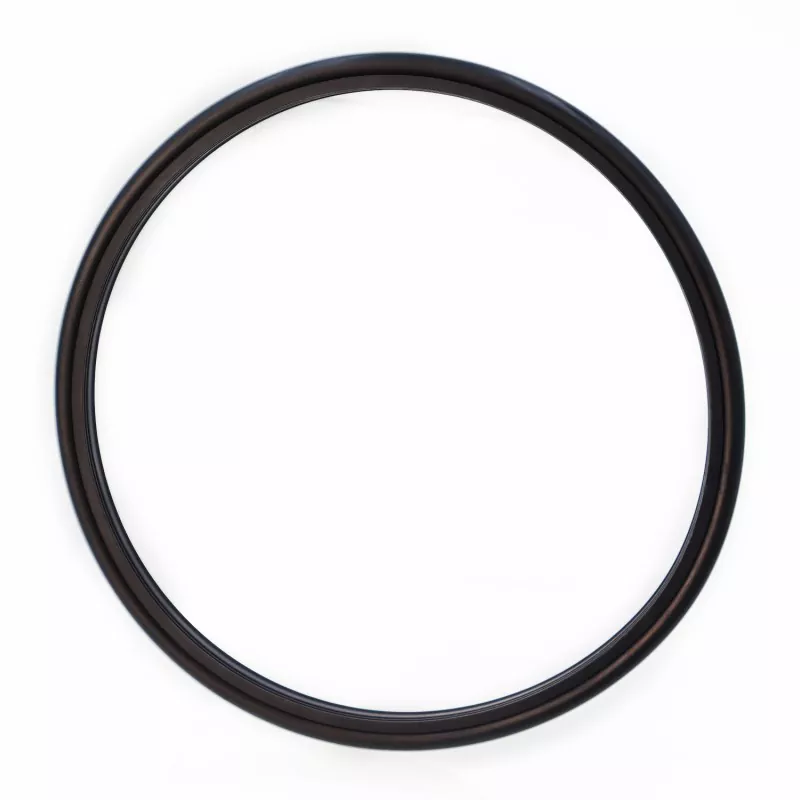

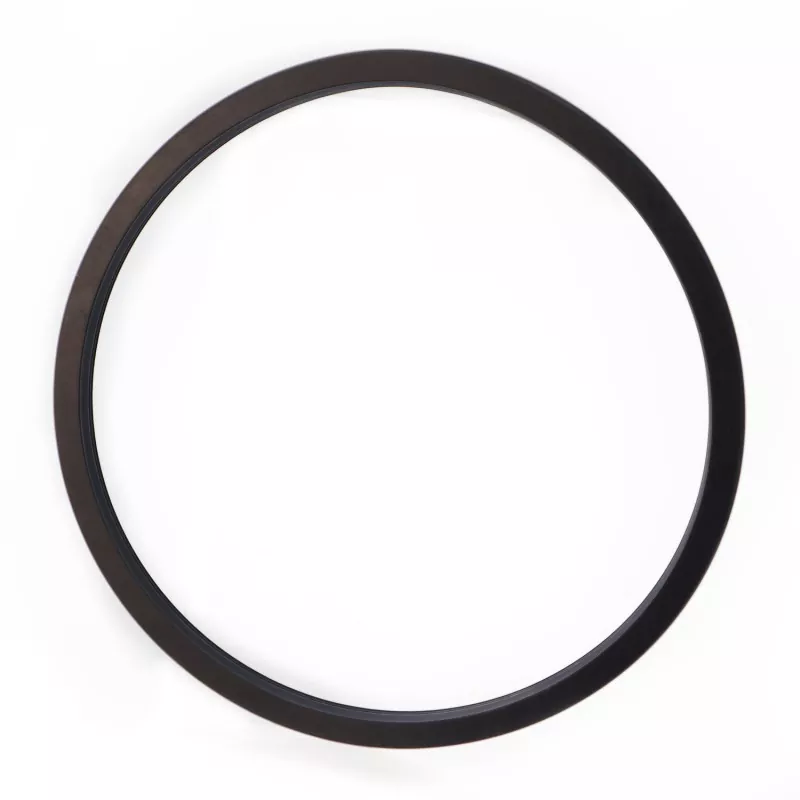

Ojačano zobato kombinirano tesnilo RC2061 (zasnovano za tesnjenje cementne brozge) je sestavljeno iz posebej oblikovanega zobatega tesnilnega obroča iz visoko zmogljive inženirske plastike in gumijastega O-tesnila; primeren je za enosmerno tesnjenje v hidravličnih izmeničnih in rotacijskih aplikacijah. Njegova optimizirana debelina roba je odporna proti eroziji zaradi cementne brozge in nečistoč blata, kar zagotavlja zanesljivo tesnjenje in nizko trenje, medtem ko zahteva minimalen prostor za namestitev. Zasnova omogoča enostavno montažo in vzdrževanje ter učinkovito blaži hitro degradacijo tesnila, ki jo povzročajo delci v mediju.
Uporablja se predvsem v aplikacijah, kot so batne črpalke, črpalke za blato, orodja za vijačno vrtanje, vrtalne naprave, oprema za iskanje nafte in betonarne. Ključne lastnosti vključujejo dolgo življenjsko dobo, nizko trenje, odlično tesnjenje, kompakten odtis ter enostavno namestitev in vzdrževanje.
Pri uporabi za tesnjenje blatu podobnih medijev je priporočljivo vbrizgati mazalno mast med dva (ali več) tesnilna elementa.
Mejne vrednosti se ne smejo pojavljati hkrati.
|
Tlak (MPa) |
Temperatura (°C) |
Hitrost (m/s) |
Srednje |
|
|
Vzajemno gibanje |
Rotacijsko gibanje |
|||
|
≤100 |
-35 do +100 (z NBR O-tesnilom) |
≤6 |
≤2 |
Voda, blato, surova nafta, hidravlično olje, emulzija |
|
-20 do +200 (z O-tesnilom FKM) |
||||
1. Združljivi materiali O-tesnila vključujejo: RO1 nitrilni kavčuk (NBR), RO2 fluoroelastomer (FKM) itd.
2. Material tesnilnega obroča: standardni material PTFE4; drugi razpoložljivi materiali vključujejo PTFE2, PTFE3, PTFE5, UPE, PK1, PK2 itd.
Model naročila: RC2061-80*91,7*7,6-PTFE4-R01 (model - premer gredi * premer utora * širina utora - koda materiala)
Na voljo v kateri koli velikosti znotraj določenega obsega.
|

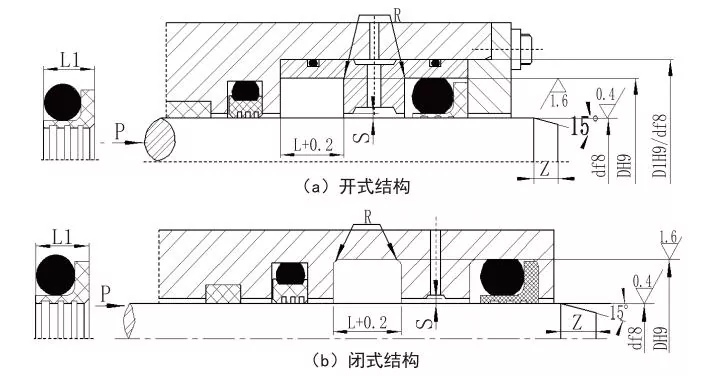

Razpon premera gredi Standardni tip d f8 RC2061 |
Razpon premera gredi Težka d f8 RC2061-Z |
Premer utora D H9 |
Širina utora L+0,2 |
Širina tesnila L1 |
Radij kota Rmax |
Radialna zračnost Smax |
Posnemanje Zmin |
Premer preseka O-tesnila |
||
|
<10MPA |
<20MPA |
<40MPA |
||||||||
|
5~15.9 |
- |
d+6,3 |
4.0 |
3.65 |
0.4 |
0.4 |
0.25 |
0.15 |
4 |
2.65 |
|
16~38,9 |
5~15.9 |
d+8,2 |
5.2 |
4.55 |
0.4 |
0.4 |
0.25 |
0.2 |
5 |
3.55 |
|
39~107,9 |
16~38,9 |
d+11,7 |
7.6 |
6.80 |
0.5 |
0.5 |
0.3 |
0.2 |
7 |
5.30 |
|
108~670,9 |
39~107,9 |
d+15,5 |
9.6 |
8.50 |
0.6 |
0.6 |
0.35 |
0.25 |
8 |
7.00 |
|
671~1600 |
108~670,9 |
d+19,4 |
12.1 |
11.1 |
0.7 |
0.7 |
0.5 |
0.3 |
10 |
8.60 |
Opomba: 1. Za premer gredi ≤30 mm je priporočljiva zasnova z odprtim utorom.
2. Za aplikacije rotacijskega tesnjenja je priporočena trdota površine gredi HRC ≥58.
3. Za tlake, ki presegajo 30 MPa, je priporočljivo prileganje H8/f8 za ekstruzijsko režo.
