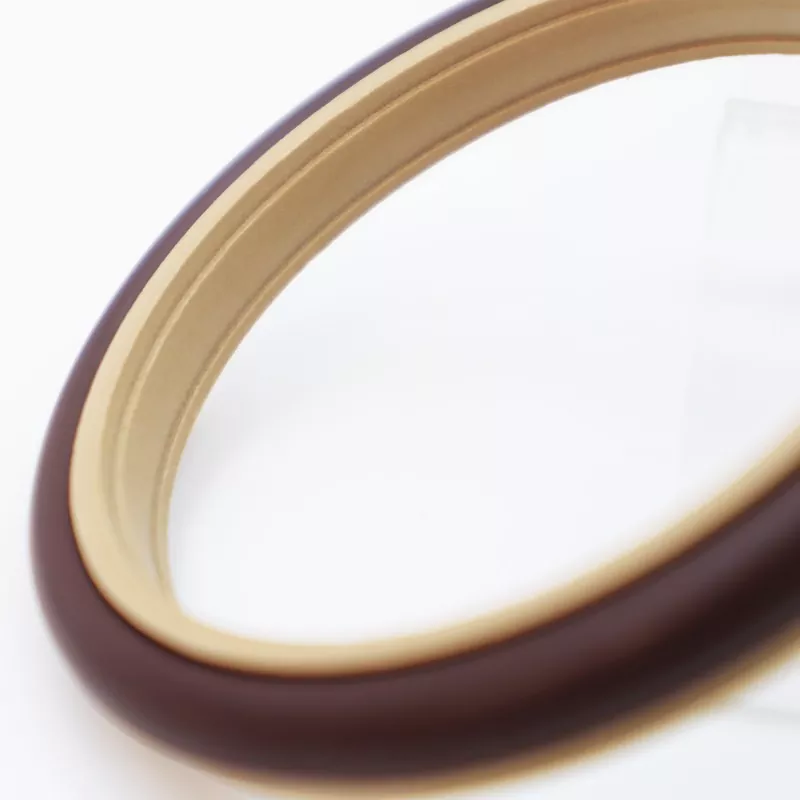

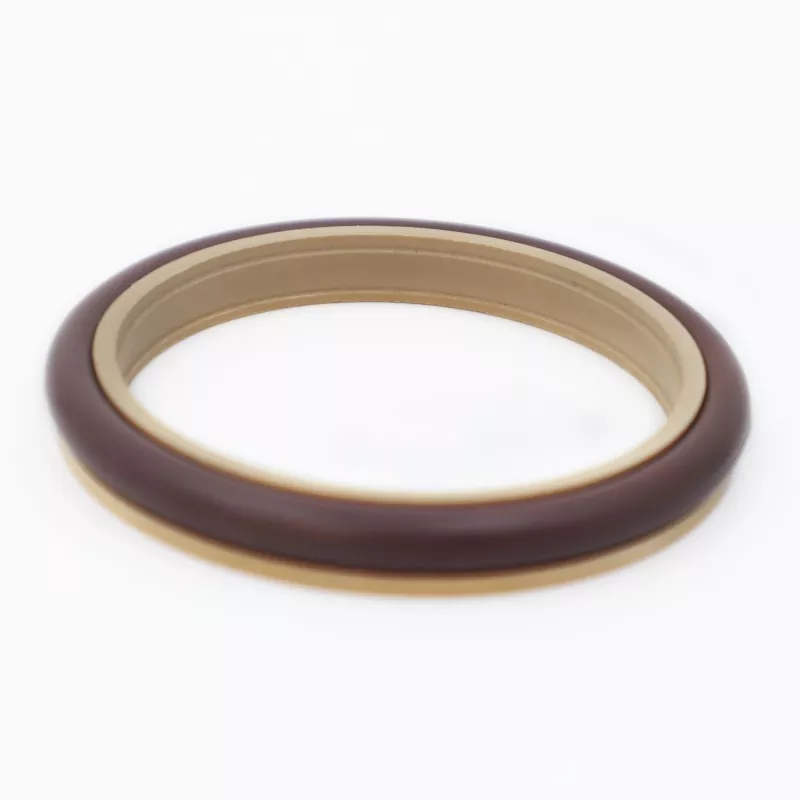

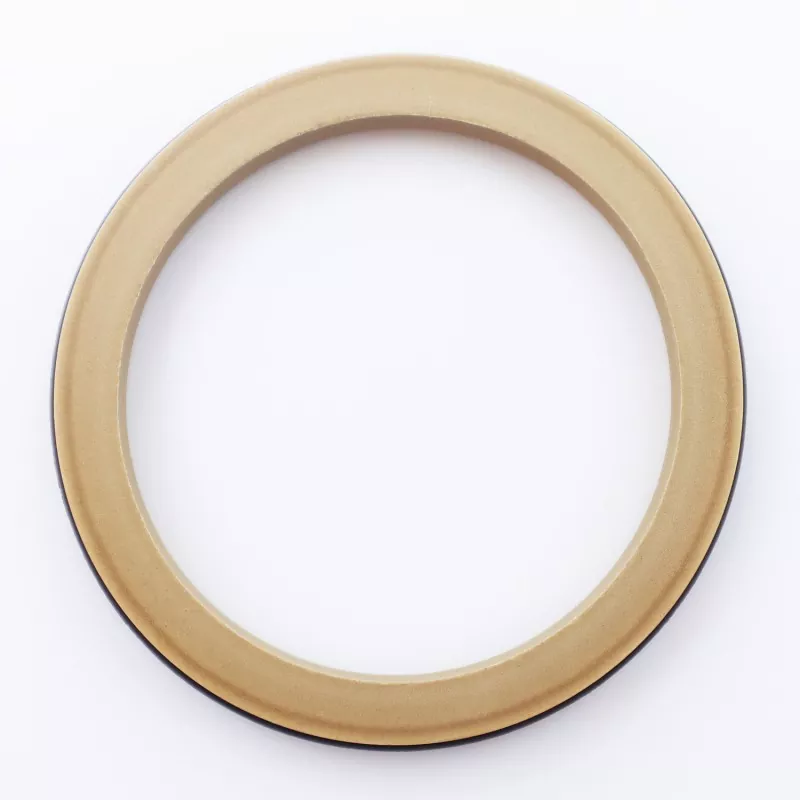

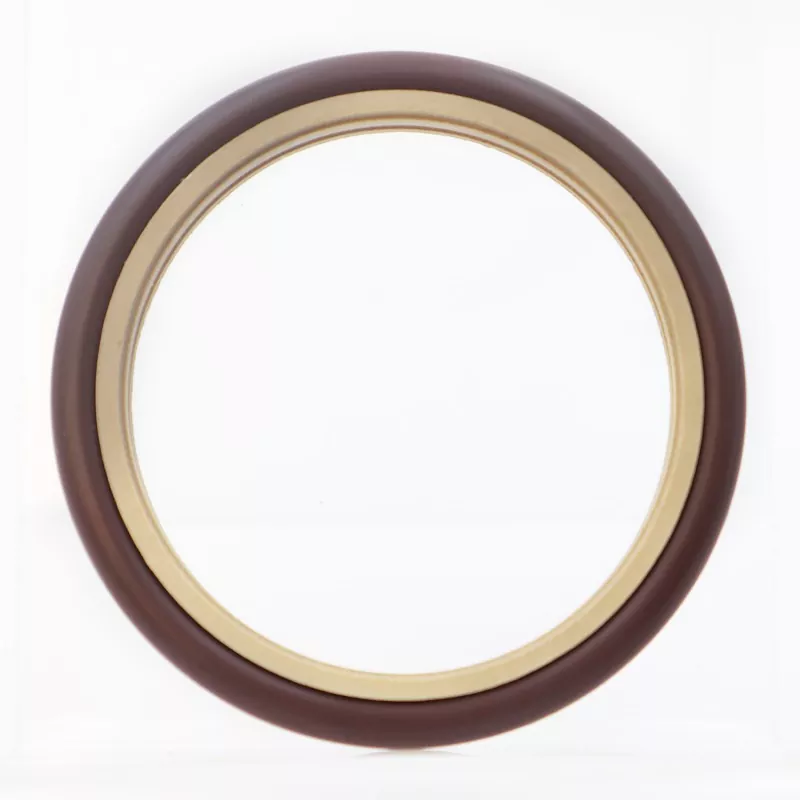

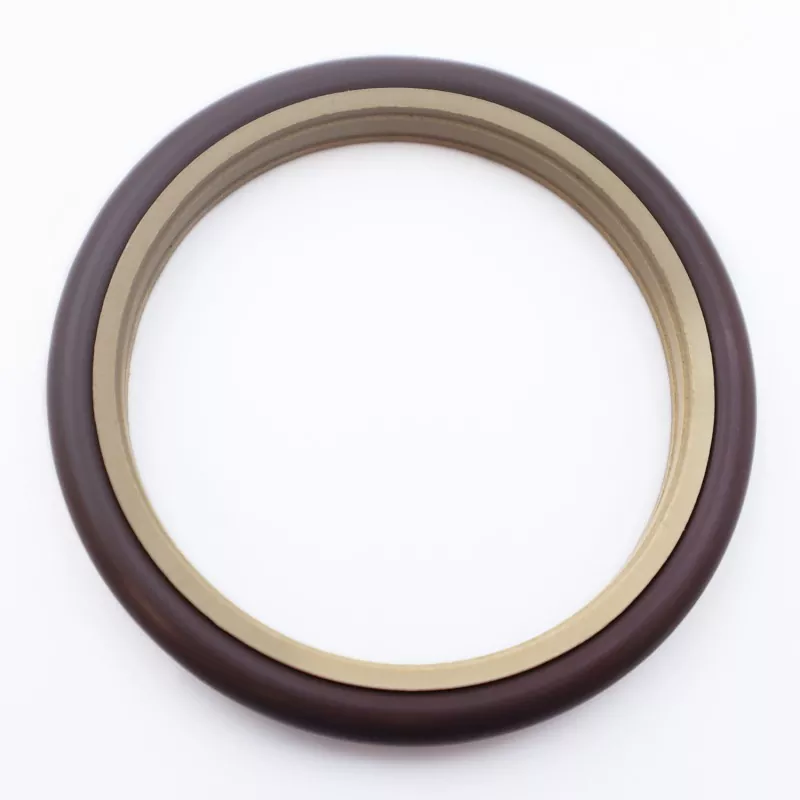

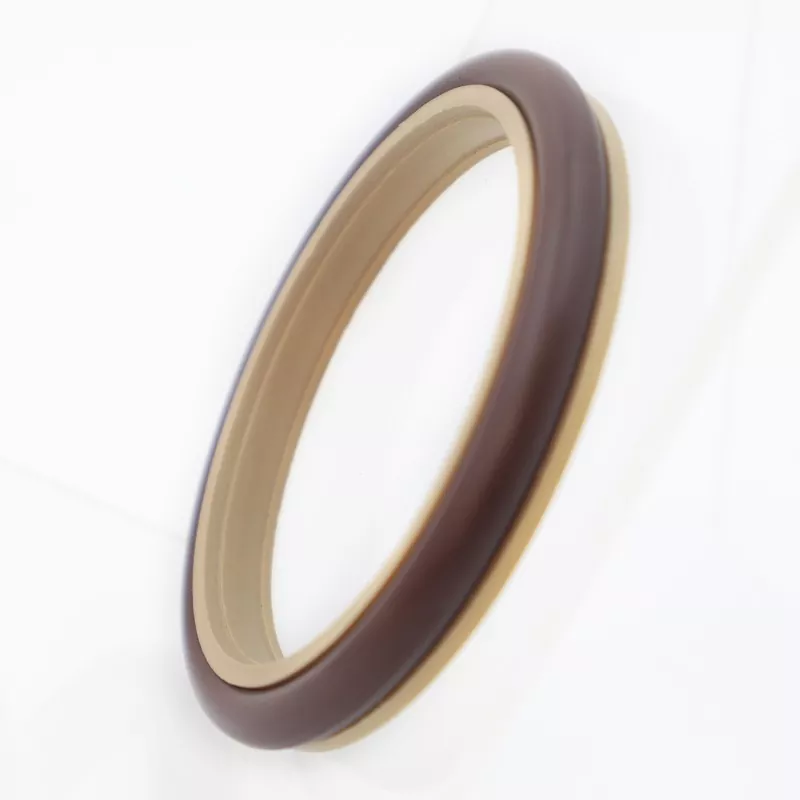

Kombinirano zobato tesnilo gredi RC2051-B/G je sestavljeno iz zobatega tesnilnega obroča iz polnjenega PTFE in gumijastega O-tesnila. Zasnovan je za enosmerno tesnjenje v hidravličnih in pnevmatskih aplikacijah, ki vključujejo izmenično in rotacijsko gibanje. Ključne značilnosti vključujejo dolgo življenjsko dobo, nizko trenje, odlično tesnjenje in kompaktno zasnovo. Zagotavlja tudi izjemne rezultate tesnjenja in minimalno odpornost proti trenju pri aplikacijah vodno-hidravličnega rotacijskega tesnjenja.
Ohranja zanesljivo tesnjenje tudi v vodno-hidravličnih rotacijskih pogojih delovanja, učinkovito zmanjšuje obrabo površine gredi in zmanjšuje tveganje puščanja opreme. Pozdravljamo povpraševanja strank OEM glede izbire izdelkov, primerjave in nakupov v razsutem stanju.
Mejne vrednosti se ne smejo pojavljati hkrati.
|
Tlak (MPa) |
Temperatura (°C) |
Referenčna vrednost PV (MPa·m/s) |
Referenčna hitrost (m/s) |
Srednje |
|
≤70 (standardni tip) |
-35 do +100 (O-tesnilo NBR) |
≤10 |
<2 |
Hidravlično olje, emulzija, voda, zrak itd. |
|
≤30 (vrsta visoke hitrosti) |
-20 do +200 (obroč FKM) |
<6 |
1. Združljivi materiali O-tesnila vključujejo: RO1 nitrilni kavčuk (NBR), RO2 fluorov kavčuk (FKM) itd.
2. Material tesnilnega obroča: standardni material PTFE4; druge razpoložljive možnosti vključujejo PTFE1, PTFE2, PTFE3 in PTFE5.
Model naročila: RC2051—80x91.7x7.6—PTFE3—R01
Model - D x G x L - Šifra materiala
Na voljo so specifikacije znotraj navedenih razponov.
|

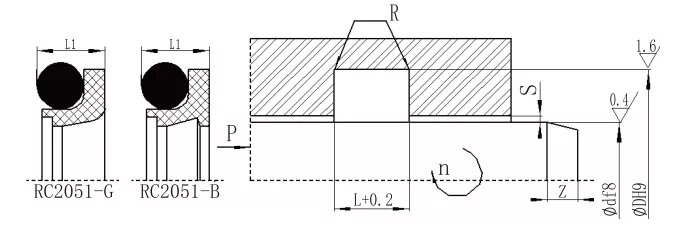

d f8 Standardni tip RC2051 |
d f8 Lahka RC2051-Q |
d f8 Težka RC2051-Z |
D H9 |
L+0,2 |
L1 |
Rmax |
Smax |
Zmin |
narediti |
||
|
<10MPa |
<20MPa |
<40MPa |
|||||||||
|
-- |
5~15.9 |
-- |
d+4,5 |
3.1 |
2.8 |
0.3 |
0.3 |
0.2 |
0.15 |
3 |
1.8 |
|
5~15.9 |
16~38,9 |
-- |
d+6,3 |
4.0 |
3.7 |
0.4 |
0.4 |
0.25 |
0.15 |
4 |
2.65 |
|
16~38,9 |
39~107,9 |
5~15.9 |
d+8,2 |
5.2 |
4.7 |
0.4 |
0.4 |
0.25 |
0.2 |
5 |
3.55 |
|
39~107,9 |
108~670,9 |
16~38,9 |
d+11,7 |
7.6 |
7.1 |
0.5 |
0.5 |
0.3 |
0.2 |
7 |
5.30 |
|
108~670,9 |
671～999 |
39~107,9 |
d+15,5 |
9.6 |
8.9 |
0.6 |
0.6 |
0.35 |
0.25 |
10 |
7.00 |
|
671～999 |
1000-1599 |
108~670,9 |
d+19,4 |
12.1 |
11.3 |
0.7 |
0.7 |
0.5 |
0.3 |
12 |
8.60 |
|
1000-1599 |
≥1600 |
671～999 |
d+22 |
14.8 |
13.5 |
0.8 |
0.8 |
0.6 |
0.4 |
15 |
10.0 |
|
≥1600 |
-- |
1000-1599 |
d+26 |
17.8 |
16.3 |
1.0 |
1.0 |
0.7 |
0.6 |
20 |
12.0 |
Opomba: 1. Za premer gredi ≤30 mm je priporočljiva zasnova z odprtim utorom.
2. Priporočljivo je, da površinska trdota vrtljive gredi presega HRC 58.
