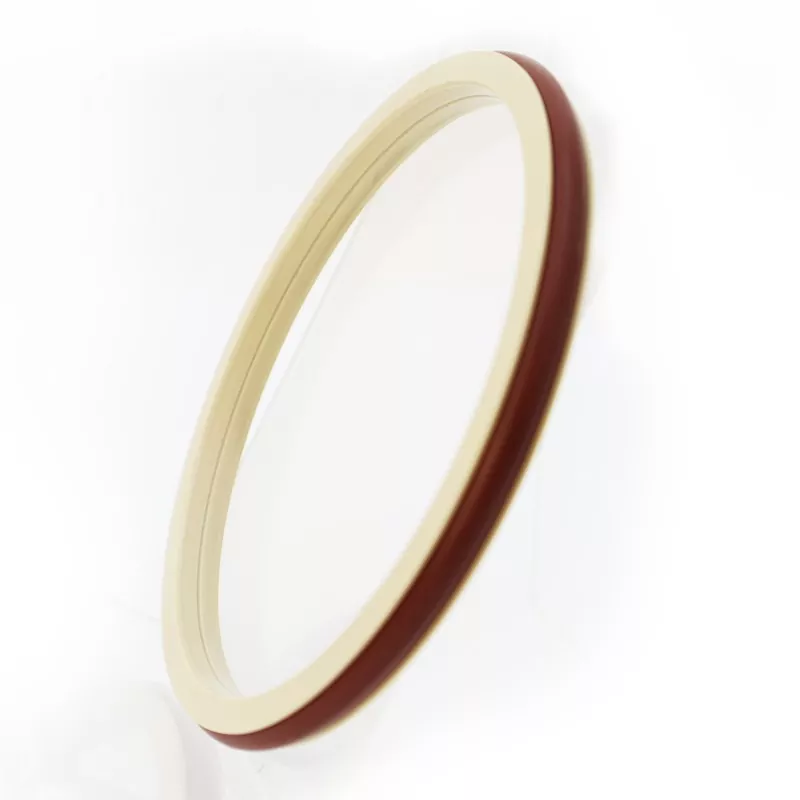

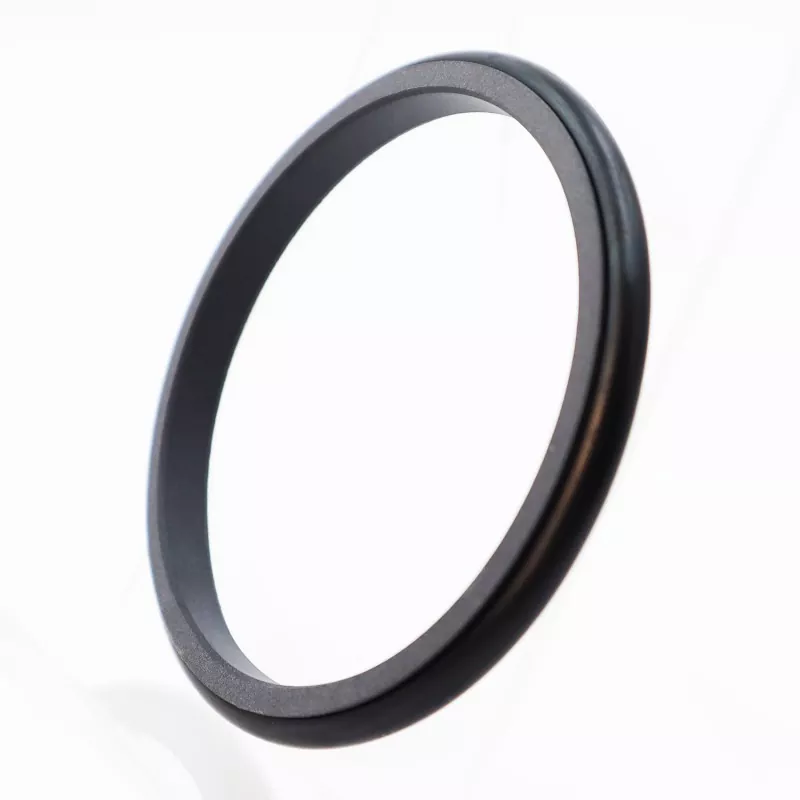

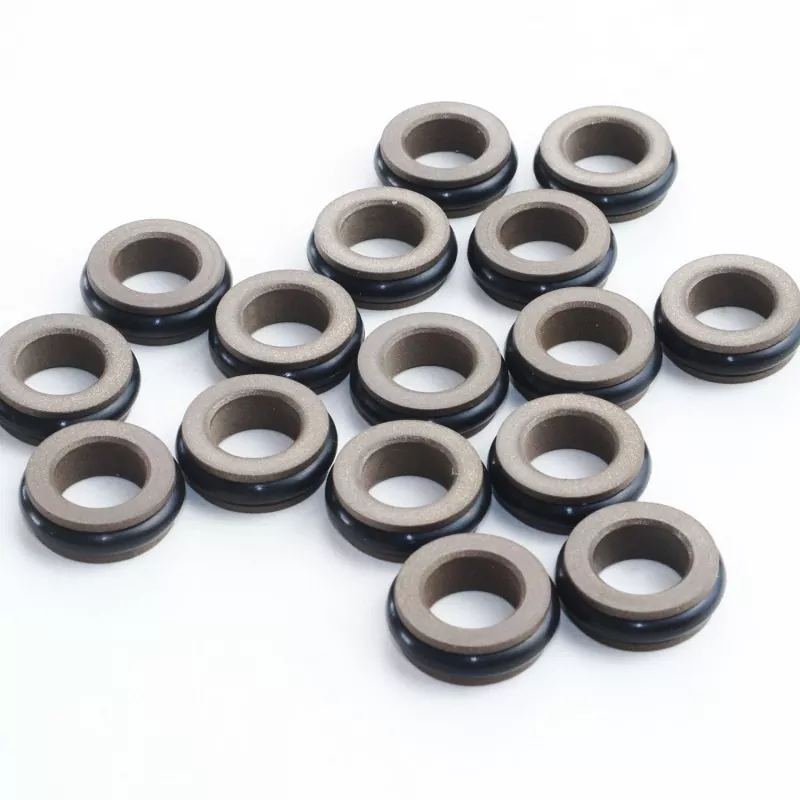

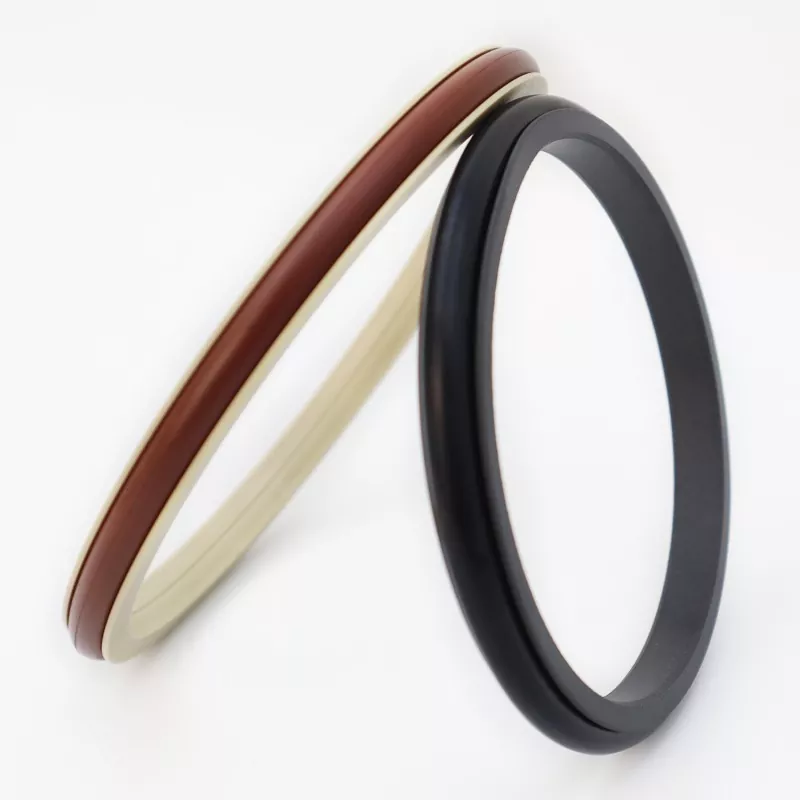

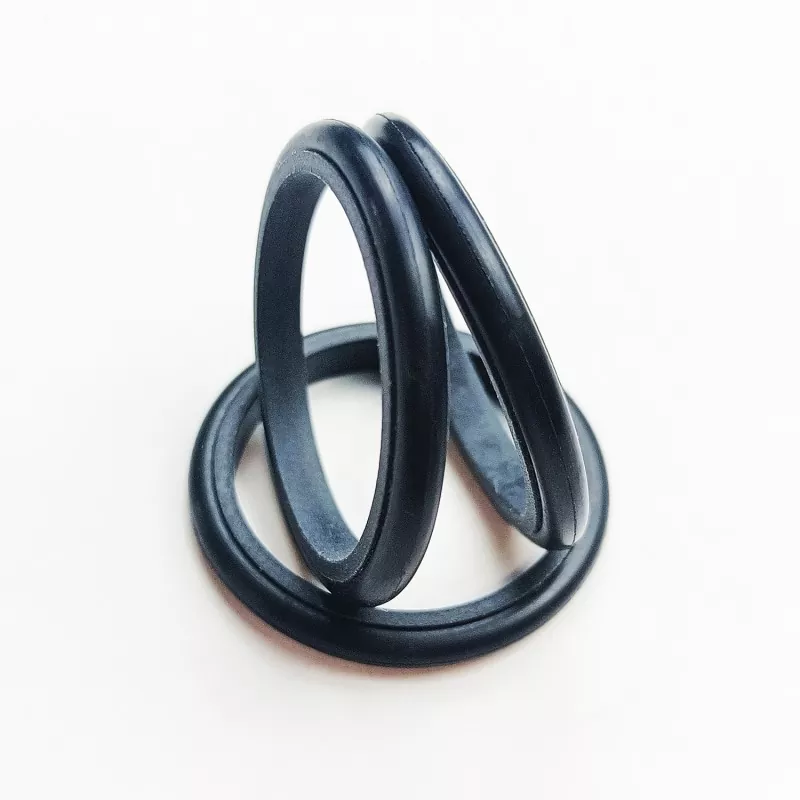

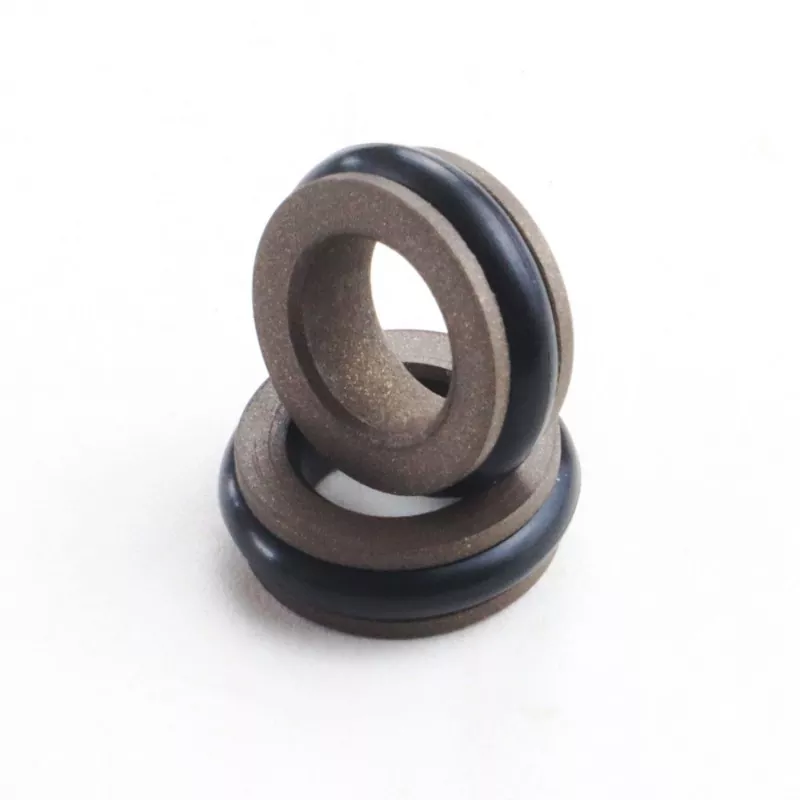

Kombinirano tesnilo tipa C je sestavljeno iz tesnilnega obroča v obliki črke C iz PTFE in njegovega kompozitnega materiala ter O-tesnila. Primeren je za dvosmerno tlačno tesnjenje pri hidravličnih in pnevmatskih izmeničnih gibih. Na voljo je v serijah RC06 in RC07 (združljiv z O-tesnili serije GB1235), odvisno od ustreznega O-tesnila. Zaradi zasnove tesnilnega obroča s tankimi ustnicami ima dobro zmožnost sledenja kompenzacije, kar ima za posledico odlično učinkovitost tesnjenja. Simetrična struktura tesnila tipa C omogoča tesnjenje pod dvosmernim pritiskom.
1. Primerno za hidravlične in pnevmatske aplikacije.
2. Odlična zmogljivost tesnjenja tako za aplikacije z visokim kot nizkim tlakom.
3. Nizko trenje, nizek začetni upor, gladko delovanje, enako dinamično in statično trenje ter brez lezenja.
4. Dolga življenjska doba; primerno za tesnjenje mazanja brez olja.
5. Primerno za dvosmerno tlačno tesnjenje.
Ekstremne vrednosti se ne smejo pojaviti hkrati.
|
Tlak (MPa) |
Temperatura (°C) |
Hitrost (m/s) |
Mediji |
|
≤100 |
-35 do +100 (z NBR O-tesnilom) |
≤6 |
Hidravlično olje, ognjevarne tekočine (HFA/HFB), plin itd. |
|
-20 do +180 (z O-tesnilom FKM) |
1. Ustrezni materiali O-tesnila: RO1 nitril butadien kavčuk (NBR), RO2 fluorokavčuk (FKM) itd.
2. Material tesnilnega obroča: standardni material PTFE3, drugi neobvezni materiali vključujejo PTFE2, PTFE4 in druge visoko zmogljive materiale.

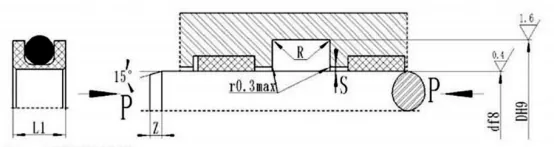

Model za naročanje RC06-80x89,9x9,2-PTFE3—R01
Model-Premer palice x Premer utora x Širina utora PTFE3 - koda materiala modificiranega PTFE R01 Material O-ringa
Lahko proizvaja izdelke katere koli velikosti, navedene v tabeli specifikacij.
|
d f8 Standardni RC06 |
d f8 Lahka RC06-Q |
d f8 Težka RC06-Z |
D H9 |
L+0.2 |
L1 |
Rmaks |
Smax |
Zmin |
d0 |
|
|
<20MPA |
<40MPA |
|||||||||
|
-- |
4~17.9 |
-- |
d+3,6 |
4 |
3.6 |
0.3 |
0.2 |
0.15 |
3 |
1.8 |
|
4~17.9 |
18~39,9 |
-- |
d+5,0 |
5.0 |
4.6 |
0.4 |
0.25 |
0.15 |
4 |
2.65 |
|
18~39,9 |
40~106,9 |
4~17.9 |
d+6,6 |
6.2 |
5.6 |
0.4 |
0.25 |
0.2 |
5 |
3.55 |
|
40~106,9 |
107~630,9 |
18~39,9 |
d+9,9 |
9.2 |
8.5 |
0.5 |
0.3 |
0.2 |
7 |
5.30 |
|
107~630,9 |
631~999 |
40~106,9 |
d+13,0 |
12.3 |
10.6 |
0.6 |
0.35 |
0.25 |
10 |
7.00 |
|
631~999 |
1000~1600 |
107~630,9 |
d+15,2 |
13.6 |
12 |
0.7 |
0.5 |
0.3 |
12 |
8.6 |
|
1000~1600 |
≥1600 |
631~999 |
d+18,5 |
16 |
14.5 |
0.8 |
0.6 |
0.4 |
15 |
10 |
|
≥1600 |
-- |
1000~1600 |
d+22 |
19 |
17 |
1.0 |
0.7 |
0.6 |
20 |
12.0 |
Opomba: 1. Pri premerih gredi ≤ 70 mm so priporočljiva tesnila z odprtimi utori. Za namestitev integriranih (zaprtih) tesnil za utore glejte navodila za namestitev.
2. Pri tlaku > 40MPa mora koreninska površina Smax tesnila uporabljati toleranco prileganja H8/f8.
Ustrezni O-obroč GB1235 Lahko proizvaja izdelke katere koli velikosti, navedene v tabeli specifikacij.
|
Razpon premera gredi d f8 |
Premer utora D H9 |
Širina jarka L+0,2 |
Višina tesnila L1 |
Zaobljeni vogali Rmaks |
Radialna zračnost Smax |
Posnemanje Zmin |
Premer žice O-tesnila d0 |
|
|
<20MPA |
<40MPA |
|||||||
|
5~21 |
d+4,5 |
4.5 |
4 |
0.4 |
0.25 |
0.15 |
4 |
2.4 |
|
22~39 |
d+6,5 |
6.2 |
5.6 |
0.4 |
0.25 |
0.2 |
5 |
3.5 |
|
40~154 |
d+10,4 |
9.8 |
8.9 |
0.5 |
0.3 |
0.2 |
7 |
5.7 |
|
155~1500 |
d+15,2 |
13.6 |
12 |
0.7 |
0.5 |
0.3 |
12 |
8.6 |
Primer naročanja RC07—80*90,4*9,8-PTFE3-R01
