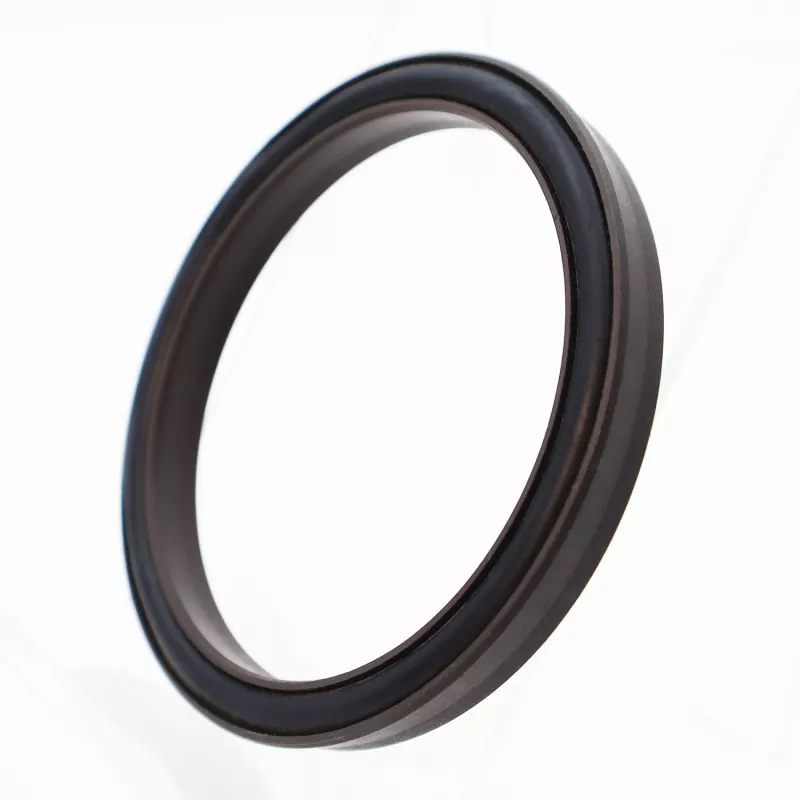

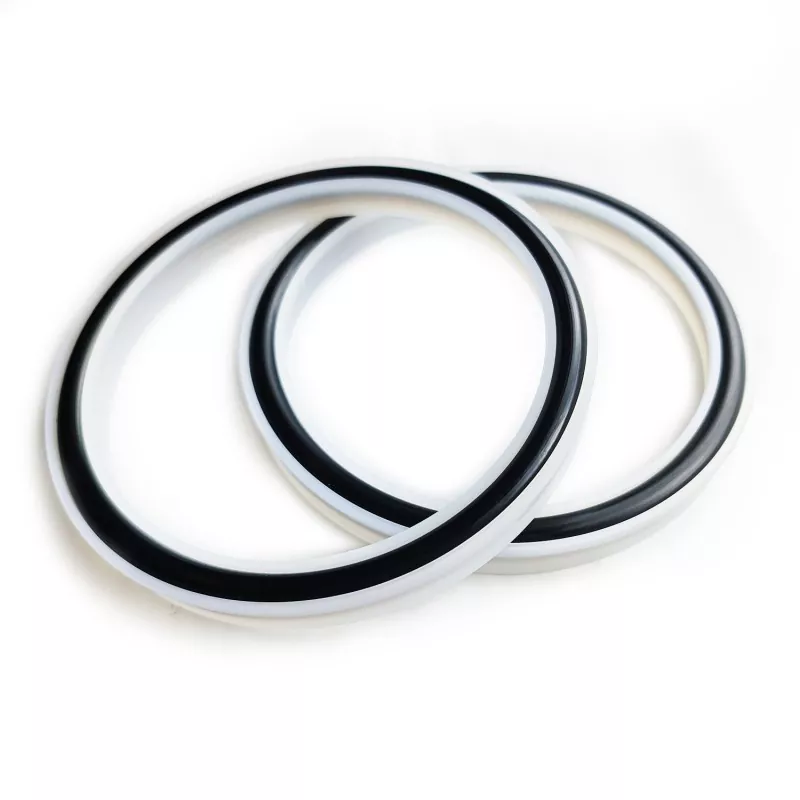

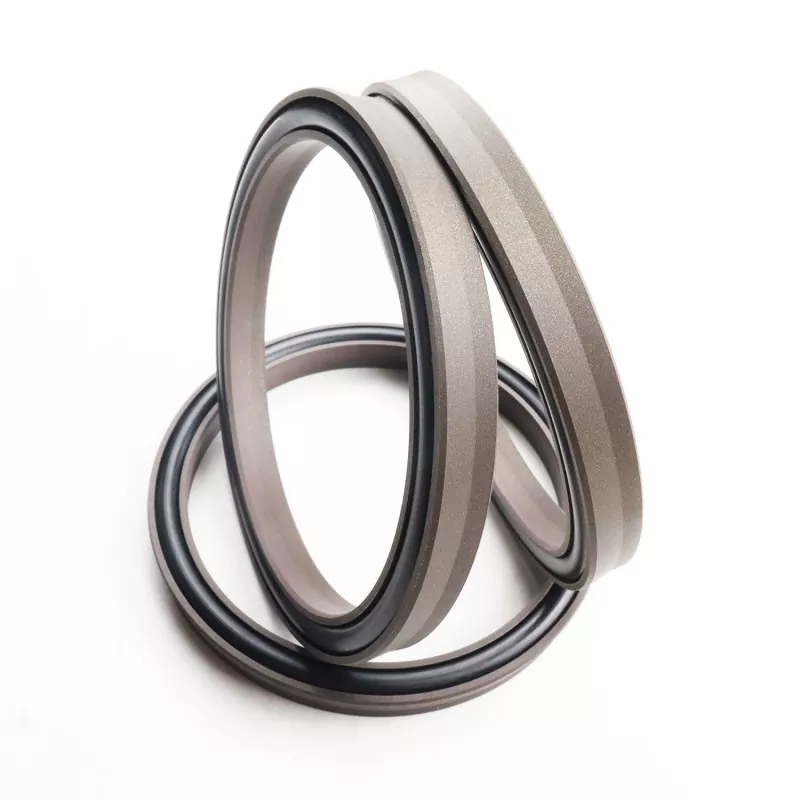

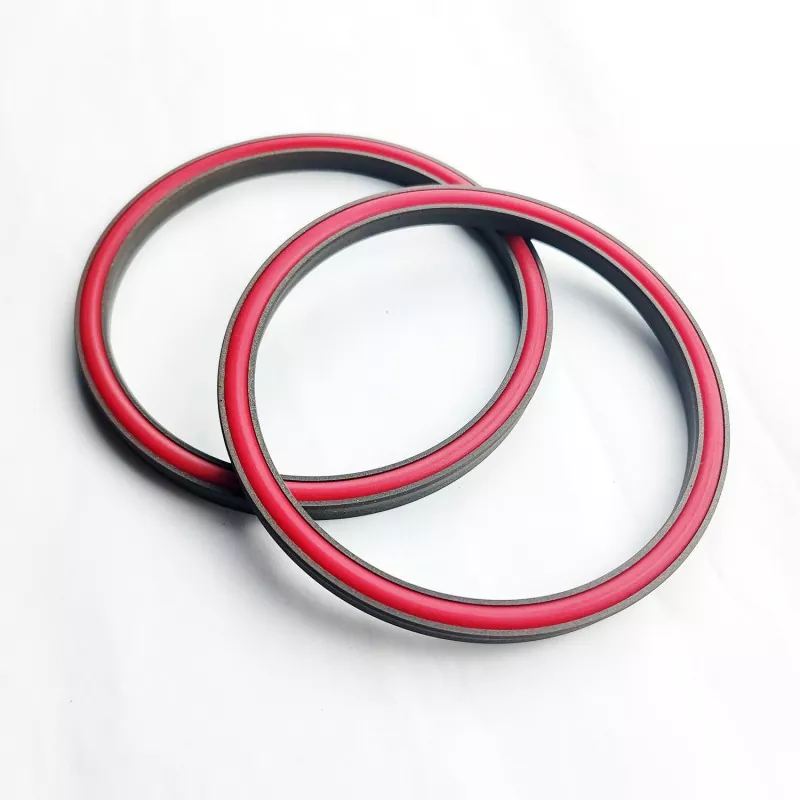

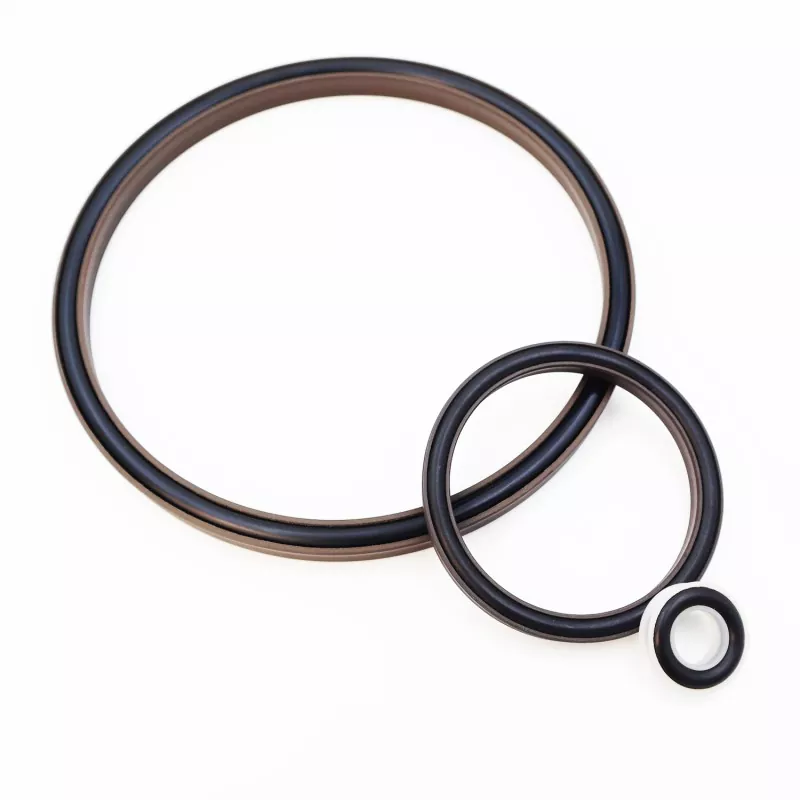

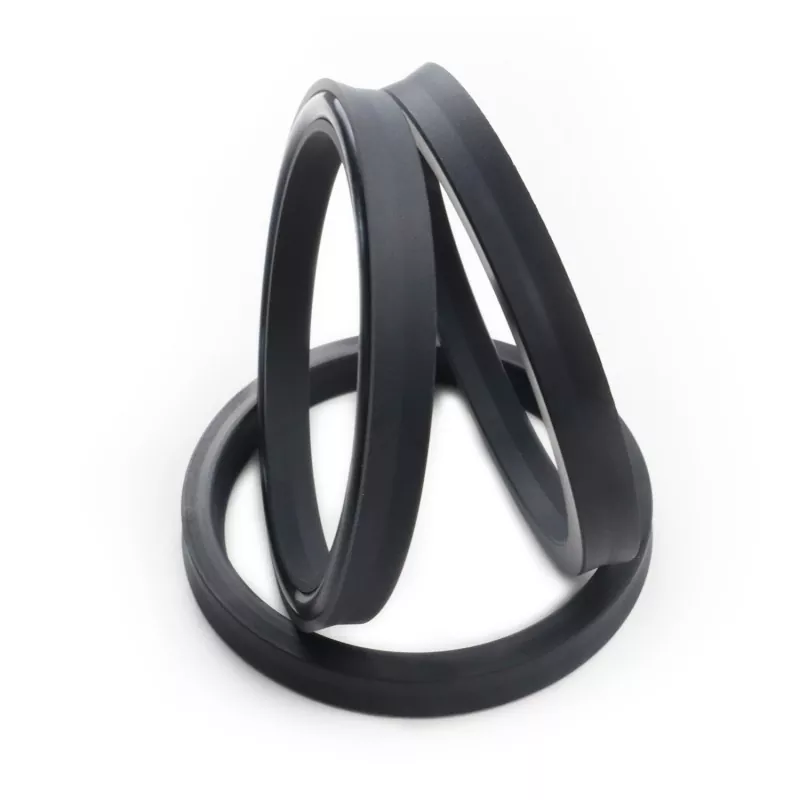

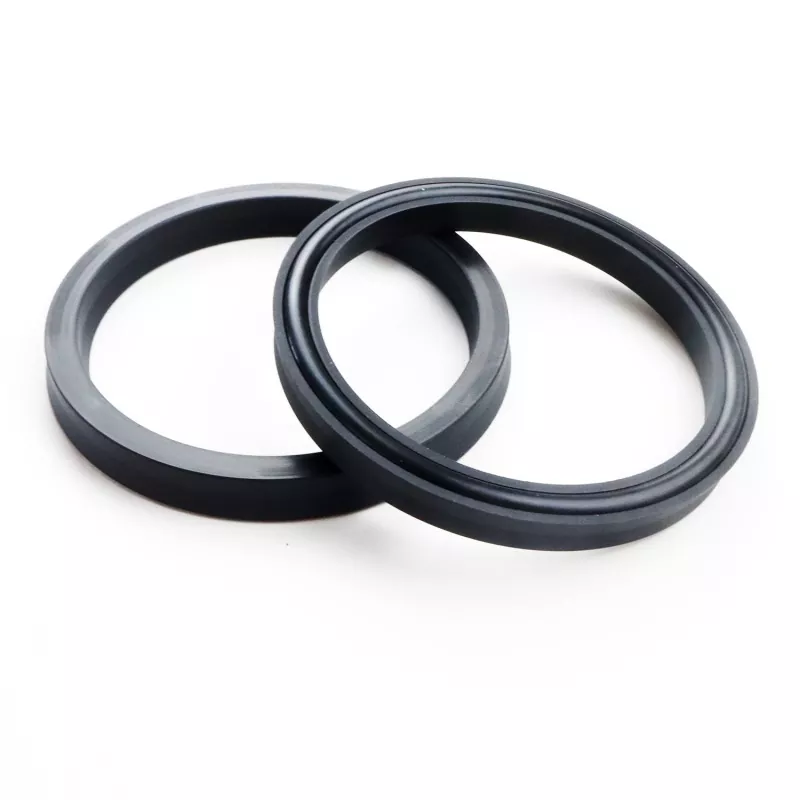

Kombinirano tesnilo tipa Y (tesnilo za ultravisok tlak/hidravlični tlak) je sestavljeno iz tesnilnega obroča v obliki črke Y iz PTFE in njegovih kompozitnih materialov ter O-tesnila. Primeren je za enosmerno tesnjenje pri hidravličnem povratnem gibanju.
Zaradi patentirane strukture in optimizirane debeline tesnilnega obroča v obliki črke Y se dobro obnese tudi v vodnem tlaku ali drugih medijih z nizko viskoznostjo. Strukturna zasnova tesnilnega obroča prav tako izboljša njegovo odpornost na visoke in ultra visoke tlake. Tesnilo deluje z nizkim koeficientom trenja, odpravlja lezenje in omogoča dolgotrajno mazanje brez olja.
Opomba: Ta struktura tesnila ima omejitve in ni priporočljiva za uporabo v zaprtih utorih.
1. Nizko trenje, nizek začetni upor, gladko delovanje, enako dinamično in statično trenje, brez lezenja.
2. Dolga življenjska doba, primerna za tesnjenje mazanja brez olja.
3. Primerno za tesnjenje visokotlačnih, ultravisokotlačnih medijev in medijev z nizko viskoznostjo, kot je voda.
Ekstremne vrednosti se ne smejo pojaviti hkrati. Če tlak preseže 260 MPa, se obrnite na naše podjetje.
|
Tlak (MPa) |
Temperatura (°C) |
Hitrost (m/s) |
Mediji |
|
≤260 |
-35 do +100 (z NBR O-tesnilom) |
≤6 |
Hidravlično olje, ognjevarne tekočine (HFA/HFB), plin itd. |
|
-20 do +180 (z O-tesnilom FKM) |
1. Ustrezni materiali O-tesnila: RO1 nitril butadien kavčuk (NBR), RO2 fluorokavčuk (FKM) itd.
2. Material tesnilnega obroča: standardni material PTFE3, drugi neobvezni materiali vključujejo PTFE2, PTFE4 in druge visoko zmogljive materiale.

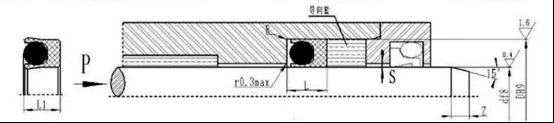

Model za naročanje RC10-40x52,4x9,2-PTFE3-R01
Model - Premer palice x Premer utora x Širina utora PTFE3 - Koda materiala modificiranega PTFE R01 - Koda materiala O-tesnila
