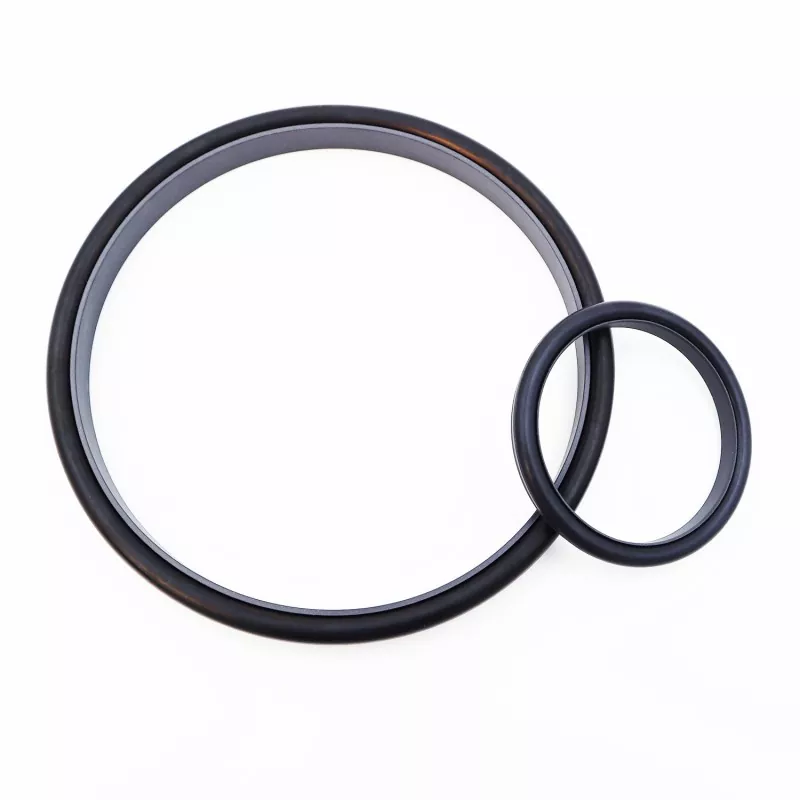

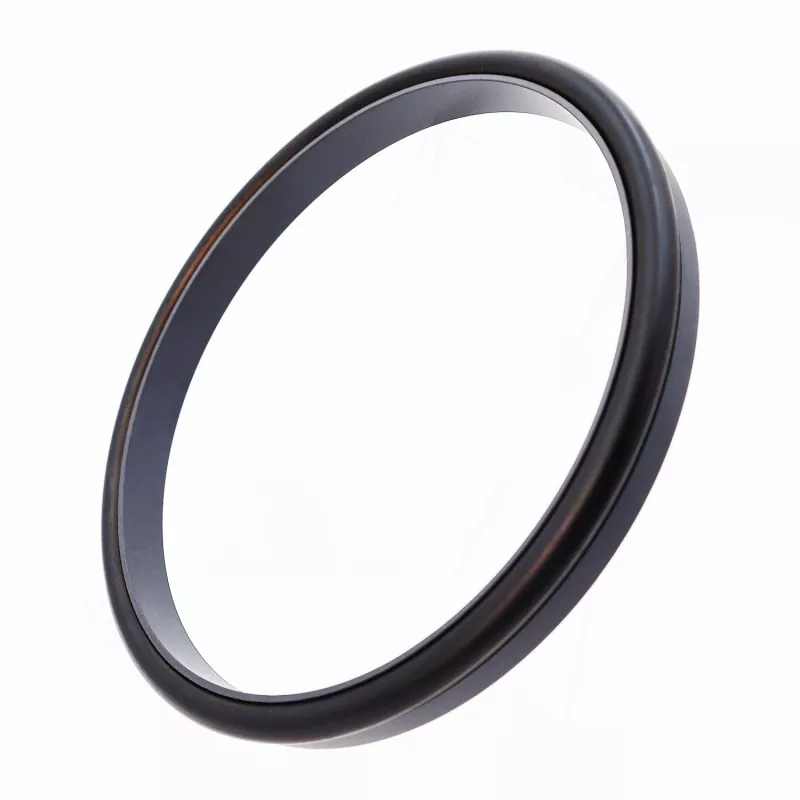

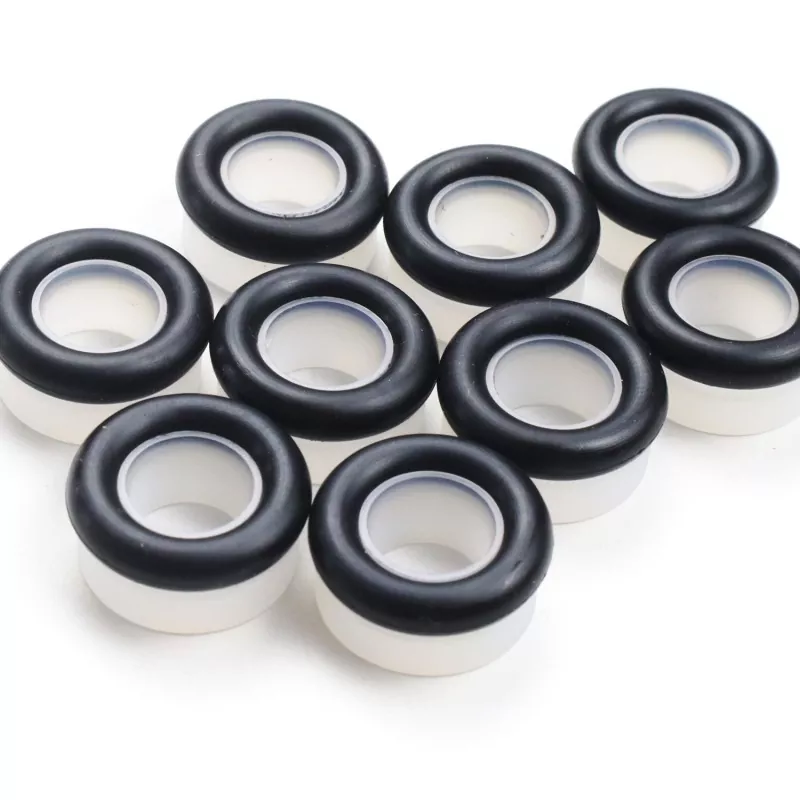

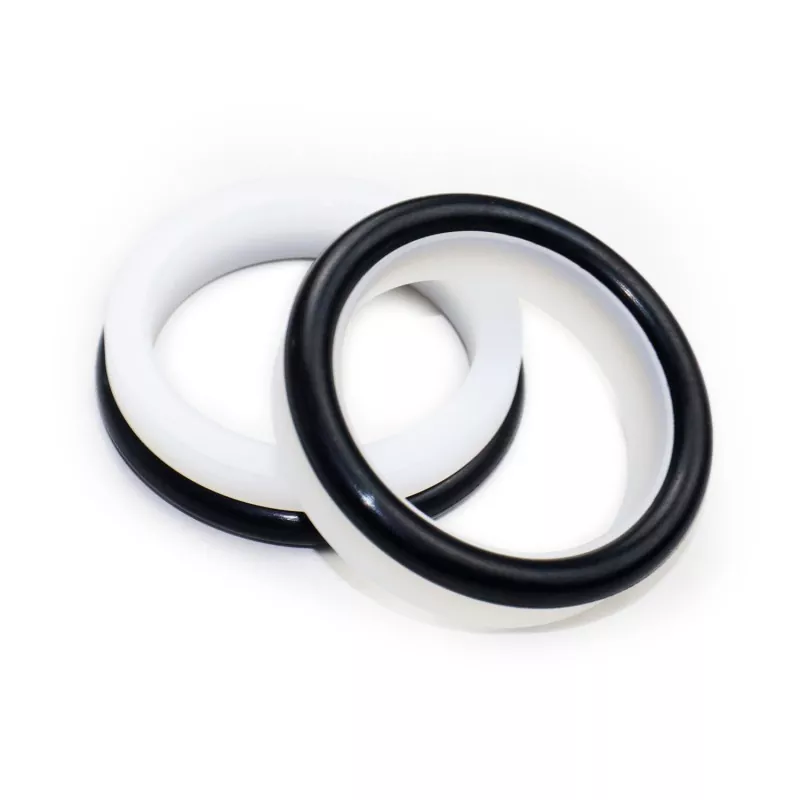

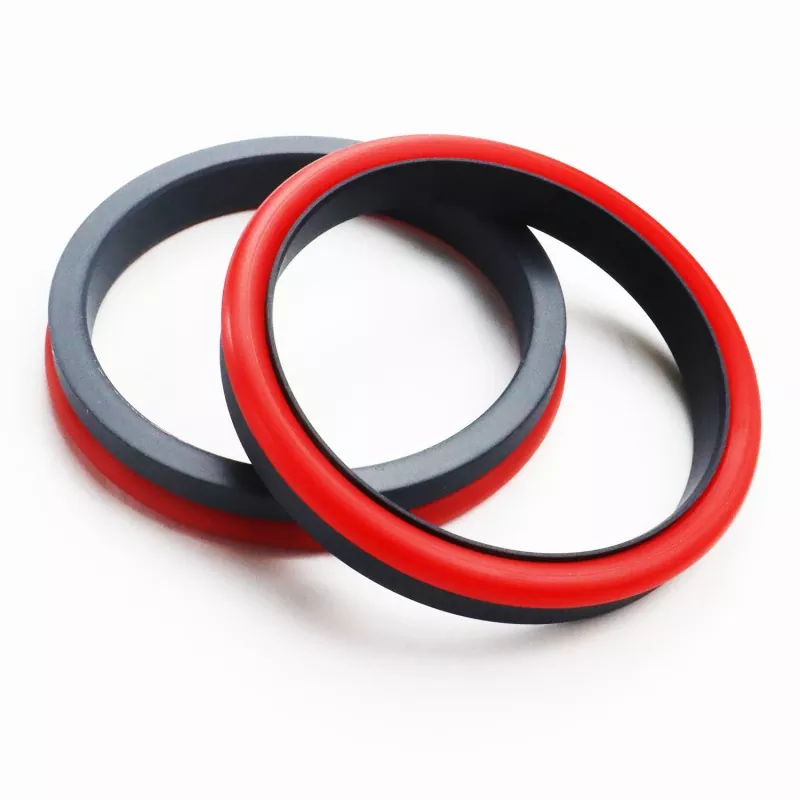

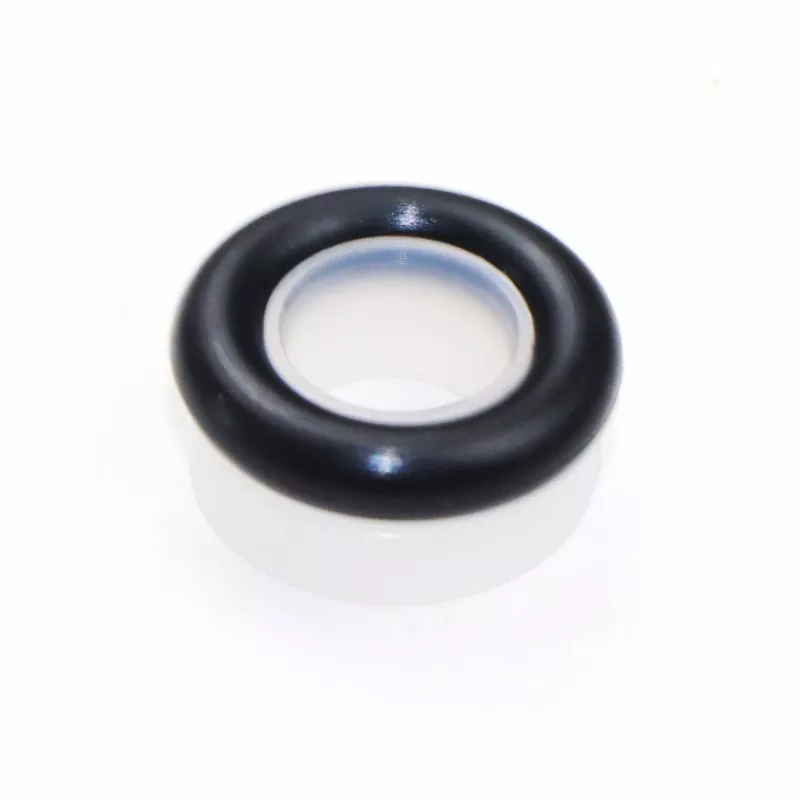

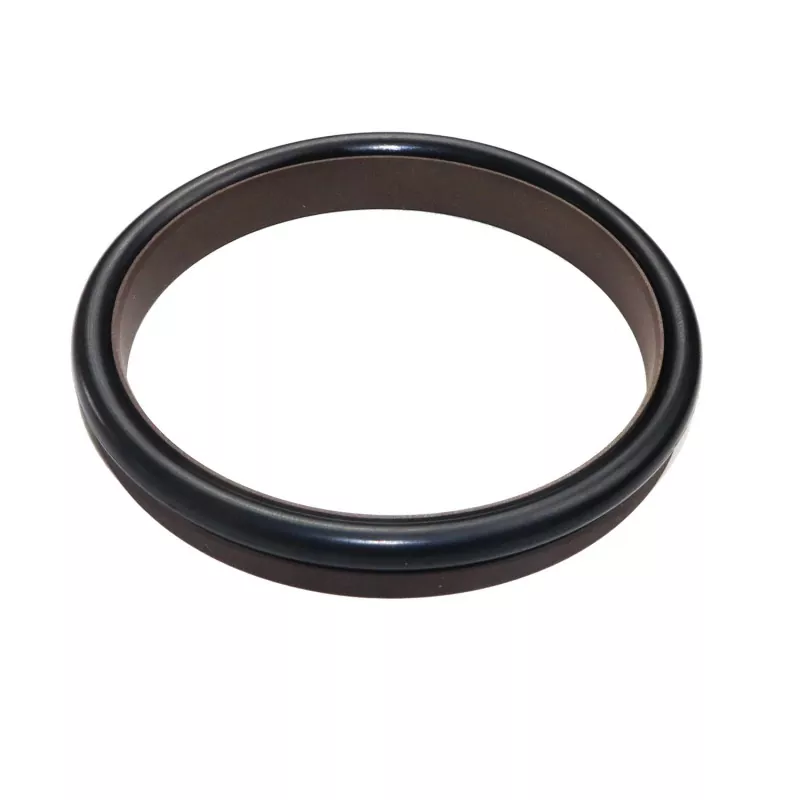

Ojačano pravokotno kombinirano tesnilo (tesnilo za ultra visok tlak/hidravlični tlak) je sestavljeno iz ojačanega pravokotnega tesnilnega obroča iz PTFE in njegovih kompozitnih materialov ter O-tesnila. Primeren je za enosmerno tesnjenje pri hidravličnem povratnem gibanju.
Odvisno od vrste uporabljenega O-tesnila je na voljo v serijah RC08 in RC09 (združljivo z O-tesnili serije GB1235). Zaradi optimizirane debeline tesnilnega obroča se dobro obnese tudi v vodnem tlaku ali drugih medijih z nizko viskoznostjo.
Strukturna zasnova ojačanega tesnilnega obroča prav tako izboljša odpornost tesnila na visok in ultra visok tlak. Na splošno ni primeren za vgradnjo v zaprte utore.
1. Nizko trenje, nizek začetni upor, gladko gibanje, enako dinamično in statično trenje, brez lezenja.
2. Dolga življenjska doba, primerna za tesnjenje mazanja brez olja.
3. Primerno za tesnjenje visokotlačnih, ultravisokotlačnih medijev in medijev z nizko viskoznostjo, kot je voda.
Ekstremne vrednosti se ne smejo pojaviti hkrati.
|
Tlak (MPa) |
Temperatura (°C) |
Hitrost (m/s) |
Mediji |
|
≤200 |
-35 do +100 (z NBR O-tesnilom) |
≤6 |
Hidravlično olje, ognjevarne tekočine (HFA/HFB), plin itd. |
|
-20 do +200 (z O-tesnilom FKM) |
1. Ustrezni materiali O-tesnila: R01 nitril butadien kavčuk (NBR), RO2 fluorokavčuk (FKM) itd.
2. Material tesnilnega obroča: standardni material PTFE3, drugi neobvezni materiali vključujejo PTFE2, PTFE4 in druge visoko zmogljive materiale.
Model za naročanje RC08—80x90,2x11,2—PTFE3—R01 Model-Premer palice x Premer utora x Širina utora-Koda materiala

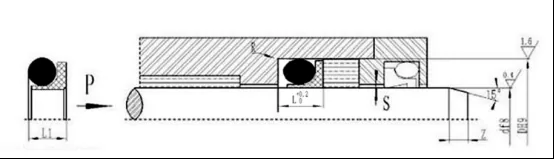

RC08 Specifikacije in tabela parametrov
Lahko proizvaja izdelke katere koli velikosti, navedene v tabeli specifikacij
|
Standardni df8 RCO8 |
Lahka obremenitev df8 RCO8-Q |
Velika obremenitev df8 RC08-Z |
Premer utora D H9 |
Širina utora L+0,2 |
Višina tesnila L1 |
Zaobljeni vogali Rmaks |
Radialna zračnost Smax |
Posnemanje Zmin |
Premer žice O-tesnila dO |
|
|
<20MPA |
<60MPA |
|||||||||
|
-- |
5~17.9 |
-- |
d+3,6 |
4.7 |
4.2 |
0.3 |
0.2 |
0.15 |
3 |
1.8 |
|
5~17.9 |
18~39,9 |
-- |
d+5,2 |
6.1 |
5.5 |
0.4 |
0.25 |
0.15 |
4 |
2.65 |
|
18~39,9 |
40~108,9 |
5~17.9 |
d+6,8 |
8.0 |
7 |
0.4 |
0.25 |
0.2 |
5 |
3.55 |
|
40~108,9 |
109~629 |
18~39,9 |
d+10,2 |
11.2 |
10 |
0.5 |
0.3 |
0.2 |
7 |
5.30 |
|
109~629 |
630~999 |
40~108,9 |
d+13,4 |
14.2 |
12.7 |
0.6 |
0.35 |
0.25 |
10 |
7.00 |
|
630~999 |
1000~1599 |
109~629 |
d+16,0 |
16.2 |
14.5 |
0.7 |
0.5 |
0.3 |
12 |
8.6 |
|
1000~1599 |
≥1600 |
630~999 |
d+18,8 |
18.6 |
16.8 |
0.8 |
0.6 |
0.4 |
15 |
10.0 |
|
≥1600 |
-- |
1000~1599 |
d+22,8 |
21.8 |
19.8 |
1.0 |
0.7 |
0.6 |
20 |
12.0 |
Opomba:1. Prosimo, posvetujte se z našim podjetjem, če je potreben sistem z zaprtimi utori.
2. Tlak > 60MPa, toleranca prileganja korena H8/f8, ultravisokotlačno tesnilo Smax < 0,05.
