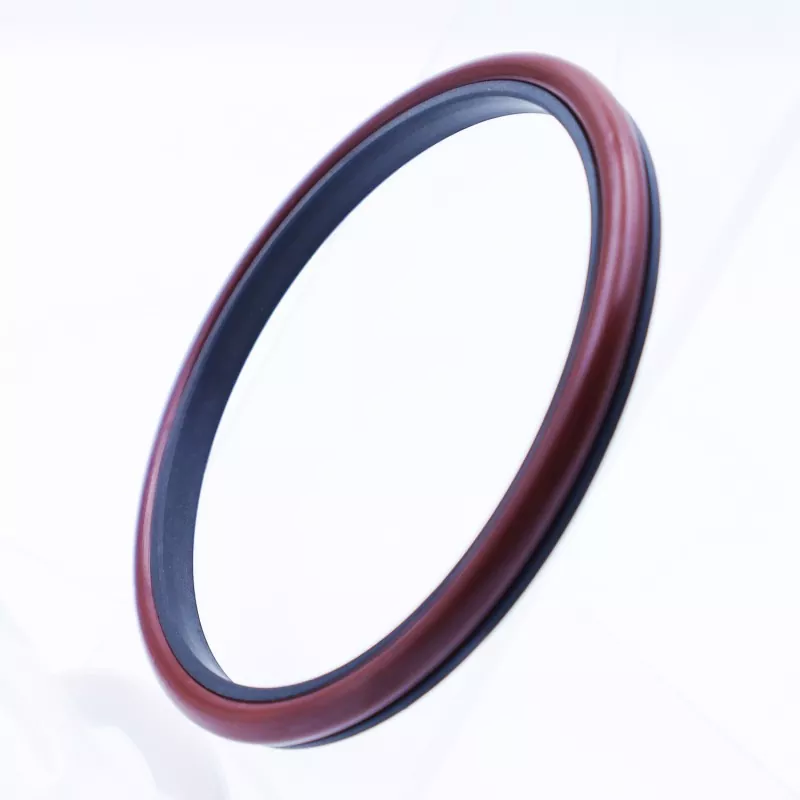

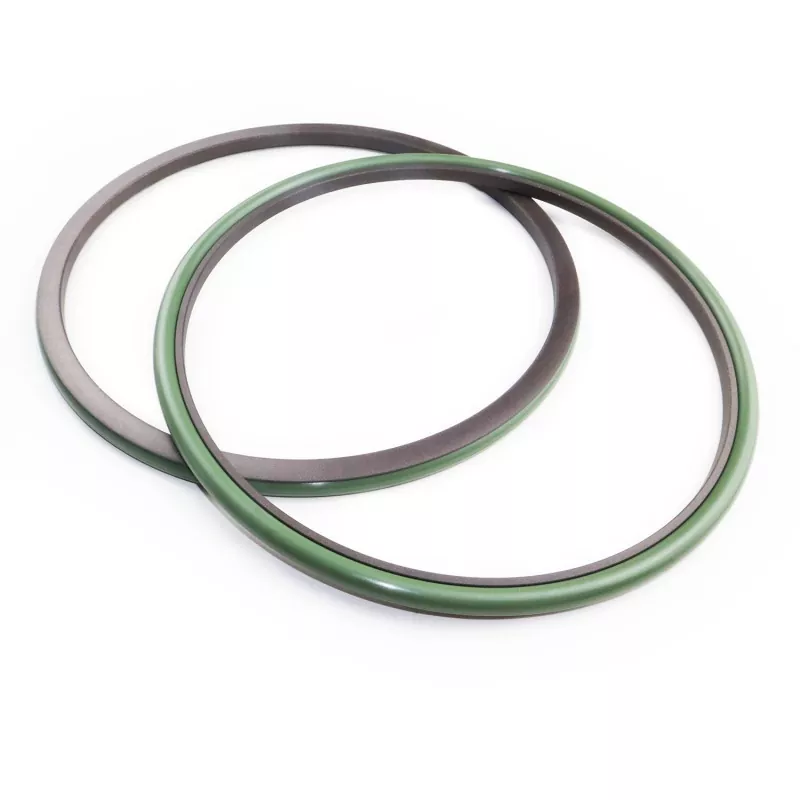

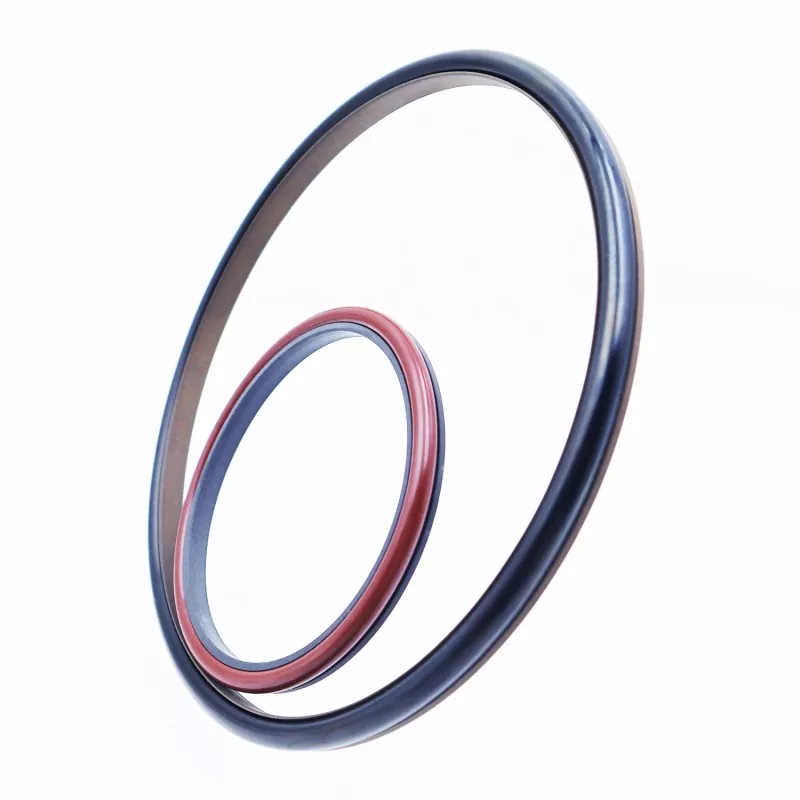

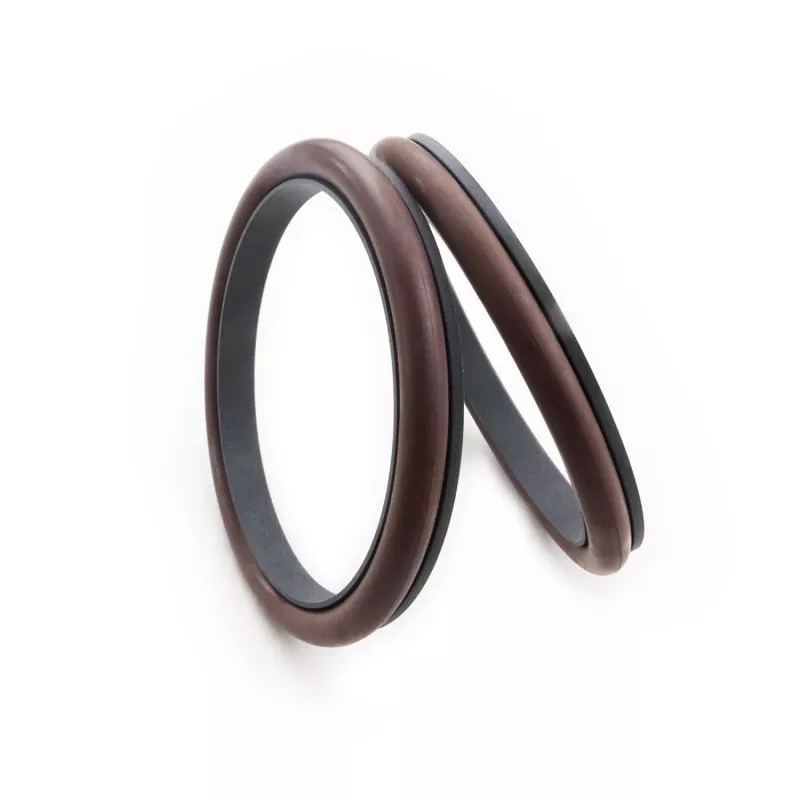

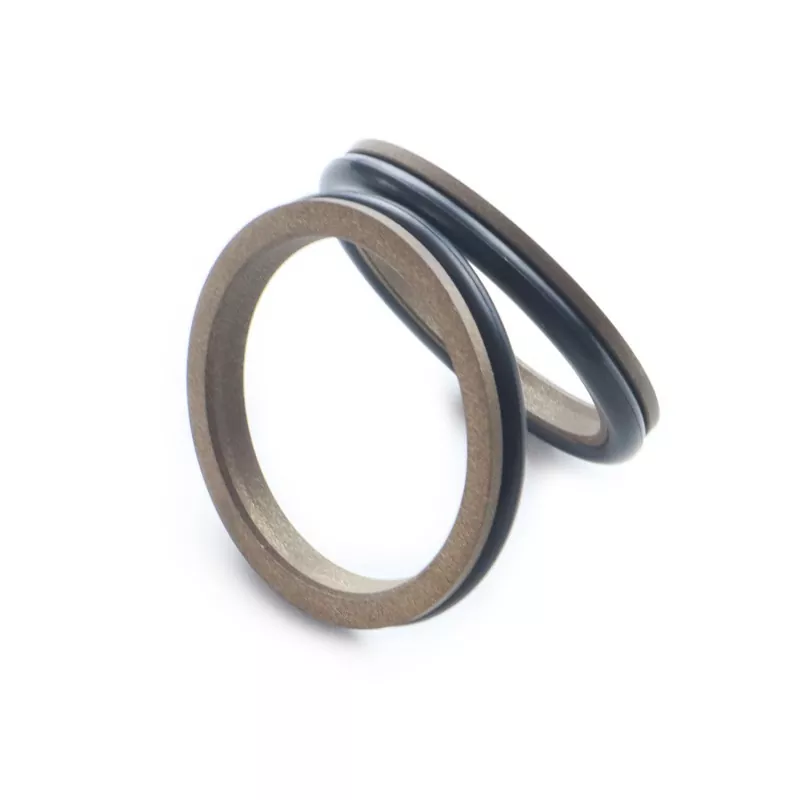

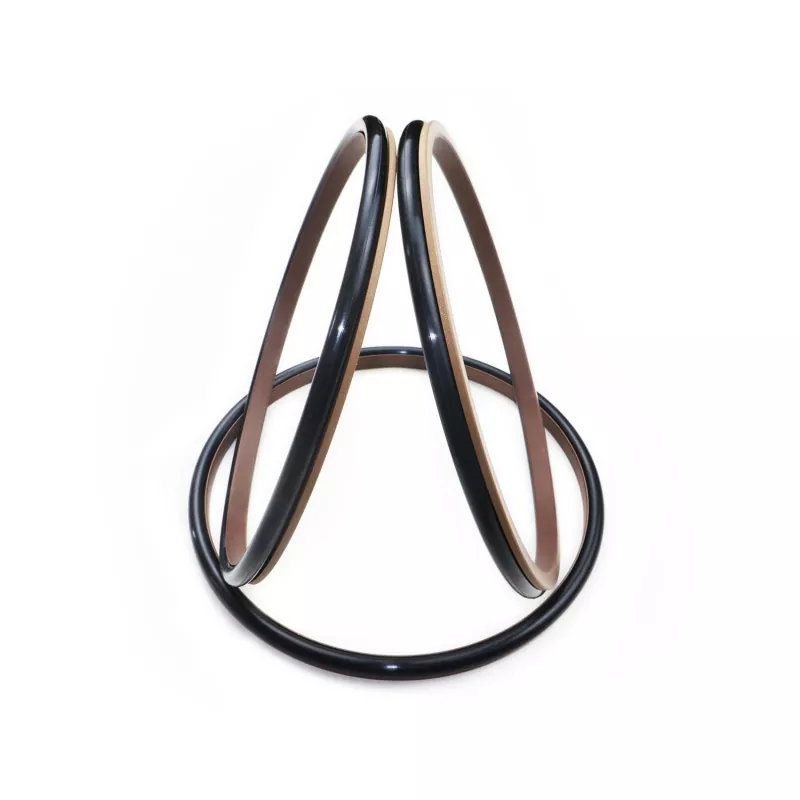

Pravokotno kombinirano tesnilo je sestavljeno iz pravokotnega tesnilnega obroča iz PTFE (ali PTFE kompozita) in gumijastega O-tesnila; zasnovan je za enosmerno recipročno tesnjenje v hidravličnih in pnevmatskih aplikacijah.
Izdelek je razvrščen v seriji RC01 in RC02 na podlagi ujemajočega O-tesnila (združljivo s serijo GB1235). Pravokotni tesnilni obroč ima zasnovo s tankimi ustnicami, ki nudi odlično naknadno kompenzacijo, kar ima za posledico vrhunsko učinkovitost tesnjenja.
1. Primerno za hidravlične in pnevmatske aplikacije;
2. Odlična zmogljivost tesnjenja v pogojih visokega in nizkega tlaka;
3. nizko trenje z minimalnim zagonskim uporom; zagotavlja nemoteno gibanje z enakim dinamičnim in statičnim trenjem, odpravlja zdrs (plazenje);
4. Dolga življenjska doba; primeren za mazanje brez olja;
5. Kompaktna strukturna zasnova; enostaven za namestitev in vzdrževanje;
Opomba: mejne vrednosti se ne smejo pojavljati hkrati.
|
Tlak (MPa) |
Temperatura (°C) |
Hitrost (m/s) |
Mediji |
|
≤70 |
-35 do +100 (z NBR O-tesnilom) |
≤6 |
Hidravlično olje, ognjevarne tekočine (HFA/HFB), plin itd. |
|
-20 do +180 (z O-tesnilom FKM) |
1. Združljivi materiali O-tesnila vključujejo: RO1 nitrilni kavčuk (NBR), RO2 fluorov kavčuk (FKM) itd.
2. Material tesnilnega obroča: standardni material PTFE3; druge razpoložljive možnosti vključujejo PTFE2, PTFE4 in druge visoko zmogljive materiale.

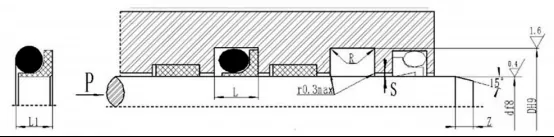

Model naročila: RC01—80x89,6x7,8—PTFE3—R01
Model - Premer palice × Premer utora × Širina utora | PTFE3: Modificirana koda materiala PTFE | R01: koda materiala O-tesnila
