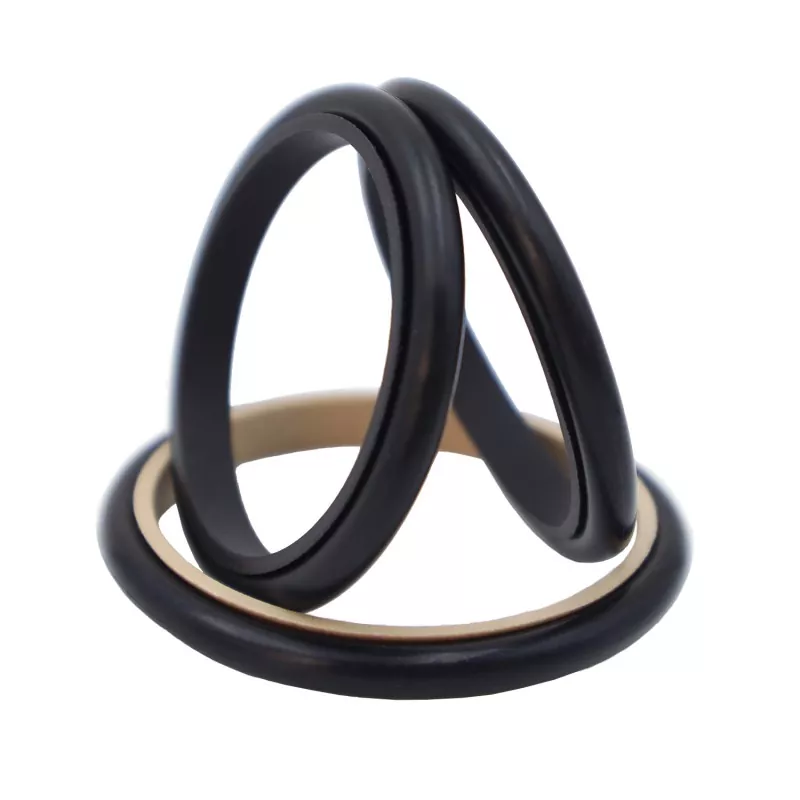

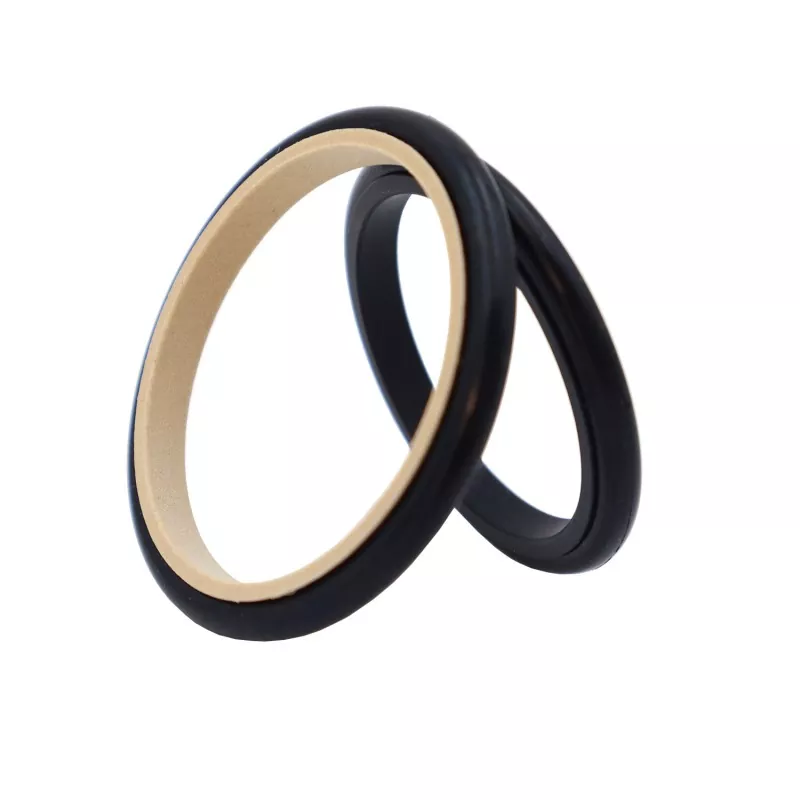

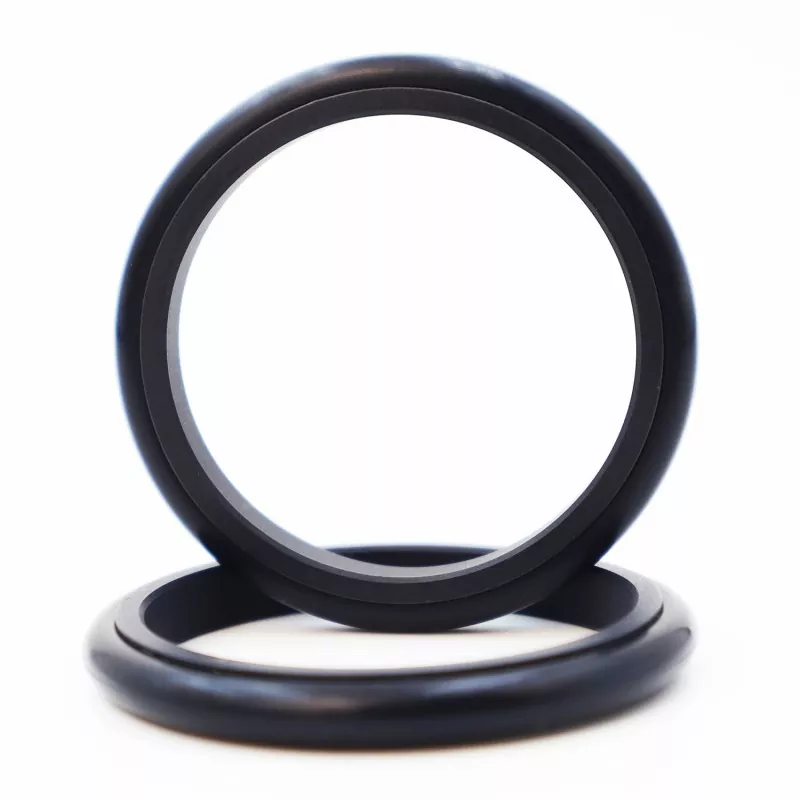

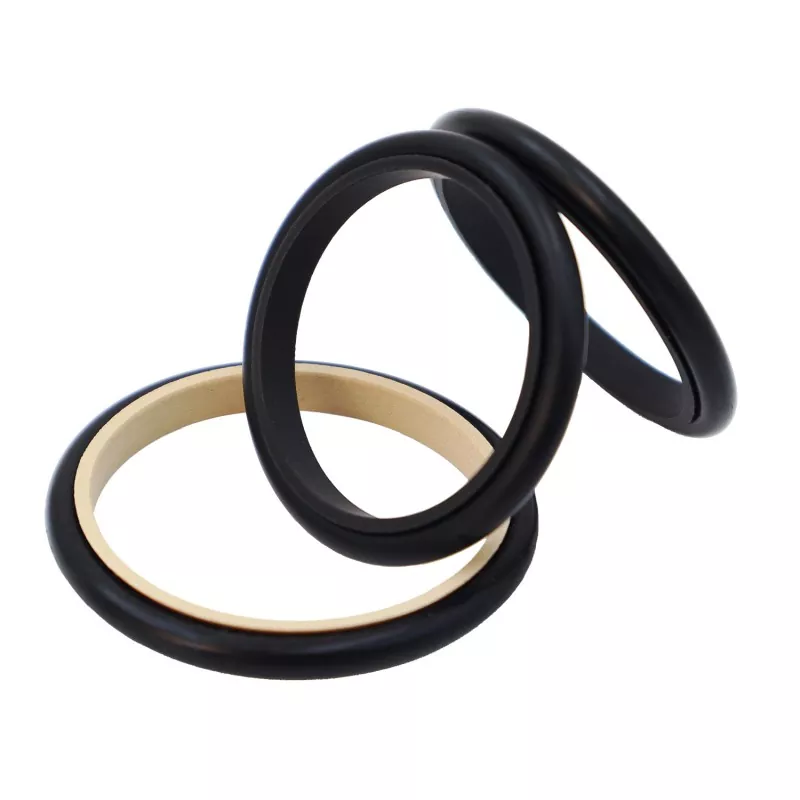

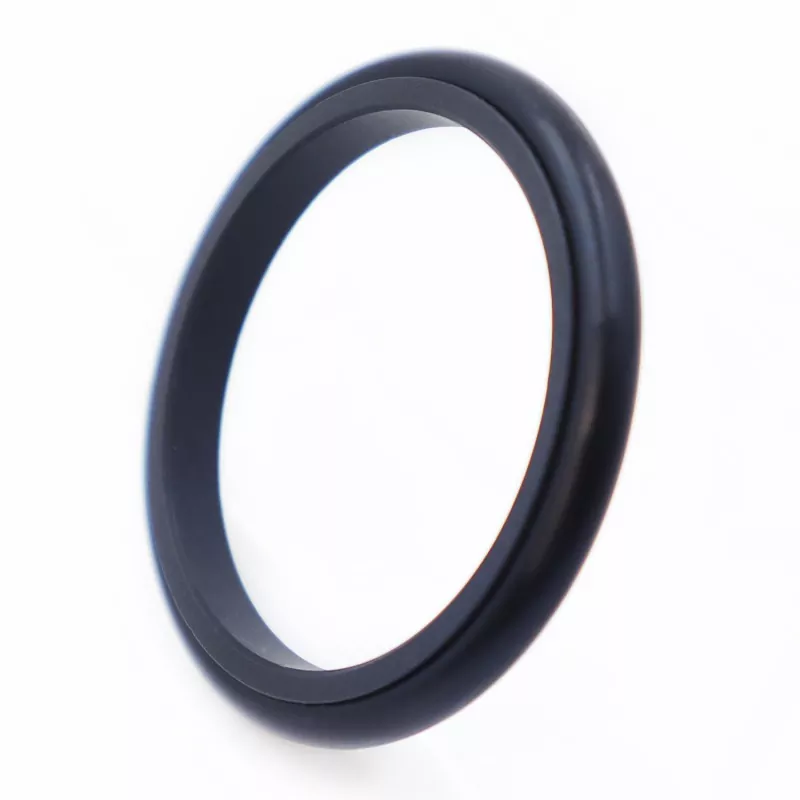

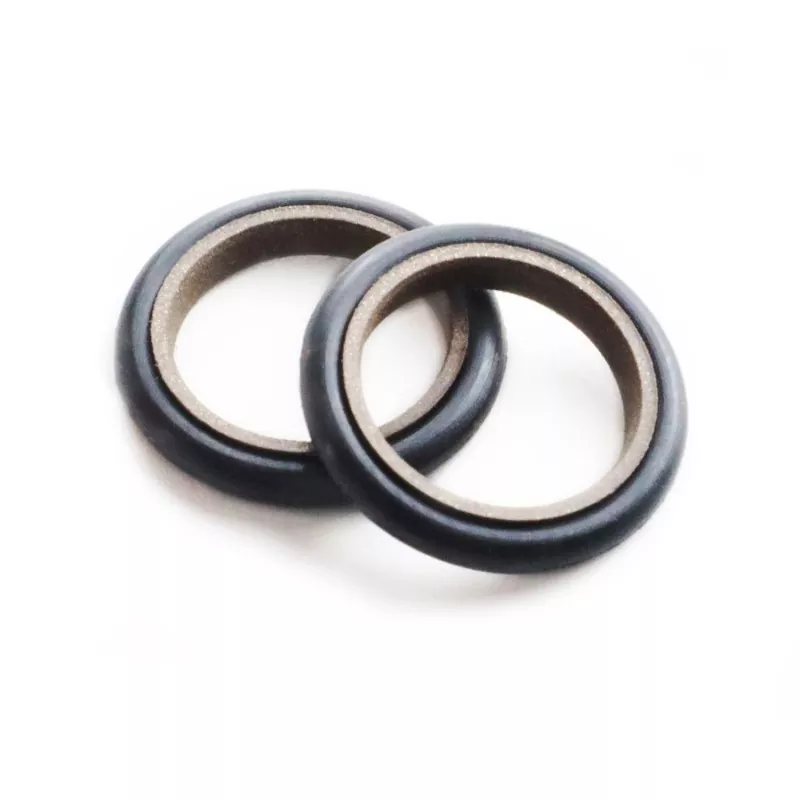

Kombinirano tesnilo s pokrovom je sestavljeno iz tesnilnega obroča iz PTFE v obliki pokrova in gumijastega O-obroča, zasnovanega za dvosmerno tesnjenje pod pritiskom v hidravličnih in pnevmatskih izmeničnih aplikacijah. O-tesnilo zagotavlja radialno silo in kompenzira obrabo tesnilnega obroča; tesnilni obroč ima zasnovo s tankimi ustnicami, ki ponuja odlične zmožnosti naknadne kompenzacije, kar ima za posledico vrhunsko učinkovitost tesnjenja. Združljiv je s standardnimi utori za O-obroče GB1235. Za premere palic, manjše od 30 mm, je treba uporabiti zasnovo z deljenim (odprtim) utorom.
To tesnilo je primerno za hidravlične in pnevmatske pogoje delovanja in podpira dvosmerno tlačno tesnjenje. Ponuja prednosti, kot so nizko trenje, minimalen upor proti zlomu, gladko delovanje brez zdrsa, primernost za mazanje brez olja in dolga življenjska doba. Zahteva minimalen prostor za namestitev in omogoča enostavno razstavljanje in vzdrževanje.
Opomba pri izbiri: Za aplikacije s premeri palic 30 mm ali manj je za namestitev priporočljiva uporaba razcepljenega (odprtega) utora.
1. Primerno za hidravlične in pnevmatske aplikacije; podpira dvosmerno tlačno tesnjenje.
2. nizko trenje, minimalen upor proti odlomu in gladko gibanje; enako dinamično in statično trenje; brez zdrsa.
3. Dolga življenjska doba; primeren za mazanje brez olja.
4. Kompaktna oblika; enostavna namestitev in vzdrževanje.
Mejne vrednosti se ne smejo pojavljati hkrati.
|
Tlak (MPa) |
Temperatura (°C) |
Hitrost (m/s) |
Mediji |
|
≤20 |
-35 do +100 (z NBR O-tesnilom) |
≤6 |
Hidravlično olje na mineralni osnovi, ognjeodporne tekočine (HFA/HFB), plini itd. |
|
-20 do +180 (z O-tesnilom FKM) |
1. Materiali za priloženi O-tesnilo vključujejo: R01 nitrilni kavčuk (NBR), R02 fluorov kavčuk (FKM) itd.
2. Material tesnilnega obroča: standardni material PTFE3; alternativni materiali vključujejo PTFE1, PTFE2 in PTFE4.
Model naročila: RC13—80-PTFE3—R01 ali SPNC-80-PTFE3—R01
RC13/SPNC - Model 80 - Premer gredi dPTFE3 - Šifra materiala PTFE R01 - Koda materiala O-tesnila
Izdelke je mogoče izdelati v kateri koli velikosti, ki je navedena v tabeli specifikacij.
|

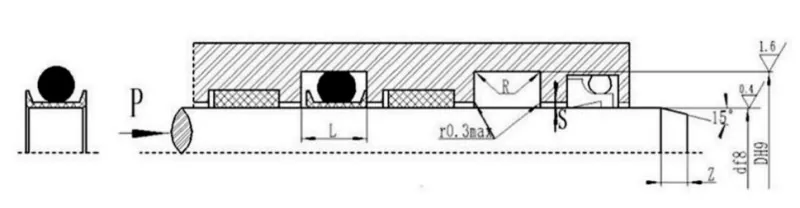

Razpon premera gredi d f8 |
Premer utora D H9 |
Širina utora L+0,2 |
Radij kota Rmaks |
Radialna zračnost Smax |
Posnemanje Zmin |
Premer žice O-tesnila d0 |
|
|
Za hidravlične aplikacije |
Za pnevmatske in hidravlične aplikacije z nizkim trenjem |
||||||
|
3~10 |
d+3 |
d+3,5 |
2.5 |
0.4 |
0.2 |
3 |
1.9 |
|
10~22 |
d+4 |
d+4,6 |
3.2 |
0.6 |
0.3 |
4 |
2.4 |
|
22~50 |
d+6 |
d+6,6 |
4.7 |
1 |
0.3 |
5 |
3.5 |
|
48~150 |
d+10 |
d+10,6 |
7.5 |
1 |
0.35 |
6 |
5.7 |
|
150~1500 |
d+15 |
d+15,6 |
11.0 |
2.5 |
0.4 |
8 |
8.6 |
