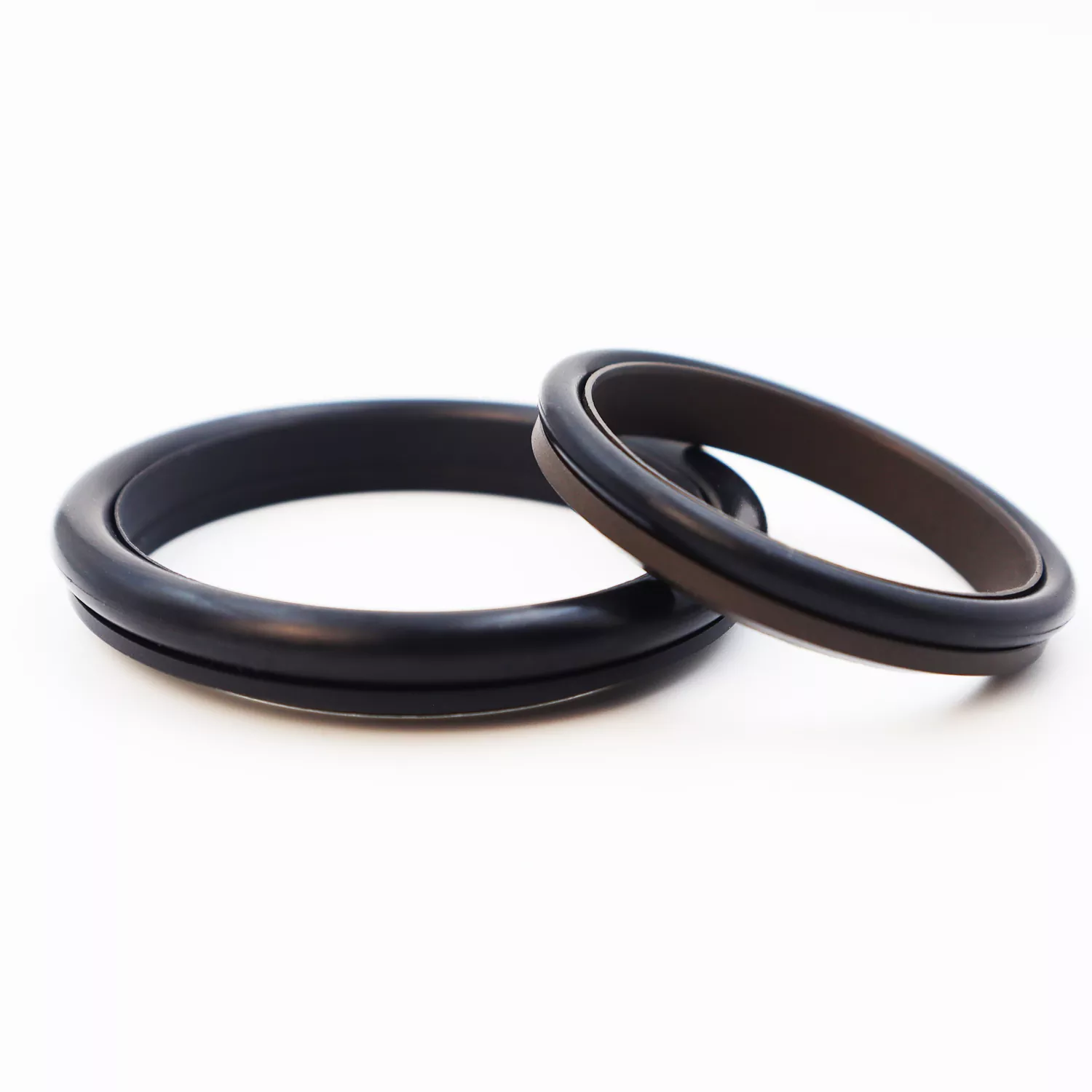

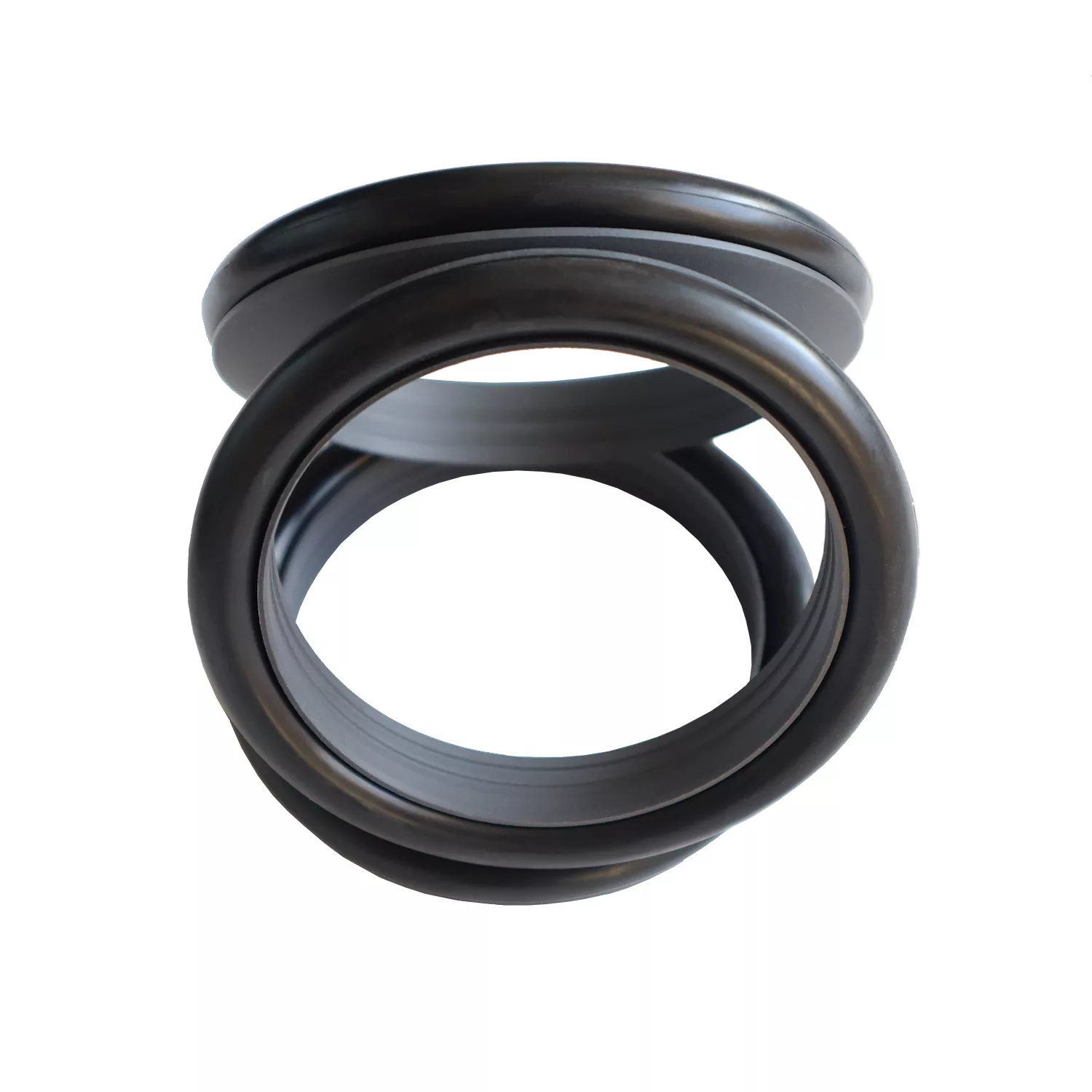

Kot proizvajalec, specializiran za visokotlačna tesnila, Ruichen Sealing ponuja "Foot-type Combined Seal". Tesnilni obroč ima strukturo s tankimi ustnicami, ki zagotavlja odlične zmogljivosti dinamične kompenzacije. Njegova edinstvena tesnilna površina v obliki stopala – ki vključuje klinast utor – povečuje odpornost proti kontaminaciji in zmanjšuje trenje; ta specializirana zasnova znatno poveča tlačno odpornost, zaradi česar je primeren za uporabo pri visokem in ultravisokem tlaku. Opomba: To tesnilo ni primerno za vgradnjo v zaprte utore.
Pozdravljamo povpraševanja glede izbire in množična naročila kupcev inženirske opreme.

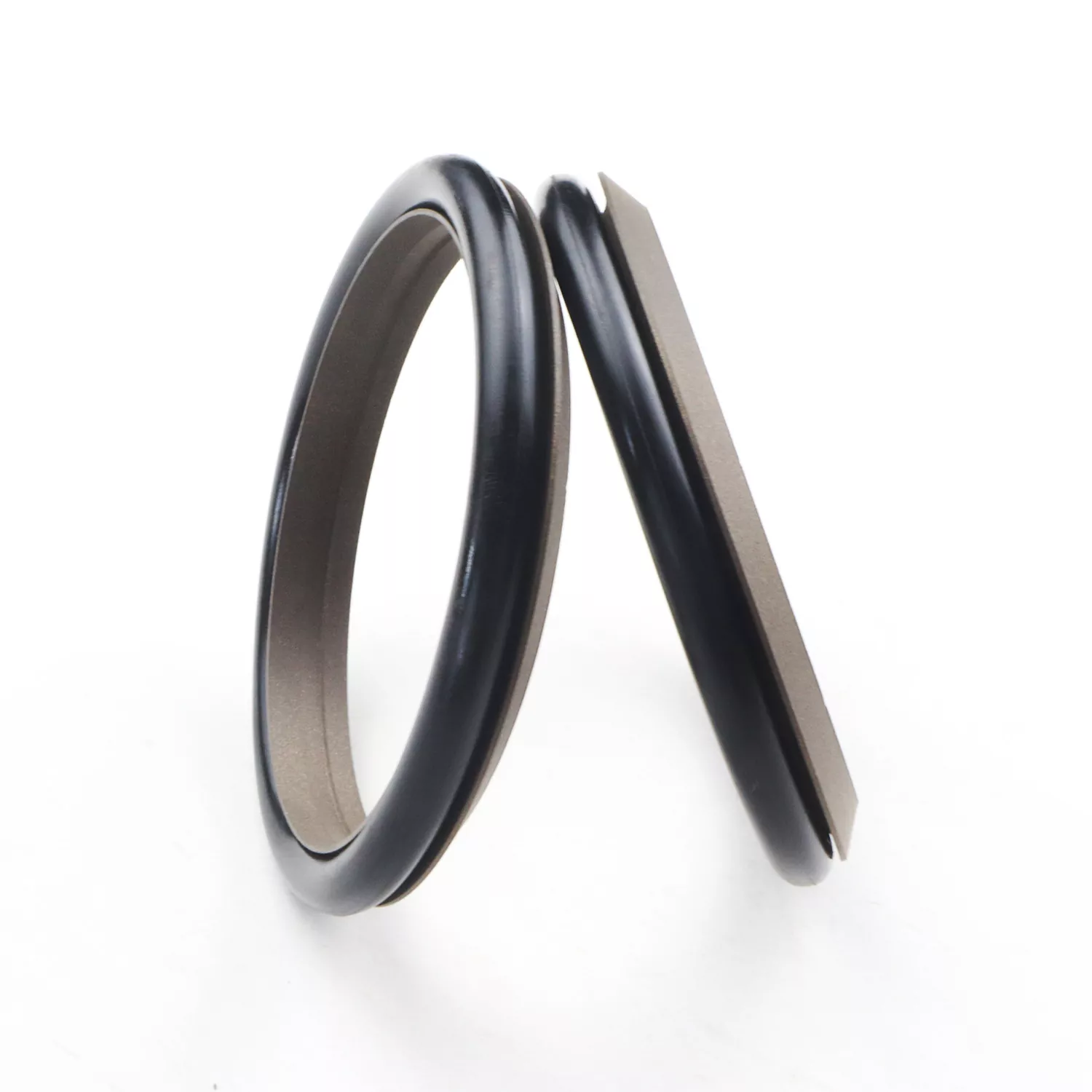

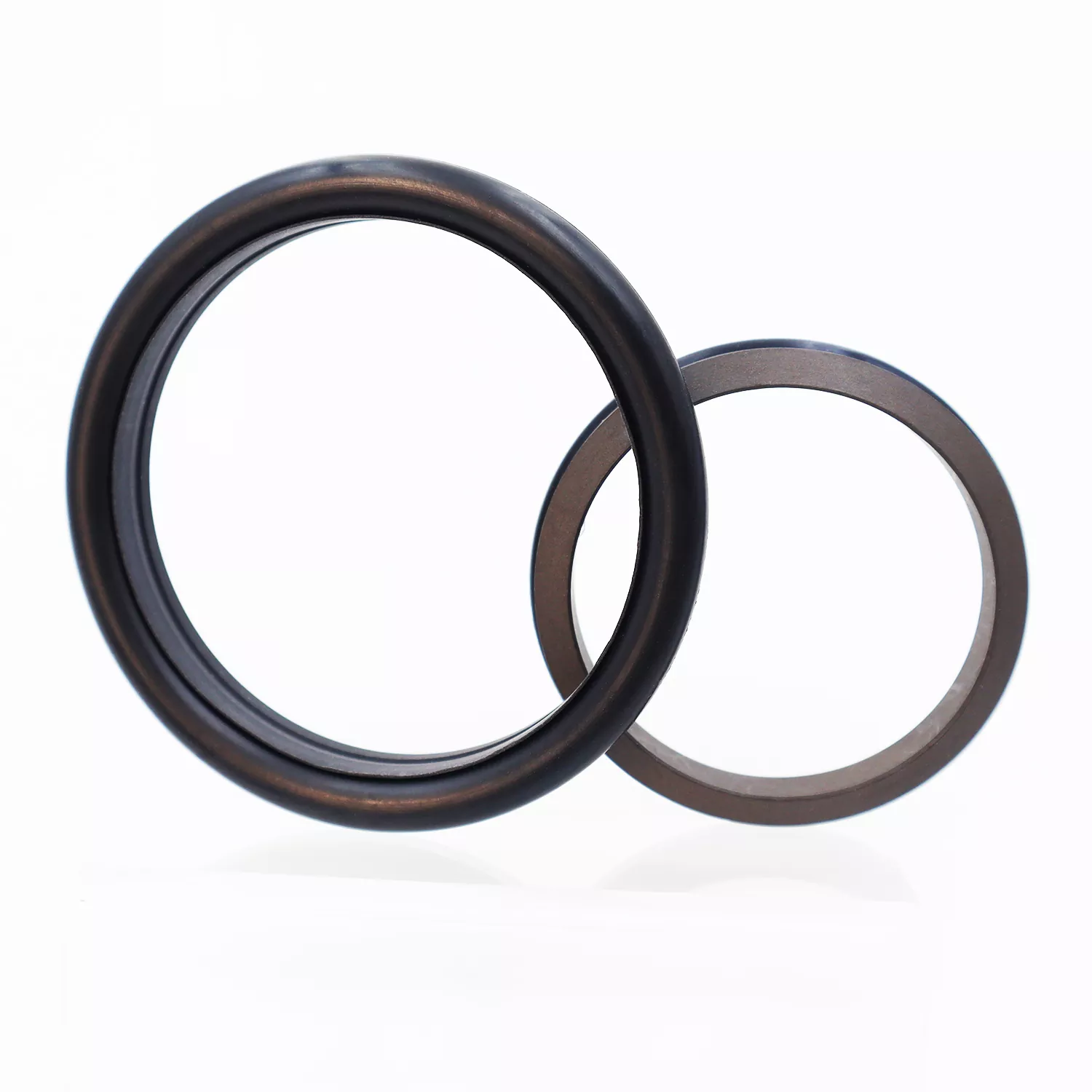

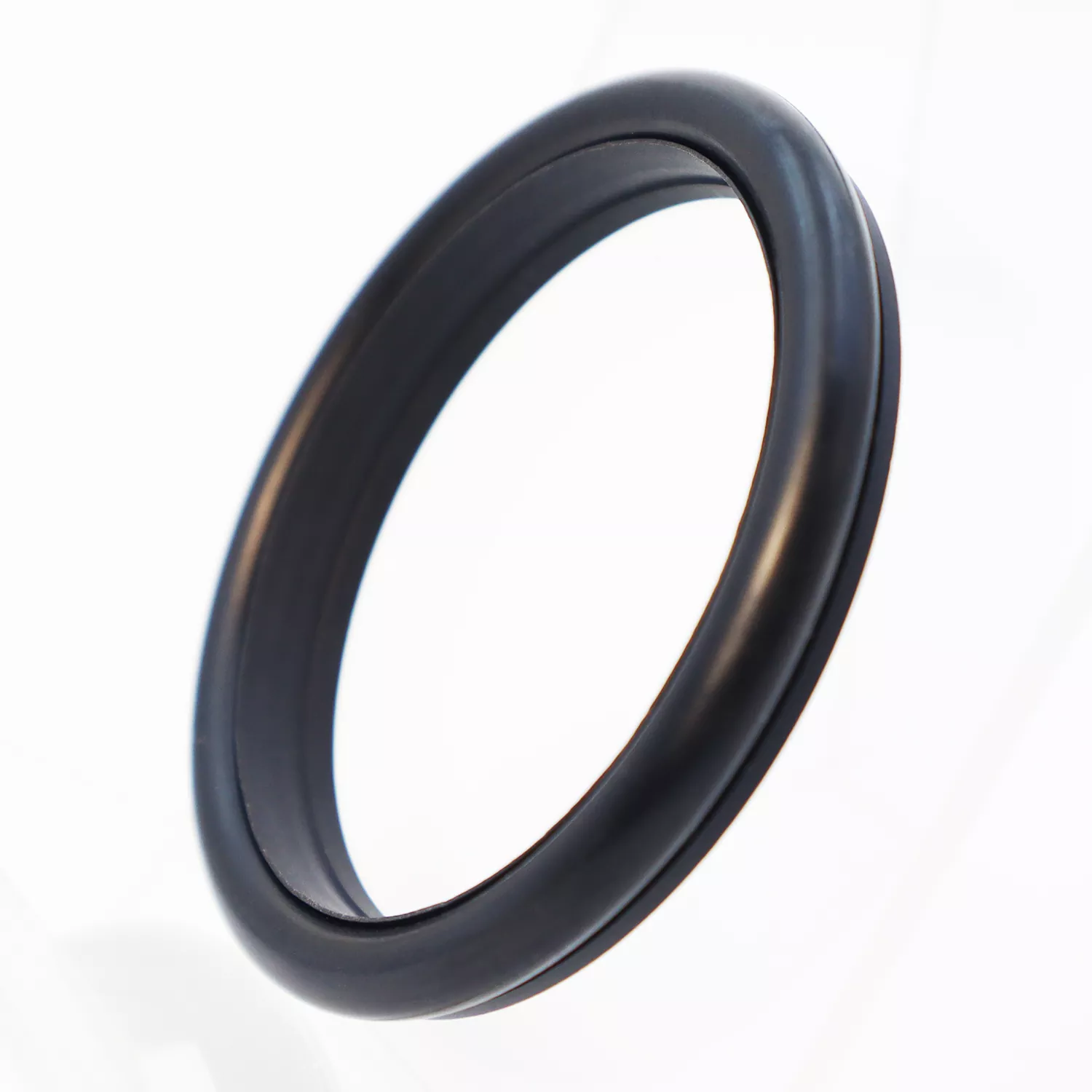

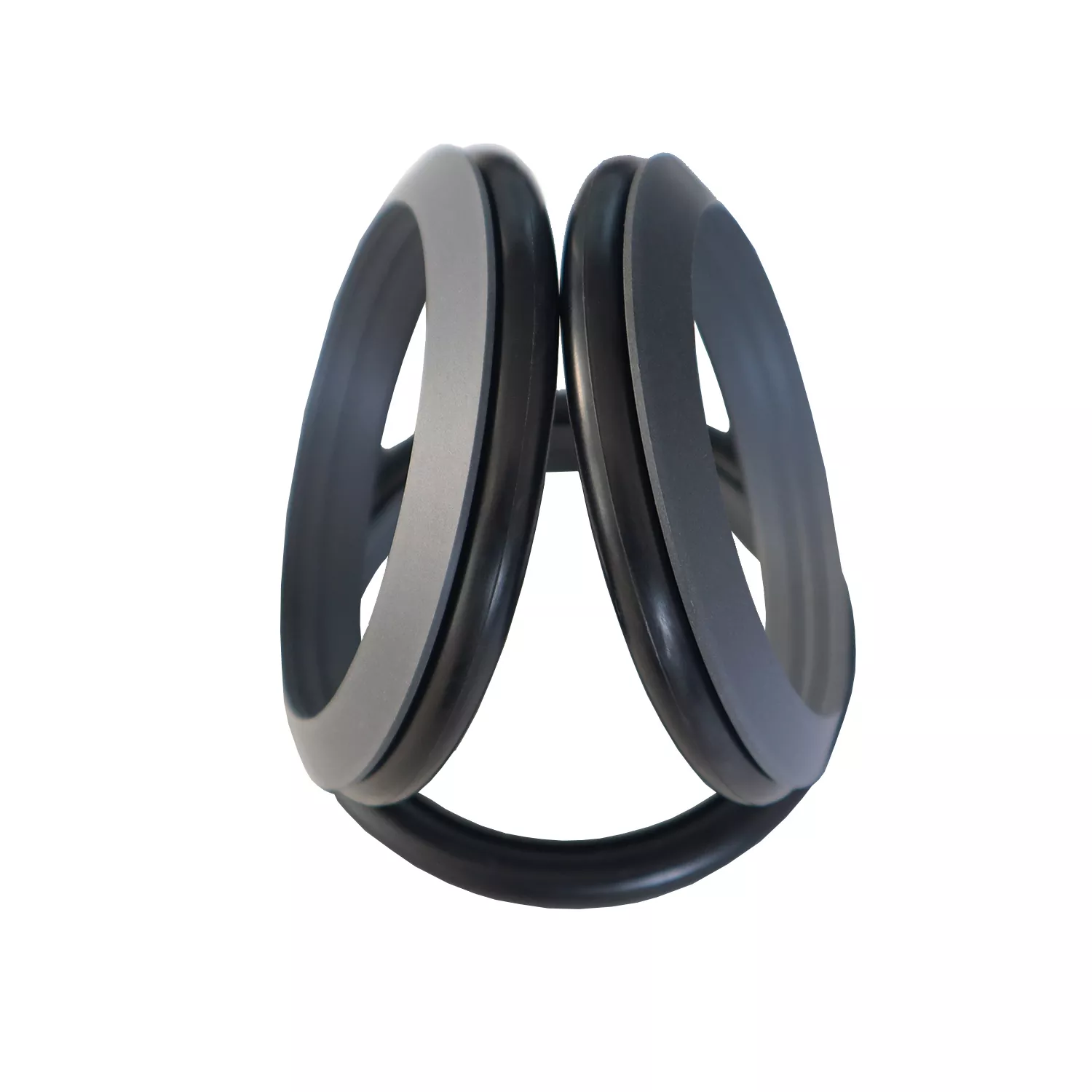

Kombinirano tesnilo v obliki noge je sestavljeno iz tesnilnega obroča v obliki noge (iz PTFE ali PTFE kompozitov) v paru z gumijastim O-tesnilom; zasnovan je za tesnjenje z enojnim delovanjem v hidravličnih in pnevmatskih izmeničnih aplikacijah.
Razdeljen je v serijo RC03 in serijo RC04 (ki uporablja O-tesnila serije GB1235) na podlagi priloženega O-tesnila. Tesnilni obroč ima obliko s tankimi ustnicami, ki ponuja vrhunsko dinamično kompenzacijo, kar ima za posledico odlično učinkovitost tesnjenja. Klinasti utor na tesnilni površini v obliki noge izboljša celovitost tesnjenja in odpornost proti kontaminaciji, hkrati pa zmanjša trenje. Strukturna zasnova prav tako izboljšuje zmogljivosti tesnila za obvladovanje pritiska. Na splošno ga ni mogoče namestiti v zaprte utore.
1. Primerno za hidravlične in pnevmatske aplikacije
2. Odlična zmogljivost tesnjenja v visokotlačnih in nizkotlačnih okoljih
3. nizko trenje; minimalen upor pri zagonu in gladko gibanje; enako dinamično in statično trenje; brez učinka zdrsa
4. Dolga življenjska doba; primeren za mazanje brez olja
5. Sposobnost obvladovanja zahtev za tesnjenje pri visokem in ultravisokem tlaku
Mejne vrednosti se ne smejo pojavljati hkrati.
|
Tlak (MPa) |
Temperatura (°C) |
Hitrost (m/s) |
Mediji |
|
≤100 |
-35 do +100 (z NBR O-tesnilom) |
≤6 |
Hidravlično olje, ognjevarne tekočine (HFA/HFB), plin itd. |
|
-20 do +180 (z O-tesnilom FKM) |
1. Združljivi materiali O-tesnila vključujejo: RO1 nitrilni kavčuk (NBR), RO2 fluorov kavčuk (FKM) itd.
2. Material tesnilnega obroča: standardni material PTFE3; druge razpoložljive možnosti vključujejo PTFE2, PTFE4 in druge visoko zmogljive materiale.

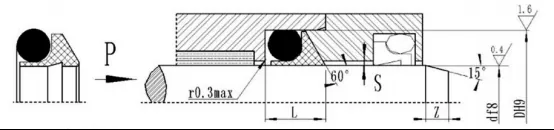

Model naročila: RC03—80x89x10-PTFE3-R01
Model - Premer droga x Premer utora x Širina utora PTFE3 - Koda materiala modificiranega PTFE R01 - Koda materiala O-tesnila
Izdelke je mogoče izdelati v kateri koli velikosti, ki je navedena v tabeli specifikacij.
|
d f8 |
D H9 |
L+0.2 |
Smax |
Zmin |
d0 |
|
|
<40MPA |
<60MPA |
|||||
|
5~17 |
d+4,7 |
5.2 |
0.25 |
0.15 |
4 |
2.65 |
|
18~39 |
d+6,2 |
6.6 |
0.25 |
0.2 |
5 |
3.55 |
|
40~108 |
d+9,0 |
10.0 |
0.3 |
0.2 |
7 |
5.30 |
|
109~670 |
d+12,0 |
13.2 |
0.35 |
0.25 |
10 |
7.00 |
|
671~999 |
d+14,6 |
15.8 |
0.5 |
0.3 |
12 |
8.6 |
|
1000~1600 |
d+18 |
17.4 |
0.6 |
0.4 |
15 |
10 |
|
> 1600 |
d+21,2 |
22 |
0.7 |
0.6 |
20 |
12 |
Opombe: 1. Za tlake >60 MPa uporabite toleranco prileganja H8/f8 na območju podnožja tesnila; za ultravisokotlačno tesnjenje, Smax < 0,05.
2. Posvetujte se s pisarno, če je potrebna struktura z zaprtimi utori.
Združljivo z O-obročki GB1235; Izdelati je mogoče izdelke katere koli velikosti, navedene v tabeli specifikacij.
|
d f8 |
D H9 |
L+0.2 |
Smax |
Zmin |
d0 |
|
|
<40MPA |
<60MPA |
|||||
|
5~39 |
d+6,2 |
6.6 |
0.25 |
0.2 |
5 |
3.5 |
|
40~150 |
d+9,8 |
10.6 |
0.3 |
0.2 |
7 |
5.7 |
|
151~1500 |
d+14,6 |
15.8 |
0.5 |
0.3 |
12 |
8.6 |
