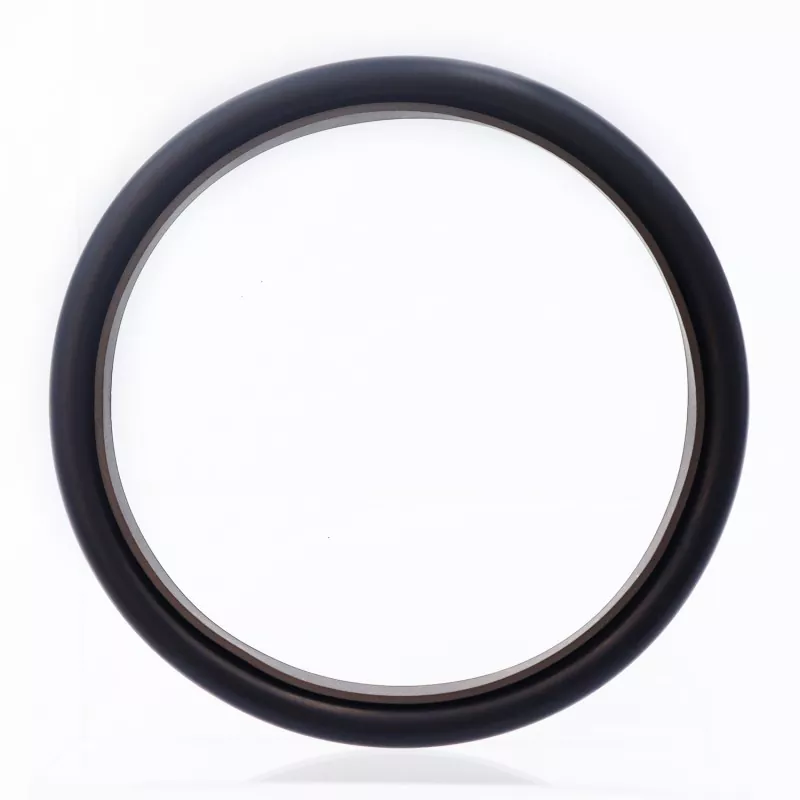

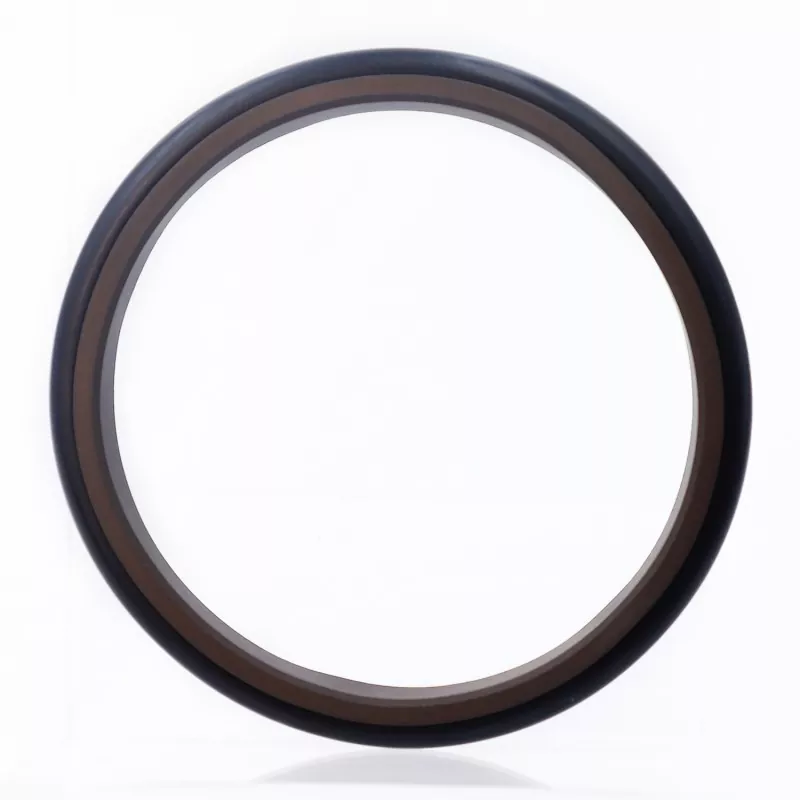

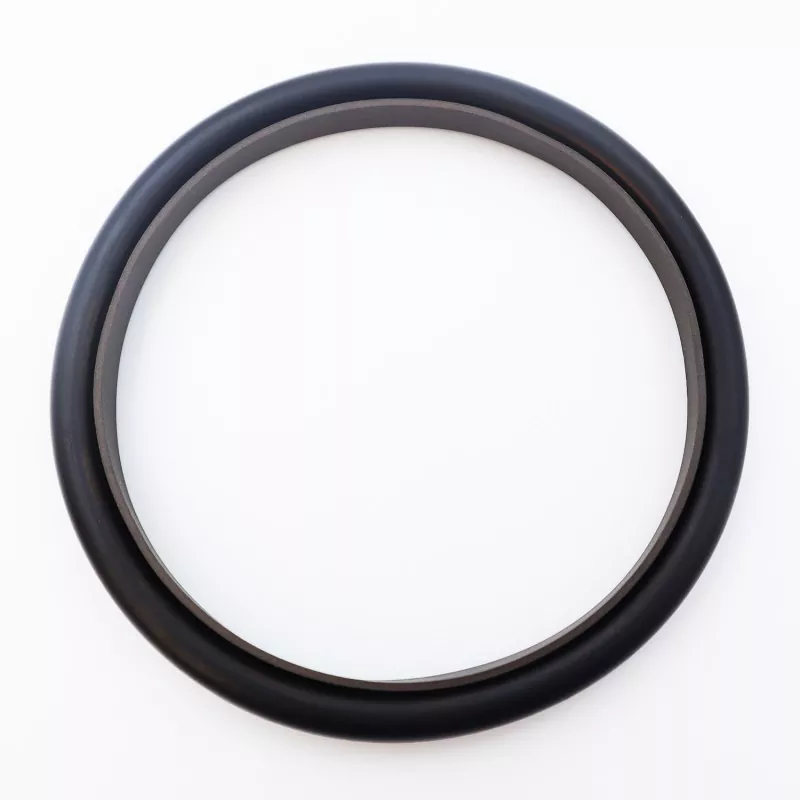

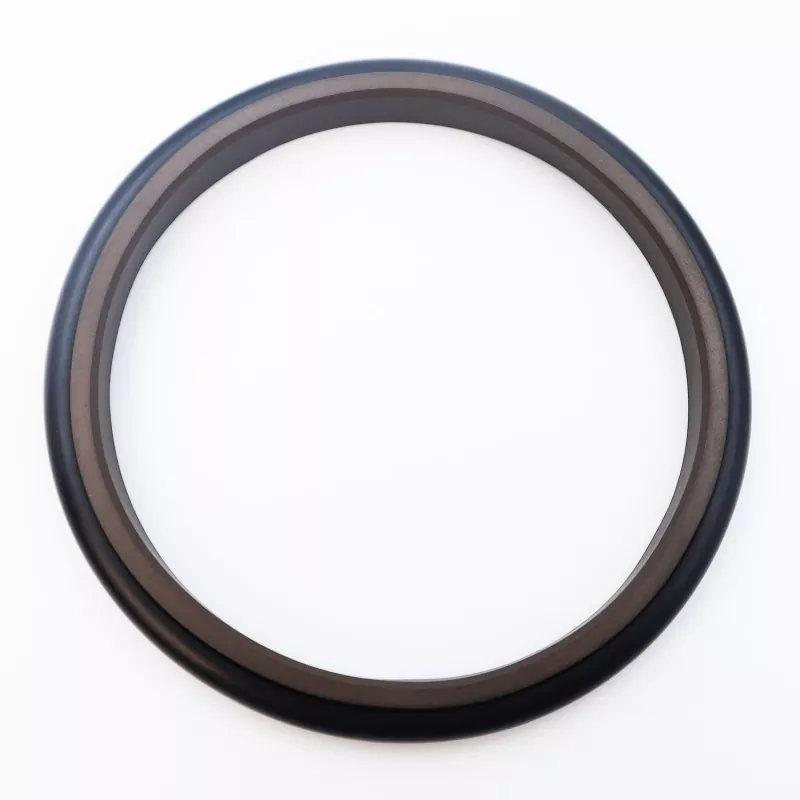

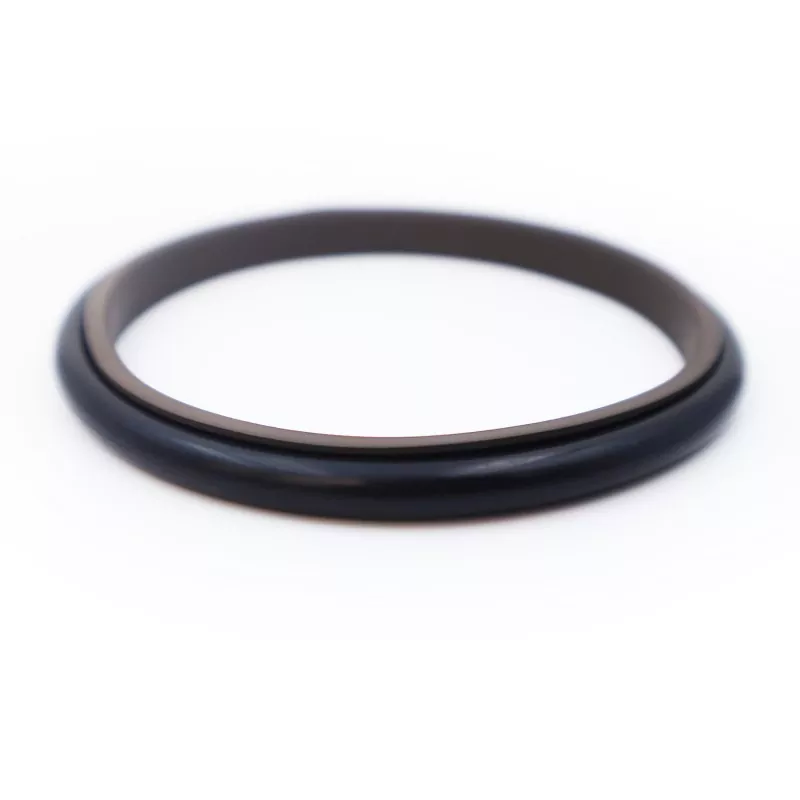

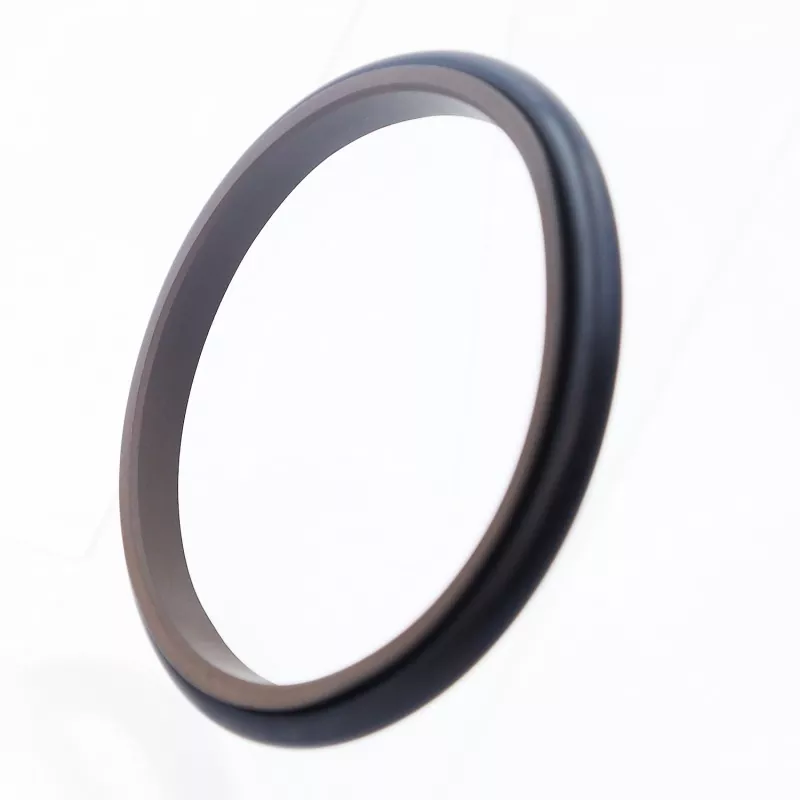

Trikotno kombinirano tesnilo je sestavljeno iz trikotnega tesnilnega obroča iz PTFE in gumijastega O-tesnila; zasnovan je za enodelujoče tlačno tesnjenje v hidravličnih in pnevmatskih izmeničnih aplikacijah. O-tesnilo zagotavlja radialno silo in kompenzira obrabo tesnilnega obroča. Zahvaljujoč zasnovi s tankimi ustnicami tesnilnega obroča ponuja odlično naknadno kompenzacijo in tesnilno zmogljivost. Pri premerih palic, manjših od 30 mm, je treba uporabiti zasnovo z deljenimi (odprtimi) utori.
1. Primerno za hidravlične in pnevmatske aplikacije;
2. Nizko trenje, majhen upor proti odlomu, gladko gibanje, enako dinamično in statično trenje ter brez zdrsa;
3. Dolga življenjska doba; primeren za mazanje brez olja;
4. Kompaktna oblika; enostaven za namestitev in vzdrževanje;
Mejne vrednosti se ne smejo pojavljati hkrati.
|
Tlak (MPa) |
Temperatura (°C) |
Hitrost m/s |
Mediji |
|
≤20 |
-35 do +100 (z NBR O-tesnilom) |
≤6 |
Hidravlična olja na mineralni osnovi, ognjeodporne tekočine (HFA/HFB), plini itd. |
|
-20 do +180 (z O-tesnilom FKM) |
1. Združljivi materiali O-tesnila vključujejo: R01 nitrilni kavčuk (NBR), R02 fluorov kavčuk (FKM) itd.
2. Material tesnilnega obroča: standardni material PTFE3; alternativni materiali vključujejo PTFE1, PTFE2 in PTFE4.
Model naročila: RC14—80—PTFE3—R01
RC14 – Model 80 – Premer gredi d – PTFE (oznaka materiala R01) – O-tesnilo Koda materiala
Izdelke je mogoče izdelati v kateri koli velikosti, ki je navedena v tabeli specifikacij.
|

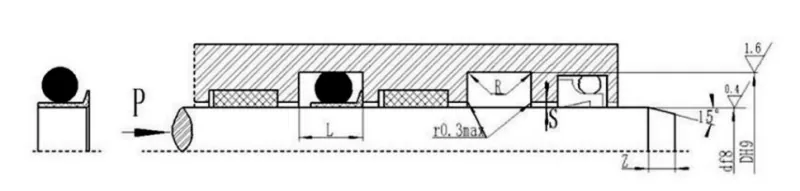

Razpon premera gredi d f8 |
Premer utora D H9 |
Širina utora L+0,2 |
Radij kota Rmaks |
Radialna zračnost S |
Posnemanje Z |
Premer žice O-tesnila narediti |
|
8~17 |
d+5,2 |
3.8 |
0.6 |
0.25 |
3 |
2.65 |
|
18~39 |
d+6,6 |
4.8 |
1 |
0.3 |
4 |
3.55 |
|
40~108 |
d+10 |
7.3 |
1.3 |
0.35 |
6 |
5.30 |
|
109~1500 |
d+13 |
9.5 |
1.8 |
0.4 |
8 |
7.00 |
Opomba: Pri premerih gredi ≤30 mm je priporočljiva uporaba odprtih utorov.
