Visokotlačna tesnila prirobnic

Visokotlačna tesnila prirobnic so zanesljive rešitve, ki vam jih lahko nudijo ruichen tesnila. Kot proizvajalec, specializiran za proizvodnjo in razvoj tjulnjev, lahko naše izdelke uporabljajo za tesnila za vodni tlak, z dolgim življenjem, dobrim tesnjenjem, visokim tlakom in celo ultra visokim tlačnim uporom, kompaktnim strukturo in majhnimi vesoljskimi zasedbami in drugimi pogostimi prednosti. Modeli izdelka so raznoliki, dobrodošli, da nas kontaktirajo, da dobite rešitev, ki vam ustreza.

Pošlji povpraševanje

Opis izdelka

Naša tesnila Ruichen tesnila z visokotlačnimi končnimi tesnimi prirobnici sprejemajo inovativen dizajn, da bi zagotovili boljše zmogljivosti izdelka. Jedro je kombinacija napolnjenega ali spremenjenega materiala PTFE s posebnim tesnilnim obročem in obročam (gumijastim) obroču v obliki črke O, ki je primeren za osne (konec), prirobnico enosmerno statično (tlačno) tesnjenje in potrebe vodnega tlaka.

Visokotlačna tesnila prirobnic imajo pomembne prednosti, dolgo življenjsko dobo, zmanjšano vzdrževalno stroške, odlično tesnjenje, da se prepreči puščanje medijev, visok tlak in ultra visok tlačni odpornost, da se izpolnjuje iz ekstremnih delovnih pogojev in izvrstno strukturo za enostavno namestitev.

Glede na različne delovne pogoje smo izdelali razdeljene modele, ki jih lahko izbirate med: serija RC2871 (desni kotni tesnilni obroč in gumijasti obroč v obliki črke O) je razdeljen na vrste A in B, da se obvlada z različnimi scenariji tlaka; Serija RC2872 (tesnilni obroč v obliki črke v obliki črke C in gumijasti obroč v obliki črke) je primerna za statično tesnjenje tlaka; RC2873 (ojačani tesnilni obroč z desnim kotom in gumijasti obroč v obliki črke O) je specializiran za statično tesnjenje ultra visokega tlaka; RC2874 (tesnilni obroč v obliki črke Y in gumijasti obroč v obliki črke) zagotavlja stabilnost ultra visokega tesnjenja tlaka; Serija RC2875 (tesnilni obroč v obliki stopala in gumijasti obroč v obliki črke) je razdeljen na vrste A in B, da se zadovolji z različnimi statičnimi tesnilnimi potrebami.

Nekatere posebne kombinacije so polne vrhuncev, kot je spremenjen tesnilni obroč v obliki stopala z O-obročem, ki uporablja strukturo pred kompresijo in prirobnico, da doseže boljše tesnjenje pri višjih tlakih in vzdrži visoke in ultra visoke tlake; Enako velja za kombinacijo v obliki črke C in ojačanih desnih kotnih tesnilnih obročev in O-obročev, kar zagotavlja zanesljivo rešitev za težavo s tesnjenjem visokega tlaka (prirobnico) v vseh smereh.

Funkcije in aplikacije izdelka:

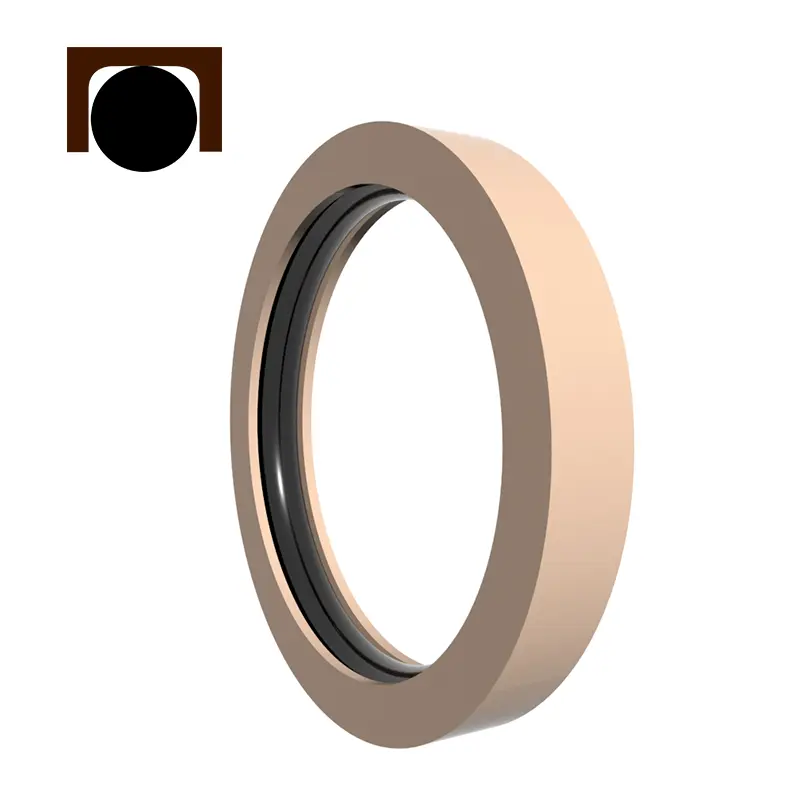

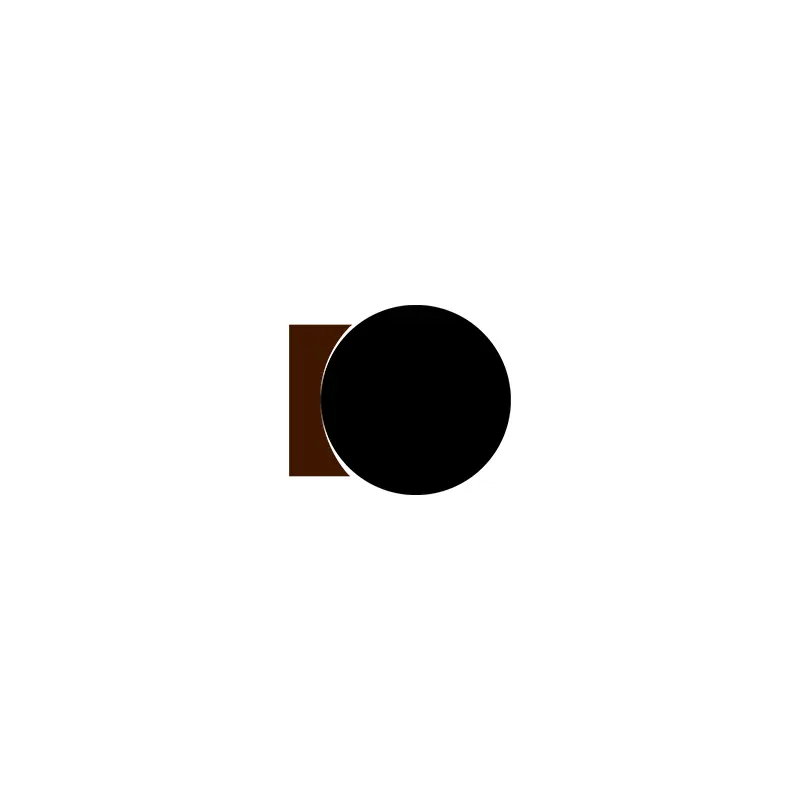

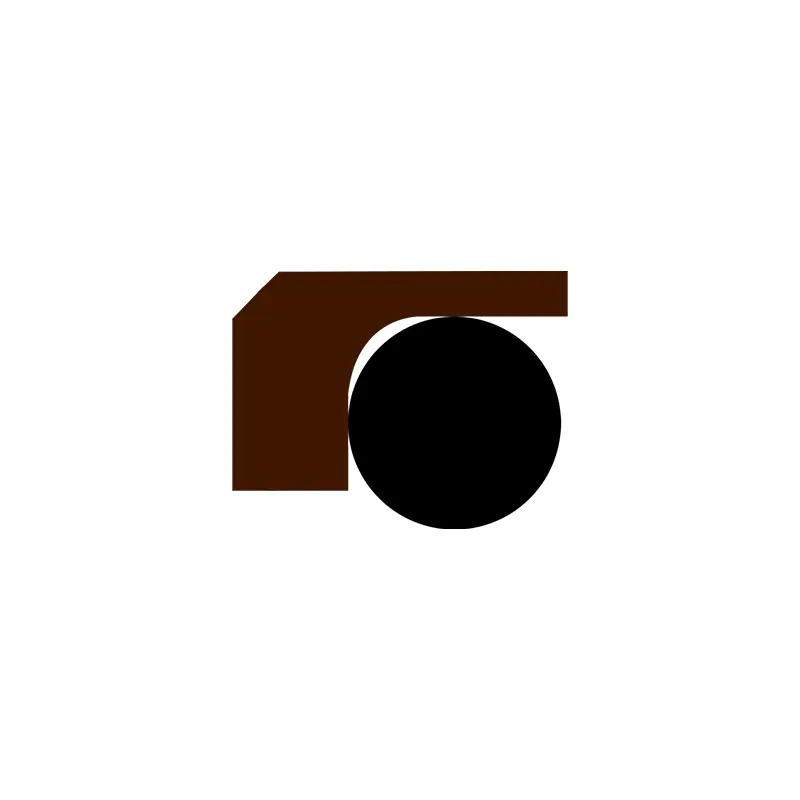

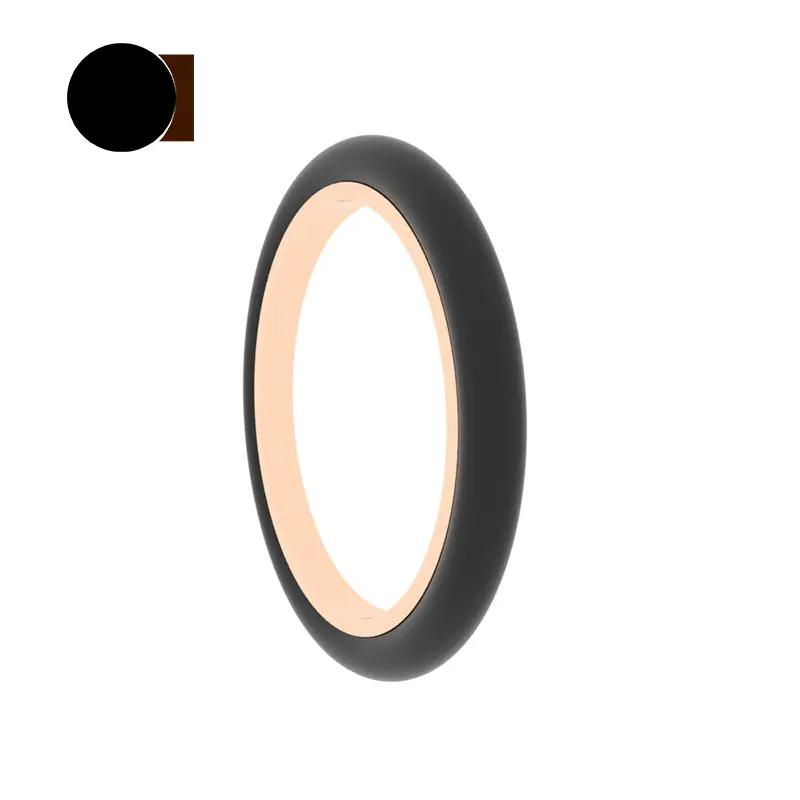

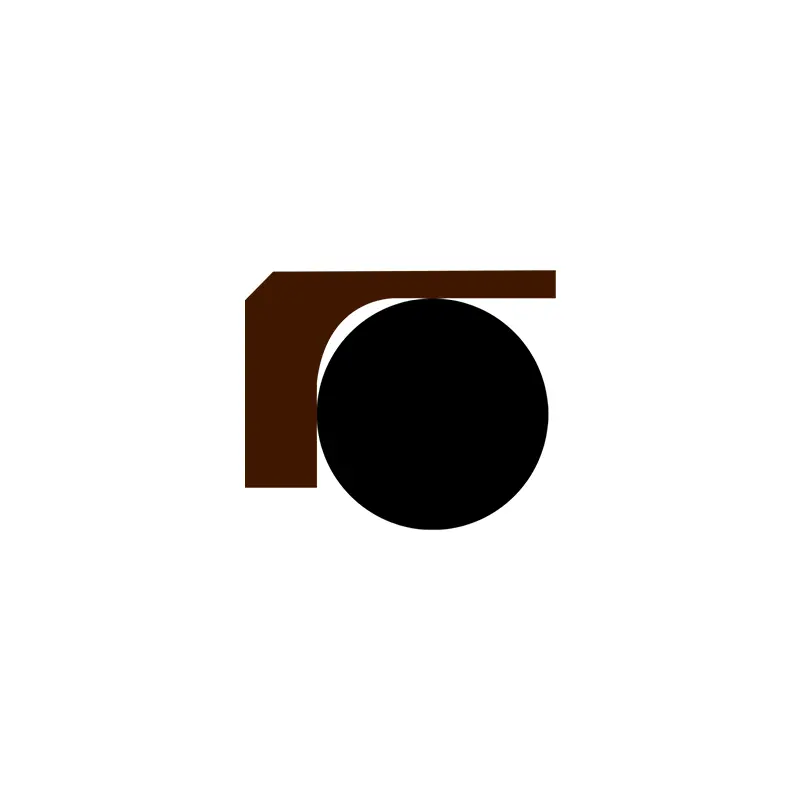

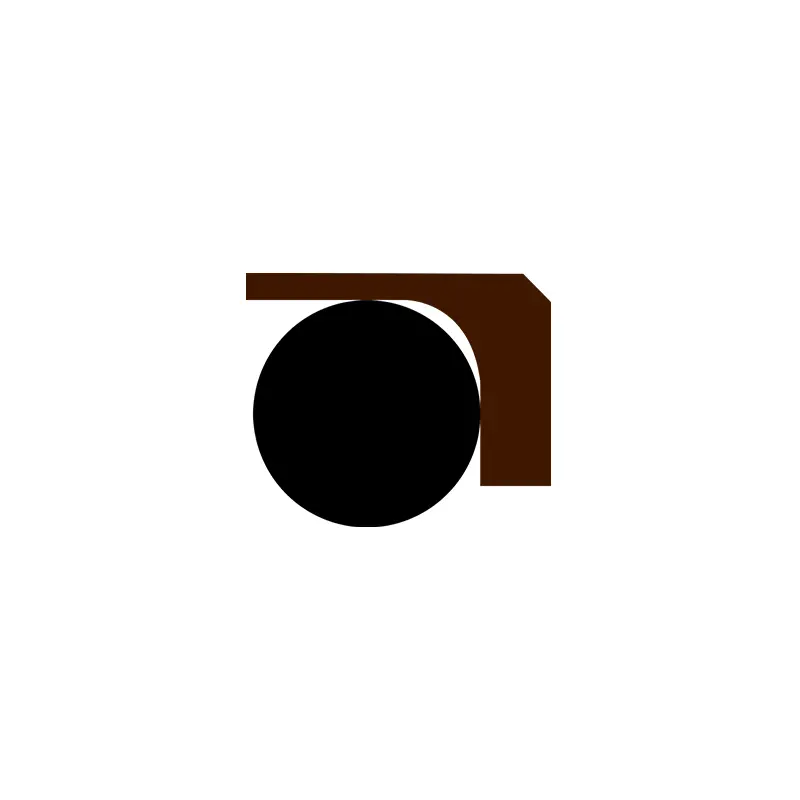

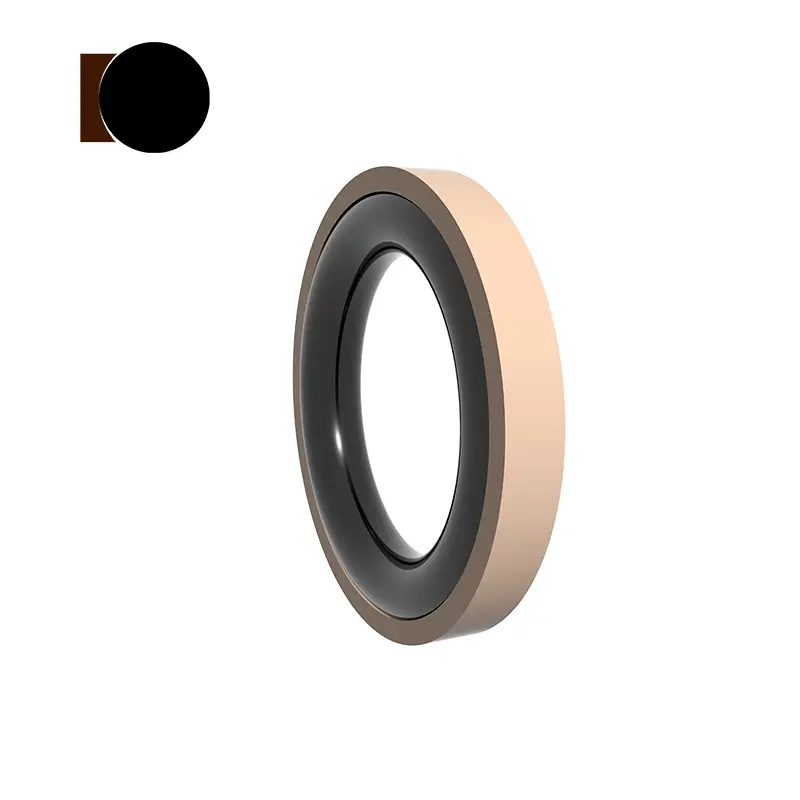

To tesnilo je sestavljeno iz desnega kotnega tesnilnega obroča, narejenega iz PTFE in O-obroča. O-obroč je predhodno stisnjen, da ustvari silo vpenjanja za dosego tesnjenja. Sila vpenjanja tesnila se poveča pod pritiskom, to je, da je višji tlak, boljše je tesnjenje. Ker drsni obroč sprejme stransko rebrasto strukturo, O-obroč ne bo iztisnjen in lahko prenese visok tlak.

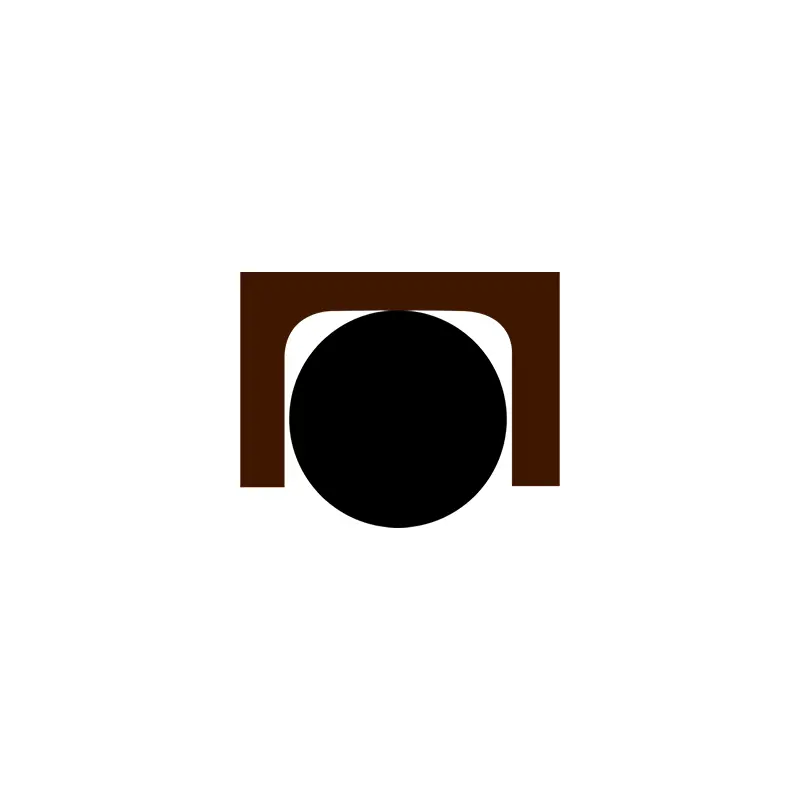

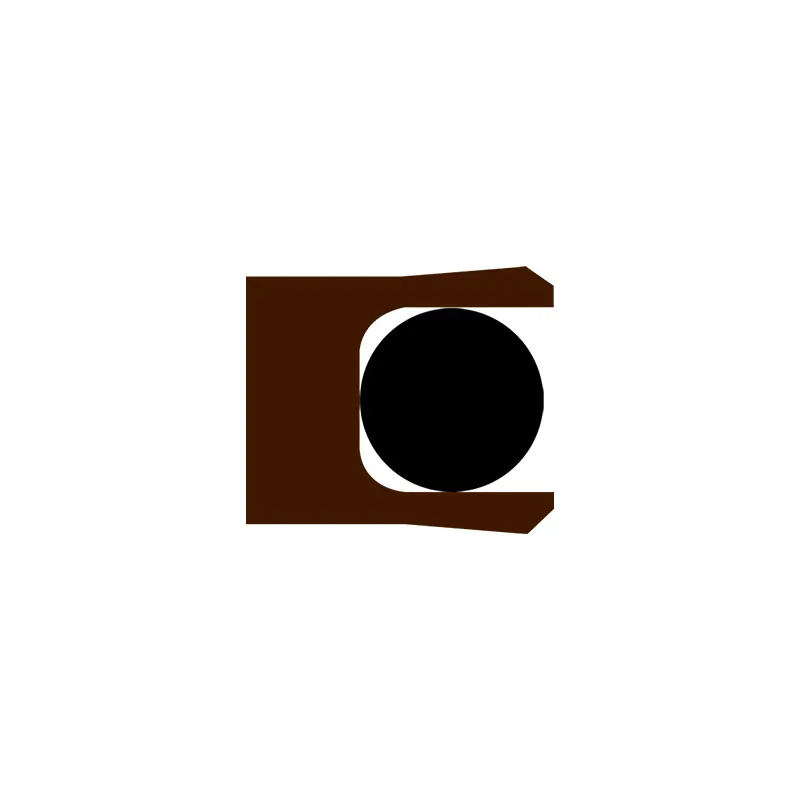

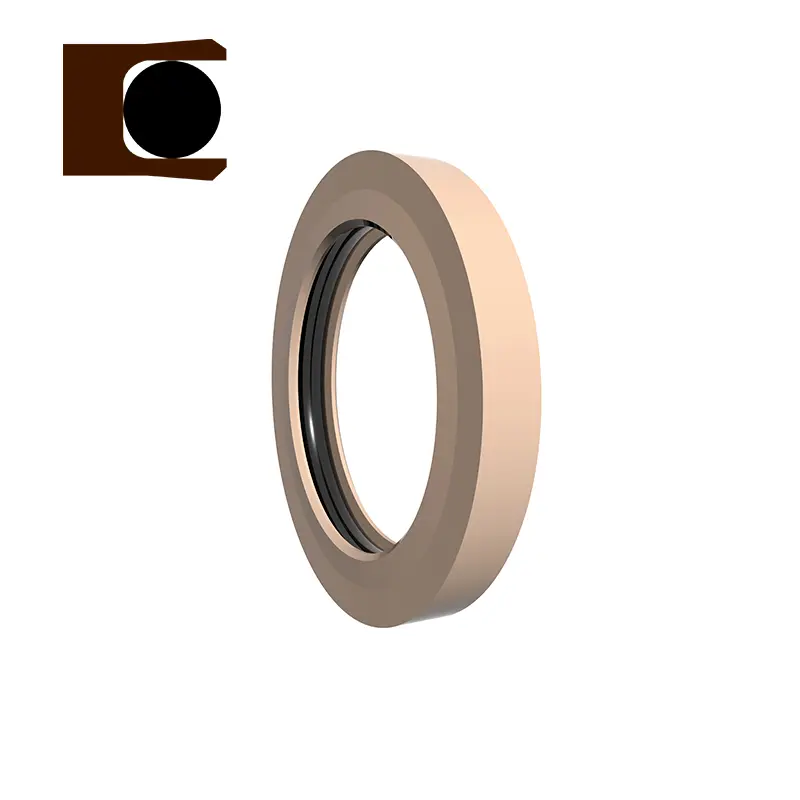

To tesnilo je sestavljeno iz tesnilnega obroča v obliki črke PTFE in O-obroča. O-obroč je predhodno stisnjen, da ustvari silo vpenjanja za dosego tesnjenja. Sila vpenjanja tesnila se poveča pod pritiskom, to je, da je višji tlak, boljše je tesnjenje. Ker drsni obroč sprejme dvostransko rebrasto strukturo, O-obroč ne bo iztisnjen in zdrži visok tlak.

RC2873

RC2874

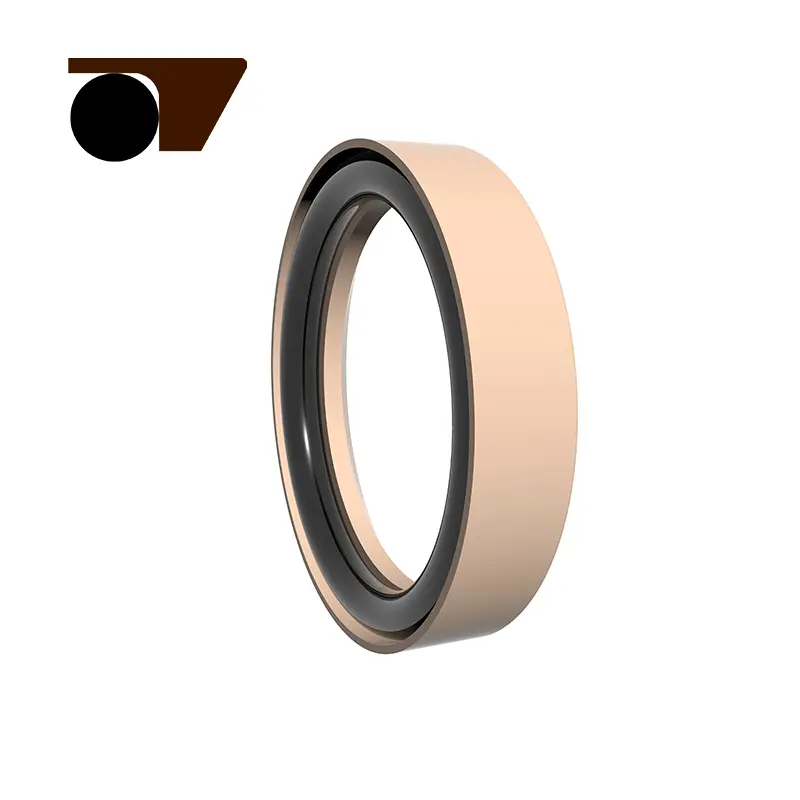

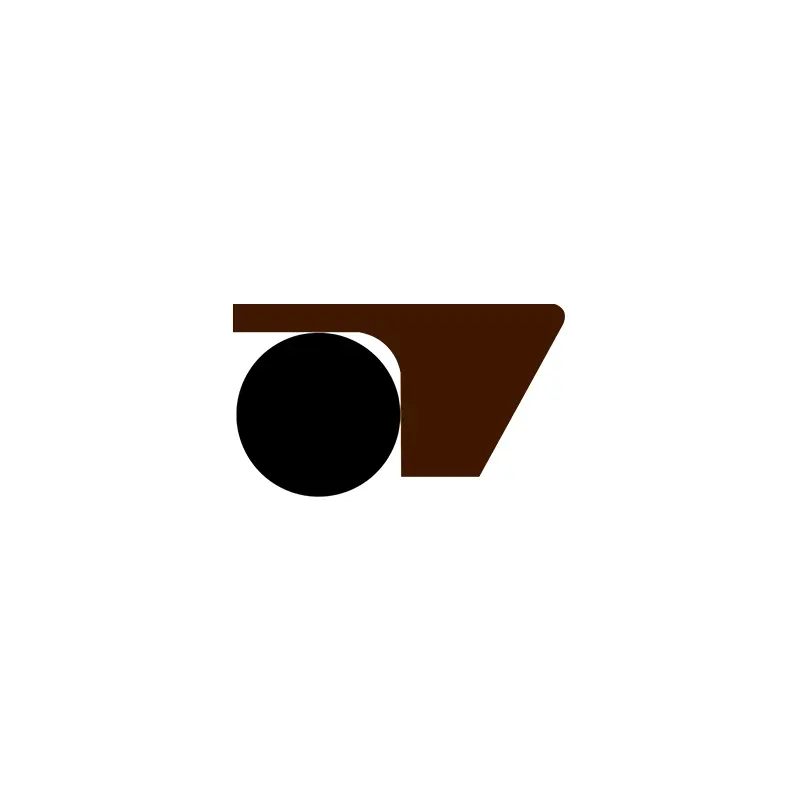

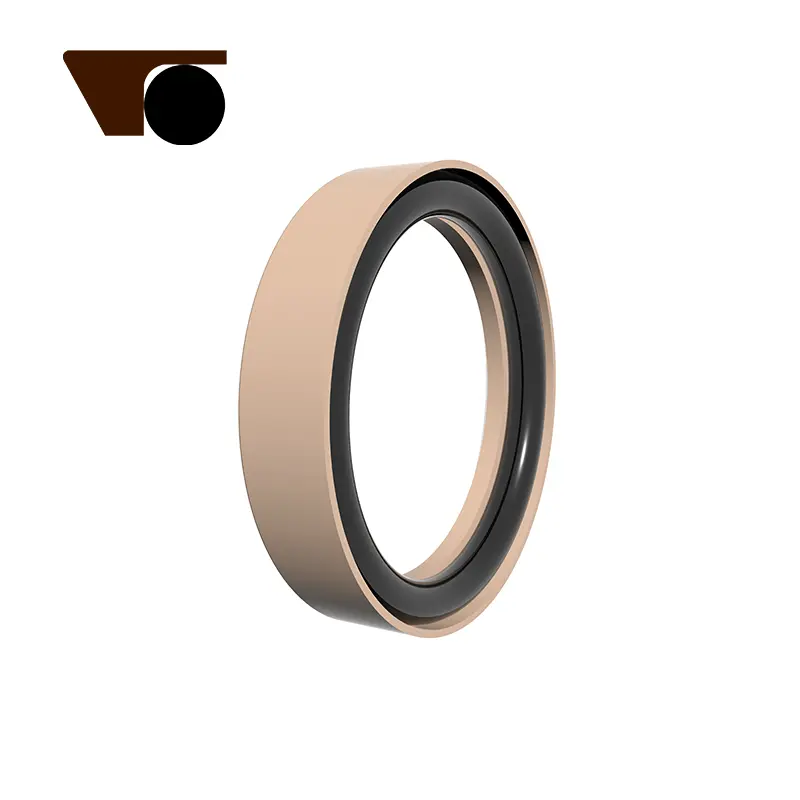

To tesnilo je sestavljeno iz tesnilnega obroča v obliki stopala iz spremenjenega PTFE materiala in O-obroča. O-obroč je predhodno stisnjen, da ustvari silo vpenjanja za dosego tesnjenja. Sila vpenjanja tesnila se poveča pod pritiskom, to je, da je višji tlak, boljše je tesnjenje. Ker drsni obroč sprejme stransko strukturo rebra v obliki stopala, O-obroč ne bo iztisnjen in lahko zdrži visok in ultra visok tlak.

Specifikacije:

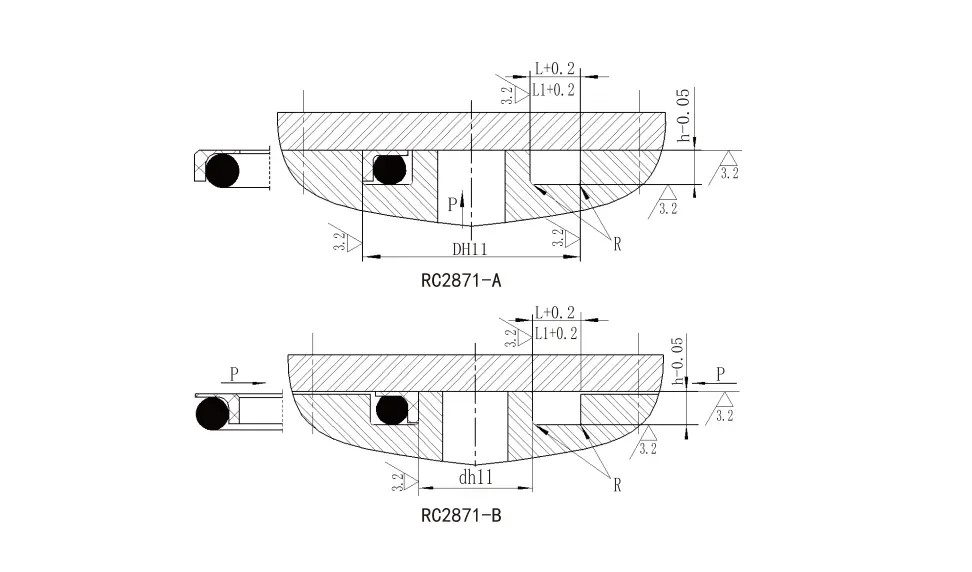

RC2871-A Specifikacije notranjega tlaka (na voljo so vse specifikacije v območju parametrov)
Območje zunanjega premera D H11	Groove globina h^-0.05	Širina žleba L^+0.2	Širina žleba L1+0,2 Pritisk> 80MPA	Zaobljene vogale RMAX	Premer žice O-obroč d_O
12 ~ 30	2.35	4.5	6.8	0.4	2.65
31 ~ 50	3.10	5.6	8.0	0.4	3.55
51 ~ 127	4.65	7.6	11.0	0.5	5.30
128 ~ 499	6.25	10.2	12.6	0.6	7.00
500 ~ 1600	7.50	12.5	15.0	0.7	8.60

RC2871-B Specifikacije tipa zunanjega tlaka (na voljo so vse specifikacije v območju parametrov)
Območje zunanjega premera DH11	Groove globina h^-0.05	Širina žleba L^+0.2	Širina žleba L1+0,2 Pritisk> 80MPA	Zaobljene vogale RMAX	Premer žice O-obroč d_O
5 ~ 30	2.35	4.5	6.8	0.4	2.65
31 ~ 50	3.10	5.6	8.0	0.4	3.55
51 ~ 127	4.65	7.6	11.0	0.5	5.30
128 ~ 499	6.25	10.2	12.6	0.6	7.00
500 ~ 1600	7.50	12.5	15.0	0.7	8.60

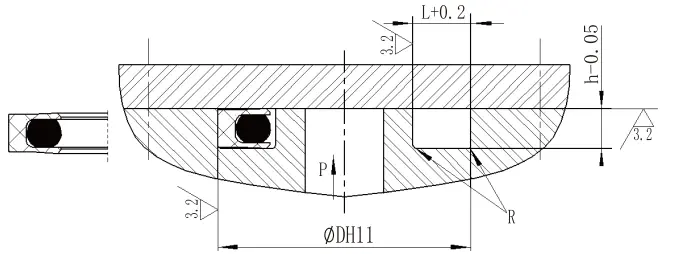

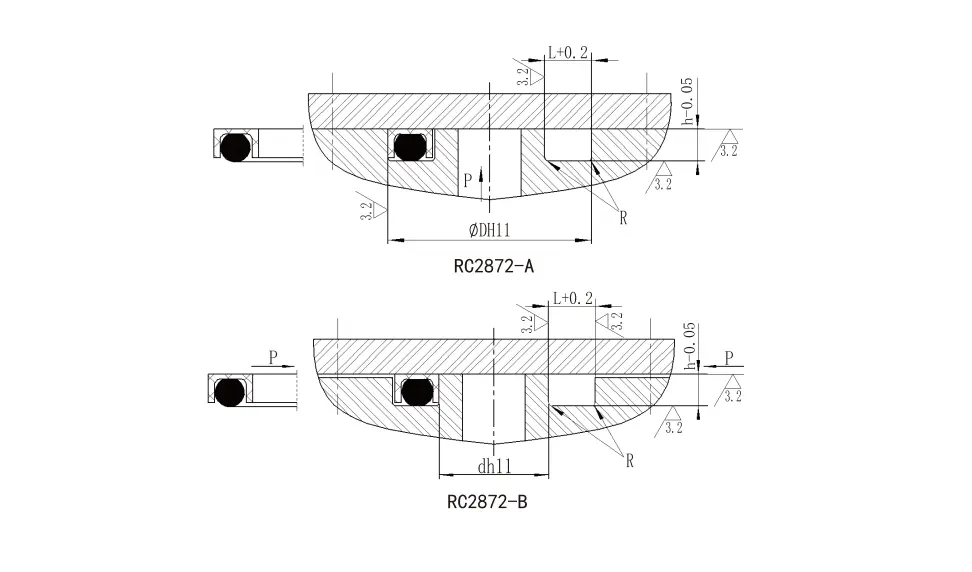

RC2872-A Specifikacije notranjega tlaka (na voljo so vse specifikacije v območju parametrov)
Območje zunanjega premera D H11	Groove globina h^-0.05	Širina žleba L^+0.2	Zaobljene vogale RMAX	Premer žice O-obroč d_O
15 ~ 30	2.35	5.5	0.4	2.65
31 ~ 50	3.10	6.6	0.4	3.55
51 ~ 127	4.65	9.6	0.5	5.30
128 ~ 499	6.25	11.7	0.6	7.00
500 ~ 1600	7.5	13.6	0.7	8.60

RC2872-B Specifikacije tipa zunanjega tlaka (vse specifikacije v območju parametrov so na voljo)
Območje zunanjega premera D H11	Groove globina h^-0.05	Širina žleba L^+0.2	Zaobljene vogale R	Premer žice O-obroč d_O
5 ~ 30	2.35	5.5	0.4	2.65
31 ~ 50	3.10	6.6	0.4	3.55
51 ~ 127	4.65	9.6	0.5	5.30
128 ~ 499	6.25	11.7	0.6	7.00
500 ~ 1600	7.50	13.6	0.7	8.60

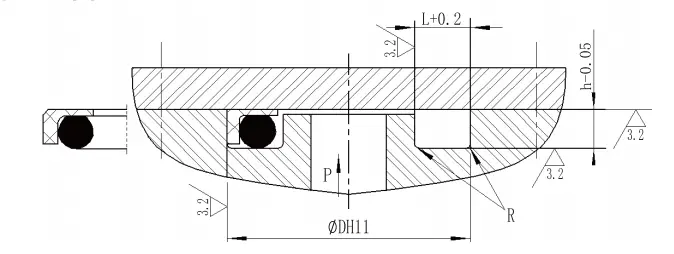

RC2873

Območje zunanjega premera IE11	Groove globina h^-0.05	Širina žleba L^+0.2	Zaobljene vogale RMAX	Premer žice O-obroč d_O
15 ~ 28	2.80	5.5	0.4	2.65
29 ~ 54	3.55	6.6	0.4	3.55
55 ~ 128	5.30	9.1	0.5	5.30
129 ~ 499	7.20	11.8	0.6	7.00
500 ~ 1600	8.50	13.8	0.7	8.60

RC2874

Območje zunanjega premera IE11	Groove globina h^-⁰^.05	Širina žleba L^+0.2	Zaobljene vogale RMAX	Premer žice O-obroč d_O
15 ~ 26	3.4	5.5	0.4	2.65
27 ~ 50	4.2	6.6	0.4	3.55
51 ~ 127	6.1	9.1	0.5	5.30
128 ~ 499	8.0	11.8	0.6	7.00
500 ~ 1600	9.5	15.5	0.7	8.60

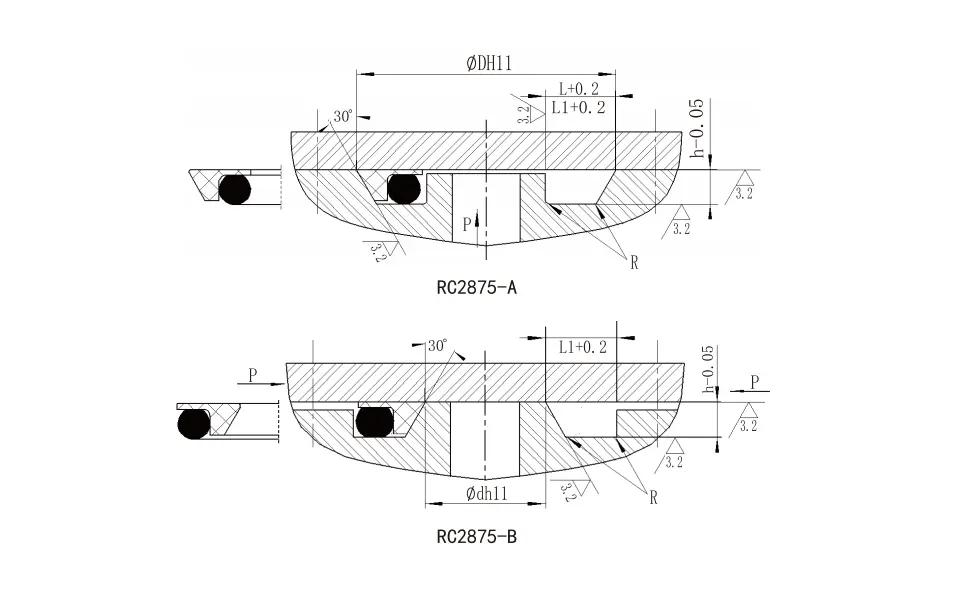

RC2875-A Specifikacije notranjega tlaka (na voljo so vse specifikacije v območju parametrov)
Območje zunanjega premera D H11	Groove globina h^-0.05	Širina žleba L^+0.2	Širina žleba L1+0,2 Tlak> 100MPa	Zaobljene vogale RMAX	Premer žice O-obroč d_O
17 ~ 50	3.1	6.6	8.6	0.4	3.55
51 ~ 127	4.6	10.0	12.0	0.5	5.30
128 ~ 499	6.3	13.2	15.2	0.6	7.00
500 ~ 1600	7.5	15.8	17.8	0.7	8.60

RC2875-B Specifikacije tipa zunanjega tlaka (vse specifikacije v območju parametrov so na voljo)
Območje zunanjega premera D H11	Groove globina h^-0.05	Širina žleba L^+0.2	Širina žleba L1+0,2 Tlak> 100MPa	Zaobljene vogale RMAX	Premer žice O-obroč d_O
5 ~ 40	3.1	6.6	8.6	0.4	3.55
41 ~ 127	4.6	10.0	12.0	0.5	5.30
128 ~ 499	6.3	13.2	15.2	0.6	7.00
500 ~ 1600	7.5	15.8	17.8	0.7	8.60

Veljavni delovni pogoji z visokotlačnim končnim tesnilom
Profil	Model	Pritisk (MPA)	Temperatura (℃)	Mediji
	RC2871-A	≤300	-35 ~+100 (ujemanje O-obroča NBR)	Hidravlično olje, emulzija, voda, plin itd.
			-20 ~+200 (ujemanje O-obroča FKM)
	RC2871-B	≤300	-35 ~+100 (ujemanje O-obroča NBR)	Hidravlično olje, emulzija, voda, plin itd.
			-20 ~+200 (ujemanje O-obroča FKM)
	RC2872-A	≤100	-35 ~+100 (ujemanje O-obroča NBR)	Hidravlično olje, emulzija, voda, plin itd.
			-20 ~+200 (ujemanje O-obroča FKM)
	RC2872-B	≤100	-35 ~+100 (ujemanje O-obroča NBR)	Hidravlično olje, emulzija, voda, plin itd.
			-20 ~+200 (ujemanje O-obroča FKM)
	RC2873	≤200	-35 ~+100 (ujemanje O-obroča NBR)	Hidravlično olje, emulzija, voda, plin itd.
			-20 ~+200 (ujemanje O-obroča FKM)
	RC2874	≤300	-35 ~+100 (ujemanje O-obroča NBR)	Hidravlično olje, emulzija, voda, plin itd.
			-20 ~+200 (ujemanje O-obroča FKM)
	RC2875-A	≤300	-35 ~+100 (ujemanje O-obroča NBR)	Hidravlično olje, emulzija, voda, plin itd.
			-20 ~+200 (ujemanje O-obroča FKM)
	RC2875-B	≤300	-35 ~+100 (ujemanje pravokotnega obroča NBR)	Hidravlično olje, emulzija, voda, plin itd.
			-20 ~+200 (ujemanje pravokotnega obroča FKM)
	RC2879-A	105	-35 ~+100 (ujemanje pravokotnega obroča NBR)	Hidravlično olje, emulzija, voda, plin itd.
			-20 ~+200 (ujemanje O-obroča FKM)
	RC2875-B	105	-35 ~+100 (ujemanje O-obroča NBR) -20 ~+200 (ujemanje O-obroča FKM)	Hidravlično olje, emulzija, voda, plin itd.
