Naš vodilni element za tesnjenje z visokim tlakom ima bogato raznolikost.
Podporni obroč je pomemben osnovni sestavni del hidravličnega valja. Ruichen Seal je uspešno razvil fenolni podporni obroč, ojačan s tkanino (Belt), da bi izpolnjeval razvoj mednarodnega drsnega obroča kombiniranega tesnila in mehke podpore. Po letih prakse kakovost presega kakovost podobnih tujih izdelkov in so jih uporabniki dobro sprejeli. Tabela uspešnosti se lahko uporabi za referenco.

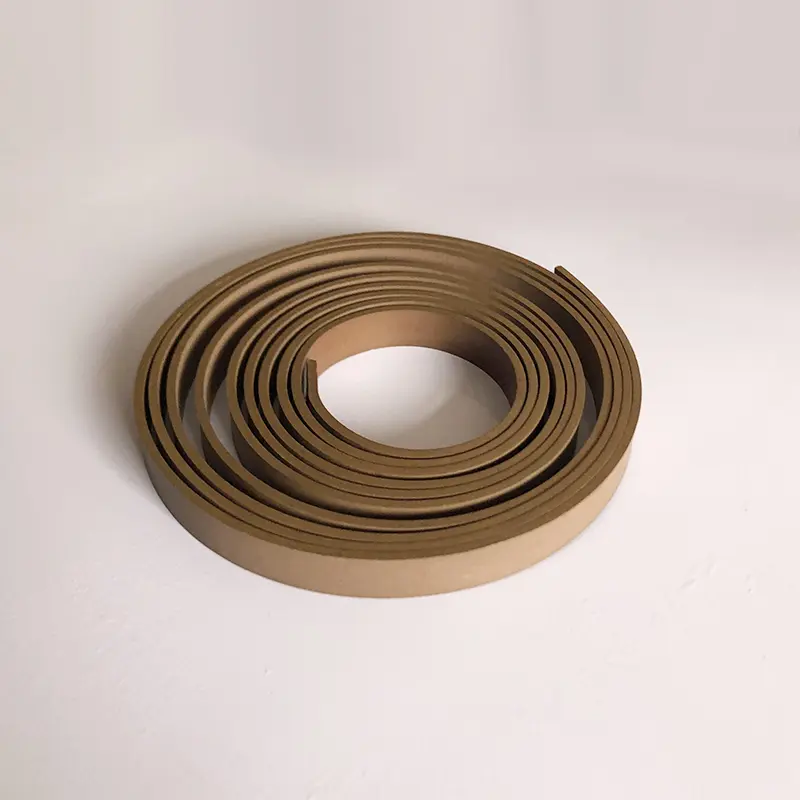

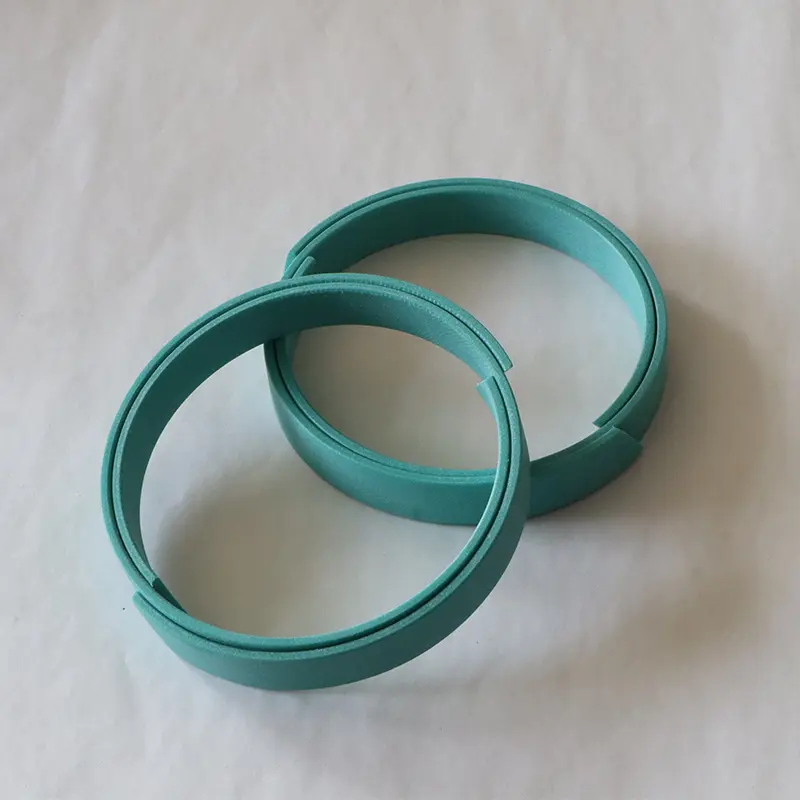

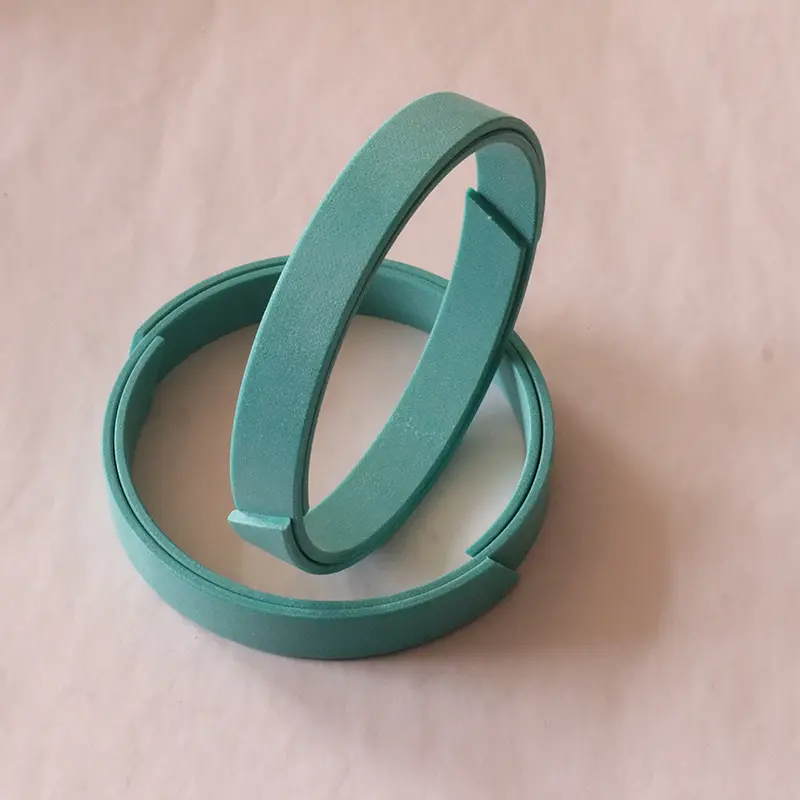

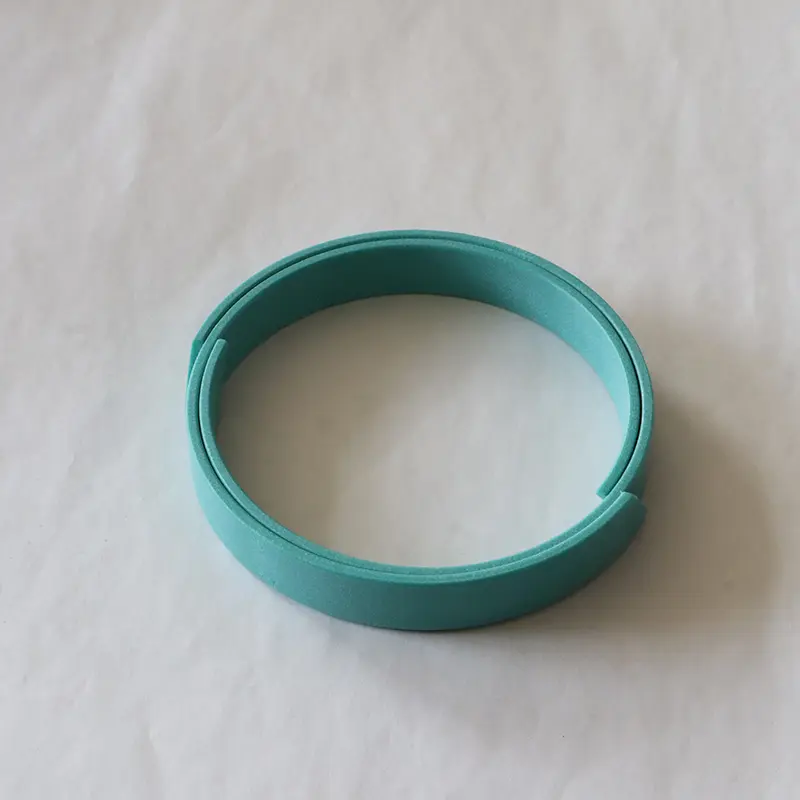

Glede na vodilni pas RC1081 ojačani politetraetilen vodilni pas PTFE doda bronasti prah itd. RC1082 Fenolni vodilni pas, okrepljen s tkanino, sprejme fenolni material, ojačan s tkanino, njegova radialna nosilnost pa je boljša od zmogljivosti PTFE Guide Guide. Oba sta dobavljena v zvitkih, ki jih je enostavno razrezati in namestiti, in se lahko izognejo kovinskim stikom. RCS in RCT Guide obroči se uporabljajo za batno palico oziroma bat.
Obroči, ki so odporni proti obrabi, imajo funkcijo natančno usmerjanja bata ali batne palice v hidravlični valj in absorbirajo radialno silo, ki lahko prepreči stik s kovino. V primerjavi s kovinskimi obroči, ki niso kovinski obročki, imajo prednosti odpornosti proti obrabi, izogibanje kovinskim stikom, zatiranje vibracij, kar omogoča večji radialni odmik, preproste utore in enostavne namestitve ter nizke stroške vzdrževanja. Se pogosto uporabljajo. Med njimi so na voljo v rezanju in pripravljenih za uporabo na voljo tkanine, ojačane s fenolnimi in PTFE.
Glede na vodnike se GFAI uporablja za batne palice, s podpornimi, vodilnimi in prahovnimi funkcijami; GFI se uporablja tudi za batne palice, ki igra podporno in vodilno vlogo; GFA se uporablja za bate, ki zagotavlja podporo in vodenje. Ti izdelki pomagajo, da hidravlične jeklenke delujejo stabilno v vseh pogledih.
Funkcije in aplikacije izdelka:
Primer naročanja:

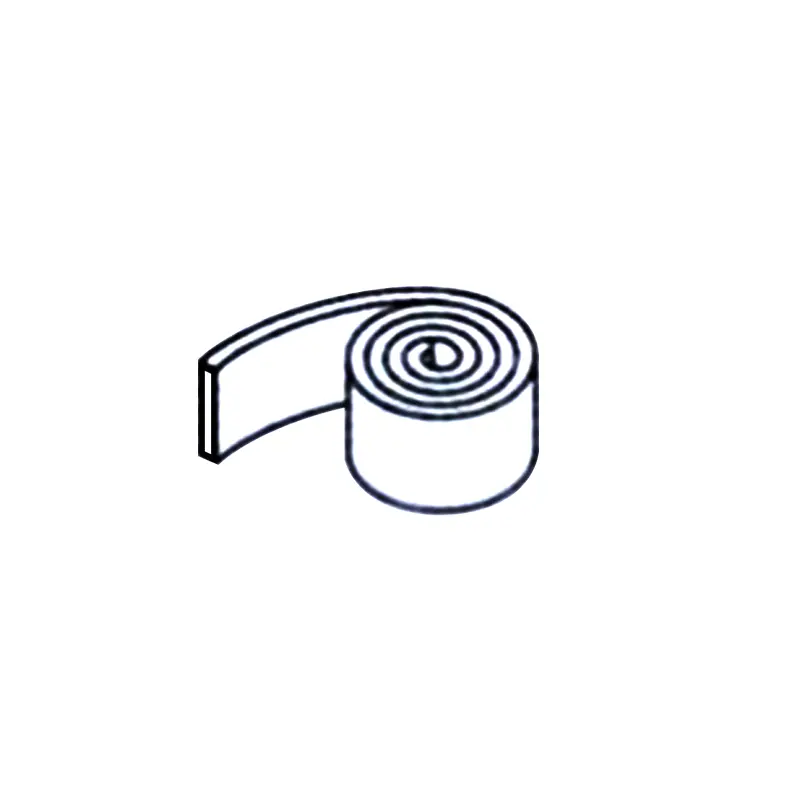

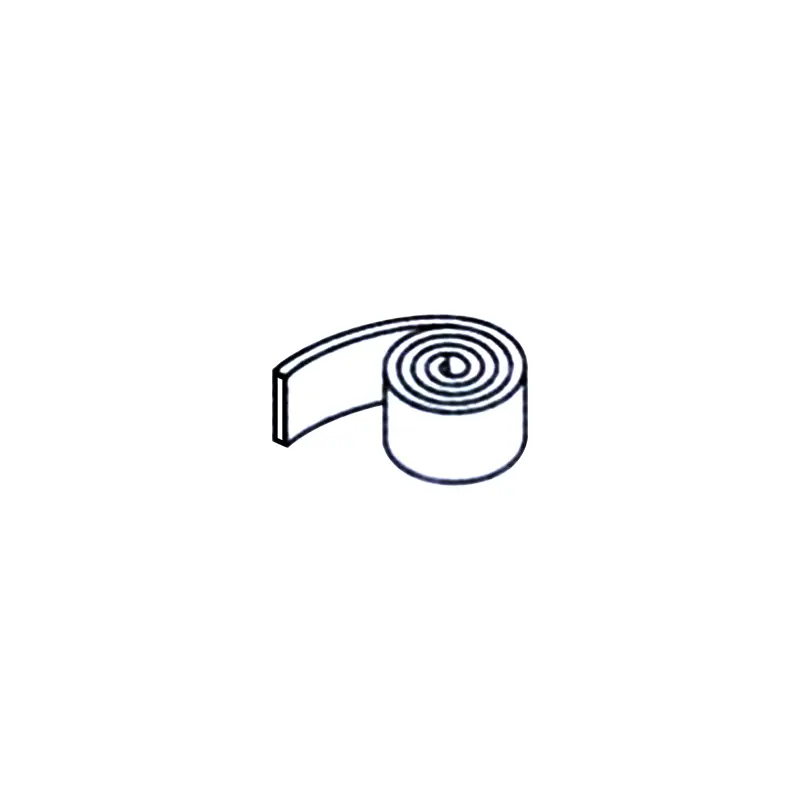

Primer naročanja trakov PTFE RC1081-9.7x2.5

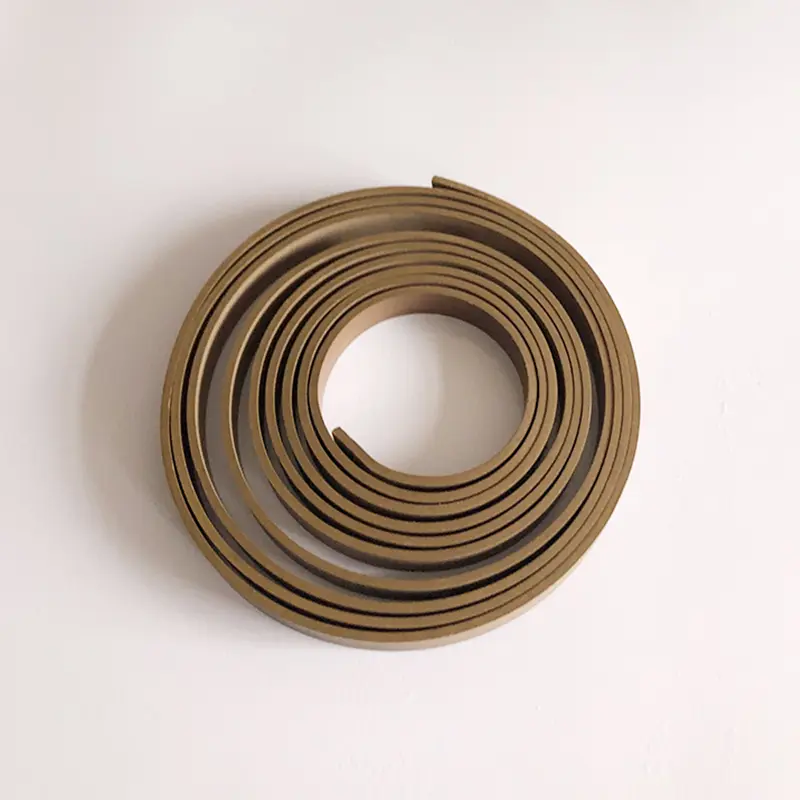

Primer naročanja trakov fenolne krpe RC1082-9.7x2.5

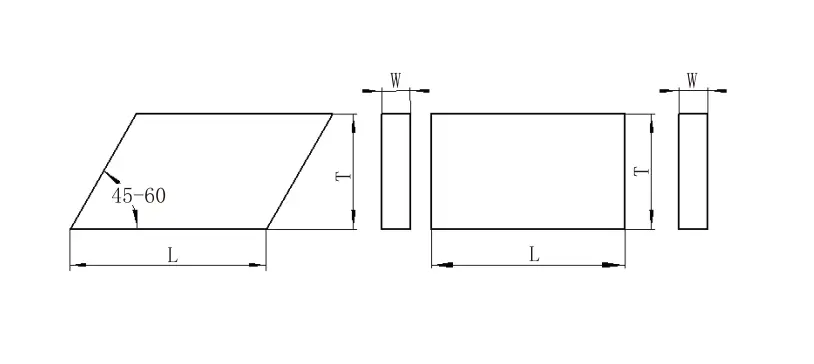

Izračun rezanja dolžine
Za gred: l = 3.1 (d+w) za luknjo: l = 3.1 (d-w)
L --- Dolžina obroča D --- Premer gredi D --- Premer luknje W --- debelina obroča Z --- Odklopni odmik

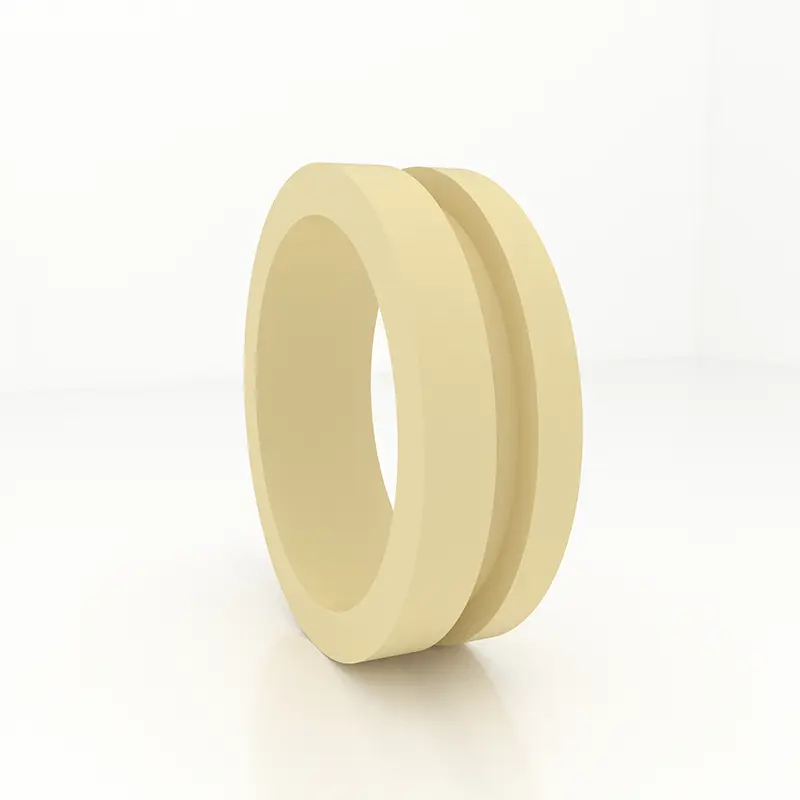

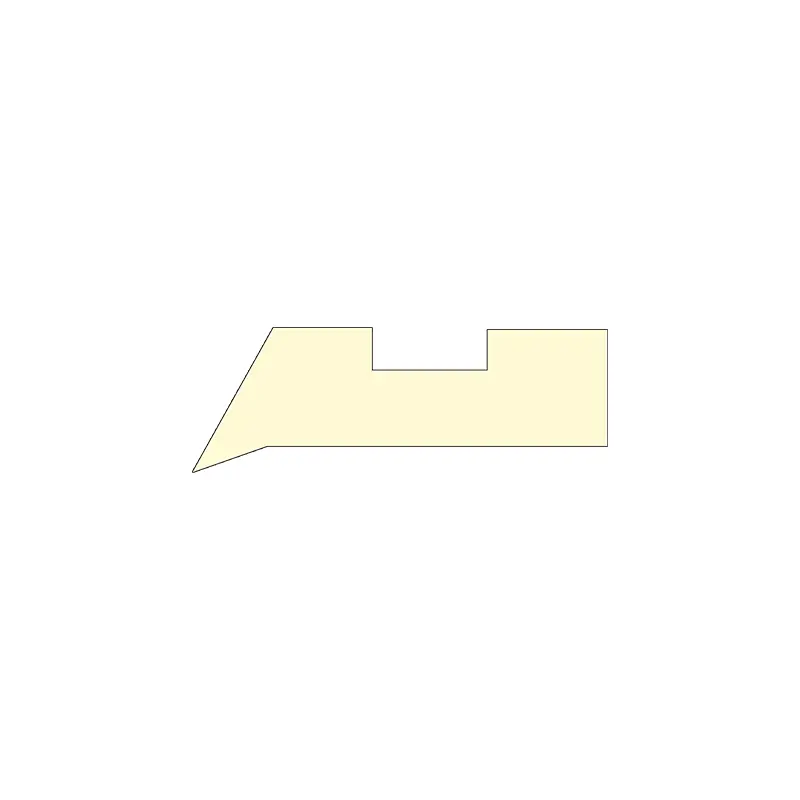

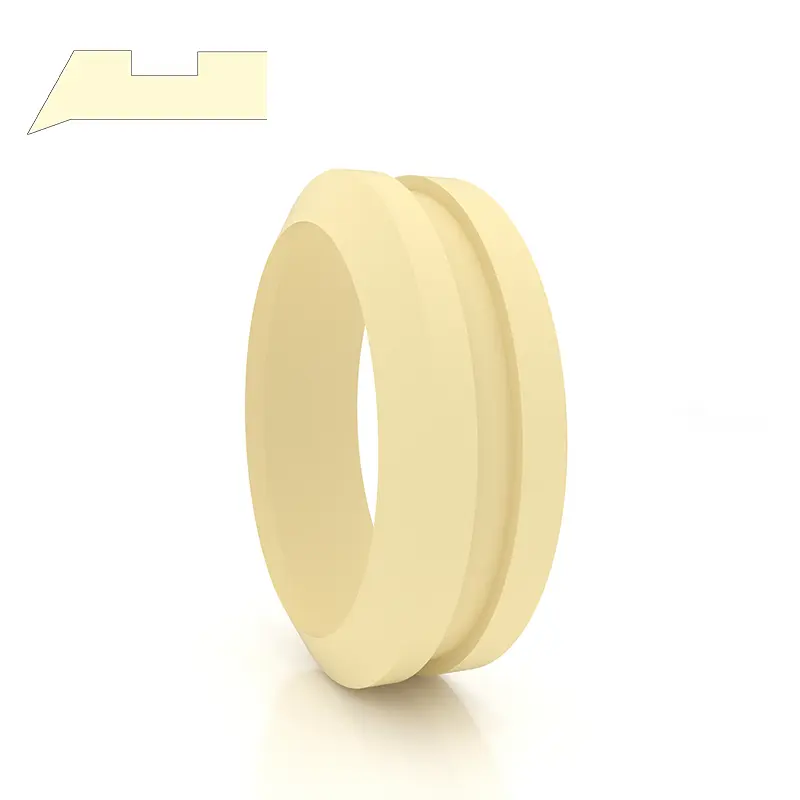

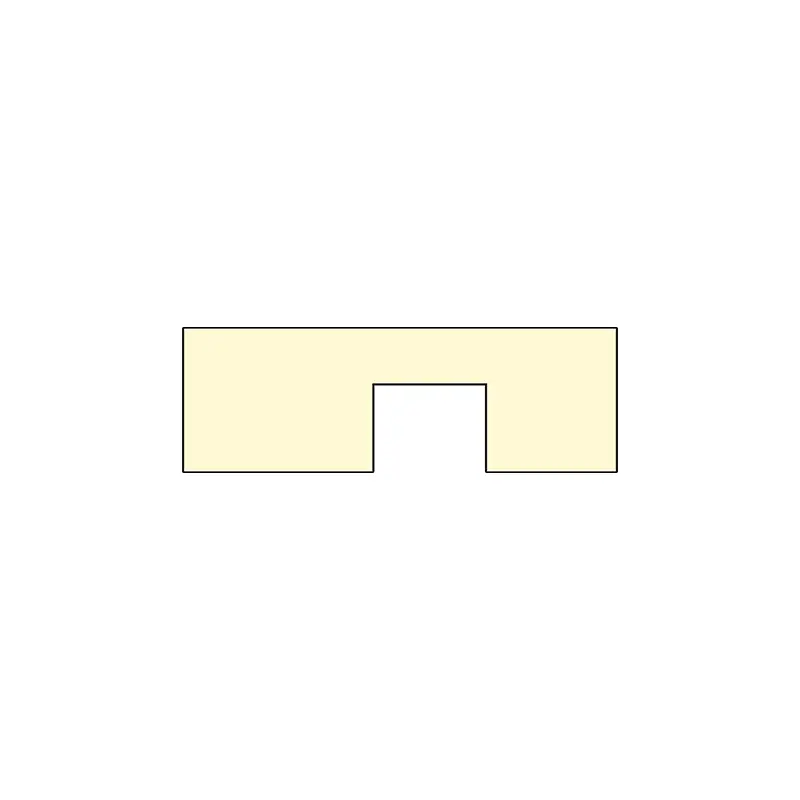

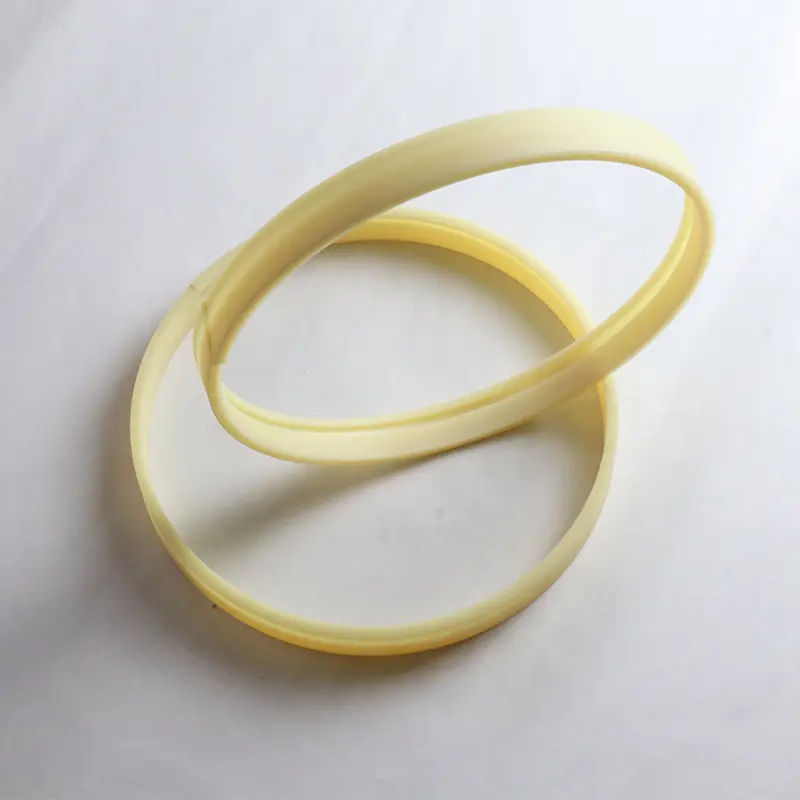

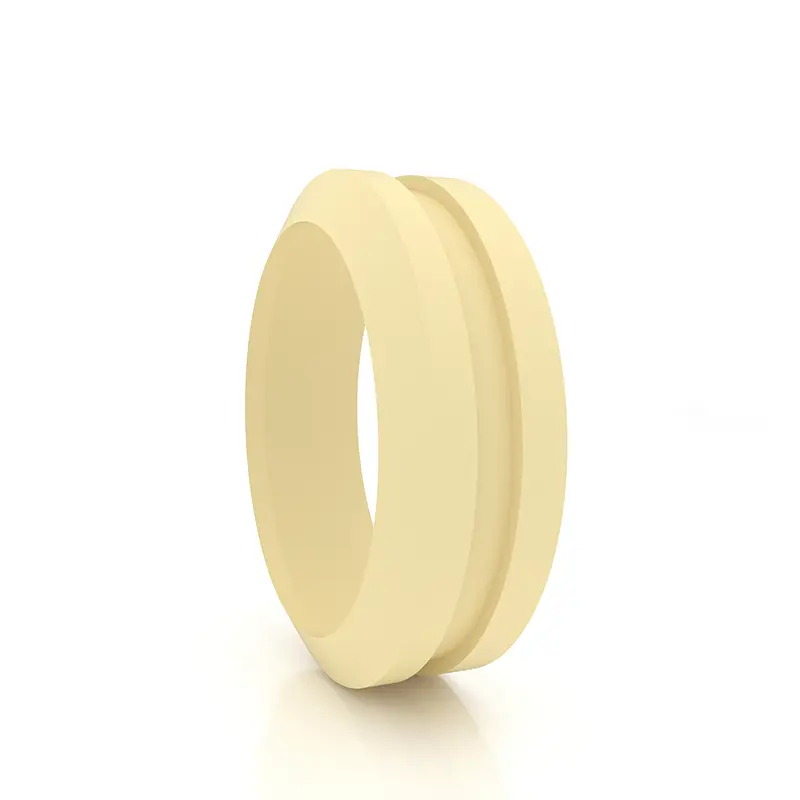

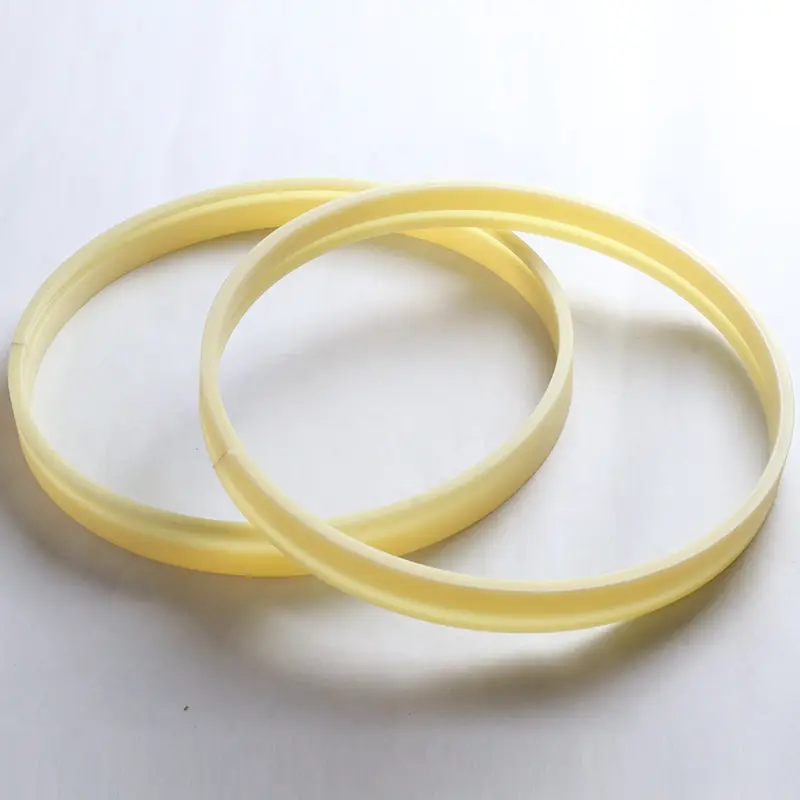

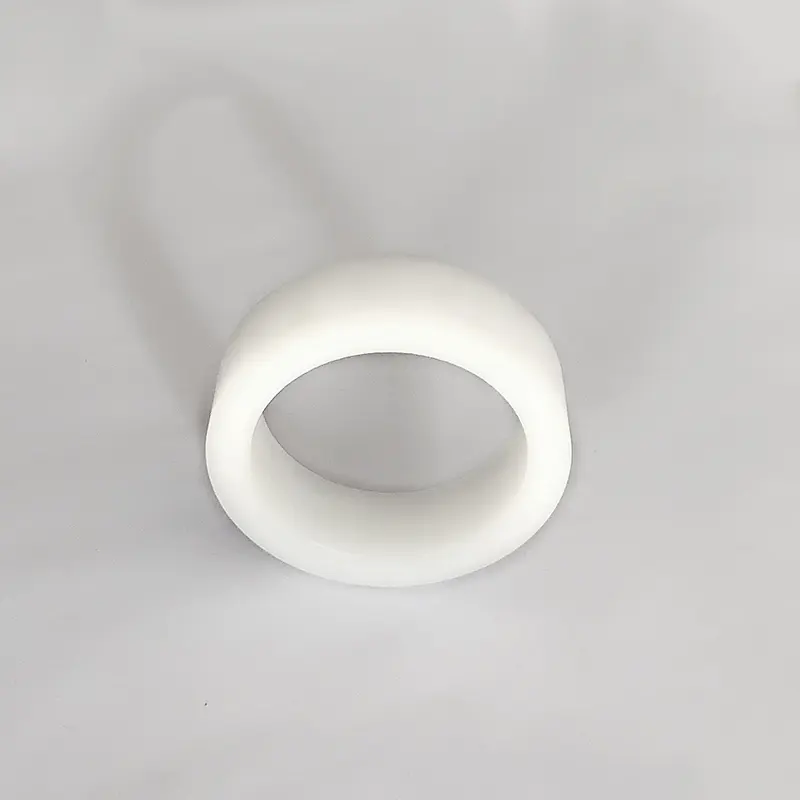

Vodnik rokave gfai
1. zmogljivost in uporaba: Guide Sleeve GFAI je vodilni rokav za batno palico, ki podpira in vodi batno palico in ima funkcijo proti prahu.
2. Material: najlon PA, polioksimetilen pom in politetrafluoroetilen ptfe.
3. Delovni pogoji: delovna temperatura: -55 ～+225 ℃ (PTFE se uporablja nad 120 ℃).
4. Standard oblikovanja: Pri oblikovanju in izbiri glejte serijo FAI podjetja lakote.
5. Način označevanja in naročanja: Vodnik GFAI GFAI je označen s številko naročila, primer: GFAI-0600PTFE

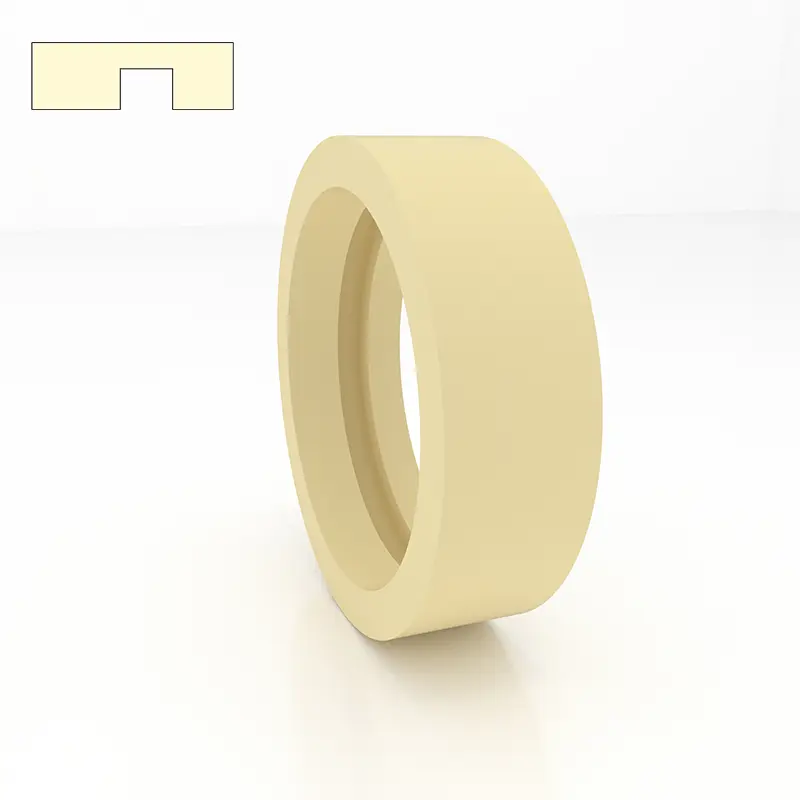

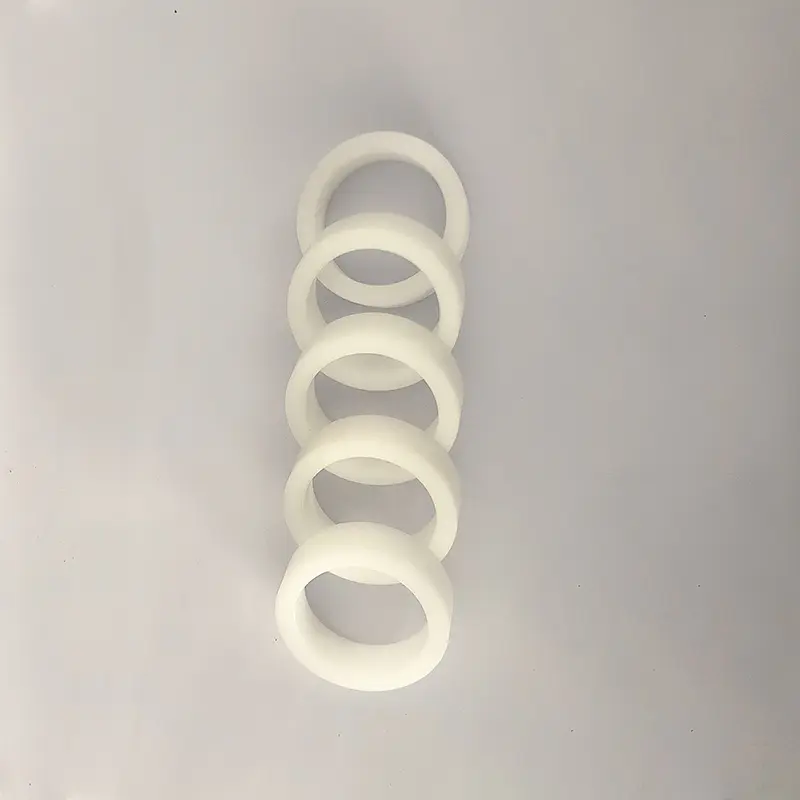

Vodnik za rokav GFI
1. zmogljivost in uporaba: Guide Sleeve GFI je vodilni rokav za batno palico, ki podpira in vodi batno palico.
2. Material: najlon PA, polioksimetilen pom in politetrafluoroetilen ptfe.
3. Delovni pogoji: delovna temperatura: -55 ~+255 ℃ (PTFE se uporablja nad 120 ℃)
4. Standard oblikovanja: Pri oblikovanju in izbiri glejte serijo Hungerjeve FI.
5. Način označevanja in naročanja: Guide Sleeve GFI je označen s številko naročila, primer: GFI-0360PA

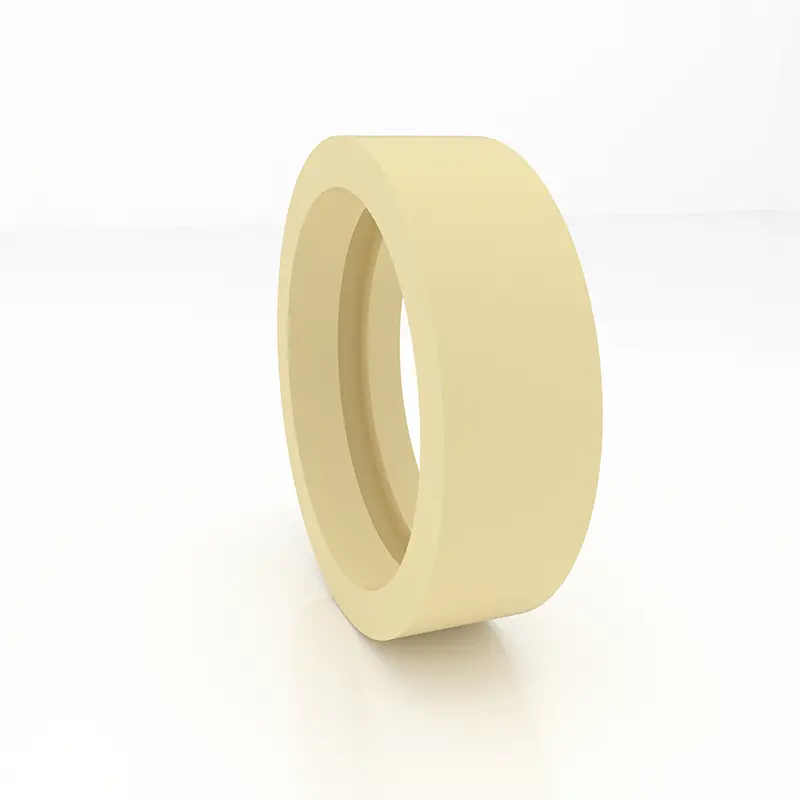

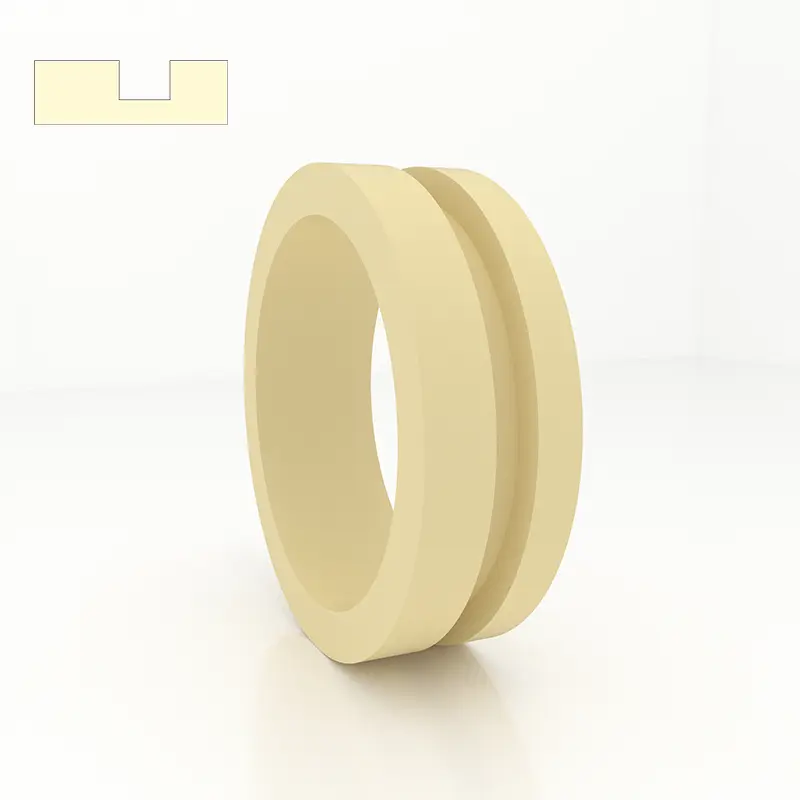

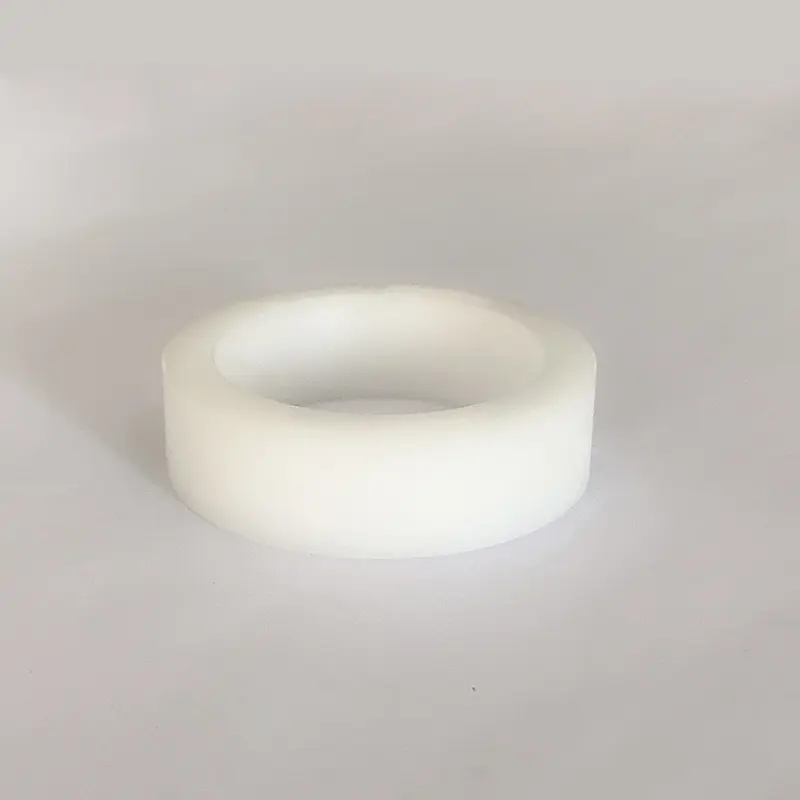

Vodnik za rokav GFA
1. zmogljivost in uporaba: Guide Sleeve GFA je vodilni rokav za bat, ki podpira in vodi bat.
2. Material: najlon PA, polioksimetilen pom in politetrafluoroetilen ptfe.
3. Delovni pogoji: delovna temperatura: -55 ~+255 ℃ (PTFE se uporablja nad 120 ℃)
4. Standard oblikovanja: Pri načrtovanju in izbiri glejte serijo Hunger's FA.
5. Način označevanja in naročanja: Guide Sleeve GFA je označen s številko naročila, primer: GFA-0560PA

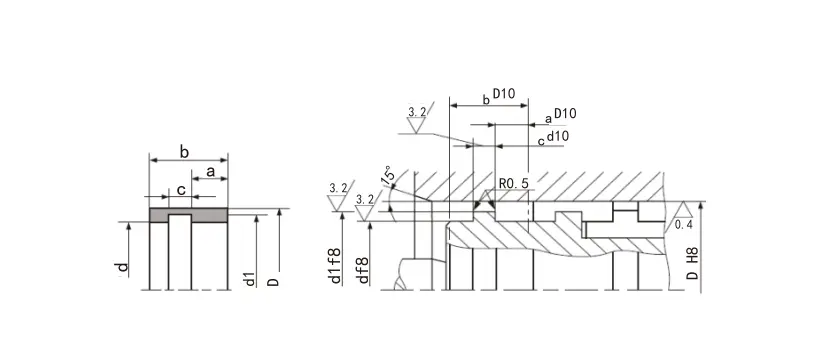

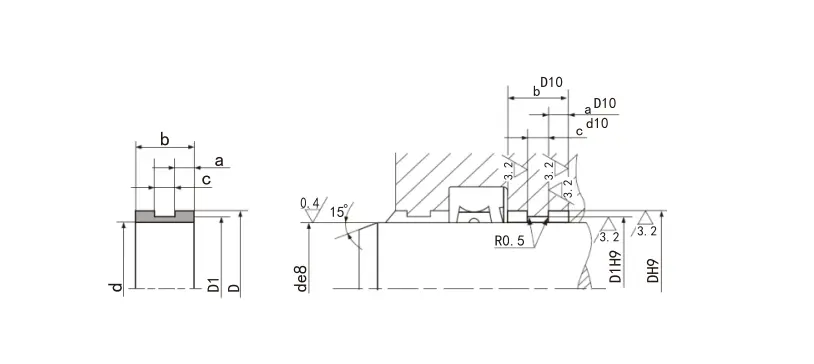

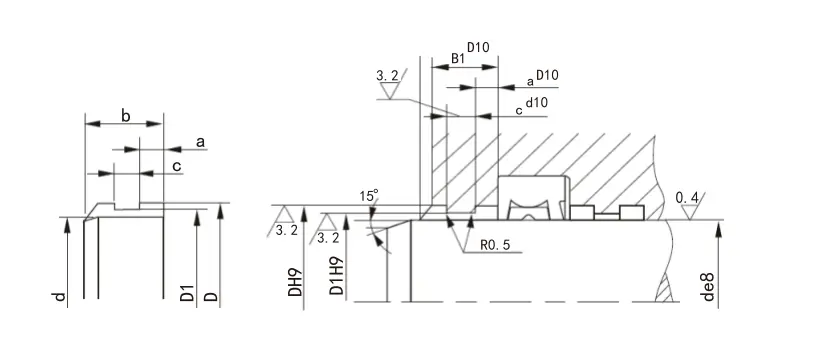

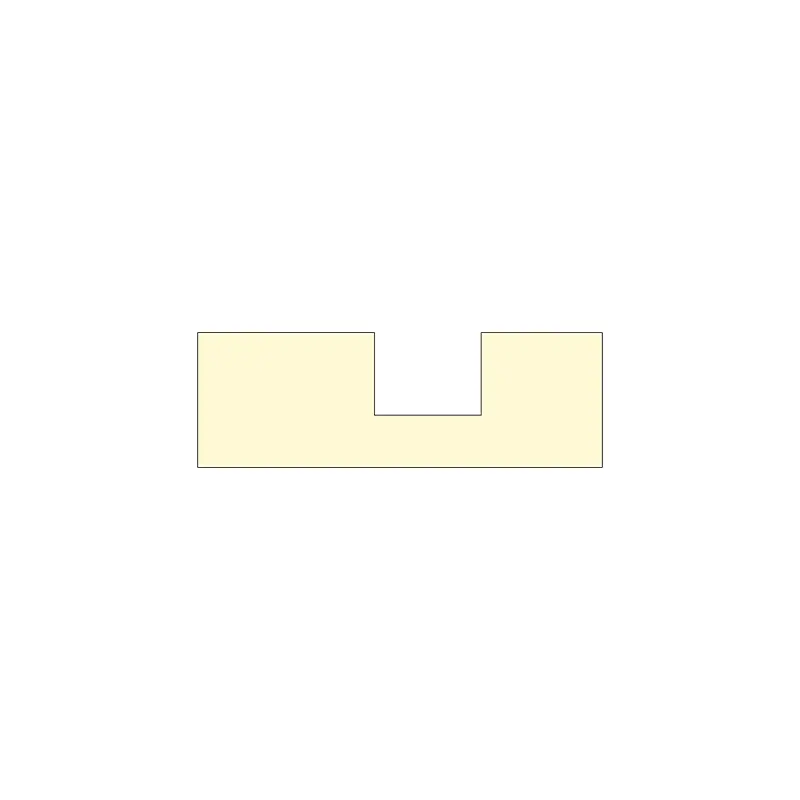

6. Strukturna naprava:
Specifikacije:
| Model | Širina žleba H+0,2 |
Debelina T - 0,05 |
Debelina t T - 0,05 |
Debelina T - 0,05 |
Debelina T - 0,05 |
Debelina T - 0,05 |
| RC1081/1082-4.2 | 4.2 | 1 | 1.55 | 2 | 2.5 | - |
| RC1081/1082-5.6 | 5.6 | 1.55 | 2 | 2.5 | - | - |
| RC1081/1082-6.3 | 6.3 | 1.55 | 2 | 2.5 | - | - |
| RC1081/1082-8.1 | 8.1 | 1.55 | 2 | 2.5 | - | - |
| RC1081/1082-9.7 | 9.7 | 2 | 2.5 | 3 | 3.5 | 4 |
| RC1081/1082-12.7 | 12.7 | 2 | 2.5 | 3 | 3.5 | 4 |
| RC1081/1082-15 | 15 | 2 | 2.5 | 3 | 3.5 | 4 |
| RC1081/1082-20 | 20 | 2 | 2.5 | 3 | 3.5 | 4 |
| RC1081/1082-25 | 25 | 2 | 2.5 | 3 | 3.5 | 4 |
| RC1081/1082-30 | 30 | 2 | 2.5 | 3 | 3.5 | 4 |
| RC1081/1082-35 | 35 | 2 | 2.5 | 3 | 3.5 | 4 |
| Opomba: Serija Boldface so pogosto uporabljena serija. Če potrebnega izdelka ni v tej tabeli, nas kontaktirajte. | ||||||

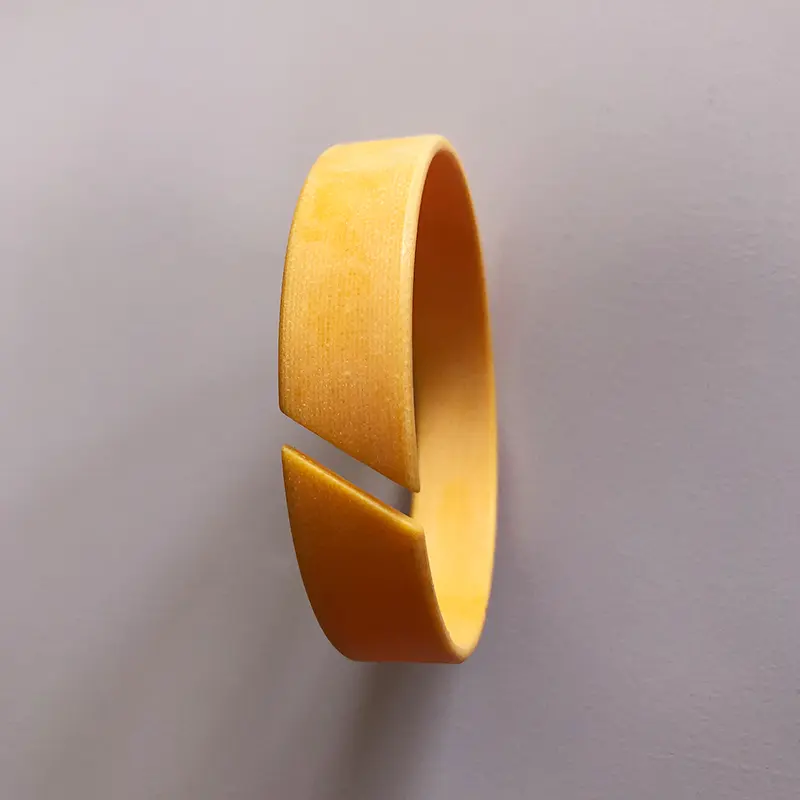

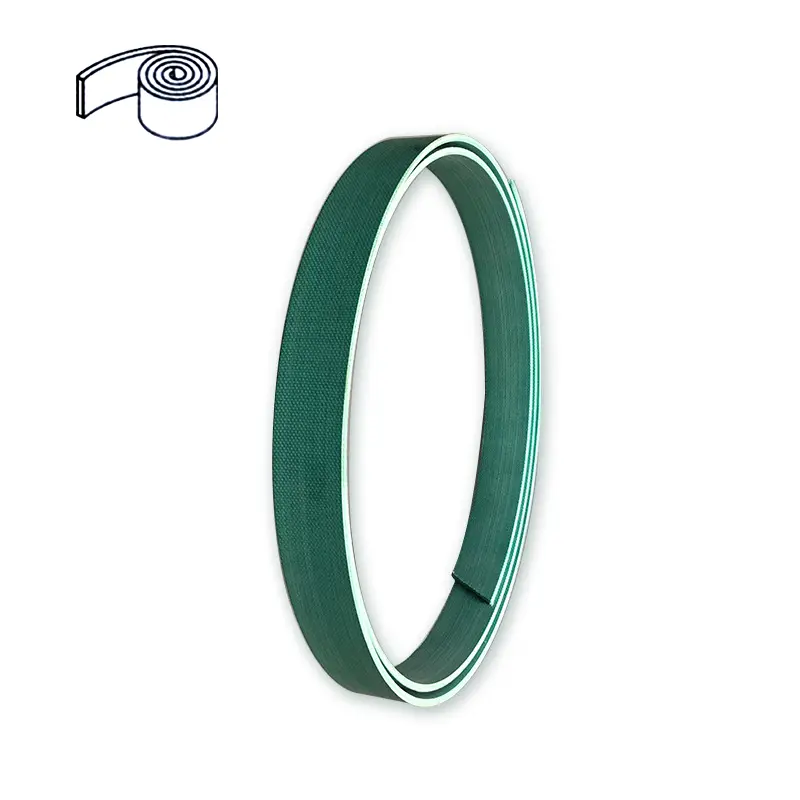

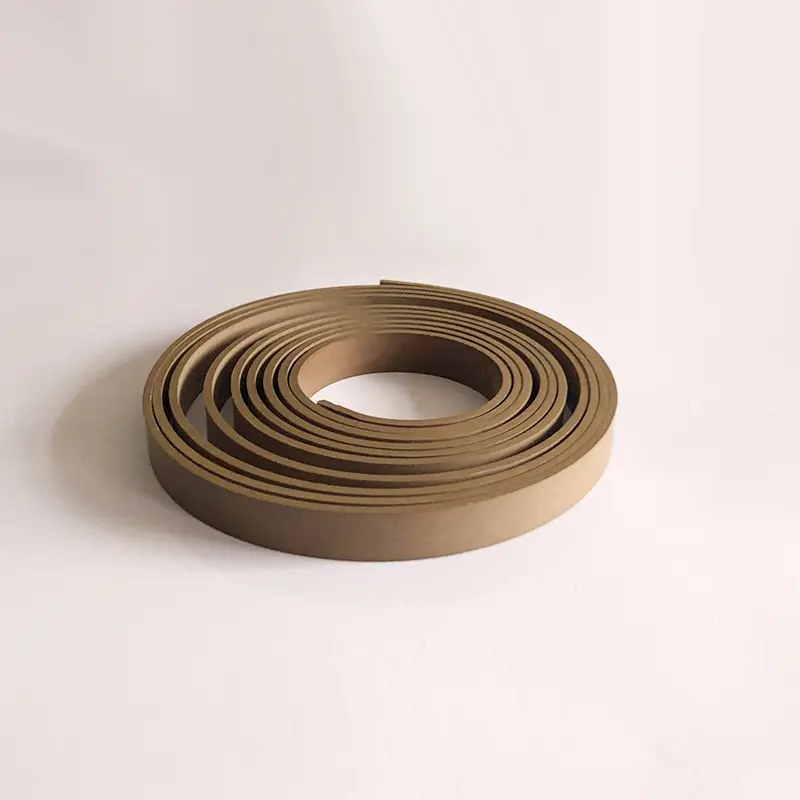

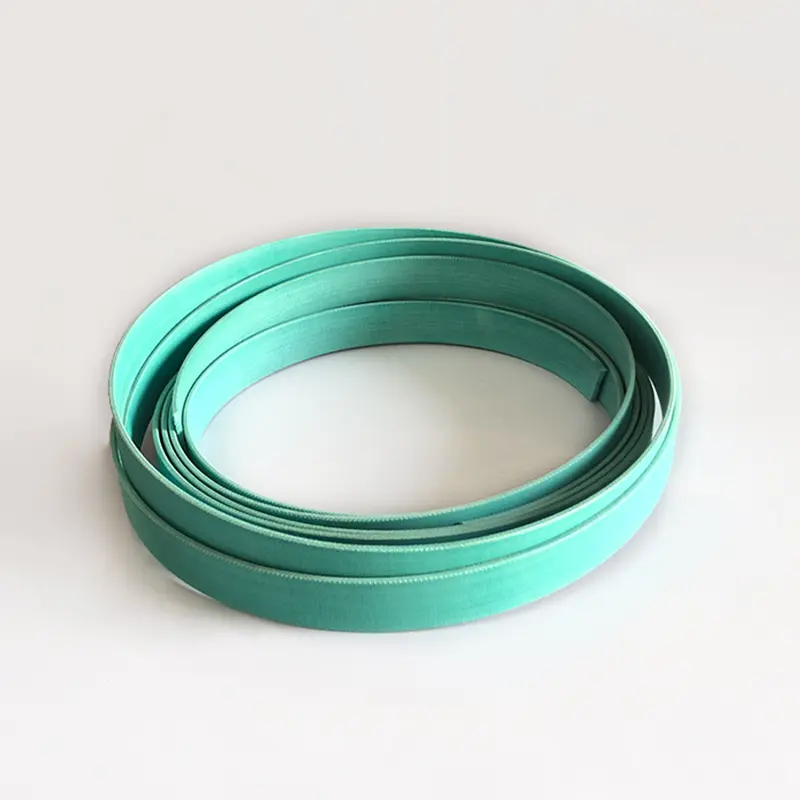

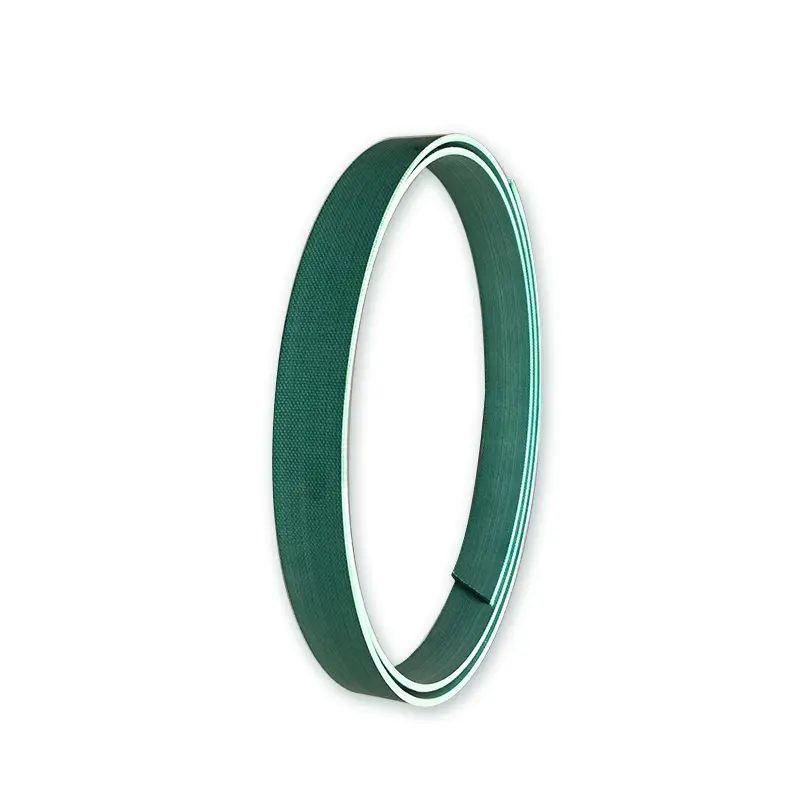

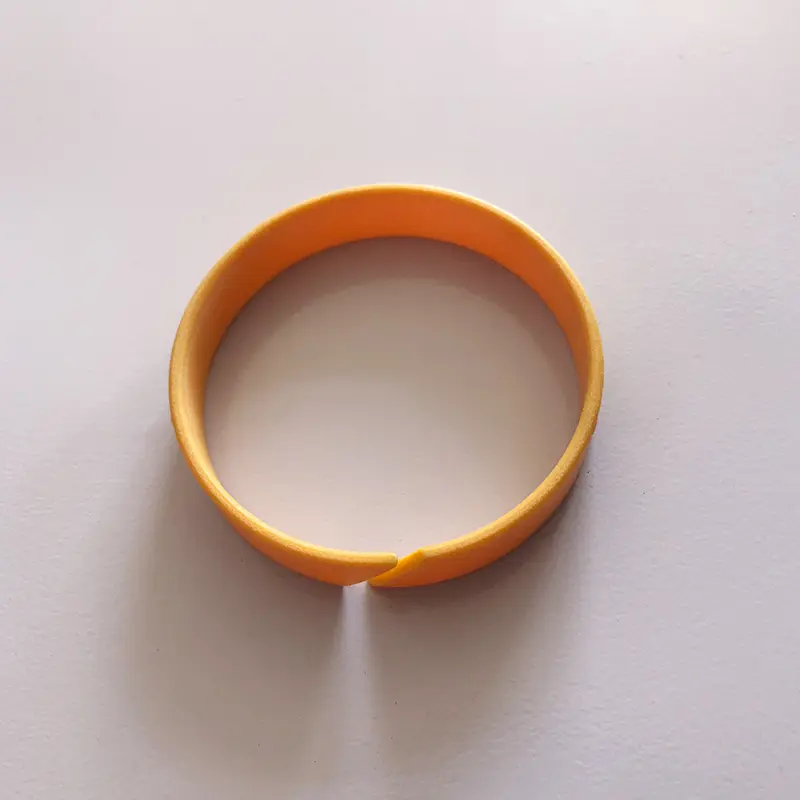

Krpo-okrepljen fenolni podporni obroč (pas)
Podporni obroč je pomemben osnovni sestavni del hidravličnega jeklenke. Da bi se prilagodili razvoju drsnih obročev kombiniranih tesnil in mehkih ležajnih konstrukcij na svetu, je naše podjetje uspešno razvilo fenolne podporne obroče (pasovi). Leta dejanske uporabe so pokazala, da je ta izdelek dosegel ali presegel raven kakovosti podobnih tujih izdelkov in jih uporabniki na splošno pohvalijo. Tabele 1 do 4 so tabele uspešnosti podpornih obročev (pasovih), ki jih je izdelalo naše podjetje.
Tabela1 Primerjava fizikalnih lastnosti našega podpornega obroča in izdelkov Busak+Shamba
| Vir vzorca | Debelina podpornega obroča (mm) | Stiskalna trdnost (MPA) | Hidravlično olje oljna odpornost na oljno odpornost (70 ± 2 ℃*24h) | Lomljenje moči (MPA) | Medsebojno oprijemljivost (KN/M) |
| Moda+Shamba | 2.48 | 338.9 | 2.83 | 35.6 | 1.2 |
| Naši izdelki | 2.48 | 425 | 0.90 | 37.0 | 2.9 |
| 2.48 (z grafitom) | 390 | 0.63 | 36.4 | 2.08 |
| Vrsta vzorca | Naši izdelki | Orhot tlg ① | Duratec900 ① | Turcite47 ② | MT64/5B | Nokwr (Dan) | Pomodificiran polioksimetilen | Mačka (ZDA) | |
| Izmerjena vrednost | Zahtevani kazalniki | ||||||||
| Tlačna trdnost (MPA) | ≥350 | ≥330 | ≥350 | ≥280 | ≥50 | ≥270 | ≥150 | ≥80 | ≥217 |
| Vrsta vzorca | Naši izdelki | Orhot tlg ① | Duratec900 ① | Turcite47 ② | MT64/5B | Nokwr (Dan) | Pomodificiran polioksimetilen | Mačka (ZDA) | |
| Izmerjena vrednost | Zahtevani kazalniki | ||||||||
| Tlačna trdnost (MPA) | ≥350 | ≥330 | ≥350 | ≥280 | ≥50 | ≥270 | - | ≥80 | ≥217 |
| Obremenitev na enoto kontaktne dolžine W (n/mm) | Hertz kontaktni rele ΔH (N/mm2) | Koeficient trenja | |||
| Stanje suhega trenja | Stanje mazanja olja | ||||
| Naši izdelki | Orhot tlg | Naši izdelki | Orhot tlg | ||
| 5.9 | 22.0 | 0.054 | 0.066 | 0.057 | 0.079 |
| 29.0 | 48.7 | 0.052 | 0.067 | 0.056 | 0.081 |
| 44.4 | 60.3 | 0.045 | 0.071 | 0.055 | 0.088 |
| 59.8 | 69.8 | 0.021 | 0.073 | 0.053 | 0.087 |
| 75.2 | 78.3 | 0.020 | 0.075 | 0.052 | 0.085 |

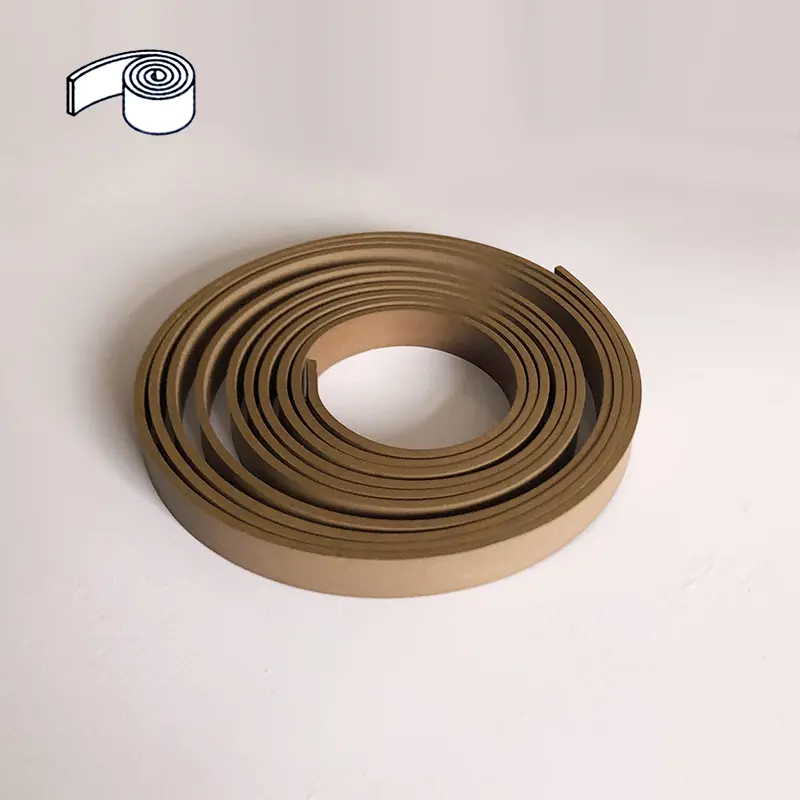

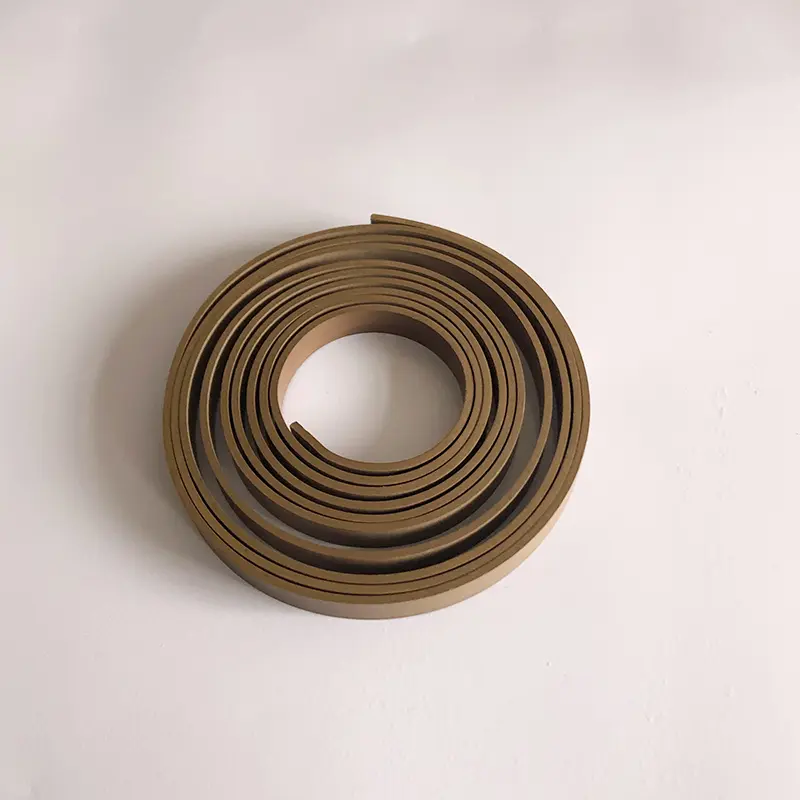

| Material | PTFE+bron |
| Oskrba | Zvitek (običajno približno 20 metrov/zvit) ali razrežite na zahtevano dolžino |
| Prednosti | 1. Nizko trenje, brez plazenja in grizenja; |
| 2. lahko dobro deluje tudi brez zadostnega mazanja; | |
| 3. Odporen na različne medije, odlična kemična stabilnost; | |
| 4. lahko sprejme trde predmete, vgrajene v obroč, odporen na obrabo, da zmanjšate trde predmete, ki praskajo valj in tesnila, zato v situacijah s težkim obremenitvijo uporabite več obroče, odpornih na obrabo; | |
| 5. ima tudi dobro odpornost na obrabo v situacijah z visoko hitrostjo in svetlobno obremenitvijo, zato je najbolj razširjen obroč, odporen proti obrabi; | |
| 6. V situacijah velikega premera ni mogoče uporabiti omejitev velikosti. | |
| Temperatura | -60 ~+200 ℃ |
| Največja hitrost | 15m/s |
| Največja moč ekstruzije | 15N/mm2 (20 °) |
| 7,5n/mm2 (80 °) | |
| 5n/mm2 (120 °) |

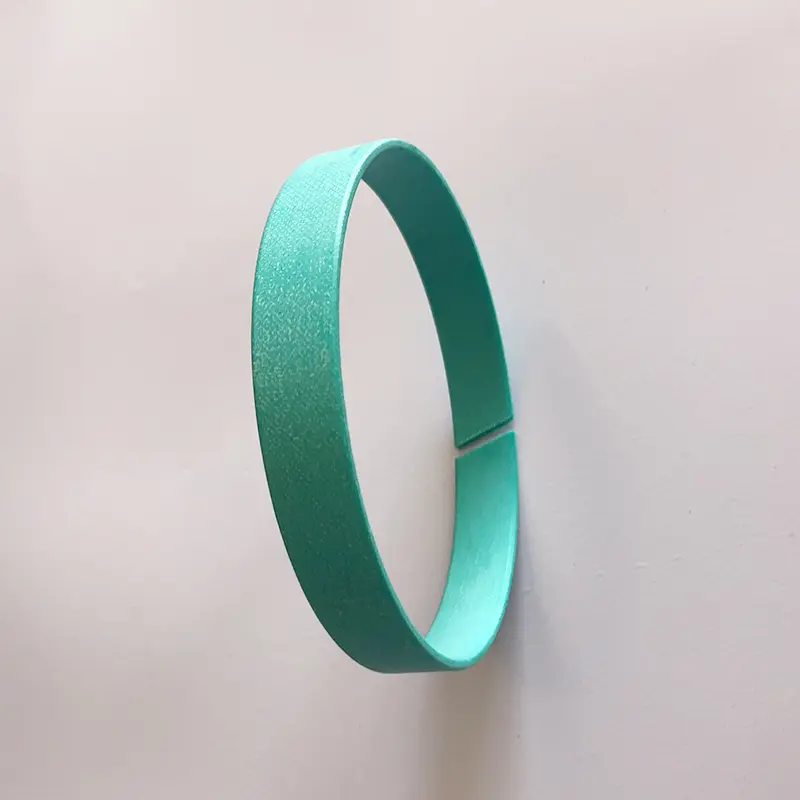

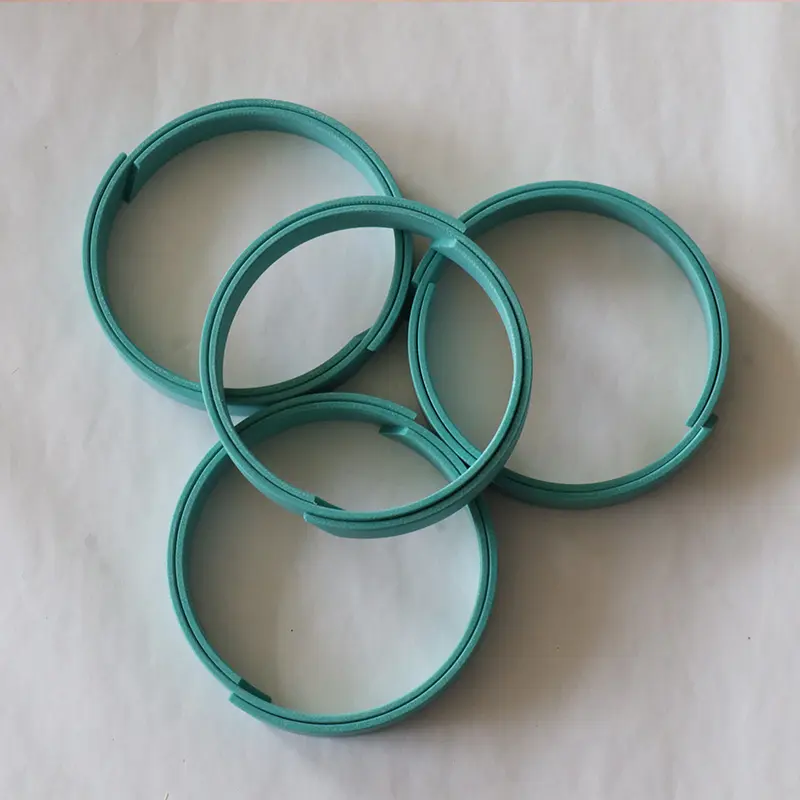

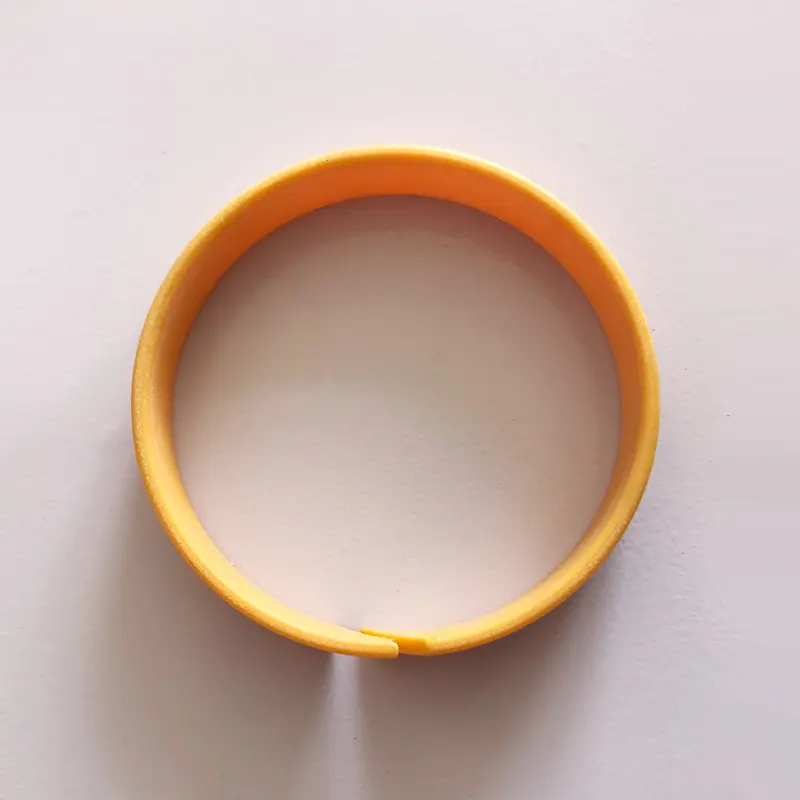

RCS Nededalični vodilni obroč za batno palico

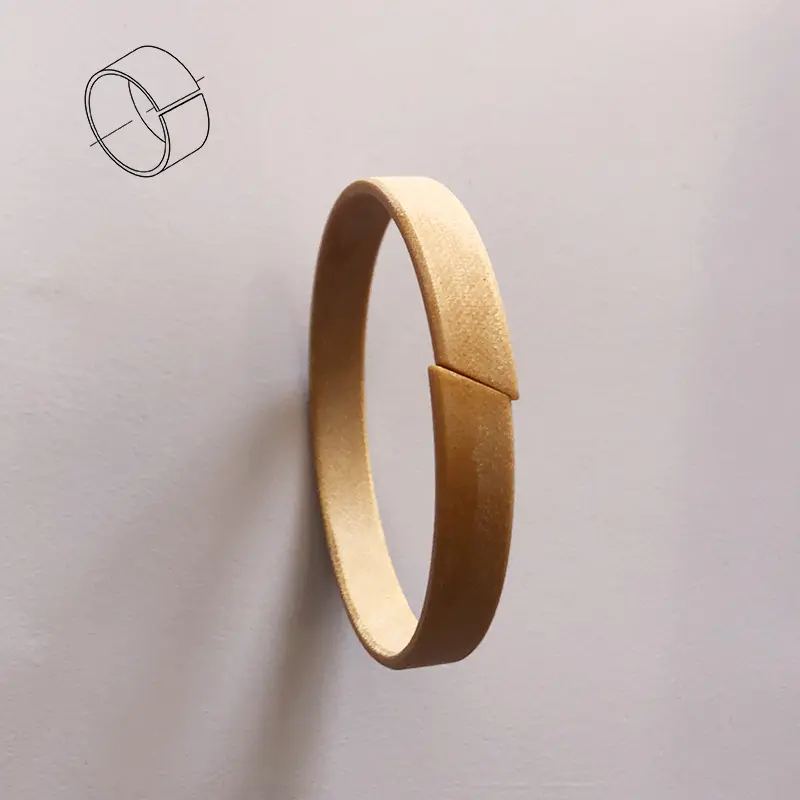

RCT nedetalni vodilni obroč za bat
Za batno ali batno palico, ki deluje v hidravličnem valju, ima obrabni obroč natančen vodilni učinek in lahko absorbira radialne sile. Hkrati lahko obrabni obroč prepreči kovinski stik drsnih delov v hidravličnem valju. V primerjavi s kovinskimi obročki imajo nededalični obročki veliko prednosti. Med njimi so fenolični in PTFE vodniki, ojačani s krpo, na voljo v vrsti rezanja na kraju samem in pripravljenem za uporabo.
1. Dobra odpornost proti obrabi
2. Izogibajte se stiku s kovino in kovino
3. Lahko zapre mehanske vibracije
4. Zaradi centralnega učinka obroča, odpornega na obrabo, je dovoljen velik radialni odmik
5. Utor je preprost in enostaven za namestitev
6. nizki stroški vzdrževanja glede na zgornje prednosti se pogosto uporablja
Material:
1. politetrafluoroetilen PTFE3 (splošni material), PTFE4 (ki se uporablja za medije z nizko viskoznostjo, kot je voda), PTFE1 (nizke potrebe po trenju, kot je pnevmatika)
2. polioksimetilen pom ali najlon PA in njegovi spremenjeni materiali
3. Formaldehida smola + ojačitvene vlakne
Primerjalna tabela zmogljivosti obremenitve različnih materialov (referenca)
| Material | Nosilna zmogljivost max (n/mm2) |
| PTFE napolnjen bakreni prah | 15 (20 ℃); 7.5 (80 ℃) 5 (120 ℃) |
| Fenolni prah s krpo | 90 (60 ℃); 40 (80 ℃) |
| Polioksimetilen ali najlon | 25 (60 ℃); 15 (80 ℃) |
| Polioksimetilen ali najlon napolnjen | 40 (60 ℃); 30 (80 ℃) |
| Gladkost | RTMAX (μm) | Ra (μm) |
| Drsna površina | ≤2.5 | 0,05-0,3 |
| Utor dno | ≤10 | ≤2 |
| Groove stran | ≤15 | ≤3 |

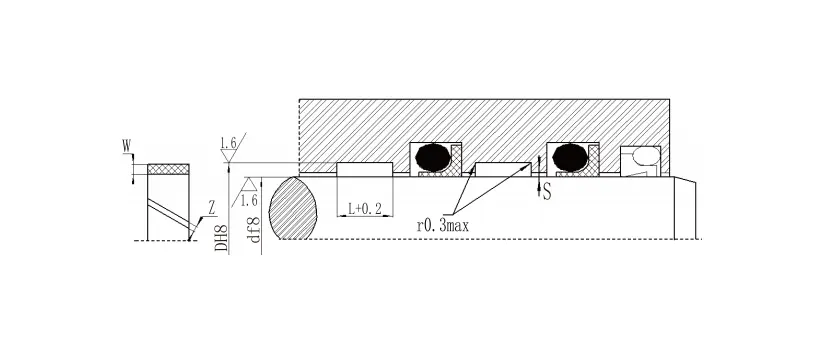

Serija specifikacij obročev batne palice
| Premer palice | Spodnji premer | Širina žleba | Debelina | Vrzel |
|
Premer palice | Spodnji premer | Širina žleba | Debelina | Vrzel |
| D F8/H9 | D H8 | L+0.2 | W | Z | D F8/H9 | D H8 | L+0.2 | W | Z | |
| 8-20 | D+3.1 | 2.5 | 1.55 | 1-2 | 200-999.9 | D+5 | 25 | 2.5 | 8-33 | |
| 10-50 | D+3.1 | 4 | 1.55 | 1-3 | 1000-4200 | D+5 | 25 | 2.5 | 33-134 | |
| 15-140 | D+5 | 5.6 | 2.5 | 2-5 | 280-999.9 | D+8 | 25 | 4 | 10-33 | |
| 20-220 | D+5 | 9.7 | 2.5 | 2-9 | 1000-2200 | D+8 | 25 | 4 | 33-70 | |
| 80-400 | D+5 | 15 | 2.5 | 4-15 |
|
|
|
|
|
