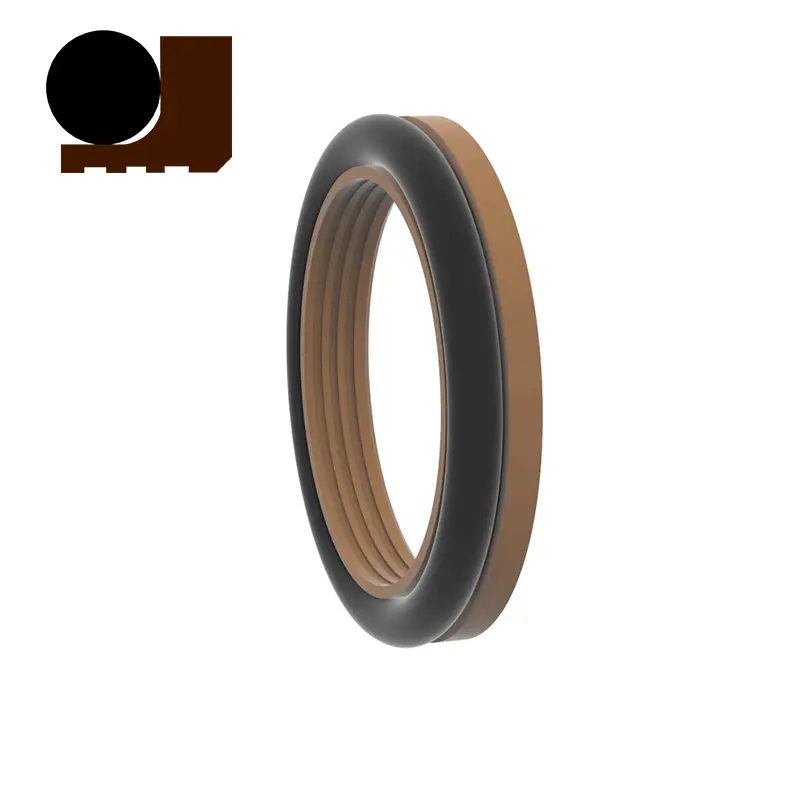

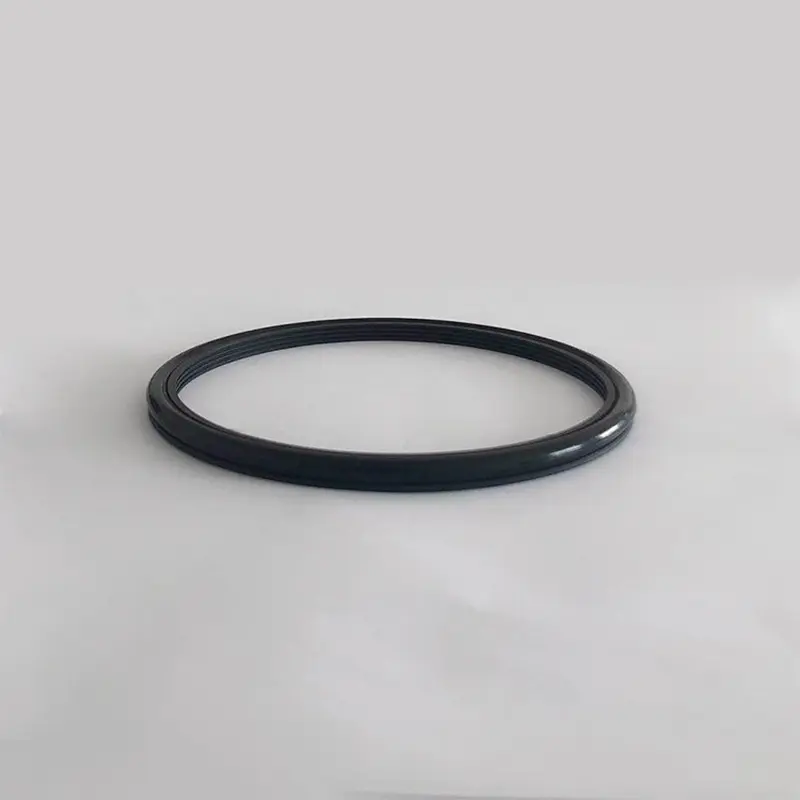

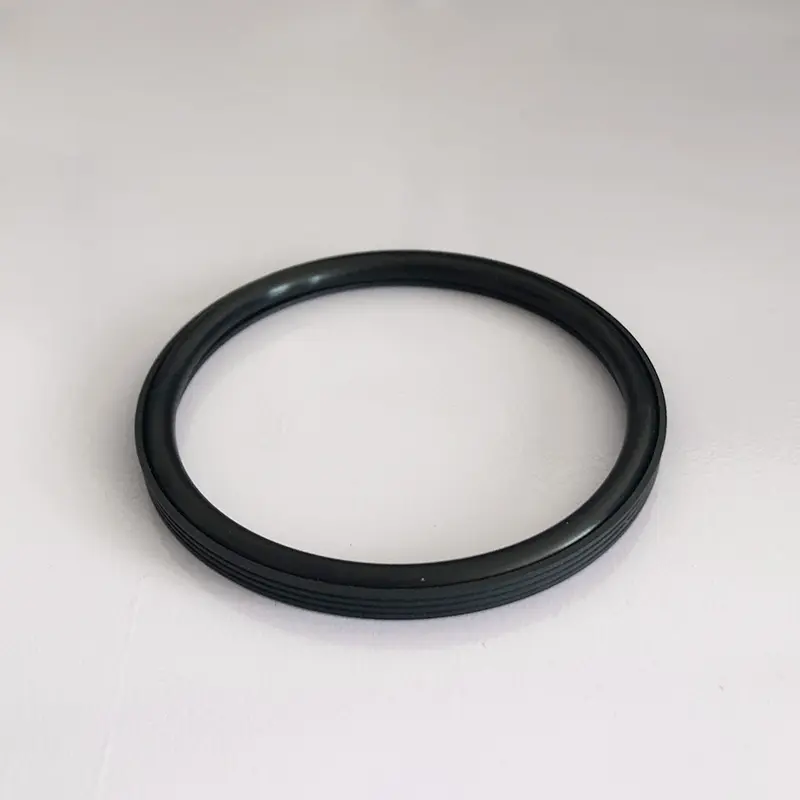

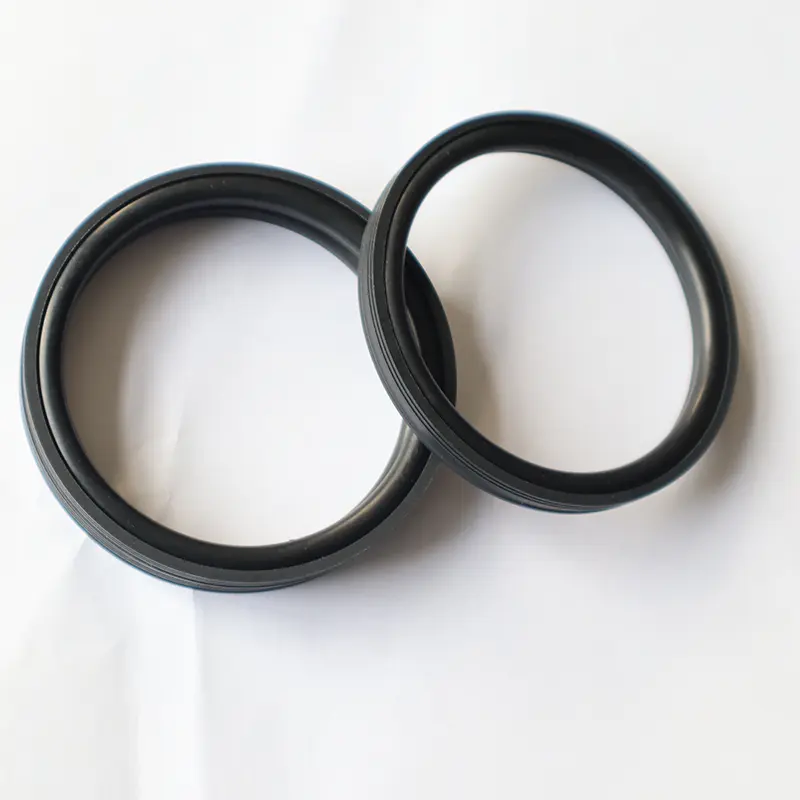

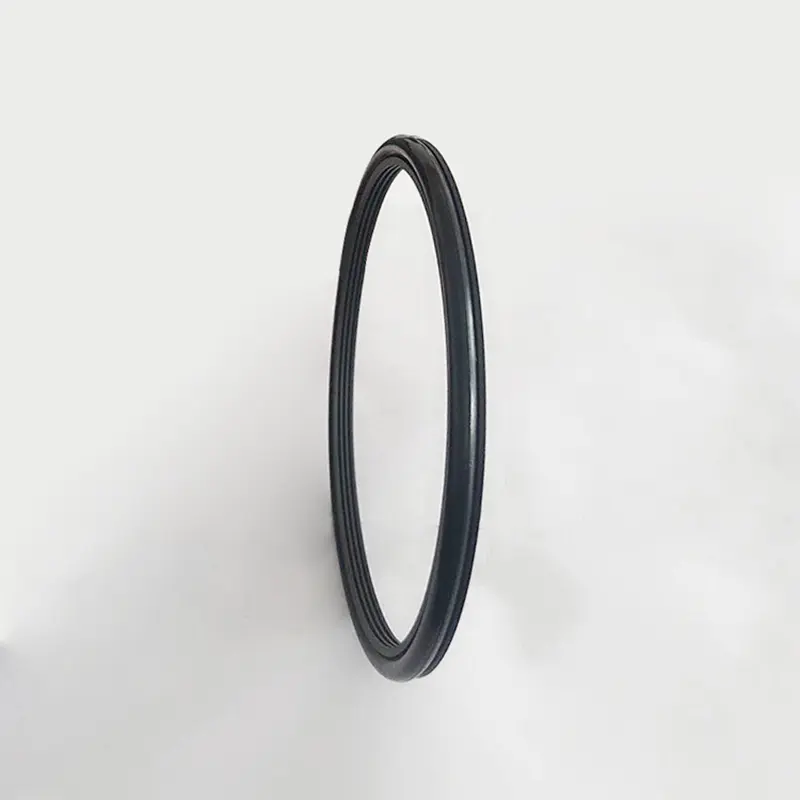

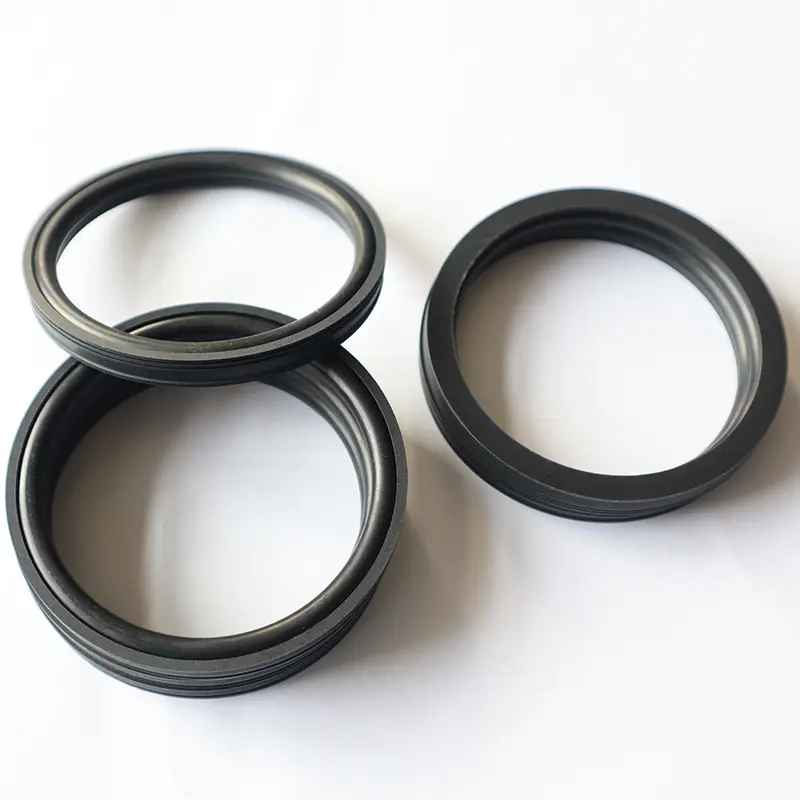

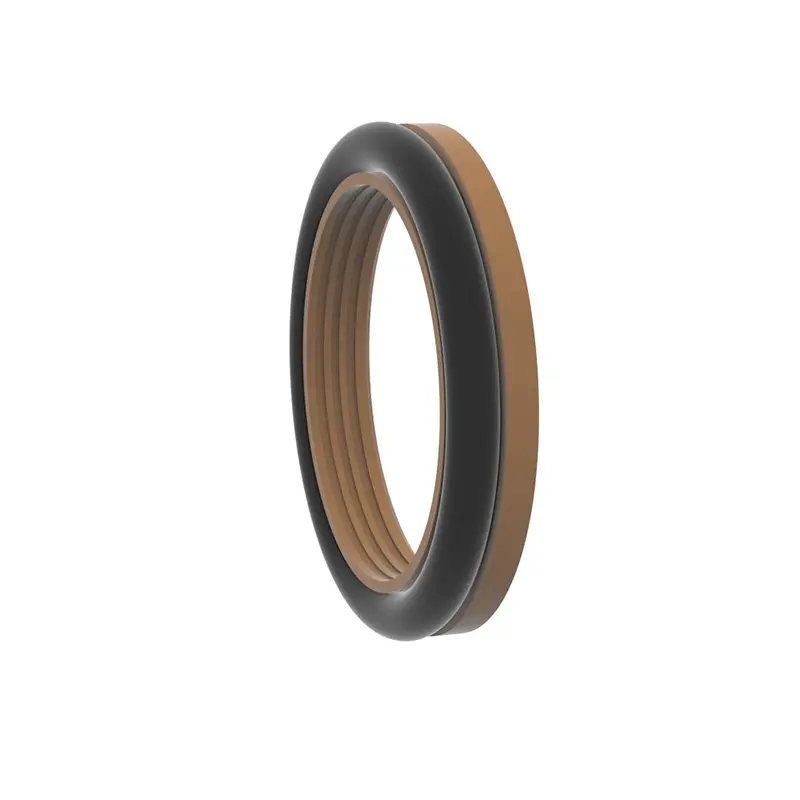

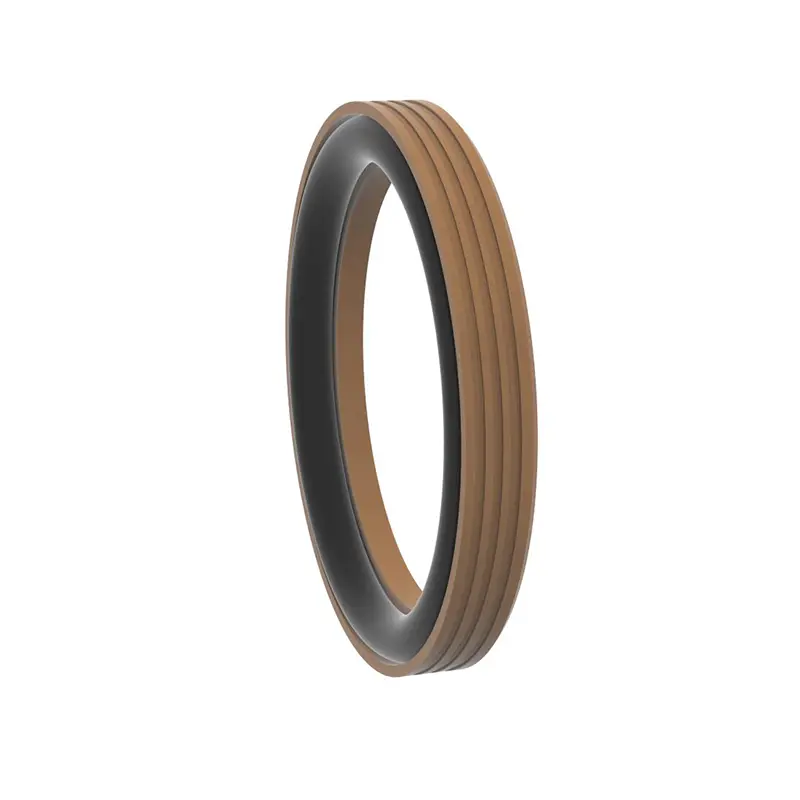

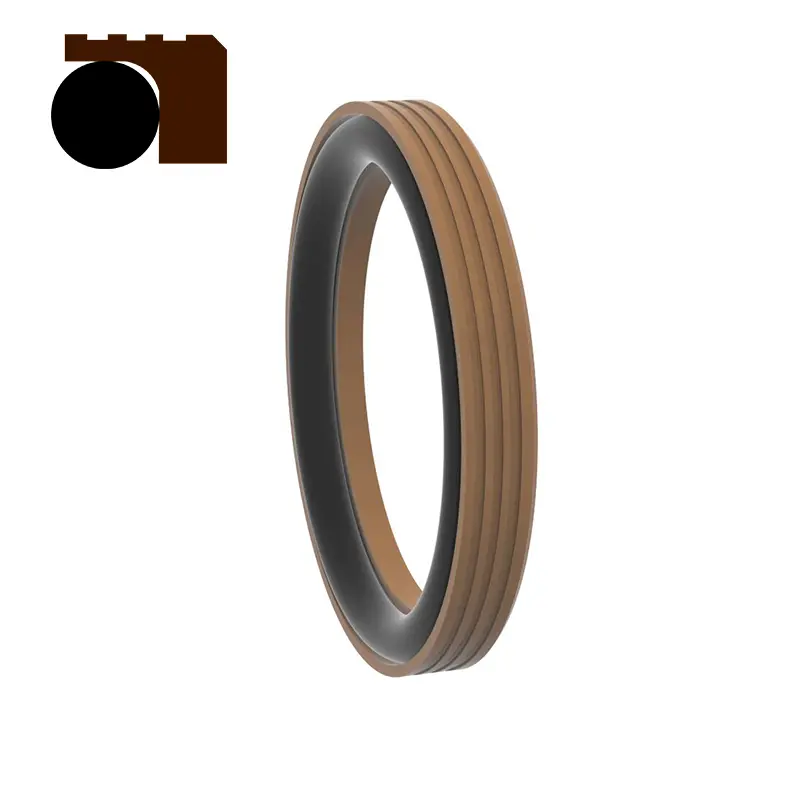

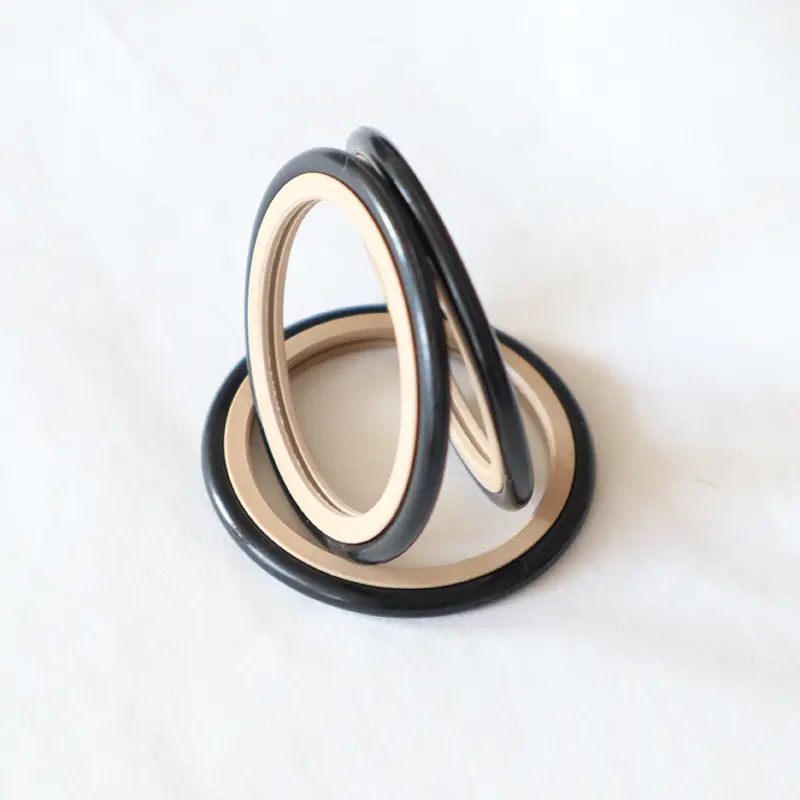

Visokotlačna tesnila RC2061 in RC2062 za cementno gnojenje, ki jih sprožijo Ruichen SEALS, so zasnovani tako, da se spopadejo s kompleksnimi in ostrimi pogoji tesnjenja v cementu.

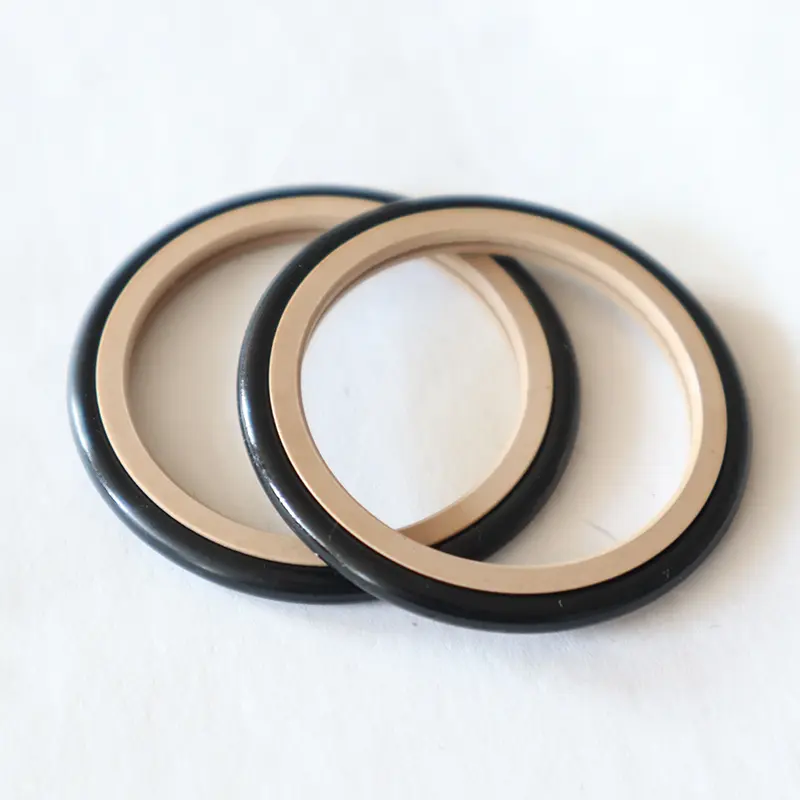

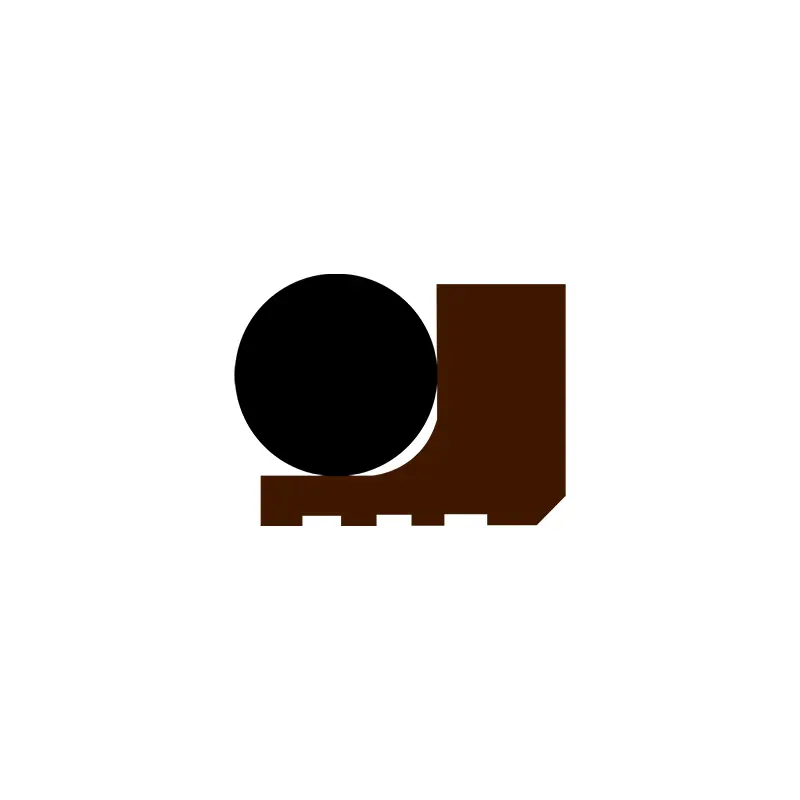

Ta dva izdelka imata isto strukturo, oba sta sestavljena iz skrbno oblikovanih visokofunkcijskih inženirskih plastičnih zobnih obročkov in O-obročev, da dosežete enosmerno tesnjenje hidravličnega vzajemnega in vrtljivega gibanja. Imajo široko paleto aplikacij in lahko igrajo pomembno vlogo pri opremi, kot so bat črpalke, blatne črpalke, vijačne vrtalnike, vrtalne ploščice, oprema za raziskovanje olja in betonske mešalne naprave.
Glede na uspešnost lahko naša visokotlačna tesnila za cementno gnojenje pokažejo številne prednosti. Značilnosti dolge življenjske dobe zmanjšujejo potrebo po pogosti zamenjavi tesnilnih delov in zmanjšajo stroške vzdrževanja opreme; Nizka učinkovitost trenja zagotavlja nemoteno delovanje opreme in zmanjšuje izgubo energije; Dobro tesnjenje učinkovito preprečuje uhajanje kamente in zagotavlja stabilno delovanje opreme; Majhen konstrukcijski prostor je primeren za namestitev in postavitev v omejenih prostorih različne opreme; Enostavna namestitev, uporaba in vzdrževanje še izboljšajo učinkovitost uporabe opreme.
Za maligne medije, kot je cementna gnoja, lahko izdelek poveča učinek tesnjenja s posebno zasnovo optimizacije ustnic in debeline. Če se uporabljamo za tesnjenje gnojev, za nadaljnje izboljšanje zmogljivosti za tesnjenje in življenjsko dobo komponent priporočamo mazanje maščob med dvema (ali več) tesnili. Ti dve visokotlačni tesnilniki za cementno gnojenje zagotavljata zanesljivo in učinkovito rešitev problema tesnjenja visoke tlačne cementne gnojenja.
Funkcije in aplikacije izdelka:
Primer naročanja:
Naročite model RC2061-80x91.7x7.6-PTFE4-R01 Model-Shaft Sheme Premer x premer x Groove širina koda materiala
Naročite model RC2062-80X68.3X7.6-PTFE4-R01
Model-cilinder Premer X premer x Groove širina-materialna koda

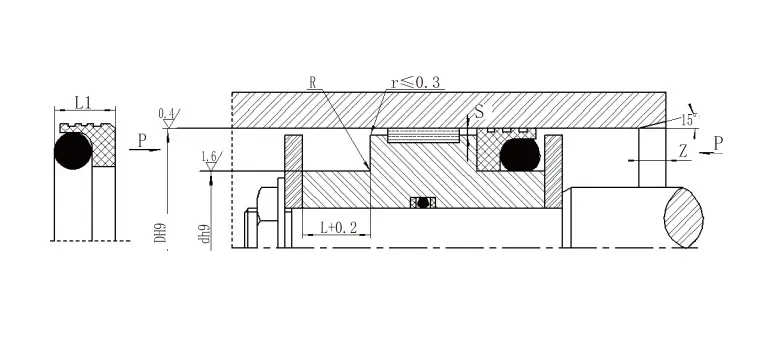

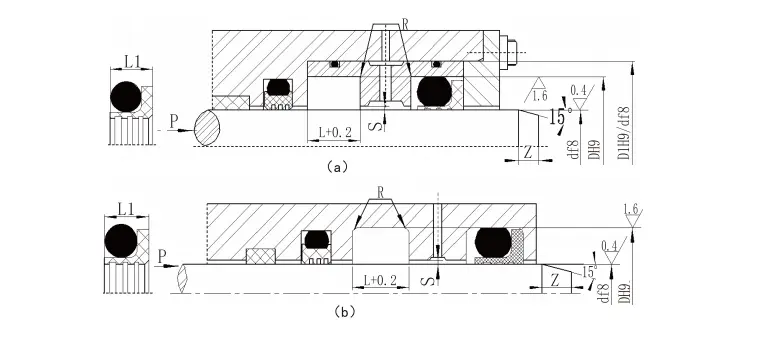

Specifikacije:
| Območje premera gredi
Standardni tip d f8 RC2061 |
Območje premera gredi
Težka obremenitev d f8 RC2061-Z |
Premer žleba D H9 |
Širina žleba L+0.2 |
Širina tesnila1 | Okrogli vogali RMAX |
Radialni odmik SMAX | Chamfer Zmin |
Premer žice O-obroč | ||
| <10MPA | <20MPA | <40MPA | ||||||||
| 5 ~ 15.9 | - | D+6.3 | 4.0 | 3.65 | 0.4 | 0.4 | 0.25 | 0.15 | 4 | 2.65 |
| 16 ~ 38,9 | 5 ~ 15.9 | D+8.2 | 5.2 | 4.55 | 0.4 | 0.4 | 0.25 | 0.2 | 5 | 3.55 |
| 39 ~ 107.9 | 16 ~ 38,9 | D+11.7 | 7.6 | 6.80 | 0.5 | 0.5 | 0.3 | 0.2 | 7 | 5.30 |
| 108 ~ 670,9 | 39 ~ 107.9 | D+15.5 | 9.6 | 8.50 | 0.6 | 0.6 | 0.35 | 0.25 | 8 | 7.00 |
| 671 ~ 1600 | 108 ~ 670,9 | D+19.4 | 12.1 | 11.1 | 0.7 | 0.7 | 0.5 | 0.3 | 10 | 8.60 |
| Opomba: 1. Za premer gredi ≤30 mm priporočamo odprt utor. | ||||||||||
| 2. Za vrtljivo tesnilo se priporoča površinska trdota vrtljive gredi HRC ≥58. 3. Za tlak, večji od 30MPa, priporočamo H8/F8 za vrzel v ekstruziji. | ||||||||||
| Razpon zaslonke
Standardno D H9 RC2062 |
Razpon zaslonke
Težka obremenitev D H9 RC2062-Z |
Premer žleba D H9 |
Širina žleba L+0.2 |
Širina tesnila1 | Zaobljene vogale RMAX |
Radialni odmik SMAX | Chamfer Zmin |
Premer žice O-obroč | ||
| <10MPA | <20MPA | <40MPA | ||||||||
| 8 ~ 12.9 | - | D-4.5 | 3.1 | 2.8 | 0.3 | 0.3 | 0.2 | 0.15 | 3 | 1.8 |
| 13 ~ 24.9 | 10 ~ 12.9 | D-6.3 | 4 | 3.65 | 0.4 | 0.4 | 0.25 | 0.15 | 4 | 2.65 |
| 25 ~ 51.9 | 13 ~ 24.9 | D-8.2 | 5.2 | 4.55 | 0.4 | 0.4 | 0.25 | 0.2 | 5 | 3.55 |
| 52 ~ 127,9 | 25 ~ 51.9 | D-11.7 | 7.6 | 6.80 | 0.5 | 0.5 | 0.3 | 0.2 | 7 | 5.30 |
| 128 ~ 500,9 | 52 ~ 127,9 | D-15.5 | 9.6 | 8.50 | 0.6 | 0.6 | 0.35 | 0.25 | 8 | 7.00 |
| 501 ~ 1500 | 128 ~ 500,9 | D-19.4 | 12.1 | 11.1 | 0.7 | 0.7 | 0.5 | 0.3 | 10 | 8.60 |
| Opomba: 1. Za premere cilindra ≤ 30 mm priporočamo odprte utore. | ||||||||||
| 2. Za tlake, večje od 30 MPa, priporočamo H8/F8 za čiščenje ekstrudiranja. | ||||||||||
| Visokotlačna tesnila za delovne pogoje cementne gnojevke | ||||||

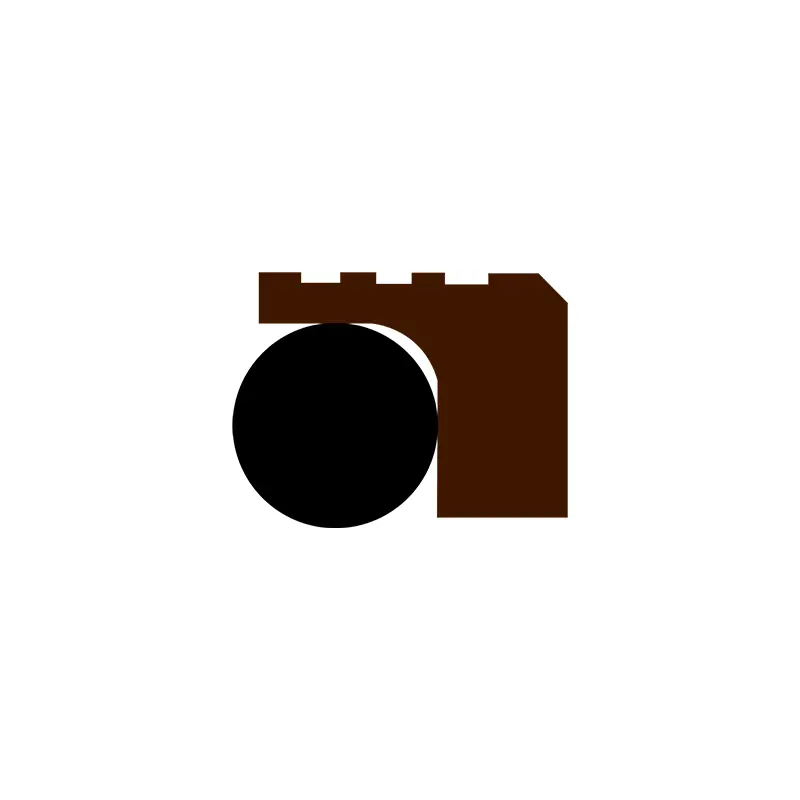

| Profil | Model | Pritisk MPA |
Temperatura (℃) | Hitrost (m/s) |
Mediji | |
| Vzajemno gibanje | Rotacijsko gibanje | |||||
 |
RC2061 | ≤100 | -35 ~+100 (ujemanje O-obroča NBR) | ≤6 | ≤2 | Voda, blato, surovo nafto, hidravlično olje, emulzija itd. |
| -20 ~+200 (ujemanje O-obroča FKM) | ||||||
 |
RC2062 | ≤100 | -35 ~+100 (ujemanje O-obroča NBR) | ≤6 | ≤2 | Voda, blato, surovo nafto, hidravlično olje, emulzija itd. |
| -20 ~+200 (ujemanje O-obroča FKM) | ||||||
